Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

Схема дымохода для газового котлаНа этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

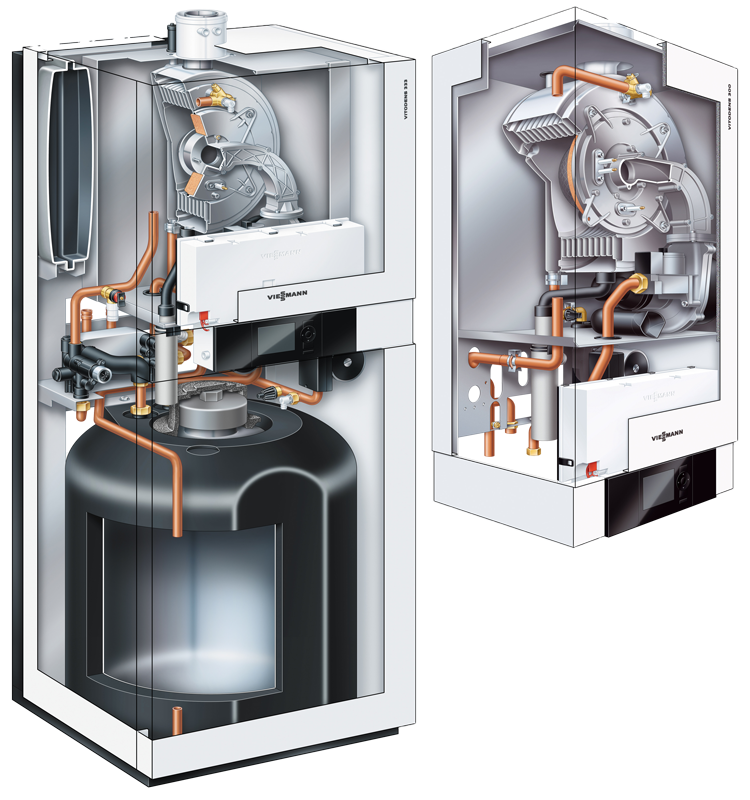

Почему котлы называются коаксиальными

Данное название, появилось из-за особенностей системы дымоотведения. В устройстве котла вмонтирована коаксиальная конструкция выхлопа. Дымоход выполняет сразу две важных функции:

  • Отвод продуктов сгорания – конструкция дымохода представляет собой простое устройство, по типу «труба в трубе». По внутренней полости, осуществляется отвод продуктов сгорания.
  • Подача воздуха на горелочное устройство – забор воздушных масс происходит посредством внешней трубы. Воздух, поступающий в котел, окружает внутреннюю трубу дымохода, разогретую отходящими продуктами сгорания, предварительно подогревается перед поступлением на горелку, что увеличивает теплоотдачу. схема устройства коаксиального котла

Котлы получили свое название, благодаря особой конструкции совмещенного коаксиального устройства воздухоподачи и удаления продуктов сгорания, но, отличие в принципе работы (по сравнению с классическими версиями отопительного оборудования), заключается не только в этом.

Чем отличаются коаксиальные газовые котлы от других

Анализируя основные различия между атмосферными теплогенераторами и коаксиальными установками, прежде всего, следует отметить следующее:

  • Все коаксиальные агрегаты оснащаются закрытой камерой сгорания;
  • Благодаря конденсации водяных паров и предварительному подогреву воздуха, поступающего в камеру сгорания, КПД коаксиальных котлов, как правило, выше чем у обычных;
  • Установки с коаксиальным дымоходом более компактны, а их установка не требует крупномасштабных строительных работ по устройству атмосферного дымохода.
  • Турбированные котлы с закрытой камерой сгорания и коаксиальным дымоходом могут быть установлены в квартире многоэтажки, а вот агрегат с атмосферной горелкой можно использовать исключительно в частном доме или производственном помещении.

Несмотря на то что стоимость конденсационных котлов значительно выше чем обычных газовых агрегатов, они получили самое широкое распространение благодаря экономичному расходу газа и простоте установки и эксплуатации. Кроме этого, за 2 – 3 отопительных сезона эта разница в полной мере окупается за счет экономии на коммунальных платежах.

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

  1. Газовый котел.
  2. Газовый конвектор.
  3. Газовый генератор.
  4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

  1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
  2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
  3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
  4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
  5. Небольшая длина устройства, что значительно экономит пространство в доме.
  6. Большой ассортимент различных по мощности приспособлений.

Типы коаксиальных и раздельных дымоходов: плюсы и минусы

И коаксиальный, и раздельный дымоходы могут быть как горизонтальными, так и вертикальными.

Для настенных котлов мощностью до 32 кВт обычно применяют коаксиальные дымоходы «60/100», то есть диаметр внутренней трубы – 60 мм, диаметр внешней – 100 мм, и раздельные дымоходы «80/80», то есть обе трубы одинаковые, диаметром 80 мм.

Каждый из этих вариантов, коаксиальный и раздельный, имеет свои плюсы и свои минусы.

Вертикальные дымоходы

Плюсом раздельного дымохода является то, что, при необходимости, его длина может достигать 40 метров (суммарная длина обеих труб). Это даёт широкие возможности установки котла практически в любом месте дома. Минусами раздельного дымохода являются, во-первых, то, что зимой труба всасывания воздуха в помещении начинает «потеть» и обмерзать – это на холодной трубе из теплого воздуха помещения выпадает конденсат. Во-вторых, на горелку котла поступает воздух практически непосредственно с улицы, холодный. Пока просто запомним это. И, в-третьих, при монтаже раздельного дымохода нужно делать два отверстия для труб. Первый минус, «потение», можно победить, используя в качестве всасывающей трубы не обычную трубу 80 мм, а так называемую «утеплённую». Она состоит из коаксиальной трубы, по внутренней всасывается воздух с улицы в котёл, а между внутренней и внешней находится воздух (по краям это пространство закрыто специальными заглушками), который выполняет роль теплоизолятора. Избежать остальных минусов практически невозможно, если мы не собираемся вообще отказываться от использования раздельного дымохода.

Раздельный дымоход

Раздельный дымоход

Плюсом же коаксиального дымохода является, фактически, отсутствие перечисленных выше минусов раздельного дымохода. И отверстие в стене (или в крыше) нужно делать только одно, и труба в помещении хоть и «потеет», но значительно меньше, да и «забортный» воздух, проходящий по внешней трубе, нагревается от внутренней трубы и поступает в котёл немного нагретым. А это, между прочим, повышает КПД котла (по сравнению с раздельным дымоходом, где, как мы помним, воздух в котёл поступает холодный). Всё это делает коаксиальный дымоход более «желанным», чем раздельный.

«Утепленный» раздельный дымоход

Но есть минусы и у коаксиального дымохода. Самый, пожалуй, существенный из них – то, что коаксиальный дымоход сравнительно короткий. Горизонтальный коаксиальный дымоход не должен быть длиннее 3 м, вертикальный – длиннее 4,5 – 5 м (более точные данные указаны в Инструкции по монтажу и эксплуатации котла). А если нужно сделать более длинный дымоход? В этом случае можно использовать коаксиальный дымоход большего диаметра, не «60/100», а «80/125». У него максимальная длина – до 7 м и 12 м соответственно, то есть более чем в два раза.

Вторым не менее серьёзным минусом коаксиального дымохода является то, что дымовые газы, проходя по внутренней трубе, интенсивно остужаются холодным воздухом канала всасывания, и можно себе представить, сколько в канале дымоудаления образуется воды – конденсата. А выходы каналов всасывания и дымоудаления расположены рядом. И получаются вот такие сосульки, которые закрывают вход канала всасывания, котёл начинает «задыхаться» и выключается. Чтобы этого избежать, стали делать оголовки, в которых внутренняя труба дымохода на 15 – 20 см длиннее внешней (см. рисунки). Такие оголовки оправдывают себя вплоть до температуры минус 50 градусов.

Коаксиальный дымоход 80/125

Коаксиальный дымоход 60/100

Как правильно выбрать газовый котел с коаксиальным дымоходом

Конденсационный котел далеко не дешевое приобретение, поэтому при его выборе необходимо учесть следующие нюансы:

Как выбрать коаксиальный котел

  • Мощность агрегата должна соответствовать отапливаемой площади, поскольку работа в режиме неполной нагрузки может вызвать преждевременный выход котла из строя. Принято считать, что для обогрева 10 м2 необходима тепловая мощность 1 – 1,2 кВт, исходя из этого соотношения подбирается мощность устройства для конкретного дома или квартиры. Помимо площади, следует учитывать качество наружной теплоизоляции, количество дверных и оконных проемов, высоту потолков и т.д.
  • Возможность использования коаксиального газового котла для обеспечения подачи горячей воды (двухконтурные установки);
  • КПД агрегата;
  • Расход магистрального или сжиженного газа. Именно от этого показателя зависит целесообразность эксплуатации той или иной модели;
  • Материал теплообменника. Поскольку конденсат является ничем иным как раствором органических кислот, компенсационный теплообменник изготавливается из силумина (сплав алюминия и кремния) или нержавеющей стали. Стальные теплообменники представляют собой сварную конструкцию, а силуминовые – литую;
  • Степень автоматизации агрегата. Современные электронные системы управления могут обеспечить полностью автономную работу устройства. Кроме этого, некоторые модели предусматривают возможность управления и настройки с помощью мобильного телефона;

Помимо вышеперечисленных критериев большое значение имеет и стоимость котла, однако это вопрос сугубо индивидуальный.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

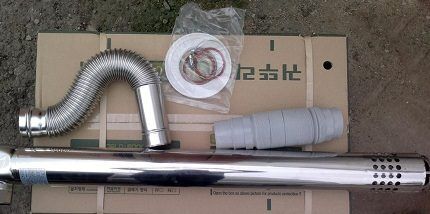

Ориентировочный список конструктивных элементов дымохода:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Элементы дымохода газового котла
Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм — для 30 кВт;
  • 170 мм — для 45 кВт;
  • 190 мм — для 55 кВт;
  • 220 мм — для 80 кВт;
  • 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт — 140х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт — 140х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт — 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы круглого сеченияДымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Таблица для определения высоты дымохода для подсоединения к газовому котлу Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Правила монтажа

Монтаж коаксиального дымохода в деревянном доме выполняется специалистами — всю установку можно разделить на несколько этапов. Сперва нужно выбрать наиболее подходящее расположение котла и самого дымохода. Затем на выбранный участок наносится специальная разметка. При помощи инструмента создаётся отверстие требуемого диаметра. В него монтируется патрубок из металла. В свободное пространство стены и патрубка необходимо положить базальтовую вату — делается это для повышения противопожарных свойств деревянной стены. На следующем этапе происходит соединение трубы с котлом. После соединения горловины котла и трубы вся система фиксируется при помощи кронштейнов или других крепежных элементов. Расстояние от коаксиального дымохода до окна регулируется сводом правил 42-101-2003. Так в приложении Г. 21 заявлено, что по горизонтали от окна и над его верхней гранью необходимо соблюсти 0,5 метра. 1 метр необходимо заложить по вертикали — до окна, если под ним располагается отверстие. Запрещается размещать отверстие на фасаде — непосредственно под решеткой-вентиляцией. Указанные выше расстояния необходимо соблюдать только если проёмы не заполнены стеклоблоками. Все остальные нормативные требования к расположению дымоходного отверстия описаны в приложении Г. 21, находящемся в СП 42-101-2003.

Удлинение трубы. Расстояние и другие характеристики

Многих домовладельцев интересует ответ как удлинить коаксиальную трубу газового котла. Сразу необходимо отметить, что герметик при удлинении дымохода использовать запрещено. Для удлинения дымохода задействуются дополнительные трубы — согласно разъёмам «папа»/»мама». На углах можно использовать любые поворотные муфты на 45° и на 90°. В переходники требуется монтировать дополнительные уплотнители — они должны обладать пожароустойчивостью и выдерживать нагрев до 250 градусов Цельсия.

Кроме этого следует максимально уменьшить количество поворотов — самую лучшую тягу обеспечит минимальное количество углов. Стоит отметить, что по всей длине трубы разрешается применять крепежные хомуты. Найти информацию о диаметре трубы и максимально допустимой её длине можно в паспорте к газовому котлу.

Не рекомендуется превышать указанные в инструкции значения так как в последнем случае эффективность котла сильно понизится. Расстояние от коаксиального дымохода до потолка может варьироваться, но при этом минимальное его значение всегда составляет 20 сантиметров.

Следует помнить о том, что длина дымохода не может быть больше 5 метров. При этом дымоход выводятся из стены дома минимум на 20 сантиметров. Оптимальное расстояние 60 сантиметров. Проходя сквозь стену коаксиальный дымоход закладывается с учетом небольшого крена — такой наклон позволяет более эффективно выводить конденсат. Крен не должен превышать 3°. О наклоне мы поговорим ещё поговорим.

Еще одно важное требование — расстояние от газовой трубы до дымохода. Это значение должно составлять минимум 60 сантиметров. В современном СНиП не указаны правила размещение именно коаксиального дымохода горизонтального типа, но при его проходе через стены деревянного дома, в любом случае, требуется обязательно соблюсти правила пожарной безопасности. Для этого также задействуются противопожарные рассечки.

Особенности создания коаксиального дымохода в деревянном доме

Вообще коаксиальный дымоход в деревянном доме используется довольно часто. При правильной установке и соблюдении всех противопожарных норм, коаксиальный дымоход представляется одним из самых эффективных и практичных элементов, который значительно повышает КПД отопления. Коаксиальный дымоход в доме из дерева представляется довольно простым с точки зрения установки, кроме этого он достаточно компактен, прост в эксплуатации. При монтаже коаксиального дымохода необходимо соблюдать все противопожарные требования, которые предъявляются к такому оборудованию.

Коаксиальный дымоход через деревянную стену обладает конструктивными различиями по сравнению с другими системами дымоотвода. Именно благодаря ним поверхность трубы остаётся практически холодный. Некоторые строители замечают, что благодаря коаксиальному строению пропадает необходимо в противопожарном обустройстве стены.

Тем не менее, с точки зрения здравого смысла, дерево является горячим материалом и нужно приложить все усилия, чтобы исключить возможность его воспламенения. Пуская коаксиальный дымоход через стену из дерева нужно предусмотреть все опасности и максимально снизить шансы воспламенения горючих материалов. Конкретных требований именно по коаксиальным дымоходом на сегодняшний день в законодательстве не прописано.

Диаметр и другие характеристики трубы

Диаметр коаксиальной трубы для газового котла чаще всего стандартный — 60 на 100 миллиметров. Коаксиальный дымоход представляет из себя две вложенные друг в друга трубы. Как несложно догадаться, трубка диаметром 60 миллиметров используется для выхода газов наружу, а трубка диаметром 100 миллиметров — для холодного воздуха.

Коаксиальный дымоход может устанавливаться через крышу или через стену. Горизонтальный или вертикальный дымоход выбирается исходя из особенностей отстранения и всего проекта дома. Набор фитингов/уплотнителей/крепежных элементов может значительно варьироваться в зависимости от прохода. Вертикальная коаксиальная труба для газового котла абсолютно всегда является сдвоенной.

Расстояние меж двух цилиндров может составлять несколько сантиметров. Воздух приходит в горелке уже значительно нагретым —  происходит это потому, что он разогревается непосредственно от стенки трубы. При этом отпадает необходимость затрачивать дополнительную энергию на его подогрев. Как мы уже выяснили, наружная труба используется для забора воздуха, внутренняя — для вытяжки.

Высокая пожаробезопасность вертикального коаксиального дымохода достигается за счёт того факта, что холодная труба автоматически понижает температуру внутренней — горячей.Размер коаксиальной трубы для газового котла, кстати, может варьироваться. Для отдельных видов коаксиальных труб используются наконечник размером 80 на 125 миллиметров. Практически для всех типов коаксиальных труб применяются наконечники размером 60 на 100 миллиметров. Стоит отметить, что что все сопутствующие элементы, включая удлинители и соединительные адаптеры, производятся согласно указанным выше типоразмерам. При установке коаксиального дымохода особое внимание нужно обращать на технические требования помещению и самому дому. В случае деревянного дома требования к установке коаксиального дымохода значительно дополняются.

Высота трубы

Высота коаксиального дымохода от земли может варьироваться в зависимости от типа котла.  Так для настенных газовых котлов допустима минимальная высота трубы 0.5 метра. В то время как для напольных котлов такое значение составляет один метр. Ещё одно техническое требование — не более двух муфт на углах труб. Вообще допускается максимальная длина вплоть до 5 метров, но такие продолжительные участки могут негативно влиять на КПД отопительного прибора. Именно поэтому при удлинении коаксиального дымохода лучше не делать его длиннее 3 метров. Опять же: всё индивидуально — в зависимости от мощности котла и его технических характеристик. При установке коаксиального дымохода запрещается использовать не только герметик, но и силикон.

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледенение коаксиального дымоходаОбледение трубы коаксиального дымохода — естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсат сборник — небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Конденсатосборник для коаксиального дымоходаЭта схема демонстрирует устройство специального элемента — сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Насадка против обледенения коаксиального дымоходаЧтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

Вертикальный коаксиальный дымоходПри необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубы , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена хорошая вентиляция , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Коаксиальный дымоход — удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Советы и рекомендации

При выборе коаксиального дымохода следует обратить внимание на производителя. На рынке существуют определенные бренды, которые зарекомендовали себя с лучшей стороны, производя высококачественную и надежную продукцию.

Среди таких фирм можно выделить следующие:

  • Navien. Это корейский производитель, который представляет на рынке удобные и качественные дымоходы по приемлемым ценам. Компания производит коаксиальные дымоходы для котлов невысокой мощности.
  • Baxi. Данная фирма уже длительное время занимается производством и поставкой коаксиальных дымоходов на мировой рынок. В основном, данный производитель специализируется на производстве дымоходов из нержавеющей стали для газовых видов отопительных систем. В составе продукции этой фирмы присутствуют полимеры лучшего качества и сталь высокой прочности.
  • Valliant. Данная немецкая компания занимается производством отопительного оборудования, а также коаксиальных дымоходов. Это продукция отличается длительным сроком эксплуатации, стильным внешним видом и простотой в уходе. Часто ко многим котлам данного производителя идёт в дополнение и коаксиальная система дымоотведения.

Монтаж труб дымохода следует производить аккуратно. Выше упоминалось о том, что в таких системах образуется токсичный конденса, поэтому нарушение герметичности труб может привести к негативным последствиям.

Крайне важно в точности ознакомиться с установленными нормативами. Погрешности могут привести к неэффективной работе устройства. При необходимости можно осуществить дополнительное утепление труб. Правда, для коаксиальных дымоходов это делается крайне редко.

Обычно дымоходы данного типа не требуют прочистки. Это установлено нормами. В крайне редких случаях трубу дымохода можно и дополнительно прочистить.

Итак, коаксиальный дымоход на сегодняшний день является актуальным устройством. Данная конструкция увеличивает эффективность работы котлов, не требует больших усилий при эксплуатации, а монтаж такой системы вполне реально осуществить своими руками.
