Дымогенератор своими руками для холодного копчения из трубы, дымогенератор для коптильни

Коротко о технологии копчения

Дым по своей природе – естественное антисептическое средство, которое убивает на продукте популяцию бактерий. Именно дым вызывают ее разложение и придает уникальный запах обрабатываемому изделию. Коптильня для костров имеет свои плюсы: с ней продукт приобретает особые свойства – вкус и запах. Но более сложный продукт можно приготовить только при наличии более совершенной системы. Она имеет свои конструктивные и технические особенности. Однако общий принцип не далек от своего прототипа.

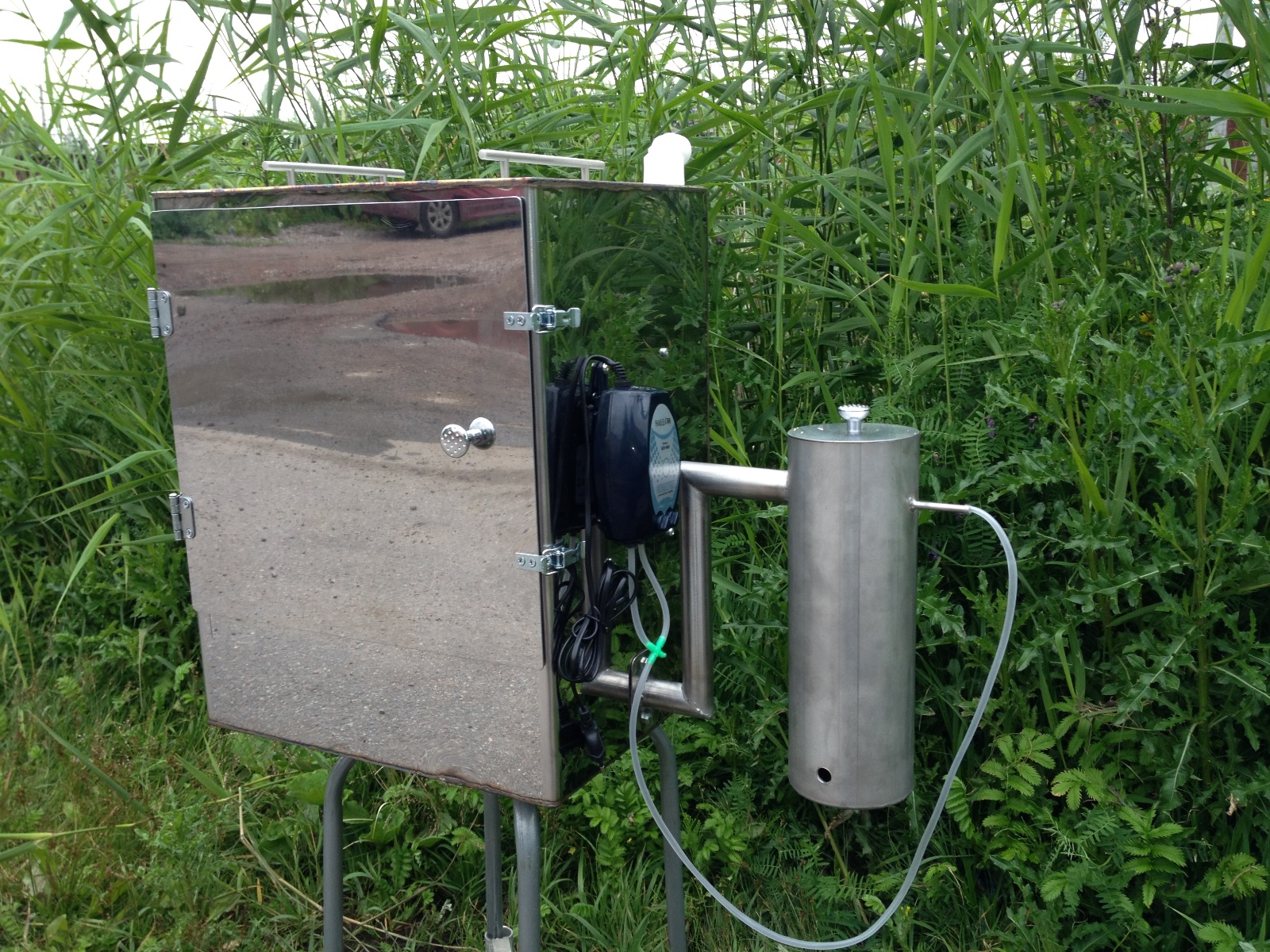

Коптилка состоит из отсека для продуктов, нагнетателя (компрессор) и дымогенератора. Приготовление копченостей – это процесс, на основе которого продукты обдаются дымом от медленно тлеющей древесины.

Выделяют два основных способа:

Горячий. Температура +80°–120° С. Быстрый способ копчения. Причем в устройствах могут находиться продукты, располагающееся на разных уровнях. Некоторые из них дойдут до готовности быстро, другие – очень быстро. Блюда, полученные этим методом, получаются нежными и мягкими, с характерным вкусом дымка.

Но у этого варианты есть существенный минус. Дым не проходит очистки, окуривает пищу дегтем и другими смолами. Таким образом, продукты сгорания дают весьма неполезную нагрузку на печень и селезенку.

Холодный. Максимальная температура дыма – +40° С. Сравнительно медленный способ приготовления. В этом случае ожидать конечный продукт можно до нескольких суток.

Способ хорош тем, что при таком виде обработки дым проходит очистку и не содержит вредные вещества и канцерогены, которые могут принести ощутимый вред здоровью человека. Несомненным достоинством холодного копчения является срок хранения пищевых изделий.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура порядка +35°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу — дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Трасса прохождения дыма должна обеспечить нормальную теплоотдачу и должна быть герметичной. Для создания дымохода можно использовать стандартную металлическую трубу, но не из оцинкованной стали. Чтобы дым лучше остывал, трубу желательно закопать в землю. Всё это усложняет конструкцию.

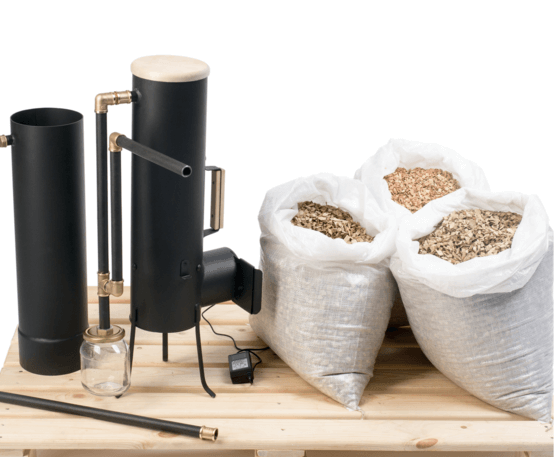

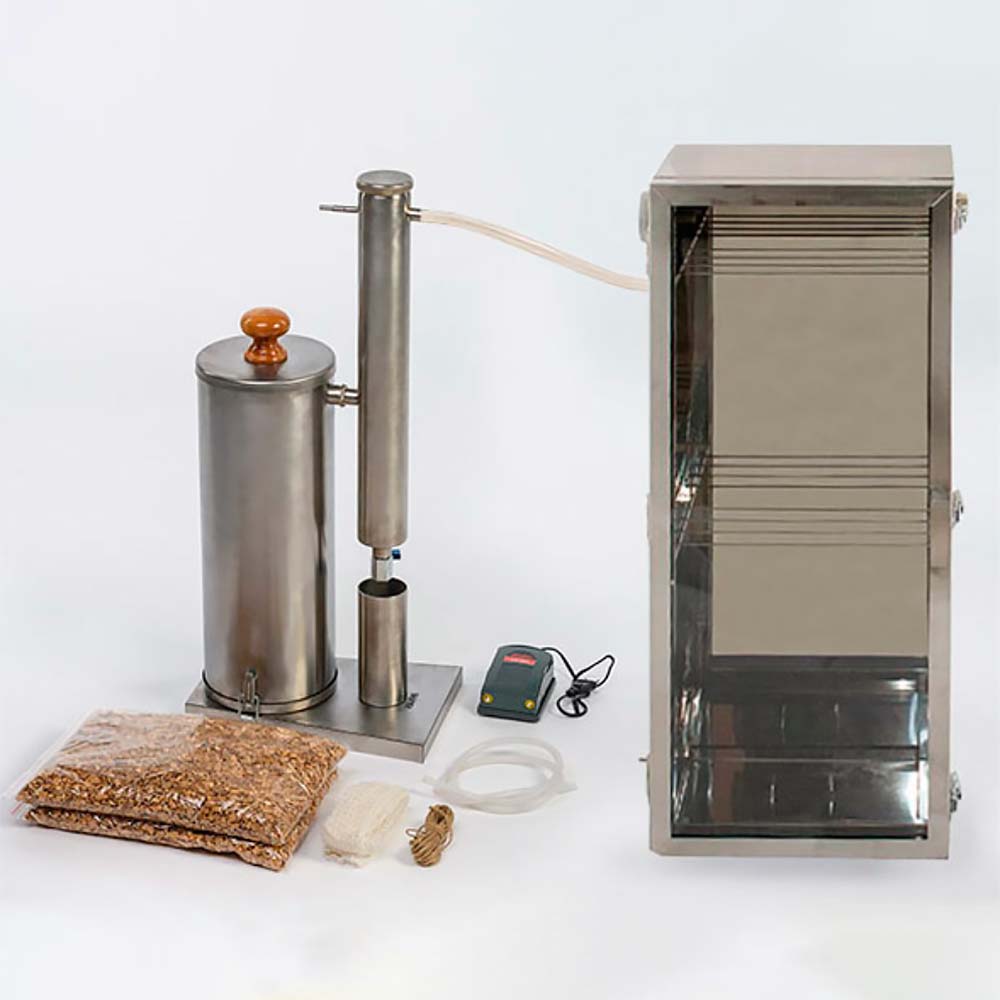

Можно приобрести дымогенератор (ДГ) для холодного копчения, но он обойдется в несколько тысяч. Лучше изготовить простой ДГ самостоятельно. Для его создания потребуется сварочный аппарат и умение с ним обращаться. Всё остальное можно купить на рынке или в строительном магазине. При наличии всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

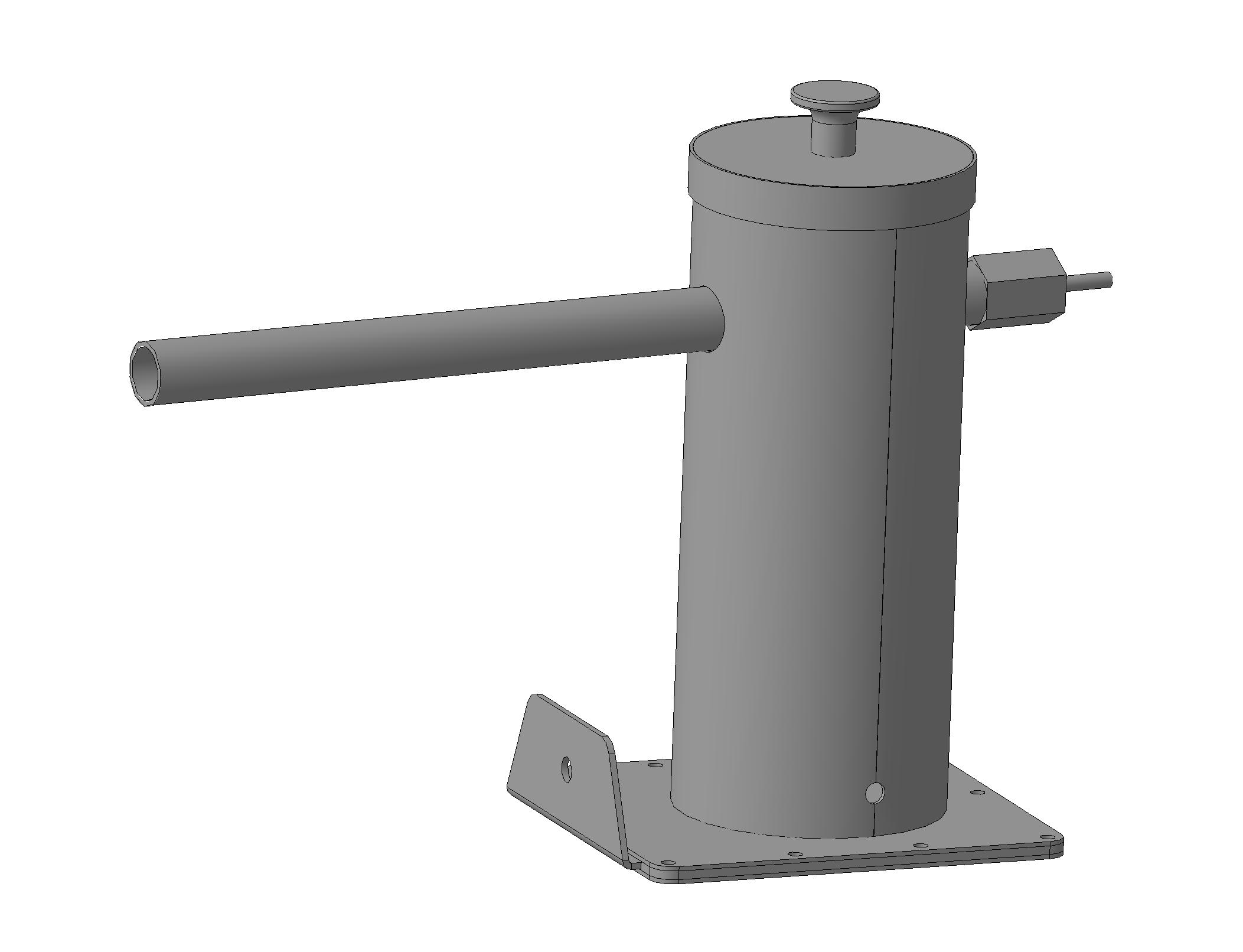

Чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Полезная информация! От выбора материала, из которого будет изготовлен корпус, зависит эксплуатационный срок прибора. Мастера рекомендуют обратить внимание на два варианта – нержавейку или оцинкованную сталь. Это связано с тем, что такие материалы имеют самую высокую огнестойкость, а также являются резистентными к коррозийным воздействиям.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Конструктивные элементы

Самостоятельное изготовление такого устройства не займет много времени. Конструкция дымогенератора включает в себя несколько основных элементов, которые необходимо подготовить перед началом сборки. Рассмотрим их более подробно.

В первую очередь потребуется трубка (металлическая). Ее форма может быть круглой или же квадратной. Первый вариант является более предпочтительным. Это связано с тем, что круглое сечение увеличивает пропускную способность дыма и не препятствует его транспортировке. Трубка дымогенератора для коптильни должна иметь диаметр от 100 до 140 мм. Она является главным элементом конструкции, где происходит образование дыма и его движение.

Далее потребуется подготовить трубки для сборки эжектора. В этом случае подбираются изделия меньшего диаметра. Еще один важный элемент конструкции – пружина. Ее размещают внутри камеры. Данная деталь способствует поднятию дыма из нижних слоев щепы вверх.

Обязательным элементом дымогенератора для холодного копчения является компрессор. Это устройство необходимо для подачи воздуха в эжектор. Наличие термометра не считается обязательным условием. Однако специалисты все же рекомендуют оснастить самодельное устройство градусником. Это позволит следить за изменением температуры внутри камеры, продуцирующей дым, и избежать ее перегрева.

В основе конструкции дымогенератора – корпусный элемент, который может быть округлой или цилиндрической формы

Все вышеперечисленные детали можно приобрести в хозяйственных и строительных магазинах. Для сборки дымогенератора необходимо также приобрести такие инструменты, как болгарка, сварочный прибор.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

Полезная информация! Как правило, при самостоятельном изготовлении дымогенератора принято использовать отрезок трубы, протяженность которого составляет 70-80 см.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор : обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства. Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего).

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

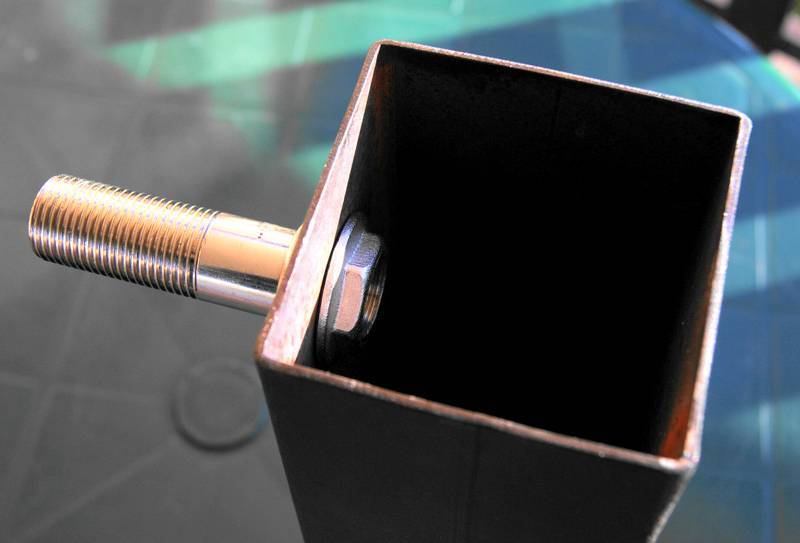

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Обратите внимание! Наличие пластмассовой трубки не является обязательным условием. Габаритные модели коптилок, которые относятся к стационарному типу, предусматривают стыковку с дымогенератором без этого элемента. В таком случае прибор просто фиксируется к стенке коптильного резервуара.

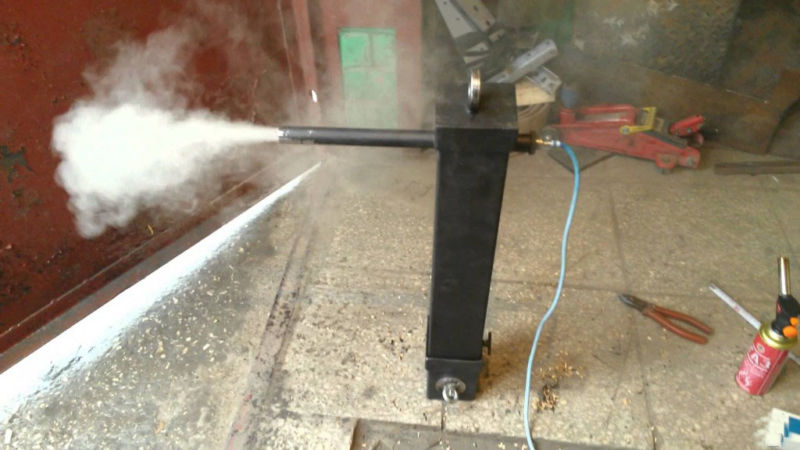

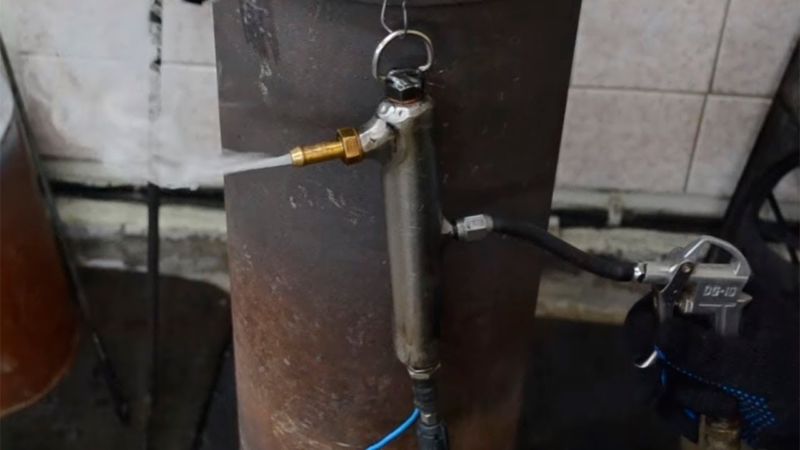

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15-20 литров.

Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии.

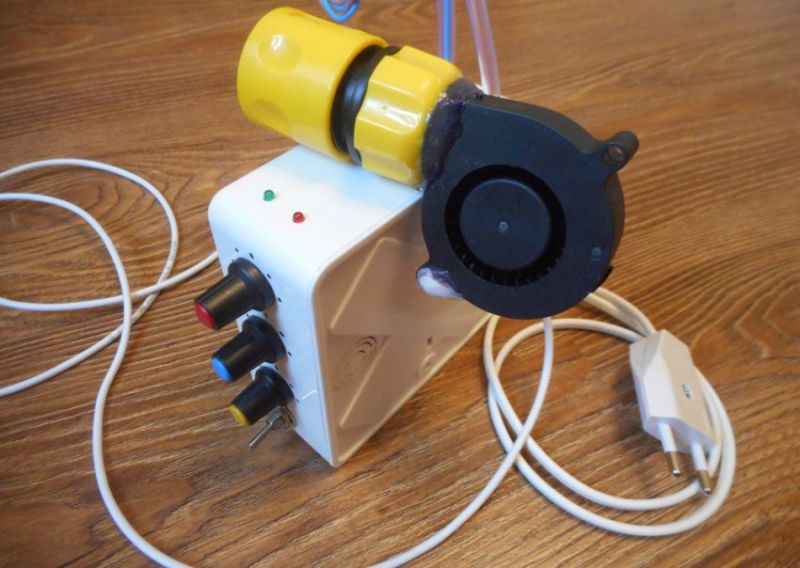

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

• Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
• Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.

Вместо этого узла можно использовать подходящие стандартные метизы

• Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
• Верхняя крышка должна закрываться плотно.
• Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
• После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

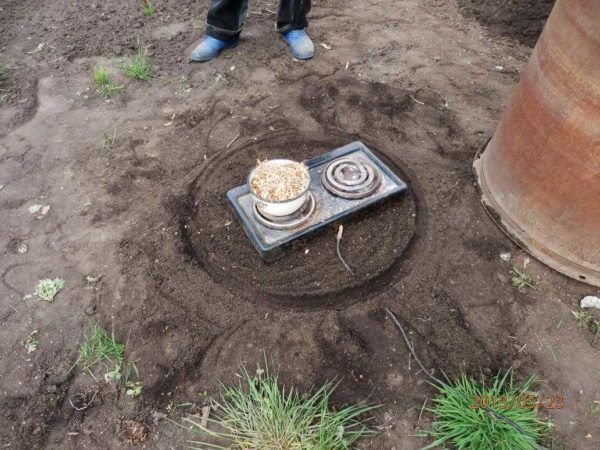

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

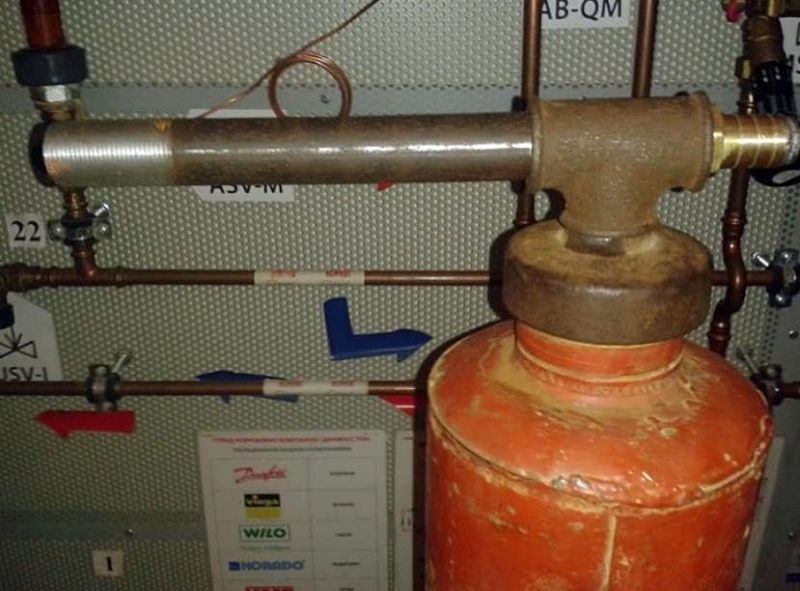

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер.

Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10-12 часов.

Совет! Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.

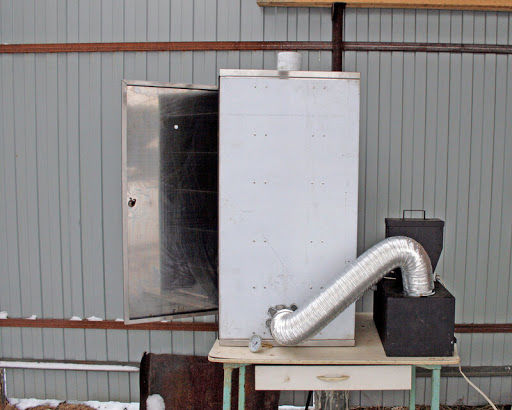

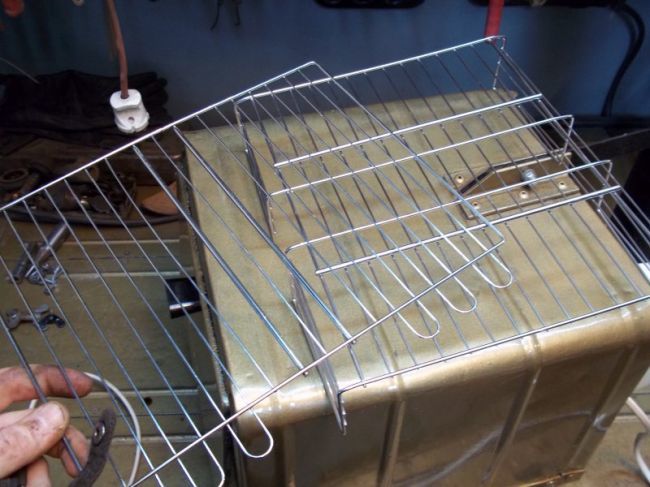

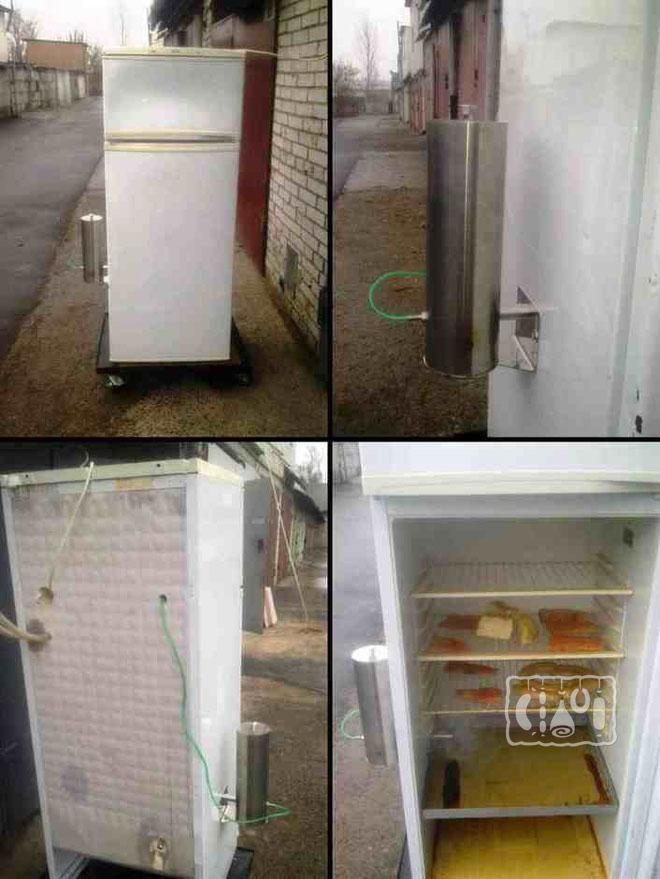

Из старого холодильника

Вначале нужно подготовить холодильник. Из старого аппарата убираются все неметаллические элементы, в том числе утеплитель на двери. Ведь при нагреве эти элементы будут выделять вредные вещества, способные сделать пищу негодной.

Для обеспечения герметичности нужно оставить резинку уплотнителя, который выполнит свою роль. После удаления ненужных элементов останутся дыры, которые следует заклеить лейкопластырем или скотчем.

По возможности советуется установить сверху холодильника вентилятор для разгона дыма, а по бокам нужно сделать отверстия для будущего нахождения решёток для продукции.

Коптильни из холодильника встречаются двух типов: уличные или переносимые, стационарные виды:

1. Для уличной модели понадобится не только холодильник, но и дымогенератор. Для генерирующего дым устройства нужна сковородка с толстым дном и крышкой. Для построения дымогенератора в дне сковороды делаются отверстия, а в крышку врезается шланг длиной 1 метр. Его второй край соединяется с камерой холодильника в месторасположение компрессора. На дне холодильного аппарата устанавливаются электрические тены на 1200 Ватт, которые будут удерживать температуру 80 градусов, в то время, как готовится блюдо. Вместо тена подойдёт установка электрической конфорки. В сделанный собственноручно дымогенератор нужно уложить сырьё для готовки: фруктовые опилки. Мясные заготовки развешиваются на крючки либо укладываются на полки холодильника. Покушать вкусности можно будет спустя несколько часов.
2. Для домашней модели коптильни понадобится холодильник, который освобождается от всего непотребного и устанавливается на балконе, лоджии, кухонной комнате вблизи вытяжки. Кроме холодильника берётся электрическая печь и устанавливается на отрытые горелки – сковорода, металлический лист. Закрытий тип горелки будет ещё лучше. До установки нужно убедиться, что поставленная плитка не помешает дверцам закрыться. На плитку помещается сковорода либо противень с разложенными фруктовыми щепками. На раскалённую сковороду или угли кладутся ароматные фруктовые опилки, топка закрывается крышкой. Теперь происходит копчение. Деликатесы можно подвесить на крюках, а можно разложить на полках.

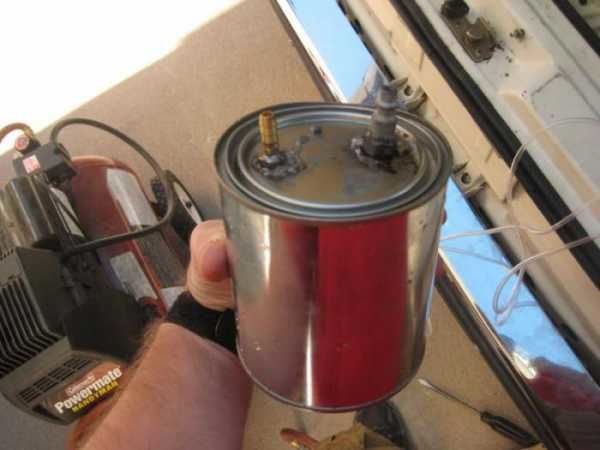

Дымогенератор из жестяных банок

Банки из под консервов хорошо подойдут для изготовления несложного дымогенератора.

Для создания потребуется:

• 3 банки, 2 — одинаковых по размеру, а 1 немного поменьше;
• стальные хомуты или скрепляющая перфолента;
• фум-лента;
• тройник и гайка;
• отрезок медной трубки с малым диаметром;
• кусок трубки большого диаметра, чтобы состыковать дымогенератор с камерой.

Дымогенератор своими руками чертежи и пошаговая инструкция:

1. Помыть банки с моющим и насухо вытереть бумажными полотенцами.
2. Скрепить 2 банки равных по диаметру стальным хомутом или перфолентой. Заранее у одной из банок следует отрезать дно, можно это сделать обычно пилкой по металлу, а можно ленточной пилой.
3. У первой банки в нижней части сбоку следует просверлить 3-4 отверстия (они нужны для тяги и розжига щепы).
4. В днище третьей банки, которая меньше по габаритам следует вмонтировать разветвляющий штуцер. Его надо обязательно закрепить гайкой. Чтобы штуцер ни в коем случае не пропускал воздух.
5. К одному выводу подключите отводящую трубку, соединение герметизируется основательно фум-лентой.
6. Медную трубку необходимо в разветвляющий штуцер всадить так, чтобы она выпирала с другой стороны тройника на пару сантиметров сантиметров. Место соединения следует тщательно герметизировать. Эжектор собран.
7. Трубку большего диаметра вставляем в другое отверстие штуцера. К этой части будет подключаться сама коптильня. В качестве камеры можно взять коптильню из жестянки в супермаркете, стоит она от силы 200-300 рублей.

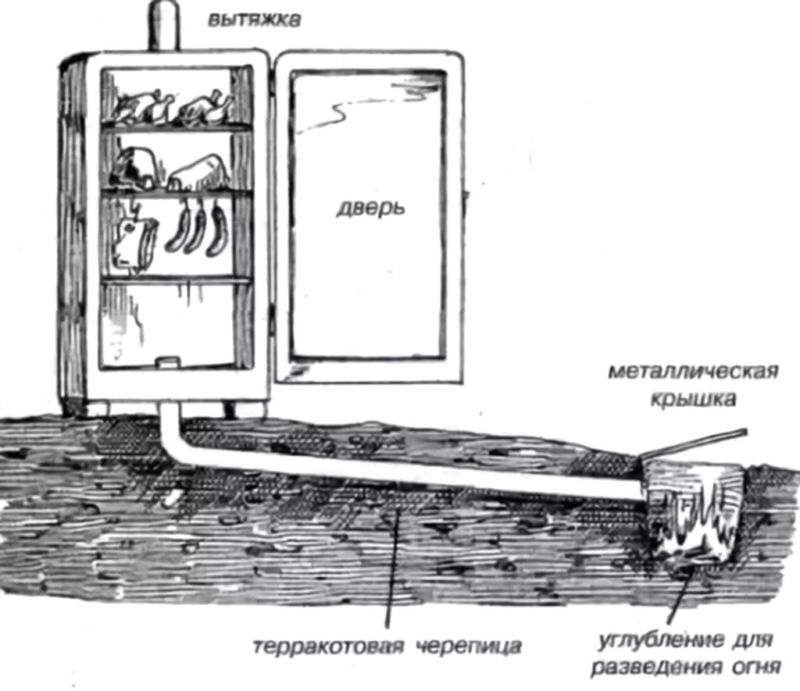

Простой деревенский способ копчения

Эта конструкция состоит из двух камер, соединенных между собой дымоходом. Коптильня располагается на одной стороне, на другой стороне находится печь или очаг, который и есть генератор дыма.

Коптильню делают из досок – она должна быть полностью герметична. Можно использовать бочку. Камеру располагают на возвышенности, обязательно выше печи для хорошего движения дыма

Дымоход должен быть длиной от 3 до 4 метров, чтобы дым — предназначенный для копчения охладился до подходящей температуры.

В зависимости от того как будет использоваться коптильня есть 2 вида прокладки дымохода:

• Если коптильня стационарная, то дымоход выполняется в виде кирпичного канала или металлической трубы, закопанной в землю.
• Если конструкция собрана «на скорую руку», то отлично подойдет выкопанная под уклоном траншея.

Дымоход соединить с коптильней снизу для большего заполнения дымом. В месте соединения нужно расположить фильтр, чтобы сажа блокировалась и не садилась на продукты копчения.

Возможные доработки и усовершенствования

Для того, чтобы сделать самодельный дымогенератор более удобным в использовании, можно дополнить его некоторыми деталями и немного усовершенствовать. Сделать это очень просто, а результат сможет удивить каждого.

Зольник

Для того, чтобы сделать зольник, можно использовать отрезок трубы с сечением, которое чуть больше того, которое имеет труба на корпусе.

Если такой трубы нет, то можно непосредственно к куску трубы приварить дно, а к корпусу по всему периметру тонкую полоску металла.

Затем корпус будет вставляться в зольник. В этом случае ножки конструкции будут привариваться непосредственно к емкости для сбора золы.

Сборник для конденсата

Когда дымогенераторы для холодного копчения работают, то происходит достаточно активное выделение конденсата. Для того, чтобы решить возникшую проблему, в готовую конструкцию можно добавить сборник для конденсата.

• Выходная трубка генератора дыма опускается вниз.
• В самой нижней точке нужно установить емкость, в которую будет стекать конденсат. К емкости привариваются две трубки, расположенные друг напротив друга.
• Затем с противоположной стороны трубу снова нужно поднять вверх и подключить к коптильному шкафу.

За счет такого усовершенствования устройства, большая часть конденсата будет попадать в емкость, что позволит практически полностью решить проблему.

Регулируемая тяга

В самых простых дымогенераторах, изготовленных из трубы, очень сложно регулировать интенсивность горения. Для того, чтобы за процессом горения было проще следить, можно отрегулировать производительность используемого компрессора. В конструкцию дополнительно в таком случае будет встраиваться регулируемое поддувало.

Делается оно по тому же самому принципу, что и шибер.

• Внизу корпуса приваривается небольшой кусок круглой трубы.
• Затем нужно просверлить два отверстия, которые будут находиться друг напротив друга.
• Сквозь отверстия протягивается небольшой прут, длина которого должна быть примерно на 20 см больше, чем диаметр трубы.
• Из куска металла с толщиной 2-3 миллиметра вырезается круг, диаметр которого будет немного меньше, чем внутренний диаметр трубы.
• Прут сгибается, чтобы получилась «ручка».
• После того, как в отверстия будет вставлена данная «ручка», нужно приварить вырезанный круг.

Заслонка, которую можно регулировать – готова. Если ее поворачивать, то можно регулировать не только поступление воздуха, но и интенсивность самого горения.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

• расход электрической энергии не превышает четырех киловатт за сутки;
• если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
• мощностью один киловатт измеряется нагревательный механизм;

• емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
• для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
• при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;

• дымогенератор обязан создавать дым с высокими показателями интенсивности;
• требуется непрерывная передача дыма в камеру сгорания;
• плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;

• опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
• более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Топливо для дымогенератора

Часть покупных моделей дымогенераторов с электрической или газовой топкой. Поэтому выгоднее пользоваться самодельными приспособлениями, работающими на опилках или мелкой деревянной щепе. Топливо для них имеется в достаточном количестве у владельцев частных домов.

Если же нет, то опилки для генератора дыма можно приобрести в магазине. Опилки, щепа подходит от любого лиственного дерева. Исключение — хвойные породы. Их использование приведет к появлению горечи у продуктов копчения.

Желательно выбирать опилки и щепки более крупной фракции, чтобы не пришлось добавлять в конструкцию пружину для улучшения прохождения дыма

Правила безопасного применения

Взявшись за самостоятельное изготовление дымогенератора, следует тщательно контролировать, чтобы он получился согласно правилам пожарной безопасности и корректной работы с приборами электросети.

В случае возникновения неполадок в работе генератора техника должна быть приспособлена к автоматическому отключению. Электрическая проводка и другие детали, которые способны повредиться при перегревании, должны быть расположены на безопасном расстоянии от нагревательных механизмов оборудования. Наиболее практичным вариантом в плане безопасности будет дымогенератор, сделанный из прочного металла, покрытого жароустойчивой краской.

Монтаж дымогенератора необходимо производить на устойчивой к возгораниям поверхности, например, на цементном или бетонном основании, или на кирпичах.

Какие ошибки чаще всего допускают новички при копчении?

Мало соли. Если мясо, сало или рыба плохо просыпаны солью перед непосредственным копчением, то они просто могут испортиться прямо во время копчения. Если вам кажется сложным процесс засолки продуктов, то можете воспользоваться государственным стандартом, в котором сказано, что нужно использовать 2,3% соли на 1 кг продукта. Разумеется, высчитывать следует по массе, а не по объему. Если такое количество вам покажется большим, то можете уменьшить до 2 процентов.

Слишком большая влажность готовых копченостей. Нельзя начинать коптить свежие продукты, а надо дать им немного высохнуть. Лишняя вода в этом процессе не нужна, поскольку мясо закоптится снаружи, а внутренняя часть останется сырой, потому что влага не позволит дыму прокоптить продукт до самого центра.

Применение только стандартной соли. Чтобы копчёное мясо и рыба могла храниться долго, засаливать их важнов нитритной соли или смеси нитритной и поваренной. Исключительно такая засолка позволит повысить существенно качество продуктов, и при этом в них не будет ботулизма.

Пересушивание продуктов до процесса готовки. Сушить рыбу, мясо или сало следует не больше 9-10 часов, в противном случае продукты перекоптятся, станут слишком сухими и невероятно твердыми.

Влажная щепа. Если чересчур увлажнить щепу, то продукты станут внешне очень черными, при этом у них появится неприятная отчетливая горечь. Брать следует исключительно щепу плодовых деревьев, ольхи и бука, можно в комбинированном виде.

Употребление копченостей сразу после копчения. Когда вы достанете мясо из коптильни, важно дать ему немного «проветриться». Поэтому копчености оставляют на открытом воздухе на 10−12 часов. В таком случае исчезнет резкий аромат, а также слегка поменяется цвет на более светлый.

Как регулировать тягу в самодельном дымогенераторе?

Конструкция, сборка которой была описана выше, отличается неплохой эффективностью. Однако она имеет и один серьезный минус. При использовании такого дымогенератора трудно корректировать интенсивность горения. Единственный способ сделать это – изменить производительность нагнетателя воздуха (компрессора).

Эту проблему можно преодолеть, оснастив устройство дополнительным элементом – поддувалом. Для изготовления этой детали понадобится металлическая трубка, имеющая протяженность от 10 до 15 см. Ее необходимо приварить в нижней части корпуса дым машины. Своими руками изготовить поддувало не очень трудно, но стоит отнестись к этой работе серьезно.

После того как трубка будет приварена, следует выполнить в ней два отверстия, расположенных параллельно друг другу. Затем нужно подготовить металлический прут. Размер его сечения должен быть таким, чтобы можно было без труда продеть его через эти отверстия. На следующем этапе потребуется вырезать окружность из металлического листа.

Оснастив дымогенератор поддувалом, появится возможность регулировать тягу в самодельном агрегате

Обратите внимание! Диаметр круга должен быть на 1-2 мм меньше внутреннего сечения трубки.

Организация поддувала позволяет существенно увеличить эффективность приборов. Такое решение подходит и для дымогенераторов без компрессора. Своими руками собрать такую заслонку очень просто. Главное – соблюдать геометрические параметры и последовательность действий.

Затем конец прута сгибается, что позволяет выполнить своеобразную ручку. Окончание работы по изготовлению заслонки подразумевает протягивание ручки через отверстие, выполненное в трубке, и приваривание металлического круга к прутку. Простота конструкции никак не отражается на ее эффективности. Регуляция размера просвета трубки позволяет корректировать количество воздуха, проникающего в дымогенератор.

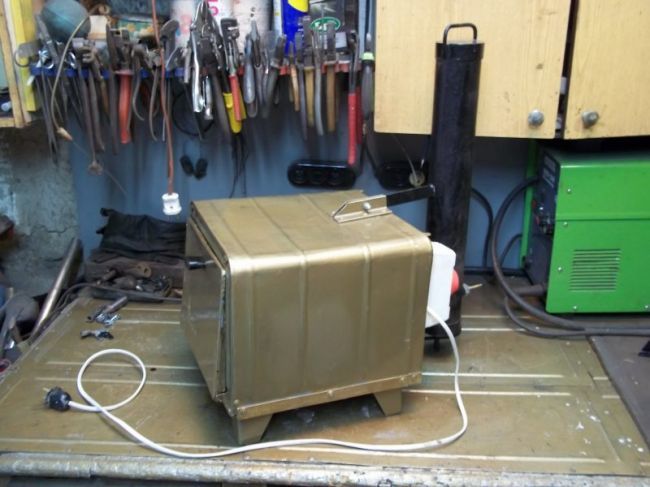

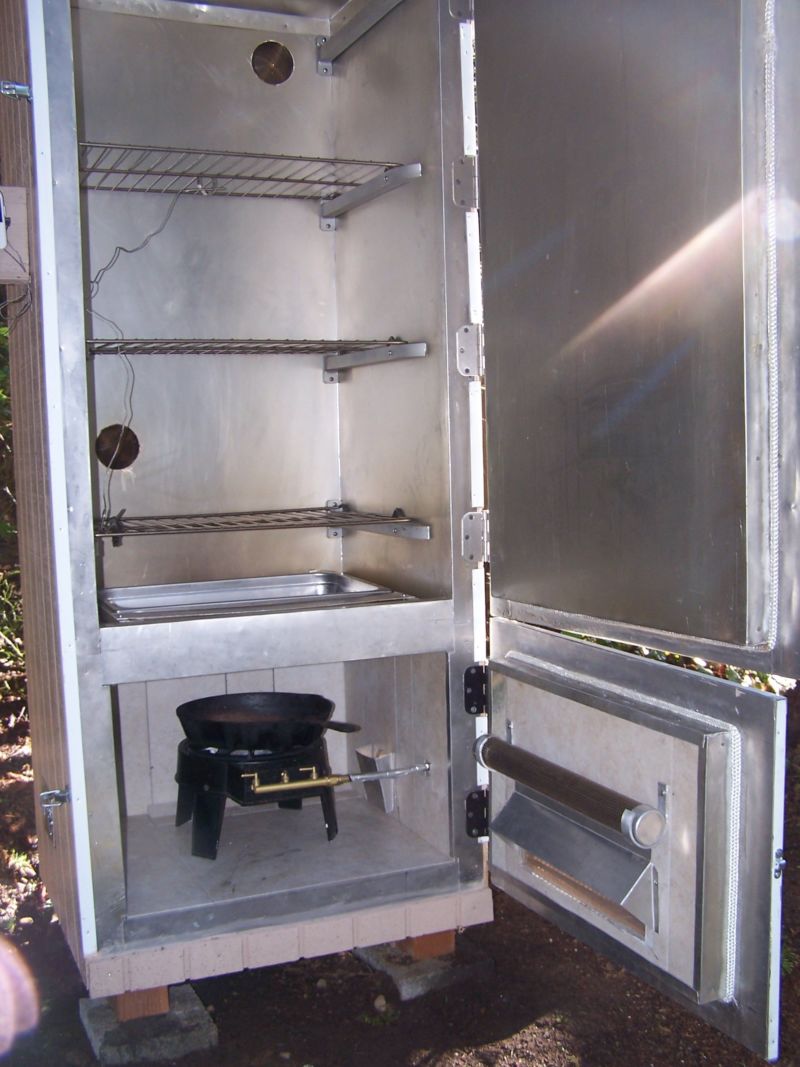

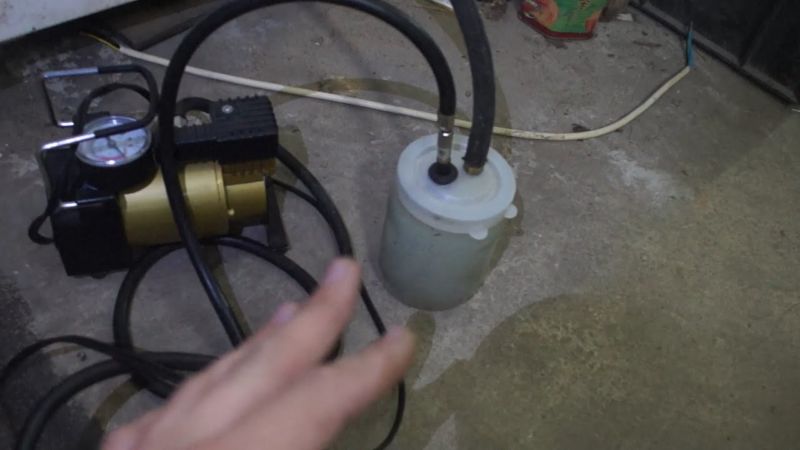

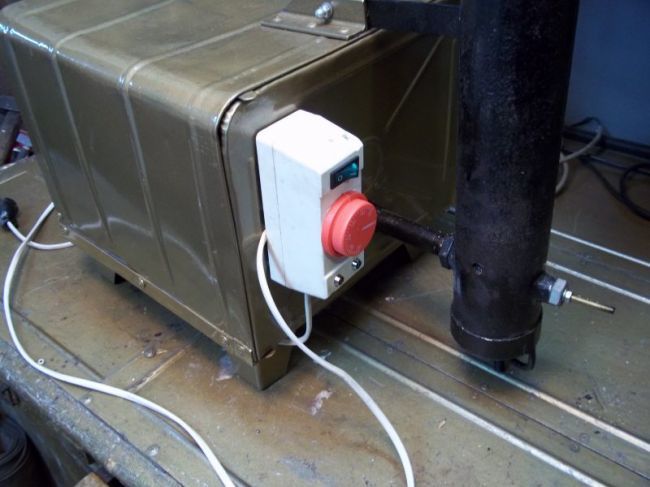

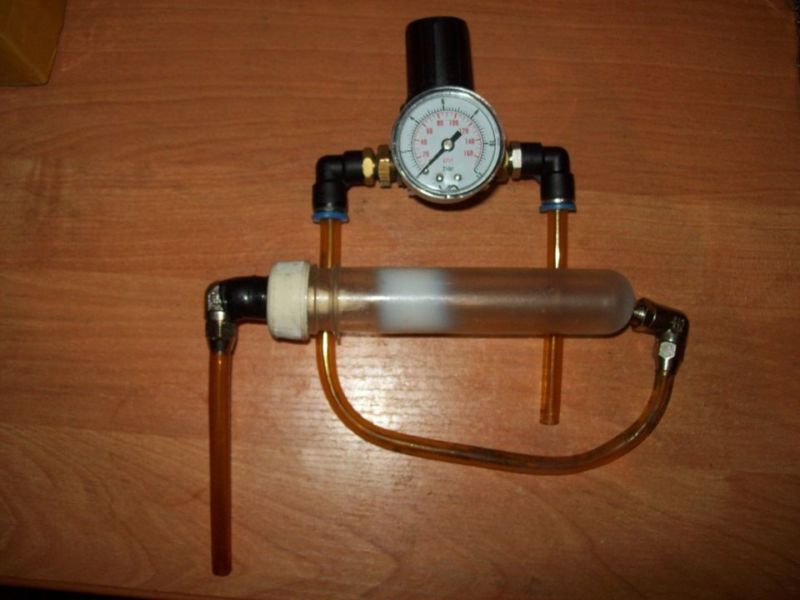

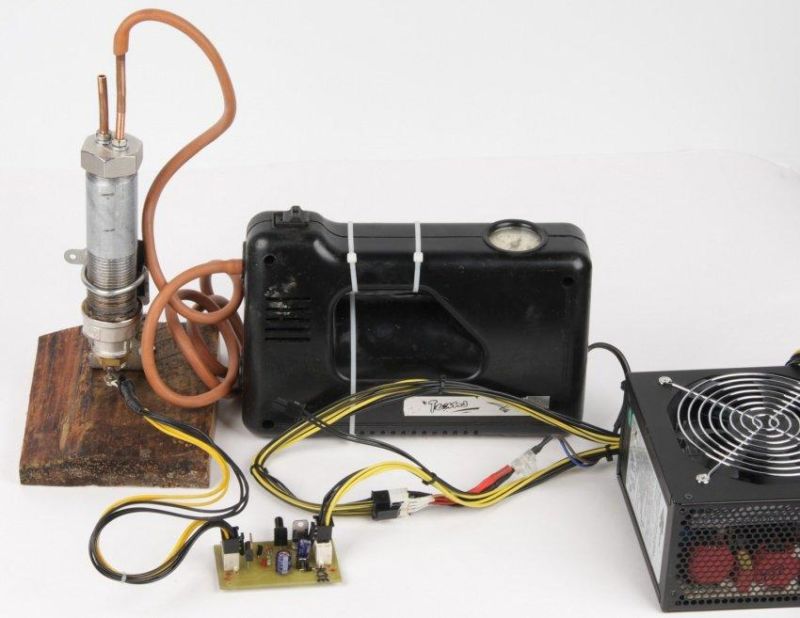

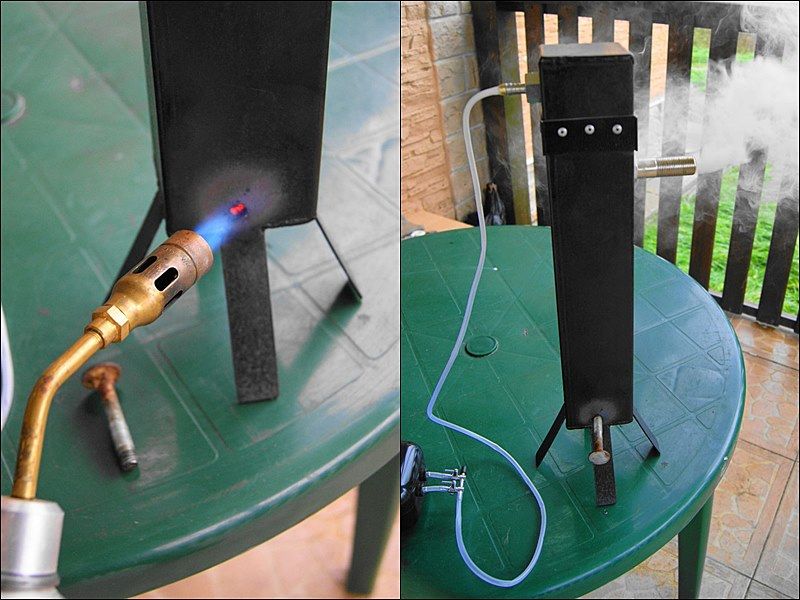

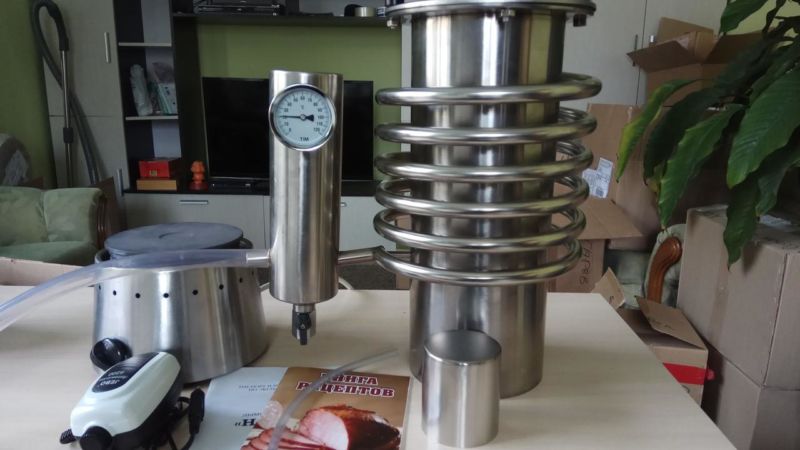

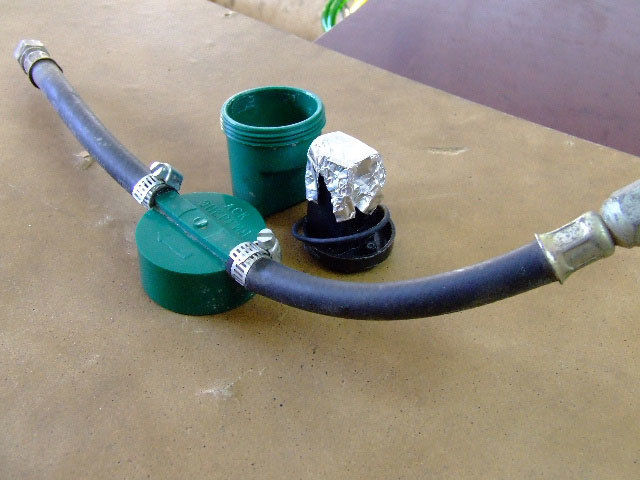

Фото самодельных дымогенераторов
