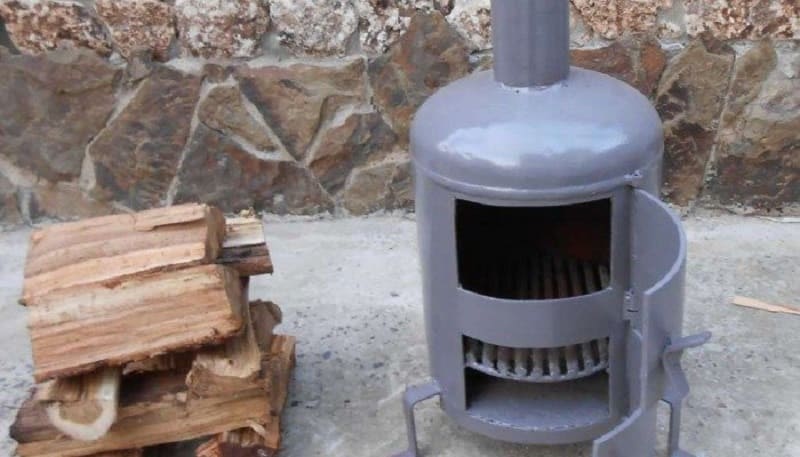

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой. В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения. Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.  В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Какую печь можно сделать из баллона?

Раз форма топки оптимизирована на самых общих основаниях, то и печи из баллонов могут быть самыми разными – от простейших дровяных пламенного горения до изощренных конструкций, от которых и у опытного теплотехника, что называется, глаза обратно поворачиваются. В данной статье рассматривается несколько печей, выстроенных по нарастающей относительно сложности изготовления; принято во внимание также их назначение:

  • Отопительно-варочная для жилых помещений.
  • Отопительные для нежилых помещений.
  • Летняя варочная для дачи.
  • Универсальная малогабаритная переносная аварийная; печка на всякий случай.

Учтены также необходимость минимизировать затраты на дополнительные материалы и возможность сделать печь своими руками без сложных инструментов и/или технологических операций. Разумеется, обязательное условие – достаточное удобство и безопасность пользования. К сожалению, рекомендаций по узакониванию самодельных печей дать нельзя: пожарные правила к ним очень строги. Тут нужно каждому решать вопрос на месте, как кто умеет. Или вовсе не решать: строить печи самому нигде и никак не запрещено, но уж возможные последствия в полной мере лягут на автора/владельца.

Примечание:требование максимальной простоты и дешевизны не распространяется на ракетную печь, описанную в конце. Однако эта печка не только обогревает большую комнату на щепочках-прутиках, но и позволяет получить дома самую настоящую теплую лежанку, не строя кирпичную печь. А расходов материалов и труда на нее требуется в несколько раз меньше.

Какой искать баллон?

Прежде всего: для печи нужен баллон цельнометаллический. Композитные взрывобезопасные непригодны, они не жаростойки. 5-литровый бытовой баллон (поз. 1 на рис) на основную часть печи однозначно не годится: слишком мал. Отношение его поверхности к объему даст такие собственные теплопотери, что сжечь полностью любое топливо не получится. Делать дополнительную теплоизоляцию – овчинка выделки не стоит. Сложность работы, затраты на материалы, габариты и масса печи возрастут настолько, что вся работа теряет смысл.

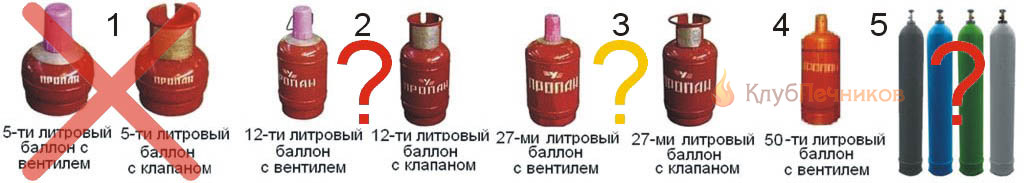

Виды газовых баллонов

Виды газовых баллонов

Примечание: единственно возможное применение 5-литрового баллона – резервуар для горючего печи на жидком топливе. Две из таких будут рассмотрены далее.

12-ти и 27-литровые баллоны (поз. 2 и 3) позволяют сделать печку на всякий случай, которая может храниться и в кладовке городской квартиры. С 12-литрового в качестве печи можно снять тепловую мощность 2-3 кВт, а с 27-литрового – 5-7 кВт.

Лучшая заготовка для печи – самый расхожий 50-литровый пропановый баллон диаметром 300 мм и высотой 850 мм (поз.4). Его объем уже достаточен для эффективного сжигания любого топлива любым известным способом, а массогабариты еще не затрудняют работу. Кроме того, таких баллонов много в обиходе еще вполне исправных, но выработавших ресурс по ТУ; их можно купить недорого. Большинство из описанных ниже печей сделаны именно из таких баллонов.

Примечание: если есть возможность выбора, следует использовать баллон с вентилем, а не с клапаном. Из вентиля получается отличный регулятор мощности печи путем подачи воздуха (воздушный дроссель).

Что касается расхожих 40-литровых баллонов для промышленных газов (поз. 5) калибром 240 мм, то они для печи подходят плохо: хотя стенки из толстого прочного металла и обеспечат долговечность печи, но сами баллоны слишком узки, тяжелы и громоздки. Хорошую мощную, до 100 кВт и более, печь, можно было бы сделать из 12- или 18-дюймового профбаллона, но они редки, дороги, и такой порожний не каждый здоровый мужик сможет не плечо взвалить.

Из мелких 2-10 литровых промбаллонов, в принципе, можно бы делать походные печки, но опять же – металл толстый, прочный, работать с ним сложно, а сама печка выйдет слишком тяжелой. Есть, впрочем, в популяции мелких спецбаллонов некие экзотичные особи, из которых получаются отличные гаражные печки; далее мы о них расскажем.

Какие материалы и инструменты нужны

Для изготовления гаражной или банной печи из газового баллона выбирают стальной, бесшовный пропановый (бытовой) баллон со следующими габаритами:

  • Длина корпуса: 1660-1755 мм. Диаметр: 219 мм.
  • Толщина стенки: 5,2-8,9 мм.

Газ обязательно выводят из емкости

Размеры могут отличаться, но предельные отклонения (особенно по толщине) должны соответствовать нормам ГОСТ 949-73. Из инструментов необходимо приготовить:

  • Аппарат для сварки (200 А). Средства защиты (сварочная маска со светофильтром, перчатки). Электроды для сваривания конструкционных сталей (диаметр 3-4 мм).
  • Шлифовальную машинку (болгарку). К ней нужны отрезные и зачистные диски по металлу (диаметр от 180 мм).
  • Верстак с тисками.
  • Дрель и комплект сверл.
  • Для зачистки шлака от сварки: щетка по металлу (с металлической щетиной), наждачная бумага.
  • Слесарный инструмент: плоскогубцы, зубило, молоток.
  • Для разметки: рулетка или складной метр, мел (маркер).

Номенклатура материалов зависит от размеров, формы и назначения конструкции. В средний список входят следующие элементы:

  • Труба для дымоотвода. Ориентировочные размеры: сечение 120-150 мм, длина 400 мм.
  • Лист стали (толщина минимум 3 мм). Из стали изготавливают дверцу для печи.

Печка с горизонтальным устройством для обогрева

  • Стальная арматура или пруток. Подойдет для изготовления колосниковой решетки, можно сделать ручку для дверки или каменку (если печь предназначается для бани).
  • Уголок металлический или профильная труба. Материалы пригодятся для изготовления ножек.

Если планируется печь для бани из газового баллона, потребуется кирпич – из него складывают фундамент для банной конструкции. В качестве наполнения каменки оптимально подойдет диабаз. Не рекомендуется использовать гранит; под действием высокой температуры он быстро разрушится.

Если у вас нет возможности изготовить колосниковую решетку или другие детали, их можно приобрести готовыми. На этом этапе необходимо определиться с типом буржуйки по форме. С учетом ориентации корпуса (будет он расположен вертикально или горизонтально) проводятся все рабочие операции.

Выбираем баллон для печи

Самодельная печка на дровах, чертежи которой выполняются или подбираются индивидуально, требует наличия правильного основания, роль которого и выполняет баллон:

  • Однозначно для сборки такой конструкции своими руками не стоит использовать основание с небольшим объёмом на 4-6 литров. Так как литраж агрегата не позволит топливу как следует разгореться;
  • Для походов можно собрать установку, в основе которой будет лежать газовый баллон ёмкостью в 11-28 литров. С него можно получить порядка 2-8 кВт тепловой энергии;
  • Для того чтобы на выходе получить работоспособный и достаточно мощный очаг, рекомендуется брать за основу баллон с литражом в 50 и более литров. Его габариты при этом приблизительно составят 85-90 сантиметров (высота), диаметр 30-35 сантиметров. За счёт средней массы и оптимальной толщины стенок, с изделием можно работать самому, выполняя все работы своими руками. Собрать такую буржуйку можно найдя баллон пропана;
  • Ёмкости из-под фреона также можно использовать для данных целей. Однако литраж будет несколько меньше- 40 литров, при диаметре в 25 сантиметров. К недостаткам данного варианта относится большая масса резервуара, существенная толщина стенок. К тому же в процессе работы своими руками, вам придётся самостоятельно укорачивать баллон приблизительно до 70 сантиметров.

Ржавая поверхность бака впоследствии обрабатывается

Печь из газового баллона собранная своими руками может устанавливаться только на предварительно подготовленную поверхность

Важно: собирая своими руками печь из газового баллона, необходимо ознакомиться с видео и другими руководствами, в которых рассказывается о том, как соблюдать технику безопасности, правильно выполнить разборку ёмкости.

Выбираем материал для изготовления дверец

Лучше всего если купленная или сделанная на заказ конструкция будет полностью литой. Вы можете отдельно оборудовать топку и поддувальную камеру, купить комбинированные дверцы.

Комбинированные модели устанавливаются достаточно просто. Для этого вам необходимо выполнить установку в подходящую по своим размерам нишу, в которой находится рамка из металлических уголков. Дверца закрепляется на болты и комплектуется бортиками (металлическими полосками 10-20 миллиметров толщиной). Это сделает конструкцию более герметичной.

Для придания конструкции дополнительной устойчивости, рекомендуется оборудовать её специальными опорными ножками

Совет: при необходимости дверцу можно сделать своими руками, для этого используйте деталь, от самого газового баллона, которую вы отрезали для создания топочного отсека. Она закрепляется на петли метолом сварки. В качестве петель можно использовать звенья толстых цепей. Для того чтобы дверца герметично закрывалась, оборудуйте её задвижкой, ручкой.

Нужен ли колосник?

Колосник вовсе не нужен в том случае, если ваша буржуйка будет установлена в горизонтальном положении. Такой горизонтальный агрегат будет состоять из дымохода, топочного отсека, опорных ножек и дверцы с защёлкой.

Также дополнить ваш очаг длительного горения, можно сделав второе отверстие оборудованное крышкой и выполняющее роль варочной поверхности. Отверстие делается рядом с дымоходом в верхней части конструкции. Для улучшения такого показателя как теплоотдача, печку можно дополнить стальными пластинами, которые привариваются к баллону.

Горизонтальные модели при желании могут дополняться колосником. Однако в данном случае вам потребуется изучить схему, видео ролики по сборке данного элементами и его привариванию своими руками снизу газового баллона.

Поверхность обрабатывается и окрашивается огнеупорной краской

Возможные замеры и габариты будущего очага

Совет: наиболее просто оборудовать колосником вертикально расположенную модель. В этом случае, во внутренней части привариваются арматурные прутья, на которые и устанавливается сам колосник. Однако следует учитывать тот факт, что из-за высоких температур внутри топки, арматура склонна к быстрому прогоранию и в скором времени потребует ремонта или замены.

Как улучшить теплоотдачу

К основным недостаткам печей буржуек изготовленных из подручных материалов своими руками, является высокий расход топлива. При этом большая часть накапливающегося тепла расходуется нерационально и быстро выводится из помещения.

Как вариант и выход из данной ситуации, вы можете собрать буржуйку с использованием пропанового баллона. За счёт наличия в таких моделях функции вторичного дожига топлива, КПД установки повышается в разы, а тепловая энергия расходуется рационально.

Совет: улучшить теплоотдачу можно за счёт правильной схемы и конструирования дымоходной системы. Для этого она максимально удлиняется, а количество горизонтально направленных участков сводится к минимуму.

Увеличить теплоотдачу горизонтально расположенного очага, можно соединив его с вертикальным (в данном случае элемент выполняет роль патрубка, переходящего в дымоход), путём сварки. Таким образом, теплоотдача будет повышена, но не забудьте проверить качество работы тягового механизма, продукты сгорания, ни в коем случае не должны попадать в помещение.

Проделанное топочное отверстие должно закрываться герметичной дверцей или заслонкой

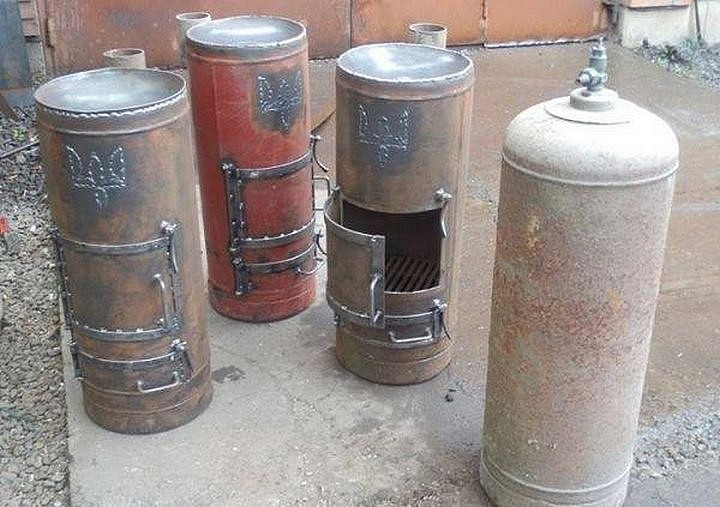

Важно правильно подобрать размер баллона, подготовить его соответствующим образом

Дополнительные комплектующие изготавливаются из огнеупорных материалов

Сборка печи из газового баллона своими руками пошагово

Установку можно использовать в качестве садовой печки

Готовый вариант очага из баллона имеет небольшие габариты, оптимальную массу и хорошую устойчивость

Для того чтобы большая часть тепловой энергии от печи попадало в помещение, можно окружить дымоход сеткой, после чего засыпать в неё камни, которые будут брать часть тепла на себя и отдавать его в пространство. Лучше всего использовать для данных целей круглый речной камень. Использование другого камня опасно, так как под воздействием высоких температур их просто может разорвать. Также многие каменные породы при нагреве выделяют в воздух опасные и вредные для здоровья вещества, такие как радон.

Интересно знать: использование камня имеет свои преимущества: об трубу дымохода в данном случае нельзя обжечься, после прекращения топки они продолжают некоторое время отдавать тепло в помещение.

Для того чтобы выполнить быстрое отапливание, можно оборудовать конструкцию печи из баллона термостойким вентилятором. В данном случае его устанавливают верхней внутренней части корпуса. Для этого очаг оборудуется трубами, которые ввариваются и проходят насквозь через очаг. Такой вентилятор может иметь как одну, так и несколько скоростей.

Для быстрого обогрева с помощью такой буржуйки, очаги часто оборудуются кожухом, который располагается по диаметру конструкции. Зазор составит около 20-30 миллиметров. Также в нём делаются отверстия в нижней и в верхней части. Принцип функционирования следующий: через отверстия расположенные внизу в агрегат поступают холодные воздушные массы, нагреваясь, они выводятся наружу через верх.

Самыми эффективными являются модели, сделанные своими руками и оборудованные водяным контуром, который подключается к коммуникациям дома.

Варианты печек

Самые простые печки на основе газовых баллонов экономичностью похвастаться не могут. Поэтому владельцы предпочитают более сложные конструкции, способные эффективно работать на протяжении длительного времени.

Как сделать печку своими руками из газовых баллонов

Вот некоторые примеры обогревателей, доступных для самостоятельной разработки:

  • С верхним горением топлива.
  • Пиролизный обогреватель, дополняемый теплообменником, вторичной камерой.
  • Трёхходовая печка из баллона, с пропановой основой.

Конструкции составляют по чертежу, оформленному заранее. Это уменьшает вероятность ошибок.

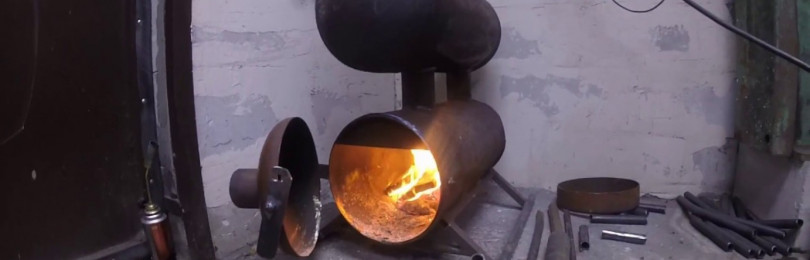

Трёхходовая

Основа изготовления — два пропановых баллона. Здесь есть пара рекомендаций:

  • Один расположен горизонтально, на ножках.
  • Второй поворачивают под углом 90 градусов к предыдущему.
  • Горизонтальное устройство станет камерой сгорания.
  • Вертикальное выполняет функцию теплообменника, благодаря которому печь из баллона нормально функционирует.

К первой ёмкости добавляют несколько аксессуаров:

  1. Ящик для золы.
  2. Колосниковые решётки.
  3. Дверцы.

Как сделать печку своими руками из газовых баллонов

Второй резервуар снабжают двумя перегородками внутри, с помощью сварочного аппарата. Каждая перегородка по длине — как половина диаметра у самого баллона.

Дополнительная информация! Такие конструкции становятся причиной трёхкратного изменения направления движения у дыма, продуктов горения. Поэтому печка и получила наименование трёхходовой.

Рёбра с опорой на металлических пластинах монтируют вдоль каждого из корпусов. Результат — увеличение площади теплоотдачи.

Одной загрузки дров в этих устройствах хватает, чтобы обогреть помещение на протяжении 1,5-2 часов. Печки из газового баллона гарантируют сохранение тепла.

Пиролизная буржуйка

Конструкция из газового баллона, со стандартным объёмом до 24 литров. Эта часть и выполняет функцию камеры сгорания. Пять труб длиной на 40 сантиметров и диаметром на 57 миллиметров — теплообменники. Баллон должен быть смонтирован горизонтально. Вертикально к нему крепят трубы, с помощью сварки. Делать это просто, если первоначально следовать инструкции.

Вторую камеру сгорания ставят на теплообменнике, сверху. Для этой детали организуют соединение с дымоходом. Небольшая трубка, отвечающая за подачу воздуха, к конструкции тоже подсоединяется. В теплообменнике организуется первичная теплоотдача, когда пиролизная конструкция работает.

Как сделать печку своими руками из газовых баллонов

Во вторую камеру продукты сгорания попадают через трубы. После этого состав смешивается с воздухом из трубки. Происходит догорание, в результате чего в окружающее пространство выделяется тепло из печки из пропанового баллона.

Интересно! 5 кВт — стандартная мощность такого обогревателя. При таких характеристиках внутри помещения площадью до 30квадратных метров за час температура поднимается примерно до 20 градусов выше нуля.

Для отопления частного гаража подобные буржуйки — отличный вариант. Газовый баллон объёмом на 50 литров увеличивает эффективность конструкций, но под него тоже лучше монтировать плиты.

Бубафоня

Всего в таких изделиях присутствует несколько основных компонентов:

  • Топливник с формой цилиндра. Снабжён дверцей зольника, съёмной крышкой наверху.
  • Дисковый груз, вместе с воздушным распределителем. Приваривается к торцу одной из воздушных банных труб.
  • Решётка колосникового типа.
  • Патрубок для подключения дымохода.

Обратите внимание! Если вариант совсем простой — то колосники у печи могут вовсе отсутствовать. Но тогда внутренняя чистка занимает слишком много времени, становится неудобным процессом.

Круглые трубы лучше профильных с точки зрения аэродинамики. Поэтому цилиндрическая форма на практике удобнее. Угловые сварные швы в этом случае отсутствуют. Обычно именно они становятся слабыми местами в печках.

В процессе сгорания части топлива не оседают на углах бани.

Как сделать печку своими руками из газовых баллонов

Сжигание топлива внутри происходит «сверху-вниз», это главная особенность. Из-за такого обустройства зона горения тоже постепенно оказывается внизу. Максимальный прогрев характерен для стенок вокруг пылающего слоя с дровами. Остальной корпус буржуйки сохраняет гораздо более низкую температуру.

Банная печь

Такие печи тоже имеют свои преимущества. Это компактные и лёгкие приборы, которые гарантируют продолжительную эффективную работу. Главная особенность — необходимость обустройства основания. Для этого лучше всего подходят полнотелые кирпичи, смонтированные на основание из цемента и песка. Торец снабжается большим количеством деталей после срезки, включая дверцы, запорную и навесную фурнитуру вместе с поддувалом и зольником внизу.

Как сделать печку своими руками из газовых баллонов

Наверху — корзина для удержания засыпи, из металла. У дымового канала обязательна так называемая «шиберная заслонка». Благодаря этой детали проще регулировать не только силу тяги, но и общее качество.

Чертежи печки в гараж из газового баллона

Указанные на рисунках размеры довольно относительные и привязаны к габаритам выбранного для печки баллона. Схемы дают представление о принципе работы, конструктивных особенностях и способе соединения емкостей. Часть из деталей (конфорка, фигурные рукоятки) можно игнорировать, но основные конструктивные элементы (зольник, колосник, дымоход) необходимы для эффективной и безопасной работы печки.

Конструкция буржуйкиИз баллона большого диаметра можно сделать печь в гараж с конфоркой в верхней части

Печь в гараж из газового баллона: как сделать своими рукамиЗольник – это нижняя часть топки, где скапливается зола, а поддувалом называют отверстие в боковой стенке печки для контроля за тягой

Печь в гараж из газового баллона: как сделать своими рукамиВнутренняя перегородка в печке для гаража увеличивает теплоотдачу за счет конвекции

Важно! Толщина стенок печки должна быть в пределах 3-5 мм. Причем рекомендовано верхнее значение, так как 3-милиметровая сталь довольно быстро прогорит.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам  отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

Как прикрепить чугунную дверцу буржуйки к газовому баллонуКак прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

Петли на дверке можно сделать из нескольких звеньев стальной цепиПетли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

Дровяная печь из газового баллона

В данном случае нам потребуется баллон из-под пропана объемом 27 литров (при желании вы можете использовать и 50-литровый баллон).

Необходимые материалы:

  • газовый баллон;
  • стальная круглая труба;
  • листовой металл;
  • арматура.

Прежде чем приступить к резке баллона, надо будет выполнить стандартную процедуру: открутить вентиль гаечным ключом (или срезать его ручной ножовкой по металлу, если не откручивается), заполнить баллон водой и ополоснуть, чтобы вымыть остатки конденсата.

Основные этапы работ

Первым делом отрезаем от баллона ручки и опорный башмак.

После этого отрезаем верхнюю часть баллона, но не выбрасываем, так как она будет использоваться в качестве крышки. Опорный башмак тоже не выбрасываем — он будет использоваться в качестве подставки.

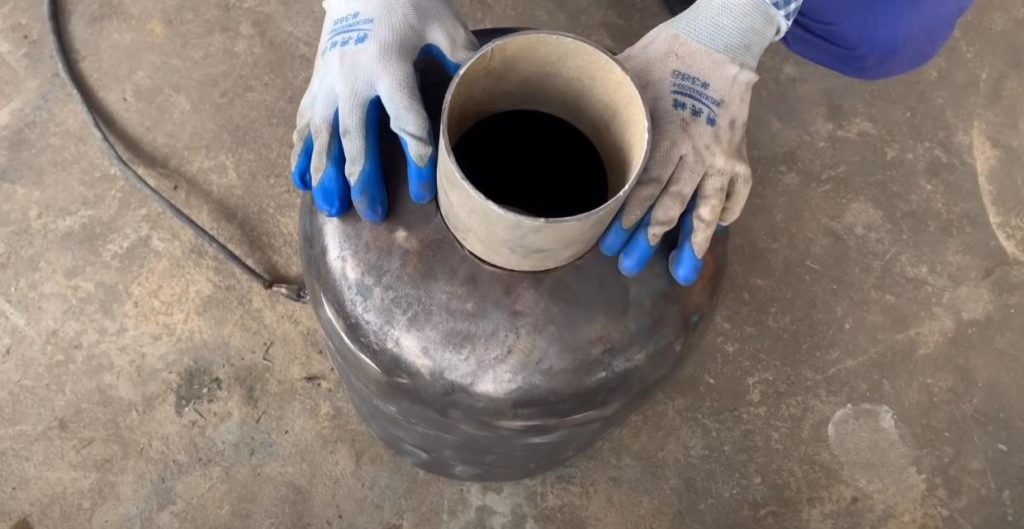

Переворачиваем баллон вверх дном, делаем разметку и вырезаем по центру отверстие под круглую трубу.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Затем отрезаем кусок трубы нужной длины и привариваем к дну баллона. К трубе крепим заслонку, вырезанную из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

На следующем этапе к опорному башмаку привариваем три отрезка арматуры (или можно использовать стальной круглый пруток), после чего привариваем получившуюся подставку ко дну баллона, как показано на фото ниже.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В верхней части баллона, которую мы срезали в самом начале, вырезаем по центру отверстие. Потом с помощью петель крепим крышку к баллону.

13 идей как сделать печь для обогрева гаража и дачи

Из отрезков арматуры изготавливаем колосник в форме стакана. Привариваем его к нижней части баллона, вставив внутрь.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

К крышке привариваем подставку под посуду. Сбоку баллона вырезаем отверстие и привариваем дымоходную трубу. В завершении останется только покрасить все термостойкой краской.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Заполняем камеру горения дровами, как показано на фото, поджигаем их и ждем, пока печь перейдет в рабочий режим. Потом можно готовить.

13 идей как сделать печь для обогрева гаража и дачи
13 идей как сделать печь для обогрева гаража и дачи

Печь с клапаном из старого газового баллона

Печь для мастерской или гаража — нужная вещь, тем более, когда речь идет о неотапливаемом помещении. Её можно выложить и из кирпича, но это займёт очень много времени, к тому же надо иметь навык строительства таких печей.

Более простой вариант — изготовление печи из подручных материалов, а точнее из газового баллона и остатков металлолома.

Для работы нам понадобится:

  • газовый баллон;
  • шпильки и прутки различных диаметров;
  • круглые и квадратные трубы разного сечения;
  • немного листовой стали.

Из инструмента будем использовать сварочный аппарат, отрезной (УШМ) и сверлильный инструмент, разметочный и различные слесарные инструменты.

Рекомендуем также прочитать статью-обзор: как сделать печь для барбекю из шлакоблоков своими руками.

Основные этапы работ

Первый и немаловажный шаг — это опустошение баллона от остатков паров газа и конденсата.

Для этого откручиваем вентиль и заполняем баллон водой. Только потом можно приступать к разметке и вырезанию всех необходимых отверстий.

Затем вырезаем прямоугольное отверстие в верхней части баллона. Далее сбоку, ближе к нижнему краю, вырезаем круглое отверстие под диаметр будущей дымовой трубы.

Обжигаем баллон изнутри и зачищаем его от старой краски.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

На следующем этапе приступаем к изготовлению клапана. Отрезаем необходимый кусок прямоугольной трубы и просверливаем по бокам соосные отверстия.

Вставляем шпильку и привариваем к ней изнутри пластинку металла.

С одной из сторон фиксируем гайкой, а с обратной — ставим пружинку и подтягиваем через шайбу. Привариваем к свободному краю поворотную ручку и клапан готов.

13 идей как сделать печь для обогрева гаража и дачи

Для отсечения пламени от дымохода прорезаем баллон перед отверстием дымохода и вставляем пластину металла, вырезанную по форме баллона.

13 идей как сделать печь для обогрева гаража и дачи

В отверстие будущей дверки (верхняя часть баллона) привариваем пару ограничителей, после чего возвращаем на место вырезанную часть.

При помощи металлической петли свариваем воедино баллон и дверку, проверяем работоспособность.

13 идей как сделать печь для обогрева гаража и дачи

Пришло время установить наш клапан.

Чуть ниже дверки прорезаем отверстие по форме клапана и привариваем его на своё место. Далее можно изготовить крючок для закрывания дверки.

13 идей как сделать печь для обогрева гаража и дачи

Из листового металла вырезаем пластину.

Просверливаем отверстие и выбираем на четверть с одной стороны металл. К баллону привариваем кусочек арматуры и закрепляем крючок на крышке.

Привариваем ножки, предварительно вырезав их из круглой трубы, и красим высокотемпературной краской нашу самоделку.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения. Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоняНеобходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее: Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов Схема печки длительного горения бубафоняДля первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла. Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см. Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения. На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

Преимущества капельницы:

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Буржуйка своими руками - эффективная печь: чертеж, схемы для изготовления

Тонкости эксплуатации

Как любую потенциально опасную конструкцию, самодельную печь в баню из газового баллона делают с учетом норм противопожарной безопасности. Чтобы ее эксплуатация была правильной, безопасной и экономичной, разработаны следующие правила:

  • Между печью и стенами из бетона (кирпича) должен сохраняться минимальный зазор 20-30 см. До остальных поверхностей должно быть не менее полуметра, при этом прилегающие поверхности отделываются металлом.
  • В целях пожарной безопасности печь устанавливают на металлическое или бетонное (кирпичное) основание.
  • Рекомендуется оснастить дымоход вьюшкой (заслонкой). Это поможет регулировать тягу и экономить дрова.
  • Уход за буржуйкой включает чистку дымохода. Ее проводят дважды, до и после отопительного сезона.

Двухэтажная буржуйка с увеличенной теплоотдачей

Источники

  • https://sterbrust.tech/tehnologii/pech-iz-gazovogo-ballona.html
  • https://clubpechnikov.ru/pechi-iz-ballona/
  • https://geostart.ru/post/17336
  • https://chel-kamin.ru/chelyabinsk-montazh-kaminov/news/pech-iz-gazovogo-ballona-kak-sdelat-burzhuyku-svoimi-rukami/
  • https://www.tproekt.com/pech-iz-gazovogo-ballona/
  • https://vdome.club/bez-rubriki/pech-v-garazh-iz-gazovogo-ballona-kak-sdelat-svoimi-rukami.html
  • https://teplowood.ru/burzhujka-iz-gazovogo-ballona.html
  • https://sdelairukami.ru/drovyanaya-pech-iz-gazovogo-ballona-ekonom-variant/

162 просмотров
