Обратный клапан для водонагревателя какой лучше. Зачем нужен обратный клапан на водонагреватель. Отсутствие капания воды с защитного клапана

У владельцев, которые установили накопительный водонагреватель в своем доме, нередко возникают вопросы к работе его предохранительного клапана. Течь воды из этого устройства – это норма или поломка? И если виток воды должен иметь место, то в каких количествах и как часто? Устройство и принцип работы предохранительного клапана для бойлера мы уже рассматривали. Сейчас же расскажем, как определить неисправность этого устройства и как решить проблему его протечки.

Как вы уже знаете, предохранительный клапан для водонагревателя служит для сброса излишков давления из бака, которое появляется во время нагревания воды. При этом течь может происходить в нескольких случаях, каждый из которых рассмотрим подробнее.

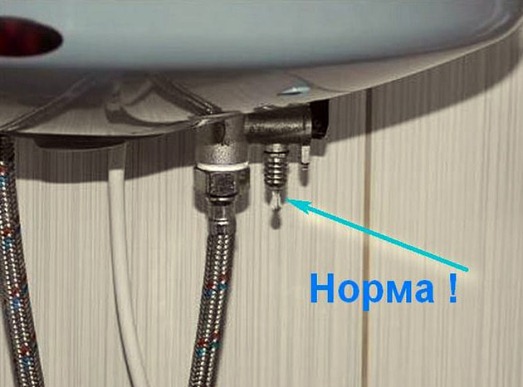

Течь при выключенном бойлере

Смоделируем следующую ситуацию: водонагреватель отсоединён от сети, подача воды из водопровода включена (открыт кран на напорной магистрали). Из дренажного отверстия бойлера течёт вода. Причиной данного явления может быть как неисправность предохранительного клапана, так и повышенное давление в магистрали.

Чтобы найти причину протечки предохранительного клапана необходимо знать давление воды в водопроводе

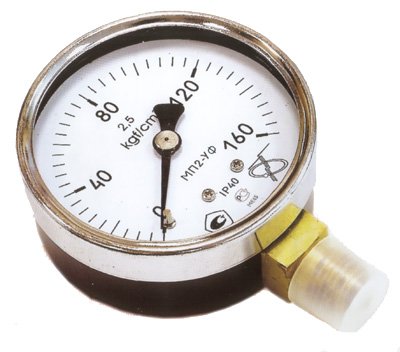

Для определения виновника протечки надо измерить напор холодной воды в водопроводе. Дело в том, что если магистральное давление будет превышать принятое СНиП, то клапан откроется, и будет выполнять свои функции по сбросу излишков воды в канализацию. Большинство предохранительных клапанов водонагревателей, которыми производители комплектуют свои изделия, настроены на давление от 6 до 8 атмосфер. Максимальное давление, которое допускается СНиП в магистральных водопроводах, не должно быть больше 6 атмосфер. На деле же нередко бывает, что фактические показатели превышают нормативные на 1 — 2 атмосферы. Естественно, что предохранительный механизм при этом сработает.

Второй причиной протечек может быть сам клапан. Износ его тарелки или седла, ослабление пружины – вот те факторы, которые могут привести к негерметичности. Часто таким неисправностям подвержены дешёвые китайские изделия.

Нельзя сбрасывать с чаши весов и вероятность попадания под тарелку запорного механизма частичек накипи или мусора, что может случиться при аварийном сбросе давления или после слива воды из бойлера во время проведения профилактических или ремонтных работ.

В случае протекания предохранительного клапана ни в коем случае не удаляйте эту деталь из системы подачи воды к водонагревателю. Помните о том, что работа накопительного водонагревателя без предохранительного клапана запрещена и может привести к его взрыву.

Видео: К чему приводит работа бойлера без предохранительного клапана

Протекание клапана во время работы водонагревателя

Если водонагреватель включён в сеть и греет воду продолжительное время без существенного водоразбора, то виной постоянной протечки, скорее всего, является неисправный предохранительный клапан. Дело в том, что при первичном нагреве холодной воды её объем в бойлере увеличится примерно на 2-3%. Вот этот излишек жидкости и будет сброшен из бака. В дальнейшем же бойлер просто поддерживает температуру горячей воды, поэтому никаких протечек быть не должно, так что причину следует искать либо в поломке, либо в засоре предохранительного клапана.

Совсем другая картина должна наблюдаться при повышенном водоразборе, например, во время принятия душа: постоянно уходящий объём горячей жидкости непрерывно будет замещаться холодной водой. А вот при её нагреве и начнут появляться обозначенные выше излишки. Поэтому вытекание определенного количества воды из дренажного отверстия в этом случае является вполне логичным.

Устройство предохранительного клапана для водонагревателя

И третий вариант – при небольшом, растянутом во времени водоразборе. К примеру, мытьё посуды или приготовление пищи. При таком расходе горячей воды постоянной течи из дренажной трубки быть не должно, а вот периодическое вытекание капель жидкости как раз будет свидетельствовать о правильной работе водонагревателя.

Как устранить неисправность

Если причиной протечки является неисправный клапан, то его заменяют исправной деталью, настроенной на такое же рабочее давление. При замене, а лучше, ещё во время установки водонагревателя, старайтесь не использовать дешёвые китайские изделия. Помните, что от клапана напрямую зависит безопасность вашей семьи. Хорошие итальянские предохранительные клапаны с такой же неразборной конструкцией хоть и стоят в несколько раз дороже, но и покупаются один раз. Как показывает практика, в дальнейшем с ними нет никаких проблем. К дренажному выводу устройства присоедините гибкий прозрачный шланг. Это поможет визуально оценивать работу детали. Конец шланга выведите в канализацию или подходящую ёмкость.

Изделия от известных производителей надёжны и долговечны

Чтобы снять клапан для замены или прочистки понадобится сантехнический и разводной ключи. Работу выполняют в таком порядке:

  • Отключают бойлер от сети;
  • Перекрывают кран подачи холодной воды к водонагревателю;
  • Открывают краны водоразбора горячей воды и полностью сливают её из ёмкости;
  • Нажимают рычаг на предохранительном клапане и удаляют остатки жидкости из бака;
  • Отсоединяют трубопровод с холодной водой от предохранительного клапана;
  • Демонтируют клапан.

После прочистки или замены деталь устанавливают на место в обратной последовательности.

Важное замечание: включать водонагреватель в сеть можно только после полного заполнения его бака водой, иначе трубчатый электронагреватель может выйти из строя.

В случае если входной напор вашего водопровода превышает номинальное давление, на которое рассчитан накопительный водонагреватель (его можно узнать из технического паспорта на устройство), на входе воды в квартиру устанавливают редуктор давления.

Установка редуктора на входе водонагревателя не только позволит понизить давление воды, но и предотвратит возникновение гидроударов, пагубно влияющих на покрытие внутреннего бака бойлера.

Перед редуктором обязательно монтируют фильтр для предварительной очистки воды, а его монтаж выполняют в строгом соответствии с направлением течения жидкости. Примерно половина редукторов давления имеют в своей конструкции манометр, что значительно облегчает их настройку и контроль параметров системы водоснабжения.

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

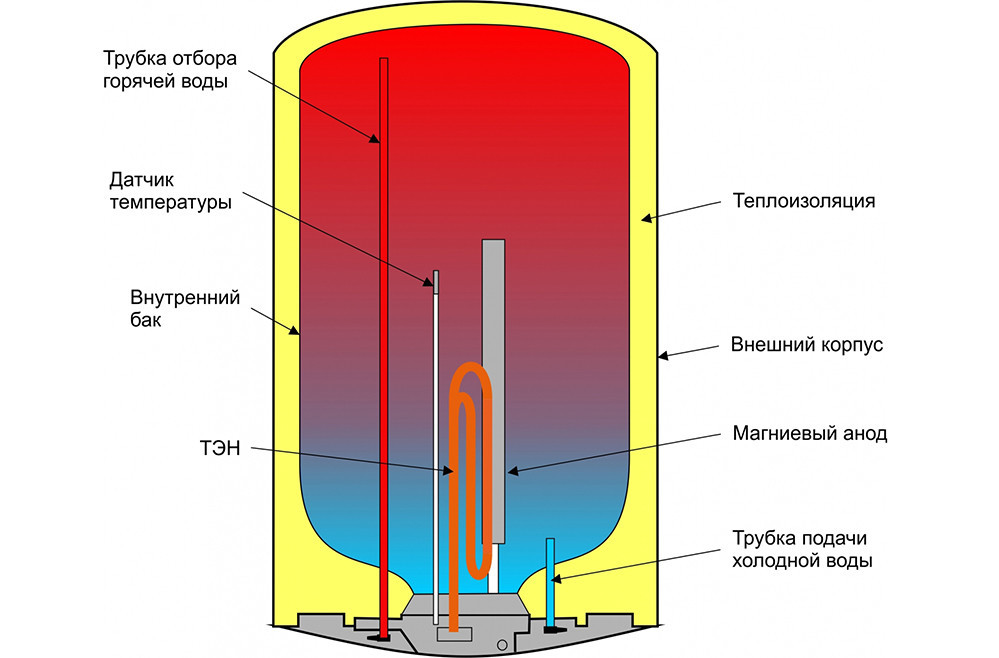

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

  • недопущение возврата нагретой воды из бойлера обратно в водопровод;
  • сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
  • сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
  • предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

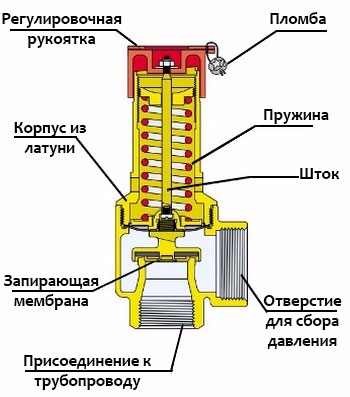

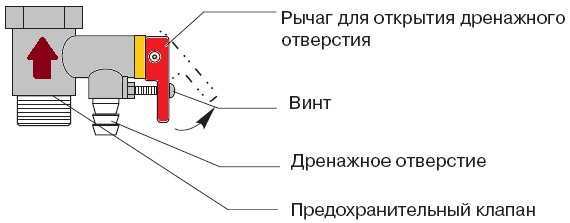

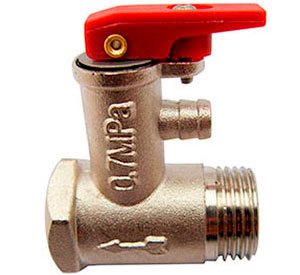

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

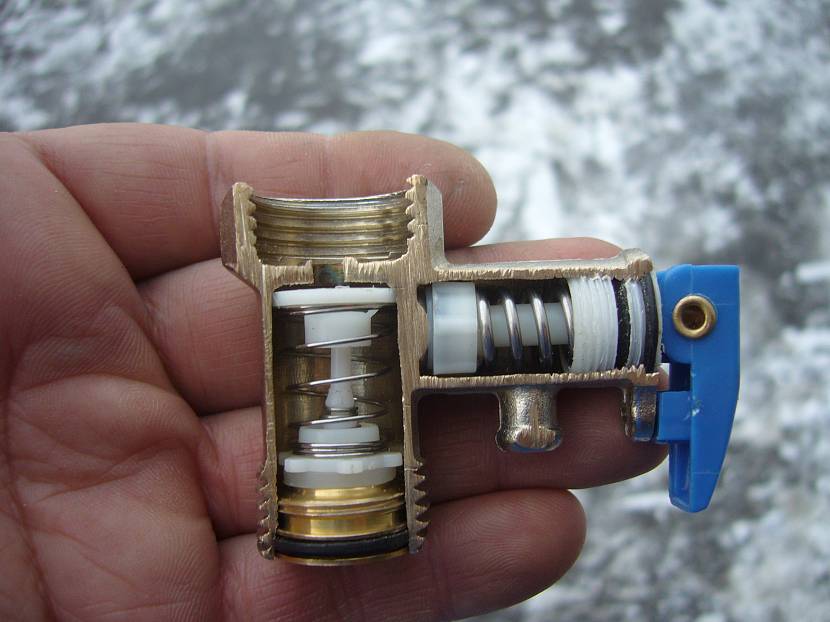

Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Действует предохранительный клапан по следующему алгоритму.

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

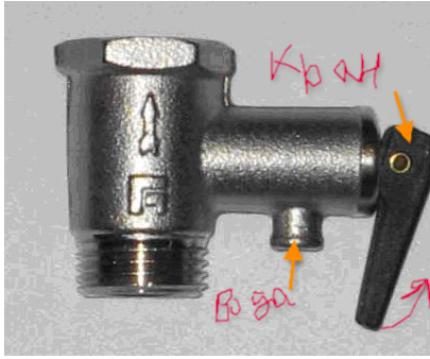

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

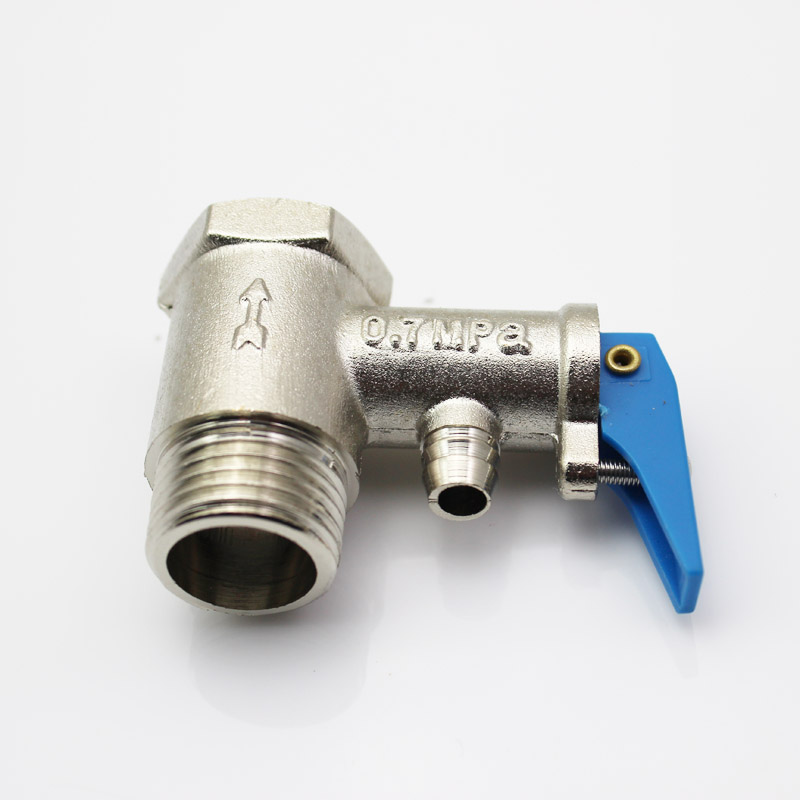

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

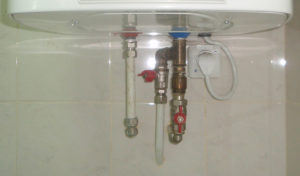

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

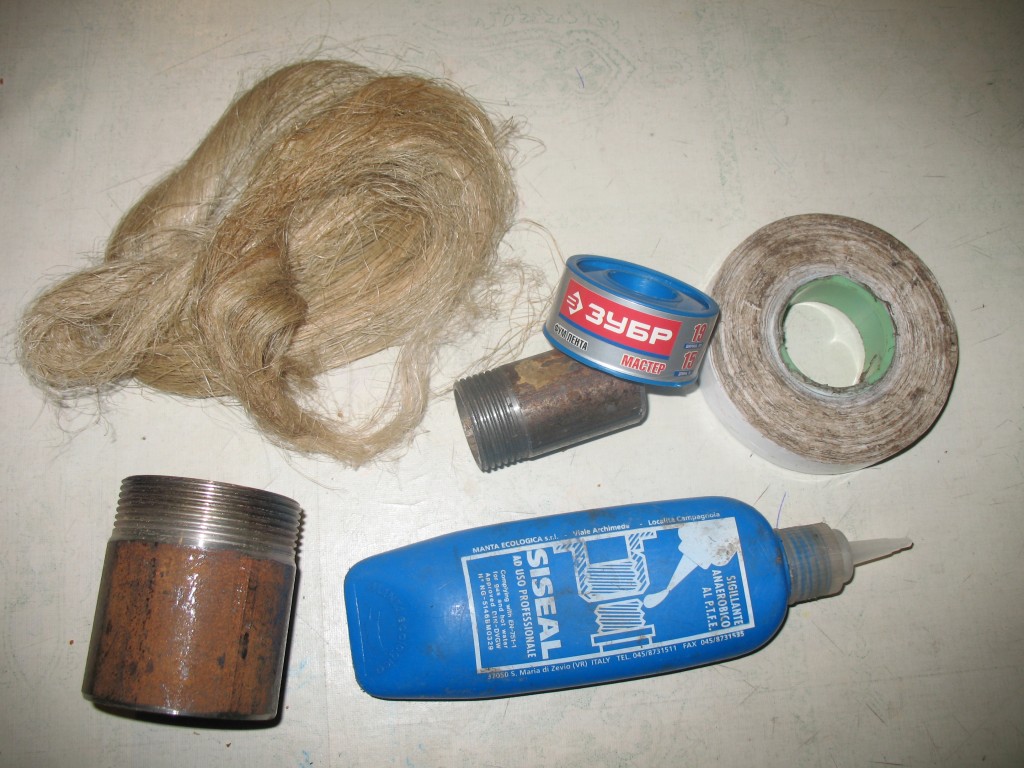

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

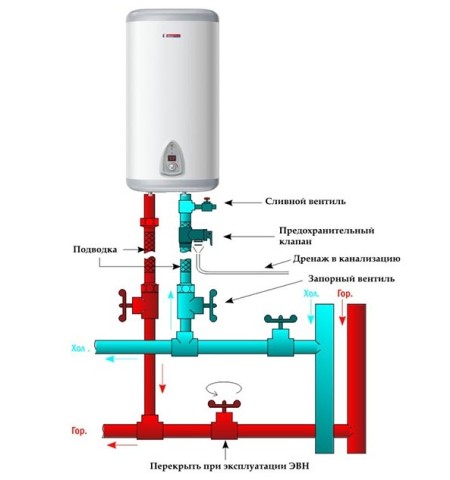

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя, указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

  • неправильная настройка клапана;
  • чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

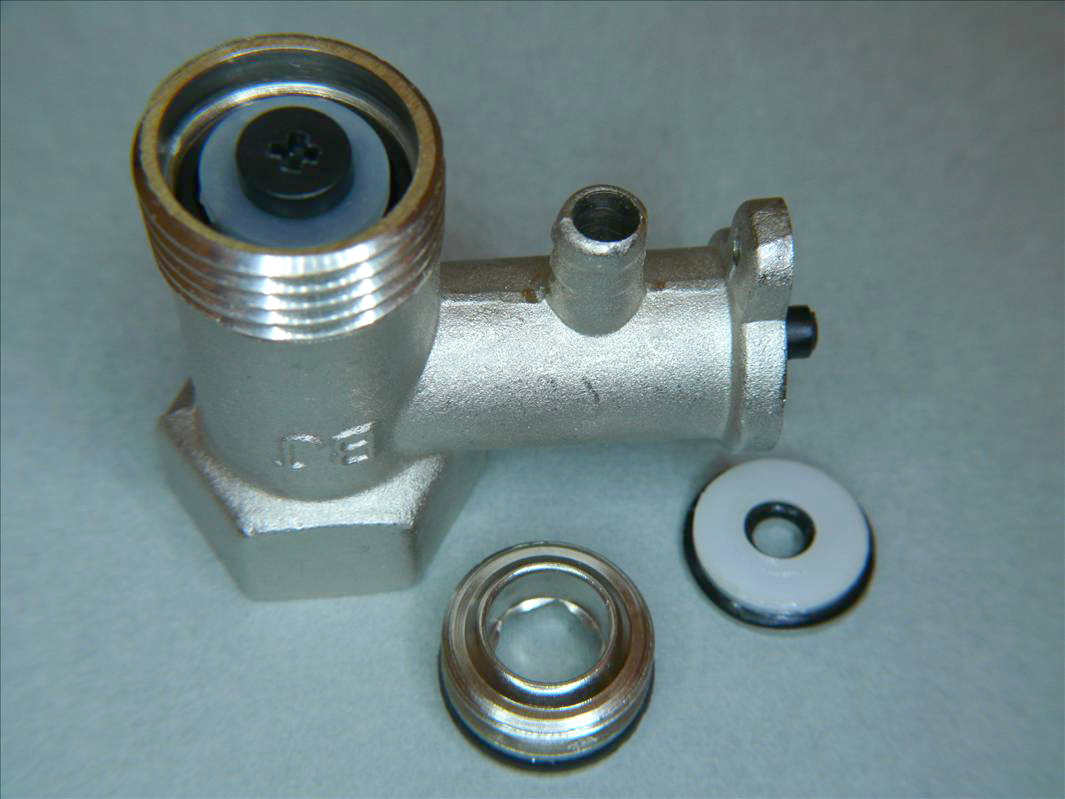

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Для чего нужен предохранительный клапан в водоснабжении? Как устроен этот клапан? Какие еще виды арматуры применяются в системах водоснабжения и отопления? Давайте разбираться.

Устройство и разновидности

Типичный клапан имеет два патрубка — для подключения к водопроводу и дренажный. При этом дренажный патрубок может быть гладким или снабжаться резьбой.

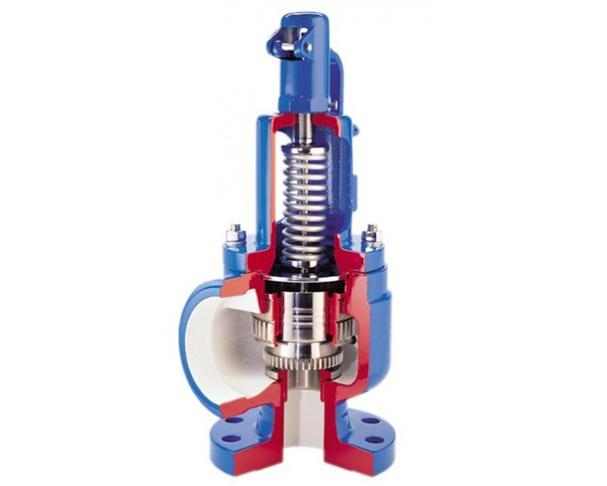

В корпусе находится пружина с герметично перекрывающим седло нормально закрытым (то есть в отсутствие внешних воздействий находящимся в закрытом положении) клапаном. Вода давит на клапан со стороны седла.

При определенном уровне давления клапан открывается и остается открытым до момента, пока оно не упадет ниже порогового значения. Вода все это время сливается через дренажный патрубок.

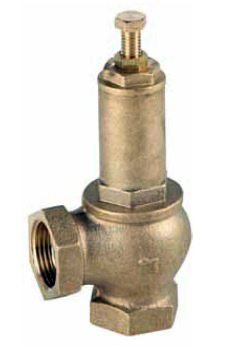

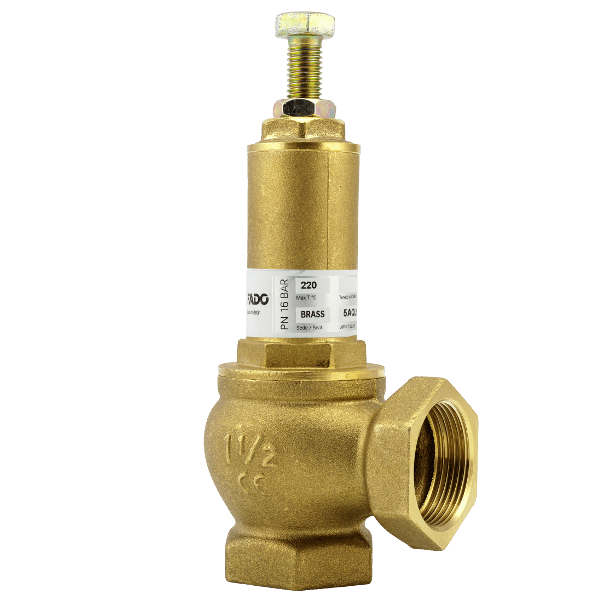

Любопытно: большая часть недорогих клапанов не позволяет изменить заводскую настойку и срабатывает при заданном производителем давлении 1,5 — 7 кгс/см2. При этом они могут быть открыты вручную. Однако существуют и регулируемые устройства, позволяющие задать давление срабатывания в диапазоне 1-16 атмосфер.

Что еще полезно знать об этом виде арматуры?

  • Разница между клапанами одного типа (регулируемыми и нерегулируемыми) сводится в основном к различиям в диаметре и типе (наружная или внутренняя) резьбы для присоединения к трубопроводу;
  • Типичная цена нерегулируемого устройства размером ДУ15 — 300-400 рублей, регулируемого — на 50-80% дороже;
  • Некоторые производители предлагают модели с встроенным манометром, позволяющим визуально контролировать текущее давление в трубопроводе.

Особый случай

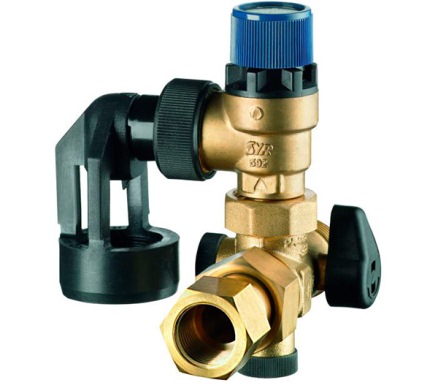

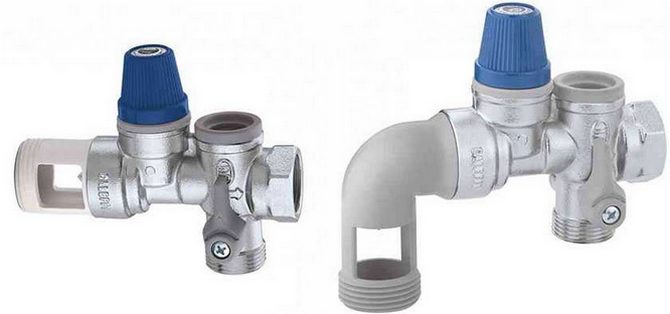

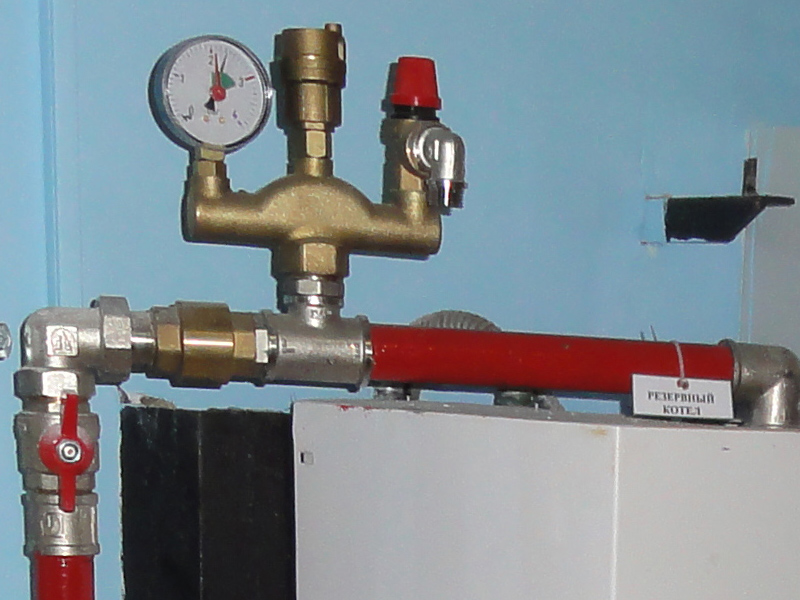

Так называемая группа безопасности для бойлера представляет собой два разных клапана, смонтированные в одном корпусе — предохранительный и обратный. Это устройство легко узнать по двум резьбам для присоединения к водопроводу и по стрелке на корпусе, указывающей направление протока воды.

Функции

Предохранительные клапаны для систем водоснабжения и отопления предотвращают рост давления выше уровня их срабатывания и защищают от повреждений трубопроводы, фитинги и прочую арматуру.

Стоит уточнить: они не применяются в системах ХВС, централизованного ГВС с подачей воды из теплотрасс и центрального отопления. Члены клуба — ГВС с приготовлением воды в накопительном водонагревателе (электрическом бойлере или косвеннике) и автономное отопление.

ГВС

Накопительный водонагреватель любого типа должен снабжаться обратным клапаном на входе.

Да просто потому, что без этого клапана вода выльется из бойлера при отключении и сбросе магистрального водопровода. Видите ли, его входной патрубок открывается в бак чуть выше уровня дна: такое устройство позволяет добиться расслоения воды по температуре.

Заметьте: помимо финансовых затрат, сброс воды из бака будет означать высокую вероятность выхода из стоят ТЭНов электрического бойлера.

А теперь представьте себе, что произойдет после заполнения и включения бойлера, отделенного от водопровода ХВС обратным клапаном.

  • Температура воды начнет расти;
  • По мере нагрева ее объем в полном соответствии с законами физики станет увеличиваться;

  • Рост объема почти несжимаемой жидкости в замкнутом пространстве бака вызовет стремительное увеличения давления.

Тут-то и приходит на помощь установленный на водоснабжение клапан предохранительный: он сбросит избыток воды в дренаж и тем самым снизит уровень давления.

Отопление

На отоплении наш герой входит в группу безопасности котла и выполняет ту же функцию, что и на ГВС: сбрасывает часть теплоносителя при опасном росте давления.

Клапан работает в паре с мембранным расширительным бачком и дублирует его функции: в штатном режиме избыток теплоносителя вмещает за счет сжатия воздуха, отделенного от воды эластичной мембраной, расширительный бак. Если давление продолжает расти вследствие неправильного расчета объема бачка или перегрева теплоносителя — срабатывает клапан.

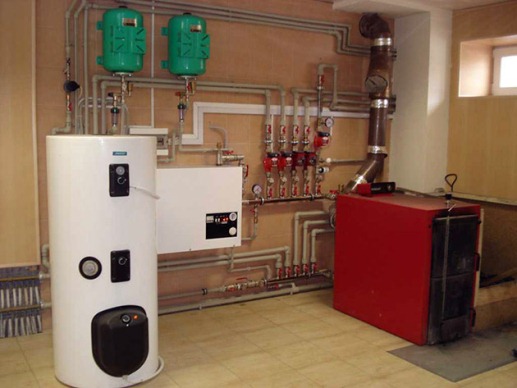

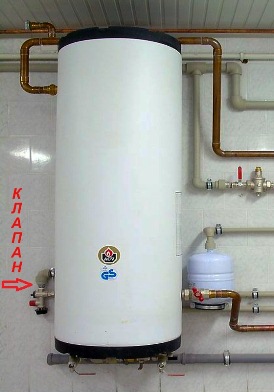

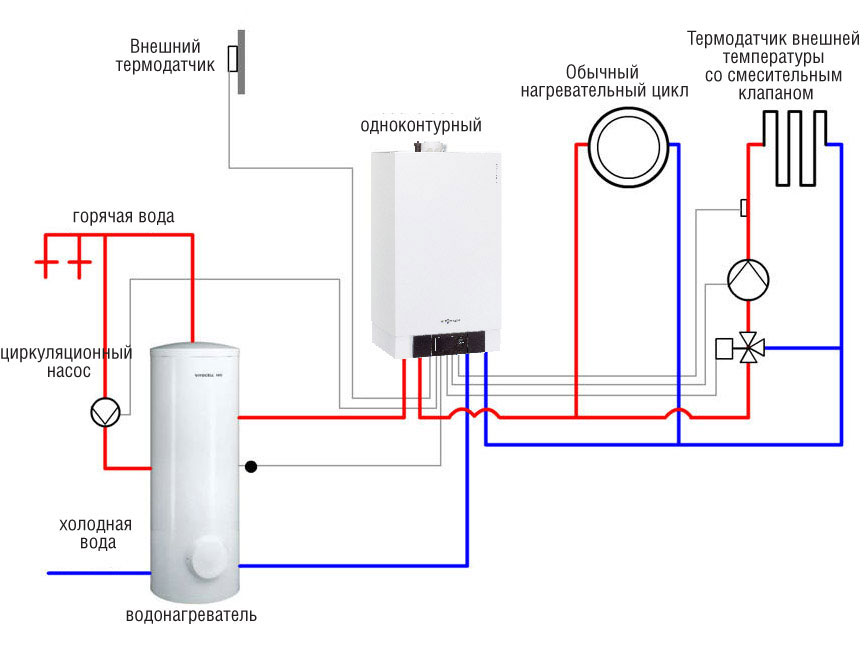

Кстати: установка практикуется и с бойлерами значительного объема. Она ощутимо сокращает расходы на водоснабжение: без расширительного бачка при каждом нагреве воды в 300-литровом косвеннике с 10 до 70-ти градусов по шкале Цельсия в дренаж будет сливаться 6 с небольшим литров горячей воды.

Монтаж

Есть ли какие-то тонкости у установки предохранительного клапана своими руками?

  • На ГВС он монтируется перед входным патрубком бойлера и после обратного клапана (разумеется, если клапаны не объединены общим корпусом);

  • На отоплении включающая предохранительный клапан группа безопасности стоит на минимальном расстоянии от выходного патрубка котла — там, где в первую очередь начинает расти давление при перегреве теплоносителя;

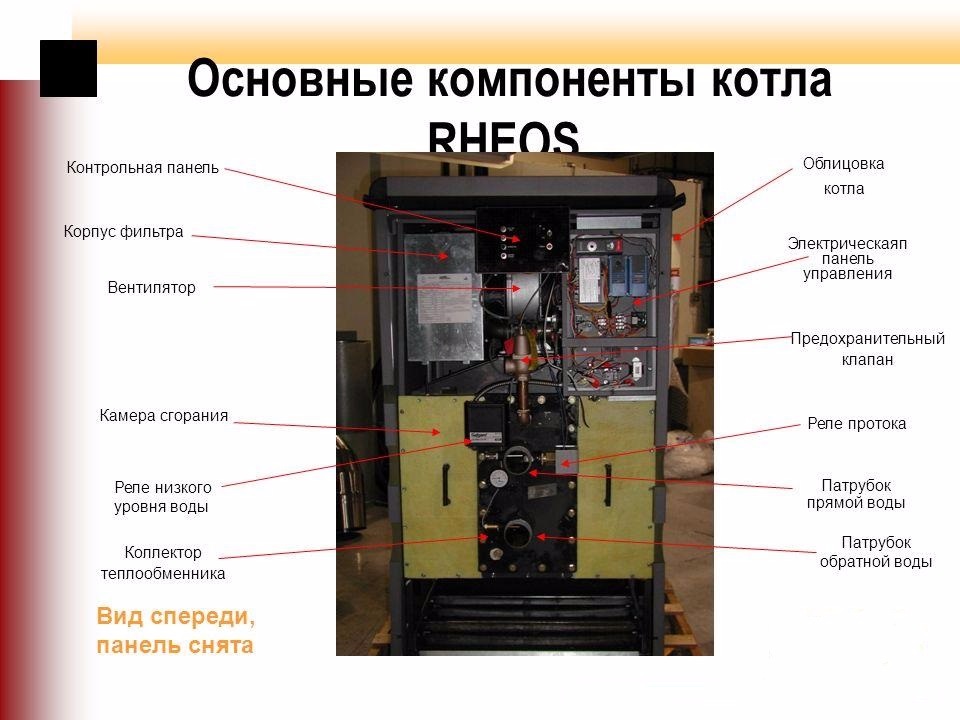

Однако: большинство ТЭНовых электрических и настенных газовых котлов комплектуются собственной группой безопасности, находящейся внутри корпуса.

  • Для герметизации резьбы на подключении к водопроводу можно использовать любую термостойкую подмотку — лен с краской или герметиком, ленту ФУМ или полиэстеровую нить с силиконом (к примеру, Тангит Унилок);

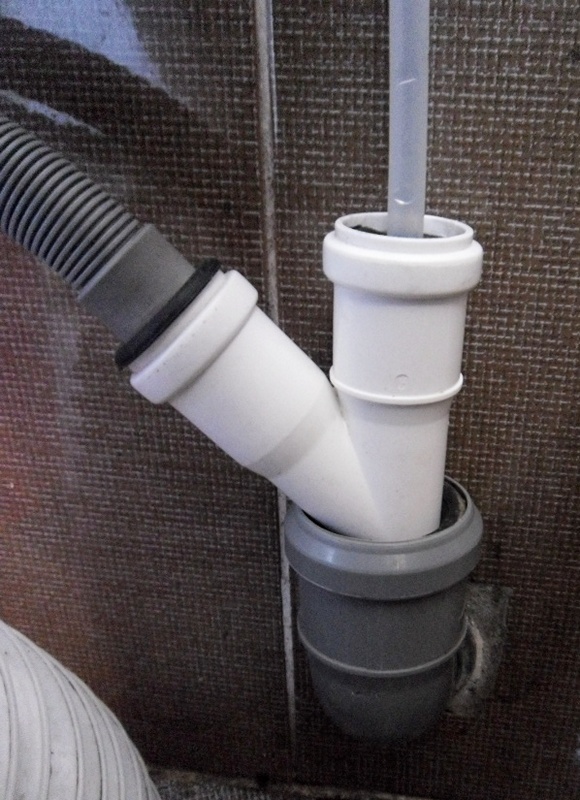

  • Дренажный патрубок направляется в отвод внутренней канализации или любой подключенный к ней сантехнический прибор. При необходимости дренаж наращивается трубкой.

Обслуживание

Единственный тип обслуживания, необходимый нашему герою — периодическая (ежемесячная) проверка работоспособности. Дело в том, что клапан может слипнуться с седлом, что увеличит давление срабатывания. Инструкция по проверке предельно проста: достаточно на пару секунд открыть клапан принудительно.

Кто еще

Давайте познакомимся с еще несколькими разновидностями наиболее востребованной сантехнической арматуры.

Название и фото Описание и функции

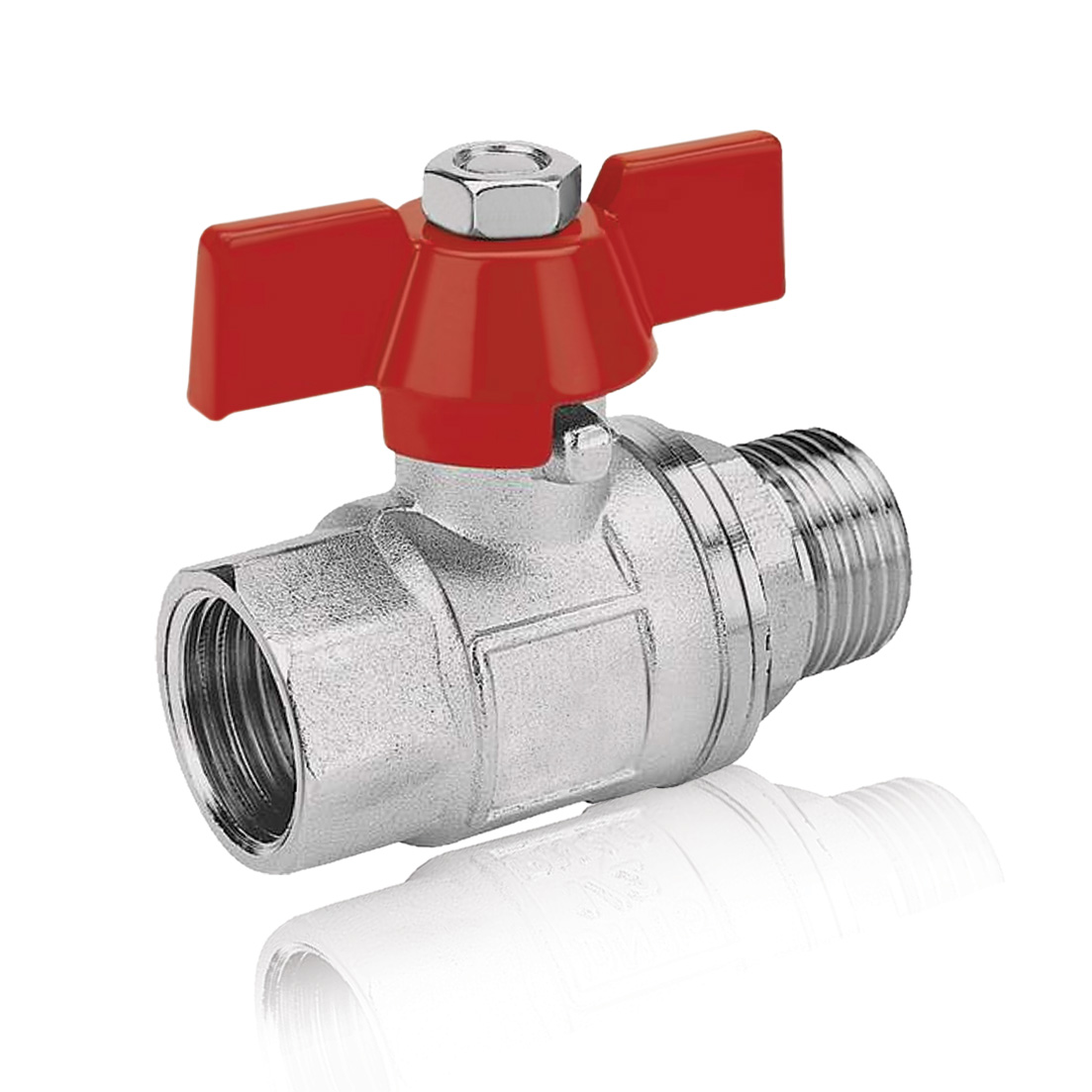

Перекрывает воду шаровым затвором при повороте штока. Имеет только два рабочих положения — «полностью открыт» и «полностью закрыт». На голову превосходит своих предшественников — пробковые краны и винтовые вентиля — по отказоустойчивости.

Дроссель, он же — балансировочный вентиль для водоснабжения и отопления, позволяет ограничить пропускную способность трубопровода для выравнивания температуры отопительных контуров или расхода воды на ветках водопровода. Конструктивно напоминает винтовой вентиль, но с игольчатым клапаном и износостойким уплотнением штока.

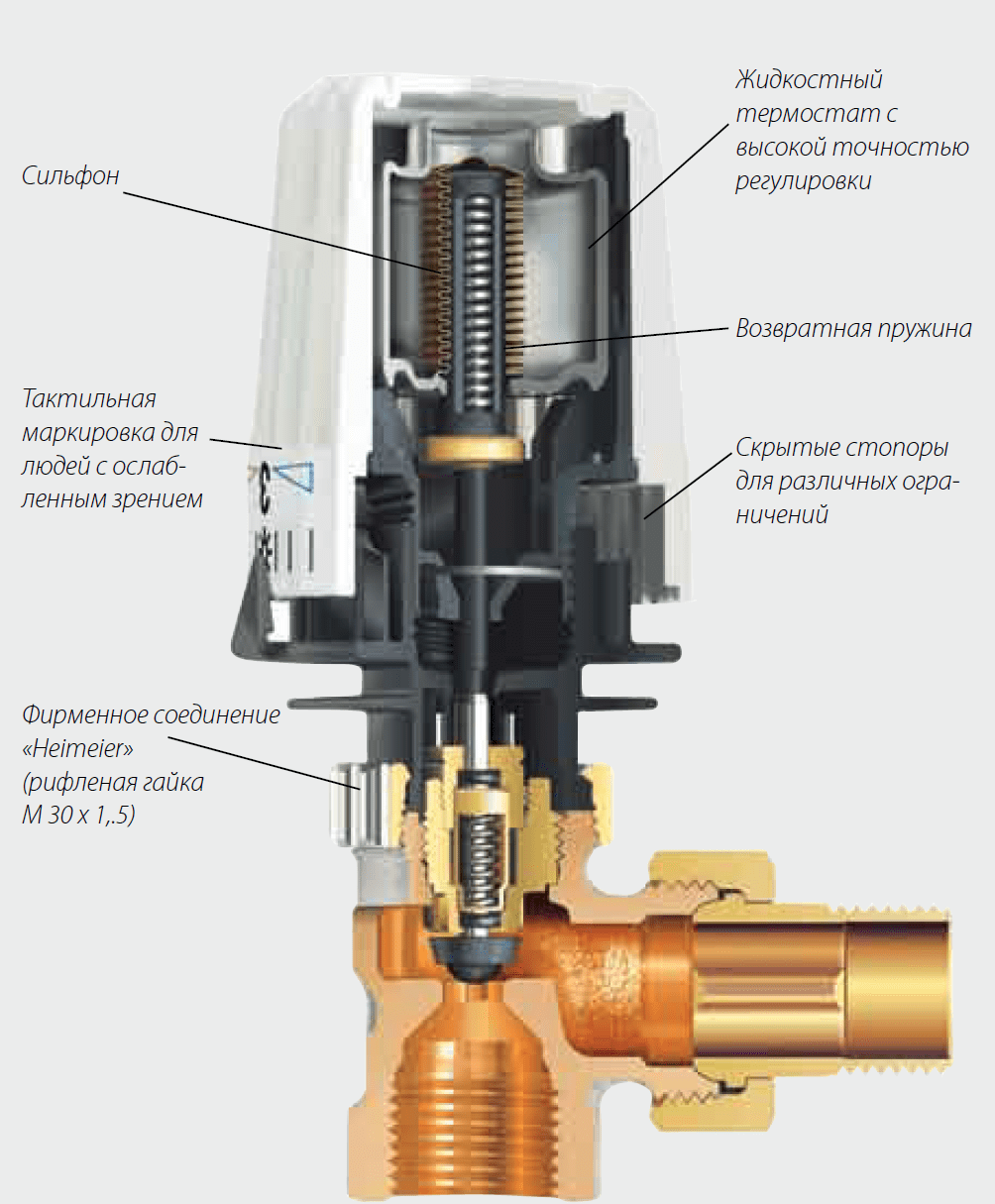

Механический или электронный термостат управляет положением затвора регулировочного клапана в зависимости от температуры рабочей среды или воздуха в помещении. Затвор приходит в движении при изменении объема рабочего тела термостата (жидкости или твердого материала с высоким коэффициентом термического расширения) или при запуске сервомотора.

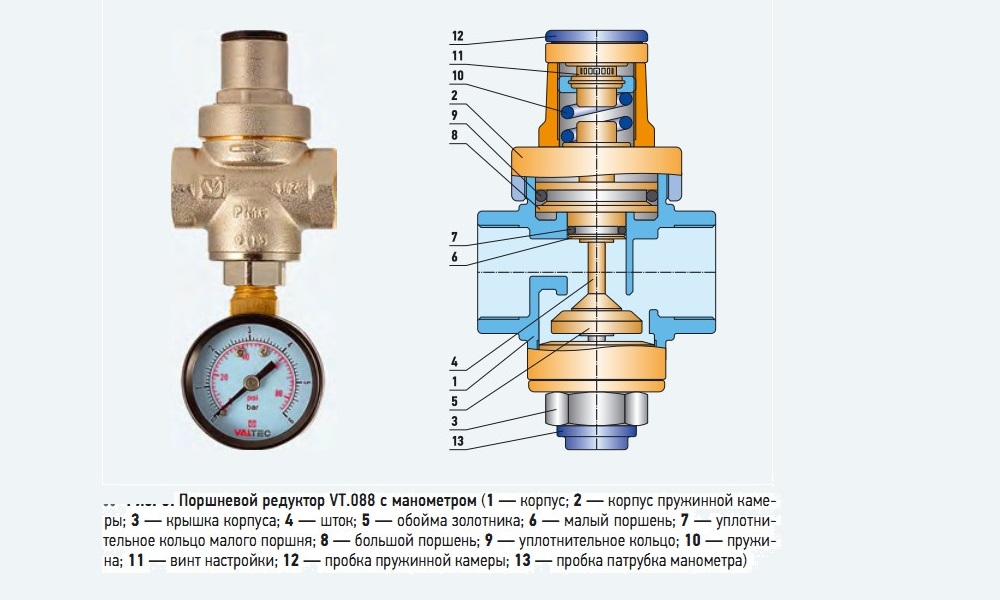

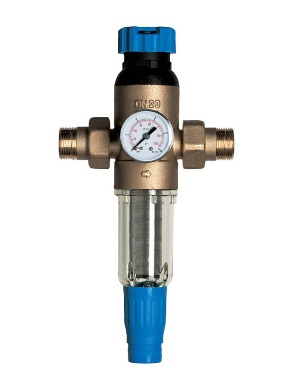

Механическое устройство для понижения давления воды до нормативных значений (1,5-4,5 кгс/см2). Наиболее распространенные поршневые редукторы работают за счет разницы в площади (и, соответственно, в усилии воздействия на них рабочей среды) перекрывающего воду клапана и расположенного после него по току воды поршня.

Гребенка с несколькими отводами для параллельного подключения отопительных или сантехнических приборов. Так называемая коллекторная разводка позволяет независимо друг от друга настраивать расход теплоносителя через несколько отопительных контуров. Кроме того, она выравнивает напор на сантехнических приборах при расходе воды через водоразборную арматуру одного из них.

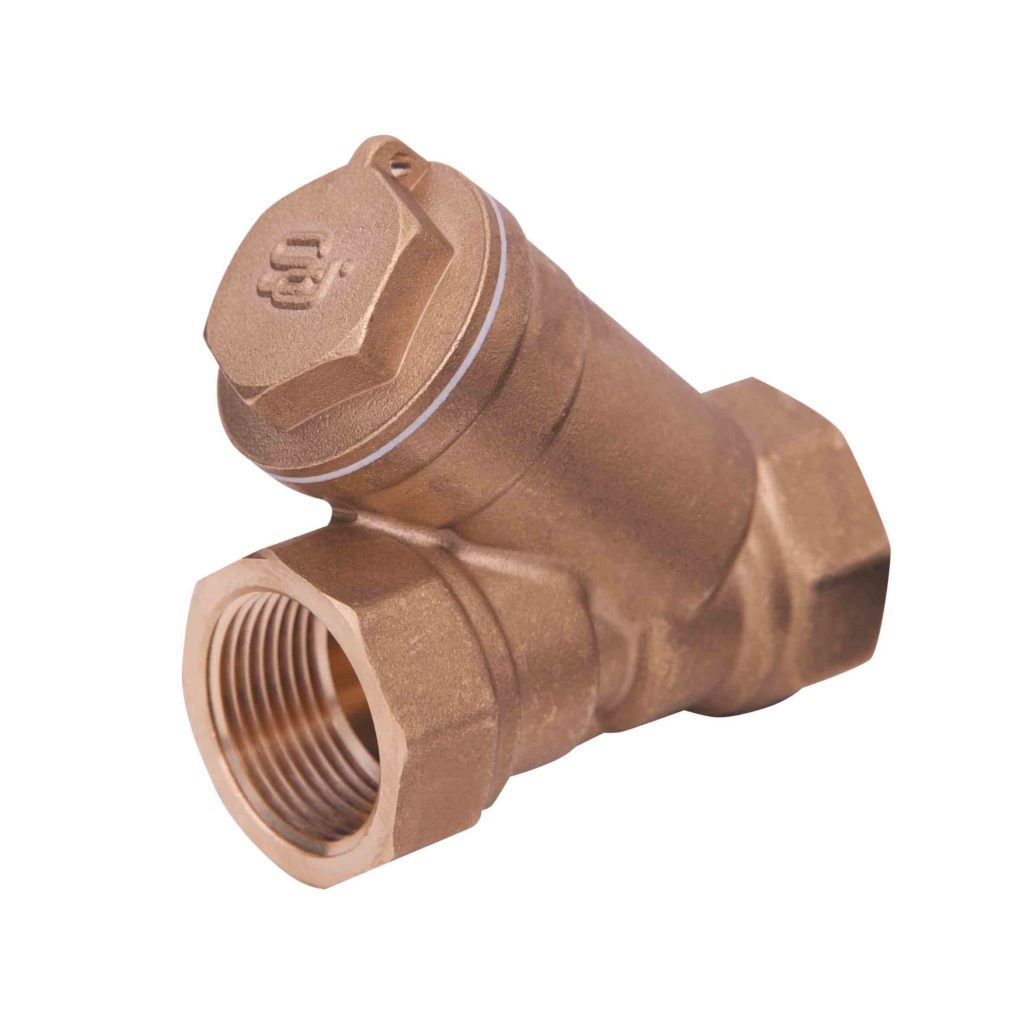

Осуществляет грубую фильтрацию воды, задерживая крупные взвеси на нержавеющей сетке. Фильтрация особенно важна, если вы пользуетесь сантехникой с керамическими затворами: керамика скалывается при попытке закрыть заклиненный песком картридж в однорычажном смесителе или кранбуксу.

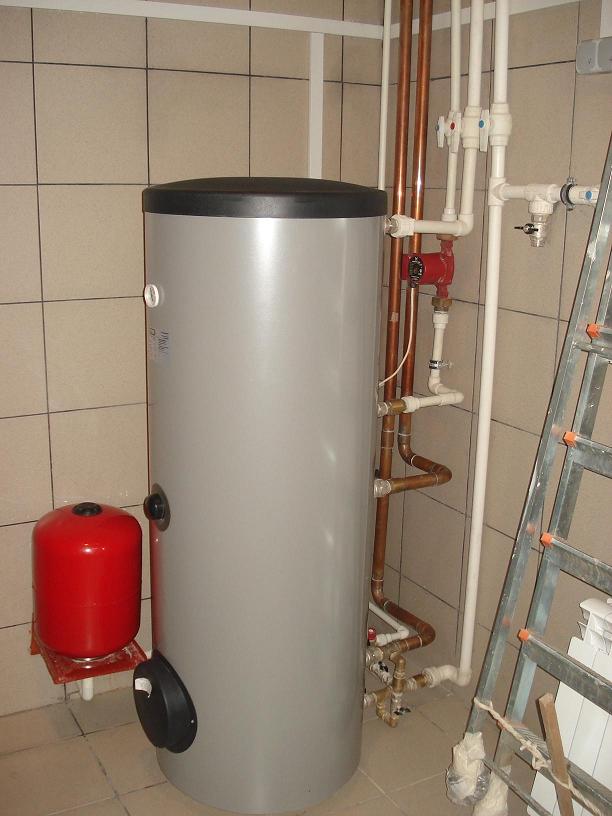

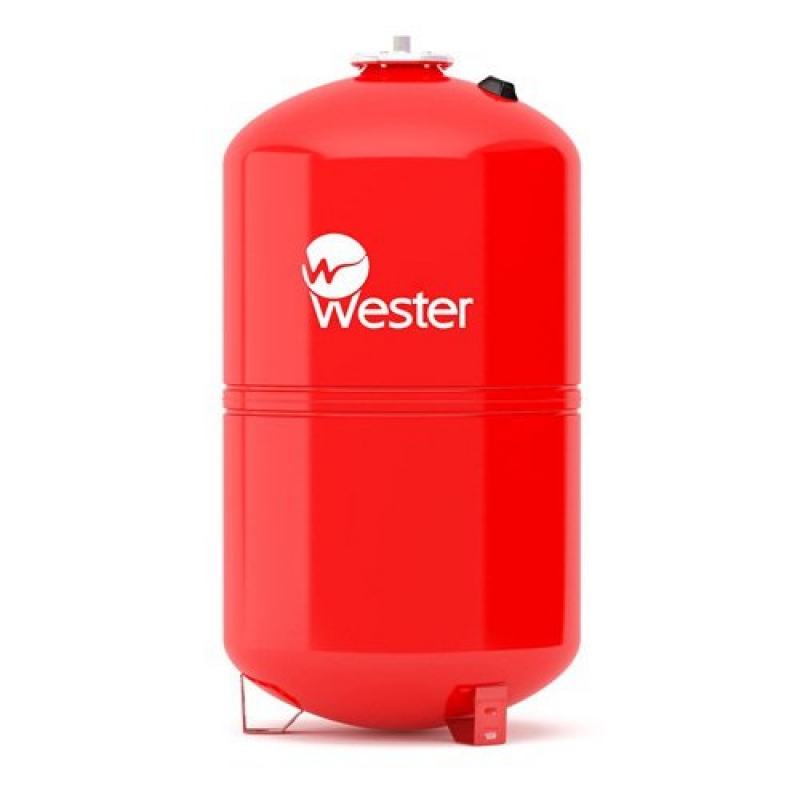

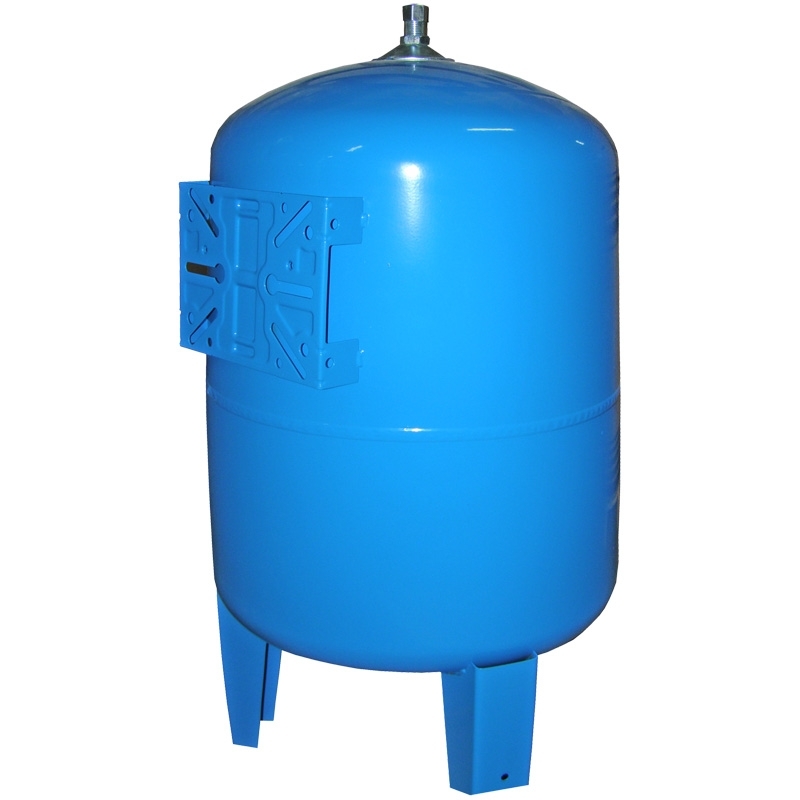

Уже знакомое нам устройство представляет собой стальной бак с разделяющей его на водяной и воздушный отсеки эластичной грушевидной мембраной. Бачок вмещает избыток расширяющейся воды при ее нагреве в замкнутом контуре.

Брат-близнец расширительного бачка, предназначенный для холодной воды. Используется в качестве резервной емкости и для стабилизации давления при работе насоса.

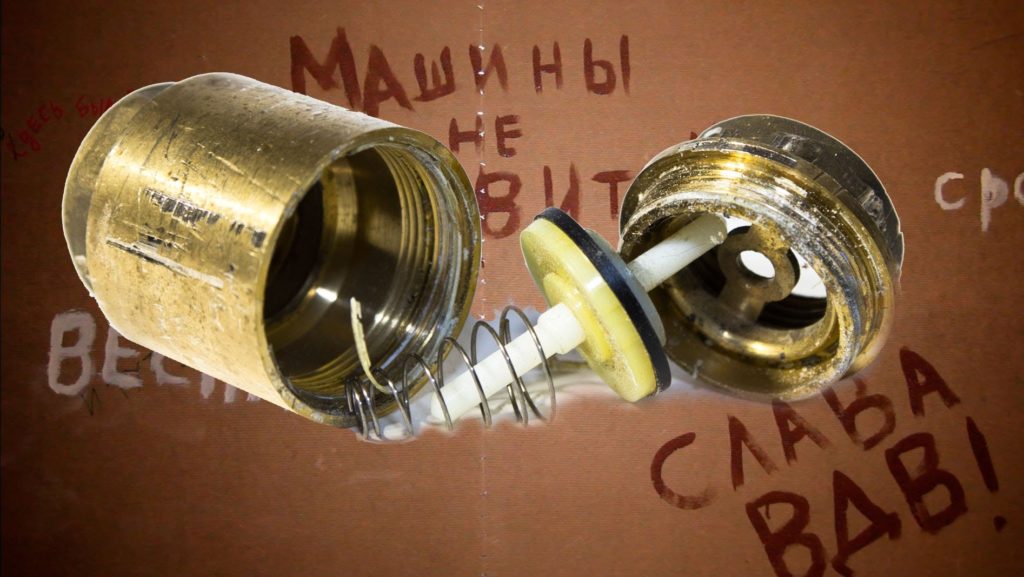

Ограничивает движение воды или теплоносителя одним направлением. Наиболее распространенные пружинные клапаны перекрывают воду латунным или пластиковым затвором с возвратной пружиной.

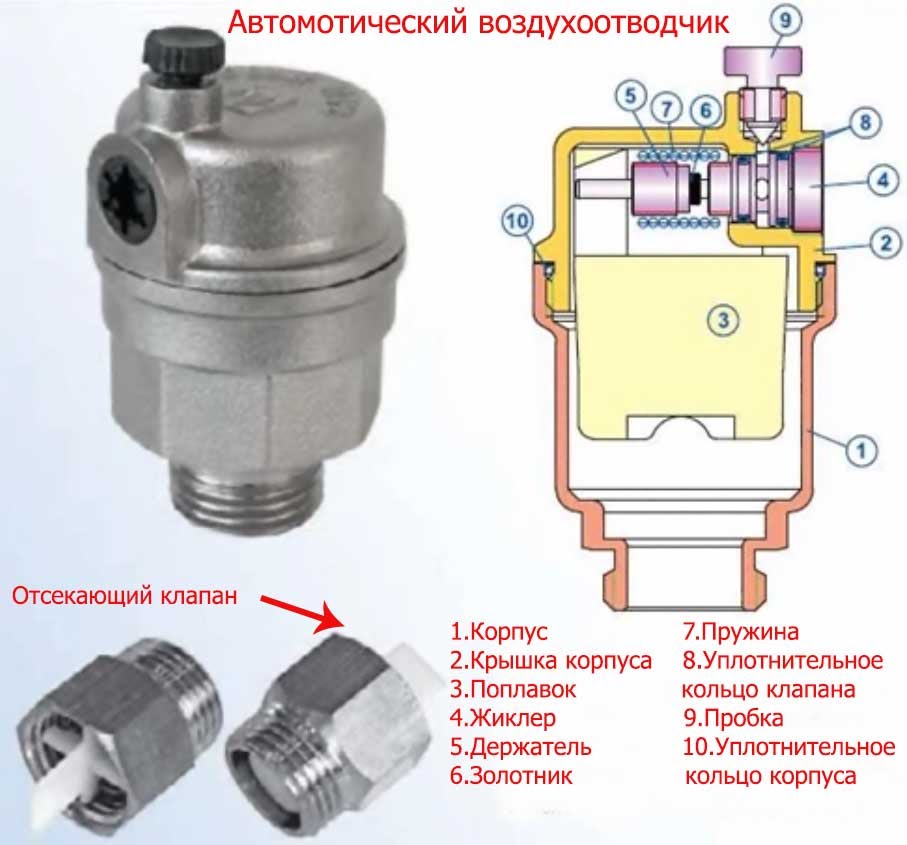

Отводит из циркуляционных систем ГВС и систем отопления воздушные пробки и образующийся при перегреве котла пар. Монтируется в верхних точках контура или после циркуляционного насоса. Работает за счет изменения уровня жидкости в рабочей камере: клапан открывается и закрывается поплавком.

Заключение

Разумеется, наш миниатюрный обзор арматуры не претендует на полноту: мы описали лишь некоторые из наиболее востребованных видов арматуры. Узнать больше о том, зачем нужно ставить предохранительный клапан на водоснабжение, вам поможет видео в этой статье. Успехов!

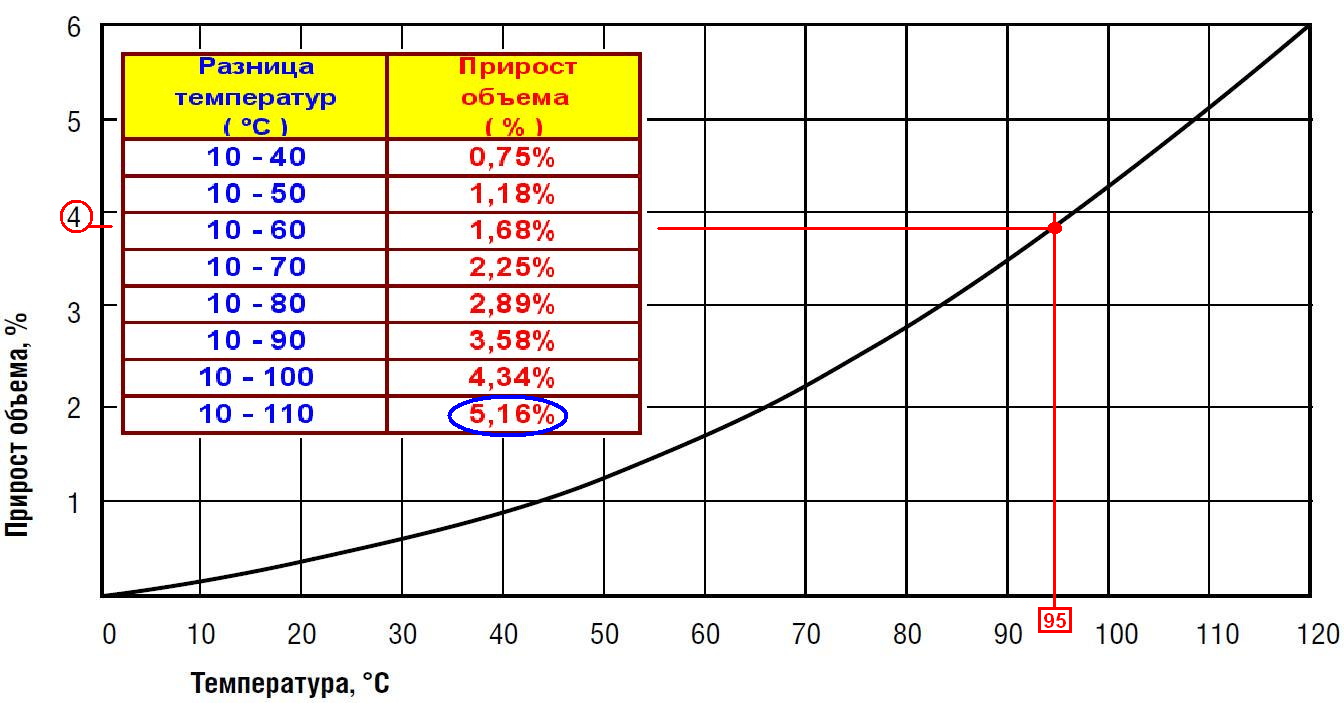

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3-4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

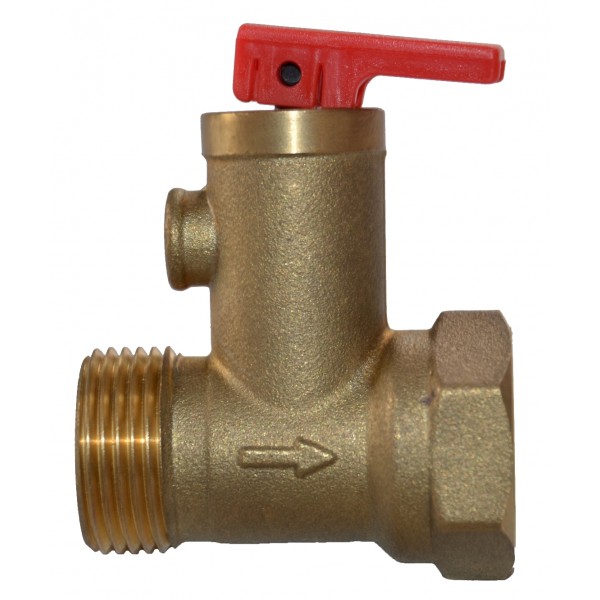

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

  • не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
  • защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
  • предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
  • не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0.5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

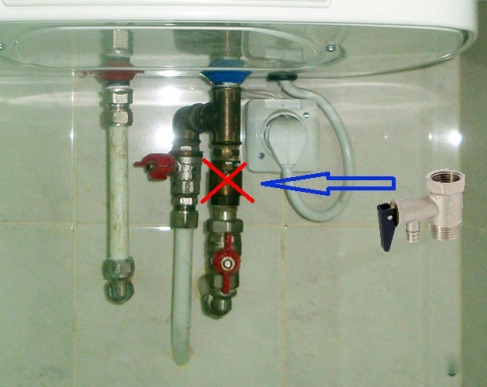

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Предохранительный клапан для водонагревателя: устройство и принцип работы

5 (100%) голосов: 1

Сейчас мы с вами разберемся для чего нужен предохранительный клапан в водонагревателе и каков принцип его работы. Так же узнаем как правильно подобрать такой клапан и купить, затем установить (монтаж) и что делать, если он течет.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Устанавливая накопительный бойлер, обязательно нужно позаботиться о безопасности эксплуатации и приобрести предохранительный клапан, который оберегает устройство от скачков давления, и, в случае аварийного отключения воды, не позволяет ей вытекать из емкости. Что представляет собой предохранительный клапан? Почему эта деталь так необходима водонагревателю? Как ее выбрать и установить? Ответы на эти вопросы вы найдете в этой статье.

Предохранительный клапан для водонагревателя Thermex

Для чего нужен

Когда вода нагревается, она расширяется и увеличивается в объеме, а давление, соответственно, повышается. Если оно превысит уровень прочности бойлера, то он попросту взорвется. Для того, чтобы этого не произошло, устанавливается предохранительный клапан. Он не позволяет давлению внутри нагревателя подниматься выше нормы.

Помимо защиты от возможной аварии, клапан выполняет следующие функции:

  • не позволяет тёплой воде возвращаться из бака в водопровод;
  • защищает от ;
  • если произойдет отключение водоснабжения, не нужно будет заново заполнять емкость водой.

Если вы думаете, что ваше устройство защитит терморегулятор, то вы заблуждаетесь. Они осуществляют контроль за степенью нагрева воды и не позволяют ей закипать. Однако, как и любой другой прибор, они могут выйти из строя, в результате чего, последствия будут необратимы. Поэтому не стоит рисковать.

Как устроен и работает

Говоря о предохранительном клапане для водонагревателя, лучше употреблять словосочетание «система клапанов», т.к. их в устройстве два.

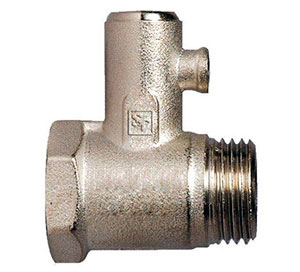

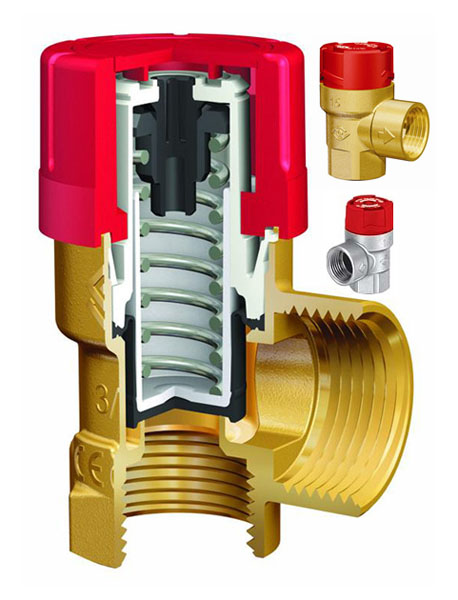

Устройство предохранительного клапана бойлера

Находятся они в латунном или никелированном корпусе. Внизу корпуса установлен , который в момент понижения давления в системе, предотвращает отток воды из водонагревателя. В перпендикулярной ветви находится второй клапан, благодаря которому в момент повышения давления, часть воды выпускается через штуцер .

Как работает предохранительный клапан

Принцип работы:

  1. Пока давление в норме, клапан закрыт и не позволяет жидкости вытекать наружу, как только оно становится равным давлению в водопроводе, пружина поджимает пластину к выступам корпуса и перекрывает поток воды.
  2. Когда включен нагрев, температура воды постепенно увеличивается, вместе с ней повышается и давление.
  3. Как только давление превышает силу пружины, открывается выход к штуцеру , через который сливается лишняя вода. Когда давление нормализуется, пружина закрывает проход и стекание воды приостанавливается.

Исходя из принципа функционирования, становится ясно, что вода из штуцера будет постоянно капать. Для отвода сливающейся жидкости, на патрубок нужно надеть трубку соответствующего диаметра и закрепить ее при помощи хомута. Давление, необходимое для нормальной работы водонагревателя — 6-10 Бар.

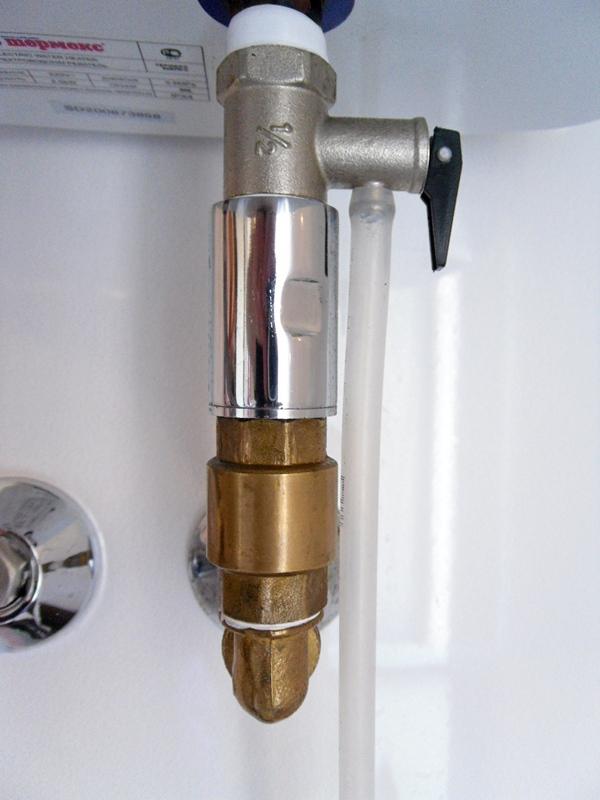

Трубка на штуцер должна быть прозрачной, чтобы вы могли контролировать процесс функционирования прибора.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром , которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как выбрать

Осуществляя выбор предохранительного клапана для водонагревателя, уделяйте внимание таким компонентам:

  • температура, на которую он рассчитан;
  • резьбовые соединения (обычно это половина дюйма);
  • давление;
  • предусмотрена ли в конструкции ручка для принудительного слива.

Приобретая сбросной клапан, обязательно уточняйте его давление, т.к. это один из самых важных показателей. Если вы купите прибор с меньшей величиной — вам постоянно придется сталкиваться с проблемой протекания воды. Если с большей — то он может быть бесполезен и не защитит емкость от взрыва.

Монтаж

Перед тем, как начать монтаж предохранительного клапана для водонагревателя, обязательно слейте воду из устройства и отключите его.

Местом расположения устройства выступает вход холодной воды в бойлер. Процесс установки достаточно простой: ключом на 3-4 оборота с применением уплотнителей, вторым резьбовым концом клапан подсоединяется к водопроводной холодной системе.

Обязательно проверяйте направление поступающей воды — на корпусе клапана оно отмечено стрелкой.

В случае, если водопроводное давление постоянно скачет и часто превышает норму, то предварительно нужно установить .

Время от времени из клапана подтекает вода. Это абсолютно нормальное явление, которое говорит о нормальной работе бойлера, однако не всем это нравится. В таком случае дренажный патрубок надо соединить с канализационной системой посредством гибкого прозрачного шланга, который позволит контролировать работоспособность устройства.

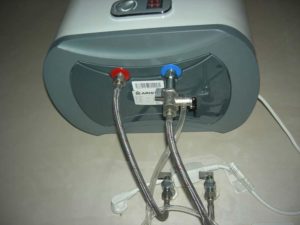

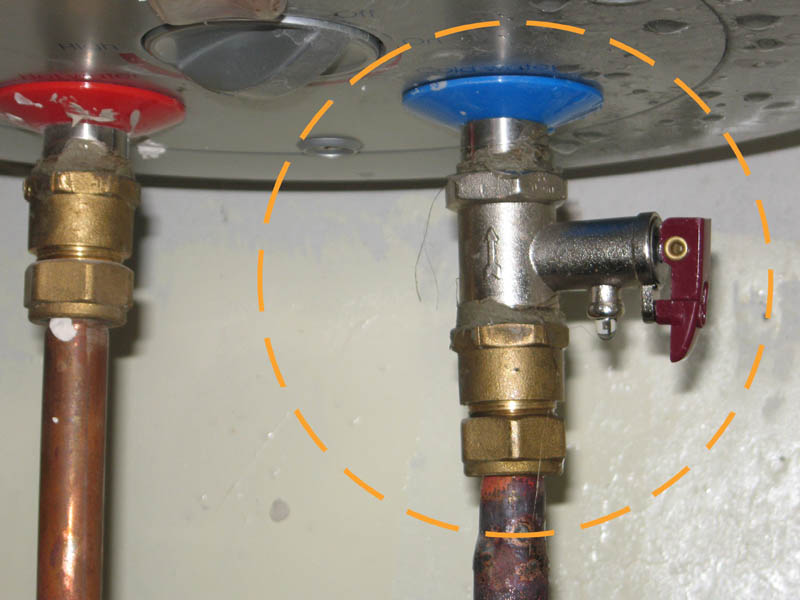

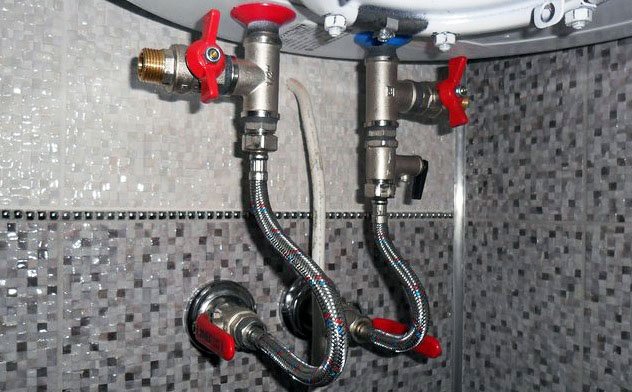

Установленный предохранительный клапан на водонагреватель

Некоторые обыватели не хотят, чтобы клапан был на виду и размещают его подальше от водонагревателя. Такие манипуляции вполне применимы, но при соблюдении двух важных условий:

  • на расстоянии между клапаном и входом в бойлер нельзя монтировать запорные устройства;
  • длинный вертикальный участок водопровода сам по себе увеличит давление на клапане и может произойти совсем не нужное подтекание.

Расстояние между клапаном и бойлером должно составлять не более 2 м.

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

  • плохо настроена жесткость пружины;
  • давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществляли непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

Источник

? РЕГУЛИРОВКА предохранительного/обратного клапана давления бойлера (водонагревателя). Зачем болтик.

зачем нужен обратный клапан на водонагреватель

Зачем нужен обратный клапан на водонагреватель?

Зачем нужен обратный клапан на водонагреватель

Зачем нужен обратный клапан на водонагреватель

Обратный клапан на водонагреватель недорог (от 160 руб.), внешне не примечателен, а его предназначение многим просто не известно. Поэтому обязательность его установки некоторым “продвинутым” умникам кажется необязательной к исполнению блажью нетрезвого сантехника.

Но всё до поры до времени. После того как водонагреватель однажды взорвется, попутно разрушив полквартиры, мнение о необходимости применения обратного клапана для водонагревателя, кардинально изменится, к сожалению, несколько поздно.

Учитесь на чужих ошибках, господа!

Для чего нужен обратный клапан в водонагревателе

Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет.

Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов.

Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию, тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Как подобрать обратный клапан для водонагревателя

Эти устройства различаются по:

  • Номинальному давлению (PN). Бывают: 0,6; 0,7; 0,75; 0,8; 0,85 МПа. О том какого номинальное давление конкретного предохранительного устройства можно узнать из надписи на корпусе прибора, но её там может и не быть. В этом случае следует ориентироваться на нижнее значение т. е. 0,6 МПа.

На картинке плохо видно, но на самом деле, отличие пружин обратного и предохранительного клапанов, хорошо видно в отверстиях патрубков.

Некоторые производители накопительных водонагревателей рекомендуют с помощью редукционного клапана (регулятора давления) устанавливать напор воды в системе ХВС на 20% ниже величины начала открытия предохранительной арматуры. Например, для устройства, рассчитанного на 0,6 МПа, напор во внутриквартирной сети ХВС должен быть 0,48 МПа.

Конечно, процесс организации такой регулировки достаточно хлопотливый. Потребуется покупка и установка как минимум одного манометра.

О том как выбрать манометр есть отдельная статья, но зато появится возможность реально контролировать, при необходимости оперативно регулировать уровень напора, а это необходимо не только для нормальной работы бойлера, но и для других устройств. Например, для эффективной работы водяных фильтров.

  • Диаметром резьбы. 1/2″ или 3/4″ дюйма.
  • Наличию или отсутствием функции сброса. Небольшого рычажка или флажка предназначенного не столько для слива (очень медленно), сколько для контроля за состоянием работоспособности предохранительной арматуры. Вопреки бытующему мнению цвет рычажка не несёт никакой информации о номинальном давлении устройства. Может быть: чёрным, красным, синим или жёлтым.
  • Стоимости. От 160 до 1600 рублей.
  • Производители. Итальянские компании Remer, ITAP. Известный европейский концерн Ariston и многие другие безымянные китайские производители.

Про давление начала открытия обратного клапана ничего не говорится, но о его величине можно судить из руководства по эксплуатации водонагревателя. Например, для модели “Термекс”, серии RZL, говорится, что напор в системе ХВС, должен быть, 0,05-0,6 МПа.

Почему капает обратный клапан водонагревателя

Известно что вода находящаяся в закрытом сосуде при нагреве увеличивается в объёме и неизбежно найдёт пути выхода, даже если для этого потребуется порвать металлический бак.

Поэтому давайте примем, как догму, то что работоспособная предохранительная арматура при сильном нагреве воды (от 80°), должна давать течь (незначительно капать) из специально для этого предназначенного патрубка, осуществляя сброс излишнего напора жидкости в баке.

Для отвода воды просачивающейся из сливного патрубка удобно использовать прозрачный шланг от гидроуровня, с выводом в канализацию.

Однако если говорить об умеренном нагреве до 60°, то предохранительный клапан может и не капать. Так, может быть, если соблюдены следующие условия:

  • Входной напор должен быть ниже давления начала открывания предохранительного клапана не менее чем на 20%.
  • Конструкция бака бойлера должна иметь в своей верхней, сферической части, достаточный большой запас объёма, заполненного воздухом, выполняющего роль гидроаккумулятора.

На самом деле, практический поиск оптимального компромисса, между приемлемой температурой, напором и отсутствием течи, осуществляется опытным путём в течение довольно длительного времени. Универсального способа решения этой проблемы нет. Всё зависит от конкретных обстоятельств.

Клапан для водонагревателя: какой нужен и зачем

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме.

Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет.

Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

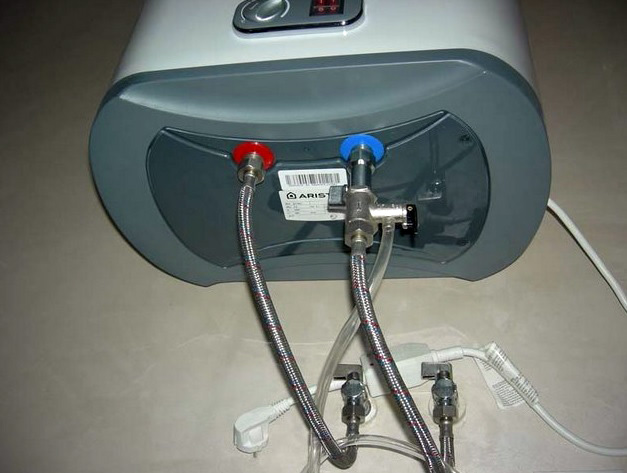

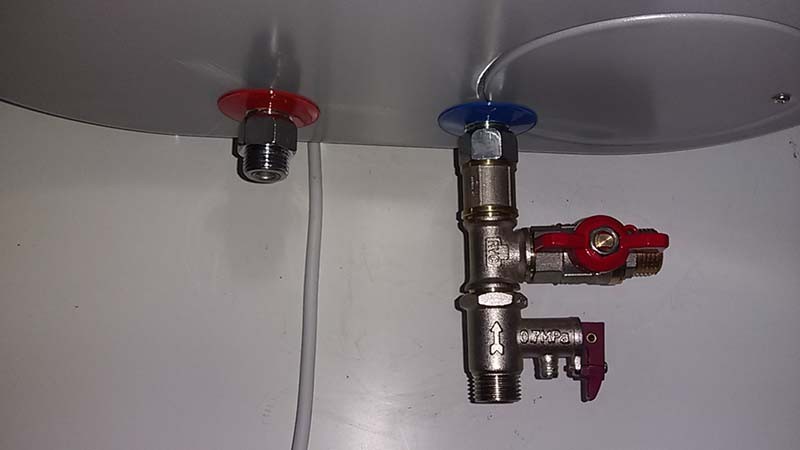

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать.

Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему.

При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе.

Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера.

При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить.

Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо.

 Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

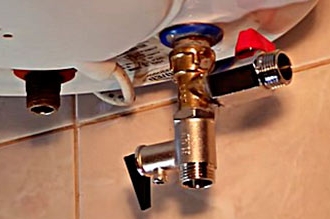

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали.

Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам.

А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне.

Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

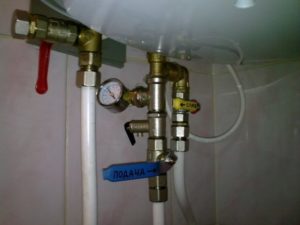

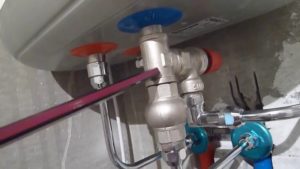

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

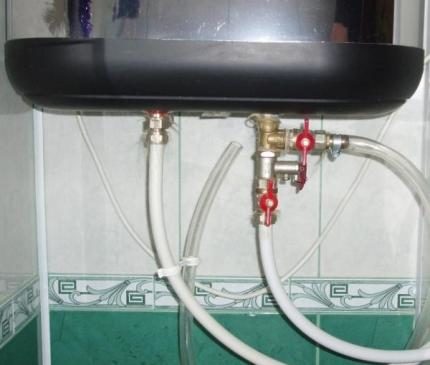

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана.

Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться.

Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Как ставить обратный и предохранительный клапан на водонагреватель: устройство и принцип работы обратного клапана

Горячая вода в доме – привычное достояние большинства граждан в развитых странах. Её отсутствие делает жизнь менее комфортным. Благоустроенные дома оснащены трубопроводом с горячей и холодной водой. Если объект жилой недвижимости имеет единственный вариант водоснабжения, например, водопровод, скважина или колодец, то возможно установить электрический титан.

Бойлер обеспечит жилище горячей водой в любое время суток. Но есть один нюанс при его установке – это необходимость гидрозатвора. Игнорирование правил может привести к поломке дорогостоящего устройства и повреждению внутренней отделки помещений. Во избежание плачевных последствий рассмотрим, как самостоятельно ставить обратный клапан на электрический водонагреватель и его функции.

Обратный клапан на водонагреватель

Принцип работы и устройство обратного клапана

Обратный клапан — это гидрозатвор, который содержит в своем корпусе два дросселя, расположенных перпендикулярно друг к другу. В центральном цилиндре, который последовательно подключается в магистраль, установлен основной дроссель. Его функция заключается в препятствии оттока воды из бойлера в систему водоснабжения.

Входящая сторона оборудована наружным резьбовым соединением (штуцер), называемым в народе «папа». Этот край наиболее подходит для подключения к нему гибкого водяного шланга, что практикуется в большинстве случаев.

Противоположная сторона оснащена муфтой (гайкой), в простонародии – «мамой». Это край является выходным отверстием устройства и накручивается на штуцер бойлера. Ставить гидрозатвор необходимо на патрубок холодной воды.

Перпендикулярно оси устройства находится ещё один клапан. Он отличается меньшими размерами.  Однако, пружина у данного дросселя имеет более мощное устройство. Его функция заключается в аварийном сбросе излишнего давления воды. Перпендикулярно размещённый сапун имеет название – предохранительный или срывной.

Схема устройства обратного клапана

Как работает клапан

Гидрозатвор выполняет защитную функцию системы водоснабжения от критических параметров давления в трубопроводе или водонагревательном оборудовании.

Основная причина критических ситуаций, это прекращение водоснабжения в основной магистрали, избыточный напор или перегрев электротитана. В этих случаях гидрозатвор препятствует оттоку воды из бойлера обратно в трубопровод или наоборот сбросит лишнее давление.

Принцип работы клапана довольно простой и состоит из следующих ступеней:

  • поступающий поток воды в устройство под различным уровнем давления оказывает воздействие на запорный элемент (тарелочка) и отжимает пружину, которая удерживала дроссель в закрытом состоянии;
  • после сжатия пружины напор следует через открывшееся окно далее в необходимом направлении;
  • если давление в системе падает, пружина закрывает обратный клапан и вода из бойлера не уходит обратно в водопровод.

Таким простым способом титан остаётся наполненным и не перегревается, так как многие пользователи оставляют бойлер включенным в электрическую сеть круглосуточно.

Принцип работы обратного клапана

Куда и как ставить обратный клапан на водонагреватель

Обратный клапан может поставляться в комплекте с бойлером. Но это зависит от производителя. Компании с популярным именем считают правильным решением обеспечить потребителя необходимым монтажным комплектом, вплоть до арматуры.

Если титан поставляется без гидрозатвора или появилась необходимость его поменять, то следует купить устройство самостоятельно. Его стоимость небольшая и составляет от 250 до 400 рублей.

Резьбовая часть соединений вопросов не создаёт. Большинство гидроклапанов рассчитаны на шаг резьбы ½ дюйма. А вот величина давления может значительно различаться. Для того, чтобы узнать необходимый параметр стоит заглянуть в руководство по эксплуатации бойлера.

Если приобрести гидрозатвор с характеристиками для меньшего давления, он будет регулярно капать с различной интенсивностью. В том случае, если гидрозаслон наоборот имеет большее значение, то при перегреве бойлера он не сработает. Это может привести к поломке или нарушению герметичности корпуса.

Место установки обратного клапана на бойлере

Замена предохранительного клапана на водонагревателе

Перед монтажом гидрозатвора необходимо обесточить нагреватель и слить из него воду. Для работы потребуется:

  • обратный клапан;
  • ключ разводной (2шт);
  • фум-лента/пакля;
  • сухая ветошь.

Процесс достаточно простой. Следует перекрыть воду. Затем, необходимо одним ключом удерживать корпус гидрозаслонки, а вторым отсоединить шланг от входного отверстия. После отсоединения шланга открутить устройство от бойлера. Очистить резьбовое соединение приёмного патрубка титана от старой пакли или фум-ленты.

Нанести несколько новых витков фум-ленты или пакли на приёмный патрубок и навернуть новый гидрозатвор. Затем не сильно протянуть соединение разводным ключом. После этого нанести на штуцер «папу» обратного клапана пару слоёв фум-ленты или пакли. Затем навернуть соединительную гайку водопроводного шланга. Открыть вентили кранов и проверить соединения на подтекание. Всё, монтаж завершён.

Если из дренажного отверстия будет подкапывать вода, не следует переживать, так как это нормальное явление. Обратный клапан работает и выполняет свою прямую функцию. Можно одеть на отвод тонкий прозрачный шланг и направить его в дренаж или канализацию.

Некоторые владельцы нагревателей пытаются спрятать обратный клапан с глаз долой. Преследуя свою цель, они могут поставить его на значительном удалении от бойлера.

Схема удалённого размещения гидрозатвора не воспрещается, но в таком случае нельзя устанавливать в этот промежуток запорные узлы или краны.

Кроме того, длинная вертикальная магистраль может создать дополнительное давление, что приведёт к регулярному холостому подтеканию.

Допустимое расстояние между титаном и гидрозатвором не должно составлять более двух метров. Превышение регламентированного расстояния влечёт неэффективную работу защитного устройства.

В случае регулярного перепада давления в водопроводе перед обратным клапаном рекомендуется поставить редуктор для воды.

Как открыть предохранительный клапан для водонагревателя

Нормальное или слегка увеличенное давление в трубопроводе не сможет прожать пружину предохранительного «срывного» дросселя. Для его открытия необходимо серьёзное усиление. За тарелкой форсунки есть дренажный отвод. Именно отсюда будет выходить излишнее давление воды.

Корпус перпендикулярного клапана может иметь конструкцию с заглушенным окончанием. В роли крышки иногда ставится резьбовая пробка. Если её снять, то появится доступ к винту под внутренний шестигранник. Но более популярны гидрозатворы с рычажком и винтом под отвёртку.

Предохранительный клапан

Вертикальное положение рычага держит дроссель предохранительного клапана закрытым.

Если его поднять вверх и перевести в горизонтальное состояние, то «срывной» дроссель откроется и сброс воды будет осуществлен через дренажный отвод.

На отводе могут быть рельефные грани или развальцовка на окончании для противоскольжения. Это необходимо для использования тонкого шланга для отвода воды в канализацию.

Иногда небольшой отвод используется для слива воды из бойлера. Это необходимо при демонтаже, профилактическом или ремонтном обслуживании водонагревателя, если отсутствует специальный штуцер для слива.

Все гидрозатворы имеют обозначение в виде стрелки на корпусе. Это информация о направлении потока воды при установке. Кроме этого, может размещаться информация о предельном давлении для срабатывания срывного клапана. Это могут быть цифры 0,7 МПа или 7 атмосфер.

Не пренебрегайте техническим регламентом при самостоятельной установке гидрозатвора на нагреватель. Желание сэкономить на установке обратного клапана может повлечь неприятную ситуацию.

Про ПОДРЫВной клапан водонагревателя

Бродя по закоулкам Шамбалы, наткнулся на классный сайт украинского коллеги. С удовольствием и благодарностью перепечатываю оттуда очень ценные сведения про невозвратно-подрывной клапан для водонагревателя.

Приветствую всех на сайте santeh.ks.ua

У многих владельцев накопительных водонагревателей часто возникают вопросы связанные с работой предохранительного или защитного клапана, стоящего на входе. В меру своих возможностей попытаюсь на них ответить.

Для чего нужен предохранительный клапан на бойлере

Предохранительный или защитный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды. (Точнее сказать, внутренне содержимое подрывника, а не оболочка клапана как тут).

Из школьного курса физики всем известно, что вода при нагревании расширяется. При нагреве воды до 80-90 градусов её объём увеличивается примерно на три процента. То есть в пятидесятилитровом бойлере должно куда то деться 1,5 литра воды.

Для сброса этого лишнего объёма и предназначен предохранительный клапан.

пользователя к электрическому водонагревателю Ariston

4.2 Подключение к водопроводу

• Вверните предохранительный клапан (A), который входит в комплект поставки водонагревателя, во входной патрубок водонагревателя, обозначенный синим цветом (см. рис. 7).• Подсоедините магистраль холодной воды (B) к нижнему патрубку предохранительного клапана.• Подсоедините сливную трубу (C) к дренажному патрубку предохранительного клапана.

Свободный конец сливной трубы должен сообщаться с атмосферой. Сливная труба должна располагаться с уклоном вниз, запрещается направлять ее на пользователя.• Подсоедините линию горячей воды (D) к выходному патрубку водонагревателя, отмеченному красным цветом.

• Подводящий и отводящий патрубки должны быть рассчитаны на давление воды порядка 0,6 МПа и температуру 95 °С.

• Чтобы не повредить предохранительный клапан, не вворачивайте его в водонагреватель слишком сильно.

• Если давление в сети водоснабжения близко к давлению срабатывания предохранительного клапана, установите на линии подвода воды редуктор уменьшения давления на удалении от водонагревателя.• Если в магистрали подвода холодной воды установлен кран, он должен быть постоянно открыт.

• При нормальной работе водонагревателя во время нагрева из дренажного патрубка предохранительного клапана может капать вода, это означает, что из устройства стравливается давление.

7. Моменты, требующие внимания

8. При давлении воды, превышающем 6 бар, на сливном отверстии предохранительного клапана могут появиться капли воды или возникнуть течь.
• Редкое появление капель воды на сливном отверстии предохранительного клапана означает нормальную работу нагревателя.

• Частое появление капель воды на сливном отверстии предохранительного клапана означает, что давление воды превышает норму.

В этом случае на трубе подвода холодной воды необходимо установить редуктор для уменьшения давления, который должен располагаться на максимально удаленном расстоянии от нагревателя.

• Для отвода образующихся капель воды, может быть использована отводящая трубка, конец которой должен быть направлен вниз и не быть закрытым.

Почему капает вода из клапана бойлера

Для того что бы ответить на этот вопрос нужно понять принцип работы предохранительного клапана.

Клапан для бойлера состоит из нескольких частей. Первая часть, это обратный клапан. Вторая часть, это подрывной клапан. Допустим, бойлер наполняется холодной водой с давлением 4-5 кг.

Наполнили, закрыли краны, давление выровнялось и стало одинаковым что в водопроводе, что в бойлере. Включился ТЭН и вода начала нагреваться и соответственно расширяться. Та часть предохранительного клапана, которая выполняет функции обратного, не даёт выдавливаться лишней воде в домовую систему холодной воды.

В это время вступает в действие предохранительная часть клапана. На рисунке она обозначена красной стрелкой. В принципе это обычная подпружиненная заглушка. Пружина на ней настроена таким образом, что сжиматься начинает при давлении более 7 кг. Увеличилось давление внутри бойлера, начало капать с клапана.

Капать также будет если в Вашей водопроводной сети давление выше семи килограмм. В этом случае необходима установка редуктора.

Как устроен предохранительный клапан

Итак, берём обычный клапан от обычного бойлера.

Ручка для принудительного сброса давления есть не на всех клапанах. Какой-то особой роли в работе клапана она не играет. Так, периодически, раз в полгода открыть-закрыть для проверки работоспособности.

Разберёмся подробнее, что же находится внутри. А внутри находятся 3 (три) самостоятельно работающих клапана.

1. Сам предохранительный клапан

2. Обратный клапан

3. Перепускной клапан

Предохранительный или подрывной клапан

Его назначение — предотвратить аварию. Предохранительный клапан состоит из металлического штока с заглушкой на конце (1), мощной пружины (2) и штуцера для сброса воды (3).

Как он работает? Да просто.

Допустим, на нашем клапане написано 6 бар. При нагреве вода внутри бойлера начинает расширяться. Так как деваться ей некуда, начинает расти давление внутри бака. Как только давление вырастет до 6 бар, шток сожмёт пружину и лишняя вода вытечет через штуцер. В реальности всё это происходит плавно и вода через штуцер просто выкапывает.

Обратный клапан

В бойлер воду пропускает, обратно нет. Состоит из резиновой заглушки (1), пластикового штока (2) и пружины (3). Пружина в обратном клапане, в отличии от предохранительного, слабая. Ей нужно только зафиксировать заглушку на седле клапана.

Не надо ждать от этого клапана такой же чёткой работы, как на водопроводных обратных клапанах. Перед ним не стоит задача удерживать обратный поток под давлением. Он защищает бойлер от несанкционированного вытекания воды. Проще говоря, чтобы с него не ушла вода в случае аварии или отсутствия воды в подающей магистрали. Иногда в комплекте к титанам идут подрывники без невозвратника.

Перепускной клапан

Неприметный и очень важный клапан. Перепускной клапан, это шток обратного клапана (1) с небольшой пружиной (2). Открывается в обратную сторону от обратного клапана. Звучит абсурдно, но это так.

Попробуем разобраться, что же в нём такого важного. Есть предохранительный клапан. Его задача — сбросить давление выше 6 бар.

А что происходит с баком бойлера до 6 бар? Вода нагревается, расширяется. Давление растёт, пусть не критично: 4 — 4,5 — 5 — 5,5 бар. Бойлер не резиновый мячик и бак у него сварен из листовой стали, а не из танковой брони. Естественно происходит деформация. Бак пытается раздуться. Появляются микротрещины на эмали и сварочных швах. Вот бы это лишнее давление куда-нибудь сдуть при случае.

И тут на помощь приходит перепускной клапан. Как он работает? Квартира. Бойлер греет. Давление в нём растёт. Включаете стиральную машину. Она начинает набирать воду.

Давление воды в трубах немного падает, перепускной клапан видит это, открывается и сбрасывает лишнее давление с бойлера в магистраль. Давление в баке выравнивается до водопроводного. Бойлер продолжает греть дальше.

Не обязательно стиралка, это может быть бачок унитаза или любой кран.

Сбросной клапан вверх ногами

На небольших, как правило, кухонных водонагревателях штуцера подключения часто смотрят вверх. И если обычный клапан установить прямо на штуцер, носик тоже будет смотреть вверх. При этом вода будет подкапывать на корпус бойлера из-под штока ручки. А вот такая конструкция может уберечь от подтекания «за шиворот» титана.

Но обычно такого эксклюзива нет под рукой. И приходится устанавливать на входе в титан изогнутую трубку (или шланг), на конце которой уже крепится подрывник носиком вниз. Или ставить сбросник боком.

Почему не капает вода из предохранительного клапана

Этому может быть несколько причин.

  1. Низкая температура нагрева. Некоторые владельцы водонагревателей, пытаясь сэкономить на электричестве, устанавливают температуру нагрева воды в районе 40 градусов. Чтобы пользоваться горячей водой без подмеса холодной. Вместе с экономией получают бойлер, кишащий всякими бактериями. Подробней об этом написано в статье «Когда чистить бойлер».
  2. Неисправность клапана. Клапан может забиться грязью и накипью. Или изначально может быть неисправным. Визуально это проконтролировать невозможно.
  3. Утечка горячей воды через неисправный смеситель.

Можно ли предохранительный клапан заменить обратным

Частенько приходится наблюдать картину.

Установка обратного клапана вместо предохранительного недопустима. В этом случае бак бойлера работает как воздушный шарик. А представьте, что произойдёт, если выйдет из строя реле температуры. ТЭН начнёт нагревать воду до кипения. Давление внутри бака начнёт увеличиваться.

При повышении давления до 10 атм. температура кипения воды будет около 180 градусов. Выше – больше. Допустим, ТЭН нагрел воду до 150 градусов. Бак с честью выдержал возросшее давление. И в этот момент кто-то открывает кран горячей воды или лопается шланг смесителя.

Резко падает давление внутри бака. Температура кипения воды снижается до 100 градусов. Но нагрета она была до 150. Происходит мгновенное вскипание, выделение громадного количества водяного пара, резкое повышение давления и небольшой ядерный взрыв в отдельно взятой квартире.

Примеры ниже на видео.

Подобная ситуация может произойти и с неисправным предохранительным клапаном.

Как проверить предохранительный клапан

В домашних условиях проверка предохранительного клапана проходит по принципу – капает, не капает. Отодвигаем собачку-флажок и наблюдаем капельки из носика. Включили температуру нагрева на максимум и ждём капель. Существует практика периодической замены клапанов на новые, с обязательным контролем их работоспособности после установки.

Итог

Клапан, несмотря на свои размеры, является важнейшим элементом безопасности. Длительная работоспособность Вашего водонагревателя, здоровье Ваших близких зависят от этого небольшого латунного устройства.

Удачи Вам в делах! Буду очень признателен за ссылку в социальных сетях.

Источник santeh.ks.ua

Еще несколько фото/видео о взрывах водонагревателей

24 февраля 2016 г.
В Чукотском автономном округе проводится доследственная проверка по факту взрыва электрического водонагревателя в жилом доме

По предварительным данным следствия, взрыв произошел в квартире на верхнем этаже трехэтажного жилого дома из-за перегрева электрического водонагревателя у которого вышел из строя датчик терморегулятора.

В результате взрыва произошло обрушение бетонной панели крыши-перекрытия и частично лестничного марша между вторым и третьим этажами подъезда.

Одна пострадавшая женщина доставлена в больницу с подозрением на сотрясение головного мозга и ушибами грудной клетки и ноги. Степень тяжести вреда здоровью устанавливается.

: 3 нояб. 2015 г.

Жители одной из пятиэтажек Караганды оказались в сложной ситуации. В квартире на втором этаже взорвался электрический водонагреватель. Хлопок был таким мощным, что разрушились межкомнатные перегородки и стена в соседнюю квартиру. Теперь люди говорят, что вся конструкция просела, и опасаются жить в этом доме.

: 26 авг. 2015 г.

В Слюдянке в квартире взорвался водонагреватель.

17-е июля 2013 г.Республика САХА (Якутия), г. Алдан.

Взрыв водонагревателя произошёл в 5:45 когда все люди спали. К счастью никто не пострадал. Стена перед кроватью упала в угол комнаты не затронув людей. Последствия напоминают взрыв гранаты или газового баллона но никак не ассоциируются со взрывом водонагревателя.

Взрыв был такой силы, что пластиковое окно находящееся напротив ванной комнаты выбросило на 10 метров. Пострадали соседи. У них разрушены и смещены несущие стены. Пострадало так же окно в квартире соседнего дома.

Оно было разбито летящими осколками и предметами Водонагреватель был фирмы «POLARIS» или «ARISTON». Причина взрыва не ясна.

18 Окт 2012 г.

В ночь на 17 октября 2012 г. на пульт дежурной части МЧС поступило экстренное сообщение о взрыве в Аргаяшской школе №2. Сразу же на место выехали пожарные, скорая помощь, энергетики. Выяснилось, что в школьной столовой взорвался водонагреватель.

Загружено 23 Сен 2011 г.

Жителей одного из домов в поселке Большая картель Комсомольского района сегодня разбудил мощный хлопок. Предположительно взорвался водонагреватель.

Загружено 11 Авг 2011 г.

В среду в детском саду в Забайкальском крае произошел взрыв. Как сообщил Следственный комитет РФ, по предварительным данным, он мог случиться из-за неисправности водонагревателя.

Последствия взрыва бытового водонагревателя.

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере.

Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана.

Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее.

Почему важно наличие обратного и предохранительного клапана

При продаже водонагревателей предохранительный клапан уже установлен, поскольку является обязательным компонентом. Тем не менее, перенос водонагревателя на другую стену может сопровождаться утерей детали.

Избегайте мастеров, которые при переносе водонагревателя вместо предохранителей могут врезать обратный клапан.

Неправильная обвязка бойлера может стать угрозой не только для здоровья, но и для жизни людей. Это связано с тем, что при нагреве воды термодинамическое действие часто выходит из-под контроля, делая из бойлера взрывное устройство. Внутри бака скапливается давление и большое количество пара, что приводит к взрыву.

Предохранительный клапан в такой же ситуации работает совсем по-другому: при достижении критической температуры и давления пружина в цилиндре сжимается и жидкость с паром выходят наружу. Это быстро приводит к нормализации давления в системе. Установка предохранительного элемента на водонагреватель – обязательное требование!

Ни в коем случае не занимайтесь установкой и подключением бойлера своими руками, вызывайте сантехника, который быстро и надежно произведет все нужные действия.

Советы по выбору модели

Мы уже упоминали о том, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам нужно будет озадачиться поиском и установкой этого элемента случае:

  • утери;
  • износа или поломки элемента.

Как правильно подобрать элемент? Сделать это можно у поставщиков водонагревателей по номеру модели.

Обратите внимание на совет! Покупать клапан с маленьким или, наоборот, большим значением предельно допустимого значения не следует! Например, в первом случае будет возникать постоянная течь на бойлере или из бака, а во втором случае – есть вероятность, что клапан не будет корректно функционировать при возникновении аварийного давления.

Резьба на элементе должна четко совпадать с монтажными штуцерами. Учтите, что для формирования плотного соединения дополнительно понадобится льняная нить и резиновая прокладка.

Инструкция по обвязке

Обвязка бойлера включает обязательную установку предохранительного клапана. Для подводки ХВС понадобится ПВХ труба и непосредственно сам элемент. Тем не менее, оптимальным считается вариант подключения с использованием американки, сливного крана и тройника.

Латунный тройник

Не стоит экономить на таком дешевом элементе, который обеспечивает безопасность. Предохранительный клапан продлевает срок службы водонагревателя, выполняя защитную функцию, а его эксплуатация без этого устройства категорически запрещена нормативными документами.

Источник

как подключить бойлер с максимальным КПД

зачем нужен обратный клапан на водонагреватель

Клапан для водонагревателя: какой нужен и зачем

Предохранительный клапан для бойлера. Есть ли потребность в его установке?

Большинство владельцев накопительных водонагревателей часто задаются вопросами, касающимися предохранительных (защитных) клапанов, расположенных на входе. С их помощью установка лучше и дольше служит, но без соответствующего обслуживания может выйти из строя. Что делать, если предохранительный клапан для бойлера течет? Как справляться с неисправностями, и зачем он вообще устанавливается? Обсудим ниже.

Содержание

Для чего нужен?

Данный элемент водонагревателя призван обеспечить безопасность устройства в случае перепадов давления, возникающих в процессе эксплуатации. Жидкие теплоносители при нагревании имеют свойство расширяться. Если ее температура превысит 80-90°, то ее объемы увеличатся до 3%. Таким образом, в классическом нагревателе в 50 л необходимо куда-то девать 1,5 л воды. Основной принцип работы предохранительного клапана для бойлера – это сброс лишних объемов горячей воды.

Если не установить защиту, о правильном функционировании водонагревателя можно забыть, даже при соблюдении остальных рекомендаций по эксплуатации. Рано или поздно, произойдет выход на пределы напора подачи, и излишки теплоносителя будут выводиться в пространство водопроводных труб или в унитазный бак. Это не только энергозатратно, но и приводит к неприятностям со временем.

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Устройство

Предохранительный клапан в разборе

Устройство предохранительного клапана в бойлер незамысловато. Но для его установки и починки необходимо знать, из чего он состоит. Внешне напоминают сантехнические тройники. Форма такая не с проста, ведь элемент одновременно служит:

  • запорным краном;
  • обратным клапаном;
  • предохранительным клапаном.

Существует три типа предохранительных клапанов:

  • для емкостей менее 50 л;
  • для емкостей от 50 до 200 л;
  • для емкостей от 200 л.

Классические «домашние» водонагреватели обустраиваются клапанами из 1- и 2-ой группы. Они не требовательные и дешевые.

Предохранительный клапан – это пара фрагментов цилиндрической формы, имеющих общую плоскость. Составные фрагменты разняться размерами. В большем находится тарельчатый клапан, который поджат пружиной. Благодаря его конструкции, вода стекает в одном направлении. Второй же цилиндрический фрагмент:

  • помещен перпендикулярно основному;
  • не имеет выходного отверстия (заглушен снаружи);
  • оборудован сливным патрубком для отвода теплоносителя.

Внутри меньший цилиндр имеет тарельчатый клапан с противоположным срабатыванием.

Течет из клапана? Что делать?

Если из предохранительного клапана для бойлера капаетили течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Если капает при нагреве воды — ничего страшного, так как вода расширяется при нагреве и образуется лишняя жидкость, которая способствует сбросу лишних бар.

Когда беспрестанно течет или без нагрева, то:

  • слишком высокое давление;
  • предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Установка. Куда ставить?

Дабы бойлер работал без проблем, установка предохранительного клапана – необходимость. Многие производители комплектуют водонагреватели фирменными клапанами. В случае если его нет, необходимо купить. Выбирать надо, исходя из допустимого давления. Эта информация указывается в инструкции.

Монтаж выполняется, как с использованием переходников, так и без них. Придется следовать определенным правилам.

Элемент обязательно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.

Правильное размещение клапана – между запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а потом на него накручивается кран.

Монтаж элемента осуществляется исключительно с учетом направления стрелок. Каждое соединение обрабатывается герметиком.

Резьба затягивается плотно во избежание протеканий в будущем. Но слишком напирать не стоит, так как можно сорвать резьбу или повредить корпус из бронзы.

Установка предохранительного клапана для бойлера не всегда проходит по одному алгоритму, так как водонагреватели отличаются друг от друга, как и клапаны. Многие модификации оснащены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу  ослабления/подтягивания прижимной пружины. Нужно понимать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные попытки отрегулировать.

Дабы проверить качество установки клапана — набирается вода. При появлении течи можно попытаться слегка затягивать резьбу, пока не перестанет капать. Если течь сильная, придется переделывать.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

  1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
  2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

  1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
  2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
  3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Читайте так же:

Источник

Комментировать
0
951 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
