воздуховоды для вентиляции: виды и размеры

Вентиляционные каналы могут изготавливаться из различных материалов – оцинкованной листовой стали, черной жести, а также из различных полимеров. В последние десятилетия пластиковые воздуховоды для вентиляции стали наиболее предпочтительной альтернативой классическому варианту из листовой стали.

Виды пластиковых воздуховодов

Все пластиковые воздуховоды, использующиеся для создания вентиляционных каналов, условно можно разделить на несколько типов, в зависимости от следующих параметров:

  • материала изготовления;
  • вида сечения;
  • степени жесткости;
  • способу соединения элементов между собой.

В качестве основного материала для пластиковых воздуховодов используются различные полимерные составы, подходящие для этих целей:

  • поливинилхлорид (ПВХ);
  • фторопласт;
  • полипропилен;
  • полиэтилен низкого давления;
  • винипласт;
  • металлопластик.

Поливинилхлорид сегодня широко используется для изготовления различных трубопроводов. Основные его свойства – высокая прочность, устойчивость к коррозийным воздействиям. Температурный эксплуатационный режим составляет от -50 до +90°С. В этих пределах ПВХ не деформируется и не теряет своих эксплуатационных свойств.

Фторопласт относительно недавно стал применяться для изготовления труб, и, в частности, вентиляционных воздуховодов. Главный плюс этого материала – устойчивость к агрессивным воздействиям химически активных сред. Фторопластовые воздуховоды с успехом могут применяться на предприятиях, с возможной концентрацией в воздухе паров различных химикатов – нефтеперерабатывающей, фармацевтической и химической отрасли промышленности.

Еще одно преимущество фторопласта – самый высокий среди полимеров коэффициент скольжения. Вследствие этого воздух проходит по таким трубам практически без турбулентных завихрений, что делает фторопластовые воздуховоды рекордсменами по КПД. Температурный эксплуатационный режим фторопластовых воздуховодов – от -100 до +250°С.

Главное преимущество воздухопроводов из полипропилена – бюджетная стоимость. Они могут кратковременно выдерживать повышение температуры транспортируемого воздуха до 110°С, не деформируясь и не теряя своих характеристик. Но по достижении t 140°С полипропилен начинает плавиться. Еще один недостаток данного материала – высокая горючесть. Поэтому применять воздуховоды из полипропилена запрещено применять для вентиляции помещений, где имеются источники открытого огня – например, для кухонь с газовыми варочными плитами.

Металлопластиковые воздухопроводы представляют собой сложную конструкцию, состоящую из двух слоев – внутреннего и внешнего, – тонкой жести, либо оцинкованной стали, промежуток между которыми заполняется вспененными полимерами. Металлическая оболочка выполняет защитную функцию, предохраняя вентканалы от механических повреждений, исключают опасность возгорания при краткосрочном воздействии открытого огня.

Внимание! Использовать вентканалы, изготовленные из пластика допустимо исключительно в тех помещениях, где нет непосредственной угрозы возгорания. Монтаж пластиковых воздухопроводов должен производиться в точном соответствии с требованиями СНиПов и ГОСТов.

Размеры и форма сечения

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

Например, для обустройства вентсистем в крупных торгово-развлекательных центрах, учебных и административных зданиях.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.

Гибкие и жесткие воздуховоды

При монтаже вентканалов могут применяться полимерные воздуховоды трёх типов жёсткости:

  • Жесткие. Наиболее часто встречающийся тип вентканалов. Могут иметь как круглое, так и прямоугольное сечение. Преимущество перед гибкими и полужесткими вариантами – уменьшенное количество точек крепежа.
  • Гибкие. Исполняются в виде гофрированных труб, способных свободно изгибаться под различными углами. Дают возможность монтировать вентиляционные системы сложной конфигурации, без использования большого количества доборных стыковочных элементов. Минус – гофрированная поверхность тормозит поток воздуха, снижая производительность таких систем.
  • Полужесткие. Представляют собой переходную форму, между жёсткими и гибкими воздухопроводами. Являются достаточно эластичными для создания обводов под небольшими углами перегиба, закруглений не слишком маленького диаметра.

Внимание! Не стоит останавливать свой выбор на каком-то одном варианте. Благодаря большому наличию в розничной продаже доборных элементов и фитингов, можно смонтировать комплексную вентсистему, применив на прямых участках жёсткие каналы, а на углах – гофрированные или полужесткие.

Преимущества пластика для производства воздуховодов

Вентиляционные каналы, отлитые из полимерных материалов, обладают целым рядом преимуществ перед своими ближайшими конкурентами – стальными воздухопроводами.

Среди главных преимуществом пластиковых вентсистем следует отметить:

  • Главное преимущество пластика перед металлом – это 100% устойчивость к воздействию влаги. В результате, полимерные воздуховоды могут десятилетиями работать в помещениях с повышенной влажностью воздуха – санузлах, ванных комнатах, саунах, бассейнах. Это также удешевляет себестоимость монтажа вентсистем в таких помещениях благодаря отсутствию необходимости предусматривать гидроизоляцию вентиляционных каналов.
  • Бюджетная стоимость. Цена на полимерные изделия в целом в 2-3 раза ниже, нежели на воздуховоды аналогичной длины, изготовленные из оцинкованной листовой стали.
  • Более гладкая поверхность внутренней части пластиковых каналов способствует более быстрому течению по ним воздуха. В результате производительность вентиляционных систем, выполненных из полимеров, намного выше, чем у металлических аналогов.
  • Простота монтажа благодаря легкости и технологичности материала. Нарезать полимерные каналы на нужные отрезки можно прямо на месте монтажа, а для их стыковки не нужны никакие специальные инструменты.
  • Экологичность материала. Полимеры, использующиеся для производства вентиляционных каналов, не выделяют в процессе эксплуатации в воздух никаких токсичных веществ. Поэтому пластиковые воздухопроводы разрешено использовать даже в таких помещениях, как спальная или детская комната.

Обратите внимание! Единственный минус полимерных материалов – боязнь высоких температур и открытого огня.

Расчёт оптимального сечения пластикового воздуховода

Прежде, чем приступить к монтажу вентсистемы, следует произвести тщательный расчёт её производительности, необходимой для эффективного воздухообмена. Этот расчет производится еще на этапе проектирования, и опирается на ряд факторов – объем внутреннего пространства здания, количество находящихся в нём людей и т.д.

Объемы воздухообмена для каждого типа помещений регламентированы положениями СНиП №41.01 от 2003г., а также МГСН №3.01.01. Согласно этим регламентам, средний показатель воздухообмена для жилых квартир и домов составляет 50-60 кубометров в час на одного жильца, а минимальный показатель – не менее 30 м3 на человека в час.

Также имеется несколько формул для расчета необходимой производительности вентсистем:

  • По количеству жильцов: Мв = Кл х Р.норм., где Мв – мощность вентиляционной системы, Кл – количество людей, постоянно находящихся в квартире, Р. Норм. – норматив расхода воздуха на 1 человека в час (от 30 до 60 кубометров/час).
  • По кратности воздухообмена: Мв = Кр. х S х Н, где Мв – мощность вентсистемы, Кр. – кратность обмена воздуха, S – общая площадь вентилируемых помещений, Н- высота потолков. Кратность является постоянной расчетной величиной, составляющей для жилых комнат 1-2, а для офисов и прочих общественных зданий – 2-3. Итоговое значение вычислений, необходимая мощность вентсистемы выражается в м3/час.

Получив значение необходимой мощности вентиляции для данного здания, приступаем к расчету сечения воздуховода, который производится по формуле:

Sc. = L х const. / V

Sc. – искомая площадь сечения, L – расход воздуха в помещениях (м3 в час); const. – постоянное значение, равное 2,77; V – скорость течения воздуха внутри воздухопровода.

Типы соединения пластиковых воздуховодов

Самые распространенные на сегодня способы соединения пластиковых элементов вентсистем – фланцевые и бесфланцевые. Фланцевые соединения крепятся к отдельным элементам канала при помощи заклепок, или шурупов. Для герметизации стыков используются резиновые или полимерные уплотнительные ленты.

Бесфланцевое соединение подразумевает стыковку деталей воздуховода при помощи накладного бандажа из листового металла и стальных реек. Получение нужной конфигурации вентиляционного канала достигается при помощи доборных элементов различной конфигурации – тройников; колен, выполненных под разными углами изгиба; отводов; переходников и диффузоров.

Особенности монтажа гибкого воздуховода

Монтаж гибких пластиковых воздуховодных каналов производится в несколько шагов:

  1. Сначала делается разметка всей линии вентиляционной магистрали.
  2. Вдоль траектории прохода вентканалов устанавливаются крепления на расстоянии не более 40 см друг от друга.
  3. На креплениях фиксируются хомуты, в которые будут помещены элементы воздухопровода.
  4. Измерение необходимой длины и нарезка фрагментов воздуховода.
  5. Установка отдельных элементов вентиляционной системы с фиксацией их между собой при помощи фитингов и прочих доборных деталей.
  6. При необходимости производится монтаж отводов от общего вентканала в соседние комнаты.

Источник

Воздуховоды в вентиляции. Какие бывают

Статья по теме: изразцы

воздуховоды для вентиляции: виды и размеры

Выбор формы и материала пластиковых вентиляционных труб — таблицы размеров и сечений

Какие воздуховоды для вентиляции лучше: виды, расчет диаметра и длины для монтажа

Доброе время суток, уважаемый читатель! Естественная вентиляция, если она конечно имеется в квартире, явно не в состоянии справиться со своей работой, особенно на кухне, в ванной и туалете. Если хотите, чтобы воздух в вашем жилище был всегда чистым и свежим, а стены не сырели и не покрывались плесенью, дополните естественное проветривание механической системой. В её состав входят воздуховоды для вентиляции и специальное оборудование, обеспечивающее регулярный отток загрязнённого воздуха и поступление свежих воздушных потоков.

Оглавление

Из чего делают воздуховоды?

Для изготовления воздуховодов для вытяжки используют разные марки стали, модифицированный поливинилхлорид (ПВХ), полипропилен, стеклоткань, алюминий и металлопластик.

Из какого материала выбрать воздуховоды, зависит от размеров и назначения конкретного помещения или здания и проекта вентиляционной системы.

Пластик: плюсы и минусы материала

Пластиковые воздуховоды всё чаще используются для устройства вентиляции, уверенно вытесняя жестяные трубы. Они обладают отличными эксплуатационными качествами:

  • высокой герметичностью;
  • устойчивостью к воздействию химических веществ;
  • стойкостью к ультрафиолетовому излучению;
  • экологической чистотой;
  • не меняют своих качеств при температурах в диапазоне от 0ºС до +85ºС;
  • легко режутся и монтируются;
  • просты в уходе — отлично чистятся и моются любым бытовым средством;
  • абсолютно не подвержены коррозии;
  • широким ассортиментом типоразмеров профиля и толщины стенки;
  • износоустойчивостью;
  • хорошей звукоизоляцией;
  • низкой сопротивляемостью воздуху, благодаря гладкости внутренних поверхностей;
  • небольшим весом и ценой.

Однако трубы для вентиляции из пластика имеют низкую стойкость к воздействию механических ударных нагрузок и слабую огнестойкость, поэтому не применяются для устройства дымохода.

Металлические воздуховоды: плюсы и минусы материала

Металлические воздуховоды более прочные и огнеупорные, чем пластиковые, обладают достаточной стойкостью к коррозии, механическому воздействию, устойчивостью к агрессивным средам, перепадам температур и долговечны в использовании.

Минусами металлических воздуховодов являются:

  • большой вес, а значит их труднее крепить и соединять;
  • они более шумные;
  • обладают шероховатой внутренней поверхностью;
  • способные накапливать статическое электричество;
  • стальные трубы — подвержены коррозии, а из алюминия и нержавейки — слишком дорогие.

Технология производства металлических труб

В качестве заготовок для изготовления жёстких стальных вентиляционных рукавов используют в основном тонкие листы чёрной, гальванизированной, оцинкованной, нержавеющей стали или алюминия. Производятся металлическая воздухозаборная труба по двум принципиально отличным друг от друга технологиям.

  • Для изготовления прямошовного воздуховода развёртку вырезают на гильотинных станках из листа стали. Затем её в холодном состоянии гнут по всей длине с помощью профилегибочного станка, образуя замкнутый контур. Края соединяют сваркой или фальцевым соединением;
  • Спирально — навивная технология предусматривает использование металлического штрипса (ленты), который свивается на специальных станках в жёсткую трубу. Станки укомплектованы набором матриц, позволяющих выпускать изделия с различной толщиной стенки и диаметром.

Гофрированная труба: плюсы и минусы материала

Гибкие гофрированные вентиляционные трубы представляют собой каркас из жёсткой стальной проволоки, свитой спиралью, который снаружи и изнутри покрыт гофрированной фольгой или полиэфирной тканью. Они просты в сборке, ремонте и транспортировке. Такой воздуховод можно многократно сгибать в любую сторону и растягивать. Фольгированная гофротруба выдерживает нагрев до +140ºС, тканевые — не выше +90ºС.

Гофрированная труба из стали или алюминия по степени гибкости относится к группе полужёстких материалов. Из неё получается достаточно прочные и лёгкие воздухопроводы. Они характеризуются:

  • огнестойкостью;
  • герметичностью;
  • износостойкостью;
  • высокой технологичностью;
  • ремонтопригодностью;
  • небольшим весом;
  • способностью не накапливать статическое электричество;
  • их не нужно заземлять;
  • диапазон рабочих температур алюминиевых гофротруб — от −35ºС до +270ºС;
  • стальные гофротрубы более жаростойкие и выдерживают нагрев до +900ºС;
  • стойкостью к длительному воздействию ультрафиолета;
  • экономичностью. Гибкие гофрированные трубы для вентиляции могут растягиваться и изгибаться под углом, что позволяет сэкономить на приобретении фитингов.

Однако существует ряд запретов на использование алюминиевой гофрированной трубы:

  • алюминий не выдерживает слишком высокие температуры и может расплавиться;
  • гофрированная внутренняя поверхность создаёт препятствие движению воздуха, снижает его скорость и вызывает шум.

Сечение и размеры

Выбор размеров сечения должен основываться на нормативном значении скорости движения потока. Так для жилых домов этот показатель в ответвлениях составляет 4 м/с, для зданий общественного пользования — 5 м/с, производственного назначения — 9 м/с. При других скоростях гул в системе будет мешать людям.

Стандартные размеры согласно ВСН 353-86 и СНиП 41-01-2003 составляют:

  • для круглых воздуховодов: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм;
  • для прямоугольных и квадратных воздуховодов длины стенок в поперечном сечении варьируются от 100 мм до 3200 мм.

Какие лучше, круглые или прямоугольные?

Выбор применения круглых или прямоугольных воздуховодов для сооружения вентиляционной системы основывается на таких параметрах, как площадь здания, особенности расположения каналов и их конфигурация, требования к уровню шума в помещении.

При проектировании также учитывается температурно-влажностный режим и принятые решения по оформлению интерьера. В прямоугольных вентиляционных системах возможна утечка воздуха из-за использования при монтаже двух фланцев, секции круглых воздухопроводов соединяются с помощью одного фитинга, поэтому они более герметичны.

Каналы круглого сечения гораздо легче чистить, чем прямоугольного профиля, они менее шумные, но хуже смотрятся в интерьере.

Однако их труднее спрятать за элементами декора в помещении.

Соединительные элементы и фитинги

Для соединения секций воздухопроводов, подключения вентиляционного оборудования используются различные виды метизных деталей и фитингов. Перечень таких элементов состоит из:

  1. ниппеля — детали, предназначенной для обеспечения уплотнения соединений воздуховодов. Обычно ниппеля имеют левую и правую резьбу одновременно, что позволяет закреплять два конца труб одновременно;
  2. муфты — соединительный элемент воздуховодов с круглым сечением;
  3. отводов 30º, 45º, 60º, 90º — используются для изменения направления движения воздуха под определённым углом при обходе препятствий во время монтажа системы;
  4. круглого перехода — применяются для сочленения труб разного диаметра, соединения фасонных элементов с сечением круглой формы;
  5. тройника — детали для соединения двух ответвлений трубопроводов с магистральной линией;
  6. врезки круглого или прямоугольного сечения — заменяют тройник и позволяют осуществить подсоединение элементов в готовую конструкцию;
  7. заглушки — регулируют поток воздуха, защищают систему вентиляции от попадания инородных предметов и мусора;
  8. утки(отвода S — образной формы) — способствует изменению уровня воздуховодов;
  9. зонта круглого — защищают наружную часть воздуховода от атмосферных осадков;
  10. крестовины — детали для соединения под прямым углом трёх ответвлений в один общий воздуховод;
  11. перехода с прямоугольного сечения на круглое — применяется для соединения частей вентсистемы разного типоразмера.

Где какое сечение применяют

Модели с прямоугольной формой сечения не самый идеальный вариант для воздуховода, связано это с неудовлетворительной аэродинамикой и более сложным монтажом. Однако с их помощью можно сэкономить пространство, так как стенки трубы максимально прилегают к поверхностям без дополнительных креплений. Это преимущество ставит прямоугольные короба на первое место для обустройства вентиляции в жилых помещениях и офисах небольшой площади.

Для промышленной вентиляционной системы, под вытяжку более подходят практичные и удобные в работе воздуховоды круглой формы.

Они оказывают меньшее сопротивление воздуху, и обладают высоким уровнем жёсткости и герметичности. К тому же, круглые вытяжные трубы менее материалоёмкие, поэтому при одинаковой пропускной способности стоят дешевле, и их намного выгоднее использовать на больших объектах.

Как рассчитать диаметр и длину

Чтобы самостоятельно выполнить расчёты диаметра трубы для вытяжки необходимо знать размеры помещения и норму кратности воздухообмена в помещении. Её для жилых домов можно выбрать по таблице кратности воздухообмена:

Затем выполняют следующие расчёты:

  • Вычисляют объём каждой комнаты, перемножая три её размера.
  • Для определения необходимого объёма воздуха используют формулу:

  • Все значения L округляют в большую сторону, так чтобы полученные цифры были кратны 5.
  • Суммируют объём притока каждой комнаты.
  • Нормативное значение скорости для жилых помещений определяют по таблице:

  • Находят подходящий диаметр вентиляционных труб по диаграмме:

  • Длину наружного участка трубы для вытяжки определяют в зависимости от её диаметра по таблице, в которой столбец слева представлен размерами ширины трубы, в ячейках указана площадь её сечения. Размер участка воздуховода, введенный наружу занимает верхнюю строчку.

Расчёт с помощью программы

Для расчёта вентиляции можно воспользоваться специальной программой. В качестве исходных данных здесь берут оптимальное значение объёма приточного воздуха, который определяется в зависимости от назначения помещения. Также в расчёте учитывается:

  • средняя температура внутри и снаружи;
  • геометрическая форма воздуховодов;
  • материал изготовления, который имеет разную шероховатость и сопротивление потоку воздуха.

В результате программа выдаёт все необходимые размеры воздуховодов для устройства вентиляционной системы, обеспечивающую достаточную циркуляцию воздуха.

Последствия плохой вентиляции

Необходимость обеспечения системой вентиляции каждого жилого и производственного объекта устанавливают действующие строительные и гигиенические нормы пользования помещением. В её функции входит поддержание оптимального воздухообмена, создание благоприятного микроклимата для работы и отдыха путём снижения переизбытка тепла, влаги и загрязнений.

Длительное нахождение в помещении, где в работе системы вентиляции имеются нарушения или она рассчитана неверно, может привести к снижению иммунитета, развитию инфекционных заболеваний, возникновению болезней дыхательной системы.

Излишне влажная и тёплая среда способствует развитию болезнетворных организмов, плесени, грибковых отложений на поверхности стен, потолка и даже элементах мебели.

Производители

Долгое время лидирующую роль на российском рынке воздуховодов занимали европейские производители: польская компания VTS Clima, компании из Швеции — Systemair (Kanalflakt) и Ostberg, немецкие фирмы Wolter и Korf.

Сегодня с ними достойно соперничают российские компании Арктос, NED, Мовен, ООО «Венти» и ряд других фирм, выпускающих продукцию достойного качества, в большом ассортименте типоразмеров воздуховодов и фасонные части к ним. При этом стоимость изделий российского производства ощутимо ниже, чем европейских аналогов.

Монтаж

Монтаж металлических воздуховодов выполняют по следующей схеме:

  • собирают воздуховоды в отдельные секции;
  • выполняют разметку мест крепления на ограждающих конструкциях здания;
  • устанавливают крепёжные элементы с помощью строительно — монтажного пистолета или сварочного оборудования;
  • крепят секции в систему, используя для подвески траверсы или хомуты;
  • стыкуют все части фальцевым или сварным способом соединения.

Крепление к стене и потолку

Воздуховоды крепят к стене или потолку, то есть в вертикальном или горизонтальном положении. В зависимости от положения участка системы, материала базовой конструкции и размеров канала при монтаже применяют разные крепёжные элементы: Z- образные и L — образные профили.

Например, для крепления к кирпичным стенам или к железобетонным поверхностям горизонтальных участков используют кронштейны угловой формы с отверстием на одном конце для подвески. Между выступающей частью кронштейна и стеной устанавливается резиновый уплотнитель, обеспечивающий плотность прилегания и снижающий шум от вибрации. Длина самого кронштейна зависит от размера и веса вентканала.

Установка вертикальных участков вентиляционной трубы с помощью монтажной траверсы или хомутов. Траверса является опорной деталью, а ограничение боковых перемещений обеспечивается специальными шпильками.

Как правильно собирать?

Перед монтажом воздуховоды собирают секциями длиной не более 15 м. Для стыковки круглых металлических труб используют разный тип соединений:

  • фланцевый — крепят воздуховоды между собой способом отбортовки;
  • бандажный — применяют полосы листовой стали, специальные мастики для герметизации;
  • с помощью муфт и ниппелей — изготавливаются без уплотнительных прокладок и с уплотнителями из резины;
  • раструбный — соединяются способом вхождения прямого конца одного воздуховода в раструбный конец другого.

Прямоугольные оцинкованные трубы для вентиляции стыкуют с помощью;

  • фланцев — соединяют точечной или обычной сваркой, места сваривания окрашивают огнестойкой эмалью;
  • шины — специальной детали из оцинковки в виде угловых вставок.

Теплоизоляция

Устройство теплоизоляции на участках воздуховодов, расположенных снаружи помещения или в неотапливаемых строениях, необходимо для обеспечения бесперебойной работы всей системы вентиляции в целом. В функции теплоизоляции входит:

  • предупреждение появления конденсата на наружной и внутренней поверхности труб. Высокий уровень влажности при образовании конденсата приводит к коррозионному повреждению стенок трубопроводов и образованию на них плесени;
  • обеспечение противопожарной безопасности. Использование негорючих материалов повышает огнестойкость вентиляционной системы в целом и особенно мест прохода труб для вентиляции через перекрытия и кровлю частного дома;
  • ослабление шума и вибрации. Турбулентность воздушного потока, работа вентиляционного оборудования создают вибрацию и акустические эффекты. Слой утеплительного материала снизит уровень шума и вибрацию элементов системы вентиляции.

Теплоизоляцию всех видов воздуховодов, кроме сэндвич — труб, выполняют двумя способами: изнутри и снаружи трубопровода. Применяют для этих целей минеральную или стекловолоконную вату. Для упрочения поверхностных волокон используют термостойкие клеящие составы, не выделяющие токсичных газов при нагреве или возгорании.

Примерная стоимость работы

Цена на монтажные работы зависит от типоразмера воздуховода и сложности условий работы. Примерная стоимость монтажа вентиляционных труб составляет:

  • прямоугольного сечения — от 350 до 650 руб. за м²;
  • диаметром 200 мм — 350 руб. ; 400 мм — 550 руб.; 600 мм — 700 руб.; 800 мм — 900 руб.; 1000 мм — 1100 руб. за погонный метр.

Видео процесса

Как спрятать плоские пластиковые воздуховоды в пространстве между перекрытием и подвесным потолком можно посмотреть на видео.

Нашли для себя что-то интересное? Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

(1 оценок, среднее: 4,00 из 5)
Загрузка…

Источник

Монтаж вентиляции на кухне, чтобы не ВОНЯЛО!!!

См. также: буржуйка в гараж своими руками

воздуховоды для вентиляции: виды и размеры

Воздуховоды для организации вентиляции — разновидности и установка

Правила подбора и монтажа воздуховодов различных видов, размеров, материалов

Воздуховоды перемещают газовоздушные смеси, а также подают чистый воздух в заданном направлении. Они различаются формой и размерами сечения, длинной, материалом, методами монтажа и характером эксплуатации. Нередко в единую вентиляционную схему объединяют разные типы воздуховодов, создавая разветвления, отводы и рукава. Наиболее востребованы в промышленном и гражданском строительстве жесткие и полужесткие металлические вентиляционные трубы.

Классификация воздуховодов

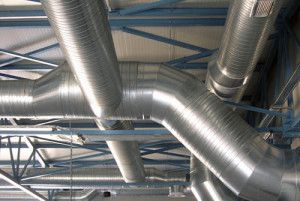

воздуховоды из оцинкованной стали

Воздуховоды устанавливаются в вентиляционных системах самых разнообразных характеристик. Поэтому видов воздуховодов множество, они объединяются на подгруппы по следующим качествам:

  • форма сечения (может быть квадратной, овальной, круглой, прямоугольной);
  • диаметр сечения (существует стандартный набор диаметров для разных типов сечений, по специальному заказу для вентиляции производятся воздуховоды любых диаметров);
  • материал (листовой металл, пластик, металлопласт);
  • конструкция (прямошовные или спиральнонавивные);
  • жесткость;
  • метод крепления (на фланцах или без них);
  • вид крепления (отводы, тройники, повороты).

Подбор воздуховодов

Форма сечения

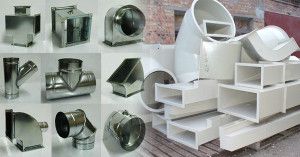

воздуховоды и фасонные изделия под разные сечения

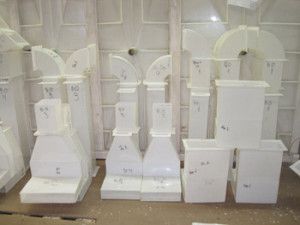

Наиболее востребованными формами сечения, применяемыми при возведении вентиляции, являются прямоугольная и круглая. В некоторых случаях возможна установка только плоских воздуховодов для вентиляции. Они производятся из круглых труб, сжатых в овал на специальном оборудовании.

Производство круглых воздуховодов обходится дешевле, на них идет меньше материала и сама технология проще. Например, для изготовления металлического воздуховода прямоугольного сечения пойдет на 25% больше металла, чем на круглый воздуховод для вентиляции такого же размера и пропускной способности. Объясняется это тем, что труба прямоугольного сечения собирается из нескольких выкроек.

Плюсы круглых воздуховодов:

  • отличная герметичность;
  • высокие аэродинамические свойства (нет никаких препятствий для прохождения воздуха);
  • тихая работа;
  • легко устанавливаются;
  • весят меньше прямоугольных.

Основное преимущество прямоугольных (плоских) вентиляционных воздуховодов перед круглыми в том, что они легче вписываются в ограниченное пространство. Поэтому при более низких аэродинамических качествах и более шумной работе прямоугольные воздуховоды чаще устанавливают в офисах, загородных коттеджах, то есть на сравнительно небольших объектах.

Перечисленные преимущества ставят круглые воздуховоды на первое место в промышленной вентиляции. Некоторые производители утверждают, что выгоднее установить в вентиляцию 2 круглых воздуховода параллельно, чем 1 прямоугольный или плоский. Такое утверждение справедливо для прямой вентиляционной сети. При множестве разветвлений приблизительно треть площади магистрали приходится на фасонные части, которые достаточно затратны.

Диаметр сечения воздуховодов

в промышленный воздуховод без труда помещается взрослый человек

Размеры воздуховодов для вентиляции зависят от проектных значений скорости движения потока. Так, для жилых помещений скорость ограничивается в пределах 4 мсек. Иначе гул будет мешать людям.

Если скорость движения известна, то площадь сечения определяем по формуле:

Smin=0,9 * L,

здесь: L – расход воздуха в куб.м.час, Smin – минимальная площадь сечения воздуховода в кв. сантиметрах.

Согласно нормативным требованиям, изложенным в ВСН 353-86 и СНиП 41-01-2003, круглые оцинкованные вентиляционные воздуховоды производятся следующих диаметров в мм: 100, 125, 160,140, 200, 180, 225, 250 до 2000 мм. Регламентируются и размеры поперечного сечения прямоугольных воздуховодов: 100 – 3200 мм.

Конструкция

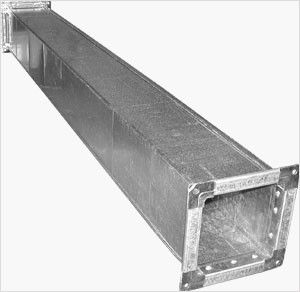

прямошовный воздуховод квадратного сечения

Конструктивно воздуховоды бывают фальцевыми или прямошовными, спирально-сварными и спирально-навивными.

Прямошовные воздуховоды называют еще промышленными, они производятся из цельного металлического листа длиной 1 – 2,5 метра. Используются листы стали толщиной 0,5 мм – 1,2 мм. Шовное соединение усиливает жесткость оцинкованного воздуховода для вентиляции, поэтому чаще его размещают на сгибе.

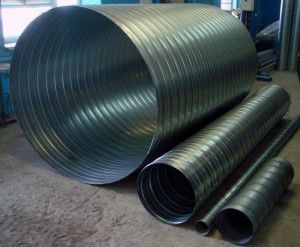

Спирально-навивные (замковые) трубы производят из металлической ленты (штрипса) толщиной до 1 мм. Ширина штрипса не более 13 см, длина может быть любой. Лента сворачивается двумя методами: в ленту или в кольцо. Второй способ изготовления дороже, но воздуховоды для вентиляции из нержавейки значительно выше качеством.

Спирально-сварные оцинкованные воздуховоды для вентиляции производят из шаблонов шириной до 0,75 м и толщиной листа 0,75 – 2,2 мм. Края выкройки укладываются внахлест и свариваются. В результате получается прочный, герметичный шов.

Материалы

Воздуховоды для вентиляции из оцинкованной стали применяются для транспортировки воздуха стандартной влажности, нагретым не более чем до +80 градусов, без примесей активных веществ. Цинк предохраняет сталь от окисления, увеличивая срок эксплуатации на несколько десятков лет, значительно повышая цену трубы. В оцинкованных воздуховодах не развивается грибок, поэтому они хороши для работы в условиях повышенной влажности (столовые и рестораны, бассейны, душевые).

Воздуховоды для вентиляции из нержавейки транспортируют воздушные массы нагретые до +500 градусов. Для промышленных воздуховодов используют тонковолокнистую, жаропрочную сталь, устойчивую к воздействию агрессивных веществ. Толщина стенки может доходить до 1,2 мм. Нержавеющие воздуховоды дороги, но из них собирают самую долговечную вентиляцию. Чаще их устанавливают на производствах, связанных с выделением тепла, радиации, абразивных частиц.

Пластмассовые воздуховоды также хороши для транспортировки по вентиляции активных газовых смесей. Их устанавливают на фармацевтических, химических, пищевых заводах, в лабораториях. Обычно пластмассовые воздуховоды для вентиляции производят из ПВХ (модифицированный поливинилхлорид). Он выдерживает контакт с влагой, испарениями щелочей и кислот. Пластиковые элементы вентиляции создают герметичные соединения, они мало весят и имеют ровную внутреннюю поверхность. В приточных системах вентиляции иногда устанавливают пропиленовые воздуховоды.

воздуховоды из пластика

Металлопластиковые воздуховоды включают 2 слоя металлической фольги, прослоенные вспененной пластмассой. Воздуховоды из металлопластика не нуждаются в термоизоляции, легки, очень крепки и привлекательно выглядят. По сравнению с полипропиленовыми воздуховодами для вентиляции, они достаточно дороги, поэтому используются ограниченно.

Воздуховоды из винилпласта отличаются непревзойденной стойкостью к химическим элементам. Как и полипропиленовые воздуховоды для вентиляции, их можно сгибать под любыми углами, они прочны и легки.

Воздуховоды из стеклоткани используют на вентиляции химических производств для переноса паров щелочей и кислот, а также внутренней вентиляции гальванических цехов. Стеклопластиковые трубы можно устанавливать снаружи здания, они устойчивы к ультрафиолету в отличие от более дешевых пластмассовых воздуховодов для вентиляции.

Жесткость

гибкий виниловый воздуховод

В основном вентиляционные системы оборудуют жесткими воздуховодами круглого или прямоугольного сечения с дополнительной термоизоляцией базальтовой ватой. Такие воздуховоды обеспечивают магистралям герметичность и прочность. Пластиковые трубы производят на экструдерах, а металлические – на профелегибочных станках. Жесткие воздуховоды вентиляции легко монтируются и обладают высокими показателями движения воздуха. При создании обширной разветвленной сети воздуховодов, необходимо подсчитать его общий вес вентиляции и заранее подобрать усиленные крепления.

Гибкие воздуховоды для вентиляции выполняются в виде гофрорукава. Каркас воздуховода – это жесткая стальная проволока, свитая спиралью и покрытая ламинированной фольгой или полиэфиром. Часто стенки гибких вентиляционных воздуховодов делают многослойными. Преимущество гибкой трубы в уникальной простоте установки, ремонте и транспортировке. Трубу можно сгибать в любую сторону, она многократно сжимается и растягивается, к готовой системе без труда присоединяются новые отводы, она выдерживает до +140 градусов (фольгированная), до +90 полиамидная.

Серьезный минус гибких воздуховодов – гофрированная внутренняя поверхность. Она создает препятствия воздуху, снижает его скорость и вызывает дополнительный шум.

Полужесткие воздуховоды вобрали в себя лучшие качества гибких и жестких труб. Они гнутся и при этом очень прочны. Производятся полужесткие воздуховоды из свернутых в трубку металлических штрипсов (алюминиевых). Полужесткие воздуховоды выдерживают до +300 градусов, а стальные до +700, поэтому их можно использовать и для систем дымоудаления.

В отличие от гибких воздуховодов, полужесткие растягиваются лишь один раз, после чего не сжимаются. Наличие спиральных швов также негативно сказывается на аэродинамике, уменьшая внутренний диаметр воздуховода вентиляции. Поэтому в сложных вентиляционных системах полужесткие воздуховоды не используются.

Методы и виды креплений

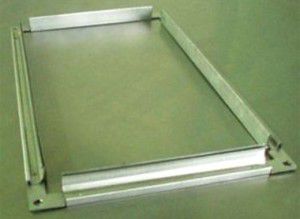

фланец для воздуховода прямоугольного сечения

Для соединения вентиляционных воздуховодов чаще всего используют фланцевое и бандажное (бесфланцевое) крепление. Желательно, чтобы в системе вентиляции было как можно меньше соединений воздуховодов.

При фланцевом типе на концах воздуховодов и фасонных частей располагаются фланцы, которые скрепляются между собой клепкой или саморезами. Клепки ставятся каждые 20 см, в некоторых случаях используют сварку. Уплотняются фланцы резиновыми прокладками, создается герметичное соединение воздуховодов вентиляции.

Бесфланцевый способ заключается в том, что на место соединения накладывается бандаж из металлических реек и полосы тонкого металла. Этот метод более экономичен, так как затрачивается меньше металла, монтаж воздуховодов вентиляции выполняется быстрее.

Правила монтажа воздуховодов

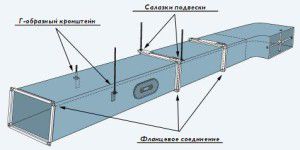

схема монтажа воздуховода на фланцевом соединении

Перед монтажными работами вентиляционная система делится на укрупненные блоки, длинна одного узла не может превышать 15 метров. Узлы собирают по следующему алгоритму:

  1. Отмечают места отверстий и креплений на воздуховодах вентиляции и фасонных элементах.
  2. Проделывают отверстия.
  3. Устанавливают фиксаторы и крепят их болтами, все стыки герметизируются специальными составами или лентой.
  4. Фасонные элементы и воздуховоды вентиляции монтируют в укрупненные узлы.
  5. Закрепляют хомуты и крепеж.
  6. Поднимают готовый узел и подвешивают на готовые крепеж.
  7. Прикрепляют к установленному раньше участку воздуховода вентиляции, по диаметру стыки герметизируют.

Монтаж гибких и полужестких воздуховодов вентиляции проще по сравнению с жесткими оцинкованными. Трубы значительно легче, повороты и изгибы не требуют специальных работ, особое внимание следует уделить соединениям воздуховодов вентиляции, утеплению и герметизации швов.

  • Перед монтажом гибкий воздуховод полностью растягивается;
  • Прохождение через стены осуществляется только с помощью специальных переходников (гильз);
  • Воздуховод не должен соприкасаться с трубами отопления;
  • Протягивая гибкий воздуховод, необходимо соблюдать направление движения воздуха, указанное на трубе и упаковке;
  • Радиус изгиба гибкого воздуховода должен составлять не менее 2 диаметров;
  • Для соединения участков между собой используется фольгированный скотч, хомуты из пластмассы, подвесы, зажимы и т.д. Все стыки обязательно герметизируются;
  • Размер воздуховода для вентиляции должен совпадать с диаметром хомута, если подобран слишком маленький хомут, пережимается внутреннее сечение;
  • Расстояния между креплениями вентиляционных воздуховодов может составлять 1 метр при горизонтальном размещении и 1,8 м при вертикальном;
  • Допустимое провисание гибкой трубы составляет 5 см на метр длинны.

При множестве преимуществ, гибкие трубы используют в вентиляции ограниченно. Например, они не подходят для вертикальных магистралей с перепадом высот более шести метров.

Видеоролик о монтаже бесфланцевого жесткого воздуховода:

Оценка статьи:

Загрузка…

Источник

Читайте также: голландка с лежанкой

Комментировать
0
864 просмотров
Комментариев нет, будьте первым кто его оставит
