Водяные конвекторы отопления. Основные виды и главные особенности

Водяные конвекторы отопления – это такие же приборы отопления, которые внешне очень похожи на радиаторы, но значительно отличаются по своему принципу работы. Однозначно, имеют ряд своих отличительных плюсов на фоне своих одноклассников. Есть и некоторые недостатки. Обсудим подробно каждый момент.

Содержание

Принцип работы конвекторов и отличия от радиаторов

Хоть визуально конвекторы и похожи на радиаторы, то в особенности своей работы кардинально отличаются. Радиаторы по основе своей работают по принципу излучения (чугунные на 90% излучают тепло). Водяные конвекторы отопления работают по принципу конвекции – то есть забирают в себя холодные потоки воздуха и извлекают уже теплые. Все работает естественным способом.

Плюсы водяных конвекторов по сравнению с радиаторами

  • Быстро прогревают помещение. Буквально за 5 минут и у Вас уже тепло. Радиаторы в среднем затрачивают на этот процесс 1 час.
  • Более равномерный прогрев помещения. За счет постоянного движения потоков воздуха прогрев происходит более равномерно.
  • Долгий срок службы. До 50 лет, если говорим про медно-алюминиевые конвекторы
  • Могут встраиваться в пол. Отличное решение для больших окон
  • Имеют цельную конструкцию. Меньше шансов протечки
  • Отдают тепло уже от 35 градусов теплоносителя. Радиаторы же начинают работать от 65 градусов
  • Внешний корпус чуть теплый. Минимизируется вероятность получения ожога.

Минусы водяных конвекторов

  • Из-за своего принципа работы достаточно быстро остывают
  • Стоят значительно дороже радиаторов. В среднем в 1,5-2 раза
  • Теплообменники довольно нежные. Большой шанс помять конструкцию

В потреблении тепла, что конвекторы, что и радиаторы практически идентичны. Правда у конвекторов есть плюсы в виде использования погодозависимой автоматики. Это порой позволяет сэкономить от 15%.

Виды водяных конвекторов отопления

Настенные конвекторы водяного отопления

Внешне практически ничем не отличаются от радиаторов, если смотреть на наружную часть. Если же вскрыть корпус, то увидим совсем небольшой теплообменник, а все остальное будет просто корпус, который выполняет аэродинамическую функцию (по заявлением производителей) и усиливает движение тепловых потоков.

Устройство теплообменника в водяном конвекторе отопления представляет из себя медную трубку (если рассматривать медно-алюминиевые варианты), через которую продеты медные пластины с ребрением. Эти пластины отвечают за дополнительный съем тепла.

  • За счет такого устройства конвектор содержит всего 0,4 литра теплоносителя в одном киловатте мощности.
  • У настенных конвекторов самая большая теплоотдача, по сравнению с другими вариантами исполнения.
  • Сам конвектор имеет цельную конструкцию и подбирается по габаритам и мощностям для каждого помещения.

Встраиваемый в пол водяной конвектор

По другому его называют еще внтурипольным конвектором. Лучшее устройство для отсечения холодных зон больших окон. По своему устройству повторяют настенные конвекторы с той лишь разницей, что все исполнено в горизонтальном виде.

Особенности встраиваемых в пол конвекторов

  • Бывают с естественной и принудительной конвекцией. Конвекторы с вентиляторами выполняют функцию основного отопления. Обычные же служат для дополнения основного альтернативного отопления.
  • Одни из самых дорогих приборов отопления. 1 Квт может достигать стоимость 30000 рублей за штуку
  • Имеют слабую мощность. Поэтому часто комплектуются дополнительным вентилятором для усиления конвекции.

Особенностью является решетка, которая защищает теплообменник и выполняет декоративную функцию. Может изготавливаться из чего угодно: алюминия, стали, дерева, камня и других материалов.

Если видите такие приборы в каких-то помещениях с большими окнами, знайте, застройщик скорей всего основательно подошел к обогреву своих владений.

Напольные водяные конвекторы отопления

По сути тоже самое, что и встраиваемые в пол конвекторы. Разница лишь в том, что не монтируются в пол, а находятся на его поверхности. Имеют большую мощность, чем внутрипольные собратья.

Другие виды водяных конвекторов

Конвекторная скамейка

Название говорит само за себя. По сути это обычная скамья, которая выполняет дополнительную функцию обогрева. Можно встретить такие в торговых центрах, автомобильных салонах, мед. центрах. В частном строительстве используются довольно редко.

Теплый конвекторный плинтус

Тот же настенный конвектор водяного отопления, с той лишь разницей, что устанавливается вместо плинтуса и выполняет функцию обогрева. Достаточно дорогой и метр теплого плинтуса выдает в среднем всего 350 Вт.

Фасадные конвекторы

Интересное решение, которое встраивается прямо в окна. Выполняют главную функцию – отсечение холодных потоков воздуха от окна. Часто можно встретить в зданиях с большим остеклением. Например, торговые центры, бизнес центры.

Особенности монтажа и эксплуатации

Водяные конвекторы отопления работают только от принудительных систем отопления. В виду маленького протока с большим сопротивлением самотечные системы не смогут дать необходимое тепло. Да и работать скорей всего система вообще не будет.

По особенностям монтажа полностью идентичны радиаторам. Наиболее популярные варианты схем монтажа: двухтрубная и лучевая(коллекторная).

Медно-алюминиевые конвекторы могут напрямую подключаться к центральному отоплению. Единственно, срок службы может снизится в виду щелочной среды теплоносителя в системе ТЭЦ.

Стальные конвекторы отопления

Помимо медно-алюминиевых конвекторов, существуют так же и стальные. Стоят немного дешевле. Но имеют ряд недостатков.

  • Обладают меньшей конвекцией (70% обдув, 30% излучения)
  • Нельзя подключать к центральному теплоснабжению
  • Тяжелые в виду использования стали, как основного материала
  • Имеют меньший срок службы

Как подобрать конвектор?

В отличии от привычных секционных радиаторов, водяные конвекторы представлены монолитной конструкцией. В зависимости от размеров прибора и размера теплообменника мощность его может отличаться.

Для правильного подбора водяного конвектора вам нужно:

  1. Определиться с размерами прибора, которые подойдут под размер ваших окон

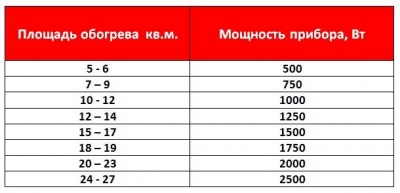

  2. Рассчитать примерную мощность, необходимую для помещения. Берите в расчет 100 Вт на 1 квадратный метр, либо воспользуйтесь теплорасчетными программами для более точного подсчета.
  3. Определиться с типом конвектора: стальной, медно-алюминиевый, напольный, настенный и тд.

После всего этого можно приступать к покупке.

Можно ли подключать к центральному отоплению?

Многих интересует вопрос: можно ли подключать водяной конвектор к центральному отоплению. Не каждый, но можно. С учетом нескольких факторов:

  1. Если трубка в теплообменнике медная, конвектор можно подключать к ТЭЦ
  2. Труба в медном конвекторе небольшого диаметра. Возрастает гидравлическое сопротивление. Возможно, центральное отопление не «продавит» прибор
  3. Прибор следует подбирать со значительным запасом по мощности, так как ТЭЦ далеко не везде соблюдает нормы по температурам.
  4. Срок службы прибора немного сокращается, но все равно лет 25 он вам точно прослужит

Если захотите отопить свой дом водяными конвекторами отопления, то однозначно обратите внимание на медно-алюминиевые варианты. Каждый заказчик, которому мы поставили такие приборы, остался довольным.

Читайте так же:

Источник

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Смотрите также: прессованное топливо для котлов

виды водяных конвекторов отопления

Водяные конвекторы отопления: устройство, принцип работы, разновидности

Водяные конвекторы отопления: устройство, принцип работы, разновидности

Во всем мире водяные конвекторы отопления на протяжении нескольких десятилетий успешно конкурируют с радиаторами. В нашей стране они применяются тоже достаточно давно, но по популярности по-прежнему сильно уступают чугунным и биметаллическим радиаторам. Низкая популярность обусловлена отнюдь не худшими эксплуатационными характеристиками, а лишь отсутствием у значительной части населения представления об этом типе отопительного оборудования.

Принцип работы

Само слово «конвектор» служит указанием на то, что в основе принципа его работы лежит такое физическое явление как конвекция. Холодный воздух, будучи более плотным, находится в нижних слоях – вблизи пола помещения. Пройдя сквозь конвектор, воздух согревается, плотность его уменьшается, в результате чего он поднимается вверх.

Конвекция может быть не только естественной, но и принудительной. Увеличить конвекционный поток воздуха и тем самым повысить КПД отопительного прибора поможет встроенный вентилятор.

Устройство водяного конвектора отопления

Основным рабочим элементом конвектора является теплообменник. Именно с его помощью осуществляется передача тепла от теплоносителя, функцию которого выполняет горячая вода, циркулирующая в системе отопления, окружающему воздуху. Теплообменник представляет собой трубу, на которую насажено множество металлических пластин (ламелей), увеличивающих площадь теплообмена. В зависимости от требуемой мощности конвектор может быть укомплектован как одним, так и двумя теплообменниками.

Расстояние между ламелями теплообменника задается не произвольно, а четко рассчитывается. Казалось бы, чем больше пластин насажено на трубу, тем лучше теплообмен. Однако слишком большая их плотность приведет к тому, что циркуляция воздуха через прибор будет затруднена. Нужно добиться «золотой середины» – чтобы ламели не препятствовали движению воздуха, но при этом обеспечивали максимально эффективную теплопередачу.

1. Корпус конветора.
2. Теплообменник.
3. Декоративная решетка.
4. Тангенциальный вентилятор.
5. Большая декоративная крышка.

6. Малая декоративная крышка.
7. Декоративная окантовка.
8. Крепежная ножка.
9. Юстировочные винты.
10. Крепежный болт.

11. Шаровый кран.
12. Запорно-регулировочный клапан.
13. Гибкая подводка.
14. Прокладки.

Существует и альтернативный с конструкционной точки зрения тип теплообменника, в котором вместо ламелей используется проволока. Проволочные конвекторы несколько эффективнее, но при этом значительно дороже, а потому и менее распространены, чем пластинчатые, поэтому подробнее говорить о них мы не будем.


Водяной конвектор с теплообменником из проволоки.

Многие технические характеристики конвектора определяются материалом, из которого изготовлен его теплообменник. Это может быть сталь, медь либо комбинация меди и алюминия. Использование для изготовления теплообменника цветных металлов, благодаря их высокой теплопроводности, ведет к повышению эффективности прибора в сравнении с аналогом из чермета. К слову, алюминиевые ламели очень тонкие, и при неосторожном обращении они легко заминаются, что ухудшает аэродинамику.

Различаться теплообменники могут не только материалом изготовления, но и формой металлических ребер. Наряду с гладкими ламелями применяют и рифленые: волнообразные, П-образные, меандровые и т.д. Рифленые ламели обладают явным преимуществом: рельеф увеличивает площадь пластины, а значит, и теплоотдачу.


Теплообменник с волнообразными ламелями.

Эффективность теплопереноса от теплоносителя к ламелям в значительной степени зависит от плотности прилегания пластин к трубе: даже небольшой зазор может стать причиной больших теплопотерь. Если теплообменник изготовлен из стали, для соединения ламелей с трубой обычно используют сварку, если из меди – пайку.

В случае же биметаллических теплообменников, в которых алюминиевые пластины контактируют с медными трубами, ни сварка, ни пайка не применимы. Однако и здесь можно добиться плотного прилегания элементов. В данном случае либо используют ламели со специальными манжетами, либо применяют метод дорнования – насаживают пластины на трубу, а затем эту трубу расширяют с помощью дорна.

Некоторые конвекторы оснащаются вентилятором, затягивающим воздух внутрь теплообменника и, тем самым, ускоряющим воздухообмен, а значит, и процесс обогрева помещения. Вентилятор может быть тангенциальным или аксиальным. У первого крыльчатка тянется вдоль всей длины теплообменника.

Пропеллер аксиального вентилятора располагается в торцевой части теплообменника и направляет воздух вдоль него.

Достоинство отопительного прибора с принудительной конвекцией очевидно – повышенная эффективность. Но есть у него и явные недостатки: во-первых, необходимость подключения к электросети, что не всегда может быть легко осуществимо, и, во-вторых, шум, который издает вентилятор во время работы.

Теплообменник, а также вентилятор (если таковой предусмотрен конструкцией), точки подключения к системе отопления, регулятор подачи теплоносителя, клапан спуска воздуха скрыты за стенками корпуса из нержавеющей стали. Верхний торец корпуса закрыт решеткой, которая не препятствует движению воздушных потоков, но при этом не дает посторонним предметам попасть внутрь. В некоторых конвекторах имеется воздушная заслонка, позволяющая управлять интенсивностью потока воздуха.

Настенные и напольные водяные конвекторы отопления

По способу монтажа все конвекторы отопления делятся на настенные, напольные и внутрипольные. Первые два типа очень похожи между собой, поэтому рассматривать мы их будем вместе.

Главное различие настенных и напольных конвекторов, очень схожих по внешнему исполнению, – их габариты. Настенные, как правило, достаточно высокие, напольные – низкие и компактные. Последние благодаря их скромным размерам меньше бросаются в глаза, их легко скрыть за мебелью.


Настенный водяной конвектор.


Напольный водяной конвектор.

Существуют даже плинтусные модели с высотой менее 200 мм, которые могут служить заменой плинтусу и обогревать помещение по всему периметру.


Плинтусный водяной конвектор.

Все настенные и напольные конвекторы подразделяются на модели с кожухом и модели без него. Кожух выполняет отнюдь не декоративную роль, как этого можно было бы ожидать: он способствует созданию дополнительной тяги для улучшения циркуляции воздуха. Часто высота кожуха значительно превышает габариты теплообменника. Такое несоответствие вовсе не является браком завода-изготовителя, делается это намеренно: чем выше кожух, тем сильнее тяга. Что же касается конвекторов без кожуха, то у них тоже имеется корпус, но он лишь маскирует теплообменник и защищает его от механических повреждений.

Следует заметить, что поверхность функционального кожуха или же декоративного корпуса не нагревается слишком сильно. Это выгодно отличает конвекторы от радиаторов – обжечься, случайно коснувшись поверхности корпуса, в данном случае нельзя.

Чаще всего корпуса конвекторов изготавливают из стали, вне зависимости от материала теплообменника. Дело в том, что сталь легко окрашивается, и это дает покупателю возможность подобрать отопительный прибор, который идеально впишется в интерьер помещения. Впрочем, сталь – хоть и наиболее распространенный, но не единственный вариант. При желании можно найти и что-нибудь более экзотическое, например, конвектор в деревянном корпусе.

Водяные конвекторы отопления, встраиваемые в пол

Существует еще одна разновидность конвекторов отопления, сильно отличающаяся от рассмотренных выше и потому стоящая особняком. Необычны они местом своей установки – в нише, расположенной ниже уровня пола. С большой долей вероятности встретить подобные отопительные приборы можно в помещениях торгового или офисного назначения с большими панорамными окнами, на фоне которых обычные радиаторы или конвекторы будут смотреться не совсем уместно.

В коттеджах и квартирах такие конвекторы тоже устанавливают, но обычно лишь в тех случаях, когда нижний край окна расположен не выше 150-300 мм от уровня пола. Допускается встраивание отопительных конвекторов в подоконник.


Конвектор водяного отопления встроенный в пол.

Высота корпуса встраиваемых в пол конвекторов может варьироваться от 50 до 130 мм, а длина достигать 3 м. Но об истинных габаритах отопительного прибора пользователь, если он сам не занимался проектированием и установкой, может только догадываться, ведь видна ему будет лишь декоративная решетка на уровне пола, через которую вверх поднимается нагретый воздух.

Чаще такие решетки изготавливаются из стали, алюминия или пластика, но иногда можно встретить чугунные, мраморные или, например, деревянные. Из какого бы материала ни была сделана решетка, она должны быть достаточно прочной, чтобы вы, проходя мимо, не боялись на нее наступить.

В случае больших французских окон внутрипольные конвекторы – незаменимый вариант отопительного оборудования. С одной стороны, и мы об этом уже упоминали, они, будучи расположенными ниже уровня пола, не мешают обзору. С другой стороны, именно такие конвекторы наиболее эффективно обогревают помещение с окнами «в пол». Холодный воздух из окна попадает через решетку в конвектор, а оттуда тем же путем выходит уже теплым.

Для установки внутрипольного конвектора требуется заранее подготовить в полу нишу глубиной от 100 до 300 мм. Впрочем, осуществить монтаж можно и на стадии выполнения стяжки пола. Следует иметь в виду, что далеко не каждый конвектор вы можете использовать для внутрипольного монтажа.

Лимитирующим фактором в данном случае будет служить высота корпуса прибора. Мощные модели высотой в несколько десятков сантиметров не предназначены для установки в помещениях, расположенных на верхних этажах здания. Разумеется, планировать установку внутрипольных конвекторов следует заранее – еще на стадии строительства здания. Исключение составляют маломощные невысокие модели, которые допускают монтаж в стяжку.

Внутрипольные конвекторы водяного отопления, в отличие от настенных или напольных, часто имеют в своей конструкции вентилятор для принудительной подачи воздуха к теплообменнику, а также систему дренажа для сбора и отведения конденсата из корпуса прибора.

Возможность контроля температуры

Иногда, особенно весною, когда ночью еще по-прежнему холодно, а днем уже начинает заметно пригревать солнце, периодически возникает желание снизить жар, идущий от отопительного прибора. Водяные конвекторы отопления легко поддаются регулировке мощности. При перекрывании подачи теплоносителя в конвектор он довольно быстро остынет, что обусловлено малым, по сравнению с радиатором, объемом воды внутри него.

Все, что вам нужно для поддержания температуры в помещении на заданном уровне, это комплектация конвектора терморегулирующей арматурой с механическим или электронным управлением.


Механическая терморегулирующая арматура.


Электронная терморегулирующая арматура.

Устанавливаемый термостатический клапан должен обладать высокой пропускной способностью, чтобы не создавалось значительного гидравлического сопротивления на входе. Некоторые производители конвекторов изначально оснащают свою продукцию термостатической арматурой. Если приобретенный вами прибор не укомплектован терморегулирующим клапаном, вы можете самостоятельно купить и установить его.

Регулировать температуру воздуха в помещении можно и вручную. В некоторых моделях конвекторов имеется заслонка, которую пользователь при желании может повернуть и перекрыть тем самым путь нагретому воздуху.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Достоинства и недостатки водяных конвекторов перед обычными радиаторами

Вы узнали много нового для себя о водяных конвекторах, но, скорее всего, вам этого будет недостаточно, чтобы понять, нужен ли лично вам такой отопительный прибор. Чтобы помочь вам сделать выбор (не важно – положительный или отрицательный), сравним водяные конвекторы с обычными радиаторами, привычными и хорошо знакомыми.



+Плюсы водяных конвекторов отопления

  1. Конвекторы быстрее прогреваются до расчетной мощности. Причина этого достаточно проста: внутренний объем труб конвектора довольно мал, благодаря чему скорость циркуляции теплоносителя в системе выше. Конвекторы не только быстрее нагреваются сами, но и быстрее согревают помещение, чему в значительной степени способствует высокая теплопроводность реберных пластин.
  2. Конвекторы не требуют высокой температуры теплоносителя: для эффективного обогрева помещения достаточно, чтобы вода в системе была прогрета до 50-60°С. Из этого следует, что затраты энергии на нагрев теплоносителя в отопительной системе с конвекторами меньше, чем в системе с радиаторами.
  3. Конвекторы, в отличие от радиаторов, способны создавать эффективную тепловую завесу, отсекая холодные потоки воздуха, поступающие в помещение от окон. Окна не запотевают и не промерзают.
  4. Воздушные пробки в водяных конвекторах отопления – большая редкость.
  5. Благодаря малому весу конвекторов допускается их установка даже на легкие перегородки, сделанные, например, из гипсокартона. В случае радиаторов, особенно чугунных, о таком нельзя даже помыслить.
  6. Конвекторы не представляют собой опасности для маленьких детей: поверхность корпуса практически не нагревается, а значит, вероятность обжечься об нее нулевая.
  7. Скрытая установка внутрипольных конвекторов, при которой не видны ни трубы, ни сами отопительные приборы, – давняя мечта многих дизайнеров помещений, которая, наконец, стала явью.



-Минусы водяных конвекторов отопления

  1. Конвекторы можно использовать только в помещениях с естественной вентиляцией. Забор воздуха из помещения с принудительной вентиляцией, как правило, осуществляется вблизи потолка. Это означает, что весь теплый воздух, создаваемый конвектором, будет вытягиваться наружу, т. е. работать отопительный прибор будет вхолостую.
  2. В результате неравномерного распространения воздушных потоков, идущих от конвектора, возможно образование сквозняков.
  3. Данный отопительный прибор способствует циркуляции в помещении пыли, перемещаемой конвекционными потоками воздуха.
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

КАКОЙ котел ЛУЧШЕ: рассматриваем все варианты #2

Читайте дополнительно: какую трубу выбрать для дымохода в доме

виды водяных конвекторов отопления

Как выбрать водяной конвектор отопления

Как выбрать водяной конвектор отопления

Системы отопления с классическими радиаторами могут обогревать помещение в двух вариантах – с помощью конвекции и теплового излучения. Если же говорить про водяные конвекторы отопления, то они греют только за счет естественной конвекции, обеспечивая циркуляцию теплых масс воздуха в помещениях. Достигается быстрый и эффективный обогрев комнат. Что представляют собой водяные конвекторы и как они устроены? Поговорим об этом в рамках нашего обзора.

Также мы рассмотрим:

  • принципы работы водяных конвекторов;
  • разновидности устройств;
  • характеристики и свойства этого отопительного оборудования;
  • принципы монтажа.

После прочтения материала вы получите все необходимые знания о данных устройствах.

Принцип и устройство водяных конвекторов

Классические радиаторы нагревают стены и окружающие предметы, тем самым обогревая жилые помещения. Для того чтобы повысить эффективность, их изготавливают с оребрением, благодаря которому создается конвективный поток воздуха. В результате этого повышается скорость обогрева частных домов и квартир. Тепло в радиаторы доставляется с помощью нагретого теплоносителя – чаще всего это обычная водопроводная вода. В помещение оно поступает через конвекционные ребра и в виде теплового излучения.

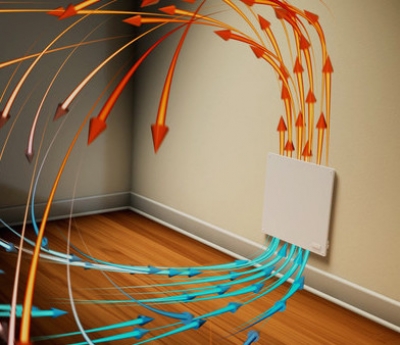

Принцип конвекции очень прост — нагретый воздух поднимается вверх, а на его место приходит холодный.

Конвекция хороша тем, что она обеспечивает быстрый прогрев помещений любого типа. Нагретые воздушные массы, поднимаясь к потолку, вытесняют холодный воздух снизу, заставляя его проходить через конвекторы. Благодаря этому результаты работы отопительной системы становятся заметными буквально через полчаса после включения отопления. При этом классическая батарея отопления не может похвастаться аналогичными результатами.

Принцип действия водяных конвекторов отопления очень прост. Протекающий через них теплоноситель нагревает стальные пластины оребрения. Нагреваясь, он стремится вверх, а на его место поступает следующая порция воздуха. Здесь работают чистые законы физики, обеспечивая качественный обогрев жилых помещений. Процедура нагрева осуществляется абсолютно бесшумно, не тревожа домочадцев.

В некоторых водяных конвекторных обогревателях имеются встроенные вентиляторы, позволяющие организовать принудительную конвекцию с целью более быстрого прогрева помещений.

Как устроены водяные конвекторы отопления? Внутри них мы найдем:

  • стальную или медную трубу – через нее протекает теплоноситель;
  • оребрение – оно отвечает за нагрев воздушных масс;
  • узлы подключения – с их помощью выполняется соединение самих устройств с водяной отопительной системой.

Как вы видите, в устройстве этого прибора нет ни чего сложно: теплообменник с узлами подключения, закрытые корпусом.

Дополнительно устанавливаются терморегуляторы и спускники воздуха – первые позволяют отрегулировать степень нагрева, а вторые служат для удаления воздуха из отопительной системы. Устройство конвекторов очень простое, а их миниатюрность не позволит испортить интерьер жилых или рабочих помещений.

Сфера применения водяных конвекторных обогревателей крайне широка. Они используются для обогрева частных домовладений, квартир в многоквартирных домах, офисных, административных и производственных помещений. Вот перечень их преимуществ:

  • такие приборы отопления обеспечивают быстрый прогрев – по скорости прогрева они выигрывают перед обычными батареями;
  • высокая эффективность – сами обогреватели отдают воздушным массам более 95% поступающего тепла;
  • компактность – благодаря небольшим размерам эти отопительные приборы могут использоваться в помещениях с панорамным остеклением, не портя внешний вид.

Это универсальное отопительное оборудование для любых помещений.

Уход за конвекторами отопления очень простой – их нужно периодически очищать от пыли, которая накапливается на элементах оребрения. Здесь пригодится пылесос, обеспечивающий хорошее всасывание. Уход снаружи сводится к простому удалению пыли влажной тряпочкой. Внутренняя очистка осуществляется минимум пару раз в месяц, что препятствует накоплению большого количества загрязнений.

Отсутствие надлежащего ухода за приборами отопления приведет к накоплению большого количества пыли – естественная конвекция разнесет ее по всему помещению, что не прибавит здоровья аллергикам.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

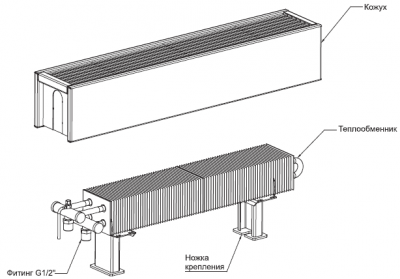

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы


Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Особенности выбора

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома. Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен. Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м. Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое. Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Производители водяных конвекторов отопления из России – ТЗПО, «Бриз», «КЗТО Радиатор», «Конрад», Varmann, «Изотерм», НББК, «Вилма» и Technoheat.

Монтаж водяных конвекторов

При установке водяных конвекторов отопления необходимо учитывать расстояние до полов – внизу располагаются отверстия, которые должны быть открытыми. Оптимальное расстояние до напольного покрытия составляет 20-25 см. Зазор между приборами и подоконниками варьируется от 10 до 30 см. Также необходимо учитывать небольшой зазор между задней стенкой и стеной здания – достаточно оставить 5 см.

Если есть возможность, то обязательно прокладывайте трубы отопления в полу, тогда установленные позже сами обогреватели буду выглядеть намного эстетичней.

Подводка труб зависит от модели выбранных конвекторов – она может быть боковой или нижней. В зависимости от этого прокладываем трубы, которые будут выходить из стен или полов. Последний вариант более предпочтителен, так как появляется возможность почти полностью спрятать все трубы – такая схема получается более аккуратной.

Конвекторы устанавливаются в строго горизонтальном положении – правильность монтажа контролируется с помощью строительного уровня. Также не забываем о надежной фиксации оборудования, чтобы оно не оторвалось под собственной тяжестью. Выполняя монтажные работы, необходимо соблюдать осторожность и не допускать физических нагрузок на конвекторы во избежание их поломок.

Для внутрипольных и цокольных конвекторов создаем ниши – они предусматриваются планом строительства. Обратите внимание на то, чтобы габариты ниш были на 3-4 сантиметра больше, чем габариты самих приборов. Также следует оставить зазор для более удобного подключения оборудования. После укладки напольного материала внутрипольные обогреватели маскируются декоративной решеткой, из которой будет подниматься теплый воздух.

Источник

Читайте дополнительно: установка шибера на дымоход

Комментировать
0
105 просмотров
Комментариев нет, будьте первым кто его оставит
