Тяжело себе представить магистральную систему трубопровода без соединительных деталей. В сегодняшней публикации редакция HouseChief рассмотрит, кому отводится роль фиксирующего устройства. В частности, расскажет о том, что такое хомуты обжимные металлические. Какие бывают приспособления, чем они отличаются они друг от друга. Этот вопрос довольно актуален для тех, кто обустраивает трубопроводы в своих домах или квартирах собственноручно.

Читайте в статье

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

  • трещины продольного и поперечного типа;
  • нарушение герметичности в соединительных деталях (фитингах);
  • свищи на трубах, образованные вследствие блуждающих токов.

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.

Металлические стальные хомуты для крепления труб

Стальные хомуты предназначены, в первую очередь, для фиксации проблемных мест трубопроводов, являющихся носителями жидких и газообразных веществ. В целом, все конструкции моделей аналогичны, отличаться они могут только своей геометрией.

Технические параметры и материал изготовления

Что касается сырья, которое используется для изготовления соединителей, то марка стали может отличаться и по цене, и по качеству. При этом, готовые изделия должны полностью соответствовать ГОСТу 24137-80. Такие обжимы должны состоять из двух деталей. Также к параметрам, которые учитываются при выборе обжима, относятся:

  • размеры;
  • типы соединителей;
  • диаметр крепёжной гайки;
  • рабочий и разрушающий вид нагрузки.

Традиционно, для производства металлических хомутов используется углеродистая или нержавеющая сталь, которая является устойчивой к механическим повреждениям и воздействию коррозии.

Тип конструкции и форма фиксации хомута

Конструктивно крепежи принято делить на несколько типов, от которых и зависит возможность эксплуатации приспособлений:

  1. U-образный. Хомут оснащается планкой и болтами для удобной стяжки. Подобные приспособления способны удерживать большие нагрузки, и применяются как для внутреннего, так и наружного ремонта трубопроводов.
  2. Хомуты с клипсой. Эти предметы в большинстве случаев производятся из пластика. Фиксируют исключительно полипропиленовые трубы, например, сантехнические.
  3. Хомуты с болтовым соединением. Такие фиксаторы очень удобны, так как к ним нет необходимости специально подбирать фиксатор. Он присутствует в комплекте вместе с гайками и шайбами для герметичности соединений.
  4. Средства с фиксирующей шпилькой. По внешнему виду приспособление состоит из двух дуг одинакового размера с резиновой прокладкой. Трубопровод фиксируют с помощью зажимного болта, а вот неподвижное положение создаёт именно шпилька, которая устанавливается в стену.

Также стоит отметить существование хомутов с подвижным и неподвижным способом крепления.

Вариант крепления лучше выбирать в зависимости от случая, для которого он применяется. Например, если вместе с ремонтной целью, необходимо надёжно зафиксировать фрагмент патрубка, то идеальным решением будет покупка хомута со шпилькой.

Разновидности обжимных металлических хомутов для труб

В случаях, когда необходимо выполнить подвесы обрывов труб, лучше подходят металлические приспособления. Однако и они дополнительно разделяются на несколько видов. По этим особенностям и придётся выбирать крепление в зависимости от сложившейся ситуации. Например, некоторые виды металлических обжимных хомутов применяются в авто для соединения шлангов и трубок.

Трубные и пружинные хомуты

Трубные усиленные хомуты имеют вид кольца со скобами. Предназначены для крепления в тех случаях, когда необходимо снизить внутреннее напряжение в магистрали для облегчения ремонтных работ.

Пружинный хомут — это несколько упрощённое устройство. Его используют для ремонта конструкций, которые подвергаются линейному расширению.

Силовые стальные шарнирные хомуты

Шарнирными усиленными хомутами ещё называют поворотные устройства. Они предназначены для надёжной фиксации лесов и других высоких конструкций. Закрепляются такие изделия под абсолютно любым углом. Диагональные распорки фиксируются аналогичными хомутами.

Металлические ленточные хомуты и спиральные

Ленточный или силовой тип крепления — устройство, оснащённое посадочными местами для болтов. Отлично зарекомендовал себя, как надёжное средство фиксации в гидравлических и напорных трубопроводных сооружениях.

Спиральные варианты не представляют собой сложного механизма. Наоборот, они просты в монтаже и используются гораздо чаще, чем все остальные. Основное их назначение — жёсткая фиксация магистралей.

Металлические хомуты с резиновым уплотнителем для труб

Обычно такой вариант фиксатора используют для стыковки трубопроводов в местах разветвлений. В качестве герметика на данных приспособлениях применяют резиновые прокладки. К тому же, для более надёжного соединения труб, в конструкции хомута предусмотрена муфта с резьбовыми соединениями.

Другие виды хомутных крепежей

Помимо основных вариантов фиксаторов, могут использовать и менее популярные модели. К таким приспособлениям относят:

  • червячный хомут, который представляет собой ленту с разрезами и наличием винта для надёжной фиксации;
  • проволочный крепёж — это устройство с несколькими кольцами, которые соединены между собой зажимом;
  • усиленные нержавеющие хомуты. Это практически один из вариантов выше перечисленных крепежей, но имеющий дополнительное усиление в виде утолщённого материала либо более прочных фиксирующих деталей.

В разной сфере все эти приспособления могут именоваться по-разному. Поэтому рационально выбрать подходящий крепёж сможет тот, кто отлично ориентируется в названиях этих конструкций.

Размеры обжимных металлических хомутов по видам

Для выбора фиксирующих конструкций необходимо определиться с нужным размером, который будет соответствовать типу крепёжного элемента. Рассмотрим возможные размеры, определённые стандартами производства.

Вид хомута Размеры
Хомуты червячного типа
  • диапазон зажима — 0,8-100 мм;
  • ширина — 9-12 мм;
  • толщина — 0,6-1 мм.
Все остальные силовые трубные нержавеющие хомуты
  • диапазон зажима — 10-219 мм;
  • ширина — 20-25 мм;
  • толщина — 1,5-2,5 мм.

Что касается других видов соединений, то они идентичны тем, что указаны в таблице. Однако, при необходимости устранить пробой в трубах, предварительно измеряют диаметр и анализируют масштаб проблемы, после чего определяются с типоразмером обжимного устройства.

Чем особенны обжимные металлические хомуты для труб большого диаметра

Что касается крепления труб с большим диаметром, то здесь необходимо использовать исключительно хомуты из оцинкованной стали. При этом, их разновидность совершенно не играет роли. Независимо, будете ли вы устранять неисправность усиленным фиксатором либо силовым зажимом.

Ремонтные хомуты для трубопроводов: правила эксплуатации и внешней вид

Для ликвидации опасных последствий аварий на трубных магистралях применяются хомуты ремонтного типа. Например, при прорыве водопроводной или отопительной системы, достаточно просто зафиксировать место проблемы без сброса давления. Такой способ ремонта может носить временный или постоянный характер.

Технические характеристики для ремонтных фиксаторов

С технической точки зрения, трубный нержавеющий или оцинкованный хомут представляет собой скобу с резиновой вставкой, которая придаёт месту соединения герметичность. Однако данные модели приспособлений предназначены исключительно для повреждений на прямых участках трубопровода. На изгибах или разветвлениях лопнувшие конструкции отремонтировать таким образом невозможно.

Приспособления для ремонта трубопроводов обязательно должны обладать следующими характеристиками:

  • наличие болтовых зажимов;
  • присутствие резинового герметика разной толщины;
  • возможность распорки деталей обжима между собой;
  • прочный металл, который не поддаётся деформации.

На заметку! Временная защита от потопа при прорыве водопроводной или канализационной трубы гарантирована при использовании ремонтных оцинкованных хомутов.

Какие бывают виды ремонтных хомутов

В зависимости от сложности работы по креплению трубопроводов, необходимо выбирать и модель ремонтного хомута. Разберёмся с существующими разновидностями:

  • односторонний. Чаще всего, это U-образная модель крепежа, которая имеет одну полуось с резьбой на концах и перемычку, которая впоследствии фиксирует трубу с помощью болтов. Однако такой вариант приспособления удобен только для предотвращения различных протечек;
  • двухсторонний — это конструкция, имеющая два металлических полукруга, которые соединяются между собой с помощью болтов, который на данной конструкции может быть от 2 до 4 штук;
  • многосоставной. Такой хомут представляет собой более сложный вид крепления. Обычно этот вариант предназначен для фиксации нескольких трубопроводов одновременно.

Какие бывают металлические хомуты для шлангов высокого давления

Обжимные металлические усиленные хомуты одинаково важны как для магистральных трубопроводов, так и для гибких шланговых магистралей. Для таких систем предусматриваются либо червячные варианты фиксаторов, либо силовые.

Червячные хомуты для шлангов

Червячный тип крепления представляет собой кольцо с болтом и засечками, которые нанесены на внутренний край хомута. Это помогает приспособлению герметичнее удерживать соединение.

Силовые хомуты для шлангов высокого давления

Приспособления для крепления силового типа в соединениях отлично справляются со своими задачами, при этом их бывает несколько подвидов:

  • ленточные и проволочные оцинкованные имеют в качестве зажима болтовое соединение;
  • усиленные хомуты для шлангов — имеют зажимы с обеих сторон;
  • универсальные литые, оснащённые двумя болтовыми креплениями.

Изготавливаются все эти виды хомутов исключительно из нержавеющей стали. Все они одинаково просты в эксплуатации и относительно дёшевы, поэтому некоторый запас таких крепежей в хозяйстве не помешает.

Рекомендуем посмотреть видеообзор хомутов, в котором рассказывается о том, для каких целей тот или иной тип используется, какие из них лучше купить.

Уважаемые пользователи, если у вас остаются вопросы по теме публикации, обязательно задавайте их. Наша команда с удовольствием ответит на них в самое ближайшее время. Если есть опыт использования того или иного обжима — делитесь им с нами.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Источник

Примеры монтажа различных дюбелей для гипсокартона и твердых оснований

Еще по теме: схема коптильни холодного копчения своими руками

виды хомутов для крепления

Когда важно надёжное соединение: выбираем обжимные металлические хомуты

Виды хомутов

Виды хомутов и их применение, как сделать хомут

Разделы статьи:

Хомут — это крепёжный элемент, которой даёт возможность быстро соединить, герметизировать или закрепить трубы. При помощи хомута можно не только устранить течь в водопроводе, но и надёжно зафиксировать (затянуть) что-либо на трубе.

На сегодняшнее время существуют различные виды хомутов: червячные, пружинные, ремонтные, трубные хомуты, и другие. Основным материалом для их изготовления служит нержавеющая сталь и пластик. Металлические хомуты отличаются своей прочностью и надёжностью, они предназначены, чаще всего, для герметизации труб.

Какие виды хомутов бывают

Большое разнообразие хомутов, например, на этом сайте, даёт возможность выбрать хомут для каких-то конкретных целей. Например, бывают ремонтные хомуты, которые позволяют за считанные минуты заделать свищ в трубе, а бывают червячные хомуты, для быстрого и надёжного соединения патрубков и шлангов.

Рассмотрим на сайте remstroisovet.ru основные разновидности хомутов, которые получили наибольшее применение на сегодняшний день:

Червячные хомуты — широко применяются для соединения патрубков и шлангов, быстро надеваются, затягиваются обычной отвёрткой, и, также легко снимаются. Червячный хомут можно использовать несколько раз, он способен обеспечить надёжное и прочное соединение.

Трубные хомуты — основное предназначение трубных хомутов, это фиксация пластиковых и металлических труб, к стене и потолку. Трубный хомут может иметь различные диаметры, использоваться под определённые нагрузки. Данной разновидностью хомутов, также являются U-образные и спринклерные хомуты.

Вентиляционные хомуты — в основном используются для крепления воздуховодов и различных других элементов вентиляционной системы. Такие виды хомутов изготавливаются из двух полос тонкой стали, которые соединяются друг с другом посредством болтов и гаек. Вентиляционные хомуты имеют несколько разновидностей, с П-образным и U-образным профилем.

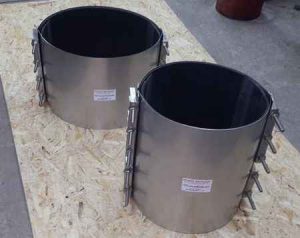

Ремонтные хомуты — предназначены для надёжной герметизации трубопроводов, без какой-либо сварки. Такие хомуты изготавливают из стали, они имеют резиновый уплотнитель внутри, который быстро закрывает собой свищ. Ремонтный хомут или как его ещё называют «обжимной», следует подбирать исходя не только от диаметра ремонтируемой трубы, но и с учётом находящегося в ней давления.

Пластиковые хомуты — их называют по-разному, например, стяжки, «шморгалки» и т. д. Как правило, данные виды хомутов изготавливают из высококачественного нейлона. Сам хомут выглядит в виде узкой полоски, с насечками на одной из сторон, и замочка в самом конце. Затягивая пластиковую стяжку, получится быстро зафиксировать утеплитель на трубе или закрепить провод к ней.

Как сделать хомут из трубы и полосы

Если нужно быстро заделать свищ в водопроводе, то можно сделать хомут самостоятельно. Для этих целей рекомендуется использовать тонкую полоску стали, шириной не менее 15-20 см, здесь все во многом зависит от размеров повреждения. Также, для изготовления хомута, можно использовать металлическую трубу, на несколько диаметров больше, чем ремонтируемая труба.

Сам процесс изготовления хомута из трубы выглядит следующим образом:

  • Кусок металлической трубы, шириной 15-20 см, разрезается болгаркой вдоль на несколько частей;
  • Затем, к краям каждой половины хомута, из стальных полос или уголка привариваются соединительные элементы;
  • При помощи дрели и сверла по металлу, в креплениях хомута сверлится по два отверстия для болтов;
  • Используя резину, толщиной 2-3 мм, делается уплотнительная полоска, которая укладывается под хомут на место свища. Можно также использовать и бентрезину, которая наматывается на поврежденное место несколько раз;
  • После этого на трубу надевается хомут и затягивается при помощи болтов, шайб и гаек. Затягивать хомут рекомендуется равномерно с двух сторон, подкручивая, то один, то другой болт.

Если сварки под рукой нет, то можно сделать хомут из обычной полосы тонкой нержавейки. Для этих целей, полоса обгибается вокруг трубы, после чего делаются необходимые замеры, и она обрезается по нужному размеру. Затем на концах полосы высверливается несколько отверстий под болтовое соединение.

Таким образом, можно сделать хомут своими руками. При этом нужно понимать, какую нагрузку он сможет выдержать, и в каких условиях будет эксплуатироваться. В противном случае, устранить течь в трубе надолго не получится, и лучше будет воспользоваться готовыми вариантами заводских хомутов.

Источник

Т8.1 Способы крепления кабелей

Еще по теме: мелкие камни для бани

виды хомутов для крепления

Металлические хомуты: виды, типы, сфера применения

Металлические хомуты: виды, типы, сфера применения

Металлические хомуты — одна из распространённых разновидностей креплений, метизов, которые активно используются при монтаже систем водоснабжения, канализации, отопления. Сайт RMNT расскажет вам, какими бывают металлические хомуты и с какой целью, где могут применяться.

Портал Rmnt.ru кратко упоминал о металлических хомутах для труб в статьях о том, как снять счётчик на воду для поверки, о ремонте санузла своими руками и борьбе с шумами в канализационном стояке. Однако данный вид креплений заслуживает более серьёзного изучения, ведь используется широко в сфере монтажа и ремонта самых разных труб.

Металлические хомуты позволяют выполнить следующие задачи:

  • Фиксировать трубы разного диаметра на стенах и несущих балках.
  • Устранять течи, которые образовались в стенках труб.
  • Герметизировать стыки и фитинги.
  • Крепить армированные и резиновые шланги на штуцере.
  • Закреплять водопроводные гофры и рукава.
  • Механически скреплять отдельные детали.
  • А также убирать свищи, которые в трубах могут образовываться из-за блуждающих токов.

В России до сих пор действует советский ГОСТ 24137–80 «Детали крепления трубопроводов. Хомуты». Именно его требованиям должны отвечать все металлические хомуты. В частности, ГОСТ регламентирует длину и диаметр резьбы, предельные диаметры труб для хомутов, точность изготовления и массу изделий, а также другие моменты.

Важно! Обычно стандартные металлические хомуты отвечают всем требованиям качества и нареканий у профессионалов и домашних мастеров не вызывают. Но спросить у продавца сертификат соответствия изделий ГОСТу будет разумной мерой предосторожности.

Все металлические хомуты для труб делятся на два вида:

  1. Крепёжные. Собственно, помогают провести правильный и надёжный монтаж водопровода, канализации, системы отопления. Бывают монтажными — крепятся на стене, фиксируют стояки, и обжимными — крепятся на самих трубах, соединяя детали, в частности, шланги на патрубках.
  2. Ремонтные. Используются там, где возникла проблема — для устранения течи. У ремонтных хомутов всегда имеется важное отличие — резиновый уплотнитель, ведь сам металл не обладает такой гибкостью и не может по-настоящему плотно прикрепиться к трубе, полностью перекрыв протечку.

Важно! У монтажных металлических хомутов всегда есть хвостовик, который позволяет прикрепить метиз к стене, чтобы он надёжно удерживал трубу в нужном положении. Соответственно, обжимным и ремонтным хомутам хвостовик не требуется.

По форме своих составных частей все металлические хомуты бывают:

  • С клипсой. Применяются для монтажа пластиковых труб, на большую нагрузку не рассчитаны, зато очень просты и удобны в процессе монтажа. Для соединения может использоваться клин или замок-защёлка.
  • U-образные. Это скоба с планкой, которая стягивается двумя гайками. Такой хомут рассчитан на высокие нагрузки, применяется и для ремонта трубы (с резиновым уплотнителем), и для закрепления.
  • Разъёмное кольцо одностороннего типа. Это скоба, которая соединяется одним или несколькими болтами в зависимости от диаметра. Очень простой хомут, можно сделать своими руками для трубы конкретного диаметра.
  • Полукольца двухстороние. Это уже хомут из нескольких сегментов, можно регулировать диаметр, но всё равно зазоры между сегментами не должны быть слишком большими.
  • Хомут с фиксирующей шпилькой. Помогает крепить трубы к стенам, имеет хвостовик и два полукольца.

По типу механизма закрепления металлические хомуты бывают:

  • Червячными, ленточными, на стяжке. Простой и удобный вариант, можно регулировать силу и диаметр. Это металлическая полоска с выступами.

  • Пружинными. Прочное крепление, но затянуть можно только пассатижами. Зато потом ничего подтягивать не требуется.

  • Спиральными, проволочными. Подходят для армированных и гофрированных рукавов.

  • С силовым зажимом. Это гайка с болтом, которыми затягивается хомут.

  • Усиленными. Самые прочные и надёжные. Но весят немало, негибкие, толстые.
  • Трубными. Крепятся на сами трубы, состоят из двух и более колец, которые между собой крепятся винтами.

У каждого вида хомута есть свои предельные значения диаметра:

  • Спиральные — от 38 до 500 миллиметров.
  • Винтовые — от 18 до 76 миллиметров.
  • Червячные — от 8 до 160 миллиметров.
  • Пружинные — от 13 до 80 миллиметров.

При этом удобнее всего регулировать диаметр крепления хомута именно червячным механизмом, принцип действия которого немного похож на ремень для брюк.

Специалисты советуют всегда, не только при ремонте течи, использовать металлические хомуты в комплекте с резиновыми прокладками. Так крепление точно не повредит трубу, будет надёжным и бесшумным. Кроме того, резиновая прокладка обеспечивает безопасность крепления труб с горячей водой, которые при нагревании расширяются.
