Вакуумные радиаторы отопления – справедливая оценка высоких технологий

Сравнительно недавно на рынке появилась альтернатива привычным батареям отопления – вакуумные радиаторы. Маркетологи в оценках этих устройств не стесняются и в унисон заявляют, что это – едва ли не революция в сфере отопления жилья.

Новинка выглядит весьма интересной, поэтому стоит уделить ей более пристальное внимание.

Вакуумная батарея

Устройство и принцип работы

Устройство и принцип работы классической отопительной батареи знакомо каждому – вода проходит через отдельные секции и разогревает металл. Вакуумный радиатор отопления выглядит, да и работает, несколько иначе.

Вакуумная батарея выглядит как обычный регистр – то есть две трубки в верхней и нижней части соединены полыми ребрами. Верхняя трубка наглухо запаяна, а через нижнюю проходит трубопровод по которому и будет течь теплоноситель (труба в трубе). Для обеспечения равномерного прогрева внутрь отопителя заливается легкокипящая литиево-бромидная жидкость.

Принцип работы устройства

Обратите внимание! Из внутреннего пространства откачан воздух для большей эффективности работы устройства. Так что любое нарушение целостности батареи снизит эффективность работы в разы.

Работает новинка по такой схеме:

  • после начала работы отопительной системы вода поступает в нижнюю трубу;
  • литиево-бромидная смесь вскипает уже при температуре около 30-35ᵒС (этому способствует сниженное давление);
  • после перехода в газообразное состояние равномерно разогревается уже вся секция, в верхней части газы остывают, превращаются в жидкость и спускаются в нижнюю часть секции, цикл повторяется.

Обратите внимание! Если обычный радиатор может работать в широком диапазоне температур, то вакуумный в этом вопросе более капризен. Так, если теплоноситель разогреть чересчур сильно, и вся жидкость в батарее испарится, то эффективность работы радиатора снизится на порядок. В то же время, при совсем уж малой температуре жидкость будет испарятся очень плохо.

Правда и вымысел о вакуумных радиаторах

В случае с устройствами такого типа довольно часто реальная эффективность отопления оказывается намного хуже, чем это обещает реклама. У многих возникает вопрос, что является этому причиной – неправильная установка, нарушение техпроцесса или, быть может, радиаторы отопления вакуумные и вовсе не имеют серьезных преимуществ по сравнению с обычными батареями.

Что обещают производители

По версии маркетологов подобные устройства имеют следующие преимущества:

  • прогрев комнаты уже при температуре теплоносителя около +35ᵒС. Для сравнения – при обычном отоплении воду нужно подогреть до температуры примерно +85-90ᵒС;
  • в актив заносится и намного меньший объем теплоносителя, который находится в радиаторе. В вакуумных устройствах объем теплоносителя не превышает 500 мл в то время как в обычной стальной или чугунной батарее отопления только в одной секции находится 350 мл воды;
  • благодаря тому, что теплоноситель не проходит во время работы через весь радиатор, батарея не загрязняется со временем, а значит теплоотдача не ухудшается;
  • гидравлическое сопротивление меньше;
  • равномерность прогрева на высоте;

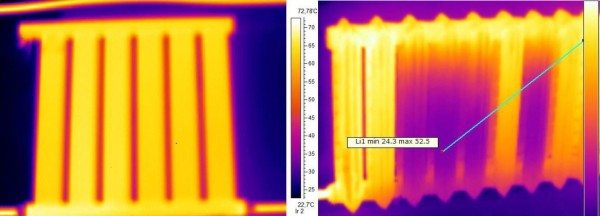

Термограмма: слева вакуумный радиатор, справа – старый чугунный (заметно влияние засорения)

  • главным же преимуществом обычно называют экономию расходов на отопление. В описаниях к разным моделям обычно называют число, близкое к 30%, то есть теоретически расходы снижаются на 1/3.

Что касается недостатков, то обычно отмечают:

  • высокую стоимость – несколько большая по сравнению с обычными батареями цена объясняется как раз усложненной конструкцией;
  • тихий треск при испарении легкокипящей жидкости;
  • то, что эффективная работа возможна только в сравнительно узком диапазоне температур теплоносителя.

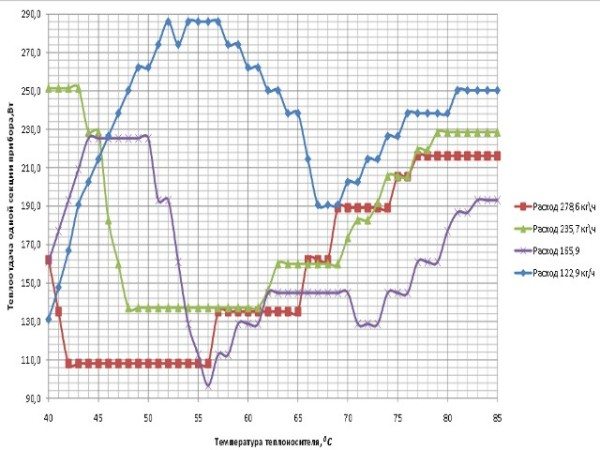

Зависимость теплоотдачи от температуры теплоносителя

О чем умалчивает реклама

Если бы в реальности ситуация выглядела так же, как ее рисуют маркетологи, то вакуумные батареи уже заняли бы изрядную долю рынка. Тем не менее, пока что этого не происходит, а рост продаж оставляет желать лучшего.

Эффективность отопления дома зависит главным образом от качества утепления (влияет на теплопотери), рабочей температуры теплоносителя и площади поверхности радиатора (площадь оребрения). Батарея – всего лишь «посредник», который необходим для того, чтобы передать тепловую энергию, полученную от теплоносителя в воздух.

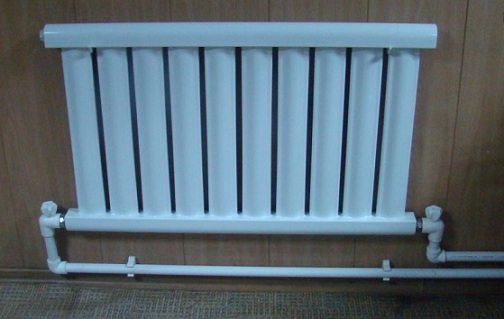

На фото – установленная вакуумная батарея

Вакуумные радиаторы разогреваются почти мгновенно, но нужно понимать, что скорость разогрева не играет особой роли при отоплении. Чугунный «тяжеловес» нагреется за несколько минут, но при сравнении особой разницы заметно не будет.

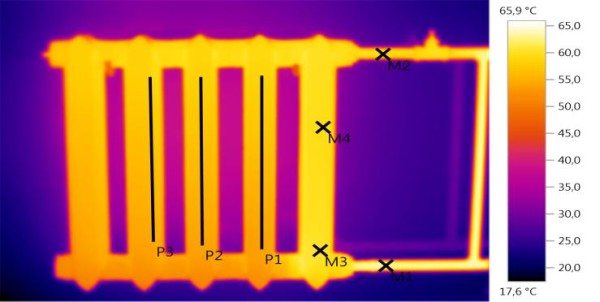

Термограмма исправной чугунной батареи

По такому параметру как площадь поверхности они иногда и вовсе проигрывают традиционным отопительным батареям. А это напрямую влияет на эффективность отопления, ведь должен соблюдаться баланс между теплопотерями и поступлением тепла в комнату.

Характеристики моделей отечественного производства

Что же касается преимущества в виде меньшего количества теплоносителя, то это делает отопительную систему просто менее инерционной, то есть вода быстрее остынет. Это значит, что котлу придется включаться большее число раз.

Установка и практика эксплуатации

Что касается установки своими руками, то она практически ничем не отличается от установки обычных радиаторов.

Нужно только учесть пару особенностей:

  • перед установкой его нужно покачать влево-вправо для того, чтобы жидкость в нем не скапливалась в верхней трубке;
  • запрещено устанавливать вакуумные приборы вместе с обычными радиаторами.

Инструкция по установке в этом случае состоит из обычных операций:

  • установка креплений на стене;
  • навешивание радиатора;
  • подключение трубы к нижней части;
  • проверка на герметичность.

Интересный результат эксплуатации показан в таблице:

ТипАлюминиевыйВакуумный
Расход электроэнергии, кВт0,7820,356
Стартовая температура, ᵒС2425
Конечная температура, ᵒС4032

Обогревалась небольшая кабинка, термо-реле было выставлено на температуру 80ᵒС.

Видно, что за час работы алюминиевая батарея подогрела помещение на 16ᵒС, а вакуумная – на 7ᵒС, затратив при этом вдвое меньше электроэнергии. Интересная зависимость – вдвое меньшая эффективность, и вдвое меньший расход энергии. Если добавить оребрения вакуумной батарее, то результаты, скорее всего, сравнялись бы.

Подведение итогов

К новинкам стоит относиться с опаской и вакуумные батареи – не исключение из этого правила. Несмотря на громкую рекламу, эффективность использования таких устройств вызывает серьезные сомнения. Довольно часто традиционные радиаторы как минимум не уступают вакуумным аналогам (см.также статью “Геотермальное отопление дома – особенности и устройство”).

На видео показан пример отопительной системы с использованием вакуумного радиатора.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Источник

См. также: печь украшенная изразцами

вакуумный радиатор своими руками, схема

Вакуумный радиатор отопления своими руками

Вакуумные радиаторы: выбор и самостоятельное изготовление

В конструкции обычных радиаторов сложно придумать что-то новенькое, разве что использовать металлы разных типов да форму оптимизировать с целью увеличения площади поверхности. Вакуумные устройства можно считать интересным опытом, который пока не получил широкого распространения. Тем не менее, такие приборы инновационные, ведь, если верить производителям, они эффективнее обычных, а электрические вакуумные радиаторы и вовсе способны сократить потребление электроэнергии в разы.

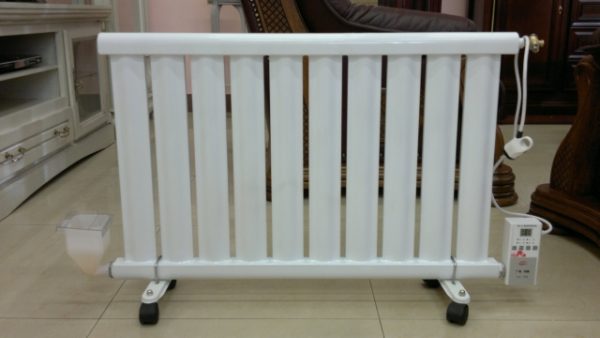

Вакуумная батарея

Особенности конструкции

При использовании обычного радиатора отопления предполагается циркуляция через него теплоносителя (чаще всего горячей воды), он прогревается, соответственно и температура в комнате растет.

При этом могут возникать такие проблемы как:

  • неравномерный прогрев – может быть вызван как воздушными пробками в самой батарее, так и загрязнением из-за плохого качества теплоносителя;

Обратите внимание!
Если с воздушной пробкой можно справиться самостоятельно с помощью крана Маевского, то загрязнение батареи просто так не устранить.

  • коррозия металла. Встречается далеко не всегда, но при возникновении такого явления риск протечки возрастает, случается это, как правило, в самый неподходящий момент.

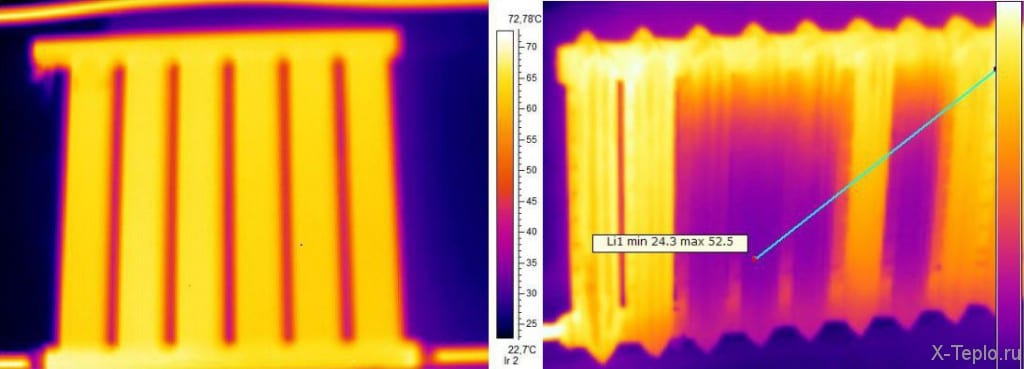

Слева термограмма вакуумного радиатора, справа – обычного с воздушными пробками

Вакуумные радиаторы предполагают несколько иной принцип передачи тепла от теплоносителя в помещение. Если в обычной батарее теплоноситель протекает через весь отопительный прибор, то в вакуумных он течет только через трубу, проходящую через нижнюю часть устройства.

Частично пространство радиатора заполнено литиево-бромидной жидкостью, также при изготовлении устройства из него откачивается воздух, это необходимо для того, чтобы снизить температуру кипения жидкости.

В результате этих манипуляций производителям удалось добиться того, что литево-бромидная жидкость вскипает, и начинает активно испаряться уже при температуре около 35ᵒ С.

Процесс работы выглядит примерно так:

  • котел быстро разогревает теплоноситель;
  • тот по трубе протекает через радиаторы отопления;
  • литиево-бромидная жидкость за считанные секунды нагревается до температуры кипения и испаряется, пары подымаются в верхнюю часть устройства;
  • здесь их температура начинает снижаться и происходит конденсация паров;
  • по внутренней поверхности стенок капли жидкости стекают вниз и цикл повторяется.

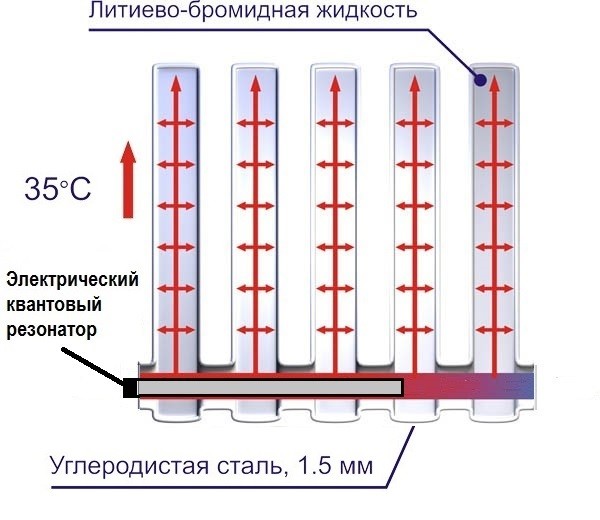

Принцип действия обогревателя

По такой схеме работают абсолютно все вакуумные радиаторы, как проточные, так и электрические. Вся разница заключается в том, что в первых для подогрева используется труба с теплоносителем, а в электрических – ТЭН, вмонтированный в нижнюю часть устройства.

Правда и вымысел о вакуумных радиаторах

Что касается отношения к новинке, то люди разделились на 3 группы:

  1. одним новшество абсолютно безразлично, отопление работает, да и ладно;
  2. другие уверены, что все это – происки маркетологов, а новинка абсолютно бесполезна;
  3. третьи уверяют всех, что экономия энергозатрат составляет чуть ли не 50-70% по сравнению с обычным отоплением.

Что обещают производители

К заверениям продавцов всегда стоит относиться с опаской, ведь главная задача для них – продать товар, интерес покупателя стоит в лучшем случае на втором месте.

Но упомянуть о заявленных преимуществах стоит, судя по рекламе, вакуумный радиатор отопления позволит:

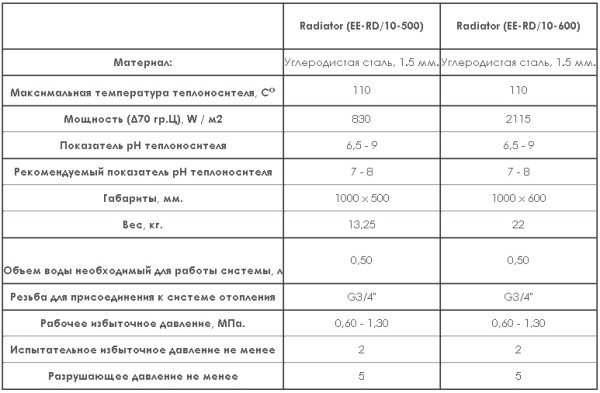

Характеристики радиаторов популярного производителя

Обратите внимание!
Всего в отопительных системах такого типа объем теплоносителя может быть в пределах 15-20 л и даже меньше.

  • повысить скорость прогрева радиатора, если обычный чугунный будет разогреваться несколько минут, то вакуумный – меньше минуты;
  • понизить температуру теплоносителя в системе, вместо 80ᵒС его достаточно нагреть примерно до 50-60ᵒС;
  • сделать невозможным загрязнение внутренностей радиатора из-за плохой очистки теплоносителя просто невозможно, ведь вода течет только через нижнюю трубку;

На фото видно, что теплоноситель идет через нижнюю часть прибора

  • образование воздушных пробок также невозможно;

Что касается недостатков, то в рекламе обычно упоминается только достаточно высокая цена, а также то, что при неаккуратном обращении возможна разгерметизация устройства. Учитывая высокую степень опасности литиево-бромидной жидкости, это чревато самыми негативными последствиями.

Вакуумные батареи в реальной жизни

Самое главное, что нужно понимать, так это то, что радиатор – всего лишь посредник, его роль заключается в том, чтобы максимально быстро передать тепло в комнату, сам по себе он энергию не вырабатывает. Так что потребность дома в энергии для обогрева останется той же, а снизить ее можно за счет грамотной теплоизоляции.

По ряду пунктов есть замечания:

  • загрязнение, воздушные пробки действительно никогда не образуются, но вот в обычной отопительной системе достаточно просто следить за чистотой воды. А установленный кран Маевского позволит за считанные секунды спустить лишний воздух из системы;
  • объем воды действительно понадобится меньший и котел подогреет его быстрее, но для поддержания нужно температуры ему придется включаться чаще, то есть система будет обладать малой инерционностью;
  • вакуумные радиаторы обладают еще одним недостатком – площадь контакта трубы с теплоносителем и литиево-бромидной жидкости невелика. Так что вопрос эффективности теплопередачи под вопросом;

Площадь контакта невелика

  • помнить нужно и то, что температурный режим и эффективность нагрева радиатора имеют нелинейную связь. Если в случае с обычным температура поверхности плавно растет с увеличением температуры теплоносителя, то в вакуумных могут наблюдаться скачки, когда даже небольшое повышение температуры воды приводит к росту теплоотдачи. Связано это со свойствами литиево-бромидной жидкости.

Зависимость между теплоотдачей и температурой теплоносителя нелинейная

Обратите внимание!
Обычно производитель сам устанавливает оптимальный температурный режим для своей продукции.
Так что, хотя принцип работы вакуумных радиаторов отопления один и тот же, оптимальная температура теплоносителя может быть разной для разных моделей.

При несоблюдении рекомендуемой температуры теплоносителя есть большой риск того, что теплоотдача батареи снизится в разы. Такое может произойти в случае, если вся жидкость вдруг испарится, в таком случае нужно будет снизить температуру воды в трубе и ждать, когда пойдет процесс конденсации.

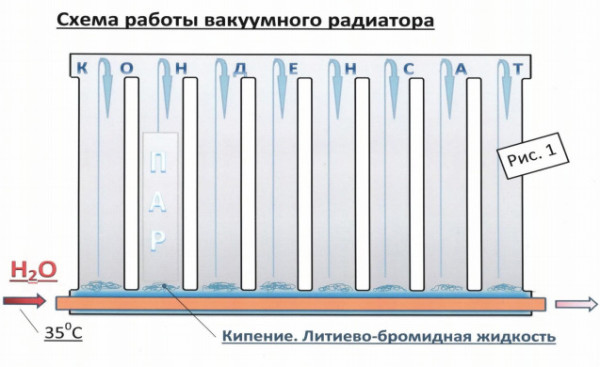

При малом нагреве испарение будет идти вяло

Также не стоит думать, что такие батареи будут эффективны при низкой температуре теплоносителя. Просто будет испаряться очень мало литиево-бромидной жидкости, что скажется на нагреве металла корпуса.

Тем не менее, перечисленные особенности являются скорее теоретическими, ощущается нехватка эксперимента, проведенного независимой организацией.

Пока что можно опираться только на опыт применения подобных систем:

  • г. Тюмень – снижение на 1/3 расходов на отопление жилья (200 м2), до этого стояли обычные алюминиевые батареи;
  • г. Екатеринбург – в сильный мороз для обогрева дома (около 400 м2) в час расходовалось 8 кВт энергии.

Подобных примеров можно привести немало, но есть и неудачный опыт использования вакуумных радиаторов, когда особой разницы с обычными батареями не ощущалось. Так что многое зависит еще и от качества самой батареи, качественные стоят очень дорого.

На что обратить внимание при выборе

Даже высокая цена не всегда является гарантией столь же высокого качества.

При выборе стоит обратить внимание на:

  • сварные швы должны быть ровными, без наплывов;
  • количество жидкости внутри прибора должно быть таким, чтобы при переворачивании был слышен только легкий шелест, бульканье говорит о том, что производитель перестарался;
  • качество покраски также говорит о многом, в идеале она не должна счищаться ни ногтем, ни растворителем;
  • вентиль, через который выполняется заливка жидкости, должен быть надежно герметизирован. Можно попробовать перевернуть радиатор и понаблюдать за тем, не появятся ли капли на стыке;
  • не лишним будет и ознакомиться с технической документацией. В частности, внимание стоит обратить на рекомендуемую температуру теплоносителя.

Сертификат соответствия может служить гарантией качества

Обратите внимание!
При покупке электрических моделей стоит включить его в сеть и засечь, как быстро нагреется поверхность прибора.

Самодельная вакуумная батарея

Легкоиспаряющуюся жидкость найти не проблема, с откачкой воздуха может справиться любой насос, так что можно попробовать создать аналог заводской вакуумной батареи своими руками. Причем изготовить можно как проточную модель, так и электрическую.

На роль корпуса подойдет обычная старая батарея отопления, инструкция по изготовлению предусматривает:

  • через нижнюю часть пропускается труба, по ней будет циркулировать теплоноситель;

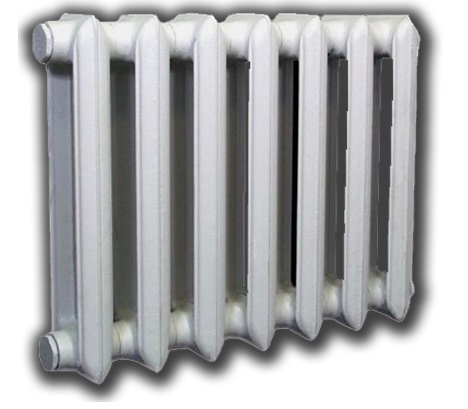

Готовый корпус для вакуумной батареи

  • если под рукой нет именно литиево-бромидной жидкости, то можно взять любую другую (предпочтение стоит отдать неядовитым). Можно использовать этанол и даже простую воду (правда, температура кипения будет несколько ниже);
  • заполнять целиком батарею не нужно, достаточно, чтобы жидкость просто покрывала трубу с горячей водой;
  • затем через верхнюю футорку откачивается воздух и можно приступать к испытаниям самодельного обогревателя. Теоретически, он должен нагреваться полностью секунд за 20, а все стыки должны оставаться сухими.

Можно сделать и передвижной обогреватель такого типа. Для этого достаточно в нижнюю часть вмонтировать ТЭН вместо проточной трубы. А если приобрести ТЭН с термостатом, то можно будет еще и регулировать температуру в комнате. Вакуумный радиатор отопления своими руками по эффективности вполне способен потягаться с покупными моделями.

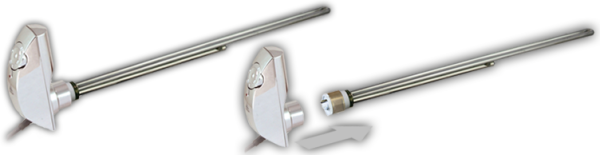

Компактный ТЭН с термостатом

Подведение итогов

Вакуумные радиаторы – интересный ход производителей оборудования для отопления дома. Некоторые усматривают в этом заговор, цель которого – вытянуть побольше денег из карманов доверчивых покупателей, другие – едва ли не революцию в отоплении жилья, пока что просто не хватает статистики для окончательного вывода.

Но если высокая стоимость не пугает, то можно приобрести подобную модель, хуже обычной батареи она точно работать не будет. На видео в этой статье показано сравнение вакуумного радиатора с обычными моделями.

Источник

Рекомендуем: самодельная печка

вакуумный радиатор своими руками, схема

Вакуумные радиаторы отопления – справедливая оценка высоких технологий

Особенности и характеристики вакуумных радиаторов отопления

В результате перспективных разработок в области повышения эффективности систем отопления появились новые типы отопительных приборов, призванные снизить затраты энергии на отопление. Один из новых типов — это вакуумные радиаторы. Несмотря на свое недавнее появление на рынке, они уже успели получить положительные отзывы. К преимуществам таких батарей можно отнести компактные габариты, высокие показатели теплоотдачи и абсолютную безопасность в эксплуатации.

Принципы действия

Принцип работы вакуумной батареи основан на способности теплоносителя при пониженном давлении закипать при низкой температуре и отдавать тепло при конденсации.

Вакуумные радиаторы отопления содержат теплоносители, способные к быстрому испарению при низкой температуре. Активация отопительной секции начинается уже при температуре 35°С, а полностью в рабочий режим радиатор входит при 50°С.

В нижней части секции находится теплообменник, представляющий собой прямой отрезок трубы, охваченный кольцом, переходящим в вертикальную емкость. Вертикальная трубка заполнена литиево-бромидной солью или этанолом, она герметично запаяна, воздух из емкости откачан. Прогрев батареи происходит при конденсации паров теплоносителя на поверхности трубки.

Сравнение с обычной батареей по данным тепловизора.

Особенности вакуумного радиатора

Отличия устройства вакуумного радиатора от традиционных батарей отопления продиктованы принципом его действия и состоят в следующем.

Объем

Вакуумные батареи требуют минимального объема теплоносителя. Горячая жидкость занимает только объем теплообменника в нижней части радиатора. Например, батареи в 10 секций имеют объем около 0,5 л. Для сравнения, объем обычного чугунного радиатора с аналогичным количеством секций составляет не менее 4 л.

Герметичность

Вакуумный радиатор работоспособен только при отсутствии воздуха в трубке с рабочим составом. Разгерметизация секции нарушает принцип работы и прекращает процесс кипения наполнителя и выработки тепла. При этом положительным моментом является то, что выходит из строя только одна секция батареи.

Низкая рабочая температура

Температура кипения рабочей жидкости в 35°С позволяет построить эффективную систему отопления на альтернативных источниках энергии, таких как термальные источники или водяные коллекторы, нагреваемые солнечным светом.

Преимущества

Особенности устройства и принципа работы вакуумных радиаторов обеспечивают ему ряд преимуществ над традиционными чугунными или алюминиевыми отопительными батареями. Отсутствие гидравлического сопротивления в теплообменнике каждой из секций радиатора позволяет монтировать батареи неограниченного размера.

Минимальный объем теплоносителя позволяет использовать нагреватели меньшей мощности. Установленные в уже существующей отопительной системе вакуумные радиаторы отопления обеспечивают снижение расхода топлива. Но при наличии в системе аккумулятора теплоты, то есть большого объема теплоносителя, основные преимущества этого типа отопительных приборов будут утрачены.

Из-за немалой стоимости секций такого типа может показаться, что покупать его невыгодно. На самом деле за время эксплуатации вакуумная система отопления способна полностью себя окупить, особенно в контурах с малым объемом теплоносителя. Кроме того, она позволит отказаться от циркуляционного насоса, что даст дополнительную экономию.

При использовании данных приборов исключается их засорение и заиливание, как в традиционных батареях, а также образование воздушных пробок.

Недостатки

Достаточно высокая цена данного прибора может посеять сомнения у покупателя при решении вопроса его приобретения.

К недостаткам вакуумного радиатора можно отнести также вероятность вытекания теплоносителя в случае разгерметизации прибора. Затопления не произойдет по причине малого количества жидкости, но следует помнить, что литиево-бромидная смесь является ядовитой для человека.

Признаки качественного радиатора

По причине длительного срока службы прибора данного типа, а также его немалой стоимости, подходить к выбору и приобретению следует особенно тщательно.

Следует обратить внимание на следующие признаки качественного вакуумного радиатора:

  • При раскачивании прибора слышен шелест, но не перетекание жидкости;
  • Ровные сварочные швы;
  • Загерметизированный заправочный вентиль.

У покупателя всегда есть право потребовать от продавца предъявления сертификата.

Особенности монтажа

Из особенностей установки этого типа отопительных приборов следует упомянуть про вертикальность монтажа секций и бережное обращение в целях сохранения герметичности. Также необходимо напомнить, что вакуумный радиатор имеет только патрубки подачи и отвода теплоносителя, дополнительных устройств и воздушных клапанов они лишены. Для упрощения замены отопительного прибора целесообразно использовать быстроразъемные соединения.

Перед установкой производители рекомендуют несколько раз покачать устройство вправо и влево. Делается это для того, чтобы жидкость гарантированно стекла в нижнюю часть радиатора.

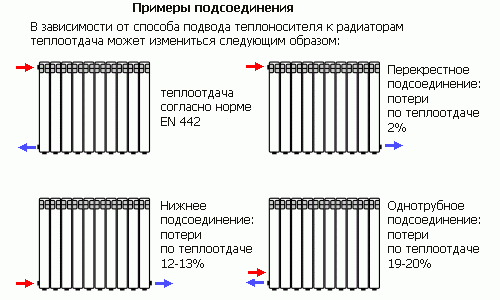

Варианты подключения.

Необходимо учитывать, что вакуумные батареи не рекомендуется применять наряду с другими типами отопительных приборов. Это может снизить эффективность всей схемы отопления дома.

Также следует знать, что для экономии средств на отоплении дома необходимо в первую очередь снижать потери тепла. Тогда их восполнение потребует, соответственно, меньше средств.
