устройство перепускного клапана

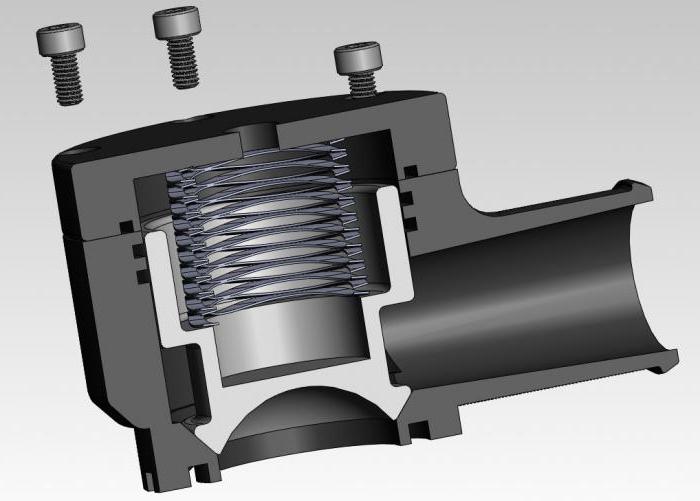

Принцип работы перепускного клапана

Назначение перепускного клапана системы отопления

Перепускной клапан терморегулятора системы отопления является несложным механизмом, предназначенным для сброса рабочей среды (теплопроводящей жидкости), функционирующей в системах отопления в обратку при существенном повышении давления в подающем жидкость контуре.

Причины и следствия

Зачастую рост уровня давления в таких системах связан с нормативным функционированием термоклапанов, которые установлены на радиаторах либо термоголовке. При достижении установленной в ручном режиме максимальной температуры, подача горячего теплоносителя в тот или другой радиатор снижается, что и обеспечивает повышение давления, а в некоторых случаях даже свист запорных вентилей радиаторов.

Безусловно, что это отражается, кроме уровня комфорта в комнате, еще и на работоспособности, а также долговечности системы отопления, ее отдельных узлов. Чтобы избежать таких ситуаций, профессионалы рекомендуют оснащать системы отопления термостатическими клапанами для её нормального функционирования и стабилизации давления внутри неё.

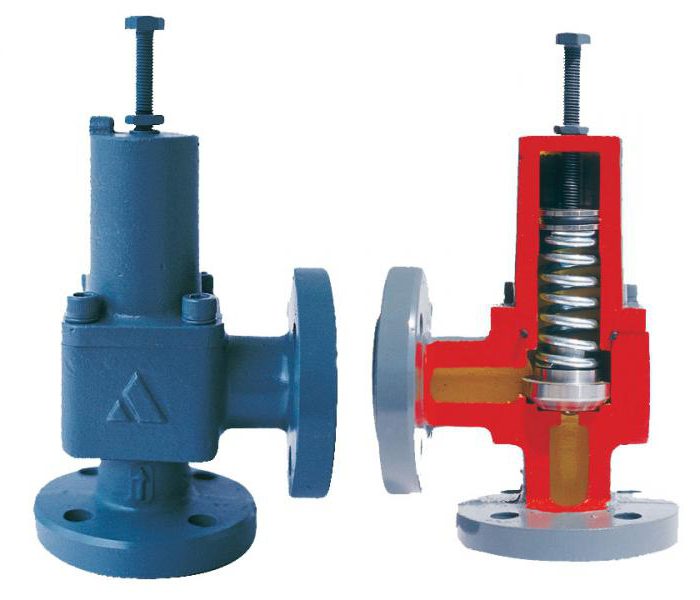

Перепускной клапан. Назначение, виды, характеристики

Термин «перепускной клапан» относится к регулирующему устройству для поддержания на требуемом уровне давления жидкой или газообразной среды путем перепуска ее через обводную линию трубопровода. Это трубопроводная арматура автоматически поддерживает заданную разницу давлений между входным и выходным патрубком. При превышении значения заданного давления на входе затвор клапан открывается, а при его снижении ниже установленного уровня клапан закрывается. Полное открытие обычно происходит, когда это число превышается более чем на 20 %.

Перепускные клапана прямого и непрямого действия

Открытие перепускного (регулирующего) элемента клапана может осуществляться двумя видами действий – прямым и непрямым.

Перепускной клапан, в котором воздействие измерительного элемента на управляющий клапан осуществляется лишь за счет энергии среды, называется устройством прямого действия.

Их делят на пружинные и мембранные по типу действия на затвор.

В таких клапанах открытие затвора происходит под давлением среды и регулируется сжатием пружины.

Перепускные клапана прямого действия характеризуются простотой устройства, низкой стоимостью и незначительной чувствительностью к загрязнениям.

Недостаток – поддержание давления с невысокой точностью.

Перепускной клапан, в котором воздействие на контроллер осуществляется извне с помощью дополнительной энергии, называется клапаном непрямого действия. Это более дорогие и точные устройства.

Разновидности перепускных клапанов

  1. Муфтовые предохранители. Данные изделия — это механизмы с двухсторонней резьбой и прокладкой, которая находится с внешней стороны. Работает данная деталь при помощи пружины, которая удерживает шток. Когда на шток вы приложите усилие, то откроется проход. При появлении давления с обратной стороны, за счет блокировки, оно усилится. Выполняются такие предохранители из латуни. Тарелка, которая располагается внутри штока, производится из термоустойчивого пластика, а пружина — из нержавейки. Механизм функционирует за счет того, что под давлением вода попадает на заслонку, которая поднимается, в свою очередь освобождая движение потоку. Когда давление снижается, шток опускается, поэтому возвращение потока исключено.
  2. Трехходовые клапаны. Такой элемент предназначен для того, чтобы теплоноситель охлаждался. Выделяются изделия с ручным управлением, электроприводом и сервоприводом. Конструкция их достаточно простая, имеются выходящие и входящие отверстия. Поток движения жидкости регулируется при помощи специальной заслонки, которая напоминает шток либо шар. При ее вращении поток движется в требуемом направлении. Данный клапан устанавливается на контуры, где температурный режим невысокий. Например, в участках, где к теплому полу примыкают батареи, функционирующие от одного источника тепла.
  3. . Данное изделие производится обычно из бронзы. У него есть три отверстия: два выходных и одно входное. В качестве регулирующего элемента выступает коррозионно-устойчивый шток. При движении в вертикальном направлении он не осуществляет перекрытие течения воды целиком, что позволяет перераспределить потоки.

Таким образом, пренебрегать установкой перепускного клапана в системе отопления не стоит.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Как используется клапан автоматической подпитки системы отопления

Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.

Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.

Чтобы подобных отклонений в работе отопительных контуров не возникало, применяется специальный клапан, который нормализует рабочее давление и обеспечивает стабильность.

Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.

Кроме того, при использовании вентиля существует реальный риск повышения дифференцируемого давления, что приведет к аварийной ситуации и повредит отопительное оборудование. И еще одним негативным явлением при применении ручного увеличения подачи теплоносителя, являются воздушные пузырьки, которые просачиваются в отопительную систему.

Благодаря клапану автоматической подпитки отопительной системы:

  • Постоянно контролируется давление в контурах,
  • Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
  • В систему не просачивается воздух.

Схема отопительной системы должна включать не только отопительное оборудование, но и дополнительные элементы, способные обеспечить бесперебойную и стабильную работу.

Как работает счетчик отопления

Байпас в системе отопления

Клапаны в компрессоре

Перепускной клапан компрессора является ответственным элементом конструкции, благодаря которому оборудование нормально и без перегрузок работает. Экономичность агрегата зависит от его герметичности, поэтому он должен вовремя и плотно закрываться, обладать высокой износоустойчивостью, выдерживать высокую температуру и динамические нагрузки. Различают такие виды клапанов для компрессора:

  • Предохранительные клапаны, которые необходимы для обеспечения сброса излишнего давления в тех случаях, когда оно выше допустимого уровня. При этом устройство открывается, выпуская воздух, а при падении давления автоматически закрывается.
  • Обратные клапаны, которые сдерживает давление, чтобы при любой остановке компрессора не допустить поступления сжатого воздуха обратно в компрессор.
  • Разгрузочные (перепускные) клапаны уменьшают нагрузку на вал электродвигателя в момент запуска. Через них цилиндр высокого давления сообщается с внешней средой и выполняет сброс

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать

Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе.

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Классификация

  • пружинные – в таких устройствах шток золотника подпружинен и при нормальном давлении клапан перекрыт. Как только давление начинает нарастать, пружина сжимается и увеличивается проходное отверстие – излишки теплоносителя сбрасываются в отдельную емкость или в обратку;

  • устройства рычажного типа отличает большая цена и возможность гибкой регулировки требуемого для его открытия усилия. Груз находится на рычаге, причем закреплен он на нем так, что может перемещаться. Регулируя положение груза на рычаге можно увеличивать/уменьшать требуемое для его открытия усилие.

Образец рычажного типа

Можно привести классификацию и по степени и способу подъема:

  • если подъем не превышает 0,05 высоты седла, то такое устройство считается малоподъемным;
  • полноподъемное устройство обеспечивает перемещение затвора на расстояние равное высоте седла (или даже превышающее его).

Что касается способа регулировки, то обратный клапан для отопления может быть:

  • с плавной регулировкой – как пример можно привести пружинный тип. Перемещение затвора зависит от давления в трубе;
  • с 2-ступенчатой регулировкой – задается некое пороговое значение давления, при превышении которого автоматически полностью открывается проходное отверстие, причем это происходит практически мгновенно. Применяется в промышленности, где потеря даже нескольких секунд может привести к серьезным последствиям.

Обратные и перепускные устройства

Обратный клапан в системе отопления позволяет теплоносителю передвигаться только в одном направлении. Подпружиненный шток пропускает воду только в одном направлении.

Устройство обратного клапана

Иногда вместо предохранителя открытого типа используется перепускной клапан для отопления.

Основная его функция та же – выравнивание давления в системе, но если открытый вариант просто сбрасывает излишки теплоносителя, то перепускной аналог воду перенаправляет в пределах отопительного контура.

Если перед радиаторами установлены термостаты, то в теплое время может сложиться ситуация, когда все они достаточно сильно перекрывают поступление воды в батареи. В результате в подающей трубе растет давление.

Если на выходе из котла установлен перепускной клапан, то он просто часть теплоносителя передаст из подающей в отводящую трубу. Так что, если используется клапан отопителя, то дополнительная защита системы обогрева необходима.

Схема размещения

Трехходовые клапаны

Главным отличием устройства этого типа является конструкция – 1 вход и 2 выхода.

Благодаря этому трехходовое устройство можно использовать для смешивания горячего теплоносителя с остывшим.

Схема работы 3-ходового клапана

Трехходовой клапан позволяет организовать подмес теплоносителя из обратки в подающую трубу и исключить риск подачи слишком горячей воды.

  • трехходовой клапан для отопления позволяет изолировать один отопительный контур от другого (это может понадобиться если используются разные теплоносители).

Внутри корпуса находится либо заслонка, либо шар, поворотом которого регулируется ток теплоносителя. Для управления заслонкой может использоваться сервопривод, соединенный с комнатным термостатом.

Виды клапанов

Для разных видов нагревательных приборов требуются клапаны различной конструкции:

  • Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов.
  • Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно. Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя. Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения.
  • Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься.
  • Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них.
  • Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой.

Классификация

Эти изделия применяются не только в системе отопления и водоснабжения, но и при установке канализационного и вентиляционного оборудования. Арматура выполняет одну и ту же функцию, отличаясь при этом габаритами, формой, материалом корпуса, способом запуска, а также видом затвора.

По материалу изготовления

Самыми лучшими считаются клапаны из нержавейки. Они более дорогие, чем чугунные, применяемые для труб крупного диаметра, или латунные, считающиеся отличным вариантом для бытовых целей.

По методу подключения

  • фланцевые (используются для труб большого диаметра);
  • межфланцевые (имеют небольшой размер и устанавливаются в пространстве между фланцами);
  • муфтовые (имеющие переходы с резьбой, предназначенные для крепления).

По конструкции

Шаровые (шариковые) клапаны отличаются наличием запорной детали, представляющей собой шарик из металла, который прижимается к седлу с помощью пружины, когда происходит снижение давления в системе или прекращение движения воды. Такие элементы считаются дорогостоящими, их принято использовать на трубах компактного размера (до 40 мм) при монтаже больших магистралей в системе централизованного отопления.

Лепестковые клапаны обратного типа могут иметь 1 или 2 створки. Регулирование направления потока теплоносителя происходит за счет стальной пластины, а также специальной шарнирной системы, обеспечивающей движение створок под давлением. Лепестковый клапан с 2 створками гарантирует минимальные гидродинамические затраты, а элемент с 1 створкой (поворотный) используется для труб размером от 50 мм и изготавливается, как правило, из чугуна.

Дисковый пружинный клапан обратного типа используется для отопления квартир и домов, а также ставится на радиаторы. Он привлекает автоматической работой, отличается доступной ценой, широким выбором диаметров, причем крепится муфтовым способом – самым доступным для бытовых целей. При покупке рекомендуется выбирать деталь с сердечником из стали или латуни.

Видео: Что может быть не так с предохранительным клапаном в системе отопления

Источники:

Понравилась статья? Расскажите друзьям:Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Источник

Редукционный клапан. Устройство и приницп работы

Читайте дополнительно: коптильня холодного копчения фото

устройство перепускного клапана

Технические характеристики и область применения перепускного клапана

Перепускной клапан. Схемы и описания.

Перепускной клапан (переливной клапан) — это устройство, предназначенное для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода.

Другими словами это клапан, который устанавливается на альтернативный контур, который пропускает через себя поток с целью исключить повышение давления на других контурах.

Чем отличается перепускной клапан от предохранительного клапана?

Данный перепускной клапан иногда также обзывают предохранительным клапаном, так как функция его чем-то схожа с предохранительным клапаном. Разница в том, что предохранительный клапан нужен для того, чтобы защитить оборудование или систему от разрушения большим давлением путем вывода жидкости из системы. А перепускной клапан нужен для того, чтобы при определенном перепаде давления в замкнутом пространстве начать перекачивать среду (жидкость или газ) для того чтобы разгрузить перепад давления в контурах. Перепускной клапан поддерживает давление в системе путём непрерывного отвода среды, чтобы стабилизировать перепад давления.

Чем отличается перепускной клапан от редуктора давления?

Перепускной клапан поддерживает постоянное давление на входе в клапан («до себя»), а редукционный клапан (Редуктор давления) поддерживает постоянство давления на выходе («после себя»).

Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга. И поэтому данное устройство маркируется одним техническим знаком. С той лишь разницей, что у предохранительного клапана выходной канал выходит из системы, а у перепускного используются выходной канал с целью перенаправления среды по замкнутому контуру. Также перепускные клапаны имеют точный регулятор перепада давления, что позволяет его настроить на заданную требуемую работу в системе.

Технические знаки предохранительного и перепускного клапана:

Рассмотрим схему:

На данной схеме установлен перепускной клапан. Здесь перепускной клапан служит для того чтобы во-первых исключить работу насоса в нагрузку при закрытых контурах на коллекторе. А во-вторых, если понадобиться, то можно его настроить на порог стабилизации перепада давления.

Необходимо перепускной клапан настроить на максимально возможный напор, то есть если напор насоса 5 метров, то напор перепускного клапана нужно сделать чуть меньше, например на 4 метра.

Что это дает? Когда контура на коллекторе перекрыты или работает один два контура, то происходит сильный перепад давления и на отдельных контурах. Происходит очень повышенное давление на контурах, что приводит к большему расходу на контурах. Это значит, что перепад давления на манометрах возрастает, и клапан начинает пропускать жидкость, исключая повышение давления на контурах. Тем самым стабилизируя давление на каждом коллекторе. А вообще дело ваше, какое Вы выставите давление перепускного клапана.

Если перепускной клапан настроен на 3 метра, это значит, что перепад на манометрах не превысит 3 метра. И это значит, что не зависимо от количества задействованных контуров, будет поддержание заданного перепада давления на манометрах.

А теперь рассмотрим график зависимостей:

Предел стабилизации начинает возникать тогда, когда расход насоса достигает таких больших величин через клапан, что начинает увеличиваться гидравлическое сопротивление самого клапана, что уменьшает расход через клапана.

Рассмотрим другой график:

По графику видно, чтобы стабилизировать перепад давления контуров, происходит, простое увеличение или уменьшение расхода через клапан.

Случай из практики: Сталкивался с таким явлением, когда жидкость в трубе начинает шуметь. Этот шум вызван большим напором на контурах. Этот напор сильно разгоняет по трубам жидкость, которая начинает издавать шумы. А происходит это из-за того, что вы оставили включенными краны для малого количества контуров. А насос при этом качает много и если расход маленький, то возникает повышенный перепад давления. То есть возникает повышенная скорость течения воды в трубе.

Данный перепускной клапан устраняет данную причину. Его нужно установить, как показано на схеме. И если будет работать только один контур, то перепускной клапан начнет пропускать через себя поток для уменьшения давления создаваемое на контуре.

Вообще не желательно чтобы насос работал для одного контура, так как насос рассчитан на большой расход! И если уменьшать заданный расход насоса, можно получит не желательную нагрузку на насос. Мало того насос будет перегреваться, дык он еще будет потреблять больше энергии.

Такой перепускной клапан подойдет для малых систем отопления, в пределах одного двух коллекторных блоков. Но если Вы желаете стабилизировать перепад давления без затрат на расход через клапан, то существуют автоматические балансировочные клапаны, которые способны использовать расход насоса по максимуму. А перепускной клапан служит для стабилизации давления путем гашение на себе методом расхода. Автоматический балансировочный клапан создает перепад путем перекрывания клапаном прохода по контуру. То есть у него стоит клапан последовательно и этот клапан поджимает проход с целью исключить расход через контур.

Прочитать о балансировочных клапанах можно здесь.

Для больших проектов типа теплосетей существуют перепускные клапаны с большим расходом, например:

Что такое перепад давления между двумя точками?

Рассмотрим пример: Допустим, у нас на подающем и обратном трубопроводе стоят манометры, который показывают давление в этих точках. Перепадом будет являться значение, которое равно разнице между двумя манометрами. То есть, если на манометре показывает 1,5 Bar, а на другом 1,6 Bar, то перепад равен 0,1 Bar.

0,1 Bar = 1 метр водного столба.

Если Вы не разбираетесь в перепадах давления, и не понимает, что такое вообще «давление«, то для Вас у меня есть специально разработанный раздел Гидравлики и теплотехники, который дает возможность производить гидравлический и теплотехнический расчет.


Все о дачном доме
        Водоснабжение
                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                Неисправности скважинной автоматической системы водоснабжения.
                Водозаборные скважины
                        Ремонт скважины? Узнайте нужен ли он!
                        Где бурить скважину — снаружи или внутри?
                        В каких случаях очистка скважины не имеет смысла
                        Почему в скважинах застревают насосы и как это предотвратить
                Прокладка трубопровода от скважины до дома
                100% Защита насоса от сухого хода
        Отопление
                Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                Теплый водяной пол под ламинат
        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
        Виды отопления
        Отопительные системы
        Отопительное оборудование, отопительные батареи
        Система теплых полов
                Личная статья теплых полов
                Принцип работы и схема работы теплого водяного пола
                Проектирование и монтаж теплого пола
                Водяной теплый пол своими руками
                Основные материалы для теплого водяного пола
                Технология монтажа водяного теплого пола
                Система теплых полов
                Шаг укладки и способы укладки теплого пола
                Типы водных теплых полов
        Все о теплоносителях
                Антифриз или вода?
                Виды теплоносителей (антифризов для отопления)
                Антифриз для отопления
                Как правильно разбавлять антифриз для системы отопления?
                Обнаружение и последствия протечек теплоносителей
        Как правильно выбрать отопительный котел
        Тепловой насос
                Особенности теплового насоса
                Тепловой насос принцип работы
Про радиаторы отопления
        Способы подключения радиаторов. Свойства и параметры.
        Как рассчитать колличество секций радиатора?
        Рассчет тепловой мощности и количество радиаторов
        Виды радиаторов и их особенности
Автономное водоснабжение
        Схема автономного водоснабжения
        Устройство скважины Очистка скважины своими руками
Опыт сантехника
        Подключение стиральной машины
Полезные материалы
        Редуктор давления воды
        Гидроаккумулятор. Принцип работы, назначение и настройка.
        Автоматический клапан для выпуска воздуха
        Балансировочный клапан
        Перепускной клапан
        Трехходовой клапан
                Трехходовой клапан с сервоприводом ESBE
        Терморегулятор на радиатор
        Сервопривод коллекторный. Выбор и правила подключения.
        Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                Обратный осмос
        Фильтр грязевик
        Обратный клапан
        Предохранительный клапан
        Смесительный узел. Принцип работы. Назначение и расчеты.
                Расчет смесительного узла CombiMix
        Гидрострелка. Принцип работы, назначение и расчеты.
        Бойлер косвенного нагрева накопительный. Принцип работы.
        Расчет пластинчатого теплообменника
                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                О загрязнение теплообменников
        Водонагреватель косвенного нагрева воды
        Магнитный фильтр — защита от накипи
        Инфракрасные обогреватели
        Радиаторы. Свойства и виды отопительных приборов.
        Виды труб и их свойства
        Незаменимые инструменты сантехника
Интересные рассказы
        Страшная сказка о черном монтажнике
        Технологии очистки воды
        Как выбрать фильтр для очистки воды
        Поразмышляем о канализации
        Очистные сооружения сельского дома
Советы сантехнику
        Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
        Как подобрать насос для скважины
        Как правильно оборудовать скважину
        Водопровод на огород
        Как выбрать водонагреватель
        Пример установки оборудования для скважины
        Рекомендации по комплектации и монтажу погружных насосов
        Какой тип гидроаккумулятора водоснабжения выбрать?
        Круговорот воды в квартире
        фановая труба
        Удаление воздуха из системы отопления
Гидравлика и теплотехника
        Введение
        Что такое гидравлический расчет?
        Физические свойства жидкостей
        Гидростатическое давление
        Поговорим о сопротивлениях прохождении жидкости в трубах
        Режимы движения жидкости (ламинарный и турбулентный)
        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
        Местные гидравлические сопротивления
        Профессиональный расчет диаметра трубы по формулам для водоснабжения
        Как подобрать насос по техническим параметрам
        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
        Гидравлические потери в гофрированной трубе
        Теплотехника. Речь автора. Вступление
        Процессы теплообмена
        Тплопроводность материалов и потеря тепла через стену
        Как мы теряем тепло обычным воздухом?
        Законы теплового излучения. Лучистое тепло.
        Законы теплового излучения. Страница 2.
        Потеря тепла через окно
        Факторы теплопотерь дома
        Начни свое дело в сфере систем водоснабжения и отопления
        Вопрос по расчету гидравлики
Конструктор водяного отопления
        Диаметр трубопроводов, скорость течения и расход теплоносителя.
        Вычисляем диаметр трубы для отопления
        Расчет потерь тепла через радиатор
        Мощность радиатора отопления
        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
        Расчет теплопотерь через ограждающие конструкции
                Найти теплопотери через чердак и узнать температуру на чердаке
        Подбираем циркуляционный насос для отопления
        Перенос тепловой энергии по трубам
        Расчет гидравлического сопротивления в системе отопления
        Распределение расхода и тепла по трубам. Абсолютные схемы.
        Расчет сложной попутной системы отопления
                Расчет отопления. Популярный миф
                Расчет отопления одной ветки по длине и КМС
                Расчет отопления. Подбор насоса и диаметров
                Расчет отопления. Двухтрубная тупиковая
                Расчет отопления. Однотрубная последовательная
                Расчет отопления. Двухтрубная попутная
        Расчет естественной циркуляции. Гравитационный напор
        Расчет гидравлического удара
        Сколько выделяется тепла трубами?
        Собираем котельную от А до Я…
        Система отопления расчет
        Онлайн калькулятор Программа расчет Теплопотерь помещения
        Гидравлический расчет трубопроводов
                История и возможности программы — введение
                Как в программе сделать расчет одной ветки
                Расчет угла КМС отвода
                Расчет КМС систем отопления и водоснабжения
                Разветвление трубопровода – расчет
                Как в программе рассчитать однотрубную систему отопления
                Как в программе рассчитать двухтрубную систему отопления
                Как в программе рассчитать расход радиатора в системе отопления
                Перерасчет мощности радиаторов
                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                Расчет гидравлического разделителя (гидрострелка) в программе
                Расчет комбинированной цепи систем отопления и водоснабжения
                Расчет теплопотерь через ограждающие конструкции
                Гидравлические потери в гофрированной трубе
        Гидравлический расчет в трехмерном пространстве
                Интерфейс и управление в программе
                Три закона/фактора по подбору диаметров и насосов
                Расчет водоснабжения с самовсасывающим насосом
                Расчет диаметров от центрального водоснабжения
                Расчет водоснабжения частного дома
                Расчет гидрострелки и коллектора
                Расчет Гидрострелки со множеством соединений
                Расчет двух котлов в системе отопления
                Расчет однотрубной системы отопления
                Расчет двухтрубной системы отопления
                Расчет петли Тихельмана
                Расчет двухтрубной лучевой разводки
                Расчет двухтрубной вертикальной системы отопления
                Расчет однотрубной вертикальной системы отопления
                Расчет теплого водяного пола и смесительных узлов
                Рециркуляция горячего водоснабжения
                Балансировочная настройка радиаторов
                Расчет отопления с естественной циркуляцией
                Лучевая разводка системы отопления
                Петля Тихельмана – двухтрубная попутная
                Гидравлический расчет двух котлов с гидрострелкой
                Система отопления (не Стандарт) — Другая схема обвязки
                Гидравлический расчет многопатрубковых гидрострелок
                Радиаторная смешенная система отопления — попутная с тупиков
                Терморегуляция систем отопления
        Разветвление трубопровода – расчет
        Гидравлический расчет по разветвлению трубопровода
        Расчет насоса для водоснабжения
        Расчет контуров теплого водяного пола
        Гидравлический расчет отопления. Однотрубная система
        Гидравлический расчет отопления. Двухтрубная тупиковая
        Бюджетный вариант однотрубной системы отопления частного дома
        Расчет дроссельной шайбы
        Что такое КМС?
        Расчет гравитационной системы отопления
Конструктор технических проблем
        Удлинение трубы
Требования СНиП ГОСТы
        Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику

Сантехник — ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

Источник

Гидрораспределитель Р75 — 2

Статья по теме: камни для бани фото

устройство перепускного клапана

Что такое перепускной (переливной) клапан, как правильно выбрать и смонтировать его своими руками?

Перепускной клапан. Назначение, виды, характеристики

Термин «перепускной клапан» относится к регулирующему устройству для поддержания на требуемом уровне давления жидкой или газообразной среды путем перепуска ее через обводную линию трубопровода. Это трубопроводная арматура автоматически поддерживает заданную разницу давлений между входным и выходным патрубком. При превышении значения заданного давления на входе затвор клапан открывается, а при его снижении ниже установленного уровня клапан закрывается. Полное открытие обычно происходит, когда это число превышается более чем на 20 %.

Перепускные клапана прямого и непрямого действия

Открытие перепускного (регулирующего) элемента клапана может осуществляться двумя видами действий – прямым и непрямым. Перепускной клапан, в котором воздействие измерительного элемента на управляющий клапан осуществляется лишь за счет энергии среды, называется устройством прямого действия. Их делят на пружинные и мембранные по типу действия на затвор. В таких клапанах открытие затвора происходит под давлением среды и регулируется сжатием пружины. Перепускные клапана прямого действия характеризуются простотой устройства, низкой стоимостью и незначительной чувствительностью к загрязнениям. Недостаток – поддержание давления с невысокой точностью. Перепускной клапан, в котором воздействие на контроллер осуществляется извне с помощью дополнительной энергии, называется клапаном непрямого действия. Это более дорогие и точные устройства.

Клапан турбины

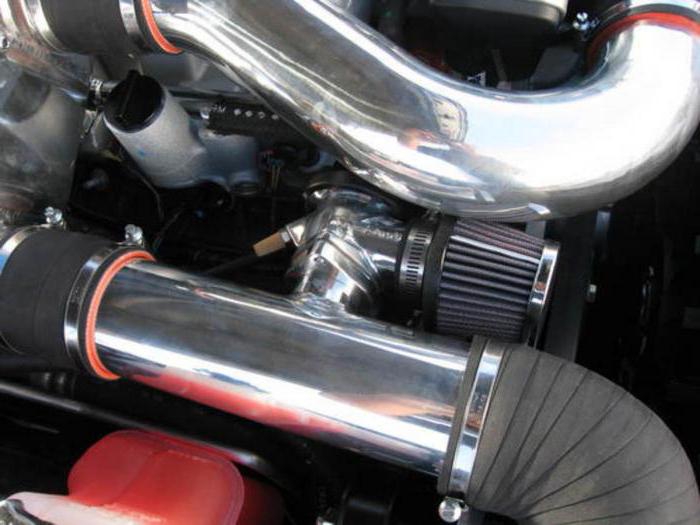

При разработке турбокомпрессора инженеры столкнулись с проблемой образования излишнего давления во впускном коллекторе. Вращение крыльчатки турбины происходит под действием выхлопных газов, подаваемых на лопасти, количество и давление которых зависит от оборотов двигателя. При быстрой езде двигатель совершает большое количество оборотов, частота вращения ротора турбины увеличивается, создавая избыточное давление во впускном коллекторе. В итоге излишек нагнетаемого воздуха может привести к так называемому «передуву», или «помпажу», двигателя и выходу его из строя. Для решения этой проблемы на турбокомпрессоры устанавливается перепускной клапан турбины, который при определенном давлении сбрасывает избыток газов мимо крыльчатки в выпускной коллектор. Это обеспечивает нормальное функционирование двигателя и турбины без провалов и сбоев.

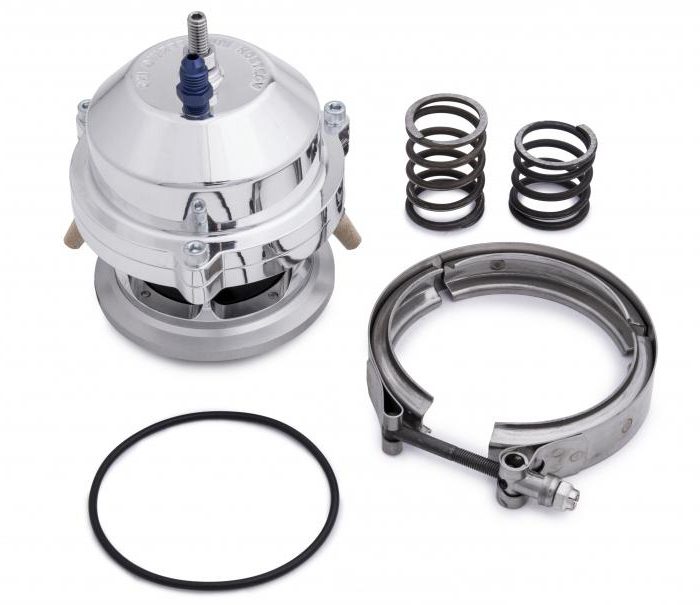

Перепускной клапан турбины может быть внешнего и внутреннего типов. В большинстве серийных автомобилей общегражданского назначения устанавливается внутренняя разновидность клапана. Внешними комплектуются автомобили, которым необходима большая пропускная способность и возможность дополнительных регулировок (гоночные модели). Внешний перепускной клапан давления турбины более надежный, но обладает большими габаритами.

Перепускной масляный клапан

Перепускной клапан масляного фильтра срабатывает при повышении давления в маслопроводе между насосом и фильтрующим элементом. Это происходит вследствие повышения плотности масла (например, при холодном пуске), износе фильтра или просто увеличения оборотов. Открываясь, клапан пускает часть масла в обход фильтра. Очень важно подобрать клапан с правильным значением давления открытия. От этого зависит, при каких оборотах двигатель будет смазываться неочищенным маслом. Нежелательно использовать перепускной клапан с низким давлением открытия, поскольку при больших оборотах в двигатель всегда будет поступать «грязное» масло.

Характеристики перепускного клапана

Перепускные клапаны характеризуются величинами:

  • Коэффициент пропускной способности – величина расхода воды (куб. м/ч) при температуре 200 С⁰ и расчетной потери напора на клапане в 1 бар. Это значение используется при расчете потерь давления в системе.
  • Номинальное давление – значение, соответствующее максимальному избыточному напору рабочей среды. При расчете учитывается температура среды длительной и безопасной эксплуатации – 200 С⁰.
  • Номинальный диаметр – внутренняя щирина присоединительных патрубков. Это значение применяется для унификации типоразмеров трубопроводной арматуры. Действительный диаметр отверстий патрубков может незначительно отличаться.
  • Диапазон настроек – значения пределов перепадов давления поддерживаемых перепускным клапаном.

Источник

Читайте также: футеровка печи для плавки

Комментировать
0
384 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
