Как устроен кондиционер (сплит-система)

Содержание

Кондиционер – это прибор для регулировки и сохранения оптимальной температуры в бытовых помещениях, строительных объектах, на транспорте и других местах нахождения людей. Наиболее популярными являются климатизеры компрессионного вида: они как охлаждают воздух, так его и нагревают.

Устройство кондиционера

В основе работы устройства находится способность впитывать в себя тепло при испарении и выводить его при конденсации. Рассмотрим более наглядно, как происходит эта процедура в сплит – системе.

Принципиальная схема кондиционера

Главными составными частями данного агрегата является:

  • Компрессор.
  • Испарительный элемент.
  • Вентиль терморегуляции.
  • Вентиляторы.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

  1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
  2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
  3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
  4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
  5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
  6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

ВАЖНО! В случае работы кондиционера в режиме нагнетания теплого воздуха, внешний модуль снабжается четырех ходовым клапаном, который управляется от внутреннего модуля. Он отвечает за изменение режимов подачи теплого и холодного воздушного потока.

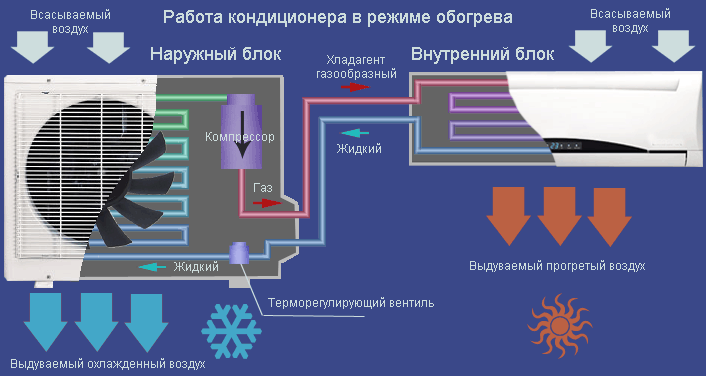

Работа кондиционера в режиме обогрева

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

  1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
  2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
  3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
  4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
  5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
  6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

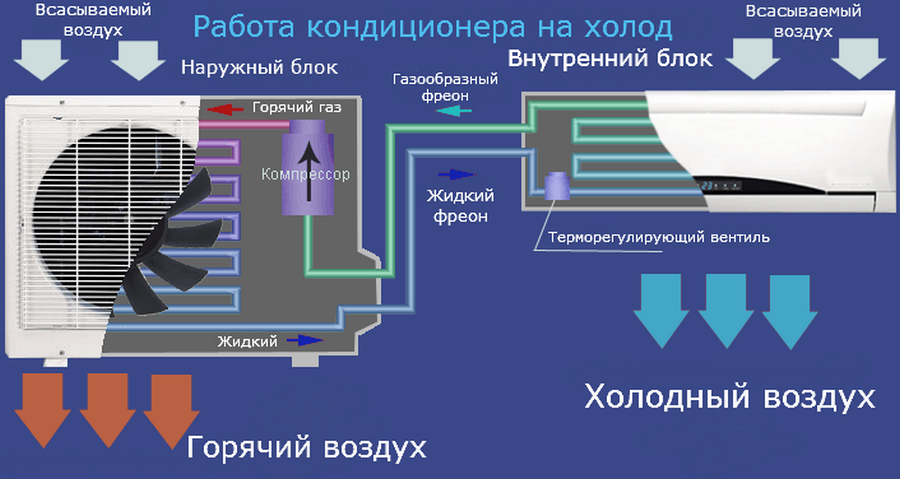

Работа кондиционера на холод

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

НА ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах. Промышленные кондиционеры подразделяются на следующие системы:

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

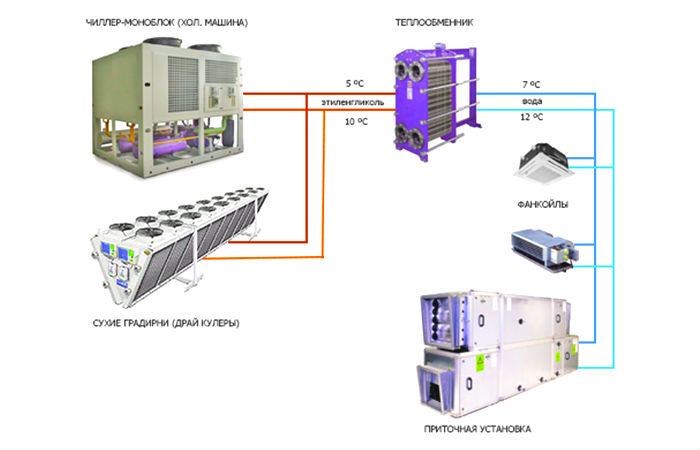

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

  • Устройство не подключено.
  • Неисправна командная микросхема.
  • Отсутствует связь между наружным и внутренним блоками.
  • Не работает пульт управления.
  • Сработал автомат защиты.
  • Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

  1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
  2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

  • Есть вероятность, что в этих устройствах размножаются вредные бактерии.
  • Климатическое оборудование благоприятствует распространению вирусов.
  • Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
  • Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Источник

Лекция 2 Принцип работы кондиционера

Рекомендуем: коптилка размеры

Принцип работы кондиционера

Принципы работы и устройство кондиционеров

1. Конструкция кондиционера

Конструкцию кондиционера рассмотрим на примере сплит-системы настенного типа. Сплит-системы с другими типами внутренних блоков состоят из тех же узлов, и отличаются только внешним видом. Наружный блок состоит из следующих узлов:

  1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
  2. Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
  3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.
  4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
  5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
  6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.
  7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
  8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Наружный блок кондиционера

Внутренний блок кондиционера

Внутренний блок состоит из следующих узлов:

  1. Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
  2. Фильтр грубой очистки — представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
  3. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
  4. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
  5. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
  6. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
  7. Вентилятор — имеет 3 — 4 скорости вращения.
  8. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзей можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.
  9. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
  10. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
  11. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

2. Какую минимальную температуру может обеспечить кондиционер?

В большинстве кондиционеров она ограничена разумным пределом в +17-18 градусов. Но если вы — убежденный морж и даже это для вас жарко, купите оконный кондиционер. В нем регулируется не температура, а интенсивность охлаждения, а потому появляется возможность сделать воздух еще холоднее.

3. Насколько громоздки кондиционеры? Каковы их размеры?

Вообще уменьшение внутренних блоков настенных кондиционеров ведет к уменьшению эффективности. Уменьшается расход воздуха, пропускаемого через теплообменник, уменьшается эффект от фильтров. То же самое и с внешним блоком. Обратите внимание, какие кондиционеры, какого огроменного размера, используются в жарких странах (в Азии) — без пафоса — для максимального эффекта, по 2,5 метра в ширину. Но в Европе, обычно, кондиционеры более скромных размеров. Некоторые производители предлагают кондиционеры со сверхтонким дизайном, который позволяет сэкономить внутреннее пространство, сохраняя целостность помещения. Подробнее смотрите в разделе о современных технологиях.

4. Основные понятия о кондиционере

Принцип кондиционирования воздуха заключается в следующем: тепло забирается в одном месте и переносится в другое.

Система кондиционирования включает внутренний блок, наружный блок и соединительный трубопровод. По трубопроводу перемещается хладагент — от одного блока к другому. Хладагент забирает энергию от одного блока и переносит к другому.

Режим охлаждения:

  1. Внутренний блок
    Горячим воздухом помещения вентилятор обдувает испаритель, по которому проходит кипящий хладагент. Хладагент забирает тепло из воздуха, и охлажденный воздух подается обратно в помещение.
  2. Медный трубопровод
    По трубопроводу хладагент циркулирует от одного блока к другому.
  3. Наружный блок
    В компрессор поступает газообразный хладагент. Под воздействием высокого давления его температура повышается. В конденсаторе хладагент переходит в жидкое состояние и отдает тепло наружу.
  4. Хладагент
    Он переносит тепло от внутреннего блока к наружному и после охлаждения в кипящем состоянии возвращается во внутренний блок.
  5. Внутренний блок
    Возвращаясь во внутренний блок, кипящий хладагент может забирать тепло из воздуха в помещении.

5. Цикл хладагента в кондиционере

Кондиционер — холодильная машина, предназначенная для тепловлажностной обработки воздушного потока. Обработка воздуха предполагает придание ему определенных кондиций, таких, как температура и влажность, а также направление движения и подвижность (скорость движения). Охлаждение в кондиционерах производится за счет поглощения тепла при кипении специальной жидкости. В кондиционере хладагент кипит в теплообменнике, называемом испарителем. При этом кипящий в трубах испарителя хладагент активно поглощает тепло от воздушного потока, омывающего наружную, как правило, оребрённую поверхность трубок. Компрессионный цикл охлаждения состоит из четырех основных этапов:

  1. Компрессор, сердце кондиционера,
    поддерживает движение хладагента по системе. На вход компрессора из испарителя поступает холодный парообразный хладагент низкого давления. В процессе сжатия повышаются его давление и температура.
  2. Далее горячий пар поступает в конденсатор, где начинается его переход из состояния горячего пара высокого давления в состояние жидкости высокого давления — процесс конденсации. Тепло, отводимое от хладагента, сбрасывается в окружающую среду.
  3. Жидкий хладагент высокого давления проходит через регулятор потока, который снижает давление, температуру и регулирует подачу хладагента в испаритель.
  4. Хладагент низкого давления попадает в испаритель, где он начинает кипеть и забирать тепло от воздуха внутри помещения, и переходит в газообразное состояние. Газообразный хладагент низкого давления возвращается в компрессор и весь цикл начинается заново.

6. Слышал, что кондиционер выделяет влагу? Куда ее девать?

Действительно, если кондиционер работает в режимах осушения и охлаждения, на теплообменнике внутреннего блока происходит конденсация воды, которую необходимо вывести из помещения. Обычно влагу выводят на улицу, через специальные дренажные шланги. Они должны иметь некоторый уклон, для того, чтобы вода шла самотеком. Иначе придется использовать дренажный насос, а это дополнительные затраты. Но если вы живете в многоквартирном доме, ваши соседи наверняка будут недовольны тем, что конденсат будет капать им на голову. Во избежание различных эксцессов, обитателям таких домов рекомендуется выводить конденсат в канализацию.

7. Какая разница температуры между заданной на пульте кондиционера и установившейся в помещении считается допустимой при работе кондиционера на охлаждение?

Разница с заданной температурой может составлять от 0,5 до 2 градусов, что заложено в алгоритме работы кондиционера. Данная разница обусловлена многими факторами: типом кондиционера (инверторный/неинверторный/наружный/ внутренний), заданной температурой; режимом работы, а также от установленной скорости работы вентилятора.

8. Можно ли греться зимой с помощью кондиционера?

При работе в условиях отрицательной наружной температуры эффективность использования кондиционеров, оснащенных тепловым насосом, существенно снижается по мере понижения температуры воздуха. То есть использовать кондиционер в качестве основного источника тепла в зимнее время года не рекомендуется. Кроме того, системы кондиционирования производятся в основном в странах с мягким зимним климатом и вопросы адаптации кондиционеров для работы в условиях суровой зимы могут быть решены путем использования разнообразных дополнительных узлов, не входящих в базовую комплектацию. Спросите у специалистов, которые будут заниматься обслуживанием Вашего кондиционера — гарантируют ли они устойчивую работу оборудования в зимних условиях. Но в любом случае, кондиционер, оснащенный тепловым насосом, является оптимальным решением для поддержания комфортной температуры в Вашем доме в течение переходного времени года, когда, например, не работают централизованные системы отопления.

9. Сколько электроэнергии потребляет кондиционер?

Примерно 1/3 от выдаваемой мощности. У самых современных инверторных кондиционеров коэффициент охлаждения может достигать 4. Инверторная схема в кондиционерах обеспечивает чрезвычайно экономичный расход электроэнергии. Повышенная производительность теплообменника и компрессора, точное микропроцессорное управление и другие инновационные функции обеспечивают оптимальную энергоемкость оборудования. Поэтому при более высокой скорости и гибкости работы такой кондиционер расходует меньше электроэнергии, чем традиционные модели. Низкое потребление энергии означает, что устройство работает в экологически безопасном режиме.

10. Ниже какой температуры на улице/в помещении не стоит эксплуатировать кондиционер?

Во избежание преждевременного выхода кондиционера из строя не стоит эксплуатировать его на обогрев при температурах ниже -7 градусов Цельсия, а на охлаждение не ниже +10 градусов Цельсия.

11. Каков уровень шума работающего кондиционера?

26 дБ. Более того, в некоторых моделях кондиционеров с помощью функции можно понизить рабочий шум еще на 3 дБ.

12. Можно ли включать кондиционер в режим обогрева при наружной температуре -15°С?

Обычно кондиционеры включают при наружной температуре до -5°С. Однако существуют инверторные модели, которые могут работать при внешней температуре -15°С, хотя эффективность обогрева при этом будет практически нулевой. Если установить зимний комплект, то кондиционер будет включаться и при -25°С, но тепла не давать. Помните, что режим обогрева кондиционера ориентирован на осеннее-весенний период и не актуален для зимы. Поэтому при низких температурах наружного воздуха для обогрева помещения лучше всего использовать отопительные приборы (радиаторы, электрические обогреватели, теплые полы и т.д.)

13. У меня дома стоит кондиционер. Приятельница сказала, что если из него выльется фреон я рискую на всю жизнь остаться инвалидом. Неужели это так?

— Ради Бога успокойтесь. Ваша подруга — паникерша. При следующей встрече расскажите ей, что фреон содержится в популярном лекарстве — каметон, который она «отважно» забрызгивает себе в горло при ангине. А в недалеком прошлом он был во всех аэрозолях, например, лаках для волос. Ну а если взять дедушкин холодильник ЗИЛ… По сравнению с домашним кондиционером он просто водородная бомба!.

14. Когда проходишь рядом со зданием утыканным кондиционерами, сверху что-то капает. Что это за жидкость и не опасна ли она для здоровья прохожих?

Поводов для беспокойства нет — это самая обыкновенная дистиллированная вода, которую кондиционер извлекает из воздуха. По своему составу она близка к дождевой и абсолютно безвредна. Однако выводить дренаж на голову прохожим, по крайней мере, невежливо — серьезная монтажная фирма такого не сделает.

15. Почему зимой при включении кондиционера в режиме обогрева он начинает давать теплый воздух только через несколько минут? Иногда эта пауза длится довольно таки долго и создается ощущение, что кондиционер слегка холодит. Может быть он неисправен?

Все в порядке. Более того, можете порадоваться, что Вам досталась современная модель с режимом Hot Start. Такой кондиционер, прежде чем начать работу при минусовых температурах, прогревает внешний блок, для того, чтобы тот не обледенел. Для этого он действительно включается в режиме охлаждения, только вентиляторы в этот момент выключены, а потому почувствовать холод можно только поднеся руку вплотную к внешнему блоку.

16. До какой минимальной температуры можно охладить воздух с помощью сплит-системы?

В большинстве кондиционеров она ограничена разумным пределом в +17-18 градусов Цельсия. Но если Вы убежденный «морж» и даже это для вас жарко, купите оконный кондиционер. В нем регулируется не температура, а интенсивность охлаждения, а потому появляется возможность сделать воздух еще холоднее.

17. Скажите, какие фильтры устанавливаются в кондиционерах и от чего они защищают?

Существуют следующие виды фильтров: воздушный электростатический и угольный (дезодорирующий). Воздушный — мелкая металлическая сетка, защищающая наши легкие и теплообменник от пыли и механических примесей. Этот фильтр не требует замены — его достаточно помыть в теплой воде или пропылесосить. Благодаря электростатическому заряду он удерживает мелкие заряженные частицы, пыльцу, микроорганизмы. И, наконец, угольный (карбоновый) фильтр устраняет табачный дым, запахи и наиболее мелкие частицы пыли величиной до 0,0001 мм.

18. Недавно я с удивлением услышал, что сплит-системы и оконные кондиционеры не берут свежий воздух с улицы. Скажите, есть ли кондиционеры, которые могут не только охлаждать, но и вентилировать помещение?

Да есть. Но не стоит забывать, что вентиляция может осуществляться различными способами. Можно организовать не только приток, но и вытяжку воздуха. Именно так и поступает оконный кондиционер, удаляющий на улицу до 10 процентов пропускаемого воздуха. Если кондиционируемое помещение не оснащено стеклопакетами свежий воздух начнет подсасываться через неплотности в окнах и дверях. Более сложный случай — использование сплит-систем кассетного и канального типа, допускающих подключение выходящего на улицу воздуховода. Для создания в нем достаточного напора свежего воздуха обычно используют дополнительный вентилятор, перед которым ставят фильтр и воздухозаборную решетку. Единственный минус такого решения в том, что для его реализации необходимо наличие подвесного потолка. И, наконец, подачу свежего воздуха предусматривают кондиционеры используемые в крупных зданиях: центральные системы кондиционирования, VRF-системы, руфтопы.

Источник

Правильная заправка автомобильного кондиционера

Еще по теме: какие камни нужны для банной печи

устройство и принцип работы кондиционера

Принцип работы кондиционера от А до Я

Из чего состоит кондиционер? Устройство, схема и принцип работы кондиционера

Если хотите купить компоненты кондиционера в Москве — это к нам!

Из чего состоит кондиционер?

Основные компоненты кондиционера

Печатная плата управления и индикации, датчики температуры, пульт дистанционного управления, фильтры, электродвигатели и крыльчатки вентиляторов, сервисные и 4-х-ходовые клапаны, контакторы и реле, термостаты, конденсаторы — это безусловно основные компоненты кондиционера, узлы и детали, из которых состоит любой кондиционер.

Типы кондиционеров

Устройство кондиционеров различных типов (например, кассетного, канального, потолочного и колонного) приведены в таблице. Как видно, функциональная схема одинакова для всех, отличие вызвано лишь конструктивными особенностями внутренних блоков.

Внутренний блок кондиционера

Передняя панель — пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (например, для чистки фильтров и т.п.)

Фильтр грубой очистки — представляет собой пластиковую электростатическую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить, как правило, не реже двух раз в месяц.

Испаритель — в результате продувки через радиатор воздух охлаждается, в нем происходит нагрев холодного фреона и его испарение.

Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали с помощью электродвигателей, управляемых лишь с пульта.

Индикаторная панель (дисплей) — на передней панели кондиционера установлены светодиоды, показывающие не только режим работы кондиционера, но и сигнализирующие о возможных неисправностях.

Фильтр тонкой очистки — бывает различных типов. Как правило, используется угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие дополнительных фильтров не оказывает влияния на работу кондиционера, однако, меняет качество воздуха.

Вентилятор — электродвигатель с турбиной, обеспечивает обдув испарителя и имеет, как правило, несколько скоростей вращения.

Вертикальные жалюзи — для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

Поддон — расположен под испарителем и служит не только для сбора, но и отвода наружу через дренажный шланг конденсата, образующегося на поверхности холодного испарителя.

Плата управления — блок электроники с центральным микропроцессором, как правило, располагается с правой стороны внутреннего блока. Если компрессор — «сердце» кондиционера, то платы управления (блок электроники) — его мозг.

Штуцерные соединения — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие блоки.

Внутренний блок комплектуется пультом управления для включения кондиционера, а также выбора режима работы и установки пользовательских настроек. Пульт управления может быть не только дистанционным, но и проводным.

Наружный блок кондиционера

Компрессор — бесспорно, сердце кондиционера: он сжимает фреон и поддерживает его движение по холодильному контуру. Подробнее с компрессорами к кондиционерам можно ознакомиться, например, в разделе компрессоры.

Четырехходовой клапан — устанавливается в кондиционерах с тепловым насосом для того, чтобы менять направление движения фреона в режиме обогрева. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.

Плата управления — устанавливается не только в инверторных и мульти-сплит-системах, но и в кондиционерах кассетного или канального типа. В обычных сплит-системах, как правило, всю электронику размещают только во внутреннем блоке.

Вентилятор — создает поток воздуха, обдувающего конденсатор. В моделях небольшой производительности электродвигатель вентилятора имеет только одну скорость вращения. Такой кондиционер может стабильно работать лишь в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса и мощности, рассчитанных на широкий температурный диапазон, а также, во всех полупромышленных кондиционерах электродвигатель вентилятора имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку. Электродвигатели используются вместе с пусковыми и рабочими конденсаторами.

Датчики температуры и давления, реле и контакторы — все это бесспорно важные электронные компоненты кондиционера, на показаниях которых постоен весь алгоритм работы системы.

Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона: продуваемый через конденсатор воздух в результате нагревается.

Фильтр фреоновой системы — устанавливается, как правило, перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.

Штуцерные соединения — сервисные клапаны — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки, а также манометры.

Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммный разъем, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммный разъем, а штуцерные соединения остаются снаружи.

Схема кондиционера

Так называемая взрыв-схема с обозначением абсолютно всех деталей и узлов, которые подлежат заказу у производителя, как правило, приводятся в сервис-мануалах на каждую конкретную модель. Знание партномера запчасти, безусловно, облегчает ее поиск при заказе у поставщика.

К примеру, можно посмотреть и скачать вырезки из сервисной инструкции SAMSUNG:
— внутренний блок кондиционера схема
— внешний блок кондиционера схема

Схема циркуляции хладагента

Stop Valve Запорный клапан
Ambient temperature sensor Датчик температуры окружающей среды
Discharge temperature sensor Датчик температуры нагнетания
C-oil temperature sensor Датчик температуры теплообменника
Indoor heat exchanger Теплообменник внутреннего блока
Indoor unit Внутренний блок
Stop Valve Запорный клапан
Strainer Сетчатый фильтр
Electronic expansion valve Электронный расширительный клапан
Outdoor unit Наружный блок
Discharge pressure switch Датчик давления на выходе
4-Way Valve Четырехходовой клапан
Compressor Компрессор
Accumulator Сборник жидкости
Suction temperature sensor Датчик температуры на стороне всасывания
C-oil temperature sensor Датчик температуры теплообменника
Ambient temperature sensor Датчик температуры окружающей среды
Outdoor heat exchanger Теплообменник наружного блока
Defrost temperature sensor Датчик температуры размораживания
Электрическая схема сплит-системы

Для поиска и устранения неисправностей инженер безусловно должен уметь читать и понимать электрические функциональные и принципиальные схемы. Однако, не все производители приводят электрические принципиальные схемы в сервис-мануалах. Это может быть вызвано не только требованиями политики конфиденциальности, но и уходом от ремонта на компонентном уровне к замене неисправной платы или узла целиком. Поэтому иногда достаточно определить неисправность на функциональном уровне. К примеру, ниже представлены электрические схемы внутреннего и внешнего блоков сплит-системы DAEWOO DSB-187LH.

Принцип работы кондиционера

Компрессор, конденсатор, дроссель (капиллярная трубка, терморегулирующий аппарат) и испаритель соединены тонкостенными медными трубками и в результате образуют холодильный контур. Внутри контура циркулирует хладагент (скорее всего смесь фреона с небольшим количеством компрессорного масла). В современных кондиционерах прежде всего используются фреоны R22 и R410A.

Рассмотрим процесс работы кондиционера, использующего, например, фреон R22. На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3—5 атмосфер и температурой от +10 до +20 °C. Компрессор кондиционера сжимает хладагент до давления 15—25 атмосфер, в результате чего хладагент нагревается до +70—90 °C, после чего он поступает в конденсатор.

Благодаря интенсивному обдуву конденсатора, хладагент остывает и вследствие чего переходит из газообразной фазы в жидкую с выделением дополнительного тепла: воздух, проходящий через конденсатор, нагревается. В результате на выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10—20 °C выше температуры атмосферного (наружного) воздуха. Из конденсатора тёплый хладагент попадает в терморегулирующий вентиль, который в простейшем случае представляет собой капилляр (как правило, длинную тонкую медную трубку, свитую в спираль). На выходе терморегулирующего вентиля давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После дросселирующего устройства (капиллярной трубки или ТРВ) смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла. То есть, воздух, проходящий через испаритель, остывает и далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется.

Подробное описание принципа работы системы кондиционирования на примере оконного кондиционера. На видео показано не только устройство кондиционера, но и описаны основные процессы протекающие в холодильном контуре, а также принцип фазового перехода хладагента.

Этот процесс лежит в основе работы любого кондиционера, причем, он не зависит от его типа, модели или производителя.

Источник

Читайте также: футеровочный материал

Комментировать
0
329 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
