Как сделать гребенку для отопления своими руками

Как своими руками сделать распределительный коллектор для отопления дома

Отопительная система в доме — сложный теплотехнический комплекс, его эффективность зависит от соблюдения правил монтажа. При наличии в ней нескольких контуров специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Сделать самостоятельно

Распределительный коллектор для отопительной системы можно сделать самостоятельно из полипропилена или металла. На функциональность выбор материала не влияет, поэтому следует выбирать материал, который проще монтировать самостоятельно.

Для монтажа коллекторного узла из полипропилена необходим специальное устройство для сварки полипропиленовых труб, для металлического — сварочный инвертор и навыки работы с ним.

Расчет и распределение контуров

    Прежде чем приступить к работе, необходимо определить необходимое количество контуров отопления и выполнить чертеж их подключения. Целесообразно выделить отдельные контуры на следующие отопительные приборы:
  • теплые водяные полы в каждом отдельном помещении;
  • отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
  • отопление каждого отдельного этажа и крыла дома.
  • Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорной и регулировочной аппаратуре каждого отводка. В среднем расстояние между отводками рекомендуется выдерживать в пределах 10-15 см, между подающим и обратным коллектором — 20-30 см.

    Трубы для подключения отопительных радиаторов обычно делают диаметром ½ дюйма, сам коллектор — 1-1½ дюйма, согласуя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной трубы, для твердотопливных — только боковое.

    Узел из полипропилена

    Его выполняют из обрезков и остатков труб из полипропилена с использованием фитингов. Трубы сваривают с помощью специального аппарата. Для подающего и обратного коллектора используют полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединяя их с помощью аппарата для сваривания полипропилена. Режим подбирают заранее на обрезках труб.

    На одном конце устанавливают тройник 32/32/32 мм, к которому снизу подсоединяют сливной кран, а сверху — воздушный клапан. На другом конце коллектора ставят вводной вентиль, к которому подключают подающую или обратную трубу, идущую к котлу.

    К отводкам на 16 мм на подающем коллекторе подсоединяют запорные вентили, а на обратном — расходомеры. Полученные узлы крепят к стене кронштейнами.

    Узел из латунных фитингов

    Аналогичным образом можно собрать коллектор из готовых латунных фитингов: тройников, вентилей. Их собирают на льняную паклю или на жидкий фиксатор по заранее подготовленной схеме. Достоинства такого коллектора — небольшие размеры и низкая цена по сравнению с готовой коллекторной группой. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

    Видео: коллекторные узлы из полипропилена и латуни своими руками

    Из профильной трубы своими руками

    Самая сложная конструкция распределительного коллектора — сварная. выполняемая из трубы квадратного и круглого сечения. Такие коллекторы используют для отопления больших объектов с множеством контуров и гидрострелкой — распределителем потоков.

    Для изготовления коллектора используют профильную трубу 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора приведены ниже.

    • Необходимо подготовить эскиз будущей системы отопления. Для этого нужно определить все подключаемые контуры и диаметры труб, а также дополнительно подключаемое к ним оборудование — расходомеры, манометры, циркуляционные насосы.
    • На листке миллиметровки или листке в клетку в масштабе выполнить чертеж коллекторного узла, выдерживая необходимые для удобства монтажа расстояния. Между патрубками расстояние рекомендуется делать 10-20 см, между коллекторными узлами — 20-30 см. На чертеже нужно указать не только расстояния, но и диаметры патрубков.
    • Определиться с местом установки коллекторной группы и вспомогательного оборудования: расширительного бака, насоса, группы безопасности котла, бойлера. Проверить габаритные размеры и убедиться в возможности установки коллекторной группы без помех другому оборудованию.

    • Профильную трубу размечают в соответствии со схемой.

    • Газовым резаком выполняют отверстия по разметке.

    • К ним приваривают патрубки — небольшие отрезки трубы круглого диаметра с заранее нарезанной резьбой. Сначала прихватывают точечной сваркой, а затем проваривают по контуру и тщательно защищают швы.

    • К полученному блоку приваривают крепежные кронштейны.

    • Полученную коллекторную группу зачищают от окалины, загрязнений, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу. Для удобства обслуживания подающий и обратный контуры лучше красить в разные цвета, традиционно — красный и синий.

    Процесс изготовления распределительного коллектора из профильной трубы показан в видео.

    Для сложных систем с большим количеством контуров разного назначения рекомендуется ставить
    гидравлическую стрелку, которая распределит и выровняет прямой и обратный потоки теплоносителя до безопасного давления и температуры.

    Видео: гидравлическая стрелка, назначение и принцип работы.

    Солнечный коллектор — возможность экономии

    К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими. это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

    Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

    Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

    Самодельный солнечный коллектор

    Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

    Для его изготовления необходимы:

    • змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
    • обрезки медной трубы с резьбой на 16 мм с одной стороны;
    • заглушки и вентили;
    • трубы для подключения к коллекторному узлу;
    • бак-накопитель с объемом от 50 до 80 литров;
    • деревянные планки для изготовления каркаса;
    • лист пенополистирола толщиной 30-40 мм;
    • стекло, можно взять оконное;
    • алюминиевая толстая фольга.

    Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

    С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

    Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

    Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

    Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

    Видео: как самостоятельно сделать солнечный нагреватель

    Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

    Распределительная гребенка для системы отопления

    Распределительные гребенки для отопления используются для монтажа коллекторных узлов при лучевой разводке труб. Данная схема позволяет комбинировать высокотемпературное и низкотемпературное отопление. Есть возможность отключать обогрев отдельных помещений и поддерживать разную температуру в комнатах. Всё оборудование находится в коллекторном шкафу.

    Конструкция гребенки для системы отопления

    Гребенка — база для установки дополнительного оборудования.

    Сама по себе распределительная гребенка для отопления – это трубка с отверстиями. Сложного в этом элементе контура нет ничего, но она является базой для установки дополнительного оборудования. Чтобы собрать коллектор нужно взять две распределительные гребенки системы отопления (одну для подачи, а вторую для обратки) и установить на них:

    • термостатические головки;
    • сервоприводы;
    • расходомеры;
    • воздухоотводчики.

    Термоголовки предназначены для регулировки температуры теплоносителя в ручном режиме. Чтобы автоматизировать процесс на них устанавливаются сервоприводы – энергозависимые элементы, которые работают за счет теплового расширения рабочего вещества. В сервоприводах нет вращающихся элементов, это не моторчики, поэтому работают они бесшумно.

    Расходомеры нужны для того, чтобы выравнивать гидравлическое сопротивление в разных кольцах циркуляции теплоносителя.

    Это нужно для того, чтобы вода попадала во все теплообменники контура обогрева. Воздухоотводчики нужны чтобы выводить воздух из коллекторного узла. Свою задачу они выполняют автоматически без участия человека.

    Назначение распределительной гребенки отопления

    Коллекторные гребенки на отопление устанавливаются при лучевой разводке труб. Они нужны для того, чтобы распределять потоки теплоносителя по разным кольцам циркуляции. Например, в доме предусмотрено как обычное отопление посредством батарей, так и теплые полы. При этом есть необходимость поддерживать в каждом помещении свою температуру. А бывает и так, что в каких-то комнатах нужно совсем отключить отопление. Летом, к примеру, топить дом не нужно, но в ванной комнате должен работать полотенцесушитель и теплые полы.

    Когда дом уже построен, то гидроизоляция цоколя своими руками выполняется изнутри, что накладывает некоторые ограничения.

    Все способы утепления чердачного перекрытия сводятся к простой укладке теплоизоляции на паробарьер.

    Чтобы прекратить циркуляцию нужно закрутить расходомер на обратке гребенки системы отопления или же полностью перекрыть термостатический вентиль. В отопительный сезон для поддерживания температуры на необходимом уровне нужно установить термостаты в нужных помещениях. Термостат соединяется проводами с сервоприводом и дает ему команды на перекрытие или открытие термостатического вентиля. Есть термостаты, которые связаны с сервоприводом посредством радиоволн через специальный преобразователь.

    Монтаж гребенки для высокотемпературного отопления

    Если у вас нет теплого пола, а распределительная гребенка отопления разделяет потоки теплоносителя только между радиаторами, то схема монтажа будет достаточно простой. Допустим, что у нас стоит котел без

    Коллектор в сборе со смесительным узлом.

    расширительного бака и насоса, соответственно, их нужно установить отдельно. От нагревателя подача идет прямиком на коллектор. Перед самой гребенкой нужно установить шаровой кран с американкой, чтобы при необходимости можно было снять оборудование для ремонта или замены.

    На обратке от распределителя до котла нужно установить:

    Вышеперечисленные элементы устанавливаются именно в таком порядке. От коллектора к батареям прокладываются трубы без какого-либо дополнительного оборудования. Даже шаровые краны не устанавливаются. Если потребуется отключить один из контуров, то для этого можно использовать расходомеры и термостатические вентили.

    Монтаж распределительной гребенки теплого пола

    Теплый пол – это низкотемпературная система отопления, вода в трубах не должна быть горячее 45 градусов. В идеале на поверхности пола должна быть температура порядка 36-37 градусов, чтобы ступням было комфортно. Если теплый пол единственный источник тепла, то монтаж коллектора выполняется так же, как для высокотемпературного отопления. Степень нагрева теплоносителя регулируется на котле.

    Если же низкотемпературная система обогрева комбинируется с обычными батареями, то схема гребенки теплого пола отличается. В таком случае обязательно нужно устанавливать смесительный узел. Это элемент контура, который подмешивает в подачу воду из обратки. Сердце смесительного узла – это термостатический клапан. Если петля теплого пола одна, то она подключается в общий коллектор, а термостатический клапан устанавливается прямо на трубы.

    Крайне важен правильный расчет толщины утеплителя для стен. Калькулятор можно найти в сети.

    Если колец низкотемпературного отопления много, что бывает чаще всего, то требуется монтаж отдельной гребенки теплого пола. Она подключается к первому коллектору как обычный радиатор двумя трубами. Смесительный клапан устанавливается перед вторым коллектором и регулирует температуру сразу для всех контуров теплого пола.

    Как сделать гребенку для отопления своими руками

    Если хотите изготовить гребенку для теплого пола своими руками, то проще всего будет это сделать из полипропилена. Сразу отметим, что в такой коллектор у вас не получится установить расходомеры и термостатические клапана. Максимум на что можно рассчитывать – это запорная арматура, которая устанавливается перед гребенкой для каждой трубы.

    Схема правильная, но исполнение отвратительное.

    Для изготовления понадобятся:

    Суть заключается в том, чтобы соединить тройники из полипропилена в одну линию. В качестве муфт нужно использовать нарезанную трубу. Следите за тем, чтобы патрубки тройников находились в одной плоскости. Сразу на патрубки нужно припаять полипропиленовые муфты с переходом на металлическую резьбу. Некоторые перед муфтой устанавливают пластиковые шаровые краны, но делать это не рекомендуется, так как снять их уже нельзя, придется переделывать всю гребенку целиком.

    Гребенка отопления, изготовленная своими руками, может использоваться только в тех контурах, где длина всех петель циркуляции равная или приблизительно равная. Из-за отсутствия отверстий для установки расходомеров нельзя регулировать гидравлическое сопротивление. Если одна из петель будет длиннее, то ее сопротивление также будет больше. Вода туда просто не потечет.

    Интересное по теме:

    Гребенка для системы отопления: обзор правил установки + алгоритм для сборки своими руками

    Для чего вообще нужна гребенка?

    Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.

    Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом

    Все эти условия нормальной эксплуатации помогает решить функциональный элемент коллекторной (лучевой) схемы разводки отопления, который называют коллектором или гребенкой. Допустим, в доме внезапно, как это чаще всего и случается, потек радиатор или стыки труб. При наличии гребенки решить эту локальную задачу можно без отключения всего отопления. Достаточно, просто перекрыв нужный вентиль, отключить только тот участок, который нуждается в ремонте.

    Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.

    И распределитель, и регулятор

    По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

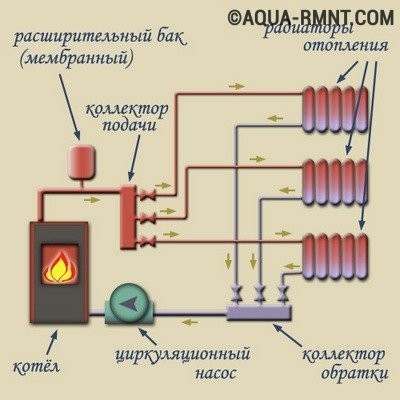

    На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

    Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

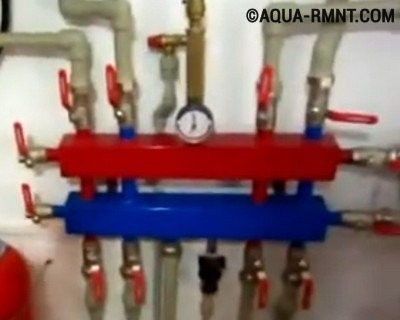

    Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

    Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

    • Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
    • Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

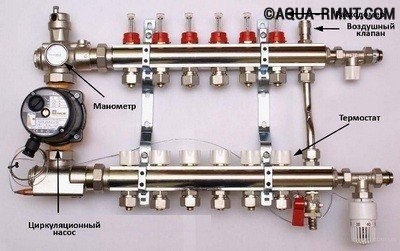

    В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

    Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

    Правила размещения коллектора

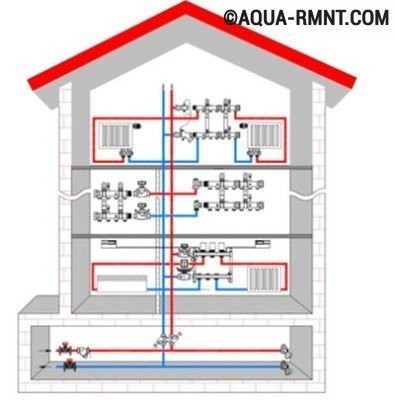

    Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

    Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

    Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

    Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

    Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

    Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

    Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

    • Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
    • Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
    • Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

    Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

    Правила монтажа гребенки

    Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.

    Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.

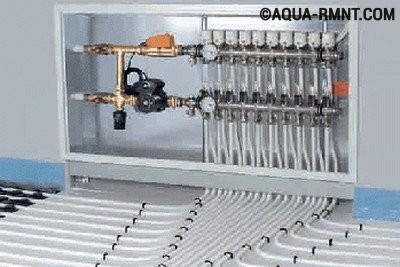

    Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

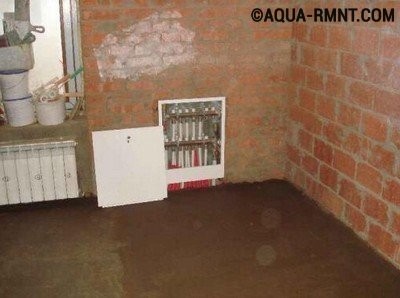

    Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен

    Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.

    Как самому соорудить коллектор?

    Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

    Этап планирования

    Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

    • Число контуров, по которым будет проходить нагретая вода.
    • Количество и технические характеристики входящего в схему нагревательного оборудования.
    • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

    Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

    Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

    Определяем конструкцию блока

    Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

    • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
    • Циркуляционный насос следует подключать с торца конструкции.
    • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
    • Подающие контуры отопительной системы подключают снизу или сверху.

    Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

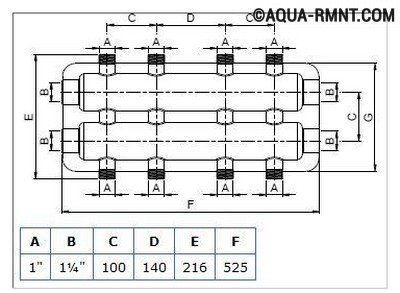

    На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

    Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

    Последовательность работ

    Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

    • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
    • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
    • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
    • Теперь коллектор можно покрасить и хорошенько посушить.
    • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

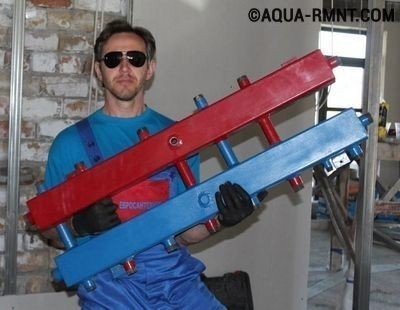

    После этого устройство готово к эксплуатации. От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом.

    Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

    О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

    Источники: http://gidpopechkam.ru/obogrevateli/kollektor-dlya-sistemy-otopleniya.html, http://utepleniedoma.com/otoplenie/otoplenie-doma/raspredelitelnaya-grebenka, http://aqua-rmnt.com/otoplenie/kotelnaya/grebenka-dlya-sistemy-otopleniya.html

    Источник

    14-Отопление, теплый пол и радиаторы

    Рекомендуем: печь кузнецова кирпичная для дома

    установка распределительной гребенки системы отопления своими руками

    Гребенка распределительная для отопления: рекомендации по размещению и монтажу

    Гребенка для теплого пола своими руками – принцип работы и монтаж

    Итак, если вы решили устанавливать гребенку, то здесь важно уделить особое внимание выбору деталей. Благодаря этому получиться увеличить ее срок эксплуатации, а также обеспечить надежную работу теплого пола. Итак, при выборе материала необходимо обращать внимание на то, из какого материала изготовлен коллектор на подаче и обратке. Более того, обращается внимание на то, сколько выходов на коллекторе, а, вернее, сколько веток можно уложить на пол. Плюс ко всему, от этого будет зависеть поток воды и уровень давления. Если оно не будет соответствовать всем требованиям, то пол не будет прогреваться равномерно.

    Также стоит решить, какая будет степень автоматизации всей системы. Например, будут ли термостаты для ручной настройки или автоматической. Будет ли другая электроника, которая автоматизирует всю работу напольного обогрева. Не менее важно выбрать гребенку от известного производителя. Не стоит приобретать сомнительный коллектор, который и стоит дешево и выглядит не очень солидно.

    Совет! Если вас не привлекает возможность купить готовую гребенку для теплого пола, то можно сделать ее самостоятельно своими руками. Так, вы сэкономите деньги и время.

    Система горячего водоснабжения

    Устройство бака-аккумулятора для нагрева воды состоит из теплоизолированного корпуса, в котором имеется змеевик – по нему с гребенки движется теплоноситель для отопительной системы, нагревающий воду для ГВС.

    В данной системе устанавливают свой циркуляционный насос, набор спецдатчиков и исполнительный механизм. При сильном водоразборе вода в аккумулятор подается из водопровода – в результате понижается температура. Одновременно включается насос и тем самым обеспечивается заданный температурный режим.

    Систему горячего водоснабжения можно подключить к котлу:

    • прямоточно – если требуется нагреть воду для бытовых нужд, включается насос и подает ее непосредственно с гребенки;
    • приоритетно – когда нужна горячая вода, насос в системе ГВС включается, а насос теплоснабжения отключается.

    Второй способ экономически предпочтительнее, а гребенка на отопление своими руками устанавливается в обязательном порядке.

    Как сделать коллектор из полипропилена своими руками

    Дачники часто хотят сэкономить лишнюю копейку и стараются сделать коллектор из полипропилена своими руками. Если вы обладаете минимальными навыками в области сантехники, то сделать коллектор самостоятельно не составит большого труда.

    Чтобы сконструировать данное устройство своими руками, надо купить все необходимые элементы для его правильной работы. Для этого надо выбрать только качественные элементы. Не покупайте дешёвые, которые могут через два-три месяца выйти из строя. Тем более, отопительная система – это важная составляющая жизнедеятельности вашего дома.

    У каждого коллектора есть свои составляющие элементы:

    • Смесительный клапан;
    • Насос (циркулярный);
    • Автоматический воздухоотводчик;
    • Запорный и балансировочный клапаны;
    • Датчик температуры;
    • Манометр.

    Коллектор из полипропилена многие дачники изготавливают собственноручно
    Также необходимость иметь фитинги, ниппели и переходники для труб. Чтобы сделать монтаж, надо все части гребенки соединить паяльником, предназначенным для труб из пластика. Затем подключить воздухоотводчик и аварийный кран для слива. Ещё один кран вместе с воздухоотводчиком ставится на вторую часть коллектора. Далее следует поставить насос к котлу.

    Чтобы тратить меньший объём топлива, рекомендуется поставить трехходовой кран после насоса.

    После осуществления монтажа к контуру отопления надо подключить два коллектора. Окончательная часть – подключение отопительного котла к коллектору.

    Таким образом, вы сделаете коллектор из полипропилена своими руками. Это поможет вашему дому эффективно использовать отопительную систему. Приобретите все необходимые детали для конструкции коллектора, следуйте инструкции установки и тогда вы сделаете качественный коллекто. А водораспределительная система станет гораздо эффективнее.

    Установка гребенки в систему отопления и её расчет

    Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

    Прежде чем приступить к установке – следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей – рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

    N0=N1+N2+N3+N4

    Где N0 – диаметр коллектора, N1, N2, N3, N4 – сечения его отводящих патрубков.

    Такая же схема расчета применяется при изготовлении гребенки отопления своими руками. Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме. Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

    • Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
    • Если узел располагается в котельной – установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
    • Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру – впускные клапана и балансировочные расходометры;
    • При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

    Следует помнить, что это лишь общие рекомендации, которые могут изменяться и дополняться в зависимости от конкретных параметров отопительной системы.

    Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

    Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

    Как работает гребенка

    Прежде всего необходимо понять по какому принципу работает этот узел. Гребенка для теплого пола выполняет своего рода распределителем теплых потоков теплоносителя по всей системе теплого пола. Суть всей работы сводиться к следующему алгоритму. От источника тепла, пусть это будет котел теплоноситель идет по двум трубам. По одной трубе обратка, а по второй подача. Что касается греющих контуров в напольном отоплении, то их может быть до десяти. Как следствие, теплоноситель необходимо распределить по всем контурам равномерно. В этом случае гребенка является распределительным узлом.

    Кроме всего прочего, гребенка для теплого контролирует уровень температуры. Важно понимать, что напольное отопление подразумевает низкотемпературную систему. Максимум температура может достигать до 55°С. В целом же рабочий диапазон температуры находится в пределах 35°С–45°С. Обеспечить такую температуру при помощи обычного котла затруднительно. По этой причине гребенка осуществляет понижение температуры.

    Правила размещения коллектора

    Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

    Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

    Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

    Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

    Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

    Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

    Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

    • Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
    • Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
    • Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

    Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

    Цены

    Стоимость гребенки может существенно варьироваться в зависимости от производителя, конкретной модели и множества прочих показателей. На рынке можно найти модели с ценой от 4 000 рублей, а верхняя планка может достигать и 150 000 рублей.

    Кроме того, некоторые компании также работают и по индивидуальным заказам, их разработки учитывают все архитектурные особенности здания. Разумеется, цена в таком случае будет намного выше.

    Если брать наиболее распространенные модели, то главным фактором, влияющим на стоимость, становятся использованные материалы.

    Сегодня большинство устройств на рынке в основе имеют латунь, но имеются также и варианты из нержавеющей стали. Увеличивает цену и повышенная сложность конструкции. Наиболее доступны самые простые устройства с минимальным количеством деталей, а с их ростом (дополнительные вентили Маевского, контролеры расхода воды, краны слива, датчики регуляции и т. п.) возрастает и стоимость. Впрочем, подобное справедливо и для большинства товаров на рынке.

    Как не ошибиться в выборе распределительной гребёнки

    Перед тем как приобретать прибор важно учесть каждую мелочь. Соотнести все функции, которые необходимо будет выполнить в будущем гребёнке. При этом особое внимание стоит уделить не материалу, к сожалению многие смотрят только на него, но и на другие важные факторы.

    На что обратить внимание в первую очередь:

    • Пропускная способность приобретаемого прибора — важно чтобы он справился с потоком воды ко всем узлам.
    • На какое давление в системе рассчитана гребёнка.
    • Энергопотребление из расчёта на каждую точку подключения.
    • Возможность расширения при появлении новых узлов подачи воды в доме.

    Правильный выбор распределительной гребёнки важная работа, которую сложно провести самостоятельно, особенно если человек совсем ничего не понимает в этом нелёгком деле.

    Что такое коллектор, и как он функционирует

    Термином «коллектор» называется узел или устройство, представляющее собой кусок трубы с множеством отводов, делающим его похожим на гребень (отсюда и название «гребёнка»). Через него потоки жидкого теплоносителя с разными температурами могут смешиваться до достижения заданных параметров, а затем распределяться по контурам.

    В системе должно быть две таких гребёнки – на подающей трубе, и на обратной. Одна принимает теплоноситель от котла и дозирует его, направляя в контуры, а вторая, собирает эти потоки на обратном пути и возвращает в котёл для донагрева.

    1. Для управления потоками на гребёнках имеется арматура с дозирущими клапанами. К ним подключается манометр для контроля давления. В некоторых системах может быть включен ещё и насос, посредством которого и осуществляется циркуляция воды в системе.
    2. Пропускная часть гребёнки имеет несколько больший, чем у основного трубопровода, диаметр (он определяется расчётом). При попадании в коллектор скорость теплоносителя снижается, что и даёт возможность перераспределить поток или изменить траекторию его движения.
    3. У радиаторного отопления и у подогреваемого пола должны быть свои отдельные коллекторы, к которым подключаются ветки, ведущие в то или иное помещение или на разные этажи.
    4. В случае необходимости, одну ветку можно перекрыть, либо попросту снизить температуру подаваемого в неё теплоносителя, не затрагивая характеристики других контуров.

    Примечание! Как вариант, можно установить такой узел в сборе, как на фото, который именуется гидрораспределительной стрелкой.

    На заметку! Если требуется ремонт, достаточно отключить только один контур, не трогая остальные. Так же это позволит снизить эксплуатационные расходы системы, когда в комнате (например, гостевой) никто не живёт, и в её постоянном обогреве нет никакой необходимости.

    Особенности распределения теплоносителя

    Отопительный распределительный узел всегда индивидуален по структуре, так как стандартизация здесь неуместна. Модификация может быть любой и должна быть адаптирована к техническому устройству и другим особенностям системы, в составе которых могут присутствовать совершенно разные комплектные вариации приборов и арматуры.

    Наиболее простой вариант – это когда никаких приборов вовсе нет, а есть только простейшая гребёнка с двумя-тремя выходами. В такой системе можно только произвести отключение одного из контуров, а вот контроль объёма и температуры жидкости-теплоносителя не предусматриваются.

    Да это и не всегда нужно. Например, в небольшой системе отопления коттеджа, в которой нагрев теплоносителя обеспечивает работающий на газе котёл. Обычно он сам и выполняет функции контроллера, так как почти все современные модели оборудованы соответствующими приборами.

    Отопительные котлы для частного дома (особенно газовые напольные) пользуются популярностью в разных странах мира, в том числе и у нас. Все эти изделия имеют похожий вид, но все-таки отличаются между собой по характеристикам. Для того, чтобы приобрети оптимальный вариант, в специальной статье рассмотрим основные критерии выбора котлов.

    В больших разветвлённых системах устанавливают усовершенствованные коллектора, которые оснащены полным набором контролирующей арматуры: термостатом, датчиком и регулятором давления, смесительными клапанами и воздухоотводчиками. Комплектация варьируется, и именно от неё и зависит стоимость узла.

    В доме, в котором кроме радиаторного отопления имеется ещё и подогреваемый пол, распределительный узел может выглядеть так, как на фото: слева коллектор на радиаторные контуры, справа на подогреваемые полы, а в середине смесительный узел, центром которого является обеспечивающий циркуляцию насос.

    Если дом имеет несколько уровней, коллекторные узлы устанавливают на каждом этаже. Место установки выбирается такое, откуда можно обеспечить одинаковую длину подводки к каждому радиатору.

    Длина контура не должна превышать 120 м – при большем значении формируется дополнительная коллекторная группа. Кроме того, более протяжённые трассы должны доукомплектовываться насосом, так как теплоноситель в них будет быстрее остывать.

    В зависимости от конкретных условий подбираются гребёнки по типу подключения. Оно может быть верхним или диагональным, но предпочтение чаще отдаётся нижнему, при котором разводку можно скрыть в конструкции пола или плинтуса. Узел обычно прячется в специальном шкафу, либо для его установки в стене обустраивается ниша.

    Что касается гидрострелок: их монтируют на крупных объектах с большим количеством контуров, когда необходимо компенсировать потери не только температуры, но и объёма теплоносителя. Достигается это за счёт его вторичной циркуляции, но такая возможность будет только при наличии на каждом контуре собственного насоса.

    Фактически, через одну гидрострелку можно обустроить несколько независимых друг от друга узлов, у каждого из которых свои собственные рабочие настройки. Но и обычный «ненавороченный» коллектор позволяет сохранять стабильное давление в системе даже в том случае, когда открыты сразу несколько кранов.

    На что ориентироваться при выборе

    Стоимость отдельной гребёнки или цельного коллектора в сборе зависит не только от мощности устройства или его оснащённости, но и от материала изготовления. Самые дорогие – изделия из нержавейки, чуть дешевле латунные.

    Наиболее доступными по цене являются гребёнки из полиэтилена (соединяются фитингами) и полипропилена (для соединений используется пайка). Они легки и просты в монтаже, но неспособность полимеров выдерживать высокие температуры является существенным недостатком, ограничивающим сферу применения изделий.

    На заметку! Выбор того или иного варианта осуществляется не только из соображений стоимости, но и в зависимости от того, какие смонтированы трубы. Идеально когда все элементы системы собраны из однотипного материала — а ещё лучше, если они ещё и от одного производителя.

    Для чего нужна распределительная гребёнка

    При строительстве домов и квартир старого типа использовалась неудобная для современного времени магистральная разводка труб (последовательная прокладка). С проблемой неравномерно отопления квартир сталкивались многие, и, к сожалению, с разным давлением в трубах не мог справиться никто. Но сегодня задача решена, на современный рынок пришло решение под названием распределительная гребёнка. К сожалению чтобы исправить ситуацию в домах и квартирах с уже готовой системой отопления придётся менять разводку труб на коллекторную систему. Если же отопление в помещении только планируется, эта статья будет полезна для вас.

    Что изменится после установки распределительной гребёнки:

    • Давление в трубах будет выровнено по всему помещению.
    • Проблема резкого охлаждения воды в ванной при включении крана в другом месте исчезнет
    • Отопление дома будет производиться равномерно

    Это лишь часть всех достоинств коллекторной разводки труб после установки гребёнки. Для максимального уменьшения неравномерной подачи воды гребёнку следует установить как для холодной, так и для горячей воды. На ней установлены специальные краны, они позволяют перекрывать поток воды в отдельном узле это удобно в случае протечки унитаза в туалете или поломки крана в ванной.

    Пластиковые коллекторы TECEfloor

    Появилась возможность вместо стальных использовать бюджетные пластиковые коллекторы TECEfloor модульного типа. Это дает возможность изменять количество точек подключения контуров теплого пола, последовательно соединяя коллекторы для достижения необходимого количества точек подключения.

    В базовой комплектации коллекторы имеют два распределителя, заглушки, краны Маевского, интегрированные вентили, штуцеры для слива теплоносителя и кронштейны для монтажа. Коллекторы TECEfloor гарантируют настоящее немецкое качество изготовления и стопроцентную совместимость с другими вариантами продукции из данной линейки.

    Настоящее немецкое качество! В результате — надежная и долговечная система отопления, крайне простая и удобная в эксплуатации.

    Специалисты Москва помогут Вам правильно подобрать, купить, а также смонтировать коллектор TECE, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»Вы останетесь довольны, сотрудничая с нами!

    Система отопления дома

    Наибольшее распространение получили системы, спроектированные и созданные по двухтрубной или коллекторной схеме монтажа.

    Различия между ними заключаются в следующем:

    • в двухтрубной отопительной конструкции делают нижнюю разводку магистральных трубопроводов, которые прокладывают в подвале или по цокольному этажу. Дальше от них отводят стояки, идущие к отопительным радиаторам;
    • в схемах, где применяется распределительная гребенка для отопления, изображенная на фото, магистрали врезают в нее. Устанавливают этот элемент системы на каждом этаже. Непосредственно от гребенки подключают радиаторы.

    Распределительный коллектор отопления — «гребенка»

    В наше время многие люди при обустройстве отопительной системы всё реже обращают своё внимание на стандартную однотрубную или двухтрубные схемы. Большинство выбирают распределительный коллектор (или «гребёнку»). С её помощью, посредством одной разводки, можно создать нужную температуру для каждого отдельного помещения. К тому же данная схема подразумевает значительную экономию топливных ресурсов.

    Монтаж распределительной гребёнки

    Монтаж гребёнки не предвещает лёгкой работы. Как правило, он занимает много времени и требует рук специалиста знающего толк в этом деле. Но, не смотря на все сложности монтажа, в современные дома и квартиры стараются установить именно эту разводку, так как она очень эффективна и проста в применении. Новые модели гребёнок выпускаются с учётом сложности монтажа, это значительно облегчает работу мастеру при установке. Крепить её можно не только в монтажном шкафу, но и к стене для этого в комплект входят крепёжные хомуты для большей устойчивости прибора, а высокая устойчивость к коррозии позволяет прослужить гребёнке долгие годы.

    Чтобы ясно понимать, что такое распределительная гребёнка нужно знать о ней всю необходимую для ничего не понимающего в этом деле человека информацию. Для полного ознакомления стоит представить несколько типов разных гребёнок.

    Материалы изготовления могут быть полимерными, стальными, латунными или медными.

    Конфигурация:

    • Простые — лишены важного качества — управления потоками теплоносителя. Такие гребёнки делят общий поток воды на количество узлов присутствующих в доме, они подводят равномерный поток в ванную, на кухню, в туалет и другие места, куда идёт вода. Конструкция гребёнки простейшая — парубок со специальными присоединениями с двух сторон и ответвлениями в количестве 2-х 3-х или 4-х штук.
    • Сложные — имеют множество полезных дополнительных элементов: арматуру трубопроводную; датчик контроля и учёта; автоматику. Датчики температуры или как их ещё называют — термические датчики установлены в гребёнки с электронной или механической системой. Они полностью контролируют расход и подачу воды по трубам особенно удобно, когда подключён теплоноситель.

    Коллектор с датчиком температуры

    Основным методом контроля температуры является регулировка количества воды, которая уходит в тот или иной контур. Для этого используются клапаны с нажимным штоком, которые устанавливаются на один из коллекторов. Точная регулировка может производиться двумя способами: вручную или в автоматическом режиме. Для последнего используются различные дополнительные приспособления, одним из основных среди которых являются сервоприводы. Отводы от второго коллектора для расхода теплоносителя оборудуются колбами расходомеров.
    Если обратить внимание на схему работы гребенки, то можно заметить один из главных ее элементов – циркуляционный насос. Конструкция теплого пола такова, что жидкость естественным путем в трубах циркулировать не может. Таким образом, без насоса или же при отсутствии электроэнергии вся система приостанавливается – оказывается некому отвечать за циркуляцию воды по трубам.

    Лидеры продаж

    Для ещё более ясного понимания, что такое распределительная гребёнка и как выбрать лучший прибор для себя — необходимо посмотреть лидеры продаж за последнее время. Из этой информации, можно узнать каким требованиям должен соответствовать и какие новые функции добавили производители.

    Вашему вниманию предстанут 2 распространенных по всему миру вида распределительной гребёнки и распределительного коллектора, которые обладают самыми современными функциями:

    Рынок современных технологий каждый день наполняется новинками, распределительные гребёнки и коллекторы дополняются удобными функциями для удобства применения. Все они имеют свои положительные, и в редких случаях, отрицательные качества. Чтобы выбрать правильную распределительную гребёнку или коллектор для своего дома или квартиры следует узнать максимум об этих приборах тогда, ошибиться в выборе будет трудно.

    Элементы узла распределения и контроля

    Для выполнения вышеперечисленных функций в структуру гребенки для теплого пола включены:

    Элемент гребенки Выполняемая функция
    1 2 коллектора с адаптерами на вход и выход распределение энергоносителя и вывод
    2 кран для спуска воздуха при запуске системы, для выхода воздуха и заполнения труб водой
    3 кран для слива воды для возможности слива воды для осуществления ремонтных работ
    4 обратный клапан блокирующий отток горячего энергоносителя
    5 насос обеспечивает постоянную циркуляцию воды внутри системы, контролирует скорость потока
    6 питающий кран с температурным датчиком регулировка объема поступающей воды
    7 термоклапаны на выходе при остывании воды до заданного уровня, клапан открывается на отток
    8 счетчики расхода на входе контроль за работой системы

    Статья по теме: Материалы для внутренней отделки стен: особенности использования

    Правила монтажа гребенки

    Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.

    Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.

    Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

    Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен

    Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.

    Монтаж

    Рассмотрим монтаж одной из схем отопительного контура.

    Начиная от котла отопления монтируется:

    1. Простой тройник. Один его выход направляется в тёплый пол, другой – на радиаторное отопление.
    2. Устанавливается коллекторный шкаф. Место установки желательно выбирать так, чтобы шкаф оказался ближе всего к центру дома.
    3. Трёхходовой клапан (направление потока сверяется по стрелке).
    4. Циркуляционный насос. Он устанавливается на выходе трёхходового так, чтобы поток высасывался из клапана.
    5. Гребёнки подачи и обратки (собранные из тройников, или приобретённые) крепятся в шкафу на монтажных планках. Гребёнки соединяются байпасом.
    6. Недалеко от насоса фиксируется датчик температуры от трёхходового клапана. Место, где он расположен, можно утеплить пенофолом или подобным теплоизолятором, для снятия более точных показаний.
    7. В высшей точке гребёнки, ставится воздухоотводчик (кран Маевского).
    8. На гребёнке – обратке ставятся терморегуляторы для каждой ветки.
    9. Устанавливаются трубы пола, делается разводка и укладка по комнатам. Соединение делается на фитинги при помощи накидных гаек. Обрезать длину трубы из бухты не нужно, пока не будут уложены все витки. Подведя трубу к коллекторному шкафу, её обрезают по длине и крепят в гребёнку обратки.
    10. Обычным тройником делается подключение обратки пола к трёхходовому клапану (на его боковой выход, примешивающий холодный теплоноситель), другая часть тройника – это обратка всей системы, которая уйдёт на котёл.
    11. Подключение отопления – пробный пуск и настройка сервоприводов отдельно по каждому контуру.


    Гребенка с сервоприводом

    Только убедившись, что течи нет, можно заливать стяжку.

    Группа безопасности может быть единой и располагаться у котла.

    Распределительная гребенка системы отопления — назначение и принцип работы

    Требования владельцев недвижимости к уровню комфорта в последние годы сильно изменились. Такое устройство, как распределительная гребенка системы отопления позволяет распределить теплоноситель от котла для разных нужд.

    Теперь хозяевам частных домовладений недостаточно иметь отопительную конструкцию и горячее водоснабжением – им хочется, чтобы в доме были следующие удобства:

    • полы с подогревом;
    • система кондиционирования и вентиляции;
    • в некоторых случаях подогрев бассейна и прочее.

    Все современное оборудование, используемое для создания комфорта и уюта, может функционировать в разных режимах относительно показателей давления, температуры и продолжительности работы.

    Чтобы все элементы систем, призванных обеспечить достойные условия проживания, работали эффективно и продолжительное время необходимо использовать распределительные гребенки для отопления.

    Коллекторы для отопления – монтаж, расчет и установка своими руками

    Чтобы обеспечить равновесие и стабильность, все элементы системы отопления должны подходить друг к другу по своей пропускной способности, которая зависит от сечения труб.

    Основной принцип, по которому должен рассчитываться коллектор отопления, гласит: распределительный гидроколлектор должен иметь площадь поперечного сечения корпуса, равную или большую суммарной площади сечений всех отводящих веток, а площадь сечения сборной гребенки – не меньше суммы площадей подводящих трубопроводов.

    Несоблюдение этого требования при конструировании коллектора приведет к недостаточной интенсивности подачи теплоносителя, что сильно снизит качество отопления.

    И распределитель, и регулятор

    По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

    На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

    Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

    Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

    Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

    • Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
    • Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

    В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

    Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

    Разновидности

    Все гребенки-коллекторы в основной массе можно разделить на несколько видов в зависимости от дополнительного оснащения:

    • С отсеченными клапанами. Отсечные клапаны применяются для регулировки или же полного перекрывания того или иного контура. Также в продаже имеются модели с механической памятью. Они пригодятся в тех случаях, когда требуется сохранить готовые настройки для различных контуров.
    • С запорным вентилем и клапанами. Клапаны и запорный вентиль устанавливаются на коллектор и позволяют не только полностью перекрывать контур, но и регулировать поступление в него теплоносителя. Специалисты рекомендуют использовать сразу несколько запорных вентилей, каждый из которых устанавливается на отдельный контур. Подобный подход показывает свою эффективность при поломке: отключить можно будет не всю систему, а лишь отдельный контур, что позволит избежать проблем с теплоснабжением.
    • С указателями расхода и отсечными клапанами. Указатели расхода, как несложно догадаться из названия, используются для контроля объема теплоносителя. С их помощью можно узнать, сколько именно его требуется для поддержания выбранной температуры. Одновременная установка с отсечными клапанами позволяет производить мониторинг каждого контура отдельно, а не только всей системы в целом.

    Распределительная гребенка для отопления своими руками

    Учитывая высокую стоимость коллекторов, актуальным остается вопрос – как сделать гребенку для отопления самостоятельно. Зная принцип работы коллектора, может показаться, что изготовить его будет несложно – основная проблема возникает при подборе комплектующих. Одним из лучших материалов считаются стальные трубы квадратного и круглого сечения. Однако не всегда можно в домашних условиях работать с ними – для этого потребуется сварочный аппарат.

    Альтернативным способом является изготовление гребенки для систем отопления из полипропиленовых труб. Для этого потребуются соединения-тройники и сварочный инструмент для их состыковки. Диаметр входных труб рекомендуется выбирать максимально большой, учитывая принцип расчета отопительной гребенки. Т.е. если диаметр труб в контурах будет 20 мм – это же параметр для основного корпуса коллектора должен быть как минимум в 3 раза больше.

    Для изготовления гребенки отопления своими руками потребуется выполнить следующие действия:

    1. Замерить расстояние между входными и выходными патрубками контуров.
    2. Размер корпуса коллектора должен быть больше измеренного расстояния на 10-15 см.
    3. Вырезать трубу согласно полученным размерам и установить на нее патрубки для подключения контуров.
    4. Проверить герметичность полученной конструкции.

    Следует отметить, что до того, как сделать гребенку для отопления – нужно проверить возможность ее установки для конкретной системы. Проблема может заключаться в тепловом режиме – соединительные фитинги из полипропилена не имеют армирования. Поэтому при превышении температуры возможна их частичная разгерметизация.

    Важно, чтобы пропускная способность конструкции была не меньше, чем у трубы, ведущей от котла.

    Альтернативой изготовления гребки самостоятельно может быть приобретение уже готового корпуса. Его стоимость зависит от количества входных патрубков и может варьироваться от 1400 до 1950 рублей.

    Распределительный коллектор. Как подобрать для этажа и квартиры?

    В. Поляков

    Распределительный коллектор («гребенка») – устройство, которое объединяет потоки с разными гидравлическими характеристиками (расход и давление) и затем их распределяет, чтобы в динамике обеспечивать на выходе одинаковое давление. На что следует в первую очередь обращать внимание при выборе распределительного коллектора для этажа и квартиры?

    Прежде всего, подводящий трубопровод к «гребенке» должен иметь достаточный диаметр (условный проход).

    Потери давления в питающем трубопроводе коллектора определяется по формуле:

    где λ – коэффициент трения; l – длина; G – массовый расход рабочей жидкости; ρ – плотность рабочей жидкости; d – внутренний диаметр трубопровода; v – скорость потока.

    Это означает, что для одинакового расхода жидкости с постоянной плотностью потери давления по длине будут обратно пропорциональны внутреннему диаметру трубы в пятой степени.

    Чтобы уменьшить линейные потери давления в 100 раз (два порядка) нужно выбрать диаметр распределительного коллектора в 2,51 раза больше диаметра подводящего трубопровода, соответственно – для снижения на три порядка (в 1 000 раз) коллектор должен быть по диаметру больше в 3,98 раза.

    В таком случае разница в давлении между соседними выходными патрубками «гребенки» будет пренебрежимо мала.

    Опираясь на формулу (1), можно рекомендовать следующие геометрические соотношения для «правильного» распределительного коллектора теплового пункта.

    Диаметр коллектора должен быть в три раза больше диаметра подводящего трубопровода Dп:

    Dк ≥ 3Dп (2)

    Поперечное сечение коллектора должно быть втрое больше суммы поперечного сечения выходных патрубков:

    3nD02 ≤ Dк2 (3)

    Расстояние между осями выходных патрубков распределительного коллектора должно быть больше или равно 3-кратному диаметру наибольшего из соседних отводов.

    Диаграммы на рис. 1 иллюстрируют эти соотношения. В «гребенке», где соблюдены рекомендованные соотношения, даже в динамике давление на выходных патрубках будет практически одинаковым. При этом скорость потока в самом коллекторе по сравнению с подводящим трубопроводом будет ниже примерно в 9 раз. В таком случае на самом распределительном коллекторе можно установить воздухоотводчик.

    Рис. 1. Зависимость распределения давления на отводах от соотношенияDк/Dп

    При несоблюдении рекомендаций по соотношению диаметра и проходного сечения коллектора с условным проходом отводящих патрубков будет наблюдаться разность давлений на выходах «гребенки». То есть «гребенка» перестанет выполнять свою уравнительную (балансирующую) роль и превращается в последовательный «набор тройников».

    Из-за стесненных условий, как правило, соотношение (2) для распределительной «гребенки» не выполняется. Без полноценного коллектора трудно выполнить равномерную балансировку ни для этажа, ни в квартире.

    Чтобы частично скомпенсировать «неправильность» соотношений диаметров и неспособность к полноценной гидравлической балансировке, для таких коллекторов важно правильно выбрать диаметр подводящего трубопровода согласно требованиям строительных норм и правил.

    Согласно п. 6.6.15 ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование» скорость рабочей среды в трубопроводах жилых домов не должна превышать 1,5 м/с. По этому параметру можно выбрать трубу из соответствующего материала, которая будет иметь нужный массовый расход, и рассчитать теплопропускание (таблица 1).

    Таблица 1. Расходы и тепловые нагрузки для труб из различных материалов при скорости рабочей среды 1,5 м/с

    При расчете расхода через распределительный коллектор для водоснабжения в квартире можно обратиться к данным таблицы 2. Здесь нужно опираться на количество и расходы в квартирных точках водоразбора.

    Таблица 2. Расчетные расходы через коллектор водоснабжения

    Подбор распределительного коллектора

    Главное правило – диаметр коллектора ни в коем случае не должен быть меньше размера трубы подводящей линии. Чем больше диаметр распределительной «гребенки» – тем лучше для равномерности давления на точках разбора воды и/или теплоносителя.

    Неправильный подбор «гребенки» (см. рекомендации выше), например, для водопровода, может вызвать скачки по расходу на разных приборах (см. рис. 2) и вызвать разбалансировку, например, на смесителе.

    Рис. 2. Результат неправильного подбора коллекторов для холодного и горячего водоснабжения

    Если на квартирном вводе горячей и холодной воды не установлены регулирующие клапаны, принудительно стабилизирующие давление в «гребенке», то для квартирных коллекторов особенно важно придерживаться правил последовательности подключения.

    Присоединять устройства, неравномерность расхода на которых слабо влияет на работоспособность или комфортность водоснабжения, нужно как можно «ниже» по течению воды в «гребенке».

    Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см. рис. 3).

    Рис. 3 Пример подключения квартирного распределительного коллектора холодной воды

    Пример подбора квартирного распределительного коллектора

    Рассмотрим пример подбора квартирного коллектора по схеме подключения, показанной на рис. 3, то есть на четыре точки водоразбора. Таблица 2 регламентирует необходимый расход на уровне 0,28 л/с. Пусть подводящий водопровод к дому выполнен из стальной трубы 1/2″ (Ду = 15 мм), допускающей расход 0,29 л/с при скорости потока до 1,5 м/с.

    Подвод к «гребенке» осуществлен металлополимерной трубой 20×2,0 (3/4″). По данным производителя определяем, что допустимый расход через такую трубу 0,3 л/с, что превышает пропускную способность домового ввода (1/2″). Выбрав коллектор VTc.500NE с условным диаметром 1″ (Ду = 30 мм), проверяем общие рекомендации по выбору коллекторов (см. выше).

    Площади поперечного сечения «гребенки» (см. табл. 3) и подвода (1/2″) различаются в 4 раза. При таком соотношении условных диаметров снижение потерь по длине «гребенки» (формула 1) составит 23 раза.

    Это неидеально (соотношение диаметров гребенки и подвода не [2,5…4]:1, а 2:1), но в данном случае это не критично: при соблюдении порядка подключения (см. рис.

    3) распределительный коллектор для водоснабжения на 4 выхода сможет выполнять свою балансировочную роль в динамическом режиме работы.

    Большой ассортимент распределительных коллекторов

    В таблице 3 в качестве примера приведены коллекторы торговой марки VALTEC на разное число выходов, разработанные для подключения этажных и квартирных систем водоснабжения и отопления. Помимо водоснабжения, данные системы приспособлены как для радиаторного отопления, так и для низкотемпературных систем, например, «теплый пол» и обогрев открытых площадок.

    Таблица 3. Коллекторы и коллекторные блоки VALTEC

    Особую популярность приобретают распределительные коллекторы из нержавеющей стали, например, VTc.510.SS. Они успешно эксплуатируются в этажных распределительных узлах систем водяного отопления типовых многоквартирных зданий.

    Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на -канал.

    Просмотрено: 4 579

    Вам также может понравиться

    Источник: https://aw-therm.com.ua/raspredelitelnyj-kollektor/

    Виды и квалификация распределительных гребёнок

    Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

    Типы гребёнок делятся на 3 вида: с 2-мя 3-мя или 4-мя отводами. Выбор зависит от пожелания хозяина и численности узлов подачи воды в помещении. Если в вашем случае узлов 5 не нужно отчаиваться, решение есть — можно приобрести гребёнку с 2-мя и 3-мя отводами и при монтаже соединить их между собой.

    Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.

    С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам. При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором.

    Коллектор для радиаторов отопления.

    Распределительный коллектор отопления

    Существует несколько видов гребёнок, различающихся по своей конструкции:

    1. Самым приемлемым вариантом по стоимости (но не по качеству) является распределительный коллектор с ручными запирающими клапанами, произведёнными в Турции или Китае. К его разъёмам подсоединяются металлопластиковые трубы. К боковым отверстиям подсоединяется запорная арматура и труба подачи теплоносителя. К сожалению срок эксплуатации данного механизма недолог из за быстрого износа резиновых уплотнителей.
    2. Вторым вариантом является конструкция, имеющая заглушки на прямом и обратном коллекторе. Вместо заглушек, в последствие возможна установка термоголовок и расходомеров. Устройство изначально собрано в единое посредством соединительных кронштейнов.
    3. Третий вариант наиболее сложно устроен и более дорогостоящий. Распределительный коллектор отопления данного типа изначально оснащён расходомерами и термоголовками. Благодаря расходомерам происходит равномерное подача жидкости к приборам. А посредством термоголовок существует возможность регулировки температуры отдельно для каждой отводящей трубы.

    При выборе той или иной схемы следует руководствоваться условиями в которых она будет использоваться и материальными возможностями.

    Дополнительная комплектация

    После изготовления отопительной гребенки своими руками нудно продумать установку дополнительных элементов. Они необходимы для регулирования потоков жидкости по контурам системы.

    Регулировочные клапаны

    Это механическая или автоматическая запорная арматура, которая ограничивает приток теплоносителя через конкретный патрубок распределительной гребенки в системе отопления.

    Самый простой вариант – монтаж задвижки и постоянная регулировка потока горячей воды в ручном режиме. Это будет неудобно, к тому же не защитит систему от перегрева. В небольшой схеме лучше всего установить механические терморегуляторы, которые изменяют положение ограничительного штока в зависимости от температуры теплоносителя.

    Более дорогой вариант регулирующего устройства – сервоприводы. Они монтируются на запорную арматуру и могут быть подключены к внешним датчикам температуры или программатору. Несмотря на высокую стоимость – наличие их в устройстве отопительной гребенки приведет почти к полной автоматизации изменения теплового режима работы системы по ее контурам.

    Расходометры

    Монтируются на обратном коллекторе и необходимы для ограничения поступления воды из конкретного контура отопления.

    В отличие от терморегулятора уровень расхода воды измеряется не в зависимости от температуры, а от установленных параметров. С помощью поворотного механизма регулируется величина условного прохода в обратном патрубке, а значение объема воды отображаются на стеклянной колбе.

    Дополнительным, но не обязательным элементом при изготовлении гребенки отопления является смесительный узел. Он соединяет входную и обратную трубу отопления, а для регулирования процентного отношения горячей и холодной воды устанавливается двух или трехходовой клапан. Управление им происходит с помощью сервопривода, к которому поступают сигналы от датчика температуры. Если степень нагрева теплоносителя высока – увеличивается приток остывшей воды.

    Для улучшения работы распределительной гребенки рекомендуется устанавливать гидрострелку. Это актуально для систем с несколькими коллекторами.

    В видеоматериале показан пример изготовления стальной гребенки отопления:

    Сборка готового коллектора

    Итак, если вы остановили свой выбор на фабричной гребенке для теплого пола, то представим вам руководство по ее сборке. Прежде всего распаковываете коробку и достаете всю комплектацию узла. Следует проверить целостность всех элементов. Далее все элементы узла разложите на ровной горизонтальной поверхности. Раскладывать стоит в той последовательности, в которой гребенка будет собираться.

    После этого необходимо собрать все элементы между собой. Для соединения используется пакля или фум-лента. Это необходимо для создания герметичного соединения. Дополнительно можно использовать специальную смазку, которая увеличит качество скрутки на резьбе.

    Когда вся гребенка собрана, вам необходимо подключить к ней две трубы, идущие от котла – обратка и подача. Подключать необходимо правильно. Обычно на гребенке указаны стрелки или изменены цвета, указывающие обратку и подачу. Так, синий цвет – обратка, а красный – подача.

    На следующем этапе на стену устанавливается специальный шкаф для крепления гребенки. Крепление самого коллектора осуществляется при помощи монтажных кронштейнов. Коллекторы крепятся на специальные скобы, которые имеются сверху и снизу. В завершение остается установить краны, термостаты, трехходовой кран и расходомеры. Все собирается в зависимости от комплектации.

    Назначение распределительной гребенки

    Для чего служит гребенка для отопления из полипропилена или стали? Ее основная задача – обеспечить равномерную циркуляцию горячей воды по отдельным контурам. Она является основным элементом распределительного узла, устанавливаемого сразу после котла и перед группой безопасности.

    Она представляет собой трубу, с несколькими патрубками, расположенными на ее поверхности. Теплоноситель попадая во входной канал распределяется по контурам отопления. По такой же схеме происходит возврат остывшей воды в котел. Для практической реализации этой схемы необходимо монтаж гребенки отопления на входную и обратную трубу. В итоге это приведет к улучшению следующих параметров системы:

    • Нормализация давления, улучшение циркуляции теплоносителя;
    • Установив запорную арматуру на входном и выходном коллекторе можно регулировать объем горячей воды в каждом контуре. Это приведет к снижению затрат на энергоноситель;
    • При выходе из строя радиаторов или других элементов отопления ремонт можно сделать без полной остановки котла. Для этого достаточно отключить требуемый контур.

    Применяя этот принцип работы гребёнки отопления можно оптимизировать тепловой режим системы, а также установить требуемый уровень температуры в каждом помещении отдельно.

    Установка гребенки нецелесообразна в домах с большой площадью до 100 м². Для них оптимальный вариант – двухтрубная или однотрубная система отопления.

    Источник

    Схема коллекторного отопления

    Читайте дополнительно: печь под казан своими руками из трубы

    установка распределительной гребенки системы отопления своими руками

    Гребенка для теплого пола своими руками – принцип работы и монтаж

    Гребенка для системы отопления: обзор правил установки + алгоритм для сборки своими руками

    Работа отопительной системы в загородном доме должна полностью обеспечивать потребности его владельцев. Но современные требования к комфорту неуклонно возрастают. Кроме традиционно необходимого горячего водоснабжения и отопления, сегодня востребованы и подогрев бассейна, и теплые полы.

    При этом схемы разводки трубопроводов неизменно усложняются. Как же не только оптимизировать схему отопления, но и сделать его работу эффективной, не разорившись при этом на закупке топлива? Специалисты утверждают, что для достижения поставленных целей нам понадобится распределительная гребенка для отопления.

    Для чего вообще нужна гребенка?

    Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.

    Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом

    Все эти условия нормальной эксплуатации помогает решить функциональный элемент коллекторной (лучевой) схемы разводки отопления, который называют коллектором или гребенкой. Допустим, в доме внезапно, как это чаще всего и случается, потек радиатор или стыки труб. При наличии гребенки решить эту локальную задачу можно без отключения всего отопления. Достаточно, просто перекрыв нужный вентиль, отключить только тот участок, который нуждается в ремонте.

    Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.

    Обзор устройств, предназначенных для регулировки температуры, приведён в нашем материале: https://aqua-rmnt.com/otoplenie/radiatory/regulirovka-temperatury.html.

    И распределитель, и регулятор

    По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

    На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

    Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

    Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

    Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

    • Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
    • Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

    В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

    Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

    Правила размещения коллектора

    Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

    Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

    Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

    Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

    Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

    Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

    Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

    Например:

    • Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
    • Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
    • Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

    Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

    О выборе подходящих труб для монтажа системы отопления вы узнаете в нашей следующей статье: https://aqua-rmnt.com/uchebnik/truby/kakie-truby-dlya-otopleniya-luchshe-vybrat.html.

    Правила монтажа гребенки

    Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.

    Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.

    Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.

    Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен

    Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.

    Как самому соорудить коллектор?

    Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

    Этап планирования

    Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

    • Число контуров, по которым будет проходить нагретая вода.
    • Количество и технические характеристики входящего в схему нагревательного оборудования.
    • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

    Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

    Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

    Определяем конструкцию блока

    Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

    • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
    • Циркуляционный насос следует подключать с торца конструкции.
    • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
    • Подающие контуры отопительной системы подключают снизу или сверху.

    Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

    На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

    Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

    Последовательность работ

    Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

    • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
    • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
    • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
    • Теперь коллектор можно покрасить и хорошенько посушить.
    • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

    После этого устройство готово к эксплуатации. От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом.

    Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

    О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

    Оцените статью:

    (3 голоса, среднее: 5 из 5)

    Поделитесь с друзьями!

    Источник

    Рекомендуем: обратная тяга в дымоходе газового котла

    Комментировать
    0
    392 просмотров
    Комментариев нет, будьте первым кто его оставит

    Adblock
    detector
