Схема подключения водонагревателя к водопроводу

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Содержание

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.
  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),
  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Монтаж проточного водонагревателя

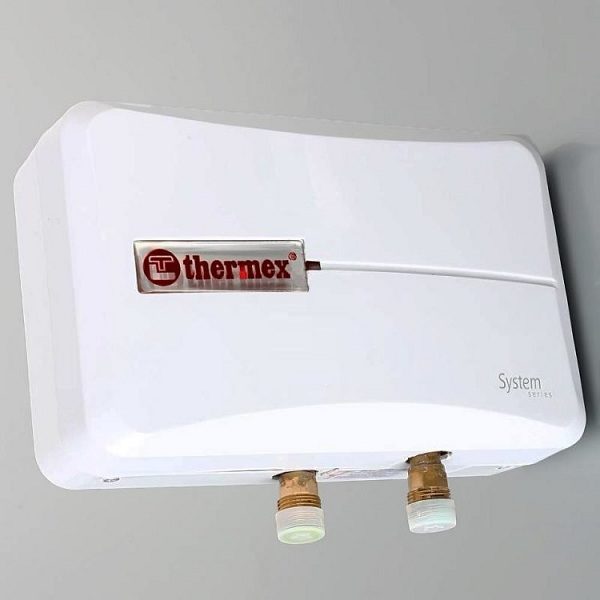

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

Прочитали нашу статью — нажмите кнопку и поделитесь ей с друзьями в социальных сетях!

Получайте первыми информацию о новых статьях на сайте из наших сообществ Вконтакте, Facebook, Одноклассники, Twitter.

Источник

Как выбрать бойлер – семь важных параметров накопительного водонагревателя

Рекомендуем: топливные брикеты как правильно ими топить

установка и подключение бойлера к водопроводу своими руками

Как подключить бойлер к водопроводу: схема и инструкция по подключению правильно

Схема подключения водонагревателя к водопроводу: правильное подключение бойлера

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

  • Прибор должен быть доступен для обслуживания в любое время.
  • Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
  • Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
  • Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

  • перфоратор с набором насадок;
  • гаечный и разводной ключи;
  • прямая и крестовая отвертка;
  • рулетка;
  • кусачки;
  • пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

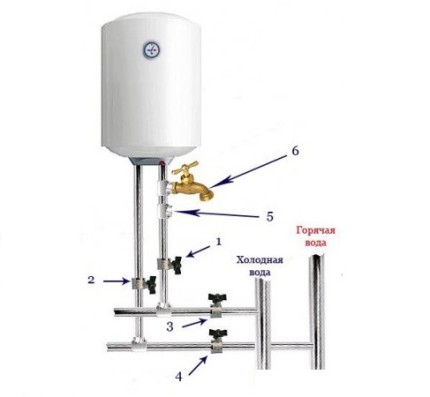

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

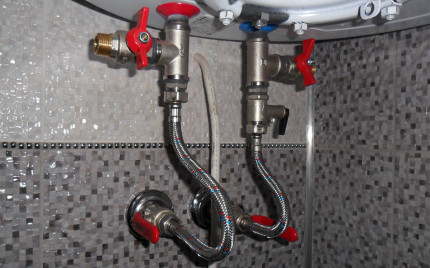

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

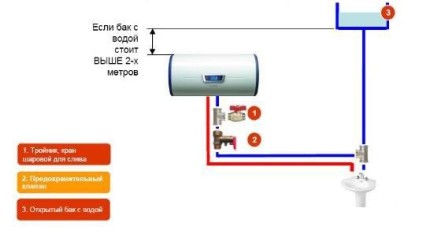

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

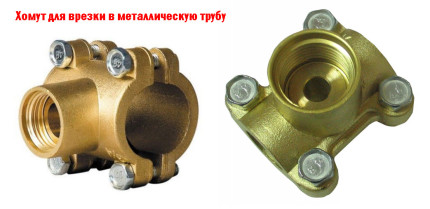

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.

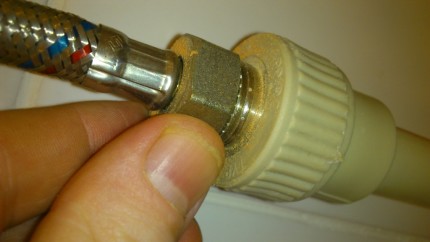

  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

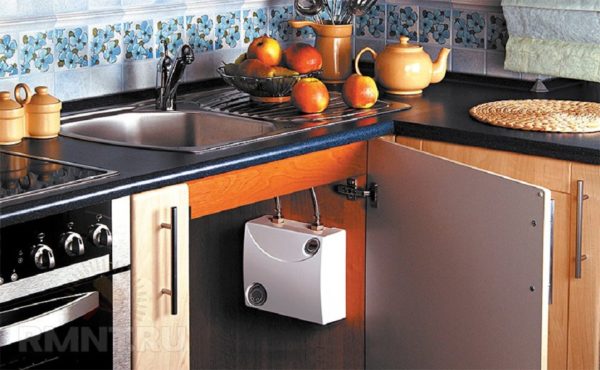

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

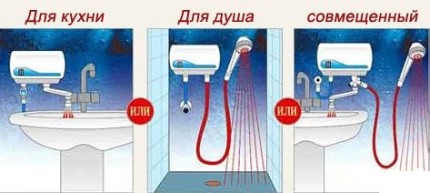

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

Источник

Включение водонагревателя ( водонагреватель, боллер накопительный ***).

Смотрите также: печные дымоходы

установка и подключение бойлера к водопроводу своими руками

Как правильно подключить бойлер к водопроводу в квартире

Установка бойлера и подключение его к водопроводу своими руками

Многие из нас, купив бойлер, задаются вопросами: можно ли его установить своими руками, и насколько сложен этот процесс? При наличии небольших навыков в сантехнике и электрике самостоятельная установка бойлера не должна вызвать у вас серьёзных затруднений. К тому же самостоятельная установка нагревательного устройства поможет вам сэкономить деньги, которые могли бы быть потрачены на оплату услуг специалистов. Однако работа потребует чёткого соблюдения правил техники безопасности и, конечно, наличия необходимых инструментов.

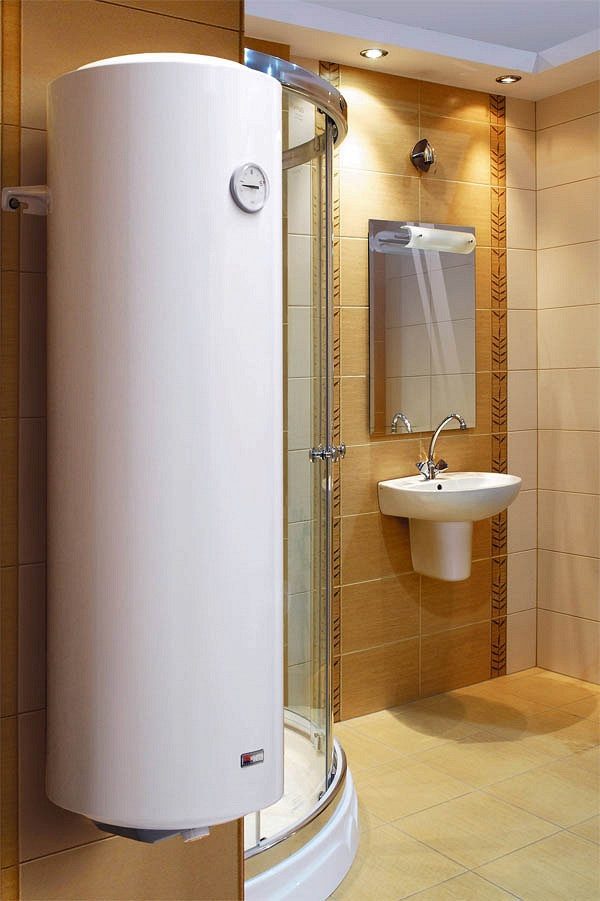

Что такое бойлер и принцип его работы

Бойлер — это нагревательное устройство, существенно облегчающее жизнь людям, когда они сталкиваются с профилактическим отключением горячего водоснабжения в городских квартирах, и обеспечивающее комфорт на даче, где нагреватель воды работает на постоянной основе.

Водонагреватель может иметь накопительное или проточное устройство. Преимуществами проточных бойлеров считаются малые размеры и незначительная масса, что позволяет монтировать их даже на не очень прочные основания, например, гипсокартонные. С другой стороны, для обеспечения необходимой скорости нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами, которые не способна выдержать слабая электропроводка.

Для быстрого нагрева воды проточные бойлеры оснащаются очень мощными ТЭНами

Наибольшим спросом пользуются накопительные устройства, поскольку они имеют больший объём, стоят дешевле и потребляют меньше электроэнергии. К тому же при их монтаже к электропроводке не предъявляются столь высокие требования, как при установке водонагревателей проточного типа.

Накопительные устройства пользуются большим спросом, потому что они более экономически выгодны и не требуют мощной электропроводки

Устройство накопительного водонагревателя

Устройство накопительного водонагревателя похоже на конструкцию бытового термоса. Внутренний бак отделён от внешних стенок корпуса жёстким теплоизоляционным полиуретановым слоем для минимизации теплопотерь. Воду, поступающую в бак, нагревает ТЭН (термоэлектронагревательный элемент). Для выставления необходимой температуры воды используется интегрированный в конструкцию терморегулятор.

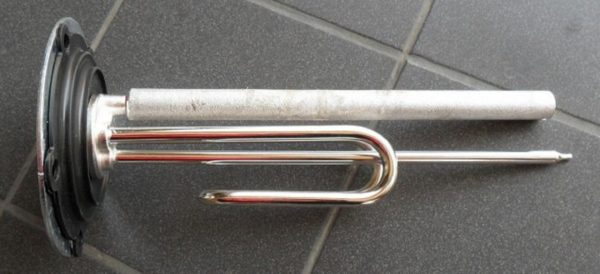

Роль магниевого анода в нагревателе воды и схема его работы

Внутренний бак водонагревателя является наиболее уязвимым элементом конструкции, поскольку он постоянно подвергается температурным перепадам и отрицательному воздействию веществ, содержащихся в воде. Защитить эту деталь от коррозии помогает магниевый анод.

Он изготавливается в виде тонкого круглого стержня диаметром 14–25 мм и длиной 140–660 мм с нанесением на поверхность слоя магниевого сплава толщиной до 15 мм. В непосредственной близости от ТЭНа анод крепится с помощью резьбовой шпильки, находящейся в центре стержня. Иногда анод размещают на верхней стенке внутреннего бака.

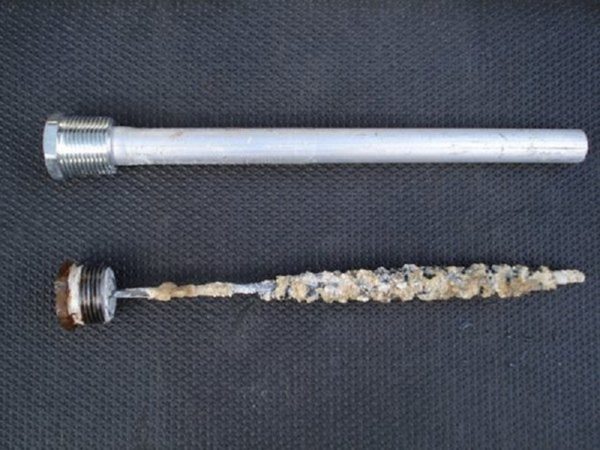

Защитить внутренний бак бойлера от коррозии помогает магниевый анод

Помимо магниевых анодов в водонагревателях используются электрические, титановые и цинковые аналоги. Но магниевый анод является самым экономичным, и поэтому наиболее популярным.

Чаще всего для изготовления внутренних баков водонагревателей используется низкоуглеродистая сталь. Магний имеет валентность II и является более активным металлом, чем железо, имеющее валентность III. В процессе нагревания воды образуется кислород. Магний его связывает, тем самым предотвращая образование коррозии в баке и на стальной оболочке ТЭНа. Этот процесс называется протекторной защитой, поэтому магниевые аноды иногда называют анодами-протекторами.

Магниевый анод также не позволяет образовываться накипи на ТЭНе, которая представляет собой осадок солей тяжёлых металлов. Поскольку магний более химически активен, чем железо, из которого сделаны стенки резервуара, эти вещества вступают в реакцию именно с ним. В результате плотная накипь становится рыхлой, легко отделяется от ТЭНа и стенок бака и осаждается на дно в виде хлопьев, откуда удаляется в процессе регулярной чистки агрегата.

Таким образом, анод-протектор в бойлере выполняет следующие функции:

  • обеспечивает пассивную защиту металлического резервуара от коррозии;
  • предотвращает образование накипи на термоэлектронагревательном элементе;
  • смягчает воду.

Со временем магниевый анод постепенно разрушается и растворяется в воде, не изменяя при этом её химического состава и, соответственно, не принося вреда здоровью пользователей.

Со временем магниевый анод постепенно разрушается и растворяется в воде

И все же анод-протектор нужно время от времени менять, не дожидаясь полного его разрушения. Периодичность замены этой детали зависит от качества (химического состава) воды и интенсивности использования водонагревателя.

  1. Если нагревательное устройство применяется редко и вода в нём довольно мягкая, то менять анод можно раз в семь лет.
  2. При менее благоприятных условиях работы прибора замена магниевого анода требуется гораздо чаще — примерно раз в год.

Замену рекомендуется производить одновременно с чисткой водонагревателя.

Выбирая замену изношенному анод-протектору, отдайте предпочтение изделию известного производителя. Некачественный магниевый элемент придаёт воде устойчивый тухлый запах. Чтобы проверить качество изделия, сделайте слабый раствор пищевой лимонной кислоты и поместите в него магниевый стержень. Протектор, сделанный из дешёвого материала, при вступлении в реакцию с кислотой спровоцирует активное выделение сернистого водорода.

Конечно, эксплуатировать бойлер можно и без анода-протектора, но отсутствие этой детали значительно сократит срок службы водонагревателя. Обычно аноды поставляются в комплекте с водонагревателями. Но для замены этот элемент можно приобрести отдельно.

Нужно ли разрешение на установку бойлера в квартире

Необходимость получения разрешительной документации на установку водонагревателя в городской квартире зависит от типа устройства.

  1. Если вы хотите подключить электрический бойлер, который относится к бытовым приборам, то специального разрешения для этого не потребуется. Необходимо лишь удостовериться в том, что для него достаточно имеющейся свободной мощности электрической сети. Например, 150-литровый включённый бойлер потребляет 1,5–2,0 кВт. Для нагрева воды требуется 3–5 часов, а остывать она будет не более чем на 0,5 градуса в час. Если мощности не хватит, то нужно обратиться в энергетическую компанию с просьбой о выделении дополнительных ресурсов. Естественно, за это придётся заплатить.

    Для подключения электрического бойлера специального разрешения не требуется, если электрическая сеть выдержит создаваемую им нагрузку

  2. Если вы собираетесь установить в квартире газовый водонагреватель, то на него нужно получить разрешение в сервисном центре газовой службы, предъявив документ о праве собственности на жильё. Специалисты центра приедут к вам для составления проекта. Эта услуга платная. К тому же не стоит забывать о том, что монтаж газового водонагревателя также должны осуществлять специалисты сервисной газовой службы.

    Монтаж и подключение газового водонагревателя должны осуществлять специалисты сервисной газовой службы

Но разрешение на установку газового водонагревателя вам не выдадут, если в непосредственной близости от места его монтажа отсутствует вентиляционный канал, через который будут удаляться отработанные газы. Чаще всего даже в квартирах с газовыми плитами отдельные каналы не предусмотрены, а вывести вентиляционный патрубок на внешнюю стену дома вам никто не позволит.

Если вам всё же удалось получить разрешение на монтаж газового бойлера, имейте в виду, что потребление топлива в вашей квартире вырастет в несколько раз. Установка газового оборудования без разрешения грозит штрафом.

Ст. 7.19 КоАП РФ

Самовольное подключение к электрическим сетям, тепловым сетям, нефтепроводам, нефтепродуктопроводам и газопроводам, а равно самовольное (безучетное) использование электрической, тепловой энергии, нефти, газа или нефтепродуктов, если эти действия не содержат уголовно наказуемого деяния, влечёт наложение административного штрафа на граждан в размере от десяти тысяч до пятнадцати тысяч рублей; на должностных лиц — от тридцати тысяч до восьмидесяти тысяч рублей или дисквалификацию на срок от одного года до двух лет; на юридических лиц — от ста тысяч до двухсот тысяч рублей.

КоАП РФ

http://koapkodeksrf.ru/

Поэтому прежде чем приобретать такое устройство, подумайте, нужно ли оно вам, или стоит ограничиться электрическим водонагревателем, с которым гораздо меньше хлопот в плане установки и эксплуатации.

Можно ли установить водонагреватель под мойку

В малогабаритной квартире лучшим местом для размещения бойлера может стать пространство под раковиной на кухне или в совмещённом санузле. Спрятанный подобным образом электроприбор не испортит дизайн интерьера. Однако не все виды бойлеров подходят для монтажа под мойку.

Спрятанный под мойкой бойлер не испортит дизайн интерьера

Из-за ограниченности пространства под раковину может уместиться накопительный или проточный нагреватель воды ёмкостью до 25 л. Вода в таком приборе нагревается ТЭНом или открытым электрическим нагревателем. Газовое устройство из-за большой производительности и, следовательно, немалых размеров подходит для крепления исключительно на стену или на свободное пространство пола.

Ещё одна особенность: в водонагревателе, предназначенном для монтажа под раковину, подвод труб должен располагаться вверху. На это непременно следует обратить внимание при покупке прибора. Бойлер с другим расположением подвода шлангов тоже подойдёт по габаритам, но его будет неудобно устанавливать. Кроме того, такое устройство будет некорректно функционировать и быстро выйдет из строя.

Подготовительные работы перед установкой бойлера

Самостоятельный монтаж электрического водонагревателя обойдётся вам дешевле, чем услуги специалистов. В среднем работа займёт около двух часов. Но при подготовке к установке и непосредственно в процессе выполнения работ следует соблюдать правила техники безопасности.

При установке водонагревателя необходимо учитывать состояние электропроводки в доме, несущую способность стены, на которую будет монтироваться прибор, а также стояков и труб водоснабжения.

  1. В первую очередь следует определиться с моделью бойлера: какой системы он должен быть — проточной или накопительной, на сколько литров он рассчитан, как будет монтироваться — горизонтально или вертикально, на стену или под мойку и т. д.

    Настенные бойлеры бывают не только вертикального, но и горизонтального исполнения

  2. Следующий шаг — создание схемы подключения устройства на бумаге с обозначением врезки горячей и холодной воды. Затем необходимо сделать следующее:
    • освободить место для водонагревателя и проведения работ;
    • проверить прочность стены на возможность выдерживания веса с двойным запасом (например, если бойлер имеет объём 50 л, то необходим крепёж на вес, равный 100 кг плюс масса пустого бойлера);
    • поскольку водонагреватель представляет собой очень мощный потребитель энергии, необходимо заранее определить тип проводки (алюминиевая или медная) и сечение кабеля, заложенного в стены, а также оценить способность проводки выдержать нагрузку электрического бойлера (к примеру, для подключения бойлера мощностью 2 кВт необходим медный кабель сечением от 2,5 мм2);
    • проверить состояние водопроводных труб и стояков (особенно это касается старых домов) – они должны находиться в хорошем состоянии и иметь точки для подсоединения нагревателя воды.

      На схеме установки бойлера необходимо указать последовательность подключения приборов и тип используемой запорной арматуры

  3. Перед тем как начать монтировать бойлер, необходимо ознакомиться с инструкцией, чтобы понять особенности модели, затем отключить электричество и перекрыть трубы, подающие горячую воду. Следует помнить о том, что если вы проживаете в многоэтажном доме, это на время лишит горячей воды жильцов других квартир, поэтому к работе необходимо тщательно подготовиться, чтобы закончить её побыстрее.

Проверку стены на прочность можно осуществить следующим способом: смонтировать идущий в комплекте с бойлером крепёж и подвесить на него два мешка с цементом. Если крепление справится с такой нагрузкой, то оно сможет выдержать и водонагреватель, который весит в два раза меньше.

Особое внимание проверке стены на прочность следует уделить при монтаже большого 150-литрового бойлера. Крепёж такого агрегата производится на распорные металлические анкерные болты или специальные прочные крюки. Анкеры рекомендуется использовать длиной 100 мм и диаметром 10 мм.

Отнеситесь со всей серьёзностью и к проверке электропроводки. При перегрузке она может начать плавиться, что приведёт к пожару.

Следует иметь в виду, что для монтажа водонагревателя понадобятся усилия двух человек, поскольку этот процесс является довольно трудоёмким. Обычно бойлер крепится в ванной или в туалетной комнате непосредственно над унитазом. Как правило, это место никак не используется. В то же время к нему должен быть обеспечен свободный подход.

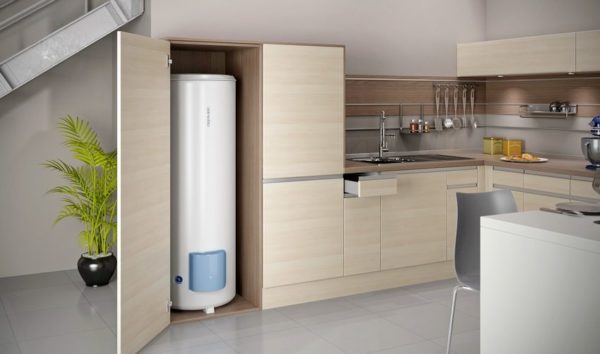

В маленьком помещении для экономии полезного пространства бойлер обычно располагают горизонтально. Водонагреватель небольшого объёма крепят к стене, а агрегаты объёмом от 200 литров устанавливают на пол.

Если объём бойлера превышает 200 литров, его нужно устанавливать на пол

Оборудование и инструменты, необходимые для самостоятельного монтажа или замены водонагревателя

Перед тем как приступить к монтажу бойлера подготовьте следующие инструменты, материалы и оборудование:

  • сантехнический лён или уплотнительную ленту;
  • паклю;
  • пасту «Унилак»;
  • рулетку;
  • предохранительный клапан с вентилем диаметром 10 мм (поставляется в комплекте с бойлером);
  • два гибких водопроводных шланга длиной не менее 2 м (длина шлангов должна соответствовать расстоянию от бойлера до места врезки в систему водопровода);
  • металлопластиковые трубы;
  • три запорных крана;
  • три тройника;
  • два дюбельных гвоздя с крючками на концах;
  • крестовые и шлицевые отвёртки;
  • пассатижи;
  • кусачки;
  • перфоратор или электрическую дрель;
  • свёрла с победитовым наконечником (если предполагается крепить бойлер к кирпичной или бетонной стене);
  • разводной ключ;
  • гаечный ключ.

Для подключения мощного проточного водонагревателя, если проводка не предусматривает подсоединение электрических плит, понадобится трёхжильный медный кабель ПВС 3х8, счётчик, выдерживающий силу тока не менее 40 А, розеточный блок с заземлением, автомат на 40 А и изоляционная лента.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

  • спиралевидные нейлоновые дюбели;
  • металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

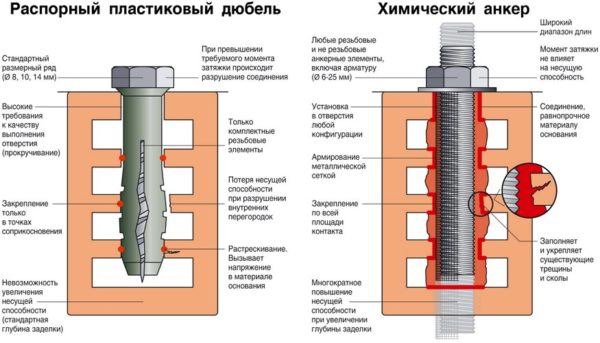

Распорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер — за счёт адгезии специального клеевого состава

Крепление на клеевой анкер производится следующим способом:

  1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
  2. Из отверстия удаляется бетонная пыль.
  3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька

Видео: как повесить водонагреватель на газобетонную стену

Установка водонагревателя

Монтаж водонагревателя проточной и накопительной системы производится одинаково. Перед тем как приступить к работе, важно ознакомиться с инструкцией, которая прилагается к прибору. Если такой инструкции нет, её можно скачать в интернете.

Монтаж бойлера на стену

  1. Перед монтажом бойлера на стену мелом или маркером нарисуйте на ней нижнюю черту размещения прибора. Затем замерьте расстояние от крепёжной планки, присоединённой к корпусу водонагревателя, до нижней черты и отметьте это расстояние. При осуществлении разметки обратите внимание на высоту от отверстий на анкерах до верхней точки водонагревателя. Она должна быть меньше, чем расстояние до потолка, иначе водонагреватель не пройдёт по высоте.

    При выборе места под установу крепёжных элементов необходимо проконтролировать положение нижнего и верхнего края копуса бойлера

  2. Просверлите два или четыре отверстия в зависимости от количества крепёжных элементов, идущих в комплекте с бойлером. Чтобы проделать отверстия в бетонной или кирпичной стене, нужно воспользоваться электрической дрелью с победитовым сверлом. Для сверления отверстий в деревянной стене подойдёт дрель с обычным наконечником. Его диаметр должен быть меньше, чем диаметр пластикового дюбеля. Помните о том, что на крепёжной планке таких отверстий нет, и анкеры с крючками на концах будут цепляться к её краю.
  3. Установите крепёжную арматуру: вбейте киянкой или молотком дюбели в отверстия, вкрутите металлический анкер на глубину примерно 12 см (он должен перестать поворачиваться). Затем навесьте бойлер.

    В просверленные отверстия вставляются и закручиваются анкеры с металлическими крюками, а затем на них вешается бойлер

Подсоединение к трубам водопровода

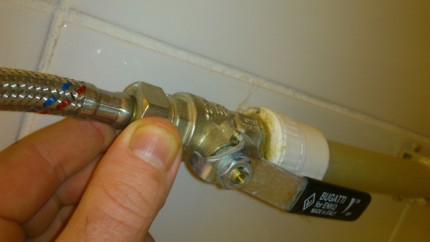

  1. При помощи гибких шлангов или полипропиленовых труб подсоедините агрегат к водопроводу. Имейте в виду, что подключение через пластиковые трубы обойдётся вам дороже и займёт больше времени. Если точки подключения уже имеются, то работа не вызовет особых затруднений.
  2. При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб. Это займёт примерно полчаса. На врезку тройников в стальную трубу уйдёт больше времени — примерно два часа. При этом потребуется плашка по размеру трубы. При подсоединении обратите внимание на цвет колец трубок, расположенных в нижней части бойлера: через трубку с синим кольцом будет подаваться холодная вода, через трубку с красным кольцом — отводиться горячая.

    При отсутствии заранее подготовленных отводов их придётся сделать самостоятельно из металлопластиковых или пластмассовых труб

  3. На подачу холодной воды следует установить предохранительный клапан для сбрасывания излишнего давления. Оно производится в автоматическом режиме. Это помогает предотвратить поломку водонагревателя. Если в комплекте с нагревателем воды этой детали нет, то её придётся купить отдельно. При установке клапана важно учесть направление течения воды. Для облегчения техобслуживания перед клапаном можно врезать дополнительный тройник и подсоединить к нему кран.

    Через предохранительный клапан производится сброс избыточного давления воды в процессе эксплуатации

  4. Накрутите на резьбу уплотнитель, в качестве которого может использоваться пакля, сантехнический лён или ФУМ-лента, и подсоедините предохранительный клапан. Прикрутите к нему один конец гибкого шланга. Здесь можно обойтись без уплотнителя, поскольку в гайке шланга есть герметичная резиновая прокладка. Прикрутите конец второго гибкого шланга к трубе горячей воды также без использования уплотнителя.

    В крепёжной гайке гибкой подводки установлена резиновая прокладка, поэтому её можно накручивать на трубу без промежуточного уплотнителя (льна, ФУМ-ленты, герметизирущего шнура и т. д.)

  5. Соедините конец, через который будет поступать холодная вода, с водопроводной трубой через вентиль или кран. Это необходимо для того, чтобы поступление воды можно было перекрыть, например, в случае замены запчастей бойлера. Свободный конец второго шланга соедините с трубой, идущей к смесителю.

    Труба, по которой в бойлер будет поступать холодная вода, подключается через шаровый кран

  6. Если агрегат проточного типа нужен вам только на время отключения горячего водоснабжения, подключите его через душевой шланг. Для этого к бойлеру подсоединяется только холодная вода:
    • перекройте воду;
    • обрежьте трубу болгаркой;
    • нарежьте резьбу плашкой;
    • намотайте сантехнический лён;
    • врежьте в трубу холодной воды тройник;

      Подключение проточного водонагревателя производится через тройник в магистрали холодной воды

    • поставьте запорный кран;
    • соедините собранную магистрать с входом бойлера гибким шлангом.
  7. Соедините выход нагретой воды с краном, подающим горячую воду, с помощью металлопластиковой трубы или гибких шлангов без использования дополнительных элементов. Для проверки герметичности соединений пустите воду, наполните ёмкость и оставьте примерно на час. При отсутствии протечек на протяжении этого времени смело включайте агрегат в электросеть.

Перед установкой водонагревателя в ванной комнате позаботьтесь о наличии системы горячего водоснабжения с циркуляцией. Это поможет свести к минимуму энергопотери при постоянном наличии в трубах горячей воды.

Видео: схема подключения бойлера к водопроводу

Подключение бойлера к электрической сети

В комплекте с некоторыми бойлерами идёт кабель с вилкой, соединённый с агрегатом. Если этих элементов нет, то они докупаются отдельно.

При работе с электричеством во избежание несчастных случаев обязательно соблюдайте технику безопасности.

  1. Рядом с оборудованием установите розетку с заземлением. Если проверка герметичности показала отсутствие протечек, смело подключайте вилку бойлера к электророзетке.
  2. Подключение электропитания можно осуществить напрямую в электрический распределительный щит, используя отдельный выключатель-автомат. При этом необходимо соблюдать следующую схему:
    • голубой провод, подходящий к клемме водонагревателя N, является нулевым или обратным;
    • коричневый провод, подходящий к клемме L, — фазовым;
    • жёлтый провод — заземлением.

      Коричневый провод необходимо подключить к электрической фазе, синий — к «нулю», а жёлто-зелёный — к заземлению

  3. О правильном подключении оборудования вас известит загоревшаяся индикаторная лампочка. Затем при помощи регулятора, расположенного в нижней части бойлера, выставьте необходимую температуру. После этого монтаж и подключение водонагревателя можно считать законченным.

    Температура горячей воды в бойлере устанавливается при помощи плавного регулятора

Видео: как подключить бойлер к электричеству

Подключение бойлера через реле времени

В целях экономии электричества бойлер можно подключить через реле времени. Это позволит отключать нагрев воды поздно ночью или днём, когда в нём нет необходимости. Если же к водонагревателю подсоединён теплоаккумулятор, его можно, наоборот, включать на ночь, когда тариф на потребление электричества ниже, чем в дневное время. Днём же он будет автоматически выключаться.

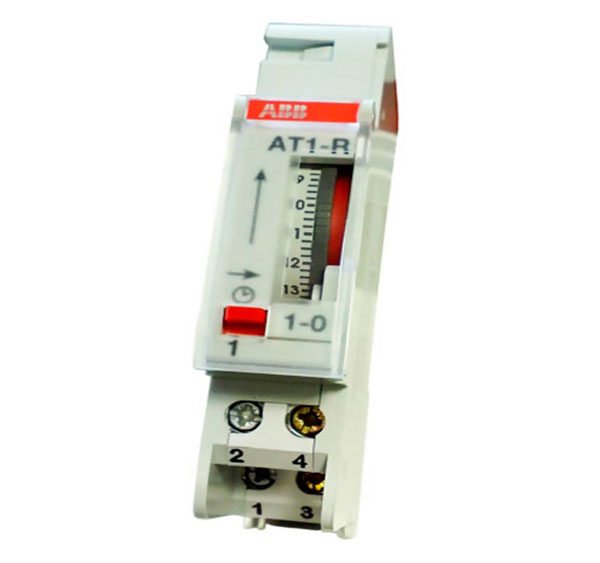

Рассмотрим вариант подключения бойлера через реле времени АВВ АТ1-R. Оно может быть как с батарейкой внутри, так и без неё. Батарейка внутри механизма позволяет работать в автономном режиме на протяжении 200 часов.

Реле позволяет включать питание электрического прибора только в определённые периоды времени

Линия, питающая водонагреватель, будет идти от щитка, расположенного в топочном помещении, непосредственно на устройство. Реле времени этой модели оснащено одним контактом на замыкание. В зависимости от типа бойлера оно имеет возможность коммутировать активную нагрузку до 16 А.

На устройстве есть шкала с указанием значений временных промежутков. Четыре деления обозначают интервалы в 15 минут. Таким образом, промежутки времени можно выставлять равными 15, 30 и 45 минут.

Изначально при подаче напряжения на реле времени подключённая нагрузка будет находиться во включённом состоянии. Это означает, что при помощи рычажков мы будем устанавливать время отключения нагрузки.

Для самостоятельного отключения нагрузки необходимо передвинуть красный рычажок, расположенный рядом со шкалой времени, в положение 1.

После этого необходимо выставить время срабатывания. Постарайтесь подобрать для этого ровный час, к примеру, 18:00 или кратное 15 минутам время: 18:15, 18:30, 18:45. Чтобы выставить время, нужно крутить барабан, пока необходимые показания на шкале не совпадут с белым рычажком рядом с отметкой «1–0».

Видео: установка и подключение водонагревателя (бойлера)

Утепление бойлера

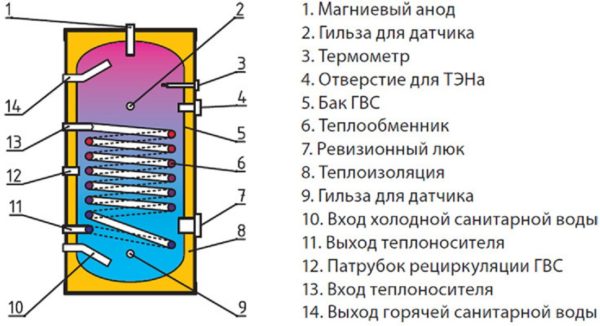

Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.

Качественный утеплитель не позволит воде быстро остыть

Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.

Пространство между стенками баков выполняет функцию утеплителя

И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.

Занимаюсь любимым делом!

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Источник

Еще по теме: шибер воздушный

Комментировать
0
98 просмотров
Комментариев нет, будьте первым кто его оставит
