Байпас в системе отопления: зачем он нужен + как его установить

Через байпас в системе отопления современного дома монтируют все ее ключевые элементы. Это простое инженерное решение облегчает обслуживание и ремонт подключаемого к магистрали оборудования. А еще повышает эффективность и экономичность обогрева, что совсем неплохо, не правда ли?

Хотите добавить в систему отопления байпас, но не знаете как это правильно сделать? Мы поможем вам справиться с задачей – в статье рассмотрено предназначение этого элемента отопительной системы и ключевые моменты его монтажа.

Наглядные фото и доступные рекомендации помогут справиться с самостоятельной установкой байпаса даже новичку. В дополнение подобраны видоролики, демонстрирующие пошаговый процесс сборки обводного участка.

Содержание статьи:

Что представляет собой байпас?

Байпас, или байпасный обвод – это трубопровод, который служит для организации протока теплоносителя в обход определенного участка отопительной магистрали, либо параллельно ему.

Чаще всего на этом участке установлено какое-либо оборудование. Один конец обводной трубы подключают к подводящему патрубку, второй – к отводящему.

Между байпасом и входным отверстием огибаемого прибора устанавливают запорную арматуру. Она позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество поступающей к устройству жидкости.

Для возможности полного отключения оборудования устанавливают кран и на отводящем патрубке – между выходным отверстием прибора и байпасом.

Разновидности байпасов системы отопления

Запорная арматура устанавливается не только на входном и выходном патрубке, но и на самом байпасе.

В зависимости от вида используемого устройства различают три вида обходных труб:

  • нерегулируемые;
  • с ручным управлением;
  • автоматические.

Каждый из видов имеет свои особенности конструкции и применения.

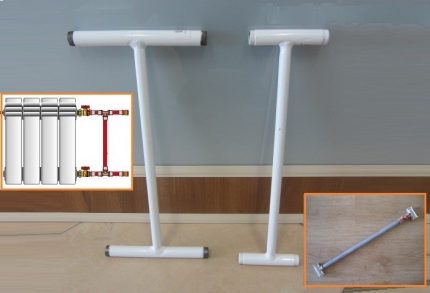

В простейшем виде конструкция байпаса представляет собой патрубок с подсоединенными с двух сторон тройниками. Применяют такое устройство при подключении радиаторов по однотрубной вертикальной схеме разводки

Вид #1 — нерегулируемый обводной патрубок

Неуправляемый байпас в системе отопления представляет собой обычную обходную трубу без какого-либо дополнительного оборудования.

Просвет трубы постоянно открыт и движение жидкости по нему происходит в неуправляемом режиме. Основное применение такие байпасы находят при подключении радиаторов.

При проектировании системы отопления следует учитывать, что жидкость пройдет по пути с наименьшим гидравлическим сопротивлением.

Поэтому диаметр проходного сечения нерегулируемого байпаса, установленного вертикально, должен быть меньше, чем диаметр проходного сечения основной магистрали. Иначе под действием силы тяжести движущийся в системе теплоноситель уйдет в расположенный ближе байпас.

Диаметр байпаса вертикальной разводки должен быть на размер меньше диаметра основной магистрали. Если диаметры сделать одинаковыми, то основная часть теплоносителя будет циркулировать по обходному пути, не доходя до радиатора

В горизонтальной разводке отопления действуют другие законы. Горячая среда стремится подняться вверх, так как имеет меньший удельный вес.

Поэтому байпас нижней разводки обычно делают равным основной магистрали, а отходящий к радиатору патрубок – меньше.

Уменьшенный диаметр входной трубы радиатора увеличивает напор и способствует более равномерному распределению теплоносителя по контуру теплоотдающего прибора

Вид #2 — управляемый вручную байпас

Обходной патрубок с установленным шаровым краном называется ручным байпасом. Кран такого типа является наиболее подходящим для обходного пути, поскольку в открытом состоянии не уменьшает внутренний просвет трубопровода.

Следовательно, он не создает дополнительное гидравлическое сопротивление движению жидкости.

Применение запорного устройства позволяет регулировать количество жидкости, проходящей через обвод. Если кран закрыть полностью, то весь поток пойдет по основному пути.

Следует учитывать, что если рабочие элементы шаровых кранов имеют свойство прикипать друг к другу, если устройство не используется. Поэтому такой кран следует периодически поворачивать, даже если в этом нет необходимости.

Устанавливать байпас с краном можно только в индивидуальную систему отопления частного дома. Использовать запорное устройство на обводной перемычке в многоквартирных домах запрещено, поскольку можно по неосторожности перекрыть подачу теплоносителя другим потребителям

Сфера применения регулируемых вручную байпасов в системе отопления – подключение радиаторов однотрубной магистрали и обвязка гидравлических насосов.

Вид #3 — автоматический вариант байпаса

Автоматический байпас устанавливается в обвязке насоса гравитационной системы отопления. Теплоноситель в такой магистрали может циркулировать по контуру без перекачивающего агрегата.

Электрический нагнетатель устанавливается в систему для увеличения скорости движения жидкости, что способствует меньшим теплопотерям, равномерному прогреву помещений, увеличению КПД системы.

Перенаправление потока жидкости в насосной обвязке с автоматическим байпасом происходит без участия человека. При работе насоса теплоноситель идет через агрегат, а байпас перекрывается.

Если же насос останавливается, вследствие поломки или отключения электроэнергии, то теплоноситель идет через байпас. Обездвиженная крыльчатка агрегата ограничивает или полностью перекрывает поток.

Автоматические байпасы бывают двух видов:

В первом случае в обходной патрубок монтируют обратный шаровой клапан, который создает наименьшее гидравлическое сопротивление и практически не препятствует прямому движению жидкости в самотечном режиме.

При включении насоса скорость потока увеличивается. Теплоноситель из выходной трубы поступает в магистраль и расходится в обоих направлениях.

Дальше по контуру он движется беспрепятственно, а при перемещении в обратную сторону натыкается на обратный клапан.

Поскольку гидравлическое давление со стороны выходного патрубка выше, чем со стороны входного – шарик плотно прижимается к седлу клапана и полностью перекрывает просвет трубопровода.

При включенном насосе гидравлическое давление, создаваемое агрегатом, поджимает шарик клапана и перекрывает прямую линию. При выключении насоса давление в гравитационной системе открывает клапан, и вода идет по байпасу

Недостатком клапанного байпаса является его чувствительность к чистоте воды. Попадание загрязнений – хлопьев накипи, ржавчины, окалины – приводит к его выходу из строя.

Инжекционный байпас работает по принципу гидроэлеватора. В основную магистраль большого диаметра вваривается насосный узел, устроенный на трубопроводе меньшего диаметра. При этом входной и выходной патрубки имеют продолжение внутри трубопровода магистрали.

При включении насоса часть потока поступает в диффузор входного патрубка, проходит через агрегат и ускоряется.

Выходной патрубок имеет небольшое сужение и представляет собой сопло, через которое жидкость под давлением выбрасывается в основную магистраль с большой скоростью.

Позади среза выходного патрубка (по ходу движения теплоносителя в магистрали) создается область разряжения. За счет этого затягивается жидкость из байпаса. Вылетающая под напором струя увлекает за собой окружающую среду, передавая ей кинетическую энергию.

Таким образом весь поток с ускорением устремляется дальше по магистрали. Такое направленное движение жидкости исключает возникновение обратного потока.

Если насос не работает, то теплоноситель спокойно проходит через байпас в режиме естественной циркуляции.

Импульс движению теплоносителя магистрали с инжекционным байпасом дает энергия струи воды. Такое устройство не боится небольшого загрязнения теплоносителя, поскольку не имеет приборов с точно подогнанными деталями (шарик-седло)

Назначение обводного трубопровода

Основное назначение байпасного участка – сохранение циркуляции в магистрали отопления в случае поломки подключенного агрегата или отключения электричества.

Любой прибор, подключенный через байпас, можно отсоединить от гидравлической магистрали простым перекрытием двух кранов – на входе и выходе. После этого весь поток теплоносителя пойдет по обходной трубе.

Прибор, отключенный от магистрали, спокойно ремонтируют или выполняют плановое обслуживание. Можно полностью отсоединить его и заменить новым. При этом не понадобится останавливать работу системы и сливать весь теплоноситель.

В системе индивидуального отопления байпас применяют в следующих случаях:

  1. Врезка радиаторов в однотрубную магистраль;
  2. Обвязка [link_webnavoz]циркуляционного насоса;
  3. Подключение распределительного коллектора при устройстве водяных теплых полов;
  4. Организация малого контура циркуляции при использовании твердотопливного котла.

В зависимости от места применения, байпасное подключение имеет свои особенности.

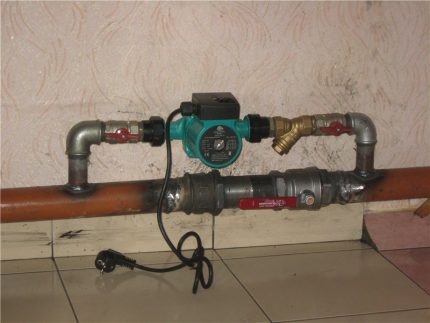

Традиционная обвязка циркуляционного насоса, где байпас является частью основной магистрали. В него монтируют запорную арматуру, чтобы пустить весь поток теплоносителя через перекачивающий агрегат и исключить рециркуляцию

Ситуация #1 — для радиатора отопления

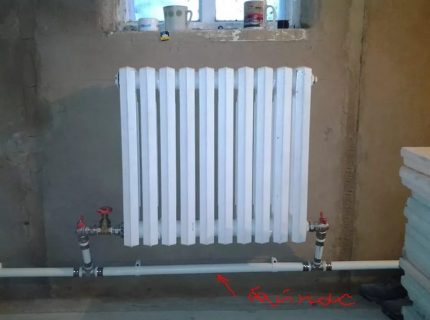

Подключение радиаторов через байпас проводят только в однотрубной системе.

Для двухтрубной системы и коллекторной разводки врезка обводных патрубков не имеет смысла. Батареи отопления в них подключены параллельно и к каждой поступает вода одинаковой температуры непосредственно из подающей магистрали.

Выход из строя одного из отопительных контуров, при наличии отсекающих кранов, не влияет на работоспособность остальной системы.

В однотрубной системе, вследствие последовательного подключения теплоотдающих элементов, происходит охлаждение воды по мере прохождения контура. Чем выше теплоотдача батареи, тем более холодной будет жидкость на выходе.

Если в однотрубной разводке не предусмотрены байпасы, то первый радиатор заберет максимальное количество тепла и будет чересчур горячим, а через последний пойдет слегка теплая вода.

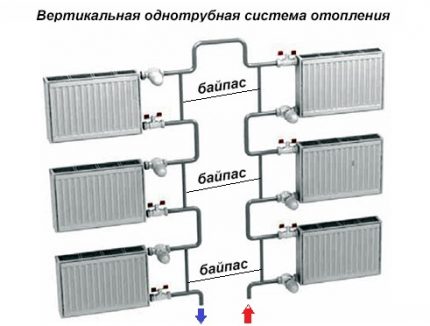

Соединение подачи и обратки перемычкой возле каждой батареи разделяет поток на две части. Одна идет к радиатору и отдает тепловую энергию.

Вторая, сохраняя температуру, течет по обводу и соединяется на выходе с потоком из батареи отопления. Таким образом удается донести достаточное количество тепловой энергии даже до последних в цепи радиаторов.

Назначение байпаса в разводке однотрубного отопления, помимо возможности ремонта радиатора, – сохранять часть тепловой энергии в основном потоке для более равномерного ее распределения между ближними и дальними отопительными приборами

Ситуация #2 — при подключении насоса

Подключать циркуляционный насос через байпас имеет смысл только в системе, приспособленной под самотечное движение воды.

Должен быть устроен разгонный коллектор, соблюдены необходимые уклоны и достаточные диаметры труб. Циркуляционный насос в такой магистрали устанавливается для повышения ее эффективности.

Если же система отопления изначально задумана, как принудительная, то при отключении электричества или поломке насоса она не сможет функционировать в любом случае.

Теплоноситель не будет циркулировать без перегоняющего агрегата. Поэтому в такой магистрали насос устанавливают без байпаса – на прямой линии.

Особенностью подключения насоса через обвод является возможность появления противотока в байпасе и возникновения замкнутого контура циркуляции по кругу байпас-насос.

Поэтому в обходном патрубке должна быть вмонтирована запорная арматура – шаровой кран или обратный клапан.

При работающем насосе такое оборудование полностью перекрывает просвет байпасной трубы (клапан – автоматически, кран – вручную). Если насос останавливается, то байпас открывается и происходит конвекционное движение теплоносителя.

Исключение составляет инжекционный байпас, конструкция и принцип действия которого исключает обратное движение жидкости.

Байпасное подключение гидравлического насоса можно выполнить самостоятельно, либо приобрести готовый насосный узел. Вид разводки выбирается в зависимости от наличия свободного места

Ситуация #3 — при монтаже водяных теплых полов

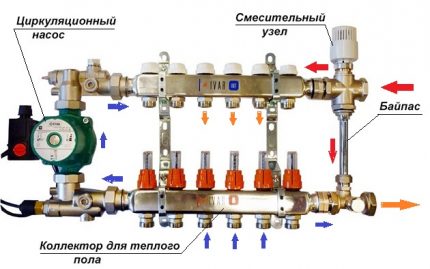

Обводная линия при подключении теплых полов является частью смесительного узла. Поэтому она используется постоянно, и без нее напольный обогрев не будет нормально функционировать.

Вода в подающей магистрали может достигать 80 °C, а в контуре теплого пола – она не должна превышать 45 °C. Для подготовки теплоносителя используется смесительный узел с трехходовым клапаном, который пропускает лишь необходимое количество горячей воды.

Остальной поток идет по байпасу, смешивается с выходящей из коллектора охлажденной водой и идет далее по магистрали к котлу.

Трехходовой клапан, установленный перед входом в коллектор, пропускает ровно столько теплоносителя, сколько необходимо для нагрева воды в теплых полах до комфортной температуры. Избыток горячей жидкости уходит обратно в магистраль по обводу

Ситуация #4 — в магистрали с твердотопливным котлом

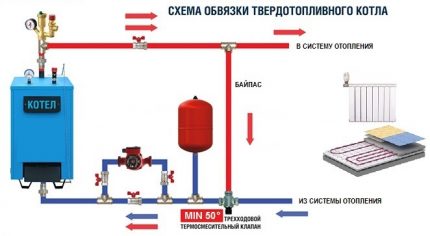

С помощью байпаса в обвязке твердотопливного котла формируют малый контур циркуляции теплоносителя. Обвод подключают к подающему трубопроводу с максимально нагретым теплоносителем с одной стороны, и к установленному на обратке трехходовому клапану с другой.

Клапан смешивает охлажденную воду, идущую от теплоотдающих контуров, с горячим теплоносителем из байпаса. К котлу пропускается жидкость, температура которой не ниже 50 °C.

Такая обвязка необходима при использовании твердотопливного котла, так как при поступлении холодной воды в котел на стальных стенках топки образуется конденсат. Это приводит к возникновению коррозии и быстрому выходу нагревательного агрегата из строя.

Для функционирования твердотопливного котла формируют малый круг циркуляции. Байпас в этом случае играет ключевую роль

Через байпасный обводной участок в смесительный клапан поступает горячая вода для нагрева поступающей из системы жидкости до температуры, исключающей образование конденсата и коррозии на стенках котла

Ситуация #5 — при монтаже обводных труб

Установка байпаса разных типов в систему отопления имеет свои особенности.

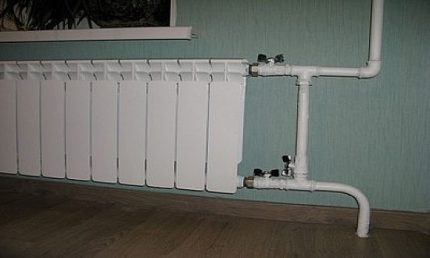

При подключении радиаторов:

  • Диаметр обводной трубы выбирается на размер меньше основного трубопровода;
  • Перемычку следует устанавливать как можно ближе к радиатору;
  • Запрещено ставить кран на байпас в многоквартирных домах.

Монтаж байпаса радиатора можно проводить как при устройстве новой системы отопления, так и при модернизации уже существующей. Для этого подготавливаются патрубки соответствующих диаметров, два тройника и запорная арматура.

На входном патрубке устанавливают один из вариантов устройств:

  • шаровой кран, который не создает сопротивления и позволяет пропускать весь проходящий поток;
  • вентиль – для ручной регулировки объема теплоносителя;
  • сочетание шарового крана и автоматического терморегулятора – количество воды, проходящей к радиатору, регулируется без участия человека.

На выходной патрубок устанавливают шаровой или запорный кран.

Элементы соединяют между собой на сварку или резьбу. В любом случае следует обеспечить полную герметичность стыков, после сборки провести испытание и исключить протечки.

Радиатор прогревается наиболее продуктивно при следующем сочетании: диаметр патрубков у радиатора на размер меньше основной линии, а диаметр байпаса на размер меньше патрубков. Сужение подводящих участков повышает гидравлическое давление и способствует более полному прогреву теплоотдающего прибора

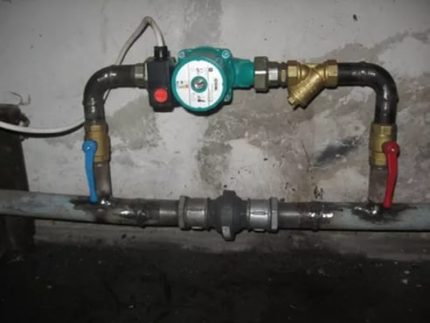

При подключении насоса байпас чаще всего является частью основной линии. Поскольку он обеспечивает течение теплоносителя в режиме естественной циркуляции, то ни в коем случае нельзя сужать его внутренний диаметр.

Насос устанавливается на обходной трубе, диаметр которой может быть меньше или равным диаметру основной магистрали. Тонкости правильной установки циркуляционного насоса рассмотрены в другой нашей статье.

Для установки проще приобрести готовый насосный узел необходимого размера и конфигурации. Это обеспечит правильное положение всех элементов и надежность соединений.

Однако и самостоятельное изготовление развязки перекачивающего агрегата не представляет сложности, если соблюдать некоторые правила.

Насос следует сориентировать таким образом, чтобы ось крыльчатки располагалась горизонтально, а крышка клеммной коробки смотреть вверх.

Так обеспечивают свободный доступ к клеммам, к которым подключают питание, и исключают попадание жидкости на них, если возникнут протечки.

В байпасный участок монтируют качественный обратный клапан или шаровой кран, чтобы обеспечить полное прохождение потока через насос и исключить возникновение обратного движения жидкости по обводу.

При устройстве насосной развязки своими руками важно правильно расположить элементы. Для этого удобно использовать накидные гайки – американки. Такие фитинги обеспечивают герметичное долговечное соединение элементов, легкую разборку и сборку

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

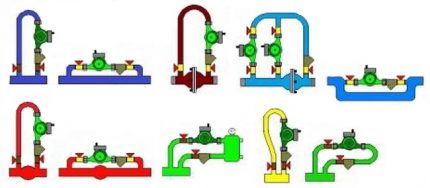

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Вы занялись самостоятельным монтажом байпаса и хотите кое-что выяснить? Можно задать свои вопросы в комментариях к этой статье.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Нет (14)
Да (98)

Источник

Насос отопления. Система байпас.Правильная установка циркуляционного насоса.

Читайте дополнительно: брикеты из опилок отзывы

установка байпаса в системе отопления своими руками

Байпас в системе отопления: зачем он нужен + как его установить

Установка циркуляционного насоса в систему отопления. Сварка байпаса своими руками

Привет пикабушники ! Сегодня решил написать о установке насоса в систему отопления.

Так же снял видео, для любителей наглядности (https://www.youtube.com/watch?v=eBd428bxsrc)

Небольшая предыстория — дедушкин дом находится на поселке без газа. Последние годы все чаще и чаще возиться с котлом, когда прихожу, он ведь старенький уже, 80 лет исполнилось и самому порой не справиться. Прихожу я туда часто. Там обустроил гараж и мастерскую(люблю работать руками).И со временем понял все недостатки системы. Так как я в настоящее время кочегар,по совместительству, а в будущем надеюсь владелец — решил заняться системой отопления.

Уже установил насос, сейчас ставлю систему продолжительного горения, подумываю о электро отоплении в ночные часы. Но обо всем по порядку.

Для чего ставить насос? Циркуляционный насос ставиться для увеличения скорости потока жидкости в трубах центрального отопления. Например : одноэтажный дом со сложной разводкой — теплые полы,спрятанные трубы или же большая площадь, делающая практически невозможным работу системы на гравитационной циркуляции.Еще ее называют естественной, это когда горячая вода расширяясь поднимается вверх по трубам, вытесняя холодную воду по системе обратно в котел, который ее греет.

Установка насоса в таких системах просто необходима, без нее циркуляции либо не будет вовсе, либо она будет столь мала,что никакого результата кроме перегрева котла не будет.

Вот характеристики моей системы :

Работа на гравитационной циркуляции возможна, да только спроектирована она не верно. Диаметр труб сужается по ходу  течения жидкости, что очень замедляет поток. То есть, когда на выходе из котла температура воды составляет 80 градусов (что требует большого количества твердого топлива в топке котла) второй этаж горячий, температура там такая-же. Но большую часть времени мы проводим на первом этаже, где радиаторы будут где то по 60 градусов, и то не во всех комнатах.

Разница температур обозначается как ΔT (дельта тэ) и равняется в данном случае 20 градусам. Это многовато для наших морозов.Должно быть меньше.

И чем меньше,тем лучше !) Забегая в перед скажу, что установка насоса уменьшила

ΔT до 4-х градусов (при +8 на улице). Но при более низкой температуре теплопотери на обогрев дома у радиаторов будет больше . Значит  и ΔT возрастет? А вот нет. Так как радиаторы одинаковой температуры (+-4 градуса) то и отдавать тепло они будут вместе, то котлу в морозы будет сложнее прогреть систему, и теперь на шкале будет не 80 градусов при той -же топке, а например 60 (все зависит от температуры за бортом и утепления дома).

Так что насос не помешает и гравитационным системам !

А что если выключат свет ? Системы спроектированные для  принудительной циркуляции почти остановятся.Котел перегреется и может взорваться. Во избежание таких неприятностей насос питают от Источника Бесперебойного Тока.

Но для систем с естественной циркуляцией таких проблем поможет избежать разводка труб по системе байпас:

То есть при неисправном насосе (поломка, нет электричества ) насос можно перекрыть и заменить, не сливая воду из системы. И можно большим краном перевести систему на гравитационную.

Байпас можно купить, но он не влезал в мою систему.

По этому я решил сварить под мою систему(покороче)

Вот что купил:

После сварки байпас выглядит так :

Как выбрать насос писать не буду, ибо ссылки есть под моим видео. (https://www.youtube.com/watch?v=eBd428bxsrc)

Всем доволен, ни о чем не жалею, всем советую !) Успехов Вам, а я погнал ставить систему продолжительного горения. Ждите пост и видос,пока !)

Источник

✅ УСТАНОВКА ЦИРКУЛЯЦИОННОГО НАСОСА отопления / Ремонт сантехники

Статья по теме: печи и дымоходы для дома

установка байпаса в системе отопления своими руками

Что такое байпас в системе отопления

Байпас в отопительной системе: функции и назначение

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:

1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.

На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.

Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.

Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.

Источник

Еще по теме: для чего нужен шибер

Комментировать
0
98 просмотров
Комментариев нет, будьте первым кто его оставит
