у каких радиаторов отопления самая высокая теплоотдача

Таблица тепловой мощности чугунных и биметаллических радиаторов отопления

Главная / Радиаторы / Таблица теплоотдачи чугунных и биметаллических радиаторов отопления

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

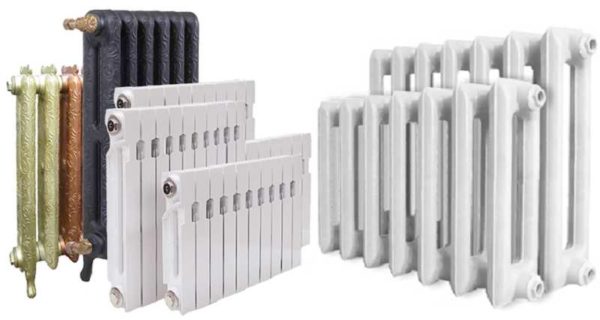

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;

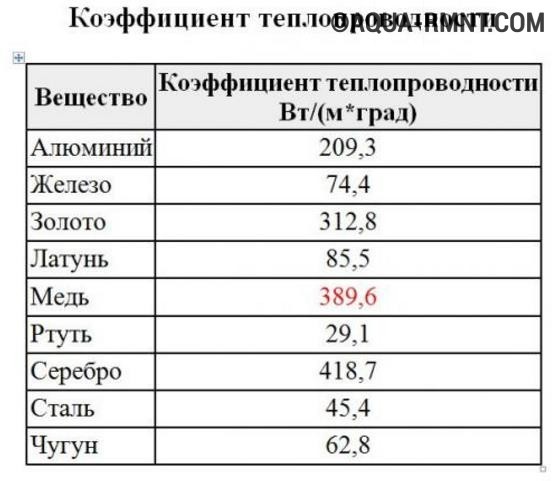

  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

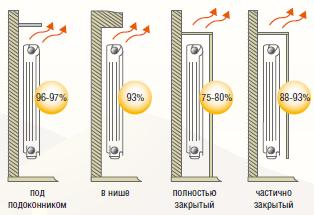

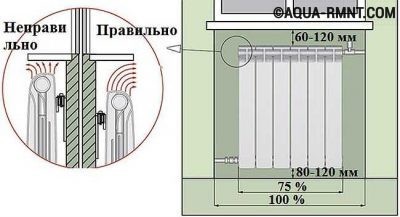

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Совет!Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

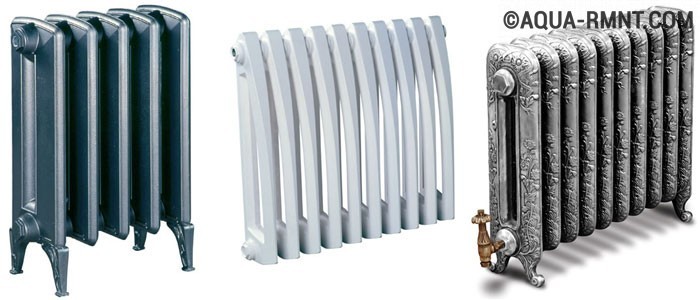

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

Таблица тепловой мощности радиаторов отопления

Вид радиатора

Теплоотдача секции, Вт

Рабочее давление, Бар

Давление опрессовки, Бар

Емкость секции, л

Масса  секции, кг

Алюминиевый с зазором между осями секций 500мм

183,0

20,0

30,0

0,27

1,45

Алюминиевый с зазором между осями секций 350мм

139,0

20,0

30,0

0,19

1,2

Биметаллический с зазором между осями секций 500мм

204,0

20,0

30,0

0,2

1,92

Биметаллический с зазором между осями секций 350мм

136,0

20,0

30,0

0,18

1,36

Чугунный с зазором между осями секций 500мм

160,0

9,0

15,0

1,45

7,12

Чугунный с зазором между осями секций 300мм

140,0

9,0

15,0

1,1

5,4

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

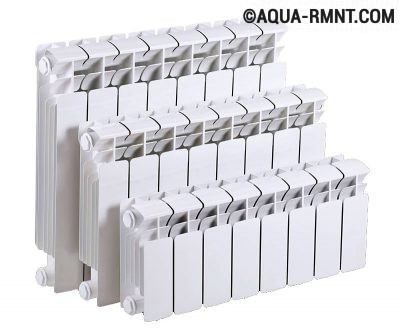

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

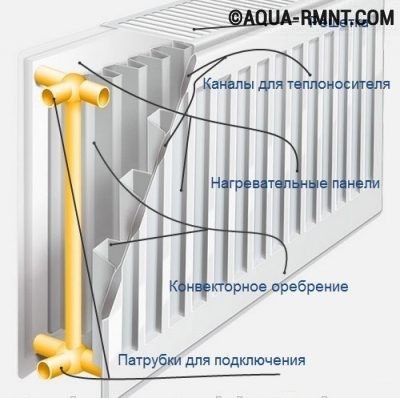

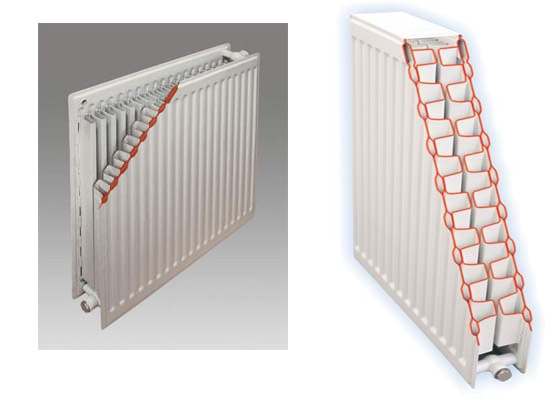

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

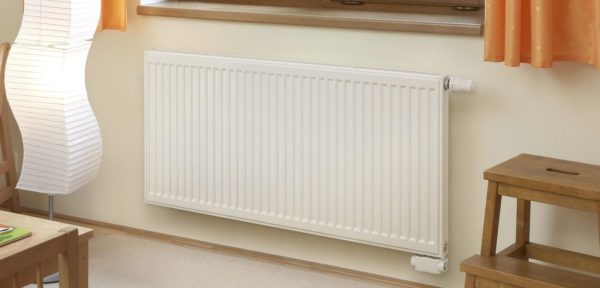

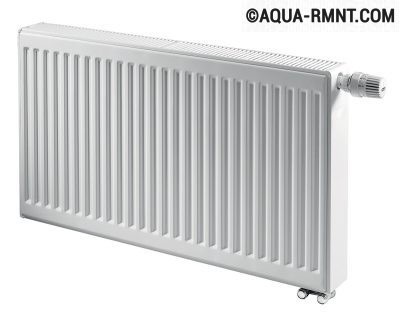

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м3, составляет:

  • для кирпичных зданий – 34 Вт;
  • для крупнопанельных зданий – 41 Вт.

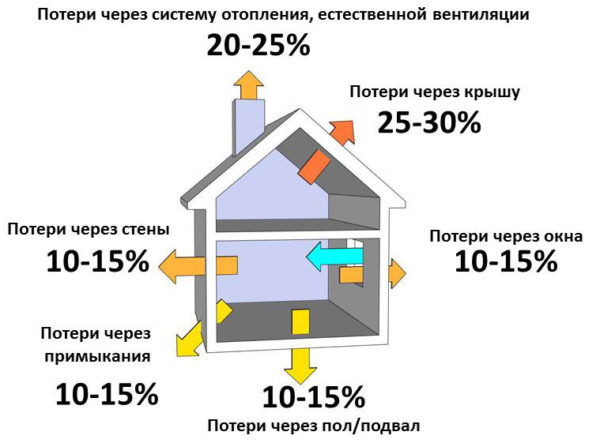

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

  • T1 – температура воды у входа системы;
  • T2 – температура воды у выхода системы;
  • T3 – стандартная температура помещения;

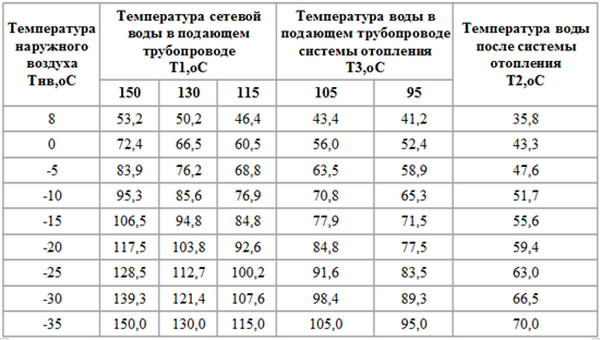

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны. Этот коэффициент равен:

  • при -10оС и выше — 0,7;
  • при -15оС — 0,9;
  • при -20оС — 1,1;
  • при -25оС — 1,3;
  • при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

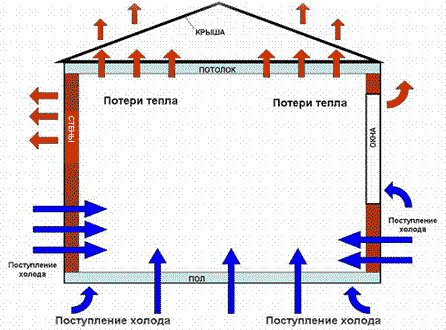

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

Фотогалерея (6 фото)

05.11.2016

Источник

Выбираем радиатор отопления// FORUMHOUSE

Еще по теме: плитка изразцы для камина

у каких радиаторов отопления самая высокая теплоотдача

Точные расчеты — самое главное! Теплоотдача радиаторов отопления: таблица

Радиаторы отопления. Какой лучше?

Еще совсем недавно все дома обогревались при помощи привычных чугунных радиаторов отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и  биметаллические радиаторы отопления т.е. появился выбор.

Давайте рассмотрим преимущества и недостатки каждого вида, попытаемся определить какой из них лучше подходит для квартиры или загородного дома и произведем расчет радиаторов отопления.

Чугунные радиаторы отопления

Чугунные батареи устанавливались во всех типовых квартирах. Сейчас они так же пользуются спросом, правда в меньшей степени, в основном для многоквартирных домов.

Минусы.

Чугунные радиаторы отопления обладают высокой инертностью т.е. они долго разогреваются при подаче тепла и так же долго остывают. Необходимо учесть, что одна такая чугунная секция имеет объем 1,45 литров, что является минусом, особенно для загородных построек.

Существенным недостатком является то, что для таких батарей опасны гидроудары, потому что чугун сам по себе довольно хрупкий материал. Среднее значение давления, который могут выдержать чугунные батареи равняется 9 кг/см2 при температуре 1300С.

Внешний вид оставляет желать лучшего, поэтому часто их закрывают специальными экранами, для более эстетичного вида. Они требуют постоянной окраски, т.к. чугун снаружи постоянно ржавеет. Имеют большой вес и неудобны в эксплуатации.

Плюсы.

К положительным свойствам можно отнести цену и возможность наращиваний дополнительных секций.

Чугунные радиаторы стойки к коррозии, обладают высокой теплопроводностью. Одна чугунная секция выдает тепла на 160 Вт.

Алюминиевые радиаторы отопления

Алюминиевые  батареи обладают хорошей теплоотдачей, около 190 Вт и низкой инертностью т.е. способны быстро нагреваться при подаче тепла. Могут выдерживать рабочее давление около 20 атмосфер, поэтому их можно устанавливать при централизованном отоплении. Есть возможность нарастить отдельные секции, если это необходимо.

Для частного застройщика немаловажным является то, что одна алюминиевая секция имеет объем около 0,37 л, что позволяет экономить на обогреве воды или антифриза в системе отопления.

Алюминий по свойствам является мягким металлом, поэтому он чувствителен к различным твердым, мусорным частицам. В основном это актуально для домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же если вы остановили выбор на алюминиевых радиаторах отопления, то рекомендуется вместе с ними установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются процессом изготовления. Бывают литые и штампованные. Штампованные батареи не рекомендуется ставить в домах с центральным отоплением т.к. они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом из этого следуют некоторые недостатки. При соприкосновении с другими металлами на месте соединения может образоваться так называемая гальваническая пара. В этом месте происходит коррозия металла. Для этого различные части отопительной системы соединяют между собой при помощи переходников, которые не дают соприкасаться металлам напрямую, а следовательно предотвращают процесс коррозии.

Если в качестве теплоносителя вы используете антифриз, то высока вероятность появления коррозии внутри батареи т.к. он вступает в реакцию с алюминием, что снижает КПД. Поэтому такие радиаторы лучше использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагреве, вступают в реакцию с теплоносителем и со временем начинает выделяться и скапливается водород. Для того чтобы водород не задерживался в трубах, ставят специальный клапан, который потихоньку его стравливает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной окраски.

Плюсы:

  • высокий КПД;
  • элегантный дизайн;
  • выдерживает высокое давление;
  • малый вес секции.

Минусы:

  • возможная коррозия при некачественном антифризе;
  • необходимо удалять воздух при помощи клапана.

Стальные радиаторы отопления

Обладают хорошей теплоотдачей, почти такой же как у алюминиевых, и низкой тепловой инерцией, т.е. обладают высоким КПД. Очень удобны при монтаже т.к. оснащены крепежами, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Производятся стальные батареи в виде отдельных панелей, поэтому возможности нарастить отдельную секцию в отличие от алюминиевых и чугунных нет. Необходимо сразу подбирать необходимую длину.

Стальные радиаторы отопления состоят из оболочки, которая представляет из себя стальное полотно. Внутри находятся медные трубки, которые соединены между собой сетчатыми пластинами, повышающими коэффициент теплоотдачи.

Из-за своей конструкции, стальные радиаторы также называют панельными.

Плюсы:

  • безынерционный радиатора;
  • высокая теплоотдача;
  • не требуют дополнительной окраски;
  • оптимальная цена.

Минусы:

  • нет возможности нарастить отдельные секции.

По своей конструкции, панельные стальные радиаторы делятся на несколько типов. Отличие между типами состоит в количестве панелей и межпанельных пластин.

На рисунке приведен вид сверху для различных типов панельных радиаторов, на котором более наглядно видны различия.


Как вы понимаете, чем выше тип панельного радиатора, тем он более мощней. Но не все так просто. Предлагаем вам посмотереть небольшое видео на эту тему, где расказывается, на что стоит обращать внимание при выборе.

Биметаллические радиаторы отопления

Биметаллические радиаторы отопления как понятно из названия состоят из двух металлов и сочетают их лучшие свойства.

Как правило, имеют стальную середину, которая позволяет выдерживать высокое давление, а так же алюминиевую оболочку, обладающую высокой теплоотдачей.

Можно устанавливать в систему с центральным отоплением.

Такие биметаллические батарей имеют современный дизайн, быстро нагреваются и охлаждаются, обладают высоким КПД.

По внешнему виду мало чем отличаются от алюминиевых радиаторов.

Плюсы биметаллических радиаторов:

  • высокая теплоотдача;
  • выдерживает высокое давление;
  • современный дизайн;
  • большая надежность;

Недостатки:

Расчет радиаторов отопления

Для того чтобы правильно рассчитать количество необходимых секций, необходимо знать некоторые справочные данные. Эти данные показывают, какое количества тепла нужно потратить, чтобы в помещении было тепло. Все значения приводятся для площади 10 м2.

  • Для панельного дома необходимо 1,7 кВт;
  • Для кирпичного дома 1 кВт;
  • Для угловых комнат эти данные умножаем на коэффициент 1,2.

Теперь можно с легкостью рассчитать необходимое количество секции радиатора отопления.

Пример: Комната 15 м2, угловая, кирпичный дом. Делим площадь 15 м2 на расчетную площадь 10 м2 и умножаем на 1 кВт.

15м2/10м2*1кВт=1,5 кВт.

Т.к. у нас угловая комната то это значение необходимо умножить на коэффициент 1,2. Получаем что для обогрева такого помещения необходимо 1,8 кВт тепла. После чего необходимо подобрать необходимый радиатор отопления. Эти данные должны содержатся в паспорте для батарей. Приведем лишь некоторые примерные мощности для различных радиаторов.

  • чугунный — 160 Вт одна секция;
  • алюминиевый — 190 Вт одна секция;
  • стальной  — 450-5700 Вт для всей панели;
  • биметаллический — 200 Вт одна секция.

Получается, что если вы остановились на биметаллических радиаторах отопления то вам понадобится 1,8 кВт/0,2 кВт=9 секций. Возьмите еще запас в одну секцию т.к. уменьшить температуру в помещение легче, чем устанавливать дополнительную секцию.

Что залить в систему отопления

Такой вопрос возникает только у частных застройщиков, потому что только у них есть выбор. Что лучше заливать воду или антифриз, зависит от котельного и насосного оборудования, теплообменников, труб отопления и т.д.

Вода является самой дешевой и доступной жидкостью. Она используется для обогрева и в частном и многоэтажном строительстве, но она имеет ряд недостатков.

Она должна эксплуатироваться при положительных температурах. При заморозке может произойти пробой труб, котла и т.к., что приведет к выходу из строя всего отопления. Поэтому если вы отключаете обогрев дома, то придется слить всю воду из системы.

Вода, которая используется для отопления, как правило, не дистиллированная и имеет множество различных примесей. При нагревании происходит различные химические реакции, что приводит к появлению солей на внутренней поверхности труб и отопительных радиаторов. В следствии чего теряется эффективности и снижается КПД.

В отоплении где используется вода можно установить любой тип радиаторов: чугунные, алюминиевые, стальные, биметаллические.

Основным свойством антифриза является замерзание при более низких температурах по сравнению с водой. Срок службы около 10 отопительных сезонов, после чего его лучше заменить.

При таком отоплении нельзя использовать элементы содержащие цинк, т.к. он будет распадаться и оседать на внутренних стенках труб, котлов, батарей и т.д.

Еще раз напомним, что если вы используете антифриз, лучше не устанавливать алюминиевые радиаторы отопления, а вместо них приобрести стальные или биметаллические радиаторы отопления, можно конечно использовать и чугунные, но они все больше уходят в прошлое.

Источник

Как подключить радиатор отопления с наибольшей эффективностью

Читайте также: как сварить печку в гараж своими руками

у каких радиаторов отопления самая высокая теплоотдача

Сравнение показателя теплоотдачи радиаторов отопления – таблица и сравнительный анализ

Как выбрать радиаторы отопления: виды и характеристики

Важное звено любой системы отопления — радиатор, который устанавливается в каждом из обогреваемых помещений. Именно этот прибор отвечает за то, насколько комфортные условия проживания будут созданы в вашей квартире или частном доме.

К сожалению, не каждый продавец-консультант окажет вам адекватную помощь в выборе, поэтому давайте разбираться последовательно: как правильно подойти к выбору батареи отопления, чтобы хорошо грела, красиво выглядела и по цене не «кусалась»? Так сразу ответить на этот вопрос непросто — необходимо учесть много нюансов. Мы вам расскажем, как избежать основных ошибок.

Сравнительные характеристики радиаторов отопления

На рынке обогревающего оборудования радиаторы отопления представлены изделиями, которые различаются между собой как конструктивно, так и материалами изготовления. При их выборе можно воспользоваться таблицей сравнительных характеристик наиболее популярных отопительных приборов. Данные по конкретной модели производитель указывает в техническом паспорте.

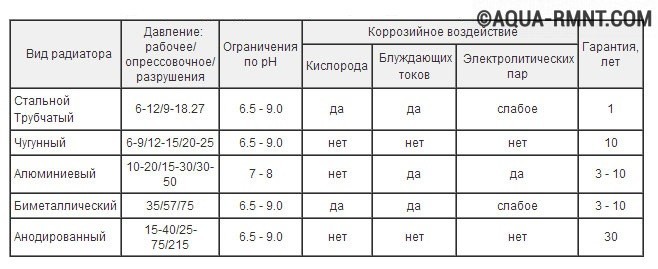

Сравнительная таблица современных радиаторов отопления

Очень часто при выборе основным критерием выступает цена и внешний вид. Бесспорно, эти моменты очень важны. И, тем не менее, они не должны быть решающими. В первую очередь следует обратить внимание на совместимость с отопительной системой по таким параметрам, как максимальное давление и тип теплоносителя. Не менее важное значение имеет коррозионная стойкость и долговечность радиатора. В конечном итоге правильный выбор сбережёт вам деньги, время и нервы. Далее рассмотрим особенности каждого типа.

Чугунные радиаторы

Чугунные батареи уже более 100 лет используются в системах теплоснабжения жилья и, до сих пор, ни один тип обогревательных приборов не превзошел их по устойчивости к коррозии и долговечности. Обладая высокой теплоотдачей, чугунные «гармошки» как нельзя лучше приспособлены для эксплуатации на просторах бывшего СНГ.

Случись аварийное отключение теплоснабжения — «чугунок» еще долго будет хранить в себе накопленное тепло и продолжит нагревать воздух. Ему не страшны критические перепады давления, гидроудары и плохое качество теплоносителя. Жесткая щелочная вода с воздушными пробками и частицами ржавчины не оказывает на батареи из чугуна такое губительное воздействие, как на остальные нагревательные приборы, а цена их намного ниже. Все упомянутые преимущества до сих пор побуждают многих наших сограждан приобретать именно эти радиаторы в качестве отопительных приборов.

К недостаткам причисляют невыразительный дизайн, громоздкость и высокую инерционность, за счет которой их невозможно использовать в современных системах отопления с терморегуляцией. Но в современной интерпретации тепловые приборы стали более стильными и привлекательными, оставив при себе потрясающую прочность и долговечность.

В отличие от громоздких «гармошек» советской эпохи, современные чугунные радиаторы являются образцом дизайна и стиля. Что же касается эксклюзивных моделей, то многие из них можно отнести к произведениям искусства.

Ознакомившись с техническими характеристиками и другими особенностями современных чугунных радиаторов, вы уже не сможете сбрасывать их с чаши весов при выборе.

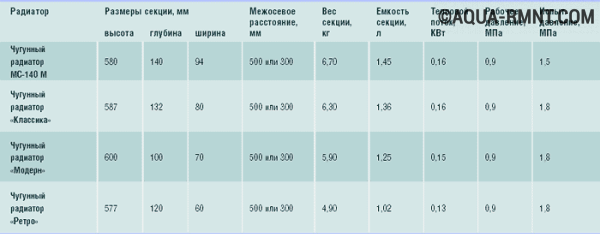

Сводная таблица чугунных радиаторов

Средний срок эксплуатации составляет 35-40 лет, в реальности же многие радиаторы трудятся с 50-х годов прошлого века. Называя недостатки тепловых приборов из чугуна, все вспоминают громоздкость и большой вес, совершенно забывая о высокой тепловой инерционности. А ведь последний фактор очень важен, учитывая общую тенденцию к экономии тепла, и, как следствие, применение в отопительных контурах термостатических регуляторов протока.

В связке с чугунным радиатором не сможет работать даже самый высокотехнологичный терморегулятор – всему причиной высокая тепловая инерционность отопительного прибора

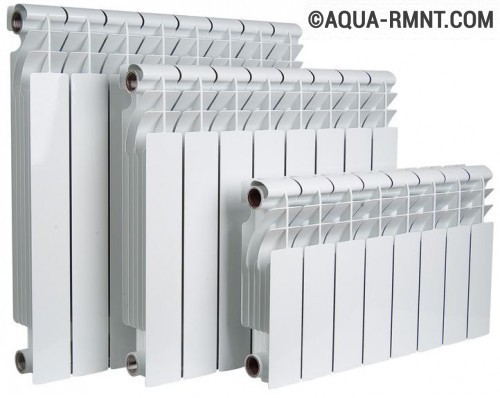

Алюминиевые радиаторы

В отличие от чугунных батарей, алюминиевые радиаторы имеют минимальную тепловую инерционность, поэтому лучше всего подходят для совместного использования с терморегуляторами.

Алюминиевые радиаторы выделяются стильным, интересным дизайном, и в процессе эксплуатации не требуют особого ухода

Высокая теплоотдача сочетается с небольшим весом, удобной секционной конструкцией и отличными эксплуатационными показателями. Если учесть, что эти факторы дополняются простотой монтажа и элегантным дизайном, то нетрудно понять причины популярности изделий из алюминиевых сплавов при обустройстве индивидуальных обогревающих систем.

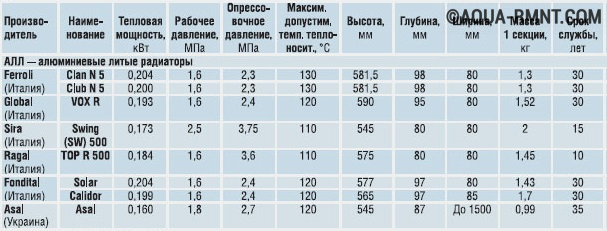

Сравнительная таблица алюминиевых радиаторов отопления наиболее популярных марок

Выбирая алюминиевый радиатор, не следует забывать о том, что подобное оборудование выдвигает более высокие требования к качеству теплоносителя(воды). Вода с высоким содержанием щёлочи вызывает коррозию металла, а протекающие во время этого процесса химические реакции приводят к газообразованию. В итоге сокращается срок службы радиаторов и повышается риск межсекционных протечек. По этой причине следует отказаться от дешёвой продукции китайского производства в пользу изделий известных европейских производителей.

Вероятность межсекционных протечек фактически сведена к нулю в конструкции алюминиевых радиаторов от бренда STOUT. Оборудование производится на итальянском заводе GLOBAL, отопительные приборы адаптированы для условий эксплуатации в России. Рабочее давление каждого радиатора – 16 атмосфер, они подходят для работы с антифризом и имеют гарантию от производителя 10 лет. Современный дизайн в итальянских традициях впишется в любой интерьер, а увеличенная площадь излучения тепла повысит комфорт в помещении.

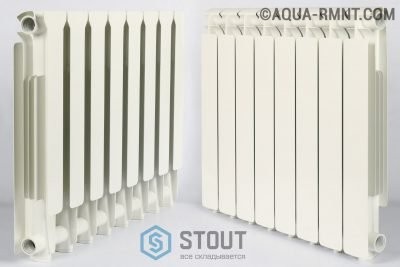

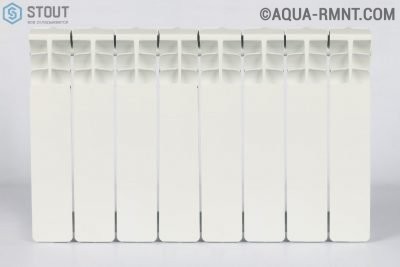

Алюминиевый радиатор отопления STOUT на 8 секций

Как свидетельствует статистика, алюминиевые радиаторы имеют практически такой же срок службы, как и стальные — не более 25 лет, тогда как биметаллические батареи можно эксплуатировать 30-35 лет, а изделия из чугуна и вовсе легко переживают полувековой рубеж.

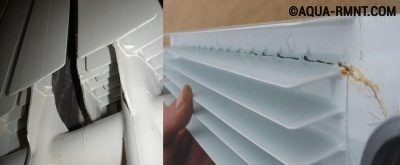

Разрушение алюминиевых радиаторов чаще всего происходит из-за низкого качества воды и превышения допустимого давления в системе

Стальные радиаторы

Как и другое отопительное оборудование с открытыми сварными швами, стальные радиаторы требуют стабильного давления теплоносителя. По этой причине их чаще всего используют для монтажа в частных домах и других зданиях с автономным обогревом. В этом случае закрытый обогревающий контур способствует замедлению окислительных процессов, к тому же индивидуальное отопление не страдает постоянным загрязнением теплоносителя щёлочью и другими агрессивными примесями. При использовании очищенной воды и регулярном контроле напора стальные радиаторы не требуют замены в течение 20 и более лет.

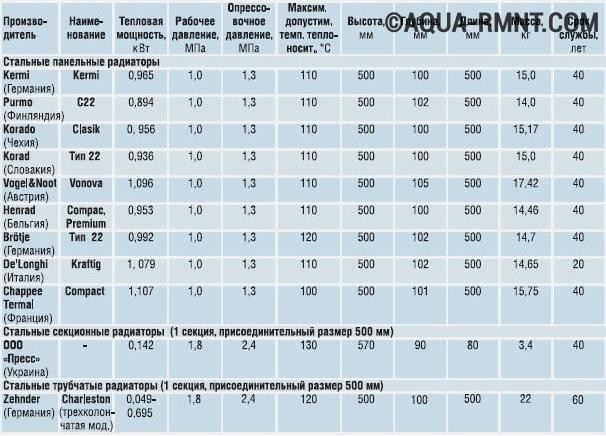

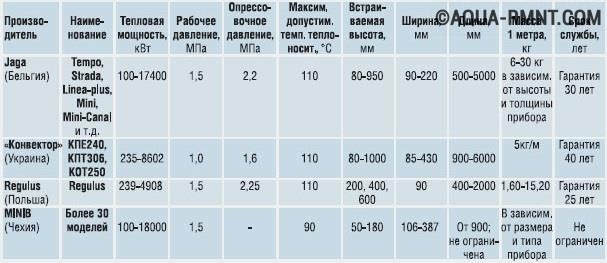

Технические характеристики стальных радиаторов известных европейских производителей

Устанавливая радиаторы из стали в зданиях с центральным отоплением, следует осознавать опасность гидроударов и низкого качества теплоносителя. Резкие перепады давления и вода с примесями солей и щёлочи снижают долговечность батарей более чем наполовину. В этом случае не следует рассчитывать на срок службы оборудования более 10 лет.

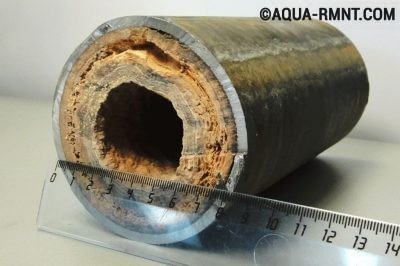

Подобные отложения в трубе центрального отопления указывают на сильное загрязнение теплоносителя примесями – стальные радиаторы в этом случае лучше не использовать.

В продаже можно найти стальные радиаторы двух типов:

Преимущества первых проистекают из простой и надёжной конструкции, которая напоминает лесенку из параллельных вертикальных трубок.

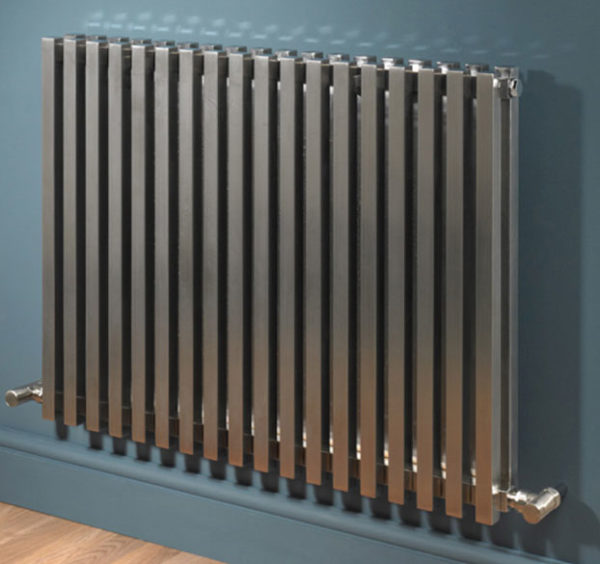

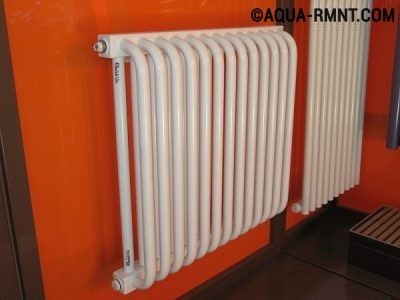

Трубчатые радиаторы переживают вторую молодость, являясь объектом внимания дизайнеров и любителей современных тенденций в интерьере.

Трубчатые радиаторы более устойчивы к гидроударам, чем панельные. Их конструкция позволяет реализовать любую схему подводки и произвольное размещение в пространстве. В ассортименте трубчатых батарей встречаются как монолитные, так и секционные модели, из которых можно легко собрать батарею требуемой мощности. Простая технология изготовления находит своё отражение в доступной стоимости, а внешний вид радиатора из множества вертикальных элементов даёт широкое поле для дизайнерских изысканий. Непритязательные на первый взгляд трубчатые радиаторы не так уж и плохи в деле, если напишите свое мнение об этом в комментариях, с удовольствием по-дискутируем?

Плоские, ровные поверхности панельных радиаторов значительно облегчают уход. Именно поэтому их так любят домохозяйки

Для изготовления панельных радиаторов используются стальные зигзагообразные пластины, которые приваривают друг к другу точечной сваркой. Образованные при этом полости служат каналами, по которым циркулирует теплоноситель. Для повышения теплоотдачи производители усложняют конструкцию, собирая радиатор из трёх панелей. Обратной стороной такого улучшения является утяжеление конструкции – вес многослойных стальных теплообменников приближается к чугунным.

Для изготовления панельного радиатора используются профильные стальные пластины, пространство между которыми выступает в роли водяного контура теплообменника

Как вы сами можете видеть, такие достоинства панельных радиаторов, как низкая цена и привлекательный внешний вид, омрачают минусы в виде низких эксплуатационных показателей. Чаще всего эти отопительные приборы выбирают для нетребовательных отопительных систем бюджетной категории.

Биметаллические радиаторы

Биметаллический радиатор сочетает в себе высокую прочность и долговечность стального отопительного регистра и превосходные теплотехнические показатели алюминиевых конвекторов.

Биметаллические радиаторы неотличимы от алюминиевых приборов, но обладают более высокой надёжностью и долговечностью

Внутренние каналы прибора сваривают из цельнотянутых стальных труб, благодаря чему батарея выдерживает давление более чем в 50 атмосфер и отлично противостоит коррозии. На этот остов наплавляют алюминиевый кожух с конвекционными рёбрами. В результате такой хитрости удаётся получить изделие с максимальной теплоотдачей, низкой теплоинерционностью и сроком службы до 25 лет.

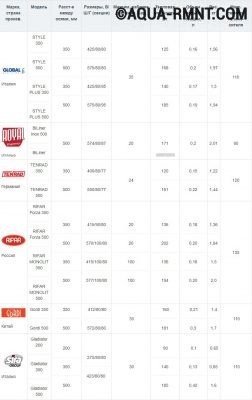

Технические характеристики популярных биметаллических радиаторов. Таблица доступна в большом размере по клику.

Кроме описанных выше монолитных биметаллических радиаторов промышленностью выпускаются алюминиево-стальные теплообменники, собранные из отдельных секций. Составная батарея проигрывает нераздельной конструкции в плане надёжности и долговечности, но зато имеет плюсы в виде гибкой регулировки тепловой мощности. Всё, что для этого понадобится – добавить или убрать несколько дополнительных секций. Кроме того, неоспоримым достоинством наборных биметаллических батарей является их высокая ремонтопригодность.

Биметаллические радиаторы STOUT Space сочетают в себе легкость монтажа, эстетику без излишеств и надежную конструкцию, которая выдерживает давление более 100 атмосфер. Изделия производятся на крупнейшем российском заводе «РИФАР» и соответствуют ГОСТ 31311-2005 «Приборы отопительные». Максимальная температура теплоносителя 135°C, гарантия от производителя – 10 лет, срок эксплуатации – 25 лет. Доступное количество секций от 4 до 14: биметаллические радиаторы можно установить как на маленькой кухне, так и в гостиной частного дома.

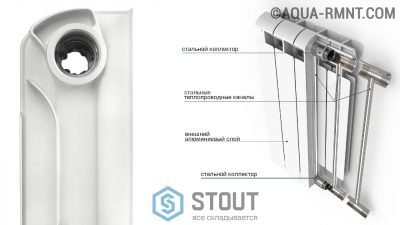

Биметаллический радиатор отопления STOUT в разрезе. Стальной теплообменный контур и алюминиевое оребрение делают биметаллический радиатор максимально долговечным и эффективным

Доступное количество секций от 4 до 14: биметаллические радиаторы можно установить как на маленькой кухне, так и в гостиной частного дома.

Биметаллический радиатор отопления STOUT на 8 секций

Делая свой выбор в пользу наиболее технологичных из всех существующих радиаторов, не дайте себя обмануть. В целях экономии материалов и снижения цены конечного продукта производители идут на ухищрения. В отдельных моделях из стальных труб выполняется не монолитный контур, а лишь вертикальные каналы радиатора. Что же касается горизонтальных рабочих полостей, то они отливаются одновременно с алюминиевым корпусом.

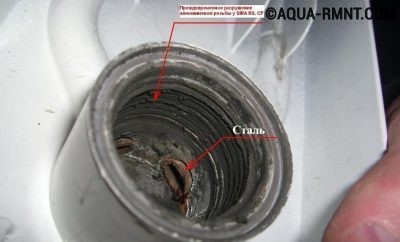

В так называемых «полубиметаллических» батареях сталь выполняет армирующую роль и не оказывает положительного влияния на срок службы. Распознать Light-версию очень просто – достаточно «прозвонить» магнитом отдельные части отопительного прибора.

В полубиметаллических радиаторах из стали выполнены только вертикальные каналы, поэтому по критериям надёжности и долговечности они не отличаются от алюминиевых.

Медные радиаторы

Медные радиаторы выгодно отличаются от других отопительных приборов тем, что их контур изготавливаются из цельнотянутой медной трубы без использования других металлов.

Про особенности работы с медными трубами и фитингами можно узнать из статьи: https://aqua-rmnt.com/uchebnik/truby/mednye-truby-i-fitingi.html

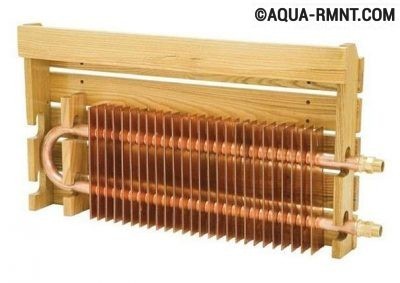

Внешний вид медных радиаторов подходит лишь для поклонников индустриального дизайна, поэтому производители комплектуют тепловые приборы декоративными экранами из дерева и других материалов.

Труба диаметром до 28 мм дополняется медным или алюминиевым оребрением и декоративной защитой из массива дерева, термопластов или композитных материалов. Этот вариант обеспечивает эффективный нагрев помещения за счет уникальной теплоотдачи цветных металлов. К слову, по показателю теплопроводности медь опережает алюминий более чем в 2 раза, а сталь и чугун — в 5-6 раз. Обладая низкой инерционностью, батарея из меди обеспечивает быстрый прогрев помещения и позволяет использовать терморегулирующую аппаратуру.

По своей теплопроводности медь уступает лишь серебру, со значительным отрывом опережая остальные металлы

Присущая меди пластичность, коррозийная стойкость и способность без вреда контактировать с загрязнённым теплоносителем позволяет использовать медные батареи в квартирах высотных домов. Примечательно то, что через 90 часов эксплуатации внутренняя поверхность медного радиатора покрывается оксидной плёнкой, которая в дальнейшем защищает отопительный прибор от взаимодействия с агрессивными веществами. Недостаток у медных радиаторов только один – слишком высокая стоимость.

Сравнительная таблица технических характеристик медных и медно-алюминиевых радиаторов

Пластиковые радиаторы

На данный момент радиаторы отопления сделанные полностью из пластика, своего рода ноу-хау. В том числе над таким типом отопителя работают и российские инженеры в Сколково. Вопреки расхожему мнению, в плане надёжности пластиковые радиаторы приближаются к изделиям из металла, а по такому показателю, как коррозионная стойкость, и вовсе не имеют себе равных. Изделия из термопластов имеют высокую механическую прочность, хорошую теплопроводность и износостойкость. Пластиковые радиаторы не отличаются большим весом, поэтому их легко транспортировать и устанавливать.

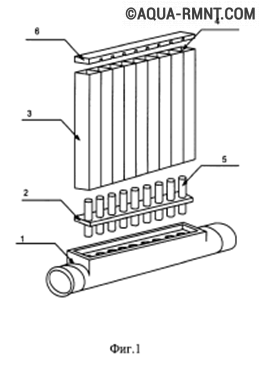

Схема пластикового радиатора

Для тех, кто сомневается в теплофизических свойствах пластика, рекомендуем вспомнить о контурах водяных тёплых полов из сшитого полипропилена. Его теплопроводность ниже, чем у жёстких термопластов, и, тем не менее, это не мешает использовать пластмассовые трубы для построения надёжных и эффективных систем напольного обогрева.

Простота изготовления и, как следствие, низкая себестоимость делают батареи из термопластов отличным предложением для тех, кто поставил себе задачу сэкономить. Существенный минус пластиковых теплообменников заключается в том, что их можно использовать только в системах со стабильным давлением до 3 атм и температурой теплоносителя не выше 80 °С. По этой причине продвижение пластиковых батарей на нашем рынке затруднено.

Электрические радиаторы

Помимо рассмотренных выше обогревающих приборов существуют и другие – те, которые не требуют подключения к отопительной системе. Наверное, вы уже догадались, что речь идёт об электрических радиаторах.

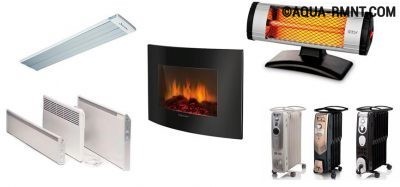

В современных электрических радиаторах сочетается высокая экономичность, надёжность и безопасность.

В зависимости от конструкции можно выделить несколько видов теплообменников, работающих от электрической сети:

  • масляные радиаторы;
  • конвекторы;
  • инфракрасные приборы.

Конструкция масляного радиатора больше всего напоминает традиционную отопительную батарею. В качестве теплоносителя используется минеральное масло, а нагрев осуществляется трубчатым электронагревателем (ТЭН). Закрытая конструкция способствует пожарной безопасности и мобильности устройства, к тому же масляный обогреватель не сжигает кислород и пыль. К минусам можно отнести громоздкость, низкую экономичность и возможность обжечься при касании к металлической поверхности.

Масляные радиаторы отличаются от традиционных отопительных батарей мобильностью – при необходимости их можно легко переносить с места на место

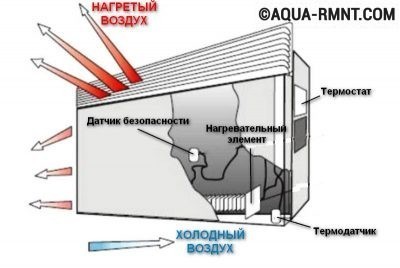

Электрические конвекторы также используют нагрев за счёт омических потерь, только в их конструкции используется не жидкостной, а воздушный ТЭН. Благодаря закрытой конструкции обогреватели этого типа имеют те же достоинства, что и масляные радиаторы. Что же касается конструкции, то она оптимизирована таким образом, чтобы прибор как можно эффективнее использовал конвекцию. К недостаткам конвектора можно отнести лишь низкую мобильность – чаще всего такие приборы предназначаются для стационарного использования.

Простая конструкция и теплопередача конвекцией способствуют надёжности и эффективности электрических конвекторов

Инфракрасные радиаторы являются самым современным типом обогревающего оборудования. В отличие от любого другого оборудования, в их конструкцию заложен принцип передачи тепла излучением.

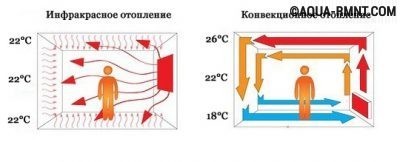

Принцип действия инфракасных радиаторов позаимствован у Солнца – нагревается не воздух в помещении, а отражающие объекты

Нагревая не воздух, а окружающие предметы, ИК-обогреватели отличаются высокой эффективностью и при этом имеют самый высокий КПД. К недостаткам приборов, работающих аналогично Солнцу, можно отнести лишь относительно высокую стоимость.

В отличие от других радиаторов, инфракрасные приборы наиболее эффективно работают на потолке – в этом случае излучение проникает в самые отдалённые уголки помещения

Как определить оптимальный размер радиатора

Габариты радиатора оказывают влияние не только на то, сможет ли обогревающий прибор нагреть помещение до комфортной температуры, но и на экономичность отопительной системы.

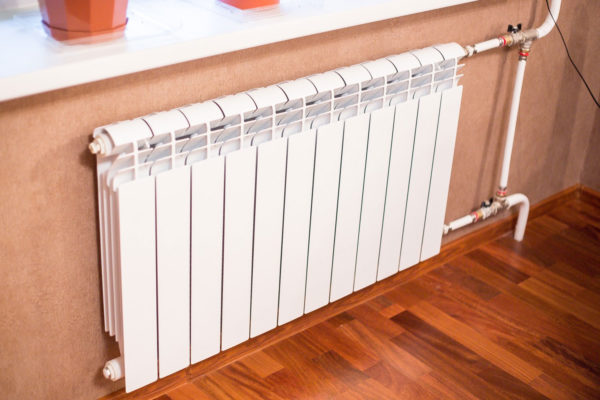

Определяя размер батареи отопления, в числе прочих факторов следует учитывать ширину оконного проёма и высоту подоконника

Размеры батареи находятся в прямой зависимости с её тепловой мощностью, поэтому первым делом следует посчитать тепловые потери помещения. Для этого объём в кубических метрах умножают на 41 Вт – количество тепла, необходимое для обогрева 1 куб. м строения, расположенного в средних широтах. К искомому значению следует прибавить 20% — этот запас не будет лишним при наступлении экстремально низких температур. Зная затраты тепла, которое понадобится для поддержания комфортной температуры в комнате, можно выбрать монолитную батарею нужного размера или подсчитать количество секций модульного радиатора. В последнем случае полученную цифру следует разделить на мощность одной секции.

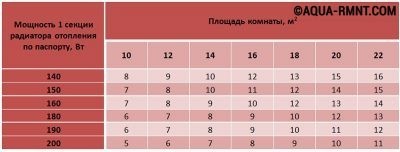

При определении количества секций радиаторов отопления можно воспользоваться специальной таблицей.

Таблица увеличивается при клике.

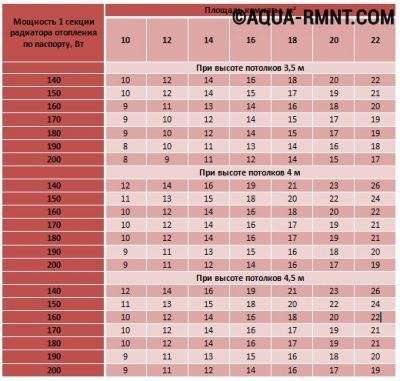

Для помещений с нестандартными потолками потребуется отопительная батарея увеличенного размера. В этом случае определиться с количеством секций радиатора поможет таблица, учитывающая высоту потолков.

Таблица увеличивается при клике.

Необходимо помнить, что установленный под окном радиатор должен перекрывать ¾ длины оконного проёма. В этом случае у стёкол не будет скапливаться холодный воздух, и они не будут запотевать.

Для тех, кто не хочет заниматься расчётом мощности, на нашем сайте есть удобный онлайн-калькулятор. Всё, что понадобится в этом случае – ввести параметры помещения и теплоотдачу одной секции выбранного радиатора. Все необходимые вычисления программа сделает за вас.

Общие рекомендации по выбору, которые должен знать каждый

Подводя итог сравнительной характеристике различных видов отопительных приборов, можно выделить такие основные моменты:

  1. Для централизованной открытой тепловой сети, присутствующей в многоэтажках, как и много лет назад, наилучшим вариантом остается чугунный радиатор. Он устойчив к воздействию воды плохого качества, циркулирующей по нашим трубопроводам, и прослужит много лет. «Гармошка» выдержит перепады давления и гидроудары, при этом эффективно нагреет воздух в помещении. Небольшая цена данного вида отопительного прибора делает его вполне доступным для каждого. Однако, высокая инертность чугуна не позволит комбинировать такой радиатор совместно с терморегулятором.
  2. Неплохая альтернатива чугунной батарее в условиях многоквартирных домов — биметаллическая на основе стали с алюминием или медью. Сталь обладает достаточной жесткостью и коррозийной устойчивостью, чтобы противостоять гидроударам и неблагоприятному химическому составу воды в центральной системе, а алюминий или медь компенсируют не самую выдающуюся теплоотдачу стали. Однако, высокая стоимость не позволяет сказать, что это будет лучший вариант.
  3. Для закрытых систем отопления, присутствующих в частных домах, выбрать батареи, как правило, проще — здесь нет завышенного давления в отопительной системе, а вода проходит подготовку, прежде чем попасть в трубопровод. Поэтому, оптимальный вид отопительного прибора для дома — алюминиевый. Его цена доступна, дизайн хорош, теплоотдача высока. Низкая инертность такого позволит применять его совместно с системой терморегуляции.
  4. Неплохая альтернатива алюминиевым батареям в условиях автономного теплоснабжения — стальные радиаторы. Обладая более низкой теплоотдачей, чем алюминиевые, стальные приборы для обогрева имеют много преимуществ — небольшой вес, низкая инерционность, приятный дизайн, привлекательная цена.
  5. Стальные и алюминиевые батареи выпускаются грунтованными по внутренней плоскости нагревательного элемента для предотвращения коррозии от агрессивной среды теплоносителя. Окалина и частицы ржавчины, присутствующие в теплоносителе открытых систем отопления, приводят к механическому разрушению грунтовочного слоя внутри приборов, поэтому производители рекомендуют их эксплуатировать в закрытых системах отопления частных домов. Неплохим вариантом для открытых централизованных систем  может стать медный радиатор, однако не всех порадует его стоимость.

Видео: как выбрать отопительные батареи

На этом все друзья, надеюсь вам пригодится эта информация при выборе радиатора, задавайте свои вопросы в комментариях и через форму обратной связи. С большим удовольствием на них отвечу!

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(58 голосов, среднее: 4.3 из 5)

Поделитесь с друзьями!

Источник

Еще по теме: печь голландка своими руками кладка чертежи порядовка

Комментировать
0
25 просмотров
Комментариев нет, будьте первым кто его оставит
