трехходовой кран для манометра: принцип работы

Трехходовой кран для манометра: цели применения, варианты исполнения, установка и обслуживание

Зачем нужен 3 х ходовой кран для манометра? Всегда ли он должен устанавливаться? В каких вариантах исполнения выпускаются эти устройства? Какие неисправности характерны для них? Чем герметизировать резьбовые соединения при установке крана? Попробуем ответить на эти вопросы.

Манометр с трехпроходным краном.

Цели

Для начала выясним, для чего вообще нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

  • Она позволяет провести поверку измерительного прибора, подключив контрольный манометр.

Уточним: разумеется, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой или трубным фланцем для подключения второго прибора.

На снимке – трехходовой кран с контрольным фланцем для манометра 11б38бк.

  • 3х-ходовой кран для манометра дает возможность не только отключить прибор от магистрали, но и сбросить давление перед ним. Считается, что это существенно снижает вероятность отказа (залипания стрелки).
  • Наконец, он позволяет продуть отвод на манометр – сбросить через него некоторое количество рабочей среды. При продувке из отвода удаляются все накопившиеся загрязнения, способные повлиять на точность измерения давления.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах – нет. Неверные показания могут обойтись слишком дорого.

В системе отопления частного дома или в элеваторном узле многоквартирного манометры обычно подключаются именно к обыкновенному контрольному вентилю. Собственно, в элеваторах манометр часто устанавливается только на время снятия контрольных показаний: пока есть свободный доступ в технические подвалы, проблема воровства оборудования останется актуальной.

Варианты исполнения

Как может быть устроен трехходовой кран под манометр 1:2 дюйма? Приведем несколько описаний наиболее распространенных конструкций.

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

  • Две трубные (ДУ 15) или метрические (М20х1,5) резьбы и дренажное отверстие.

Версия вентиля с дренажным отверстием.

  • Одна трубная и одна метрическая резьба плюс дренажное отверстие.
  • То же, но с рукояткой (рычагом или бабочкой).
  • Две резьбы (ДУ 15, М20х1,5 или их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно прост конструктивно, но имеет пару существенных недостатков:

  1. Довольно большое усилие переключения (характерное, впрочем, для всех пробковых вентилей).
  2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь – довольно мягкий металл, и слишком большое усилие здесь не требуется.

Принцип работы трехходового крана для манометра прост и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним или двумя отводами.

Соответственно, в разных положениях доступны следующие конфигурации:

  • Отвод заглушен, манометр соединен с атмосферой через дренаж или фланец.
  • Давление подается на контрольный вентиль при закрытом дренаже или фланце.
  • Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

В качестве образца мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он интересен реализацией дренажа. В сущности, перед нами обыкновенный муфтовый вентиль с удлиненным корпусом и дренажным отверстием по одну сторону от запорного шара.

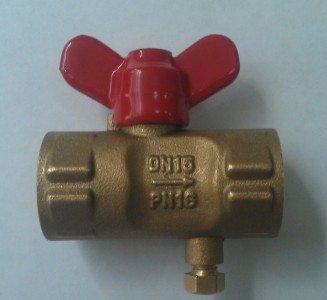

Кран 11Б27п с дренажом и винтом-заглушкой.

Приведем характеристики изделия.

Параметр Значение
Максимальное рабочее давление 16 атмосфер
Максимальная рабочая температура Для воды – 140С, для пара – 225С
Материал корпуса и запорного шара Латунь
Материал уплотнителя штока и седел Фторопласт
Дренаж Отверстие в корпусе с винтом-заглушкой
Оптовая цена 180 рублей

Обратите внимание: в такой реализации трехходовой шаровый кран для манометра довольно неудобен на горячей воде и отоплении.
Открученный дренажный винт обдаст вашу руку кипятком.

Шаровый с муфтовым отводом

В качестве крана под манометр может быть использован и обычный муфтовый трехходовой вентиль. Пример такого изделия – Valtec VT361N.

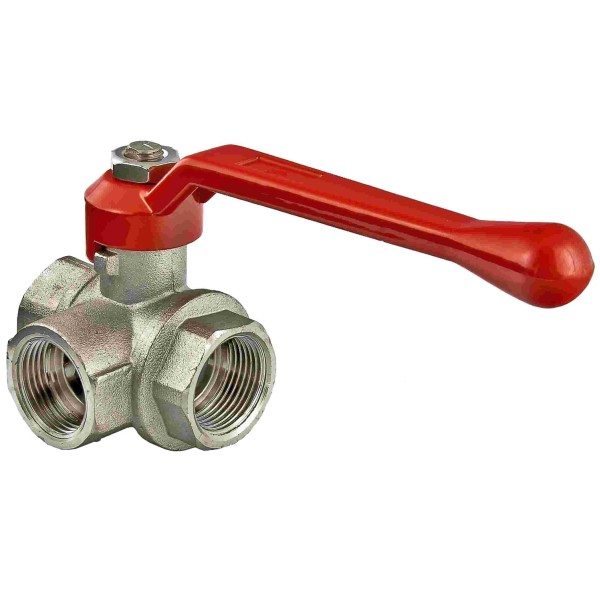

На этом фото – трехходовой кран под манометр ДУ15 от Valtec.

Материал корпуса и затворного шара изделия – хромированная латунь; уплотнители выполнены из тефлона. Максимальная рабочая температура среды – +150 градусов. Примечательна заявленная производителем долговечность изделия – не менее 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в общем-то, вполне стандартна:

  1. На газовых магистралях используется лента ФУМ. Резьбы закручиваются от руки или с помощью инструмента, но с приложением минимального усилия.

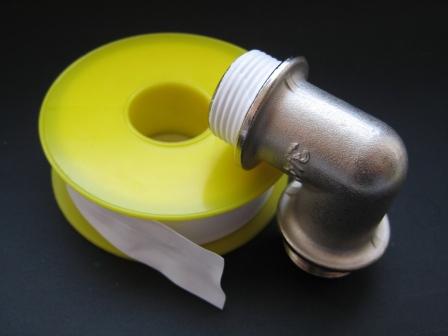

Лента ФУМ.

Обратите внимание: лента ФУМ прекрасно герметизирует трубную резьбу, но дает течь даже при минимальном ее обратном ходе.

  1. Для горячей и холодной воды лучше использовать полимерную герметизирующую нить (ТангитУнилок и аналоги). В ее отсутствие неплохой результат дает сантехнический лен, пропитанный любой быстросохнущей краской, герметиком или олифой.

Обслуживание

Список неисправностей кранов, которые могут быть самостоятельно устранены, более чем невелик.

  • Протечка при закрытом пробковом вентиле означает недостаточный прижим или попавший под пробку мусор. Разберите вентиль, протрите пробку и седло и соберите его заново. Гайку на хвостовике стоит подтягивать лишь в том случае, если течь сохранится после прочистки.
  • Течь по штоку шарового вентиля свидетельствует о выработке уплотнительного кольца. Если у вентиля есть обжимающая шток гайка, ее можно подтянуть на один-два оборота.

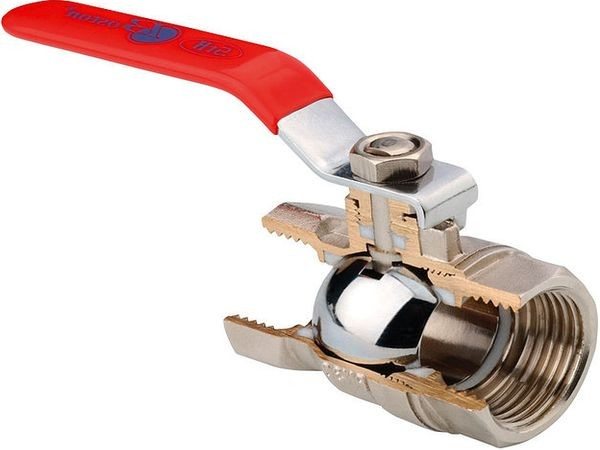

В разрезе хорошо видна гайка, поджимающая уплотнительное кольцо.

Если уплотнитель прижат рукояткой и проложенной под нее шайбой – при закрытом вентиле снимите их и уложите поверх уплотнения несколько витков ленты ФУМ.

Заключение

Будем считать наше знакомство со сравнительно экзотическим типом запорной арматуры состоявшимся.Видео в этой статье традиционно предложит читателю дополнительную тематическую информацию. Успехов!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Источник

Обвязка чиллеров

Еще по теме: коптильня холодного копчения из кирпича

трехходовой кран для манометра: принцип работы

Кран трёхходовой для манометра: разновидности, особенности монтажа и обслуживания

Принцип установки трёхходового крана для манометра

Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

Краткое описание

Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

  1. Своевременное отключение манометра от коммуникации.
  2. Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
  3. Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

Принцип работы

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

  1. Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
  2. Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
  3. Фиксация контрольного изделия (манометра).
  4. Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

Сферы использования

Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

  1. Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
  2. Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
  3. В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
  4. Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

Основные преимущества

Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

  1. Трёхходовой кран не нуждается в индивидуальном контроле.
  2. Длительный эксплуатационный срок.
  3. Для монтажа не нужно прилагать больших усилий.
  4. Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
  5. Минимальный показатель гидравлического сопротивления.
  6. Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
  7. Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

  1. Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
  2. Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
  3. Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
  4. Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

  1. Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
  2. Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

  • хорошая герметичность;
  • удобная и простая конструкция;
  • простота эксплуатации;
  • компактность;
  • лёгкость монтажа;
  • даже через несколько лет в проточных зонах не накапливается мусор;
  • агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

Качественный монтаж

Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

Правила эксплуатации

Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

  1. В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
  2. Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
  3. В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
  4. В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.

Источник

Обвязка чиллеров

Еще по теме: речные камни для бани как выбрать

трехходовой кран для манометра: принцип работы

Принцип работы стандартного трехходового крана для манометра

Принцип работы трехходового крана для манометра

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

  • Кран соединяет прибор с рабочим пространством для замера уровня давления.
  • Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
  • Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
  • Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

  • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
  • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

  • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
  • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Кран трёхходовой для манометра. Для чего используют трёхходовый манометрический кран? Разновидности трёхходовых вентилей для манометра. Особенности монтажа и обслуживания.

Кран трёхходовой для манометра — это устройство, которое устанавливается на трубопровод непосредственно перед измерительным манометром. Такие краны используются в различных коммуникациях, среди которых: трубопроводы горячей и холодной воды, паропроводы, а также в газовых баллонах. Основная функция трёхходового вентиля — обеспечение безопасной работы измерительного прибора.

Для чего используется трёхходовый манометрический кран?

Трёхходовыми такие вентили называют из-за того, что они имеют три отвода (входа/выхода). Принцип действия этого устройства довольно прост: пробка имеет вырез в виде буквы «Т», который во время её вращения совпадает с одним или двумя отводами. Вентиль такого типа выполняет несколько основных функций, на которые стоит обратить внимание:

  • такой вентиль позволяет выполнить проверку манометра в случае необходимости. Проверка выполняется с помощью манометра, который называют контрольным;
  • кран трёхходовой устанавливается под манометр и предохраняет прибор от избыточного давления и перегрузок;
  • в случае необходимости эта разновидность запорно-регулирующей арматуры позволяет провести отключение конкретного измерительного прибора от коммуникации;
  • появляется возможность осуществления продувки отвода манометра. Таким образом, прибор предохраняется от загрязнений и точность его показателей не ухудшается со временем.

Трёхходовым краном в обязательном порядке должны оснащаться трубопроводные коммуникации, используемые в производственных целях. В противном случае перед манометрами будет отсутствовать контроль давления, что приведёт к искажению показаний измерительного прибора, а также может стать причиной возникновения аварийной ситуации в системе.

Для коммуникаций, которые используются в частных целях, как правило, установка такого устройства не требуется. Для хозяйственных трубопроводов существует альтернатива этому изделию — муфтовый вентиль. Вентили муфтового типа идеально подходят для работы в системах, которые отличаются небольшими показателями давления.

Разновидности устройств

На сегодняшний день существует три основных разновидности трёхходовых вентилей, которые распространены повсеместно:

  • пробковый натяжной;
  • шаровый с дренажем;
  • шаровый с муфтовым отводом.

Кран трёхходовой пробковый натяжной для манометра. Может иметь следующие варианты исполнения:

  • два отвода, которые подключаются непосредственно к концам труб, и один отвод для дренажа;
  • каждый из отводов выполняет свои функции (трубный, метрический и дренажный);
  • модель с трубным, метрическим и дренажным отводом, оснащённая рукояткой. Рукоятка может быть в виде рычага или бабочки;
  • модель с двумя трубными отводами и фланцем, который необходим для монтажа контрольного манометра во время проверки.

С конструктивной точки зрения, такое устройство является очень простым, однако, оно имеет несколько ощутимых минусов:

  • для переключения вентиля необходимо приложить довольно большое усилие;
  • при подтягивании гайки существует риск оторвать хвост пробки.

Шаровые трёхходовые краны с дренажем. Такие изделия производятся из сплава латуни и отличаются от других кранов тем, что имеют отверстие для дренажа. Дренажный отвод располагается по одну сторону с запорным шаровым элементом, что позволяет устройству функционировать. Дренажный отвод оснащается специальным винтом, который выполняет функцию заглушки.

Для таких вентилей максимальный показатель давления не превышает 1,6 МПа. Что касается температуры, то дренажные модели способны выдерживать +140 °C в коммуникациях, транспортирующих воду. Максимальная рабочая температура крана шарового для манометра в трубопроводах, транспортирующих пар, составляет 225 °C.

Кран шаровой с муфтовым отводом. Такие изделия считаются наиболее простыми (с конструктивной точки зрения). Кран шаровой муфтовый трёхходовой под манометр изготавливается из сплава латуни, которая для увеличения антикоррозийных качеств оснащается прослойкой хрома. Уплотнительные элементы в таком кране выполняются из тефлона.

Максимальный показатель температуры, при котором возможна нормальная эксплуатация этого устройства, не превышает 150 °C. Основное преимущество такого крана — долговечность использования (примерно 20 000 циклов).

Особенности монтажа и обслуживания

Установка шарового трёхходового крана не отличается от любого другого устройства, которое относится к запорно-регулирующим механизмам. Для усиления показателей герметичности во время монтажа таких вентилей используют специальные уплотнительные материалы (ФУМ-лента, пенька и т. д.).

Специалисты рекомендуют затягивать такие устройства вручную, так как латунь не отличается высокими прочностными характеристиками и может треснуть. В случае необходимости можно воспользоваться гаечным ключом. Трёхходовые шаровые краны для манометров по своей конфигурации являются неразборными устройствами, поэтому отремонтировать такое изделие своими руками в случае его поломки невозможно. Ремонт такого устройства возможен только в одной ситуации — если кран забился мусором изнутри.

Помимо этого, когда кран перекрыт, а, транспортируемая по коммуникации среда продолжает двигаться, следует обратить внимание на плотность прижима пробки. Кроме этого, такая проблема может возникнуть в результате засорения механизма крана.

При обустройстве системы отопления частного дома задействуются различные вспомогательные механизмы и узлы. Один из них — трехходовой кран. Его задача заключается в перераспределении потока горячей воды в отопительной системе для предотвращения гидравлических ударов или повреждения важного оборудования. Принцип работы трехходового крана и его предназначение интересуют многих домовладельцев.

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

  • компактные и эргономичные размеры;
  • многофункциональность;
  • простоту монтажа, эксплуатации и обслуживания;
  • высокую герметичность;
  • большой срок службы;
  • удобство переключения между режимами работы.

Кроме плюсов, у тройников есть и минусы. К ним относятся вероятность заклинивания вентиля при несоблюдении правил эксплуатации и быстрый износ недорогих изделий.

Как правильно установить трехходовой кран – подскажет вам это видео:

Конструктивные особенности

Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:

  1. Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
  2. Затвор с несколькими проходными каналами, которые обладают разной формой.
  3. Три отверстия (выходное, с подводом горячей и холодной воды).

Треххододовые краны могут отличаться некоторыми дополнительными характеристиками

Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия. Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором. Что касается формы заглушки, то она бывает трех видов — S, T, L.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная — оставшейся отработкой.

Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

  • смешивать два потока с водой в один;
  • разделять одну линию на два выхода.

Многие ошибочно думают, что тройник перекрывает каналы с водой, которые к нему подключены, но это не так. Задача механизма заключается только в перенаправлении жидкости от входа к выходу.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

Автоматические клапаны

Выше упоминалось, что 3-ходовые краны могут управляться вручную с помощью штока, который находится на одной из сторон крана и оснащен поворотной ручкой или гайкой. Но такой способ управления не совсем удобен.

Как известно, мощность контура отопления настраивается с учетом температуры обратки, поэтому ручным методом удается определить только пропорцию смешивания воды с разными линиями. Изменение конечного температурного показателя может занимать слишком много времени, да и распределение теплового потенциала происходит неравномерно.

Из-за этой особенности в последнее время большой популярностью стали пользоваться автоматические клапаны, которые работают на основе сервоприводов или специальных гидродинамических и пневматических головок. Эти элементы способны моментально менять текущие конфигурации трехходового крана, учитывая выходную температуру.

Автоматические клапаны удобный в использовании, поэтому пользуются большей популярность чем ручные

По принципу работы электропривод аналогичен ручному управлению, но работает он без человеческого вмешательства, а на основе электронного блока управления. Сам узел представляет собой силовую установку, которая проворачивает шток и меняет его позицию с учетом сигнала.

Практически все трехходовые клапаны поддерживают монтаж сервопривода, но желательно покупать специальные конструкции, которые отличаются небольшими размерами и разрабатываются для электроприводов.

После получения нужных значений на сервопривод подается сигнал к действию, затем он начинает менять расположение штока или поворачивать шар внутри тройника. Бесперебойная и качественная работа системы обеспечивается действием электронного блока управления. Отсутствие этого узла делает установку бесполезной.

У сервоприводов есть масса преимуществ. Главное их достоинство заключается в возможности автоматизировать всю работу отопительной системы и лишить себя дополнительных хлопот. Если же присоединить узел с системой Умный дом, то это позволит еще и контролировать отопление непосредственно со смартфона.

Сферы применения

Современные клапаны пользуются широким спросом и активно применяются в разных сферах человеческой деятельности. Зачастую их устанавливают в современных отопительных магистралях, которые нуждаются в постоянной корректировке пропорций при смешивании различных потоков теплоносителя. Для таких целей принято задействовать электромагнитные приборы или модели с термоголовкой.

Что касается бытового использования, то в этом случае достаточно приобрести термостатический смесительный прибор, который позволит регулировать температуру теплоносителя. Ее подают как в систему трубопровода теплого пола, так и в отопительные радиаторы. А если бытовое устройство оснащено автоматическим управлением, то изменять температурный режим в помещении будет гораздо проще.

Применение трехходового крана в системе отопления выгодно и экономично

Следует отметить, что использование тройника в системе отопления для уравновешивания возможных температурных скачков не только выгодно, но и экономично. Устройство позволяет снизить объемы потребляемого топлива в несколько раз, при этом конечные показатели КПД системы заметно возрастут. В отдельных помещениях наличие такого прибора просто необходимо. Например, если в доме смонтирован теплый пол, то приспособление предотвратит чрезмерный прогрев напольного покрытия.

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

  1. Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
  2. Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
  3. Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Также при покупке тройника не помешает тщательное изучение его остальных характеристик. В большинстве случаев они указываются на коробке с изделием. Если неопытному покупателю тяжело разобраться с различными терминами и официальными данными, тогда ему лучше обратиться за помощью к консультантам.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям. Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

  1. На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
  2. Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100°C. Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
  3. Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
  4. Способ фиксации изделия может быть и вертикальным, и горизонтальным. На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Полезные советы

Перед тем как запустить систему отопления, необходимо убедиться, что трехходовой кран и остальные узлы полностью исправны, не нуждаются в ремонте или замене, а также соответствуют эксплуатационным требованиям. Не рекомендуется устанавливать тройник на трубопровод с диаметром труб от 40 миллиметров. При эксплуатации в горячей среде кран открывают с особой осторожностью, в противном случае появится риск отказа гидравлического клапана.

Самым лучшим материалом для трехходового крана является латунь

Специалисты рекомендуют размещать регулирующие устройства или ручку поворота со штоком таким образом, чтобы они находились в свободном доступе. При выборе подходящей модели крана желательно отдавать предпочтение изделиям из латуни. Они характеризуются большим сроком службы и устойчивостью ко всевозможным воздействиям.

Что касается способа управления, то оптимальным вариантом станет изделие с пневмоприводным контролем. Перед тем как сделать выбор и купить тройник, лучше проконсультироваться со специалистом, поговорить о возможных плюсах или минусах доступных моделей, а также почитать отзывы о них на тематических форумах.

Источник

Рекомендуем: футерование это

Комментировать
0
2 100 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
