Радиаторы отопления какие лучше: выбираем, какие радиаторы ставить в квартире и доме

Для правильного выбора отопительных радиаторов необходимо знать об их основных технических параметрах. В противном случае результат может не оправдать ожиданий. Действительно важных параметров у радиаторов не так много, поэтому даже непрофессионал легко в них разберется.

Особенности выбора отопительных приборов

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Внимание! Невзирая на то, что мы привыкли к батареям светлых цветов, теплоотдача черных приборов приблизительно на ¼ выше исключительно за счет окраски. Хотя при выборе цвета лучше ориентироваться все же на дизайн жилища и личные предпочтения.

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения. Первое, на что стоит обратить внимание, – это рабочее давление приборов.

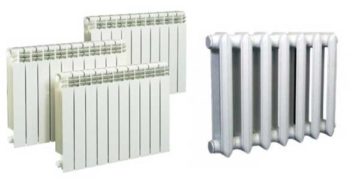

В зависимости от материала радиаторы делятся на:

  • алюминиевые;
  • биметаллические (из сплавов двух металлов);
  • чугунные;
  • стальные.

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным. Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Внимание! Очень важна и экологичность материала, используемого при изготовлении отопительных приборов. Во внутренних элементах не должно быть формальдегида, также приветствуется качественное полимерное напыление на поверхности.

Теперь более детально о каждом материале.

Характеристика алюминиевых радиаторов

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Преимущества подобных агрегатов следующие:

  • быстрый нагрев;
  • высокие показатели теплоемкости;
  • незначительный вес;
  • доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
  • широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

  • неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
  • низкую прочность;
  • плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Таблица 1. Сравнение алюминиевых батарей от известных брендов

Производитель Модель Вес, кг Мощность, кВт Объем, л Давление, бар. Размеры, см Дистанция между осями, см
1. Rifar, РФ Alum 500 1,45 0,183 0,27 20 9х8х56,5 50
2. Fondital, Италия Calidor Super-500 1,32 0,193 0,3 16 9,7х8х55,7 50
2. Rovall, (Италия) Alux-500 1,31 0,179 0,23 20 10х8х54,5 50
3. Radiatori 20000 S.p.A. 500R 1,6 0,199 0,58 16 9,5х8х57,7 50
4. Faral Green НР-350 1,12 0,136 0,26 16 8х8х43 35
5. Faral TrioНР-500 1,58 0,212 0,5 16 9,5х8х58 50

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Переходите по ссылке за подробностями: www.stout.ru.

Цены на популярные модели алюминиевых радиаторов отопления

Характеристика биметаллических батарей

Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер. Более того, сталь отлично «сотрудничает» даже с той водой, в которой имеются разные примеси, в то время как алюминий быстро нагревается и отдает максимум тепла.

Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.

Внимание! Биметаллические батареи используются преимущественно при обогреве промышленных и общественных объектов. В жилых зданиях они встречаются редко ввиду высокой стоимости.

Эксплуатационный срок составляет 20-25 лет, что вполне нормально.

Таблица 2. Сравнение биметаллических радиаторов

Производитель/модель Температура рабочей жидкости, ᵒС Вес, кг Объем, л Мощность, кВт Рабочее давление Габариты секции, см
1. Sira Group/Gladiator-500 110 1,6 0,42 0,185 30 8х8х42,3
2. Gordi/Gordi-500 100 1,7 0,3 0,181 30 8х8х57,2
. Rifar/Rifar Monolit-350 135 1,5 0,18 0,136 100 8х10х41,5
4. Tenrad/Tenrad-500 120 1,44 0,22 0,161 24 7,7х8х55
5. Global/Style-350 110 1,56 0,16 0,125 35 8х8х42,5

Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер. Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.

Цены на биметаллические батареи

Характеристика чугунных радиаторов

Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

  1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
  2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
  3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
  4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.
  5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

Но есть у чугуна и недостатки, среди которых:

  • значительный вес;
  • медленный нагрев;
  • неэстетичность.

Внимание! Несмотря на обилие более современных аналогов, многие предпочитают устанавливать именно чугунные батареи, доверяя тому, что проверено десятилетиями.

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модель Вес, кг Объем, л Площадь нагрева одной секцией, м² Мощность, Вт Давление, атм. Размеры, мм
1. Konner, Модерн До 4,75 До 0,96 До 150 12 80х60х565
2. ЧМ-3 До 7 1,38 0,25 156 9 120х90х570
2. ЧМ-2 До 6,3 0,8-0,95 0,2 100-142 9 100х80х570
2. ЧМ-1 До 4,8 0,9 0,1-0,16 110 9 70х80х570
5. МС-140 До 7,1 1,45 0,24 160 9 140х93х588

Цены на популярные модели чугунных радиаторов

Характеристика стальных радиаторов

При изготовлении этих приборов используют низкоуглеродную сталь. В целях защиты поверхность покрывают специальной эмалью. Если стальные радиаторы хорошего качества, то у них отличные эксплуатационные параметры, среди которых:

  • прочность;
  • надежность;
  • устойчивость к коррозии;
  • долговечность;
  • устойчивость к разного рода агрессивным веществам.

Такие батареи могут быть трубчатыми и панельными.

Трубчатые приборы

Для их сборки используются стальные трубы с полимерным напылением высокого качества. Максимальная нагрузка, с которой могут справиться приборы, зависит исключительно от толщины стенок труб. Желательно, чтобы трубы были выполнены из нержавеющей стали.

Эксплуатационный срок трубчатых приборов значительно превосходит аналогичный у панельных и составляет порядка 30 лет. Возможно подключение всеми описанными выше способами. Рабочее давление составляет 10-16 атмосфер, более детальные данные нужно уточнить в техпаспорте изделия.

Яркими представителями трубчатых радиаторов являются модели производства компании Loten:

Эти радиаторы выполнены из стальной профильной трубы, имеющие прямоугольное сечение. Помимо обеспечения комфортного обогрева, представленные радиаторы демонстрируют последние тенденции в дизайне приборов отопления, отлично вписываясь в интерьер любого жилища.

При создании трубчатых радиаторов Loten было две основные идеи:

  • создать высококачественное оборудование для обогрева: для изготовления радиаторов используется металл повышенной прочности с толщиной стенки 2,5 мм, благодаря чему эти отопительные приборы имеют рабочее давление в 16 атм. Радиаторы выдерживают испытательное давление 25 атм;
  • одновременно превратить батарею в стильный элемент интерьера жилья, офисного помещения, локации общего пользования и т.д.

Представленные модели обогревателей могут иметь различное количество секций, от 4 до 12. Длина секций варьируется от 750 до 2000 мм.  Цена каждого отопительного элемента находится в прямой зависимости от следующих параметров:

  • количество и длина секций;
  • типа подключения (боковое/нижнее).

Без наценки можно приобрести модели радиатора, окрашенные в цвета, находящиеся на пике популярности относительно дизайна интерьеров:

  • матовый черный;
  • классический белый;
  • мягкий бежевый;
  • бетонно серый.

Впрочем, любители яркой обстановки могут заказать любые другие цвета и оттенки.

Представленные модели радиаторов подходят для подключения к центральной, а также автономной системе отопления.  Размерный ряд действительно широк, оборудовать представленными радиаторами можно, как уютную небольшую однокомнатную квартиру, так и просторный загородный особняк.

Каждая модель может быть с боковым или нижним подключением. Системы отопления, которые подходят к данной батарее, могут быть:

  • однотрубными;
  • двухтрубными.

Высокое качество материала и лаконичный стиль изделий позволят им на долгие годы занять место не только в квартире, но и в списке предпочитаемых вами предметов интерьера. Их особенность в том, что они имеют длительный срок эксплуатации (гарантия – 5 лет, срок службы – 30 лет), поэтому задумываться о смене батарей придется не скоро. А значит, можно с уверенностью довериться компании-производителю, и сделать выбор в пользу рассмотренных устройств.

Панельные приборы

Как можно судить из названия, такие радиаторы выполняют в виде панелей. Для этого между собой соединяется определенное количество стальных пластин. Благодаря такой сборке достигается высокая теплоемкость, при этом толщина каждой отдельной пластины незначительна. Помимо того, панельные радиаторы немного весят и предусматривают возможность подключения всеми доступными способами.

Внимание! Перед покупкой новых отопительных приборов посмотрите, каким образом у вас подключены старые. Желательно, чтобы новые батареи подключались так же.

Стоимость панельных радиаторов несколько превышает среднюю, рабочее давление составляет 10 атмосфер. По мнению экспертов, подобные агрегаты лучше использовать в автономных отопительных системах. Что касается городских квартир, то здесь применение таких батарей недопустимо ввиду слишком высокого давления в центральной системе.

Таблица 4. Сравнение стальных радиаторов размерами 50х50 см от самых известных производителей

Производитель Подключение Вес, кг Объем, л Мощность, Вт (при +70ᵒС) Предельно допустимая температура жидкости, ᵒС Давление, атм.
1.DeLonghi RADEL(Италия) Нижнее 14,9 3,1 1079 110 8,7
2. Purmo (Финляндия) Боковое + нижнее 13,6 2,6 926 110 10
3. Korado Radik (Чехия) Боковое + нижнее 15,6 2 914 110 10
4. «Лидея» (Беларусь) Боковое + нижнее 15,1 3,3 1080 110 8,6
5. Buderus (Германия) Боковое + нижнее 14,1 3,15 913 120 10
6. Kermi (Германия) Боковое + нижнее 17,7 2,7 965 110 10

Цены на стальные радиаторы

В качестве заключения

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:

Калькулятор для расчета требуемой тепловой мощности радиаторов отопления

Перейти к расчётам

Видео – Радиаторы отопления какие лучше – инструкция по выбору

Понравилась статья?
Сохраните, чтобы не потерять!

Источник

Выбрать трубы для отопления дома.

Читайте дополнительно: как сварить коптильню горячего копчения своими руками

типы радиаторов отопления и разновидности материалов

13 видов радиаторов отопления

Виды радиаторов отопления, их достоинства и недостатки

Летом нужно готовить не только санки, как в старой поговорке. Стоит заранее позаботиться и о других атрибутах, спасающих нас от зимних холодов. Этот период лучше всего подходит для смены радиаторов отопления. Но прежде чем их менять нужно определиться с их видом и типом. Чтобы облегчить вам выбор, мы классифицировали основные виды радиаторов отопления и указали их основные характеристики, преимущества и недостатки.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.


Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+Плюсы:

  • Инерционность – низкая, отдача тепла — отличная.
  • Объем теплоносителя мал, потребление энергии — небольшое.
  • Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
  • Крайне низкая цена.

Минусы:

  • Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
  • Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
  • Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.


Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

  • Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
  • Тепловая мощность (общая) – 1200-1600 ватт.
  • Температура горячей воды (максимум) – 110-120 градусов.
  • рН воды – 8,3-9,5.

Алюминиевые радиаторы отопления

Как следует из названия это радиаторы сделанные полностью из алюминия. Здесь существует два вида радиаторов – литьевые и экструзионные. Оба их лучше использовать для автономного отопления – к централизованной системе они не подходят из-за давления и коррозии, которая вызвана некачественным теплоносителем в центральной теплосети.

Литьевые радиаторы

Радиаторы изготовленные методом литья под давлением, отличаются широкими каналами для горячей воды и прочными толстыми стенками.


Радиатор составлен из нескольких секций, которые при необходимости можно либо добавить, либо убрать лишние.

Экструзионные радиаторы

При этом способе производства (более дешевом) вертикальные части батареи выдавливают из алюминиевого сплава на экструдере. Коллектор отливают из силумина. Цельное изделие не поддается изменению – нельзя ни добавлять секции, ни убирать их. В этом заключается главный минус данного типа радиаторов.

Производители: Это в основном компании из Италии. В частности, можно назвать FARAL Green HP, ALUWORK, Sira Group (батареи ROVALL), Fondital.

+Плюсы:

  • Эти радиаторы очень легкие, поэтому просто монтируются, не требуя применения прочных кронштейнов.
  • По теплоотдаче они занимают одно из первых мест среди всех отопительных приборов.
  • Они способны очень быстро нагреть комнату.
  • Они экономичны и могут оснащаться температурным регулятором.
  • Дизайн изделий современен и привлекателен.

Минусы:

  • Срок службы не очень велик – около 15 лет.
  • Алюминий активен в химическом отношении, поэтому страдает от коррозии и требует качественного теплоносителя.
  • При вытеснении воздуха образуется водород.
  • Слабая конвекция.
  • Возможны протечки между секциями.
  • Гидроударам и скачкам давления радиаторы из алюминия противостоять не способны.

Главные характеристики:

  • Давление (рабочее) – в среднем 6-16 бар.
  • Тепловая мощность (1 секции) – 82-212 ватт.
  • Температура горячей воды (максимум) – 110 градусов.
  • pH воды – 7-8.

Чугунные радиаторы отопления

Условно их можно разделить на на обычные или радиаторы в современном стиле и радиаторы в стиле ретро.

Чугунные радиаторы в современном стиле

Самый старый вид радиаторов. Эти радиаторы отличают простота и строгость форм, плоский фасад, аккуратный дизайн. Греются они долго, зато все невзгоды центрального отопления выдерживают с честью. Они прочные, дешевые, служат лет 50. Поэтому, решая, какие выбрать виды радиаторов отопления, многие останавливаются именно на чугунных.

Производители: Производят бюджетные чугунные радиаторы украинские, российские, белорусские заводы. Но зарубежная продукция и качеством будут получше, и на вид посимпатичнее. Отметим фирмы Kоnner, Viadrus, DemirDöküm, Roca.

Радиаторы в стиле «ретро»

Каждый из этих радиаторов представляет собой маленький шедевр. Ведь чугунное художественное литье выглядит весьма изысканно, украшая собой любое помещение. К сожалению, стоит каждая такая батарея очень дорого.

Производители: Это фирмы из Англии, Германии, Франции, Турции, Китая. Например, компании Roca и Konner выпускают очень красивые модели.

+Плюсы:

  • Они способны проработать не меньше 50 лет.
  • Чугун химически пассивен, поэтому коррозии он «не по зубам».
  • Лучевое излучение хорошо прогревает помещение с высокими потолками.
  • При отключении отопления батареи долго остаются горячими.
  • Низкая цена (кроме моделей, выполненных художественным литьем).

Минусы:

  • Долгий разогрев.
  • Большой вес и габариты доставляют трудности при перевозке и монтаже.
  • Радиаторы нуждаются в прочном креплении.
  • Большой объем теплоносителя.
  • Чугун – хрупкий металл. Гидроудар способен разорвать чугунную батарею.

Главные характеристики:

  • Давление (рабочее) – 9-12 бар.
  • Тепловая мощность (1 секции) – 100-160 ватт.
  • Температура горячей воды (максимум) – 110 градусов.

Биметаллические радиаторы отопления

Такие радиаторы сочетают в себе трубчатую сердцевину из стали и оболочку из алюминия. В основном они выполнены из секций, четного числа.

Но имеются и цельные (монолитные) модели (в продаже встречаются редко), плюс которых – способность выдержать до 100 атмосфер давления. В случае с монолитными моделями создается прочный стальной каркас, на который «одевают» алюминиевую оболочку.


Устройство биметаллического радиатора.

Полностью биметаллические радиаторы имеют стальную трубчатую сердцевину на всем протяжении каналов радиатора. Они надежны и прочны, но стоят дорого. Хорошие радиаторы делают фирмы Rifar (Россия), Royal Thermo BiLiner и Global Style (Италия).

Псевдобиметаллическими зовут радиаторы, которые имеют только усиленные сталью вертикальные каналы. Они дешевле, чем предыдущие, процентов на 20, лучше отдают тепло, но более чувствительны к коррозии в виду соприкосновения теплоносителя с алюминием. Такие изделия делают компании Rifar (Россия), Sira (Италия) и Gordi (Китай).

+Плюсы:

  • Инерционность практически отсутствует, отдача тепла — велика.
  • Биметалл может выдерживать повышенное давление и гидроудары.
  • Объем горячей воды небольшой.
  • Монтаж прост, дизайн — современен.
  • Стойкость к коррозии.

Минусы:

  • Цена «кусается».
  • Теплоотдача ниже, чем у радиаторов из алюминия.

Главные характеристики:

  • Давление (рабочее) – в среднем 20-50 бар.
  • Тепловая мощность (1 секции) – 150-180 ватт.
  • Температура горячей воды (максимум) – 130 градусов.
  • Характеристики теплоносителя – неважно.

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Плинтусные конвекторы отопления

Эти конвекторы, называемые еще теплыми плинтусами, совсем низенькие. Всего 20 или 25 см. А глубина их и того меньше – 10 см. У нас они еще не очень прижились, а в Америке весьма популярны. Крепятся они на стену.

+Плюсы:

  • Экономия топлива на нагрев – до 40 процентов.
  • Наличие терморегуляторов, защита от перегрева.
  • Быстрый монтаж, простота ремонта.
  • Равномерность распределения тепла.

Минусы:

  • Монтаж производится только специалистами.
  • Из-за прилегания конвектора к стенам их отделка коробится.
  • Высокая цена.

Главные характеристики:

  • Тепловая мощность – 500-1500 ватт.
  • Температура теплоносителя – до 130 градусов.
  • Максимальное рабочее давление до 16 атм.

Теперь, узнав про виды и преимущества радиаторов отопления разных типов, вы сможете выбрать нужные радиаторы более уверенно и правильно.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Как выбрать радиаторы отопления — Биметаллические радиаторы, алюминиевые радиаторы, стальные батареи

Рекомендуем: камни для закрытой каменки

типы радиаторов отопления и разновидности материалов

Виды радиаторов отопления для квартиры и особенности их монтажа

Виды радиаторов отопления для квартиры: как выбрать и установить?

Общая информация о секционных радиаторах отопления.

Радиаторы отопления секционные имеют в наличии секции, которые способны увеличить тепловую мощность благодаря тому, что соедини в батареи.

Если говорить о материале, из которого изготавливаются радиаторы, то они бывают следующие:

  • Стальные;
  • Чугунные;
  • Алюминиевые;
  • Биметаллические (комбинированные).

В секции радиаторов часто устраивают вертикальные каналы или рёбра, которые увеличивают их теплоотдачу. В каждой модели радиаторов секции разнятся по размерам.

А теперь перейдем к рассмотрению конкретных видов радиаторов.

Чугунные радиаторы.

Если говорить о чугунных радиаторах, то они относятся к старейшему виду приборов отопления основанных на циркуляции воды. И, говоря на чистоту, данный вид радиаторов по характеристикам пока не превзошли другие. Современные чугунные радиаторы благодаря новым технологиям и дизайну имеют очень привлекательный вид. Уменьшенному объему секций, а в связи с этим и уменьшение объема теплоносителя, позволяет управлять теплоотдачей современных чугунных радиаторов.

Данный вид радиаторов наиболее долговечен и устойчив к коррозии, при этом их срок службы составляет 50 и более лет. Также они хорошо переносят теплоноситель любого качества. Благодаря излучению теплового потока чугунных радиаторов помещение равномерно прогревается по всей высоте, что позитивно влияет на здоровье человека.

Рабочее давление чугунных радиаторов составляет 9 атм, а испытательное – 15 атм. Благодаря незначительному гидравлическому сопротивлению, радиаторы данного вида идеально подходят для системы отопления с естественной циркуляцией.

Таким образом, к положительным характеристикам чугунных радиаторов стоит отнести следующее:

  • высокая теплопроводность;
  • переносимость всех видов теплоносителей;
  • стойкость к высокому давлению в системе отопления;
  • низкая цена;
  • работоспособность даже при загрязнённом теплоносителе или с повышенной агрессивностью.

Недостатки чугунных радиаторов

  • большой вес;
  • хорошая тепловая инерционность (долгий нагрев и долгое остывание), что исключает и затрудняет использование автоматики;
  • трудности во время чистки радиатора от пыли;
  • шероховатая поверхность (данный недостаток в современных радиаторах отсутствует);
  • нуждается в протяжке межсекционных соединений перед установкой;
  • из-за большого объема необходимо больше теплоносителя;
  • дорогой и трудоемкий монтаж;
  • большая тепловая инерция.

Стальные радиаторы отопления.

Секционные стальные радиаторы состоят из штампованных стальных листов, способных выдерживать давление до 6 атм. Именно низкий показатель по давлению послужил причиной того, что данный вид радиаторов не пользуется большим покупательским спросом.

Преимущества стальных радиаторов

  • хороший уровень теплоотдачи;
  • возможность установки термостатов для регулировки температуры;
  • малая тепловая инерция;
  • хорошее соотношение цены и качества;
  • хороший ассортимент типоразмеров.

Недостатки стальных радиаторов

  • не подходит к системе отопления открытого типа;
  • негативно реагирует на слив теплоносителя;
  • уязвим к гидравлическим ударам;
  • не подходит к некоторым трубам с полипропилена.

Все эти недостатки практически исключили использование данного вида радиаторов в городских застройках. Основная сфера применения стальных радиаторов – частное домостроение или же в многоэтажных жилых домах с автономным отоплением.

Алюминиевые радиаторы отопления.

Приемниками чугунных радиаторов являются алюминиевые радиаторы. Данный вид секционных радиаторов имеет высокую теплоотдачу, а так же не большой вес (одна секция имеет массу 1-1,5 кг) и малую ёмкость (приблизительно 0,25 л), что позволяет автоматически управлять теплоотдачей радиатора.

Все эти качества позволяют алюминиевым радиаторам обеспечивать нагрев помещения очень быстро. Они так же рассчитанные на давление в 9 атм. Данный вид радиаторов относится к конвективно-радиационному типу.

Недостатки алюминиевых радиаторов

  • очень чувствительны к химическому составу воды;
  • не переносят гидроударов (скачков давления воды), которые характерны в многоэтажных домах;
  • подвергаются электрохимической коррозии, которая появляется из-за реакции алюминия с медными элементами системы отопления (теплообменники, трубы).

Таким образом, радиаторы данного типа лучше использовать в системах отопления с постоянным составом теплоносителя или с постоянным контролем химического состава теплоносителя.

Внимание! Запрещается использовать алюминиевые радиаторы с незамерзающими жидкостями из-за вступления алюминия с ними в химическую реакцию. Вследствие чего внутри радиатора образуется газ, который препятствует циркуляции теплоносителя (если Вам знакомо такое явление как «завоздушивание» системы отопления, то в этом случае не воздух попадает в радиатор, а газ образуется внутри). Таким образом, изначально планируя установку алюминиевых радиаторов, систему отопления надо проектировать таким образом, чтобы осуществлялось автоматическое сбрасывание воздуха. Если же радиаторы монтируются в уже существующую систему отопления, то на каждый отопительный прибор надо ставить клапан для сброса воздуха (газа).

Биметаллические радиаторы.

Радиатор данного вида – это сочетание двух или больше металлов в одном изделии. По внешнему виду биметаллические радиаторы похожи на своих алюминиевых собратьев, но имеют свои особенности. В конструкции радиатора данного вида теплоноситель течет по стальным трубкам, которые размещены в алюминиевых секциях, именно поэтому теплоноситель не вступает в реакцию с алюминием. В биметаллическом радиаторе Вы можете свободно применять незамерзающий теплоноситель. Качественный радиатор данного вида производитель покрывает антикоррозийной грунтовкой как снаружи, так и внутри.

Правда за счет использования стальных трубок секция биметаллического радиатора имеет вес больше чем алюминиевого.

Если говорить о давлении, то биметаллические радиаторы рассчитаны выдерживать до 30 атм. рабочего давления и 45 атм. испытательного при этом, не требуя специальных технических характеристик для циркуляции теплоносителя. Биметаллические радиаторы используются без ограничения по давлению.

Этот вид радиаторов относится к конвективно-радиационному типу. Срок эксплуатации изделия составляет 40 лет. Использования биметаллических радиаторов в частных домах не совсем целесообразно из-за относительно высокой цены и отсутствия мощных гидроударов.

Таким образом, до преимуществ биметаллических радиаторов надо отнести:

  • большой строк эксплуатации;
  • высокая прочность (изделие не боится гидравлических толчков, свойственных центральным системам отопления);
  • хорошие показатели по теплоотдаче ( в стандартных моделях, где расстояние между осями составляет 500 мм, теплоотдача до 190 Вт.);
  • устойчивость к коррозии (за счет контакта теплоносителя не с алюминием, а только со сталью);
  • быстрая реакция на регулировку термостата (способствует дополнительному удобству в управлении системой отопления);
  • красивый внешний вид изделия (дизайн и форма подходят к любому интерьеру).

Недостатки биметаллических радиаторов

  • высокая цена (по сравнению с другими видами радиаторов);
  • подверженнее ржавчине (в дешевых моделях, которые не защищены от коррозийных процессов).

Мы рассмотрели все виды секционных радиаторов отопления, какие лучше конкретно для Вашего частного дома или квартиры решать только Вам, при этом используя данную статью в качестве подсказки. Каждый вид радиатора требует определенные условия для его эксплуатации, учитывая общие возможности и состояние системы отопления в целом.

Секционные радиаторы

Приборы, состоящие из однотипных секций, соединенных вместе, внутри каждой из которых проведено от двух до четырех каналов, по которым движется теплоноситель.

Корпус с секциями собирается нужной тепловой мощности, длины, формы. Изготавливаются из различных материалов – стали, алюминия, чугуна, биметаллов.

Преимущества:

  1. Возможность устанавливать дополнительные секции или убирать лишние в зависимости от необходимой длины теплообменника и площади отапливаемого помещения.
  2. Повышенная теплоотдача, производящаяся методом излучения и конвекции.
  3. Увеличивая количество секций, повышается мощность радиатора.
  4. Низкая стоимость.
  5. Экономичность.
  6. Установка регуляторов температуры.
  7. Различное межосевое расстояние позволяет устанавливать отопитель повсеместно.

Недостатки:

  1. Стыки между секциями подвержены протечкам воды, а при резко возрастающем давлении могут разойтись.
  2. Сложности в уходе, связанные с удалением загрязнений в пространстве между секциями.
  3. Внутренняя поверхность секций имеет неровности, что создает засоры.

Панельные радиаторы

Состоят из двух обработанных антикоррозийной защитой металлических щитов, скрепленных между собой при помощи сварки. Внутри панелей по вертикальным каналам циркулирует теплоноситель, а к тыльной стороне присоединены ребра для увеличения площади нагреваемой поверхности в форме П.

Панельные теплообменники разделяются на одно-, двух -, и трехрядные, изготавливаются из стали.

Преимущества:

  1. Разнообразие размеров панельных щитов позволяет подбирать для отопления в соответствии с площадью помещения. В зависимости от габаритов увеличивается или уменьшается мощность. Большая площадь поверхности щитов обладает повышенной теплоотдачей.
  2. Благодаря малой инерционности, батарея быстро реагирует на смену температуры.
  3. Легкий вес.
  4. Благодаря компактной конструкции, размещение батареи возможно в труднодоступных местах помещения.
  5. Низкая стоимость.
  6. Для нагрева панельного радиатора необходимо в несколько раз меньше количества воды, чем для секционного.
  7. Эстетичный внешний вид.
  8. Удобство в монтаже из-за целостной конструкции.

Недостатки:

  1. Невозможность применения в системах с высоким давлением.
  2. Нуждаются в чистом теплоносителе без химических примесей и грязи.
  3. Невозможность увеличить или уменьшить размеры для отопления как в случае с секционным.
  4. При некачественной покраске защитным материалом возможно образование коррозии.
  5. Чувствительность к гидроударам.

Трубчатые радиаторы

Состоят из вертикальных трубок количеством от 1 до 6, соединенных нижним и верхним коллектором. Благодаря несложной конструкции обеспечивается беспрепятственная и эффективная циркуляция теплоносителя.

Уровень теплоотдачи зависит от толщины трубок и размеров самого агрегата, которые варьируются от 30 см до 3 м. Показатель рабочего давления, выдерживаемого трубчатыми моделями, составляет до 20 атмосфер. Производятся из стали.

Главное преимущество – устойчивость к перепадам давления. Закругленные края и форма трубок не позволяют скапливаться на их поверхности пыли и другим загрязнениям. Внешний вид стильный и современный, многообразие форм позволяет создать дизайнерскую модель для любого интерьера. Прочные сварные стыки исключают протекание воды.

Недостатки: подверженность коррозии и стоимость.

Благодаря конвекции, такие радиаторы основательно прогревают воздух помещения.

При создании комфортных условий для проживания внимание уделяется деталям, которые должны гармонично вписываться в дизайн жилого или общественного помещения. Часто при воплощении дизайн-проекта, требуется органично вписать в него каждый элемент.

Отопительный прибор также имеет разновидности форм, способных создавать целостность интерьера. К таким относятся вертикальные, плоские, зеркальные, напольные, плинтусные устройства из различных материалов.

Вертикальные радиаторы

Агрегаты с вертикальным размещением были созданы для тех случаев, когда в помещении невозможна установка.Это зависит как от дизайна интерьера, так и от габаритов или нестандартной формы жилой площади.

Вертикальный теплообменник можно сделать частью интерьера и не скрывать за декоративными элементами. Главное отличие – размеры, где длина превышает ширину, и вертикальное размещение на стене. Прибор такого типа незаменим в помещении с панорамными окнами.

Вертикальные радиаторы могут быть разнообразных конструкций – панельной, трубчатой, секционной, и изготовлены из различных материалов – чугуна, стали, алюминия. По способу подключения к отопительной системе различают боковое, нижнее и диагональное.

Преимущества:

  1. Большой ассортимент форм и размеров, цветовых решений.
  2. Компактность, которая достигается за счет уменьшения длины батареи вдоль стены.
  3. Декоративность выражается также в незаметности всех его крепежных и соединительных элементов.
  4. Простота монтажа, которая достигается благодаря небольшому весу и цельности его конструкции.
  5. Большая площадь для увеличения теплоотдачи.
  6. Быстрота нагревания.
  7. Для нагрева не требуется большого количества воды, что помогает экономить.
  8. Легкость в уходе.

Недостатки:

  1. Дорогостоящий
  2. Возможно падение теплотехнических характеристик отопителя по причине того, что воздух сверху всегда будет теплее нижнего. В соответствии с этим, верхняя часть будет отдавать меньше тепла, чем нижняя.
  3. Неравномерное распределение тепла по всей площади помещения вследствие того, что излучаемое тепло скапливается в верхней части комнаты.
  4. Рекомендуется встраивать батарею с редуктором для нормализации внутреннего давления.

В остальных случаях недостатки и достоинства соответствуют тем, которые свойственны каждому типу обычных батарей – секционным, трубчатым, панельным.

Факторы, влияющие на эффективность работы:

  1. Одно- или двухтрубная сема подключения в системе. Первая является менее экономичной в расходе воды, но простая в монтаже и не требует излишних затрат.
  2. Тип подачи воды в систему – верхний, нижний, боковой.
  3. Способ подключения к отопительной системе. Универсальным считается диагональное подключение.

Результативность теплоотдачи зависит от правильности подключения к системе обогрева. Перед установкой важно утеплить часть стены для сокращения тепловых потерь.

Плоские радиаторы

Для компактного размещения и освобождения пространства используются плоские модели.

Характеристики:

  • Гладкая лицевая панель, не позволяющая скапливаться на ней пыли.
  • Габариты – от 30 см до 3 м.
  • Расходуется малое количество воды, что позволяет легко регулировать при помощи термостатов.
  • Нижнее и боковое подключение.
  • Используется в качестве декоративного элемента, строгих форм или ярких цветов.

Функционирование аналогичное панельным и секционным: между двумя металлическими листами циркулирует теплоноситель, в случае, если проложен ТЭН, получается электрический плоский вариант.

Рабочее давление до десяти атмосфер, максимальный нагрев воды – 110 С. Различают однопанельные, двухпанельные и трехпанельные отопители.

Главное достоинство – компактные размеры и быстрый нагрев. Помимо этого, они легки в уходе, имеют привлекательный и стильный внешний вид. Декорация плоских теплообменников позволяет вписать в любой дизайн помещения, а зеркальная поверхность заменит зеркало. Малая глубина монтажа и хороший показатель теплового излучения.

Из недостатков невозможность установки во влажных помещениях во избежание возникновения коррозии, а также высокая стоимость.

Плоские и вертикальные должны оборудоваться устройствами спуска воздуха, поскольку такое расположение вызывает разницу во внутреннем давлении.

Напольные радиаторы

Радиатор, идентичный обычным настенным теплообменникам, но устанавливаемый на горизонтальную поверхность. Он состоит из теплообменника с циркулирующим в нем теплоносителем, окруженным пластинами из алюминия или стали и закрытого снаружи металлической обрешеткой или защитным кожухом.

Снабжен клапаном для удаления воздуха и подсоединяется к трубам с любым диаметром. Единственное отличие от настенных вариантов – напольный радиатор крепится к полу или автономно стоит на нем.

Характеристики:

  • Показатели рабочего давления до 15 атмосфер;
  • Температура нагрева внешнего корпуса – до 60 градусов;
  • Температура теплоносителя – 110 C;
  • Размеры в длину составляют до 2 м, в высоту в среднем – 1 м.

Изготавливаются из чугуна, алюминия, стали, биметаллов. Многие из моделей трансформируются из настенных в напольные и наоборот, при помощи кронштейнов.

Достоинства:

  1. Пожаро — и травмобезопасный.
  2. Равномерный обогрев помещения.
  3. Разнообразие форм и размеров под стиль интерьера и по желанию покупателя.
  4. Использование меди в теплообменнике улучшает антикоррозийные качества, увеличивает срок службы.
  5. Встроенное электронное и автоматизированное управление.
  6. Экономичность.
  7. Установка возможна в любом месте помещения, куда подводится труба с горячим водоснабжением.
  8. Обеспечение естественной конвекции.
  9. Встроенные дополнительные функции обогревают и очищают окружающий воздух.
  10. Напольный теплообменник – удобный вариант в помещениях, в которых нет возможности установки настенных из-за веса, или установлены панорамные окна.
  11. Компактные размеры.
  12. Повышенная теплоотдача.
  13. Устойчивость к механическим воздействиям.

Недостатки:

  1. Возможны проблемы с монтажом, поскольку установка напольного радиатора подразумевает подводку труб, скрытых под полом.
  2. Стоимость с медными трубами и алюминиевыми пластинами достаточно высокая. Чугунные модели стоят дешевле, но обладают меньшей теплопроводностью. Стальные напольные модели обладают малой теплоотдачей.

Радиаторы для ванной

Комфортную атмосферу в ванной комнате, отсутствие сырости, неприятного запаха, поддержание оптимального уровня влажности обеспечит правильно установленный радиатор.

Разделяют по способу нагрева и форме:

  1. Водяные, нагреваемые проточной водой

Присоединяются к отопительной системе дома по способу обычного настенного. Дополнительно может оснащаться терморегуляторами, с помощью которых устанавливается необходимая температура поверхности.

В качестве внешнего покрытия водяного агрегата рекомендуется использовать нержавеющую сталь, медь или латунь.

  1. Электрические

Функционирует автономно, внутри встроен нагревательный элемент, работающий от сети. Удобство монтажа. Не способен обогреть всю площадь ванной комнаты, поэтому целесообразно использовать его в совокупности с другими обогревателями, например, с системой теплый пол. К тому же подобный тип дороже в обслуживании, чем водяной.

  1. Комбинированные: водяные и электрические.

Способны функционировать от системы отопления и от сети. Из минусов – стоимость. Бывают простых форм и дизайнерских.

В зависимости от материала различают:

  1. Чугунные.

Плюсы: повышенная теплоотдача, дешевая цена, хороший срок службы.

Минусы: непривлекательный облик. Если отсутствует защитный полимерный слой, произойдет отслоение внешнего лакокрасочного покрытия, и батарея потеряет внешний вид.

  1. Стальные.

Минусы: подверженность коррозии, возникновение протечек со временем, которые под сильным давлением воды пробивают брешь.

  1. Алюминиевые.

Плюсы: легкий вес, компактный размер, привлекательный внешний вид.

Минусы: не подходят для системы с централизованным отоплением, поскольку не переносят гидроударов и загрязненного песком и химическими примесями, теплоносителя.

  1. Биметаллические.

Плюсы: срок службы (до 20 лет), хорошие показатели теплоотдачи, устойчивость к гидроударам и перепадам давления.

Минусы: стоимость.

  1. Инфракрасные.

Плюсы: удобное крепление в любом месте ванной комнаты, сохраняя полезную площадь помещения, возможность регулирования температуры, обогрев предметов, находящихся в комнате.

Минусы: высокая стоимость.

Батарею отопления в ванной комнате, независимо от типа и формы, можно закрыть декоративной панелью. Так поверхность не подвергнется внешним воздействиям при неизменном количестве излучаемого тепла.

Радиатор для квартиры

В многоквартирных домах не каждый агрегат может использоваться эффективно на протяжении долгих лет.

Необходимо учитывать особенности системы централизованного отопления:

  1. Теплоноситель имеет загрязнения в виде различных химических примесей, способных со временем вызывать коррозию.
  2. Твердые песчинки и прочие засоры с течением времени воздействуют на стены труб, взывая их истирание.
  3. Температура воды изменяется, так же, как и уровень кислотности.
  4. Скачки давления вызывают расхождение стыков сварных швов на стенках.

Параметры выбора:

  1. Указанное производителем рабочее давление в агрегате превышает давление в отопительной системе.
  2. Прибор отопления устойчив к гидроудару.
  3. Внутренняя поверхность стенок теплообменника должна быть со специальным защитным покрытием, защищающим от химического воздействия элементов друг на друга, а толщина стенок должна противостоять физическим воздействиям засоряющих частиц изнутри.
  4. Выбирать стоит с наибольшей теплоотдачей.
  5. Длительность срока службы.
  6. Внешний дизайн.

Варианты, подходящие для установки в квартире:

  1. Биметаллические.

Подходят по всем необходимым параметрам для установки и долгой службы в квартире многоэтажного дома. Выдерживают гидроудары, максимальное рабочее давление составляет до 50 атмосфер, внутренняя и внешняя обработка защитным покрытием сохраняет от коррозии и изношенности поверхности.

Легкий вес создает удобство при монтаже, а внешний вид привлекателен в любом интерьере. Единственный минус – дорогостоящий.

  1. Чугунные.

Долгий срок службы, толстые стенки, устойчивость к образованию коррозии, химически пассивный материал таких теплообменников создает условия для использования в квартире. Чугун долго сохраняет тепло по сравнению с другими материалами. Обогрев излучением эффективнее конвекции.

Хорошая теплоотдача, доступная цена, при сливании воды из системы внутренняя поверхность не ржавеет. Минусы –  слишком большие скачки давления чугун может не выдержать, имеет тяжелый вес и создает неудобства при монтаже.

Не подходят для установки в квартире:

  1. Стальные.

Не выдерживают давления, характерного для системы централизованного отопления, несмотря на хорошую теплоотдачу и экономичность использования ресурсов.

  1. Алюминиевые.

Алюминий быстро подвергается коррозии в соединении с водой с химическими примесями и ее уровнем pH, не выдерживает сильного давления в отопительной системе.

Подходят биметаллические и чугунные. Если высота дома составляет более пяти этажей, и в квартире изначально были установлены не чугунные батареи, рекомендуется монтировать биметаллические.

Радиатор для частного дома

Для правильного выбора отопителя в частный дом нужно опираться на следующие особенности автономной системы отопления:

  1. В отличие от централизованной отопительной системы, автономная работает при небольшом давлении и без примесей химических веществ.
  2. Отсутствие больших перепадов давления.
  3. Уровень кислотности воды относительно постоянный.

Перед выбором необходимо совершить точный расчет выделяемой тепловой энергии в соответствии с площадью помещений.

Следует учитывать тепловые потери здания, чтобы правильно подобрать мощность. Немаловажными факторами являются его размеры, а также соотношение цены и качества.

Особенности:

  1. Стальные.

Секционные и панельные типы представляют собой доступный по цене вариант с хорошей теплоотдачей и привлекательным внешним видом. В частном доме с большими оконными проемами позволяет перекрыть доступ холодного воздуха извне.

Трубчатые стальные аналогичны по положительным характеристикам, но цена более высокая.

Плюсы стальных теплообменников при использовании в частном доме: легкий вес, удобные размеры, долгий срок эксплуатации, экономичность и отсутствие окисляемости от некачественного теплоносителя.

Минусы: необходимость постоянной заполненности водой во избежание появления коррозии, обслуживание раз в три года для исключения засоров внутри батареи, а также чувствительность к механическим воздействиям.

  1. Алюминиевые.

Благодаря своей большой тепловой мощности, алюминиевый теплообменник подходит для автономной системы отопления. Для  длительной службы  нужно следить за уровнем pH воды.

При выборе подобного типа радиатора нужно сделать точный расчет по площади помещения, иначе существует риск перепада температур между полом и потолком. Должны быть снабжены датчиками температуры, давления и грязевыми фильтрами.

  1. Биметаллические.

Характеристики подходящие для использования в частном доме, но стоимость высокая. Поскольку автономная система отопления не требует сопротивления мощным скачкам давления и агрессивной среде теплоносителя, можно найти выгодный вариант с необходимыми для качественной службы параметрами.

Стоимость биметаллического радиатора окупится по причине длительности срока службы.

  1. Чугунные.

Благодаря тому, что чугунный радиатор медленно остывает, можно экономить на топливных ресурсах. Повышенная устойчивость к коррозии и прочность в соотношении с низкой стоимостью способны обеспечить длительный срок эксплуатации, что подойдет для отопления частного дома.

Недостаток – требуется периодический уход, чистка, покраска, необходимость прочного крепления чугунной батареи.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

  • Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
  • Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
  • Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
  • Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.


Угловые батареи отопления

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.
Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.


Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.


Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.


Плинтусные радиаторы отопления

Подбираем модель радиатора

Когда мы просматриваем фото, которые предоставляет каталог радиаторов отопления, мы можем оценить только внешний вид и дизайнерские характеристики того или иного прибора. Визуально невозможно определить качество и технические параметры батарей.


Различные модели радиаторов отопления

Выбирая типы батарей отопления, прежде всего, следует определиться со сроком их эксплуатации. Такой показатель будет зависеть от того, какое качество имеет изделие и в каких условиях оно эксплуатируется. И если вы живете в многоквартирном доме, ваши радиаторы центрального отопления будут снабжаться водой ужасного качества. Поэтому не стоит ставить батареи из алюминия в многоэтажном доме. Конечно, производители в современности устанавливают массу защитных технологий и обрабатывают внутренности батарей полимерами. Это, конечно, вариант получше, однако и подороже.

Что касается стальных и биметаллических батарей, то они тоже подвергаются коррозии, но в меньшей мере. В таком случае наиболее надежными будут чугунные батареи центрального отопления.

Стоит отметить, что существует еще один показатель, который нужно особенно учитывать, — это возможность выдерживать давление теплоносителя. Минимальный показатель – 7 атмосфер, однако специалисты рекомендуют выбирать радиаторы отопления с вентилятором на 15 атм – если система потерпит гидравлический удар.

На сегодняшний день многие потребители при выборе разновидности батарей отопления очень часто обращают внимание на такой параметр,  как дизайн. Конечно, это также важно. Но помните, что красота радиаторов ни в коем случае не должна быть в ущерб качеству и функциональности. Современные евро радиаторы отопления наряду с отличными техническими характеристиками обладают хорошим дизайном. Евро батареи для отопления можно удачно вписать практически в каждый современный интерьер.

В настоящее время много внимания уделяется такому вопросу, как экономия. Поэтому появились энергосберегающие батареи отопления. Такие устройства позволят сэкономить затраты на отопление. Их еще называют экономичные радиаторы отопления.

Инструкция по выбору батарей – упрощенный подход

Прежде чем купить или заказать новые радиаторы отопления, стоит бегло изучить каталоги крупных интернет-магазинов. Это позволит выяснить порядок цен и увидеть существующие типы батарей. Все конвекционные приборы водяного отопления делятся на 4 группы:

  • алюминиевые секционные;
  • биметаллические – секционные и монолитные;
  • чугунные;
  • стальные – панельные и трубчатые.

Лирическое отступление. Можно почитать отзывы и статьи на ресурсах, публикующих рейтинги изделий различных брендов. Но большой пользы информация не принесет – на форумах идут бесконечные споры и пишутся фейковые отклики, а рейтинги зачастую составляются по ТОП-10 производителей с первых страниц поиска.

Для подбора мощности радиаторов отопления нужно предварительно рассчитать количество теплоты, расходуемое на обогрев каждой комнаты. Способы расчета – по площади, объему либо тепловым потерям здания – опубликованы отдельной статьей. Как правильно выбирать батареи:

  1. Прикиньте стоимость будущей покупки, отсейте более дорогие и слишком дешевые варианты отопителей.
  2. Отберите модели, понравившиеся по внешнему виду, форме и цвету, удачно вписывающиеся в домашний интерьер. Обратите внимание на высоту батарей, чтобы они помещались в ниши.
  3. Если вы проживаете в квартире высотного дома (9 этажей и более), откройте страницу с техническими характеристиками выбранных радиаторов и узнайте максимальное рабочее давление воды – прибор должен выдерживать не менее 12 Бар.
  4. Для хозяев частных коттеджей параметр давления не представляет интереса – подойдут модели с любыми характеристиками. Если дом отапливается дровяным или угольным котлом, стоит проверить максимальную температуру теплоносителя – чем показатель выше, тем лучше.
  5. Поинтересуйтесь, какие способы подключения предусмотрены изготовителями отобранных батарей. Нижняя подводка позволяет лучше спрятать магистрали отопления, при боковом варианте трубы придется муровать в стене либо оставить на виду.
  6. Выясните вес изделия и способ монтажа – напольный или настенный. Узнайте, комплектуется ли радиатор установочными кронштейнами и футорками, в противном случае возникнут дополнительные расходы. Радиаторные вентили и кран Маевского обычно приобретается отдельно.
    Для инсталляции приборов понадобятся футорки, кран Маевского с ключом и подвесные кронштейны
  7. Сделайте окончательный выбор модели и определите размеры радиаторов по мощности. Как рассчитывается реальная теплоотдача 1 секции (панели), мы расскажем в конце данной инструкции.

Обратите внимание — мы не упомянули материалы изготовления и типы приборов. В действительности, этот фактор не играет большой роли. Современные радиаторы мало отличаются техническими параметрами, важным остается лишь показатель теплоотдачи. Нижний порог рабочего давления имеет значение только в многоэтажных зданиях.

Watch this video on YouTube

Дальше мы рассмотрим устройство и характеристики различных батарей, сравним их преимущества и недостатки. Но сначала развеем популярные мифы, придуманные рекламистами.

Мифы об отопительных радиаторах

С целью продвижения той или иной продукции, были придуманы три распространенных небылицы о приборах отопления, сделанных из различных материалов:

  • теплоотдача алюминиевых радиаторов значительно выше, чем стальных и чугунных;
  • радиаторы из чугуна массивны, поэтому долго греются и остывают, якобы хранят тепло;
  • в сети центрального отопления возникают гидроудары и давление, которое выдерживают только биметаллические обогреватели.

Примечание. Здесь перечислены основные устоявшиеся мифы, о других мы расскажем в процессе описания радиаторов.


По сравнению с черными металлами – сталью и чугуном – алюминий проводит тепло гораздо лучше. Подтвердим цифрами: коэффициент теплопроводности λ алюминиевых изделий – 209 Вт/(м•°С), стальных – 47 Вт/(м•°С), чугунных – всего 42 Вт/(м•°С). В чем загвоздка: обогревательные приборы изготавливаются не из чистого алюминия, а сплава группы АК12 – силумина, где присутствует 11—13% кремния и прочих примесей, указанных выше в таблице.

Цель добавки кремния – повышение прочности и коррозионной стойкости сплава. Физические свойства силумина другие, теплопроводность заметно ниже — 168 Вт/(м•°С). Учитывая толщину стенок батарей 4—5 мм, разница в теплоотдаче алюминиевых и железных приборов на практике незаметна. Поставьте в комнате 2 таких радиатора одинаковой мощности — вы не сможете определить, какой работает эффективнее.

Наилучший проводник тепла — медь. Из нее делают пластинчатые плинтусные обогреватели и медно-алюминиевые водяные конвекторы.


Камень преткновения — цены медных изделий. На правом фото изображен отопитель «Термия» стоимостью 70 у. е., размеры — 400 х 400 х 90 мм, тепловой поток — всего 430 Вт.

На передачу тепловой энергии от любой металлической батареи сильно влияют следующие факторы:

  • температура и расход теплоносителя;
  • площадь поверхности прибора;
  • перепад температур между воздухом помещения и водой в трубах.

Справка. Разность между средней температурой теплоносителя и нагреваемым воздухом комнаты зовется температурным напором (DT). Величина пригодится впоследствии, при расчете мощности приборов.

Оставшиеся мифы развеем по пунктам:

  1. При нагреве / остывании массивность чугуна не играет роли, поскольку его теплоемкость в 9 раз ниже, чем находящейся внутри воды (0.54 кДж/кг •°С против 4.18 кДж/кг •°С). Поэтому чугунная батарея будет остывать одновременно с теплоносителем, никак не дольше. Силумин и сталь охладятся быстрее, поскольку вмещают гораздо меньший объем воды.
  2. Гидравлических ударов внутри сетей централизованного теплоснабжения попросту не бывает. Максимальное давление в рабочем режиме – 10 Бар, испытательное – 12 Бар. Современные алюминиевые приборы спокойно выдерживают такой напор.

Watch this video on YouTube

Конструкция и преимущества алюминиевых приборов

Радиаторы данного типа изготавливаются способом литья под давлением или экструзии. Готовое изделие – вертикальная одинарная секция либо цельная неразборная батарея (обе разновидности выпускает известная фирма Rifar). Из отдельных секций набирается обогреватель требуемой мощности, способ соединения – резьбовой ниппель с прокладкой.

Внутри силуминовой радиаторной секции, показанной в разрезе на фото, проделаны 2 горизонтальных коллектора, между ними — вертикальный соединительный канал овального сечения. Наружная теплообменная часть — конвекционные ребра, покрытые термостойкой порошковой краской. Форму оребрения и число пластин определяет производитель.

Справка. Высота батареи считается по расстоянию между центрами горизонтальных коллекторов. Изделия из алюминия предлагаются в 3 стандартных исполнениях – 35, 50 и 80 см. Допустимое давление в радиаторах – 14…16 Бар, теплоотдача секции с межосевым расстоянием 500 мм – около 190 Вт по данным итальянского бренда Global.

Достоинства батарей из алюминиевого сплава:

  • малый вес;
  • привлекательный внешний вид;
  • эффективной теплоотдаче способствует большая площадь поверхности;
  • небольшая вместительность по воде – 0.2…1 л в зависимости от размера;
  • относительно невысокая цена 7…10 у. е. за секцию, китайские модели – от 5 у. е.

Недостатком алюминия считается низкая коррозионная устойчивость, хотя на практике обогреватели служат в квартирах с центральным отоплением по 20 лет. Утверждение следует относить к частным домам, где в качестве теплоносителя применяется слишком жесткая вода, насыщенная солями магния и кальция.


Методика сборки секционного обогревателя на резьбовых ниппелях с прокладками из резины EPDM

Второй минус присущ любым секционным батареям – при заливке незамерзающего теплоносителя на стыках возникают протечки. Цельные модификации, например, «Рифар Монолит», не испытывают подобных проблем.

Плюсы и минусы биметалла

Как несложно догадаться по названию, обогревательные приборы сделаны из 2 металлов – силумина и стали. Внешне батареи неотличимы от алюминиевых секций, а вот внутри коллекторов и вертикальных каналов заделаны железные трубки, сваренные между собой. Стальной каркас призван решить 2 задачи:

  • защита силуминовой части от химического воздействия теплоносителя в старых централизованных системах;
  • повышение надежности радиатора путем увеличения порога рабочего давления до 20…30 Атм.


Для справки. Существуют биметаллические модели с двойными вертикальными каналами, сделанными ради улучшения протока воды и теплообмена. Пример – линейка неразборных батарей Rifar SUPReMO, изображенных ниже на фото.

По остальным техническим характеристикам биметалл мало отличается от алюминия – мощность 1 секции, вес и вместительность практически одинаковы. Эксплуатационные преимущества радиаторов тоже сохраняются, но появляется парочка недостатков:

  • цена батарей выше на 30—50%, например, оригинальная биметаллическая секция фирмы Global Style Plus с межосевым интервалом 500 мм стоит около 15 у. е. (970 руб.);
  • из-за разных коэффициентов теплового расширения силумина и стали трубный сердечник может лопнуть по сварным стыкам, произвести ремонт и заделать протечку – нереально.


В монолитной конструкции коллекторы соседних секций соединены сваркой. Особенность изделий «Рифар» — 2 вертикальных канала

Важное дополнение. В продаже иногда встречаются неполноценные биметаллические радиаторы со стальными трубками, заделанными только внутрь коллекторов. Вертикальный канал секции остается незащищенным.

Особенности чугунных «гармошек»

Устройство батарей, изготовленных методом литья из серого чугуна, хорошо знакомо большинству домовладельцев. Как и алюминиевый «собрат», отопитель набирается из отдельных секций, скручиваемых ниппелями через прокладки (нужен длинный торцевой ключ).

Присутствующие на рынке чугунные батареи условно делятся на 2 группы:

  1. Изделия советского образца марки МС-140, межосевой интервал стандартный – 300 и 500 мм.
  2. Дизайнерские модели, отлитые в стиле модерн, ретро и так далее. Расстояние между пробками – произвольное.

Недорогие «гармошки» серии МС существенно проигрывают любым радиаторам по внешнему виду, используются преимущественно в производственных помещениях. Теплоотдача секции 50 см составляет 160 Вт, рабочее давление – до 9 Бар, вмещаемый объем воды – 1.45 литра. Стоимость — от 6 у. е. (420 руб.).


Внешность современных ретро-батарей (слева) разительно отличается от советских «гармошек» МС-140 (справа)

Красивые дизайнерские батареи от разных брендов сильно отличаются по габаритам, мощности и другим параметрам. Ниже в таблице указаны характеристики и цены декоративных обогревателей от чешских, турецких и российских брендов (без учета стоимости декоративной запорной арматуры).

Примечание. Цифры после названий изделий обозначают межосевое расстояние и толщину обогревателя в миллиметрах.

Чугунные «гармошки» надежны в работе, долговечны и совершенно не боятся коррозии. По внешнему виду ретрорадиаторы уверенно занимают первую позицию среди всех отопительных приборов. Теперь раскроем отрицательные моменты:

  • заоблачная цена дизайнерских секций – это заметно по таблице;
  • чугун хрупок, раскалывается от ударных нагрузок;
  • солидный вес изделия;
  • батарея вмещает в 2—4 раза больше теплоносителя, нежели радиаторы других типов.


Обогревательные приборы в стиле Модерн от чешского бренда Viadrus

Так называемая инертность чугунных секций объясняется как раз повышенной вместительностью. Два литра воды остывает значительно дольше, чем 0.2—0.6 л в алюминиевой секции. Особо тяжелые модификации, например, Retro Style Anerli, производятся в напольном варианте и оснащаются ножками.

Достоинства стальных радиаторов

Производители предлагают 2 варианта железных батарей:

  • панельные – плоские и профильные;
  • вертикальные трубчатые (секционные).


Устройство стандартной панели (слева) и вертикальная дизайнерская модель (справа)

Замечание. Обе разновидности выпускаются в дизайнерском вертикальном исполнении (смотрите выше на фото). Известные на постсоветском пространстве бренды: Kermi, Korado, Purmo, Arbonia и другие.

Греющие панели свариваются из штампованных стальных пластин толщиной 1.2…1.5 мм. Сбоку или снизу радиатора устанавливаются штуцеры для присоединения подводок. Между панелями крепится конвективное оребрение. Батареи делятся на типы в зависимости от количества нагревательных панелей и профильных оребрений, как показано в таблице.

Эксплуатационные показатели панельных обогревателей (взяты по данным немецкого радиатора «Керми» тип 22, монтажный размер 100 х 50 см):

  • допустимое давление – до 10 Бар;
  • тепловая мощность 1550 Вт при температуре воды на подаче 75 °С, обратке — 65 °С;
  • объем теплоносителя – 5.4 л;
  • масса единицы – 28 кг, цена – 95 у. е. (6300 руб.).

Характеристики трубчатых радиаторов не слишком отличаются от панельных. Если взять двухрядный прибор Arbonia 3050/22, сопоставимый по размерам с рассматриваемым вариантом «Керми» (500 х 1014 мм), получим мощность 1481 Вт при одинаковом рабочем напоре и массе 25.9 кг. Только цена изделия другая – 430 у. е.


Трубчатые радиаторы «Арбония» в горизонтальном и вертикальном исполнении

Поскольку мы рассматриваем доступные по цене варианты, перечислим плюсы панельных батарей:

  • стальные панели – самый бюджетный вариант среди всех радиаторов;
  • устойчивость к химической коррозии;
  • приемлемый дизайн и внешний вид;
  • цельная конструкция позволяет заливать в систему антифриз и не бояться протечек;
  • возможность подбирать мощность без изменения размеров – за счет добавления греющих панелей и ребер (от 1 на Тип 10 до 3 шт. на Тип 33).

Минусом радиаторов считается невысокий порог эксплуатационного давления – 6…10 Бар. Мы не станем это опровергать, но предложим посмотреть видео нашего эксперта, где недорогая стальная панель накачивается опрессовочным насосом до разрыва сварного шва (давление свыше 20 Бар):

Watch this video on YouTube

Как узнать реальную теплоотдачу

Подбирая приборы отопления в интернет-магазине, трудно отыскать реальные показатели мощности панели либо одной секции. Продавцам выгоднее декларировать максимальную теплоотдачу, которая практически недостижима при обогреве загородного коттеджа или квартиры. По паспорту температура воды в подающем трубопроводе должна достигать 90 градусов, обратном – 70 °С, комнатного воздуха – 20 °С.

Справка. В современных бытовых теплогенераторах температура нагрева ограничена на уровне 80…85 градусов.

Подбор секций по теплоотдаче мы рекомендуем делать так:

  1. Откройте официальный сайт производителя понравившейся батареи и скачайте инструкцию по эксплуатации прибора. В ней точно указано, при каком температурном напоре DT радиатор выдает номинальное количество тепла. Ориентируйтесь на режим 70 / 50 °С.
    Мощность стальных панелей Kermi в зависимости от размера и температурного режима – пример таблицы
  2. Если инструкция отсутствует, принимайте данные изготовителя за истину и умножайте теплоотдачу на повышающий коэффициент 1.5—1.8. Сделав полуторный запас, вы точно не прогадаете.
  3. Последние радиаторы однотрубной системы подбирайте с двойным запасом, поскольку они получают наименьшее количество тепловой энергии.

Самый точный способ подбора – расчет теплопередачи по заданному температурному напору. Алгоритм вычислений подробно изложен в соответствующем материале.

Типы конструкций батарей

По конструкции теплообменники бывают:

  • секционные;
  • панельные;
  • трубчатые;
  • пластинчатые.

Секционные радиаторы

Секционные теплообменники состоят из одной или нескольких секций, герметично соединённых между собой. Внутри каждой секции проведены каналы, по которым циркулирует теплоноситель.

К достоинствам таких батарей относится возможность добавления дополнительных секций.

Радиатор обогревает помещение двумя способами: теплоотдачей и конвекцией, что обеспечивает быстрый прогрев воздуха. Стоимость секционных радиаторов невысока.

Панельные

Панельные теплообменники представляют собой соединённые между собой металлические листы. На каждом листе с внутренней стороны выдавлены выемки. При соединении двух листов получаются своеобразные секции, по которым циркулирует теплоноситель.

Преимуществами панельных радиаторов является многообразие модельного ряда, что позволяет подбирать дизайн отопительного прибора в соответствии с интерьером. Панельные калориферы имеют небольшой размер, поэтому их можно устанавливать в любом, даже труднодоступном, месте.

Трубчатые

Такие теплообменники состоят из нескольких трубок, приваренных к коллектору.

Благодаря особенностям конструкции обеспечивается бесперебойная циркуляция теплоносителя.

К преимуществам такого калорифера относится устойчивость к гидроударам. Такие батареи компактны и имеют оригинальный внешний вид.

Пластинчатые батареи представляют собой изогнутую трубку с приваренными к ней вертикальными пластинами. Они обогревают помещение посредством конвекции и излучения. Ярким примером пластинчатого радиатора является медный.

Дополнительные советы по монтажу

На эффективную, надежную работу системы отопления, влияет не только правильный выбор вида радиатора отопления.

Есть несколько простых правил монтажа:

  • Расстояние до стены, не менее 4 см.
  • Расстояние до пола и подоконника – не менее 10см.
  • Размер не более 75% ширины обустраиваемого проема.

Расстояния влияют на правильное распределение потоков воздуха, обеспечивая равномерное и быстрое прогревание помещения. Кроме того, расстояния важны для пожарной безопасности, если пол состоит из горючих материалов (паркет, доски, линолеум).


Радиатор располагают в оконных нишах, в местах доступных для осмотра, ухода, ремонта. Стандартная ширина радиатора на 75% уже проема

Применение декоративного экрана снизит эффективность до 15-20%. Неправильное подключение к подающей и обратной трубам сократит производительность до 20%. Самое эффективное решение – подключение подающей трубы к верху радиатора, а отвод – снизу радиатора.

Информация о способах подключения приборов отопления, учитывающая требования строительных нормативов, приведена здесь.

Выводы и полезное видео по теме

Полезные советы от специалистов помогут разобраться с выбором прибора отопления:

Самым лучшим выбором радиатора отопления можно считать тот, при котором, достигается наибольший комфорт и уют. Радиатор может быть незаметным или наоборот – быть частью общего дизайна. Но самое главное – надежность и никаких хлопот.

  • https://www.calc.ru/Radiatory-Otopleniya-Tipy-I-Vidy-Radiatorov-Otopleniya.html
  • https://vash.market/dom-i-dacha/stroitelstvo-i-remont/otoplenie-i-ventilyatsiya/vidy-radiatorov-otopleniya.html
  • https://otoplenie-doma.org/vidy-radiatorov-otopleniya.html
  • https://otivent.com/kakie-radiatory-otoplenija-vybrat
  • https://ogon.guru/otoplenie/radiatori/
  • https://sovet-ingenera.com/otoplenie/radiator-obogrev/kakie-radiatory-otopleniya-luchshe.html

Источник

Статья по теме: футеровка котлов

Комментировать
0
169 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
