Тонкости работы теплого водяного пола от газового котла в доме

Когда наступает зима, включается центральное отопление, а это значит, что из бюджета семьи будет уходить больше денег на то, чтобы содержать свой дом в тепле и комфорте. Чтобы сэкономить деньги, время и пространство, существуют теплые водяные полы, установку которых может позволить себе каждый. Причем для монтажа не придется вызывать специальную бригаду – вы вполне можете справиться с этим самостоятельно.

Особенности

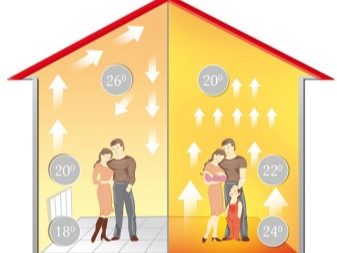

Водяной теплый пол – это система, которая использует циркуляцию горячей воды в трубах в качестве источника энергии. Принцип работы прост: под финальным покрытием устанавливаются гибкие трубы, по которым и течет горячая вода. Обычно её берут либо от центрального отопления, либо от газового котла.

Любой знающий человек порекомендует использовать газовый котел. Дело в том, что центральное отопление включается только в осенне-зимней период, когда средняя температура за день достигает определенной нормы. То есть в остальное время теплый водяной пол никакой пользы не приносит.

Если вы хотите не быть в зависимости от времени года, то установите газовый котел.

Виды

Домашний обогрев делится на несколько типов. Это зависит от ряда факторов. Например, по расположению теплый водяной пол делится на вариант для дома и для квартиры.

На самом деле, теплый водяной пол чаще устанавливают в частном доме, построенном из газобетона. За счет него проводится равномерный обогрев дома. В своем доме вы не зависите от центрального отопления, имеете возможность провести дымоотвод и вентиляцию. Такой пол подходит для непредсказуемых климатических условий в России, поэтому он распространен среди дачников, которые проводят много времени в загородном доме. С таким полом можно в любое время года приезжать туда, а не дожидаться теплого периода, когда дом за счет температуры воздуха вокруг сможет прогреться самостоятельно.

В квартире же могут возникнуть проблемы с установкой водяного теплого пола. Старые дома не приспособлены для этого – пол неровный, система отопления старая, управляющая компания тем более вряд ли пойдет на риски и не даст согласия на монтаж пола. В новостройке же ситуация может быть другой. Плюс ко всему, нужно письменное согласие от компании, обслуживающей дом, на то, что монтаж такого пола действительно разрешен. В противном случае можно получить штраф.

Принцип работы

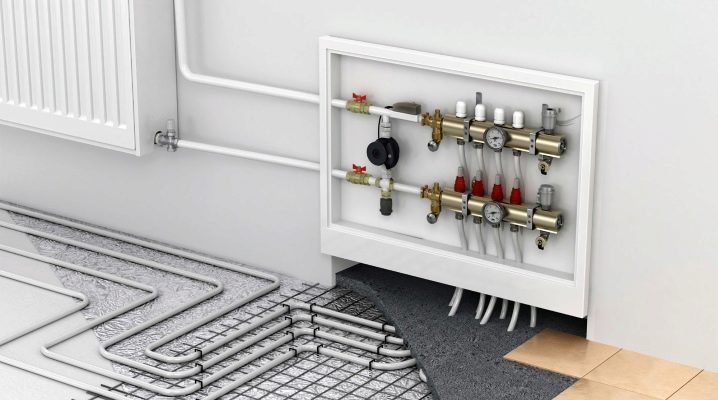

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

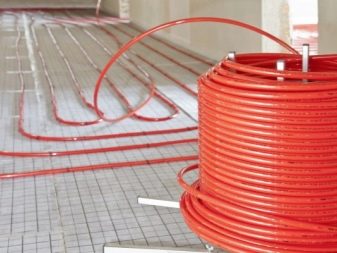

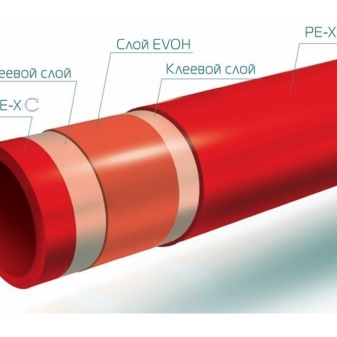

При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб.

Характеристики труб:

  • Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
  • Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
  • Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

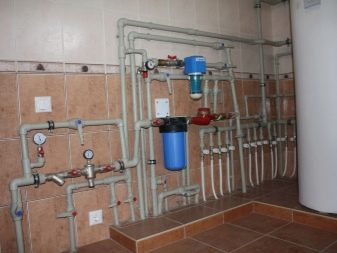

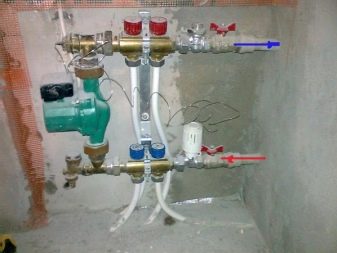

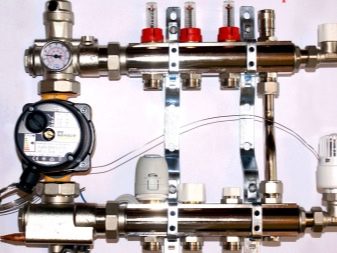

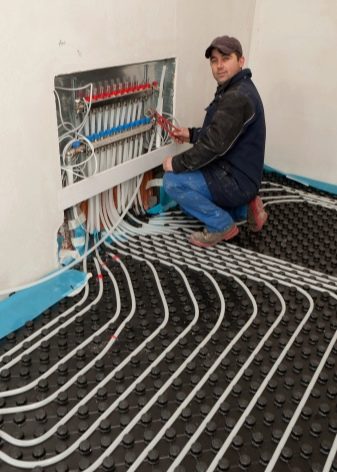

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

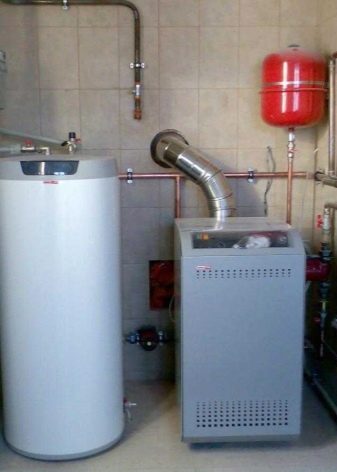

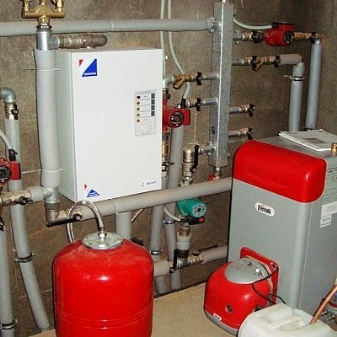

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

  • Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
  • Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.
  • Возможность обогревать квартиру независимо от сезона.
  • Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
  • Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
  • К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.
  • Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
  • Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
  • Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

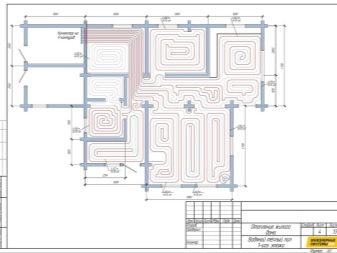

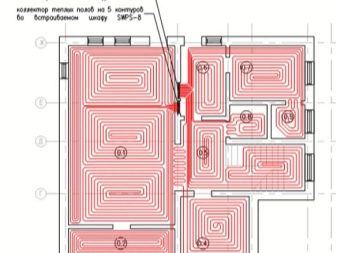

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

  • Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
  • Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
  • Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

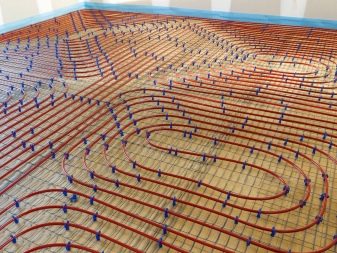

  • Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
  • Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

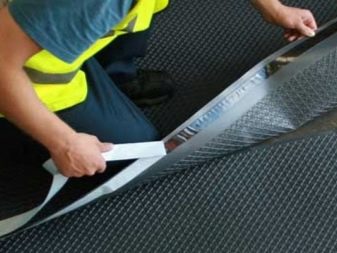

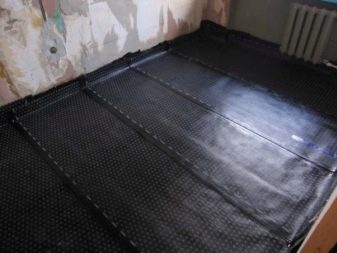

  • Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

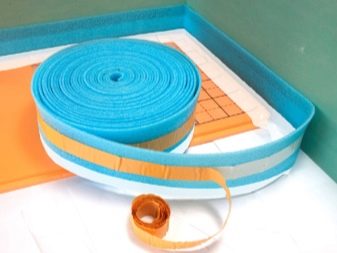

  • Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
  • Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.

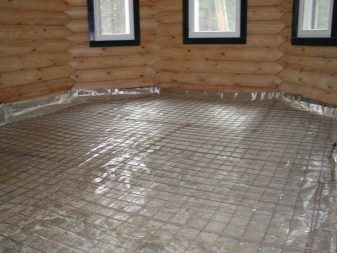

  • Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.

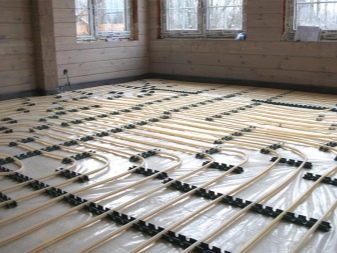

  • Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.

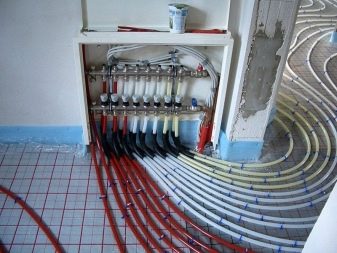

  • Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
  • Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
  • Стяжка пола – производится после укладки контуров.

Схема подключения

Схема подключения системы теплого пола для всех устройств практически одинакова.

Можно присоединиться:

  • к колонке;
  • насосом к конденсационному напольному газовому котлу;
  • к системе общего или индивидуального отопления;
  • к радиаторам.

Главное этом – купить готовый коллекторный набор, с помощью которого можно подключить трубы-теплоносители.

С помощью него также можно регулировать температуру теплоносителей, а также рассчитывать расход газа.

Особое внимание следует уделить обеспечению ГВС. Главная задача системы – постоянная подача воды с достаточным температурным показателем. Выбрать и организовать работу подходящей системы важно для каждого, кто решил смонтировать теплый пор у себя в доме.

Проектирование системы можно проделать самостоятельно, но здесь велик риск ошибиться, т. к расчеты должны быть точными. В этом случае лучше обратиться к специалисту или проектировочной компании, но на это могут уйти определенные деньги. Стоит помнить об этом моменте.

По поводу самого монтажа – нужно рассчитать расходы все элементы, а точнее:

  • теплоизоляционный слой;
  • армирующая сетка;
  • трубопровод;
  • коллектор;
  • контуры;
  • арматура и автоматика;
  • насосно-смесительный узел;
  • оппрессовка и заполнение системы жидкостью.

Последний этап работ – наладка, в которую входят все финальные проверки. Здесь подбирается нужная температура циркулирующей жидкости.

Советы профессионалов

Специалисты при установке теплого водяного пола с газовым котлом рекомендуют устанавливать и дымоход. Также в этом случае есть необходимость подключить систему экстренной продвуки контуров. Это на случай, если произойдут какие-то поломки.

Можно поставить баллоны для сжатого воздуха, с помощью которых есть возможность сохранить нужную вам температуру при сильных морозах. Объясняется это тем, что внутри имеются некоторые растворы, которые не позволяют им замерзнуть.

При покупке труб подойдите к этому делу ответственно. Неправильный выбор может привести к плохим последствиям. Обращайте внимание на популярность производителя, на маркировку, а также на характеристики. На них должна быть надпись: «Максимальное давление – 10 бар». Больший показатель недопустим.

Если у вас возникают какие-то трудности, то обратитесь за помощью к консультанту магазина.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

Такой пол успешно заменит любой ковер и не будет собирать пыль в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

Источник

Монтаж. Теплый водяной пол на маты вместо арматурной сетки. Все по уму

Еще по теме: колпаковые печи чертежи

теплый пол от газового котла своими руками

Монтаж теплого пола с газовым котлом пошагово

Как выполнить подключение тёплого водяного пола в доме от газового котла?



Для напольного жидкостного обогрева в доме устанавливают котёл или печь. Если имеется возможность, то в качестве нагревательного оборудования используют котёл на газе. Эксплуатировать его несложно, расходы на систему отопления будут минимальными.

Оборудование устанавливают специалисты из государственной газовой службы. Они выполняют проект, подключают агрегат к газовой магистрали. Систему отопления и водопровод горячего водоснабжения подсоединяют к котлу самостоятельно. Что представляет собой котёл? Как подключить его к напольному обогреву?

Характеристики газового котла

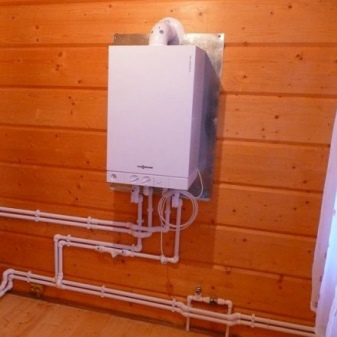

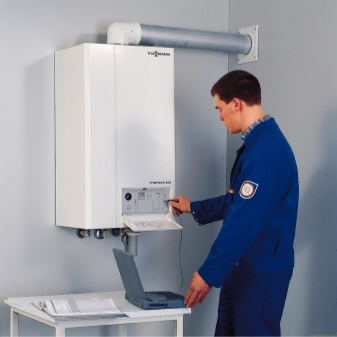

Для обогрева небольших площадей устанавливают настенные котлы. Их располагают на кухне или в ванной комнате. Производители предлагают оборудование в различном оформлении, поэтому настенный агрегат только дополнит оформление помещения. Оборудование имеет контур для системы отопления и выход для горячего водоснабжения.

Для напольных котлов оборудуют котельную. Для отделки стен, пола и дверного полотна помещения используют огнеупорные материалы. Дымоход выполняют из стали. Для настенного агрегата достаточно гофрированной трубки, чтобы вывести отработанные газы.

Напольное оборудование более мощное. Оно рассчитано на обогрев комнат большого коттеджа. В них может быть несколько контуров: для напольного и для радиаторного отопления.

  • Котёл представляет собой колбу, в которой находится теплообменник. Он выполнен из меди или из чугуна. В нём происходит нагрев воды.
  • Газовая горелка располагается внизу. Топливо подаётся через форсунки. Для розжига используют пьезоустройство.
  • Оборудование оснащено автоматическим управлением. Его представляет циркуляционный насос, термостат, который контролирует температуру теплоносителя.
  • Внизу имеются выходы для системы отопления и для ГВС.

Горячая вода из котла поступает к системе отопления. Отдавая тепло, она охлаждается и по обратному контуру возвращается в теплообменник. Если комнат в коттедже много, требуется различная температура воздуха, то устанавливают смесительный коллектор с узлом автоматики.

Мощность нагревательного оборудования выбирают исходя из площади, на которой устанавливают систему отопления. Для обогрева 10 м2 требуется энергии в 1 кВт. Для коттеджа выбирают котлы мощность в 35-40 кВт. Для небольших домов достаточно оборудования мощностью 9-15 кВт.

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

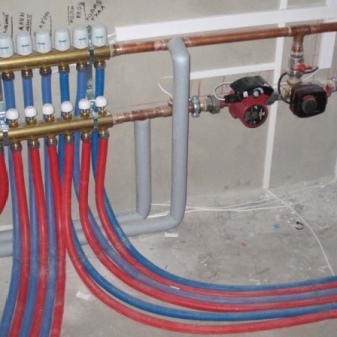

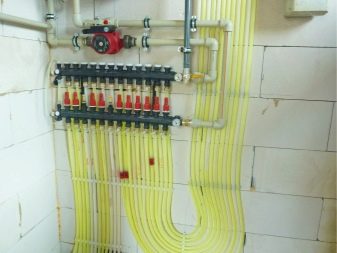

Гребёнка состоит из подающего и обратного коллекторов. Они представляют собой трубки, которые оснащены воздушными патрубками, автоматическими устройствами.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

При перегреве пластика расширителем, может происходить деформация внутреннего слоя трубы, несмотря на то, что внешне соединительный узел выглядит в пределах нормы. Сужается диаметр трубы. Жидкость не может проходить в магистраль или выходить из неё. Циркуляции воды не происходит. Система отопления не работает.

Требуется удалить соединительный узел, установить новый переходник в соответствии с технологическими требованиями.

  • Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
  • С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
  • Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
  • Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Установка дополнительной автоматики

Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.

Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.

Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.

Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.

  • Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
  • В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
  • Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.

Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.

На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.



Загрузка…



Источник

Водяной тёплый пол со стяжкой и люком в полу

Смотрите также: как сделать казан своими руками

теплый пол от газового котла своими руками

Как выполнить подключение тёплого водяного пола в доме от газового котла?

Теплый водяной пол своими руками от газового котла в доме: схемы подключения к системе отопления, как правильно подключить в квартире

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

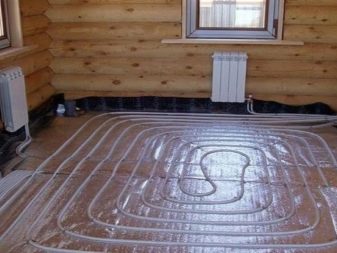

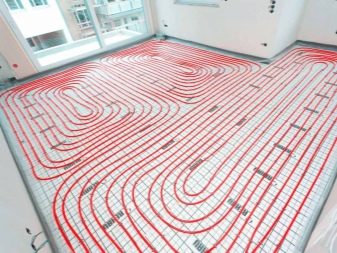

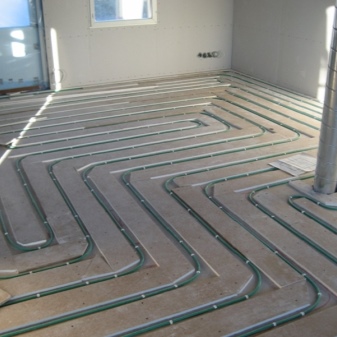

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

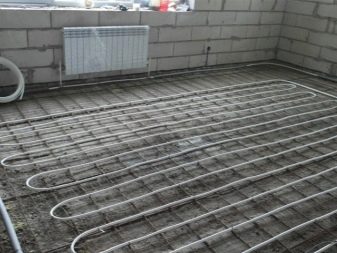

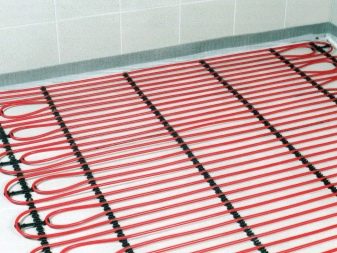

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

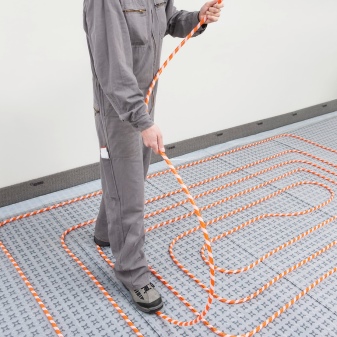

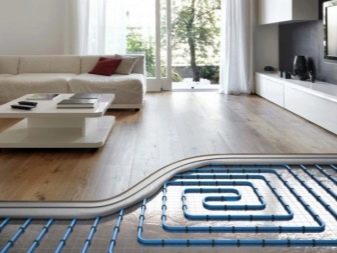

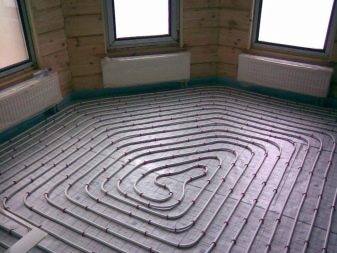

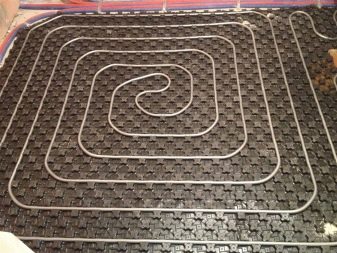

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Расход тепла на вентиляцию

Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:

Qвозд = cm (tв – tн), где:

  • Qвозд – искомое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Для определения потребности в тепле всего здания остается сложить величину QТП для дома в целом со значением Qвозд. Мощность же котла принимается с запасом на оптимальный режим работы, то есть, с коэффициентом 1.3. Тут надо учесть важный момент: если вы планируете использовать теплогенератор не только для отопления, но и для подогрева воды на ГВС, то запас мощности должен быть увеличен. Котел обязан эффективно работать сразу в 2 направлениях, а потому коэффициент запаса надо принимать не менее 1.5.

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце

Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

Устройство напольного отопления без стяжки

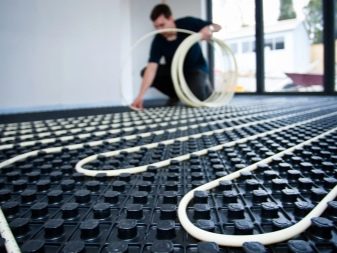

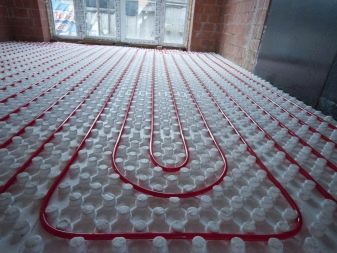

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Прямое соединение с двухтрубной радиаторной сетью

Врезка контура тёплого пола в двухтрубную радиаторную сеть может использоваться только при соблюдении ряда условий:

  • размер обогреваемой площади не превышает 100 м2;
  • поступление тепла обеспечивается газовым котлом, поддерживающим температуру на уровне 40-50°C;
  • высокая производительность циркулярного насоса в котельной.

При использовании данной схемы монтируемые элементы подключаются сразу к двум трубопроводам: подающему и обратному.

Такой метод допустим, но имеет серьёзные недостатки:

  • большая часть воды будет двигаться по пути наименьшего сопротивления и просто попадёт в основную магистраль вместо того, чтобы заполнить греющий контур;
  • в холодное время года при более сильном разогреве котлов в отапливаемой комнате становится душно;
  • в помещениях, где пол выложен кафелем, создаётся эффект парилки (кроме того, в ванной и санузлах не требуется постоянное отопление).

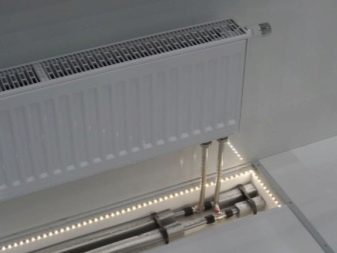

План прямого подсоединения к двухтрубной системе отопления радиаторами

Если пытаться врезать контур в разрыв обратной магистрали, то гидравлическое давление всей ветви снизится, как и расход теплоносителя, снизится. Это приведёт в нерабочее состояние и теплый пол, и радиатор.

Важные составляющие

Стандартная схема подключения теплого пола водяного включает:

  • Трубы – предпочтительнее из полимеров.
  • Узел смешения теплого пола, работающий на нормирование температуры жидкости до оптимальных значений порядка 50°С.
  • Коллекторы, предназначенные для распределения жидкости по контурам.
  • Приборы управления.

Регулировка подачи горячей и остывшей жидкости во входную гребенку осуществляется посредством заслонки. При показаниях датчика ниже оптимальной температуры объем горячего теплоносителя – больше остывшего. В противоположной ситуации будет преобладать холодная жидкость.

Отдельное подключение от котла

Если требуется обогреть пол сразу в нескольких комнатах, то вариант с подключением к имеющемуся радиаторному отоплению сразу отпадает. Потребуется установка распределительной гребёнки и дополнительных трубопроводов таким образом, чтобы у каждого помещения была своя подача и обратка.

Если всё необходимое уже есть, то методы подсоединения могут быть следующими:

Установка термоголовок, оценивающих степень нагрева обраток, на гребёнку (допускается, если общая длина контуров – не более 50 м).

Смысл первого метода прост – это просто реализация варианта с применением регулирующих термостатических головок в отношении сразу нескольких подключённых труб. Наличие нескольких RTL позволяет контролировать нагрев пола в каждом помещении отдельно. Прогон теплоносителя обеспечивается насосом, который находится в настенном газовом котле или в топочной.

Монтирование смесительного узла (конструкцию дополняет двухходовой клапан и коллектор).

Клапан устанавливается на подающий трубопровод. Его работу контролирует термоголовка, оснащённая термодатчиком выносного типа, который помещается внутрь коллекторной трубы, либо фиксируется на её внешней поверхности. При повышении температуры воды происходит закрытие клапана. Также допускается установка дополнительной насосной конструкции, которая будет перекачивать жидкость по всем виткам тёплого пола.

Схема подключения теплого пола от котла

Смесительный узел с трёхходовым термовентилем. Принцип работы подобных конструкций уже был приведён выше. Данный вариант является более удачным решением. Он в большей степени рассчитан на значительный расход теплоносителя без перегрузок.

Несмотря на наличие неоспоримых достоинств второй и третий вариант подойду далеко не всем, поскольку требуют серьёзных временных (на проведение работ по монтажу) и денежных (на покупку необходимого оборудования) затрат.

Упрощённая схема подключения тёплого пола к котлу

Схема упрощённая в том смысле, что на ней показаны только основные — «большие» — элементы:

Полагаю, всё на этой схеме легко узначаемо. Если же что-то попалось незнакомое, то познакомиться с ним можно в разделе про оборудование для водяных тёплых полов.

Эта же схема, но более… э-э… схематично представлена ниже:

К — напольный котел; ТК — трехходовой клапан; Н — циркуляционный насос; КП и КО — коллекторы подающий и обратный; ТП — теплый пол; Б — бак расширительный; Т — комнатный термостат; ТР — термореле (сервопривод)

Насос ставится перед коллектором на подаче; перед насосом – трехходовой клапан. Трёхходовой клапан и циркуляционный насос вместе образуют смесительный узел, который можно сделать своими руками или можно раскошелиться на готовый, в сборе, который тоже присоединяется к коллектору.

Структура системы

Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.

Водяной теплый пол по деревянному перекрытию

Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.

Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.

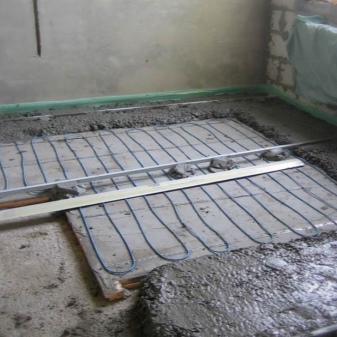

Структура теплого пола, выполненного монолитным способом

Как видите, пирог пола при монолитном исполнении состоит из:

  • чернового основания;
  • фольгированного утеплителя;

Фольгированный утеплитель

  • системы труб с теплоносителем;
  • пескоцементной стяжки.

Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.

Что влияет на энергопотребление теплого пола

Принцип работы водяного пола

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.

Схема работы водяного теплого пола

Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.

  1. Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
  2. Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
  3. Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.

Коллектор для теплого пола

Какие трубы для тёплого пола лучше

В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:

PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;

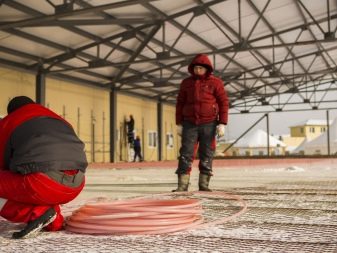

Трубы для теплого пола (PEX)

  • PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
  • PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;

Металлопластиковые трубы PERT/AL/PERT

очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.

Нержавеющая гофрированная труба

Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.

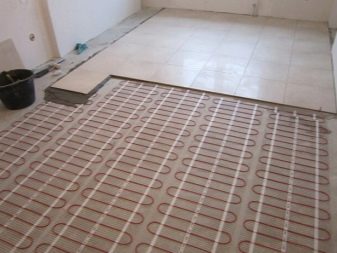

Варианты укладки труб теплого пола

Полезные советы

Чтобы отопительная напольная система от газового котла работала в правильном режиме, соблюдайте некоторые правила. Специалисты рекомендуют следующее:

При монтаже газового котла обязательно установите дымоход и дополнительно систему экстренной продувки контуров. Это необходимо на случай поломки.
Установите баллоны, имеющие сжатый воздух

Они дают возможность бесперебойно работать при самых низких температурах воздуха.
Приобретайте котлы, коллекторы и остальные комплектующие только у проверенных производителей.
Максимальное давление для теплого водяного пола – 10 бар.
При покупке газового котла обратите внимание на набор функций, так как некоторые модели нельзя использовать для водяного теплого пола.
Старайтесь устанавливать котел в жилом помещении, а не в подвале и т. д., так как в случае неисправности в зимний период происходит перемерзание системы.
Не делайте верхнюю стяжку, пока не проверите работоспособность системы (опрессовку).

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Установка дополнительной автоматики

Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.

Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.

Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.

Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.

  • Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
  • В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
  • Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.

Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.

На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.

Теплый пол (принцип работы)

Заголовок
Теплый пол (принцип работы)
Заголовок
Водяной теплый пол своими руками. Часть 3. Как сделать стяжку
Заголовок
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Полноценная система коллекторов

Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

Запорные краны на входе и выходе можно заменить термостатическими регулировочными вентилями. Они оснащаются термобаллоном с парафином, посредством которого задается пропускная способность вентиля.

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

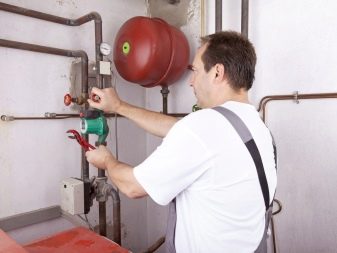

Расположение котла в отдельном помещении

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Способы соединения и особенности монтажа

Рассмотрев, какие бывают котлы, можно прийти к выводу, что для подключения теплого водяного пола больше всего подойдут газовые варианты. В основном, система отопления подсоединяется к настенному газовому котлу.

Если вы хотите подключить систему отопления своими руками, то вам понадобятся:

  • рулетка;
  • уровень;
  • ключи;
  • отвертки;
  • перфаратор;
  • труборез и другие инструменты, которые помогут в процессе работы.

При монтаже теплого водяного пола самое главное – это укладка трубопровода. Перед этим нужно выровнять основание с помощью стяжек, которые защищают трубу с горячей водой от разных повреждений. В состав входит песчано-цементный раствор, после застывания которого образуется твердая корка, защищающая трубу. Также труба исполняет функцию батареи с большой площадью рассеивания. Для утепления лучше всего подойдет керамзит. Сверху нужно положить гидроизолирующуюся пленку, а также отражатель

Отражающий материал отсекает нагревательный контур от плиты перекрытия и того пространства, которое находится под ней. Он должен быть высокого качества, чтобы тепло шло в пол и нагревало воздух в комнате, а не наоборот. Трубы укладываются в виде спиралей прямо на отражатель. Врезка, в этом случае, происходит от уже существующей сети, которая обслуживается одним котлом.

Существует два варианта крепления труб:

  • Первый – с помощью арматурной сетки, к которой трубы прикрепляются проволокой.
  • Второй – с помощью крепежных лент и специальных клипс, которые можно приобрести в специализированных магазинах.

Длина трубопровода не должна превышать 80-90 см. Трубопровод длиной от одного метра не подходит для монтажа такой конструкции. Если этого не хватит, придется добавить новый контур, при этом надо учесть то, что они должны быть одинаковыми.

Следующий этап – закрепление трубопровода в подающий коллектор. Сразу после этого можно укладывать контур. Его надо укладывать целым куском, чтобы избежать протечки. Технология монтажа теплых полов включает проверку всей системы. Этот этап заключается в том, что горячая вода, под давлением, подается в трубопровод. Проверка длится приблизительно два часа. Если все в порядке, томожно укладывать стяжку. Дальше проводится монтаж котла. Для этого нужно разрешение от газовой и пожарной служб.

Потом можно подсоединить все трубы к патрубкам гайками или муфтами. Обвязка у котла делается только металлическими трубами. После устанавливают расширительный бак, регулирующий давление в контуре. Затем следует установка коллектора – двух элементов трубы, которые расположены один под другим. Количество патрубков должно совпадать с количеством контуров. Соединение нижнего и верхнего отрезка труб делается с помощью байпаса. На верхнем отрезке трубы устанавливается манометр и воздухоотводчик, а на нижнем – кран для слива воды из трубопровода.

Насос для теплых полов можно установить в любом месте, а термостат – в точке, которая не подвергается сквознякам. Проверив еще раз, правильно ли подключена автоматика, можно делать первое подключение водяного пола. Для этого заполняются водой все контуры, и спускается воздух. Нужно проверить, как работают краны и клапаны, а также герметичны ли соединения. Для этого делается несколько проверок контроля давления с интервалом от одного до двух часов. За это время разрешается снижения давления лишь на 20 килопаскалей. Если все в порядке, значит, вы самостоятельно справились с такой трудоемкой работой.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Источник

См. также: обратная тяга в котле причины

Комментировать
0
240 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
