Тепловой насос

Тепловой насос — устройство для переноса тепловой энергии от источника к потребителю. В отличие от самопроизвольной передачи тепла, которая всегда происходит от горячего тела к холодному, тепловой насос переносит тепло в обратном направлении[1]. Для работы тепловому насосу нужен внешний источник энергии. Наиболее распространенная конструкция теплового насоса состоит из компрессора, теплового расширительного клапана, испарителя и конденсатора. Теплоноситель, циркулирующий внутри этих компонентов, называется хладагентом[2].

Известными примерами тепловых насосов являются холодильники и кондиционеры. Тепловые насосы могут использоваться как для нагревания, так и для охлаждения. Когда тепловой насос используется для нагревания, он реализует тот же тип термодинамического цикла, что и холодильник, но в противоположном направлении, высвобождая тепло в нагреваемом помещении и забирая тепло из более холодного окружающего воздуха[3].

По прогнозам Международного энергетического агентства, тепловые насосы будут обеспечивать 10 % потребностей в энергии на отопление в странах ОЭСР к 2020 году и 30 % — к 2050 году[источник не указан 1722 дня]

Общие сведения[править | править код]

Основу эксплуатируемого сегодня в мире парка теплонасосного оборудования составляют парокомпрессионные тепловые насосы, но применяются также и абсорбционные, электрохимические и термоэлектрические.

При использовании обычного отопления при помощи источника энергии, с помощью которого можно получить механическую работу , количество теплоты , поступающее в отопительную систему, равно этой работе .

Если же эту работу использовать для приведения в действие теплового насоса, то получаемая нагреваемым телом теплота будет больше, чем совершаемая работа . Пусть температура воды в системе отопления равна , а температура окружающей отапливаемое помещение среды равна , причем . Тогда получаемое отопительной системой количество теплоты . Таким образом, чем меньше температура отопительной системы отличается от температуры окружающей среды , тем больший выигрыш дает тепловой насос по сравнению с непосредственным превращением работы в теплоту[4].

Величину называют коэффициентом трансформации теплового насоса. Коэффициент трансформации теплового насоса, или теплонасосной системы теплоснабжения (ТСТ) «Ktr» представляет собой отношение полезного тепла, отводимого в систему теплоснабжения потребителю, к энергии, затрачиваемой на работу теплонасосной системы теплоснабжения, и численно равен количеству полезного тепла, получаемого при температурах Тоut и Тin, на единицу энергии, затраченной на привод ТН или ТСТ. Реальный коэффициент трансформации отличается от идеального, описанного формулой (1 1), на величину коэффициента h, учитывающего степень термодинамического совершенства ГТСТ и необратимые потери энергии при реализации цикла. В[5] приведены зависимости реального и идеального коэффициентов трансформации (К тр) теплонасосной системы теплоснабжения от температуры источника тепла низкого потенциала Тin и температурного потенциала тепла, отводимого в систему отопления Тоut. При построении зависимостей, степень термодинамического совершенства ТСТ h была принята равной 0,55, а температурный напор (разница температур хладона и теплоносителя) в конденсаторе и в испарителе тепловых насосов был равен 7 °C. Эти значения степени термодинамического совершенства h и температурного напора между хладоном и теплоносителями системы отопления и теплосбора представляются близкими к действительности с точки зрения учета реальных параметров теплообменной аппаратуры (конденсатор и испаритель) тепловых насосов, а также сопутствующих затрат электрической энергии на привод циркуляционных насосов, систем автоматизации, запорной и управляющей арматуры.

В общем случае степень термодинамического совершенства теплонасосных систем теплоснабжения h зависит от многих параметров, таких, как: мощность компрессора, качество производства комплектующих теплового насоса и необратимых энергетических потерь, которые, в свою очередь, включают:

  • потери тепловой энергии в соединительных трубопроводах;
  • потери на преодоление трения в компрессоре;
  • потери, связанные с неидеальностью тепловых процессов, протекающих в испарителе и конденсаторе, а также с неидеальностью теплофизических характеристик хладонов;
  • механические и электрические потери в двигателях и прочее.

В табл.1-1 представлены «средние» значения степени термодинамического совершенства h для некоторых типов компрессоров, используемых в современных теплонасосных системах теплоснабжения.

Таблица 1-1. Эффективность некоторых типов компрессоров, используемых в современных теплонасосных системах теплоснабжения [источник не указан 3068 дней]

Мощность, кВтТип компрессораЭффективность
(степень термодинамического совершенства)
h, доли ед.
300−3000Открытый центробежный0,55-0,75
50-500Открытый поршневой0,5-0,65
20-50Полугерметичный0,45-0,55
2-25Герметичный, с R-220,35-0,5
0,5-3,0Герметичный, с R-120,2-0,35
<0,5Герметичный<0,25

Как и холодильная машина, тепловой насос потребляет энергию на реализацию термодинамического цикла (привод компрессора). Коэффициент преобразования теплового насоса — отношение теплопроизводительности к электропотреблению — зависит от уровня температур в испарителе и конденсаторе. Температурный уровень теплоснабжения от тепловых насосов в настоящее время может варьироваться от 35 °C до 55 °C, что позволяет использовать практически любую систему отопления. Экономия энергетических ресурсов достигает 70 %[6]. Промышленность технически развитых стран выпускает широкий ассортимент парокомпрессионных тепловых насосов тепловой мощностью от 5 до 1000 кВт.

История[править | править код]

Концепция тепловых насосов была разработана ещё в 1852 году выдающимся британским физиком и инженером Уильямом Томсоном (лордом Кельвином) и в дальнейшем усовершенствована и детализирована австрийским инженером Петером Риттер фон Риттингером. Петера Риттера фон Риттингера считают изобретателем теплового насоса, ведь именно он спроектировал и установил первый известный тепловой насос в 1855 году[7]. Но практическое применение тепловой насос приобрел значительно позже, а точнее в 40-х годах XX века, когда изобретатель-энтузиаст Роберт Вебер (Robert C. Webber) экспериментировал с морозильной камерой[8]. Однажды Вебер случайно прикоснулся к горячей трубе на выходе камеры и понял, что тепло просто выбрасывается наружу. Изобретатель задумался над тем, как использовать это тепло, и решил поместить трубу в бойлер для нагрева воды. В результате Вебер обеспечил свою семью таким количеством горячей воды, которое они физически не могли использовать, при этом часть тепла от нагретой воды попадала в воздух. Это подтолкнуло его к мысли, что от одного источника тепла можно нагревать и воду, и воздух одновременно, поэтому Вебер усовершенствовал своё изобретение и начал прогонять горячую воду по спирали (через змеевик) и с помощью небольшого вентилятора распространять тепло по дому с целью его отопления. Со временем именно у Вебера появилась идея «выкачивать» тепло из земли, где температура не слишком изменялась в течение года. Он поместил в грунт медные трубы, по которым циркулировал фреон, который «собирал» тепло земли. Газ конденсировался, отдавал своё тепло в доме, и снова проходил через змеевик, чтобы подобрать следующую порцию тепла. Воздух приводился в движение с помощью вентилятора и распространялся по дому. В следующем году Вебер продал свою старую угольную печь.

В 1940-х годах тепловой насос был известен благодаря своей чрезвычайной эффективности, но реальная потребность в нём возникла после нефтяного кризиса 1973 года, когда, несмотря на низкие цены на энергоносители, появился интерес к энергосбережению.

Эффективность[править | править код]

В процессе работы компрессор потребляет электроэнергию. Соотношение перекачиваемой тепловой энергии и потребляемой электрической называется коэффициентом трансформации (или коэффициентом производительности (англ. COP — сокр. от coefficient of performance) и служит показателем эффективности теплового насоса. Для вычисления COP используется следующая формула:

где

 — безразмерный коэффициент;
 — работа, совершенная насосом [Дж];
 — теплота, забираемая тепловым насосом из источника низкопотенциального тепла [Дж];
 — теплота, полученная потребителем [Дж].
k- коэффициент полезного действия

Величина A показывает, какую работу необходимо совершить тепловому насосу для «перекачки» определённого объёма тепла. Эта величина зависит от разности уровня температур в испарителе и конденсаторе: то есть температура теплоносителя в «холодной части устройства» должна быть всегда ниже температуры источника низкопотенциального тепла, чтобы энергия от источника низкопотенциального тепла смогла произвольно перетечь к теплоносителю или рабочему телу (Второе начало термодинамики).

то есть COP = 2 означает, что тепловой насос переносит полезного тепла в два раза больше, чем затрачивает на свою работу.

Пример:

Тепловой насос потребляет Pтн = 1 кВт, COP = 3.0 — означает, что потребитель получает Pтн * COP = 1 * 3 = 3 кВт;

потребитель получает Pп = 3 кВт, COP = 3.0 — означает, что тепловой насос потребляет Pп / COP = 3 / 3 = 1 кВт

считаем что КПД компрессора или процесса его заменяющего 100 %

По этой причине тепловой насос должен использовать по возможности более ёмкий источник низкопотенциального тепла, не стремясь добиться его сильного охлаждения. В самом деле, при этом растёт эффективность теплового насоса, поскольку при слабом охлаждении источника тепла сохраняется возможность теплу самопроизвольно перетекать от источника низкопотенциального тепла к теплоносителю. По этой причине тепловые насосы делают так, чтобы запас теплоты (С*m*T, c — теплоёмкость, m — масса, T — температура) низкопотенциального источника тепла был бы как можно больше.

Например: газ (рабочее тело) отдает энергию «горячей» части теплонасоса (для этого газ сжимают), после чего охлаждают ниже источника низкопотенциального тепла (может быть использован дроссельный эффект (эффект Джоуля — Томсона)). Газ поступает в источник низкопотенциального тепла и нагревается от этого источника, затем цикл повторяется.

Проблема привязки теплового насоса к источнику низкопотенциального тепла, имеющего большой запас теплоты может быть решена введением в тепловой насос системы переноса тепла теплоносителем, который осуществляет перенос теплоты к рабочему телу. Таким посредником могут быть вещества со значительной теплоёмкостью, например вода.

Хорошо видно, чтобы построить эффективную машину, необходимо подобрать такое рабочее тело, чтобы для сжатия (для извлечения тепла из рабочего тела) компрессор использовал бы минимум энергии, и как можно ниже (резко возрастает возможное число источников) была бы температура рабочего тела при подводе его к источнику низкопотенциального тепла.

Условный КПД тепловых насосов[править | править код]

КПД теплового насоса приводит многих в замешательство, так как если выполнить «очевидный расчет», то он принципиально больше 1, однако работа теплового насоса полностью подчиняется закону сохранения энергии. То есть если считать тепловой насос «черным ящиком», то действительно, устройство потребляет энергии меньше, чем производит тепла, что принципиально.

Однако, подобные расчеты просто неправильны и не учитывают источник энергии, кроме потребляемого электричества. Таким источником обычно является теплый воздух или вода, нагретые Солнцем или геотермальными процессами. Электроэнергия в устройстве не тратится непосредственно на нагрев, а тратится на «концентрацию» энергии источника низкопотенциального тепла, как правило обеспечивая энергией работу компрессора. Т.е тепловой насос имеет два источника энергии — электричество и источник низкопотенциального тепла, а расчеты не учитывают второй источник, и получаются значения больше единицы.

Пример:

Пусть тепловой насос потребляет из электрической сети 1 кВт и отдает потребителю 4 кВт, и забирает из низкопотенциального источника 5 кВт.

Расчет типа Pпотребителя/Pсети = 4/1 = 4 — неправильный, так как не учитывает источник низкопотенциального тепла.

Правильный расчет для КПД теплового насоса:

Pпотребителя /(Pсети + Pисточника) = 4 /(1 + 5) = 0.67

Как правило, оценить, сколько тепловой насос переносит тепла из источника низкопотенциального тепла, довольно затруднительно, что и приводит к ошибке.

Однако если в расчете учесть и источник низкопотенциального тепла, то КПД машины станет принципиально меньше единицы. Для избежания путаницы были введены коэффициенты: COP и степень термодинамического совершенства. COP показывает во сколько раз тепловая энергия переданная потребителю превышает количество работы необходимой для переноса тепла от низкопотенциального источника, а степень термодинамического совершенства показывает насколько реальный тепловой цикл теплового насоса приближен к идеальному тепловому циклу.

Выбор мощности воздушного теплового насоса[править | править код]

После учета климатических условий, анализа системы распределения тепла в доме и определения температуры подачи в контурах, учета возможного расположения основных блоков и вспомогательных модулей — производят расчет теплопроизводительности теплового насоса. Тепловая мощность ТН должна быть достаточной, чтобы полностью перекрывать все теплопотери здания в самый холодный период года.

Все расчеты лучше доверить специалистам, однако для предварительной оценки мощности можно произвести и самостоятельный расчет.

Сначала определяют тепловую нагрузку, необходимую для обеспечения дома отоплением и горячим водоснабжением.

Рот. = 0,050*200=10 кВт,

где  0,050 кВт / м2 — норма теплопотерь утепленного дома;  200 – площадь дома.

Ргвс = 0,25*4=1кВт,

где 0,25 – тепловая мощность для ГВС на 1 человека; 4 – количество проживающих в доме людей.

Робщ.=10+1=11кВт

С учетом разницы температур и точки бивалентности, расчетное значение тепловой мощности ТН:

Ртн =(10+1)*(20-(-7))/(20-(-22))= 11*27/42=7,07кВт,

где +20, -7, -22  — значения температуры воздуха в помещении, температуры точки бивалентности и наружной расчетной температуры.

Аналогично по подходящим теплопоступлениям определяют необходимую мощность ТН при работе на кондиционирование дома. Потом выбирают модель с ближайшими большими показателями.

От правильности и грамотности проведения расчетов зависит эффективность работы системы тепло/холодоснабжения.

Типы тепловых насосов[править | править код]

В зависимости от принципа работы тепловые насосы подразделяются на компрессионные и абсорбционные. Компрессионные тепловые насосы всегда приводятся в действие с помощью механической энергии (электроэнергии), в то время как абсорбционные тепловые насосы могут также использовать тепло в качестве источника энергии (с помощью электроэнергии или топлива).
Также известны полупроводниковые тепловые насосы, использующие в своей работе эффект Пельтье[9]. В зависимости от источника отбора тепла тепловые насосы подразделяются на[10] :

1) Геотермальные (используют тепло земли, наземных либо подземных грунтовых вод)

Основная статья: Геотермальный тепловой насос

а) замкнутого типа

  • горизонтальные

    Горизонтальный геотермальный тепловой насос

Коллектор размещается кольцами или извилисто в горизонтальных траншеях ниже глубины промерзания грунта (обычно от 1,2 м и более)[11]. Такой способ является наиболее экономически эффективным для жилых объектов при условии отсутствия дефицита земельной площади под контур.

Коллектор размещается вертикально в скважины глубиной до 200 м[12]. Этот способ применяется в случаях, когда площадь земельного участка не позволяет разместить контур горизонтально или существует угроза повреждения ландшафта.

Коллектор размещается извилисто либо кольцами в водоёме (озере, пруду, реке) ниже глубины промерзания. Это наиболее дешёвый вариант, но есть требования по минимальной глубине и объёму воды в водоёме для конкретного региона.

  • С непосредственным теплообменом (DX — сокр. от англ. direct exchange — «прямой обмен»)

В отличие от предыдущих типов, хладагент компрессором теплового насоса подаётся по медным трубкам, расположенным:

  • Вертикально в скважинах длиной 30 м и диаметром 80 мм
  • Под углом в скважинах длиной 15 м и диаметром 80 мм
  • Горизонтально в грунте ниже глубины промерзания

Циркуляция хладагента компрессором теплового насоса и теплообмен фреона напрямую через стенку медной трубы с более высокими показателями теплопроводности обеспечивает высокую эффективность и надёжность геотермальной отопительной системы. Также использование такой технологии позволяет уменьшить общую длину бурения скважин, уменьшая таким образом стоимость установки DX Direct Exchange Heatpump

б) открытого типа
Подобная система использует в качестве теплообменной жидкости воду, циркулирующую непосредственно через систему геотермального теплового насоса в рамках открытого цикла, то есть вода после прохождения по системе возвращается в землю. Этот вариант возможно реализовать на практике лишь при наличии достаточного количества относительно чистой воды и при условии, что такой способ использования грунтовых вод не запрещён законодательством.

2) Воздушные (источником отбора тепла является воздух) Используют в качестве источника низкопотенциальной тепловой энергии воздух. Причем источником теплоты может быть не только наружный (атмосферный) воздух, но и вытяжной вентиляционный воздух (общеобменной или местной) вентиляции зданий[13].

3) Использующие производное (вторичное) тепло (например, тепло трубопровода центрального отопления). Подобный вариант является наиболее целесообразным для промышленных объектов, где есть источники паразитного тепла, которое требует утилизации.

Типы промышленных моделей[править | править код]

По виду теплоносителя во входном и выходном контурах насосы делят на восемь типов: «грунт—вода», «вода—вода», «воздух—вода», «грунт—воздух», «вода—воздух», «воздух—воздух» «фреон—вода», «фреон—воздух». Тепловые насосы могут использовать тепло выпускаемого из помещения воздуха, при этом подогревать приточный воздух — рекуператоры.

Отбор тепла от воздуха[править | править код]

Эффективность и выбор определённого источника тепловой энергии сильно зависят от климатических условий, особенно, если источником отбора тепла является атмосферный воздух. По сути этот тип более известен в виде кондиционера. В жарких странах таких устройств десятки миллионов. Для северных стран наиболее актуален обогрев зимой. Системы «воздух-воздух» и «воздух-вода» используются и зимой при температурах до минус 25 градусов, некоторые модели продолжают работать до −40 градусов. Но их эффективность невысока, порядка 1.5 раза, а за отопительный сезон в среднем около 2.2 раза по сравнению с электрическими нагревателями. При сильных морозах используется дополнительное отопление. Когда мощности основной системы отопления тепловыми насосами недостаточно, включаются дополнительные источники теплоснабжения. Такую систему называют бивалентной.

Отбор тепла от горной породы[править | править код]

Скальная порода требует бурения скважины на достаточную глубину (100—200 метров) или нескольких таких скважин. В скважину опускается U-образный груз с двумя пластиковыми трубками, составляющими контур. Трубки заполняются антифризом. По экологическим соображениям это 30 % раствор этилового спирта. Скважина заполняется грунтовыми водами естественным путём, и вода проводит тепло от камня к теплоносителю. При недостаточной длине скважины или попытке получить от грунта сверхрасчётную мощность, эта вода и даже антифриз могут замёрзнуть что и ограничивает максимальную тепловую мощность таких систем. Именно температура возвращаемого антифриза и служит одним из показателей для схемы автоматики. Ориентировочно на 1 погонный метр скважины приходится 50-60 Вт тепловой мощности. Таким образом, для установки теплового насоса производительностью 10 кВт необходима скважина глубиной около 170 м. Нецелесообразно бурить глубже 200 метров, дешевле сделать несколько скважин меньшей глубины через 10 — 20 метров друг от друга. Даже для маленького дома в 110—120 кв.м. при небольшом энергопотреблении срок окупаемости 10 — 15 лет. Почти все имеющиеся на рынке установки работают и летом, при этом тепло (по сути солнечная энергия) отбирается из помещения и рассеивается в породе или грунтовых водах. В скандинавских странах со скальным грунтом гранит выполняет роль массивного радиатора, получающего тепло летом/днём и рассеивающего его обратно зимой/ночью. Также тепло постоянно приходит из недр Земли и от грунтовых вод.

Отбор тепла от грунта[править | править код]

Самые эффективные, но и самые дорогие схемы предусматривают отбор тепла от грунта, чья температура не меняется в течение года уже на глубине нескольких метров, что делает установку практически независимой от погоды. По данным[источник не указан 3360 дней] 2006 года в Швеции полмиллиона подобных установок, в Финляндии 50 000, в Норвегии устанавливалось в год до 70 000. При использовании в качестве источника тепла энергии грунта трубопровод, в котором циркулирует антифриз, зарывают в землю на 30-50 см ниже уровня промерзания грунта в данном регионе. На практике 0,7 — 1,2 метра[источник не указан 3360 дней]. Минимальное рекомендуемое производителями расстояние между трубами коллектора — 1,2…1,5 метра. Здесь не требуется бурение, но требуются более обширные земельные работы на большой площади, и трубопровод более подвержен риску повреждения. Эффективность такая же, как при отборе тепла из скважины. Специальной подготовки почвы не требуется. Но желательно использовать участок с влажным грунтом, если же он сухой, контур надо сделать длиннее. Ориентировочное значение тепловой мощности, приходящейся на 1 м трубопровода: в глине — 50-60 Вт, в песке — 30-40 Вт для умеренных широт, на севере значения меньше. Таким образом, для установки теплового насоса производительностью 10 кВт необходим земляной контур длиной 350—450 м, для укладки которого потребуется участок земли площадью около 400 м² (20х20 м). При правильном расчёте контур мало влияет на зелёные насаждения[источник не указан 3360 дней].

Разное[править | править код]

В скважинах диаметром 218—324 мм можно существенно снизить необходимую глубину скважины до 50-70 м, увеличить отбор тепловой энергии минимум до 700 Вт на 1 пог. м. скважины и обеспечить стабильность круглогодичной эксплуатации[14] позволяет применение активного контура первичного преобразователя теплового насоса, размещённого в стволе водозаборной скважины (применяется в скважинах имеющих погружной насос, с устройством беструбного водоподъёма, который создаёт проточность жидкости в стволе скважины, продувая током перекачиваемой жидкости теплообменный контур с хладагентом первичного преобразователя теплового насоса, увеличивая отбор тепла не только от прилегающего массива грунта, но и от перекачиваемой жидкости).

Отбор тепла от водоёма[править | править код]

При использовании в качестве источника тепла близлежащего водоёма контур укладывается на дно. Глубина не менее 2 метров. Коэффициент преобразования энергии тепловым насосом такой же, как при отборе тепла от грунта. Ориентировочное значение тепловой мощности на 1 м трубопровода — 30 Вт. Таким образом, для установки теплового насоса производительностью 10 кВт необходимо уложить в озеро контур длиной 300 м. Чтобы трубопровод не всплывал, на 1 пог. м устанавливается около 5 кг груза. Промышленные образцы: 70 — 80 кВт*ч/м в год.

Если тепла из внешнего контура всё же недостаточно для отопления в сильные морозы, практикуется эксплуатация насоса в паре с дополнительным генератором тепла (в таких случаях говорят об использовании бивалентной схемы отопления). Когда уличная температура опускается ниже расчётного уровня (температуры бивалентности), в работу включается второй генератор тепла — чаще всего небольшой электронагреватель.

Преимущества и недостатки[править | править код]

К преимуществам тепловых насосов в первую очередь следует отнести экономичность: для передачи в систему отопления 1 кВт·ч тепловой энергии установке необходимо затратить всего 0,2-0,35 кВт·ч электроэнергии. Так как преобразование тепловой энергии в электрическую на крупных электростанциях происходит с кпд до 50 %, эффективность использования топлива при применении тепловых насосов повышается — тригенерация. Упрощаются требования к системам вентиляции помещений и повышается уровень пожарной безопасности. Все системы функционируют с использованием замкнутых контуров и практически не требуют эксплуатационных затрат, кроме стоимости электроэнергии, необходимой для работы оборудования.

Ещё одним преимуществом тепловых насосов является возможность переключения с режима отопления зимой на режим кондиционирования летом: просто вместо радиаторов к внешнему коллектору подключаются фэн-койлы или системы «холодный потолок».

Тепловой насос надёжен, его работой управляет автоматика. В процессе эксплуатации система не нуждается в специальном обслуживании, возможные манипуляции не требуют особых навыков и описаны в инструкции.

Важной особенностью системы является её сугубо индивидуальный характер для каждого потребителя, который заключается в оптимальном выборе стабильного источника низкопотенциальной энергии, расчете коэффициента преобразования, окупаемости и прочего.

Теплонасос компактен (его модуль по размерам не превышает обычный холодильник) и практически бесшумен.

Хотя идея, высказанная лордом Кельвином в 1852 году, была реализована уже спустя четыре года, практическое применение теплонасосы получили только в 1930-х годах. К 2012 году в Японии, эксплуатируется более 3,5 миллионов установок[15], в Швеции около 500 000 домов обогревается тепловыми насосами различных типов.

К недостаткам геотермальных тепловых насосов, используемых для отопления, следует отнести большую стоимость установленного оборудования, необходимость сложного и дорогого монтажа внешних подземных или подводных теплообменных контуров. Недостатком воздушных тепловых насосов является более низкий коэффициент преобразования тепла, связанный с низкой температурой кипения хладагента во внешнем «воздушном» испарителе. Общим недостатком тепловых насосов является сравнительно низкая температура нагреваемой воды, в большинстве не более +50 °С ÷ +60 °С, причём, чем выше температура нагреваемой воды, тем меньше эффективность и надёжность теплового насоса.

Перспективы[править | править код]

Для установки теплового насоса необходимы первоначальные затраты: стоимость насоса и монтажа системы составляет 300—1200 долларов на 1 кВт необходимой мощности отопления. Время окупаемости теплонасосов составляет 4—9 лет, при сроке службы 15—20 лет до капитального ремонта.

Существует и альтернативный взгляд на экономическую целесообразность установки теплонасосов. Так, если установка теплонасоса производится на средства, взятые в кредит, экономия от использования теплонасоса может быть меньше, чем стоимость использования кредита. Поэтому массовое использования теплонасосов в частном секторе можно ожидать, если стоимость теплонасосного оборудования будет сопоставима с затратами на установку газового отопления и подключения к газовой сети.

Ещё более многообещающей является система, комбинирующая в единую систему теплоснабжения геотермальный источник и тепловой насос. При этом геотермальный источник может быть как естественного (выход геотермальных вод), так и искусственного происхождения (скважина с закачкой холодной воды в глубокий слой и выходом на поверхность нагретой воды).

Другим возможным применением теплового насоса может стать его комбинирование с существующими системами централизованного теплоснабжения. К потребителю в этом случае может подаваться относительно холодная вода, тепло которой преобразуется тепловым насосом в тепло с потенциалом, достаточным для отопления. Но при этом вследствие меньшей температуры теплоносителя потери на пути к потребителю (пропорциональные разности температуры теплоносителя и окружающей среды) могут быть значительно уменьшены. Также будет уменьшен износ труб центрального отопления, поскольку холодная вода обладает меньшей коррозионной активностью, чем горячая.

Ограничения применимости тепловых насосов[править | править код]

Основным недостатком теплового насоса является обратная зависимость его эффективности от разницы температур между источником теплоты и потребителем. Это накладывает определённые ограничения на использование систем типа «воздух — вода». Реальные значения эффективности современных тепловых насосов составляют порядка COP=2.0 при температуре источника −20 °C, и порядка COP=4.0 при температуре источника +7 °C. Это приводит к тому, что для обеспечения заданного температурного режима потребителя при низких температурах воздуха необходимо использовать оборудование со значительной избыточной мощностью, что сопряжено с нерациональным использованием капиталовложений (впрочем, это касается и любых других источников тепловой энергии). Решением этой проблемы является применение так называемой бивалентной схемы отопления, при которой основную (базовую) нагрузку несёт тепловой насос, а пиковые нагрузки покрываются вспомогательным источником (газовый или электрокотел). Оптимальная мощность теплонасосной установки составляет 60…70 % от необходимой установленной мощности, что также влияет на закупочную стоимость установки отопления тепловым насосом. В этом случае тепловой насос обеспечивает не менее 95 % потребности потребителя в тепловой энергии за весь отопительный сезон. При такой схеме среднесезонный коэффициент преобразования энергии для климатических условий Центральной Европы равен порядка COP=3. Коэффициент использования первичного топлива для такой системы легко определить, исходя из того, что КПД тепловых электростанций составляет от 40 % (тепловые электростанции конденсационного типа) до 55 % (парогазовые электростанции). Соответственно, для рассматриваемой теплонасосной установки коэффициент использования первичного топлива лежит в пределах 120 %…165 %, что в 2…3 раза выше, чем соответствующие эксплуатационные характеристики газовых котлов (65 %) или систем центрального отопления (50…60 %). Понятно, что системы, использующие геотермальный источник теплоты или теплоту грунтовых вод, свободны от этого недостатка. С ростом степени сжатия компрессором растет температура нагнетания, что ограничивает температуру конденсации. Ограничение в степени сжатия компрессора и понижение его КПД с ростом степени сжатия приводит к необходимости использования низкотемпературных систем отопления (системы поверхностного нагрева типа «теплый пол», теплая стена, теплый плинтус, воздушные системы отопления с применением фен-койлов и т. п.). Это ограничение касается только высокотемпературных радиаторных систем отопления. С развитием холодильных компрессоров появились компрессоры позволяющие достигать высоких температур конденсации при использовании впрыска пара и жидкого фреона (хладона) в процессе сжатия, что позволяет повысить степень сжатия и уменьшить перегрев компрессора. Выход из создавшейся ситуации, возможен применением водокольцевого компрессора высокого давления, где в процессе сжатия атмосферного воздуха происходит мгновенное поглощение тепла водой, при этом достигается двойная выгода: горячая вода+сжатый воздух, позволяющий получить электроэнергию как на ГПА так и на ГТУ.

Основные схемы отопления с применением тепловых насосов[править | править код]

Литература[править | править код]

  • Копп О. А., Семененко Н. М. Геотермальное отопление. Тепловые насосы. // Научно-методический электронный журнал «Концепт», 2017.[16]
  • Лунева С. К., Чистович А. С., Эмиров И. Х. К вопросу применения тепловых насосов. // Журнал «Технико-технологические проблемы сервиса», 2013.[17]

См. также[править | править код]

Примечания[править | править код]

Кондиционер представляет собой воздушный тепловой насос

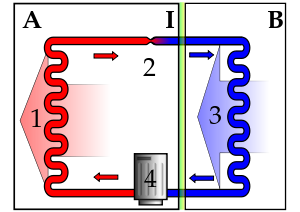

Схема компрессионного теплового насоса.
1) конденсатор, 2) дроссель, 3) испаритель, 4) компрессор.

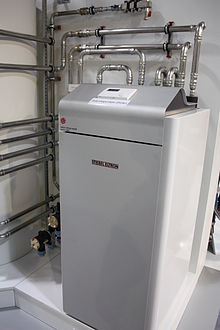

Тепловой насос «солевой раствор — вода»

Устройство беструбного водоподъёма, соединённое с погружным скважинным электронасосом ЭЦВ10-63-110
  1. ↑Тепловой насос // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
  2. ↑Article on IEA HPT TCP How does a heat pump work? (англ.).
  3. ↑Air-source heat pumps (англ.). National Renewable Energy Laboratory.
  4. Бутиков Е. И., Быков А. А., Кондратьев А. С. Физика в примерах и задачах. — М., Наука, 1989. — Тираж 310000 экз. — с. 212
  5. ↑Васильев Г. П. Теплохладоснабжение зданий и сооружений с использованием низкопотенциальной тепловой энергии поверхностных слоёв Земли (Монография). Издательский дом «Граница». М., «Красная звезда» — 2006. — 220 °C.
  6. ↑Васильев Г. П., Хрустачев Л. В., Розин А. Г., Абуев И. М. и др. Руководство по применению тепловых насосов с использованием вторичных энергетических ресурсов и нетрадиционных возобновляемых источников энергии // Правительство Москвы Москомархитектура, ГУП «НИАЦ», 2001.
  7. ↑Burg RabensteinАрхивировано 11 сентября 2010 года.
  8. ↑About Us. What is IGSHPA?Архивная копия от 10 мая 2013 на Wayback Machine / International Ground Source Heat Pump Association (англ.)
  9. Бальян С. В. Техническая термодинамика и тепловые двигатели. — Л., Машиностроение, 1973. — Тираж 23000 экз. — с. 141
  10. ↑System Theory Models of Different Types of Heat Pumps // WSEAS Conference in Portoroz, Slovenia. 2007. (англ.)
  11. ↑Energy Savers: Types of Geothermal Heat Pump SystemsАрхивировано 29 декабря 2010 года.
  12. ↑Bedrock heat pump (неопр.) (недоступная ссылка). Дата обращения 19 августа 2010. Архивировано 24 декабря 2013 года.
  13. ↑Отопление с помощью тепловых насосов
  14. ↑Васильев Г. П. Теплохладоснабжение зданий и сооружений с использованием низкопотенциальной тепловой энергии поверхностных слоёв Земли (Монография). Издательский дом «Граница». М., «Красная звезда» — 2006. — 220c.
  15. ↑Развитие рынка тепловых насосов в Японии — Портал-Энерго.ru — энергоэффективность и энергосбережение, 27.03.2013
  16. ↑Геотермальное отопление. Тепловые насосы
  17. ↑К вопросу применения тепловых насосов

Источник

Вся правда о тепловых насосах и воздушном отоплении Вашего будущего дома

Статья по теме: рисунки для изразцов

тепловой насос: виды, принцип работы, КПД

Виды тепловых насосов и их основные отличия между собой

Тепловой насос

Тепловой насос — это источник энергии для вашей системы отопления и горячего водоснабжения, а также одновременно может служить источником для системы кондиционирования. Основное отличие теплового насоса от других генераторов тепловой энергии (электрических, газовых и дизельных) заключается в том, что при производстве тепла до 80 процентов энергии извлекается из окружающей среды. Тепловой насос «выкачивает» солнечную энергию из грунта, скальной породы или озера, накопленную за теплое время года.

В каком случае стоит сделать выбор в пользу теплового насоса как основного источника тепла в доме? Какие положительные стороны? Прежде всего, выбирая тепловой насос, вы выбираете комфорт:

  • К вам на участок не приезжает топливозаправщик, оставляющий на газонах и дорожках радужные пятна от топлива.

  • Вы избавляетесь от топливного хозяйства, создающего повышенную пожароопасность Вашего дома, топливных емкостей не будет ни в цокольном этаже, ни в гараже, ни в саду.

  • Нигде в доме не пахнет дизельным топливом, Вы не думаете о том, что оно скоро закончится и надо заказывать еще.

  • Вы не зависите от качества дизельного топлива, и горелка не останавливается под Новый год.

  • У вас нет дымовой трубы, иногда шумящей по ночам и проходящей сквозь весь дом.

  • Дымовая труба — она будет нужна только для камина.

  • Если вам не хватает подключенной электрической мощности на отопление — может быть, 25% от необходимой мощности для работы теплового насоса все-таки можно выделить?

И, конечно, это экономия энергии и денег. На сегодняшний день в России стоимость производства тепловой энергии значительно зависит от вида «топлива»: самым дешевым является природный газ, затем электроэнергия и дизельное топливо.

Однако, это только сегодняшняя ситуация, цена на энергоносители все время меняется.

Система отопления в комплексе: тепловой насос и водяной теплый пол.

Теплый пол и тепловой насос — это наиболее эффективное сочетание. Энергия не только «производится» экономно, но и экономно используется! Водяной теплый пол — низкотемпературная система отопления (температура теплоносителя 30-45 градусов). Если же сравнивать её с традиционной «радиаторной» (температура теплоносителя 70-95 градусов) системой отопления, то экономия тепловой энергии может достигать до 40-50%. Отношение затраченной электроэнергии к выработанной тепловой энергии тепловым насосом («КПД теплового насоса») во многом зависит от системы отопления, для которой поставляет тепло тепловой насос: чем меньше расчетная температура теплоносителя, тем больше эффективность теплового насоса. В силу технических ограничений температура, подаваемая в систему отопления из теплового насоса, не превышает 55С, причем температура обратной воды не должна превышать 50 градусов. При радиаторной системе отопления необходимо специально рассчитывать отопительные приборы, чтобы использовать теплонасосную установку. При использовании системы отопления водяной теплый пол никаких специальных расчетов не требуется, эти системы созданы друг для друга!

Даже при правильном расчете радиаторной системы отопления использование системы отопления «теплый пол» всегда будет давать более эффективное использование энергии, накопленной в окружающей среде!!

Кстати, тепловой насос вырабатывает тепло не только в отопительный период, тепло для системы горячего водоснабжения вырабатывается круглый год. А для среднего загородного дома затраты на приготовление горячей воды составляют около 15-20 процентов.

Модульная конструкция — мало места, красиво, быстро!

Тепловые насосы производства шведской компании «Thermia» — это законченное изделие, готовая теплоснабжающая установка. Внутри установки находится бойлер емкостью 150-180 литров (либо внешний бойлер до 1000 л), насос внешнего контура, собирающего тепло окружающей среды, насос системы отопления, автоматика регулирования. Все, что нужно сделать в котельной — это подключить 6 трубопроводов — контур отопления, внешний контур, горячую и холодную воду. Установка занимает мало места, имеет приятный внешний вид, напоминающий холодильник. Что касается уровня шума — работу установки можно сравнить с работой бытового холодильника. Монтажные работы не затратят большого количества времени и сил — все уже собрано на заводе! Важно иметь ввиду, что при производстве установки использовались проверенные годами схемные решения, и можно считать, что ваша котельная собрана в заводских условиях, подтвержденных сертификатом ISO 9001.

Необходимые требования к источнику энергии.

Источником энергии может быть грунт, скальная порода, озеро, воздух (для специальных моделей), вообще любой источник тепла с температурой — 1 градус Цельсия и выше, доступный в зимнее время. Это может быть река, море, сточные воды, выход теплого воздуха из системы вентиляции или система охлаждения какого-либо промышленного оборудования. Внешний контур, собирающий тепло окружающей среды, представляет собой полиэтиленовый трубопровод, уложенный в землю или в воду.

Материал трубопровода — ПНД.
Диаметр трубопровода — 40 мм.
Теплоноситель — 30% раствор этиленгликоля (либо этилового спирта)

Необходимая длина трубопровода, уложенного в землю или опущенного в скважину, рассчитывается по специальной программе Thermia.

Виды источников энергии
Скважина

При использовании в качестве источника тепла скалистой породы трубопровод опускается в скважину. Не обязательно использовать одну глубокую скважину, можно пробурить несколько не глубоких, более дешевых скважин, главное получить общую расчетную глубину.

Для предварительных расчетов можно использовать следующее соотношение: на 1 метр скважины приходится 50-60 Вт тепловой энергии. Таким образом, для установки теплового насоса производительностью 10 кВт необходима скважина глубиной 200-170 метров.

Земляной контур
При использовании в качестве источника тепла участка земли трубопровод зарывается в землю на глубину промерзания грунта (выбирается для конкретного региона. Минимальное расстояние между соседними трубопроводами — 0,8..1,2 м. Специальной подготовки почвы, засыпок и т.п. не требуется. Предпочтения к грунту — желательно использовать участок с влажным грунтом, идеально с близкими грунтовыми водами, однако сухой грунт не является помехой — это приводит лишь к увеличению длины контура.

Ориентировочное значение тепловой мощности, приходящейся на 1 метр трубопровода 20..30 Вт.

Таким образом, для установки теплового насоса производительностью 10 кВт необходим земляной контур длинной 500..333 метра. Для укладки такого контура потребуется участок земли площадью около 600-400 кв. метров соответственно. При правильном расчете контур, уложенный в землю, не оказывает влияния на садовые насаждения, и участок может использоваться для выращивания культур точно также, как и при отсутствии внешнего коллектора.

Озеро
При использовании в качестве источника тепла воды ближайшего водоема, реки контур укладывается на дно. Этот вариант является идеальным с любой точки зрения: короткий внешний контур, «высокая» температура окружающей среды (температура воды в водоеме зимой всегда положительная), высокий коэффициент преобразования энергии тепловым насосом. Главное условие — водоем должен быть проточным и достаточным по размерам.

Ориентировочное значение тепловой мощности, приходящейся на 1 метр трубопровода 30 Вт.

Таким образом, для установки теплового насоса производительностью 10 кВт необходимо уложить в озеро контур длинной 333 метра.

Для того, чтобы трубопровод не всплывал, на 1 погонный метр трубопровода устанавливается около 5 кг груза.

Воздушный контур
Вместо того, чтобы извлекать энергию из скважин, земли или водоема теплонасосная установка Thermia Atria собирает энергию из окружающего воздуха. Если возможности разместить земляной коллектор нет, данная модель теплонасосной установки является наилучшим выбором. Точно так же как и обычные теплонасосные установки, Atria дает тепло и горячую воду в дом и сокращает потребление энергии до 75%.

Однако, в силу технических причин, теплонасосные установки с воздушным контуром имеют серьезное ограничение в применении: минимальная температура наружного воздуха -20градусов Цельсия. Причем, начиная с температуры наружного воздуха -10градусов, установка ступенями подключает электрические ТЭНы, т.к. коэффициент преобразования (КПД теплового насоса) снижается. И, таким образом, при температуре -20градусов и ниже, по сути, работает только электрический нагрев.

Пиковый электродогрев. Зачем?
Практически во всех моделях тепловых насосов дополнительно установлен электронагреватель. Зачем? Дело в том, что при выборе отопительной установки номинальная мощность рассчитывается исходя из максимальной потребности тепла, т.е. для покрытия тепловой нагрузки в самый холодный зимний день. Для Санкт-Петербурга, например, минимальная расчетная температура минус 26 градусов Цельсия. Однако, исходя из многолетних наблюдений, длительность такой температуры всего лишь несколько дней в году, а это значит, что при расчете на максимальную мощность значительная часть потенциала теплового насоса будет использоваться очень редко. Для выбора соотношения мощностей теплового насоса / электронагревателя существует специальный интегральный график, кстати, обладающий свойством универсальности для всех регионов России.

Из графика видно, что если источник тепла будет состоять из 2-х источников, один — дорогостоящий, но вырабатывающий «дешевую» энергию (тепловой насос) с номинальной мощностью 60% от расчетной нагрузки, и другой, дешевый, но вырабатывающий «дорогую» энергию (электронагреватель), то за год первый источник выработает приблизительно 92% энергии, а второй около 8% энергии. Такая комбинация позволяет снизить стоимость капитальных затрат и уменьшить срок окупаемости теплонасосной установки. Причем определяющим фактором является не стоимость самой установки, а стоимость обустройства внешнего контура — скважины, либо земляного контура.

Принцип действия теплового насоса

1. Охлажденный теплоноситель, проходя по внешниму трубопроводу нагревается на несколько градусов.

2. Внутри теплового насоса теплоноситель, проходя через теплообменник, называемый испарителем, отдает собранное из окружающей среды тепло во внутренний контур теплового насоса. Внутренний контур теплового насоса заполнен хладоагентом. Хладоагент, имея очень низкую температуру кипения, проходя через испаритель, превращается из жидкого состояния в газообразное. Это происходит при низком давлении и температуре -5°С.

3. Из испарителя газообразный хладоагент попадает в компрессор, где он сжимается до высокого давления и высокой температуры.

4. Далее горячий газ поступает во второй теплообменник, конденсатор. В конденсаторе происходит теплообмен между горячим газом и теплоносителем из обратного трубопровода системы отопления дома. Хладоагент отдает свое тепло в систему отопления, охлаждается и снова переходит в жидкое состояние, а нагретый теплоноситель системы отопления поступает к отопительным приборам.

5. При прохождении хладоагента через редукционный клапан давление понижается, хладоген попадает в испаритель, и цикл повторяется снова.

Кондиционирование. Пассивное и активное. Принцип.
Принцип холодоснабжения очень прост. В зимнее время тепловой насос «трансформирует» тепло из окружающей среды для использования в системе отопления. Летом, наоборот, «холод» из скважины (7-9 градусов) используется, чтобы создать необходимый климат в помещениях дома. Фанкойлы подключаются к внешнему коллектору, а принцип работы системы холодоснабжения такой же, как и системы отопления, за исключением того, что вместо радиаторов используются фанкойлы.

Пассивное охлаждение

При пассивном охлаждении компрессор теплового насоса не работает, и теплоноситель просто циркулирует между скважиной и фанкойлами. Таким образом, холод из скважины напрямую поступает в систему кондиционирования.

Активное охлаждение

Если пассивного охлаждения не достаточно, в системе кондиционирования используется холод, производимый тепловым насосом. При этом автоматически включается компрессор теплового насоса, и теплоноситель из скважины дополнительно охлаждается тепловым насосом.

Тепловые насосы. Практика применения.Герметичный компрессор. Почему ломаются герметичные компрессоры?

 Источник

1. Что такое тепловой насос — принцип его работы!

Рекомендуем: самодельная печка

тепловой насос: виды, принцип работы, КПД

Тепловые насосы. Тепловые насосы для отопления. Принцип теплового насоса

Тепловые насосы. Тепловые насосы для отопления. Принцип теплового насоса

Запасы полезных ископаемых неуклонно истощаются, и все чаще ученые ищут альтернативные источники энергии, которые были бы, вдобавок, еще и экологически чистые.

Все чаще используются солнечные батареи, но тепло можно получить не только от солнца, но из всего, что нас окружает и имеет плюсовую температуру: из грунта, воздуха либо воды. Для этого используют тепловые насосы. Тепло, которое вырабатывается с их помощью, уже широко используется для отопления и горячего водоснабжения домов и промышленных зданий.

С древних времен люди использовали тепло земли для согрева жилья. Но для этого они банально копали землянки, делали бревенчатый накат, засыпанный землей, что позволяло экономить дрова и сохранять тепло в помещении. Тепловые насосы тоже используют тепло окружающей среды, правда, работая по другому принципу.

Установив тепловой насос, отпадает необходимость не только отопительного котла, но и кондиционера. А что еще более важно, позволяет не беспокоиться о регулярном повышении цен на топливо и электроэнергию. Источник тепла постоянно будет у вас под ногами, поскольку температура грунта на глубине не поднимается выше 10 градусов тепла.

Конденсатор, компрессор и испаритель – вот составные части этого агрегата. Тепловой насос действует по принципу холодильника, только наоборот. Нагретый теплом окружающей среды теплоноситель по трубам поступает в насос. В испарителе теплоноситель передает тепло фреону (хладогену), который испаряется. Компрессор сжимает пары, что приводит к значительному повышению температуры. Затем хладоген в конденсаторе, охлаждаясь, передает тепло в систему горячего водоснабжения и отопления дома, после чего возвращается в испаритель. И так по непрерывному циклу. По сути, нет необходимости в постоянной дополнительной заправке топливом, как в двигателе внутреннего сгорания.

Несмотря на то, что для работы компрессора теплового насоса необходима электроэнергия, ее расход в 3-4 раза меньше, чем при использовании электрического котла.

Теплоносителем могут быть различные вещества. Но если рядом есть речка или озеро, это сразу снимает проблему. В таком случае вода по трубам через тепловой насос охлаждается и возвращается в озеро или реку, не загрязняя окружающую среду. При отсутствии водоема, источником тепла может быть грунт — небольшой участок земли, в котором прокладывают трубы с водой, в которую добавлен антифриз, предотвращающий ее замерзание. При горизонтальной укладке труб для дома площадью до 200 кв.м. достаточно участка площадью примерно 320 кв.м. Но, если размеры участка не позволяют занять столько места под монтаж системы, производится монтаж труб в вертикальную скважину.

В случае установки теплового насоса в доме, используется тепло воздуха, что делает систему более эффективной. Летом тепловой насос можно использовать вместо кондиционера для охлаждения комнат. Кроме того, эффективность работы теплового насоса зависит от хорошего утепления стен здания, установки пластиковых окон, чтобы напрасно не отапливать улицу. Но в том случае, если здание находится в холодных широтах, на время особо сильных морозов, желательно иметь дополнительное электрическое отопление, либо использовать систему в сочетании с солнечными коллекторами.

Несмотря на то, что это оборудование дороже, чем обычные газовые или электрические котлы, оно быстро окупается благодаря экономии на оплате за газ и электроэнергию, но что более важно — этот метод является не только экологически чистым, но и позволяет освободиться от зависимости перед поставщиками газа.

Источник

Читайте дополнительно: печь голландка с духовкой и плитой

Комментировать
0
14 просмотров
Комментариев нет, будьте первым кто его оставит
