стальные радиаторы отопления: типы, размеры, плюсы и минусы

Стальные радиаторы отопления известны многим еще с советских времен, когда в квартирах с центральным отоплением устанавливаюсь ребристые приборы и которые на достойном уровне давали тепло. Сегодня стальные обогреватели никуда не делись, а даже наоборот, получили свое развитие и активно используются в системах отопления. Давайте разбираться подробно.

Содержание

Основные виды радиаторов

Стальные радиаторы. Применяются в основном для отопления жилых домов. Внешний вид довольно эстетичный, цена выше среднего, достойная теплоотдача — то, из-за чего выбирают радиаторы из стали для частных домов.

Биметаллические радиаторы. Их широко используют в строительной сфере. Отношение качества к цене приемлемое. Отличительная черта – использование стальной трубки в алюминиевом корпусе. Можно использовать в центральном отоплении.

Чугунные радиаторы. Древнейший тип радиаторов отопления. Их форма простая и строгая, фасад ровный, дизайн сдержанный. Нагреваются они длительное время, однако идеально подходят для систем с центральным отоплением. Они долговечные, недорогие, работают около 50 лет.

Алюминиевые радиаторы. Выделяются красивым наружным обликом. Однако, такой тип радиатора для отопления — не наилучший вариант для использования в жилплощади, где присутствует центральная система отопления. Но в жилплощади с автономной системой отопления данный тип радиаторов считается довольно известным. Кроме элегантного наружного облика их различает надежность, а также долгий срок службы – около 25 лет.

Медно-алюминиевые радиаторы. У них высокая теплоотдача. Их часто устанавливают в квартирах, офисах и подобных помещениях. Устойчивы к коррозии.

Принцип работы радиаторов

Он вполне легкий и понятный. Теплоноситель проходит через трубопровод и попадает к радиатору. При прохождении сквозь батарею, тепло переходит в металл. Батарея вырабатывает тепло для помещения с помощью процесса конвекции и излучения. Их соотношение различно в зависимости от вида радиатора. У чугунного по большей части тепло передается благодаря излучению. У стальных и медно-алюминиевых приборов отопления это в основном конвекционные процессы.

Панельный вид

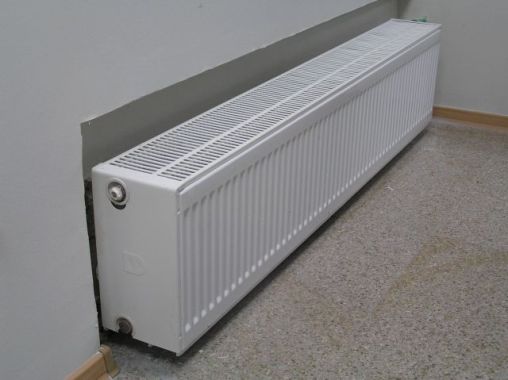

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

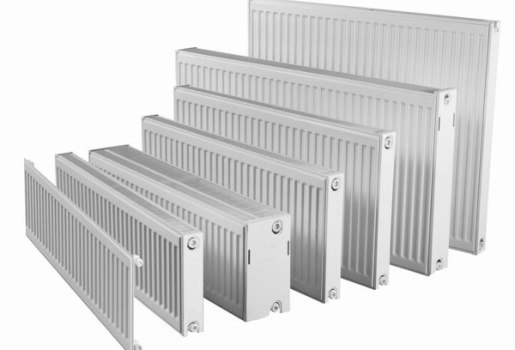

Типы стальных батарей

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Преимущества и недостатки

  • экологичные, не приносят вреда (благодаря этому могут применяться в клиниках, школах и тд);
  • небольшой объём теплоносителя и затраты энергии;
  • высокая теплоотдача;
  • эстетичный внешний вид;
  • удобно монтировать;

Из недостатоков:

  • могут возникнуть сквозняки, подниматься пыль из-за конвекции;
  • высокая опасность повреждения из-за гидроударов, использование в многоэтажках не представляется возможным;
  • может отслаиваться краска;
  • появление коррозии при слитии воды из радиатора.
  • проигрывают по цене многим радиаторам

Трубчатый вид

Выглядят как стандартная конструкция из труб и стали, по которым течет вода высокой температуры. Производство их стоит выше, поэтому цена дороже, чем у панельных радиаторов. Довольно низкий pH воды — от 8 до 9. Выдерживает давление от 9 до 14 бар. Тепловая мощность равна — 1300 до 1500 Вват.

У трубчатых стальных радиаторов схожие с панельными плюсы и минусы. Однако есть два различных показателя: выдерживают большее давление и стоят дороже.

Использование в центральном отоплении

Максимум давления у радиатора около 5-10 атмосфер. У стали есть физическое свойство — пластичность, которое и ограничивает эту величину. Поэтому стальные радиаторы не могут применяться в системах централизованного отопления. Они не справляться с давлением такой сети.

Так же агрессивная среда теплоносителя негативно сказывается на сроке службы стальных радиаторов. Будьте на чеку, если соберетесь ставить их в квартире.

Основные производители

Один из самых известных производителей стальных панельных радиаторов — Kermi, Германия. Качество продукции высокое, а также при создании используются особые технологии, повышающие фактор теплоотдачи. Благодаря двум инновациям «Therm X2» и настройке клапанов предварительно сберегается около 10% энергии. В ассортименте есть радиаторы с нижним и боковым подключением. Выпускаются с популярными типами 11, 22 и 33.

Buderus, Германия. Используются в основном для отопления домов, других зданий, где температура теплоносителя не больше 110 градусов. Длины исполнений от 400 до 2900 мм, высоты от 350 до 850 мм. После доставки радиаторы полностью готовы к установке. Можно монтировать в системы с давлением примерно до 9 бар.

Korado, Чехия. Их основная деталь — пара пластин, которые представляют собой греющую поверхность. У компании широкий модельный ряд, поэтому человек можно спокойно подобрать необходимый ему стальной панельный радиатор отопления. Толщина стенок более 1,15 мм. Применяется в роли теплоносителя воды/водных веществ с температурой до 109 градусов Цельсия. Можно скрыто монтировать подводку труб.

DeLonghi, Италия. Они бесшумно работают, полностью отсутствуют открытые нагревательные детали, подогрев помещений происходит равномерно. Производитель гарантирует безопасность и надежность продукции.

PURMO, Финляндия. Финские стальные радиаторы набирают все большую известность в нашей стране. Ведь из-за доступности цен отечественные создатели не особо представлены на рынке приборов отопления. Цена/качество радуют покупателей, различный выбор размеров и типов радиаторов дает возможность подобрать отопительный прибор под своё место жительства, офис, другое здание. Отзывы говорят о продолжительном сроке службы, приятном внешнем виде, высоких характеристиках прибора. Также плюсом является тот факт, что производитель изготавливает радиаторы не только в белом цвете, но и хоть чёрном, красном и так далее. Можно выбрать цвет под заказ. Изготавливается из низкоуглеродистой стали. Возможны 4 вида подключения — боковое, седельное, диагональное, нижнее.

Среди производителей трубчатых стальных радиаторов стоит отметить Charleston, Германия. У них имеется боковое подключение, колончатая структура. Составлены из нескольких секций, которые сообщены сваркой. Применяются в закрытых системах, где радиатор не соприкасается с воздухом. Для горячего водоснабжения он не применим. Можно использовать не только для жилых помещений, но и для административных построек. Толщина стали стандартная, около 1,2 мм.

Arbonia, Германия. Их внешний вид довольно минималистичный, также можно выбрать цвет под заказ. Радиаторы не занимают большие площади из-за своих маленьких и узких габаритов — они высокие, но тонкие. Современный вид идеально подойдет для того, чтобы освежить дизайн своей территории. Он не похож на традиционные батареи.

Полезное видео по теме

Почему нельзя использовать стальные радиаторы со стальными трубами:

Как нагревается стальная и чугунная батарея отопления:

Сравнение радиаторов



Читайте так же:

Рубрика: Стальные радиаторы отопленияАвтор: Андрей ЕлфимовОставить комментарий

Источник

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Еще по теме: керамические изразцы для камина

стальные радиаторы отопления: типы, размеры, плюсы и минусы

Какие радиаторы лучше биметаллические или стальные? Сравнение и выбор

Широкое распространение стальные радиаторы отопления получили благодаря доступной цене и существенному диапазону технических характеристик. Их можно использовать как в индивидуальных системах отопления малоэтажных объектов, так и в многоквартирных зданиях любой этажности.

Существуют панельные и трубчатые стальные радиаторы, имеющие свои особенности. Оба вида могут быть как бокового, так и нижнего типа подключения, что облегчает их монтаж и расширяет выборку. В статье мы рассмотрим различия между видами, дадим рекомендации по выбору, сравним характеристики лучших моделей.

Читайте в статье

Панельные стальные радиаторы отопления

Современные панельные радиаторы имеют достаточно высокие технические и эксплуатационные характеристики, при этом доступны по цене и имеют эстетический внешний вид, не требующий доработки и покраски.

Они сочетают в себе функции радиатора и конвектора, поскольку пропускают через свою конструкцию воздух, усиливая его конвекцию в помещении, за счет чего имеют относительно высокие показатели теплоотдачи и обеспечивают комфортный и быстрый обогрев.

Панельные стальные радиаторы отопления могут иметь показатель теплоотдачи от 179 до 13 173 Вт при длине панели от 300 до 3000 мм. Большинство моделей рассчитаны на рабочее давление в 10 атм., чего достаточно для центрального отопления многоквартирных домов этажностью до 10, в которых давление в системе находится в пределах 8-9 атмосфер.

Конструкция и устройство

Конструкция стальных панельных батарей проста. Основой являются штампованные стальные листы. В процессе штамповки на них выдавливаются вертикальные (по плоскости) и горизонтальные (по краям) каналы, два зеркальных между собой листа свариваются по краям, между ними образовываются герметичные пространства, которые будут заполнены теплоносителем (водой).

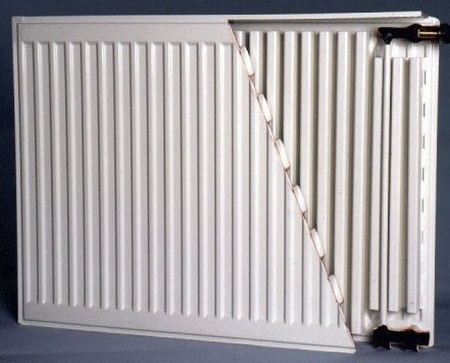

Наглядно это можно увидеть посмотрев на стальной панельный радиатор в разрезе (фото ниже).

Для внутренней части стального радиатора в целях получения эффекта конвекции изготавливаются листы толщиной 0,3-0,5 мм с ребрами П-образной формы. Они фиксируются точечной сваркой к ранее упомянутым панелям, между двумя такими элементами ввариваются патрубки, необходимые для врезки в трубы водяного отопительного контура. На окончательном этапе все сварочные швы шлифуются, производится покраска, устанавливаются стенки и верхняя решетка.

В результате получается две излучающие тепло панели, которые через патрубки заполняет теплоноситель, на внутренней стороне каждой находятся ребра, по которым циркулирует воздух: прогреваясь от излучения радиатора поднимается вверх, пространство внутри заполняет холодный воздух снизу и так по кругу (эффект конвекции).

Особо важным является этап покраски, именно от него во многом зависит качество отопительного прибора: его устойчивость к загрязнению теплоносителя и коррозии, экологичность и срок службы.

Производители используют такие способы покраски, как погружение радиатора в окрашивающий состав (ОП), анодный электрофорез (АЭФ) или катодный электрофорез (КЭФ) – наиболее высокотехнологический и эффективный. Технология покраски КЭФ позволяет снизить уровень растворителя в краске до 2%, благодаря чему радиатор при нагреве до высоких температур (свыше 90-100 градусов) не выделяет вредных веществ.

Типы панелей

Выше мы описали стандартную наиболее распространенную конструкцию. Всего существует 7 типов стальных панельных радиаторов отопления, которые отличаются лишь наличием конвекционных ребер, количеством стальных панелей и, соответственно, шириной.

Тип панельного отопительного прибора обязательно указывается в его названии. Например: Buderus Logatrend VK-Profil 22 (500×2000 мм) – число после названия модели и есть ее тип (22); Kermi FKV 11 (500×1100 мм) – радиатор 11 типа. Рассмотрим особенности каждого типа.

Тип  Внешний вид (нажмите для увеличения) Особенности конструкции Ширина (глубина), мм
10 тип Состоит из одной плоской стальной панели, по каналам которой циркулирует теплоноситель. Из-за отсутствия конвекционных ребер и наличия лишь одной панели уступает стандартным моделям 22 типа в теплоотдаче на 40-60%.

Но такая конструкция имеет и массу преимуществ: более низкая стоимость, отсутствие циркулирующего воздушного потока, разносящего пыль, очень компактные габариты и простота в уходе в виду отсутствия множества поверхностей сложной формы. Панели рекомендованы к установке в детских комнатах, детских и лечебных учреждениях.

46-48
11 тип Состоит из 1 панели 1 зафиксированного на ней с тыльной стороны конвекционного листа с ребрами П-образной формы.

По сути является половиной стандартного 22-го радиатора. Конструкция теряет около 35-50% теплоотдачи в сравнении со стандартной, стоит все так же относительно недорого, но уже переносит пылевые массы и требует более тщательного ухода

61-64
20 тип Состоят из двух панелей внутри которых циркулирует теплоноситель. Панели соединены решеткой сверху и стенками по бокам. За счет отсутствия конвекции уступает в теплоотдаче 30-35% стандартной конструкции, но не переносит пыль и прост в уходе. 66-84
21 тип Имеет 2 панели и 1 конвектор, зафиксированный изнутри передней. Теряет всего около 8-10% тепловой мощности, однако стоит в среднем на 15-25% дешевле. Некоторые модели имеют более компактные размеры. 76-102
22 тип Стандартная конструкция из 2 панелей и в конвекторов на внутренней стороне каждой. 100-108
30 тип Конструкция состоит из 3 панелей, наполненных теплоносителем, соединенных патрубками, боковыми стенками и верхней решеткой. Не уступают стандартному 22 типу в показателях теплоотдачи, при этом не переносят пыль в процессе конвекции, более просты в уходе, но стоят на 25-35% дороже. 152-153
33 тип Состоит из 3 панелей и 3 конвекторов, по сути к внешней стороне стандартной конструкции добавлена еще одна панель с конвектором. Имеют повышенную на целых 50-65% в сравнении с 22 типом теплоотдачу. Рекомендуется к установке в помещения частных домов или дачи с большой площадью пола и остекления, в 2-х уровневые квартиры. 155-170

Технические и эксплуатационные характеристики

Панельные радиаторы рассчитаны на стандартную температуру теплоносителя в 70°C, максимальная температура зависит от модели и может достигать 90-120°C. Рабочее давление большинства моделей, как мы уже упоминали, равно 10 атмосферам и более при стандартном давлении в системе центрального отопления в 8-9 атмосфер (мПа).

Однако недостатком стальных отопительных приборов является слабая устойчивость к гидроударам, которые могут возникнуть вначале отопительного сезона (при проверке и запуске системы). Поэтому при установке в систему центрального отопления всегда есть риск сокращения срока службы батарей.

В подобных ситуациях мы рекомендуем установить редукторы давления, которые способны контролировать перегрузки и справляться с гидроударами (цена вопроса 800-2000 рублей).



Технические и эксплуатационные характеристики Диапазон значений существующих моделей
Теплоотдача (тепловая мощность) 179- 13 173 Вт
Отапливаемая площадь 1,79-130,17 м2
Max рабочая температура 90-120 °C
Объем теплоносителя (воды) в радиаторе 0,84-22,8 л
Вес 2,76-96,41 кг
Гарантийный срок 2-12 лет
Срок службы Не менее 15-40 лет
Подводка Боковая, нижняя, универсальная
Резьба отверстий для подключения к тепломагистралям G ½ или ¾ дюйма, для однотрубных систем – байпасное резьбовое присоединение

Нижнее или боковое подключение: какое лучше

Модели с нижним подключением стоят дороже. Преимуществом такого способа является возможность прокладки тепловых магистралей по плоскости пола и маскировки их под напольное покрытие. В местах расположения коммуникаций будет незначительно подогреваться и пол.

Также трубы можно спрятать и в стенах. Однако нижний подвод, снижает теплоотдачу радиатора на 20-22%, поэтому при расчете тепловой мощности необходимо обязательно учитывать способ подключения.

Лучше с точки зрения эффективности боковое подключение, при котором подача теплоносителя осуществляется в верхний патрубок, а отвод осуществляется через нижний. При выборе важно учитывать сторону подключения, поскольку модели радиаторов могут быть как с правым, так и с левым подключением.

Существуют и еще более дорогие модели позволяющие осуществить и боковое, и нижнее подключение – универсальные.

Отзывы о стальных панельных батареях: преимущества и недостатки

Преимущества Недостатки
Широчайший ассортимент моделей с практически любыми показателями теплоотдачи, размерами по длине и высоте. Высокая чувствительность сварных швов к гидроударам, критическим давлением в системе являются показатели свыше 10 атмосфер.
Вариативность подключения и простота монтажа. Достаточно навесить прибор на кронштейны (как правило идущие в комплекте) и врезать через резьбовое соединение в водяной контур. При сливе теплоносителя из системы склонны к коррозии, особенно, если теплоноситель имел высокую степень загрязненности.
Относительно высокая теплоотдача при доступной стоимости, которая обеспечивается благодаря конвекционным ребрам, способствующим естественной циркуляции воздуха. При описанных выше экстремальных условиях эксплуатации, срок эксплуатации может серьезно сократиться. Согласно практике и отзывам покупателей – до одного года и даже до 8 месяцев (при наличии серьезных гидроударов и отсутствии методов их предотвращения).
Быстрое достижение параметров регулирования отопительной системы. Уязвимы к повреждениям в процессе транспортировки и эксплуатации. Относительно несильный удар может повредить панель и перекрыть канал для движения теплоносителя.
Небольшой объем теплоносителя в сравнении с чугунными радиаторами, что способствует повышению экономичности и эффективности.
Безопасная форма, не имеющая острых элементов, об которые можно получить серьезные повреждения.
Не нуждаются в покраске или дополнительных экранах, поскольку изначально имеют эстетически привлекательный вид.

Трубчатые стальные радиаторы отопления

В сравнении с панельными, трубчатые стальные радиаторы отопления более дороги в производстве, при одинаковых размерах рассчитаны на больший объем теплоносителя, при этом  имеют не столь более высокую теплоотдачу, из-за чего гораздо реже используются в обустройстве системы отопления.

Однако стоит выделить высокие вертикальные приборы отопления (высота > длинны), которые располагают не под оконными проемами, а на стенах коридоров, ванной, возле мебели. Вертикальные отопительные приборы отлично сочетаются практически с любым дизайном и прогревают окружающую среду посредством излучения, не создавая поток пыльных масс.

Конструкция и устройство

Радиаторы в виде привычных, похожих на чугунные, секций производятся все так же методом штамповки. Однако на секции делятся только для удобства обозначения размеров, сами отопительные приборы всегда являются сваренной воедино, неразборной конструкцией.

Листы стали толщиной 1,5-2 мм штампуются, образуя зеркальные половинки секции. Половинки по краям соединяются контактной сваркой, образованные секции шлифуются. Соединяются секции также посредством точечной сварки и снова шлифуются. Итоговым этапом является покраска (все теми же методами опускания в состав, АЭФ или КЭФ) и оплавление эпоксидного покрытия.

Существуют более редкие (в большинстве своем отечественные) конструкции стальных трубчатых батарей, представляющие собой вертикальный ряд труб (конвекторов), закрепленный на двух горизонтальных коллекторах, по которым движется теплоноситель.

Вертикальные трубы определенной высоты нарезаются и завариваются снизу (реже и снизу, и сверху), затем фиксируются на горизонтальных коллекторах. Сварочные швы шлифуются, приборы окрашиваются, иногда декорируются никелированными кольцами. За счет такой конструкции создается слабый эффект конвекции, благодаря чему незначительно усиливается теплоотдача. Однако ее показатели все равно ниже панельных радиаторов.

Технические и эксплуатационные характеристики

Характеристики трубчатых и панельных радиаторов, несмотря на различия в конструкции, мало чем отличаются. Трубчатые стальные приборы отопления рассчитаны на незначительно более высокое рабочее давление – 10-25 атм., могут переносить скачки вплоть до 15-16 атм.

Технические и эксплуатационные характеристики Диапазон значений существующих моделей
Теплоотдача (тепловая мощность) 252- 3 900 Вт
Отапливаемая площадь 2,52-39 м2
Max рабочая температура 95-120 °C
Объем теплоносителя (воды) в радиаторе 2, 4-37,2 л
Вес 3,55-60,76 кг
Гарантийный срок 2-10 лет
Срок службы Не менее 15-40 лет
Подводка Боковая, нижняя
Резьба отверстий для подключения к тепломагистралям G ½ или ¾ дюйма

Преимущества и недостатки

Преимущества Недостатки
Незначительно более высокая теплоотдача. Значительно более высокая стоимость. Трубчатые батареи на 40-90% дороже панельных.
Большее рабочее давление, которое в моделях производителя Сунержа может достигать 25 атм. Требуют большего объема теплоносителя в системе.
Благодаря исключительно гладким не сложным по своей форме поверхностям просты в уходе. Диапазон доступной тепловой мощности в сравнении с панельными – меньше.
В ассортименте имеются особые вертикальные радиаторы, которые отлично подходят для установки в нестандартных местах.

Расчет минимально необходимой тепловой мощности

Теплоотдача является главным критерием выбора радиаторов отопления. Рассчитать минимально необходимую тепловую мощность можно по площади. Для этого применяется соотношение 1 кВт тепловой мощности на каждые 10 м2 площади отапливаемого помещения. Для образования запаса мощности мы рекомендуем увеличить полученный показатель на 15%, то есть умножить на коэффициент 1,15.

Например, для обогрева помещения площадью 34,5 м2 необходимо 3,45 * 1,15 = 3,97 или 4 кВт теплоотдачи. Это может быть как один радиатор больших размеров, так и 2 по 2000 Ватт. Такого простого метода расчета достаточно для создания комфортных условий отопления.

Существует и более сложный, учитывающий все нюансы метод, которым пользуются специалисты. Для удобства и быстроты расчетов, рекомендуем воспользоваться нашим калькулятором.

На что еще обращать внимание при выборе

  1. Рабочее давление. Мы уже не раз упоминали относительно небольшое рабочее давление стальных радиаторов отопления – обычно 10-12 атмосферам. Связанно это с использованием пластинных тонких листов металла и технологией производства, к тому же, в европейских странах стандартное давление в системе отопления несколько ниже, чем на территории России.Если вы выбираете радиаторы в квартиру в доме с центральным отоплением, рекомендуем выбирать радиаторы с как можно более высоким рабочим давлением – до 13-15 атмосфер, а также дополнительно устанавливать редуктор давления.Можно обратить внимание на ориентированную на наши условия модель Сунержа Эстет 500 5008 (более детально описана далее). Для индивидуальных систем отопления в частных домах, где давление в системе редко превышает 3-4 атмосферы, могут быть использованы любые стальные радиаторы.
  2. Межосевое расстояние. Существуют модели с боковым подключением с межосевым расстоянием от 300 до 900 мм. Это важно учитывать при проектировании системы отопления.
  3. Размеры. Стальные радиаторы не ограничены в размерах, поэтому зная минимально необходимый показатель тепловой мощности, можно подобрать отопительный прибор любого размера. Главное – длинна радиатора должна быть не менее 50% ширины оконного проема, желательно во всю ширину окна. По вертикальной оси рекомендуемая высота размещения радиатора над полом – 80-100 мм, а расстояние между батареей и подоконником должно быть не менее 100 мм. Выбирая размер отопительных приборов учтите особенности будущего места расположения.
  4. Потенциальный срок службы. На срок службы более других влияют два фактора: толщина и качество стали, технология обработки и покраски. Дольше всего прослужат приборы отопления с толщиной стенок не менее 1,25-1,5 мм. Высокотехнологичная покраска, например способам КЭФ, применяемым в автомобилестроении, обеспечит надежную защиту от коррозии. Информация о способе покраски и параметрах стали, как правило, указана в паспорте радиатора, визуально на всей поверхности не должно быть никаких сколов, наплывов краски или недокрасов.

Лучшие известные производители и модели: характеристики и цены

Панельные

Kermi FTV(FKV) 22 500 500

Известные немецкие панельные радиаторы отопления, отличаются высокой надежностью и качеством за относительно небольшую стоимость. Существуют радиаторы с боковым (FTV в названии) и нижним (FKV) подключением.

Надежность достигается технологией соединения элементов, толщиной листов стали 1,25 мм и их качеством, а также технологией покраски – КЭФ. Как мы уже упоминали, это наиболее эффективный метод покраски, при котором приборы устойчивы к коррозии, а при нагревании до экстремальных температур не выделяют вредных веществ.

Все радиаторы линейки имеют рабочее давление 10 атм, испытаны давлением системы в 13 атмосфер. Более детальные характеристики приведены в итоговой сравнительной таблице. Стоимость – 5 300-5 600 руб. (панель 500×500).

Buderus Logatrend K-Profil 22 500 500

Еще одна модель не менее известного немецкого производителя. Не уступает по качеству штамповки, сварки и обработки элементов, комплектуется термостатом для регулировки температуры теплоносителя, при этом имеет более низкую стоимость – дешевле на 80-90%. Однако имеет более низкое рабочее давление – 8,7 атмосфер, что несет высокие риски разгерметизации при использовании в отечественной системе центрального отопления.

Тем не менее, радиаторы являются одними из лучших для использования в индивидуальном отопления частного дома. Стоимость – 2 600-2 800 рублей (500×500).

ELSEN ERK 22 500 500

Панельные радиаторы чешской фирмы, известной применением новейших технологий в производстве отопительного оборудования. Модели линейки обладают повышенной на 25-30% теплоотдачей в сравнении с ранее упомянутыми аналогами. При изготовлении применяется технология «Low Seams»: за счет загибания цельных листов, а не сварки их частей, снижается количество сварных швов, являющихся наиболее уязвимыми точками стальных панельных радиаторов.

Отопительный прибор рассчитан на стандартное рабочее давление 10 атмосфер, однако риск протечек при эксплуатации значительно снижен, а заявленный производителем срок службы – не менее 30 лет. Гарантийный срок – 12 лет. Недостатком являются нестандартные межосевое расстояние, например, у указанной модели (высотой 500 мм) оно 445 мм. Это необходимо обязательно учитывать при проектировании. Стоимость панели 500×500 – 3 500-3 900 руб.

Prado Classic 22 500 500

Стальные отопительные приборы российского производителя ОАО «НИТИ «Прогресс» г. Ижевск. Выдерживают рабочее давление до 9 атм., имеют высокую теплоотдачу и устойчивость к загрязнению и экстремальному нагреву теплоносителя (до 120°C). Для изготовления используются стальные листы толщиной 1,4 мм, что положительно влияет на срок службы.

Недостатком является менее эстетический внешний вид и все еще не совершенное качество российской сборки, однако с 2006 года (начало установки в частные и многоквартирные дома) серьезных инцидентов в процессе эксплуатации не возникало. Стоимость панели 500×500 – 3 000-3 500 рублей.

Трубчатые

Zehnder Charleston 3050 500 1196

Немецкий производитель, стальные трубчатые радиаторы которого считаются одними из лучших на рынке, благодаря проверенному временем качеству. Батареи способны работать с давлением в системе до 10 атм., имеют эстетический вид и оптимальную теплоотдачу.

Однако несмотря на 5-ступенчатую обработку, необходимо с осторожностью использовать радиаторы в отечественной загрязненной системе центрального отопления, подверженной перепадам давления. Стоимость – 33 000-37 000 рублей (за модель из 26 секций).

Arbonia 2180 1800 540

Высокие вертикальные радиаторы еще одной немецкой марки, предназначенные для установки в нестандартных местах. Радиатор является самым тонким среди аналогов (глубина 65 мм), сохраняя оптимальную теплоотдачу, не требует маскировки и сочетается с практически любым дизайном, акцентируя на себе внимание. По заказу окрашиваются в любой цвет.

За практику эксплуатации, инцидентов с качеством приборов не наблюдалось. Цены за 12 секций с теплоотдачей 1560 Вт находятся в пределах 24 000-26 000 руб.

Сунержа Эстет 500 5008

Набирающая популярность российского рынка модель трубчатых стальных радиаторов. Отопительные приборы обладают повышенной теплоотдачей, необычным эстетическим внешним видом. Модели Эстет рассчитаны на рабочее давление 25 атм., что предполагает использование в самых экстремальных условиях, в том числе в многоквартирных домах, этажностью 10 и более.

Недостатком является огромный вес и не менее высокая стоимость – в среднем 50 000 рублей за конструкцию из 8 секций с теплоотдачей 1264 Вт.

КЗТО РС 2-500 1150

Еще одна известная модель стальных трубчатых радиаторов отопления российского производства, отличающаяся адаптацией под отечественные условия отопительных систем. Максимальное рабочее давление до 15 атмосфер и температура теплоносителя до 130°C обеспечивается особо толстыми стенками. Радиаторы имеют оптимальные показатели теплоотдачи и невысокую для трубчатых радиаторов стоимость.

Однако согласно практике и отзывам покупателей часто возникают вопросы к качеству, что, к сожалению, характерно для большинства отечественных производителей. Цена за модель из 28 секций с теплоотдачей 1960 Вт – 14 000-15 000 рублей.

Цены: итоговая таблица

Производитель и модель Рабочее давление, атм Теплоотдача, Вт (при 70°C согласно ГОСТ 31311- 2005) Объем теплоносителя в радиаторе, л Цена, руб Стоимость 1 кВт мощности, руб
Панельные
Kermi FTV(FKV) 22 500 500, Германия 10 965 2,7 5 300 5 492,2
Buderus Logatrend K-Profil 22 500 500, Германия 10 913 3,15 2 600 2 847,8
ELSEN ERK 22 500 500, Чехия 10 1158 2,7 3 600 3 108,8
Prado Classic 22 500 500, Россия 9 874 2,82 3 200 3 661,3
Lemax (Лемакс) С22 500×500, Россия 9 1102 2,82 3 500 3 176,0
Purmo Compact 22 500 500, Финляндия 10 735 2,75 3 500 4 761,9
Трубчатые
Zehnder Charleston 3050 500 1196, Германия 10 1352 20,8 29 000 21 449,7
Arbonia 2180 1800 540, Германия 10 1560 18,72 25 000 16 025,6
Сунержа Эстет 500 5008, Россия 25 1264 50 000 39 556,9
КЗТО РС 2-500 1150, Россия 15 1960 11,2 15 000 7 653,1
Dia Norm Delta Standart 3057 1000, Германия 10 1240 18,2 30 000 24 193,5

Система отопления из трубчатых радиаторов значительно дороже панельных, хоть и несколько лучше по характеристикам. Даже самые бюджетные варианты дороже гораздо более серьезных по характеристикам биметаллических радиаторов, поэтому они так редко используются.

Что касается панельных батарей, то мы рекомендуем позаботиться в первую очередь о надежности и выбрать проверенные уже несколькими десятилетиями немецкие или финские модели: Kermi FKV 22, Purmo Compact 22 или Buderus Logatrend K-Profil 22. К тому же, последние сочетают в себе и высокое качество, и доступную в сравнении с аналогами цену.

Где купить стальные радиаторы отопления

В Москве и МО

  1. Тепловод сервис (https://teplovodservice.ru/radiatory/stal_nye_panel_nye/) – полный ассортимент моделей известных производителей – +7 (495) 134-44-998 или (800) 555-00-81, г. Москва, 25 км МКАД, внешняя сторона, ТК «Конструктор», линия Е, пав. 1.8.
  2. ПростоТепло.ру (https://www.prostoteplo.ru/sistemy-otopleniya/stalnye-radiatory/) – +7 (495) 584-00-01, Московская область, г. Мытищи, ул. Колпакова д.2 корп. 13, 1 подъезд, 4 этаж, оф. 401.

В Санкт-Петербурге

  1. ProTeplo (https://www.proteplo-spb.ru/products/radiatory-stalnye-panelnye) – 8 (812) 507-88-09, Санкт-Петербург, Чугунная ул, дом № 14, корпус ЛИТЕР К, кв.ОФИС 1.
  2. Тепло 3000 (https://teplo3000.spb.ru/catalog/radiatory-otopleniya/stalnye) – +7 (812) 401-66-31, Санкт-Петербург, ул. Ворошилова, д.2 лит.Е, заезд только с ул. Зольная.

Источник

ЛЕНИНГРАДКА! Самая надежная система отопления

Читайте дополнительно: буржуйка в гараж своими руками

стальные радиаторы отопления: типы, размеры, плюсы и минусы

Выбираем стальные панельные радиаторы отопления

Стальные радиаторы панельного типа — плюсы и минусы

Благодаря невысокой (по сравнению с другими металлами) стоимости стали, практически все панельные батареи отопления производятся именно из этого материала.

Панельная конструкция позволяет обеспечить максимальную теплоотдачу прибора, сократив при этом расходы на производство, что обеспечивает доступную стоимость радиатора.

Панельный радиатор в квартире

Что учитывать при выборе стальных панельных радиаторов?

Стальные радиаторы отопления панельного типа имеют несколько ограниченную сферу применения. В первую очередь стоит отметить тот факт, что использование подобных устройств в системах центрального отопления нежелательно.

На это существует целый ряд причин:

  • Нормируемое рабочее давление стального радиатора составляет 10 атмосфер. При этом вся продукция проходит испытания при давлении в пределах до 1,3 МПа. Учитывая некоторую неустойчивость к последствиям гидроударов, возможность которых обусловлена нестабильностью рабочих режимов существующих центральных сетей отопления, существует большая вероятность повреждения панелей батарей.
  • Небольшое внутреннее сечение панелей приводит к необходимости предъявлять жесткие требования по химическому и физическому составу теплоносителя. Излишняя минерализация воды, наличие механических примесей способно вызвать уменьшение внутреннего рабочего сечения радиаторов, что становится причиной засорения и образования пробок.
  • Немаловажным параметром считается и качество теплоносителя. Высокая абразивность воды, определяемая наличием минеральных компонентов, приводит к повреждению внутренней поверхности батарей. Учитывая то, что стальные панельные радиаторы предрасположены к коррозийным процессам, использование радиаторов данного типа рекомендовано в закрытых системах, в качестве теплоносителя в которых используется очищенная вода или антифриз.

В центральных системах отопления предусмотрен технологический слив теплоносителя на летний период. Поступающий при этом в приборы отопления воздух становится причиной активизации коррозионных процессов, что может привести к выходу изделия из строя буквально за 1-2 года.

Учитывая все данные факторы, производители предлагают использовать панельные приборы отопления из стали только в автономных системах, при эксплуатации таких радиаторов в общедомовых центральных сетях отопления срок службы приборов может существенно уменьшиться.

Конструктивные особенности панельных стальных радиаторов

Конструкция панельных стальных радиаторов отопления отличается простотой, которая в то же время обеспечивает возможность применения различных схем компоновки и подключения к сети. Основными конструктивными элементами считаются рабочая панель, по которой проходит теплоноситель, а также конвектор, обеспечивающий усиление воздушных тепловых потоков, исходящих от батареи.

Конструкция панельного радиатора

Производители предлагают несколько основных серий, в пределах которых стальные панельные радиаторы отопления отличаются количеством используемых конвекторов и панелей. При выборе обращайте внимание на присутствующую цифровую маркировку, которая должна отображать тип предлагаемого радиатора. Если такая маркировка отсутствует, или данные цифр не соответствуют количеству рабочих элементов батареи, значит, продавец заведомо предлагает подделку, срок службы которой будет недолгим.

  • Тип батарей 10 предполагает наличие одной отопительной панели без использования конвектора.
  • Панельная батарея типа 21 состоит из двух панелей и размещенного между ними стального конвектора.
  • Общий принцип маркировки сведен к следующему — первая цифра указывает на количество используемых панелей, вторая на количество применяемых конвекторов.

На сегодняшний день максимальной тепловой мощностью обладают стальные радиаторы панельного типа с маркировкой 33.

При выборе определенной модели стальной панельной батареи стоит обращать внимание и на тип подключения к сети отопления. Большинство моделей может подключаться при помощи боковой или нижней подводки, установка в сети с другой конфигурацией приведет к снижению эффективности работы радиаторов.

Преимущества и недостатки стальных панельных радиаторов

Даже неискушенному в технических тонкостях изделия покупателю бросаются в глаза следующие характеристики:

Модельный ряд панельных стальных радиаторов

  • Высокая тепловая мощность, обеспеченная значительной рабочей площадью отопительной панели. При наличии 2-3 панелей теплоотдача прибора соответственно возрастает, при этом батарея такого класса не станет занимать дополнительного пространства в помещении.
  • Панельные радиаторы отопления в отличие от своих секционных собратьев обладают более высокой механической прочностью. Минимизация точек соединения между отдельными элементами батареи позволяет повысить надежность и долговечность изделия (при соблюдении условий эксплуатации).
  • Стальные батареи имеют значительно меньшую массу по сравнению с чугунными традиционными радиаторами, благодаря этому существенно упрощаются монтажные работы и существует возможность крепления на облицованные гипсокартоном стены (при устройстве дополнительных опорных элементов в конструкции несущего каркаса под ГКЛ).
  • В отличие от алюминиевых радиаторов стальные панельные батареи не подвергаются воздействию электрических токов, возникающих в месте соединения различных металлов. Электрокоррозионная устойчивость отопительных устройств данного типа является основным преимуществом таких батарей над алюминиевыми устройствами.

Теперь следует сказать несколько слов и о недостатках отопительных радиаторов данного типа. Дело в том, что гарантировать долговечность и эффективность стальных панельных радиаторов могут, к сожалению, только ряд производителей. При этом большая часть продукции надлежащего качества производится именно зарубежными компаниями, а стоимость радиаторов при этом возрастает не менее чем на 40-60%.

Основные проблемы стальных панельных батарей связаны со следующими факторами:

  • Некачественная покраска или использование более простых (а, следовательно, и дешевых) технологий. В данном случае защитное покрытие является недолговечным и может быть нарушено даже при небольших механических воздействиях или под воздействием теплоносителя с высокой степенью минерализации.
  • Учитывая большую площадь поверхности и небольшую толщину металла, используемого при изготовлении панелей батарей, предъявляются повышенные требования к обеспечению безопасности транспортировки. Даже незначительные на первый взгляд повреждения могут привести к непоправимой порче изделия.
  • Ограниченная сфера применения стальных панельных радиаторов делает нежелательной их установку в многоквартирных домах с центральным отоплением. Но при этом стоит отдать должное качеству импортной продукции, которая эксплуатируется в подобных условиях на протяжении 4-6 лет (с момента выхода данных радиаторов на отечественный рынок). Особых проблем при эксплуатации выявлено не было, но все-таки такой выбор сделан на собственный страх и риск заказчика.

Если вам требуются эффективные радиаторы для систем автономного отопления, обязательно рассмотрите возможность приобретения стальных панельных батарей, способных обеспечить максимальную теплоотдачу.

Специалисты рекомендуют.

Также советуем посмотреть:



Источник

Рекомендуем: контрамарка печка

Комментировать
0
92 просмотров
Комментариев нет, будьте первым кто его оставит
