Смесительный узел для теплого пола своими руками: схемы для теплых полов и самостоятельный монтаж

Системы теплых полов, по которые еще мало кто слышал полтора десятка лет назад, прочно вошли в обиход современных домов и квартир, особенно у тех хозяев, кто думает о создании максимального комфорта проживания в своих владениях. В рекламных газетах – масса объявлений об услугах по монтажу систем прогрева пола, но таково уж «устройство» многих наших мужчин, что у них просто «руки чешутся» делать все собственными силами.

Из разнообразия типов «теплых полов» его водяная разновидность относится к наиболее сложным и дорогим в установке, правда, считается, что она значительно экономичнее в плане последующих эксплуатационных расходов. Работа по монтажу сложна уже сама по себе, если ее рассматривать уже хотя бы только с точки зрения прокладки трубных контуров, прячущихся в толще пола. Но совершенно наивно будет полагать, что на этом основные заботы остаются позади, и необходимо всего лишь врезаться в трубы подачи и «обратки». Нет, предстоит еще создать практически с нуля своеобразную «систему управления» системой, так чтобы обогрев пола заработал и приносил в дом только комфорт, а не массу неприятностей. Главным элементом такой системы является насосно-смесительный узел, который напрямую отвечает за поддержание требуемой температуры в контурах и обеспечение циркуляции теплоносителя по ним.

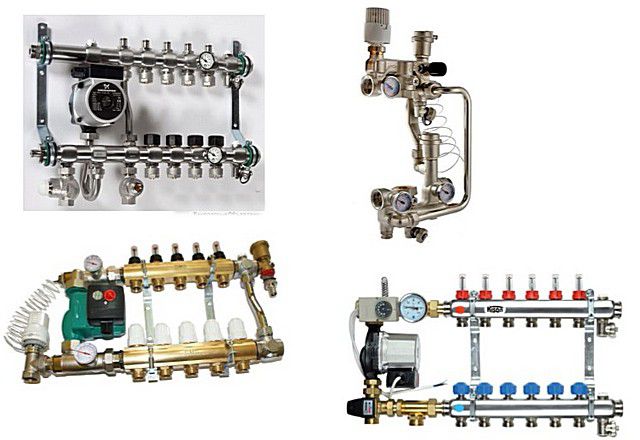

Такие устройства можно приобрести в готовом виде. А есть ли возможность собрать смесительный узел для теплого пола своими руками? Да, это вполне посильная задача – этому и посвящена настоящая публикация.

Общие понятия о смесительном узле «теплого пола»

В чем значимость насосно-смесительного узла в системе водяного «теплого пола»?

Чтобы любая работа шла успешно, исполнителю необходимо понимать, что он делает, и в чем принцип действия создаваемого им изделия. Не является исключением и наш случай: для начала следует полноценно представить, какие же функции возлагаются на насосно-смесительный узел – так будет проще разобраться в дальнейшем в его конструкции.

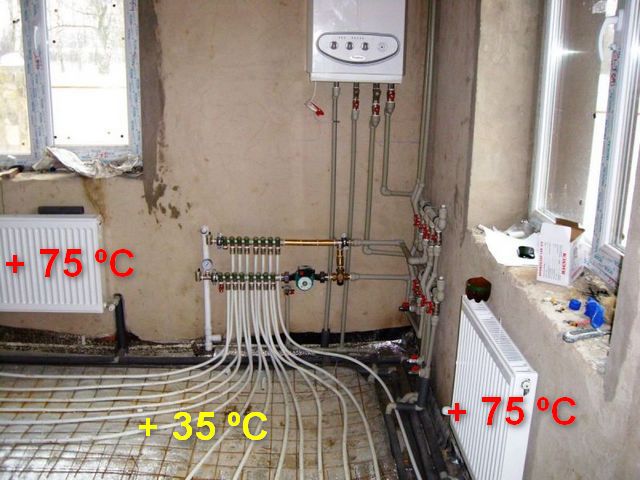

Итак, начнем с того, что температура циркулирующего по контурам тёплого пола теплоносителя значительно, практически вдвое, отличается от аналогичного показателя в традиционной системе отопления, где роль теплообменников выполняют радиаторы или конвекторы.

Так, в обычных высокотемпературных системах нагрев воды в трубах подачи обычно балансирует на уровне 70÷80 °С, а в ряде случаев может даже превышать эти границы. Именно под такие режимы эксплуатации создавались ранее и преимущественно создаются теперь тепловые магистрали, выпускается подавляющее большинство моделей котельного оборудования.

Но те температурные режимы, что считаются нормой для классических систем отопления, совершенно не приемлемы в условиях эксплуатации «тёплых полов». Это объясняется следующими обстоятельствами:

  • Если принять в расчет площадь активного теплообмена (практически вся поверхность пола в помещении), и присовокупить сюда еще и весьма внушительную теплоёмкость стяжки, в которую заключены трубы «теплого пола», то очевидно, что для достижения в комнате камфорной температуры большого нагрева и не требуется.
  • Порог комфортного восприятия нагрева поверхности пола босой ногой тоже ограничен – обычно для этого достаточно температуры до 30 °С. Согласитесь, будет не особо приятно, если снизу начнет «припекать».
  • Подавляющее большинство финишных напольных покрытий, применяемых в жилых комнатах, не рассчитано на сильный нагрев. Превышение температуры выше оптимальной приводит к деформациям, к появлению щелей между отдельными деталями, к выходу из строя замковых соединений, к образованию волн или «горбов» и другим негативным последствиям.
  • Высокие температуры нагрева вполне способны деструктивно влиять и на состояние бетонной стяжки, в которой «покоятся» трубы контуров «теплого пола».
  • Наконец, повышенные температуры совершенно не полезны и трубам проложенных контуров. Следует правильно понимать, что они жестко зафиксированы в стяжке, лишены возможности свободного термического расширения, и при высоких температурах в стенках труб будут возникать весьма сильные внутренние напряжения. А это – прямой путь к быстрому износу, к повышению вероятностей появления протечек.

В последнее время в продаже появились модели котлов, которые вполне могут работать в режиме «теплого пола», то есть давать низкотемпературный нагрев. Но есть ли смысл приобретать новое оборудование, если есть возможность обойтись имеющимся? Кроме того, «тёплые полы» в «чистом» виде применяются не столь часто – обычно они в масштабах одного дома комбинируются с «классикой». Ставить два раздельных котла? — очень расточительно. Лучше несколько усовершенствовать свою систему, выделив из нее участок «тёплых полов», и на границе этого разделения как раз и установить тот самый насосно-смесительный узел, о котором будет вестись речь.

Есть и еще одно обстоятельство, объясняющее необходимость насосно-смесительного узла. Одно дело – обеспечить циркуляцию в основном контуре отопления, и другое – в проложенных контурах теплого пола, каждый их которых достигает в длину десятков метров, с многочисленными изгибами и поворотами, дающими значимый прирост гидравлического сопротивления. Значит, необходимо выделенное насосное оборудование, которое также, как правило,  входит в схему этого узла, что, кстати, отражается и на его названии.

Принцип работы смесительного узла

Задача понятна – необходимо, не нарушая режима работы основной системы отопления, добиться того, чтобы в контурах «теплого пола» циркулировал теплоноситель с гораздо более низким уровнем нагрева. Как этого добиться?

Ответ напрашивается сам собой – качественным регулированием, то есть подмесом в горячий поток более холодного. Полная аналогия с тем, что мы проделывает неоднократно каждый день, настраивая температуру воды в душевой или в кухонном смесителе.

Цены на теплый пол

С горячим потоком – все понятно, а вот откуда взять охлажденный? Да из проходящей рядом трубы «обратки», по которой теплоноситель, отдавший тепло в приборах отопления или в контуре «тёплого пола», возвращается обратно в котельную. Изменяя пропорции подмеса горячей и охлажденной жидкости, можно добиться требуемой температуры.

Безусловно, по сложности устройства смесительный узел весьма существенно отличается от обычного бытового крана. Так и задачи перед ним стоят более ответственные!

Так, смесительный узел должен уметь работать без постоянного вмешательства человека – автоматически отслеживать уровни температуры и вносить оперативные изменения в процесс смешивания потоков, изменяя их количественно. Нередко возникает ситуация, когда в дополнительном поступлении тепла и вовсе нет необходимости, и оборудование должно просто «запереть» контур, обеспечивая только внутреннюю циркуляцию теплоносителя по нему, до требуемого остывания.

Складывается впечатление, что все это очень мудрено для неспециалиста. Действительно, если посмотреть на насосно-смесительные узлы заводского производства, предлагаемые в продаже, то, на первый взгляд, разобраться в хитросплетении труб, кранов, клапанов и т.п. – очень непросто. А стоимость подобных сборок выглядит весьма пугающей.

Но, оказывается, на практике реализуется всего несколько ходовых схем, и если понять принцип их действия, тол подобный насосно-смесительный узел вполне можно собрать и собственными силами. Разбору этих схем мы и посвятим следующий раздел нашей публикации.

Необходимо сразу внести одну ясность – данная статья посвящена именно насосно-смесительным узлам, а вот подключаемые к ним коллекторы подачи и «обратки» упоминаться, безусловно, будут, но в их устройство углубляться не станем. Просто по той причине, что этот узел системы «теплого пола», а именно – его устройство, принцип действия, порядок сборки и балансировки, все же требуют подробного рассмотрения в отдельной публикации.

Схемы насосно-смесительных узлов и принципы их действия

Изо всего разнообразия схем подобных смесительных узлов было выбрано пять. Основными критериями выбора служили простота восприятия принципа работы и доступность в самостоятельном изготовлении. То есть предлагаемые конструкции вполне можно собрать из деталей, имеющихся в свободной продаже, и для этого не требуется специальной подготовки – достаточно устойчивых навыков в проведении обычного сантехнического монтажа.

Схемы, безусловно, различаются, но для простоты их восприятия они сделаны по одному графическому принципу, с сохранением изображений и нумераций одинаковых элементов. Новым деталям, которые будут появляться в схемах, будут присваиваться буквенные обозначения по нарастанию.

Во всех схемах принята одна ориентация – подвод труб подачи и «обратки» слева, а выход на «гребенки» — коллектор теплого пола – справа. Цветовая маркировка труб наглядно говорит об их предназначении. Сам коллектор в реальности может непосредственно примыкать к насосно-смесительному узлу (так бывает чаще) или даже располагаться на некотором отдалении от него – это зависит от особенностей помещения и свободного места для размещения оборудования. На принципе работы схемы это нисколько не отражается.

Трубы могут использоваться любые, по желанию мастера – от обычных стальных ВГП до пластиковых (полипропилен или металлопласт) или гофрированной нержавейки. Соответствующим образом будут меняться и некоторые комплектующие. Так, например, на схемах показаны латунные тройники или отводы, но они могут быть исполнены и из иных материалов.

Соответствующими утолщенными стрелками с изменяемыми оттенками показаны направления потоков теплоносителя.

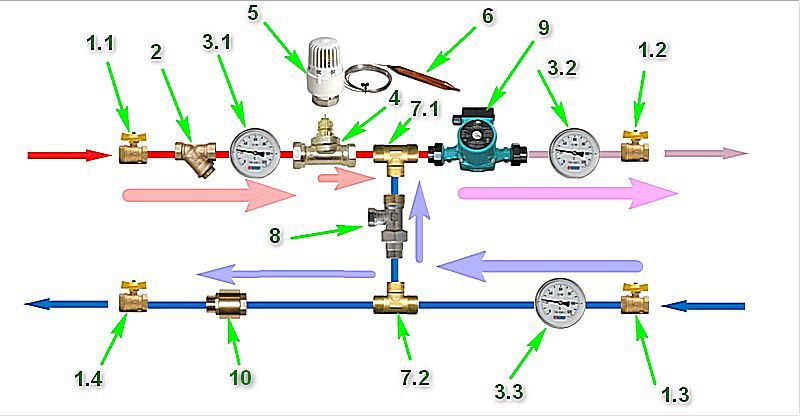

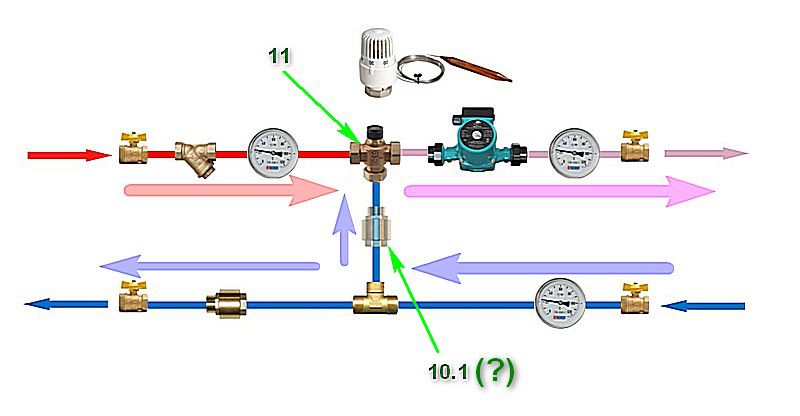

СХЕМА №1

В данной схеме используется обычный термоклапан, как для радиаторов отопления. Циркуляционный насос расположен последовательно.

Схема считается одной из наиболее простых для монтажа, но она вполне действенная.

Давайте подробно пройдемся по деталям и устройствам, составляющим схему:

  • «а» – трубы, показанные с цветовой маркировкой, для простоты восприятия. Как уже отмечалось, могут применяться различные типы труб, лишь бы они соответствовали по своим характеристикам условиям эксплуатации в системе отопления.

— «а.1» – вход трубы подачи из общего контура системы отопления;

— «а.2» – выход в трубу «обратки»;

— «а.3» – подача на коллектор «теплого пола»;

— «а.4» – возврат теплоносителя с коллектора.

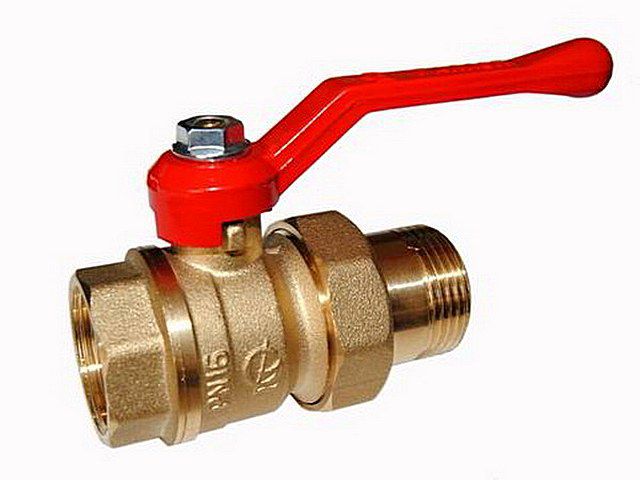

  • «б» — запорная арматура – шаровые краны. Важно – они не играют никакой роли в процессе регулировки температуры или давления в системе «теплого пола». Их функциональность ограничена, но вместе с тем – не менее важна. Наличие кранов позволяет производить отключение отдельных узлов системы отопления, когда это вызвано необходимостью, например, проведения каких-либо ремонтно-профилактических работ.

Особых требований к конструкции запорных кранов для смесительного узла не предъявляется, кроме, пожалуй, качества их исполнения. Но желательно применять краны, оснащенные накидной гайкой-«американкой» (как показано на иллюстрации), что позволит быстро проводить демонтаж узла, не прибегая к сложным операциям. Соответственно, на входе («б.1» и «б.2») эти накидные гайки должны быть со стороны смесительного узла.

Краны «б.3» и «б.4» (между смесительным узлом и коллектором) нельзя назвать обязательными элементами системы, но лучше не пожалеть денег и на них. Их наличие позволяет отключать коллектор и полностью демонтировать узел, не сбивая выверенной балансировки контуров.

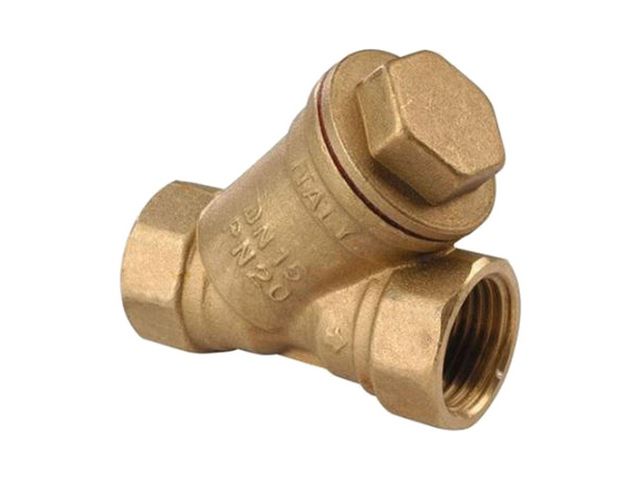

  • «в» — фильтр механической очистки теплоносителя (его часто называют еще «косым фильтром»).

Этот элемент можно и не ставить, но только в том случае, если есть полная уверенность в чистоте циркулирующего теплоносителя. Обычно фильтрующие устройства предусматриваются на уровне котельной. Тем не менее, чтобы полностью исключить вероятность попадания твердых взвесей в область точной регулировки «теплых полов», можно и подстраховаться.

Стоит такой фильтр недорого, но зато появится гарантия, что в клапанные устройства самого смесительного узла и настроечных механизмов контуров не попадут никакие твердые частицы, способные нарушить их корректную работу. Кроме того, следует помнить, что твердые взвеси в теплоносителе ускоряют износ уплотнений клапанов.

  • «г» – приборы для визуального контроля температуры теплоносителя (термометры).

Тип термометра может быть любой – как удобно мастеру. Так, применяются приборы с зондами, которые контактируют непосредственно с теплоносителем. Если попроще – можно приобрести накладную модель, но замер уже будет вестись по температуре стенки трубы. Термометр может быть жидкостной, механический со стрелочным указателем или даже цифровой – он удобен при использовании электронных систем управления системами отопления.

На схеме показан вариант с использованием трех термометров:

«г.1» – замеряет температуру в общей трубе подачи системы отопления;

«г.2» – для контроля температуры теплоносителя, подаваемого со смесительного узла на коллектор;

«г.3» – позволяет отслеживать разницу температур на входе и выходе коллектора. Оптимально эта разница не должна превышать 7÷10 градусов.

Такое расположение приборов видится оптимальным, так как дает наиболее полную картину корректности работы системы. Впрочем, многие мастера из соображений экономии обходятся и меньшим количеством термометров.

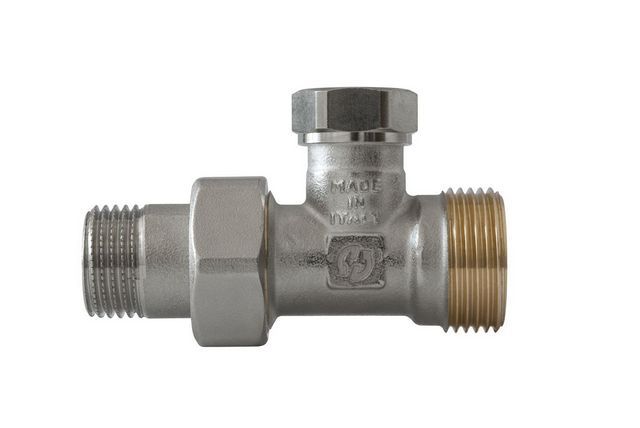

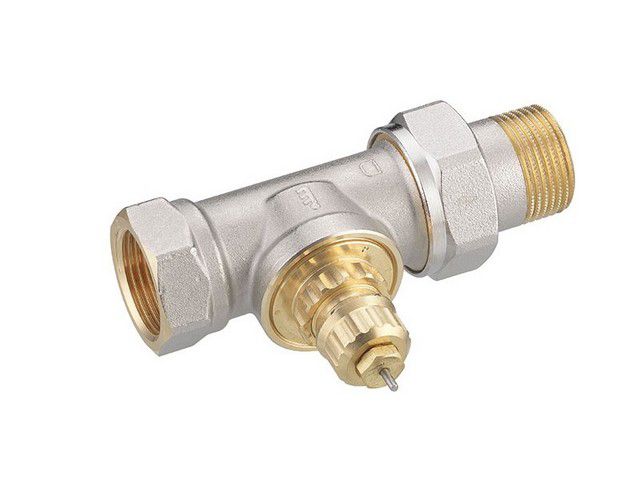

  • «д» – основной управляющий элемент смесительного узла данной конструкции – термостатический клапан. Это точно такой же клапан, что обычно монтируется на батареях отопления.

Небольшая тонкость. В продаже представлены клапаны для радиаторов, рассчитанные на однотрубную и двухтрубную системы отопления. В нашем случае для смесительного узла предпочтительнее будет модель для однотрубной системы, как более производительная. Ее легко отличить по ряду признаков: такой клапан имеет несколько больший диаметр «бочонка», в маркировке присутствует буква «G», а защитный колпачок – серого цвета.

Направление тока теплоносителя указано на корпусе клапана стрелкой.

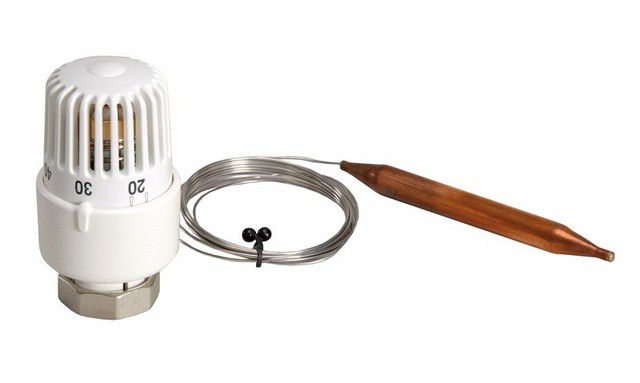

  • «е» – термостатическая головка, которая надевается на термоклапан (с помощью накидной гайки М30 или специальным типом фиксации). Важно – в данном случае требуется головка только с выносным датчиком («ж»), соединенным с нею капиллярной трубкой.

Устройство головки таково, что при изменении температуры меняется и ее механическое воздействие на шток термоклапана – при повышении клапан закрывается, при понижении – наоборот, открывает проход теплоносителю.

Как устроены и как действуют терморегуляторы для радиаторов отопления?

В данной публикации детально останавливаться на этих устройствах не станем. Это из тех соображений, что устройство и принцип действия терморегуляторов для радиаторов отопления подробно рассмотрены в отдельной статье нашего портала.

Термодатчик накладывается на трубу – для этого имеются специальные пружинные фиксаторы. Но сразу возникает вопрос – а где именно он должен стоять?

Возможны два варианта, каждый из которых хорош по-своему.

Первый вариант: датчик стоит на трубе подачи от смесительного узла в коллектор «тёплого пола». Преимущества такого подхода – в контуры поступает теплоноситель со стабильной температурой, то есть полностью исключается возможность перегрева. Недостатки – система смешения никак не реагирует на изменение внешней температуры (если, конечно, соответствующие дополнительные устройства не размещены на самом коллекторе). Например, при похолодании в помещении или подъеме температуры, смесительный узел все равно будет подавать на контуры теплоноситель с неизменяемым уровнем нагрева.

Второй вариант: датчик стоит на трубе обратки от коллектора до смесительного узла (до перемычки, в районе термометра «г.3»). Преимущества – стабильность температуры именно на этом участке, то есть с учетом уже отданного в помещение тепла. А вот уровень нагрева теплоносителя в трубе подачи на коллектор будет варьироваться в соответствии с изменением внешних условий. Похолодало в комнате – контуры отдали больше тепла – термоклапан приоткрылся больше, и соответственно, наоборот. Недостатки – наличие вероятности перегрева в контурах «тёплого пола». Например, после заполнения системы при первом ее пуске в коллектор на первых порах будет подаваться слишком горячая вода, пока не прогреется стяжка. Другой вариант – слишком резкое похолодание в помещении (например, экстренное проветривание открытием окон настежь) также может дать приток в контуры слишком горячего для них теплоносителя.

Впрочем, при продуманной эксплуатации всего этого негатива можно избежать. А еще лучше – предусмотреть участки для размещения термодатчика на обеих трубах в указанных выше местах. Переставить такой датчик – минутная задача, не требующая никаких инструментов.

  • «з» – сантехнические тройники, с помощью которых между трубами подачи и обратки формируется перемычка – байпас («и»). Через этот байпас и будет осуществляться отбор охлаждённого теплоносителя для его смешивания. А сам процесс смешивания, по сути, проходит в тройнике «з.1».
  • «к» – балансировочное устройство. На байпасе рекомендуется установить вентиль (можно даже обычный сантехнический), с помощью которого проводится точная настройка системы после ее запуска, в частности, необходимых показателей напора и производительности циркуляционного насоса. Наличие такой регулировки позволяет «придушить» поток, чтобы в коллекторе и самом смесительном узле не образовывалось зон с чрезмерно повышенным давлением или, наоборот, разрежением. Насос станет работать в наиболее оптимальном режиме, снизится шумность системы.

Оптимальное решение – установка не сантехнического вентиля, а так называемого блок-крана, такого, какой частенько ставится на «обратке» радиатора отопления. По функциональности, в принципе, разницы нет никакой, но в плане обеспечения сохранности настроек – она очевидна. Балансировка проводится специальным ключом, а после этого регулировочное устройство закрывается защитной заглушкой. То есть до него не дотянутся, например, шаловливые детские ручки.

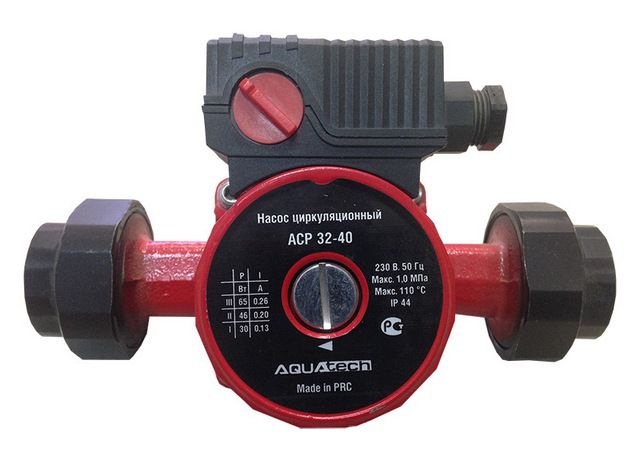

  • «л» – циркуляционный насос, обеспечивающий перемещение теплоносителя по контурам «теплого пола».

В основной системе отопления, безусловно, есть свое насосное оборудование, но «теплым полам» как правило, выделяется отдельный насос, с учетом протяженности и разветвленности проложенных контуров труб. Насос – обычный, а его параметры рассчитываются индивидуально для каждого смесительного узла – об этом речь еще пойдет ниже.

Цены на термоклапаны

Циркуляционные насосы – устройство, принцип действия, выбор оптимальной модели

Системы отопления с естественной циркуляцией встречаются все реже – предпочтение отдается схемам с установленным насосным оборудованием. Как устроен циркуляционный насос для системы отопления, и с какими оценочными критериями подходят к его выбору – читайте в специальной публикации нашего портала.

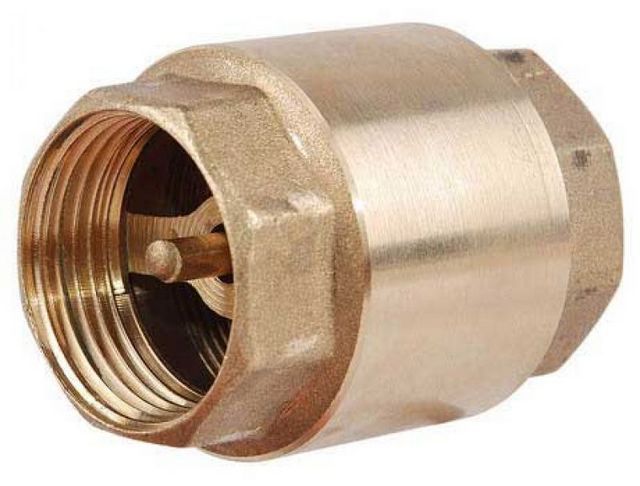

  • «м» – сантехнический обратный клапан. Это всем знакомая деталь, которая пропускает поток жидкости только в заданном направлении.

Насколько он нужен? В процессе смешивания, безусловно, он никакой роли не играет, но вот для обеспечения постоянной корректности работы может стать нелишним. Представим ситуацию – в контурах температура такова, что притока тепла не требуется, и термоклапан полностью перекрыт. Но насос продолжает работать, и циркуляция в контурах не прекращается. И вот здесь возможно явление подсасывания теплоносителя из общей трубы обратки системы отопления. А ведь там температура даже намного выше, чем должна быть в подаче «теплого пола». Подобный приток несанкционированного тепла может здорово разбалансировать работу смесительного узла, но установка клапана полностью снимает даже малейшую вероятность такого явления.

Теперь перейдем к рассмотрению принципа действия этой схемы.

Теплоноситель поступает из общей трубы подачи, доочищается на «косом фильтре». На термоклапане поток заметно снижается за счет прикрытой задвижки, уменьшающей сечение свободного прохода. За изменение положения клапана отвечая термостатическая головка, передающая механическое усилие на его шток, в зависимости от температуры на выносном термодатчике.

Циркуляционный насос работает постоянно, и перед ним, в области тройника «з.1» создается зона разрежения, которая затягивает и изменяющийся поток горячего теплоносителя, и охлаждённого – из трубы обратки через байпас. Потоки соединяются именно в упомянутом тройнике, смешиваются, и в таком виде, с нужной температурой, прокачиваются насосом далее на коллектор «теплого пола».

Если термодатчик показывает, что уровень нагрева достаточен или даже избыточен, клапан будет полностью закрыт, и насос станет просто прокачивать теплоноситель по кругу, без притока его извне. По мере постепенного остывания теплоносителя клапан приоткроется, чтобы добавить очередную «порцию» тепла, так, чтобы температура приняла необходимое значение.

Как видно, приток горячего теплоносителя при хорошо отлаженной системе будет не особо большим – в нормальном положении при стабильной работе узла, клапан бывает едва приоткрытым. Но в случае изменения внешних условий термоголовка внесет необходимые коррективы.

В данной схеме циркуляционный насос расположен таким образом, что он полностью перекачивает весь поток теплоносителя на коллектор «теплого пола». Этот принцип называют последовательным расположением насоса.

СХЕМА №2

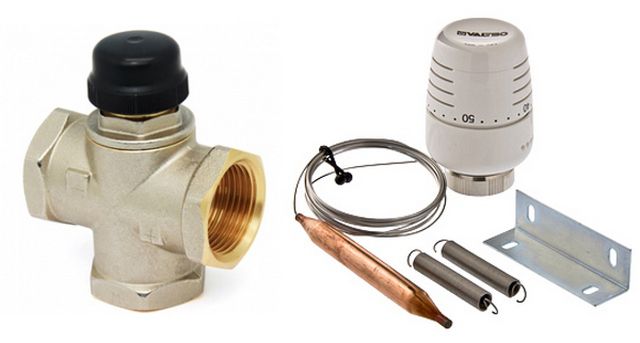

Схема во многом повторяет первую, но вместо обычного термоклапана в ней применяется трёхходовой.

Итак, смотрим на особенности конструкции:

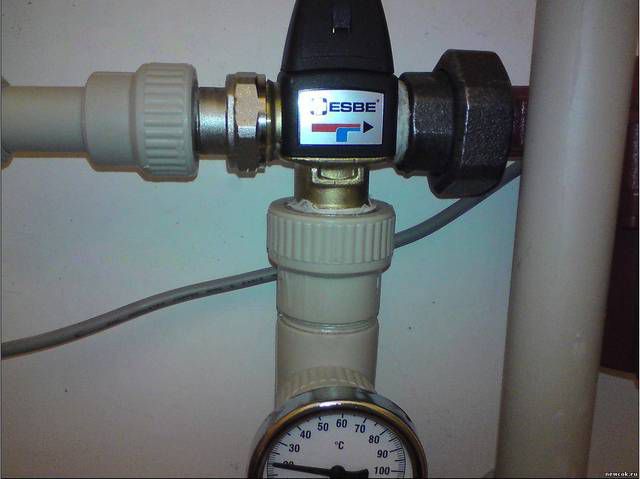

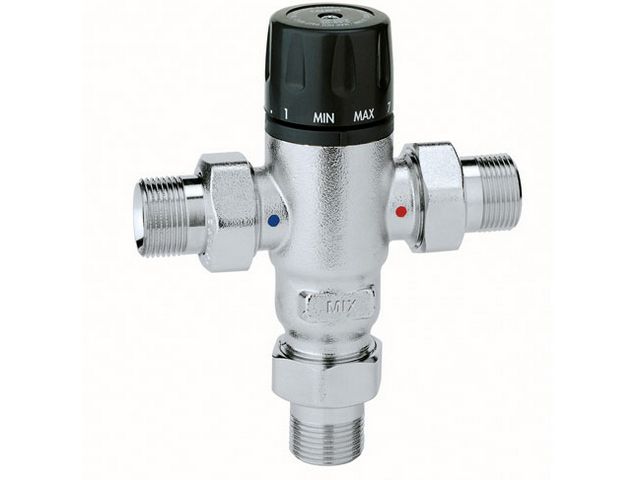

Вместо верхнего тройника устанавливается трехходовой смесительный термоклапан («н»), а обычный клапан из схемы, соответственно, изъят. Управляет же этим  устройством все та же термоголовка с выносным датчиком, что и в первой схеме. Положение датчика также не изменяется – один из двух упомянутых выше вариантов.

Смешение потоков происходит непосредственно в корпусе трехходового клапана. Он устроен таким образом, что при изменении положения штока один проход приоткрывается а второй пропорционально закрывается.

Необходимо обратить особое внимание на один нюанс. Такие клапаны могут быть не только смесительного, но и, наоборот, разделительного принципа действия. На показанной схеме требуется клапан именно смесительный, то есть с двумя сходящимися потоками. Как правило, на корпусе изделия имеется соответствующее указание – стрелки, демонстрирующие направление потоков теплоносителя.

Показанная схема может иметь и иную вариацию – термоклапан установлен вместо нижнего тройника, но здесь, понятно, уже должна стоять разделительная разновидность изделия. То есть управляться температура станет изменением подаваемого потока из обратки.

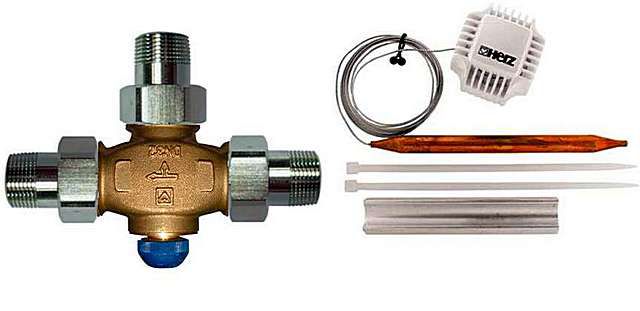

Трехходовые краны могут и не требовать термоголовки —  у многих моделей имеются свои встроенный датчики температуры. Правда, некоторые мастера выражают мнение, что с выносным датчиком система работает все же корректней, и вероятность возникновения нештатных ситуаций – гораздо ниже.

На схеме показан (полупрозрачным) еще и обратный клапан(«м1»), установленный на байпасе. Он бывает необходим в тех случаях, когда автоматика управляет еще и работой циркуляционного насоса. Если клапана не будет, то в режиме простоя циркуляции байпас становится обычной неуправляемой перемычкой, что сразу сказывается на сбалансированности узла и на работе других отопительных приборов системы отопления. Но в большинстве случаев, когда насос работает постоянно, такая деталь в схеме не требуется, а многие мастера вообще считают ее вредной, так как такой клапан создаёт дополнительное гидравлическое сопротивление.

Когда выгодно использовать такую схему с трехходовым клапаном? Как правило, она находит применение в крупных смесительных узлах, к которым подключено несколько контуров, причем – различной протяженности. Оправдана одна и в системах отопления, которые управляются погодозависимой автоматикой, так как изменение параметров в них идет не только за счет клапана, но и за счет изменения режимов работы циркуляционного насоса. В небольших системах применение подобной схемы – не особо приветствуется, так как она будет сложнее в регулировке.

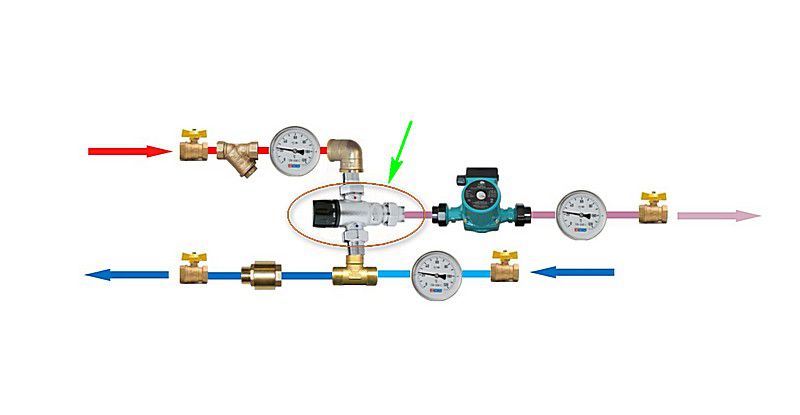

СХЕМА №3

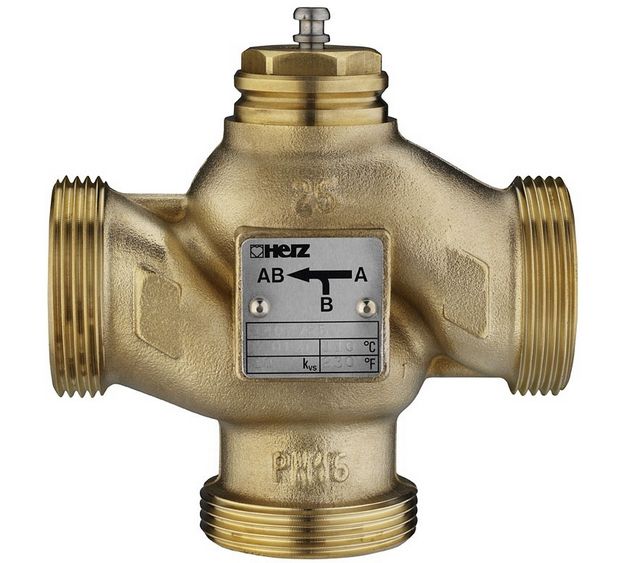

Еще одна вариация схемы с последовательным расположением циркуляционного насоса. В этот раз также применен трёхходовой термоклапан («н.1»), но уже иной компоновки – он смешивает два сходящихся по одной линии потока и перенаправляет их в центральный патрубок.

Такие клапаны имеют соответствующую маркировку – стрелочную или цветовую, что позволяет не ошибиться в выборе.

В остальном же схема – полный аналог предыдущей. Байпаса может вообще не быть – вместо него смонтирован трёхходовой клапан, что дает немалую экономию места, и схема получается более компактной.

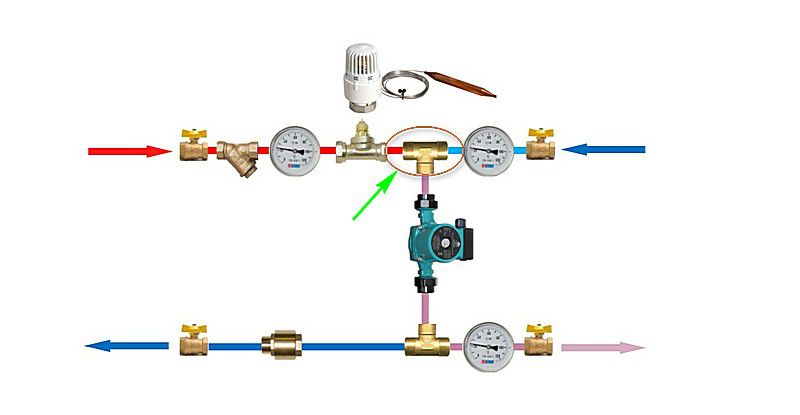

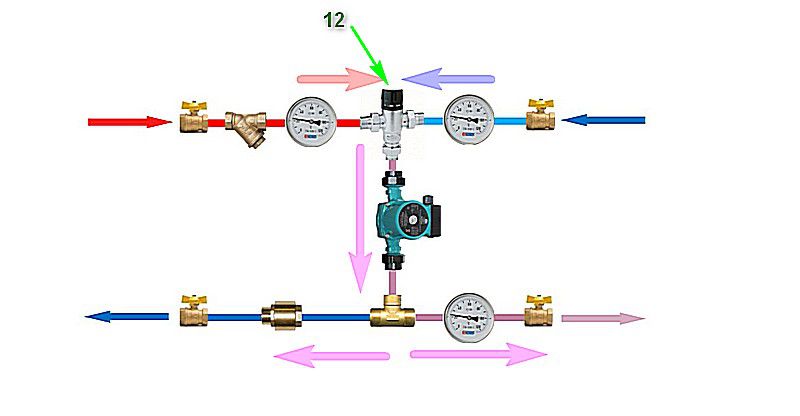

СХЕМА №4

Эта и следующая схема имеют коренное отличие от рассмотренных выше, и это принципиальная разница заключается в расположении циркуляционного насоса

Как видно из схемы, никаких новых элементов в ней не появилось. Трубы подачи и обратки со стороны общей системы – остались на месте, а вот со стороны коллектора – поменялись местами. Байпас, естественно, остается, но получается, что потоки горячего и остывшего теплоносителя встречаются в его верхней точке. А на самом байпасе разместился циркуляционный насос, обеспечивающий прокачку сверху вниз.

Принцип работы заключается в следующем. Поток горячего теплоносителя проходит через термоклапан, где дозируется до нужного количества, и встречается в верхнем тройнике байпаса с потоком из «обратки» коллектора. Стоящий на байпасе насос захватывает эти оба потока и прокачивает вниз. Таким образом, микширование происходит как в верхнем тройнике, так и в рабочей камере самого насоса.

В нижней точке байпаса, в тройнике, поток вновь разделяется. Большая часть прокачанного теплоносителя уже нужной температуры обычно возвращается в коллектор и далее – в контуры «теплого пола». А образовавшийся излишек – просто сбрасывается в «обратку» основного контура общей системы отопления.

Достоинством подобной схемы можно считать ее компактность, что бывает важно при недостаточности места под установку смесительного оборудования. Но недостатков у не все же больше:

— Производительность системы снижается, так как часть перемешанного теплоносителя попросту сбрасывается в линию «обратки».

— Подобная схема – намного сложнее в балансировке, так как необходимо добиться полного постоянного заполнения контуров «теплого пола», без участков разрежения, и только избыточное количество отправить в «обратку». Часто это требует установки дополнительных балансировочных элементов, например, блок-кранов или перепускных клапанов.

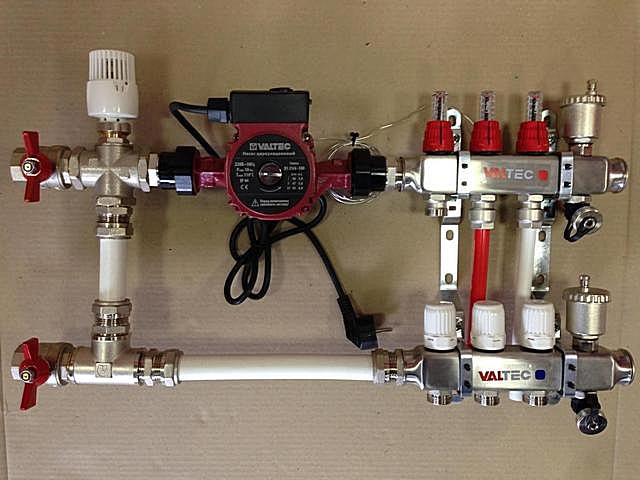

Интересно, что, видимо, в угоду компактности, большинство смесительных узлов промышленного изготовления собирается именно по параллельной схеме установки циркуляционного насоса. И это нередко побуждает народных умельцев несколько видоизменять заводские схемы установкой дополнительных перемычек – так, чтобы прийти к более производительной и более простой в настройке схеме с последовательным расположением насоса.

СХЕМА №5

Про эту схему можно много не рассказывать – все уже должно быть понятно. Отличие ее от предыдущей – только в использовании трёхходового термоклапана (смесителя), работающего по принципу смешивания встречных потоков.

Цены на термоголовки

Следует заметить, что существуют и гораздо более «навороченные» схемы, которые реализуются в смесительных узлах заводского производства. Но собирать их самостоятельно – вряд ли имеет смысл. Вполне можно выбрать вариант их предложенных выше.

Как определиться с основными параметрами смесительного узла?

Если принято решение собирать смесительный узел для «теплого пола» своими руками, то необходимо при подборе комплектующих следить, чтобы их параметры соответствовали характеристикам системы. Здесь речь идет не столько о диаметрах и монтажных размерах (хотя и это очень важно), сколько о производительности основных элементов узла (насоса и термоклапана), то есть о способности пропустить через себя необходимый объем теплоносителя в единицу времени.

А для циркуляционного насоса важен и еще один параметр – показатели создаваемого им напора жидкости. Насос обязан обеспечить нормальную циркуляцию во всех подключённых к узлу контурах «теплого пола», то есть преодолеть их гидравлическое сопротивление, а протяженность проложенных труб может быть весьма внушительной.

По правде говоря, проведение подобных вычислений – это удел специалистов. Но со вполне приемлемой степенью точности выполнить такие расчеты можно и самостоятельно, и мы в этом поможем.

Ознакомьтесь с устройством элеваторного узла системы отопления, его назначением и расчетами, из новой статьи на нашем портале.

Определение требуемой производительности насосно-смесительного узла

Этот параметр важен как для насоса, так и для термостатического клапана. Правда, насос выступает в роли активного узла, который и обеспечивает перекачку требуемого объема. Клапан же должен суметь пропустить через себя это количество жидкости, и они выпускаются с различными уровнями пропускной способности, которая, кстати, может даже регулироваться на них самих специальным кольцом предустановки.

Не станем загружать внимание читателей формулами, а предложим воспользоваться онлайн-калькулятором расчета. Несколько пояснений по проведению вычислений будут приведены ниже.

Калькулятор расчета производительности насосно-смесительного узла

Перейти к расчётам

Пояснения по выполнению расчетов

  • Теплоноситель так называется не зря – чем больше его перекачано в единицу времени, тем большее количество тепловой энергии перемещено от источника (котла) к месту потребления (к контурам теплого пола). Значит, одно из исходных значений для вычислений минимально необходимой производительности является площадь помещений, в которых организован такой тип отопления и контуры которых подключены к рассматриваемому смесительному узлу.

Здесь тоже может быть различие – одно дело, когда «теплый пол» является единственным источником тепла, и совершенно другое – когда он организуется только в целях поддержания более комфортной атмосферы в комнате: количество тепловой энергии будет отличаться. В полях ввода данных необходимо указать эти значения площади, с возможным их разграничением по указанному признаку. При этом если «теплый пол» делается для кухни, ванной, санузла или прихожей, то лучше сразу указывать, что он является основным источником тепла.

  • Для оценки количества переносимой тепловой энергии необходимо знать теплоемкость теплоносителя (она уже заложена в программу расчета) и перепад температур в подающем и обратном коллекторах. Этот перепад обычно не превышает 10 градусов, при том, что для комфортного восприятия, как уже говорилось, достаточно уровня нагрева не более, чем 30 градусов. Тем не менее, в калькуляторе есть два слайдера, на которых необходимо указать предполагаемый температурный режим работы системы.
  • Иногда вместо воды (характеристики которой уже заложены в программу) в системах отопления применяется незамерзающий теплоноситель. Чтобы результаты расчетов для него были более точными, можно указать его плотность и теплоемкость.

Итоговый результат будет показан в кубометрах в час, литрах в минуту и в секунду – как кому удобнее для восприятия.

Какой минимальный напор должен создавать циркуляционный насос смесительного узла?

В общей системе отопления, безусловно, стоит свой циркуляционный насос, но надеяться на напор, созданный им, не приходится. Как было видно из приведенных схем и принципов их работы, зачатую клапан закрывается полностью, и все давление, требуемое для циркуляции теплоносителя по контурам теплого пола, будет обеспечивать только насос, встроенный в смесительный узел.

Расположенный ниже калькулятор поможет определиться с минимальным значение требуемого напора. А под приложением – несколько разъяснений по работе с ним.

Калькулятор определения минимально необходимого напора циркуляционного насоса

Перейти к расчётам

Пояснения по проведению расчетов

  • К смесительному узлу подключается коллектор, от которого уже запитываются контуры «тёплого пола». Согласно законам гидравлики, давление, созданное насосом, на коллекторе будет равным для всех подключенных контуров, и для точной настройки обычно на каждом из них устанавливаются свои балансировочные устройства. Но эти клапаны позволяют лишь «придушить» избыточное давление, например, в контурах минимальной протяженности. А расчет, совершенно очевидно, должен вестись по самому длинному контуру, так как именно в нем будет оказываться максимальное гидравлическое сопротивление. Поэтому в поле ввода данных необходимо указать протяженность этого самого длинного контура, с учетом труб подводки к нему.
  • Гидравлическое сопротивление тем выше, чем меньше диаметр условного прохода трубы контура «теплого пола». Поэтому в следующем поле указывается этот параметр.

Кроме самих труб, немалое сопротивление оказывают и другие элементы системы – фитинги или клапаны. Но поправка на это обстоятельство уже учтена в алгоритме расчета.

  • Итоговое значение будет показано в нескольких единицах измерения: Паскалях, метрах и дециметрах водяного столба. Это сделано из тех соображений, что в паспортах насосов разных производителей могут применяться и различные единицы.

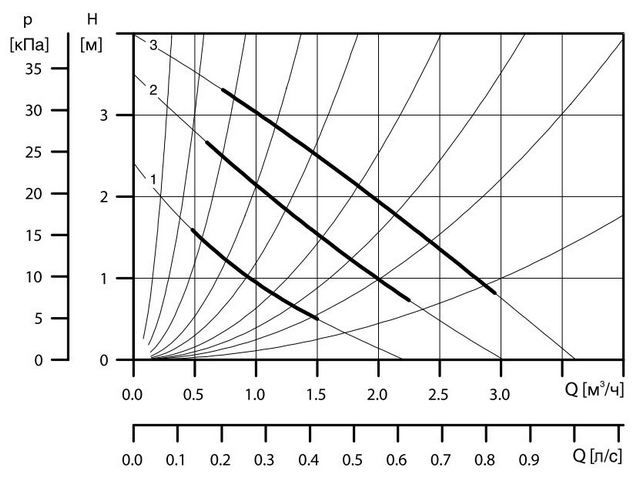

При выборе насоса имеет смысл ознакомиться с его техническим паспортом – там обычно прикладывается диаграмма оптимальных соотношений производительности и создаваемого напора в различных режимах работы (большинство современных приборов имеет переключатель таких режимов).

Монтаж смесительного узла своими руками

Следует правильно понимать, что единой технологии сборки смесительного узла нет, да и не может быть. Тот, кто разбирается в приемах сантехнического монтажа, понимает, о чем идет речь, и ему достаточно принципиальной схемы, чтобы подобрать нужные комплектующие и с ними произвести самостоятельную сборку. Тем более что нет и единства подходов к этому делу. Так, одним мастерам больше нравится заниматься с металлом, используя резьбовые соединения. Другие – являются «апологетами» металлопластика, и всёе стараются выполнить именно с его использованием. У третьих имеется сварочный аппарат для полипропилена, и они считают, что дешевле всего будет собрать узел преимущественно из таких деталей. Так что оценивайте свои способности и финансовые возможности и выбирайте технологию монтажа самостоятельно.

Если же опыта нет никакого, то считать сборку смесительного узла «полигоном» для наработки навыков – все же не следует. Лучше для начала потренироваться на более простых соединениях.

В представленном ниже примере мастер применяет металлические комплектующие, и что характерно – широко использует сопряжения деталей накидными гайками-«американками», то есть обходится практически без «запаковки» соединений – достаточно применения прокладок. Безусловно, очень удобный подход, правда, не особо дешевый. Но зато, наряду с надежностью соединений, обеспечивается возможность демонтажа любого элемента создаваемого узла, например, для его замены.

Если же попроще да подешевле – то же самое можно сделать и с обычными резьбовыми соединениями, «запаковывая» на паклю с герметизирующей пастой, на фум-ленту или на другой современный уплотнитель – благо, недостатка в подобных материалах в наше время нет.

Иллюстрация Краткое описание выполняемой операции
На рабочем столе начинают выкладывать требуемые комплектующие для сборки узла, необходимые инструменты для проведения монтажа.
Показанный пример в полной мере соответствует схеме №2, рассмотренной выше, только вместо трехходового клапана со съемной термоголовкой применен аналогичный, с микшированием потоков, но со встроенным термодатчиком.
Модель —«ESBE VTA572», специально предназначенная для работы в системе «теплых полов».
На это, кстати, обязательно обращается внимание при выборе изделия.
В данном случае на упаковке однозначно показано, что трехходовый кран — именно для «теплого пола».
Как видно по наличию других пиктограмм, могут быть и иные варианты.
Вот и сам кран, так сказать, вживую.
Очень хорошо видны цветные стрелки, показывающие направление потоков горячего и охлажденного теплоносителя.
Сверху в пластиковом корпусе размещен термодатчик, имеется регулятор со шкалой для выставления точного значения температуры.
Градация у этого прибора — с точностью до градуса в диапазоне от 20 до 43 градусов, то есть именно для систем «теплого пола».
Готовится к установке следующий важнейший элемент системы — циркуляционный насос.
В данном случае использована модель одного из самых авторитетных брендов «Wilo».
Вполне возможно, что с насосом необходимо будет провести определенные подготовительные операции. Дело в том, что существуют определённые правила его установки, и игнорировать их — не допускается.
Мало того что направление потока должно соответствовать компоновке смесительного узла. Подобные насосы с так называемым мокрым ротором должны располагаться таким образом, чтобы ось вращения ротора заняла исключительно горизонтальное положение.  И еще одно условие — блок коммутации и управления не должен оказаться ниже привода насоса.
Значит, вначале необходимо провести «примерку». Если хоть какое-то из условий не соблюдается, придется внести в компоновку самого насоса некоторые поправки, а именно — развернуть положение блока привода относительно рабочей камеры на 180 градусов.
Это совсем несложно. Привод крепится к нижней части с «улиткой» с помощью винтов — в данном случае под внутренний шестигранник.  Специальным ключом эти винты выкручиваются.

Источник

Цена Как Работает Насосно смесительного узел для водяных теплых полов Монтаж водяного теплого пола

Смотрите также: прессованное топливо для котлов

смесительный узел для теплых полов своими руками

Насосно — смесительный узел для ТП — своими руками

Смесительный узел для теплого пола своими руками

Системой отопления дома, работающей по принципу подогрева поверхности пола, в наше время уже сложно кого-либо удивить. Все больше владельцев загородного жилья, если еще не перешли, то всерьез рассматривают перспективы перехода на эту эффективную и комфортную схему передачи тепла от котельного оборудования в помещения. Одним из вариантов является организация водяных «теплых полов». Несмотря на немалую сложность их монтажа, они весьма популярны из-за экономичности эксплуатации, и пол причине совместимости с уже имеющейся системой водяного отопления, безусловно, после определенных доработок последней.

Смесительный узел для теплого пола своими руками

Вообще, затевать самостоятельное создание водяных «теплых полов», не имея никакого опыта в сантехнических и общестроительных работах – вряд ли стоит. Здесь важен каждый нюанс – от выбора труб и схемы их раскладки, от правильной термоизоляции поверхности пола и заливки стяжки – и до монтажа гидравлической части с последующей точной отладкой системы. Но так уж устроен типичный российский хозяин дома: всё ему хочется попробовать самому. И если «рука набита», то многие стараются провести такие работы самостоятельно. Им в помощь – настоящая публикация, в которой будет рассмотрен один из важнейших узлов такой системы. Итак, для чего нужен, как устроен и можно ли в домашних условиях сделать смесительный узел для теплого пола своими руками.

Какую роль в системе «теплого пола» выполняет смесительный узел?

Содержание статьи

Традиционная система отопления, подразумевающая установку приборов теплообмена в комнатах (радиаторов или конвекторов), относится к высокотемпературным. Именно под нее рассчитано абсолютное большинство котлов любого типа. Средняя температура в трубах подачи в таких системах поддерживается на уровне около 75 градусов, а нередко бывает даже и выше.

Но подобные температуры – по целому ряду причин абсолютно не допустимы для контуров «теплого пола».

  • Во-первых, это совершенно не комфортно – ходить по слишком горячей, обжигающей ноги поверхности. Для оптимального восприятия обычно достаточно температур в диапазоне 25÷30 градусов.
  • Во-вторых, сильного нагрева «не любит» ни одно напольное покрытие, а некоторые из них просто быстро выходят из строя, теряют свой вид, начинают или вспучиваться, или давать щели и трещины.
  • В третьих, высокие температуры негативно сказываются и на стяжке.
  • В-четвертых, трубы вмурованных контуров также имеют свой температурный предел, а с учетом их жестокой фиксации в слое бетона, невозможности термического расширения, в стенках труб создаются критичные напряжения, приводящие к быстрому выходу из строя.
  • И в-пятых, с учетом площади нагреваемой поверхности, участвующей в теплоотдаче, высокие температуры для создания оптимального микроклимата в помещении – совершенно излишни.

Для радиаторов отопления и для контуров «теплого пола» требуются совершенно разные уровни температур

Как добиться такого «паритета» температур теплоносителя в системе. Существуют, конечно, современные котлы отопления, рассчитанные на работу в том числе и с «тёплыми полами», то есть способные поддерживать температуру в трубе подачи на уровне 35-40 градусов. Но как тогда быть с тем, что в доме предусмотрены и радиаторы, и подогрев пола – организовывать две системы? Совершенно не выгодно, сложно, громоздко, тяжело в управлении. Кроме того, такие котлы пока что еще остаются достаточно дорогим удовольствием.

Разумнее обойтись уже имеющимся оборудованием, просто внеся необходимые изменения в разводку контуров. Оптимальное решение – смешивать горячий теплоноситель с остывшим, уже отдавшим тепло в помещения, чтобы выйти на необходимый уровень температуры.

По большом счету, это ничуть не отличается от того процесса, который мы проделываем ежедневно по многу раз, открывая водопроводный кран, и вращением «барашков» или перемещением рычага добиваемся оптимальной температуры воды для принятия водных процедур, мыться посуды и других надобностей.

Принцип работы смесительного узла во многом повторяет функционирование обычного смесителя на кухне или в ванной.

Понятно, что сам смесительный узел устроен намного сложнее, чем обычный кран. Его конструкция должна обеспечивать устойчивую, сбалансированную циркуляцию теплоносителя в контурах теплого пола, правильный отбор нужного количества жидкости из подающей и обратной трубы, необходимую «закольцованность» потока (когда нет необходимости притока тепла от котла), простой и понятный визуальный контроль за параметрами системы. В идеале – смесительный узел должен сам, без вмешательства человека, реагировать на изменение исходных параметров и вносить необходимые коррективы, чтобы поддерживать стабильный уровень нагрева.

Весь этот комплекс требований, на первый взгляд – кажется очень сложным, трудным для понимания и тем более самостоятельной реализации. Поэтому многие потенциальные владельцы обращают свое внимание на готовые решения – укомплектованные смесительные узлы, реализуемые в магазинах. Внешний вид таких изделий, действительно, внушает уважение своей «навороченностью», однако, и цена довольно часто просто пугает.

На первый взгляд – все очень сложно, да и неимоверно дорого

Но если вникнуть в сам принцип работы смесительного узла, понять где, как и за счет чего происходит процесс смешивания, если ясно представить направление потоков теплоносителя в нем, то картина проясняется. А в итоге оказывается, что собрать такой узел, приобретя необходимые детали и используя своё умение в монтаже сантехнических изделий – вполне посильная задача.

Сразу оговоримся – речь в дальнейшем будет идти в основном именно про смесительный узел. Он в дальнейшем подключается к коллектору «теплого пола», про который, безусловно, определенные упоминания просто неизбежны. Но сам коллектор, то есть его устройство, принцип работы, монтаж, балансировка – это тема для отдельной публикации, которая обязательно появится на страницах нашего портала.

Основные схемы смесительных узлов для «теплого пола»

Существует немалое количество схем смесительных узлов для водяных «тёплых полов», различающихся сложностью, компоновкой, насыщенностью приборами контроля и автоматического управления, габаритами и другими признаками. Все их рассматривать – сложно, да и незачем. Обратим внимание на те из них, которые просты и понятны, не требуют сложных элементов, и сборка которых может быть проведена любым человеком, сколь-нибудь разбирающимся в сантехническом монтаже.

На всех представленных ниже схемах слева расположены трубы общего отопительного контура. Красная стрелка показывает вход из магистрали подачи, синяя – выход в трубу «обратки».

С правой стороны – соединения насосно-смесительного узла с «гребёнками», то есть с коллектором тёплого пола, также обозначенные красной и синей стрелками. Следует понимать, что «гребенки» коллектора могут крепиться непосредственно к узлу или быть вынесенными на определенное расстояние и соединены трубной разводкой – все зависит от конкретных условий системы. Нередко обстоятельства складываются так, что смесительный узел располагается в районе котельной, а уже коллектор вынесен в помещение, в то место, от которого удобнее всего осуществить раскладку контуров «теплого пола». Сути работы насосно-смесительного узла это никак не меняет.

Полупрозрачными стрелками красных и синих оттенков показаны направления перемещения потоков теплоносителя.

Схема 1 – с двухходовым термоклапаном и последовательным подсоединением циркуляционного насоса

Одна из самых простых в исполнении схем смесительного узла. Для начала – смотрим на рисунок.

Популярная, несложная в исполнении схема с использованием обычного термоклапана

Разбираемся с комплектующими:

  • Поз. 1 – это запорные шаровые краны. Их задача – только полностью перекрывать в случае необходимости насосно-смесительный узел, например, когда в подогреве пола нет необходимости, или когда требуется проведение определенных ремонтно-профилактических работ.

Шаровые краны применяются только в качестве запорных устройств. Использовать их для регулировок системы – совершенно не допустимо!

Никаких особых требований, кроме высокого качества изделий, к кранам не предъявляется. Они выполняют исключительно роль запорной арматуры, и не принимают никакого участия в регулировке работы системы отопления. На них в принципе должно использоваться только два положения – полностью открыт или полностью закрыт.

Краны поз. 1.1 и 1.4, отсекающие всю систему теплого пола от общего контура отопления – обязательны. Краны поз. 1.2 и 1.3 – могут ставиться между смесительным узлом и коллектором по усмотрению мастера, но они никогда не помешают. Появляется возможность отсекать коллекторный узел для проведения каких-либо работ, не прикрывая собственно контуров теплого пола, то есть – не сбивая выверенных настроек каждого из них.

  • Поз. 2 – фильтр грубой очистки (так называемый «косой» фильтр). Его, наверное, нельзя назвать совершенно обязательным элементом смесительного узла, но стоит он недорого, а на долговечность системы повлиять способен.

«Косой» фильтр-грязевик – необязательный, но всегда рекомендуемый мастерами элемент узла

Понятно, что подобные фильтрующие устройства ставятся в обязательном порядке в общей котельной. Однако, при циркуляции теплоносителя в разветвленной системе нельзя исключить попадания в него и переноса твёрдых включений, например, от радиаторов отопления. А насосно-смесительный и следующий за ним коллекторный узлы — насыщены регулировочными элементами, для которых твёрдые примеси крайне нежелательны, так как могут дестабилизировать работу клапанных устройств. Значит, разумнее будет дополнить свою смесительную схему еще и индивидуальным фильтром.

  • Поз. 3 – термометры. Эти приборы помогают осуществлять визуальный контроль за работой смесительного узла, что особо важно при отладке и балансировке системы «теплого пола». На всех последующих схемах будет показано по три термометра – на трубе подачи из общего контура (поз. 3.1), на входе в коллектор, то есть показывающий температуру потока после смешения (поз. 3.2), и на «обратке» после коллектора, до ответвления от нее на смесительный узел (поз. 3.3). Это, наверное, оптимальное расположение, наглядно показывающее и качество смешивания, и степень теплоотдачи «теплого пола». В идеале разница показаний на подающей и обратной гребенке коллектора не должна быть выше 5÷10 градусов. Впрочем, некоторые мастера обходятся и меньшим количеством термометров.

Термометры необходимы для точной отладки системы и для контроля за ее работой в ходе повседневной эксплуатации

Исполнение термометров может быть разным. Кому-то больше по душе накладные модели, не требующие врезки в систему (на иллюстрации – слева). Но большей точностью показаний, да и просто своей надежностью, все же обладают приборы с датчиком-зондом, который вкручивается в соответствующее гнездо тройника.

  • Поз. 4 – двухходовый термоклапан. Это точно такой же элемент, как устанавливается на радиаторах отопления. Именно он и будет в данной схеме количественно регулировать поток поступающего в систему «теплого пола» горячего теплоносителя.

Двухходовый термоклапан – из числа тех, что предназначены для радиаторов отопления в однотрубной системе

Здесь есть один нюанс – подобные термоклапаны различаются предназначением — для однотрубных или двухтрубных систем отопления. Но это различие важно при установке их именно на отдельный радиатор. А вот для смесительного узла, который обслуживает несколько контуров «теплого пола», важна повышенная производительность. Это значит, что выбирать следует клапан для однотрубных систем, даже если вся система организована по двухтрубному принципу. Эти клапаны даже визуально — более объёмные по своим габаритам, они обычно маркируются литером «G» и выделяются серым защитным колпачком.

  • Поз. 5 – термоголовка с выносным накладным датчиком (поз. 6). Этот прибор надевается (накручивается или закрепляется с помощью специального адаптера) на термоклапан и непосредственно управляет его работой. В зависимости от показаний температуры на выносном датчике, который связан с головкой капиллярной трубкой, клапан будет менять положение, приоткрывая или полностью закупоривая проход для горячего теплоносителя.

Работой двухходового термоклапана управляет специальная термоголовка с выносным температурным датчиком

Цены на термоголовку

Сразу вопрос – а где установить термодатчик? Есть два варианта – он может быть наложен на трубу подачи в коллектор, после смесительного узла, за насосом,  либо – на трубу обратки коллектора, до ее разветвления на смешение. Существуют приверженцы и того, и другого метода.

— В первом случае – обеспечивается постоянная температура подачи теплоносителя в контуры теплого пола. Обеспечивается стабильность работы, сводится практически к нулю вероятность перегрева пола. Но, вместе с тем, система, если она дополнительно не оснащена термостатическими элементами непосредственно на контурах, перестает реагировать на изменение внешних условий. То есть изменение температуры в помещении никак не отразится на уровне нагрева подаваемого в «теплый пол» теплоносителя.

Возможно, вас заинтересует информация о том, как сделать теплый пол в квартире своими руками

— Во втором случае, при термодатчике на обратке, обеспечивается стабильность температуры именно на этом участке. То есть уровень нагрева теплоносителя, уходящего в коллектор после смесительного узла, может колебаться. Хороша подобная схема тем, что система откликается, например, на похолодание, автоматически поднимая температуру в подаче, и снижая ее при потеплении. Удобно, но есть определенные риски. Так, при первоначальном прогреве стяжки пола в контуры изначально может пойти слишком горячий теплоноситель. Аналогичная ситуация вполне вероятна и при резком притоке холода, например, при настежь открытых окнах в случае экстренного проветривании помещения.

Сменить положение накладного термодатчика – не столь сложно, если заранее предусмотреть места для его установки. Так что можно опробовать оба варианта, выбрав затем оптимальный.

Про устройство термоклапана и термостатической головки рассказываться не будет – на эту тему есть отдельная публикация.

Как устроена система термостатической регуляции радиаторов отопления?

Установка дополнительных приборов позволяет обеспечить постоянные комфортные условия в помещении, независимо от изменения внешних условий. Назначение, устройство, установка и работа терморегуляторов для радиаторов отопления – в специальной статье нашего портала.

  • Поз. 7 – обычные сантехнические тройники, между которыми прокладывается своеобразный байпас – перемычка, по которой и будет отбираться теплоноситель из «обратки» для смешивания с горячим потоком. По сути, тройник 7.1 и становится зоной основного смешения.
  • Поз. 8 – балансировочный клапан. Он используется при точной настройке системы, с тем, чтобы добиться оптимальных показаний работы циркуляционного насоса по напору и производительности. Бывает необходимо снизить (или, как часто говорят сантехники, «придушить») поток через перемычку из обратки, чтобы в различных зонах смесительного узла и коллектора не создавалось ненужных областей излишнего разрежения или повышенного давления, а сам насос – работал бы в оптимальном режиме.

В качестве балансировочного клапана рекомендуется смонтировать подобный блок-кран, который часто ставится на «обратку» радиатора

Никаких хитростей в этом устройстве нет – по сути, это обычный вентиль ограничивавший поток. Здесь можно поставить и обыкновенный сантехнический вентиль. Показанный на иллюстрации блок-кран выгодней с тех позиций, что он компактен, а также оттого, что выполненные ключом-шестигранником настройки никто не сможет случайно сбить, например, дети, желающие просто из любопытства покрутить маховик. Так что лучше, настроив систему, закрыть регулировочный узел крышкой – и быть относительно спокойным.

  • Поз. 9 – циркуляционный насос. Тот насос, который обслуживаешь всю систему отопления в целом, никак не сможет обеспечить циркуляцию по длинным контурам «теплого пола», особенно, если их к коллектору подсоединено несколько штук. Так что каждый смесительный узел оснащают собственным прибором.

Желательно, чтобы насос имел возможность переключения на несколько режимов работы по производительности и создаваемому напору

Настройка системы теплых полов будет проще, если циркуляционный насос будет иметь несколько переключаемых режимов работы.

Цены на циркуляционный насос

Как правильно выбрать циркуляционный насос?

Разнообразие моделей в настоящее время – чрезвычайно велико, что может даже поставить в тупик неопытного потребителя. Подробнее об устройстве и технических характеристиках циркуляционных насосов, о правилах их выбора и установки – в специальной публикации нашего портала.

  • Поз. 10 – обратный клапан. Очень нехитрое и недорогое сантехническое приспособление, предотвращающее несанкционированное протекание теплоносителя в обратном направлении

Обычный обратный клапан бывает нелишним и в смесительном узле

Может показаться. Что особой необходимости в его установке и нет. Тем не менее, такая страховка может оказаться нелишней. Например, ситуация, когда термоклапан, из-за достаточной температуры на коллекторе, полностью закрыт. Циркуляционный насос работает, и в принципе способен подсасывать теплоноситель из общей трубы «обратки» системы. А там температуры – совсем иные, намного выше, чем даже на подаче «теплого пола». То есть такой обратный ток может здорово дезориентировать работу смесительного узла.

С элементами и из взаимным расположением – всё. Посмотрим, как работает такой узел.

Поток теплоносителя из общей трубы подачи минует «косой» фильтр и термометр, доходит до термостатического клапана. Здесь он снижается, за счет уменьшения просвета канала свободного прохода жидкости. Термоголовка чутко следит за динамикой изменения температуры, приоткрывая или закрывая клапанное устройство.

Циркуляционный насос, работящий в контуре «теплого пола» оставляет за собой зону разрежения, которая «затягивает» регулируемый поток горячего теплоносителя. Но так как при этом производительность насоса не изменяется, то «недостача» компенсируется поступлением охлаждённого теплоносителя из линии обратки, идущей от коллектора, через байпас-перемычку.

Возможно, вас заинтересует информация о том, как оборудуется байпасная линия

В точке соединения потоков (в верхнем тройнике) начинается их смешение, и насос перекачивает уже доведенный до нужной температуры теплоноситель. Если температура на датчике термоголовки достаточна или избыточна, то термоклапан вообще будет перекрыт, и насос начнет гонять воду только по контурам «теплого пола», без подпитки извне, до ее остывания. Как только температура опустится ниже установленного значения, термоклапан приоткроет проход горячему теплоносителю, для достижения после точки смешения необходимого значения.

При стабильной работе системы, выведенной на расчетную мощность, поступление горячего теплоносителя из общей подачи обычно не столь велико. Клапан по большей части находится в приоткрытом состоянии, но очень чутко при этом реагируя на изменение внешних условий, обеспечивая стабильность температуры в контурах «теплого пола».

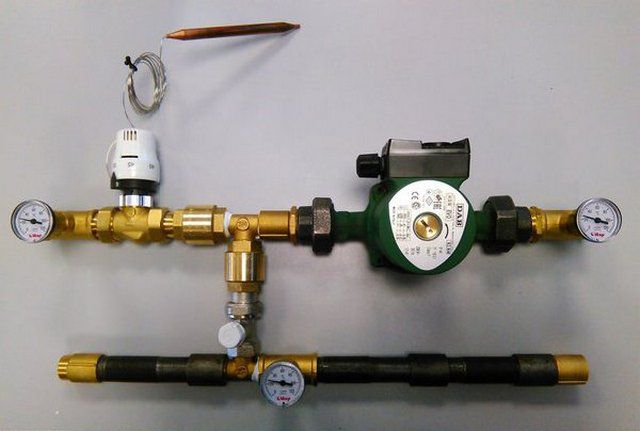

Примерно так может выглядеть готовая сборка смесительного узла, рассмотренная в этом подразделе (правда, нет отсекающих кранов по входам)

Подобный принцип, при котором весь перекачанный циркуляционным насосом объем теплоносителя направляется в коллектор «теплого пола», называется смесительным узлом с последовательным подключением насоса.

Схема 2 – с трехходовым термоклапаном и последовательным подсоединением циркуляционного насоса

Эта схема очень похожа на предыдущую, тем не менее, есть у нее и свои отличия.

Похожая схема, но использован уже трехходовой термоклапан

Главное отличие – использование не двухходового, а трехходового термоклапана (поз. 11) с той же термостатической головкой. Он занял место тройника в точке пересечения линии подачи и трубы байпаса-перемычки.

Необходимый комплект: трехходовой смесительный термоклапан + термоголовка с выносным накладным датчиком

Смешение в данном случае проходит непосредственно в корпусе термоклапана. Он устроен таким обозом, что при прикрытии одного канала поступления теплоносителя одновременно приоткрывается второй, что обеспечивает большую стабильность работы узла смешения – суммарный расход всегда выдерживается на одно уровне. Это дает возможность обойтись и без балансировочного клапана на байпасе.

Важно – трехходовые термоклапаны бывают смесительного и разделительного принципа действия. В данном случае необходим именно смесильного, с перпендикулярными направлениями подачи потоков. Обычно соответствующие стрелки вынесены на корпус прибора, и ошибиться с этим трудно.

Стрелками наглядно показано правильное направление смешиваемых потоков

Трёхходовой клапан может быть и без термоголовки – с собственным встроенным температурным датчиком и шкалой выставления необходимой температуры на выходе. Некоторые мастера предпочитают именно такую, термостатическую разновидность, как более простую в установке. Правда, устройство с выносным датчиком работает все же точнее. Кроме того, при эксплуатации системы с термостатическим трехходовым клапаном выше вероятность несанкционированного прохождения теплоносителя высокой температуры на коллектор.

Такому трехходовому клапану термостатическая головка не нужна – у него собственный встроенный термодатчик, управляющий его работой

Разделительные трехходовые клапаны, кстати, тоже могут использоваться в подобной схеме. Только место их установки – на противоположной стороне байпаса, и они уже регулируют разделение и перенаправление потока охлажденного теплоносителя к точке смешения, в сторону насоса.

Комплект для размещения в нижней точке байпаса – трехходовой термоклапан разделительного действия (смотри на стрелки)

Узел смешения с трехходовым клапаном, в связи с большой стабильной производительностью, больше подходит для крупных коллекторных развязок с несколькими контурами различной протяжённости. Применяют их и в случае использования погодозависимой автоматики, которая нередко предполагает еще и автоматизированное управление работой циркуляционного насоса. Для небольших систем она себя не оправдывает, как более сложная в регулировке.

На схеме под знаком вопроса показан обратный клапан (поз. 10.1). В принципе, он оправдан в том случае, если по тем или иным причинам не работает циркуляционный насос узла, например, автоматика дала команду на прекращение циркуляции. В таких ситуациях перемычка от обратки к трехходовому клапану может превратиться в совершенно неуправляемый байпас, который нарушит балансировку системы и скажется на работе других отопительных приборов в доме. Обратный клапан способен предотвратить это явление. Впрочем, многие опытные мастера ставят под сомнение вероятность возникновения подобных ситуаций, и считают клапан на этом участке – совершенно излишним и даже вредным, как оказывающим ненужное гидравлическое сопротивление.

Цены на трехходовый клапан



Схема 3 – с трехходовым термостатическим клапаном, работающим со сходящимися потоками, и последовательным подсоединением циркуляционного насоса

В продаже можно отыскать термостатические клапаны, которые организованы по принципу смешения двух сходящихся по одной оси потоков. С ними схема сборки насосно-смесительного узла может принять такой вид:

Достаточно компактная схема с трехходовым термостатическим клапаном, смешивающим встречные потоки теплоносителя.

Отличить подобные термостатические краны – несложно, по их характерной форме и нанесенным схемам (пиктограммам) направления потоков.

Смесительный термостатический клапан, работающий со встречными потоками. Ошибиться в установке – сложно…

Показанная выше схема хороша уже своей компактностью. Байпас, как таковой, вообще отсутствует, так как его роль полностью выполняем сам смесительный клапан. В остальном – это все та же схема с принципом последовательного подключения циркуляционного насоса.

Схема 4 – с двухходовым термоклапаном и параллельным подсоединением циркуляционного насоса

А вот такая схема уже значительно отличается ото всех, показанных выше:

Коренное отличие – циркуляционный насос разместился на байпасе, а «обратка» и подача коллектора поменялись местами

Подобный принцип строения узла предполагает так называемое параллельное подключение насоса, буквально на байпасе. Но к верхней точке этого байпаса подходят два встречающихся потока – от подачи общей системы и от обратки коллектора. На подаче установлен двухходовой термоклапан с термоголовкой и выносным датчиком – все так же, как и в первой схеме. Обеспечивающий циркуляцию через перемычку насос забирает оба сходящихся потока, и их смешивание происходит в тройнике сверху (выделено овалом и стрелкой) и в самом насосе. А вот дальше, в нижней точке перемычки на тройнике происходит разделение потока. Часть теплоносителя с уже выровненной до необходимого уровня температурой отправляется на подающий коллектор «теплого пола», а избыточное количество – сбрасывается в общую «обратку» системы отопления.

Подобная схема привлекает, прежде всего, своей компактностью. В условиях ограниченности места под установку смесительного узла – это одно из приемлемых решений. Однако, недостатков у нее немало. Прежде всего, очевидно, что производительностью она явно уступает узлам с последовательным подключением насоса. Получается, что определенный объем теплоносителя после смешения и доведения до требуемой температуры, перекачивается насосом впустую – он не участвует в работе контуров теплого пола и просто уходит в «обратку».

Кроме того, подобная система отличается немалой сложностью в проведении балансировки, и часто требует установки дополнительных балансировочных и (или) перепускных клапанов.

Интересно, что многие готовые смесительные узлы заводской сборки организованы именно по параллельной схеме – скорее всего, из соображений максимальной компактности. И народные умельцы придумывают способы их переделки под более «послушную» схему — с последовательным насосом.

Схема 5 – с трехходовым термоклапаном и параллельным подсоединением циркуляционного насоса

Наконец, еще одна схема:

Изменения незначительны — просто двухходовой клапан и тройник  замены на трехходовой термостатический смеситель

В дополнительных комментариях она, наверное, не нуждается, так как практически повторяет предыдущую. Отличие – это применение трёхходового термоклапана или термостатического смесителя (поз. 12) в верхней точке над насосом. Направление сходящихся потоков до смешения и разделение их на ройнике после насоса – наглядно продемонстрировано стрелками.

Безусловно, существуют и куда более сложные схемы, которые практикуют производители готовых насосно-смесительных узлов. Но для самостоятельного изготовления лучше остановиться на чем-либо простом в сборке и надежном в эксплуатации, выбрав одну из предложенных схем и реализовав ее удобным для себя и для конкретных условий установки способом.

Производительность смесительного узла и необходимый напор циркуляционного насоса

При подборе комплектующих для самостоятельной сборки насосно-смесительного узла необходимо, помимо соединительных диаметров труб и требуемых элементов, знать еще и некоторые эксплуатационные параметры. В частности, сам насос и любой термоклапан или смесительный вентиль должны отвечать требованиям по производительности. Говоря проще – это способность пропустить через себя требуемое количество теплоносителя в единицу времени. А для насоса важен еще и создаваемый напор, так как он должен обеспечить стабильную циркуляцию теплоносителя во всех подключенных к смесительному узлу контурах «теплого пола».

Обычно для сложных по структуре систем подобные расчеты проводят специалисты в области гидравлики и теплотехники. Однако, простые вычисления для собственноручно создаваемой системы «теплого пола», со вполне допустимым уровнем точности, можно провести и самостоятельно.

Производительность смесительного узла.

В вопросах производительности циркуляционный насос является «активным звеном». То есть именно он и должен обеспечить прокачку необходимого объема теплоносителя через контуры, который отдаст часть накопленной энергии на обогрев помещения. Термостатический же элемент смесительного узла долже быть в  состоянии пропустить такой объем через себя. Клапаны могут выпускаться с различной пропускной способностью, а некоторые из них, кроме того, имеют возможность предустановки на определенную производительность в единицу времени.

Возможно, вас заинтересует информация о том, как производится диагональное подключение радиаторов отопления

Понятно, что чем больше площадь отапливаемых помещений, и чем выше требования с системе «теплого пола» (будет ли она основным источником тепла или планируется только повышение общей комфортности в помещениях), тем больше тепловой энергии необходимо доставить для теплообмена. А так как разница температур на подающем и обратном коллекторе обычно выдерживается постоянная, то несложно вычислить и объем воды, необходимый для переноса требуемого количества тепла.

Не станем утомлять читателя сложными формулами, а лучше предложим воспользоваться встроенным калькуляторов, который сделает расчёт максимально простым занятием.

В качестве исходных данных будет выступать площадь помещений, в которых создается система «теплый пол». Причем, есть определенное дифференцирование, в зависимости от того, будет ли такой подогрев основным, либо же будет рассматриваться только как средство повышения комфорта в жилых помещениях. Для ванной, туалета, прихожей или кухни мощность пола лучше рассматривать с точки зрения основного отопления.

Далее, будет предложено вести планируемые температуры на подающем и обратном коллекторах. В правильно смонтированной и отрегулированной системе разница обычно около 5, максимум – 8÷10 градусов.

Калькулятор расчета производительности смесительного узла «теплого пола»

Перейти к расчётам

Создаваемый насосом смесительного узла напор

Циркуляционному насосу смесительного узла «надеяться не на кого» – он должен обеспечить работу всех контуров отопления, без вероятности их запирания из-за недостаточности давления в системе. Это особо актуально в тех случаях, когда термостатический элемент полностью перекрывает подачу горячего теплоносителя, и приток извне приостанавливается – циркуляция при этом страдать не должна.

Здесь уже на первый план выйдут показатели гидравлического сопротивления труб, на которые накладываются еще и немалые потери напора на запорно-регулирующей арматуре узла, которой он обычно весьма насыщен.

А сколько и каких труб понадобится?

В настоящей публикации этот вопрос рассматриваться не будет. Провести расчет необходимого количества труб поможет калькулятор, размещённый в статье нашего портала, посвященной монтажным схемам контуров теплого пола.

Понятно, что насос будет создавать на подающем коллекторе равное значение давления для всех контуров. Этот параметр в ходе регулировки системы будет настраиваться для каждого контура отдельно с помощью специальных балансировочных устройств. Значит, расчет необходимо провести для наиболее протяженного контура, в котором показатели гидравлического сопротивления будут максимальными.

Ниже расположен калькулятор, который позволит быстро определиться с минимально необходимым значением напора. В программу расчета уже внесены нужные поправки на гидравлические потери напора в запорно-смесительных элементах узла.

Калькулятор расчета минимально необходимого напора циркуляционного насоса для смесительного узла

Перейти к расчётам

Значения, полученные от обоих калькуляторов, станут ориентиром для приобретения циркуляционного насоса с оптимальными параметрами. Как правило, производители такого оборудования сопровождают свои изделия паспортом, в котором приводится  диаграмма оптимальных соотношений производительности и создаваемого напора в разных режимах работы прибора.

Для примера – диаграмма напорно-производительной характеристики циркуляционного насоса «Grundfos UPS 25-40 A 180» в трех режимах его работы. Жирными линиями выделены оптимальные соотношения

Самостоятельная сборка насосно-смесительного узла для «теплого пола»

Готовых «рецептов» по монтажу смесительного узла нет. Каждый из мастеров подходит к такому вопросу субъективно, с учётом многих критериев. В первую очередь, безусловно, многое зависит от умения хозяина. Кто-то считает себя «асом» в вопросах сборки резьбовых сантехнических узлов (а без резьбовых сопряжений не обойдётся в любом случае). Другому больше по душе работа с полипропиленовыми трубами, и у него есть соответствующее оборудование для их пайки. На выбор конкретной схемы монтажа способна повлиять и финансовая составляющая – если есть необходимость строго уложиться в определенный бюджет.

Возможно, вам будет интересна информация о том, как оборудовать теплый пол из полипропиленовых труб.

Одним словом — важно знать схему и примерную последовательность сборки. А уж настоящий хозяин всегда найдет оптимальные пути ее реализации.

Иллюстрированный пример сборки смесительного узла на резьбовых соединениях

Для примера ниже в иллюстрированной пошаговой инструкции будет показан монтаж смесительного узла, полностью собранный из металлических комплектующих. Схема – аналогична рассмотренному выше варианту №2, то есть с термостатическим трехходовым клапаном-смесителем и с последовательным подключением циркуляционного насоса.

В данном случае не ставится цель научить начинающего мастера правилам запаковки резьбовых соединений – для наработки соответствующего опыта обычно используют более простые и менее ответственные сборки. Поэтому монтаж будет показан «условно», без окончательной затяжки. Можно лишь заметить, что для запаковки лучше всего применять льняную паклю в сочетании с герметизирующей пастой типа «Unipak» – надёжность будет обеспечена. Обратите, кроме того, внимание, что мастер в показанном примере очень широко использует соединения с помощью накидных гаек-«американок» с кольцевыми уплотнениями. Это, конечно, приводит к удорожанию общей сметы, но зато всегда есть возможность без особого труда провести демонтаж любого элемента смесительного узла для его профилактики ремонта или замены.

Иллюстрация Краткое описание выполняемой операции
Готовятся к работе основные комплектующие смесительного узла.
Основная роль в данном случае отводится трехходовому смесительному термостатическому клапану «ESBE VTA572».
Обратите внимание – стрелками на упаковке показано направление смешивания потоков.
Допустимый диапазон поддержания стабильной температуры на выходе —  от 20 до 43 ºС. Как раз то что надо для «теплого пола».
Об этом, кстати, красноречиво говорит и пиктограмма на упаковке – этот тип смесителя рассчитан именно для такого использования.
А вот он и сам.
Такому клапану не требуется термостатической головки – он включает в своей конструкции и встроенный термодатчик, и регулятор, позволяющий выставить температуру на выходе с точностью до градуса.
На корпусе также цветными стрелками указано направление горячего и холодного потоков теплоносителя.
Следующий важнейший элемент – циркуляционный насос.
Применяется модель одного из лучших брендов – WILO.
Необходимо сразу оценить компоновку будущего смесительного узла, направление работы насоса и положение его коммутационной коробки с переключателем режимов.
Смысл в том, что насос должен не только быть расположенным в соответствии с направлением потока. Обязательное условие – ось его привода должна принять горизонтальное положение (это особенности конструкции насосов с «мокрым ротором»).
Кроме того, коммутационная коробка не должна располагаться под насосом.
Если такое положение никак не складывается в конкретных обстоятельствах, можно перевернуть верхнюю часть корпуса, к которой закреплена коробка, вокруг оси на 180º.
Делается это очень просто.
Ключом-шестигранником выкручиваются винты, соединяющие две половины насоса.
Кода насос новый, они должны податься без особого сопротивления.
Чаще всего таких винтов – четыре штуки.
После того как винты выкручены, необходимо просто аккуратно повернуть верхнюю силовую половину относительно нижней, помповой.
Совмещаются крепёжные отверстия, винты вкручиваются и обжимаются для надёжной герметизации.
Насос пока можно отложить в сторону.
В данном примере, так же, как было ранее показано на схеме, мастер будет устанавливать три термометра – на трубе подачи до смешения, после насоса и на выходе с обратного коллектора.
Выбраны термометры с зондами, вкручивающиеся в центральные гнезда соответствующих тройников.
Есть смысл сразу сверить показания всех трех приборов. Раз они находятся в одинаковых условиях, то, надо полагать, и показания должны давать идентичные.
А еще лучше – сверить эти показания еще и с эталонным термометром любого типа, если он есть в хозяйстве, то есть с прибором, точность которого у вас не вызывает сомнений.
Если замечены какие-либо отклонения в показаниях – можно провести самостоятельную калибровку.
На тыльной торцевой стороне зонда (при снятом колпаке) имеется регулировочный винт под тонкую отвертку.
Начинается монтаж.
Первым собирается участок от общей подачи до клапана смесителя.
Скручиваются между собой запорный шаровой кран с тройником под термометр.
Обратите внимание – все четыре кранах будут оснащены накидными гайками. Любой из кранов или любой их участков смесительного узла можно будет демонтировать в случае необходимости, не проводя полной разборки.
Второй конец тройника соединяется с входным патрубком смесительного трехходового клапана.
Вот этот узел в сборе…
…а это он же, но с уже установленным в центральное гнездо тройника термометром.
Монтируется байпас-перемычка для подвода охлаждённого потока к смесительному клапану.
Снизу на второй вход клапана накручивается муфта, также снабженная накидной гайкой- «американкой». Это позволит при необходимости легко снять сам смесительный клапан.
Снизу на перемычку накручивается тройник: один его выход обращен в сторону общей «обратки» системы, второй – к «обратке» коллектора.
Участок в сторону общей «обратки» состоит только из запорного шарового крана.
Термометр здесь совершенно не нужен.
Кроме того, мастер обошелся и без обратного клапана, вероятность включения в работу которого – все же очень невысока.
Собирается противоположная «ветка».
Вот здесь термометр – очень важен, поэтому вкручивается тройник под него.
Термометр поставлен на штатное место.
Собирается участок, идущий от насоса к подающему коллектору.
Он состоит из муфты с «американкой», входящей в комплект насоса, тройника под термометр, удлинителя (прямого участка для окончательного качественного смешивания потоков) и запорного крана.
Участок собран.
Да, чуть не упустили момент – на нижней «ветке» со стороны коллектора тоже устанавливается шаровой кран.
На оставшийся последним свободный патрубок смесительного клапана, на выходе из него, накручивается муфта с накидной гайкой из числа входящих в комплект насоса.
По сути, все уже готово для того, чтобы завершить монтаж смесительного узла установкой циркуляционного насоса.
В «американку» вставляется кольцевая резиновая прокладка, а затем гайка со стороны смесительного клапана закручивается на входном патрубке насоса.
На всякий случай – еще раз проверяется правильность положения насоса – стрелка на корпусе должна соответствовать требуемому направлению потока теплоносителя в смесительном узле.
С одной стороны насоса – закончено.
Аналогичным образом накручивается и обжимается накидная гайка и с противоположной стороны насоса.
Эта операция, в принципе, и завершает общий монтаж насосно-смесительного узла подобной конструкции.
Насосный узел – в сборе.
После обтяжки всех соединений можно заниматься вопросами его размещения на стене котельной или в коллекторном шкафу помещения, как планировалось заранее.
На последней иллюстрации, в качестве примера, показан этот же смесительный узел, но в котором с целью удешевления и достижения максимальной компактности просто исключены тройники с термометрами.
Да, габариты стали меньше, и по стоимости будет дешевле. Однако без визуального контроля за параметрами системы – все же очень сложно, особенно на стадии отладки и балансировки.
Так что есть над чем подумать. Как вариант – установка более дешевых и занимающих меньше места накладных термометров.

И в завершение публикации – еще один смесительный узел, примерно такой же схемы, но несколько иной компоновки. В его монтаже был использован комплексный подход – сочетание резьбовых и паяных полипропиленовых соединений. Расчет системы отопления узнавайте по ссылке.

Возможно, вас заинтересует информация о том, как укладывать теплый пол электрический под линолеум

Видео: еще один пример самостоятельного изготовления насосно-смесительного узла

Евгений Афанасьев главный редактор

Автор публикации21.11.2016

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

Источник

теплый водяной пол

Читайте дополнительно: трубы для печного отопления

смесительный узел для теплых полов своими руками

Насосно-смесительный узел для теплого пола своими руками: пошаговая инструкция +Фото

Смесительный узел для теплого пола правила монтажа распределительного коллектора

Монтаж смесительного узла

Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:

Место расположения

Оптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

  • Непосредственно в помещении, оборудованном системой водяных полов.
  • В котельной, в любой удобной для этого точке.
  • В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Особенности установки коллектора

Не забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

  • клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
  • все электрические приборы, входящие в состав узла, должны быть заземлены;
  • следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях. В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:

После того, как вы оснастили свой дом узлом регулировки теплоносителя, следует осуществить его подключение к электропитанию и настройку приборов.

Настройка приборов управления

Составные части системы отопления

Настройка смесительного узла производится в несколько этапов.

  1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
  2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
  3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
  4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
  5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

Двухходовый клапан

Такие клапаны называют питающими. В конструкцию такого элемента входит датчик жидкости, проверяющий подаваемый теплоноситель. Если становится необходимо, он прекращает снабжение горячего носителя из агрегата.

В итоге для смеси все время подается вода из обратного контура. Когда эта жидкость достаточно остывает, с помощью клапана добавляется порция горячего теплоносителя. Исходя из таких сведений, можно сделать предположение, что система с подобными клапанами никогда не перегреется, и теплый пол будет служить долго. Несомненным достоинством также является плавная регулировка, так как клапан отличается небольшой пропускной способностью.

Многие специалисты делают выбор в пользу двухходовых клапанов, когда устанавливают смесительный узел. Однако стоит заметить, что для их применения необходимо выполнение одного условия — площадь отапливаемого помещения не должна быть более чем 200 кв. м.

Зачем теплому полу смесительный узел

нужен только при использовании теплого пола на основе воды, потому что в нем содержится тот же теплоноситель, что и в радиаторах. Стандартная система отопления строится по такой схеме: котел, греющий теплоноситель, контур высокотемпературных радиаторов и контуры теплого пола.

Котел нагревает воду до температуры радиаторов, в большинстве случаев это 95 градусов. По нормам температура пола не должна быть выше 31 градус, это связано с некоторыми причинами, в частности, с комфортным пребыванием на полу, чтобы он был не слишком холодным, но и не слишком горячим. Следует учитывать высоту стяжки пола, в которой находятся трубы системы, толщину и вид покрытия пола, в зависимости от этого температура воды в трубах должна быть от 35 до 55 градусов. Но вода в котле имеет слишком высокую температуру и ее нельзя направлять в трубы пола, как быть в такой ситуации?

Схема «водяного теплого пола».

Как раз в целях понижения температуры теплоносителя при входе в систему теплого пола и используется узел подмеса для теплого пола. В нем смешиваются горячая вода и вода имеющая более низкую температуру, после этого охлажденная воды подается в теплый пол. Как результат: в радиаторы подается вода с температурой 95 градусов, а в теплый пол – уже охлажденная жидкость с температурой до 55 градусов. Благодаря смесителю, все системы отопления в доме работают корректно и без риска повреждений.

Также можно обойтись и без смесительного узла, но только в том случае, если водонагревательное устройство греет воду только до температуры теплого пола, если же котел греет воду и для душа и для контуров теплого пола, то в таком случае смеситель необходим.

Особенности установки

Если вы хотите обустроить теплый пол в доме, то должны ближе ознакомиться с особенностями монтажа оборудования. Начинать работы необходимо с установки запорных кранов и термометров, первые из которых должны располагаться на всех контурных выходах. Эти детали, которые будут регулировать работу обратки и подачи, должны входить в комплект узла.

Используя схему, грамотно и быстро необходимо провести установку оборудования, осуществить подключение труб для отвода и подачи воды, создав возможность подключения нескольких или одного обогревательных контуров. Компрессорные фитинги будут использоваться для соединения частей. Для крепления некоторых соединений применяется стандартный комплект, он состоит из:

  • кольцевого зажима;
  • втулки;
  • гайки.

При несовпадении диаметра деталей используются переходники.

Что еще необходимо знать о схеме теплого пола

Самая простая схема теплого водяного пола состоит из двух контуров. Для распределительной системы применяется нержавеющая сталь или латунь, каждая из которых является материалом с отличной устойчивостью к агрессивному воздействию воды. Коллектор располагается на стене вертикально для гарантии эффективности работы всех составляющих. Это обеспечивает ещё и равномерное распределение воды.

Запорные клапаны в каждом контуре должны обладать автоматической или ручной системой открывания. Они могут быть дополнены электромеханическими приводами. В рассматриваемой системе обычно используется ручная разновидность. Схема теплого водяного пола предполагает наличие клапанов, один из которых располагается на входе, другой – на выходе. С их помощью обеспечивается регулировка подачи горячего теплоносителя.

Для регулировки расхода между контурами, которые находятся в соседних помещениях, в возвратном гребне располагаются балансировочные клапаны. Расходомер обычно выступает в качестве дополнения к запорным механизмам. Первые используются в качестве индикаторов потока воды. С помощью них можно корректировать каждый контур отдельно, ведь расходомеры измеряют и настраивают объем воды для каждого из них

Это важно для контуров с разной длиной труб. На возвратном гребне необходимо расположить термодатчик, который требуется для частичного или полного перекрытия системы

Делается это в ручном или автоматическом режиме. Во втором случае применяются электрические сервоприводы.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.

В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

При установке максимального показателя температуры на термостате следует принимать во внимание характер напольного покрытия. Если полы в помещении застелены ламинатом, паркетом или коврами, это может значительно уменьшить теплоотдачу

В данном случае порог максимальной температуры нужно будет поднять до 40 – 55 ºС.

Принцип действия

Смесительный узел для тёплого пола предназначен для регулировки температуры теплоносителя в системе нагревательных элементов (труб). Происходит это следующим образом:

  1. Разогретый теплоноситель (вода, антифриз, масло и т.д.) из водогрейного котла поступает в систему отопления.
  2. Доходя до распределительного коллектора, она останавливается клапаном.
  3. В случае, если температура теплоносителя не превышает максимальные установленные показатели, теплоноситель продолжает движение по системе.
  4. В случае превышения допустимой нормы, термостат открывает клапан, и горячий теплоноситель из подающей ветки отопительной системы смешивается с уже охлаждёнными обратной ветки. Смешивание происходит до достижения приемлемой температуры, после чего клапан закрывается.

Зачем нужен смесительный узел

Смесительный узел

Применение узла подмеса возможно, только если в качестве теплоносителя используется вода. Принцип такого отопления очень прост:

  • Котел.
  • Теплоноситель.
  • Отопительный контур для батарей и теплого пола.

Преимущественно температура теплоносителя в отопительных батареях составляет 95 °С. Для напольного обогрева достаточно 31 °С. Наличие такой температуры, создаст комфортные условия проживания, а по полу будет приятно передвигаться.

Обратите внимание! 31 °С для теплоносителя – это золотая середина. Пол не будет очень горячим или, наоборот, холодным

При этом важно учесть толщину отопительного пирога и тип покрытия. Отталкиваясь от этого, теплоноситель может достигать до 55 °С

Котел выдает очень большую температуру, которая никак не соответствует техническим возможностям теплого пола, вследствие чего и обустраивается узел подмеса. Устанавливается он при входе теплоносителя в систему напольного обогрева. Благодаря ему горячий теплоноситель подмешивается остывшим, в результате чего наблюдается баланс температуры. Смесительный узел предотвратит возможную порчу .

Обратите внимание! Если водонагреватель греет воду только до допустимой температуры теплых полов, обустраивать узел подмеса нет необходимости. Если котел работает на прогрев воды и имеет отдельный контур для отопления, то узел подмеса необходим.

Достоинства теплого пола со смесителем

Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт

Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Теплый пол со смесителем

Экономическая выгода

В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность

Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов

Гигиена

Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Теплые пол — комфорт и удобство

Удобство

Для водяного обогревающего пола не нужно монтировать добавочные приборы в отапливаемом помещении. Все необходимые элементы устанавливают, как правило, в кладовках. Поэтому можно делать самую разную планировку, не выделяя место под агрегат.

Конструкции смесительных узлов

Рассмотренные выше схемы показывают лишь принцип циркуляции теплоносителя в отопительных контурах. Для каждой схемы используются разные конструкции смесительных узлов. Причем в каждой из двух типов существует довольно большое количество разнообразных конструкций которые используют разное оборудование и комплектации.

В общем, по конструкции все схемы смесительных узлов можно разделить на такие изделия:

  • на 3-ходовых клапанах;
  • на 2-ходовых клапанах.

Каждая из этих конструкций может быть изготовлена с использованием разных элементов в разной последовательности и с разным расположением. Так как последовательные схемы смесительных узлов более распространены и чаще применяются при самостоятельном изготовлении, больше внимания уделим им.

На 2-х ходовых клапанах

На 2-х ходовых клапанах также реализуют схемы с параллельным и последовательным смешением. Пример узла представлен на изображении.

Схема последовательного смешения с 2-х ходовым клапаном.

Выбор клапана и схемы расположения проводят в основном исходя из возможной компоновки узла, места для него и других характеристик системы. Нельзя сказать, что узел на 3-х ходовом клапане работает лучше, или наоборот.

На трехходовых клапанах

Если используется смеситель для теплого водяного пола на базе 3-х ходового клапана схема проектируется чаще всего как последовательная. В таком случае трехходовой клапан может быть установлен как на подающей ветке, так и на обратной.

Схема последовательного смешения с 3-х ходовым клапаном.

В первом случае он работает как клапан смесительного типа, в котором поток воды из обратного трубопровода смешивается с подающим и дальше прокачивается насосом в ветки теплого пола. При установке клапана на «обратке» он выполняет функции разделителя потока.

На перемычке между подающим и обратным трубопроводом возможна установка обратного клапана, который будет перекрывать поток в случае остановки насоса, но при открытом трехходовом. Такая ситуация возможна при реализации функции регулирования теплого пола насосом. Этот клапан также можно устанавливать и в схемах с двухходовым клапаном или в узле параллельного смешения.

Схема параллельного смешения с 3-х ходовым клапаном.

Для смешения и разделения используются два разных изделия, которые не взаимозаменяемы. Для маркировки на корпусе клапана указана схема движения воды.

Разделительный и смесительный клапаны.

Регуляция температуры

Узел подмеса для теплого пола работает с грамотным контролем температуры. Для этого используются термоголовки, термодатчики от которых крепятся к подающему или обратному трубопроводу. Какой вариант лучше выбрать? Каждый из них отличается нюансами.

Если регуляция будет проходить по температуре подающего трубопровода, то в ветки теплого пола будет подаваться теплоноситель постоянной температуры. Если термодатчик установить на «обратке», то постоянной будет именно температура в обратном трубопроводе. Во втором варианте в зависимости от увеличения или уменьшения теплосъема, похолодания или потепления температура подающего теплоносителя будет меняться. При этом средняя температура самой поверхности пола обычно более равномерна, чем в первом варианте.

Многие производители теплотехнического оборудования представляют программные продукты, для упрощения выбора насосов, клапанов и других приборов. Без того, чтобы изучать сложные формулы и таблицы.

После того как выбрана схема, комбинация комплектующих и характеристики насосов и клапанов приступают к сборке с соблюдением всех норм монтажа отопительного оборудования.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая реклама

Самое читаемое

разновидности смесителей для обогревательного пола

Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.

Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.

У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.

Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.

На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:

  • для присоединения к персональному типовому коллектору;
  • как групповой персональный узел для установки системы с высокой мощностью.

Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.

Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.

Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если  установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

Спецификация

1. Выносной датчик на термоголовке.

2. Смесительный клапан.

3. Кран 3/4 дюйма.

4. Футорка на 1-3/4.

5. Тройник 1 дюйм.

6. Ниппель 1 дюйм.

7. насос циркуляционный.

8. Вентильный кран на коллекторе 1-1/2 дюйма.

9. Заглушка с наруж. резьбой 1 дюйм.

10. Коллектор в комплекте с кранами 1-1/2 дюйма.

11. Соединитель для подключения трубы и коллектора 16-1/2 дюйма.

12. Труба металлопластиковая.

13. Накидные гайки насосные.

14. Датчик термоголовки.

Рассмотрим некоторые элементы, которыми может дополняться схема:

  • Клапан балансировки вторичного контура, позволяющий производить регулировку горячей и холодной воды из обратного контура. Поворачивается вентиль при помощи шестигранника. Для того чтобы надежно его закрепить и предотвратить смещение, его устанавливают зажимным винтом. Стоит отметить, что в большинстве случаев на нем имеется шкала для замера расхода пропускной способности.
  • Запорный клапан для контура радиатора, выполняющий балансировочные функции. Он необходим для связи узла подмеса с другими частями системы отопления. Для его поворота также необходим шестигранник.
  • Своего рода предохранитель, защищающий циркуляционный насос в случае отсутствия воды, проходящей через него. Его срабатывание происходит после снижения давления в системе до определенного значения.

Особенности монтажа смешивающего узла

Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.

Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.

Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.

Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.

Стоимость готового узла

Естественно, можно не мучиться, собирая смесительный узел своими руками, и приобрести готовое изделие. Ведь такая задача потребует тщательного изучения различных схем работы. Готовые узлы можно без проблем найти в строительных магазинах, например смесительный узел Combimix от фирмы Valtec. Однако надо подготовиться к тому, что ценник вряд ли обрадует покупателя. Хотя такая цена оправдана: покупка готового узла поможет уберечь потребителя от ошибок в расчётах, сборке и монтаже.

Скажем пару слов о самом популярном в России производителе смесительных узлов – итальянской фирме Valtec. Комплект, состоящий из смесительного узла и насоса, будет стоить около пятнадцати тысяч рублей. Американский аналог от производителя Watts Isotherm обойдется примерно в такие же деньги. Те, кто не боится трудностей и у кого есть свободное время, могут попробовать собрать смесительный узел своими руками из разных частей.

Теплый водяной пол особенности

Оборудование теплого пола в частном доме становится приметой времени. Как правило, устанавливается двойная система обогрева:

  • традиционная радиаторная, в ней теплоноситель нагревается до 95оС;
  • система «теплый пол», температура теплоносителя в ней достигает 40оС.

В зависимости от величины стяжки, температура пола составляет 31оС, что признается наиболее комфортным для человека.

Для обеспечения таких режимов нагрева и применяются смесительные узлы. Его назначение – подать теплоноситель нужной температуры в каждый контур отопления. В большом доме отдельные контуры создаются для нескольких помещений одновременно в зависимости от их функционального назначения. Например, логично обособить контуры кухни и коридора, ванной комнаты и туалета, отдельный контур для гостиной и отдельные – для спален. Все эти помещения различаются по функциональной принадлежности и по требованиям к режиму отопления.

Теплый пол, работающий через смеситель, наделен рядом положительных моментов, делающих его все более популярным у потребителей:

  • безопасность – она связана с отношением людей к своей системе отопления, высокая температура поверхности отопительных приборов может быть причиной ожогов;
  • гигиеничность – простота ухода за теплым полом, он быстро сохнет, при его применении исключено появление грибков и плесени;
  • долговечность – изнашиваемыми элементами такой системы являются трубы, срок службы которых порядка 50 лет;
  • управление с учетом температуры на улице, на двухходовом клапане прменяется электропривод, подключенный к наружному термодатчику, и управление корректируется в соответствии с наружной температурой;
  • возможность применения ручного управления системой с отключением датчиков, не рекомендуется, если в системе одновременно работает холодный и горячий контуры;
  • Режим регулировки температуры с использованием выносного датчика, контролирующего температуру поля непосредственно.

Тонкости монтажа

  1. Собранный своими руками или заводской смесительный узел монтируется до контура непосредственного самого теплого пола.
  2. Установка бывает как право-, так и левосторонней.
  3. Место крепления узла может осуществляться непосредственно в комнате, в специально оборудованном отдельном коллекторном шкафу, в котельной или другой комнате.

    Совет. Если внешний вид узла смешения вне вписывается в общий дизайн комнаты и портит интерьер, рекомендуется его скрыть.

  4. В первую очередь устанавливается насос, а также температурный датчик непосредственно на входную трубу.

    Монтаж смесителя для теплого пола

  5. К так называемой теплой трубе подсоединяется смесительный клапан, а к выходной трубе, соответственно, обратный клапан.
    Внимание! В комнатах малой площади коллекторную группу устанавливать до контура с радиаторами необязательно. Если температура жидкости не успевает значительно остыть по мере своего движения, коллектор можно поставить в радиаторный контур на обратку.
  6. Выход клапана для обратки подключается к холодной трубе, а затем отводится к смесительному клапану.
  7. Для проверки температуры в теплом полу осуществляется пробное включение. При слишком высокой температуре или, наоборот, низкой, соответственно уменьшают либо увеличивают пропускную мощность установленного клапана. Настраивается терморегулятор на комфортной для владельца температуре.

Насосно-смесительный узел НСУ

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеетсявентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Как же работает смесительный узел

Охлажденная вода из контура теплого пола поступает к смесителю через «обратку» уже с пониженной температурой. Термодатчик, установленный в системе смесителя реагирует на понижение температура и открывает клапан нагретой  воды. Смешиваясь с холодной, она повышает температуру потока, клапан закрывается. Таким образом, в системе поддерживается определенная заданная температура.

Элементы смесительного узла

Обязательными элементами такой установки являются:

  1. Саморегулирующийся питательный клапан – через него вода попадает в трубы, представляющие собой радиатор системы обогрева пола. Клапан регулирует количество подаваемого теплоносителя. Основная составляющая этого узла – трехходовой или двухходовой клапан, регулирующий температуру теплоносителя в контуре. В остывшую воду обратки теплого пола домешивается подогретая в котле вода. Клапан работает под управлением термодатчика, при достижении нужной температуры воды на входе в регистр теплого пола, домешивание нагретой воды прекращается.

Отличие двухходового клапана состоит в том, что горячая вода подмешивается постоянно. Этим гарантируется устойчивая температура в регистре теплого пола. Особенность такого клапана в том, что он обладает малой пропускной способностью. Его применение в помещениях более 200 квадратных метров не рекомендуется.

  1. Насос – обеспечивает циркуляцию воды в системе отопления и способствует смешиванию подстывшей и горячей воды, которая поступает из котла. Его название – циркулярный – говорить именно о его основном назначении. Необходимость применения циркулярного насоса вызвана тем, что теплообразующие элементы расположены горизонтально и естественная циркуляция теплоносителя, обусловленная разной плотностью горячей и холодной части, в таких системах невозможна.

Теплые полы с водой возможны при площадях до 80 квадратных метров наличии перепада высот, при более обширных системах сопротивление потоку в трубах делает циркуляцию невозможной.

Насос состоит из маломощного электродвигателя с крыльчаткой для прокачки воды. В отдельный контур насосы, как правило, не устанавливаются. Чаще используется смесительная группа, которая включает в себя манометр, термодатчик и т.д.

Насосы монтируются на обратке при помощи болтов и фланцев. Положение вала крыльчатки должно быть горизонтальным.

  1. Термодатчик – предназначен для контроля температуры теплоносителя и управления питательным клапаном. Таким образом, он опосредованно влияет на температурный режим в системе.
  2. Предохранительный клапан – предназначен для аварийного сброса давления в системе отопления при возникновении условий для прорыва.
  3. Байпас – перемычка между прямой и обратной трубой системы перед радиатором горячего отопления. Рабочий диаметр трубы для байпаса должен быть вдвое меньше, чем у основной. На практике обычно применяется труба в ½ дюйма.

Байпас – отводная линия, работающая как часть узла подмешивания с трехходовым клапаном. Его задача – подготовка теплоносителя необходимой температуры для прокачки через теплообменные контуры теплого пола. Исходными компонентами является холодная (30 – 35оС) обратка теплого пола и вода из котла температурой порядка 80оС. Следовательно – байпас необходимая и неотъемлемая часть системы обогрева пола.

Где и как устанавливается смесительный узел

Узел подмеса устанавливается в непосредственной близости от котла, чтобы избежать тепловых потерь при подаче горячей воды на большое расстояние. Перед началом монтажа желательно изготовить металлический шкаф. Размеры его будут зависеть от размеров смесителя, а, в конечном счете, от количества контуров теплого пола. Но это делается только в случаях, когда нужно ограничить доступ к смесителю посторонних. Гораздо удобнее разместить все его элементы на стене, обеспечивая удобство при обслуживании и доступность при ремонте.

Уличные датчики температуры

Такие устройства необходимы в системе для автоматической настройки теплоносителя в зависимости от погодных условий. К примеру, когда на улице холодает, подается сигнал на увеличение температуры теплоносителя, а в случае потепления датчик сообщает системе, что температуру полов можно снизить.

Конструкция вентиля подразумевает поворот на 90 градусов. Специальный контроллер разделяет эти 90 градусов на 20 участков и производит мониторинг состояния погоды за окном. Если температура носителя не соответствует погодным условиям, то вентиль поворачивается на необходимое количество делений. Естественно, данные манипуляции можно производить самостоятельно, однако это весьма неудобно.

Принцип работы смесителя

Вкратце работа смесительного узла выглядит так: горячая вода течет до коллектора теплого пола и останавливается у предохранительного клапана со встроенным термостатом. Если температура воды выше разрешенной, клапан открывается и смешивает холодную воду с горячей. Когда температура воды достигает нормальной, клапан срабатывает вновь и закрывает доступ горячей воды.

Работа смесительного узла может быть организована двумя путями.

Коллекторная система теплого пола не только анализирует и управляет температурой воды, но и обеспечивает ее циркуляцию в трубах. Коллекторный узел собирается из двух деталей. Предохранительного клапана, который питает отопительный контур пола горячей водой, насколько это необходимо, параллельно анализируя входную температуру жидкости.И циркуляционного насоса, обеспечивающий движение воды в трубах теплого пола с определенной скоростью, что обеспечивает равномерный нагрев поверхности пола.

Стандартный циркуляционный насос.

Кроме неотъемлемых элементов, в конструкцию смесителя могут входить и другие комплектующие: байпас, защищающий узел от чрезмерных нагрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Смесительный узел монтируется до установки теплого пола, а место его расположения может быть любым. Его можно разместить в комнате с системой теплого пола, в котельной, на разделении

Главным различием в работе смесителей является то, что в них могут быть использованы разные клапаны предохранения. Самыми известными и популярными стали 3-х ходовые и 2-х ходовые клапаны.

Двухходовый клапан зачастую называют питающим. На нем установлен термостат с инфракрасным датчиком, который анализирует температуру поступающей в теплый пол воды. Головка клапана может открывать и закрывать клапан, разрешая или запрещая подачу горячей воды.

Смешение вод разной температуры осуществляется таким образом: вода, текущая по системе, делает это циклично, двигаясь по кругу. Головка предохранителя открывает или закрывает клапан, добавляя горячей воды или же запрещая ее подачу.

Профессиональные строители советуют устанавливать в водяной теплый пол узел смешения с двухходовым клапаном. Но стоит помнить, что данный тип клапана не стоит использовать, если отопительная площадь имеет больше 200 квадратных метров.

Двухходовой(справа) и трехходовой (слева) клапана.

Трехходовый клапан объединяет в себе функции питающего клапана и байпассного крана балансировки. Его отличие от двухходового в том, что в нем смешивается горячая воды с холодной, которая возвращается из контура уже остывшей. Клапаны на три хода довольно часто имеют сервоприводы, которые берут на себя управление термостатами и погодозависимыми контроллерами. В клапане находится заслонка, которая вставляется в зону 90 градусов между трубой с горячей водой от котла и холодной водой, движущейся обратно. Можно отрегулировать любое положение клапана – выставить среднее, либо с уклоном в определенную сторону, в случае, какое соотношение горячей и холодной воды нам требуется.

Такой тип клапанов считается универсальным и идеально подходит для систем отопление с погодозависимыми контроллерами и больших систем теплого пола с большим количеством контуров.

Недостатки у трехходовых клапанов также имеются. Первым недостатком является возможная подача неохлажденной воды в контур теплого пола, а скачок температуры взорвет трубы чрезмерным давлением

Вторым недостатком можно назвать потребность в очень осторожной и щепетильной регулировке, т.к. даже малейший отступ может привести к заметному изменению температуры воды

Для лучшей работы системы рекомендуются погодозависимые контроллеры.

Погодозависимые контроллеры используются для изменения мощности теплого пола, ориентируясь на погодные условия. Так, если на улице наблюдается резкое понижение температуры, то теплый пол при текущей мощности не будет справляться с отоплением. Соответственно контроллер в такой ситуации повышает рекомендуемую температуру воды и скорость ее циркуляции.

Можно использовать клапаны с управлением вручную и самостоятельно подкручивать вентиль при изменении температуры. Но недостаток в том, что отрегулировать оптимальный поток подобным образом довольно сложно. Именно поэтому и применяются клапаны с автоматической настройкой. Погодный контроллер анализирует температуру за окном каждые 20 секунд, и, если температура подающейся в теплый пол воды не соответствует требуемой, то автоматика поворачивает клапан на 4.5 градусов в сторону.

Цель использования коллектора

Коллектор — это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора — подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола. Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства — это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды. Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой. Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями. На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке — гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре. Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный — с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками. Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Стоимость материалов

  • гайки накидные — 257 р./шт.;
  • ниппели – 110 р./шт.;
  • воздухоотводчик (ручной) – 101 р.;
  • терморегуляторы – от 2000 р.;
  • обратный клапан – от 200 р.;
  • насос циркулярный – от 2400 р.;
  • тройники; различные типы соединений и пр. – от 100 р.

Таким образом, примерная стоимость деталей для сборки системы отопления пола своими руками составит около 6-9 тыс. руб.

Если сравнить стоимость самостоятельного монтажа и покупки всего готового с вызовом специалистов, то один только смесительный узел обойдется минимум в 15 тыс. р. Если же учесть все остальные расходы, то сумма выйдет немаленькая – от 30 тыс. р. и выше.

Собирать систему своими руками или нет – решать вам. Однозначно, с этой задачей справятся не все. Необходим опыт в работе с сантехникой и ловкие руки. Тем не менее, для человека, который решил сэкономить пару десятков тысяч рублей, нерешаемых задач нет!

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

  • двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
  • трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
  • при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
  • при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
  • место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
  • система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
  • если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
  • три хода в клапане позволяют процесс смешения регулировать автоматически;
  • использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
  • при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
  • на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
  • если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
  • электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
  • весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
  • сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.

Настройка узла подмеса

После монтажа коллектора производится его настройка со снятым сервоприводом, термоголовкой. Для регулировки температуры поверхности пола необходимо выполнить последовательность действий:

  • установка max перепускного клапана – его переводят на 0,6 бар, при срабатывании этого узла при настройки результат будет неправильным
  • расчет балансировочного клапана – для этого используются значения температур обратки, подающей линии, на выходе из котла, коэффициент 0,9 (формула пропускной способности К = 0,9 *[(tk – to/tp – to) – 1])
  • настройка насоса – вычисляется расход кипятка, потери давления контуров либо выставляется минимальная подача, по мере необходимости скорость добавляется
  • балансировка веток – регуляторы полностью открываются, плавно закрываются до нужного положения

Регулировка узла подмешевания

На последнем этапе останется увязать расход узла подмешивания с прочими отопительными приборами, отрегулировав положение закрытого на первом этапе балансировочного клапана. Монтаж расходомеров значительно облегчает точную настройку всех узлов. Значение обработки перепускного клапана выставляется на 10 – 7% ниже максимального давления насоса.

Что вы думаете по этому поводу?
, нам важно Ваше мнение

Водяной пол в многоэтажном доме

Считается, что сооружение системы водяного пола в высотных домах невозможно, но это не совсем так. На практике реализация такого проекта может быть реализована, но требует согласования с поставщиком услуг центрального отопления. Устроить их можно исключительно на первых этажах зданий. Здесь используются два варианта: полная замена радиаторной системы водяным полом или монтаж дополнительной системы отопления наряду с эксплуатацией радиаторов.

Оптимальное место подключения системы водяного теплого пола в многоквартирном доме — это место, где обратка общего стояка соединяется с магистралью, отводящей теплоноситель в котельную

В первом случае необходимо тщательно рассчитать расход теплоносителя в новой системе, поскольку он должен соответствовать прежним объемам. Необязательно реконструировать все отопление в квартире, можно ограничиться только одной комнатой. Если водяной пол играет роль вспомогательного отопления, понадобятся тепловые счетчики. Кроме того, нужно уточнить, может ли централизованная система отопления перекрыть возросшие мощности и расход теплоносителя.

Если в высотном доме имеется радиаторная система с верхней разводкой, то подключение водяного пола лучше всего выполнить в месте соединения обратки общего стояка с магистралью, ведущей к котельной. Перед водяным полом обязательно ставят фильтры. Это необходимо, учитывая низкое качество теплоносителя в отечественных централизованных системах, иначе контур теплого пола очень скоро засорится.

Фильтры следует регулярно чистить. Они более чем актуальны при прямом подключении к системе ЦО, но использование теплообменника помогает сделать проблему засоров менее острой, а работу водяного пола – более стабильной. Но при этом понадобится смонтировать расширительный бак, теплообменник, группу безопасности и фильтр.

2 Что такое коллектор

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех линейных отводов обогрева, включая подачу и возврат. Работа в тандеме со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя с первичного контура напрямую невозможно по причине очень высокого температурного режима, требующего внесения корректив.

Однокольцевой насосно-смесительный узел

Важно понимать, что каждый бренд имеет свои особенности в организации узлового блока, но вся сборка, не важно Rehau или Tim, проделывает одну и ту же работу – обеспечивает подачу теплоносителя заданной температуры во все питающие отводы. . Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя

Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя. Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

  • сплавов слабо поддающихся коррозийным процессам;
  • никеля;
  • латуни;
  • особой пластмассы.

Для контролирования температуры носителя и уровня протока подающее ответвление могут комплектовать термостатическим клапаном, а обратное – сенсорным датчиком протока.

Подающие клапаны могут снабжать ручным регулированием протока носителя. Закручивая такой регулятор, оператор может перекрыть подачу тепла на ответвление в ручном режиме. Визуализацию контроля протока для выполнения действий по гидробалансировке системы позволяют осуществить проточные сенсоры.

Более дешевые варианты коллекторных блоков не имеют дополнительных датчиков и индивидуализированных регулировочных возможностей.

Температурные и режимы давления наблюдают по средству установленных термометра и манометра. Спуск накапливаемого воздуха в системе обеспечивают отдельным вентилем.

Дополнительные конструктивные элементы, датчики и опции могут поставляться под заказ или на усмотрение производителя. Бренд Рехау имеет практику комплектовать узел в сборе. На примере насосно-смесительного узла PMG-25 стандартной сборки в комплекте поставляют:

  • смесительный 3-х ходовой вентиль с трех позиционным сервоприводом переменного тока на 230В модели kvs=8,0м3/ч с Dy=25;
  • термометры на подаче и возврате теплоносителя;
  • насос энергощадящий до 45Вт с возможностью регуляции напора до 6 м.

2.1Особенности работы коллекторно-смесительного тандема

Пара насосно-смесительный узел и коллектор работают по следующему принципу. Циркуляционный насос блока проталкивает теплоноситель по всем ответвлениям коллектора. С падением температурных показателей ниже установленного оператором температурного предела трех- (иногда двух-) ходовой клапан, постепенно приоткрываясь, делает вливание горячего теплоносителя в линию. Образовавшийся лишний объем теплоносителя перетекает с обратной линии в первичный контур общетепловой системы. Расход по малых контурах регулируется автоматически или с помощью ручного режима.

Структура комбинированного смесительного узла

2.2Отличительные особенности насосно-смесительных узлов

До широкого применения в быту автоматического смешивания потоков первичного и вторичных контуров с помощью трех- и двухходовых клапанов в пользовании находилось устройство, так званная, гидрострелка.

В насосно-смесительном блоке разделение теплоносителя на потоки осуществляется принудительно, непрерывность потока разделяется только за счет движения воды. А гидрострелка имеет область со свободной зоной смешивания води, и подача теплоносителя осуществляется с помощью размещенного на каждом ответвлении своего насоса.

Насосно-смесительный узел располагает мгновенным смешиванием двух потоков контуров, а гидрострелка смешивает потоки по средству природного физического процесса.

Сравнить по скорости регулирования температуры двумя устройствами можно на примере накопительного и проточного бойлеров. Но в этом случае проточный способ будет еще и много экономней накопительного.

Как работает насосно-смесительный узел для теплых полов

Разберем принцип работы данного элемента, предназначенного для систем теплых полов. Опустим процесс нагрева теплоносителя котлом и перейдём сразу к интересующей нас стадии. Нагретая жидкость подбирается к коллектору теплых полов и за счет наличия специального останавливается в случае слишком высокой температуры. Образуется давление, приводящее к тому, что открывается заслонка, впускающая остывшую жидкость из обратного контура (имеется в виду остывшая жидкость, прошедшая через весь контур). Клапан закрывается в тот момент, когда температура воды в коллекторе становится благоприятной для системы.

Рассмотрим подробнее коллектор, обеспечивающий оптимальную температуру в теплых полах и поддерживающий требуемое давление для циркуляции теплоносителя. Основные его части:

  • Предохранительный клапан, о котором было сказано выше. Он предназначен для смешивания в случае, когда вода в коллекторе недопустимо горячая.
  • Циркуляционный насос, поддерживающий давление воды, создающий условия для равномерного прогрева пола.

Также коллекторный узел может иметь другие вспомогательные составляющие, такие как байпас (устройство, предназначенное для защиты от перегрузок), различные клапаны и отводчики воздуха.

Абсолютно точно, что смесительный узел устанавливается до контура теплых полов, однако конкретно с местом монтажа не все так однозначно. Оно может находиться как в котельной, так и непосредственно в обогреваемом помещении. Смесительные узлы отличаются клапанами, которые в них используются. Самыми распространенными являются двухходовые и трехходовые.

Модификации и устройство смесителей

Смесительные узлы в типовой комплектации включают в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • прибор температурного режима.

Всего существует 2 вида смесителя – с 2х и 3х ходовыми клапанами. Они перемешивают холодную и горячую воду для обогревательного пола, что формирует ее непрестанный круговорот.

Клапан с 2 ходами оборудован термической головкой с датчиком. Температура проверятся датчиком в реальном времени, и при необходимости он прекращает подачу жидкости от котла. Подается горячая вода лишь тогда, когда она остынет при перемешивании с обраткой. Двухходовые клапана предназначены для помещений не более 200 м2.

Трехходовый клапан

Трехходовый клапан обладает больше пропускной способностью, нежели двухходовый. В маленьких помещениях он не сможет пропустить воду в общую систему, в случае если будет полностью открыт. В результате это может привести к резким скачкам температуры и разрыву трубок. Таким образом, 3х ходовый клапан лучше всего годится для просторных и больших помещений, где установлены системы с большим числом контуров и используются контроллеры окружающих условий.

Современный рынок предлагает модели, которые отличаются по потребительскому типу:

  • для монтажа к персональному типовому коллектору;
  • как групповой персональный узел для подключения системы со значительной мощностью.

В последнем случае может применяться для подсоединения нескольких систем с малыми показателями мощи, или рассчитанных на значительную мощность с 2 – 12выходами.

Источник

Смотрите также: как сделать шибер в трубе своими руками

Комментировать
0
133 просмотров
Комментариев нет, будьте первым кто его оставит
