Как произвести ремонт циркуляционного насоса своими руками?

Циркуляционный насос часто используют в системах индивидуального отопления в частных домах. Это оборудование дает возможность эффективно прогонять теплоноситель по контуру, что обеспечивает стабильную температуру во всем помещении.  От работы устройства зависит качество обогрева.

Циркуляционные насосы служат долго и редко подвергаются поломкам. Однако если возникают неисправности, отремонтировать устройство можно самостоятельно. Немаловажен тот факт, что помпы разных моделей имеют один принцип работы, подвержены одинаковым поломкам, поэтому и способы их устранения одни.

Устройство, назначение и принцип работы цркуляционного насоса

В больших помещениях трубы  длинные и циркуляция воды в системе происходит медленно, успевая остыть, прежде чем вернуться по замкнутому контуру обратно в котел для повторного нагрева. Для решения этой проблемы прибегают к помощи циркуляционных насосов, которые принудительно заставляют двигаться теплоноситель быстрее по контуру.

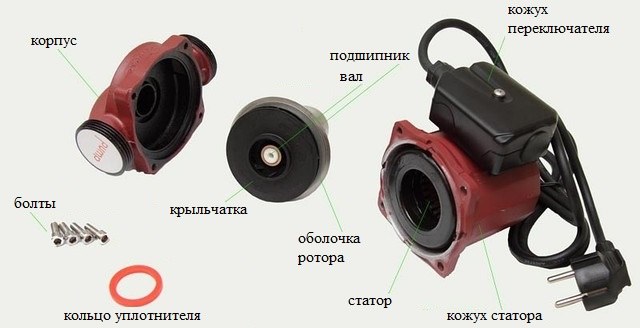

Конструкция

Чтобы самостоятельно отремонтировать  оборудование, следует знать его устройство:



  1. Стальной корпус, вытянутый горизонтально. В нем расположены все элементы системы. Изготовляться корпус может также из алюминиевого сплава или нержавейки.
  2. Электродвигатель и ротор, размещенные в корпусе.
  3. Рабочее колесо с лопастями, зафиксированное на роторе. Лопасти выгнуты в обратном направлении от движения колеса. Эту деталь изготовляют из прочных полимеров.

Принцип работы

При включении насоса вода в контуре под действием  вращения колеса втягивается во входное отверстие. В камере на воду действует центробежная сила, прижимая ее к стенкам камеры и выталкивая наружу. После этого давление падает, и вода снова нагнетается  в помпу.

При таком непрерывном цикле работы температура в системе отопления держится постоянно на одном уровне. Это позволяет экономить затраты на топливо или электроэнергию.

Возможные неполадки и способы их устранения

Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

Насос гудит, а рабочее колесо не вращается

Возможные причины:

  1. Посторонний предмет в камере рабочего колеса.

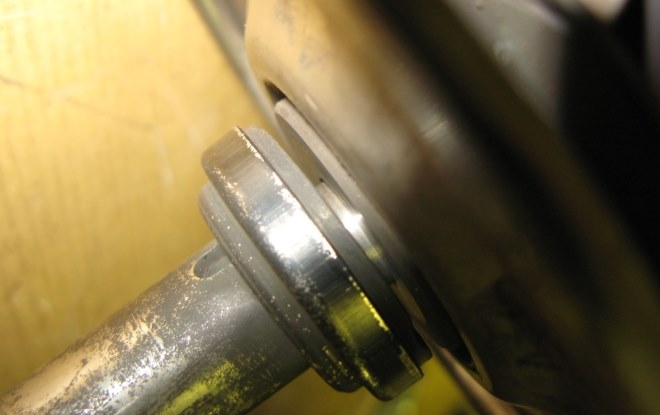

  2. Длительный простой аппарата привел к окислению вала ротора.
  3. Подача электропитания к клеммам устройства нарушена.

Устранить неисправности  в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

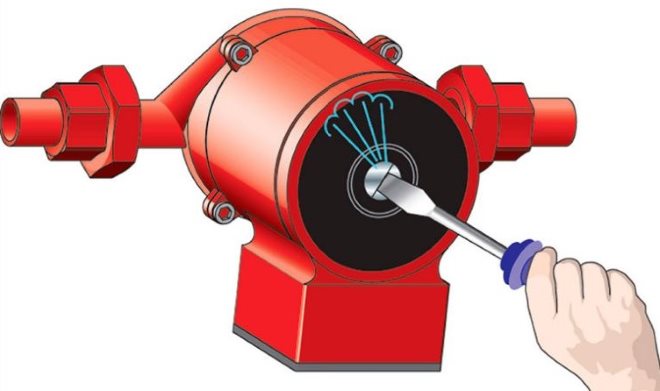

Гудение помпы может наблюдаться и при длительном простое и окислении вала. Необходимо тщательно зачистить все окислившиеся места и смазать движимые части рабочего узла.

Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок  бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

Насос не работает совсем

Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

  1. Накипь между движущимися частями устройства.
  2. Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить  и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

Насос вибрирует и шумит

Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

Слабый напор

При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

Оборудование не включается

Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

При диагностике оборудования можно воспользоваться индикатором – тестером вращения вала циркуляционного насоса. Он позволяет убедиться в исправности насоса без подключения к электросети.

Почему греется насос?

Температура помпы должна быть одинаковой с температурой труб отопительной системы. Если же греется циркуляционный насос и температура его выше, чем труб, значит, существуют ошибки в монтаже или проблема с эксплуатацией. Рассмотрим, почему греется аппарат.

  1. При неправильном монтаже насос начинает перегреваться сразу после включения. Ошибка установки выявляется проще всего.
  2. Засоренный замкнутый контур. В системе накапливается ржавчина, разные отложения. При этом происходит сужение диаметра прохода для теплоносителя. Нагрузка на аппарат повышается, и двигатель перегревается. Понадобятся профилактические меры по обслуживанию системы.
  3. Ржавчина, сор, известковый налет в засоренных коммуникациях могут попасть в помпу и заклинить электродвигатель, заставляя его греться. Следует разобрать и прочистить устройство, иначе катушки двигателя быстро выйдут из строя.
  4. Греется насос также из-за недостатка смазки подшипников. При таких условиях они истираются намного быстрее, тем самым сокращая срок службы всего аппарата. Электродвигатель заклинивает. Насос следует отдать в мастерскую.
  5. При напряжении в сети ниже 220 V, насос перегревается и быстро может выйти из строя. Определяют напряжение в сети, как только двигатель начинает греться, чтобы сразу исключить или подтвердить эту проблему.

Если насос циркуляционный греется, не надо сразу разбирать его. Сперва измеряют напряжение в сети. При нормальном напряжении систему промывают каустической содой, оставив ее на час в трубах, а потом сливают. Если помпа все равно греется, понадобится помощь специалистов.

Профилактика и обслуживание

Для того, чтобы свой насос служил долго и надежно следует соблюдать правила эксплуатации и проводить регулярную профилактику. Периодически следует осуществлять осмотр аппарата:

  1. При выявлении протечки в местах соединения заменяют прокладки и уплотнители.
  2. Проверяют заземление.
  3. Посторонние звуки не должны присутствовать при работе двигателя.
  4. Не должно быть сильной вибрации.
  5. Измеряют давление в линии.
  6. Насос должен быть сухим и чистым.

Раз в два-три года устройство чистят, все его составляющие. Касательно моделей, которые можно разбирать. Насосы с цельным или запрессованным корпусом не подлежат ремонту, и если происходит поломка, его заменяют на новый. Как разобрать циркуляционный насос самостоятельно?

Для этого потребуется шестигранный ключ, плоская отвертка (шлицевая) на 4 и 8 мм, крестовая отвертка.

Сперва с системы сливают всю воду, демонтируют насос и после приступают к разборке.

  1. Ключом или отвёрткой откручивают 4-6 болтов на корпусе в месте присоединения насосной части к ракушке.
  2. Снимают ракушку, крыльчатка при этом остается на валу ротора с двигателем.
  3. По периметру находят дренажные отверстия. Их должно быть четыре. Шлицевой отверткой понемногу поддевают рубашку отсека электродвигателя под крыльчаткой. Вал с ротором и рабочим колесом должны выйти из пазов и стакана статора.

Разборка агрегата на этом завершена. Далее очищают ротор, крыльчатку, ракушку от накипи и налета, не повредив детали. Нельзя использовать при этом грубый абразив. Очищать детали рекомендуется щеткой с жестким полимерным ворсом. Можно применять чистящие средства, которые содержат слабый раствор соляной кислоты. Иногда пользуются мелким наждаком – «нулевкой».

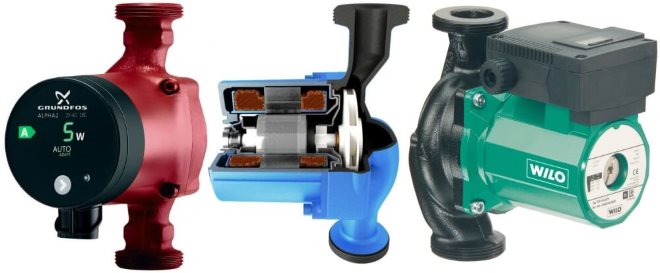

Популярные производители циркуляционных насосов  –  Webasto, Wilo, Ggrundfos, Dab. Модели этих марок надежные, и поломка может возникнуть только при несоблюдении условий эксплуатации. Если все же приходится прибегать к ремонту циркуляционного насоса, то найти и приобрести в интернете соответствующие детали не составит труда. Ремкомплект циркуляционного насоса u 4814, весьма популярного на современном рынке, как и других моделей, можно заказать во многих интернет-магазинах.

Нюансы разборки и ремонта циркуляционных насосов (видео)

Источник

Как проверить конденсатор

См. также: коптильня из нержавейки своими руками

ремонт циркуляционного насоса отопления своими руками

Как выполнить ремонт циркуляционного насоса отопления своими руками?

Циркуляционный насос для отопления ремонт своими руками



Ремонт циркуляционного насоса отопления – как восстановить его работоспособность?

Ремонт циркуляционного насоса отопления своими руками – это достаточно сложная задача. Чтобы правильно выполнить его, необходимо разобраться с конструкцией и особенностями такого оборудования.

Насосные циркуляционные приспособления, нередко называемые помпами, пользуются популярностью среди собственников дач, частных домостроений, квартир с автономным отоплением, загородных коттеджей. Выбор подобных аппаратов в наши дни довольно большой. Циркуляционные насосы отличаются друг от друга техническими характеристиками. При этом их общая конструкция остается неизменной.

Устройство циркуляционного насоса таково: прибор располагает корпусом, который изготавливается из углеродистой стали, нержавейки либо прочных сплавов на основе алюминия. По горизонтали насос делается вытянутым. В корпусе устанавливается электродвигатель с ротором. Мощность мотора достаточно высокая. Она варьируется в зависимости от модели оборудования. На роторе монтируется рабочее колесо из сверхпрочных полимерных составов или стали. Его оснащают специальными лопастями. Они изгибаются в направлении, противоположном вращению колеса.

В корпусе насоса устанавливается электродвигатель с ротором

В некоторых случаях узлы насосного оборудования заключаются не в один корпус, а в несколько отдельных блоков. Такие помпы для двух- и однотрубных систем отопления называют консольными. Насосы бывают двух типов – мокрого и сухого. Первые из указанных аппаратов выполняются в виде моноблока. Они имеют доступную стоимость, работают почти бесшумно. Сухие помпы в большинстве случаев изготавливаются консольными. Электрический мотор в них устанавливается в отдельный блок. Ротор двигателя получает вращение через специальную муфту. Сухие насосы конструктивно более сложные за счет наличия в них приводного механизма.

Принцип работы описываемых устройств:

  • После запуска электромотор начинает вращать крыльчатку на роторе.
  • Жидкость поступает в центральную часть помпового устройства.
  • Лопасти на крыльчатке отбрасывают к внешней стороне корпуса используемый теплоноситель (масло, воду).
  • На жидкость начинает действовать центробежная сила. За счет этого теплоноситель попадает в выходной патрубок.

После всех этих операций в камере наблюдается падение давления, благодаря чему помпа получает очередную порцию нагнетаемой жидкости. Тем самым обеспечивается непрерывность функционирования помпы.

Ремонт циркуляционных помп требует их демонтажа и (как правило) разборки. Снять насос несложно. Потребуется обесточить устройство, перекрыть обходную отопительную трубу – байпас, если таковой монтировался, а затем аккуратно отвинтить все фиксирующие помпу запорные вентили. После этого можете смело демонтировать насос.

С разборкой приспособления придется повозиться подольше. Но и эта операция вполне осуществима. Запаситесь заранее шестигранником, крестовой отверткой, жидким ключом – специальным аэрозольным составом, который наносится на прикипевшие в процессе эксплуатации крепежные элементы и позволяет без затруднений выкрутить последние. Если помпа не разбиралась очень давно, применение указанного аэрозоля является обязательным. Как разобрать циркуляционный насос?

Руководствуйтесь следующей инструкцией:

  1. 1. Откручиваете болты, которые фиксируют крышку механизма. Не забывайте об использовании жидкого ключа!
  2. 2. Демонтируете крышку. Под ней располагается ротор. Его крепление чаще всего выполняется болтами. Реже используются специальные фиксаторы.
  3. 3. Выкручиваете болты (освобождаете фиксирующие элементы).

Разборка насоса завершена. Под ротором расположены все узлы и отдельные детали циркуляционного устройства. Разбирать насос до болтиков не нужно. Сначала следует определиться, какой его элемент вышел из строя, и только после этого снимать конкретную деталь, которая нуждается в замене либо ремонте. Если требуется замена всего насоса, достаточно просто демонтировать его. Полностью разбирать механизм не нужно. Снимаете вышедшее из строя оборудование. Устанавливаете на его место новое.

Насосы разных производителей, как было указано, имеют одну и ту же конструкцию. Поэтому и неисправности у них, как правило, одинаковые. Многие пользователи сталкиваются с тем, что циркуляционное устройство при запуске начинает гудеть, но вращения ротора не происходит. Подобная проблема возникает из-за:

  • Неправильного подключения электрической проводки либо отсутствия на клеммах помпы питания. Проблема решается проверкой наличия электропитания тестером и переподключением (правильным!) кабелей.
  • Окисления вала двигателя. Это явление чаще всего отмечается в случаях, когда насос не использовался продолжительное (несколько лет) время. Ремонт своими руками в такой ситуации будет следующим – отключим питание, сольем воду из трубопровода и самой помпы, разберем электродвигатель (снимем крышку и ротор). Теперь главное. Нужно взять отвертку и провернуть ротор до упора в рабочую насечку. Операцию допускается выполнять и рукой, если механизм крутится без затруднений.
  • Попадания в механизм посторонних предметов. Вам нужно произвести разборку крышки и ротора. Убрать инородное тело. После этого обязательно произведите замену сетчатого фильтра. Как правило, посторонний предмет выводит его из строя.

Циркуляционное устройство в системе отопления

Если помпа запускается в обычном режиме, а затем останавливается, вероятнее всего, ее неправильно подключили к клеммам. Проверьте. При необходимости выполните грамотное подключение. Другая причина описываемой поломки – появление накипи между вращающимися узлами механизма. Следует разобрать агрегат, удалить имеющийся налет извести, смазать маслом стыки всех деталей. Иногда насос останавливается из-за неплотного прилегания предохранителя. Нужно демонтировать этот элемент и зачистить крепящие его зажимы.

Неисправность предохранителя зачастую является причиной того, что насосное оборудование не включается.

Проверьте зажимы, замерьте мультиметром величину напряжения на клеммах. Если предохранитель вышел из строя, замените его. Подобные ситуации встречаются нередко из-за скачков напряжения в электросети. Если вы не хотите постоянно ставить новый предохранитель, подключите к оборудованию стабилизатор. Он надежно защитит систему от перепадов напряжения.

Насос может издавать при запуске сильный шум. Это сигнализирует о попадании в замкнутый контур циркуляционной системы воздуха. Предупреждают подобное явление посредством монтажа спец. узла в трубопроводе. Такой небольшой элемент исключает вероятность образования воздушных пробок в системе. Если специальный узел не был установлен, придется выполнять продувку трубопровода. Сильный шум, а также ощутимая вибрация иногда возникают и из-за износа подшипника, который ставится на колесо с крыльчаткой. Разбираете корпус агрегата, анализируете состояние подшипника, меняете его на новый в случае необходимости.

Ремонт циркуляционного насоса

Когда помпа не обеспечивает требуемого напора теплоносителя, причина кроется в неправильном (в обратную сторону) вращении рабочего колеса. Эта проблема встречается только при подключении насосного оборудования к 380-вольтной электросети. Решение – подсоединение провода к нужной фазе. Также напор снижается при увеличении показателя вязкости теплоносителя. В подобных ситуациях колесо сталкивается с высоким сопротивлением и не может выполнить свои функции. Нужно будет достать сетчатый фильтр из насоса, прочистить его либо заменить.

Как видим, циркуляционный насос отремонтировать своими руками вполне реально. Конечно, если речь идет о распространенных поломках. В остальных случаях лучше доверить восстановление работоспособности помпы специалистам сервисных центров.

Правильное обращение с насосным оборудованием и регулярное проведение его техобслуживания исключает необходимость ремонтных работ на долгие годы. При эксплуатации помпы учитывайте следующее:

  • Не запускайте насос, если трубопровод не заполнен теплоносителем.
  • Включайте циркуляционное оборудование хотя бы раз в месяц на 15–20 минут. Длительный простой насоса гарантированно приведет к появлению неисправностей его отдельных узлов и механизмов.
  • Следите за рекомендованным производителем объемом перекачиваемой жидкости. Если устройство рассчитано на 100 л теплоносителя в час, запрещено перекачивать через него большее количество воды.
  • Перед началом отопительного сезона проверяйте систему на герметичность, правильность подключения циркуляционного агрегата к электросети. Проводите пробные запуски насоса, чтобы удостовериться в отсутствии вибрации и посторонних шумов.

Большое значение для стабильной работы циркуляционного насоса имеет и его регулярное техобслуживание. Эту процедуру можно выполнить самостоятельно. Нужно удостовериться в надежной фиксации проводов, ведущих к клеммам, отсутствии течей в агрегате, наличии заземления между клеммой и корпусом помпы. Также нужно раз в 1–3 месяца смазывать резьбовые фланцы и подтягивать все болты насоса. Не забывайте об описанных профилактических мероприятиях, и тогда циркуляционный агрегат будет служить вам без аварий десятилетиями.

Устройство и ремонт циркуляционного насоса отопления своими руками, как разобрать?

Ремонт циркуляционного насоса отопления – как восстановить его работоспособность? Ремонт циркуляционного насоса отопления своими руками – это достаточно сложная задача. Чтобы правильно выполнить

Источник: obustroen.ru

Ремонт циркуляционного насоса отопления своими руками

Ремонт циркуляционного насоса для отопления своими руками дело не самое простое, поэтому помните – если вы не уверены в своих познаниях – отнесите устройство в мастерскую. Не стоит подключать устройство самостоятельно, если не уверены в правильности своих действий – перегоревшие обмотки двигателя стоят дороже услуг специалиста. Рассмотрим подробно, какие причины поломок и возможности починить устройство существуют на сегодняшний день.

Правильная эксплуатация

От того, правильно ли вы используете насос, самым непосредственным образом будет зависеть то, каким будет его срок службы. Если соблюдать ряд совсем несложных правил, то вы сможете уберечь ваш циркулирующий насос для отопления от преждевременных поломок.

Какие же правила важно соблюдать?

  1. Прежде всего, всегда следите, чтобы жидкость в трубопроводе не перегревалась, и ее температура не превышала 65 градусов по Цельсию. Если этот показатель будет выше, то начнут выделяться жесткие соли, которые, оседая, довольно быстро приведут прибор в негодность.
  2. Чтобы во время простоев вал насоса не блокировался и не окислялся, необходимо ежемесячно включать его на несколько минут. Пятнадцати будет более чем достаточно. Это несложное правило позволит вам существенно увеличить срок службы подвижных частей устройства.
  3. От того величины подачи самым прямым образом зависит нормальное функционирование устройства. Если она будет нарушена, вопрос о том, как провести ремонт насоса отопления, станет перед вами очень остро.
  4. Не включайте устройство, если отсутствует теплоноситель.
  5. Запрещена работа насоса с нулевой подачей.

Также стоит регулярно проверять исправное состояние всех систем оборудования.

Элементарные меры предосторожности

Устройство циркуляционного насоса для отопления не настолько сложное, чтобы пренебрегать этим, а вот предупредить поломку вы сможете. Часто бывает, что циркуляционный насос отопления греется из-за банальной мелочи, которой можно избежать при соблюдении нескольких правил:

  • посмотрите, чтобы провода ни в коем случае не находились во влажной среде;
  • удостоверьтесь в отсутствии протечек в местах соединения оборудования с трубопроводной системой. Если нужно, установите новые прокладки;
  • проверьте, есть ли заземление устройства;
  • время от времени проверяйте нагрев– он не должен слишком подниматься;
  • следите за тем, чтобы напор воды соответствовал тому, который заявлен в техпаспорте.

Если вы заметили, что механизм работает не правильно, при этом вы не нарушали правил эксплуатации, то не исключено, что вам понадобится профессиональный ремонт циркуляционного насоса. Тем не менее, есть смысл попробовать разобраться самостоятельно.

С какими поломками можно столкнуться

Большую часть неисправностей, которые проявляются в оборудовании для отопления, пользователь вполне в состоянии исправить самостоятельно, так что ремонт циркуляционного насоса отопления своими руками вполне возможен. Главное понимать, как разобрать и собрать механизм, иметь понятие о его конструкции и необходимые для ремонта инструменты.

Перед тем, как приступить к ремонту устройства, проверьте подключение циркуляционного насоса к электросети – напряжение должно быть таким, как того требует техпаспорт устройства.

Рассмотрим самые частые неисправности насосов для циркуляции, причины их возникновения, и то, каких можно устранить самостоятельно.

  1. Бывает, что насос шумит в системе отопления

Причин тому может быть несколько: вал двигателя подвергся окислению после слишком длительного простоя оборудования или колесо насоса заблокировано попавшим посторонним предметом. В первом случае, для устранения этой проблемы необходимо разобрать электродвигатель насоса и ротор, после чего провернуть последний, упираясь в рабочую насечку.

Во второй ситуации все решается достаточно просто – следует разобрать устройство и достать попавший инородный предмет. Можно использовать сетчатый фильтр – это поможет избежать попадания предметов внутрь насоса в будущем.

  1. Насос не хочет вращаться, и перестал издавать характерные для него звуки.

Для устранения этой проблемы при помощи тестера в первую очередь проверьте, имеется ли напряжение и электропитание на клеммах. Также причина может крыться в неправильном подключении. У многих моделей имеется плавкий предохранитель, который, если в доме часто прыгает напряжение, просто перегорает.

  1. Циркуляционный насос отопления шумит после включения

Нехарактерные шумы могут появляться, если в системе скопился воздух. Или, как говорят, она завоздушилась. Чтобы решить подобную проблему, достаточно просто выпустить из труб излишки воздуха. Чтобы избавиться от шума раз и навсегда, просто установите в верхней части трубопроводной системы специальный автоматический узел, который будет выпускать воздух по мере накопления.

  1. Устройство вообще перестало включаться

Если циркуляционный насос не работает, скорее всего, проблема заключается в питании электричеством. Удостоверьтесь в том, что предохранители и фазы соединены правильно. Если это не поможет решить проблему, возможно у привода сгорела обмотка. Тут уже самостоятельно вы ничего не сможете сделать.

  1. Оборудования выключается после нескольких минут работы

Посмотрите, правильно ли соединены по фазам провода в клемной коробке. Также причиной может стать слабый контакт предохранителя, который необходимо снять и почистить от шлака.

  1. Еще одна причина того, что по которой не работает циркуляционный насос – его большая вибрация во время работы. Зачастую все дело в разболтавшемся подшипнике, который необходимо заменить.

Разобравшись в причинах, их будет достаточно просто устранить.

Почему механизм перегревается

Если температура жидкости в системе дома и самого насоса идентична – это просто отлично. Если же циркуляционный насос греется, то, скорее всего, или есть проблемы с использованием устройства, или же во время его монтажа были допущены ошибки.

Рассмотрим возможные причины, почему греется циркуляционный насос отопления:

  • В сети, к которой подключено устройство, недостаточно высокое напряжение. Это приводит к перегреву двигателя и его быстрой поломке.

Если появляются признаки перегрева насоса, в первую очередь проверьте напряжение в сети вольтметром – возможно, дело именно в этом, а не в самом устройстве.

  • Подшипники плохо смазаны. В таком случае они быстро стираются, что приводит к заклиниванию двигателя. Насос лучше всего снять и отнести в мастерскую.
  • В двигатель попало инородное тело и заклинило его. Это может быть известковый налет или ржавчина.
  • Система засорилась. Если система много лет не промывалась, на ее стенках отложился толстый слой налета, а соответственно – уменьшился диаметр. И насос не справляется с нагрузкой.
  • Устройство неправильно смонтировано.Здесь ошибку выявить проще всего – увеличивается температура устройства с самого начала использования отопительной системы.

Современный циркулирующий насос для отопления – это удобный и очень практичный механизм, который отличается высокой надежностью в эксплуатации, и после установки в систему практически не нуждается в последующем обслуживании. Если же устройство греется, или неисправность заключается в чем-то другом, а вы не уверены в своих силах, попробуйте довериться профессионалам, и отдайте устройство в ремонт. В конечном итоге это может оказаться дешевле и эффективнее, чем эксперименты по незнанию.

ВИДЕО: Ремонт насоса отопления своими руками

Ремонт циркуляционного насоса отопления своими руками: устройство, фото, видео инструкция

Ремонт циркуляционного насоса для отопления своими руками дело не самое простое, поэтому если вы не уверены в своих познаниях, отнесите устройство в мастерскую.

Источник: www.portaltepla.ru

Ремонт циркуляционного насоса своими руками: методика диагностики и устранения неисправностей

Владельцы автономного отопления давно уже не полагаются на естественную циркуляцию теплоносителя, заставляя его бодро бегать по трубам при помощи циркуляционного насоса.

Учитывая, что частные дома находятся, в большинстве своем, на значительном удалении от всевозможных мастерских и сервисных центров, владельцу такого жилища очень важно освоить ремонт циркуляционного насоса для отопления своими руками.

Как проводить регулярное техническое обслуживание насосов?

Помпа, как и любой другой механизм, нуждается в периодическом ТО. Вот что необходимо делать владельцу такого устройства:

  1. В теплое время года, когда циркуляционный насос остается без работы, включайте его ежемесячно на 15 мин. Разумеется, вхолостую прибор работать не должен: если система отопления в данный момент является пустой (многие сливают теплоноситель на лето), нужно просто перекачать воду из одной емкости в другую, подключив к ним насос при помощи шлангов. Такая мера предотвратит окисление поверхности вала, результатом которого может стать его блокировка. Да и подшипник благодаря таким «тренировкам» прослужит дольше.
  2. В течение отопительного сезона периодически обращайте внимание на то, как работает насос. Не появились ли шумы, вибрации или другие признаки развития дефектов? Поддерживает ли агрегат требуемое давление в системе? Не слишком ли греется двигатель? Обнаруженную на ранней стадии неисправность починить гораздо легче, чем уже сильно запущенную.
  3. Если перед помпой установлен фильтр грубой очистки, его нужно периодически проверять на наличие загрязнений, даже если в системе используется подготовленный теплоноситель (фильтр может забиваться ржавчиной, смываемой рабочей средой со стенок труб).
  4. Также необходимо время от времени проверять, достаточным ли является количество смазки в тех местах, где ее наличие предусмотрено.

На время простоя прокладки в патрубках следует покрыть консервирующей смазкой, которая предотвратит их рассыхание.

Следите за тем, чтобы температура теплоносителя в том месте, где установлен циркуляционный насос (обычно его устанавливают на «обратке» перед самым котлом), не превышала допустимую.

Предельное значение указывается в паспорте прибора. Для большинства моделей оптимальное значение температуры составляет 65 градусов.

Как можно устранить типичные неисправности циркуляционных?

Давайте посмотрим, как именно они могут выражаться и что следует делать пользователю в той или иной ситуации.

Итак, основные неисправности циркуляционных помп и способы их устранения.

Двигатель насоса запустить не удается, при этом не слышно гудения и других «электрических» звуков

В этом случае первым подозреваемым является плавкий предохранитель, если, конечно, в вашей модели таковой установлен. Он чутко реагирует на скачки напряжения, которые в загородной местности, увы, не редкость, и при малейшей угрозе двигателю плавятся, размыкая электроцепь. После замены предохранителя насос вернется в работоспособное состояние.

Если предохранитель оказался целым, следует «прозвонить» сетевой провод и электропроводку, а также проверить состояние предохранителя или автоматического выключателя в распределительной коробке. Возможно, он или какой-то участок провода нуждается в замене.

Если и с проводкой все в порядке, возможно, сгорела обмотка электромотора. Ее состояние проверяется путем измерения сопротивления (используем мультиметр). При подключении к контактам рабочей обмотки прибор должен показать 10 – 15 Ом.

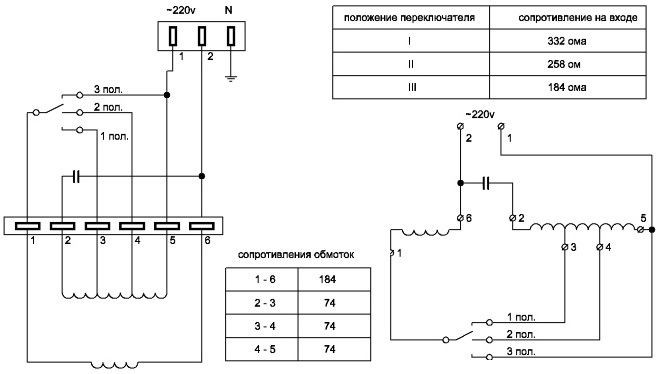

У некоторых насосов помимо рабочей имеется еще и пусковая обмотка. Ее сопротивление должно составлять 35 – 40 Ом.

Если на дисплее измерителя вместо указанных цифр отображается «бесконечность», значит тестируемая обмотка перегорела. Если же показания мультиметра, наоборот, стремятся к нулю, значит имеет место межвитковое замыкание. В таком случае при попытке включить насос в щитке будут срабатывать предохранители.

Причиной «забастовки» насоса может быть и пробой неполярного конденсатора, имеющегося в цепи пусковой обмотки. В исправном состоянии он имеет емкость в пределах 10 – 40 мкФ. Если показания измерителя отличаются от нормальных, деталь нужно заменить.

Браться за самостоятельный ремонт электрической части можно, имея достаточный опыт в таком деле. В большинстве же случаев приходится доверяться специалистам.

Насос гудит, но вал с рабочим колесом не вращается

В такой ситуации насос обязательно нужно отключить, иначе может сгореть обмотка двигателя. Причин возникновения такой поломки может быть несколько:

  1. Как уже говорилось, вал может быть застопорен из-за длительного простоя. Также и крыльчатка, не работающая долгое время, может прилипнуть к корпусу. В такой ситуации нужно разобрать насос и провернуть вал принудительно. Чтобы у пользователя была возможность сделать это, на валу имеется насечка, за которую можно зацепиться отверткой. Если обнаружить ее вам не удалось, разберите нагнетательный механизм и поверните вал, взявшись за саму крыльчатку.
  2. Рабочее колесо может оказаться застопоренным из-за попадания в камеру постороннего предмета. Удалив его, вы возобновите работу системы.

Чтобы впредь подобного не случалось, установите на входе в насос фильтр-грязевик.

Работа насоса стала сопровождаться непривычным шумом

Именно так может проявлять себя воздух, скопившийся в системе. Для его удаления рациональнее всего снабдить отопительный контур автоматическим воздухоотводчиком. А пока его нет, воздух придется стравливать вручную. Сразу после этого насос шуметь перестанет.

Во время работы помпа сильно вибрирует

Если вы наблюдаете такое явление, есть смысл проверить состояние подшипника. Скорее всего, он изношен и нуждается в замене.

Подшипники всегда устанавливаются на вал и в посадочное отверстие с натягом, иначе говоря, запрессовываются.

На заводах и в мастерских для этого используют специальный инструмент – съемник.

Домашние умельцы, не располагающие такой штуковиной, выбивают подшипники осторожными ударами деревянного молотка или изготавливают примитивный съемник самостоятельно. Он состоит из пары пластин с отверстиями, в которые продеваются две шпильки с гайками. Одну пластину упирают в торец вала, другую – в подшипник (она одевается на вал, для чего в ней проделывается отверстие соответствующего диаметра), после чего нужно поочередно и очень постепенно закручивать гайки на шпильках.

Вибрация насоса также может быть вызвана чрезмерной кавитацией. Для решения этой проблемы нужно добиться увеличения давления на входе в агрегат, подняв уровень теплоносителя в контуре.

Отопительный циркуляционный насос эффективен даже в домах с простой отопительной системой, поэтому необходимо знать, как правильно подобрать прибор. Циркуляционный насос для отопления: как выбрать, рассмотрим в данной теме.

Суть системы отопления с естественной циркуляцией разберем по этой ссылке.

Тепловой насос для отопления жилого помещения — не самый распространенный вариант, однако он отлично подходит для экономичного обогрева. В этой статье http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/teplovoj-nasos-dlya-otopleniya-doma.html рассмотрим принцип работы агрегата и приведем пример расчета коллектора.

Насос не обеспечивает требуемого напора либо работает очень короткий временной промежуток, после чего сразу отключается

Перепутав контакты, можно даже заставить крыльчатку вращаться в обратном направлении (в агрегатах с 3-фазным двигателем), чем и обусловлено падение напора.

Внимательно изучив схему подключения, приведенную в инструкции к изделию, вы наверняка сможете обнаружить ошибку и переподключить насос правильно.

Как подготовить циркуляционные насосы к зимнему отопительному сезону?

В преддверии холодов нужно привести систему отопления в состояние боевой готовности. В отношении циркуляционного насоса нужно сделать следующее:

  1. Проверьте герметичность соединений патрубков насоса с трубопроводами. При обнаружении течи гайку или муфту нужно слегка подтянуть. Если это не помогло, придется заменить рассохшуюся прокладку или уплотнитель. При недостатке опыта для уплотнения трубных резьбовых соединений лучше использовать фторопласт (ФУМ-лента) или льняную нить «Тангит унилок».
  2. При наличии сетчатого фильтра перед помпой проверьте его состояние и промойте при необходимости.
  3. Убедитесь, что в двигателе и в подшипниках имеется достаточное количество смазки.
  4. Не будет лишним замерять мультиметром напряжение в розетке, через которую насос будет подключаться к сети. Известны случаи, когда электрики в сельских населенных пунктах вместо 2-фазного напряжения подавали в дома 3-фазное (380 вольт). Параметры обычного, 2-фазного напряжения также могут отличаться от нормы. Если мультиметр показывает, к примеру, 235 В или 205В вместо положенных 220-ти, нужно обращаться в соответствующую службу энергокомпании.

Если претензий к качеству электроснабжения у вас нет и утечек теплоносителя обнаружить не удалось, следует осуществить пробный запуск насоса и дать ему некоторое время поработать. Отсутствие вышеперечисленных симптомов покажет, что прибор готов к новому отопительному сезону.

Так как принудительная циркуляция более эффективна, чем естественная, циркуляционные помпы становятся все более востребованными. Насос циркуляционный для систем отопления — порядок установки и особенности выбора, читайте внимательно.

Положительные и отрицательные стороны отопительной системы «ленинградка» разберем в следующей теме.

Ремонт циркуляционного насоса своими руками — рекомендации специалистов

Ремонт циркуляционного насоса своими руками: рекомендации специалистов. Порядок проведения периодического обслуживания циркуляционных насосов. Описание типичных поломок и способы их устранения.

Источник: microklimat.pro

Ремонт циркуляционного насоса для отопления своими руками: основные неисправности и их устранение

Циркуляционные насосы различного типа сегодня часто используют в загородных домах и дачах, что позволяет сделать работу систем автономного отопления более эффективной и при этом сэкономить на затрачиваемых энергоресурсах. Между тем при выходе из строя такой гидромашины функционировать перестает вся отопительная система, что ставит ее пользователя перед выбором: воспользоваться услугами квалифицированных специалистов или выполнить ремонт циркуляционного насоса отопления своими руками.

Разборка циркуляционного насоса

Причины поломки циркуляционных насосов, виды которых отличаются друг от друга определенными конструктивными особенностями, связаны как с несоблюдением правил эксплуатации такого оборудования, так и с качеством теплоносителя, перепадами в сети электропитания, а также с рядом других факторов. Прежде чем принять решение о самостоятельном ремонте циркуляционной помпы, следует хорошо разобраться в конструкции и принципе действия такого устройства, что позволит установить точную причину его выхода из строя и устранить ее.

Устройство, виды и принцип действия циркуляционных насосов

Не зная устройство циркуляционного насоса, вы не сможете не только осуществлять ремонт такой гидромашины, если в этом возникнет необходимость, но и заниматься ее регулярным техническим обслуживанием. Конструкцию циркуляционных насосов составляют:

  • корпус, изготовленный из нержавейки или цветных сплавов;
  • электродвигатель, вал которого соединен с ротором;
  • непосредственно сам ротор, на котором устанавливается колесо с лопатками – крыльчатка (ее лопасти, постоянно контактирующие с перекачиваемой средой, могут быть изготовлены из металла или полимерных материалов).

Конструкция циркуляционного насоса

Работает циркуляционный насос вне зависимости от своего конструктивного исполнения по следующему принципу.

  • После подачи электрического тока вал приводного двигателя начинает вращать ротор, на котором установлена крыльчатка.
  • Поступающая во внутреннюю часть насоса через всасывающий патрубок жидкость-теплоноситель отбрасывается рабочим колесом и центробежной силой к стенкам рабочей камеры.
  • Жидкость, на которую воздействует центробежная сила, выталкивается в нагнетательный патрубок.

Как уже говорилось выше, в зависимости от конструктивных особенностей циркуляционный насос для отопления может относиться к различным видам. Так, выделяют устройства с ротором:

В частных домах наиболее часто используются циркуляционные насосы «мокрого» типа

У циркуляционных насосов первого типа, которые и используются преимущественно для оснащения бытовых систем отопления, ротор постоянно находится в жидкой среде. Это способствует не только смазке движущихся элементов, но и их эффективному охлаждению. К основным достоинствам оборудования данного типа следует отнести:

  • низкий уровень шума при работе, так как вода, в которой находятся все движущиеся элементы такого устройства, отлично поглощает вибрации;
  • простоту монтажа (такие насосы просто врезаются в трубопровод), технического обслуживания и ремонта.

Между тем насосы с «мокрым» ротором, если говорить об их недостатках, отличаются не слишком высоким КПД, могут устанавливаться только в горизонтальном положении и очень критично относятся к отсутствию жидкости в системе отопления.

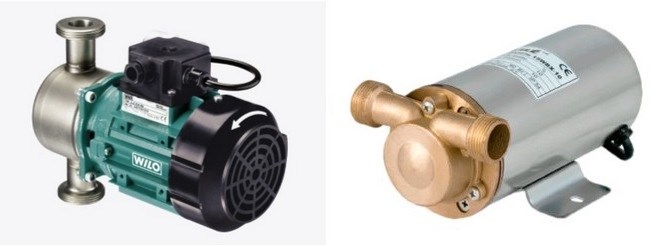

Насосы с «сухим» ротором устанавливаются в отдельных котельных и используются в системах, отапливающих большие площади

Приводной двигатель насосов с «сухим» ротором вынесен в отдельный блок. Вращение от вала электродвигателя передается крыльчатке посредством специальной муфты. В отличие от устройств с «мокрым» ротором, помпы данного типа характеризуются более высоким КПД (до 80%), но и более сложной конструкцией, что несколько усложняет процедуры по их обслуживанию и ремонту. Циркуляционные насосы с «сухим» ротором врезают в трубопровод и крепят их корпус к стене, для чего используется специальная консоль.

Правила эксплуатации и технического обслуживания

Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем.

  1. Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя.
  2. Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса. Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя.
  3. В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей.
  4. Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства.

Осматривать циркуляционный насос и проверять корректность его работы надо ежемесячно. Такие мероприятия позволяют выявить неисправности в работе оборудования на начальной стадии и оперативно принять соответствующие меры.

Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон

Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:

  1. включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
  2. проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
  3. контроль степени нагрева двигателя, которая не должна быть слишком высокой;
  4. проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
  5. проверка наличия и правильности заземления корпуса гидромашины;
  6. проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
  7. осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).

Основной причиной быстрого износа подшипников трения в насосах считается повышенная загрязненность теплоносителя

Наиболее типичные неисправности и их устранение

Можно выделить несколько наиболее типичных для циркуляционных насосов неисправностей, которые вполне реально устранить своими руками. Выявить такие неисправности можно по характерным для них признакам, даже не разбирая насос и не применяя сложное диагностическое оборудование.

Насос при включении гудит, но крыльчатка не вращается

Причиной ситуации, когда насос шумит, но крыльчатка неподвижна, часто является окисление вала приводного двигателя. Это может произойти из-за того, что гидромашина длительное время не использовалась. Чтобы осуществить ремонт насоса отопления своими руками при такой неисправности, необходимо выполнить следующие действия:

  • отключить электрическое питание;
  • слить из насоса и прилегающего к нему трубопровода всю воду;
  • открутив соответствующие винты, демонтировать приводной двигатель вместе с ротором;
  • упираясь в рабочую насечку ротора рукой или отверткой, силой провернуть его, сдвинув с мертвой точки.

Циркуляционный насос в разобранном виде

Насос будет шуметь, но не работать и в том случае, если в его внутреннюю часть попал инородный предмет, который блокирует вращение рабочего колеса. Чтобы отремонтировать циркуляционную помпу в такой ситуации, выполняют следующие действия:

  • отключают электропитание;
  • сливают воду из насоса и прилегающего трубопровода;
  • разбирают насос по вышеописанной схеме;
  • извлекают посторонний предмет;
  • устанавливают на входной патрубок сетчатый фильтр.

Так выглядит корпус циркуляционного насоса изнутри

Включенный насос не гудит и не работает

Если включенный циркуляционный насос не шумит, но и не работает, возможны проблемы с электропитанием. Для выявления причины и устранения такой неисправности разборка циркуляционного насоса может и не потребоваться: воспользовавшись тестером, проверяют уровень и наличие напряжения на клеммах устройства. Во многих случаях для устранения такой неисправности достаточно правильно подсоединить помпу к сети электропитания.

Если в конструкции циркуляционной помпы есть плавкий предохранитель, то он мог перегореть при перепаде напряжения в электросети, что тоже может являться причиной того, почему не работает и не шумит насос отопления при включении. Для восстановления работы насоса достаточно просто заменить перегоревший предохранитель.

Вооружившись тестером и принципиальной схемой, можно найти и более серьезные поломки электрической части насоса, например, сгоревшие обмотки

После недолгой работы насос самостоятельно отключается

В том случае, если на внутренней поверхности статора образовался слой известковых отложений, работающий насос будет периодически останавливаться. Чтобы решить такую проблему, необходимо разобрать насос и очистить все его внутренние детали от известковых отложений.

При включении насос начинает работать, но при этом издает сильный шум

Причиной сильного шума оборудования при перекачивании жидкости может быть наличие в трубопроводе большого количества воздуха. Для устранения такой проблемы достаточно стравить воздух из труб. Чтобы не сталкиваться с этим в дальнейшем, можно установить в верхней части контура системы отопления специальный узел, который будет выпускать воздух из трубопровода автоматически.

Выпуск воздуха из насоса

Сильная вибрация циркуляционного насоса

Если корпус гидромашины сильно вибрирует при перекачивании теплоносителя, это может говорить о том, что подшипник, который обеспечивает вращение крыльчатки, сильно износился. Ремонт циркуляционного насоса для отопления в данном случае заключается в замене изношенного подшипника.

Торцевой графитовый подшипник насоса «Грундфос»

Циркуляционный насос выдает недостаточный напор жидкости

Среди причин несоответствия давления жидкости нормативным значениям на выходе центробежного насоса можно назвать следующие.

  • Крыльчатка вращается не в ту сторону.
  • В клеммной коробке неправильно подключены фазные провода (при трехфазном подключении).
  • Слишком высока вязкость используемого теплоносителя.
  • Забился фильтр, установленный на всасывающей магистрали.

Устраняется указанная проблема в соответствии с причиной, которая вызвала ее появление.

Насос отключается через некоторое время после включения

Причинами такой неисправности могут стать неправильное подключение фазных проводов в клеммной коробке, плохие или окислившиеся контакты в предохранительном узле устройства.

Для ремонта электронной составляющей насоса понадобятся элементарные знания электротехники

Насос греется

Это еще одна неприятность, которая при эксплуатации подобного оборудования встречается довольно часто. Почему греется циркуляционный насос? Причины могут быть различными, но такая ситуация всегда свидетельствует о том, что ваше оборудование работает с повышенной нагрузкой.

Таким образом, со многими ситуациями, в которых циркуляционный насос не работает или работает неправильно, можно справиться самостоятельно, не прибегая к услугам квалифицированных специалистов и не приобретая для ремонта дорогостоящие запчасти и комплектующие.

Как подготовить циркуляционный насос к отопительному сезону

Перед началом отопительного сезона, чтобы не столкнуться впоследствии с выходом из строя циркуляционной помпы и ее ремонтом, необходимо соответствующим образом подготовить устройство к длительному периоду интенсивной работы.

  1. Следует проверить правильность врезки насоса в трубопровод, ориентируясь на стрелку на корпусе и индикатор вращения крыльчатки. При монтаже нового трубопровода для установки циркуляционной гидромашины лучше выбрать участок непосредственно перед котлом, где риск появления воздушных пробок сведен к минимуму.
  2. На прокладках и патрубках насоса для предотвращения их рассыхания должна присутствовать смазка.
  3. Необходимо проверить состояние сетчатого фильтра на всасывающем патрубке и, если он засорен, тщательно почистить его.
  4. Требуется также оценить правильность подключения насоса к сети электропитания, для чего используется тестер.
  5. Следует проверить герметичность и надежность соединительных узлов гидромашины.
  6. Надо выполнить пробный запуск, результаты которого покажут, готово ли ваше оборудование к отопительному сезону.

Рекомендации по разборке циркуляционного насоса

Перед тем как разобрать циркуляционный насос, если в этом возникла необходимость (например, при ремонте), надо отключить его от электропитания и снять с трубопровода, открутив все крепежные резьбовые элементы.

После того как насос демонтирован из системы отопления, можно приступать к его разборке:

  1. Снимается крышка, которая фиксируется на корпусе помпы при помощи специальных болтов.
  2. После снятия крышки из внутренней части насоса извлекается крыльчатка.

После этого доступ ко всем внутренним деталям помпы будет обеспечен, их можно осмотреть, почистить или заменить на новые, если в этом есть необходимость.

Ремонт циркуляционного насоса отопления своими руками: видео, проверка, разборка

Эксплуатация и ремонт циркуляционного насоса отопления своими руками – инструкция с фото и видео. Распространенные неисправности циркуляционных насосов.

Источник: met-all.org

Насос циркуляционный для отопления: ремонт своими руками

Насос циркуляционный для отопления – это специальное оборудование, которое эксплуатируют в системе обогрева больших частных домов. Иногда требуется ремонт узла, который возможно провести своими руками при наличии соответствующих знаний.

Устройство насоса

Если не знаете устройства отопительной системы, тогда не произведете ремонт. В конструкцию аппарата входит:

  • корпус, который изготовлен из нержавеющей астали или же цветных сплавов;
  • электрический двигатель;
  • ротор, на который установлено колесо с лопатками.

Устройства разделяются на два вида: с мокрым ротором и сухим. Для частных домов лучше подходят агрегаты мокрого типа. В таком случае ротор постоянно пребывает в жидкости. Благодаря этому, движущие элементы смазаны и своевременно охлаждаются. А также к преимуществам оборудования относят: малую степень шума, простоту установки. Устройства с сухим ротором устанавливать лучше в отдельных котельных. Они подходят для отопления больших площадей.

В любом случае от правильной эксплуатации зависит продолжительность работы оборудования. Если соблюдать правила, то обезопасите систему от различного рода повреждений:

  • запрещено включать агрегат с нулевой подачей;
  • а также если нет жидкости в трубах, насос включать категорически запрещено;
  • учитывайте уровень подачи. Если что-либо нарушено, устройство придет в неисправное состояние;
  • контролируйте температуру воды в трубах.

Оптимальный вариант – это +60 — +65 градусов. Если же выше, тогда произойдет выпад солей в осадок, оборудование после этого будет испорчено.

Причины поломок электронасосов

Неполадки обычно происходят из-за длительного застоя системы. Но иногда агрегаты выходят из строя и по другим причинам. Лучше доверить восстановление специалистам, но иногда можно все сделать и без посторонней помощи. Для этого потребуется изучить конструкцию устройства и приобрести нужный набор инструментов, желательно, конечно, иметь хотя бы минимальные знания в ремонтной сфере. Важно знать, как правильно разбирать оборудование.

Напряжение должно соответствовать тому, которое указано в техническом паспорте. Рассмотрим детально основные неисправности аппарата, их причины возникновения и способы решения проблем.

К причинам относят:

  • устройство простаивало длительный период времени, после чего вал двигателя окислился, теперь аппарат издает странные звуки;
  • блокирует работу инородный предмет, слышен шум в устройстве;
  • аппарат перестал вращаться;
  • маленький напор;
  • шум во время включения.

Ремонтные работы своими руками

Ремонт насоса циркуляционного Грундфос UPS32-1.

Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:

  • разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
  • затем отключите насос от труб, к которым он был подсоединен;
  • снимите винты и двигатель, которые выполняли функцию фиксации;
  • разбираем ротор и электронный двигатель;
  • требуется повернуть ротор, можно для этого упереться в функциональную насечку.

В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:

  • отключите прибор отопительный;
  • затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
  • снимите винты и мотор;
  • после того как провели разборку, достаньте инородный предмет;
  • затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.

В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.

Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.

Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.

Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.

Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:

  • проверить подключение оборудования к трубам;
  • затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
  • также необходимо осмотреть фильтр;
  • перед включением проведите тестирование агрегата.

Заключение

В любом случае, чтобы максимально редко сталкиваться с необходимостью проведения ремонта, нужно регулярно осматривать насос. Произвести осмотр можно самостоятельно, если имеете определенные навыки. В том случае если вы не имеете никаких знаний в ремонте, то лучше обратиться к специалистам, чтобы они отремонтировали систему.

Насос циркуляционный для отопления: ремонт своими руками

Насос циркуляционный для отопления – это специальное оборудование, которое эксплуатируют в системе обогрева больших частных домов. Иногда требуется ремонт узла, который возможно провести своими руками при наличии соответствующих знаний.

Источник: rusolymp.ru

Поделитесь статьей в соц. сетях:

Вам таже может быть интересно:

Источник

Опасно! Подделка насосов Grundfos

Читайте дополнительно: камни для печи в баню

ремонт циркуляционного насоса отопления своими руками

Ремонт насоса отопления (циркуляционного) своими руками

Как разобрать и отремонтировать циркуляционный насос отопления своими руками

Владельцы загородных домов обустраивают индивидуальное отопление. Это обусловлено рядом причин: отсутствует централизованная магистраль, поиск наиболее экономичного варианта, удобство отопления (т.е. возможность включать отопительную систему вне зависимости от времени года).

Ключевым звеном в подобной системе является циркуляционный насос отопления. Он отвечает за создание принудительной циркуляции горячей жидкости для обогрева дома. Очень часто в работе циркуляционного насоса наблюдаются сбои и дефекты, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мы рассмотрим причины поломки циркуляционного насоса.

Насосы циркуляции

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

  • корпус, который выполнен из нержавеющей стали или цветных сплавов;
  • электрический двигатель, вал которого соединен с ротором;
  • ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

  • с мокрым ротором;
  • с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

  1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
  2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Наиболее частые неисправности, их причины и способы устранения

Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.

Циркуляционный насос гудит, но крыльчатка не вращается

Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.

Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:

  • изначально вы должны отключить электрическое питание;
  • затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
  • после этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
  • и последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.

Составные части насоса циркуляции

Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:

  • изначально отключается электропитание;
  • далее производится слив воды из насоса и трубопровода,
  • после чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
  • далее вам нужно убрать инородный предмет;
  • и на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.

Греется циркуляционный насос

Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:

  1. Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
  2. Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
  3. Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
  4. Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
  5. Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.

Включенный насос не гудит и не работает

Если включенный насос не издает никаких шумов, но и не функционирует, то возможны какие-то неполадки с электрическим питанием. Важно знать, как проверить циркуляционный насос отопления в этом случае.

Для этого не обязательно прибегать к разборке агрегата. Вам необходимо взять тестер и проверить уровень и наличие напряжения на клеммах прибора. Чаще всего для решения этой проблемы достаточно всего лишь произвести правильное подключение помпы к электропитанию.

Если в конструкции циркуляционной помпы присутствует плавкий предохранитель, то он мог попросту перегореть в процессе передачи напряжения в электрические сети.

Для того, чтобы привести насос в действие, нужно произвести замену перегоревшего предохранителя.

Схема электропитания насоса циркуляции

Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе

Если вы столкнулись с ситуацией, когда на внутренних стенках прибора появился слой известковых отложений и функционирующий насос периодически отключается, то вам необходимо срочно решить эту проблему.

Вам нужно разобрать устройство и очистить все его внутренние детали. Выполнять процедуру надо как можно скорее. Опоздание чревато окончательным выходом из строя циркуляционного насоса.

Почему шумит циркуляционный насос отопления

Выпуск воздуха из насоса циркуляции

Зачастую сильный шум появляется из-за слишком большого количества воздуха в трубопроводе. Для того, чтобы решить проблему, вам нужно знать как спустить воздух с циркуляционного насоса отопления.

Чтобы решить эту проблему раз и навсегда, вы можете установить в верхнем участке контура системы отопления специальный узел, который будет самостоятельно производить выпуск воздуха из трубопровода.

Стук в циркуляционном насосе отопления или сильная вибрация

Здесь скорее всего проблема заключается в износе подшипника. Все, что вам нужно сделать — это произвести замену этой детали.

Подшипник циркуляционного насоса

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.

Источник

Читайте дополнительно: футеровка торцевая

Комментировать
0
899 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
