приточная вентиляция в квартире с фильтрацией своими руками

В квартире должна быть проведена вентиляция. Это условие является обязательным для всех жилых помещений в многоквартирном доме. Обычно люди нанимают рабочих, но выполнить монтаж можно самостоятельно. В статье рассмотрим, какие требования и виды вентиляции бывают, как подготовиться к установке, какие инструменты и материалы для этого потребуются, как прочистить конструкцию при загрязнении.

Содержание

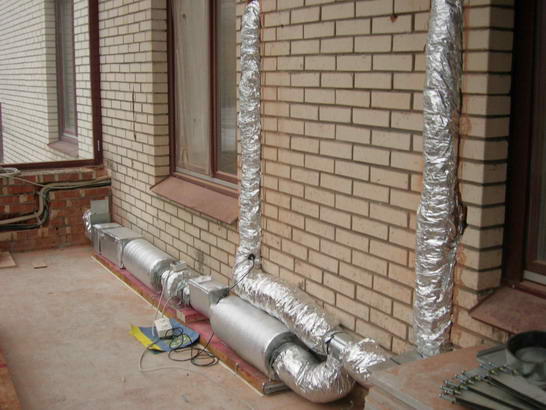

Особенности воздуховодов

Первоочерёдная задача при решении монтажа вентиляции в своей квартире — выбор места для установки оборудования. Основные места расположения — прихожая, кухняили балкон. Решение обусловлено снижением шума, который может доноситься из вентиляции в жилые комнаты. Монтаж проводят одним из двух путей:

  1. Берут для работы наборную конструкцию.
  2. Устанавливают готовую. К ней прилагается встроенный фильтр, калорифер и рекуператор.

Рекуператор — самая надёжная деталь. Конструкция имеет следующую особенность: приточный воздух нагревается от вытяжного, так как тот уже прогрет. Такая система — способ экономить на электричестве зимой. Важно также выбирать межкомнатные двери правильно: под полом при их монтаже должна оставаться щель примерно в 2–3 см. В дверях должны быть отверстия для естественного передвижения воздуха. Их можно декорировать решётками или иными материалами декоративного характера. В санузлах можно делать принудительную вентиляцию, так как влага не выходит полностью естественным путём через мелкие дверные щели. Если предполагается выводить естественнуюи принудительнуюсистемы, то нужно составить план – расчёт, по которому конструкции не будут друг друга перекрывать или мешать передвижению воздушных масс.

Требования

По стандартам СНиП, вентиляция в квартире должна отвечать нескольким требованиям:

  • должен происходить постоянный приток свежего воздуха, а отработанный должен выходить наружу;
  • монтируемая система должна удалять пыль, загазованность, грязь;
  • должен соблюдаться уровень влажности в помещении, которая гарантирует нормальное самочувствие жильцов.

Процесс проветривания может выбираться любой. Есть три варианта на выбор: принудительное проветривание, естественное и комбинированное. Самая мощная вентиляция должна быть установлена на кухне. Откачка воздуха должна осуществляться до 90 куб. м/ч (в санитарных комнатах показатель можно допустить в пределах 50 куб. м/ч). Если в вентиляционное отверстие вставляется вытяжка или вентилятор, то их нужно чаще включать (как сделать вытяжную вентиляциюсвоими руками?).

Важно

При неисправности вентиляции в её коробах скапливается грязь. Необходимо ежемесячно проверять и прочищать конструкцию во избежание поступления плохого воздуха в квартиру.

Требования к вентиляции:

  • воздух в квартире должен меняться с периодичностью 1–2 часа;
  • на 1 кв. м помещения должно приходиться 3 куб. м воздуха;
  • на человека этот показатель составляет 30 куб. м воздуха в час.

Системы вытяжки

Естественная

Естественная вентиляция известна ещё с древнейших времён.Для её работы не нужно никаких замудрённых технологий. Воздухообмен и приятный микроклимат обеспечиваются разностью температур воздуха в помещении и на улице. Свежий воздух поступает за счёт разности атмосферного давления. Всё это учитывается при возведении многоэтажных жилых домов. Дополнительное оборудование для конструкции не требуется. В стенах здания предусмотрены воздуховоды, которые снабжают квартиры свежим потоком воздуха (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь). Правильная работа вытяжки, вентиляторов зависит от конструкции стен. Деревянные и кирпичные строения пропускают воздух намного лучше, чем бетонные. При покрытии панелей краской со слоем цемента теряется пропускная способность и отдача воздуха. Отверстия для естественной циркуляции воздуха располагают на разном расстоянии друг от друга. Это обеспечивает лучшее снабжение кислородом помещения.

Важно

Естественная вентиляция может быть самопроизвольной, когда все процессы по поступлению и отдаче воздуха происходят естественным путём за счёт природных условий, и организованная, когда делаются дополнительные отверстия для циркуляции воздушных масс.

Принудительная

В тех условиях, когда естественная вентиляция не может полностью решать проблему, устанавливают принудительную. Основа работы этой системы — в установке устройств, которые в искусственном порядке нагнетали бы поток воздуха и выводили его наружу. Отличие принудительной системы вентиляции от естественной в том, что происходит ещё очистка пространства от загрязнений. В зависимости от деталей, установленных в вентиляционную систему, можно отфильтровать, нагреть или удержать тёплый воздух внутри помещения. При установке механической системы вытяжки и забора воздуха нужно изучить техническую документацию и ознакомиться санитарными условиями проекта. Важно понять, какая вентиляция обеспечит благоприятный микроклимат в квартире.

Комбинированная

Комбинированная система вентиляции предполагает использование разных типов вентиляции в одной и той же квартире. Например, в спальне — естественная система, а на кухне и в ванной комнате – принудительная (как сделать вентиляцию в ванной?). Этот вариант очень редкий, специалисты всё же рекомендуют использовать комбинированную систему как можно реже.

Приточная

Приточные системыуместно устанавливать в квартирах с неблагоприятным климатом. Этот тип вентиляции в быстром режиме выводит отработанный воздух на улицу, а взамен получать необходимый объём кислорода. Приточная система вентиляции включает:

  • воздухоприёмное устройство;
  • охладитель;
  • нагреватель;
  • фильтры для очистки;
  • устройство для подачи воздуха.

Система включает установки приточного типа, которые используют 100% приток свежего воздуха. Приточные установки приобретаются либо моноблоками, либо в наборе. Первые нуждаются в построении плана, расчётах, чертежах и схемах. Они используются в квартирах, офисных помещениях, даже в супермаркетах.

Как сделать самостоятельно: пошаговая инструкция

Подготовительные работы, составление схемы

Перед монтажом необходимо проверить работу действующей системы вентиляции. Для этого открывают окно и двери, подносится лист бумаги к решёткам вентиляции. Если бумага отклоняется к стене, значит, каналы чистые, работа установок будет эффективной. Профилактика и очистка систем вентиляции — обязанность управляющей компании. Подготовительные работы:

  1. Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
  2. Закупка необходимого оборудования, подготовка материалов.
  3. Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.

Расчёты параметров и деталировка

Когда схемы все составлены, решение о типе вентиляции принято, то приступают к расчётам параметров, проводят деталировку. Нужно рассчитать сечение воздуховодов. Для этого берут параметры кратности обмена, объёмы помещения и скорость бесшумного перемещения воздуха. Расчёты может представить специалист:

  1. Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему.
  2. В зависимости от типа и сечения составляется перечень необходимых элементов систем.

    Внимание

    Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью.

  3. Высчитывается сопротивление каждого участка системы. Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью.
  4. Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями.
  5. Новая корректировка для понимания реальных возможностей, сопоставимых с целью.
  6. Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.

Монтаж и настройка

Важно точно определить места, в которых необходимо проделать отверстия для установки системы вентиляции. Желательно составить схему, на которой будут обозначены пути притока и оттока воздушных масс. Определить тип вентиляции. Для этого нужно просчитать выгодность установки приточной или комбинированной установки. Теперь нужно необходимое купить и правильно смонтировать. После запуска системы её нужно проверить.Если есть какие-то неисправности, то нужно сравнить их со схемой и ещё раз рассчитать параметры. Можно воспользоваться регенераторными системами, которые всего лишь через одно отверстие выполняют несколько функций: и приток воздуха идёт, и его отток также происходит без проблем. При этом регенераторная система нагревает и охлаждает воздух при соответствующих условиях в нужном объёме.

Инструменты и материалы

Измерительные инструменты для работы:

  • штангенциркули;
  • кронциркули;
  • нутромеры.

Пластиковые детали короба весят очень мало, поэтому не требуют каких-то дополнительных креплений. Монтаж проводится укреплением хомутами внутри шкафа. В местах прохождения конструктивных элементов (стены, перегородки) внедряют перегородки из пенопласта или поролоновые вставки. Это необходимо для соблюдения тишины во время работы вентиляции. Элементы, размещаемые над шкафами, нужно будет крепить держателями или саморезами. К потолку всю конструкцию фиксируют хомутами. Их необходимо выбирать под размер канала. Расстояние между крепёжными элементами — не более 1 метра.

Совет

Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.

Как прочистить каналы в доме?

Самостоятельную очистку вентиляционных каналов можно проводить регулярно, но обязанность управляющей компании многоквартирного дома — капитальный осмотр раз в год независимо от состояния системы. Чтобы почистить свою часть вентиляции, хозяину квартиры нужно действовать так:

  1. Снимают вентиляционные решётки, промывают под проточной водой, чтобы убрать всю осевшую на них пыль, грязь.
  2. Стенки вентканала прочищают на такую глубину, на которую возможно дотянуться. Для этого используют длинные приспособления с намотанной влажной тряпкой. Удобнее всего чистить металлическим ёршиком или толстой проволокой.
  3. Пылесосом очищают отверстие от мусора.

Если в воздуховоде есть обратная тяга, а все посторонние запахи разносятся по жилым комнатам, то целесообразно заменить старую решётку на модель с обратным клапаном (как сделать обратный клапандля вентиляции своими руками?). Если все эти манипуляции не улучшают атмосферу в квартире, запахи проникают в помещение, значит, есть серьёзный засор в общей шахте. Нужно вызвать управляющую компанию.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться со следующими полезными пунктами:

  1. Старой постройки дома могут иметь плохо проветриваемую вентиляционную шахту. Порой даже специальные службы не в состоянии наладить полноценную работу вентиляционных ходов. В данном случае нужно установить на пластиковые окна дополнительные устройства, которые обеспечат приток воздуха естественным образом. Некоторые металлопластиковые конструкции имеют стеклопакеты с функцией микропроветривания.
  2. Для усиления циркуляции воздуха нужно выбрать приточно-вытяжные вентиляторы. В ванной комнате, туалете целесообразно установить вытяжной вентилятор. Его помещают прямо на входе в вентиляционный канал. Конструкция не требует закрытия декоративной решёткой.
  3. Приточные устройства должны приобретаться с теплоизолирующим эффектом. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. При смене погодных условий конденсат будет то оттаивать, то замерзать. Это приведёт к разрушению труб и порче каналов.
  4. Ухудшение воздухообмена может произойти при наличии в соседней квартире мощной кухонной вытяжки. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 куб. м/час. Одна вытяжка создаёт воздушный поток более 1000 куб. м/час. От такой нагрузки страдают соседние вентиляционные каналы, выходящие в общую шахту. Это нужно учитывать при установке слабых систем.
  5. Чистку каналов вентиляции проводят, если замечено следующее: скопившаяся пыль, паутина около вытяжного отверстия, налёт, сажа или жир на вентиляционной решётке, быстрый нагрев квартиры летом, оседающая пыль после влажной уборки, слабые сквозняки при открытии окон и дверей.

Своими руками сделать вентиляциюв квартире достаточно легко. Для этого нужно приобрести материалы, приготовить инструменты и составить схему работ. После расчётов можно приступать к монтажу. После завершения работ нужно проверить вытяжку листком бумаги или зажжённой спичкой.

Полезное видео

Предлагаем посмотреть видео о вентиляции в квартире и ее видах:

Источник

ДОМ ЗА ГОД. Монтаж системы вентиляции с рекуперацией тепла // FORUMHOUSE

приточная вентиляция в квартире с фильтрацией своими руками

Вентиляция в квартире своими руками

Вентиляционная система работает по одному принципу: из одного места в помещение воздух заходит, из другого − выходит. Других вариантов нет. При этом приток воздушных масс обычно производится с нижней части помещения, отток (вытяжка) − с верхней, потому что отработанный тёплый воздух поднимается к потолку. В этой статье будем говорить об одной разновидности вентиляционных схем, которая в городских квартирах стала использоваться недавно. Это приточная вентиляция в квартире с фильтрацией.

Содержание статьи

Как обустроена вентиляция в квартире

Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены горизонтальные каналы, которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, ванной и туалете.

При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.

Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во входной двери и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением пластиковых окон всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.

Статья по теме:

Виды вентиляции: преимущество и недостатки вентиляционных систем. В материале мы рассмотрим разновидности систем, как самостоятельно произвести расчет и обустройство вентиляции, советы и рекомендации специалистов.

Как определить, эффективно ли работает вентиляция в квартире

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.

Внимание! Ни в коем случае не используйте огонь для проверки. Внутри вентканалов и шахты скапливается большое количество паутины, мусора, жировых и масляных отложений. При соприкосновении с огнём всё это вспыхивает, как порох.

Побочные неприятности:

  1. влажность внутри ванной комнаты снижается медленно;
  2. в туалете неприятные запахи долго держатся;
  3. запахи от приготовления пищи распространяются по всей квартире;
  4. тяжёлый воздух в комнатах;
  5. появляется плесень на окнах;
  6. в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.

Приточная вентиляция − это современное решение проблемы

Чтобы решить проблему, нужно создать приточно-вытяжную вентиляцию для квартиры. То есть, вытяжка в здании уже присутствует, надо организовать способ доставки свежего воздуха с улицы в помещения. Есть несколько вариантов, о которых и пойдёт речь.

В первую очередь надо обозначить, что приточная вентиляция делится на две категории: естественная и принудительная:

  1. Естественная. Это когда воздух, по законам физики, движется от приточного отверстия, расположенного внизу помещения, к вытяжному отверстию у потолка. То есть, снизу в квартиру поступает свежий воздух с пониженной температурой, а сверху выходит отработанный, с более высокой температурой. При этом очень важно соблюсти параметры отверстий между собой. Особенно это касается приточных. Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
  2. Принудительная схема – это когда в нижние отверстия устанавливается вентилятор. То есть, воздух загоняется в помещения принудительным способом.

Второй вариант эффективнее первого, но более затратен и в плане первоначальных вложений денежных средств, и в плане эксплуатации. Потому что на работу вентиляторов будет уходить электроэнергия, за которую придётся платить. Но такие вентиляторы маломощные, так что оплата будет незначительной.

Какими способами производится приток воздуха

Когда дело касается естественной приточной системы вентиляции, то организуют её двумя способами.

  • Специально установленными в пластиковых окнах воздушными клапанами. Они устанавливаются или в промежутке между открывающейся створкой и рамой, или сегодня используют специальные ручки, в которых проделаны отверстия.
  • В стене, соприкасающейся с улицей, делают сквозные отверстия (это не запрещается делать), куда вставляются воздушные клапаны цилиндрической формы.

Внимание! Запретов, где устанавливать воздушные клапаны в стене, не существует. Но рекомендуется это делать над радиаторами отопления. Чтобы зимой входящий холодный воздух тут же нагревался, не изменяя температурного режима в помещениях.

Как сделать приточную вентиляцию в квартире своими руками

Это несложный процесс, главное – точно подобрать саму установку по диаметру и длине. Рассмотрим вариант монтажа над радиатором отопления:

Принудительная приточная вентиляция

Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.

Так как тема статьи именно приточная вентиляция квартиры, то будем рассматривать именно этот вариант. Как уже было сказано выше, приточная схема – это наличие вентилятора. Поэтому на рынке присутствуют воздушные клапаны, внутри которых установлены небольшой мощности вентиляторы. На фото ниже показаны две разновидности таких устройств: с цилиндрической формой канала и прямоугольной.

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:

  • надо также перфоратором и коронкой сделать сквозное отверстие;
  • установить в него цилиндрической формы клапан;
  • заполнить пространство между прибором и стенками отверстия монтажной пеной;
  • провести подключение вентилятора к сети питающего тока;
  • установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
  • изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.

Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.

Кондиционер с приточной вентиляцией для квартиры

Обычные кондиционеры работают так: воздух из помещения прогоняется через фильтр, затем через теплообменник, где он охлаждается, а затем его заново загоняют в комнату. То есть, воздушные массы очищаются, охлаждаются, но не становятся свежими, насыщенными кислородом.

Сегодня производители кондиционеров предлагают модели, в которых установлены небольшие вентиляторы как отдельный элемент, с их помощью свежий воздух загоняется в комнаты квартиры. Конструктивные особенности установки вентиляторов у каждого производителя сильно разнятся, но смысл у всех один. Вентилятор с улицей соединён воздуховодом, который пропускается по тому же каналу, что и все коммуникации сплит-системы.

Необходимо обозначить, что сам вентилятор может быть установлен на улице или внутри дома на корпусе внутреннего блока кондиционера. На фото ниже показан первый вариант с установкой вентилятора на улице, который соединён с комнатой в квартире шлангом.

Система очистки воздуха для квартиры – установка Тион

Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:

  1. Первая ступень задерживает крупные твёрдые примеси.
  2. Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
  3. Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.

Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.

Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.

Выбор фильтров воздуха для квартиры

К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:

  1. Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
  2. Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
  3. Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.

Приточная вентиляция с подогревом воздуха

Производители вентиляционных клапанов приточного типа пошли дальше в плане увеличения комфортной эксплуатации приборов. Они стали снабжать их устройствами, которые подогревают входящий в квартиру воздух. Это, конечно, увеличивает затраты на содержание, но такие установки стали быстро популярными. К примеру, те же приборы Тион комплектуются керамическими нагревательными элементами, которые устанавливают между первой и второй фильтрационными ступенями.

Приточные воздушные клапаны также снабжаются нагревательными приборами. Обычно их монтируют в цилиндр установки. Сегодня производители предлагают разные варианты: это подключённые к электрической сети дома нагреватели или системе отопления. В квартирах обычно используются электрические аналоги, потому что с отоплением делать какие-то манипуляции запрещено.

Обзор цен на приточные вентиляционные установки

Сегодня купить установку приточной вентиляции не проблема. Огромное разнообразие моделей и марок даёт возможность точно подобрать прибор под требуемые условия их эксплуатации, где в основе лежит воздухообмен внутри помещений. При этом сами установки приточно-вытяжной вентиляции настолько просты, что установить их своими руками несложно.

Модель Характеристики Цена, руб.
  • Тип установки – настенный.
  • Тип нагрева – электрический.
  • Мощность – 1,45 кВт.
  • Производительность – 120 м³/ч.
  • Уровень шума – 32 Дб.
  • Размеры: 514×454х163 мм.
  • Вес – 9 кг.
33000
  • Производительность – 70 м³/ч.
  • Мощность – 40 Вт.
  • Питание – 220 В.
  • Размеры: 467×270х132 мм.
  • Вес – 3 кг.
19000
  • Производительность: 35−58 м³/ч.
  • Мощность: 3,5−4,6 Вт.
  • Температура перемещаемого воздуха: от -20°С до +50°С.
  • Питание – 220 В.
  • Частота вращения вентилятора: 570−1100 об/мин.
  • Нагреватель – керамический.
20000
  • Производительность: 35−58 м³/ч.
  • Мощность: 2,8−4,8 Вт.
  • Питание – 220 В.
  • Скорость вращения вентилятора: 1150−2100 об/мин.
  • Тип – приточно-вытяжной.
  • Производительность: 30−100 м³/ч.
  • Мощность: 12−45 Вт.
  • Скорость вращения: 2200 об/мин.
  • Вес – 31 кг.
  • Температура перемещаемого воздуха: от -20°C до +60°С.
34500

Принудительная вентиляция в квартире с пластиковыми окнами – это самый эффективный способ добиться оптимального воздухообмена в комнатах. При этом нет необходимости продумывать вытяжку, как это делают в частных домах. Ведь вентиляционная шахта, пронизывающая весь многоквартирный дом, уже должна обеспечивать отток загрязнённого воздуха с максимальной производительностью. Но надо учитывать и тот факт, что приток воздушных масс надо организовывать в жилых помещениях. Именно так в них лучше будет происходить замена воздуха.

Понимать надо и то, что разнообразие вентиляционных приточных установок даёт возможность подобрать ту, которая полностью устроит владельца квартиры. В таблице выше были показаны модели и цены на них, и это всего лишь малая часть модельного ряда. Конечно, простой воздушный клапан – это дешёвый вариант. Но и эффективность работы у него низкая.

Если у вас возникли вопросы относительно темы, рассмотренной в этой статье, мы готовы их выслушать и ответить. Пишите свои комментарии, редакция нашего онлайн-журнала постарается ответить на них.

Предыдущая

ИнженерияАнализируем и выбираем самый экономный способ отопления гаража

Следующая

ИнженерияВыбираем и монтируем пластиковые трубы для водопровода самостоятельно: полезные советы мастерам

Источник

Вытяжка на кухне, обратный клапан и естественная вентиляция

приточная вентиляция в квартире с фильтрацией своими руками

Как сделать вентиляцию в квартире своими руками и прочистить старую? Пошаговая инструкция

Своими руками

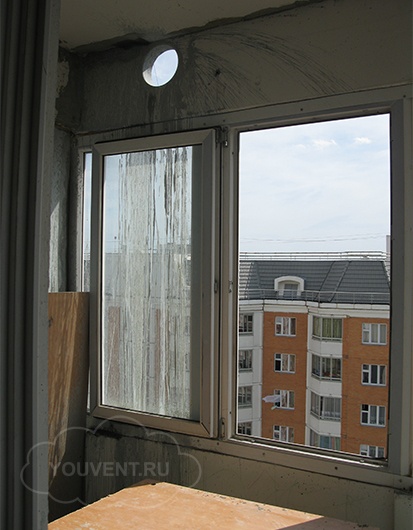

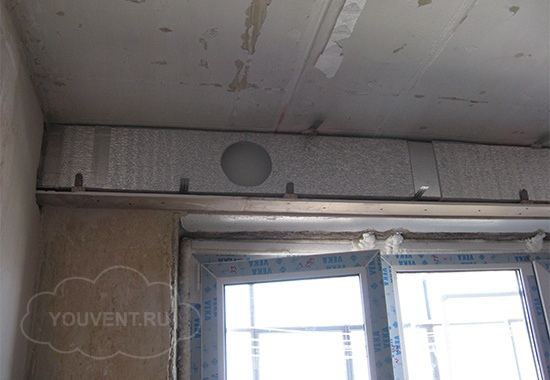

Продолжаю свой рассказ про приточную вентиляцию в малогабаритной квартире.

Из-за выявленных технических неувязок пришлось отказаться от приточки встроенной в отверстии стены. Мне хотелось сделать так, чтобы было тихо в комнате и удобно обслуживать — менять фильтр, продувать нагреватель, менять вентилятор. Решил смонтировать приточку на балконе. Читать…

Живу в 12-ти этажном блочном доме. «Большая» комната угловая, стены холодные, при температуре наружного воздуха ниже -15°С по уличной стене течет конденсат и стекает на плинтус. Решил я эту стену утеплить, сказано – сделано. Поставил профиля, заложил утеплитель, пришил зеленый гипс. Утепление сожрало около 55 мм. Стало лучше. Только дует сильно от окна, рамы старые кривые. Решил поменять окна на двухкамерные, пластиковые четырех контурные. Сказано — сделано.

Стало жарко, очень жарко. Пришлось заменить батареи, чтобы можно было их отключать. Все хорошо, но получилась подводная лодка — стеклопакеты, двойная входная дверь, и две непрерывно работающие вытяжки, в туалете и на кухне (вытяжки работают на малых оборотах). Дышать нечем, кислорода нет, окна не на открываешься. Решил сделать в квартиру приточную вентиляцию, да так, чтобы попроще. Идея была в том, чтобы смонтировать все внутри стены под окном в большой комнате. А заканчивалась бы приточка решеткой с простейшим фильтром под окном снаружи. Читать…

16.04.2013 | Автор: ALADIK | Комментарии: (6)

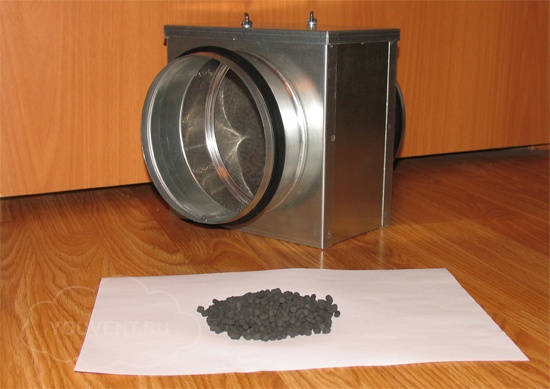

Совершенно случайно на глаза попался данный вариант реализации угольного фильтра. Идея понравилась. Описано и показано доходчиво. Не берусь судить, эффективнее ли эта конструкция по сравнению с угольными фильтрами в металлических прямоугольных корпусах (было здесь и здесь). Но, в любом случае, информация публикуется, поскольку может оказаться кому-то полезной. Читать…

Доброго времени суток! Основная идея взята из этой статьи. В данной публикации рассказ о моем варианте самодельной приточной установки с кондиционированием воздуха, смонтированной в двухкомнатной квартире. В настоящее время она уже запущена и эксплуатируется, но текст изложен поэтапно, именно в том порядке, как все начиналось, покупалось и собиралось. Читать…

17.12.2012 | Автор: Clrs | Комментарии: (10)

После покупки квартиры крепко задумался, как бороться со спертостью воздуха, которая ощущается при закрытии пластиковых окон, особенно по ночам. Микропроветривания создают сквозняки и вечно ходишь с соплями. Все эти КИВ-ы и Аэропэки — это мертвому припарки, стало ясно сразу. Решил, что раз уж делаю ремонт, нужно делать серьезную систему. Изучал вопрос довольно долго, советовался на форумах, в том числе на "Городе мастеров", там есть замечательный человек Ким, очень помог, спасибо ему огромное. Другие тоже помогали, без этого никак. Может и я кому помогу. Читать…

12.12.2011 | Автор: ipsy | Комментарии: (3)

Всем привет! Я делал обзор приобретенного Aeropac 90A около двух лет назад. Теперь хочу поделиться бюджетным решением по замене фильтров этой компактной приточной установки. Как известно "родные" сменные фильтры имеют очень высокую стоимость, что ощутимо для семейного бюджета.

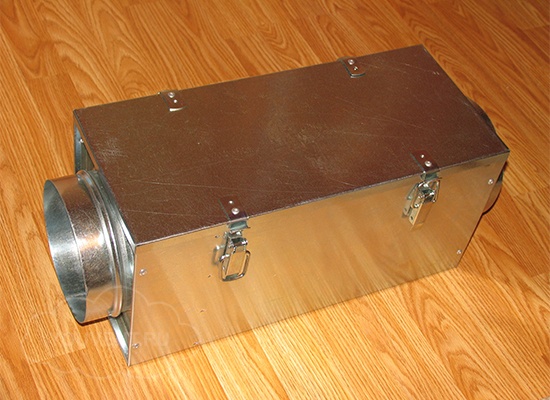

Давно присматривал похожие фильтры, выбирая из тех, что предназначены для кухонных вытяжек, но, все никак не находилось подходящего дешевого комплекта. Не так давно в продаже в магазинах бытовой техники таковые появились. Не помню точно фирму-производителя. Что-то типа Topperr. Читать…

13.08.2011 | Автор: DmKG | Комментарии: (6)

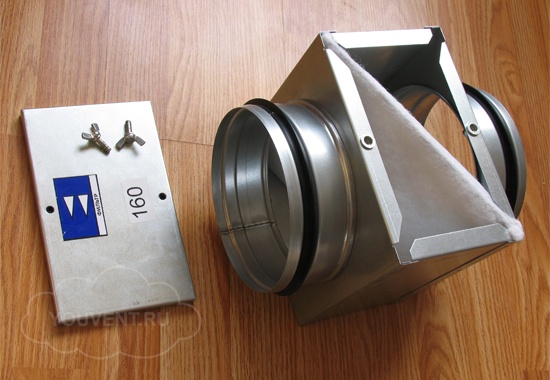

Фильтр грубой очистки EU3-EU4 обычно первый идет в цепочке компонентов систем вентиляции, принимая на себя основной удар окружающей среды. Как следствие, забивается он достаточно быстро. Например, в моей приточной установке его обязательно приходится тщательно чистить раз в неделю.

Пара месяцев в таком режиме и свойства материала EU3-EU4 заметно изменяются – фильтрация ухудшается. В зависимости от условий работы и качества фильтрующего материла, это может произойти и раньше. Постоянная замена таких кассет на новые может оказаться вполне ощутимой для бюджета. Читать…

28.07.2011 | Автор: Medik | Комментарии: (2)

Таким образом сложилось, что в конце 2010 года, совместно с женой мы стали счастливыми (?) владельцами двухкомнатной квартиры в новостройке проекта И-155 от печально-знаменитой Группы компаний СУ-155. Качество строительства не является темой данной статьи, но следует отметить, что оно и сподвигло меня на самостоятельный монтаж приточной вентиляции для свежекупленной квартиры.

Поясняю: панельное строительство представляет собой монтаж здания из готовых "кубиков" — панелей, произведенных на заводах ЖБИ и соединяемых между собой специальными "закладными" — металлическими деталями на сварке. Подобный монтаж приводит к появлению на стыке двух панелей зазоров — "швов", которые в идеале заделываются по достаточно сложной технологии с применением дорогостоящих компаундов и заполняющих. В моем случае, было сделано, как всегда – снаружи фасадный герметик, затем всеми любимая "белая колбаска" — велотерм, одиноко болтающаяся в шве, как ОНО в проруби, изнутри шлепок раствора. Как результат — из швов немилосердно дуло. Читать…

23.05.2011 | Автор: DmKG | Комментарии: (11)

Прошло десять дней, как я запустил свою приточную установку. Благодаря ее использованию на подоконниках больше не видно пыли. Также я ни разу не ощутил запахов какого-нибудь проехавшего мимо дизеля. Все это говорит о том, что фильтры против пыли и запахов работают на отлично!

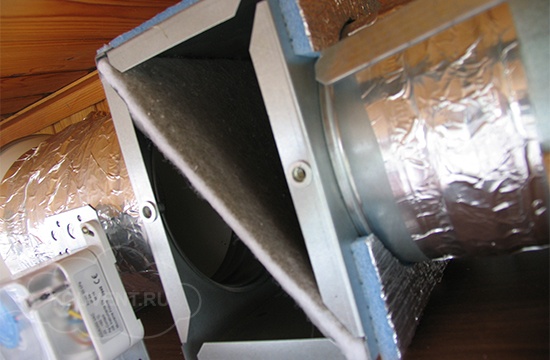

Осмотр фильтров приточной установки через десять дней показал, что их состояние отнюдь не идеальное. Больше всего досталось грубому фильтру EU4. На нем была буквально шуба из пыли. Фильтр тонкой очистки EU7 на вид стал тоже не новый. Корок грязи на нем нет, но свой белоснежный цвет внутри он потерял. Может быть, отчасти, из-за активированного угля в предшествующем фильтре. Читать…

22.05.2011 | Автор: DmKG | Комментарии: (3)

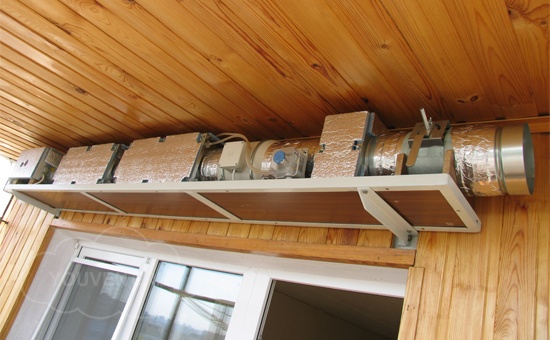

Приточная установка собрана и активно используется мною практически круглосуточно. Свежий воздух, отсутствие уличного шума, пыли, запахов… Все эти достоинства явно стоили потраченного на ее сборку времени, сил и денег. Единственный недостаток, который меня несколько расстроил, — это шум вентилятора. Он не очень громкий, но избавится от него, желание большое.

Перед тем как что-то делать, нужно понять, а что, собственно, шумит и как именно распространяется этот шум. Задача должен сказать не из легких. Поэтому вначале просто были мысли попробовать какие-то рекомендуемые общие меры по устранению шума. Но подумав, я решил все же отказаться от этого метода. Основная причина в том, что это трудозатратно, а кроме того, какие-то усложнения конструкции приточной установки могут оказаться бесполезными и лишь мешаться в будущем. Читать…

12.05.2011 | Автор: DmKG | Комментарии: (18)

Предварительные расчеты и выбор основных компонентов вентиляции производились еще осенью, об этом подробно написано в первой части текущей серии публикаций. Относительно недавно были закончены работы по прокладке воздуховодов — это вторая часть с множеством фотографий. Теперь настало время рассказать подробнее о самой приточной установке.

Сборка приточной установки не потребовала много времени. Когда все уже было осмысленно, куплено и подготовлено, то собирать ее было одно удовольствие. Наибольшей загвоздкой оказался угольный фильтр, особенно после не совсем удачной сборки оного в относительно небольшом корпусе. Но потом была зима, в течении которой неторопливо была сделана основа для другого угольного фильтра. Сейчас, перед запуском приточной установки, потребовалась лишь конечная доработка его вынимающейся кассеты. Читать…

10.05.2011 | Автор: DmKG | Комментарии: (6)

Гибкий воздуховод с утеплением — вещь достаточно распространенная. Многие его видели, и кому-то даже довелось работать с ним. Я в их числе. Должен сказать, что мне не понравилось! Не могу его рекомендовать и, конечно же, сам его использовать больше не хочу. Основная причина — это так называемая "минеральная вата". Впрочем, к чему такие красивые слова? Буду называть все своими именами — внутри стекловата! Да-да, это та, которая крошится при малейшем прикосновении и от которой чешутся руки. Стоит ли говорить, что дышать пылью от нее крайне вредно?!

Применение стекловаты обусловлено тем, что она является хорошим теплоизолятором, а кроме прочего, она не гниет при попадании влаги и, конечно же, стоит дешево. Именно поэтому ей утепляют трубы отопления и водопровода, а также стены и много еще чего. Здесь пожалуйста, почему бы и нет, тем более если речь идет об уличном использовании или каких-то подвальных помещениях. Но вот воздуховод, который расположен дома, да еще по которому будет прокачиваться воздух, которым вы будете дышать… По-моему здесь этому материалу не место. Читать…

26.04.2011 | Автор: DmKG | Комментарии: (18)

Зима… Как-то не до приточной установки было. На улице холодно и вечерами темно. Лишний раз высовывать нос на балкон не хотелось. Тем временем решил заняться ремонтом дома и заодно проложить воздуховоды, чтобы к моменту готовности всего остального уже на этом не останавливаться.

Разместить воздуховоды — это непростая задача. Ведь нужно не только все хорошо продумать с целью обеспечения притока требуемого объема свежего воздуха, но и сделать все максимально менее заметно. В ограниченном пространстве и при низких потолках это не легко. Мне повезло, в моем случае все оказалось проще, чем я предполагал изначально. Читать…

17.12.2010 | Автор: DmKG | Комментарии: (12)

Для моей вентиляционной установки потребовалось два корпуса фильтров карманного типа. Такие корпуса для воздуховодов с круглыми подсоединительными патрубками производит Лиссант. Аналогов мне найти не удалось. Видел лишь под каналы с прямоугольным сечением, причем довольно крупных.

Изначально требовался лишь один такой корпус, именно в таком количестве я его и купил в представительстве Лиссант в Екатерибурге, когда заказывал и другие комплектующие. Позднее, когда потребовался второй корпус я не стал его заказывать из другого города, а обратился в местную Челябинскую фирму. К сожалению, я не знал, что Лиссант бывает разный. Читать…

07.12.2010 | Автор: DmKG | Комментарии: (26)

Сборка системы вентиляции домой своими силами — это дело не быстрое, особенно когда стараешься экономить, поэтому буду рассказывать о своем творении частями, чтобы не томить читателей ожиданиями. Полностью готова моя вентиляция будет, надеюсь, уже скоро, — есть почти все комплектующие, какие нужны, но вот смонтирую воздуховоды и запущу ее полностью в завершенном виде наверно уже ближе к весне.

В моем случае больше всего времени ушло на ожидание комплектующих. Примерно половину из них я заказывал из других городов. Так вышло дешевле, даже с учетом дополнительных денежных затрат на доставку. Кроме того в моем славном городе Челябинске некоторых вещей просто не найти. Фирмы, занимающиеся вентиляциями, есть, но почему-то у них другой ассортимент. Видимо возят, что проще. Читать…

Идея создания системы вентиляции, точнее, подачи свежего воздуха, витала в воздухе давно. Первым толчком был дым от сигарет соседа по диагонали. Он выходил на балкон и курил самые дешевые сигареты, а мы с женой не выносим запаха курева. Короче меня достало и переговоры с соседом ничего не дали.

Форточку пришлось закрыть и придумать что-то, чтобы душно не стало. Читать…

22.11.2010 | Автор: DmKG | Комментарии: (14)

Симисторный регулятор Regin Pulser предназначен для автоматизированной поддержки нужной температуры однофазного электрического нагревателя любого типа. Обычно его используют в канальных системах вентиляции совместно с канальным датчиком температуры. Дополнительно в корпусе прибора встроен свой датчик температуры, поэтому при необходимости регулятор может поддерживать нужную температуру относительно его показаний.

На корпусе Regin Pulser имеется единственная рукоятка, вращением которой пользователь может установить требуемый уровень температуры. В процессе своей работы Regin Pulser контролирует показания датчика температуры, как только они становятся ниже установленного уровня, производится подача напряжения на нагреватель. При этом ток всегда переключается в нулевой фазе, что предотвращает появление скачков напряжения в электрической сети. Читать…

21.11.2010 | Автор: DmKG | Комментарии: (8)

Угольные фильтры полезны в случае, когда необходимо избавится от запахов. Например, у вас рядом дорога или вас не устраивают запахи готовящейся пищи, табачного дыма и другие неприятности, доносящиеся от соседей.

К сожалению, готовых решений на рынке практически не найти. В малогабаритные приточные установки таковые фильтры встраиваются редко. Отдельные угольные фильтры в канальном исполнении, если и можно встретить в продаже, то за неприличные деньги. В облуживании они тоже дороги. Например, сменный угольный фильтр для Aeropac 90A стоит более 1000 рублей, и это притом, что менять его нужно не реже, чем 5-6 раз в год.

Учитывая перечисленные обстоятельства, я решил сделать канальный угольный фильтр для приточной установки своими руками. Фильтр получился недорогим, как в изготовлении, так и в обслуживании. Читать…

14.11.2010 | Автор: DmKG | Комментарии: (10)

При сборе приточной вентиляции своими силами, как, впрочем, и при использовании готовых решений, может возникнуть необходимость измерения воздушного потока. Например, с какой скоростью поступает воздух, какой приток в кубических метрах реально обеспечивает вентиляция или отдельная ветка воздуховода. Кто занимается системами вентиляции профессионально, могут позволить себе для этой цели специальные измерительные приборы. Другое дело любители, которым измерения могут понадобиться лишь однажды.

Именно любителям, возможно, пригодится способ измерений, о котором я хочу рассказать. Мысль о нем пришла совершенно внезапно. Больше всего мне в этом понравилось, что оказалось достаточно подручных средств. Думаю, они есть у многих. В крайнем случае, их можно купить совсем недорого в любом радиомагазине. Читать…

11.11.2010 | Автор: COLVIR | Комментарии: (2)

Поставил себе простейшую приточку из компонентов Лиссант и в спальню дополнительно кондиционер Daikin Ururu. Собранная установка обеспечивает достаточный воздухообмен, да и воздух фильтрует вполне пристойно. Установленный кондиционер, конечно, хороший, — тихий, подает и увлажняет свежий воздух, но его притока маловато.

Дом — новостройка, 5 этажей, окна в тихий двор. Приточная установка смонтирована на остекленном и утепленном балконе площадью 20 м2. Прямо с него же разводка на два помещения — зал 17 м2 и спальня 13 м2. На фото приточка в открытом виде, сейчас все закрыто коробом шириной 40 см. Читать…

24.10.2010 | Автор: DmKG | Комментарии: (2)

Для домашних систем вентиляции одним из наиболее важных параметров является бесшумная работа. Чтобы ее добиться, нужно не только правильно спроектировать систему каналов, но и использовать малошумящий вентилятор. Одним из таких является S&P TD-500/160 Mixvent.

Канальные вентиляторы серий TD-Mixvent и TD-Silent производства компании S&P (Soler&Palau) признаны многими специалистами, как наименее шумные в своем классе. В этом легко можно убедиться, обратившись к параметрам моделей под разную производительность. Что немаловажно, эти вентиляторы легко найти в продаже, поскольку они достаточно распространены на российском рынке. Читать…

Источник

Комментировать
0
565 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
