Как сделать вентиляцию приточную, вытяжную

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

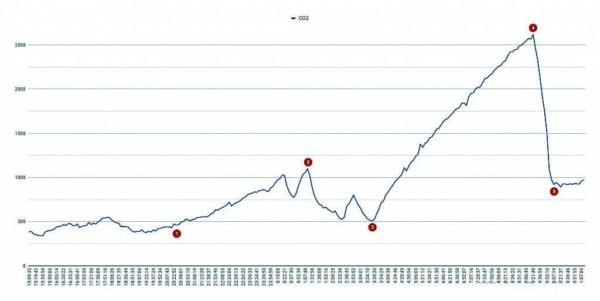

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

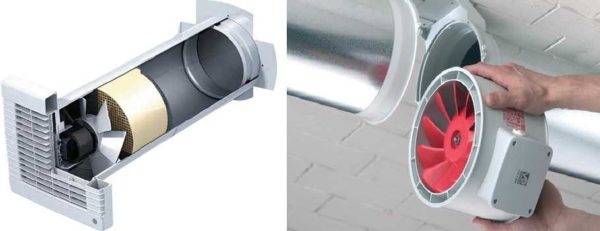

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

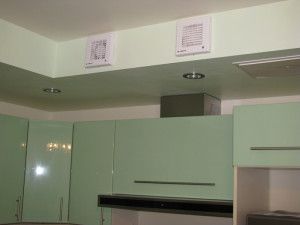

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

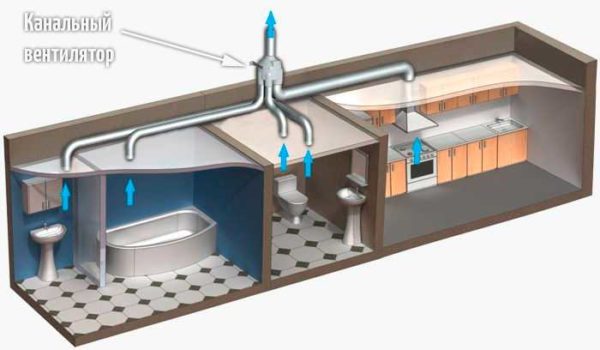

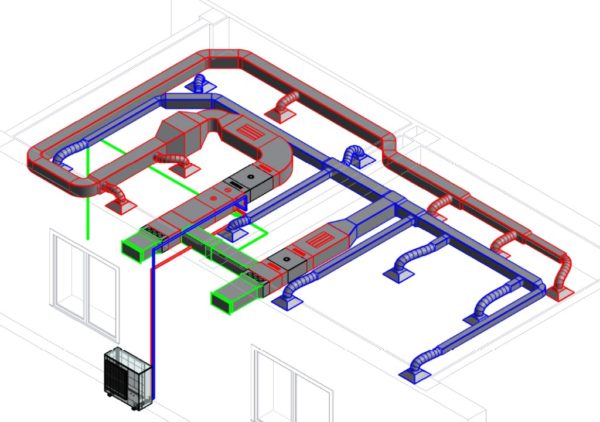

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

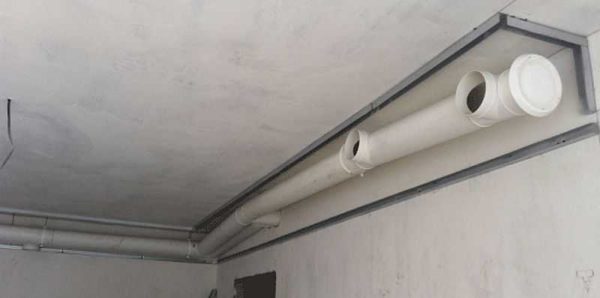

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

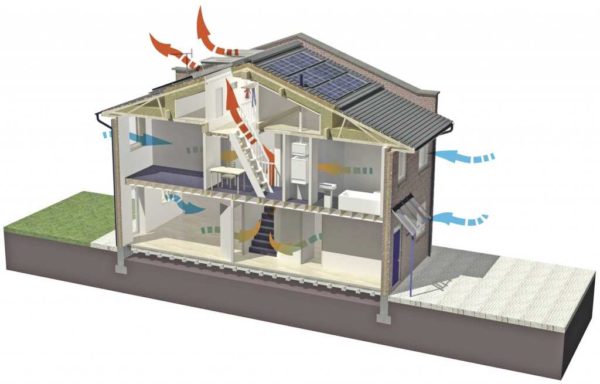

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

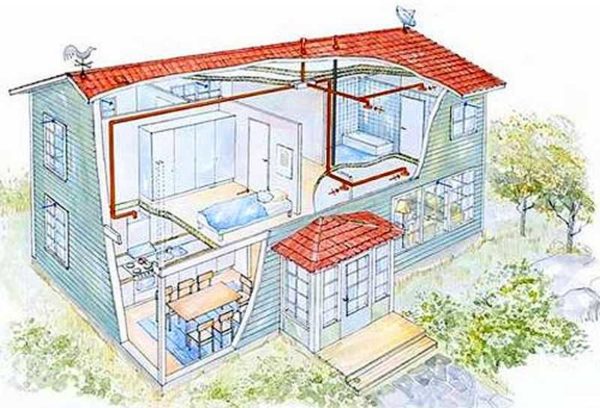

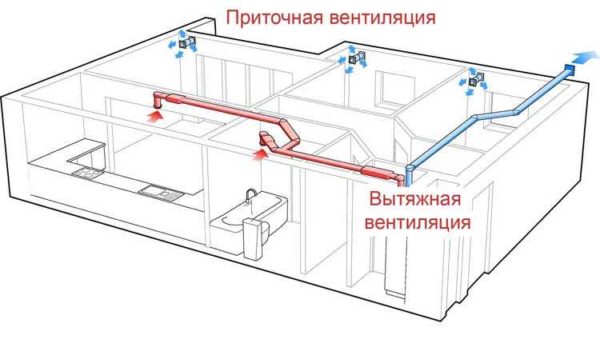

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

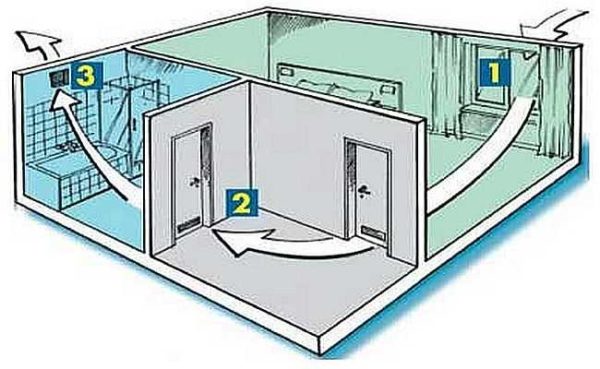

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

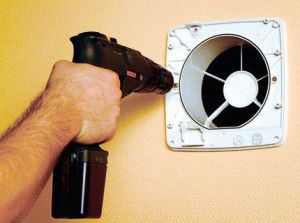

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

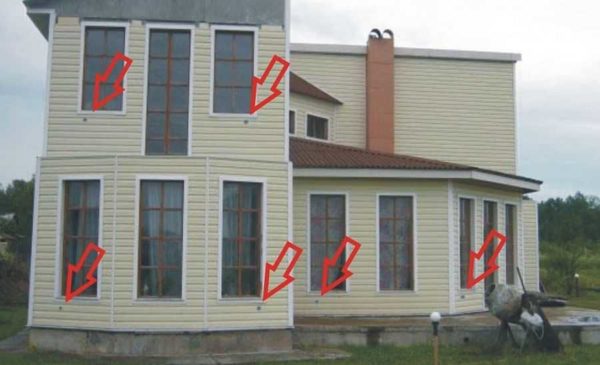

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

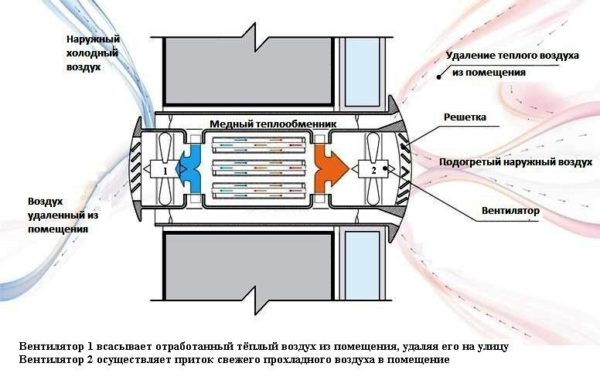

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Источник

Приточная вентиляция в квартире дёшево и сердито.

Читайте также: топливные брикеты калорийность

принудительная вентиляция в квартире своими руками

Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Самодельная домашняя вентиляция

AlexeyNadezhinNovember 13, 2017 at 05:38 PM

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.

Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.

Именно поэтому, я сделал систему домашней вентиляции сам.

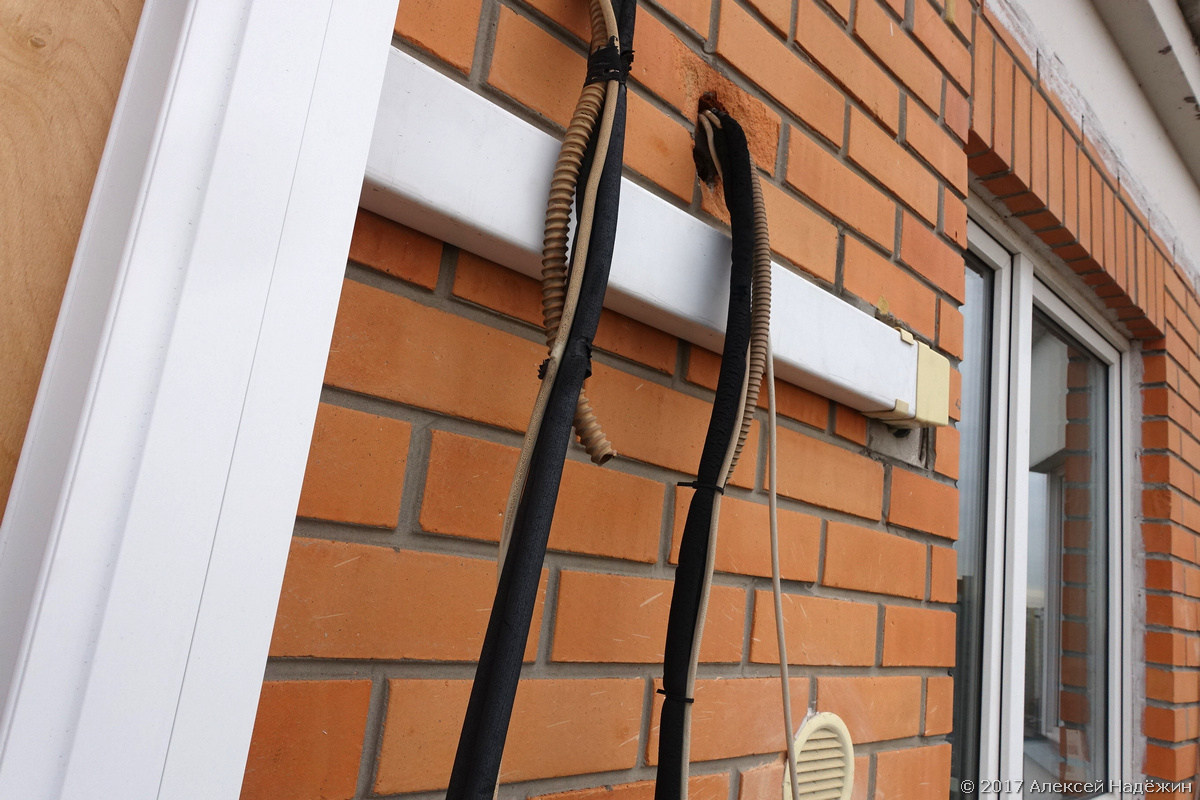

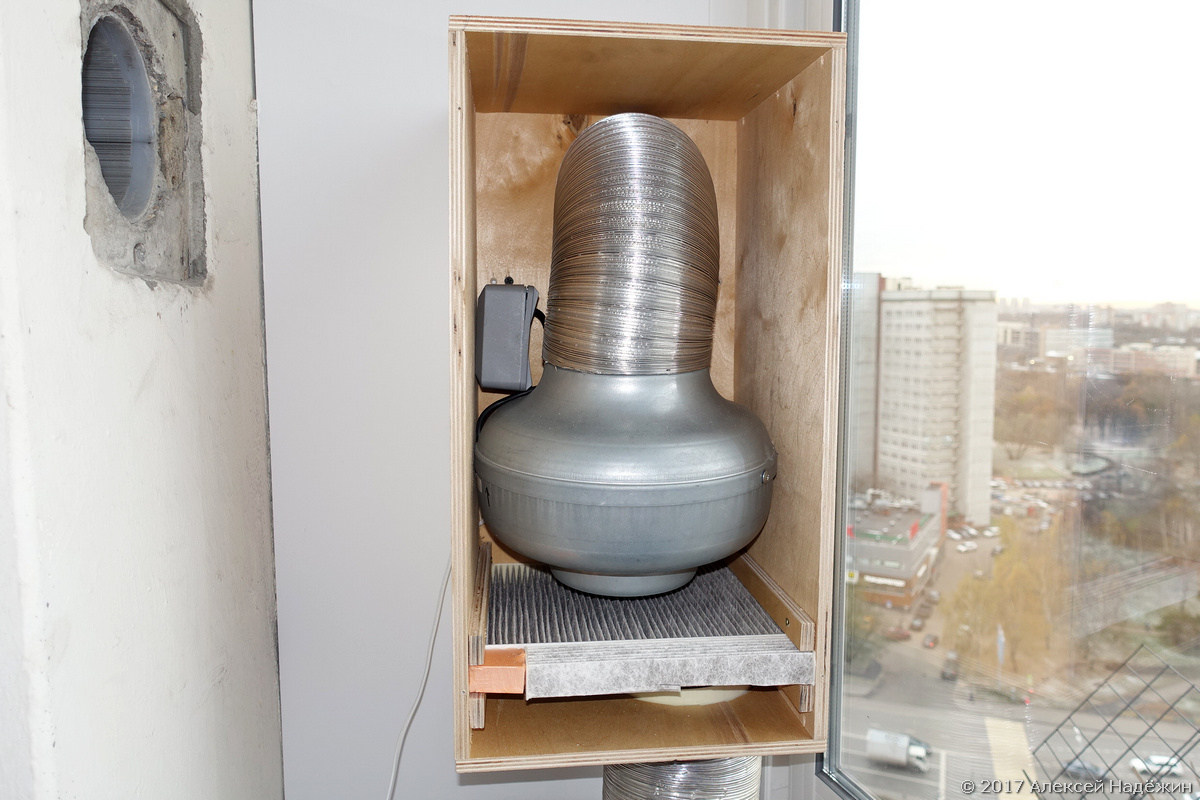

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

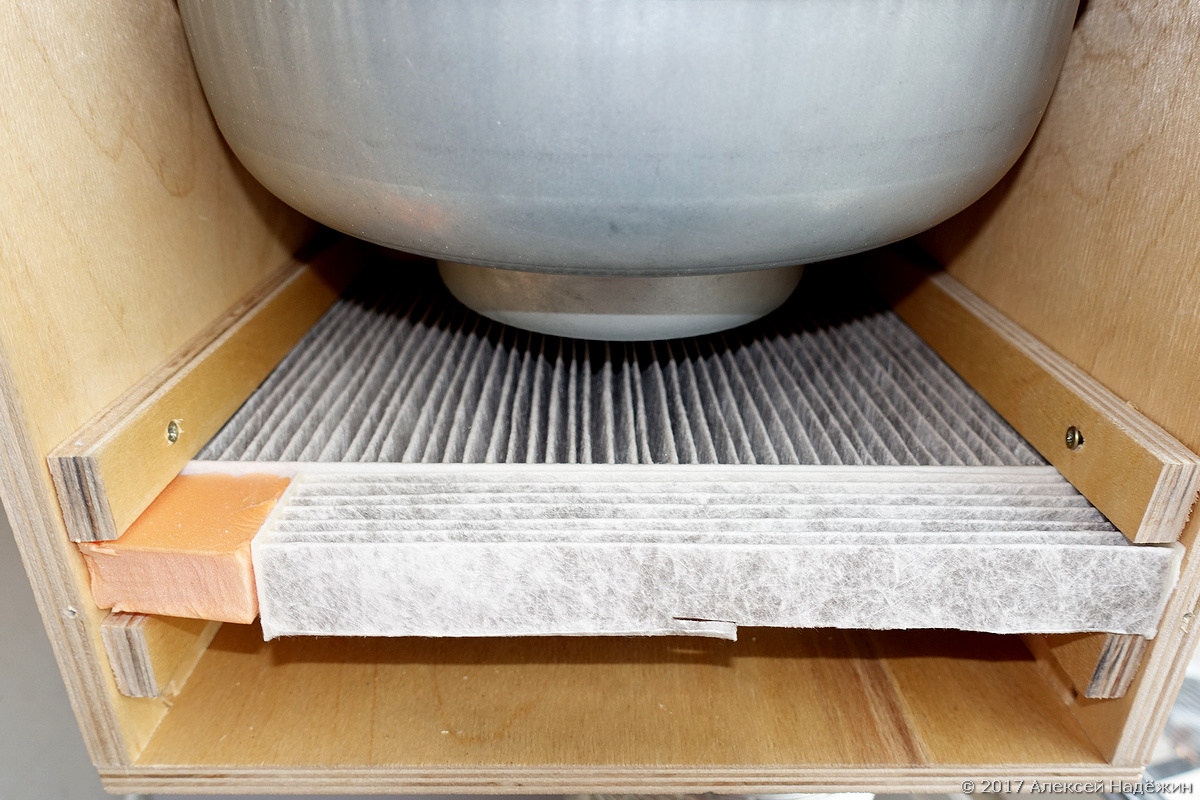

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

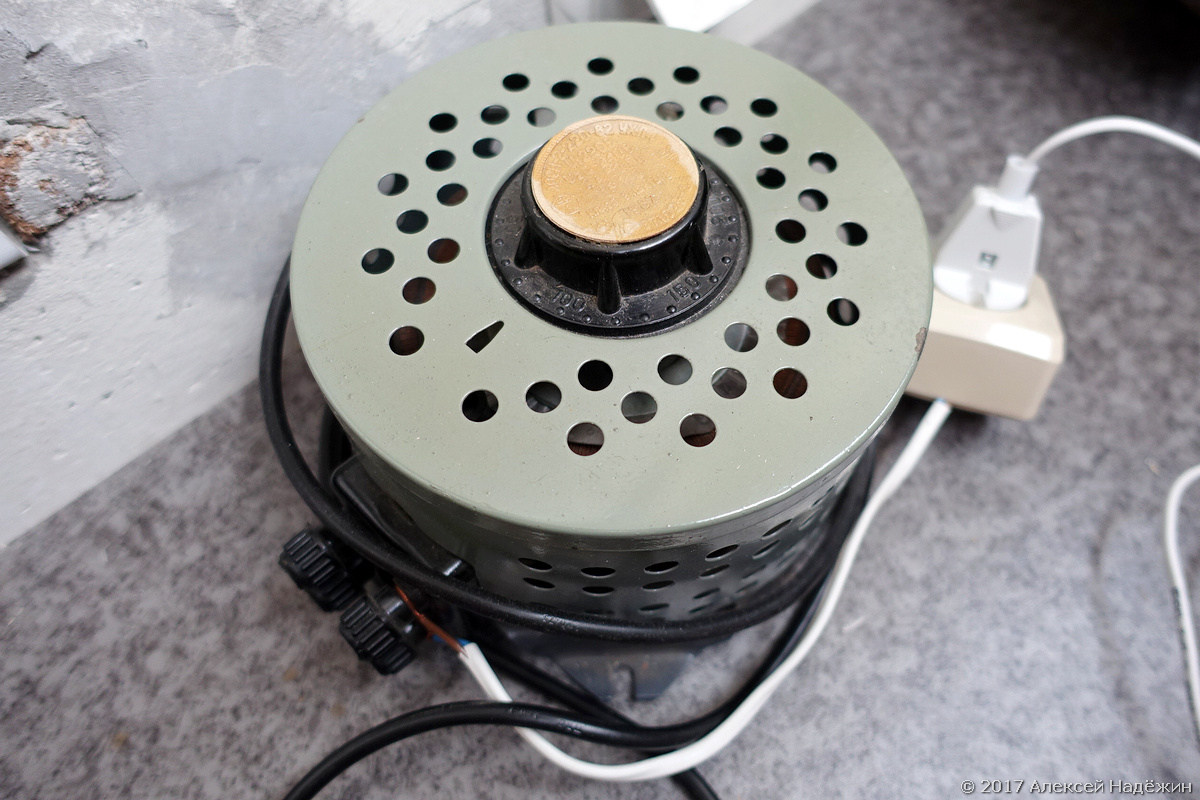

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

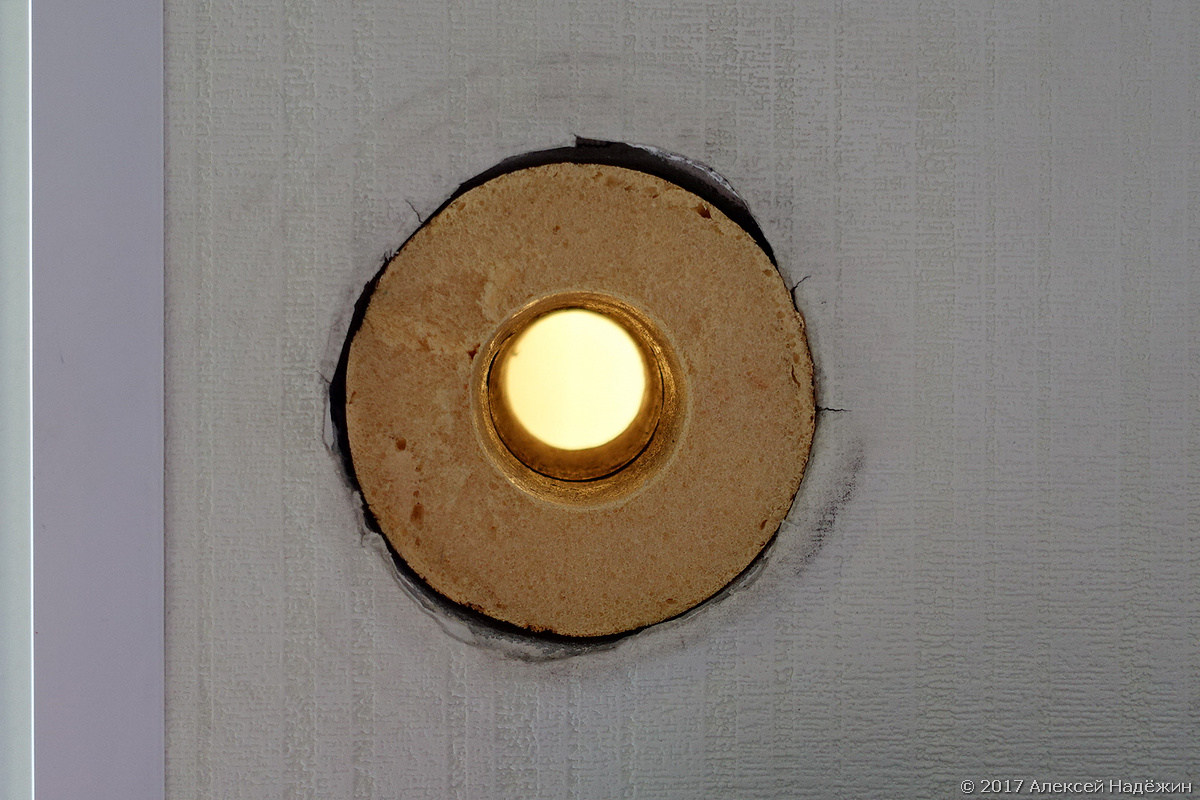

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.

За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.

В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.

Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

© 2017, Алексей Надёжин

Tags:
Hubs:
AdBlock has stolen the banner, but banners are not teeth — they will be back

More

Ads

Источник

Приточная вентиляция в квартире дёшево и сердито.

Рекомендуем: детали дымохода

принудительная вентиляция в квартире своими руками

Как сделать вентиляцию приточную, вытяжную

Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дороги.

Поэтому многие владельцы жилья, сталкиваясь с нехваткой чистого воздуха в квартире, пытаются самостоятельно решить проблему. Они сооружают принудительную вентиляцию своими руками. Простая на первый взгляд задача «как правильно сделать принудительную вентиляцию» таит множество подвохов. Недостаточно лишь подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов принудительной вентиляции, их грамотное размещение и компоновка.

О принудительной вентиляции

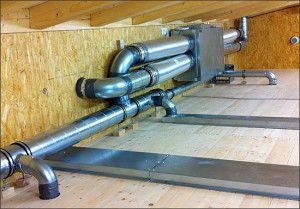

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

  • приточной;
  • вытяжной;
  • приточно-вытяжной.

По способу доставки воздуха:

  • с воздуховодами;
  • без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

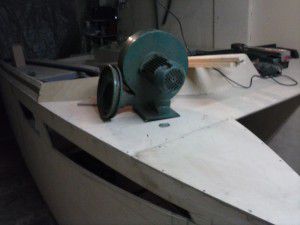

вентилятор «улитка» очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

  • Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
  • Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;

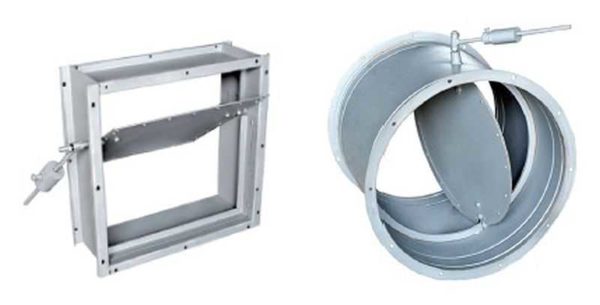

  • Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
  • Вентиляторы. Создают постоянный напор воздуха в вентканалах;
  • Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
  • Калориферы. Обогревают приточный воздух зимой;
  • Вентканалы или воздуховоды – трубы, по которым двигается воздух;
  • Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Выбор схемы принудительной вентиляции

  1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
  2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
  3. Принудительная приточная вентиляция с подогревомвоздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
  4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

  • Производительность;
  • Мощность и число вентиляторов;
  • Уровень шума;
  • Сечение воздуховодов;
  • Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Назначение комнаты Температура зимой Объем отводимого воздуха или кратность
Отток
Спальня, гостиная 20 3 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел 25 25 кубометров в час
Туалет 18 25 кубометров в час
Ванная комната 25 25 кубометров в час
Кладовка 18 1,5 (кратность)

Расчет по площади

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

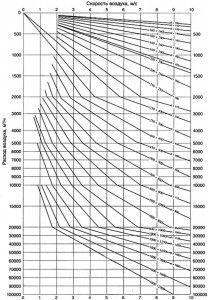

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны внешней стены, а на противоположной стене 1 или 2 вытяжных.

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

Спрятать приточные отверстия можно за шторы, под диван или шкаф, между уровнями потолка. Вытяжные решетки необходимо размещать как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Выбор оборудования для принудительной вентиляции

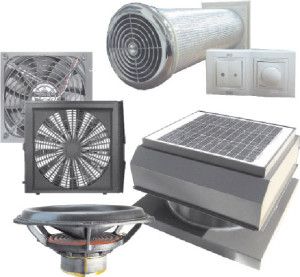

приблизительный набор компонентов для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

  • Недорогие системы, собранные из разрозненных компонентов;
  • Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

Место установки

распределение вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

Варианты:

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Главное правило: воздух перемещается из чистых помещений (спальни, гостиные) к грязным (кухня, санузел).

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнаты Подача Отток
Гостиная 200 кубометров/ч 200
Спальня 250 кубометров/ч 200
Коридор 50
Кухня 100 кубометров/ч 150
Совмещенный санузел 50 кубометров/ч автономная
Всего (необходимый минимум) 600 кубометров/ч 600

Принудительная приточная вентиляция своими руками

  1. своими руками можно собрать вполне профессиональную вентиляционную систему

    Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

  2. Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
  3. Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
  4. Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
  5. На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
  6. Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
  7. Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
  8. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Принудительная вытяжная вентиляция своими руками

Организовать принудительную вытяжную вентиляцию значительно проще, нежели приточную.

Основа системы – это вытяжной вентилятор. Самые удобные полуавтоматические с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

Вентилятор устанавливают на выходе вентканала в туалете или ванной комнате и прикрепляют к стене дюбелями или саморезами. К распределительной коробке подводится провод, в удобном месте устанавливают выключатель.

Кабель можно уложить в специально выдолбленную канавку в стене или прикрыть пластиковым коробом.

Подключить вентилятор к электросети очень просто, к устройству прилагается схема. Если вентилятор устанавливается во влажном помещении, соединения закрепляются клеммами, а не методом скрутки.

Видеоролик о том, как самостоятельно сделать принудительную вытяжную вентиляцию в ванной комнате:

Источник

Смотрите также: назначение шибера

Комментировать
0
24 просмотров
Комментариев нет, будьте первым кто его оставит
