Сервопривод для отопления – основа «умной» отопительной системы

В прошлом к отопительным системам не выдвигались особо жесткие требования – достаточно было того, что в комнате тепло. Современная отопительная система должна помимо надежности обеспечивать еще и возможность регулировки температуры в широком диапазоне. Сервопривод как раз и предназначен для того, чтобы сделать отопление максимально отзывчивым, он позволяет регулировать температуру в комнате с точностью до градуса

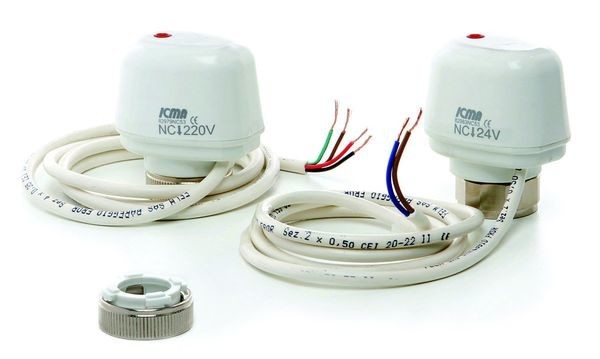

Устройство отличается компактными размерами

Сфера применения

В отопительной системе его можно установить в разных местах, например, при необходимости регулирования поступления теплоносителя в отопительный прибор, он устанавливается на подающий трубопровод. А вот сервопривод заслонки отопителя позволит регулировать уже поступление воздуха в топку котла, то есть будет выполняться регулировка мощности отопителя (читайте также статью “Современное отопление Терем – высокое качество по доступной цене”).

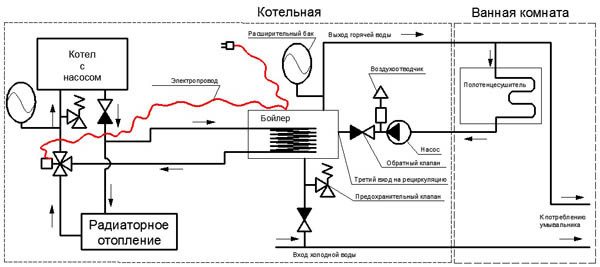

На схеме трехходовой клапан установлен на обратке

Регулировка температуры в помещении чаще всего выполняется двумя способами:

  • с помощью терморегуляторов – оптимальный вариант в случае, если используются радиаторы отопления. В таком случае регуляторы устанавливаются перед каждой батареей и автоматически регулируют поступление в радиатор теплоносителя;
  • с помощью сервопривода – чаще всего используется при необходимости регулировки температуры теплых полов.

Обратите внимание! Сервоприводы можно установить на гребенку коллектора отопления вместо обычных термоголовок.

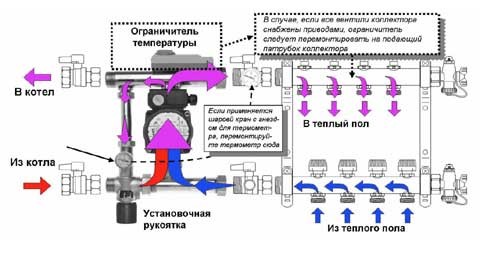

Один из вариантов схемы подключения теплого пола

В случае с теплыми полами особенно важно удерживать теплоноситель не выше определенной температуры. Если, например, регулировать подачу теплоносителя с помощью обычных терморегуляторов, то при пуске системы может возникнуть ситуация, когда в трубы пойдет горячая вода. В результате по полу будет просто некомфортно ходить какое-то время, а возможен и выход из строя части труб.

Установка сервопривода с 3-ходовым клапаном до коллектора позволит избежать этого. Обычно так и поступаю, тем более что цена такого устройства минимальна.

Подробнее о конструкции

Сервоприводы по конструкции можно разделить на 2 группы устройств – электромеханические и электротермические. В первых используется механическое зацепление для того, чтобы привести в движение какую-то деталь. В электротермических устройствах вместо этого используется свойство жидкости (газа, твердого вещества) изменять объем при нагревании, их и используют в системах отопления.

При выборе конкретной модели нужно знать используемые обозначения, могут встречаться такие варианты как:

  • нормально открытый/закрытый;
  • напряжение 230 или 24 В.

С напряжением все понятно – 230 В подразумевают питание устройства от сети, а 24 В – от батареек. А вот открытый/закрытый напрямую связаны с режимом работы и сферой применения прибора.

  • нормально закрытый тип при замыкании цепи пускает воду по участку трубы, именно такой тип и используется в отоплении;
  • нормально открытый – наоборот, при замыкании цепи перекрывает движение вещества по трубе, такие устройства используются в основном в кондиционерах, холодильном оборудовании.

Устройство и принцип действия

Основным элементом этого устройства можно назвать герметичную камеру с гофрированной стенкой. Внутри этой камеры может находиться газ, жидкость, либо твердое вещество – при нагревании оно будет изменять размеры сильфона (герметичной камеры) и регулировать ток вещества по трубе.

Во время работы термостат, расположенный в любой точке помещения сигнализирует сервоприводу о том, что температура превышает оптимальную. Цепь замыкается и через него начинает течь ток.

При этом происходит нагрев сильфона и его удлинение. При удлинении сильфон начинает давить на шток клапана, уменьшая проходное отверстие в трубе.

Основные элементы сервопривода: 1 – гайка; 2 – пружина; 3 – герметичная камера (сильфон); 4 – светодиоды; 5 – дополнительный контакт; 6 – кабель

Конструкция подпружинена, так что после того, как цепь опять разомкнется и сильфон остынет, пружина вернет толкатель в исходное положение, а проходное отверстие увеличится в размерах.

Особенности установки

При самостоятельной установке сервопривода инструкция будет выглядеть следующим образом:

  • сперва в комнате устанавливается термостат – он будет фиксировать изменение температуры воздуха;
  • затем устанавливается двух- или трехходовой клапан (особенности каждого из видов клапанов рассмотрены ниже);
  • непосредственно на клапан устанавливается сервопривод и соединяется с термостатом. На устройство подается питание.

Обратите внимание! В 4-жильных сервоприводах 1 контакт предусмотрен для возможного подключения других устройств.

Если все работы по подключению выполнены правильно, то на головке сервопривода должен загореться светодиод, по его цвету можно судить о положении:

  • синий цвет говорит о том, что на данный момент устройство обесточено, то есть оно находится в открытом состоянии;
  • зеленый индикатор сообщает о подаче напряжения на устройство, то есть сервопривод закрыт.

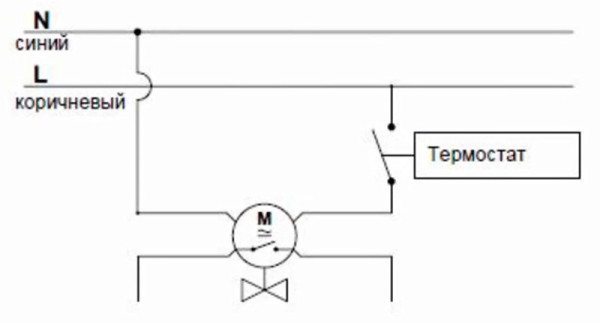

На схеме показан вариант, когда клапан открыт, то есть устройство обесточено

Использование двух- и трехходовых клапанов

Сервопривод может использоваться с двух-, трех- и четырехходовыми клапанами. В системах отопления чаще всего используются первые 2 типа клапанов.

Двухходовые клапаны с сервоприводом, как правило, устанавливаются перед радиаторами. Такое устройство имеет только вход и выход, а изменение проходного отверстия позволяет регулировать прохождение теплоносителя через клапан. Установка регулирующего устройства выполняется своими руками.

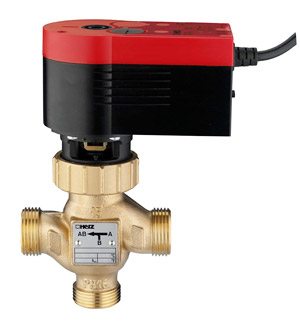

На фото – пример установки на 3-ходовой клапан

Трехходовые предоставляют гораздо больше возможностей. Установка сервопривода позволяет не только регулировать ток теплоносителя через него, но и при необходимости изолировать отопительные контуры друг от друга.

Принцип работы 3-ходового клапана с сервоприводом

Обратите внимание! Разделение отопительных контуров просто необходимо при использовании обычного радиаторного и низкотемпературного отопления (теплый пол).

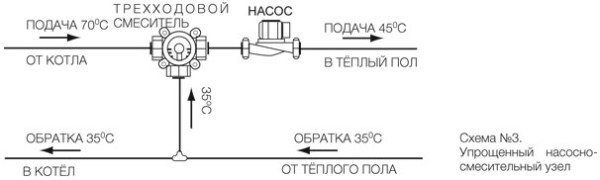

На схеме показан подмес воды из обратки в подающую трубу

При терморегулировке сервопривод на 3-ходовом клапане может, например, организовать подмес в подающую трубу воды из обратки. Это дает 100%-ную гарантию, что слишком горячий теплоноситель не попадет в отопительный прибор.

Подведение итогов

Использование сервоприводов позволяет достичь высокой гибкости регулировки отопительной системы. При этом стоимость такого устройства невысока, а простота установки только добавляет ему популярности. Такая система отопления позволит адекватно и быстро реагировать на малейшее изменение температуры в доме (см.также статью “Установка отопления: советы по выбору компонентов автономной системы”).

На видео показан пример установки сервопривода на коллектор отопления.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Источник

Смесительный узел для тёплых полов на трёхходовых клапанах

Смотрите также: коптилка сделать дома горячего копчения

принцип работы сервопривода для системы отопления

Правила выбора сервопривода для теплого пола

Cервопривод для коллектора теплого водяного пола

Среди многочисленного оборудования, которое участвует в работе систем отопления «теплый пол» можно обнаружить небольшой приборчик, играющий важнейшую роль в управлении и в регулировке отопительной системы. Это сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна.

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

Существующие виды сервоприводов на сегодняшний день

Среди существующих на сегодняшний день регуляторов, получивших распространение в быту, встречаются следующие сервоприводы. Все приборы можно разделить на несколько видов. Каждая разновидность отличается принципом действия и функционалом. По типу конструкции устройства бывают двух видов:

По названиям можно судить о принципе действия. Для закрытых сервоприводов характерным является открытое положение при отсутствии питания. Поступающие сигнал приводит в действие механическую часть, перекрывая доступ воды в систему. Для устройств открытого вида, принцип действия в обратном порядке. В обычном состоянии сервопривод закрыт, только с поступлением сигнала механическая часть приводится в действие, открывая поступление воды в трубопровод. О том, какой вид лучше подходит для бытового использования, судить вам, оценивая возможности собственной системы обогрева и климатические условия за окном. Чаще всего используются у нас в стране нормально открытые сервоприводы.

На заметку: при выходе из строя прибора, теплоноситель в трубопроводе продолжает циркулировать, оставляя пол теплым на определенное время. Такая особенность особенно актуальная для загородных домов, расположенных в холодной климатической зоне.

По способу питания сервомоторы делятся на приборы, питающиеся постоянным поток напряжением 24В и устройства, подключаемые к обычной электросети переменного тока напряжением 220В. Сервоприводы с питанием в 24В оснащаются инверторами.

Нередко потребители используют еще один, достаточно редкий вид устройств. Речь идет о приборах, которые выставляются в нормальное положение в зависимости от технологических требований отопительной системы. Такие сервоприводы называются универсальными и могут менять функциональность с нормально открытого состояния на нормально закрытое состояние, и наоборот.

Подключить к коллектору можно все три вида сервомоторов. Единственное условие, правильная настройка, балансировка и условия эксплуатации отопительной системы.

Критерии выбора вида сервопривода

В данном разделе постараемся ответить на вопрос. На чем основывается выбор приборов того или иного вида.

Если вырешили оснастить свою отопительную систему «теплый водяной пол» сервоприводами, учитывайте параметры эксплуатации вашего отопления. В каком положении большую часть времени должен находиться клапан. В той ситуации, когда для вас теплый пол является основным вариантом обогрева жилых помещений, когда горячий теплоноситель постоянно поступает в трубопровод, делайте ставку на сервомотор нормально открытый. Такой вид является идеальным в условиях длительного отопительного сезона.

На заметку: при перебоях с электрическим снабжением, выход прибора из строя не остановит циркуляцию теплой воды в отопительных водяных контурах. Теплый пол будет продолжаться снабжаться теплоносителем подготовленной водой.

Для регионов с теплым климатом подойдет сервомотор нормальный закрытый. Если вам не страшна размораживание отопительного контура, и вы периодически включаете напольный обогрев, этот прибор будет вполне справляться со своими функциями.

Важно! Сервопривод для теплого пола с плавной настройкой имеют регулятор электронного типа. Такие устройства более точно реагируют на изменения температуры потока теплоносителя, плавно переводя шток в необходимое положение. Сервомоторы с плавной настройкой рассчитаны на теплые полы, в которых часто приходится выполнять дозировку объема поступающего потока.

В большинстве случае подобные устройства в домашних системах отопления с греющими полами не используются. Поэтому при покупке, обратите внимание, требуется или нет к прибору монтаж электронного регулятора. Если в инструкции написано что такое оснащение необходимо, значит, вы имеете дело с электронным сервоприводом. Скажем сразу, такой прибор использовать в домашних условиях нецелесообразно и нерентабельно.

Обязательно прочтите: как сделать водяной пол от газового котла?

Устройство и принцип работы сервомоторов


Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

На заметку: вещество, помещенное внутрь цилиндра – толуол, обладающее высокими термодинамическими характеристиками. Электрическим нагревательным элементом выступает нихромовая нить.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу.

Для справки: при выборе модели сервопривода обратите внимание на параметры нагревательного элемента и время нагрева жидкости, указанные в паспорте прибора.

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Для справки: горячий на ощупь сервомотор означает, что в данном случае прибор закрыт и отключен. Если прибор на ощупь прохладный, следовательно, клапан открыт, теплоноситель нормально циркулирует по водяным контурам теплого пола.

Установка сервопривода. Особенности и нюансы

Перед монтажом сервопривода определитесь, с каким типом термостата прибору придется взаимодействовать. В случаях, когда термостат контролирует работу одного водяного контура, оба прибора напрямую связываются между собой проводами. Когда речь идет об использовании мультизонального термостата, прибора, обслуживающего сразу несколько трубопроводов, подключение сервомоторов осуществляется следующим образом.

Что бы правильно присоединить все провода и клеммы, используются коммутатор теплого пола. В функции этого устройства входит подключение и соединение устройств различного назначения в единую цепь. Помимо распределительной и связующей функции, коммутатор играет еще роль и предохранителя. В ситуациях, когда закрыты все отсекающие клапаны водяных контуров, коммутатор отключает питание циркуляционного насоса.

Коммутатор очень удобен в тех случаях, когда теплые полы работают от автоматизированного автономного газового котла. Рисунок показывает, каким образом подключаются термостаты и сервоприводы к единой системе управления.

Место установки сервопривода, термостатический клапан, устанавливаемый на коллектор.

Важно! При работе системы отопления теплые полы от твердотопливного котла, такая функция коммутатора, как отключение насоса, чревата остановкой самого нагревательного прибора. Установка байпаса и перепускного клапана позволит вам избежать остановки насоса и работы нагревательного прибора в холостую.

Выводы

Следует отметить, что благодаря появлению современных устройств и приспособлений, управление и регулировка теплых полов стала  обыденным и простым процессом. Конструкция многих приборов, используемых для работы отопительных контуров, особой сложностью не отличается. Понятен и принцип работы многих узлов и агрегатов. Это можно с уверенностью сказать и о сервоприводах. Приборы в большинстве своем надежны, практичны и удобны в эксплуатации. Благодаря сервомоторам стало возможным полностью автоматизировать систему управления теплыми полами, сделать условия использования отопительного оборудования простым и понятным.

Выбирая вариант попроще, можно обойтись установкой обычных регулирующих кранов. Автоматические регуляторы, термодатчики и сервоприводы, категория устройств, работающих на ваш комфорт и безопасность. Установка дополнительных приборов, таких как коммутатор и перепускной клапан, сделают вашу систему отопления максимально эффективной и безопасной.

Источник

Сервопривод для отопления

Читайте также: полезные камни для бани

принцип работы сервопривода для системы отопления

Cервопривод для коллектора теплого водяного пола

Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан — это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Существуют также термоприводы, которых тоже называют сервоприводами.

Подробнее: Сервопривод коллекторный. Выбор и правила подключения.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

Такой сервопривод делает ESBE 99K2 подробнее: Трехходовой клапан с сервоприводом ESBE

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Подробнее об этом: Трехходовой клапан для перенаправления движения теплоносителя

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.
