Рекуператор воздуха. Виды и принцип работы.

Рекуператор воздуха вызывает интерес уже не только у озадаченных состоянием экосистемы, но и попросту желающих сэкономить людей. Мы расскажем, какую выгоду сулят установки рекуперации, как они функционируют и в чём особенность монтажа такой системы в собственном доме.

О принципе рекуперации

Термин рекуперация происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции под этим понятием подразумевается передача тепла от вытяжного воздуха приточному без смешивания двух потоков. Первоначально интерес к устройствам рекуперации диктовался преимущественно тенденциями новаторства и перспективами экологической безопасности. Позже стало понятно, что это по-настоящему действенный способ оптимизировать энергетическую эффективность здания.

   Принцип работы рекуператора воздуха

Принцип возвратного теплообмена имеет количественное выражение. Эффективность теплопередачи тепла растёт вместе с повышением разницы температур. Также ввиду отсутствия смешивания потоков очевидно, что полноценная работа устройства возможна только при достаточно высоком отношении площади теплового контакта к массе проходящего через рекуператор воздуха.

По сути и принципу действия каждый рекуператор — это экономайзер, собирающий отходы низкопотенциальной энергии и направляющий их для совершения полезной работы. Для рекуперации тепла не свойственен высокий КПД, однако в хорошо утеплённых зданиях утечки тепла через вентиляцию относятся к основным потерям, поэтому их сокращение — важнейшая задача для обеспечения как можно более низкого теплового баланса.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

   Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

   Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

   Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий.

Q = S · v · 3600

где:

  • Q — пропускная способность вентканала, м3/ч;
  • S — площадь сечения канала, в м2;
  • v — скорость потока, м/с.

Kt = (T3 – T1) / (T2 – T1)

где:

  • Kt — коэффициент эффективности рекуператора по температуре;
  • T1 — температура наружного воздуха, °C;
  • T2 — температура воздуха в помещении, °С;
  • T3 — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м3/ч·м2 или 30 м3/ч на каждого человека при норме обеспеченности пространством менее 20 м3/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Монтаж рекуператора

Сама установка и подключение рекуператора ограничиваются его механическим креплением к капитальной поверхности и стыковкой с общим вытяжным и приточным каналами. После этого места соединений герметизируются, а сам рекуператор облачается в специальный корпус, выполняющий одновременно функцию теплозащиты и шумопоглощения.

Гораздо сложнее дело обстоит с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется прокладка двух воздуховодов в каждую жилую комнату для забора и подачи воздуха. При этом важно рассчитать живое сечение вентиляционных решёток и правильно подобрать раструбы, чтобы избежать возникновения дополнительных шумов.

   Установка приточно-вытяжной вентиляции

В структуре общедомовой вентиляции рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и санузлов обычно устраиваются в обход теплообменника из-за чувствительности последнего к грязному воздуху и высокой влажности. На такой случай можно рекомендовать установку дополнительного узла фильтрации воздуха с жироулавливающими и дисперсными фильтрами. Также можно сделать выбор в сторону многоканальных рекуператоров, конструкцией которых предусмотрено подключение вспомогательного контура вентиляции для технических помещений.



Смотрите также по теме:

Фанкойл. Новый уровень комфорта в помещении!

Повышение энергосбережения в бизнесе. Современный подход к технологиям.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

Источник

Как работает Рекуператор? Процесс Рекуперации. Вентиляция PRANA

Статья по теме: электрическая коптильня своими руками

принцип работы рекуператора

Рекуператор воздуха. Виды и принцип работы.

Рекуператоры воздуха для дома: типы и устройство установок, параметры выбора

Экология потребления. Усадьба: Потери тепла – серьезная проблема, с которой борется строительная наука. Эффективные утеплители, герметичные окна и двери решают ее лишь частично. Можно существенно снизить утечку тепла через стены, окна, крышу и пол. Несмотря на это у энергии остается еще один широкий путь для «побега». Это вентиляция, без которой невозможно обойтись в любом здании.

Потери тепла – серьезная проблема, с которой борется строительная наука. Эффективные утеплители, герметичные окна и двери решают ее лишь частично. Можно существенно снизить утечку тепла через стены, окна, крышу и пол. Несмотря на это у энергии остается еще один широкий путь для «побега». Это вентиляция, без которой невозможно обойтись в любом здании.

Получается, что зимой мы тратим драгоценное топливо на нагрев помещений и при этом непрерывно выбрасываем тепло на улицу, впуская холодный воздух.

Решить проблему энергосбережения можно с помощью рекуператора тепла. В этом устройстве теплый комнатный воздух нагревает уличный. Так достигается немалая экономия средств на отопление (до 25% от общей суммы затрат).

В летний период, когда на улице стоит жара, а в доме работает кондиционер, рекуператор тоже приносит пользу. Он охлаждает горячий входящий поток, снижая затраты на кондиционирование.

Давайте поближе познакомимся с бытовыми рекуперационными установками, чтобы иметь представление об их устройстве, достоинствах и особенностях выбора.

Виды, принцип работы и устройство рекуператоров

Идея использовать тепло комнатного воздуха для подогрева уличного оказалась очень плодотворной. Она была положена в основу работы всех рекуператоров.

На сегодняшний день используется три вида подобных устройств:

  • пластинчатые;
  • роторные;
  • рециркуляционные водяные.

Самые распространенные и простые по конструкции – пластинчатые рекуператоры. Они энергонезависимы, компактны, надежны в работе и имеют достаточно высокий КПД (40-65%).

Основная рабочая часть такого устройства – кассета, внутри которой установлены параллельные пластины. Выходящий из помещения и входящий в него воздух рассекается ими на узкие потоки, каждый из которых идет по своему каналу. Теплообмен происходит через пластины. Уличный воздух подогревается, а комнатный остывает и выбрасывается в атмосферу.

Принцип работы пластинчатого рекуператора

Главный недостаток пластинчатых установок – обмерзание в сильные морозы. Конденсат, оседающий в рекуперационном блоке, превращается в лед и резко снижает производительность устройства. Для борьбы с этим явлением было найдено три способа.

Первый – установка клапана байпаса. Получив сигнал от датчика, он пускает холодный поток в обход блока. Через пластины идет только теплый воздух, размораживающий наледь. После оттаивания и отвода конденсата клапан восстанавливает штатную работу системы.

Второй вариант – использование пластин из гигроскопичной целлюлозы. Вода, оседающая на стенках кассеты, впитывается в них и проникает в каналы, по которым движется приточный воздух. Так решается сразу две задачи: устранение конденсата и увлажнение.

Третий способ состоит в предварительном нагреве холодного потока до температуры, исключающей замерзание воды. Для этого в подающий вентиляционный канал ставят ТЭН. Необходимость в нем возникает при температуре уличного воздуха ниже -10С.

В последние годы на рынке появились пластинчатые реверсивные установки. В отличие от прямоточных устройств они работают в два такта: первый – выпуск теплого воздуха на улицу, второй – всасывание холодного через прогретый блок.

Принцип работы реверсивной установки

Еще один вид установок — роторные рекуператоры. КПД таких устройств существенно выше, чем у пластинчатых (74-87%).

Принцип действия роторной установки заключается во вращении кассеты с ячейками в потоке входящего и выходящего воздуха. Двигаясь по кругу, каналы поочередно пропускают теплый внутренний и холодный наружный потоки. Влага в этом случае не замерзает, а насыщает приточный воздух.

Следует отметить, что приточно-вытяжная установка с рекуператором роторного типа позволяет плавно регулировать теплоотдачу. Делается за счет изменения скорости вращения кассеты. Основной недостаток роторных систем — высокая стоимость обслуживания. По надежности они также уступают пластинчатым.

Следующий вид — рециркуляционная водяная установка. Она самая сложная по конструкции. Передача тепла здесь выполняется не через пластины или ротор, а с помощью антифриза или воды.

Первый жидкостно-воздушный теплообменник ставится на вытяжном канале, а второй на всасывающем. Работа идет по принципу калорифера: комнатный воздух нагревает воду, а она греет уличный.

КПД такой системы не превышает показателей пластинчатых рекуператоров (50-65%). Высокая цена, которую приходится платить за сложность конструкции, оправдывается единственным преимуществом: блоки такой установки можно разместить не в одном корпусе, а на отдаленных друг от друга участках приточно-вытяжной вентиляции. Для мощных промышленных систем это имеет большое значение. В небольших зданиях такие устройства не ставят.

Особенности выбора рекуператора

Познакомившись с особенностями работы рекуператорных установок, пора перейти к практической части – критериям выбора для выполнения конкретных задач.

Первое, на что нужно обратить внимание – способ монтажа. В рабочее положение бытовая приточно-вытяжная вентиляция с рекуперацией тепла может быть установлена несколькими способами:

  • Внутри стены. Корпус монтируется в предварительно пробуренное отверстие. С наружной стороны ставится колпак, с внутренней — решетка и блок управления.

  • Внутри помещения. Установка навешивается на стену. Снаружи ставится решетка или колпак.

  • Наружное размещение. Преимущества такого решения очевидны: минимум шума и экономия места. Канальное устройство прибора позволяет размещать его на балконах и лоджиях, а также просто на фасаде здания.

Еще один параметр, который нужно учесть при покупке – количество вентиляторов. Бюджетные рекуператоры воздуха для дома оснащаются одной вентиляционной установкой, работающей и на приток, и на вытяжку.

Более дорогие устройства имеют 2 вентилятора. Один из них закачивает, а другой выбрасывает воздух. Производительность таких приборов выше, чем одновентиляторных.

При покупке также следует обращать внимание на наличие электрического нагревателя. С его помощью исключается обмерзание кассеты и повышается нижний температурный предел работы устройства.

Функция климат-контроль. Позволяет точно задать температуру, до которой рекуператор будет нагревать воздух.

Возможность регулирования влажности. Этот параметр существенно влияет на комфорт микроклимата. Стандартный рекуператор пересушивает воздух, забирая из него влагу.

Наличие или отсутствие фильтра. Дополнительная опция, положительно влияющая на санитарные характеристики воздушной смеси.

Важный параметр, требующий внимания – температура перекачиваемого воздуха. В разных моделях ее значение может существенно отличаться. Максимально широкий диапазон рабочих температур от -40 до +50С у бытовых устройств встречается редко.

Поэтому кроме учета оптимальной производительности в м3/час, при покупке выбирайте прибор, который сможет полноценно работать в ваших климатических условиях.

Расчет производительности

Детальные расчеты работы рекуператоров в системе приточно-вытяжной вентиляции достаточно сложны. Здесь приходится учитывать множество факторов: кратность воздухообмена в помещениях, сечение каналов, скорость движения воздуха, необходимость установки глушителей и т.д. Грамотно выполнить такую задачу способны только опытные инженеры.

Рядовой потребитель может воспользоваться упрощенной методикой для того, чтобы правильно сориентироваться при покупке устройства.

Производительность рекуператора напрямую зависит от санитарной нормы расхода воздуха на 1 человека. Ее среднее значение составляет 30 м3/час. Поэтому, если в квартире или частном доме постоянно проживают 4 человека, то производительность установки должна быть не менее 4х30=120 м3/час.

Собственная электрическая мощность бытовых рекуператоров невелика (25-80 Вт). Она определяется уровнем энергопотребления канальных вентиляторов. В установках с электродогревом входящего потока ставятся ТЭНы общей мощностью от 0,8 до 2,0 КВт.

Популярные марки и ориентировочные цены

Подбирая бытовой рекуператор, следует ориентироваться на производителей и модели, заслужившие высокие оценки покупателей. В качестве примера можно привести продукцию зарубежных компаний Electrolux (Электролюкс), Mitsubishi (Мицубиси), Marley (Марлей).

Рекуператор для небольших помещений Mitsubishi Electric VL-100EU5-E. Расход воздуха 105 м3/ч. Цена от 21 000 руб.

Популярная модель от фирмы Electrolux. Ориентировочная розничная цена от 42 000 руб.

Ценники 2017 года на бытовые установки данных брендов стартуют с отметки в 22 000 рублей и заканчиваются на уровне 60 000 рублей.

MARLEY MENV-180. Расход воздуха 90 м3/час. Стоимость от 27 500 руб.

Хорошо зарекомендовало себя оборудование российских и украинских компаний Vents (Вентс), Vakio (Вакио), Прана и Зилант. Не уступая зарубежным аналогам в производительности и надежности, зачастую они оказываются доступней.

Установка Vakio. Производительность 60 м3/ч в режиме рекуперации, до 120 м3/ч в режиме приточной вентиляции. Цена от 17 000 руб.

Ориентировочная стоимость систем рекуперации воздуха данных фирм (производительность от 120 до 250 м3/час) составляет от 17 000 до 55 000 руб.

Prava 200G. Приток — 135 м3/ч, вытяжка — 125 м3/ч. Рекомендуемая площадь для обслуживания системой до 60 м2.

Характер отзывов о рекуператорах воздуха в большинстве своем положителен. Многие владельцы отмечают, что с их помощью была решена проблема избыточной влажности, вызывавшая появление плесени и грибка в помещениях.

В расчетах срока окупаемости данного оборудования приводятся цифры от 3 до 7 лет. Данных инструментальных замеров по поводу реальной экономии энергоносителей на форумах, посвященных данной тематике мы не нашли.

Кратко о самостоятельной сборке

В большинстве фото и видеоинструкций по самостоятельному изготовлению рекуператоров рассматриваются пластинчатые модели. Это самый простой и доступный вариант для домашнего мастера.

Главная часть конструкции – теплообменник. Его делают из оцинкованной стали, нарезая ее в виде пластин размером 30х30 см. Для создания каналов на краях и посередине каждой секции с помощью силикона наклеивают пластиковые полосы толщиной 4 мм и шириной 2-3 см.

Собирают теплообменник, накладывая и поочередно поворачивая пластины на угол в 90 градусов относительно друг друга. Так получают изолированные каналы для встречного движения холодного и теплого воздуха.

После этого под размеры теплообменника изготавливают корпус из металла, ДСП или пластика. В нем делают четыре отверстия для подачи воздуха. В два из них ставят вентиляторы. Теплообменник разворачивают под углом в 45 градусов и закрепляют его в корпусе.

Завершает работу тщательная герметизация всех монтажных стыков силиконом.

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econe

Источник: https://econet.ru/

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ: , чтобы видеть ЛУЧШИЕ материалы у себя в ленте!

рекуперациявентиляциядомрекуператор

Источник

Вентиляция в частном доме и квартире. Полный обзор: Бризер, рекуператор, отопление, кондиционер

Читайте также: банные камни

принцип работы рекуператора

Принцип работы рекуператора

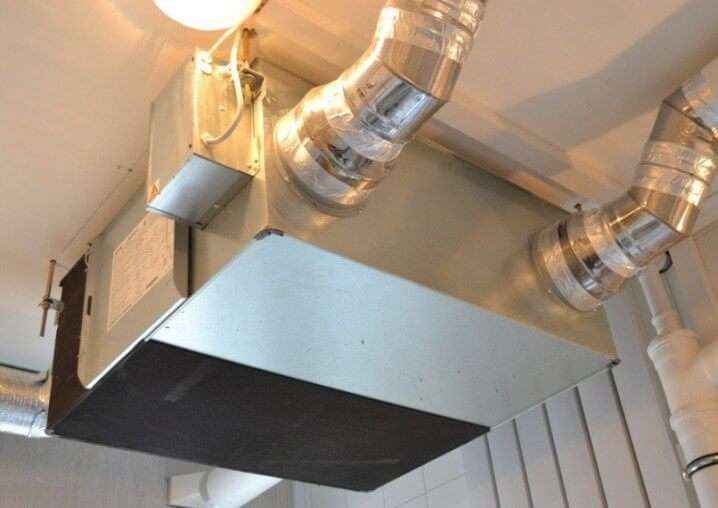

Что такое рекуператор воздуха

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

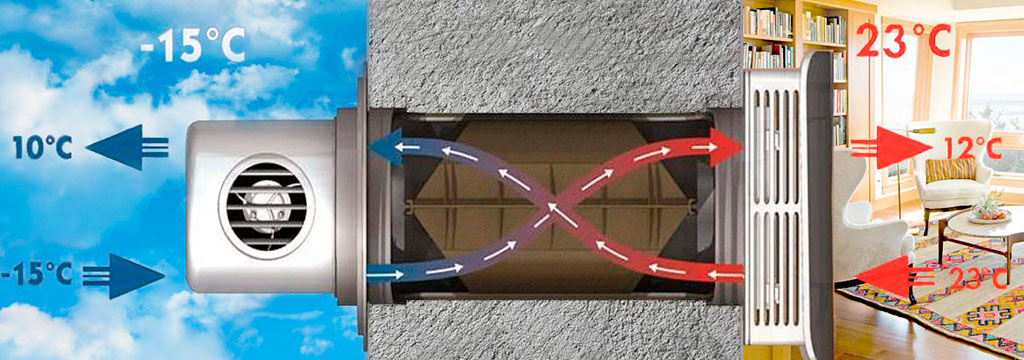

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.

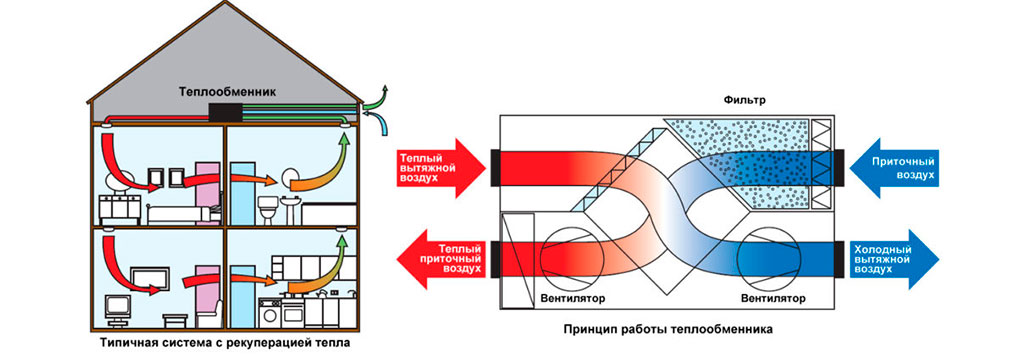

Подробнее о принципе работы оборудования

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

  • отработанный воздух собирается с помощью воздуховодов;
  • вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу

Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

  • эффективность до 75%;
  • длительный срок беспроблемной эксплуатации системы;
  • невысокая стоимость оборудования;
  • простое обслуживание системы.

Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

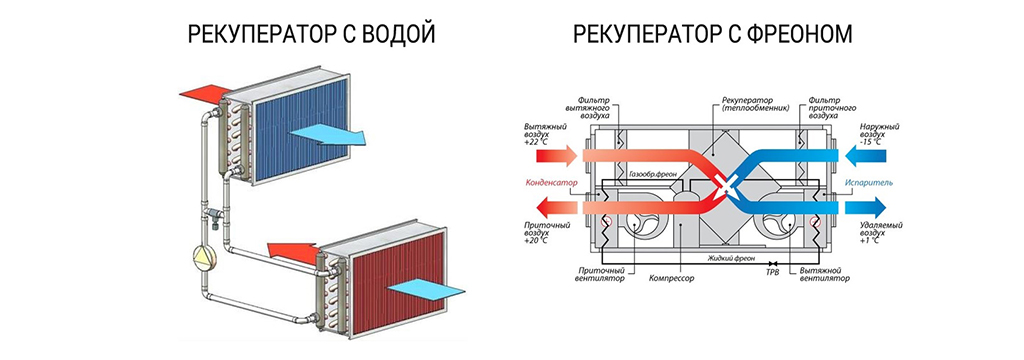

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.
В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.
Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

  • Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
  • Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
  • Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
  • Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
  • Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
  • Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.

Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

Заказать проект и монтаж вентиляции

Менеджеры нашей компании всегда готовы ответить на Ваши вопросы.
Заказать проект Вы можете несколькими способами:

  1. По телефону: +7 (495) 916-52-14
  2. Отправить письмо в проектный отдел на e-mail: po@mosng.ru
  3. Отправить заявку на сайте

Заказать проект

Источник
