Принцип работы кондиционера сплит-системы

Как устроен кондиционер (сплит-система)

Кондиционер – это прибор для регулировки и сохранения оптимальной температуры в бытовых помещениях, строительных объектах, на транспорте и других местах нахождения людей. Наиболее популярными являются климатизеры компрессионного вида: они как охлаждают воздух, так его и нагревают.

Устройство кондиционера

В основе работы устройства находится способность впитывать в себя тепло при испарении и выводить его при конденсации. Рассмотрим более наглядно, как происходит эта процедура в сплит – системе.

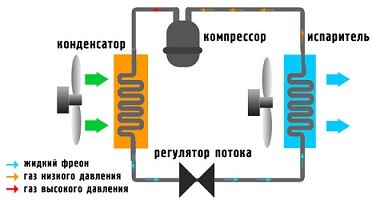

Принципиальная схема кондиционера

Главными составными частями данного агрегата является:

• Компрессор.
• Испарительный элемент.
• Вентиль терморегуляции.
• Вентиляторы.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.

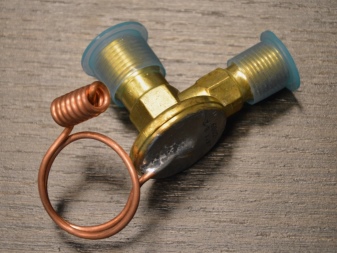

4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.

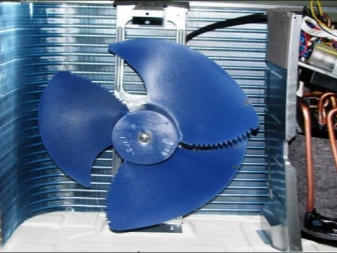

5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

ВАЖНО! В случае работы кондиционера в режиме нагнетания теплого воздуха, внешний модуль снабжается четырех ходовым клапаном, который управляется от внутреннего модуля. Он отвечает за изменение режимов подачи теплого и холодного воздушного потока.

Работа кондиционера в режиме обогрева

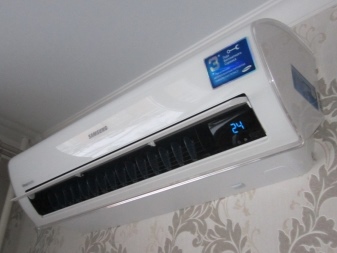

Внутренний блок

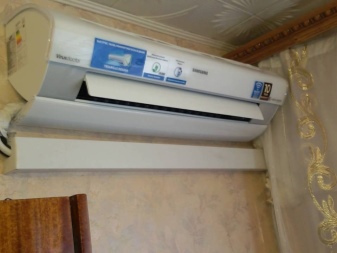

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

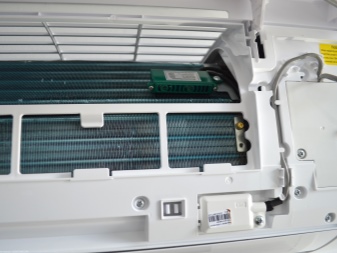

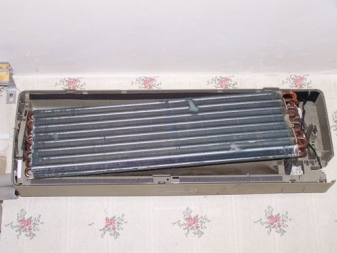

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

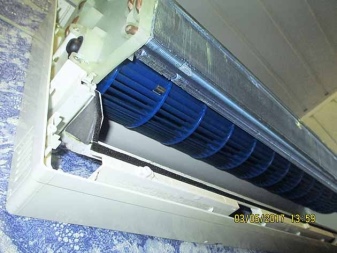

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

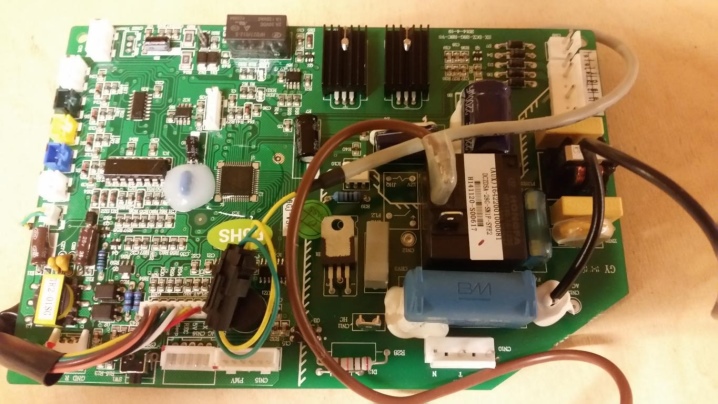

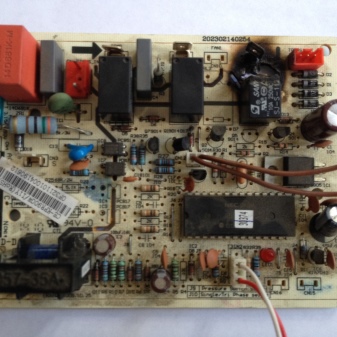

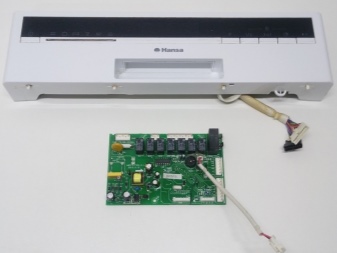

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

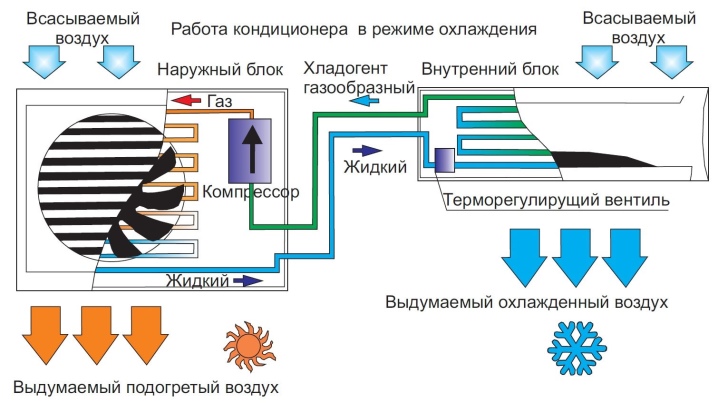

Работа кондиционера на холод

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

НА ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

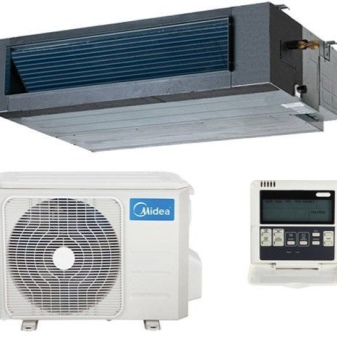

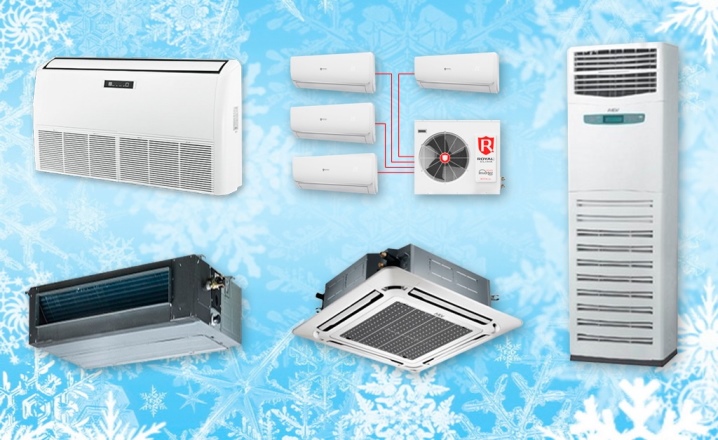

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

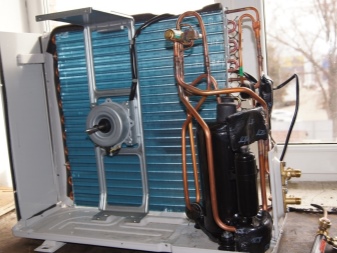

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах. Промышленные кондиционеры подразделяются на следующие системы:

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Схема чиллер-фанкойл 2

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

• Есть вероятность, что в этих устройствах размножаются вредные бактерии.
• Климатическое оборудование благоприятствует распространению вирусов.
• Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
• Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Охлаждение квартиры без кондиционераaeroclima.ru

Принцип работы кондиционера

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через блок охлаждения, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

• Компрессор, установленный во внешнем блоке, перекачивает газ из испарителя внутреннего блока, который находится в помещении — в конденсатор.
• В конденсаторе фреон обеспечивает отдачу тепла на улицу через теплообменник внешнего блока.
• Газообразный фреон становится жидким в результате охлаждения.
• Фреон переходит в дроссель, что приводит к понижению давления жидкого фреона. Часть жидкости переходит в газообразное состояние.
• Когда фреон оказывается в испарителе, осуществляется переход из жидкого состояния в газообразное. В результате, в комнату поступает холодный воздух.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Выходящий воздух из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного агрегата в непрерывной работе, но не на пределе возможностей, как в обычном кондиционере. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку он работает не рывками, а плавно. Плавность работы обеспечена отсутствием необходимости выключать устройство для экономии электроэнергии.

Инверторная модель будет экономичней, чем любое другое устройство, если она будет работать как минимум несколько часов без выключения. У инверторной модели есть  два блока — внешний и внутренний. В наружном установлен компрессор, система с фреоном, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Устройство и принцип функционирования сплит-системы

Основная особенность сплит-системы заключается в том, что испаритель и конденсатор здесь расположены не в одном блоке, но соединены трубками для обмена хладагентом. Во внешнем блоке установлены следующие элементы:

• дроссель;
• конденсатор;
• вентилятор;
• компрессор.

Как правило, внешний блок довольно громко работает, примерно на уровне 45 децибел. Он устанавливается на внешней части стены дома.

Во внутреннем корпусе сплит-системы находится испаритель, электронные схемы, воздушные фильтры. Внешний и внутренний блоки соединены между собой теплоизолированными трубками из меди. На рынке представлены модели сплит-систем, которые работают как на охлаждение, так и на нагрев воздуха. В зависимости от модели существует ограничения на работу при минусовой погоде. Обычно инверторные модели способны функционировать до -15ºC. Более дорогие модели обогревают помещение при температуре -25ºС.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры могут быть мобильными и стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагающийся внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на переработке воздуха, который находится внутри помещения.Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 5000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 7000 или 9000 BTU. Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт. Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-38 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы. Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате. Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут. Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Принцип работы автомобильного кондиционера.

Пишет dron983 в своём блоге.

Если честно то сначала не знал куда записать… Немного подумав решил опубликовать сюда. Лето приходит становится жарко и каждый водитель должен знать как устроен и принцип работы автомобильного кондиционера. Сегодня многие имеют в своих автомобилях кондиционеры. Но мало кто задумывался, как они работают. Для автолюбителей это всего лишь кнопка на приборной панели, которая в жаркий день дарит прохладу и свежесть. Давайте посмотрим устройство и принцип работы автомобильного кондиционера. История Самые первые климатические системы для автомобилей появились еще до Второй мировой войны. Стоила эта опция, как треть машины. В нашей стране, а точнее в отечественном автопроме, климатические системы стали устанавливать на «АвтоВАЗе» намного позже. В 1933 году в Соединенных Штатах эти устройства считались неотъемлемой частью жилых помещений. В 1936 году инженеры занялись разработкой систем охлаждения воздуха для различных транспортных средств. Первые климатические установки появились в автопоездах для пассажиров. Принцип работы кондиционера автомобильного был такой же, как и в холодильниках. Он не изменился и сегодня. Самый первый автомобиль, который комплектовался такой комфортной новинкой – Packard. Но монтаж обходился достаточно дорого – за 700 долларов можно было смело приобрести новую машину. Установка обходилась в 274 доллара – это одна треть стоимости. Среди неудобств этой первой модели выделялся большой объем системы. Установка занимала половину свободного места в багажнике, а автоматического управления еще не было. Эти приборы не получили хорошего отзыва и популярности. Их выпуск прекратился. В 1941 году к этой теме снова вернулись – это был американский Cadillac.Началась война и все разработки пришлось прекратить. Возобновить работу удалось лишь после войны. В 1954 году инженеры совершили революцию в производстве этих климатических систем для авто. Так, на моделях марки Nach-Kelvinator стали монтировать настоящий климат-контроль, состоящий из вентиляции и отопления. Также система включала в себя кондиционер и отопитель. Этот климат отличался значительно меньшими размерами и помещался под капотом. Эти устройства стали более популярны, и спрос на них постоянно рос. Принцип работы кондиционера автомобильного с тех пор не менялся. В начале 90-х годов в Штатах практически все авто, сходившие с конвейера, оснащались системами охлаждения воздуха. В нашей стране такие опции ставились лишь на авто членов правительства. Первый отечественный кондиционер устанавливался на отечественный ЗИЛ-111. В 60-х годах некоторые примитивные модели устанавливали на грузовики. И лишь в 1976 году по указу правительства этими системами стали комплектовать комбайны, грузовики, самосвалы. Компрессор кондиционера автомобиля: принцип работы. Итак, это основной узел системы. Он необходим, чтобы сжимать хладагент, находящийся в газообразном состоянии, а также для обеспечения процессов циркуляции хладагента по системе. Существует около 40 видов этих деталей. Но сегодня распространены и пользуются популярностью лишь роторно-лопастные и поршневые устройства.

Говоря об автомобильных кондиционерах, нужно понимать, что это целая система. Она состоит из нескольких основных узлов, как и многие другие устройства в машине. Мы кратко пройдем по всем деталям и узнаем устройство кондиционера, принцип действия, особенности эксплуатации. Компрессор Это устройство является сердцем всей системы кондиционирования. Его функция – прокачивать хладагент по всем магистралям и трубопроводам. Устройство вытягивает пары фреона из испарителя и отправляет хладагент в конденсатор. На многих современных системах компрессор является единственным подвижным механизмом. Компрессор – это единственный узел, который позволяет разделить контуры высокого и низкого давления. Специалисты называют сторону высокого – нагнетательной, а низкого – всасывающей стороной. Многие современные компрессоры могут разделять зоны давления благодаря специальному пластинчатому клапану.

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой кондиционер. Основа работы устройства — способность жидкостей поглощать тепло при испарении и выделять при конденсации. То есть автомобильный кондиционер поглощает тепло испарителем (охлаждает салон потоком охлажденного воздуха) и выделяет его в окружающую среду, там где находится конденсатор.

Автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и компрессорным маслом, осуществляющем смазку трущихся деталей компрессора с целью уменьшения трения, снижения износа сопрягаемых деталей и уплотнения зазоров. Кроме того масло отводит часть выделившейся в процессе трения теплоты и удаляет мелкие частицы, образовавшиеся в процессе трения сопрягаемых деталей . Циркулируя в системе кондиционирования масло смешивается с холодильным агентом.

Основные элементы автокондиционера:

1. Компрессор2. Конденсатор3. Вентилятор4. Ресивер-осушитель5. ТРВ (расширительный клапан)6. Испаритель7. Вентилятор испарителя8. Предохранительный клапан

Примечание:

Красное — Высокое давление жидкости

Синее — Низкое давление жидкости

Голубое — Низкое давление газа

Розовое — Высокое давление газа

Систему кондиционирования условно разделяют на всасывающую (сторона низкого давления — НД) и нагнетающую (сторона высокого давления — ВД) части. Граница проходит через компрессор и дросселирующий элемент, в данном случае расширительный клапан ТРВ.

Когда компрессор НЕ работает — давление в обеих частях одинаковое и находится в прямой зависимости от температуры или окружающей среды или подкапотного пространства автомобиля.

Давления в обеих частях измеряют, подключая манометрический блок к сервисным штуцерам. В системе кондиционирования измеряют давление насыщенного пара хладагента, то есть давление в системе не будет зависеть от количества хладагента в системе (в этом состоит основная сложность определения количества хладагента в системе), а зависит только от температуры.

На всасывающей стороне находятся испаритель и трубопровод по которому хладагент поступает на всасывание в компрессор. На нем же расположены сервисный штуцер НД (низкого давления) и датчик давления.

На нагнетающей стороне находятся конденсатор, ресивер — осушитель, расширительный клапан с баллоном термодатчика, расположенным на испарителе, трубопровод с сервисным штуцером ВД (высокого давления) и датчиками давления.

При включении электромагнитной муфты газообразный хладагент всасывается и сжимается компрессором до высоких температур и давления и поступает в конденсатор, где газ высокого давления и температуры переходит из газообразного состояния в жидкость, отдавая «скрытое тепло конденсации» воздуху, проходящему через конденсатор. Температура холодильного агента на входе и выходе конденсатора составляет 80 и 50 °С соответственно .

Теплый жидкий хладагент поступает в ресивер — осушитель, где происходит его фильтрация от мелких частиц и пыли, удаление влаги. Далее жидкий хладагент высокого давления поступает в расширительный клапан ТРВ, где он испаряется и переходит в состояние жидкость — пар с низкой температурой и давлением (-2 °С, 2 бар). Далее этот хладагент попадает в испаритель, где переходит из жидкого в газообразное состояние (жидкий хладагент при низком давлении кипит, охлаждая стенки испарителя) и всасывается компрессором для повторного цикла .

Через испаритель вентилятором отопителя прогоняется либо наружный воздух, либо воздух из салона . Воздух, проходя через разветвленную поверхность испарителя охлаждается, при этом на испарителе конденсируется влага из воздуха, которая стекает в поддон под испарителем и удаляется из салона .

Таким образом воздух, проходя через испаритель охлаждается и становится суше. Компрессор в этой схеме работает непрерывно .

Несмотря на некоторые отличия между кондиционерами на автомобилях разных производителей, принципиальная их схема одинакова. Мы рассмотрим самый распространенный вариант. Итак, вы нажали на кнопку включения кондиционера. Сработала электромагнитная муфта, стальной прижимной диск <3>, издав характерный щелчок, примагнитился к шкиву <2>. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор <1>. Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор <4>. В народе этот самый конденсор часто называют радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается.

Охладиться ему помогает вентилятор <5>, который включился на первую скорость одновременно с компрессором. Если автомобиль едет — еще лучше, конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться, и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель <6>. Здесь от него отфильтровываются продукты износа компрессора и прочая грязь.

Где-то в районе ресивера-осушителя, часто на нем самом, есть смотровой глазок <9>. Через него на жидкий фреон можно полюбоваться воочию. Вообще-то, ничего интересного, выглядит как газ в зажигалке. Впрочем, глазок сделан не для удовлетворения любопытства. Через него можно визуально оценить, насколько система полна. Если часть фреона утекла в атмосферу, то при работе компрессора в глазке будет видна молочно-белая пена. К сожалению, глазки есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить свое основное предназначение. Кульминация наступает, когда жидкий фреон проходит через ТРВ <10>. ТРВ, он же терморегулирующий вентиль, представляет собой специальное устройство, регулирующее перегрев пара, выходящего из испарителя. (Перегрев — разница температур на выходе из испарителя и кипения хладагента). ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем. Не вдаваясь в термодинамику, можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель <12> — это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор <13> сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор.

Круг замыкается. Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть же от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7-ми до 15-ти атмосфер (в аварийных случаях и до 30-ти), то в обратной магистрали давление не превышает 3.5 атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5-ти атмосфер.

За правильной работой системы следят несколько датчиков. Количество их варьируется. В нашем случае на ресивере-осушителе <6> стоит датчик <7> включения второй скорости вентилятора. Когда охлаждение конденсора <4> недостаточно (вы стоите в пробке, например), давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор <5> на полную мощность. Датчик <8> выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик <11> выключает компрессор, если температура испарителя становится слишком низкой.

основные неисправности: причины и следствия

Компрессор – один из наиболее сложных и самых дорогостоящих элементов системы автокондиционера. Его выход из строя требует проведения ряда работ, поэтому важно вовремя обнаружить неисправность. Один из признаков неисправности – шум, возникающий в месте установки компрессора автомобильного кондиционера.

Если компрессор автомобильного кондиционера зашумел, это может означать либо износ подшипника муфты, либо проблему в самом компрессоре. Шумы от подшипника и компрессора различаются. Первый раздается независимо от того, включен ли компрессор. Второй возникает при включении кондиционера.

В случае своевременного обнаружения неисправности компрессор автомобильного кондиционера можно отремонтировать. Но если возникли серьезные проблемы или компрессор автомобильного кондиционера заклинило — он подлежит замене. В некоторых случаях из-за негерметичности компрессора автокондиционера происходит утечка хладагента. Виной этому может быть сальник компрессора автокондиционера либо уплотнения между его частями. Их замена, как правило, сопряжена со снятием компрессора. После установки нового сальника необходимо отрегулировать зазор между шкивом и прижимной пластиной с помощью регулировочных шайб. Для замены резиновых уплотнителей также следует демонтировать и разбирать компрессор автокондиционера.

компрессор

Наиболее часто встречающаяся неисправность автомобильного кондиционера бывает вызвана несвоевременной заменой подшипника шкива компрессора. Этот подшипник вращается независимо от того, включен автокондиционер или нет. Из-за процесса естественного износа подшипник перестает работать должным образом. Очень важно вовремя заметить первые признаки неисправности, так как заклинивание подшипника приводит к выходу из строя других деталей муфты компрессора автомобильного кондиционера.

Для замены подшипника необходимо удалить фреон из системы, демонтировать компрессор кондиционера, снять шкив с помощью специальных съемников. Затем нужно выпрессовать неисправный подшипник и установить новый. Существует несколько десятков видов подшипников, однако в большинстве автомобилей используется всего несколько (5-7) основных размеров. Чтобы избежать такого рода поломок, требуется производить диагностику автокондиционера (желательно раз в полгода).

Основная проблема конденсатора (радиатора кондиционера) в его расположении: как правило, в легковых автомобилях он всегда стоит впереди радиатора двигателя, в силу чего летом забивается пылью, насекомыми и т. п., а зимой грязью и антигололедными реагентами. Грязь оседает между ламелями, скапливается в пространстве между конденсором и радиатором охлаждения двигателя, а также на других элементах системы. Кроме того, антигололедные реагенты ускоряют процессы коррозии. Также следствием скопившегося мусора становится снижение теплоотдачи, что приводит к нарушениям в работе системы автокондиционера. Повышенное давление внутри системы увеличивает износ клапанной группы.

Радиатор изготавливается из алюминия – из-за высокой теплоотдачи этого металла. Однако алюминий весьма чувствителен к реагентам. Коррозия приводит к разрушению металла радиаторакондиционера: ламели начинают крошиться, металл истончается, появляются источники утечки хладагента. Последствием коррозии также становится разрушение самого радиатора: он рассыпается как труха.

Зачастую конденсатор можно отремонтировать. Поломки, связанные с механическими повреждениями или с небольшими очагами коррозии (а также фреонопроводов, испарителей и других узлов, выполненных из алюминия), встречаются достаточно часто и устраняются при помощи сварки. Однако ремонтировать конденсатор можно лишь в том случае, если очагов коррозии не так много и они находятся в доступном для горелки месте. Если же конденсатор во многих местах пострадал от коррозии и иных повреждений сварка надолго не поможет.

Фильтр-осушитель (аккумулятор, либо ресивер) автомобильного кондиционера подлежит периодической замене, как и любой другой фильтрующий элемент. Желательно производить такую замену раз в год – весной. Недопустима установка б/у фильтров.

Так выглядит новая расширительная трубка

Прошедшая через ресивер грязь частично задерживается фильтром расширительной трубки

Если система была разгерметизирована, то влагопоглощающий элемент насыщается влагой атмосферного воздуха, такой осушитель непригоден для дальнейшей эксплуатации

Терморегулирующий вентиль автомобильного кондиционера регулирует подачу фреона и ломается крайне редко. Однако, если долго не менять фильтр-осушитель, то он теряет фильтрующие способности, грязь циркулирует по системе и добирается до вентиля. Тонкий шток терморегулирующего вентиля забивается. Состояние терморегулирующего вентиля автомобильного кондиционера определяется диагностическим путем. Вентиль требует замены только в случае поломки, ремонту он не подлежит.

Испаритель автомобильного кондиционера представляет собой теплообменник из алюминия или меди, расположенный, как правило, под лицевой панелью салона авто. При прохождении через испаритель воздух охлаждается, влага конденсируется на поверхности теплообменника и удаляется за пределы автомобиля через дренаж.

Система кондиционирования требует периодической очистки испарителя и воздуховодов. Если нет салонного воздушного фильтра, то вместе с воздухом в салон автомобиля попадают органические частицы, пыль, грязь, опавшие листья, несгоревшие частицы топлива. Большая часть этих веществ оседает на поверхности испарителя автомобильного кондиционера. Автовладельцы часто обращаются с жалобой на неприятный болотный запах в салоне. Дело в том, что повышенная влажность и загрязнения на поверхности испарителя – благоприятная среда для различных микроорганизмов, в том числе и болезнетоврных. Они захватываются проходящими через испаритель воздухом и попадают через воздуховоды в салон автомобиля. Это отрицательно отражается на здоровье водителя и пассажиров.

Для антибактериальной процедуры предлагается большое количество различных антисептических средств. Поверхность испарителя со всех сторон обрабатывается антисептиком.

Также необходимо следить за состоянием фильтра салона автомобильного кондиционера и производить его своевременную замену.

Все узлы и агрегаты системы автокондиционера связаны между собой алюминиевыми или резиновыми трубками. Часто встречаемая неисправность – механическое повреждение трубки автомобильного кондиционера. Небольшое повреждение алюминиевой трубки автомобильного кондиционера можно исправить с помощью аргонной сварки. Однако, это не всегда возможно. У некоторых автомобилей фреонопроводна испаритель автомобильного кондиционера часто бывает конструктивно заложен в раму автомобиля и чтобы добраться до него необходим серьезный демонтаж.

Шланг ни в чем не уступает по своим характеристикам фреонопроводам, выполненным из алюминия. Фреоно- и маслостойкий шланг рассчитан на то, чтобы выдерживать высокое давление хладагента в системе автомобильного кондиционера. Изготавливается он из специальной резины с оплеткой и пластиковыми вставками и представляет собой довольно сложную конструкцию. Нередко оригинальная трубка автомобильного кондиционера стоит дороже или ее необходимо заказывать и долго ждать. Резиновый шланг обходится, как правило, дешевле.

Герметичность системы обеспечивают уплотнительные кольца. Уплотнители входят в число наиболее часто используемых при ремонте расходных материалов. При каждом монтаже/демонтаже шлангов уплотнительные кольца следует менять.

хорошая статья, молодец!

познавательно…спасибо…

Пожалуйста! :)))

Кондиционер: схема и принцип работы

Несмотря на то что кондиционеры есть почти в каждом доме, лишь немногие пользователи правильно представляют себе схему такого устройства и то, как оно работает, подключается. В данной статье постараемся развернуто раскрыть эту тему.

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона ( воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

• Вентилятор.
• Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
• Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
• Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

• 4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный — на охлаждение.
• Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
• Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Внутренний блок

Он включает в себя элементы:

• Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
• Фильтр грубой очистки — это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
• Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.

• Вентилятор для циркуляции чистого воздуха в помещении — холодного или подогретого.
• Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
• Жалюзи регулировки направления потока воздуха.
• Индикаторная панель показывает, в каком режиме работает кондиционер.
• Плата управления. На ней находятся центральный процессор и блок электроники.
• Штуцерные соединения — к ним подключаются трубы соединения внутреннего и наружного блоков.

Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на терморегулирующий вентиль, где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию — это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Соединение блоков

После того как были установлены внешний и внутренний блоки кондиционера, их необходимо соединить между собой. Делается это с помощью медного четырехжильного кабеля. Жилы должны иметь сечение не менее 2,5 мм2. Схема подключения кондиционера, которая идет вместе с самим устройством, является в некоторой степени инструкцией. Обычно соединительный кабель прокладывается вместе с фреоновой магистралью, хотя его можно проложить и в отдельной пластиковой коробке.

Подключение по выделенной линии

После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.

Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.

Подключение к общей системе электропитания квартиры

Подключение устройства к обычной розетке, которая принадлежит общей линии питания, возможно только в том случае, если ваш кондиционер не мощный и не создаст большую нагрузку на сеть. При потребляемой мощности кондиционера 1 кВт и менее его можно подключать к обычной розетке. Обычно такую мощность имеют модели, предназначенные для охлаждения 20 квадратных метров.

Как устроен кондиционер или сплит — система

Кондиционер — электронное устройство для поддержания заданного температурного режима в помещении. Чтобы прибор функционировал длительное время, нужно знать основной принцип работы кондиционера.

Конструкция

Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.

Из чего состоит кондиционер:

• Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
• Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
• Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию холодного воздуха в комнату, превращает хладагент в газ;
• Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
• Вентилятор — генерирует воздушную струю, направленную на теплообменники.

Внимание! Основные элементы конструкции присутствуют в любой модели кондиционера.

Классическая схема кондиционера, его работы представлена на рисунке.


Схема кондиционера в режиме охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.

Как работает кондиционер?

В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.

Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.

В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.

Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.

Обратите внимание! Принцип работы кондиционера основан на способности хладагента отнимать и отдавать теплоэнергию при переходе из газообразной фракции в жидкое состояние и наоборот.

Выносной блок


Наружный блок имеет внешний корпус с фильтром, где размещены элементы конструкции. Он снабжён защитной крышкой, закрывающей клеммы разъёма электрокабелей, а в некоторых типах устройств также штуцеры соединения.

Основной элемент блока — компрессор, являющийся «сердцем» устройства. В кондиционере применяются компрессоры поршневого типа, более дешёвые, но менее надёжные и спиральные агрегаты. Прибор сжимает фреон, направляет его движение по замкнутому контуру.

Вентилятор — обеспечивает воздушный поток для охлаждения конденсатора. В дешёвых моделях устанавливаются односкоростные вентиляторы. В более дорогих имеются 2-3 фиксированные скорости, или их плавная регулировка.

Четырёхходовой вентиль — устанавливается в системах, способных работать на охлаждение и обогрев. При переключении клапана функции теплообменника и конденсатора меняются местами, изменяется направление движения фреона.

Конденсатор — радиатор, состоящий из медных трубок с алюминиевыми перегородками. В системе происходит охлаждение и конденсат фреона, воздух при этом нагревается.

Плата управления присутствует только в инверторных устройствах, приборах кассетного, канального типа. В большинстве моделей электроника находится в корпусе испарителя.

Фильтр, находящийся на всасывающей стороне компрессора. Предназначен для защиты от мелких частиц, попадающих в замкнутую систему при установке.

Штуцеры — места соединения агрегатов.

Корпус испарителя


Схема работы устройства предусматривает наличие внутреннего блока, расположенного внутри здания, где нужно поддерживать нужные параметры воздуха.

Основные элементы конструкции:

1. Передняя панель в виде пластиковой решётки, обеспечивающей доступ воздуха. Легко демонтируется для проведения техобслуживания.
2. Испаритель — теплообменник, где под катализирующим воздействием вентилятора происходит нагрев фреона и охлаждение воздуха.
3. Фильтр грубой очистки — в виде сетки с электростатическими свойствами. Собирает мелкодисперсный мусор, шерсть животных, крупные частицы пыли.
4. Фильтры тонкой очистки — каталитические, бактерицидные, плазменные и др. Их назначение — очищать воздух от патогенных микроорганизмов, пыли, пыльцы растений, улавливать дым и неприятные запахи. Часть моделей кондиционеров содержат два и более фильтров.
5. Индикаторная панель — на ней располагаются световые диоды, отображающие режим работы устройства, указывающих на возможные неисправности.
6. Вентилятор выполняет функцию обдува испарителя, имеет несколько скоростей работы.
7. Плата управления расположена в правой части корпуса. На ней находится центральный микропроцессор.
8. Вертикальные и горизонтальные жалюзи осуществляют направление воздушного потока в зависимости от желания пользователя.
9. Поддон — находится под испарителем. Его предназначение — сбор конденсата, образующегося на испарителе, отвод с помощью дренажного шланга.

Обратите внимание! Полноценная работа системы невозможна без периодической чистки и замены фильтров, ежегодного технического обслуживания оборудования.

Функциональные возможности кондиционеров

Многие потребители полагают, что устройство кондиционера позволяет пользоваться прибором только для охлаждения воздуха во время жары. Зная, как работает кондиционер, можно пользоваться многочисленными функциями устройства.

Основные режимы

Охлаждение — устройство включается, когда температура становится выше заданных параметров. Работает в диапазоне +1-30˚С с точностью до 1˚. В инверторных установках — до 0,5˚.

Обогрев — в этом режиме работают двухконтурные сплит-системы с заявленной функцией. Происходит нагрев температуры воздуха до заданной, равномерно распределяя воздух по всему объёму помещения. Функция удобна в период межсезонья, когда выключено центральное отопление, в летнюю сырую погоду.

Вентиляция — в этом режиме выключен компрессор и вентилятор выносного блока. Равномерно распределяет воздух, не даёт теплу концентрироваться у потолка в зимний период.

Осушение — режим работы без повышения или понижения температуры. Включается в зданиях с высокой влажностью, чтобы избежать появления плесени, затхлости воздуха.

Фильтрация — фильтр грубой очистки задерживает предметы, видимые невооружённым глазом. Его чистят раз в 14 дней при помощи пылесоса. Фильтры тонкой очистки — очищают воздух от дыма, пыли, вирусов и бактерий. Такие фильтры чистке не подлежат, их следует заменять каждые 2-3 месяца.

Дополнительные функции

Увлажнение — снижение уровня влажности ниже 50% отрицательно влияет на состояние кожных покровов человека, возникает сухость глаз, першение в горле. Производительность устройств — 400-600 мл/час.

Достижение заданных параметров влажности достигается:

• Установкой парогенератора;
• Ультразвуковым увлажнением, запас воды пополняется за счёт конденсата, стекающего в дренажную систему;
• Увлажняющим элементом, встроенным в наружный блок, кассета из усолита собирает конденсат.

Справка! Новатором установки увлажнителей в системы климатического контроля выступила японская фирма Daikin.

Дополнительная очистка. В сплит-системах устанавливается один или несколько фильтров тонкой очистки, улавливающие частицы размерами менее 2 мкм.

Виды фильтров:

1. Карбоновый (угольный) — изготавливается из кокосового ореха. Устраняет дым, неприятные запахи, пыль.
2. Фотокаталитический — состоит из ультрафилетовой лампы и основы, покрытой оксидом титана со свойствами катализатора. Расщепляет органические вещества на оксиды углерода и воду.
3. Плазменный —ионизатор, создающий напряжение 4800 В. Разлагает запахи, микроорганизмы, мелкие частицы, оседающие на поверхности фильтра.
4. Антибактериальный — содержит вещества природного происхождения: кахетины, вассабы.
5. Энзимный — содержит био-активные вещества, уничтожающие патогены.
6. Фильтр с ионами серебра — разрушает оболочки бактерий, уничтожая их. Элемент Nanosilver производит выработку ионов.
7. Электростатический — создаёт электро-магнитное поле, вызывающее оседание заряженных частиц на поверхность фильтра.

На заметку! Первыми начали массовый выпуск сплит-систем многоступенчатой очистки производители Panasonic, Samsung.

Подмес воздуха — частичная подмена воздуха сопровождает работу оконных и канальных кондиционеров. Гибкий воздуховод, имеющийся в ряде сплит-систем, обеспечивает приток свежего воздуха, снижая количество углекислоты.

Инверторы — принцип работы кондиционера: не отключаются при достижении нужных параметров, плавно переходят в режим меньшей мощности. Это позволяет избежать скачков температуры, снижает энергопотребление.

Работа при пониженных t— модели в зимнем варианте (с нагревом дренажа и выносного блока) способны обогревать при морозе t -20-25˚С. Производительность работы низкая.

Ионизация воздуха. Недостаток отрицательно заряженных аэроионов отрицательно сказывается на здоровье. Появляется снижение трудоспособности, вялость, утомляемость. Очень удобно когда прибор встроен в блок системы климат-контроля.

Справка! Чаще всего ионизаторы встречаются в линейках производителей: Panasonic, Mitsubisi.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Как устроен кондиционер или сплит — система

Внутренние блоки бывают:

• Потолочные — кассетные, канальные;
• Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
• Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

• Лёгкий монтаж;
• Неприхотливость в использовании;
• Мобильность;
• Более низкая цена.

Минусы эксплуатации:

• Небольшая мощность — до 4 кВт;
• Громоздкость, непрезентабельный внешний вид;
• Меньшая эффективность работы;
• Шум во время работы до 50 Дб;
• Конденсат скапливается в поддоне, его нужно периодически удалять.
• При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

• Умеренно тихий режим работы (до 30 Дб);
• Мощность 7 кВт и выше;
• Энергоэкономичность, высокий КПД;
• Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
• Возможность направлять воздушную струю в нужном направлении;
• Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

• Работают без отключения, отсутствуют перепады температуры;
• Автоматически регулируется уровень мощности;
• Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
• Экономия энергопотребления составляет 20-25%;
• Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

• Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
• Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
• Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Устройство и принцип работы бытового кондиционера

Процесс охлаждения в результате испарения водной среды может реализовываться по-разному, из-за чего выделяют прямую и косвенную регуляцию микроклимата. В первом случае охлаждение основывается на изоэнтальпийном процессе и рекомендуется для применения в холодное время. Летом же кондиционеры с прямым испарением могут быть эффективны только при незначительном коэффициенте влажности. Принцип устройства кондиционера с косвенным охлаждением предполагает использование поверхностного теплообменника с воздухоохладителем. По связывающим их каналам циркулирует охлаждаемый воздух, регуляция температуры которого будет зависеть от внешнего орошения водой, стекающей в поддон. Косвенное испарение снижает производительность кондиционера, но расширяет функциональные возможности регуляции за счет пониженного влагосодержания приточного воздуха.

Устройство внутреннего и внешнего блоков

Наружный блок кондиционера состоит из целого ряда элементов, каждый из которых выполняет определенную функцию:

1. В компрессоре происходит сжатие газа. Далее газ выталкивается в магистраль.
2. Охлаждение и конденсация фреона осуществляются в конденсаторе.
3. Вентилятор ускоряет воздух, которым обдувается конденсатор. Вентилятор способен работать как на постоянной скорости, так и в разных режимах интенсивности вращения.
4. Фильтр для очищения газа предназначен для предотвращения засорения компрессора от механических элементов.

Внутренний блок кондиционера выполняет роль передатчика в помещение холодного или теплого воздуха.

Испарительный блок включает в себя следующие составные части:

1. Фильтр для очищения поступающего воздуха от грубых частиц мусора и пыли. Фильтр выполняет важную роль в работе агрегата. При этом чем сильнее он засорен в процессе эксплуатации, тем ниже его пропускная способность воздуха, что отрицательно сказывается на эффективности кондиционирования.
2. Дросселирующее устройство призвано понижать давление газа перед теплообменом.
3. Вентилятор выполняет функцию закачивания и дальнейшей передачи потоков воздуха. В некоторых моделях возможно регулирование скорости работы вентилятора.
4. В испарителе происходит нагрев и испарение охлажденного газа.
5. Блок управления кондиционером.
6. Жалюзи могут быть расположены как по вертикали, так и по горизонтали. Регулируя их положение, можно контролировать направление воздушных потоков из кондиционера в помещение.
7. Индикационная панель указывает на режим, в котором работает система, а также дает подсказки о неисправностях в системе.
8. Штуцерные соединения находятся сзади внутреннего блока. К соединениям присоединяются медные трубы, связывающие внутренний блок с наружным.
9. Поддон для конденсата находится под испарителем и необходим для сбора конденсата. Из поддона вода по дренажному шлангу выходит за пределы помещения.

Также большая часть современных агрегатов для кондиционирования оснащается фильтром для очищения воздуха. Фильтры могут быть разных типов: электростатические, угольные, НЕРА.

Возможна также комплектация агрегата озонатором и ионизатором воздуха. Некоторые компании ставят в кондиционеры ультрафиолетовые лампы, обеззараживающие воздушные массы.

Обратите внимание! Фильтры тонкой очистки, ионизаторы, озонаторы, ультрафиолетовые лампы повышают качество воздуха, но при этом стоят серьезно влияют на стоимость кондиционера. Принцип работы кондиционера не зависит от его стоимости

И многие дополнительные функции хотя и полезны, но не обязательны. Поэтому приобретая систему, стоит задуматься о нужности этих опций.

Особенности сплит-систем

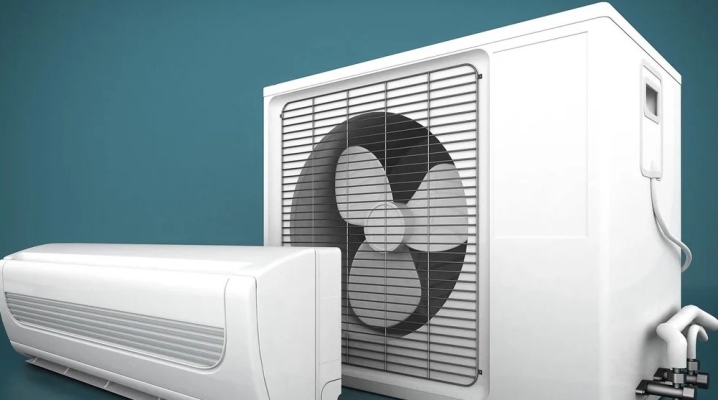

К этой группе относятся все модели кондиционеров, предполагающих разделение на два блока, один из которых выносится на улицу, а другой монтируется в помещении. Типовое устройство кондиционера сплит предусматривает наличие компрессора, конденсатора, фильтров, вентиляторов и соединяющей магистрали. Собственно, в выносном блоке происходят основные рабочие процессы, а внутренний модуль лишь обеспечивает с ним коммуникационную связь, отвечая также за регуляцию параметров микроклимата. Такое разделение позволяет снижать вредное воздействие от хладагента и полностью исключает шум в помещении от рабочего компрессора.

В результате технологического улучшения двухблочной конструкции появилась и успешно применяется концепция мульти-сплит-системы. Устройство кондиционера этого типа отличается тем, что в одной рабочей инфраструктуре может быть задействовано несколько компрессоров с конденсаторами и многоходовыми клапанами. Многокомпонентные системы позволяют осуществлять управление от одного внутреннего блока, контролируя при этом работу нескольких внешних модулей.

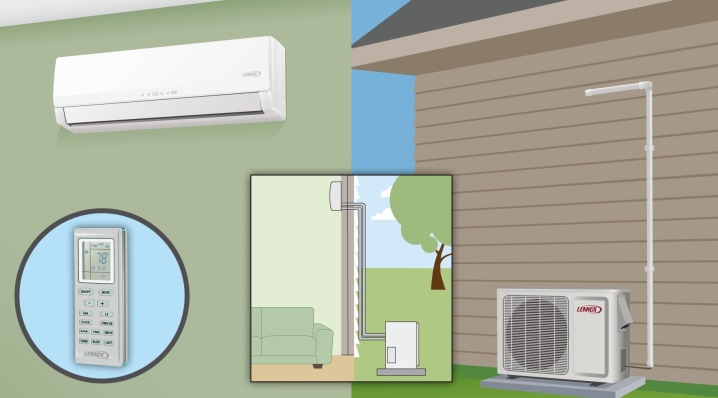

Составные части системы

Управление системой центрального кондиционирования, совмещенной с системой вентиляции, можно декомпозировать на управление следующими частями:

Составные части

Компрессор

Конденсатор

Испаритель

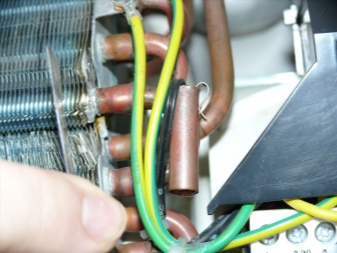

ТРВ

Вентиляторы

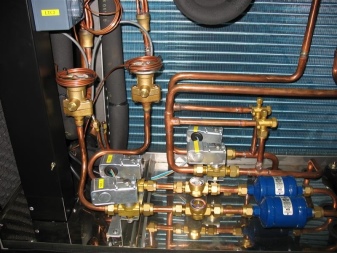

Другие детали и узлы

Плата электронного управления

Плата (электронный блок управления, ЭБУ) также оснащена мощными, но компактными коммутирующими реле (или силовыми транзисторными ключами), включающими и выключающими вентиляторы и компрессор после указанных в описании программы интервалов времени. Сама плата питается от постоянного напряжения 12 вольт, в которое с помощью трансформаторного блока питания преобразуется переменное сетевое напряжение 220 В.

Жалюзи внутреннего блока

В программе имеется режим «качающиеся шторки» – при нём плата драйвера и двигатель работают почти постоянно, заставляя эти шторки покачиваться, подобно поступательным поворотам обычного комнатного вентилятора. Задача – сделать обдув комнаты охлаждённым воздухом более равномерным и рассредоточенным. Это избавляет владельца или его гостей от риска получить простуду и другие заболевания, вызванные прицельно бьющим в одни и те же части тела холодным воздушным оттоком.

Термодатчики

Такая «продвинутая» схема – подобно термозащите ноутбука, холодильника или иного «умного» устройства – полностью берёт предварительную диагностику на себя. Она защищает кондиционер от полного повреждения, вызванного одной-единственной (локальной) ошибкой в его работе. Цены на «умные» сплит-системы понемногу снижаются.

Модуль индикации

Управление

Недостаток дистанционного переключения режимов – раз в год в пульте нужно менять батарейки. Достоинство – десятки вспомогательных режимов, например, понижение оборотов вентилятора внутреннего блока на ночь.

Основные функции

Режимы работы

Принцип действия

Нюансы работы различных видов

Принцип действия конструкции любой разновидности сходен. Летом внутренний блок морозит, наружный – сбрасывает свой жар за пределы здания или постройки. Модели, оснащённые забором воздуха с улицы, редки.

Кондиционер – устройства, относящееся к бытовой технике, предназначенное для регулировки и поддержания оптимальной температуры воздуха в помещении. Различные системы кондиционирования предполагают многофункциональность и различный принцип работы. Существуют кондиционеры, которые только охлаждают воздух, есть же и такие, которые выполняют обогрев. Система кондиционирования, состоящая из двух блоков: внешнего – компрессорно-конденсаторного и внутреннего – испарительного, называются сплит системами.

Виды кондиционеров

В зависимости от воздуха, с которым работают сплит системы, различают:

1. Приточные, работающие на наружном воздухе.
2. Рециркуляционные, работают на внутреннем воздухе.
3. Системы с рекуперацией, работающие на смещенном внешнем и внутреннем воздухе.

Основной классификацией для кондиционеров являются сферы использования. По функциональной принадлежности различают:

1. Центральные;
2. Прецизионные;
3. Винные;
4. Автономные.

Для первых характерны промышленные агрегаты, областью применения которых, является предприятия, бассейны, административные и другие крупные помещения промышленного назначения. Вторым свойственна точность и высокая надежность, т.к. они применяются в медицинских учреждениях, лабораториях, устанавливаются на ЗВМ, постах управления и т.д. Третьи применяются для кондиционирования закрытых влажных помещениях, для поддержания микроклимата на протяжении длительного времени, применяются в подвалах для хранения вина, его выдержки и правильного содержания в идеальных условиях. Последние же обладают возможностью подмеса воздуха, который поступает с наружи благодаря электрической энергии. В результате достигается мощное сильное охлаждение или подогрев.

Классификация кондиционеров

1. Мобильные, оснащенные поддоном и шлангом для отвода воды (конденсата), применяются в домашних условиях.
2. Моноблочный, характеризуется наличием двух отверстий в стене, высокой надежностью, мощностью и сроком эксплуатации.
3. Оконные, отличаются своей мобильностью, устанавливаются в оконных проемах, стене, характеризуются легким монтажом и простой эксплуатацией, отличается высоким уровнем шума и неудобством по соотношению к освещению помещения.
4. Сплит системы – состоят из наружного и внутреннего блоков, состоят из двух труб, в которых циркулирует хладон. В свою очередь, подразделяются на настенный, канальный, кассетный, универсальный, колонный.
5. Мульти-сплит системы, отличаются наличием наружного и нескольких внутренних блоков.
6. Системы с контролером хладагента, выделяются изменчивым наружным блоком, в зависимости от потребления мощности внутренним.

Общие понятия принципа работы сплит системы кондиционера

Принцип работы основан на простой циркуляции хладагента (фреона) в замкнутой системе, состоящей из компрессора, испарителя, конденсатора и дроссельного устройства, соединенных между собой медными трубками, где и циркулирует фреон, переходя из жидкого состояния в пар и обратно.

Составные части:

1. Компрессор.
2. Конденсатор.
3. Испаритель.
4. ТРВ.
5. Вентиляторы.

Из испарителя непосредственно в компрессор под низким давлением поступает фреон в газообразном состоянии, давление в нем может достигать показателей до 3-5 атмосфер, а температура поддерживается на уровне 10 – 20°С. Следующим этапом является сжатие фреона в компрессоре до 17-20 атмосфер и нагревается до 80 – 90°С. В свою очередь на конденсатор поступает воздух, температура которого гораздо ниже температуры фреона, в следствии такого воздействия, фреон остывает и приобретает жидкое состояние, затем выходит из конденсатора под высоким давлением, снижает температурный показатель, но превышает на 20°С атмосферную.

Следующей фазой является движение фреона, предварительного прогретого, из компрессора в терморегулирующий вентиль, где он основательно остывает, частично испаряясь при этом. Уже финальным этапом является поступление его в газообразном состоянии с низким давлением и сниженным температурным показателем в испаритель и обдувается воздухом в помещении. В этот момент фреон достигает полного газообразного состояния, забирает тепло воздуха, возвращается в компрессор и весь цикл снова, повторяется. Именно в этом состоит принцип работы сплит системы кондиционера.

Более наглядно показано в видео:

Основной принцип работы мульти сплит системы

Мульти сплит системы отличаются наличием двух, сообщающихся между собой замкнутых блоков, внешнего и внутреннего. Принцип работы мульти сплит системы очень схож с предыдущим, отличием является то, что внешний блок – компрессорно-конденсаторный, а внешний – испарительный. Главным отличием таких систем является наличие функции обогрева, т.е. весь процесс может обращаться в обратном направлении, что позволяет фреону не только забирать температуру, но и отдавать ее.

Главной особенностью работы мульти сплит системы является принцип обогрева, при переключении на который, испарение фреона будет осуществляться в наружном блоке, а процесс конденсации во внутреннем. Данная система способна создать микроклимат в помещении, самостоятельно контролировать все параметры и выводить их на дисплей. Более подробной и понятной, с легким восприятием материала, для каждого человека, является визуализация,  принцип работы сплит системы, видео доступно и в облегченной форме донесет до каждого заинтересовавшегося, принцип работы сплит системы кондиционера.

Пожалуйста, оцените статью:
