принцип работы фанового клапана для канализации

Как выбрать правильный воздушный клапан для канализации в частном доме или квартире?

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Оглавление

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

Зачем нужен клапан для канализационного стояка?

Фановый клапан в водоотводной системе выполняет следующие функции:

  • минимизирует угрозу движения сточных вод в обратном направлении;
  • снижает уровень шума в канализации;
  • защищает помещение от затопления при порывах в системе;
  • не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы;
  • сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.

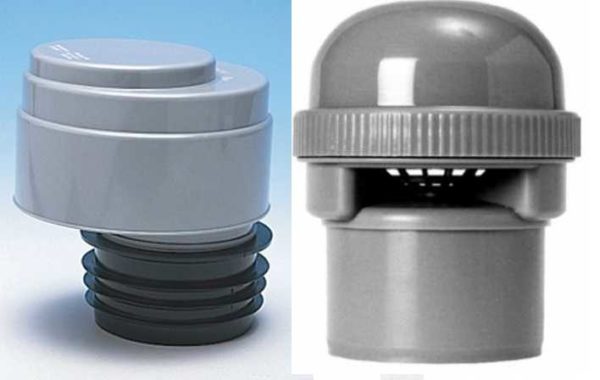

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

  • пластиковый корпус с боковым отверстием;
  • крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
  • резиновой мембраны или штока;
  • уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

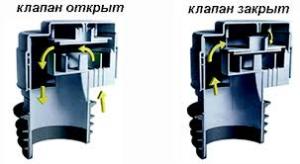

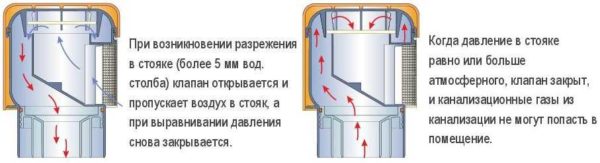

Принцип работы прибора заключается в следующем:

  • если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
  • при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
  • через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

  • автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
  • кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
  • комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

  • шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
  • приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
  • межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
  • обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

  • под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
  • муфтовый — для крепления используются резьбовые муфты;
  • фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
  • фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

  • экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
  • возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

  • возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
  • быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
  • сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
  • необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

  • диаметру — 50, 75, 110 мм;
  • пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

  • Австрии — самые дорогие приборы компании HL;
  • Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
  • России — недорогие устройства компании Политэк и Sinicon;
  • Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

  • каким способом будет крепиться аэратор;
  • прочность материала, его антикоррозийные свойства;
  • возможность ручной регулировки, в случае поломки механизма;
  • наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

  1. Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
  2. Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
  3. Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
  4. Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
  5. Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

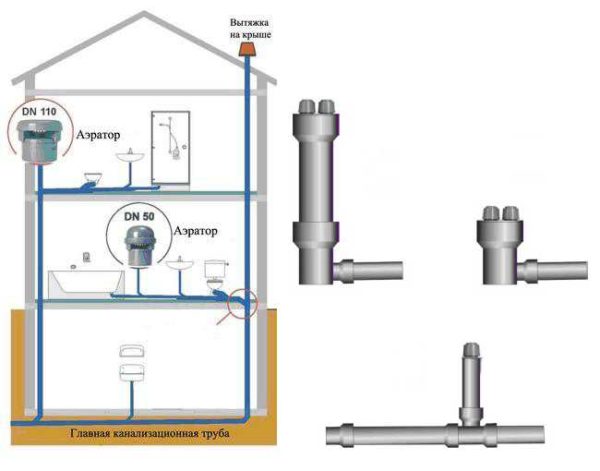

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

  • в вертикальный стояк, имеющий выход через крышу;
  • модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
  • устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
  • приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

  • определить место монтажа;
  • отключить участок трубопровода от работающей системы;
  • вырезать в стояке кусок трубы по размеру прибора;
  • зачистить края от зазубрин;
  • в трубу из пластика вставить фитинг;
  • установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
  • закрепить клапан на трубе;
  • произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка…

Источник

Как избежать неприятных запахов из канализации — вакуумный клапан

Рекомендуем: коптильня холодного копчения из холодильника

принцип работы фанового клапана для канализации

Фановый клапан для канализации

Фановый клапан для канализации

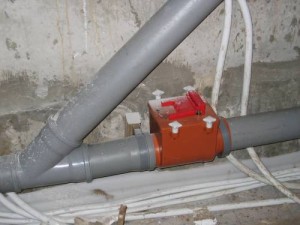

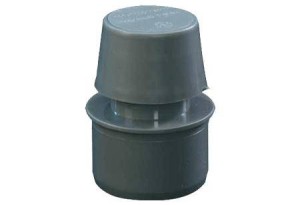

Для чего нужен воздушный клапан для канализации

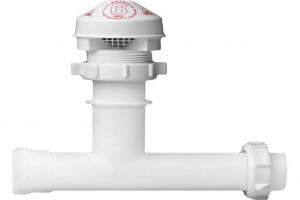

Клапан вакуумный для внутренней канализации

Канализационная система городской квартиры и частного дома устроена по одинаковому принципу — сточные воды от сантехнических устройств самотеком уходят в стояк, а оттуда в коллектор или септик. Чтобы в помещениях, где к трубам подсоединены унитаз, мойка, ванная и другие приборы, не появлялись неприятные запахи, прибегают к помощи воздушных клапанов для канализации.

Помимо этого каждое устройство оборудовано гидравлическим затвором. Он представляет собой изделие изогнутой формы, как правило, из пластика, в котором постоянно находится вода. Она-то и не пропускает неприятный воздух из системы канализации внутрь помещения.

Важно! В многоэтажных домах канализационный стояк обычно выводится на крышу, выполняя функции вентиляции, и в этом случае он носит название фановой трубы.

Её высота составляет не менее одного метра, а верхний срез трубы обычно закрывается дефлектором, чтобы внутрь не попадал различный мусор и атмосферные осадки.

Причины появления запахов из канализации в помещениях дома

Если в канализационной системе не наблюдается засоров, а неприятный запах время от времени все-таки появляется, то причиной этого может быть одновременный слив использованной воды из разных устройств. В результате в канализационной трубе возникает разряжение воздуха, которое может выдавить всю воду из гидравлических затворов. В итоге возникает ситуация, при которой обеспечен беспрепятственный доступ воздуха, а вместе с ним неприятных запахов из коллектора или септика.

Для устранения этого явления общий стояк выводят на крышу. Однако при неправильной установке или перемерзании в зимнее время он часто не справляется со своей задачей. Поэтому и было разработано специальное устройство для выравнивания давления в канализационной трубе — воздушный клапан.

Состав устройства и принцип работы

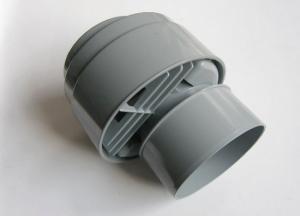

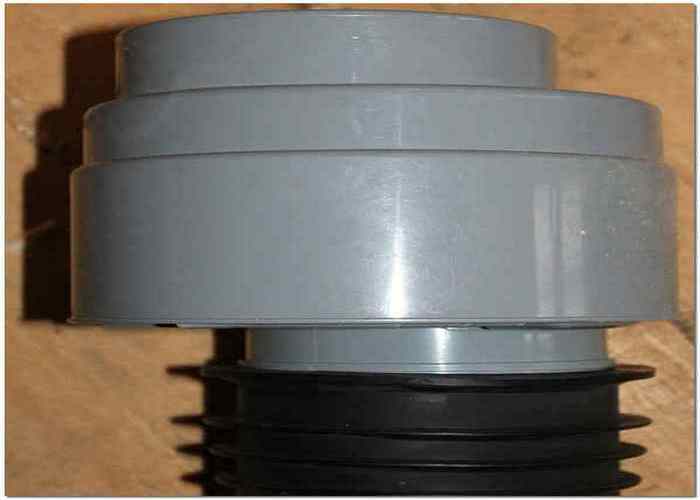

Конструкция вакуумного клапана

Конструкция вакуумного клапана проста и состоит из нескольких элементов:

  • шток, который является основной частью устройства и служит для открытия или закрытия бокового отверстия
  • пластмассовый корпус с боковым отверстием для впуска воздуха
  • в некоторых изделиях вместо штока применяется резиновая мембрана
  • прокладка из резины для обеспечения герметичности регулирующего элемента
  • крышка для защиты штока и ревизии состояния изделия

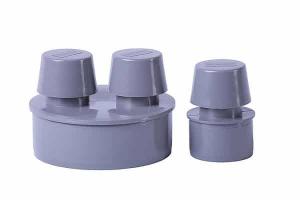

Воздушный канализационный клапан выпускается, как правило, двух размеров:

  • 110 миллиметров — для общего канализационного стояка
  • 50 миллиметров — для подсоединения к отдельным сантехническим приборам

Принцип действия данного устройства заключается в следующем. При одновременном сливе воды из сантехнических приборов, особенно в больших многоэтажных домах, в канализационном стояке создается разряжение воздуха. То есть сначала под действием мощного потока воды давление резко возрастает, а затем в таком же стремительном темпе падает. Если общая труба не вентилируется или вообще не установлена, то шток (мембрана) воздушного клапана открывает боковое отверстие, и в стояк поступает воздух. Затем, когда давление нормализуется, устройство снова возвращается в первоначальное состояние, то есть закрывается.

Таким образом, воздушный клапан контролирует давление канализационного стояка и при необходимости его регулирует.

При этом он защищает гидрозатворы сантехнических приборов от опустошения и проникновения в помещение неприятных запахов из системы канализации.

Монтаж воздушного клапана

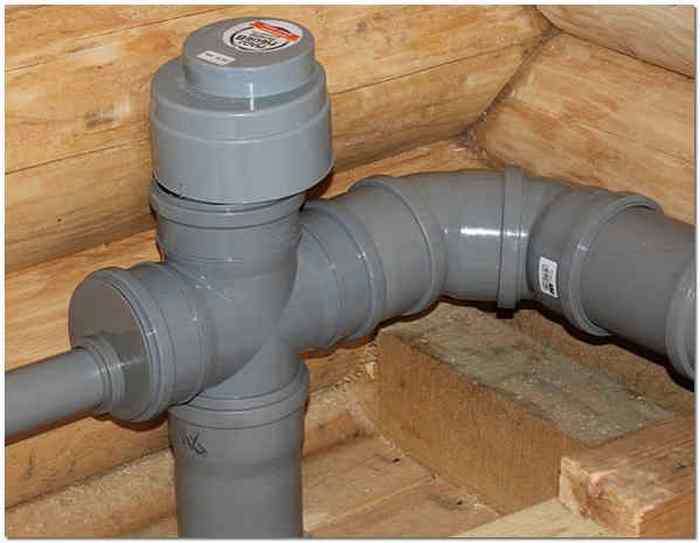

Куда поставить канализационный клапан

Устанавливают воздушный клапан на канализацию следующим образом.

Устройство можно разместить на чердаке или в помещении дома. Вариантов монтажа два:

  1. Одно изделие устанавливают на общий канализационный стояк.
  2. На каждый прибор сантехники можно поставить отдельное вакуумное устройство.

Важно! Монтируют клапан в верхней части стояка, но не ниже 10-15 сантиметров от самой высокой точки присоединения сантехнических приборов.

Это необходимо для того, чтобы в аварийной ситуации его не залило сточными водами. Подсоединить изделие можно напрямую в трубу, а также сбоку с помощью тройника или отвода. При этом необходимо следить за тем, чтобы соединение было герметичным, иначе воздух из канализации проникнет в дом.

В помещении, где устанавливают это устройство, температура всегда должна быть выше 0 градусов. В противном случае возможно примерзание штока или мембраны — и тогда клапан не будет эффективно работать.

Преимущества использования вакуумного устройства

Помимо предотвращения запахов из коллектора канализации можно сэкономить на монтаже всей системы. В соответствии с нормативными документами при сооружении системы канализации необходимо монтировать магистраль обратного типа для притока воздуха. Если поставить клапан, то можно вполне обойтись без установки дополнительных труб.

Если стояк не выводить наружу, то удешевляются кровельные работы, и устраняется возможное место появления протечки на крыше.

Даже если в доме или квартире есть фановая труба, которая размещена на кровле, то при наличии большого числа приборов сантехники (обычно более 5) могут возникнуть проблемы с эффективностью работы канализации.

А в современных условиях их число неуклонно растет. Например, если в двухэтажном доме санузлы расположены на обоих этажах, и в них помимо обычного набора из мойки на кухне, умывальников, унитаза, стиральной машины-автомата и ванной еще располагаются душевые кабины, бассейн или баня, то без клапана явно не обойтись.

Заключение

Канализационный воздушный клапан предотвращает проникновение в помещения дома или квартиры посторонних неприятных запахов. Его установка позволяет сэкономить средства при строительстве новых зданий без вывода наружу вентиляционного стояка. Можно сказать, что данное устройство обеспечивает нормальную работу всей системы канализации и способствует созданию высокого уровня комфорта для проживания людей.

Воздушный канализационный клапан

Временами бывает такая ситуация, когда в ванной или туалете просачивается запах из канализации. В нормальном состоянии его отсекают водяные затворы. Это некоторое количество воды, которое остается в изгибе сифона и перекрывает газам из канализации доступ в квартиру. Иногда, при одновременной работе нескольких сантехнических приборов, эти затворы срывает — происходит резкое изменение давления, которое выталкивает воду, канализационные газы прорываются в помещение. Чтобы такие ситуации не возникали, ставят воздушный клапан для канализации. Он нейтрализует большую часть всех перепадов воздушного давления в системе.

Наиболее распространенные виды воздушного клапана на канализацию

Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза. выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут .

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д. она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций. можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

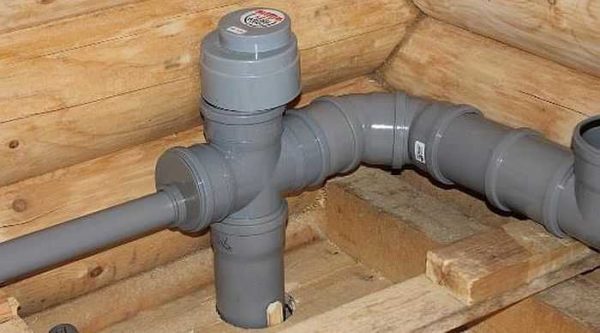

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Большей частью в частных домах и квартирах ставят пластиковую канализацию. Воздушные клапана тоже подбирают из того же материала — ПВХ или полипропилена. Как и любые изделия для канализации, они имеют на конце раструб с уплотнительной резинкой. Вся установка заключается в том, чтобы надеть на подготовленную трубу устройство. Все.

Для надежности, предварительно можно промазать место стыка сантехническим герметиком, но и без этой меры соединение герметичное (про нормальном качестве трубы и устройства).

Vodakanazer.ru » Канализация » Типы клапанов для канализации и принцип работы

Типы клапанов для канализации и принцип работы

Клапан для канализации играет большую роль не только в функционировании всей системы, но и предотвращении многих непредвиденных ситуаций. В частности, клапаны обратные для канализации с затвором на 50 мм предохраняют от аварийных ситуаций в системах слива и отвода воды. Особенно важен монтаж в квартирах многоэтажных домов, где риску затопления подвергаются соседи снизу. И если в частном доме как-то можно будет справиться с аварией без выплат компенсаций, то в многоквартирном соседи могут выставить такой счет, что ремонт обойдется в немалую копеечку. Поэтому лучше всего заранее оснастить стояк клапаном для канализации, чтобы затвор не пропускал жидкость в обратном направлении – в этом случае затопления при засоре трубопровода не произойдет, ну, по крайней мере с вашей стороны. Такое же устройство можно и нужно монтировать в частном доме.

Принцип работы, функциональность, типы устройств

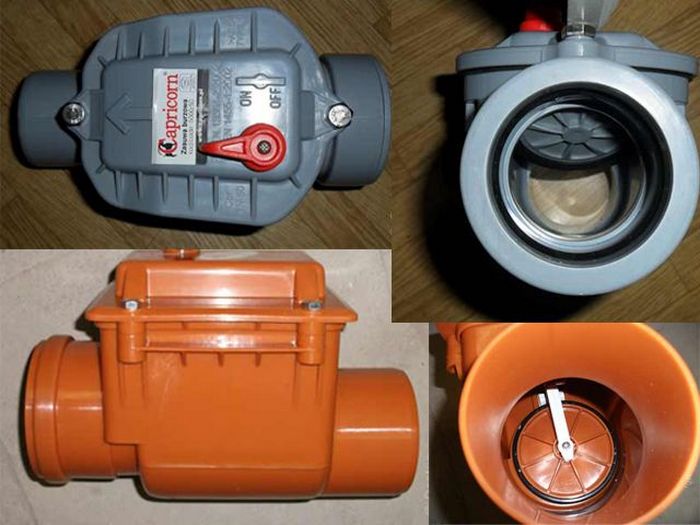

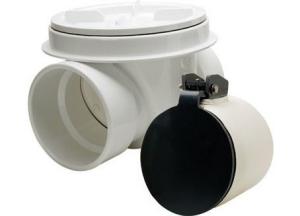

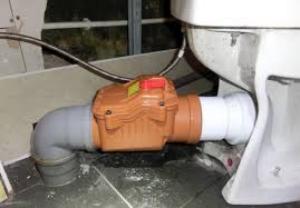

Обратный клапан для канализации – самое популярное и востребованное устройство. Работает канализационный клапан как блокиратор движения стоков в обратном направлении. То есть вода не может подниматься вверх стояка и вытекать из сантехнических приборов. Иногда установка откладывается из-за экономии, что в результате может привести к серьезным финансовым затратам на ремонт.

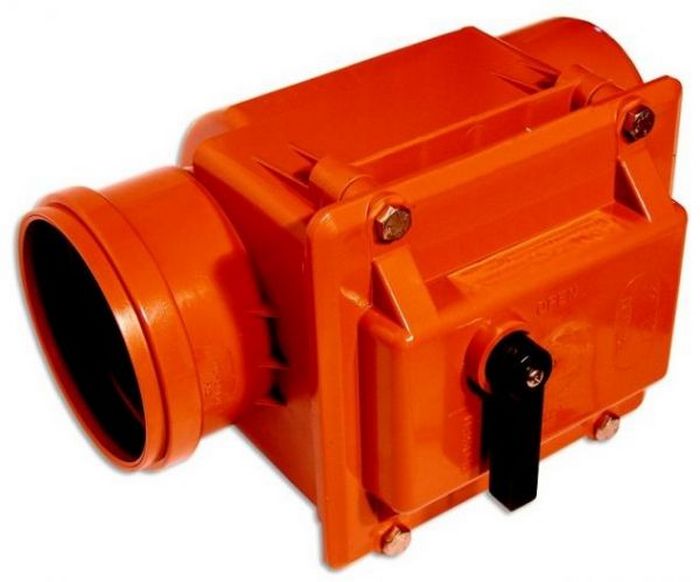

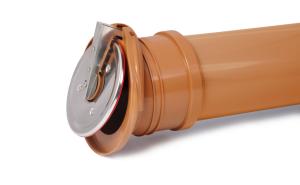

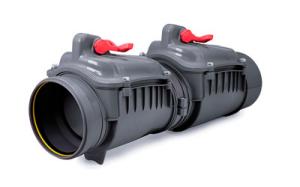

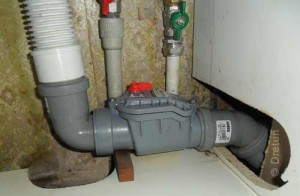

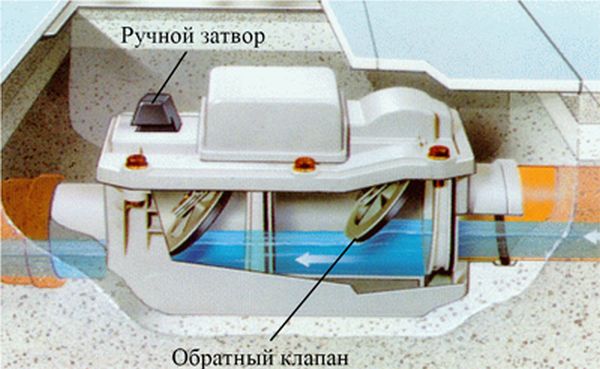

Обратный клапан для канализации

Обратный клапан для канализации – самое популярное и востребованное устройство

Клапаны обратные для канализации, функция которых состоит в перекрытии хода обратного потока жидкости, являются одними из самых востребованных типов оборудования. Как видно на фото, сантехнический прибор состоит из следующих элементов:

  • мембранное перекрытие;
  • рычаг для вывода стоков в заданном направлении;
  • крышка, закрывающая конструкцию.

Важно! Обратный клапан на канализацию может быть дополнен таким элементом как затвор на трубы стояков. Установка рекомендована для минимизации угрозы затопления при выходе системы из строя.

Функционально обратный клапан необходим для:

  1. защиты помещения от затопления;
  2. предотвращение попадания в помещение неприятного запаха в случае долгого неиспользования канализации;
  3. минимизация угрозы попадания в дом грызунов, отлично перемещающихся по системам вентиляции, водоснабжения.

Важно! Механизм запрета обратного хода воды в обязательном порядке устанавливается на первых/нижних этажах жилых домов для снижения угрозы затопления квартиры в случае прорыва канализации.

Правила выбора клапана

Выбирая затвор в клапан для канализации, необходимо подобрать правильный тип

Выбирая затвор в клапан для канализации, необходимо подобрать правильный тип:

  • Подъемный (оборотный) – простой тип герметичного затвора в вентиляционный или канализационный прибор, установка доступна своими руками, однако может произойти заедание механизма при попадании грязи. Принцип работы прост, основан на перемещении золотника, поэтому лучше всего монтировать запорный элемент на горизонтальные трубы стояка.
  • Шаровый перекрывает трубу шаровым механизмом, приводимым в действие пружиной. Устройство не рекомендовано для установки в стояк вентиляции или канализации диаметром 110 мм, так как устройства показаны для сантехнических труб диаметра не более 50 мм.
  • Поворотный работает на использовании золотника или специальной захлопки, приводящей в действие рычаг перекрытия потока. Есть простые поворотники, возвращающие золотник гидравлическим ударом и есть безударные, монтируемые вместе с клапанами для канализации в трубы стояка диаметра 110 мм и более.
  • Межфланцевый запорный механизм – это затвор, монтируемый без фланцев для крепления, за счет чего уменьшается вес оборудования, а также длина. Самый простой монтаж, удобство пользования и цена являются плюсами прибора. Более того, запорный элемент можно ставить в вертикальном/горизонтальном положении, для соединения с фланцами применяют прокладки, соответствующие перекачиваемому материалу.

Важно! Клапан для канализации используется не только в квартирах, жилых домах, но и офисах, общественных помещениях. Установка рекомендуется на стояк общего назначения и трубы индивидуального типа для каждого сантехприбора. Важным моментом будет подбор диаметра устройства, до 50 мм, 50-110 мм и более 110 мм – все зависит от сечения трубопровода.

Установка прибора своими руками проста, определив объем стоков, сечение трубы для установки прибора и расположение стояков (горизонтально, вертикально), следует сделать так:

  1. Выбрать место монтажа, чтобы был свободный доступ к оборудованию;
  2. Отключить водоснабжение участка трубопровода;
  3. Если монтаж производится в старые стояки, то придется вырезать участок трубопровода для вставки прибора (в случае монтажа капана в новый трубопровод, место для устройства определяется заранее);
  4. Закрепить устройство на трубопроводе;
  5. Пустить воду и произвести пробный запуск механизма.

Все готово, осталось пользоваться устройством обратного типа и не переживать из-за возможных засоров канализации.

Вакуумный клапан для канализации

Принцип работы состоит в обязанности выравнивать давление в трубопроводе, избавляясь от избыточного разряжения воздушного потока

Это прибор, который показан стандартами СНиП: каждый канализационный трубопровод должен нести вентклапан, а если позволяет система, то вытяжной элемент. Клапан устанавливается на системы трубопроводов в 1,1 см. Принцип работы состоит в обязанности выравнивать давление в трубопроводе, избавляясь от избыточного разряжения воздушного потока. Воздушный клапан для канализации не только минимизирует угрозу обратного движения, но и значительно снижает шумовой порог системы. Элементы клапана показаны на фото:

  • общий корпус устройства;
  • отверстие для прохождения потока воздуха;
  • шток, регулирующий давление;
  • прокладка из резины;
  • крышка.

Вентиляционный клапан может производиться из различных материалов, популярностью же пользуются полиэтиленовые клапана, имеющие следующий список достоинств:

  1. удобство и простота монтажа;
  2. практичность;
  3. неприхотливость в уходе;
  4. экономичность;
  5. долгий срок эксплуатации.

Воздушный клапан для канализации может быть нескольких типов:

  1. Автоматический вентклапан – имеет малую пропускную способность, показан для установки в частных строениях на отдельных элементах системы канализации. Функция – выпуск скопившегося лишнего воздуха;
  2. Антивакуумный клапан – устройство, применимое в помещениях различного типа, работает как навыпуск, так и на впуск воздуха;
  3. Комбинированный вентиляционный механизм соединил свойства предыдущих приборов и поэтому может быть смонтирован в любом строении, помещении, устанавливаться на систему и отдельные элементы.

Монтаж клапана на стояк не представляет сложности, установка производится на свободном конце трубопровода и проходит так:

Монтаж клапана на стояк не представляет сложности, установка производится на свободном конце трубопровода

  1. Выбор места, куда будет врезан аэрационный клапан – можно на отдельный элемент, а можно на всю систему;
  2. Расположение должно быть не ближе 200 мм от сифона и 300 мм от самотечной трубы;
  3. Прикрепить воздушный клапан для канализации фитингами, резьбой или другим предусмотренным образом на трубу;
  4. Проверить герметичность стыков и ввести устройство в эксплуатацию.

Важно! Крепление вентклапана на фановый или другой стояк производится только внутри помещения, так как температурный режим эксплуатации не может быть ниже 0С. Установка показана и в невентилируемых помещениях, клапан полностью перекрывает распространение запахов из канализации.

Присматриваясь к клапанам, стоит оценить модель Флаппер – практичное и удобное устройство обратного типа, которое можно легко установить на фановый канализационный стояк. Отличаясь прочностью, модель хорошо зарекомендовала себя в использовании.

Источники: http://kanalizaciyainfo.ru/kanalizaciya-v-dome/vozdushnyj-klapan-dlya-kanalizacii-dlya-chego-nuzhen.html, http://stroychik.ru/kanalizaciya/vozdushnyj-klapan, http://vodakanazer.ru/kanalizaciya/klapan-dlya-kanalizacii.html

Источник

Простые советы по монтажу стояков канализации

См. также: камни для русской бани

принцип работы фанового клапана для канализации

Как выбрать правильный воздушный клапан для канализации в частном доме или квартире?

Что лучше фановый клапан или фановая труба для канализации

При строительстве частного дома, очень важно, правильно, и со знанием дела обустроить систему стоков.

Но, иногда, даже при безукоризненно выполненной работе, внутрь строения могут проникать неприятные запахи.

Такое может случаться по причине, если в сантехнических устройствах используются сифоны маленького объема.

Если какое- то время, не пользоваться каким-либо приспособлением, то в дом начнет проникать неприятное амбре из канализационного стояка. Поднимаясь вверх по трубам, теплый воздух становится разряженным.

Как избавиться от проникновения амбре

В этой статье, мы, подробно рассмотрим вопрос, касающийся выбора и установки вакуумного клапана своими силами.

Решить возникшую проблему можно с помощью установки фановой трубы (что это такое).

При этом нужно соблюдать следующее правило:

  • сечение фановых пустотелых предметов должно быть не меньше диаметра канализационных труб.


Обезопасить жилое помещение от затопления сточными водами и распространения отвратительных зловоний, можно посредством установки фанового клапана (на каком расстоянии от дома установить септик, указано здесь).

При данных обстоятельствах, когда в сифоне высохнет вода, во всех помещениях дома воздух всегда остается чистым и свежим.

Как уже было сказано выше, с этой задачей великолепно справляются фановые трубы.

Но для того, чтобы их установить, нужно обладать определенными знаниями и умениями.

Что еще немаловажно — трубу нужно выводить только через кровлю, а это нарушает ее герметичность.

Кроме всего прочего, фановые трубы не рекомендуется устанавливать внутри помещений.

А вы знаете про септик Термит, на официальном сайте производителя утверждается, что выпускаемое ими оборудование стоит дешевле, чем у конкурентов. Прочитайте отзывы владельцев в полезной статье.

По какой причине возникает необходимость купить компенсатор Козлова для полипропиленовых труб, написано на этой странице.

Важный момент!
Канализационную трубу нужно, обязательно, оборудовать вентиляционной системой, которая будет безупречно функционировать.

Запомните, ни одно жилое помещение не застраховано от возникновения всевозможных аварийных ситуаций.

Это касается и засорения выводной канализационной трубы. В этом случае, сточные воды попадут из унитаза (какой выбрать канализационный насос с измельчителем, прочитайте в этой статье) в жилые помещения дома.

Чаще всего, такая проблема возникает на первых этажах здания. С этой неприятной ситуацией сталкивались многие, в лучшем случае, слышали о ней.

Для чего нужен аэратор

Чтобы стоки из канализационных труб локальных очистных сооружений (написано тут) и неприятные запахи не смогли проникнуть внутрь дома. Клапан монтируют, как правило, в месте выхода сливной трубы из унитаза.

В чем заключается принцип его действия?

При выходе сточных вод из унитаза, крышка механизма открывается, и таким манером выходят вода и фекалии.

Под воздействием стальной пружины, крышка заслонки пребывает в закрытом состоянии, и обратно ничего не пропускает.

Для того, чтобы урегулировать давление внутри канализационных пустотелых предметов, нужно, обязательно, предусматривать вакуумный клапан для канализации.

Обратный клапан предохраняет от проникновения в дом по канализационной системе мелких грызунов, а так же от попадания примесей механического характера.

Безусловно, фановый клапан очень помогает в работе канализационной системы, но он, к сожалению, не долговечен.

Как и любое приспособление, со временем, он становится неработоспособным. По этой причине его, ни в коем случае, не стоит считать полноценной заменой вентиляционной системы.

Устройство и принцип работы

Прежде, чем отправляться в магазин за покупкой, нужно разобраться с тем, как работает механизм, и ознакомиться с конструкцией.

Ничего сложного в конструктивном устройстве вакуумного клапана нет.

А знаете ли вы, как выбрать и купить фекальный насос для выгребной ямы? В полезной статье опубликованы советы простых сантехников. Узнайте, на что надо обращать внимание во время осмотра устройства.

Все, что нужно знать, перед тем, как купить трубы из сшитого полиэтилена для отопления, прочитаете здесь.

На странице: http://ru-canalizator.com/santehnika/aksessuary/nastolnyj.html написано, как можно сделать настольный фонтан с подсветкой и туманом своими руками.

Агрегат очень простой, и состоит из таких элементов, как:

  1. Каркас приспособления.
  2. Небольшой специальный проем, который предназначается для проникновения в корпус механизма воздуха.
  3. Стержень.
    Эта составная часть реагирует на разность давления, которое возникает внутри канализационной системы.
  4. Выполненная из особо прочной резины прокладка.
    С ее помощью обеспечивается плавное перемещение стержня, а так же она ограничивает движение штока.
  5. Колпачок, предназначенный для защиты элементов, которые располагаются внутри клапана, от грязи и пыли.

В каких случаях установка обязательна

Иногда, встречаются ситуации, при которых нужно, в обязательном порядке, монтировать фановый клапан:

  • если при проектировании дома (формулу расчета объема воды в трубе посмотрите здесь) не предусмотрели установку фановой трубы, которая предназначается для обеспечения достаточной вентиляции системы канализации жилого строения;
  • при существовании определенных причин, которые препятствуют выведению вентиляционной трубы через кровлю.


Стоит знать!
Чаще всего, фановый клапан устанавливают в одно- или двухэтажных загородных коттеджах (про строительство канализации в частном доме своими руками написано в этой статье).

В многоэтажных домах установка может понадобиться тем, кто проживает на первом этаже (схему стояка канализации в многоквартирном доме посмотрите здесь).

В этом случае, механизм будет выступать в качестве дополнительного устройства для защиты помещений от затопления сточными водами.

Выбирая вакуумный клапан, стоит принимать во внимание следующие факторы:

  1. сечение канализационного пустотелого предмета.

    Исходя из этого параметра, производят продукцию следующих размеров — 50 мм и 110 мм.

    Аэраторы, имеющие диаметр 50 мм, смогут справляться со стоками, которые будут исходить, максимум, от 2-х устройств (какой расход воды у посудомоечной машины, узнайте здесь);

  2. конструктивные особенности.
    Оснащение фанового вакуумного клапана может быть предусмотрено производителем в следующих вариациях:
    • стержнем;
    • мембранной из резины (которая будет выполнять те же функции).
      Лучше всего покупать устройства, снабженные стержнем (прочитайте про установку обратного клапана на канализацию).
      Такие устройства служат намного дольше, чем те, которые оснащены мембраной;
  3. фирма – производитель.
    Нужно приобретать необходимую вам вещь известных изготовителей данного вида продукции.

Если вы хотите, чтобы изделие служило, как можно дольше, не нужно экономить. Дешевый товар может явиться причиной появления плохих запахов в жилых помещениях (про Доктор Робик для унитаза прочитайте здесь).

Все клапана, которые имеются на нашем рынке, отличаются между собой по форме и цвету.

Как правильно выбрать устройство?

Не забывайте, оно должно идеально подходить к другим приспособлениям в помещении.

Монтаж сантехнического аксессуара

Работы должны вестись в несколько этапов.

В первую очередь, нужно определиться с местом для монтажа устройства.

Лучше всего клапан устанавливать в следующих местах:

  • выше точки подсоединения сантехнических приборов к канализации.

    Так аэратор сможет наиболее точно и максимально быстро выполнять возложенные на него функции;

  • в комнатах, где есть хорошая вентиляция.

    Если это частный дом, то приспособление нужно устанавливать на чердаке (он должен быть хорошо вентилируемым).

    В квартирах, расположенных в многоэтажных строениях, конструкция монтируется в туалете или ванной комнате.
    При этом, не забудьте помещение оборудовать дополнительной вытяжкой;

  • важное условие!
    В помещении, где будет устанавливаться клапан, температура воздуха не должна опускаться ниже 0 градусов по Цельсию.

    Если этим правилом проигнорировать, устройство выйдет из строя и его работоспособность будет сведена «на нет»;

  • не забывайте, что устройство должно располагаться только в вертикальном положении.

    Если на канализационной трубе нет подходящего участка, то нужно врезать дополнительное колено, которое будет являться переходником;

  • в туалете или ванной комнате имеется сливной трап, тут клапан нужно монтировать как можно выше.

    В этом случае, от пола до приспособления нужно обеспечить расстояние, как минимум, 35 см.


Не забудьте оставить свободный доступ к клапану.
Это необходимо для проведения профилактических работ и принудительного включения механизма.

Стоит знать!
Оборудование нуждается в периодической чистке.

Следующий шаг.
Необходимо проверить изделие на герметичность.

В домашних условиях — это можно сделать несколькими способами:

  • агрегат нужно наполнить воздухом и обработать мылом.

    Если на корпусе устройства имеется небольшая трещина или скол, то на этом месте появятся пузырьки воздуха.

    Накачать внутрь механизма воздух можно с помощью велосипедного насоса;

  • не хотите мазать клапан мылом, его можно поместить в воду.

    Если оно окажется не герметичным, то на поверхности жидкой субстанции образуются пузырьки;

  • клапан можно наполнить водой.

    Если на корпусе имеются трещины или нарушена герметичность соединений, жидкость вытечет.


Важная информация!

На герметичность изделие, как правило, проверяют на заводе, сразу после изготовления.

Заключительный этап установки приспособления.

После того, как были выполнены все шаги, описанные выше, следует приступать к монтажным работам.

В зависимости от конструктивных особенностей агрегата, монтаж можно осуществлять следующим образом:

  • посредством резьбового соединения.
    На подготовленном заранее участке пустотелого предмета и на клапане, необходимо нарезать резьбу и обработать ее специальным герметиком.

    Это нужно сделать во избежание протечек мест стыковки;

  • в раструб.
    В этом случае предусматривается использование резиновой манжетки, которая и будет герметизировать стык и соединять приспособление с канализационной трубой.


Более простая и надежная установка – в раструб.

Пошаговая инструкция

  1. В первую очередь, нужно отключить подачу воды в квартиру или в загородный коттедж.
  2. Если вы не можете найти подходящий участок для установки клапана на трубопроводе, то нужно позаботиться о том, чтобы врезать специальный переходник.
  3. Вакуумный клапан устанавливается выбранным вами способом.
  4. Необходимо, тщательным образом проверить стыки оборудования и канализационную трубу на герметичность.

Итак, установив вакуумный клапан, вы сможете избежать большого количества проблем, которые связаны с фаном из системы канализации.

По обыкновению, устройство устанавливают в частных жилых строениях небольших размеров, где нет возможности обустроить фановый стояк.

Примите во внимание следующий совет профессионалов:

  • все имеющиеся приемники сточных вод нужно оборудовать гидравлическими затворами (расход воды на 1 человека в месяц указан здесь).


Если этим правилом пренебречь, все неприятные запахи из канализации, беспрепятственно, смогут проникать в жилые помещения, а это доставит всем проживающим в доме много неудобств.

Будьте очень внимательны при выборе аэратора. Если вас одолевают сомнения в правильности выбора, воспользуйтесь советом специалиста или продавца – консультанта в магазине.

Покупать данный товар лучше в специализированных торговых точках. Так у вас будет меньше шансов купить некачественную продукцию.

Если вы посмотрите предлагаемый видеоролик, то узнаете, как выглядит надежный фановый клапан, и посмотрите инструкцию по его монтажу.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

Источник

Статья по теме: футеровка топки котла

Комментировать
0
302 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
