принцип работы электрокотла для обогрева дома (ЭОУ)

Стоит ли использовать электродные котлы для отопления частного дома

Если с распространенными ТЭНовыми моделями электрокотлов все предельно ясно, то понимание принципа работы, преимуществ и недостатков электродных котлов отопления присутствует далеко не у всех. Связано это с завышенными заявлениями маркетологов, утверждающих о невероятной экономии и, наоборот, с отзывами владельцев, убедившихся, что это не совсем так.

На деле же электродные котлы – это обычные электрокотлы, несколько отличающиеся принципом действия, компактными размерами и более низкой стоимостью. Но стоит ли использовать именно их для отопления частного дома и насколько правдивы все существующие мнения, выясним, разобрав принцип работы и отличия от стандартных ТЭНовых электрокотлов.

Читайте в статье

Что из себя представляют электродные котлы отопления

Электродные котлы отличаются компактными размерами, маломощные однофазные модели едва превышают диаметр магистралей отопительной системы и не требуют места вокруг себя, поэтому могут быть установлены абсолютно в любом месте. Но стоит учитывать, что они представляют из себя всего лишь теплообменник, в отличие от ТЭНовых моделей в моноблочном корпусе требуют отдельной покупки расширительного бака, циркуляционного насоса, группы безопасности и прочих элементов отопительной системы.

Устройство и принцип работы

Действие котлов основано на прямом нагреве посредством электролиза. В корпусе на определенном расстоянии друг от друга расположены электроды: катоды, притягивающие при подаче постоянного тока положительно заряженные ионы воды, и аноды, притягивающие отрицательно заряженные ионы. Но при подаче на электроды переменного тока они сменяют полярность 50 раз в секунду (стандартная частота тока 50 Гц), что вызывает постоянно движение ионов воды. За счет высокого сопротивления среды, кинетическая энергия движущихся ионов преобразовывается в тепловую и теплоноситель быстро нагревается.

В технической литературе электродные котлы также называют электрокотлами прямого нагрева, поскольку теплоноситель нагревается напрямую, посредством прохождения через него тока, а не через нагрев ТЭНа, который потом нагревает воду.

С одной стороны такой принцип нагрева не подразумевает образование накипи и КПД ионных электрокотлов остается неизменным на протяжении всей службы, в то время как КПД ТЭНовых моделей за счет образования накипи при использовании в качестве теплоносителя жесткой воды со временем снижается до 90 или даже 80% (от изначальных 99%). С другой же стороны воздействие электрического тока усиливает процесс коррозии всех металлических элементов водяного контура отопительной системы.

Для работы электродных котлов необходим недистилированный и нефильтрованный теплоноситель, который будет выполнять роль электролита. Это может быть обычная водопроводная вода, пропиленгликоль или этиленгликоль. Практически все производители ионных электрокотлов выпускают собственные теплоносители и рекомендуют использовать именно их (тут часто бывает и подвох, т.к. при использовании иного теплоносителя слетает гарантия, это прописано в паспорте большинства моделей).

Использование в качестве теплоносителя дистилированной воды, антифриза или масла недопустимо.

Стоит ли их использовать для отопления частного дома: разбираем известные утверждения и заблуждения

  • Электродный котел гораздо проще и дешевле в монтаже, поскольку нет необходимости в организации дымохода и вентиляции. Кроме того, его установка не требует согласования.

Это действительно так, однако любой электрокотел не требует отдельного помещения под котельную, особого покрытия стен, организации дымохода, приточной и вытяжной вентиляции. Процесс организации системы отопления с котлом ионного типа действительно более простой, но не настолько как при использовании ТЭНовых аналогов, которые уже имеют в своем корпусе все необходимые узлы системы отопления (достаточно подключить лишь подачу и обратку).

Касательно согласования, то все зависит от мощности. Любые электрокотлы мощностью более 10 кВт требуют обязательного согласования со службами Энергонадзора. Также важно понимать, что любые электрокотлы мощностью свыше 6 кВт необходимо подключать к трехфазной электросети.

  • Электродные котлы имеют более высокий КПД, они экономичны и потребляют на 30-50% меньше электроэнергии.

КПД всех современных электрокотлов более 99%, поэтому подобные заявления это всего лишь маркетинговый прием или сравнение с крайне старыми моделями, которых уже как минимум несколько лет нет в продаже.

Однако в заявлении есть и доля истины, поскольку из-за образования накипи при использовании в качестве теплоносителя жесткой воды КПД ТЭНовых моделей со временем снижается до 90 или 80%: для подогрева теплоносителя через слой накипи необходимо больше времени и энергозатрат. КПД ионных котлов остается стабильным на протяжении долгого времени.

Также на экономичность серьезно влияет функциональность автоматики. Автоматика ионных моделей более простая и уступает ТЭНовым, где в моделях среднего ценового сегмента и выше присутствуют энергосберегающие ночные режимы, возможность программирования режима работы на неделю вперед и т.д. Решить проблему можно с помощью комнатного терморегулятора стоимостью 2 000-4 000 тыс. руб., но опять таки, это дополнительные расходы, нивелирующие основное преимущество электродных котлов – низкую стоимость.

  • Надежность и срок службы электродных моделей выше.

При грамотной, соответствующей требованиям, эксплуатации это от части так, поскольку электродные котлы имеют максимально простое устройство и какая-либо неисправность в первые 12-15 лет эксплуатации – редкость.

В то же время, единственной уязвимой деталью ТЭНовых моделей является сам нагревательный элемент – ТЭН. При использовании некачественного теплоносителя он подлежит замене спустя 3-5 лет, при использовании подготовленного, очищенного и умягченного теплоносителя – до 8-10 лет.

  • Электрические котлы ионного типа более безопасны.

При аварийной ситуации это действительно так и обосновывается принципом работы, поскольку при утечке теплоносителя или отключении электроэнергии, электроды попросту перестанут работать. При подаче питания они снова возобновляют работу без вмешательства человека. ТЭНовые модели при отсутствии защиты от перегрева не перестанут работать при утечке теплоносителя, что приведет к разрушению.

Но дело в том, что сегодня даже многие бюджетные ТЭНовые электрокотлы имеют защиту от перегрева, режим предотвращения замерзания, защиту от блокировки циркуляционного насоса. Поэтому это крайне спорное утверждение.

Большинство электродных моделей стоят в пределах 4-9 тыс. рублей, в то время как стоимость ТЭНовых – от 19 до 29 тыс. за наиболее распространенные модели среднего ценового сегмента.

Низкая цена котлов ионного типа действительно является весомым преимуществом, но часто переоценивается покупателем. Стоит учитывать, что для организации системы придется отдельно докупать расширительный бак, группу безопасности, циркуляционный насос и прочие узлы, уже имеющиеся в корпусе моделей с трубчатым электронагревателем. А это еще 5-10 тыс. руб., для достижения большего комфорта и экономии также необходим функциональный электронный терморегулятор – еще 2-4 тыс. руб.

Сложности при эксплуатации

  1. Грамотная эксплуатация согласно требованиям подразумевает использование качественного теплоносителя со сбалансированным химическим составом и всеми качествами электролита. Производители рекомендуют использовать специально подготовленные для этих целей жидкости, обладающие хорошей ионизацией, достаточной теплоемкостью и антикоррозийными свойствами.Залить в систему отопления обычную водопроводную воду возможно, но обычно это приводит к снижению КПД, быстрой коррозии всех металлических магистралей отопительной системы. Кроме того, со временем любой теплоноситель теряет свои свойства и требует замены спустя 3-4 года, что также вызывает дополнительные хлопоты и расходы.
  2. Как мы уже упоминали, воздействие электрического тока на черные металлы и нержавеющую сталь существенно ускоряет процесс коррозии, что снижает ресурс системы отопления. Поэтому в связке с электродными котлами в принципе не рекомендуется установка стальных или чугунных радиаторов – только алюминиевые или биметаллические. В противном случае ресурс радиаторов снижается в прямом смысле в несколько раз.
  3. Фазы электрической сети подключаются к электродам, а ноль – к корпусу электрокотла, поэтому обязательно требуется надежное повсеместное заземление и установкой УЗО ограничиваться не рекомендуется. При некачественном заземлении на трубах и батареях может появиться опасный потенциал. Кроме того необходимо убедиться в качестве проводки в доме, поскольку оборудование высокой мощности создает серьезную нагрузку на электросеть, вызывает колебания напряжения. Впрочем, это не особенность ионных электрокотлов, а в целом любого электрооборудования мощностью от 4-6 кВт.

Подводя итог: если вы не готовы к дополнительным работам по монтажу и особенностям экусплуатции электродных котлов, лучше доплатить 20-30% стоимости и выбрать ТЭНовый электрокотел, что мы и рекомендуем сделать. На сегодня они занимают около 90% рынка электрокотлов. Но при грамотном подходе имеет место быть и выбор в пользу котлов ионного типа, преимущества и недостатки которых подытожены ниже.

Отзывы о бытовых электрокотлах ионного типа: преимущества и недостатки

Преимущества

Недостатки

Стабильно высокий КПД на протяжении длительного времени Все элементы отопительной системы необходимо докупать отдельно
Низкая стоимость, на 20-30% ниже с учетом всех необходимых для организации системы отопления элементов и на 50-60% ниже при сравнении сами котлов Посредственная автоматика, уступающая по функционалу ТЭНовым моделям среднего ценового сегмента и выше
Отсутствие любых неисправностей в виду максимально простого и надежного устройства Дополнительные трудности в эксплуатации: выбор теплоносителя и необходимость в его регулярной смене, ограниченный выбор радиаторов отопления, необходимость надежного заземления
Простота монтажа Использование исключительно в системах отопления закрытого типа
Самые компактные размеры
Более быстрый на 30-40% нагрев теплоносителя

Лучшие известные производители и модели: характеристики и цены

Галан

Наиболее распространенный российский производитель электродных котлов. Имеет самый широкий модельный ряд и варианты мощности: от маломощных 2-3 кВт-ных моделей для обогрева небольших помещений до мощных 36 кВт-ных ионных котлов. Электрокотлы отличаются одними из наиболее бюджетных ценами быстрым нагревом, бесшумной работой. Из недостатков – ступенчатая регулировка мощности и дорогой, рекомендуемый производителем, теплоноситель (около 2 200 рублей за 20 л).

Модельный ряд представлен не только компактными «Очаг», «Гейзер» и «Вулкан», но и моноблочными «Галакс», в корпус которых уже установлены расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и манометр.

Стоимость: 4 000-13 000 руб. за компактные и 29 000-30 000 за моноблочные модели.

ЭОУ

Еще один российский производитель, аббревиатура расшифровывается как «Энергосберегающие отопительные установки».

Модельный ряд представлен электрокотлами мощностью от 1 до 36 кВт. Электродные ЭОУ отличаются долговечностью (заявленный производителем срок службы и вовсе 30 лет) и функционированием от обычной водопроводной воды. Недостатками являются посредственная автоматика, более высокие цены и посредственная доступность, поскольку производитель представлен в самой малой части магазинов рынка отопительного оборудования.

Стоимость: 4 600-15 000 руб.

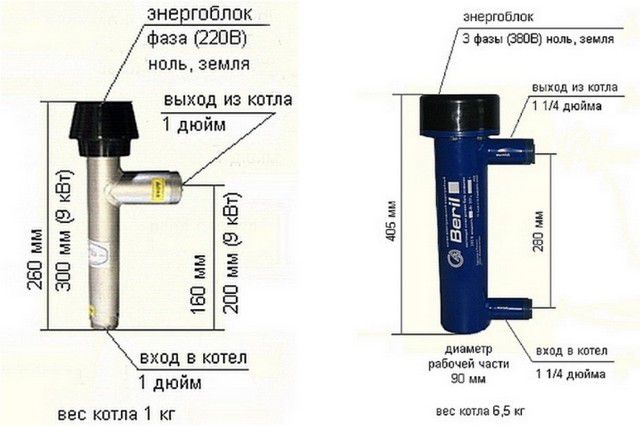

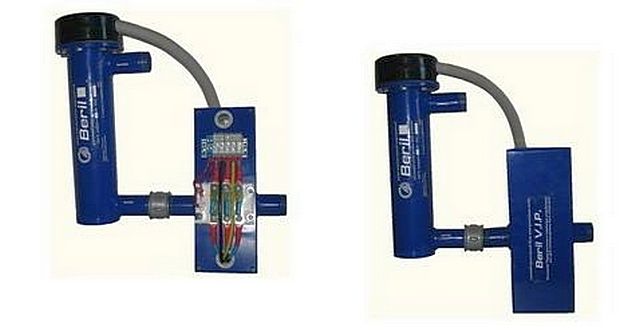

Beril

Известный латвийский производитель SIA “BERIL”. Несмотря на более высокую стоимость, электродные котлы Beril являются одними из лучших для отопления частного дома, поскольку отличаются высокой надежностью, качеством сборки и главное – многофункциональной экономичной автоматикой. Имеется плавная поградусная регулировка мощности, несколько экономичных режимов работы, возможность подключения внешних датчиков температуры или GSM-модуля, статистика потребления электроэнергии.

Также имеются характерные ТЭНовым моделям защита от перегрева и режим предотвращения замерзания.

Стоимость: 4 450-25 000 руб.

Котерм

Еще один российский производитель отопительного оборудования. Наиболее удачной моделью считается Котерм «Дачник М», отличающейся максимально компактными размерами, качеством сборки и надежностью, быстрым нагревом теплоносителя. Известные недостатки – это посредственная автоматика со всего лишь 3-х ступенчатой регулировкой мощности и ограниченным функционалом, а также необходимость использования исключительно фирменного теплоносителя Котерм Эко.

Стоимость: 8 800-11 000 руб.

Цены: итоговая таблица

Производитель Стоимость, руб.
Галан, Россия 4 000-30 000
ЭОУ, Россия 4 600-15 000
Beril, Латвия 4 450-25 000
Котерм, Россия 8 800-11 000



Читайте также:

Источник

Испытания электродного котла. Честный отчет…

Смотрите также: коптилка чертеж с размерами

принцип работы электрокотла для обогрева дома (ЭОУ)

Электродный котел ЭОУ: преимущества и схемы монтажа

Электродный котел для отопления частного дома

Иногда ситуация складывается таким образом, что при выборе источника энергии для системы отопления собственного дома наиболее приемлемым, а порой – даже единственно возможным вариантом видится использование электричества. Газовые сети пока что пришли еще не в каждый населенный пункт и не к каждому зданию. Использование твёрдого топлива становится рентабельным лишь в тех регионах, где оно действительно доступно и дешево. По котлы на дизельном топливе – вообще отдельный разговор, так как само по себе такое оборудование стоит очень дорого, и организация правильного и безопасного хранения хотя бы минимального запаса солярки – задача также непростая.

Электродный котел для отопления частного дома

Электричество, надо полагать, есть в каждом загородном доме. Понятно, что многих отпугивает высокий уровень тарифов, но случается, что иного выхода просто не остаётся. Естественным желанием хозяев становится подобрать оборудование с минимальным потреблением энергии и максимальной теплоотдачей. Поэтому столь высокую заинтересованность потребителей в последнее время вызывает электродный котел для отопления частного дома.

На фоне своих «собратьев-конкурентов», то есть электрических котлов иных типов, именно электродные можно назвать самыми неоднозначными по отзывам, по приписываемым им невероятным качествам, которые соседствуют с разгромной критикой. Следует с осторожностью воспринимать эти полярные мнения, так в подобных ситуациях, скорее всего, правда расположилась где-то между крайностями.

Возможно, вас заинтересует информация о том, какой подойдет электрокотел для отопления дома 150 квадратных метров

Цель данной публикации – помочь несведущему читателю разобраться, что же такое электродный котел, как он устроен. Ну и, конечно, насколько следует обращать внимание на действительные и мнимые достоинства и недостатки. Будет приведен краткий обзор моделей, представленных в продаже, затронуты некоторые вопросы по установке и обслуживанию такого оборудования.

Базовое устройство и принцип действия электродного котла

Содержание статьи

Некоторым читателям будет намного проще понять устройство и принцип работы электродного котла, если они вспомнят незамысловатый способ быстрого кипячения воды с помощью нехитрого приспособления. В студенческих общежитиях, где за соблюдением запретов иметь электрические нагреватели строго следили коменданты, такое устройство было спрятано, наверное, в каждой комнате. Это кабель, на одном конце  которого установлена вилка для подключения к сети. А на другом – два бритвенных лезвия, закрепленных тем или иным способом, но обязательно так, чтобы между ними оставался небольшой просвет. Вместо лезвий, применялись и другие металлические пластинки: в армейских казармах, например, в дело часто шли подковки для сапог. Суть от этого не менялась.

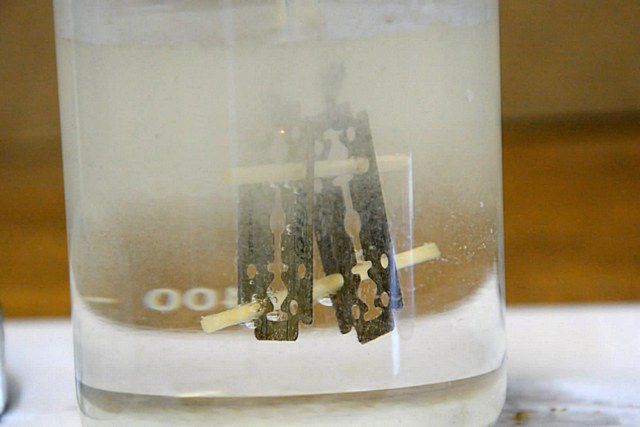

«Студенческий кипятильник» – это самая доходчивая демонстрация принципа действия электродного котла

После опускания такой «сборки» в воду и подключения к сети 220 вольт происходил очень быстрый нагрев воды. Ждать приходилось недолго – закипание стакана занимало меньше минуты. Этот же принцип используется и в электродных, или, как их еще часто называют, ионных котлах.

Предупреждение: подобные эксперименты – весьма опасны, и повторять их не следует. Велика вероятность получения электрической травмы или возникновения пожароопасной ситуации от короткого замыкания. В наше время – предостаточно миниатюрных кипятильников заводского производства.

В чем же здесь дело, за счет чего осуществляется столь быстрый нагрев? Чтобы понять принцип, необходимо вспомнить некоторые физические законы.

Даже обычная вода (если, конечно, не брать во внимание дистиллированную) обладает электролитическими качествами – растворенные в ней вещества приобретают ионную структуру, то есть совокупность положительно и отрицательно заряженных частиц. Если опустить в такую среду два электрода постоянного тока, то начнётся направленное движение ионов: отрицательно заряженных (анионов) – к положительному проводнику (катоду), и положительных (катионов) – к аноду. Этот процесс называется электролизом.

Но в нашем случае используется переменное напряжение с частотой 50 Гц. Это означает, что полярность погруженных в воду электродов меняется со скоростью 50 раз в течение секунды. Естественно, движение ионов в таких условиях не направленное, а превращается в колебательное, со сменой направления с такой же частотой. Так как подобные колебания происходят в достаточно плотной водяной среде, оказывающей существенное сопротивление движению, энергия перемещения превращается в тепловую. В пространстве между электродами происходит очень быстрый нагрев, который и приводит к закипанию воды.

Точно так же работает и электродный котел, только выработанная тепловая энергия уже передается потоком теплоносителя по точкам теплообмена – радиаторам. Во всех остальных типах электрических котлов в качестве «передаточного звена» выступают те или иные металлические детали.  Это может быть трубчатый корпус ТЭНа, лабиринт внутренних каналов или сам корпус – в приборах индукционного типа. В лбом случае,  теплоноситель прогревается только за счет прямой теплопередачи. А вот в электродной схеме такого «посредника» нет в принципе – нагревается сама жидкая среда, находящаяся в данный момент между погруженными в нее проводниками.

Говорят, и это похоже на правду, что подобная технология была перенесена в быт человека из военной промышленности – именно так обеспечивается нагрев воды для отопления отсеков подводных лодок и надводных кораблей. В пользу этого говорит сочетание необходимых качеств – компактности, быстродействия, эффективности, пожаробезопасности.

Небольшое отступление, чтобы не возвращаться к проблемам терминологии. Электродные котлы иногда называют ионными – почему, наверное, понятно. Однако, иногда производители делают упор на именно такой формулировке, пытаясь провести некую границу между этими двумя понятиями. Мотивируют они тем, что в их приборах реализовано высокоточное управление на уровне «количества и качества ионов», участвующих в процессе нагрева. Это можно воспринимать в качестве рекламного хода или относится к этому всерьёз – в любом случае, такое управление возлагается на какой-либо блок электроники и требует применения точно выверенного состава электролита-теплоносителя. Но принцип действия самой схемы нагрева – от этого ничуть не меняется. Так что не будет большой ошибкой использовать любую из этих двух формулировок.

А вот название «катодный» или «анодный» котел – совершенно не корректное, так как в режиме постоянного напряжения подобная схема попросту неработоспособна.

Как устроен электродный котел отопления?

Простота принципа работы такого котла предопределяет и весьма несложное устройство самого нагревательного прибора. Несмотря на достаточно широкое разнообразие представленных в наше время в продаже моделей,  практически все они и внешне схожи между собой, и имеют примерно одинаковую компоновку.

Несмотря на разнообразие моделей и мощностных характеристик, подавляющее большинство электродных котлов имеет сходную компоновку

Разница лишь – в некоторых нюансах внешнего исполнения в различных производителей, и в особенностях управляющей аппаратуры (которая, по сути, чаще всего уже котлом не является и приобретается отдельно).

Электронные котлы могут быть предназначены для работы от сети переменного тока 220 В, или от трехфазной – 380 В. Это предопределяет некоторое различие в их конструкции.

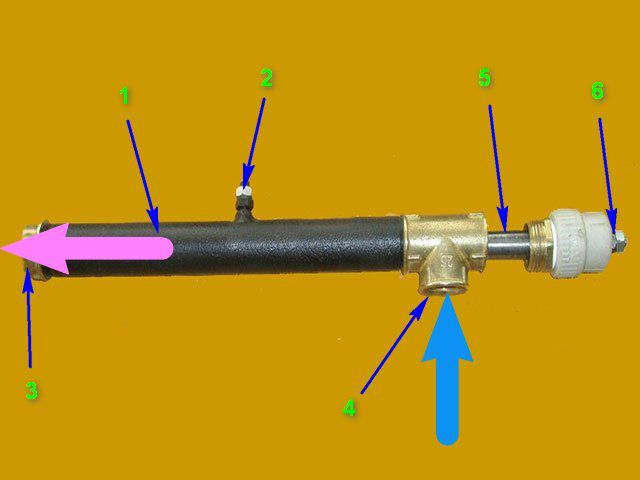

Принципиальная схема устройства однофазного электродного котла.

Рассмотрим для начала, как устроен однофазный котел.

Он представляет собой металлический корпус цилиндрической формы (поз. 1). Этот отдел служит не только для обеспечения протока теплоносителя – металлические стенки корпуса играют роль одного из электродов. Для этого на корпусе предусматривается клемма подключения «нулевого» провода (поз. 2). На рисунке показано упрощённо, но часто эта клемма расположена скрыто, так как убрана в коммутационный блок котла.

Цилиндрическая часть корпуса с одной стороны заканчивается патрубком для подключения к трубе подачи отопительного контура (поз. 3) – именно отсюда в систему будет поступать разогретый в котле теплоноситель (показано розовой стрелкой). Подача же теплоносителя осуществляется через другой патрубок, расположенный перпендикулярно оси главного цилиндра (поз. 4 и голубая стрелка соответственно).

Ровно по центру главного рабочего цилиндра размещен второй электрод (поз. 5). Естественно, должен соблюдаться необходимый зазор между ним и стенками – именно в этом промежутке и будет происходить быстрый нагрев теплоносителя. С этой стороны рабочий цилиндр заглушен – здесь размещён блок коммутации, включающий и клемму для подсоединения фазного провода. (поз. 6).

На рисунке, просто для наглядности, показан своеобразный «макет», котел самодельного изготовления. Естественно, в моделях заводской сборки все это выглядит более аккуратным.

Отличия в трехфазных моделях, по сути, только в конструкции электродов, и в связанном с этим увеличением габаритов всего изделия.

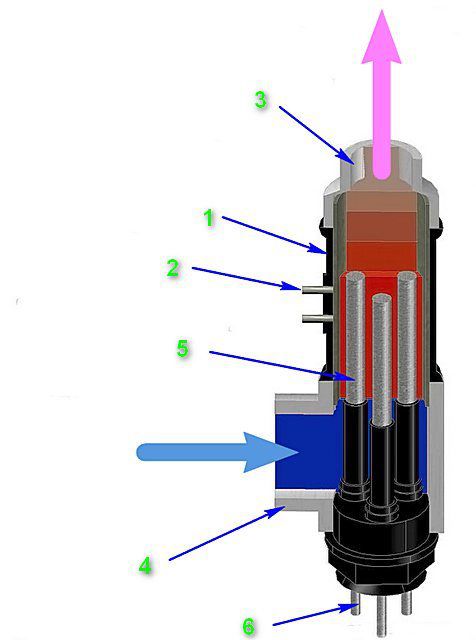

Трехфазные модели отличаются, в принципе, только количеством и расположением электродов и габаритами

На корпусе котла все равно предусмотрено клеммное подключение, оно  предназначено для коммутации провода нуля и заземления. А внутри рабочего цилиндра расположены три электрода (по числу фаз), которые конструктивно размещены на общей диэлектрической колодке на равных расстояниях – по углам равностороннего треугольника.

Электроды являются заменяемой деталью котла – их, в случае выхода из строя, можно заменить на новые.

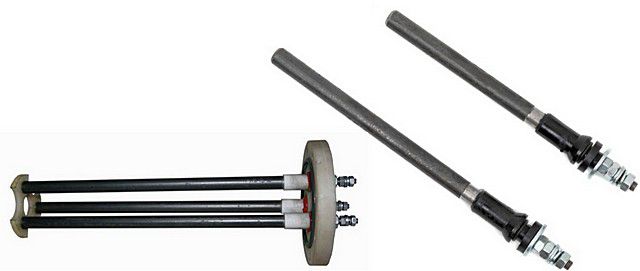

Электроды для ионных котлов отопления: слева – трехфазный, справа – однофазные разной длины

Безусловно, в той области, где рабочий центральный цилиндр заглушен блоком коммутации, предусмотрена надежная гидро- и электротехническая изоляция. В заводских моделях, чтобы минимизировать вероятность получения обитателями квартиры электротравмы, корпус покрыт специальным изоляционным полиамидным составом.

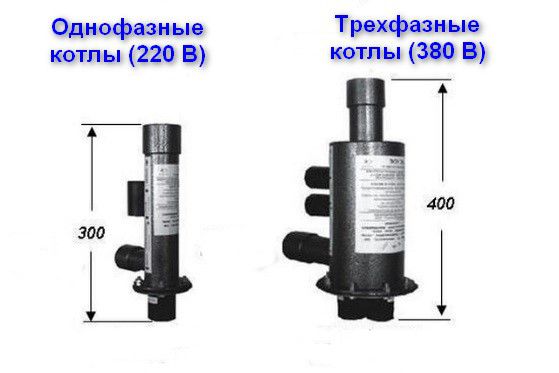

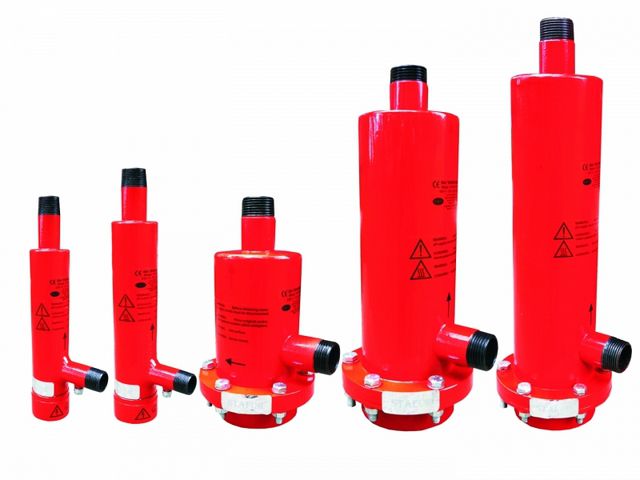

Габариты электродных котлов могут сильно различаться – от миниатюрных нагревателей, которые обслуживают всего один или несколько радиаторов отопления, до мощных установок, способных обеспечить теплом крупное строение. Нередко такие котлы объединяют в своеобразные «батареи» с параллельным подключением, и запускают в работу одновременно или выборочно, по мере появления необходимости в поддержании большей или меньшей мощности обогрева.

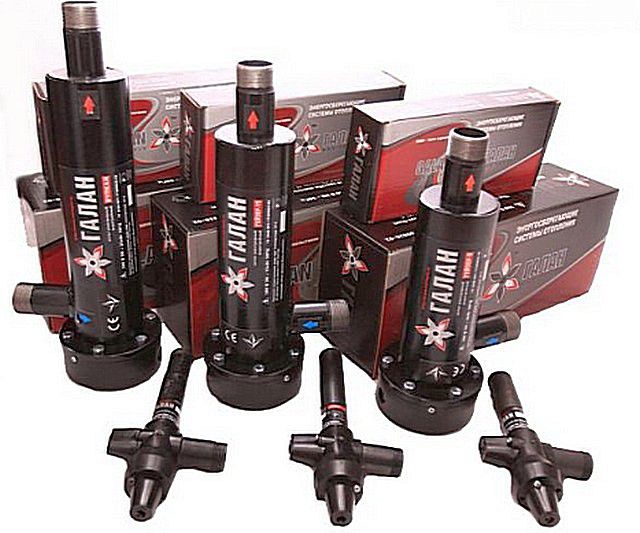

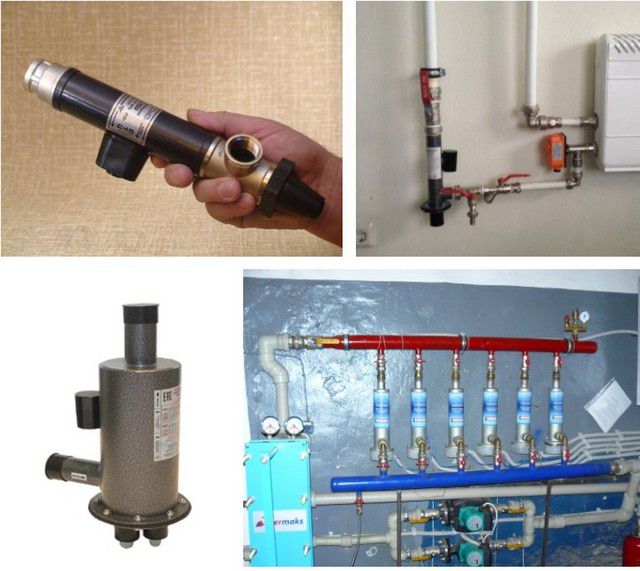

От миниатюрных котлов – до мощных установок, нередко собираемых каскадом в целые «батареи»

По сути, у большинства моделей котлов на самом корпусе больше никаких управляющих или дополнительных устройств и нет. Все функции контроля и управления вынесены в отдельные модули различной степени сложности.

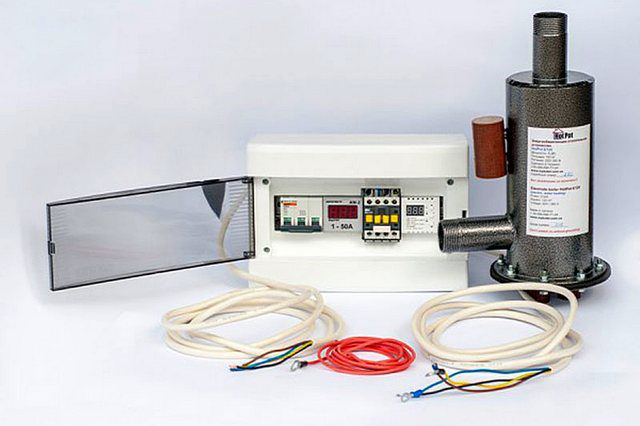

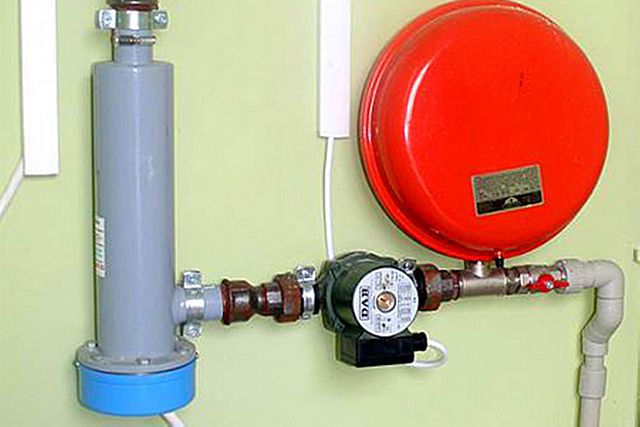

Котел, укомплектованный выносным модулем управления и набором коммутационным проводов

Самый простой набор управляющего оборудования комплектуется термодатчиком, устанавливаемый на трубе подачи и контролирующий степень разогрева теплоносителя. Более точный системы уже имеют два датчика – на входе и выходе в котел. На пульте управления выставляется необходимый уровень нагрева, и автоматика будет подавать питание на электроды, исходя из текущих значений с учетом их гистерезиса (установленного диапазона).

Существуют и гораздо более сложные схемы контроля и управления – они являются «фишкой» некоторых производителей подобного оборудования. В основном они рассчитаны на поддержание комфортных условий при минимально возможных энергозатратах.

Разберемся с преимуществами и недостатками электродного котла

Это, наверное, самый важный вопрос – по ходу изложения уже отмечалось, что подобному оборудованию приписывают массу действительным и надуманных достоинств и недостатков. Поэтому лучше разобраться не спеша – по каждому пункту.

Что утверждают про достоинства ионных котлов?

  • Если рассмотреть электрические котлы равной мощности, то по компактности размеров и невысокой массе ионные котлы находятся вне конкуренции.

Это неоспоримое качество – действительно, простота контракции предопределяет и небольшие размеры. Особенно это выражено в сравнении с индукционными моделями, которые «славятся«своей массивностью и немалыми габаритами.

  • Электродный котел не требует при установке согласовательных процедур, ему не нужен дымоход и дополнительная приточная вентиляция.

С этим не поспоришь, но такими же достоинствами обладает вообще всё электрическое котельное оборудование, и электродные модели никак в этом плане не выделяются

  • Электродным приписывают буквально «сказочные» показатели КПД – якобы  потребление ими электроэнергии чуть ли не вдвое ниже, чем у других электрических котлов.

По большому счету, все электрические колы имеют КПД, стремящийся к 100% — нет ни узлов трения, ни механических передач, полностью отсутствует какой-либо отвод продуктов сгорания – вся электрическая энергия переходит в тепловую. Иное дело, что, скажем, котлы, в которых используется резистивный принцип нагрева – более инерционные, то есть им требуется больше времени на выход в номинальный режим, а в электродном «разгон»  проходит гораздо бытсрее. Но в  дальнейшем вряд ли будут какие-либо преимущества. Ожидать какого-то «притока энергии извне» — просто несерьёзно, так как фундаментальный закон физики о сохранении энергии обмануть невозможно.

  • Электродные котлы безопасны с той точки зрения, что в случае вытекания теплоносителя из системы отопления они не приведут к перегреву и перегоранию.

Этот их свойство – совершенно очевидно. Если в рабочем цилиндре нет воды (теплоносителя), то цепь попросту разомкнута, и котёл не может работать в таких условиях в принципе.

  • Ионные котлы нечувствительны к перепадам сетевого напряжения.

Это – достаточно спорное, если даже не сказать – несуразное утверждение. Посмотрите на любой нагреватель, работающий по резистивному типу – он также неприхотлив к падениям напряжения, просто снижается его текущая мощность нагрева. С этой точки зрения, электродный котёл мало чем отличается от него. Да и по большому счету стабильное напряжение необходимо не столько нагревателю, сколько блоку контроля и управления и дополнительному оборудованию системы отопления. Так что в условиях нестабильности в местной электросети без установки стабилизатора все равно обойтись сложно.

Точная электроника управления котлами отопления требует стабильного напряжения!

Подробнее о том, как устроен стабилизатор напряжения для котла, как его правильно подобрать из предлагаемого в продаже разнообразия – читайте в отдельной публикации нашего портала.

  • Нагрев воды в электродном котле настолько стремительный, что сам по себе создается необходимый напор, позволяющий обходиться естественной циркуляцией, без применения насосов.

Это, безусловно, глубокое заблуждение. Действительно, сразу после запуска этот эффект может быть выражен в определённой мере, но когда система выйдет на расчетный режим, разница в плотности теплоносителя на входе и выходе из котла ничем не будет отличаться от систем с иными моделями нагревательных приборов.

Насос в системе, особенно оборудованной электрическим котлом, становится обязательным элементом – такое дополнение делает ее более экономичной и управляемой. А затраты на питание насоса несопоставимы с энергетическими потерями, которые напрасно расходуются на обеспечение перемещения теплоносителя по трубам в системе с естественной циркуляцией. Так что никаких преференций в этом плане электродный насос не создает.

  • Компактность электродных котлов позволяет их устанавливать в уже имеющиеся системы отопления в качестве дополнительных источников тепловой энергии.

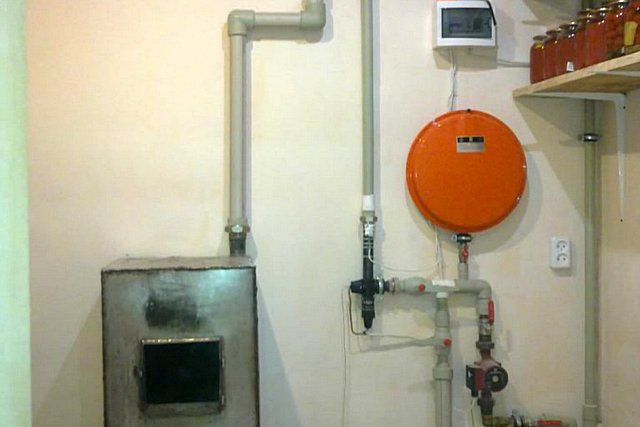

Электродный котел в связке с твердотопливным – всегда можно подобрать наиболее оптимальный режим работы системы отопления

Да, это практикуется, причем электродный котел, в зависимости от мощности и габаритов модели, может устанавливаться как в котельной, так и непосредственно в жилых помещениях, прямо у радиаторов. Электрический прибор может быть запущен «в помощь» основному, прийти «на замену», когда основному источнику тепла требуется какая-то технологическая или ремонтно-профилактическая пауза. Особо удачным считается применение электрических котлов в связке с другими котлами с их общим подключением к буферным емкостям – это позволяет накапливать энергетический потенциал в период действия ночного льготного тарифа.

Буферная емкость (теплоаккумулятор) – оптимизация системы отопления дома

Аккумулирование тепла, выработанного твердотопливным котлом в период сгорания дровяной закладки, или электрическим – во время действия льготного тарифа – прямой путь к повышению экономичности эксплуатации системы отопления. Как устроена буферная емкость (теплоаккумулятор), и как правильно подойти к выбору подобного оборудования – в отдельной публикации портала.

Если применяется смешанная схема с использованием электродного и другого котла, то или общий теплоноситель должен соответствовать именно электродному принципу нагрева, или применяется буферная емкость с дополнительным теплообменником, не допускающим смешивания теплоносителей.

  • Малая инертность электродного котла значительно упрощает процесс точной регулировки системы отопления.

Очень спорное утверждение – в комплекте с несложными системами управления это приведет лишь к более частым циклам пуска и остановки, что вовсе не является благом. Кроме того, электролиты имеют свойство изменить свои электротехнические характеристики при нагреве, причем – не линейно. Это делает правильную отладку системы отопления и точное управление ею – не столь уж и простой задачей. Электрические котлы с ТЭНами или индукционные в этом плане выглядят предпочтительнее.

  • Эксплуатация электродных котлов не приносит вреда окружающей среде.

Это свойство присуще вообще всем электроустановкам – нет выбросов в атмосферу. А вот ,с другой стороны – электродные котлы даже менее «благополучны», недели их «собратья» – вопрос в химическом составе используемого теплоносителя, который часто содержит весьма токсичные вещества. Утилизация таких жидкостей должна проводиться специалистами, по всем правилам, ни в коем случае не  допускается слив ни на грунт, ни в систему канализации.

  • Электродные котлы славятся невысокой стоимостью.

Опять, казалось бы, бесспорно, так как цена самих нагревателей, действительно, лежит в весьма доступном диапазоне. Но очень часто здесь кроется и «маркетинговая ловушка». Добавьте к стоимости котла цену блока управления, термодатчиков, циркуляционного насоса – и общий итог будет вполне сравним со, скажем, ТЭН-котлом, в компоновке которого все эти узлы уже предусмотрены.

Возможно, вас заинтересует информация о том, насколько эффективен электрокотел для отопления частного дома

А без дополнительных устройств мониторинга и управления эксплуатировать электродный котел не просто невыгодно, но и очень опасно: оставить без контроля процесс чрезвычайно быстрого нагрева воды – все равно, что заложить бомбу замеленного действия – рванет рано или поздно обязательно.

Так что при покупке следует ориентироваться не только на широко рекламируемую невысокую стоимость электродных  котлов, но и на уровень цен всего необходимого для их эффективной и безопасной эксплуатации аппаратного наполнения.

Действительные и надуманные недостатки электродных котлов

Даже беглый взгляд на приписываемые электродным котлам отрицательные стороны может заранее сформировать предубеждение против такой системы отопления. Однако, так ли все это справедливо? Давайте и здесь разберемся несколько глубже.

  • Теплоноситель всегда должен быть качественным, с правильно подобранным, сбалансированным химическим составом.

Это действительно так, и хлопот такое требование доставляет порой немало. Состав должен давать хорошую ионизацию, обладать достаточной теплоемкостью, широким рабочим диапазоном температур, быть безопасным со всех точек зрения и не вызывать активную химическую коррозию металлических деталей системы. Жидкость не должна иметь и слишком высокого сопротивления, иначе через не и вовсе может не пойти ток. Одним словом – критериев немало.

Нередко производители электродных котлов строго оговаривают перечень допустимых с их оборудованием теплоносителей

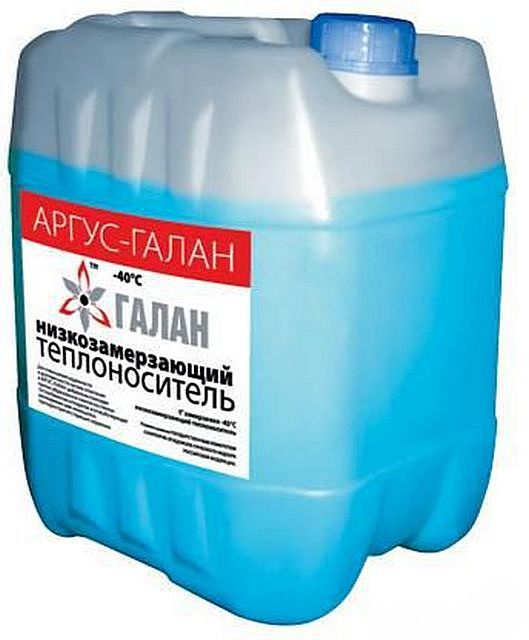

Многие производители тонных котлов рекомендуют конкретные типы теплоносителей, и несоблюдение подобных рекомендаций может закончиться прекращением гарантийных обязательств на оборудование.

Неискушённому хозяину подобрать оптимальный состав бывает очень непросто, а залитый «на глазок» состав вполне спососбен, хоть и обеспечивая работу системы в принципе, резко снизить ее эффективность, сведя к минимуму все основные достоинства ионных котлов. Если учесть еще и то, что теплоноситель быстро «стареет» и меняет свои качества, требует регулярной замены, то это, конечно, в совокупности, вызывает массу вопросов к удобству эксплуатации  подобной системы.

  • Использование ионных котлов ограничивает хозяев с выбором радиаторов отопления

Совершенно справедливый упрек. Действительно, чугунные или стальные радиаторы таким системам отопления противопоказаны. Возможные явления коррозии черных металлов способны нарушить химический состав теплоносителя, снизить его электролитические качества. Кроме того, чрезмерно высокая теплоемкость чугуна в сочетании с большим внутренним объемом таких батарей приведет к тому, что электродный котел станет работать практически без пауз, и об экономичности придется забыть.

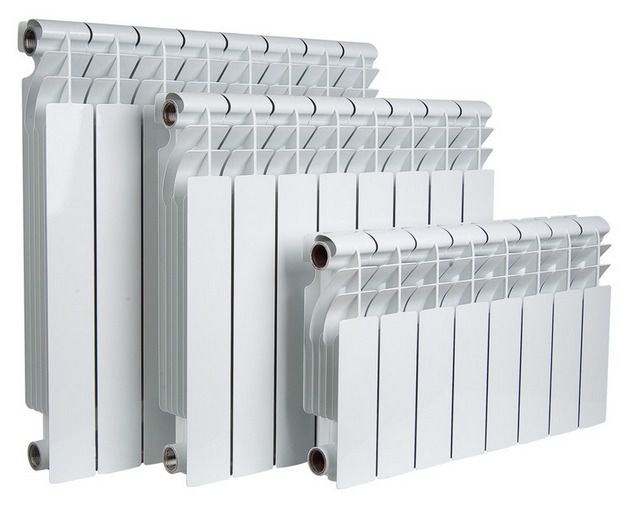

Ионные котлы могут ограничить хозяев в выборе радиаторов отопления. Оптимальный вариант – биметаллические или качественные алюминиевые

Оптимальный вариант для таких котлов – это биметаллические батареи. Подойдут и качественные алюминиевые. А вот недорогие радиаторы из вторичного алюминия (обычно изготавливаемые по технологии экструзии) использовать не рекомендуется – металл будет содержать множество примесей, и это обстоятельство очень быстро нарушит сбалансированный химический состав теплоносителя.

  • Еще один недостаток из того же ряда – такие котлы не должны использоваться в системе отопления открытого типа.

Все правильно – свободный доступ атмосферного воздуха к теплоносителю способен, во-первых, резко повысить его коррозионную агрессивность, а во-вторых – разбалансировать необходимый химический состав жидкости.

  • Вода из системы отопления не должна использоваться для бытовых или технических нужд.

Непонятно, почему это приписывают только электродным котлам? Хорошему хозяину никогда и не придет в голову отбирать воду из контура отопления, вне зависимости от того, какой в ней установлен котел! Для этого есть другие способы получения горячей воды, например, установка бойлера косвенного нагрева. И электродный котел ничем в этом плане не отличается от других.

  • Схема с использованием электродного котла всегда выдвигает особые требования к надежному заземлению.

Да, это так. Важность велика уже с тех позиций, что корпус электродных котлов сам по себе является одним из электродов, в отличие от всех остальных типов оборудования. Если в других приборах модно ограничиться установкой УЗО, в данном случае такая мера будет неэффективной, также из-за особенностей принципа работы – УЗО будет срабатывать постоянно из-за неизбежных утечек. Значит, для обеспечения безопасности – только надежное заземление.

Эксплуатация электродных котлов не допускает никаких «вольностей» с заземлением – оно должно быть организовано по всем правилам

Однако, справедливости ради, заметим, что качественное заземление необходимо вообще для всех мощных электрических приборов. Так что это не является в прямом смысле слова недостатком ионных котлов, а просто относиться к разряду повышенных требований к обеспечению безопасности их эксплуатации.

  • Верхняя граница нагрева теплоносителя в системах с электродными котлами – 75 градусов.

Порог нагрева есть у всех котлов – для того и существуют блоки контроля и управления, чтобы следить за этим. В электродных котлах этот порог обусловлен тем, что при более высоких значениях нагрева начинаются сильные изменения в электролитических характеристиках теплоносителя, что ведет с ненужному перерасходу электроэнергии без сколь-нибудь полезной тепловой отдачи.

Впрочем, для домашних автономных систем отопления такого порога температуры обычно вполне хватает для эффективного обогрева помещений.

  • Электроды ионных котлов имеют неположительный срок службы, быстро зарастают, требуют замены.

Очень спорно. Возможно, такой вывод сделали те хозяева, кто использовал некачественный теплоноситель, что привело к быстрому образованию накипи. В нормальных условиях электроды служат немало.

Но даже если и пришел срок замены вышедших из строя комплектующих (а это случается с абсолютно любой электрической техникой), то такую операцию нельзя назвать особо затратной или сложной.

  • Установка электродного котла, отладка и запуск системы отопления – достаточно сложные процедуры, требующие привлечения специалистов.

Здесь бы надо разделить понятия. Сам монтаж котла в контур отопления, наоборот – очень прост и понятен. А вот что касается отладки – то, увы, приходится с этим согласиться. Правильно оценить химический состав теплоносителя, общую эффективность функционирования системы, не обладая соответствующими опытом и не располагая необходимым оборудованием – крайне сложно. Значит, следует быть готовым к ежегодному вызову специалистов для профилактических работ пред началом отопительного сезона.

Надеемся, что информация этого раздела публикации поможет взвешенно оценить перспективы установки такого типа котла. Если же, по мнению потенциальных хозяев, преимущества такого принципа нагрева перевешивают имеющиеся недостатки, то можно переходить к выбору из имеющегося в продаже ассортимента. Об этом – в следующем разделе публикации.

Обзор российского рынка электродных котлов

Надо заметить, что несмотря на противоречивость в оценке электродных котлов, популярность их достаточно высока и даже имеет тенденцию к росту. Естественно, производители учитывают это, и представляют на российский рынок немалое количество моделей. Рассмотрим наиболее популярные в наших краях бренды.

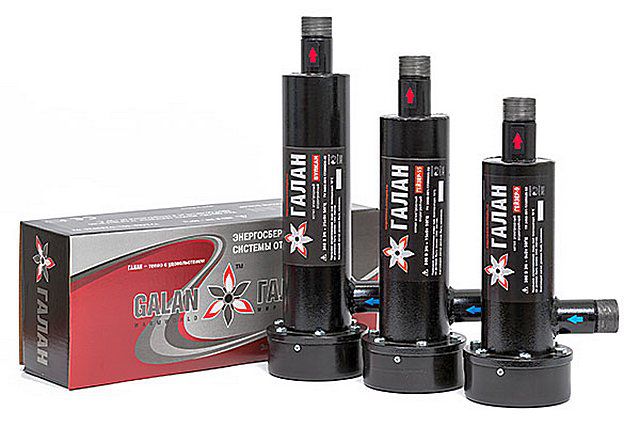

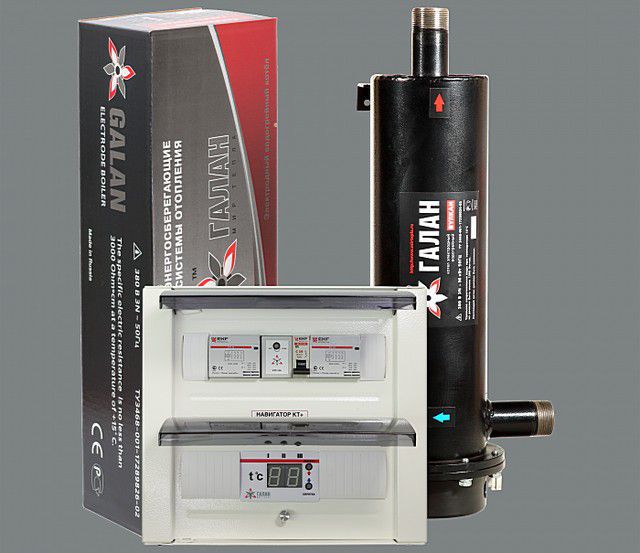

Котлы компании «Галан»

Это – московская фирма, которая стала пионером в сфере производства электродного отопительного оборудования. Причем, некоторая информация позволяет говорить о том, что это лидерство по освоению инновационной технологии – не только среди российских компаний, но и в более широком, мировом  масштабе.

Первые разработки были запатентованы и запущены в серийное производство еще в начале 1990 годов. Можно с большой долей уверенности утверждать, что и поныне бренд «Галан» остается своеобразным «законодателем мод» в этой области.

Бренд «Галан», наверное, остается самым авторитетным среди электродного отопительного оборудования

Если в интернете задать поисковый запрос по теме «электродный котёл», то почти наверняка первые строчки в перечне полученной информации займут именно изделия «Галан».

Цены на модельный ряд котлов Галан



Современный ассортимент электродных нагревателей для систем отопления представлен тремя линейками продукции. В каждой из них несколько моделей различной мощности.

  • Для крупных особняков, для многоквартирных домов или для отопления больших хозяйственных или общественных объектов применяются котлы линейки «Галан-Вулкан». Они работают исключительно от трехфазной сети питания, и представлены моделями мощность. 25, 36 и 50 кВт.
  • Линейка средней мощности – «Гейзер». В ней – всего две модели, мощностью 9 и 15 кВт. Подойдёт для большинства средних по величине загородных домов.
  • Наконец, наиболее компактные модели – линейка «Очаг», от 2 до 6 кВт. Несмотря на скромные размеры и всего «полкило» веса, за ними заявляются очень серьезные показатели, достаточные для обогрева небольших домов.
Основные параметры «Вулкан 50» «Вулкан 25» «Гейзер 15» «Гейзер 9» «Очаг 6» «Очаг 5» «Очаг 3»
Потребляемое напряжение, вольт 380 380 380 220 или 380 220 220 220
Отапливаемое помещение, м³ до 1600 до 850 до 550 до 250 / до 340 до 200 до 120
Объем теплоносителя в системе, литров 300-500 150- 300 100- 200 50-100 35-70 30-60 25-50
Потребляемая сила тока, max, A 2×37,9 37.5 22.7 13,7/40 27.3 22.7 13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС 50 25 15 9 6 5 3
Потребленная мощность в кВт, в среднем за сезон(6 месяцев) с 15 октября — по 15 апреля. до 36000 кВт до 18000 кВт до 12000 кВт до 8000 кВт до 6000 кВт до 5000 кВт до 3000 кВт
Рекомендуемая температура на выходе, ºС 60 60 60 60 60 60 60
Диаметр муфты для подсоединения котла к отопительной системе 32 32 32 32 25 25 25
масса. кг 11.5 6,5 6,5 6,5 0.5 0.5 0.5
диаметр, мм 130 130 130 130 35 35 35
длина, мм 570 460 410 360 335 320 275
Цена в базовой комплектации 25000 16000 15800 15500 12500 12000 11500

Сами электродные котлы «Галан» — это хорошо отработанная и проверенная конструкция, которая выпускается уже давно без особых принципиальных изменений. А вот автоматика к ним – совершенствуется постоянно, пополняясь новыми образцами.

В базовую комплектацию (цены которой указаны в таблице) входит блок управления «Навигатор». При желании можно заменить его на более совершенную модель «Навигатор КТ+», естественно, с соответствующей доплатой.

Электродный котел «Галан-Вулкан», укомплектованный блоком управления «Навигатор КТ+»

Возможны и более дорогие, «навороченные» комплектации, включающие цифровые терморегуляторы по подаче и «обратке», модули управления циркуляционными насосами, комнатные выносные комнатные термостаты, отслеживающие температуру воздуха в помещениях, дополнительные устройства обеспечения защиты и безопасности эксплуатации.

Видео: презентационный видеоролик об электродных котлах «Галан»

Котлы электродные марки «ЭОУ»

Под этой аббревиатурой кроется очень простое и красноречивое название – «Энергосберегающая отопительная установка». Продукт российской разработки и производства, популярный в ряде стран ближнего и дальнего зарубежья и имеющий международную сертификацию качества.

Ассортимент котлов «ЭОУ» представлен двумя линейками – моделями, работающими в однофазной сети 220 В, мощностью от 2 до 12 кВт, и рассчитанные на трёхфазное питание 380 В, с мощностью вплоть до 120 кВт. Интересно, что в модельном ряду сохраняются единые внешние размеры приборов – они показаны на иллюстрации ниже.

Так выглядят электродные котлы марки «ЭОУ»

В таблице ниже приведены характеристики модельного ряда котлов «ЭОУ», рассчитанных на однофазную сеть питания, как наиболее востребованных для отопления небольших и средних по размерам частных домов.

Основные параметры 1/2 1/3 1/4 1/5 1/6 1/7 1/8 1/9 1/10 1/12
Рабочее напряжение, Вольт ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220 ~220
Потребляемая мощность. кВт 2 3 4 5 6 7 8 9 10 12
Объём отапливаемого помещения, м³ 120 180 240 300 360 420 480 540 600 750
Отапливаемая площадь, м² 40 60 80 100 120 140 160 180 200 250
Потребление электроэнергии в сутки, кВт 2-16 3-24 4-32 5-40 6-48 7-56 8-64 9-72 10-80 12-96
Подъем воды в водяной системе (без насоса), метров вод. ст. 3 4 5 6 7 8 9 10 11 13
Пределы регулировки температуры, до 95
Число электродов, шт. один
Вес, не более, кг 3
Цена прибора, без щита управления, руб. 4500 4700 4900 5000 5300 5500 5800 6000 6200 6300
Цена набора комплектующих для монтажа щитка управления, руб. 1410 2000 2000 2000 2000 2000 3200 3200 3200 3200

Производитель заявляет о готовности оборудования к безаварийной эксплуатации в течение 30 лет, причем на первое десятилетие он дает заводскую гарантию.

Возможно, вас заинтересует информация о том, что собой представляет терморегулятор для батарей отопления

Электродные (ионные) котлы «Берил»

В заголовок этого подраздела не зря в скобках вынесено слово «ионные» – это как раз тот уже упомянутый выше случай, когда производитель проводит градацию между электродными и ионными приборами своей разработки. В некоторых моделях предусмотрена специальная электронная система оценки количественного и качественного состояния ионной среды теплоносителя с выработкой соответствующих поправок в режим работы оборудования.

Модельный ряд представлен двумя типоразмерами – соответственно, для однофазной сети питания (мощностью от 2 до 9 кВт), и трехфазной – до 33 кВт. Габариты котлов показаны на иллюстрации ниже:

Два типоразмера электродных котлов «Берил»

Можно отметить, что у котлов этого производителей есть одна характерная особенность: «зеркальное», в отличие от других марок, расположение силового блока – он размещен в верхней части, по ходу теплоносителя. Это, кстати, значительно упрощает проведение монтажных и профилактических работ, в том числе и с перекоммутацией проводов или даже заменой электродного блока на новый – все намного доступнее.

Ниже в таблице представлен уровень цен на различные модели котлов «Берил» и на рекомендуемые к нему модули управления.

Наименование котлов, систем управления, других комплектующих: Цена, руб.
Ионные котлы BERIL с блоком автоматики (ручным изменением мощности с шагом 200 (600) Вт)
Котлы 220 В; мощностью 5, 7, 9 кВт 5000
Котлы 380 В; мощностью 6, 9, 12, 15, 25, 33 кВт 9000
Блок управления «Евро» к котлам 220В и 380В 15000
Ионные котлы BERIL с блоком автоматики (автоматическое и ручное изменение мощности, шаг 600 Вт)
Котлы 380 В с симисторным блоком, мощностью 6, 9, 12, 15, 25, 33 кВт 20000
Модуль управления ЦСУ (с функцией ПИД режима) 15000
Ионные котлы BERIL с автоматикой (автоматическое или ручное изменение мощности с шагом 2 кВт)
Котел 380 В со встроенным симисторным блоком, мощностью 100 кВт 75000
Котел 380 В со встроенным симисторным блоком, мощностью 130 кВт 100000
Блок управления ЦСУ (с функцией ПИД режима) к котлам мощногстью 100 и 130 кВт 25000
Электродные котлы BERIL и автоматика к ним
Котлы 220 В; мощностью 5, 7, 9 кВт 5000
Котлы 380 В; мощностью 6, 9, 12, 15, 25, 33 кВт 9000
Блок управления ЭЦРТ ГЭКК к котлам 220 и 380 В 9000
Рекомендуемый теплоноситель
Теплоноситель BERIL V.I.P. на основе пропиленгликоля, порог кристаллизации -45 ºС, полиэтиленовая канистра 20 литров 2500

Кстати, в части аппаратуры управления именно эта компания старается задавать тон. На выбор потребителю предлагаются ручные, полуавтоматические и полностью автоматизированные модули управления. Предусмотрена возможность регулировки уровней задействованной мощности с определенным шагом, что обеспечивает более ровную и экономную работу всей системы.

Мощные ионные котлы «Берил» с симисторными блоками контроля и управления

Более современные модули управления ведут мониторинг состояние системы отопления в реальном времени, оснащаются специальными симисторными блоками, устройствами ПИД-реагирования. Такие системы управления способны только оценивать текущие показатели датчиков, но и прогнозировать ситуацию, вырабатывая при этом корректирующие поправки в установленный режим работы котла. В итоге подобные модели дают весьма существенный, оцениваемый в 15-20%, эффект экономии потребления электроэнергии без потери в комфортности создаваемого в помещениях микроклимата.

Электродные котлы – тот редкий, но очень приятный для осознания случай, когда при выборе оптимальной модели нет нужды искать зарубежные образцы – российская техника такого класса уверенно стоит на передовых позициях. Изо всего импортного ассортимента можно упомянуть лишь котлы латвийской компании «STAFOR», которые пользуются спросом у наших потребителей за высокие показатели надежности и безопасности эксплуатации.

Линейка электродных котлов «STAFOR»

Производитель комплектует свои изделия необходимыми блоками управления и контроля собственной разработки. В ассортименте, кроме того, фирменный теплоноситель, предназначенный именно для ионных энергетических установок, а также специальная добавка «STATERM POWER», дающая возможность точно корректировать химический состав теплоносителя для достижения максимальной эффективности работы котла.

В завершение публикации хочется выразить надежду, что представленная информация помогла читателю понять, что же такое электродный котел отопления, как устроен, из каких «плюсов» и «минусов»  состоит.  При всей неоднозначности суждений про подобное оборудование, оно, как кажется, все-таки имеет чрезвычайно большие перспективы на развитие и совершенствование. И если почитать отзывы пользователей, уже эксплуатирующих такую схему отопления не первый сезон, то все же количество положительных мнений преобладает над негативными. Минипечь для дачи читайте на сайте.

Евгений Афанасьев главный редактор

Автор публикации07.11.2016

Понравилась статья?
Сохраните, чтобы не потерять!

Источник

Какая система отопления лучше: теплый пол или радиаторы?

Еще по теме: выбор камней для бани

принцип работы электрокотла для обогрева дома (ЭОУ)

Вся правда про электродный котел.

Вся правда про электродный котел.

Оглавление статьи

И снова здравствуйте! Многие из вас слышали про чудесные электродные котлы, которые очень сильно экономят электричество. Возникает законный вопрос: «Как и за счет чего это происходит?» Давайте попробуем разобраться где здесь правда, а где вымысел. Начнем с объяснения физических принципов работы электродного котла.

Принцип работы электродного котла.

Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла.  А в обычном электрическом котле сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:

Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:

  • Дистиллированная вода  не подходит, потому что не проводит электричество.
  • Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.

В паспортах на такие отопительные аппараты, производители обычно пишут, что котел будет гарантированно работать только с их теплоносителем, в состав которого входят «особенные»  ингибиторы коррозии или что-либо еще. Меня мучают подозрения, что делается это для того, чтобы при случае отказаться от гарантийного обслуживания, если потребитель использовал какую-то другую жидкость. Производители рекомендуют применять для электродных котлов пропиленгликоль или этиленгликоль. Если интересно, то можете прочитать мою статью про низкозамерзающие теплоносители. Теперь давайте коснемся еще одного вопроса.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада! Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°. При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов. Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций. Чем больше секций, тем дороже система отопления выйдет по цене. Единственный вариант с такой температурой теплоносителя — водяные теплые полы. Но нужно помнить, что для  нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

 Сложности в эксплуатации электродных котлов.

Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:

  • Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
  • Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд.  Системы заземления дорогое и сложное удовольствие
  • Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
  • Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:



В общем, многовато проблем для одного устройства.

Краткие итоги статьи.

Электродный котел, конечно, интересное техническое решение. Но проблем с его с эксплуатацией много и они серьезные. При этом нет никаких доказательств его экономичности, кроме обещаний производителей и продавцов. Скажу еще, что по какой-то неведомой мне причине ни один известный производитель оборудования для отопления не выпускает электродных котлов. Возможно, что это вызвано именно этими проблемами. На этой оптимистичной ноте я завершаю эту статью. Жду ваших вопросов в комментариях.





Источник

Рекомендуем: футеровочная смесь

Комментировать
0
394 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
