Обвязка радиатора – схемы, применяемое оборудование. Какими способами выполняется обвязка радиаторов отопления. Методы и оборудование обвязки радиаторов отопления

Нарушение простых правил размещения батарей могут свести на нет все последующие этапы обвязки, снизив эффективность одного звена до 25%.

Итак:

  • Расстояние от подоконника не должно быть менее 10 см;
  • Расстояние от пола до нижнего края радиатора не должно быть меньше 12 см;
  • Радиатор впритык к стене не ставится, минимальный зазор между ними должен быть 20 мм;

К сведению! В монтажный комплект вместе с пробками входят держатели для секционных батарей, а для панелей, крепления входят в комплект с радиатором. Они изначально спроектированы под необходимый промежуток.

Но желание нашего человека сэкономить и все сделать по-своему, заставляет это сделать. Еще один прием, который напомнит вам про необходимость промежутка – на стену под батарею клеится утеплитель с фольгированным отражателем, и между ним и радиатором нужен зазор.

Не далеко, не близко, не высоко, не низко.

  • С осторожностью необходимо относится к нишам под батареи. Желание скрыть обогреватель может привести к потере эффективности и теплоотдаче. Любителям эстетики цена вопроса может составить 10% потери теплоотдачи в нишах полуоткрытого типа и 20% – в нишах закрытого типа.

Как проводится обвязка радиаторов?

Обвязка позволяет устанавливать оптимальный уровень отдачи тепла приборами отопления. Перед установкой радиаторов определяются их тип и схема подключения. Затем выбирается место для монтажа. Установка отопительных батарей не представляет особой сложности. Алгоритм монтажных работ включает следующие действия:

  • Демонтаж устаревших приборов.
  • Выбор места для установки, монтаж кронштейнов.
  • Установка запорных устройств, терморегуляторов, кранов и отводчиков воздуха.
  • Герметизация соединений.
  • Обвязка радиаторов трубами.
  • Опрессовка.
  • Подача теплоносителя.

Обвязка батарей должна выполняться квалифицированным специалистом, оснащённым необходимым инструментарием.

Оптимальное решение проблемы подключения батарей отопления – вызов наших опытных мастеров из компании «Комплекс идей». Это позволит вам сэкономить время и силы и гарантирует высокое качество работ.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

  • какая схема системы отопления будет использована (однотрубная или двухтрубная);
  • какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

На заметку: по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

Для однотрубной системы:

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

Для двухтрубной системы:

  • используется как параллельное, так и последовательное подключение батарей;
  • патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

  • муфту с накидной гайкой следует вставить в мультифлекс;
  • специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

На что обратить внимание

Рекомендуем заранее подбирать типы регистров, а также их конфигурацию, чтобы создать систему обогрева согласно разработанному проекту.

Помимо них в нее должны входить:

  • котел;
  • трубопроводы;
  • запорная и регулирующая арматура;
  • насос (если необходим).

Процесс установки приборов обогрева не представляет особых трудностей:

  • выберите заранее место под отопительные приборы согласно проекта;
  • подведите к ним трубопровод или трубопроводы;
  • соедините между собой батарею и магистральные трубы своими руками.

Обвязка радиатора отопления зависит от разработанного проекта

Что нужно для обвязки?

Кроме полипропиленовых труб, для устройства обогревательной магистрали понадобится следующий инструментарий и расходные материалы:

  • электрический лобзик;
  • ножницы для разрезки полипропиленовых труб;
  • мощная дрель с ударной функцией или перфоратор;
  • строительный карандаш;
  • рулетка;
  • уровень;
  • крепежные элементы для фиксации труб к стеновым перекрытиям;
  • соединительные фитинги.

Подсоединение труб из полипропилена

Ниже будем рассматривать процесс подключения отопительных приборов к системе отопления, где используются ПП трубы, цена которых сегодня одна из самых низких.

Обвязка с помощью «ленинградки»

В настоящее время есть два способа:

Однотрубный или «ленинградка» В этом случае теплоноситель, чаще всего вода, сразу поступает во все здание, сверху стекая по трубам, установленных в отдельных квартирах. Такую систему нередко применяют в многоквартирных домах.Рассмотрим ее недостатки:

  • не позволяет регулировать температуру регистра (исправить можно использованием дорогостоящего оборудования);
  • больше всего тепла скапливается на верхних этажах, в тоже время нижние его недополучают;
  • во время ремонтных работ инструкция требует отключать весь стояк;
  • очень сложно отключиться от системы центрального отопления.
Двухтрубный
  1. Используется две трубы:
  • первая – подает горячую воду в батареи;
  • вторая (обратка) – отводит ее от отопительных приборов.
  1. В данном случае производится параллельное подключение батарей.
  2. Используют ее для отопления частных домов, квартир с автономной системой обогрева.
  3. Преимущество:
  • позволяет регулировать температуру каждого отопительного прибора;
  • регистр можно отсоединить от системы, не выключая весь стояк.

Двухтрубная схема обвязки радиатора отопления

Обе системы состоят из следующих элементов:

  • батарей отопления, у которых есть клапан сброса воздуха вверху и заглушка внизу. При нижнем способе подключения последняя устанавливается сверху;
  • радиаторной проходной пробки;
  • терморегулятора и клапана для 2-х трубной системы;
  • хвостовика;
  • запорного крана;
  • контргайки, с помощью которой производится крепление муфты и регистров;
  • байпас для 2-х трубной системы;
  • трубопроводов из полипропилена, полиэтилена, металлопластика или металла.

Различные варианты обвязки

Тонкости работы с полипропиленом

В первую очередь хотелось бы отметить, что приступать к разводке труб можно только после того, как будет выполнена установка всего функционирующего оборудования, к которому относятся радиаторы, котлы, колонки, расширительные баки и т.п.

Разрезка труб должна осуществляться исключительно посредством специальных ножниц, а рез должен быть строго вертикальным под углом 90°.

При монтаже тепловой магистрали рекомендуется использовать вспомогательные крепежные элементы, благодаря чему можно предупредить прогибы материала и обеспечить надежность фиксации.

Очень важно дать паяльному прибору полностью нагреться. Трубы прогреваются посредством аппарата в течение секунд, после чего сразу же соединяться между собой. Чтобы элементы надежно зафиксировались друг с другом, откладываем их в сторону на минуты.

Вот, собственно, и все нюансы выполнения обвязки полипропиленом. Используя эту информацию, вы сможете выполнить монтаж отопительной системы без особых проблем и трудностей!

ВИДЕО: Как своими руками сделать отопление

Способы подсоединения радиаторов

Есть 3 основных типа подключения:

  1. Боковой односторонний считается наиболее приемлемым. Подача производится в верхнюю пробку, обратка подсоединяется к нижней. Способ способен давать максимальную теплоотдачу, что обеспечивает самую большую эффективность.

Совет: не подключайте подачу снизу, в этом случае потеря мощности системы составит около 8%.

  1. Диагональный иногда применяется в батареях, имеющих достаточно большую длину. В этом случае прогрев происходит равномерно всех секций оборудования, не создавая температурные перепады, что отражается на их эффективности. Подачу подсоединяют к верхней проходной пробке с одной стороны изделия, обратку – к нижней с другой стороны.

Совет: не подводите горячий теплоноситель снизу, в этом случае система отопления будет терять до 10% мощности.

Нижний способ обвязки отопительных приборов

  1. Нижний рекомендуется использовать только при монтаже трубопроводов в полу. В этом случае потеря мощности составит также до 10%.

Совет: устанавливайте радиаторы под окнами, а не по их сторонам. Правильно соблюдайте расстояния от стены и подоконника по высоте и отступу.

Типы радиаторов

При установке новой системы отопления рекомендуется использовать новые отопительные приборы. Рынок сегодня может предложить несколько вариантов регистров, изготовленных из алюминия, чугуна, стали или с использованием комбинаций металлов.

Вам нужно только правильно выбрать подходящую модель, которая может быть:

  1. Стальная сплошная и тонкая панель, подсоединение к которой возможно только снизу или сбоку.
  2. Секционной облегченной из алюминия или биметаллической. Такие батареи подсоединяются всеми тремя способами, для которых полипропиленовые трубы подходят идеально.

Как правильно подключать батареи боковым способом

Рекомендуем заменить в квартирах с центральным обогревом чугунные тяжелые батареи биметаллическими. Они имеют большую теплоотдачу и лучше переносят щелочь, которая добавляется в теплоноситель. Для автономного отопления в квартире и частном доме лучше всего подходят алюминиевые или стальные радиаторы, так как давление в таких системах небольшое.

Особенности обвязки полипропиленовыми трубами

Явным преимуществом полипропиленовых труб является то, что они позволяют создавать отопительный контур любой сложности. То есть, если вы новичок и придумали довольно сложную схему трубопровода – использовать для нее трубы такого типа вполне допустимо. Однако следует учитывать одну особенность – сложный продолжительный трубопровод имеет более высокую теплопотерю. Поэтому еще раз все тщательно продумайте – возможно, есть шанс сделать систему более простой, повысив, тем самым, качество отопления.

Схема обвязки радиатора отопления

Соединение полипропиленовых труб может выполняться двумя способами. Прежде всего – трубы можно спаивать. Это более надежный метод, который в случае качественного исполнения исключает протекание. Второй метод соединения – использование фитингов. Он менее надежен, поскольку, если произойдет даже незначительное смещение, – начнется просачивание теплоносителя. Важно обратить внимание – если есть возможность избежать соединения – лучше ею воспользоваться.

Современные полипропиленовые трубы отличаются прекрасными характеристиками. Прежде всего, они имеют весьма продолжительный срок эксплуатации – 40 лет.

Кроме того, использование современных технологий при создании материала сделало его довольно выносливым – труба с легкостью выдерживает внутреннее давление в 25 Бар. Еще одна особенность – даже продолжительное воздействие сильно нагретого теплоносителя (до 95 градусов) не вызывает деформацию труб.

Обвязка электрокотла отопления

Полипропиленовые трубы и фитинги

Вместе с тем, есть некоторые ограничения относительно использования полипропиленовых труб в непосредственной близости от котла, которые следует знать перед тем, как поставить их в системы и перед тем, как запустить батарею отопления. Так, труба подвода газа к нагревательному котлу должна иметь исключительно жесткое соединение. Как говорят нормы установки батарей отопления, подключение к котлу должно происходить через металлический сгон (или американку) с паронитовыми прокладками. Недопустимо применение фум-ленты или пакли. Дело в том, что резиновые прокладки могут при нагреве значительно уменьшаться в размере – и даже могут перекрыть проход для подачи газа. А фум-лента и пакля могут просто загореться от высокой температуры – а это может привести к печальным последствиям.

Перед тем, как включить батарею отопления, требуется все тщательно проверять.

Также важный момент – это как перекрыть батарею отопления. Это требуется производить в том случае, если нужно произвести такую операцию, как отключить батарею отопления или демонтировать ее. Такой этап, как правильно перекрыть батарею отопления, требуется в случае обвязки с применением запорных кранов.

Запорный кран на радиаторе отопления

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел. Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности. Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Схема отопительной системы

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто. Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора.

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Группа безопасности котла на подающем трубопроводе

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией. Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.


Котлы Обвязка электрокотла отопления

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При двухтрубной системе

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (%).

Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

  1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
  2. краны соединяются с тройниками;
  3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

  1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
  2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
  3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
  4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

  1. к входу и выходу из радиатора присоединяются запорные краны;
  2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Видео-уроки по установке радиаторов отопления





Схема подключения радиаторов отопления

Отопительная система считается одной из самых важных коммуникационных инженерных конструкций в любом сооружении. Важно не только правильно выбрать батареи для этих целей, но и определить подходящее их количество и произвести грамотное подключение радиаторов отопления.

Только в этом случае можно добиться того, что система будет прекрасно справляться с поставленными задачами в частном доме или квартире. К этим задачам относится оптимальный и равномерный обогрев различных помещений в зимнее время, поэтому подключение радиатора должно производиться по всем правилам.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире. Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

  • должны обладать высоким КПД;
  • при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
  • должны быть правильно сформированы и отрегулированы многочисленные узлы;
  • монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
  • должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

  • правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
  • грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
  • правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.


Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

Как выбрать схему

Первоначально нужно определиться, какие существуют варианты подключения радиаторов отопления, чтобы выбрать самый подходящий. Можно выделить следующие виды:


Сама подводка трубопровода к батареям может быть произведена следующими способами:

Все способы имеют свои особенности, поэтому важно правильно определиться с вариантом. При этом некоторые узлы монтируются различными способами.

Если предполагается осуществлять монтаж последовательной схемы, то на одной батарее в гравитационной сети не должно быть больше 12 секций. Если же применяется циркуляционный насос, то не должно быть больше 24 секций. В этом случае можно добиться наибольшего КПД системы и высокую безопасность ее использования.

Правила установки

Перед тем, как подключить радиатор. нужно учитывать следующие требования к этому процессу:

  • от пола расстояние до батареи должно быть примерно 10 см;
  • от подоконника до радиатора расстояние равняется 10 см;
  • все узлы должны быть подключены в соответствии с требованиями, которые указываются производителями;
  • от стены до изделия должно быть больше 2 см.

Непосредственный процесс работы

Как правильно подключить радиатор? Важно просмотреть обучающее видео и знать основные этапы работы. Для этого должны реализовываться следующие последовательные действия:

  • на место, где предполагается выполнять монтаж изделия, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов;
  • кронштейны фиксируются к стене помещения;
  • на сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры, причем обычно для этого используются краны Маевского;
  • устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны;
  • производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам, причем важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем;
  • выполняется подключение батареи к трубопроводу одним из способов: он может быть диагональным, нижним или односторонним;
  • осуществляется опрессовка конструкции, после чего можно пускать воду, чтобы проверить герметичность и правильность работы оборудования;
  • непосредственное использование отопления.

Таким образом, если знать, как правильно подключить батарею, какой способ подключения для этого выбрать, то можно выполнить все сложные работы своими силами.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на %.

Источник

Пайка полипропиленовых труб Обвязка и установка батарей отопления Сборка радиаторов

подключение радиатора отопления к полипропиленовым трубам своими руками

Подключение алюминиевых радиаторов полипропиленовыми трубами

Подключение современного радиатора отопления к полипропиленовым трубам

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления. При подключении радиатора к полипропиленовым трубам важно правильно подобрать фитинги (комплектующие для подключения радиаторов), выбрать нужные трубы и качественно провести монтаж.

Использование полипропиленовых труб позволяет смонтировать теплый пол, классическую систему с радиаторами, спрятать трубы в стены.

Обратите внимание! Для водяных систем отопления следует покупать только армированные полипропиленовые трубы, но важно помнить, что их нельзя использовать для паровых систем отопления.

Содержание

Виды радиаторов

Современные радиаторы (в просторечии батареи) это эргономичные, привлекательные внешне изделия, которые пришли на смену чугунным батареям. В отоплении частного дома можно использовать радиаторы любого из существующих видов. Выбор зависит скорее от материальных возможностей, чем от типа батареи.

Производители предлагают 3 вида (4-й это чугунные) современных радиаторов:

  1. Стальные. Бывают трубчатые и секционные. Трубчатые дороже, поскольку считаются более привлекательными внешне. Теплоотдача одинаковая.
  2. Алюминиевые. Эти изделия эффективнее стальных в теплоотдаче. Требуют нейтральной реакции теплоносителя. При щелочной или кислой среде быстро приходят в негодность.
  3. Биметаллические. Комбинированные батареи из стали и алюминия. Объединяют в себе все положительные моменты первых двух видов и являются самыми дорогими.

Обратите внимание! Любой вид радиаторов можно подключить к полипропиленовым трубам.

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

Это:

  1. Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
  2. Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Обратите внимание! При выборе полипропилена, как материала для монтажа, от металлических труб следует отказаться совсем. Качественная система отопления предусматривает только полипропиленовые трубы. Комбинировать здесь запрещено.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

  • В верхний вход радиатора подключают трубу, идущую от котла (подача).
  • К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Обратите внимание! Радиаторы всегда устанавливают под окнами. Это улучшает циркуляцию теплого воздуха от батарей и препятствует охлаждению помещения. Холодный воздух от окон спускается на радиатор и, нагреваясь, расходится по комнате.

Способы подключения радиаторов

Монтаж системы отопления дома состоит из следующих этапов:

  • планирование, разметка;
  • крепление радиаторов к стене;
  • разводка труб и соединение составных частей;
  • пробный запуск.

Подключить установленные батареи к полипропиленовым трубам можно несколькими способами.

Способы подключения радиаторов к полипропиленовым трубам:

  1. Диагональный. Классический – радиатор подключают к подаче вверху с одной стороны и к обратке, снизу другой стороны. От подачи к обратке можно мысленно провести диагональ через все полотно радиатора.
  2. Боковой. Оба подключения (и ввод, и вывод) осуществляют с одной стороны, сохраняя принцип «подача сверху, обратка снизу». Батарея остается сбоку от труб, вторая ее сторона (бок) глухая.
  3. Нижнее. Особенность подключения радиатора к полипропиленовым трубам этим способом в том, что и подача, и обратка подключаются снизу по разным сторонам батареи. Такой тип монтажа применяется в частном доме, когда одноконтурная система монтируется по периметру, горизонтально.

Обратите внимание! Подключение радиаторов к полипропиленовым трубам должно проводиться с учетом теплового линейного расширения. Необходимо предусмотреть установку компенсаторов.

Обвязка радиаторов полипропиленовыми трубами

Обвязка обогревательных элементов &#; основной этап в установке системы отопления. Суть процесса &#; установка специальной аппаратуры, которая будет регулировать процесс теплоотдачи. С ее помощью происходит отключение батареи при авариях, замене элементов системы и ее промывке.

Для качественного монтажа системы отопления и эффективной ее работы следует приобрести запорную арматуру, фитинги, инструменты для монтажа.

Запорная арматура

На полипропиленовые трубы необходимо установить при вводе и выходе теплоносителя запорную арматуру.

Виды запорной арматуры при подключении полипропиленовых труб к радиаторам отопления:

  1. Вентили (рекомендованы шаровые). Обычные вентили устанавливают на входящую и выводящую трубу непосредственно перед батареями. При одноконтурной системе дополнительный вентиль потребуется на перемычку между обраткой и подачей (на байпас). Вентили служат для перекрытия потока теплоносителя в случае необходимости при работающей системе. Ограничить подачу теплоносителя в радиатор при помощи шарового вентиля нельзя – установка его в промежуточное положение приводит к разрушению крана.
  2. Дроссели – специальные вентили, регулирующие подачу теплоносителя в радиатор. Дроссель позволит вручную ограничивать теплоотдачу. Между прикрытием вентиля и падением температуры в комнате проходит до 2 часов.
  3. Дроссели с терморегулятором (термостаты). Такие устройства самостоятельно регулируют подачу теплоносителя в зависимости от заданных параметров. Эти устройства позволяют сохранять ровную температуру воздуха вне зависимости от погодных колебаний.

Термостаты из полипропилена для подключения радиаторов к полипропиленовым трубам наиболее оптимальный выбор, хотя его трудно назвать бюджетным.

Обратите внимание! Если у вас нижнее подключение, а радиаторы не снабжены автоматическим сбросом воздуха, то для удаления воздушных пробок вверху батареи необходимо установить кран Маевского или дополнительный вентиль.

Фитинги

Для подключения радиатора к полипропиленовой трубе, для подключения разводящих труб к центральным, потребуются следующие соединительные детали:

  • Тройники полипропиленовые с переходным отверстием. Стандартные переходники с 32 диаметра основной трубы на 25 разводящей. При переходе на радиатор с 25 диаметра на 20;
  • Для установки запорной арматуры используют комбинированную тройную муфту – два выхода полипропиленовых сварных на трубу (25 диаметр) + резьбовой выход на вентиль на 0,5 дюйма (20 мм);
  • Для подключения запорной арматуры к радиатору используют муфту-американку с накидной гайкой и резьбовым соединением.

Инструменты

Для монтажа полипропиленовых труб и радиаторов отопления потребуется стандартный набор инструментов:

  • Сварочный аппарат или паяльник для полипропиленовых материалов;
  • Шейвер для снятия алюминиевого армирования в месте соединения (при выборе полипропиленовых труб, армированных алюминием);
  • Приспособление для резки полипропиленовых труб;
  • Специальный ключ с зацепом для монтажа запорной арматуры.

Порядок работ:

  • установка радиаторов;
  • установка запорной арматуры;
  • нарезка, сварка основной трубы с разводящей системой;
  • монтаж и установка дополнительных узлов (перемычек, компенсаторов);
  • соединение труб и радиаторов.

При проведении подключения радиаторов к полипропиленовым трубам следует использовать в качестве герметика резьбовых соединений материалы, устойчивые к высоким температурам. Как правило, для этого используется льняная пакля с краской или специальная синтетическая нить.

Источник

Правильное и красивое подключение радиатора в квартире…

подключение радиатора отопления к полипропиленовым трубам своими руками

Пошаговое подключение радиатора отопления к полипропиленовым трубам

Подключение алюминиевых радиаторов полипропиленовыми трубами

Содержание статьи:

Разновидности соединительных элементов

Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.

Фитинги для подключения радиаторов отопления бывают следующих видов:

Вид №1: муфта

Фото латунных муфт

Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.

Вид №2: переходники

Образец металлического переходника

Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.

Схема переходника

Обозначение на схеме Наименование элемента
1 Втулка
2 Переход
3 Раструб

Вид №3: углы или отводы

Угловой сгон

Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.

Схема отвода

Обозначение на схеме Наименование элемента
1 Сектор
2 Полусектор

Вид №4: тройники

Тройник для подключения перемычки

Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.

Схема тройника

Обозначение на схеме Наименование элемента
1 Штуцер
2 Ствол

Вид №5: крестовины

Образец крестовины

Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.

Схема крестовины

Обозначение на схеме Наименование элемента
1 Штуцер
2 Ствол

Вид №6: штуцер

Образец штуцера

Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.

Вид №7: заглушки

Пример заглушки

Простой и столь необходимый компонент сборки отопительной системы. Осуществляет герметизацию конца трубопровода, который очень часто располагается как раз на последней батарее отопительного контура.

Совет: вместо обычных заглушек можно устанавливать краны Маевского.
Они хоть и стоят дороже, зато позволяют легко спускать воздух из радиатора, мешающий его равномерному прогреву.

Кран Маевского упрощает уход за системой отопления

Подключение радиатора

Секционный радиатор имеет четыре радиаторные пробки, к каждой из которых теоретически может быть подключена подводка. На практике для циркуляции теплоносителя через батарею достаточно двух врезок — подающей и обратной. Отопительные приборы подключаются по одной из трех схем.

Подключение Описание Особенности
Одностороннее Для соединения с подводками используются верхняя и нижняя пробки с одной стороны Подключение удобно в плане компактности размещения подводок. Однако эффективно прогреваются только первые секций. Последние секции заметно холоднее и быстро заиливаются, требуя периодической промывки
Диагональное Используются верхняя радиаторная пробка с одной стороны и нижняя с другой Все секции прогреты равномерно. Теплоотдача максимальна. Заиливается только низ крайних секций со стороны глухой нижней пробки
Нижнее Используются обе нижних пробки Теплоотдача на % ниже, чем при диагональном подключении. Промывка не требуется; секции не заиливаются в принципе

Схемы подключения.

  Реклама

На что обратить внимание

Рекомендуем заранее подбирать типы регистров, а также их конфигурацию, чтобы создать систему обогрева согласно разработанному проекту.

Помимо них в нее должны входить:

  • котел;
  • трубопроводы;
  • запорная и регулирующая арматура;
  • насос (если необходим).

Процесс установки приборов обогрева не представляет особых трудностей:

  • выберите заранее место под отопительные приборы согласно проекта;
  • подведите к ним трубопровод или трубопроводы;
  • соедините между собой батарею и магистральные трубы своими руками.

Обвязка радиатора отопления зависит от разработанного проекта

Подсоединение труб из полипропилена

Ниже будем рассматривать процесс подключения отопительных приборов к системе отопления, где используются ПП трубы, цена которых сегодня одна из самых низких.

Обвязка с помощью «ленинградки»

В настоящее время есть два способа:

Однотрубный или «ленинградка» В этом случае теплоноситель, чаще всего вода, сразу поступает во все здание, сверху стекая по трубам, установленных в отдельных квартирах. Такую систему нередко применяют в многоквартирных домах.Рассмотрим ее недостатки:

  • не позволяет регулировать температуру регистра (исправить можно использованием дорогостоящего оборудования);
  • больше всего тепла скапливается на верхних этажах, в тоже время нижние его недополучают;
  • во время ремонтных работ инструкция требует отключать весь стояк;
  • очень сложно отключиться от системы центрального отопления.
Двухтрубный
  1. Используется две трубы:
  • первая – подает горячую воду в батареи;
  • вторая (обратка) – отводит ее от отопительных приборов.
  1. В данном случае производится параллельное подключение батарей.
  2. Используют ее для отопления частных домов, квартир с автономной системой обогрева.
  3. Преимущество:
  • позволяет регулировать температуру каждого отопительного прибора;
  • регистр можно отсоединить от системы, не выключая весь стояк.

Двухтрубная схема обвязки радиатора отопления

Обе системы состоят из следующих элементов:

  • батарей отопления, у которых есть клапан сброса воздуха вверху и заглушка внизу. При нижнем способе подключения последняя устанавливается сверху;
  • радиаторной проходной пробки;
  • терморегулятора и клапана для 2-х трубной системы;
  • хвостовика;
  • запорного крана;
  • контргайки, с помощью которой производится крепление муфты и регистров;
  • байпас для 2-х трубной системы;
  • трубопроводов из полипропилена, полиэтилена, металлопластика или металла.

Различные варианты обвязки

Способы подсоединения радиаторов

Есть 3 основных типа подключения:

  1. Боковой односторонний считается наиболее приемлемым. Подача производится в верхнюю пробку, обратка подсоединяется к нижней. Способ способен давать максимальную теплоотдачу, что обеспечивает самую большую эффективность.

Совет: не подключайте подачу снизу, в этом случае потеря мощности системы составит около 8%.

  1. Диагональный иногда применяется в батареях, имеющих достаточно большую длину. В этом случае прогрев происходит равномерно всех секций оборудования, не создавая температурные перепады, что отражается на их эффективности. Подачу подсоединяют к верхней проходной пробке с одной стороны изделия, обратку — к нижней с другой стороны.

Совет: не подводите горячий теплоноситель снизу, в этом случае система отопления будет терять до 10% мощности.

Нижний способ обвязки отопительных приборов

  1. Нижний рекомендуется использовать только при монтаже трубопроводов в полу. В этом случае потеря мощности составит также до 10%.

Совет: устанавливайте радиаторы под окнами, а не по их сторонам. Правильно соблюдайте расстояния от стены и подоконника по высоте и отступу.

Типы радиаторов

При установке новой системы отопления рекомендуется использовать новые отопительные приборы. Рынок сегодня может предложить несколько вариантов регистров, изготовленных из алюминия, чугуна, стали или с использованием комбинаций металлов.

Вам нужно только правильно выбрать подходящую модель, которая может быть:

  1. Стальная сплошная и тонкая панель, подсоединение к которой возможно только снизу или сбоку.
  2. Секционной облегченной из алюминия или биметаллической. Такие батареи подсоединяются всеми тремя способами, для которых полипропиленовые трубы подходят идеально.

Как правильно подключать батареи боковым способом

Рекомендуем заменить в квартирах с центральным обогревом чугунные тяжелые батареи биметаллическими. Они имеют большую теплоотдачу и лучше переносят щелочь, которая добавляется в теплоноситель. Для автономного отопления в квартире и частном доме лучше всего подходят алюминиевые или стальные радиаторы, так как давление в таких системах небольшое.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой необходимо начертить схему системы. При этом следует учитывать, что существует несколько вариантов подключения батарей:

Способ подключения Особенности
Однотрубный Данная система является наиболее простой и экономной в плане расходования материалов. Однако, она подходит лишь для небольших помещений, так как теплоноситель по пути к последней батарее нагревает промежуточные, что приводит к неравномерному их нагреву.
Двухтрубный Также представляет собой последовательное подключение, однако, горячий теплоноситель и «обратка» протекают по разным трубопроводам. Благодаря этому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка) Такой способ является наиболее эффективным, но в то же время и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Схема коллекторного подключения батарей отопления

Выбор типа схемы зависит от особенностей жилья – количества помещений, их площади и пр.Определившись с типом системы, следует своими руками изобразить на схеме расположение батарей отопления в помещении, фитинги и все прочие элементы.

Наличие такой схемы позволит рассчитать необходимое количество материалов, а также упростит дальнейшую работу по монтажу системы.

Сборка трубопровода

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

  • Прежде всего нужно нарезать трубы согласно размерам, указанным на схеме.
  • Далее обрезанные торцы подготовленных отрезков нужно зачистить от заусенцев.
  • Затем концы отрезков нужно зачистить специальным приспособлением, работающим по принципу точилки для карандашей. Данная операция необходимо для осуществления дальнейшей пайки.
  • После этого трубы и фитинги разогреваются в специальном паяльнике, после чего состыковываются.
  • Далее трубопровод монтируется к стенам при помощи специальных держателей.

Совет! Если вы работаете паяльником для пластиковых труб впервые, прежде чем приступить к сборке трубопровода следует потренироваться на обрезках.

На фото – сварочный аппарат с насадками

Таким образом, трубопровод собирается как конструктор.

При этом необходимо соблюдать следующие правила работы со сварочным аппаратом:

  • Перед выполнением сварки аппарат нужно разогреть до отключения, после чего дождаться повторного включения.
  • Необходимо строго соблюдать время нагрева соединяемых деталей. Для разных типов паяльников оно может быть разным. Поэтому перед использованием устройства следует ознакомиться с таблицей, которая обычно имеется в инструкции.
  • Соединять детали нужно ровно, не допуская перекосов.
  • После соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода довольно простой.

Нанесение разметки на стену

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе необходимо выполнить его монтаж.

Данная работа осуществляется в таком порядке:

  1. Прежде всего нужно нанести разметку на места расположения батарей.

При этом следует учитывать требования СНиП:

  • расстояние от стены должно составлять не менее 2 см;
  • расстояние от пола должно составлять около см;
  1. Затем выполняется монтаж кронштейнов. При этом необходимо использовать строительный уровень, чтобы прибор располагался ровно. Для крепления кронштейнов можно воспользоваться дюбель-гвоздями.

Проверка положения кронштейнов строительным уровнем

  1. После установки кронштейнов нужно подвесить на них радиатор.

По такой системе следует установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

  • Прежде всего к батарее крепится переходная муфта. Следует отметить, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется специальными муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

Соединение радиатора с трубопроводом через переходник

  • Далее к переходнику подключается шаровый кран, регулировочный вентиль или радиаторный клапан.
  • Затем кран соединяется с полипропиленовым теплопроводом.
  • По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все основные моменты подключения батарей отопления к полипропиленовому трубопроводу.

Подключение труб и радиатора к системе

  • Резка труб диаметром 32 мм. Срез нужно делать очень ровным в местах, в которых будет выполняться монтаж частей обвязки, подходящих к радиатору.
  • Сборка части обвязки, подходящей к размещенному вверху батареи штуцеру. Эта часть состоит из тройника, трубки диаметром 20 мм и угла. Эти три части нужно спаять. Для этого один конец тройника и один конец одной из труб вставляют в паяльник и нагревают. Далее нагретые концы прикладывают и немного ждут. Пайка одного шва длится не более 3 минут. Аналогично выполняют пайку другого конца трубки и угла.
  • Сборка второй части обвязки. Она будет подходить к размещенному внизу радиатора штуцеру. Особенность этой части – она должна обогнуть трубу на 32 мм, которая находится выше. Эту часть паяют с тройника, куска трубы на 20 мм, трех переходников с углом поворота 60° (между ними обязательно вставляют трубки диаметром 20 мм), куска трубы 20 см и угла 20 х 1/2нр. Длина кусков труб зависит от особенностей разработанной схемы. Во время пайки трубки и переходники нужно сразу ставить в правильное положение. Это потому, что при допущении ошибки спаянные детали разъединить невозможно.
  • Пайка двух тройников 32х20х32 мм (они размещены на конце спаянных частей обвязки) и труб диаметром 32 мм. Каждый конец тройника спаивают с обрезанным концом трубы.

  • Присоединение запорной арматуры к двум частям обвязки. Сначала ее разбирают, а точнее откручивают патрубок с накидной гайкой. Далее основную часть прикручивают к металлическому штуцеру, расположенному на конце угла 20 х 1/2нр. При этом просто прикрутить нельзя. На резьбу штуцера накручивают лен и после проводят монтаж запорной арматуры.
  • Вкручивание патрубка с накидной гайкой в футорку или штуцер радиатора.
  • Монтаж запорной арматуры в патрубок и фиксация путем затягивания накидной гайки. Для последнего процесса используется сантехнический ключ. Во время этого этапа лен или иной уплотнитель наматывать на патрубок не требуется.

Медные фитинги особенности установки

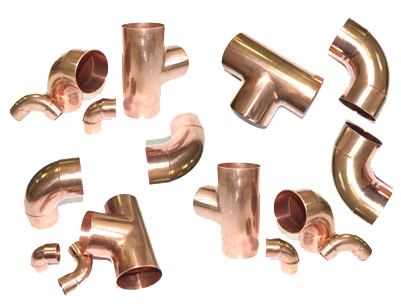

На рынке стройматериалов также предлагается огромный выбор медных трубопроводов и сопутствующих деталей. Это развязывает руки мастерам, позволяя проводить монтажные работы разной сложности.

Фитинги для медных труб имеют свои преимущества:

Медные и стальные фитинги

  • мало весят;
  • устойчивы к высоким температурам;
  • не деформируются под действием солнечных лучей.

Соединительные элементы мастера используют для наращивания магистрали, создания необходимого количества разветвлений, формирования нужных изгибов, образования новых углов и поворотов.

Медные фитинги для отопления представлены достаточно широким ассортиментом, что дает возможность подбирать именно то, что требуется в каждой конкретной ситуации. К примеру, на витринах можно обнаружить большой выбор фитингов для монтажа трубопровода разного размера. Особой популярностью пользуются простые элементы — двойники, муфты, крестовины, углы и другие.

Особенности обвязки в 1- и 2-трубной системе

Однотрубная система:

  1. Трубы, которые присоединяют к вводному и выводному штуцеру, всегда подключают к одному и тому же вертикальному стояку или горизонтальной трубе, размещенной по периметру одноэтажного дома. Если создается вертикальная труба для подачи теплоносителя, то один ее конец заводят в верхний штуцер батареи, а другой – в нижний.
  2. Всегда осуществляют монтаж байпаса. Он представляет собой трубку, которая соединяет две трубы, подходящие к вводному и выводному отверстию батареи. Во время нормальной работы радиатора байпас не нужен. Однако в случае ремонта отопительного прибора и перекрытия запорной арматуры теплоноситель течет по байпасу, то есть система работает без остановок.

Особенности :

  1. Обвязка в данном случае выполняется так, что два штуцера батареи соединяют с разными трубами. К одному подключают трубу, которая поставляет нагретую жидкость, в другой – трубку, которая отводит охлажденный теплоноситель.
  2. Предусматривают использование большего количества тройников и соединительных элементов, необходимых для обхода одной трубы другой. Последние востребованы потому, что две трубы часто пересекаются.
  3. Монтаж байпаса делать не нужно.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

  • Конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Отечественный дизайн, бессмысленный и беспощадный.

Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

  • Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
  • Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

  1. Сварка. Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
  2. Сгоны. Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

Алюминиевый отопительный прибор подключен современными фитингами.

Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

Рекомендации

Выводы, которые сделал для себя автор, наверняка будут оспорены многими другими специалистами; однако они вполне однозначны.

  • В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

Чугунный радиатор в системе ЦО подключен на сгонах.

  • Американки желательно применять в автономных системах.

  Реклама

Свойства и особенности

Перечисленные достоинства не означают, что у материала нет минусов (фото и схемы обвязки котла отопления полипропиленом).

Использовать трубы из полипропилена можно, узнав, предварительно, особенности материала и нюансы его применения при монтаже отопления.

Благодаря характеристикам полимера, из труб создают контура любой конфигурации. Это позволит даже новичку спроектировать и проложить сложный трубопровод.

Естественно, не обойдется без ошибок, поскольку, элементарные знания основ, необходимы.

Чем сложнее и длиннее трубопроводы, тем большие потери тепла ожидают владельца.

При возможности упростить конфигурацию контура, необходимо это сделать. Благодаря этому, повысится КПД отопления.

Соединяются трубы из полипропилена специальным паяльным оборудованием.

Расплавленный материал создает прочную сцепку между изделиями, предотвращая возможные протечки. Такой способ (пайка полипропиленовых труб) практичнее резьбовых соединений.

Создать качественные соединения труб из полипропилена можно двумя способами: пайкой или с помощью фитингов.

Грамотное использование паяльного аппарата позволит создать абсолютно надежное соединение, которое исключит протечки.

А что вы знаете про компрессор для аэрации воды? Для чего он нужен и как его установить в систему водоснабжения для очистки поступающей жидкости от примесей, прочитайте в полезной статье.

Про технические характеристики канализационных пластиковых тройников прочитайте на этой странице.

Использование фитингов менее надежно, но в некоторых ситуация позволит решить возникшие проблемы.

Каждый узел рассматривают с точки зрения практичности применения того или иного способа.

ФАКТ.
Полимер позволит использовать трубные изделия в течение нескольких десятков лет без снижения эксплуатационных характеристик.

Успехи органического синтеза повысили устойчивость пластиковых труб к деформации под действием давления или высокой температуры (про газовый накопительный водонагреватель с закрытой камерой сгорания прочитайте здесь).

Для отопления выпускаются изделия, способные выдерживать давление до 25 бар и нагрев до градусов. При этом, линейные размеры (коэффициент расширения полипропиленовых труб, армированных стекловолокном, указан ) остаются неизменными.

Помните о том, что существуют ограничения в использовании полимера, непосредственно, у котла.

Отвод и обратка монтируются жестко, с использованием металлического сгона с прокладками из паронита или американка.

Такой подход позволит создать жесткое соединение, что позволит избежать деформации труб под воздействием температуры.

Не допускает использование фум-лент, только пакля.

Резиновые прокладки «потекут» под действием температуры, и герметичность соединения нарушится.

Отопительные устройства подлежат тщательной проверке, только после этого осуществляется включение радиатора в контур.

Ремонт или замена батареи потребуют установки закрывающей арматуры, которая монтируется в создаваемую обвязку.

Виды радиаторов

Современные радиаторы (в просторечии батареи) это эргономичные, привлекательные внешне изделия, которые пришли на смену чугунным батареям. В отоплении частного дома можно использовать радиаторы любого из существующих видов. Выбор зависит скорее от материальных возможностей, чем от типа батареи.

Производители предлагают 3 вида (4-й это чугунные) современных радиаторов:

  1. Стальные. Бывают трубчатые и секционные. Трубчатые дороже, поскольку считаются более привлекательными внешне. Теплоотдача одинаковая.
  2. Алюминиевые. Эти изделия эффективнее стальных в теплоотдаче. Требуют нейтральной реакции теплоносителя. При щелочной или кислой среде быстро приходят в негодность.
  3. Биметаллические. Комбинированные батареи из стали и алюминия. Объединяют в себе все положительные моменты первых двух видов и являются самыми дорогими.

Обратите внимание! Любой вид радиаторов можно подключить к полипропиленовым трубам. .

Полипропиленовые трубы какие фитинги выбрать

В строительных магазинах предлагаются разнообразные . Нужную модель выбрать не так сложно — благодаря большому выбору соединительных элементов, имеющих различный размер. Они делятся на детали без резьбы и с резьбой, которые, в свою очередь, могут быть цельными и разборными.

Установка фитингов к радиатору отопления

Выбирать вид необходимого элемента нужно, ориентируясь на то, какие функции он будет выполнять. Например, шланг удобно подсоединить при помощи цельного фитинга, в то время как для счетчика лучше взять разъемное резьбовое крепление.

При монтаже трубопровода из полипропилена очень важно учитывать температурное расширение. Это важно, когда речь идет об установке радиатора с подачей горячей воды

Для этих целей производят монтаж компенсатора. Его основная функция заключается в том, чтобы поглощать перепады температур, стабилизировать скачки давления в системе отопления.

Трубопровод из полипропилена и фитинги в совокупности создают одну систему. Соответственно, в этом случае используются полипропиленовые фитинги для отопления.

Бывают также случаи, когда необходимо соединить металлические трубопроводы, тогда берется фитинг с латунной резьбовой вставкой.

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

  • радиаторы;
  • трубопроводы;
  • отопительные приборы;
  • котел.

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

  • выберите вначале место для их размещения;
  • подведите к ним трубы;
  • соедините их между собой;
  • произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Схема отопления

Котел отопления является главным звеном в системе отопления, вся схема обвязки ориентирована на него. Для котлов разного типа разной будет и обвязка, так, например, напольные котлы не рекомендуется устанавливать на уровне самых верхних элементов системы отопления, они для этого слабо приспособлены и будут работать неэффективно, вплоть до того, что могут совсем перестать работать.

В распространенном случае, когда напольные котлы не имеют возможности выводить скопившийся вверху воздух, в системе может возникнуть пробка, препятствующая естественной циркуляции теплоносителя. Котлы, не имеющие собственной встроенной системы отвода воздуха, должны дополнительно оборудоваться вертикально расположенными трубами воздухоотвода.

Патрубки в нижней части нагревательного агрегата свидетельствуют о том, что в нем есть встроенные воздухоотводчики отопления. Часто такая система имеется в настенных котлах. это следует иметь в виду и не создавать дополнительные элементы в обвязке, которые могут оказаться лишними.

В продаже есть котлы, в комплектацию которых не входят насос, расширительный бак и некоторая автоматика для работы. Такой состав рассчитан на использование котлов в системах с естественной циркуляцией.

Все эти комплектующие могут приобретаться отдельно.

Схема системы отопления

Циркуляционный насос эффективнее ставить в систему отопления перед котлом, в то время как группу безопасности можно ставить в любом месте, где между ней и котлом не было бы запорных механизмов.

Для систем с естественной циркуляцией нужно меньше полипропиленовых труб, поскольку вышеперечисленных элементов в ней не требуются — они предназначены для систем с принудительного типа циркуляцией.

Следующий шаг — опрессовка отопления. необходимая для проверки качественности сборки системы.

Пример того, как осуществляется обвязка радиаторов полипропиленовыми трубами и проверка ее качественности, можно увидеть в следующем видеосюжете.

Поделитесь статьей в социальных сетях

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных &#; необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная &#; %, в нише в открытом виде &#; до 93%, в частично закрытом виде &#; %, в полностью закрытом виде &#; %.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Похожие статьи:

Применяемые материалы

Приведенные комплектующие рассчитаны на использование в двухтрубном контуре с подводом под батареи горизонтальных веток.

Применяются изделия, диаметром 32 миллиметра (про подключение шаровых, стальных, муфтовых кранов написано на этой странице).

Необходимы следующие материалы (из расчета на один радиатор):

  • тройники на 32х20х32 миллиметра – 2 штуки;
  • трубное изделие диаметром 20 миллиметров;
  • углы размером 20х1/2 наружные – 2 штуки.
    С одной стороны, металлическая резьба;
  • переходники с углом поворота 60 градусов – 3 штуки;
  • сантехнический лен.

Так же понадобится инструмент:

Дополнительно, предусматривают врезку арматуры, которая может быть: шаровой (про ремонт шарового крана своими руками прочитайте здесь), запорной или вентильной.

Независимо от выбранной разводки системы отопления, использование полипропиленовых труб  считается лучшим, самым надежным вариантом.

Подробное описание подключения батарей отопления к системе из полипропиленовых труб посмотрите в видеоролике.

Понравилась статья? Подписывайтесь на обновления сайта , или следите за обновлениями , , , или .

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы, связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как  стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

  • Муфты;
  • Угловые переходники;
  • Шаровые краны.

Схема однотрубного и двухтрубного подключения радиаторов

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

  • Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Особенности монтажа

Основное отличие в этом случае имеют полипропиленовые фитинги, которые либо завинчиваются, либо легко паяются специальным паяльником. Это возможно благодаря низкой температуре плавления пластика.

Пошаговый ход работ при пайке пластиковых труб

Порядковый номер шага Действие
1 Обрезаем трубу
2 Снимаем фаску
3 Ставим отметку, до которой необходимо плавление
4 Вставляем трубу и фитинг в паяльник
5 Через несколько секунд вынимаем
6 Соединяем фрагменты и ждём их застывания

А вот фитинги для чугунных радиаторов, стальных или алюминиевых устанавливаются в зависимости от того, какой тип установки предусмотрен в их конструкции:

  • Приварные. Изготавливаются из нержавейки и соединяются прочным герметичным швом с помощью сварки. Минусы: сложность демонтажа и необходимость наличия дорогого оборудования.

Приварные соединительные элементы из нержавеющей стали

  • Под пайку. Могут быть выполнены из меди или бронзы. Фиксируются при помощи горелки. Применяются исключительно для установки отопительных трубопроводов из стали.

Ассортимент соединительных деталей под пайку

  • Обжимные. Не требуют наличия дорогостоящих устройств, весь монтаж осуществляется рожковым ключом благодаря специальному обжимному кольцу.

Обжимные модели

  • Компрессионные. Часто используются для соединения пластиковых и металлических труб, так как могут взаимодействовать с любыми материалами. Но и стоят при этом недёшево.

Компрессионное соединительное изделие

  • Пресс-фитинги. Гарантируют повышенный уровень герметичности благодаря уплотнительному кольцу внутри гребня. Но при этом требуют применения дорогого инструмента – пресс-машины.

Профессиональное оборудование для установки пресс-фитингов

  • Самофиксирующиеся. Медные изделия позволяющие осуществить соединение элементов отопления из любых материалов без использования специального инструмента. Снимаются также легко, как и устанавливаются.

Самофиксирующиеся образцы

Подключение радиатора отопления Добродушный Сантехник

О том, как заменить радиатор отопления самостоятельно, я писал ещё в самом начале создания сайта.

С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.

Василий написал:

Добрый день! Прошу помочь советом.2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант), вот что получилось:

Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))

Прошу помочь советом, что же теперь делать с этим монтажом? И как нужно делать правильно? А то боюсь опять сделают а через годика 2 опять потечет ((Зарание спасибо!

Так получается, что полипропиленовые американки я не могу назвать надёжными и не рекомендую их зашивать отделкой.Начать надо с того, что полностью исключил турецкую трубу Пилса из материала которым работаю.  Были случаи не то что бы просто потекла американка, а такую американку даже вырывало из гайки. Чего не скажу про Валтек и Экопластик.

Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.

Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:

В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.

Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.

Тогда используйте конусную американку.Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.

Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.

Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.

Иногда металлопластиком подключают вот так:

Но я рекомендую следующую схему подключения:

Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.

По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.

В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.

Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.

На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.

Что в итоге:

1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию 2. Не используйте американки с прокладками. Используйте конусные. 3. Старайтесь минимизировать количество разъёмных соединений.

Может понадобится:

Что такое американка и где используют.Уплотнение резьбы льном.Как заменить батарею.Шаровый краник.Фитинг для металлопластика.Нарезка резьбы

dretun.ru

  • Эпифиллум выращивание и уход
  • Прогорает ли нержавейка
  • Какое должно быть расстояние между домами
  • Алюминиевые радиаторы отопления как правильно установить
  • Как сделать беседку из поликарбоната своими руками
  • Чем убрать грибок в ванной на силиконе
  • Измельчитель пищевых отходов для раковины как установить
  • Голубая ель дома в горшке
  • Как сделать баню самому
  • Какая глина нужна для кладки печи

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью Вт, который настроен на температуру нагрева в 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Фитинги бывают разные

Существуют различные виды фитингов для отопления.

Стоит рассмотреть разновидности элементов соединения в зависимости от их назначения.

Они делятся на следующие виды:

  • муфта – фитинг, напоминающий бочонок с отверстием внутри. Он относится к простым элементам. Они необходимы для того, чтобы соединять трубы одного диаметра на прямом участке;

    Фитинги для радиаторов отопления

  • переходники – вид фитингов, которые имеют разный диаметр на концах. Это значит, что их используются для соединения труб разного сечения. Сюда же относят сгоны и ниппели;
  • углы, отводы – элементы соединения, необходимые для создания нужного угла направления трубы.
  • Тройники, коллекторы предназначены для того, чтобы соединить несколько трубопроводов на разводке. У этих элементов разный диаметр. Есть возможность выбрать для отопления – они подойдут под различные трубопроводы, в том числе для соединения разнородных труб;
  • крестовины – это элементы, которые используют для того, чтобы соединить трубы одного диаметра на стыках там, где они разветвляются.
  • штуцеры – представляют собой соединительные элементы, которые необходимы для соединения гибкого шланга с насосом.
  • заглушки – фитинги, которые используют для того, чтобы обеспечить герметичную заделку концов трубопровода.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

На заметку: в чугунных батареях старого образца имелись только патрубки для подачи и выхода теплоносителя, современные же модели дополнительно оснащены встроенными воздухоотводчиками — для устранения воздушных пробок.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Важно! Подключение полипропиленовых труб к металлическому стояку производится посредством специальных переходников, один конец которого — металлический имеет резьбовое соединение, а ко второму — полимерному полипропиленовая труба подключается способом горячей сварки. Врезая радиатор отопления в контур из полипропиленовых труб, необходимо использовать соединительные фитинги, переходники и муфты, изготовленные из аналогичного материала

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

Это:

  1. Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
  2. Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Обратите внимание! При выборе полипропилена, как материала для монтажа, от металлических труб следует отказаться совсем. Качественная система отопления предусматривает только полипропиленовые трубы

Комбинировать здесь запрещено.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

  • В верхний вход радиатора подключают трубу, идущую от котла (подача).
  • К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Обратите внимание! Радиаторы всегда устанавливают под окнами. Это улучшает циркуляцию теплого воздуха от батарей и препятствует охлаждению помещения. Холодный воздух от окон спускается на радиатор и, нагреваясь, расходится по комнате.

Свойства труб из полипропилена

Как известно, полипропиленовые трубы имеют определенные ограничения по эксплуатации. Рабочее давление в такой системе не должно превышать кгс/см2, при температуре не более + 95 градусов. Когда происходит нагревание трубы на 50 градусов, полипропиленовое изделие способно удлиняться на 6,5 мм/1 м.п. При достижении максимально возможного нагрева такой трубы (+95 градусов), параметр допустимого давления снижается до кгс/см. Если перевести приведенные цифровые показатели на язык простого обывателя, то вывод будет таков: соединение радиатора с полипропиленовой трубой возможно исключительно в системах отопления автономного типа.

Хотя показатели штатных параметров ЦО (4 — 6 кгс/см2, 50 — 95С) вроде и подходят для этого материала, однако реальность обычно совсем другая. Как правило, в процессе эксплуатации центрального отопления приходится сталкиваться с нарушениями условий, указанных в ГОСТах и СНиПах. К примеру, если на улице температура опускается очень низко, элеваторный узел запускается без сопла, при заглушенном подсосе. В таком случае отопительный контур питается теплоносителем непосредственно с основной магистрали, где рабочая температура может подниматься до + градусов.

Кроме того, в случае гидроудара внутреннее давление в системе может прыгать до 25 — 30 кгс/см2. Причиной такого явления обычно выступает слишком быстрое заполнение системы теплоносителем. Кроме того, полипропилен обладает еще несколькими специфическими особенностями. По причине слишком большого показателя удлинения при нагревании в случае прокладки прямых участков отопления внушительной длины, используются специальные компенсаторы в виде изгибов труб. Это заметно снижает риск аварийных последствий при деформациях.

Еще один способов избежать удлинения – применить армированные трубы, который характеризуются уменьшенным коэффициентом температурного расширения:

  • 3 мм/1 м.п./50С. В случае использования в качестве армирования рубленного стекловолокна (фибры).
  • 1,5 мм/1 м.п./50С. Когда полипропилен армируют алюминиевой фольгой.

В случае применения фитинга нужно обязательно зачищать фольгу по месту стыковки, иначе труба может расслоится. Виной этому – электрохимическая коррозия алюминия по ходу эксплуатации.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

  • какая отопительная схема используется (однотрубная система или двухтрубная);
  • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

На заметку: по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

Для однотрубной системы:

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

Для двухтрубной системы:

  • используется, как параллельное, так и последовательное подключение батарей;
  • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Популярные схемы отопления

Нагревательные котлы – основа отопительного контура. Создавая обвязки радиаторов, учитывают характеристики нагревательного устройства.

Напольное исполнение не рекомендуется устанавливать в верхней точке отопления.

Это приведет к сбоям в движении теплоносителя.

Образовывающиеся воздушные пробки нельзя выгнать из котла, так как многие модели не имеют клапанов и возможности установки подобных изделий.

В таких ситуациях подающая линия монтируется вертикально (про размеры стальных, бесшовных труб написано здесь).

А вам известно, с какой периодичностью осуществляется чистка выгребной ямы в частном доме? Нормативные сроки указаны в полезной статье.

В каких местах устанавливается сантехнический люк больших размеров, написано здесь.

На странице: посмотрите, как выглядит дюймовая американка для полотенцесушителя.

Проконсультируйтесь с продавцом или обратите внимание на конструкцию котла. . Наличие в нижней части патрубков, говорит о возможности присоединения прямой и обратной труб через специальный коллектор

Наличие в нижней части патрубков, говорит о возможности присоединения прямой и обратной труб через специальный коллектор.

Патрубками оснащаются модели настенного исполнения, работающие на газу или электричестве.

Модели, не имеющие в составе насоса и расширителя, комплектуются дополнительными устройствами, отдельно.

Необходимые устройства и комплектующие приобретаются дополнительно.

При монтаже, учитывают характеристики моделей, которые влияют на конкретное расположение приборов на трубах.

Циркуляционные насосы устанавливают вместе с байпасом на обратку. А приборы безопасности монтируются на подающей магистрали.

При монтаже обвязок учитывают тип отопления.

Создание контура с естественным движением воды, позволит не использовать насос и устройства, отвечающие за безопасную эксплуатацию.

Принудительное движение теплоносителя потребует установки насоса, предохранительного клапана и других устройств.

После монтажа элементов проводят опрессовку контура. Это позволит проверить качество проведенных работ.

Источник

Комментировать
0
621 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
