обвязка двухконтурного настенного котла отопления своими руками

Схема обвязки двухконтурного котла отопления



Какая схема обвязки двухконтурных котлов?

Планируем устанавливать в доме двухконтурный газовый котел. Какие бывают схемы, как выбрать? Влияет ли на схему то, что газовый котел турбированный или дымоходный? Что влияет на выбор схемы?

Схема подключения для всех типов двухконтурных котлов одинакова, так как и у турбированного, и у дымоходного котла расположение патрубков для подключения котла к системам отопления, водоснабжения и к газу одинаковое.

До начала подключения нужно обязательно смонтировать фильтр для грубой очистки. Это позволит избежать попадания мусора в котел. На обратку котла следует установить отсекающий кран, необходимый для того, чтобы исключить необходимость завоздушивания теплоносителя в отопительной системе. Кран надо монтировать на разъемном соединении, чтобы можно было его снять при необходимости.

На выбор схемы влияет этажность дома и количество площади, которую требуется отапливать. Наиболее простая схема &#; однотрубная или ленинградка, используемая для одноэтажного дома.

Вот как выглядит такая схема:

Цифрами с 1 по 9 обозначены шаровые краны, установленные в системе холодного (1), и горячего (2) водоснабжения, на подающей (3) и обратной (4) трубе отопления, для слива теплоносителя (5 и 6), на обратке теплоснабжения (8 и 9). Остальными цифрами обозначен сгон (10), магнитный фильтр (11) и газовый фильтр (12).

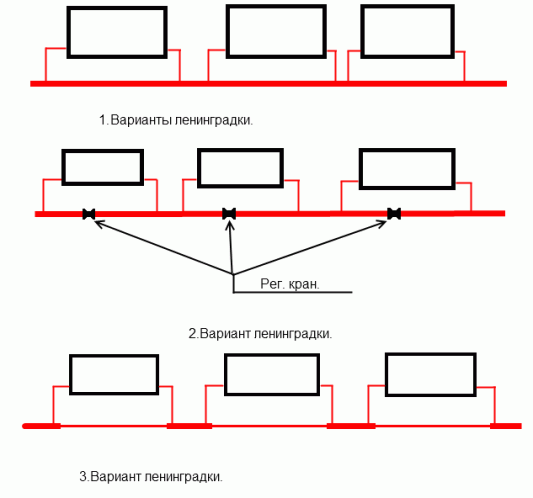

Более сложная схема – двухтрубная, когда котел будет греть или теплоноситель, или горячую воду , но не в коем случае не одновременно Она используется для двухэтажных домов с большим числом комнат. От котла нагретая вода или теплоноситель направляется в подающий трубопровод, который должен располагаться на чердаке или в подающие тепло стояки, причем на каждом радиаторе устанавливаются перемычка и регулировочный дроссель. По нижнему трубопроводу, служащему для отвода теплоносителя, он возвращается к котлу.

Схема подключения включает и монтаж обвязки котлов, которая может быть различной в зависимости от типа котла и системы отопления. Обвязка устраивается с автоматической циркуляцией или естественной.

Какая схема обвязки двухконтурных котлов?

Схема подключения для всех типов двухконтурных котлов одинакова, так как и у турбированного, и у дымоходного котла расположение патрубков для подключения котла к системам отопления, водоснабжения &#;

Источник: www.remotvet.ru

Схема обвязки настенного двухконтурного газового котла

Владельцы загородных домов в процессе строительства должны решить очень важный вопрос, как будут отапливаться помещения. Как правило, частные дома не имеют возможности подключения к центральной системе отопления, поэтому приходится искать альтернативные варианты.

Есть несколько способов обустроить автономную отопительную системы у себя дома. Популярностью пользуется вариант с газовыми двухконтурными котлами. Система, функционирующая на голубом топливе, отличается рядом преимуществ. Она надёжная и доступная, так как газ на наших территориях не находится в дефиците. С его помощью можно обустроить такую сетку, что тепло будет не только в небольшом доме, но и коттедже.

Традиционная схема обвязки газового настенного котла

Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональные и надёжные, позволяют обеспечивать дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от прибора, но и от качества выполнения монтажных работ. Перед тем как приступать к монтажу, нужно ознакомиться с устройством прибора, а также понять, какова схема обвязки двухконтурного газового котла.

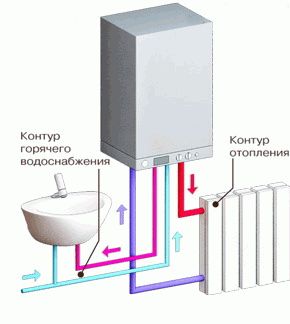

Устройство двухконтурного котла

Настенные двухконтурные котлы очень выгодны и удобны. Основным их преимуществом являются компактные размеры. Установить оборудование можно почти в любом помещении, например, в ванной или кухне. Конечно, специалисты рекомендуют доверять монтаж отопительных приборов профессионалам, однако, при большом желании это можно сделать самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла. А ещё необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.

Настенный котёл являет собой что-то наподобие маленькой котельной. Состоит он из таких элементов:

  • два теплообменника. Один отвечает за нагревание теплоносителя в системе отопления, второй за горячее водоснабжение. Как правило, они работают поочерёдно. Чтобы избежать неудобств, возникающих в связи с этим, следует покупать приборы со сдвоенным теплообменником;

Устройство настенного газового котла

Схема обвязки определяется типом теплообменника.

Схемы обвязки

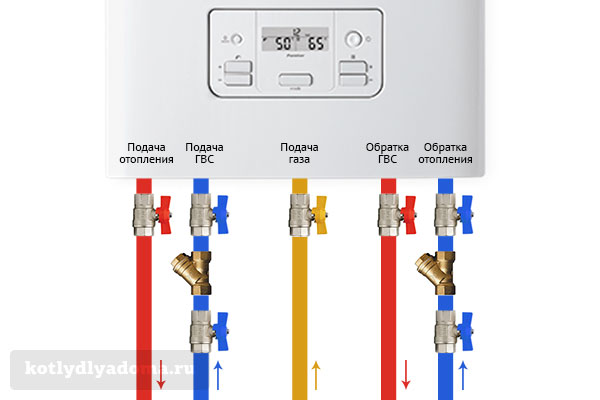

Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.

  • одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
  • второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
  • третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой;
  • и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.

Схемы обвязки различных газовых котлов

Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.

  1. Сначала происходит распределение воды из основного теплообменника.
  2. Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
  3. Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.

Обратите внимание!Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно. Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.

С бойлером

Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.

Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:

  • предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
  • при использовании горячей воды отопительная система не выключается.

Схема обвязки котла с бойлером

Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.

С электробойлером

Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.

Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.

Важные моменты

Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже. При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи.

Обратите внимание!В качестве теплоносителя может выступать не только вода, но и антифриз. Если использовался сначала один вид, а потом предусматривается закачка второго, следует предварительно тщательно промыть трубопровод. При соединении антифриза с молекулами воды может произойти взрыв.

Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.

Схема обвязки настенного двухконтурного газового котла: монтаж

Какой может быть схема обвязки настенного двухконтурного газового котла? Преимущества схем с бойлерами или электрическими нагревательными приборами. Что нужно

Источник: prokommunikacii.ru

Правильная обвязка настенного двухконтурного газового котла – устройство, схема, подключение

Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя контурами – это процесс, в ходе которого оборудование подключается к горячему водоснабжению. Правильно выполненная обвязка в полной мере обеспечивает подачу тепла к радиаторам и качественную работу котла.

Правильная обвязка гораздо лучше повлияет на работу котла, чем покупка дорогостоящего оборудования.

Для чего проводят обвязку котла

Устройство двухконтурного газового настенного котла предполагает обязательную обвязку.

Обвязка газового настенного котла проводится для того, чтобы увеличить срок эксплуатации системы, а также для того, чтобы оборудование не перегревалось.

Благодаря проведению обвязки, помещение достаточно быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного газового котла твердотопливного, может полностью заменить дорогостоящее газовое отопление.

Обвязка настенного двухконтурного газового котла − это экономия средств и способ эффективного распределения тепловой энергии.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

Для того чтобы избежать резких температурных перепадов, нужно обратить особое внимание на регулировку температуры на входе и выходе.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

  1. Насос циркуляционный.
  2. Распределительный клапан.
  3. Бачок расширительный.
  4. Фильтры.
  5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Существуют следующие способы подсоединения к системе энергопотребления: система ГВС, отопительная и система полов с подогревом.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Аварийная схема обвязки

Устройство настенного газового котла предусматривает аварийную схему обвязки котла. Аварийная схема обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.

Существуют такие виды аварийной схемы обвязки:

  1. Источник подачи воды в систему отопления – водопровод. Котел отопительный газовый двухконтурный настенный для таких случаев должен иметь гидроаккумулятор.
  2. Гравитационная циркуляция для котла. После отключения насоса, включается специальный контур небольших размеров, работа которого направлена на съем лишнего тепла внутри отопительной системы.
  3. Питание от ИБП. Чтобы бесперебойник в нужный момент сработал, необходимо всегда следить за зарядкой аккумуляторов.
  4. Котел отопительный газовый двухконтурный настенный для аварийных ситуаций предусматривает наличие специального контура – аварийного. Аварийный контур – это часть отопительной системы, которая заставляет работать одновременно принудительный и гравитационный контур.

Перед тем, как подключить настенный газовый котел и для правильного выбора схемы обвязки, следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.

Котел отопительный газовый двухконтурный настенный предусматривает более сложную схему обвязки, чем котел с одним контуром, но зато такая система намного эффективнее и практичнее.

Подключение газового настенного двухконтурного котла − сложный поэтапный процесс, который требует технических навыков и знаний. Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла самостоятельно вполне возможно. Какую схему лучше выбрать зависит только от конструкции системы отопления и от личных пожеланий.

Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее нетрудно выполнить своими руками.

Еще по этой теме на нашем сайте:

Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.

Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете.

Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом.

Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать.

Обвязка настенного двухконтурного газового котла

Перед тем как подключить настенный газовый котел, необходимо изучить схемы обвязки котла. В статье описаны классические и аварийные схемы обвязок.

Источник: kotlobzor.ru

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Подсоединение котла к источникам питания

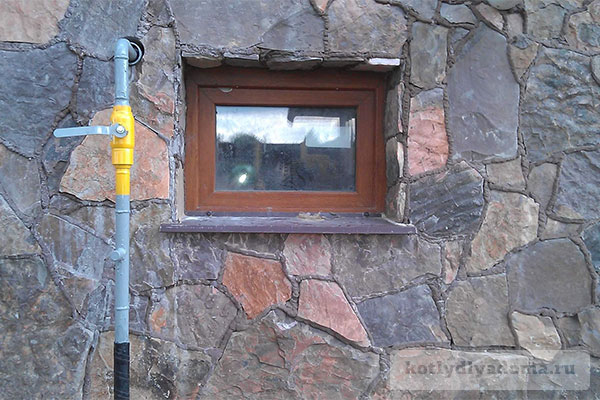

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

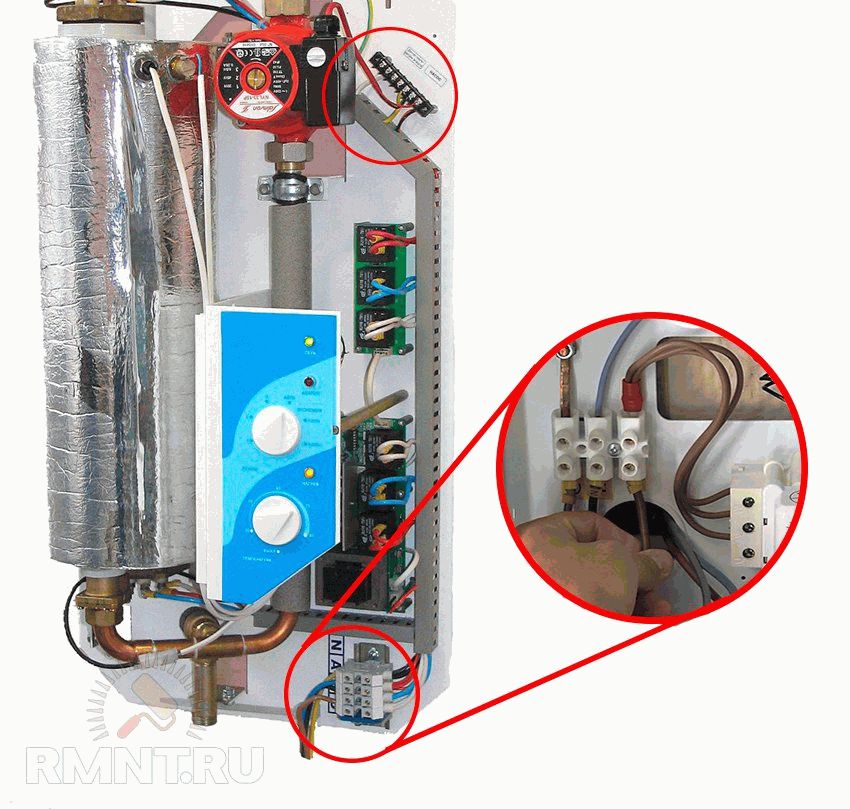

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- и двухконтурные котлы

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

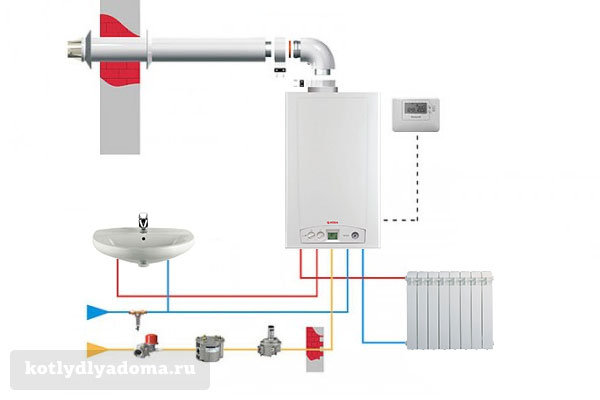

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

1. Однотрубная схема разводки. 2. Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

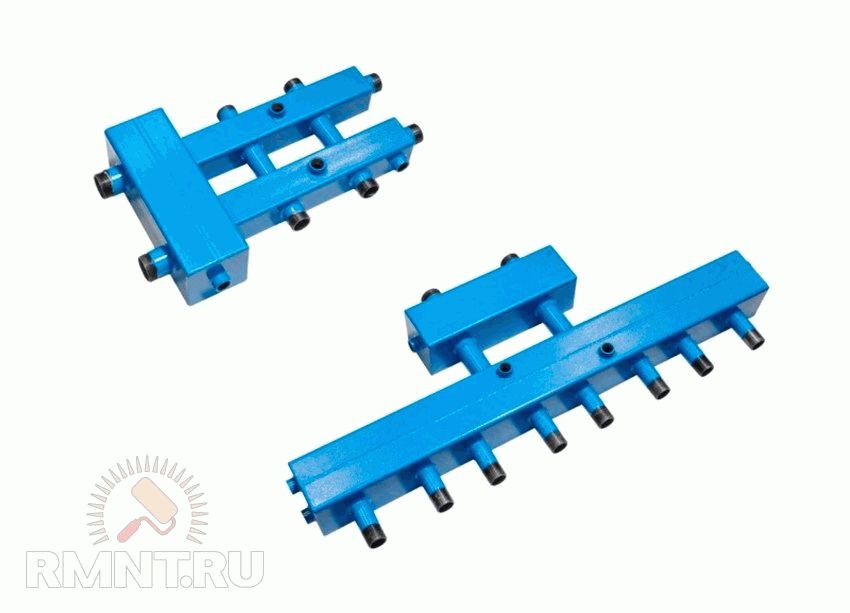

Коллекторная группа

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

  • G — максимальный расход, м 3 /ч;
  • w — скорость воды через поперечное сечение стрелки, м/с.
  • Р — мощность котла, кВт;
  • w — cкорость воды через поперечное сечение стрелки, м/с;
  • Δt — градиент температур, °С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о

Источник: www.rmnt.ru

Обвязка котла отопления: три способа и схемы для простых и сложных систем

Обвязка котла отопления — комплекс оборудования, необходимого, для подключения теплогенератора к системе водяного отопления и горячего водоснабжения. При необходимости могут быть добавлены дополнительные контуры: подогрева воды в бассейне, воздуха в приточно-вытяжной вентиляции и т.д.

Что входит в обвязку

Помимо самого теплогенератора, в обвязку в обязательном порядке входят:

  • Запорная арматура — краны позволяют перекрывать подающие и обратные трубопроводы, отключая оборудование для ремонтных и сервисных работ от магистрали с теплоносителем.
  • Расширительный бачок, открытый либо закрытый (зависит от типа системы), компенсирует термическое расширение теплоносителя.
  • Группа безопасности — в случае превышения давления в системе более критического (как правило, происходит из-за перегрева) стравливает необходимый для нормализации давления объём теплоносителя.
  • Трубопроводы подающего и обратного потоков, подающие теплоноситель к теплогенератору и соединяющие обвязку с контурами.
  • Кран подпитки нужен для пополнения системы теплоносителем. Хотя, в открытом варианте его может и не быть: взамен испарившегося объёма жидкость можно долить через расширительный бак, расположенный в верхней точке, зачастую на чердаке.
  • Развоздушиватели для стравливания воздуха из системы.

Помимо перечисленного, в обвязку котла отопления могут входить: циркуляционный насос, гидрострелки, теплообменники, приборы управления. Подключение теплогенератора к горячему водоснабжению также считают элементом обвязки, определяется оно типом котла и наличием бойлера.

На заметку: многие газовые и электрические теплогенераторы уже оснащены дополнительным оборудованием, встроенными насосами, бойлером, группой безопасности.

От чего не зависит схема обвязки

Сначала скажем, от чего не зависит схема обвязки котла отопления. По гидравлической части не имеет значения вид топлива или энергии, которое использует теплогенератор. Схемы обвязки газового, электрического и твердотопливного котла отопления ничем особенным не отличаются. На входе/выходе теплоносителя нет большой разницы, пеллеты ли служат источником энергии, газ или дизельное топливо. В сложных системах специалисты учитывают тип теплогенератора при выборе рациональной схемы обвязки, но разница эта незначительна. Также ни на что не влияет, помимо конфигурации, обвязка напольного и настенного котла отопления. Но вот одноконтурные и двухконтурные котлы по обвязке различны в части подключения к системе горячего водоснабжения.

От чего зависит схема обвязки

Главным образом схему обвязки котла отопления и состав оборудования определяет структура системы в целом: открытая она или закрытая, наличие водонагревателя, тёплых полов, дополнительных контуров и т.д. Функционал и схема системы в целом диктуют схему обвязки теплогенератора в частности.

В зависимости от общей сложности системы и режима её эксплуатации подключение (гидравлическая развязка) котла к контуру отопления может быть осуществлено несколькими способами:

Подключение напрямую

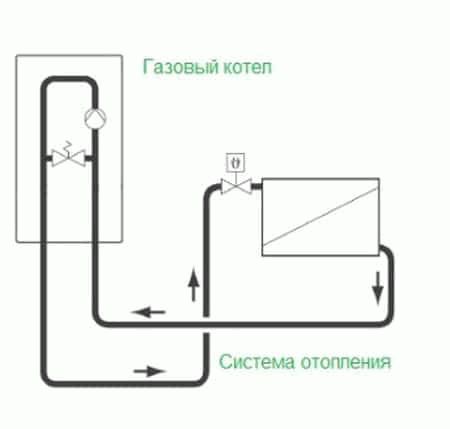

Прямое подключение подходит для несложных систем без тёплых полов. Магистральный трубопровод контура, по которому циркулирует теплоноситель, проходит непосредственно через теплогенератор. Промежуточные устройства не предусмотрены. Обвязка, выполненная по прямой схеме, проста, недорого обходится. В том случае, когда котёл укомплектован необходимым оборудованием (насос, расширительный бак, группа безопасности), обвязка может состоять лишь из трубопроводов, соединяющих теплогенератор с системой, запорной арматуры и крана подпитки.

Подключение через гидравлический разделитель

В тех системах, где имеются отопительные контуры с разной температурой нагрева (в контуре тёплых полов она на ºС ниже, чем в радиаторах) прямое подключение может вызывать несогласованность работы отдельных подсистем из-за их взаимного влияния. Как результат, температурный режим в различных контурах и помещениях будет недостаточно стабилен. Чтобы этого избежать, теплогенератор подключают к системе через термогидравлический разделитель (гидрострелку).

Если говорить упрощённо — гидрострелка это труба большого диаметра с подключенными к ней патрубками как от подающей/обратной линии котла, так и от всех отопительных контуров. Разделитель призван обеспечить полную гидравлическую развязку, оптимальный режим работы подсистем.

Гидравлический разделитель может быть полезен не только в многоконтурных системах. Обвязка твердотопливного котла отопления, подключенная через стрелку, даже при наличии одного контура частично компенсирует неравномерность теплогенерации дровяного котла.

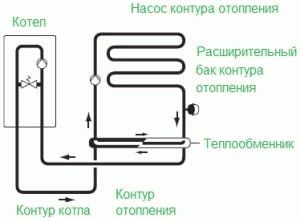

Подключение через теплообменник

Существует возможность подключения генератора тепла через дополнительный теплообменник. Теплоноситель в контурах теплогенератора и отопления полностью разделён и циркулирует автономно по своим замкнутым контурам, не смешиваясь. Передача энергии происходит косвенным образом. Такое подключение встречается достаточно редко, но незаменимо в тех случаях, когда в контурах котла и отопления используется теплоноситель с разной температурой замерзания либо один из контуров открытый, а другой — закрытый. Через теплообменник может быть подключена не вся система, а только её часть, например, обогрев теплицы.

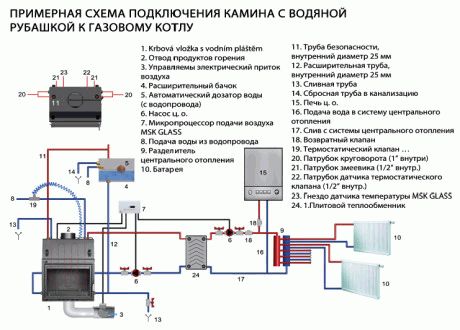

Камин или каминопечь с «водяной рубашкой» лучше обвязывать в открытом контуре. При интеграции его в качестве дополнительного обогрева к современной закрытой системе подключение производят через теплообменник.

Подключение горячего водоснабжения (ГВС)

  • Двухконтурные котлы, второй контур которых предназначен для нужд ГВС, по горячей воде могут быть подключены любым из перечисленных выше способов, в большинстве случаев самым рациональным является прямой.

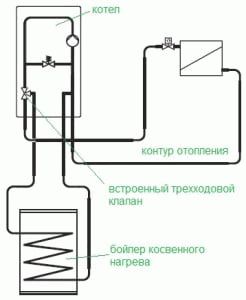

  • Одноконтурные, интегрируемые с накопительным водонагревателем косвенного нагрева, позволяют получать более комфортное и экономное горячее водоснабжение. При наличии в доме более двух-трёх точек водоразбора температура воды во всех смесителях будет одинакова и стабильна, опасность перегрева отсутствует.

Тем нашим читателям, кто подумывает о том, чтобы смонтировать котельную самостоятельно, советуем осторожно относиться к многочисленным статьям в интернете на тему «как обвязать котел отопления», «обвязка котла отопления полипропиленом» и подобным им. Что касается полипропилена, то его в котельной как раз нужно использовать ограниченно. Если генератор тепла работает не в низкокотемпературном режиме, первые метр-полтора подающих трубопроводов от теплогенератора лучше выполнить из медных либо стальных оцинкованных труб. Это дороже, но металл стабильнее по отношению к температурным расширениям, чем пластик. Можно ли выполнить обвязку котла самостоятельно? При наличии некоторых технических навыков по прямой схеме подключения — да, но без опыта работы придётся потрудиться над герметизацией соединений. За выполнение сложных обвязок через термогидроразделитель в многоконтурных системах, не обладая специальными знаниями, лучше не браться, слишком дорого обойдётся исправление ошибок. Доверьте эту работу профессионалам.

Обвязка котла отопления и её схема для настенного и напольного котла

Схема обвязки котла отопления практически не зависит от типа топлива, которое использует теплогенератор. Рациональная обвязка газового котла отопления, так же,

Источник: teploguru.ru

Поделитесь статьей в соц. сетях:

Вам таже может быть интересно:

Источник

Монтаж и подключение газового котла / Installation and connection of the gas boiler

обвязка двухконтурного настенного котла отопления своими руками

Схема обвязки газового котла: настенного, напольного, двухконтурного, одноконтурного

Качественная обвязка двухконтурного газового котла — эффективная экономия

Содержание:

1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.


Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.


Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

  1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
  2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
  3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
  4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

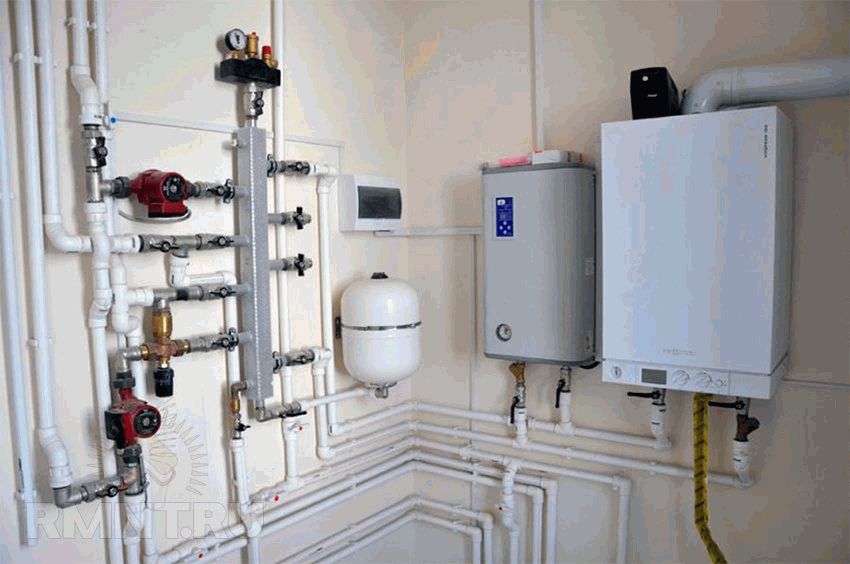

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

  • насос для циркуляции;
  • термоголовка или распределительный клапан;
  • расширительный бак;
  • сливные и шаровые краны;
  • проходной фильтр;
  • балансировочный кран;
  • обратный и воздушный клапаны;
  • уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

  • высокая цена на комплектующие изделия;
  • сложность реализации обвязки, которую может выполнить только профессионал;
  • необходимость в постоянной балансировке деталей;
  • дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Источник

ЛЕНИНГРАДКА! Самая надежная система отопления

обвязка двухконтурного настенного котла отопления своими руками

Качественная обвязка двухконтурного газового котла — эффективная экономия

Обвязка двухконтурного настенного котла отопления своими руками

Качественная обвязка двухконтурного газового котла &#; эффективная экономия

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

  1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
  2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: &#;Обвязка электрического котла отопления: важный этап &#;). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
  3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
  4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: &#;Теплообмен между несколькими теплоносителями &#; делаем правильно &#;).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: &#;Схема обвязки твердотопливного котла: что и как &#;).
Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: &#;Правильная схема подключения двухконтурного газового котла &#;).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: &#;Обвязка радиаторов отопления полипропиленом &#; просто и доступно &#;). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

  • насос для циркуляции;
  • термоголовка или распределительный клапан;
  • расширительный бак;
  • сливные и шаровые краны;
  • проходной фильтр;
  • балансировочный кран;
  • обратный и воздушный клапаны;
  • уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: &#;Схема подключения газового котла отопления на примерах &#;).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

  • высокая цена на комплектующие изделия;
  • сложность реализации обвязки, которую может выполнить только профессионал;
  • необходимость в постоянной балансировке деталей;
  • дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей &#; общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Оставляйте отзывы:

Схема обвязки настенного двухконтурного газового котла

Содержание

  1. Обвязка газового котла в системе отопления
  2. Подключение настенного котла к электросети
  3. Выбор дымохода для газового котла
  4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

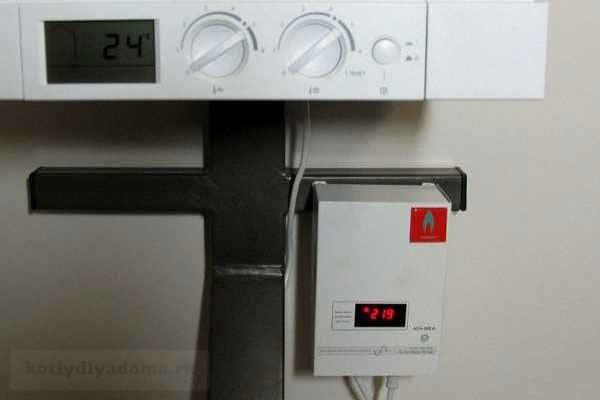

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

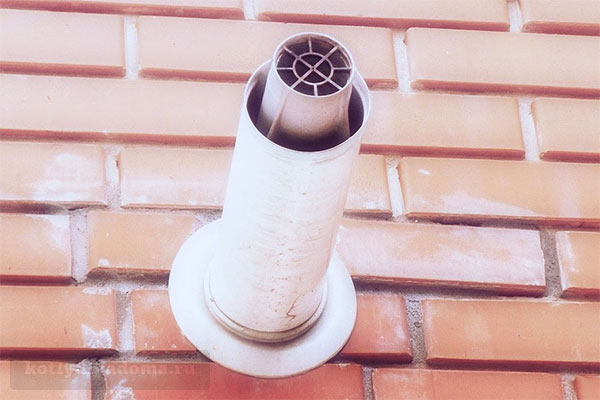

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Схема обвязки настенного двухконтурного газового котла

Владельцы загородных домов в процессе строительства должны решить очень важный вопрос, как будут отапливаться помещения. Как правило, частные дома не имеют возможности подключения к центральной системе отопления, поэтому приходится искать альтернативные варианты.

Есть несколько способов обустроить автономную отопительную системы у себя дома. Популярностью пользуется вариант с газовыми двухконтурными котлами. Система, функционирующая на голубом топливе, отличается рядом преимуществ. Она надёжная и доступная, так как газ на наших территориях не находится в дефиците. С его помощью можно обустроить такую сетку, что тепло будет не только в небольшом доме, но и коттедже.

Традиционная схема обвязки газового настенного котла

Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональные и надёжные, позволяют обеспечивать дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от прибора, но и от качества выполнения монтажных работ. Перед тем как приступать к монтажу, нужно ознакомиться с устройством прибора, а также понять, какова схема обвязки двухконтурного газового котла.

Устройство двухконтурного котла

Настенные двухконтурные котлы очень выгодны и удобны. Основным их преимуществом являются компактные размеры. Установить оборудование можно почти в любом помещении, например, в ванной или кухне. Конечно, специалисты рекомендуют доверять монтаж отопительных приборов профессионалам, однако, при большом желании это можно сделать самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла. А ещё необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.

Настенный котёл являет собой что-то наподобие маленькой котельной. Состоит он из таких элементов:

  • два теплообменника. Один отвечает за нагревание теплоносителя в системе отопления, второй за горячее водоснабжение. Как правило, они работают поочерёдно. Чтобы избежать неудобств, возникающих в связи с этим, следует покупать приборы со сдвоенным теплообменником;

Устройство настенного газового котла

  • циркуляционный насос. Современное оборудование уже оснащено насосами, что исключает их дополнительную покупку и проводить монтаж;
  • расширительный бак. Его мощность зависит от отопительного прибора, а также от потребностей в каждом конкретном случае.
  • Схема обвязки определяется типом теплообменника.

    Схемы обвязки

    Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.

    • одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
    • второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
    • третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой ;
    • и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.

    Схемы обвязки различных газовых котлов

    Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.

    1. Сначала происходит распределение воды из основного теплообменника.
    2. Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
    3. Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.

    Обратите внимание!Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно. Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.

    С бойлером

    Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.

    Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:

    • предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
    • при использовании горячей воды отопительная система не выключается.

    Схема обвязки котла с бойлером

    Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.

    С электробойлером

    Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.

    Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.

    Важные моменты

    Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже. При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи.

    Обратите внимание!В качестве теплоносителя может выступать не только вода, но и антифриз. Если использовался сначала один вид, а потом предусматривается закачка второго, следует предварительно тщательно промыть трубопровод. При соединении антифриза с молекулами воды может произойти взрыв.

    Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.

    Источники: http://teplospec.com/gazovoe-otoplenie/kachestvennaya-obvyazka-dvukhkonturnogo-gazovogo-kotla-effektivnaya-ekonomiya.html, http://kotlydlyadoma.ru/kak-podklyuchit-nastennyj-gazovyj-kotel.html, http://prokommunikacii.ru/otoplenie/skhema-obvyazki-nastennogo-dvukhkonturnogo-gazovogo-kotla.html

    Источник
    Комментировать
    0
    206 просмотров
    Комментариев нет, будьте первым кто его оставит

    Adblock
    detector
