Обратный клапан на вентиляцию: разновидности и монтаж своими руками

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

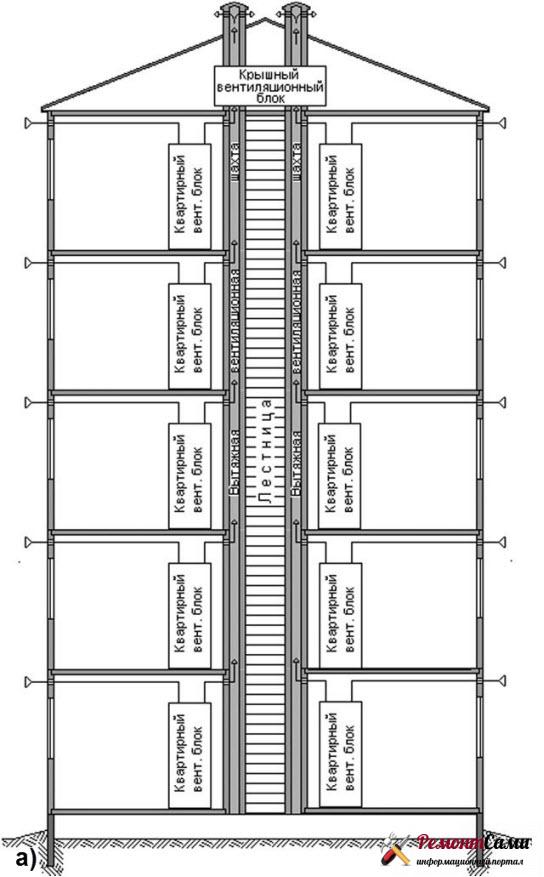

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

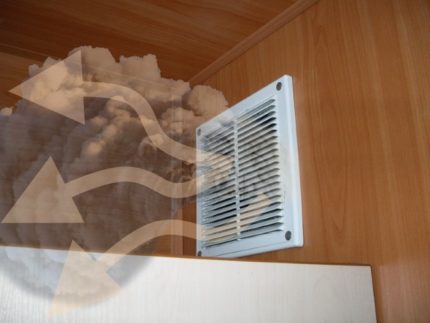

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.
  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

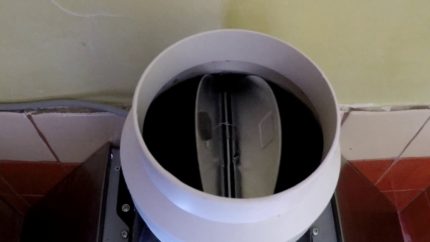

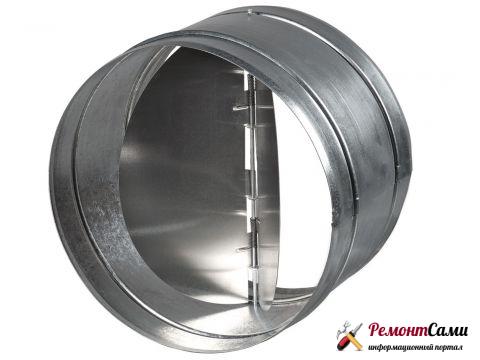

Одностворчатый обратный клапан

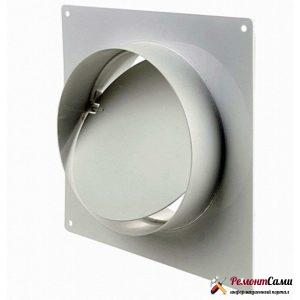

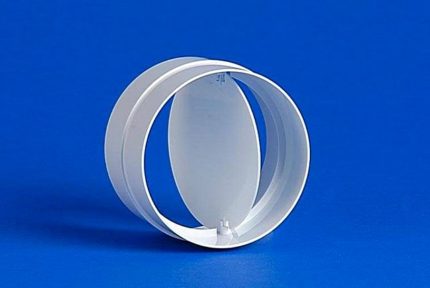

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

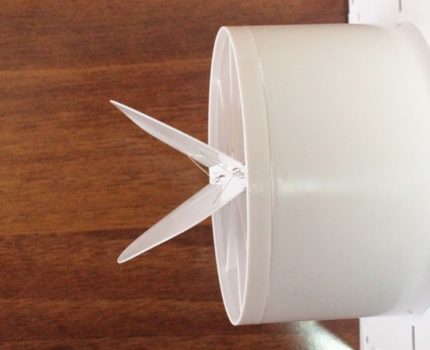

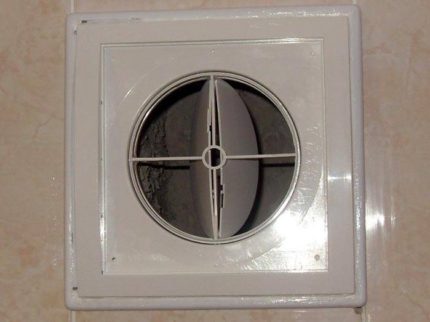

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

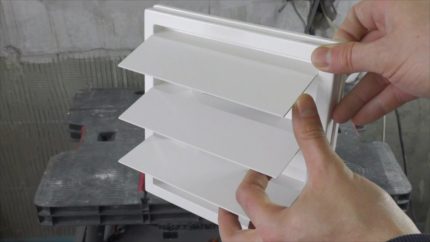

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

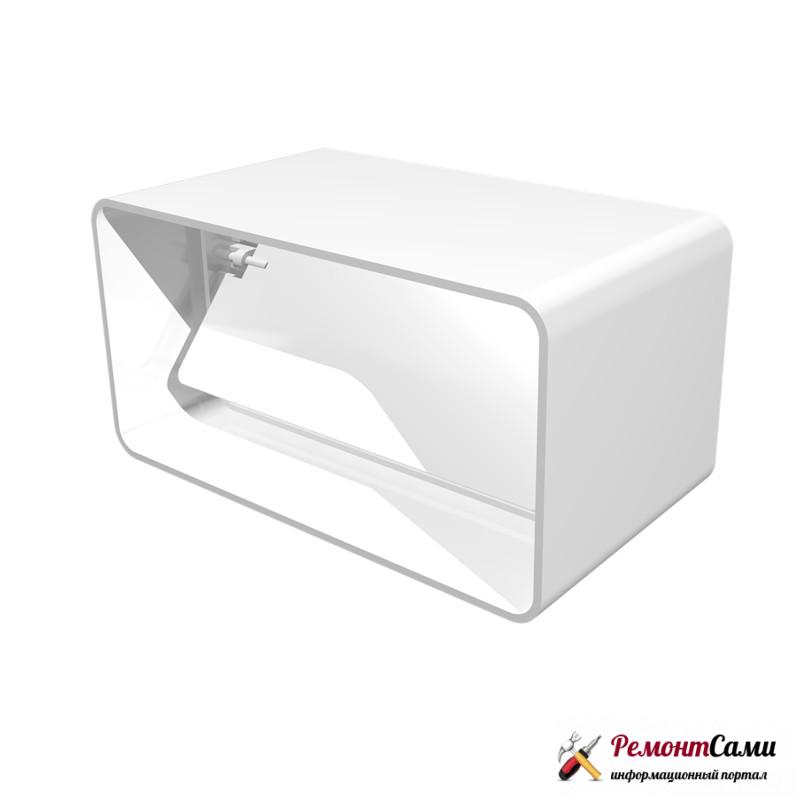

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

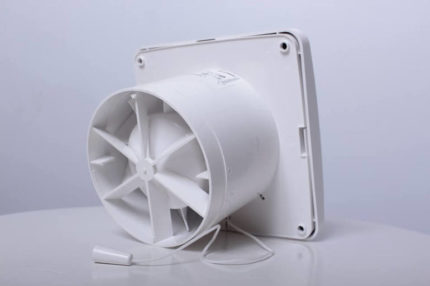

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

ИллюстрацияКраткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.

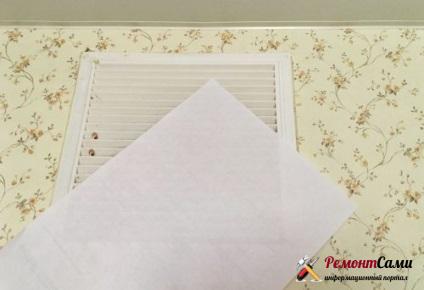

Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.

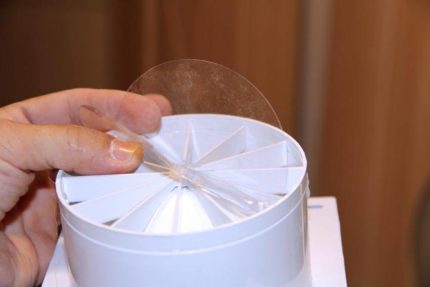

Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.
  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.

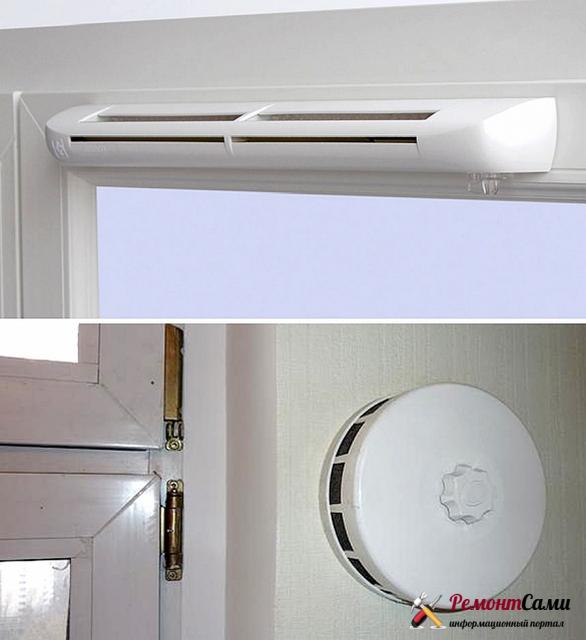

  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

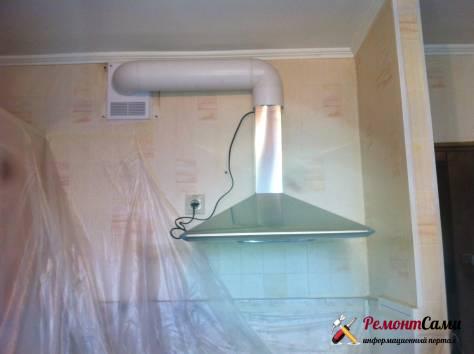

  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
ПритокВытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа
Кухня60 м³/час
Ванная, туалет25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостинаяОднократный обмен объема в час
Кабинет, библиотека0,5 от объема в час
Бельевая, кладовка, гардеробная0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой60 м³/час

Источник

ВЫТЯЖКА и ВЕНТИЛЯЦИЯ — 1. Лучшее совмещение.
обратный клапан для вентиляции, установка своими руками

Обратный клапан на вентиляцию: разновидности и монтаж своими руками

Обратный клапан на вентиляцию

Декабрь 02, 2019Нет комментариев

Установка обратного клапана — возможность избавиться от поступления в квартиру из вентсистемы отработанного воздуха с неприятными запахами.

В любом многоэтажном доме должны быть вентиляционные отдушины. Согласно плану, их установка предусмотрена в санузле, на кухне, в ванной комнате. У них имеется связь с вентканалами, которые проходят перпендикулярно от первого этажа до верхнего. Все квартиры по стояку подключены к этой системе.

Содержание

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

  • нарушение нормального воздухообмена;
  • повышение влажности;
  • появление в комнатах спертого воздуха.

Единственный выход из ситуации

Решить проблему можно только одним способом: потребуется перекрыть движение поступающим извне воздушным потокам. При этом введенная система не должна мешать воздушным массам, заполнившим помещение, выходить наружу.

Задача решается установлением в вентиляционной системе обратного клапана.

Обычные причины возникновения обратной тяги

Поначалу потребуется разобраться в нюансах системы вытяжной вентиляции в многоквартирном доме. Только после этого удастся понять, почему воздух может проникать через отдушины в помещение, а не выходит по этому пути.

Чаще всего в современных конструкциях многоквартирных домов вытяжная вентиляция устанавливается по такой схеме.

Специальные приборы – анемометры, показывающие скорость отводимого воздушного потока

Создается общий вытяжной вентканал в виде:

  • шахты;
  • вентиляционного ствола.

Выстраиваются отдельные «каналы-спутники». Они подключены к общей вентиляционной отдушине.



Возводятся дома разных серий и типов. Так что ствол создается:

  • или общий для всех помещений (также к этой системе подключены все квартиры по стояку);
  • или из двух раздельных секций — для кухни и для санузла (туалет, ванна).

Правилами не предусмотрено, чтобы отдушина непосредственно входила в ствол. Конструируется наклонное соединение или вертикальный участок (схема — «елочка»). В результате отдельные каналы существенно влияют на функциональность друг друга. И если создаются соответствующие условия, начнет происходить непредусмотренное назначением конструкции перетекание воздушных потоков в помещения других этажей.

Тогда вместо вытяжки отработанного воздуха в отдушину, во внутрь квартиры начинают поступать из этой же отдушины отработанные воздушные массы с неприятными запахами. Они выходят из общего ствола. Фиксируется «опрокидывание тяги» (возникает так называемая обратная тяга).

Зимою по причине этого явления в помещение заходит холодный воздух. Тогда не только нарушается общая система вентиляции, но и большие средства тратятся на обогрев душного помещения.



Формирование обратной тяги непосредственно в системе

Проверка вентиляции с помощью листа бумаги

Эта проблема может быть и очень серьезной, и временной.

Причина первая. Естественная тяга обладает прямой зависимостью от перепада высоты, что начинается с расположения отдушины, а заканчивается устьем вентканала. При этом все прочие условия могут не учитываться, если являются идеальными. Показатели естественной тяги на первом этаже должны быть выше тех, что на верхнем.

Причина вторая. Вентканал зарос загрязнениями. Воздух, выводимый из квартиры (особенно из кухни), обильно насыщается влагой, испарениями с присутствием жира. Эта смесь частично оседает на стенах шахты, дальше к ней прилипает пыль, что приводит к постепенному уменьшению сечения прохода.

Причина третья. Достаточно серьезное влияние на уровень тяги может оказывать именно температура. Точнее сказать, влияет разница температур, фиксируемых в точке забора отработанного воздуха и в зоне устья вентканала. Зимой тяга усиливается, обычно система работает бесперебойно.

А вот в теплый период могут отметиться неприятные сюрпризы в виде обратной тяги из-за недостаточной циркуляции воздуха в самом канале. В нем прохладнее, чем на улице, вот воздух и застаивается или даже начинает циркулировать в обратном направлении.

Причина четвертая. В устье канала зимою воздух сильно охлаждается, его плотность существенно возрастает. Образовывается «воздушная пробка». Тогда тяга начинает слабеть, может «опрокинуться». Воздух поступает в отдушины помещений, расположенных на верхних этажах. А все «ароматы», что вырабатываются в квартирах нижних этажей, входят в помещения на средних этажах.

Причина пятая. Это обстоятельство касается старых построек. Их каналы были всецело рассчитаны на естественную вентиляцию. В дальнейшем жильцы стали устанавливать устройства принудительной перекачки воздуха. Достаточно в одной из квартир установить кухонную вытяжку, как сбалансированная работоспособность всей системы окажется нарушенной.

Причина шестая. Шахту можно проверить путем установления зеркала (такой способ проверки из квартиры признаётся оптимальным не во всех системах). Проход должен быть абсолютно свободным. Однако прохождению потока воздуха иногда мешает образовавшийся затор. Канал оказывается частично, а иной раз и полностью забитым крупногабаритным мусором. Причинами могут стать:

  • ошибки строителей;
  • недоделки горе-ремонтников (забыли убрать тряпку);
  • разрушение кирпичной трубы;
  • падение мертвой птицы, иного животного.

Причина седьмая. Нередко и внешние условия нарушают состояние тяги. К примеру, сильный ветер не позволяет воздуху выходить из системы. Причина в том, что обычная конструкция оголовок вентиляционных труб не обладает качественными дефлекторами.

В других случаях причиной становится снос строения вблизи многоквартирного дома или возведение новой постройки, спил деревьев или достижение ими определенной высоты. Образовываются мощные воздушные потоки, влияющие на свободный выход воздуха из вентсистемы.



Причины обратной тяги, вызванные проблемами в самой квартире



На эти причины следует обратить внимание и владельцам квартир, и собственникам частных домовладений.

Нарушается «золотое правило» баланса вентиляционных потоков: в каком объёме воздух поступает в помещение, в таком же он должен выводиться через вытяжной канал. Если же приток воздуха минимальный (вечно закрыты окна), тогда вентиляция в принципе не может работать.

Подключение больших вытяжек на кухнях с общим стоякам с каналами недостаточного сечения является распространенной причиной обратной тяги в старых многоэтажных домах

Приходится устанавливать приточные клапаны. Такие системы:

  • врезаются прямо в окна;
  • монтируются в отверстиях, пробуренных в стенах.

Хозяева устанавливают вент. коробы, к ним единовременно могут быть подключены все точки отвода воздуха:

  • вытяжка над плитой;
  • кухонная вентиляция;
  • вентсистема в санузле;
  • вентсистема в ванной.



Иной раз преобладание одного потока, связанное с подключением принудительной вентиляции, существенно влияет на все прочие потоки. Тогда воздух, предназначенный для отвода наружу, начинает перетекать в соседствующие помещения.

Все ситуации, перечисленные выше, удается положительно разрешить, если установить обратный клапан. Но это нововведение в систему только позволяет избавляться от неприятных проявлений обратной тяги. Причина ее возникновения всё же остается не устраненной.

Приточные клапаны отвечают за поступление воздуха в помещения

Разные типы обратных клапанов: принцип работы, устройство

И устройство обратного клапана, и принцип его работы не сложны. Благодаря простоте, система работает вполне надежно.

В воздуховод встраивается канал-затвор, способный функционировать только в одну сторону. Когда поток воздуха течет нормально, затвор остается открытым. Как только направление потока меняются, канал тут же перекрывается. Поддерживается автоматический режим работы.

При сохранении принципа работы, конструкции самих затворов различаются.



Одностворчатый обратный клапан

Одностворчатый обратный клапан

Устанавливается пластина (затвор), всецело перекрывающая вентканал. Крепится она на эксцентрично расположенной оси. Другими словами, одна из половинок затворки больше другой (тяжелее). Это способствует ее возвращению в закрытое положение (в исходное состояние), если не отмечается прямого тока воздуха через канал. По этой причине данные клапаны называют конструкциями гравитационного принципа действия.

Для домашних вентсистем изготавливают пластиковые варианты. При этом вес створки должен быть малозначительным, чтобы она могла открываться даже от естественной тяги в вентканале. Отсутствие тяги или обратное движение воздуха приводят к замыканию створки.

Одностворчатый обратный клапан на вентиляцию прямоугольного сечения

Двустворчатая модель обратного клапана

Их еще называют «бабочками». Они становятся похожи на мотылька, когда от центральной оси раскрываются полукруглые створки, словно крылья насекомого. Обычно створки клапанной системы оснащены пружинами, чтобы возвращать их в исходное состояние.

Двустворчатый обратный клапан на вентиляцию

Когда в воздуховоде создается поток определенной плотности, усилие слабенькой пружины преодолевается этим потоком. Тогда створка открывается, и этим обеспечивается нормальный проход. Напор усиливается — клапан открывается шире.



Многостворчатый обратный клапан

Эта конструкция подходит для системы, когда возникает потребность в перекрытии отдушины, имеющей большое сечение. Это устройство тем отличается от всех прочих, что его устанавливают на конце горизонтального вытяжного канала. К примеру, в точке выхода на улицу.



Как изготовить и установить обратный клапан самостоятельно



Шаг первый. Снимается вентиляционная решетка, прикрученная саморезами.

Шаг второй. Основу для клапана образует картонная рамка. Вырезать ее не составит труда. Ее размеры должны соответствовать размеру и форме вентиляционной решетки, ведь она будет находиться за этой решеткой.

Для этого следует уложить решетку на картонку и очертить размеры по периметру. Вырезается прямоугольник (обычно выход в канал имеет такую форму). Если потребуется, тогда производится дополнительная подгонка: картонный фрагмент должен до точности совпадать с формой решетки по внешней границе.

Шаг третий. Размечается картонное основание клапана. Поначалу на картоне намечается контур отдушины (по горизонтали и вертикали отступы от краев должны быть одинаковыми). Далее намечаются окошки клапанов.

От границы нужно отступить к центру 10 мм и вычертить 2 прямоугольника. Они и станут окошками клапанов. Эти отступы потребуются:

во-первых, для предоставления краям мембран возможности перекрывать поток обратной тяги, когда они прижмутся к картону;

во-вторых, чтобы мембраны при открытии не могли задевать стенок отдушины;

в-третьих, для крепления мембран.

Шаг четвертый. В центре — два прямоугольных окошка. Между ними следует оставить полосу — 15 мм шириной. На ней сойдутся эластичные мембраны, когда клапаны будут закрываться.

Линии разметки нанесены. По ним вырезаются два окошка, причем симметрично. Сквозь них станет поступать воздушный поток. Выкраивается два эластичных лепестка из пленки, что будут служить мембранами. Эти лепестки крепятся надежным клеем на картонное основание (по его внешним краям).

Шаг пятый. Проверяется работоспособность клапана. Его крепят на вентотдушину в том положении, в котором он будет пребывать постоянно. Для временного крепления используют саморезы, вставляемые в дюбель-пробки, предназначенные для постоянной фиксации решетки.

Что-то может помешать свободному ходу мембран, тогда эти незначительные недостатки устраняются. Проверять работоспособность клапана следует при открытом окне для активизации воздушных потоков и усиления тяги через испытываемую отдушину.

Шаг шестой. Только убедившись, что устройство действительно работает, можно заняться установкой пластиковой декоративной решетки на прежнее место.

Инструкция чистки кондиционера своими руками дома, читайте здесь.

Видео: Обратный клапан на вентиляцию своими руками. Легко и дёшево:

Загрузка…

Источник

Вентиляция+Вытяжка на кухне Как совместить Вытяжку и Вентиляцию. Обратный клапан на вытяжку кухни
обратный клапан для вентиляции, установка своими руками

Как сделать обратный клапан для вентиляции своими руками: инструктаж по сооружению самоделки

Как сделать обратный клапан для вентиляции своими руками: инструктаж по сооружению самоделки

Главное предназначение системы вентиляции заключается в обеспечении притока свежего воздуха в помещение, параллельно удаляя отработанные воздушные массы. Однако довольно часто случается так, что вентиляционная система не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха внутрь жилья проникают посторонние запахи из соседних квартир и подъезда.

Единственное решение – установка обратного клапана для обеспечения полноценной вентиляции. Согласитесь, несколько нецелесообразно тратить деньги на покупку конструкции, которую вы можете соорудить самостоятельно. Опираясь на пошаговую инструкцию, вы сможете смастерить обратный клапан для вентиляции своими руками с использованием подручных средств.

Далее в статье будут представлены самые распространенные типы обратных клапанов, особенности их монтажа и выбор подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно соорудить конструкцию и установить ее.

Содержание статьи:

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство для предотвращения появления обратной тяги вентиляции в квартире. Пропуская приток свежего воздуха в нужном направлении, клапан тормозит обратное движение потока.

Главное преимущество конструкции заключается в ее автоматическом срабатывании.

Отсутствие обратного клапана приведет не только к загрязнению помещения отработанным воздухом, попаданию внутрь пыли и насекомых, но и приведет к появлению сквозняков

В системах вентиляции клапан препятствует попаданию воздуха из общего вентканала в отдельные комнаты. Такие конструкции работают в системах, как с естественной, так и с механической тягой.

Подобные ситуации могут возникнуть вследствие появления следующих проблем:

  • неправильная установка вытяжной трубы;
  • недостаточное поступление свежего воздуха в систему;
  • установка принудительной вентиляции в одной из квартир;
  • неисправность обратного клапана.

Главным конструктивным элементом обратного клапана является затвор. При правильной установке клапана, затвор должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из комнаты, а внутрь нее, затвор автоматически закрывается.

Конструктивные особенности обратного клапана

Зачастую обратные клапаны изготавливаются в форме диска, при этом они могут быть разных размеров и конфигурации сечения.

При необходимости устройство может быть оснащено подогревом, однако оно подойдет только для вентиляционной системы с электрическим приводом. Главное преимущество клапана с подогревом – предотвращение образования конденсата в системе, и, следовательно, наледи в холодное время года.

Идеальным вариантом для жилого помещения считается пластиковый клапан, поскольку он, в отличие от металла, не ржавеет под воздействием влаги и не издает резких звуков в процессе работы

На современном рынке существует всего четыре основных вида конструкции обратного клапана. Каждая из них имеет своих плюсы и минусы, которые следует обязательно учитывать при выборе той или иной конструкции под свою вентиляционную систему.

Вариант №1 – одностворчатая конструкция

Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под воздействием воздушного потока открывает и закрывает проход. Так, отработанный воздух удаляется в вытяжную часть системы.

При отсутствии движения воздуха внутри помещения или при обратной тяге створка клапана не будет открываться.

Одностворчатый клапан уместнее всего использовать при естественном вентилировании помещения, поскольку для открытия клапана достаточно даже минимального воздушного потока.

Такая конструкция в свою очередь  может быть в двух типов. В первом случае ось, на которой закреплен затвор, монтируется со смещением относительно центра воздушного канала, а в другом – внутри и снаружи ставится противовес.

Поскольку обратный клапан закрывается под воздействием силы тяжести, его эффективная работа напрямую зависит от идеально ровного монтажа в системе

В процессе вертикальной или горизонтальной установки рекомендуется использовать уровень. При неправильном монтаже клапан будет закрываться неплотно, из-за чего он не сможет защитить помещение от обратной тяги.

Если установить одностворчатый клапан вблизи отопительной батареи, то поступающий с улицы воздух будет сразу же нагреваться. Это позволит значительно повысить уровень температуры в помещении, а значит, сократить расходы за отопление.

Вариант №2 – двустворчатый клапан

Из-за своего принципа работы такой клапан получил название “бабочка”. В центре круглого отверстия – ось с двумя заслонками, которые возвращаются в исходное положение посредством небольших пружин.

Монтаж “бабочки” не требует особых подготовок, поскольку такую конструкцию можно устанавливать под любым углом.

Зачастую такие устройства применяются в принудительной вентсистеме с вытяжкой. При отключении механической вытяжки, створки, оснащенные пружинами, возвращаются в первоначальное положение, плотно перекрывая все сечение канала.

Многие современные модели двустворчатых конструкций оснащены пружинами, которые можно самостоятельно регулировать в зависимости от силы тяги в системе

Единственное, что необходимо сделать перед установкой двустворчатого клапана – это проверить чувствительность шторок. Если давления воздуха в вентиляционном канале недостаточно для такой конструкции, то лучше выбрать другой тип клапана.

Такой тип обратного клапана зачастую устанавливается в постройках с крупногабаритной системой вентиляции.

Вариант №3 – инерционный клапан

Такой тип клапана представляет собой специальные жалюзи, которые ставятся на вентиляционную решетку. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Отличие между этими двумя конструкциями только в количестве и размере створок.

Они свободно поднимаются, и меняют свой угол в зависимости от силы воздушного давления. Опускаются жалюзи только под собственной тяжестью, что возможно только в том случае, если вентилятор перестает работать.

Такая гравитационная решетка устанавливается при горизонтальном движении воздуха. Как и “бабочка”, инерционный клапан монтируется только в вентиляционной системе принудительного типа.

Благодаря большому количеству створок, инерционные клапаны могут использоваться, как внутри жилого помещения, так и с наружной стороны здания

В основном, на рынке представлены жалюзи стандартных размеров, полностью соответствующие величине короба для вытяжки и отверстиям для естественной вентиляции.

При необходимости, такой вытяжной клапан можно соорудить своими руками, улучшив функциональность устройства при помощи пружины или мембраны.

Вариант №4 – мембранный тип клапана

Устройство представляет собой гибкую пластину, которая сгибается под воздействием притока воздуха. Для открытия и закрытия клапана достаточно даже небольшого притока, однако в данном случае многое также зависит от правильности монтажа конструкции.

По своему принципу работы мембранный клапан напоминает “бабочку”, однако с более скромными характеристиками.

Перед установкой гибкой мембраны следует учитывать величину обратной тяги в вентиляционном канале, поскольку существует высокая вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой вид конструкции, дабы уберечь себя от дополнительных затрат сил и денег. В данном случае все зависит от размера помещения и силы притока воздуха.

Перед покупкой мембранного клапана важно измерить величину тяги внутри вентиляционного канала, что можно сделать путем наблюдения за направлением пламени спички

Обратный клапан мембранного типа – идеальный вариант для небольших домов и подъездов. В отличие от трех предыдущих клапанов, мембранный тип можно соорудить самостоятельно, без помощи мастера.

В следующем разделе будет представлена подробная инструкция, которая поможет вам сделать обратный клапан своими руками.

Инструктаж по самостоятельному сооружению клапана

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать вентиляционные отверстия.

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Выводы и полезное видео по теме

В данном видео представлена пошаговая инструкция самостоятельного сооружения мембранного клапана для вентиляции в квартире:

Самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупке готового изделия теперь вполне реально. В данном случае важно заранее определиться с выбором вида клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

Обязательное условие – сохранение последовательности шагов, представленных в представленной выше инструкции.

Если вы уже знакомы с процессом сооружения обратного клапана, или знаете более простой способ, позволяющий сделать конструкцию с минимальными денежными затратами, то, пожалуйста, поделитесь своим опытом с нашими читателями.

Оставьте свой комментарий в специальном поле под статьей, и при желании, задавайте вопросы нашим экспертам.

Статья была полезна?

Источник

Комментировать
0
20 просмотров
Комментариев нет, будьте первым кто его оставит
