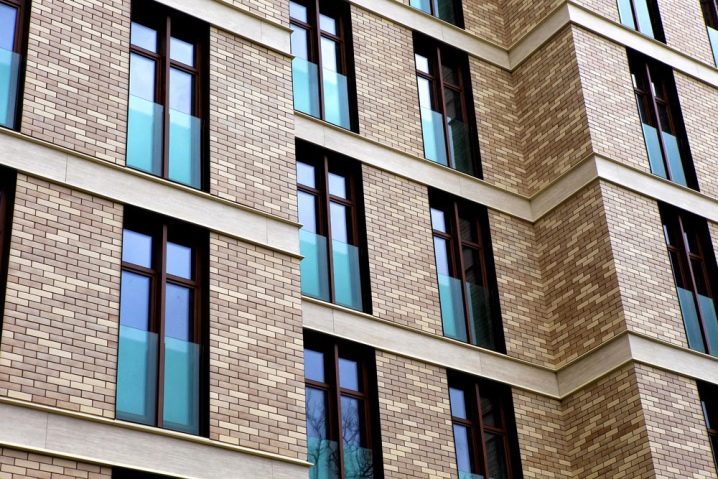

Современные навесные фасадные системы

Фасад здания вне зависимости от его вида и варианта исполнения обязан защищать и украшать строение. В зависимости от типа постройки, используемых материалов и способов монтажа выделяют несколько разновидностей. Все большее распространение получили вентилируемые навесные фасады.

Устройство

Фасадные системы призваны защищать конструкцию здания от негативных факторов внешней среды, тем самым продлевая срок их службы. Современные фасады имеют многообразный и привлекательный внешний вид. При относительно доступной стоимости они способны точно имитировать дорогостоящую наружную отделку из камня, древесины.

В зависимости от способа фасадные системы бывают 2 видов:

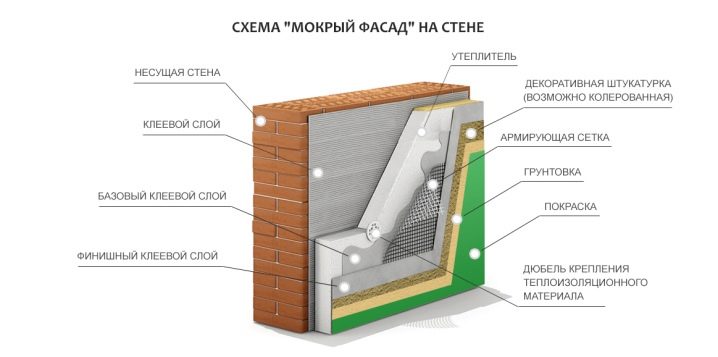

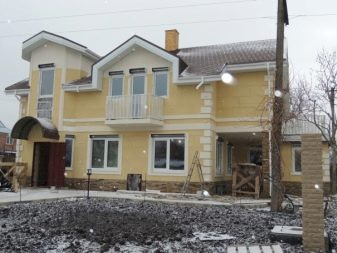

  • Мокрые. Мокрый фасад выполняется с использованием строительных смесей. Наиболее распространенным вариантом считается оформление наружных стен декоративной штукатуркой.
  • Навесные. Этот вариант подразумевает использование плит и панелей, которые крепятся на анкеры, болты и прочие крепежные элементы. Для таких конструкций обязательна подсистема – каркас или обрешетка, которая выстраивается вдоль всей поверхности стен.

В зависимости от того, оставляется ли между стеной и фасадным материалом воздушная прослойка, фасады бывают 2 типов:

  • невентилируемые (сплошные).

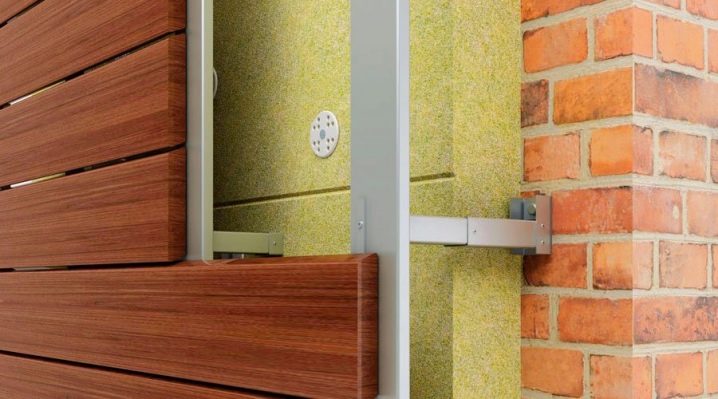

Вентилируемые фасады организуются путем установки каркаса, который крепится к стене здания. Каркас обшивается отделочными материалами. Между каркасом и стеной остается пространство для свободной циркуляции воздуха.

При необходимости между каркасом и стеной прокладывается утеплитель, в таком случае воздух остается между каркасом и теплоизоляционным материалом.

Нередко можно услышать такую классификацию фасадных систем, как деление их на мокрые и вентилируемые. Однако такой подход неправильный, поскольку в основу классификации положены разные критерии. Среди мокрых фасадов встречаются вентилируемые. Аналогично, как и навесные системы могут быть сплошными (например, фасады из стекла).

Плюсы и минусы

Навесные системы позволяют отказаться от финишной декоративной отделки стен, что существенно снижает размер сметы на строительство или ремонт. Кроме того, использование обрешетки позволяет скрыть неровности и прочие дефекты поверхностей.

Немаловажно, что подобные фасады отличаются универсальностью. Они могут монтироваться на стены из строительных блоков и кирпича, дерева, на стены быстровозводимых каркасных конструкций.

Навесные фасады могут монтироваться как на недавно построенное здание, так и на эксплуатируемое строение, которому потребовался ремонт или реконструкция.

Материалы для навесной системы могут монтироваться даже при отрицательных температурах, что позволяет говорить о возможности круглогодичного монтажа. Важный момент – фасады на основе ПВХ имеют склонность к расширению и сужению при смене температур, что необходимо учитывать в процессе работы. Например, виниловые сайдинговые панели при монтаже в холодное время года перед установкой следует выдержать не менее суток в комнатных условиях.

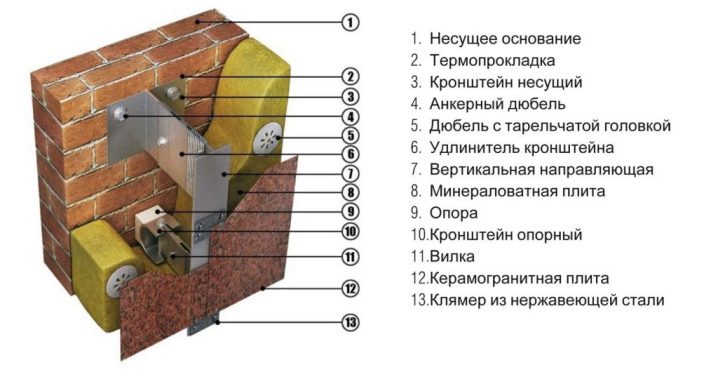

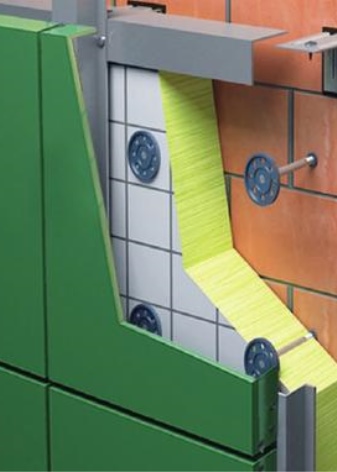

Большинство навесных фасадов сегодня – это многослойные «пироги», одним из элементов которых является утеплитель. Более того, в продаже появились модели отделочных панелей, на которые методом горячего прессования нанесен слой утеплителя.

Использование теплоизоляционных панелей значительно упрощает и ускоряет монтаж, избавляет от необходимости искать подходящий утеплитель под конкретный вид фасадных панелей.

Навесная система позволяет качественно организовать вентилируемые фасады. Их преимущество обусловлено наличием воздушного пространства между стенами и обрешеткой. Его наличие позволяет отводить лишнюю влагу и пары из помещения, предотвращая их проникновение в толщу утеплителя и фасадного материала. При соблюдении технологий монтажа навесные системы отличаются биостойкостью – на их поверхности не образуется плесень, грибки, они не покрываются мхом.

При правильном монтаже и выборе материала с высокими показателями влагонепроницаемости удается создавать морозостойкие фасады. Показатели морозостойкости некоторых моделей превосходят 300 циклов. Такие материалы оптимальны для северных регионов.

Фасады демонстрируют низкую теплопроводность и отличаются длительным (до 50 лет) периодом эксплуатации.

Подобные фасадные решения позволяют добиться высоких тепло- и звукоизоляционных показателей, надежно защищают поверхность стен, чем обуславливают их долговечность. Меняя угол наклона или направление материала для отделки, можно достигать оригинальности в оформлении фасада, создавать декоративные архитектурные элементы.

Среди недостатков некоторые отмечают высокую стоимость организации системы навесного фасада. В среднем 1 м2 конструкции обходится в 2000 рублей (с учетом материалов для обрешетки, утеплителя, гидро- и пароизоляционных материалов, наружных панелей). Однако любой монтажник скажет, что подобная конструкция окупится уже через 5-7 лет эксплуатации.

Наличие воздушных карманов повышает риск быстрого распространения огня в случае пожара. Избежать этого можно только путем использования негорючих (или относительно безопасных с точки зрения пожароопасности) материалов, а также обработке антипиренами всех горючих элементов (например, деревянного каркаса). Справедливо замечание специалистов, что относительная новизна системы пока не позволяет добиться достойной ее противопожарной защиты.

Немаловажно также выбирать материалы (отделочные и теплоизоляционные), не выделяющие токсичных соединений при горении.

Конструкции и разновидности

Применяемые навесные материалы бывают следующих видов:

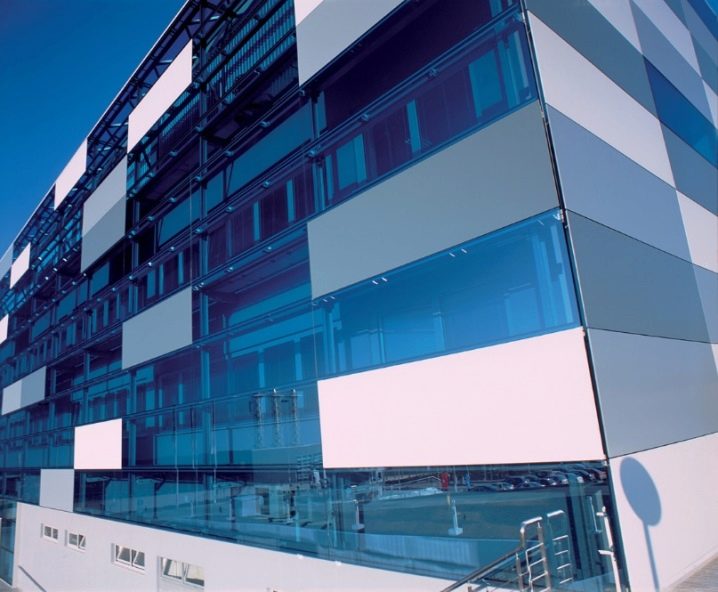

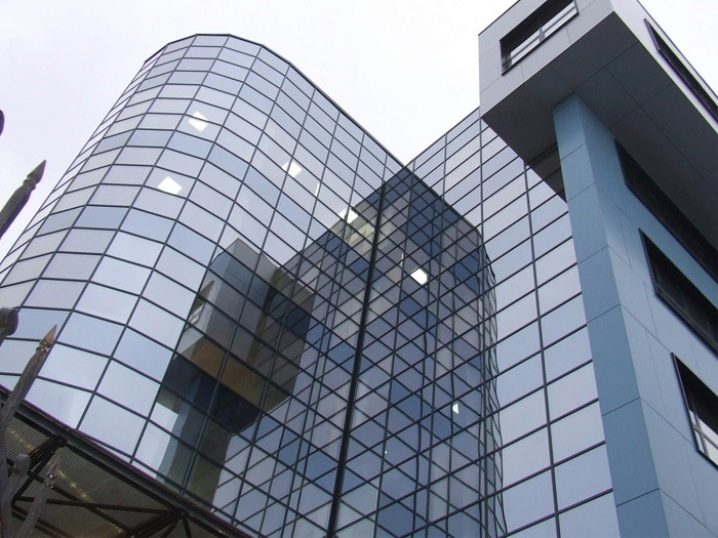

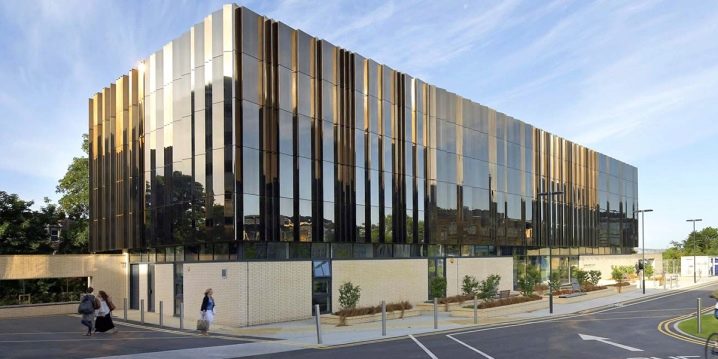

  • Светопрозрачные. Основа таких панелей – каленое высокопрочное стекло или стеклопакеты.

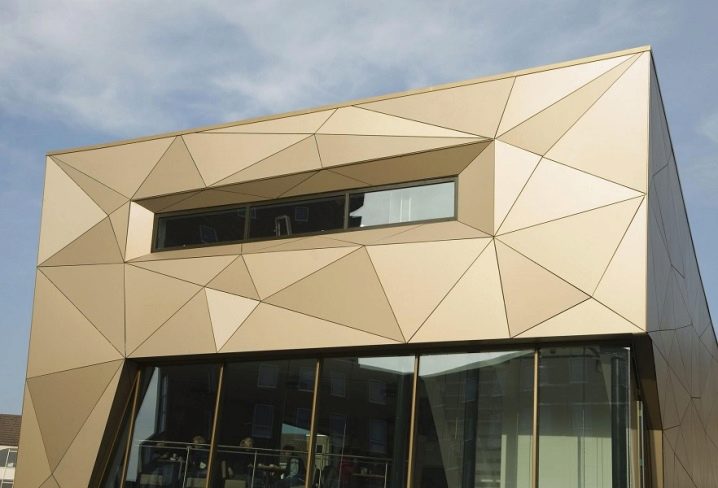

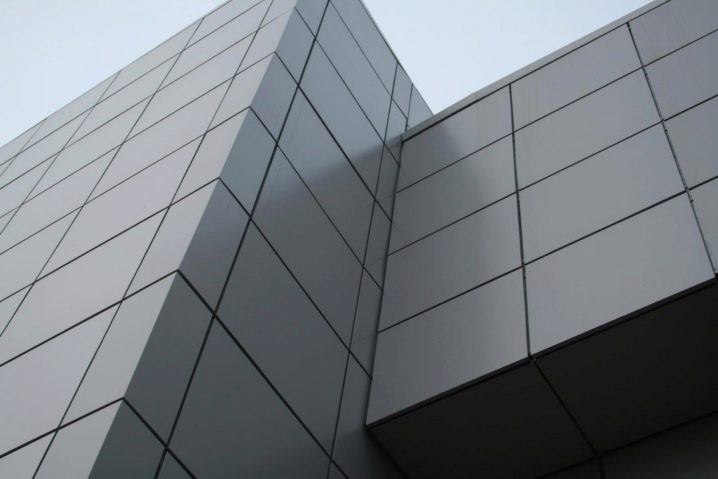

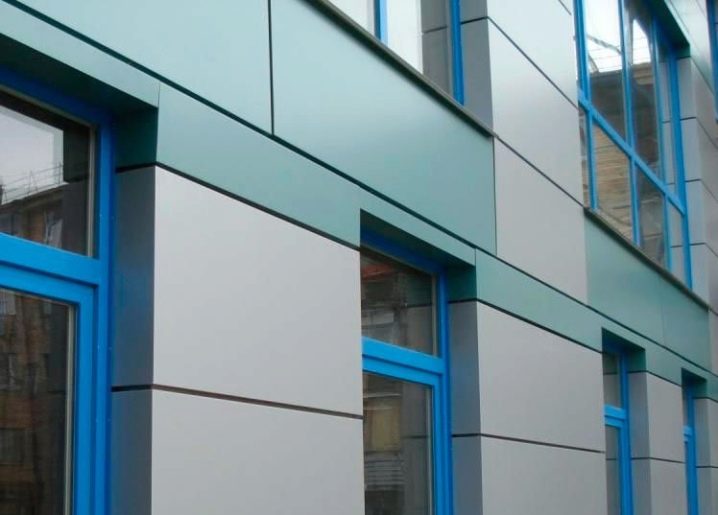

  • Непрозрачные разновидности представляют собой композитные панели, каменные плиты или матовое стекло. Среди наиболее популярных отделочных материалов для навесных фасадов выделяют керамогранит, виниловые, металлические и фиброцементные сайдинг и панели, термопанели и профлист, линеарные и кассетные панели.

Если говорить о каркасе, на который крепятся фасадные материалы, то они изготавливается из следующих материалов:

  • Алюминий. Алюминиевый каркас демонстрирует оптимальное сочетание прочности и небольшого веса. Кроме того, материал не подвержен коррозии, что существенно продлевает срок службы фасадной системы.
  • Сталь. Изделие может представлять собой металлопрофиль из стали, каркас из оцинкованной стали с порошковым покрытием или вариант из нержавейки.
  • Дерево. На сегодняшний момент деревянные подконструкции используются нечасто, что связано с их более высокой стоимостью, а также их необходимостью обрабатывать антипиренами и влагоотталкивающими составами.

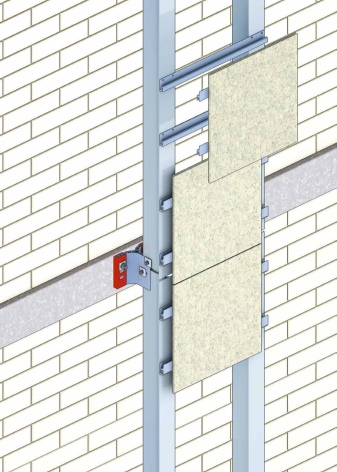

В зависимости от типа сборки каркасные подсистемы могут быть такими, как:

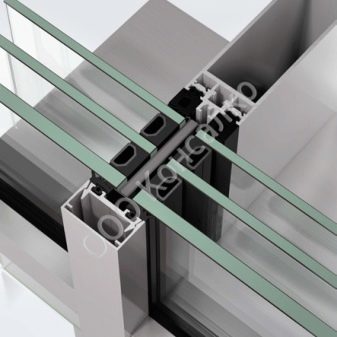

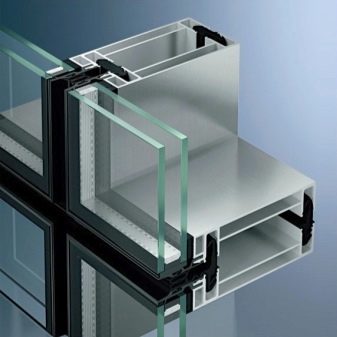

  • Стоечно-ригельный. Это самая простая конструкция, представляющая собой каркас по всему фасаду здания, состоящий из тонких (до 5 см шириной) стоек и ригелей. Подобные конструкции обычно используют под светопрозрачные панели, поскольку данная технология позволяет добиться максимальной прозрачности фасада, воздушности. Визуально готовый фасад имеет вид стеклянной поверхности, разделенной через равные промежутки линиями (вертикальными и горизонтальными).
  • Модульный. Такие каркасы изготавливаются в заводских условиях и представляют собой металлические профили, длина которых – 2-4 м. Они продаются в разборном виде. После транспортировки к месту стройки профили собираются в каркас.

Преимущество данного метода – оперативность и простота сборки. Кроме того, некоторые производители выпускают подсистему под определенные виды навесных покрытий. Это обеспечивает 100% совместимость каркаса и отделочного материала. Пользователю не нужно подбирать и приобретать фиксирующие элементы – они также входят в комплект.

В зависимости от направления элементов каркаса, он может иметь следующий вид:

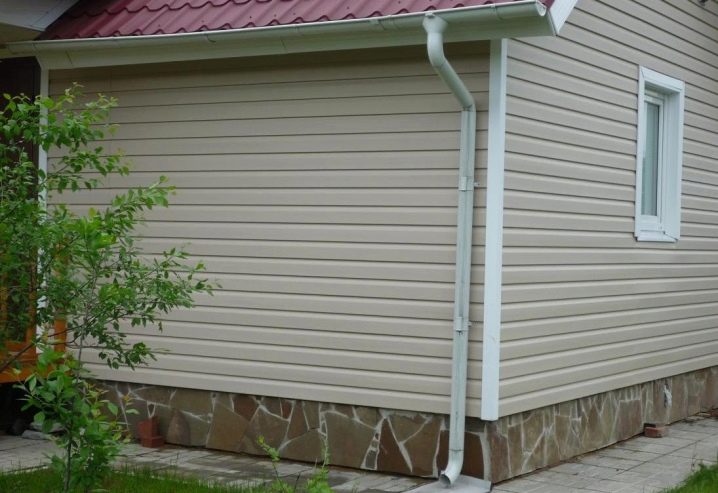

  • вертикальный (обычно монтируется под профлист, керамогранит, сайдинг, облицовочные кассеты);
  • горизонтальный (также подходит для облицовки профилированным листом или при оформлении стен линеарными панелями);
  • перекрестный (применяется для дальнейшей облицовкой керамогранитом или кассетами).

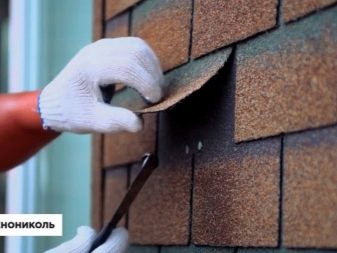

Торговая марка «ТехноНИКОЛЬ» выпускают максимально безопасные с точки зрения возгорания и плавления вентилируемые фасады. Структурно они состоят из базальтового гранулята (лицевая защитно-декоративная сторона), битума (обеспечивает антисептическую защиту и влагопрочность системы), стеклохолст (выступает в качестве армирования, аккумулирует инфракрасное тепло) и кварцевый песок (способствует повышению прочности плит и их огнестойкости, примыкает к декоративному слою).

Компания производит не только фасадные, но и кровельные гидроизоляционные материалы. В ее ассортименте имеются готовые модульные системы, отличающиеся надежностью, долговечностью и наличием гарантийного срока эксплуатации до нескольких десятилетий.

Производители

Ассортимент практически всех компаний, выпускающих навесные фасадные системы, включает несколько видов каркасов, различные отделочные материалы и подходящие для них системы крепления.

Регулярные проверки позволяют установить, что достаточно большое количество производителей не имеет полного комплекта технической документации на реализуемую продукцию. В связи с этим покупателю следует ответственно подходить к выбору фасадной системы и тщательно изучать документацию на продукт.

Лидирующие позиции занимают такие компании, как Метал-Профиль (российский бренд с производственными базами в Москве), «Краспан» (компания из Красноярска), Zias, NordFox, доверием покупателей пользуется и продукция отечественного завода «Ронсон».

Большой выбор подсистем предлагает компания «Премьер». Здесь можно найти каркасы для облегченных, тяжеловесных и комбинированных отделочных материалов. Поскольку изготовление навесных систем – это ведущее направление деятельности завода, его продукция отличается продуманностью и надежностью.

Преимуществом бренда является ценовая доступность систем. Недорогие алюминиевые конструкции можно найти в коллекциях торговой марки Sirius, изделия из оцинкованной стали с порошковым покрытием – в линейке бренда «Фасст».

Многообразные виды подсистем (5 типов) выпускаются фирмами «Вектор-Фасад», «Кос-Корнер» и «Альтернатива». В их ассортименте подсистемы, монтируемые как с креплением на стены, так и в межэтажные перекрытия.

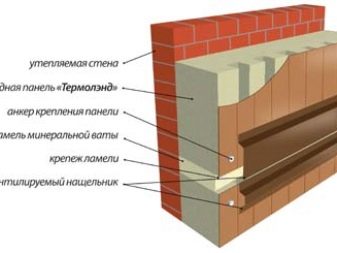

Тем, кто ищет энергоэффективные конструкции, стоит обратить внимание на двухслойные панели «Термолэнд». Отличительной их особенностью является высокий показатель теплоэффенктивности и отсутствие сквозных воздушных карманов в слое утеплителя из-за отказа производителя использовать кронштейны. Крепление ведется на анкерную систему.

При необходимости фасадного остекления обычно выбирают ригельно-стоечные накладные системы Schuco. Облицовочный материал представлен каленым стеклом, витражными конструкциями, тонированными стеклами и аналогами с рисунком. Оконные конструкции в системе – раздвижные и распашные, при этом они часто не выделяются на общем фоне фасада.

Среди европейских брендов внимания заслуживают компании Baumit и Capatect, продукция которых может похвастаться точной расчетной толщиной каждого слоя системы, высокой пожаробезопасностью и использованием последних инновационных разработок при производстве. Наибольшее распространение на отечественном рынке получили теплоизоляционные плиты данных торговых марок.

Ведущим европейским производителем фасадных систем является также компания Eurofox. Будучи одним из структурных подразделений фирмы по производству крепежа Hilti, она занимается также выпуском навесных фасадов.

Товарная линейка включает 4 вида систем, которые предназначены для крепления керамогранита, профлистов, фиброцементных панелей и панелей под мокрый фасад (штукатурку). Преимуществом является возможность выбора подходящего решения для разных типов здания, однако систем под натуральный камень производитель пока не выпускает.

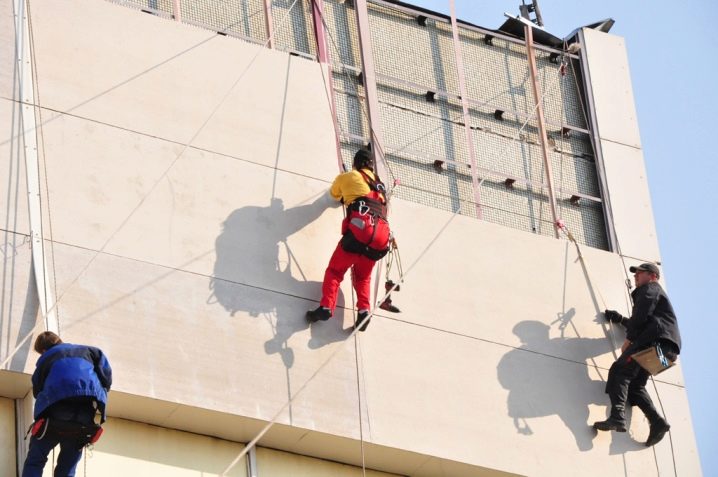

Монтаж

Работа по установке навесного фасада ведется в несколько этапов:

  • Производится разметка стен здания, по которой в дальнейшем будет монтироваться каркас.
  • Установка на кронштейны подсистемы (самодельной или сборки заводской конструкции). Перед установкой кронштейна обязательно перфоратором проделваются отверстие под анкера.

На каждые 2 м кВ предусмотрено определенное количество крепежных элементов, которые обязательно должны иметь антикоррозийные свойства. Это связано с тем, что в вентиляционном зазоре господствуют условия, благоприятные для появления коррозии на металле.

В результате крепеж может заржаветь и выполнять свои функции неисправно. В худшем случае это грозит обрушением фасада. Подконструкция крепится в одном направлении.

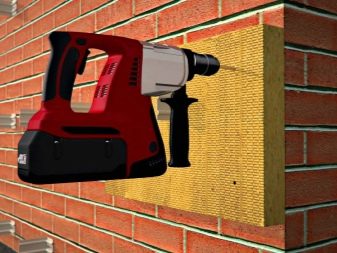

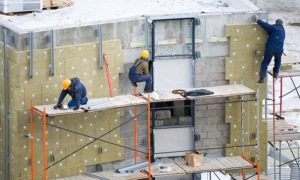

  • Установка утеплителя (при этом в навесных конструкциях недопустимо применять полистирольные плиты). Монтаж теплоизоляционного покрытия (базальтового или минераловатного) ведется снизу вверх.
  • Монтаж ветрогидрозащитной мембраны для защиты утеплителя. Применение влагозащитной пленки предполагает ее укладку с небольшим нахлестом.

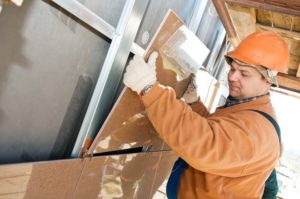

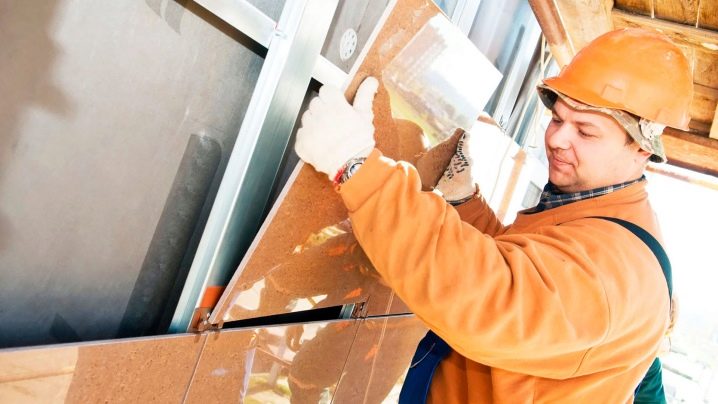

  • Выполняется установка отделочного материала. Технология зависит от его вида, например, керамогранит фиксируется на кляммер, фасадные кассеты навешиваются на каретку (специальный профиль), а натуральный камень закрепляются на предварительно установленную горизонтальную планку. Различные части фасада могут иметь разные фактуры, нередко фронтон здания имеет то же стилистическое решение, что и стены.

Не лишним будет упомянуть, что организация навесного фасада подразумевает составление проектной документации. Все этапы монтажа, начиная с осуществления разметки, ведутся в строгом соответствии с чертежами.

Красивые примеры

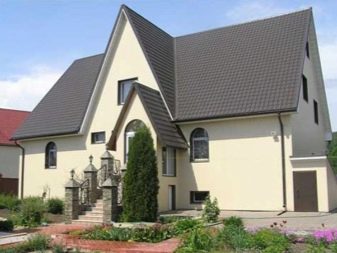

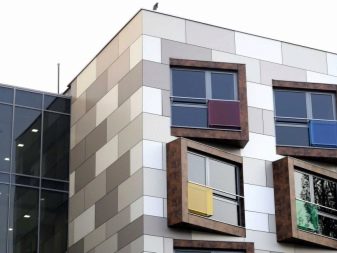

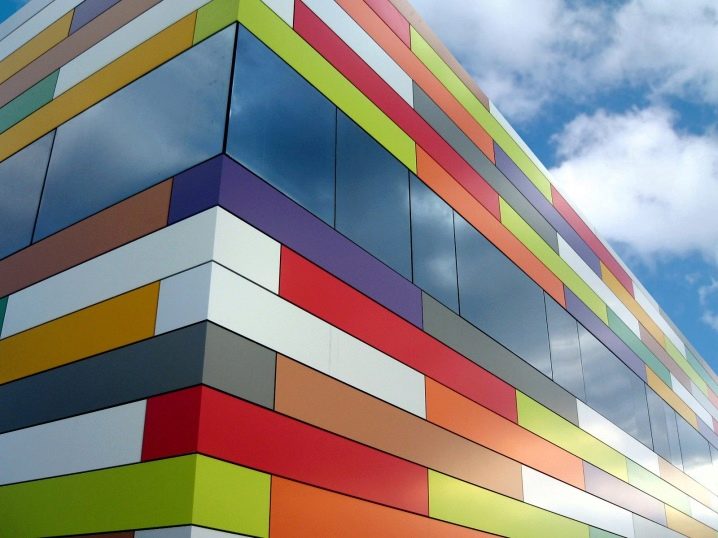

Навесные фасадные системы могут выглядеть совершенно по-разному, в зависимости от используемых панелей и их размещения.

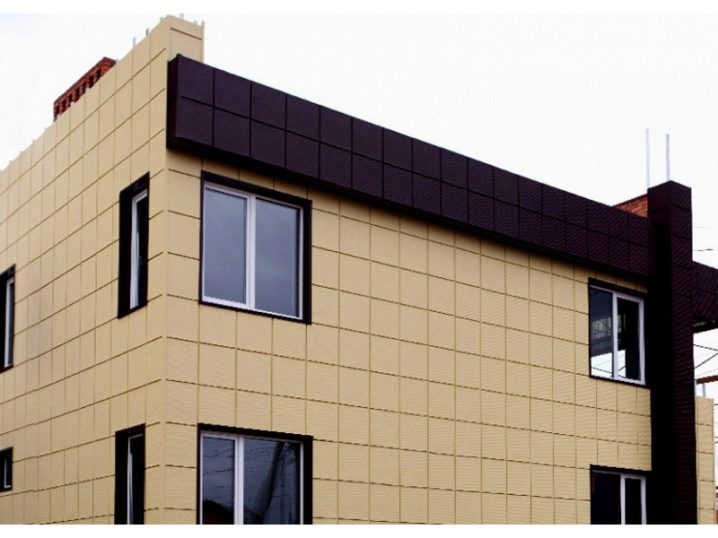

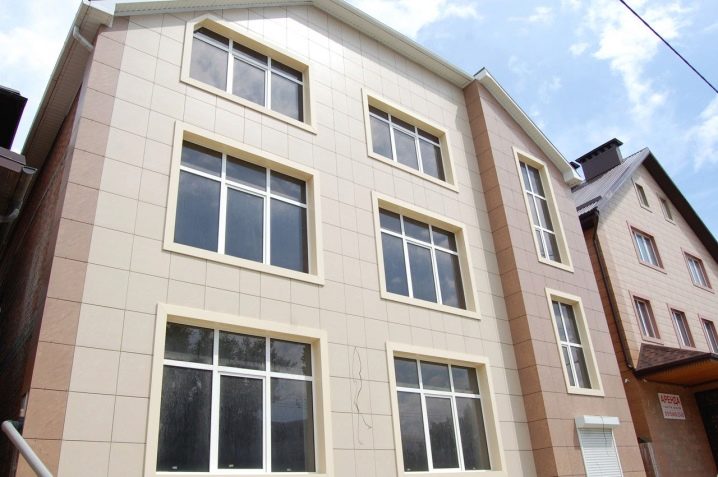

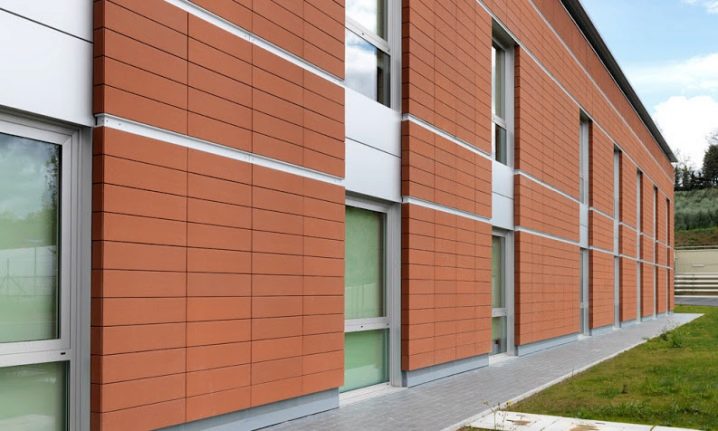

Керамогранитные плиты (искусственный камень) характеризуются респектабельным внешним видом, даже визуально они представляют собой надежный и долговечный материал. Как правило, он применяется для отделки крупных коттеджей, административных зданий.

Не менее популярными для оформления зданий общественного назначения, а также заводских корпусов являют кассетные панели. В последнее время наметилась тенденция их использования в частном строительстве. Благодаря достаточно большим габаритам кассет их установка не занимает много времени, готовый фасад смотрится строго, лаконично, но при этом изысканно.

Важный момент – керамогранитные плиты, кассетные и линеарные (в основе – высокотехнологичный полиэстер) панели фиксируются только на заводской каркас из металла.

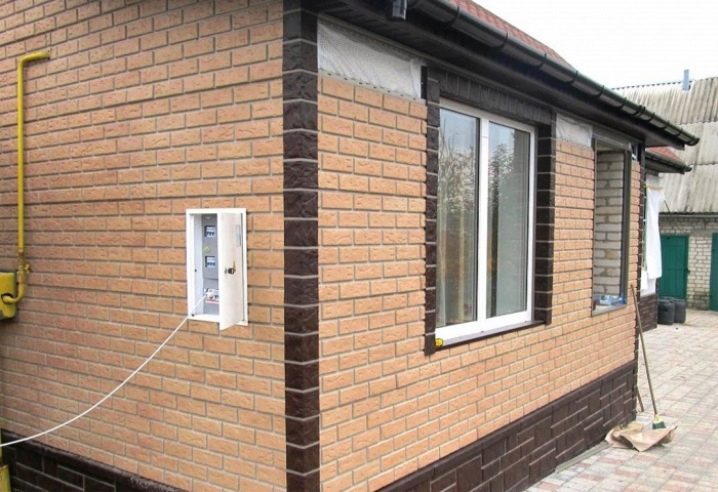

Воссоздать атмосферу деревенского уюта, особой старины, семейного поместья позволяет использование блок-хауса, имитирующего бревенчатую поверхность. Речь может идти как о деревянном материале (тогда используется комбинированная из дерева и металла обрешетка), так и о панелях или сайдинге под блок-хаус на металлической обрешетке.

Простотой установки (обусловленной отчасти малым весом материала) отличается виниловый сайдинг, под который подойдет и деревянная подсистема. Фасадный материал может иметь различные оттенки (нежные или, напротив, яркие), различную направленность профилей, а также имитировать натуральные поверхности.

Особенности монтажа навесного вентилируемого фасада смотрите далее.

Источник

Секреты монтажа сайдинга часть 2.How to Install Vinyl Siding

Рекомендуем: какую печку поставить в баню

навесные фасадные системы: виды и монтаж НВФ

Пошаговая инструкция по монтажу вентилируемого фасада

Родиной навесных вентилируемых фасадов является Германия, но технология быстро стала популярной во всём мире, поскольку соединяет в себе простоту монтажа, доступность используемых материалов, эффективность итоговый конструкции.

Вентфасады по своему устройству напоминают отделку сайдингом, но имеют больше преимуществ

Что представляет собой конструкция вентфасада?

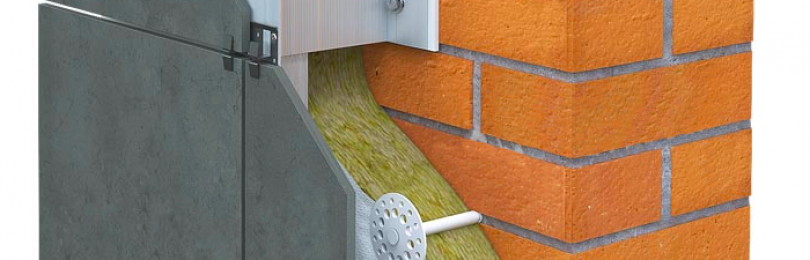

Вентфасад представляет собой металлический каркас, который ещё называют подсистемой или под конструкцией. Между его элементами укладываются слои теплоизоляции. Наружным слоем конструкции является облицовка — декоративный экран может быть выполнен из стали, фиброцемента и пр. Между облицовкой и теплоизоляцией остаётся промежуток, через который происходит естественная циркуляция воздушных масс.

Такие фасады актуальны для отделки зданий любого назначения, в том числе и там, где традиционные фасадные материалы не отличаются длительным сроком эксплуатации — речь идет о местности с повышенной влажностью, значительными скачками температур и так далее. Если учесть, что монтаж вентилируемых фасадов может выполняться собственными руками, то популярность такого варианта отделки зданий обоснована.

Система вентилируемого фасада

Основные свойства вентфасадов

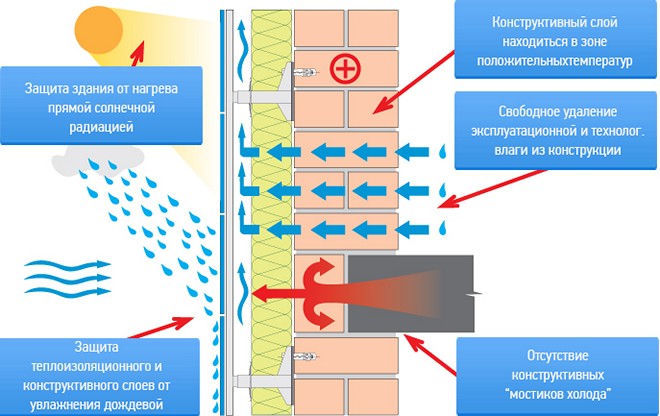

Особенностями конструкции, которые обусловлены технологией монтажа фасада, обусловлены следующие свойства:

  • Крепежная система — ее основу составляют дюбели, шурупы, крепежные детали, профили, кронштейны. За счёт системы регулировки всех этих элементов нет необходимости в выравнивании стены, что ускоряет техпроцесс отделки.
  • Утеплитель — в качестве утепляющего слоя можно использовать разные материалы, основное требование — негорючесть. Поэтому чаще всего предпочтение отдается минераловатным плитам высокой плотности.
  • Ветрозащитная мембрана — ее предназначение состоит в защите утепляющего слоя от потоков воздуха, влаги в окружающей среде.
  • Воздушная прослойка — обеспечивает эффект термоса, так что в таком здании расходы на поддержание комфортного микроклимата существенно меньше — это касается как сохранения тепла, так и прохлады в летний период.
  • Финишная отделка — позволяет реализовать дизайнерский замысел, при этом стоимость отделки может быть различной, что обусловлено разнообразием используемых материалов — это может быть виниловый сайдинг или металлические плиты, а также плиты из фиброцемента, керамогранитная и так далее.

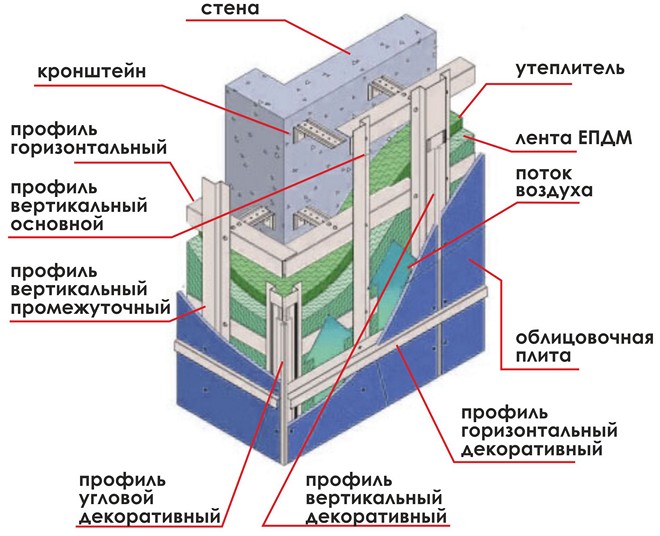

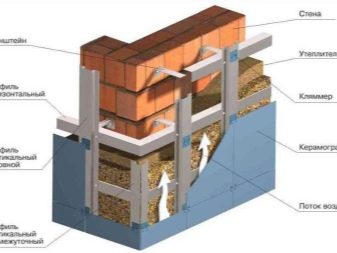

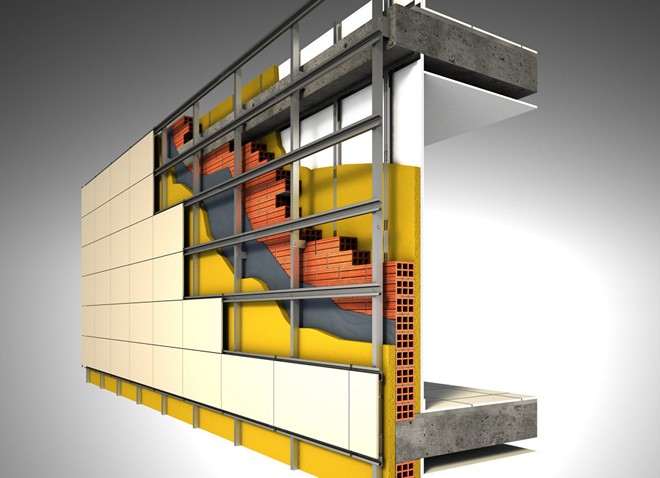

Вентилируемый фасад в разрезе

Преимущества и недостатки конструкции

 У такой конструкции имеется целый перечень преимуществ:

  • Простота конструкции — вентилируемый фасад можно собрать своими руками.
  • Хорошая теплоизоляция — дает возможность снизить затраты на обогрев здания, параллельно минераловатный утеплитель защищает стены от осадков, предотвращает образование конденсата.
  • Термоизоляция — позволяет поддерживать комфортную температуру внутри здания — летом помещение сохраняется прохладу, что позволяет обеспечить комфортный микроклимат даже в отсутствие кондиционера.
  • Защита от ветра, атмосферной влаги — она обеспечивает защиту стен от преждевременного разрушения, что существенно увеличивает срок безремонтной эксплуатации здания.
  • Диффузия водяных паров – за счёт вентиляции естественным образом испаряется влага из стен здания, что исключает появление плесени, грибка, сырости, это также упрощает поддержание комфортной температуры внутри здания.
  • Нивелирование температурной деформации — большой разброс температур в дневное и ночное время может стать причиной быстрого разрушения здания. При этом вентфасад как естественным образом отводит тепло, так и не допускает промерзания здания, нивелируя воздействие температурных скачков на материалы, снижает внутреннее напряжение в облицовке, конструкционных элементах.

Вентилируемый фасад надежно защищает стены от УФ-излучения, осадков и проникновения холода

  • Пожаробезопасность – поскольку все материалы, используемые для обустройства вентфасадов, негорючие, то в целом такая система препятствует распространению горения.
  • Дополнительная звукоизоляция — это свойство опционально, поскольку обеспечивается за счёт слоя теплоизоляционного материала, в среднем защита от шума возрастает в два раза.
  • Цена — может быть как положительным, так и негативным фактором, поскольку напрямую зависит от используемых материалов. Бюджетные панели из искусственных материалов обеспечивают существенную экономию по сравнению с остальными вариантами отделки, тогда как применение натуральных материалов, в частности, гранита, делает такую отделку достаточно дорогой. В любом случае декоративность такого фасада не вызывает сомнений.
  • Всесезонность работ – по сравнению с другими вариантами фасадной отделки с применением «мокрых» способов монтаж вентфасада практически не зависит от погодных условий.

Установку вентилируемого фасада можно осуществлять практически в любое время года

Недостатки:

  • Пожаростойкость. Проблемы в сфере пожаростойкости связаны в основном с попыткой сэкономить на утеплителе – использование недорогого пенополистирола, который отличается низкой стоимостью, малым весом, делает вентфасад опасным. При наличии открытого источника огня пенополистирол быстро сгорает, поэтому использование такого материала для монтажа недопустимо. В этой конструкции необходимо использовать специальный фасадный пенополистирол, который не поддерживает горение — это обеспечивается за счёт антипиренов, которые используется для вспенивания полистирола. Такие материалы имеют в маркировке дополнительную букву «С», которая означает «самогаснущий». Фасадный пенополистирол обозначается литерой «Ф» — это оптимальный вариант для фасада, поскольку гаснет в течение 1 секунды. Для исключения контакта утеплителя с пламенем все имеющиеся проемы оформляется негорючими базальтовыми минераловатными плитами. Это повышает трудоемкость монтажа, но необходимо для повышения пожаробезопасности.
  • Требования к температуре. Несмотря на то, что при монтаже вентфасада не задействованы мокрые способы отделки, существуют ограничения по температуре. Монтаж проводится при наличии мороза не выше -7°С. Можно закрыть фасад специальной пленкой, отапливать получившееся пространство тепловой пушкой. Это увеличивает стоимость монтажа на 15%, но без дополнительного отопления монтажные работы не производятся, поскольку в случае в этом случае в ближайший тёплый сезон температурные колебания металла приведут к проблемам в крепеже подсистемы.
  • Паропроницаемость. Выбирая теплоизолирующий материал, необходимо уделить внимание его паропроницаемости. Это необходимо для отведения лишней влаги из жилых помещений. Именно поэтому материалы с низкой паропроницаемостью – не самый лучший выбор. Примером является пенополистирол — при использовании этого материала внутри помещений понадобится дополнительное кондиционирование, только это позволит избежать сырости на стенах. Если в качестве теплоизолятора используются минераловатные плиты, то дополнительная система для отвода влаги, которая является результатом жизнедеятельности человека, не нужна.
  • Необходимость установки строительных лесов.
  • Консервативность строительного рынка. Вентфасады до сих пор считаются новшеством, так что не многие архитекторы и домовладельцы выбирают эту технологи. Это связано в основном с традиционным стремлением сэкономить на услугах работников и стоимости материалов – при таком подходе все преимущества многослойной самовентилирующейся системы пропадают.

Что такое подсистема: как сделать правильный выбор?

Вертикальная металлическая подсистема для вентилируемого фасада

Под подсистемой для вентфасада понимают конструкцию, которая является основой крепежа как для утеплителя, так и для отделочных панелей. В зависимости от материала подсистема обладает различными параметрами, эксплуатационными характеристиками, что позволяет подобрать подходящий вариант с оптимальным соотношением цены и качества.

  • Из оцинкованной стали — такой вариант подсистемы отличается небольшой массой и низкой стоимостью. При этом стойкость к коррозии не самая высокая — можно рассчитывать только на 25 лет эксплуатации. Впрочем, используя современные системы защиты от ржавчины, можно повысить стойкость такого каркаса.
  • Из нержавейки — такой вариант более дорогой, но более надежный, поскольку может эксплуатироваться как минимум 50 лет. Такая конструкция отличается высокой прочностью, но для холодных климатических зон не подходит, поскольку в морозы отмечается повышение хрупкости.
  • Из алюминия — характеризуется высокой ценой, высоким качеством, низкая вес алюминия позволяет использовать такие подсистемы даже при восстановлении старинных зданий. Можно отметить простоту обработки этого материала — его можно сверлить, пилить, не используя сложного оборудования, непосредственно на месте монтажа. Недостатком является излишняя гибкость материала, поэтому в жарком климате его применять не рекомендуется из-за большого термического расширении.

Оценив основные достоинства/недостатки различных материалов, можно выбрать подходящий вариант подсистемы. При этом важно учитывать особенности климата, несущую способности стен, размеры бюджета и прочие параметры.

Виды вентилируемых фасадов

От выбора отделочного материала вентфасада напрямую зависит стоимость конструкции, внешний вид здания.

Фасад из керамогранита

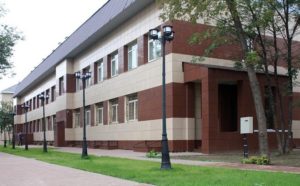

Внешний вид сооружения с фасадом из керамогранита

Такой материал как керамогранит позволяет обеспечить высокую точность и внешнюю привлекательность отделки. Керамический гранит демонстрируют широкий спектр преимуществ и при этом отличается экологичностью, поскольку изготавливается из каолиновой глины. Этот природный материал является прекрасным натуральным теплоизолятором, который защищает здание от перепадов температур, а также является хорошим шумоизолятором. Высокая плотность спрессованного материала, обжиг обеспечивают ударную и истирающую прочность, что обеспечивает длительный срок эксплуатации – фасад долгое время сохраняет свою декоративность, а глянцевая поверхность отражает солнечные лучи, защищает от влаги.

Фасады из фиброцементных плит

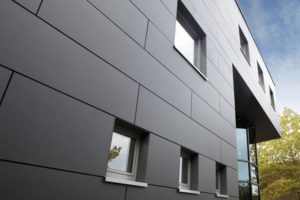

Вентилируемый фасад из фиброцементных плит

В перечень преимуществ фиброцементных плит входят экономичность, экологичность, долговечность, привлекательный дизайн. Фиброцементные плиты доступны, изготавливаются из натуральных материалов, а потому безопасны для окружающих. Они отличаются длительным сроком эксплуатации, стойкостью к погодным явлениям и биологическому воздействию, так что внешний вид здания сохраняет свою привлекательность долгое время.

Другие виды навесного фасада

В качестве альтернативы можно рассмотреть металлокассеты и композитные панели, самым дорогим и эффектным вариантом являются панели из натурального камня.

Инструмент и инвентарь для монтажа

Чтобы сделать правильный монтаж вентилируемого фасада, необходимо иметь следующие инструменты:

  1. Оборудование для измерения — в идеале это должен быть ротационный лазерный нивелир, который используется при нанесение отметок для отверстий для кронштейнов. Также им пользуются для выравнивания направляющих по всем плоскостям. Для контроля монтажных операций применяется строительный уровень.
  2. Перфоратор — для бурения монтажных отверстий.
  3. Болтоверт – с его помощью устанавливаются фасадные анкера.
  4. Безударная дрель — необходима для монтажа облицовочных элементов.
  5. Заклёпочный инструмент — обеспечивает фиксацию профилей к кронштейну, а также прочих креплений.
  6. Болгарка и углошлифовальная машинка или ножницы по металлу, листогиб — для резки и гибки металла.
  7. Фиксаторы — используются для предварительного крепления направляющих.

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

  1. Облицовочный материал — оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала — чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
  2. Металлоконструкции — их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
  3. Фасадный утеплитель — на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
  4. Стоимость крепежа — помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
  5. Стоимость монтажа — в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

  • Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
  • Размещаем на данном участке все необходимые материалы.
  • Собираем леса.
  • Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
  • Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.

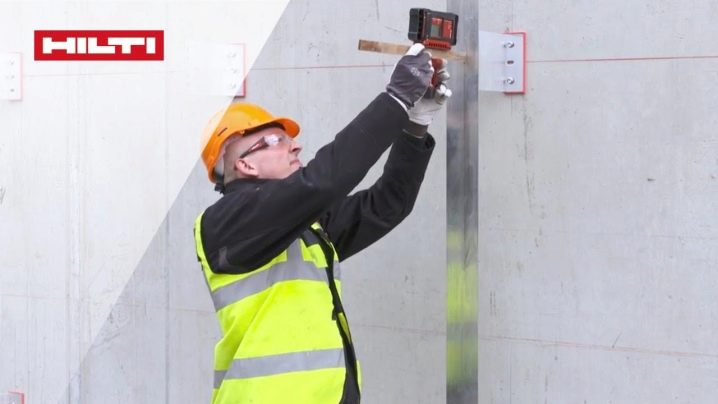

  • Разметка поверхности — выполняется в несколько этапов. Сначала отмечаем линии-маяки — это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены — для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга — именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

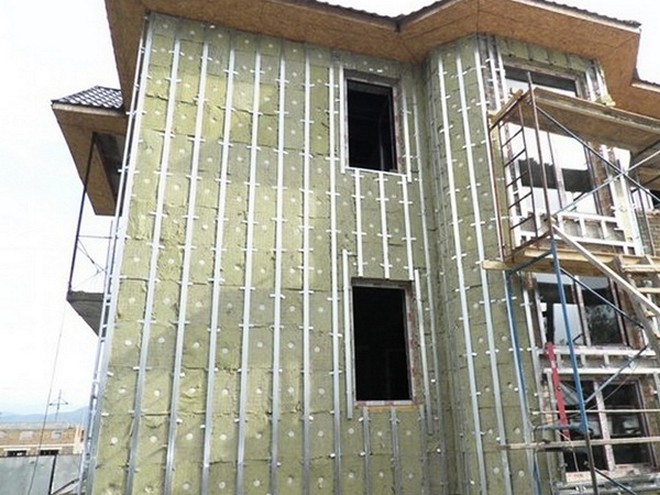

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер — аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

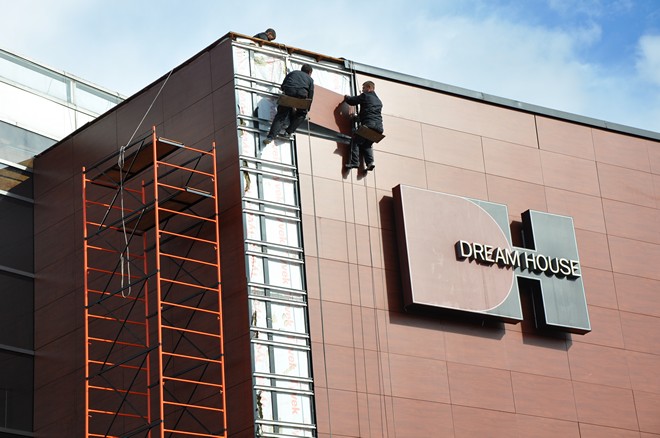

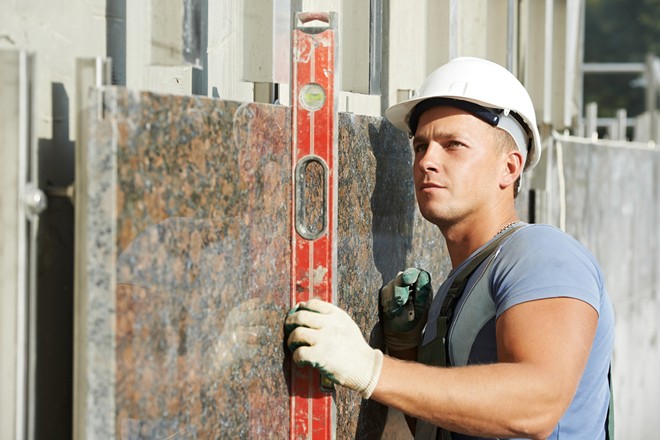

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас — он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала — это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

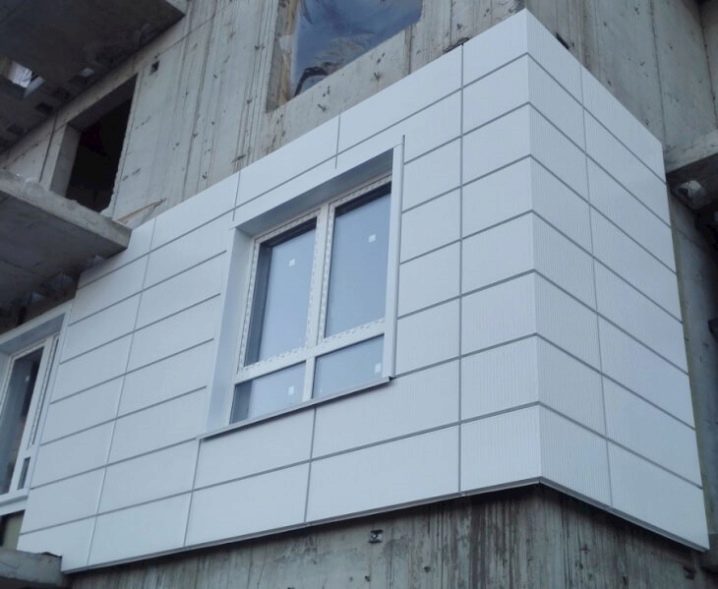

Монтаж оконных откосов и отливов

При устройстве откосов используются фиброцементные плиты или hpl-панели.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

  • Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
  • Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
  • Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
  • Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Источник

Монтаж фасадной системы

Рекомендуем: русская печка с лежанкой

навесные фасадные системы: виды и монтаж НВФ

Вентилируемый фасад – характеристики, свойства, виды и схемы устройства

Согласно принятой на государственном уровне, т.е. профильными нормативно-правовыми актами — ГОСТами и сводами правил СП, актуальной в текущем 2019 году терминологии, вентилируемого фасада – это навесной тип фасадной системы. Отличие от иных систем — оснащение ее воздушным зазором конкретной толщины. Зашифровывается такой термин аббревиатурой «Навесная фасадная система».

Назначений у навесных фасадных систем, несколько, причем они исполняют все основные функции одновременно. Так, вентилируемые фасады по отношению к наружным стенам:

  • утепляет их;
  • защищает их от атмосферных осадков и агрессивных факторов окружающей среды;
  • выполняет роль эффектного декорирующего элемента (экстерьерная функция).

Состав и функционал слоев каркаса систем

Как правило, отделка навесными вентилируемыми фасадами состоит из четырех основных компонентов:

  • каркасная система;
  • определенной толщины слой теплоизолирующего материала;
  • мембрана ветро-, гидронепроницаемая;
  • защитно-декорирующая оболочка (экран).

Два последних компонента закрывают собой теплоизолирующий материал. При этом мембрана располагается на его наружной стороне, обращенной к улице, а защитный экран защищает сразу все слои, отмежевываясь от них теплоизолирующим воздушным зазором.

Фасадная система: определение, состав, роль

Первый и несущий компонент вентилируемого фасада называется подсистемой, представляющей собой опорную систему, состоящую из трех групп элементов:

  • кронштейны из нержавеющего металла, хромированной стали, алюминия и т.д.;
  • подсистема, включающая силовой каркас, выполненный из алюминиевых (сплавы) либо стальных профилей;
  • крепежные элементы, соединяющие все компоненты в единое целое.

Первая группа элементов подсистемы – кронштейны — играет в ее работоспособности и долговечности огромную роль. Вот почему к их монтажу предъявляются повышенные технологические требования.

Например, грамотное крепление кронштейнов предусматривает их фиксацию к наружным стенам из различных, достаточно плотных для такой цели, материалов, а также к перекрытиям. Крепежными элементами кронштейнов выступают:

  • механические распорные анкеры;
  • механические упорные анкеры;
  • химические адгезионные анкеры.

Требования к анкерам Европейской технической сертификации анкеров (ETAG) предусмотрены для фиксации кронштейнов к стенам и/или перекрытиям, состоящим из следующих материалов:

  • перфорированные;
  • полые;
  • имеющие каверны (пустоты);
  • пустотные;
  • ячеистый бетон;
  • легкий бетон и т.д.

Назначение кронштейнов для данной технологии различается от их типа:

  • несущие (самонесущие);
  • не несущие.

В первом случае навесной фасад, снабженный довольно массивными оболочками, за точку опоры принимает собственный фундамент. Вот почему на кронштейны направлены знакопеременные нагрузки от процессов усадки здания, а также от ветрового подпора.

Ненесущие кронштейны менее прочны, поскольку их задача – принять и передать на наружные стены через фундамент:

  • вес конструкции;
  • имеющиеся сейсмические толчки;
  • нагрузку от процессов усадки здания;
  • нагрузку от ветрового подпора.

Монтаж и состав кронштейнов, подсистемы

Способ крепления кронштейнов к силовому каркасу зависит от многих факторов. Общая же цель правильного монтажа сводится к одному – сделать силовой каркас способным принимать от наружного экрана нагрузку и передавать ее на кронштейны, а также служить надежной опорой для всех слоев навесных облицовок. Дополнительно грамотно смонтированный силовой каркас позволяет сформироваться между защищенным мембраной утеплителем и оболочкой (экраном) воздушному зазору, причем строго заданной толщины.

Таким образом, при сборке НФС следует принимать во внимание несколько определяющих качество и долговечность факторов. Прежде всего, это материал и конкретный способ фиксации кронштейнов.

Во-первых, в целях устранения потенциальной возможности генерации тепловых мостов между оболочкой фасада и наружной стеной здания применяются болтовые соединения посредством пластиковых втулок. Такой метод оправдан для профилей следующих типов:

  • горизонтально-вертикальные (ориентированные в пространстве в форме сети);
  • вертикальные;
  • горизонтальные.

Для полностью стальных конструкций предусмотрены кронштейны из стали – таким образом, кронштейн выдержит нагрузку внушительной массы НФС. Если вся подсистема выполнена из алюминия (его сплавов), то возникают серьезные риски разрушения подсистемы из-за электрохимической коррозии. Чтобы исключить образование в алюминиевых элементах гальванических пар между алюминием и сталью (такой материал может быть в экране и/или каркасной системы), при монтаже крепежных компонентов их обязательно покрывают хромом (процесс хромирования регламентирован ГОСТом).

Во-вторых, использование более легких силовых каркасов целиком из алюминия ограничено рядом факторов, связанных, как минимум, с двумя слабыми сторонами алюминия по сравнению со сталью:

  • меньшая прочность;
  • меньшая температура плавления (во время пожаров алюминиевые конструкции образуют чрезвычайно опасные брызги и капли расплавленного металла).

Слой теплоизолирующего материала: монтаж, состав, особенности

Основных требований к составу теплоизолирующего слоя – четыре. Так, он должен:

  • утеплять здание;
  • препятствовать проникновению внутрь здания шумов с улицы;
  • не воспламеняться (исключение – для утеплителей, используемых в малоэтажных частных строениях);
  • отвечать параметрам экологичности, и не выделять при эксплуатации, воздействии температур и осадков вредных и токсичных соединений.

Чтобы все четыре задачи, поставленные перед качественным теплоизолирующим материалом, решались в должной мере, к монтажу теплоизолирующего наружные стены здания слоя также имеются конкретные требования. Такими признаками характеризуются серьезные проекты НФС, гарантирующие их 100% качество и долговечность.

Во-первых, такой слой фиксируется непосредственно на поверхность наружной стены. Средства фиксации – пластиковые тарельчатые анкеры.

Во-вторых, этот слой обязательно должен быть непрерывным, без щелей, зазоров и прочих дефектов. Для этого укладка теплоизолирующего материала производится способом «внахлест». Этот способ обязательно подкрепляется многослойностью: обычно материал укладывается не менее, чем в два, а то и в три слоя. Контрольными параметрами правильной укладки выступают соответствие норме приведенного сопротивления теплопередаче (Rо), который применяется по отношению к массиву «утеплитель плюс наружная стена», с учетом конкретного климатического района эксплуатации НФС.

Следует принять к сведению! Оболочка, она же – наружный экран НФС – совершенно не выполняет функций утеплителя. Причина – в ее вентилирующих свойствах: в воздушной прослойке постоянно происходят процессы воздухообмена. Это факт, подтвержденный множеством практических испытаний, а также подкрепленный теорией (расчеты).

Предназначение фасадных мембран

К каждому структурному элементу подвесных систем предъявляются как общие, так и специфические требования. Так, кроме общего требования к экологичности (не выделении в окружающую среду отравляющих растения и животных соединений), к ветро-, гидро – и огнезащитным мембранам НФС, защищающим внутренний слой теплоизолирующего материала, предъявляется, по крайней мере, пять требований:

  • быть ветронепроницаемой (не продуваемой);
  • не пропускать воду;
  • не воспламеняться и не плавиться при высоком нагреве.

При этом, при всей своей водонепроницаемости, мембрана обязана пропускать водяные пары. Такое свойство кардинальным образом решает проблему вывода излишков влаги из отсыревающего утеплителя в прилегающий к нему воздушный зазор.

Ветрозащита мембраны совсем не подразумевает ее барьерные свойства в качестве защиты пористого утеплителя от продувания: с такой функцией призван справляться наружный экран НФС. Задача ветрозащиты мембраны в другом аспекте, а именно: не пропускать холодные потоки воздуха к стенам из воздушной прослойки.

Огнезащитные качества мембраны также специфичны. Несмотря на прямое указание производителя на огнезащиту, она не подразумевает не нагревание материала, а состоит всего из двух показателей:

  • негорючесть (т.е. материал мембраны почти на 100% не поддерживает горение);
  • отсутствие склонности к распространению открытых/скрытых очагов пламени.

К тому же огнестойкость мембран на критические величины огнестойкости по любому из предельных состояний никоем образом не сертифицируется. Вот почему комплекс противопожарных мер в отношении конструкций НФС обеспечивается двумя дополнительными, блокирующими свободное распространение огня по воздушной прослойке и утеплителю, приемами:

  • противопожарные короба из стали;
  • противопожарные рассечки.

Монтаж гидроизоляционной мембраны производится непосредственно на наружную (обращенную от стены) поверхность утеплителя. Грамотно смонтированная, из качественных материалов мембрана не напитывается влагой, а значит, исключает возникновение процессов теплопроводности. Кроме того, такой компонент НФС демонстрирует высокие показатели устойчивости к биодеструкции – т.е. к поражению плесневыми грибками, паразитическими насекомыми и грызунами.

Воздушная прослойка

Ведущая задача воздушной прослойки, разделяющей наружный экран (оболочку) и поверхность мембраны, закрывающей утеплитель — эвакуация избытка влажности, сообщаемой утеплителем. В грамотно смонтированной системе НФС происходит перманентная, по большему чету – в одностороннем направлении, циркуляция паров от помещений во внутреннюю стену, затем – в наружную стену, от нее — к утеплителю, а от утеплителя через воздушную прослойку – к мембране и экрану, выводящему влагу на улицу. На экране, точнее, в его верхней и нижней частях, выполнены специальные дренажные отверстия.

Таким образом, в навесные фасады происходит постоянный естественный воздухообмен – стены «дышат», а потому совершенно не плесневеют и не отсыревают.

При этом у разных марок НФС неодинаковые показатели паропроницаемой. Она изначально определяется исходя из рассчитанного еще на этапе проектирования отдельно для каждого типа фасада, с учетом его особенностей:

  • материал стены;
  • материал предполагаемого утеплителя;
  • высота здания;
  • ветровой регион.

Все четыре показателя напрямую влияют на толщину воздушного зазора, а также на конкретную локализацию навесного фасада и величину зазоров, оставляемых для процессов естественной циркуляции воздуха из здания и обратно.

Наружная оболочка

Главная цель монтажа непосредственно на мембрану наружного экрана – надлежащая защита всей толщи конструкции от всех разрушающих ее факторов – от атмосферных осадков, до ультрафиолетовых лучей, шума, ветра, грязи и пыли, а также актов человеческого вандализма.

Для исправного выполнения всех возложенных на наружный защитных экран защитно-декоративных задач, его изготавливают из специфических материалов. Как правило, качественные оболочки производят из двух, по светопроницаемости, групп материалов:

  • прозрачные для естественной инсоляции и условно прозрачные (тонированные/прозрачные стеклопакеты/стекла, прозрачные/окрашенные полимеры);
  • т.н. глухие (кассеты, панели, плиты, прочее).

Прозрачные и непрозрачные элементы могут сочетаться в пределах одной конструкции, составляя ее отдельные модули.

Качественная облицовка должен выдерживать, кроме собственного веса, минимум шесть воздействий:

  • статическую нагрузку от несущих стен здания;
  • атмосферная эрозия;
  • агрессивные агенты (влага, соли и т.д.);
  • коррозия;
  • низкие температуры (заморозки);
  • УФ-облучение.

Кроме того, обязательно учитывается противопожарный показатель экрана, соотнося его с потенциальной функциональной и конструктивной пожарной опасностью конкретного здания.

Рекомендуем: печка на дровах длительного горения

Комментировать
0
1 973 просмотров
Это интересно
Комментариев нет, будьте первым кто его оставит
