Монтаж водяного калорифера для приточной вентиляции

Приточные установки с водяным нагревателем – эффективное решение для любых помещений

Приточные установки с водяным нагревателем – это приборы для подачи в обслуживаемое помещение предварительно очищенного и нагретого воздуха. Приточные установки с водяным нагревателем выбирают для систем вентиляции из-за минимального энергопотребления. По экономичности приточные установки с водяным нагревателем превосходят аналогичные устройства, но на основе электрического калорифера. В этих установках в качестве носителя тепла выступает вода.

Еще одним достоинством приточных установок с водяным нагревателем является повышенная производительность. Приточные установки с таким нагревателем могут работать в различных температурных режимах.

Конструктивные особенности

Приточные установки с водяным нагревателем подходят для любых вентиляционных систем, поскольку их габариты отличаются компактностью. Для монтажа достаточно обычных креплений. Установка этого оборудования занимает минимум времени. Ее должны осуществлять профессионалы, чтобы сохранить отличные аэродинамические характеристики.

Приточные установки с водяным нагревателем пригодны для использования в больших помещениях, поскольку имеют высокую мощность. Ими дополняют даже разветвленные воздуховодные сети. Приточные установки с водяным нагревателем работают стабильно на протяжении длительного времени при условии своевременного профилактического обслуживания. Приточное оборудование не создает шум, поэтому его можно ставить в жилых помещениях.

Современные модификации

Производители постоянно усовершенствуют приточные установки с водяным нагревателем для предварительной очистки и нагрева воздуха. Сейчас, например, повсеместно встречаются приточные установки с водяным нагревателем с «умным» автоматическим управлением. В этом случае можно сэкономить много времени, которое обычно уходит на специальное программирование.

При необходимости работа приточной установки с водяным нагревателем корректируется через смартфон или планшет. Приточные установки с водяным нагревателем имеют высокую степень безопасности, поэтому их чаще других выбирают для вентиляционных систем в жилых помещениях. С помощью устройств с водяным калорифером температура воздуха каждого кубического метра на заданной площади будет одинаковой.

Конструкция

Приточная установка с водяным нагревателем находится в корпусе из оцинкованной стали. Он защищает прибор от внешних механических воздействий. Со временем металл не ржавеет, вопреки тому, что в качестве носителя тепла выступает вода. Корпус имеет звукоизоляционную оболочку из минеральной ваты толщиной 25-50 миллиметров и влагозащитный слой.

Монтаж

Приточные установки с водяным нагревателем монтируют в любых условиях. Если в помещении свободное место для такой работы отсутствует, то можно выполнить ее на улице. В состав приточной установки с водяным нагревателем входит вентилятор для нагнетания воздуха, водяной канальный нагреватель, очищающий фильтр или целая их система, элементы для снижения уровня шума, воздуховоды, а также автоматика.

Применение

Приточные установки с водяным нагревателем небольшой мощности устанавливают:

  1. в квартирах,
  2. коттеджах.
  3. небольших офисах
  4. в системах отопления частных коттеджей, домов,
  5. складских помещениях
  6. в магазинах.

Использование приточных установок с водяным нагревателем обеспечивает комфортный микроклимат для людей. Они могут дышать очищенным от загрязнений воздухом приемлемой температуры, в котором отсутствуют остатки дыма, пылевых частиц, аллергенов и другого микроскопического мусора. При прохождении через установку воздух не осушается. Приточные установки с водяным нагревателем особенно рекомендуют устанавливать в местах, где есть люди с аллергией или заболеваниями дыхательной системы.

Источник

Обвязка чиллеров

Смотрите также: из чего делают брикеты

Монтаж водяного калорифера для приточной вентиляции

Водяной калорифер для приточной вентиляции: классификация, принцип работы, расчёт мощности

Описание калориферов и узлов обвязки приточной вентиляции

Приточно-вытяжная вентиляция работает за счет потребления и обработки наружного воздуха. В условиях отрицательных температур и продолжительной зимы воздушные потоки надо подогревать, т.к. если пускать их напрямую, то микроклимат внутри здания станет непригодным для человека. Приточный воздух подогревается калорифером. От него напрямую зависит эффективность вентсистемы. Поэтому обвязка калорифера приточной вентиляции должна выполняться с соблюдением всех норм и правил и только качественными материалами. Техническая часть разрабатывается в проекте.

Содержание

Принцип работы калорифера

Канальный нагреватель или калорифер – универсальный аппарат передачи тепловой энергии от нагревательных элементов приточному воздуху, осуществляющий нагрев/охлаждение воздуха внутри вентилируемого помещения.

Работает по принципу теплообменника и состоит из труб, по которым непрерывно циркулирует подогретый или охлажденный теплоноситель (вода, водяной пар или фреон). Холодный или теплый воздух, проходя через приточную систему вентилирования, контактирует с трубами теплообменника. Происходит переход энергии от одного носителя к другому. Воздушные массы нагреваются/охлаждаются, а затем выдуваются в помещение.

Сам по себе канальный нагреватель работать не может и требуется система обвязки. Есть другое название – узлы регулирования основных параметров. Это набор дополнительных элементов, выполняющих ряд сопутствующих функций:

  • контроль работы теплообменника. Обеспечивают бесперебойный режим функционирования, сигнализируя о сбоях;
  • постоянный контроль над температурой теплоносителя. Чтобы воздуха нагревался равномерно, без скачков, она должна быть в пределах расчетных показателей;
  • предотвращение обледенения узлов канального нагревателя, а также вентиляционных каналов.

Основные нормы и правила

Проектирование и монтаж калориферов регламентируется нормативной документацией: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и СП 41-101-95 «Проектирование тепловых пунктов».

Многие заказчики требуют от проектировщиков конкретный СНиП или ГОСТ, с описанием необходимости установки узла обвязки калорифера, а также регламенты на схемы. Подобную информацию можно почерпнуть из сопроводительной документации, предоставленной производителем оборудования, или обратиться в обслуживающую данный тепловой узел сетевую организацию — у них должны быть разработаны внутренние регламенты.

Температура воды, фреона, внешней и внутренней поверхности труб теплообменника определяется исходя из нормативных значений — это требования СНиП 41-01-2003. В любом случае, она не должны быть выше +1500С.

Особое внимание при проектировании и установке калориферов и узлов обвязки уделяется качеству приточного воздуха. От этого параметра зависит эффективность и долговечность работы системы вентиляции. Воздух очищается от загрязнителей крупной фракции: расчетное значение запыленности — не более 0,5 мг/м3, температура наружного воздуха до -200С.

Виды канальных нагревательных установок

Калориферы бывают трех видов и различаются по типу теплоносителя. У каждого вида своя специфика работы и область применения:

  • Электрические. Бытовые нагревательные установки. Металлические тэны нагреваются за счет электричества. Установка простая, без монтажа сложного обвязочного узла. Мощности хватает на обсаживание помещения до 100 м2.
  • Водяные. Работают на воде, циркулирующей по трубкам. Распространённый вариант в вентсистемах общественных и производственных зданий. Для эффективной работы требуется монтаж обвязочного узла.
  • Паровые. Характеризуются высоким КПД, скоростью нагрева, кратностью воздухообмена. Теплоноситель – водяной пар, нагретый до расчётной температуры. Паровые калориферы устанавливаются в системы вентиляции промышленных предприятий, где есть источник водяного пара.

Схемы подключения калориферов

Перед калорифером стоит одна задача – обогрев входящих воздушных масс, с возможностью регулировки температуры теплоносителя. Существует несколько схем установки:

  1. Один контур вентиляции, один калорифер. Самая простая схема, когда на входе или любой другой точке вентканала устанавливается аппарата в единственном экземпляре. Подходит для сезонного обогрева. Нет резервного источника тепла.
  2. Два контура вентиляции, несколько калориферов. Более сложная схема, с многочисленными узлами обвязки. Первый контур со своим канальным нагревательным элементов работает в осенне-зимний период, второй – в летний. Двойная схема применима для больших по площади зданий, требующих обогрева круглый год. Позволяет безаварийно пройти пиковые морозы за счет включению обоих нагревательных контуров.

Узлы обвязки

Осуществляют подводку теплоносителя к калориферу и обеспечивают контроль над температурой и давлением в системе.

Состав схемы узла

В состав классической схемы обвязочного узла входят:

  1. Циркуляционный насос.
  2. Компрессорно-конденсаторный блок (ККБ). Применяется в обвязке охладительных систем как внешний блок. Подключается к охладителям приточных вентиляционных установок или канальных кондиционеров.
  3. Приборы контроля основных параметров: температуры и давления.
  4. Запорная арматура.
  5. Байпас.
  6. Фильтр для очистки входящих воздушных масс.
  7. Автоматически клапан. Бывает двухходовой и трехходовой.
  8. Трубки и фитинги.

Узел обвязки может подключаться к системе с помощью жесткой или гибкой подводки:

  • Жесткая подводка. Простой вариант подключения посредством металлических труб. Практикуется, когда место установки калорифера заранее известно и подготовлено.
  • Гибкая подводка. Более сложный вариант подключения. Используются гибкие гофрированные шланги. Практикуется, когда калорифер устанавливается в неподготовленное место.

Регулировка нагрева

Проектировщики выделяют два способа регулировки температуры канального нагревателя: количественный и качественный.

  • Количественный. Устаревающий способ регулировки. Температура находится в прямой зависимости от объема теплоносителя, для этого в систему обвязки устанавливается двухходовой кран. Способ признан не рациональным, так как объем затрачиваемого теплоносителя постоянно «скачет».
  • Качественный. Более эффективный способ. При любом положение клапана регулировки теплоноситель расходуется по линейному принципу. За линейность отвечает трехходовой штоковый клапан и насос. Насос врезается непосредственно в контур нагревателя, его ротор вращается в жидкой среде. Отпадает необходимость в сальниках, и полностью исключаются протечки.

Трехходовой клапан со штоком устанавливается на точке входа. Если он закрыт, то вода циркулирует по замкнутому контуру. В открытом состоянии возможность рециркуляции исключена, так как противотоку мешает обратный клапан.

Схемы обвязки

Система вентиляции

При монтаже вентиляции используется несколько схем устройства узлов управления, но у каждого есть достоинства и недостатки. На выбор схемы оказывают влияние такие факторы, как: требуемая температура и интенсивность обогрева; источник подачи теплового носителя; разница давления на вводе с давлением внутри системы.

Существует несколько принципиальных монтажных схем обвязки:

  1. Используется двухходовой регулировочный клапан. Схема подразумевает его установку на точке ввода без дополнительного теплообменника. Клапан выступает в роли буфера, гася давления потока воды, необходимого для калорифера. Есть один недостаток – вероятность замерзания зимой. Для нивелирования опасности на внутренний контур канального теплообменника устанавливается насос.
  1. Используется трехходовой регулировочный клапан. Такая схема позволяет получать две системы обвязки. В первом случае клапан разделяет водные потоки, во втором – смешивает их. Калориферы, работающие с обвязкой по системе разделения, характерны для автономных тепловых сетей. Смешивание потоков осуществляется за счет установки обратного клапана с перемычкой.
Любая схема обвязки предусматривает вытяжку. Только баланс между поступлением и удалением тепла даёт возможность поддерживать расчетную температуру внутри помещения.

Тепловые завесы

Тепловая завеса работает по особому режиму: периодического включения на 5-10 минут. Располагается далеко от источника тепла и монтируется в любом, даже самом неприспособленном для этого, месте.

Главная особенность – интервальность подачи теплового носителя. Клапаны работают в двух режимах: максимальном и минимальном. В максимальном за единицу времени подается большой объем теплоносителя. Калорифер быстро разогревается. В минимальном режиме система «полностью засыпает». Теплоноситель практически не подаётся. От основной магистрали тепловую завесу отделяют шаровые краны. Фильтр очистки воздуха защищает клапаны от загрязнения пылью крупной фракции. Эклектический привод распределительного клапана подключается к сети 220В.

Тепловая завеса работает более эффективно за счёт качественной защиты калорифера от резких изменений температуры и давления внутри сети.

Подбор и расчет элементов обвязки

Состав системы унифицирован и одинаков для всех типов подключения:

  • Запорная арматура. Краны для перекрытия водного потока. Изготавливаются из стали и латуни. Для труб диаметром до 40 мм – арматура с резьбой, свыше 40 мм – фланцевая. Подбирается исходя из мощности калорифера.
  • Обратные клапаны. Барьер на пути оттока воды. Монтируется на обратном трубопроводе или основной перемычке. Зависят от диаметра трубопровода.
  • Привод и клапан регулировки. Основная часть обвязочного узла. В зависимости от типа обвязки используется трехходовой или двухходовой. С помощью клапанов регулируется мощность калорифера. Привод снижает вероятность замерзания системы. Если автоматика сигнализирует о критически низкой температуре, то привод максимально открывает заслонку, увеличивая интенсивность потока.
  • Манометры, термометры. Позволяют оператору отслеживать основные параметры. Подбираются по расчету.
  • Кран для слива и удаления воздуха. После заполнения системы тепловым носителем удаляются излишки воздуха. Кран слива необходим для опорожнения системы. Подбирается по расчету.
  • Клапан балансировки. Уравнивает давление воды между калориферами. Подбирается по проекту.
  • Насос. Обеспечивает беспрерывную циркуляцию теплоносителя по внутреннему контуру. Подбирается исходя из объёма системы.
  • Грязевик. Устройство для фильтрации воды. Преимущественно применяется сетка с ячейкой 500 микрон.

Правильно рассчитать элементы обвязки на основании исходных данных, проекта и пожеланий заказчика можно только, имея высокую квалификацию.

Компания «Мега.ру» располагает всеми средствами и квалифицированным персоналом для выполнения проектов любой сложности. Более подробную информацию вы можете получить при личном обращении за консультацией. Все способы связи с нами указаны на странице «Контакты».



Источник

ВЫБОР ПРИТОЧНОЙ ВЕНТИЛЯЦИИ. НАБОРНАЯ ИЛИ МОНОБЛОК.

Статья по теме: дымоход из металлической трубы

Монтаж водяного калорифера для приточной вентиляции

Выбираем водяной калорифер для приточной вентиляции: расчет мощности и установка

Выбираем водяной калорифер для приточной вентиляции: расчет мощности и установка

Нагрев приточного воздуха для систем вентиляции или отопления позволяет обеспечить необходимый микроклимат, соответствующий санитарным требованиям. Без этой процедуры свежая струя будет постоянно заменять собой теплый отработанный воздух, выводя наружу тепловую энергию, снижая тем самым эффективность системы отопления здания. Одним из основных устройств, используемых для подготовки приточного воздуха к подаче в систему вентиляции, является калорифер — обогреватель воздушного потока, использующий энергию носителя или преобразующий один вид в другой.

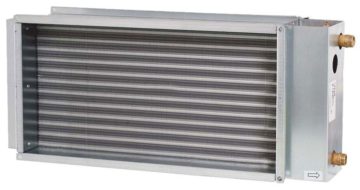

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

  • Использующие теплоноситель.
  • Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Плюсы и минусы использования

К достоинствам можно отнести:

  • Высокая эффективность.
  • Простота устройства, надежность.
  • Компактность, возможность размещения в небольших объемах.
  • Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

  • Необходимость наличия теплоносителя или подключения к сети электропитания.
  • Несамостоятельность работы — необходимо оборудование для подачи воздуха.
  • Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Типы калориферов

Существует несколько типов калориферов, используемых в разных участках и условиях.

Рассмотрим их внимательнее:

Водяные

Самая распространенная группа приборов, отличающаяся высокой эффективностью, безопасностью и простотой действия. В качестве теплоносителя в них используется горячая вода, поступающая из сети ЦО, ГВС или от собственного котла. Калорифер водяной для приточной вентиляции является наиболее удобным и экономичным решением, позволяющим выполнять поставленные задачи с минимальными затратами на обслуживание или ремонт. Единственным недостатком прибора является необходимость подключения к системе подачи теплоносителя, что создает определенные сложности на стадии монтажа и препятствует быстрому переносу в другое место.

Паровые

Паровые устройства являются полными аналогами водяных и на практике отличаются от них только видом теплоносителя. Единственным отличием паровых приборов является большая толщина стенок трубок — 2 мм против 1,5 у водяных. Это обусловлено большим давлением в системе, требующим усиленных каналов для циркуляции. В остальном приборы идентичны, имеют одинаковые эксплуатационные правила и требования.

Электрические

Электрический калорифер для приточной вентиляции не нуждается в подаче теплоносителя, так как источником нагрева является электрический ток. Подключение таких приборов гораздо проще, что делает их мобильными и удобными в использовании, но высокие расходы на электроэнергию ограничивают применение этой группы. Чаще всего они устанавливаются для местного обогрева при выполнении разовых работ, используются в качестве аварийных или временных источников тепла.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

— плотность воздуха, табличное значение, находится в СНиП.

— удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

— тепловая мощность прибора.

— удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Методы обвязки

Обвязка калорифера — это комплекс устройств и элементов регулировки подачи теплоносителя в прибор. Он включает в себя следующие элементы:

  • Насос.
  • Двух- или трехходовой клапан.
  • Измерительные приборы.
  • Запорная арматура.
  • Фильтр.
  • Байпас.

В зависимости от условий эксплуатации эти элементы могут быть расположены в непосредственной близости от прибора, или на приличном отдалении от него. Исходя из условий подключения различают:

  • Гибкая обвязка. Монтируется на узлах управления, расположенных рядом с прибором. Установка таких обвязок считается более легкой, так как она дает возможность все работы производить на резьбовых соединениях, практически не нуждаясь в сварке.
  • Жесткая обвязка. Используется на устройствах, удаленных от узлов управления и требующих наличия прочных коммуникаций.

При разнице в технике монтажа, оба вида выполняют одну и ту же функцию — обеспечивают настройку и регулировку режима работы калорифера.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

  • Количественный. Настройка производится путем изменения объема теплоносителя, поступающего в прибор. При этом способе отмечаются резкие скачки температуры, нестабильность режима, поэтому в последнее время более распространен второй тип.
  • Качественный. Этот способ позволяет обеспечивать постоянный расход теплоносителя, что делает работу прибора более стабильной и плавной. При неизменном расходе меняется лишь температура носителя. Это делается путем подмешивания в прямой поток некоторого количества более холодной обратки, что регулируется трехходовым клапаном. Такая система защищает конструкцию от перемерзания.

Особенности монтажа и подключения

Монтажные работы, подключение, запуск системы, настройка работы — все это должно выполняться бригадой специалистов. Установка калорифера своими руками возможна лишь в частных домах, где нет такой высокой ответственности, как в производственных помещениях. Основные операции включают в себя установку прибора и элементов управления, соединения их в необходимом порядке, подключении к системе подачи и отвода теплоносителя, опрессовке, пробном запуске. Если все узлы комплекса продемонстрируют качественную работу, то система сдается в постоянную эксплуатацию.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года. Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы.

Краткий обзор современных моделей и цен

В качестве примеров можно рассмотреть несколько моделей:

  • КСК-3. Калорифер спирально-катанный с 3 рядами трубок. Распространенная отечественная модель, испытанная и надежная. Цена прибора зависит от его размеров, колеблется от 5000 до 3700 руб.
  • Volcano mini. Польское устройство, применяемое для обслуживания относительно небольших помещений. Стоимость находится в пределах 20.000-30.000 руб.
  • Galletti AREO. Итальянский прибор, оборудованный вентилятором. Имеет привлекательный внешний вид, отличается низким уровнем шума. При этом цены на такие устройства довольно высоки и находятся на отметке от 80.000 рублей и выше.

Использование водяных калориферов позволяет решить проблемы с подготовкой приточного воздуха, организовать обогрев помещений. Кроме того, приборы активно используются в сушильных установках. Простота, неприхотливость в эксплуатации и высокая экономичность сделали эти устройства лидерами среди промышленных отопительных установок. Высокий срок службы и возможность питания от разных источников делают их наиболее привлекательными устройствами среди всех альтернативных вариантов.
