На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

  • выберите вначале место для их размещения;
  • подведите к ним трубы;
  • соедините их между собой;
  • произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

4 Об особенностях монтажа полипропиленовых изделий домашним мастерам на заметку

Создать своими руками качественную отопительную систему из ПП-труб вполне реально

Но обязательно следует принимать во внимание следующие рекомендации:

  1. Полипропиленовые изделия Dn 20х3,4 подводят к металлопластиковым трубам с размерами 16х2, Dn 25х4,2 – к трубам 20х2, Dn32х5,4 – к 26х3.
  2. Нежелательно применять ПП-трубы с параметрами более 20х3,4 при реализации двухтрубной схемы отопления с питанием от трубопровода (магистрального).
  3. Максимальная протяженность подающей теплоноситель ветки от последней батареи до отопительного котла – 25 м. Если длина магистрали будет больше, равномерный прогрев радиаторов невозможен.

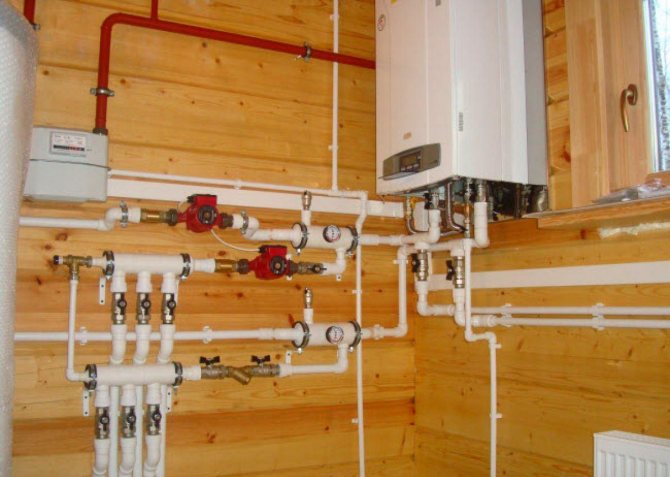

Качественная отопительная система из ПП-труб

Обратите внимание! Все работы по соединению ПП-труб своими руками необходимо производить при помощи паяльных специальных приспособлений. Такие инструменты созданы именно для пайки полимерных изделий

Другие использовать нельзя.

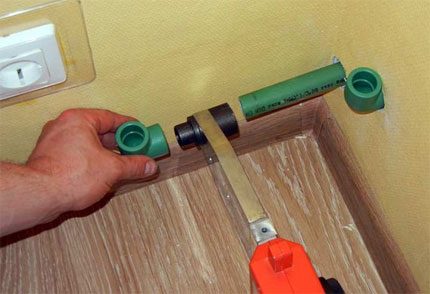

Еще один момент. Первая пайка труб из полипропилена обычно вызывает определенные затруднения у домашних умельцев. Поэтому спецы советуют потренироваться перед ней. Приобретите недорогие трубы, попытайтесь соединить их паяльным инструментом, набейте руку, и только после этого приступайте к монтажу отопительной системы.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

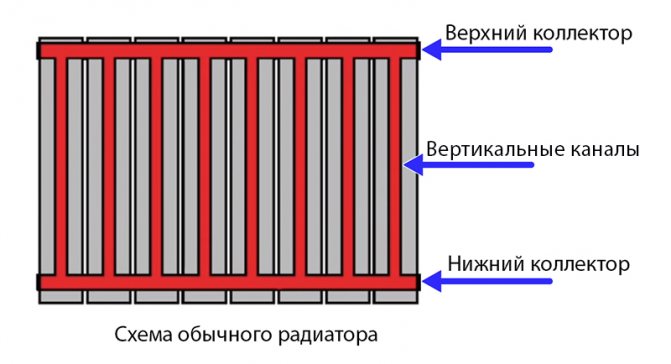

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

1 Какую разводку полипропиленовых труб для дома выбрать

Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью. А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых труб прокладывают в погребе частного дома либо по полу.

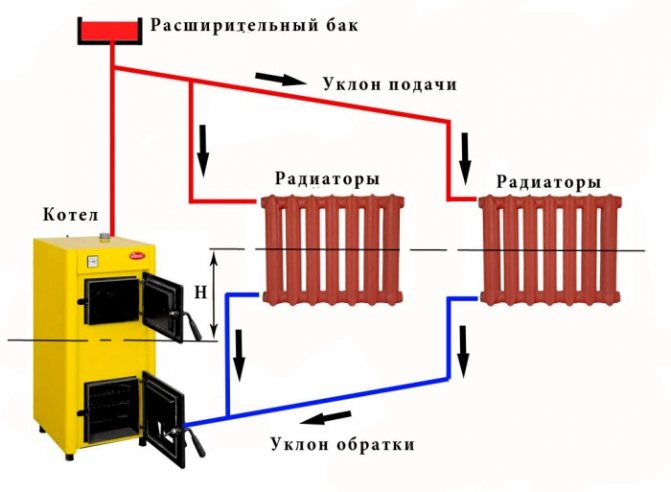

Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.

Верхняя разводка полипропиленовых труб в доме

При обустройстве таких систем обратите внимание на следующие важные советы:

  1. На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.
  2. Разрешается не использовать циркуляционный насос.

При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.

Выбираем трубы

Озаботившись выбором труб для системы отопления в частном доме, подавляющее большинство владельцев останавливают свой выбор на полипропиленовых изделиях. Объяснить это можно солидным перечнем их неоспоримых преимуществ перед трубопроводами из других материалов:

  • полипропилен не подвержен коррозии, что в разы повышает срок эксплуатации отопительной сети;
  • монтаж производится легко и просто. Достаточно лишь овладеть весьма нехитрыми навыками владения специальным сварочным аппаратом;
  • на внутренней поверхности трубопровода не скапливаются отложения;
  • трубы из пропилена прочны и в то же время имеют достаточный запас гибкости;
  • даже при промерзании системы отопления, трубы из полипропилена не пострадают;
  • строительство отопительной системы на базе труб из полипропилена обходится гораздо дешевле, чем с применением иных материалов.

Для систем горячего водоснабжения и отопления наилучшим образом подойдут трубы с маркировкой PN 20 и PN Такие трубопроводы предназначены для работы с теплоносителем, имеющим температуру до градусов Цельсия и рабочее давление 20 и 25 атмосфер соответственно.

Некоторые ошибочно полагают, что использование труб и вентилей большего диаметра позволят повысить эффективность работы системы отопления. Это отнюдь не так, а такой подход лишь сделает конструкцию теплосистемы более громоздкой и дорогостоящей.

3 Виды систем по количеству трубопроводов выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно. За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

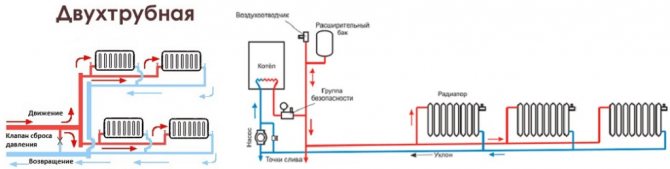

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью Вт, который настроен на температуру нагрева в 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Какие трубы использовать

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

  • для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
  • к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
  • к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Трубы из армированного полипропилена

Для армирования (усиления) труб из полипропилена используется стекловолокно или алюминиевая фольга. Единственной целью армирования полипропилена является уменьшение степени его «провисания» при нагреве. Для этого армирующий слой может прокладываться внутри слоя ПП или располагаться снаружи поверхности трубы, что в некоторой степени определяет эксплуатационные свойства труб.

Об этом подробнее…

ПП трубы, армированные стекловолокном

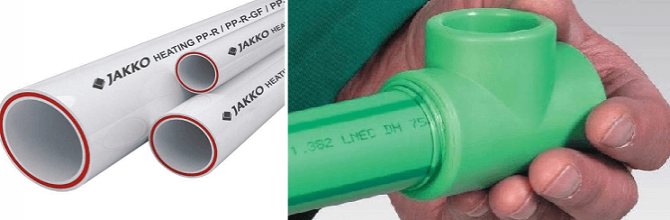

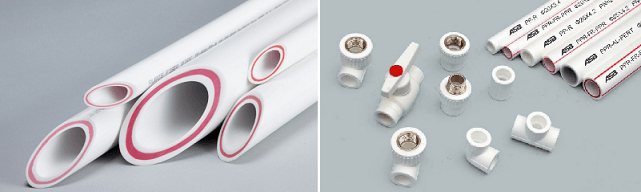

Полипропиленовые трубы, армированные стекловолокном, трехслойные: внутренний и наружный слой в них состоит из обычного (чистого) полипропилена, а средний слой состоит из смеси ПП и стекловолокна.

Удлинение труб этого вида составляет не более 1,5 см на 10 метров трубы, что при их использовании практически не заметно.

Еще одно достоинство этого вида труб состоит в простой сварке с помощью обычного сварного оборудования, того самого «утюга», применяемого для сварки обычного, не армированного полипропилена. При этом трубы не требуют предварительной подготовки и удаления слоя стекловолокна.

Остается добавить, что ПП трубы со стекловолокном выдерживают давление до 25 атмосфер, неприхотливы, не подвержены коррозии и, благодаря всем этим свойствам, являются самыми востребованными у строителей и теплотехников.

Трубы, армированные алюминием

При армировании алюминий может находиться в центре слоя полипропилена или располагаться практически снаружи него. Последний вариант, при котором слой алюминиевой фольги находится на поверхности трубы, называется классическим. При его использовании наблюдается минимальное тепловое расширение труб. Однако соединение таких труб требует предварительного удаления армирующего слоя алюминия (его зачистки), что само по себе является сложным и трудоемким процессом.

Трубы с внутренним расположением алюминия проще подготовить к сварке. Для этого используется специальный зачистной инструмент, с помощью которого делается угловой срез края трубы, защищающий алюминий от последующего контакта с теплоносителем.

Нарушение технологии сварки труб, плохая зачистка алюминия, может привести к порче трубопровода и возникновению аварийных ситуаций.

Как видите, отопление может быть из полипропилена, главное правильно его смонтировать!

Подключаем радиатор отопления к полипропиленовым трубам

В частном секторе, в домах старого жилищного фонда и в новостройках сегодня активно идут работы по переоборудованию систем отопления. Старое нагревательное оборудование, стальные и чугунные радиаторы отопления меняются на новые приборы. Современная промышленность выпускает биметаллические, стальные нагревательные приборы с улучшенными параметрами и характеристиками. Соответственно, параллельно осуществляется замена старых стальных трубопроводов, по которым циркулирует теплоноситель, на новые расходные материалы. На первые позиции в создании отопительного контура сегодня выходят полипропиленовые трубы.

Соответственно, ввиду такой масштабной модернизации отопительных систем, возникает резонные вопросы. Каким образом осуществляется разводка водяного контура из полипропилена в домашних условиях? Как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам. Разберемся детально и рассмотрим, что собой представляет подсоединение полипропиленовых расходных материалов к источникам обогрева в деталях.

Варианты систем отопления

Сегодня применяются две системы отопления, которые можно использовать для установки радиаторов отопления в доме: однотрубная и двухтрубная

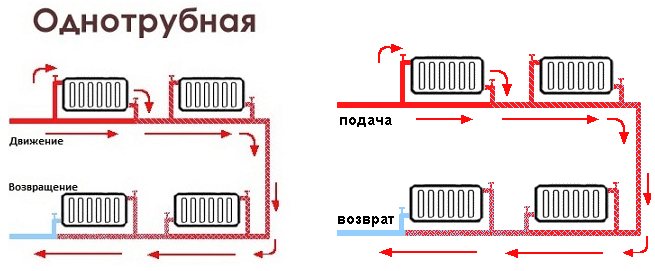

Одно трубная схема подключения радиатора отопления.

Однотрубная система представляет собой отопление, при котором горячая вода поступает во все здание, сверху вниз стекает по трубам и отопительным приборам, которые смонтированы в отдельных квартирах. Эта система сегодня довольно распространена, применяется она для многоквартирных домов. Но именно подобный метод монтажа имеет значительные недостатки:

  • нет возможности регулировать температуру отопительного оборудования (в редких случаях есть шанс установить дополнительную дорогостоящую систему);
  • на верхних этажах температура выше, чем на нижних;
  • при необходимости проведения ремонтных работ отключается весь стояк;
  • полное отключение от центральной системы отопления довольно сложное.

Двухтрубная система подключения радиаторов отопления представляет собой подачу горячей воды по одной трубе, а уже остывшей — по другой (это так называемая обратка). Все радиаторы при такой системе подключаются только параллельно. Применяется двухтрубная система отопления для частных домов, коттеджей.

Она не только очень удобна и эффективна, но и имеет такие преимущества, как возможность регулировки температуры радиаторов, которая будет одинакова для всех батарей вне зависимости от этажности.

Сама отопительная система состоит из таких элементов, как:

Двух трубная схема подключения радиатора отопления.

  • радиаторы отопления с заглушкой внизу и клапаном наверху;
  • пробка радиатора;
  • терморегулятор и клапан (для двухтрубной системы);
  • запорный кран;
  • хвостовик;
  • байпас (для двухтрубной системы);
  • муфты и контргайки для крепления радиаторов отопления;
  • стояки в виде отопительных труб (могут быть выполнены из полипропилена, полиэтилена, металла).

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

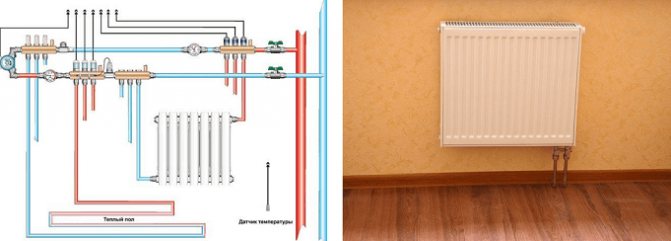

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — %, в нише в открытом виде — до 93%, в частично закрытом виде — %, в полностью закрытом виде — %.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Поделитесь полезной статьей:

Виды радиаторов для обвязки

Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:

Устройство секционных радиаторов.

  1. Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
  2. Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.

Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.

Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).

Комплектующие для подключения радиаторов

Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.

Комплект подключения состоит из:

Комплектующие для подключения радиаторов.

  • набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
  • футорки, или переходники, которые имеют праву и левую резьбу;
  • специальные инструменты для навинчивания переходников.

Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

  • какая отопительная схема используется (однотрубная система или двухтрубная);
  • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
  • используется, как параллельное, так и последовательное подключение батарей;
  • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Способы установки радиаторов и обвязки

Подключение радиаторов отопления выполняется после того, как вставлены окна и двери, подготовлены полы и стены к чистовой отделке. Варианты подключения и типы радиаторов, труб выбираются заранее, чтобы помещение уже было готово к их установке.

Современная система отопления состоит из целого ряда составляющих компонентов. Среди них можно выделить непосредственно отопительный котёл, трубопровод и приборы отопления — радиаторы, которые представлены в широком ассортименте.

Сам процесс монтажа батареи довольно прост: необходимо разметить место для установки, подвести трубы, поставить сам радиатор и произвести подключение. Рассмотрим процесс установки радиаторов с использованием отопительных труб из полипропилена более подробно. Выясним, какие типы систем и подключений можно для этого использовать, что необходимо для самого подключения отопительной системы.

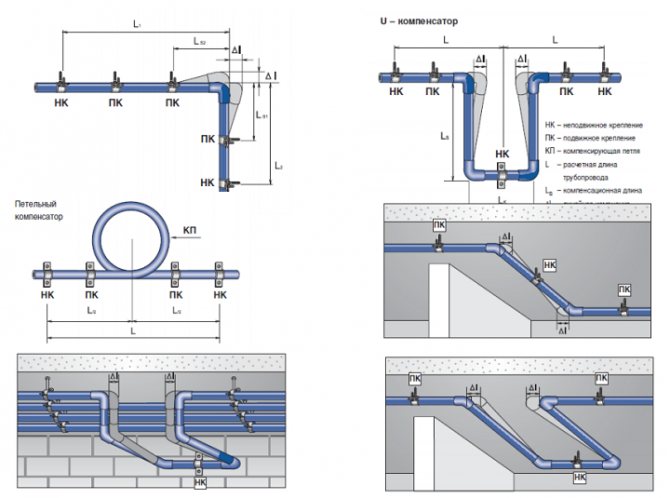

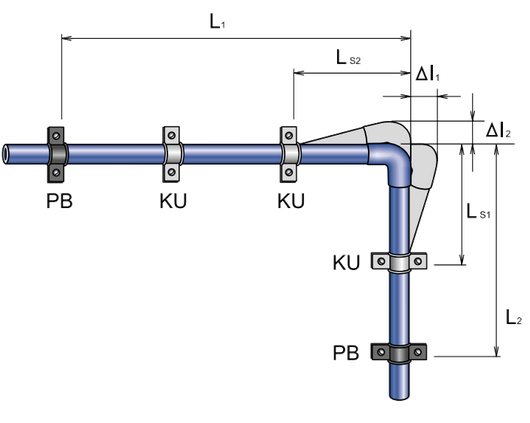

Тепловое расширение полипропилена

Полипропилен, так же, как и любые другие пластмассы, имеет температурное расширение, составляющее в среднем 15 см на 10 погонных метров трубы при ее нагреве на 40 и более градусов. Это значит, что полипропилен можно без опасения использовать для холодного водопровода, а вот для отопления и горячего водоснабжения трубы из простого ПП не подойдут: они будут провисать, создавая зоны застоя теплоносителя и способствуя локальному увеличению давления в трубопроводе, что в свою очередь, может привести к аварийной ситуации.

Вряд ли найдутся пользователи, согласные с такими рисками использования полипропиленовых труб. Именно по этой причине для монтажа систем отопления используется не простой полипропилен, а армированный.

Источник

5 ошибок ПРИ УСТАНОВКЕ радиаторов.

монтаж отопления из полипропиленовых труб своими руками

Монтаж отопления из полипропиленовых труб – советы эксперта

Монтаж отопления из полипропиленовых труб – советы эксперта

Недорогой и технологичный вариант для отопления — пластиковые трубы.

Они долговечны, легко монтируются и недороги. Хорошо спаянная система из полипропилена способна служить 30–60 лет без ремонта, но есть факторы, значительно снижающие срок службы и надёжность.

Это избыточная температура, давление, длительное воздействие прямых солнечных лучей. Полипропиленовые трубы не стоит использовать при подключении твердотопливного котла, на паровых магистралях, при контакте с раскалённым металлом, в системах отопления многоквартирных высотных зданий.

Виды полипропиленовых труб

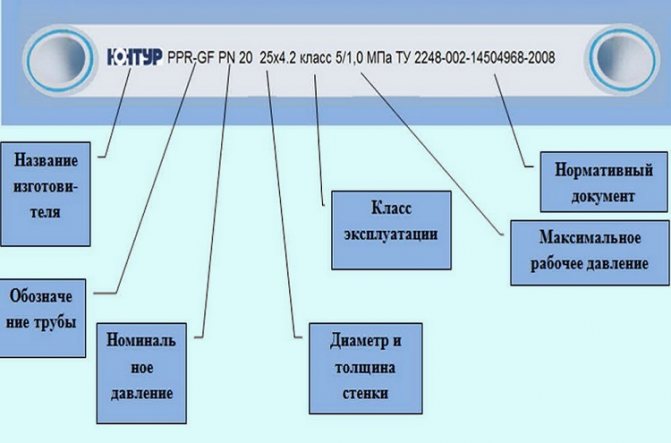

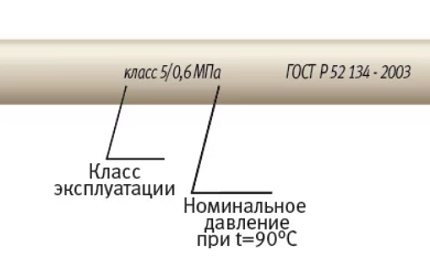

На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.

В зависимости от материала стенки выделяются трубы:

  • Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN
  • Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 – PN
  • Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN Выдерживают температуру 95 °C, используются в любых системах отопления частных домов.
  • Армированные. Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.

Важно! В системах отопления наиболее универсальны и широко используются композитные — армированные стекловолокном изделия.



Полипропиленовые трубы со стекловолокном

Трубы ППР делятся на трубы для холодного и горячего водоснабжения (тут же и отопление). Раньше ППР трубы для отопления армировали специальной алюминиевой фольгой. Это вело к удорожанию готового изделия. Со временем появились трубы со стекловолокном, которые вытеснили аналогичные трубы с алюминием.

Мало кто знает, но делая отопление дома полипропиленовыми трубами со стекловолокном, вы подвергаетесь риску. Стекловолокно имеет свойство разрушаться. Порой достаточно просто кинуть трубу на пол, чтобы повредить армирующий слой.

Так же нельзя работать такой трубой при низкой температуре, так как стекловолокно становится хрупким и подвергается быстрому излому. А оно выполняет не только функцию армирования, но и кислородного барьера.

Так же, как мы знаем, трубы такие хранятся на обычных складах и никто там не следит за микроклиматом, положенным для хранения труб.

Поэтому тут все просто. Стекловолокно – это хорошо, но с ним надо быть аккуратным.



Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

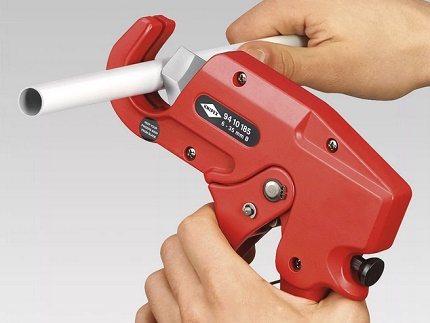

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас мм для стыка.

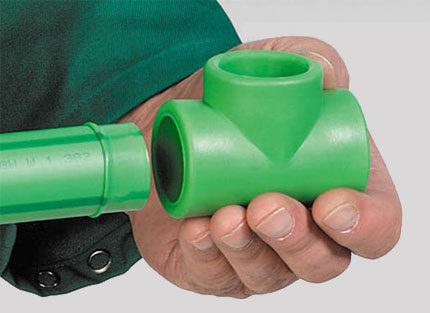

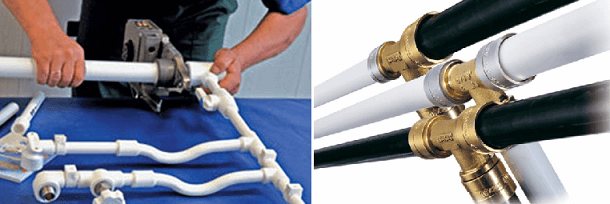

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Внимание! Поверхность свариваемого полипропилена должна быть чистой и сухой. Используем ветошь и обезжириватель. Обязательно удаляем воду в случае ремонта или переделок системы.

Нагреваем паяльник до температуры — °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.



Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям. При проектировании системы отопления стоит обратить внимание на:

  • Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
  • Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
  • Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

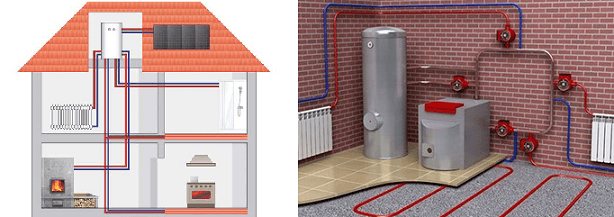

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач. При выборе стоит обратить внимание на следующие исходные данные:

  • Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
  • Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
  • Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
  • Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

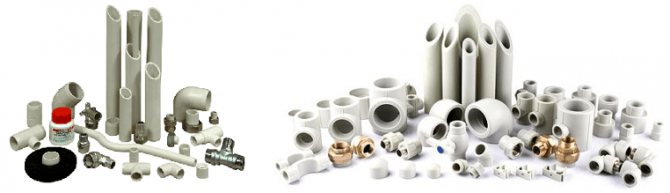

Для сборки системы потребуется недорогой и доступный набор приспособлений.

  • Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

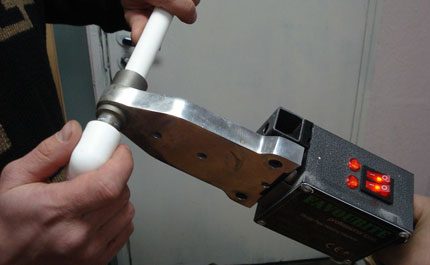

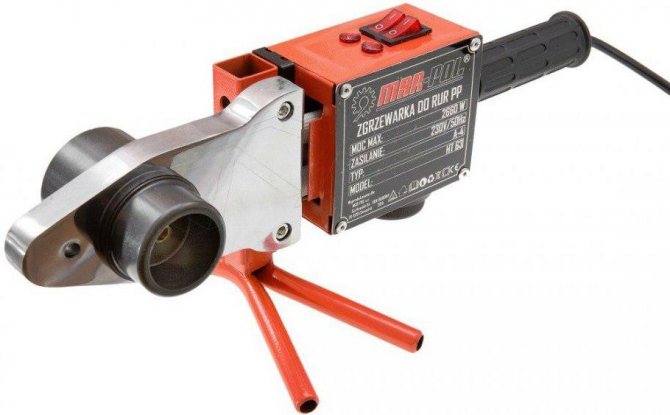

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

  • Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
  • Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

  • Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
  • Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
  • Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.

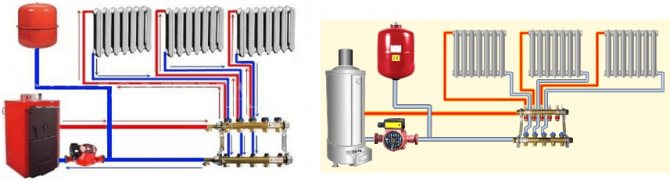

  • При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
  • Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
  • Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны.
  • Монтируем трубы, подключаем батареи.
  • После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
  • Подключаем батареи, котёл, расширительный бачок.
  • Заполняем систему водой, удаляем воздух из верхних точек.
  • Проводим пробный запуск. Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
  • Заделываем трубы в стяжку, стену или декоративный короб.

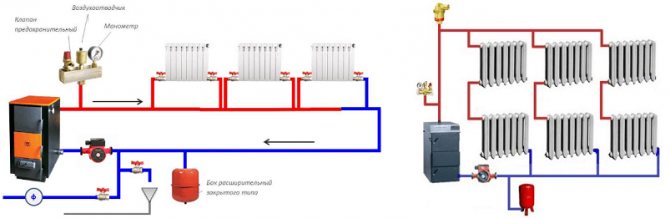

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Самотечная система отопления из полипропилена

Самотечные системы из полипропилена получают свое распространение ввиду улучшения технологии изготовления самих труб. Разновидностей полипропилена существует несколько. Из них первоначально можно выделить две: армированную и неармированную. Вопреки распространенному заблуждению, армирование полипропиленовых труб призвана, в первую очередь, минимизировать температурные деформации самой трубы при воздействии на нее высокой температуры теплоносителя.

До распространения полипропиленовых труб с внутренним армированием в толще трубы были распространены трубы с наружным армированием. Именно наружное армирование максимально сдерживало температурные деформации. А при монтаже самотечных систем отопления этот фактор наиболее важен, так как при возникновении деформационных изгибов именно в них при приближении к порогу кипения воды будут образовываться локальные скопления водяного пара, который будет препятствовать естественной циркуляции воды (теплоносителя).

Наряду с распространенными видами полипропиленовых труб существуют и менее распространенные, идеально подходящие для монтажа самотечных систем отопления с использованием полипропиленовых труб. Эти трубы имеют основу из полипропилена, и монтируются также, с использованием сварочного аппарата для полипропилена, в простонародии – паяльника. Эти трубы имеют в качестве армирующего элемента трубу из нержавеющей стали или из медной трубы. Таким образом, при монтаже самотечной системы из полипропиленовых труб представляется высокая гарантированная вероятность получения инженерного продукта, соответствующего всем правилам.

При использовании же стандартных полипропиленовых труб с внутренней армировкой только использование качественного крепежа и возможность надежного фиксирования трубы даст возможность обеспечить необходимый уклон, который обеспечит легкость циркуляции. Ну и естественно – соблюдение соотношений диаметров пластиковых труб по отношению к металлическим. Труба из полипропилена диаметром 25 не соответствует металлической трубе диаметром Очень многие монтажники бездумно совершают грубейшую ошибку, монтируя на выходной патрубок диаметра 40 (1 ½ дюйма) полипропиленовую трубу диаметром 40, которая соответствует 25 металлической.

В остальном же, легкость соединения полипропиленовых труб обеспечит высокую скорость работ при монтаже системы отопления самотечного типа в отдельно взятом доме.

Из плюсов такой системы следует отметить низкую стоимость фитингов и труб в пересчете на аналогичную систему из металла, вкупе со скоростью монтажа.

Из минусов – необходимость жесткой фиксации трубы во избежание деформации трубы при высоких температурах теплоносителя.

Не боги горшки обжигают

Благодаря простоте и доступности технологии спайки полипропиленовых труб систему отопления может собрать каждый. Стоимость оборудования и инструментов значительно ниже, чем услуги специалиста.

Желающим собрать отопление в доме своими руками важно твёрдо знать теорию, нарисовать схему отопления и проконсультироваться с теплотехниками. Соблюдая порядок выполнения работ, и используя только надёжные материалы известных производителей, можно собрать долговечную и эффективную систему.

Здесь вы узнаете:

Толстые стальные трубы отопительных систем в частных домах знакомы многим. В довесок к ним идут не менее толстые и тяжелые чугунные батареи. В процессе капитального ремонта принято менять их на более современные модели – в домах прокладываются пластиковые трубы и устанавливаются компактные алюминиевые или стальные батареи. В этом обзоре мы поговорим о пластиковых трубах и рассмотрим схемы отопления в частном доме из полипропилена.

Выводы и полезное видео по теме

На примере обвязки отопительного радиатора показан процесс обработки и пайки полипропиленовых изделий при помощи специальных инструментов.

Появление труб, изготовленных на основе полипропилена, и их применение в деле позволяет существенно снизить трудоёмкость монтажа на устройстве систем отопления, в том числе своими руками. Этот современный материал открывает больше возможностей для владельцев частных домов, где отопительные системы питаются от внутренних источников – газовых, электрических, дровяных котлов.

Расскажите о собственном опыте, полученном в ходе сборки трубопровода из полипропиленовых труб. Поделитесь с посетителями сайта полезными технологическими нюансами, не затронутыми в статье. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.

Каждый хозяин частного домовладения неизбежно сталкивается с проблемой его отопления. И если в маленьком дачном домике вполне возможно обойтись скромной и непритязательной печкой-буржуйкой, то для крупных строений, в которых люди планируют проживать круглый год, понадобится более основательный подход к делу.

Отличным вариантом станет строительство полноценной отопительной системы с котлом, полипропиленовым трубопроводом и радиаторами. Несмотря на кажущуюся сложность, реализовать подобный проект вполне возможно самостоятельно, без привлечения знакомых умельцев и специализированных организаций.

Достоинства и недостатки полипропиленовых труб

Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.

Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.

В чем заключаются преимущества труб из полипропилена?

  • Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
  • Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
  • Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
  • Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна. Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
  • Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по лет и даже больше;
  • Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
  • Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.

Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.

Выбираем полипропиленовые трубы

Полипропиленовые трубы для отопления имеют в своей конструкции алюминиевый слой, для большей устойчивости к высоким температурам.

Обычные пластиковые трубы для отопления не подходят – высокая температура теплоносителя может привести к их повреждению. Поэтому в отопительных системах используются армированные трубы. В своей структуре они содержат алюминий или стекловолокно, что делает их более крепкими и устойчивыми к высокой температуры. Такие изделия как нельзя лучше подходят для использования в отопительных системах.

Выбирая трубы из полипропилена, нужно обратить внимание на производителя. Самый лучший вариант – покупать продукцию от наиболее распространенных брендов, которых не так уж и много. Взяв продукцию малоизвестного производителя, вы можете столкнуться с ситуацией отсутствия подходящих фитингов и прочих аксессуаров – если в системе что-то сломается или потребуется ее переделка, монтажные и ремонтные работы могут затянуться до нахождения нужных элементов.

Особенности полипропиленовых труб

Стоит отметить, что согласно цели применения данного материала (например, для отопления, для водоснабжения горячей или холодной воды) различается и сама арматура трубопровода. Технологические характеристики и особенности у них разные и поэтому заменять одни другими нельзя.

Для системы отопления лучше использовать армированные трубы. Конструкция армированной трубы характеризуется слоем алюминиевой фольги, повышающей прочность материала, не позволяя ему деформироваться.

При выборе материала следует обращать внимание на его вид:

  • Изделия высокого качества обладают округлой формой;
  • Материал должен быть однородный;
  • На изделии обязательно должна присутствовать маркировка.

Соблюдая данные рекомендации при покупке материала, можно избежать приобретение материала низкого качества.

Преимущества и недостатки

Полипропиленовые трубы завоевали доверие и любовь профессионалов благодаря таким качествам, как:

  • Устойчивость к коррозии;
  • Приемлемая цена;
  • Лёгкость монтажа и обработки;
  • Относительно малый вес.

Данному материалу не требуется оснастка, что и является его единственным минусом.

Способы соединения

Выделяют два основных способа соединения:

  • раструбная сварка — когда конец одной трубы расширен для свободного вхождения другой трубы;
  • муфтовая сварка — когда для соединения труб используется дополнительная деталь, то есть муфта.

Обратите внимание! Если предусмотрено резьбовое соединение, для его осуществления применяются фитинги, снабженные раструбом.

Соединительные фитинги

Совет! При диаметре труб более 6 см рекомендуется соединять их при помощи сварки встык.

Схема отопления в частном доме

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

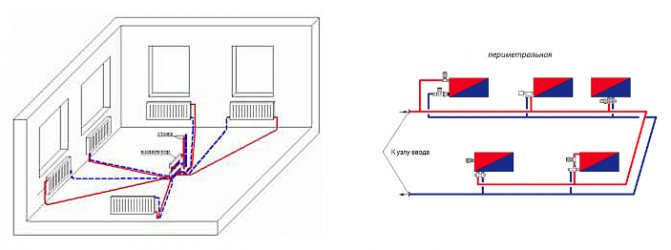

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Монтаж полипропиленовых труб

Для пайки полипропиленовых труб используется специальный аппарат.

Для монтажа полипропиленовых труб используются специальные инструменты и фитинги. Паяльный инструмент намертво сваривает изделия, образуя надежное и герметичное соединение. Резка осуществляется обычной ножовкой по металлу или с помощью специальных ножниц – данное оборудование можно взять в аренду. При резке труб необходимо обеспечить соблюдение углов.

Так как внутри пластиковых труб для отопления присутствует армировка из алюминия, края после резки подлежат зачистке – используйте для этого подходящую наждачную бумагу. Разогретые трубы и фитинги соединяются друг с другом в горячем состоянии, причем место соединения во время остывания должно оставаться неподвижным – перекосы здесь не допускаются. Если нужно обеспечить стыковку пластиковой и металлической труб, используйте для этого специальные фитинги.

С разработкой и справиться монтажом элементов отопительной системы из труб на основе полипропилена можно собственными силами. Подобный обогрев будет в особенности интересен собственникам частных домов и разного рода дачных построек, выполняющих работы по благоустройству жилья собственными силами.

Отопление из полипропилена своими руками

Прежде чем приступать к монтажу отопления из полипропилена, необходимо рассмотреть основные преимущества такого решения, выбрать источник тепла, разобраться в схемах разводки труб, освоить основные нюансы монтажа элементов, а затем выполнить разводку в соответствии с выбранной схемой.

Отопление из полипропилена своими руками

Содержание пошаговой инструкции:

Монтаж отопления

Как правило, монтаж полипропиленовых труб отопления осуществляется по двум основным схемам:

  1. Верхний разлив, когда присутствует разница температур. Данная схема основана на самотеке и особенно применима в частных домах. Она достаточно проста и надёжна, а также не требует насоса.
  1. Нижний разлив, когда циркуляции воды по трубам способствует насосный прибор. Главным преимуществом данной системы является возможность использования её в многоэтажных зданиях, к тому же можно применять трубы небольшого диаметра

Система отопления состоит их следующих элементов:

  • Нагревательный котел;
  • Радиаторы;
  • Трубопровод;
  • Бачок расширительный;
  • Крепежи для фиксации труб.

Особенности монтажа:

  1. Соединенные путем сварки трубы не нуждаются в обслуживании и их легко можно проложить внутри стен;
  2. Перед началом монтажных работ необходимо составить подробный план отопительной системы;
  3. Рекомендуется предварительно соединять целые фрагменты системы, которые позже соединяют друг с другом;
  4. Трубопровод к настенной поверхности крепят специальными хомутами;
  5. Для крепления пенополистирольных труб к нагревательному котлу применяются переходные фитинги.

Преимущества полипропиленовых труб

  1. Высокие показатели теплоизоляции. Удостовериться в правильности этого утверждения можно даже без наличия специальных приспособлений – попросту сравните на ощупь поверхности труб из полипропилена и металла. Полипропиленовые стенки будут еле теплыми, а металлические при прочих равных условиях могут даже оставить ожог. Это подтверждает, что металл теряет тепловую энергию.
  2. Высокая устойчивость к химическим и коррозионным воздействиям. Это способствует существенному увеличению срока службы полипропиленовых труб.

Полипропиленовые трубы KAN-therm PP Stabi Al армированные алюминием

Трубы и фитинги из полипропилена

Трубопроводы из полипропилена

Схема прокладки трубопровода из полипропилена по дому.

Полипропиленовые трубы имеют много достоинств, благодаря которым могут быть использованы для холодной и питьевой воды, а специальные армированные при помощи алюминиевой фольги или стекловолокна трубы подходят для горячей воды и для отопления.

Простые трубы из полипропилена смогут выдержать довольно большие температуры – в пределах 75 градусов, а армированные работают при 95 и выдерживают кратковременную нагрузку в градусов. Для жилых зданий этого будет достаточно. Чтобы срок их службы был больше лет, постоянное давление должно быть не выше 7,5 атмосфер.

Если систему правильно смонтировали, элементы не имели трещин, их соединения были ровными, диаметр правильно подобранным, а вид труб выбран именно для того вида работ, для которого он предназначен, то ремонт или замена не потребуются очень долго. Гарантия на эти трубопроводы дается на лет, а иногда и больше, но их состав и устойчивость позволяет им не разрушаться и функционировать в течение 50 лет.

Положительным моментом является прекрасное противостояние полипропилена коррозии, поэтому, сравнивая их с металлическими трубами, которые тоже используют для отопления, лучше сделать выбор в пользу первых. Так как результаты коррозии в виде отложений накипи не угрожают термопластичному полимеру пропилена, внутренний диаметр трубопроводов и соединений, а также скорость подачи воды или пара не уменьшаются, и напор остается прежним. Радиаторы и спустя лет будут продолжать греть равномерно, если не произошло каких-либо механических поломок, а напор воды из крана останется точно таким же, как и сразу после монтирования водопровода.

Систему из полипропилена правильно использовать для подачи питьевой воды, так как она имеет высокую устойчивость к химическому воздействию. В результате пропилен не ржавеет, состав жидкости остается неизменным, он не будет подпорчен неприятным запахом, вкус воды не изменится, и она не станет вредной. Для человеческого глаза неприятен вид подкрашенной воды, данный же материал удовлетворяет всем необходимым потребностям. Кроме того, некоторая мягкость труб помогает уменьшить уровень шума, когда поток перемещается по трубам, и сделать жизнь потребителей более комфортной.

Рекомендации по выбору источника обогрева

Прежде чем приступать к монтажу отопления из полипропилена собственными силами, нужно выбрать подходящий источник обогрева.

В случае если рядом с домом проходит магистральный газопровод, нужно купить соответствующее оборудование. Оптимальный вариант для обустройства отопительной системы из полипропилена – современная настенная модель котла с защитными механизмами, необходимыми насосами и средствами автоматического контроля и управления.

При желании можно отказаться от традиционного дымохода, выбрав модель котла с закрытой камерой сгорания и специальной коаксиальной трубкой, по которой будет осуществляться подведение кислорода к агрегату и отведение от него отработанного воздуха.

Трубу воздухообмена можно вывести на улицу через стену строения, что является гораздо более выгодным в финансовом плане мероприятием, если сравнивать с обустройством дымохода стандартного типа.

Электричество

Электрический котел Протерм

Если для обогрева дома будет использоваться электроэнергия, то лучше всего купить автоматизированный отопительный котел, оснащенный насосом, необходимыми средствами безопасности, а также расширительным бачком.

С монтажом такой системы отопления проще всего справиться собственными силами.

Твердое топливо

Если для обогрева планируется применять разного рода твердое топливо, необходимо грамотно подойти к разработке схемы обвязки отопительного котла, чтобы избежать множества ошибок. На выходе из отопительного агрегата температура теплоносителя достигает порядка градусов, что накладывает ряд дополнительных требований к монтажу отопительной системы.

Также существуют варианты обустройства систем обогрева с применением других источников энергии, однако в случае монтажом полипропиленовых труб от их использования лучше воздерживаться.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Алгоритм установки теплопровода

После того, как окончательный проект будущей теплосистемы составлен, трубы, радиаторы и прочие элементы закуплены, можно смело приступать непосредственно к процессу монтажа. Для надежного соединения полипропиленовых элементов непременно понадобится специальный сварочный аппарат.

Обратите внимание! Первая пайка труб при помощи специального аппарата может показаться весьма затруднительной. Прежде чем приступать к работе, рекомендуется потренироваться, благо трубы и соединительные элементы стоят недорого.

Процедура сварки, как правило, производится в такой последовательности:

  1. Трубы нарезаются в соответствии с разметкой. Для получения ровных срезов лучше использовать специальные ножницы для полипропиленовых труб.
  2. Место среза зачищается и обезжиривается ацетоном.
  3. Карандашом отмечаются границы плавки.
  4. Сварочный аппарат комплектуется тефлоновыми насадками нужного диаметра, которые разогреваются до нужной температуры ( градусов).
  5. Конец трубы насаживается на разогретую насадку и в течение секунд (точное время зависит от диаметра трубы) плотно удерживается. Одновременно с этим таким же образом нагревается второй полипропиленовый элемент.
  6. Соединяемые детали вставляются друг в друга и надежно фиксируются до затвердевания стыка.

После завершения монтажа всей отопительной системы, рекомендуется выждать часов для обеспечения надежной фиксации. После этого можно приступать к испытанию, для чего в теплосистему подается теплоноситель со стандартными значениями температуры и давления.

По истечении минут работы следует самым тщательным образом исследовать все места соединения. При обнаружении малейшей течи проблемный стык необходимо переделать.

Полипропилен является самым востребованным материалом на рынке. Связано это не с его особенным качеством, а все же с приятной стоимостью. Но за все доступное в итоге приходиться расплачиваться. Поэтому в этой статье вы узнаете 9 недостатков отопления дома полипропиленовыми трубами.

Какие трубы использовать?

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

  • для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
  • к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
  • к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт.

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Выбор труб

Прежде чем осуществить подборку, следует тщательно проанализировать специфику помещения, определиться с видом системы отопления, а также учесть факт необходимости определенных навыков и знаний при монтаже той или иной трубопроводной арматуры, подумать, сможете ли вы сделать все своими руками или придется обратиться за помощью к специалисту.

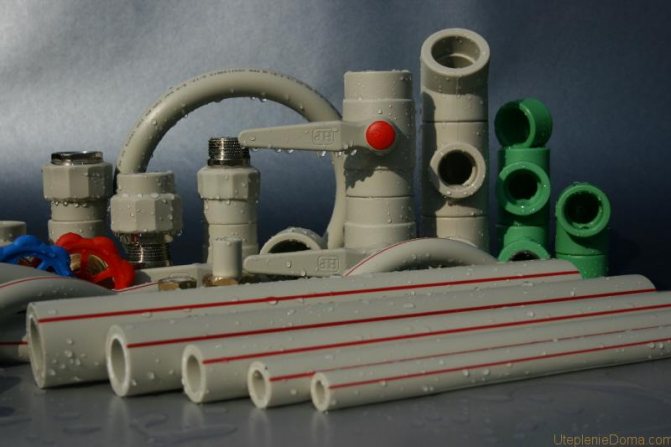

Виды полипропиленовых труб: (1- с алюминиевым армированием, 2- с армированием из стекловолокна).

Изготовители предоставляют широкий ассортимент изделий для установки отопления из различных материалов: металла, металлопластика, полипропилена, – каждый из которых имеет свои положительные и отрицательные стороны.

Сегодня самым популярным и оптимальным вариантом как специалисты, так и непрофессионалы признают трубы из полипропилена.

Металлические трубопроводные изделия самые дорогие, подвержены коррозии, что, соответственно, снижает срок использования, да и в сборке есть определенные сложности.

Металлопластиковые трубы общеизвестны низкой стоимостью и легким процессом монтажа, но не отличаются прочностью и долговечностью.

Для отопительных и водопроводных систем лучший вариант – полипропиленовые трубы, особенно при осуществлении монтажа своими руками. При этом следует отметить, что, в зависимости от цели использования (отопление, горячее или холодное водоснабжение), трубопроводная арматура значительно различается по техническим характеристикам и ни в коем случае не может быть взаимозаменяемой.

Широкая сфера использования полипропиленовых труб оправдана большим количеством преимуществ: надежность и долговечность (до ста лет эксплуатации); устойчивость к коррозии; стойкость к химическому влиянию; защищенность от осадка минеральных отложений; легкая установка и последующий ремонт.

И все же есть у этого материала и недостаток – низкая огнеупорность.

Чтобы сделать выбор, какие полипропиленовые трубы нужны для системы отопления, следует подобрать диаметр, не влияющий на напор воды, но и не сильно широкий, так как тогда придется необоснованно переплатить.

Важные особенности работы

Прежде чем приступать к выполнению работы по обустройству отопления, ознакомьтесь с основными рекомендациями по соединению элементов системы.

Для соединения труб, как уже отмечалось, используется специальный паяльник. Удобнее всего выполнять такую работу вместе с напарником.

Паяльник для пайки полипропиленовых труб

Инструкция по самостоятельной пайке полипропиленовых труб предельно простая. Важно лишь не допускать перегрева торцов сопрягаемых элементов и успеть жестко фиксировать фитинги и полипропиленовые трубы в течение десяти секунд после их соединения.

Ранее отмечалось, что полипропиленовые трубы нормально переносят размораживание системы обогрева. Однако важно помнить, что в состав системы помимо труб входят еще расширительные бачки и, конечно же, котел, и уже они могут сломаться при размораживании системы.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Первый шаг

Рассчитайте схемы прокладки полипропиленовых труб.

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Четвертый шаг

В соответствии с расчетными данными нанесите места резки труб при помощи маркера.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Шестой шаг

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до градусов.

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Проектирование и установка полипропиленового трубопровода

Монтаж системы отопления полипропиленовыми трубами требует соблюдения определенной технологии и учета свойств материала. Стоит заранее разобраться и в ассортименте фитингов.

Трубы, изготовленные из полимеров, предназначены для транспортировки жидкостного и газообразного носителя, температура которого может достигать градусов по Цельсию. Чаще всего их используют для установки домашней системы водопровода и отопления, подачи холодной и горячей воды. Специалисты уверяют, что полипропиленовые трубы могут переносить и питьевую, и техническую воду, поскольку материал устойчив к химически агрессивным средам.

Обратите внимание! Несмотря на столь радужные характеристики, при использовании полипропиленовых труб важно соблюдать предписания производителей и опираться на их рекомендации.

Разновидности фитингов

Монтаж полипропиленовых труб проводят с применением фитингов двух видов:

  • Моделей, содержащих резьбовые соединения.
  • Муфт для соединения отрезков разной длины.

Первые, в свою очередь, бывают разъемными и неразъемными. Каждый фитинг применяют с учетом конкретных эксплуатационных требований. Например, при установке прибора, контролирующего расход воды, необходимы резьбовые муфты. Они позволяют в любой момент демонтировать устройство в случае его неисправности. А вот для гибкого шланга логичнее будет применить неразъемное соединение.

Муфты выступают в роли переходника. Их используют для сращивании прямолинейных отрезков разной длины.

Требования к материалам

Один из видов фитингов — компрессионные
Перед монтажом теплопровода необходимо тщательно проверить все детали на предмет дефектов и загрязнений. Полипропиленовые трубы предварительно за сутки до монтажа нужно занести в помещение и дать им вылежаться при комнатной температуре. Помните о том, что полимеры не устойчивы к сильным механическим повреждениям и боятся огня. Поэтому нужно тщательно беречь материал от подобных воздействий.

Обратите внимание! Категорически запрещено нарезать на полипропиленовых трубах резьбу.

Набор необходимых инструментов

Для установки системы отопления могут понадобиться:

  1. Электросварочный аппарат для полифузной варки.
  2. Насадки для сварочного аппарата, диаметр которых соответствует диаметру труб.
  3. Ножницы для резки полимерных материалов.
  4. Ножовка и электролобзик.

Предварительный этап

Электросварочный аппарат для полифузной сварки.
Монтаж пропиленовых труб начинают с составления чертежа трубопроводной конструкции. На нем необходимо детально обозначить длину магистралей, места соединений труб и выбранные муфты.

Трубы и муфты заранее распределяют по объекту, замеряют их и нарезают согласно чертежу. И только затем на сварочный аппарат надевают нужную тефлоновую насадку соответствующего диаметра.

На аппарате при помощи терморегулятора выставляют температуру градусов и проводят полифузную сварку в раструб. Именно она создает качественный гомогенный шов.

Паяльник для труб

Техника пайки пропиленовых труб достаточно проста, но для ее осуществления обязательно нужен паяльник — он распаивает торцевые концы отдельных элементов трубопровода.

Данный агрегат оснащен тремя разъемами. Диаметр каждого предназначен для труб подходящего сечения. Порядок работы довольно прост. Элементы, подлежащие соединению, вставляют в соответствующие разъемы. Соблюдая параметры времени, приведенные в специальной таблице, оба элемента нагревают и соединяют между собой. При этом их необходимо удерживать в таком положении до полного остывания.

Нельзя ни в коем случае пренебрегать техникой безопасности при работе с описываемым прибором. Процесс пайки лучше выполнять без спешки, делая упор на качество работы и ее правильность. Только приобретя какой-то опыт, можно экономить время на монтаже трубопроводной магистрали.

Детальная инструкция

Паяльник для труб
Монтаж пропиленовых труб — процесс несложный. Главное — соблюсти нюансы технологии:

  1. При нарезке труб важно удалить все образовавшиеся заусенцы.
  2. Предварительно отмерить и маркером отметить глубину вхождения трубы в соединительную муфту. Для этого торец трубы вставляют в фитинг, но не до упора. И на фитинге, и на торце трубы маркируют места соединения. Это позволяет соединить шов без перекоса, который может возникнуть в радиальном направлении.
  3. Трубу и фитинг насаживают на насадку сварочного аппарата. Причем сначала это проделывают с элементом, у которого более толстые стенки. Задвигают детали достаточно плотно. Если одна из них по какой-то причине плотно не прилегает к насадке, лучше ее сразу отбраковать.
  4. Обратите внимание! Время нагрева прямо пропорционально диаметру трубы. Узнать его можно по специальной таблице, которую часто публикуют производители в техпаспорте изделия. Можно найти подобный справочник и в Интернете.
  5. После прогрева оба элемента снимают с насадки и соединяют между собой по произведенным меткам. В процессе соединения нужно прилагать определенные усилия, но нельзя допускать при этом вращательных движений. Также не следует допускать перекосов ни в осевом, ни в радиальном направлении. Швы остывают тоже по-разному, что зависит от диаметра деталей.
  6. Порядок соединения элементов определяют заранее с учетом существующей схемы и конструкции трубопровода. Сварочный процесс всегда является определяющим фактором.
Источник

Сантехника 7 Популярных Ошибок. Канализация. Водопровод.

монтаж отопления из полипропиленовых труб своими руками

Отопление в частном доме из полипропиленовых труб своими руками: виды и схемы систем, монтаж, видео

Схема отопления из полипропиленовых труб своими руками

Монтаж отопления из полипропиленовых труб осуществляется методом диффузионного сваривания труб и фитингов с помощью специального нагревательного инструмента — паяльника.

Система отопления из полипропиленовых труб предполагает одноразовый монтаж, то есть он неразборный.

Маркировка таких труб включает в себя аббревиатуру «ПП» — для продукции отечественного производства или «РN» — на международных рынках.

Рассмотрим, какие виды труб существуют и пригодны к использованию в системах отопления.

Рынок полипропиленовых труб сегодня насыщен продукцией различных производителей, предназначенных для применения в различных коммуникациях. Для ориентирования в этом многообразии рассмотрим их основные виды.

Полипропиленовые трубы и фитинги

Водяное отопление характеризуется относительно высокой температурой теплоносителя, которая может вызвать значительные тепловые удлинения трубопроводов. В связи с этим обычный полипропилен использовать нельзя, применяются исключительно армированные полипропиленовые трубы для отопления. Для усиления полипропилена используется стекловолокно либо алюминий.



Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям. При проектировании системы отопления стоит обратить внимание на:

  • Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
  • Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
  • Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Провисание нагретых трубороводов

Кроме неприглядного вида с эстетической точки зрения, температурные деформации способны создать серьезные напряжения в трубопроводах и стать причиной появления трещин в строительных конструкциях либо утечек теплоносителя.

Усиление полипропиленовых труб для отопления с введением внутреннего алюминиевого слоя может выполняться 3 различными способами:

  • Слой сплошного металла находится внутри полипропиленовой трубы;
  • Слой сплошного металла находится у самой поверхности;
  • У поверхности материала располагается перфорированный слой алюминия.

Для соединения полипропиленовых элементов применяется пайка. Торец трубы и необходимый фитинг нагреваются с помощью паяльника, а затем жестко соединяются между собой, создавая после застывания надежный однородный стык.

Армирующая алюминиевая фольга удаляется в месте соединения. Если металл у поверхности, то его счищают с помощью специальной зачистки либо ножа, а если внутри, то вычищается внутренний слой с помощью торцевателя. Это обеспечивает надежность соединения торца трубы с фитингом и защищает алюминий от возможного повреждения и расслаивания в процессе эксплуатации.

Перед тем, как приступать к самостоятельному монтажу системы отопления полипропиленовыми трубами, обязательно внимательно изучите все рекомендации и выполните несколько тренировочных паек! Начинающему монтажнику лучше выбрать полипропиленовые трубы армированные стекловолокном для отопления своего дома, так как они не нуждаются в обработке перед пайкой, что ускоряет работу и избавляет от необходимости покупки дополнительного инструмента.

К тому же они явно выигрывают по соотношению стоимость-качество. Следует лишь учесть небольшое увеличение длины при нагревании у труб со стекловолоконной фиброй. При пересечении стен трубы заключают в гильзы, которые позволяют полипропиленовой трубе свободно перемещаться, а между внутренними углами стен и поворотами трубопровода оставляют пространство для компенсационного хода при тепловом удлинении.

Не имея профессиональных навыков, довольно сложно разобраться в широком ассортименте торговых марок и определиться, из чего же лучше монтировать свое водяное отопление. Поэтому, как показывает практика, лучше довериться опыту большинства и отдать предпочтение наиболее распространенным известным брендам. Более дорогие трубы кроме повышенной надежности обладают также очень важным плюсом для новичка — обычно их легче паять, они прощают незначительные огрехи при стыковке элементов.

Таким образом, полипропиленовая труба армированная стекловолокном известного производителя является идеальным решением для монтажа системы отопления частного дома своими руками.

В маркировке трубы обязательно должна присутствовать надпись PN Диаметр полипропиленовых труб для отопления выбирается по расчету, пропорционально требуемому расходу теплоносителя согласно тепловой нагрузке и выбранной схемы системы отопления.



Этапы сборки системы из ПП труб

Рассмотрим, как сделать трубопровод из полипропилена с учетом норм и правил монтажа. Началу производства сети должен предшествовать внимательный осмотр всех деталей комплекта будущей системы. Компоненты (трубы, фитинги) должны быть в надлежащем виде – чистые, без наличия повреждений.

Рекомендуется применять детали только одного производителя. Температура окружающей среды площадки производства работ – не менее + 5°С.


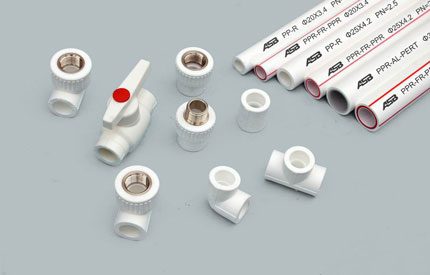

Набор деталей для сборки отопительной системы из полипропиленовых продуктов сочетает в себе различные технические компоненты, использование которых в построении инженерного проекта является обязательным

Соединять между собой полипропиленовые детали системы допускается одним из трёх видов сварки:

  1. Полифузная.
  2. Электромуфтовая.
  3. Стыковая.

Для сборки отопительной и водопроводной системы выпускают не только полипропиленовые трубы и фитинги под сварку. Производят еще и специальные фитинговые детали с резьбой, необходимые для установки запорно-регулирующей арматуры с металлическими корпусами.

На самих полипропиленовых трубах нарезка резьбы не производится ни в заводских, ни в домашних условиях. Их соединяют только горячей, реже холодной сваркой.

Особенности монтажных работ

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.

Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.


Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб

Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.

Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки. Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.

Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.


Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы

Регулятором тока аппарата полифузной сварки устанавливается рабочая температура, как правило, °С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.

Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.

Процедура сварки полипропилена

Пошагово все действия разворачиваются обычно следующим образом:

  1. Отмерить и отрезать требуемый кусок рукава.
  2. При помощи острого ножа снять фаску на рабочем торце под угол °.
  3. Отмерить участок вхождения рукава внутрь фитинга и отметить границу маркером.
  4. Также оставить на деталях осевые метки с целью недопущения поворотного смещения.
  5. С помощью обрезного устройства удалить пластиковый (верхний) и алюминиевый (средний) слои на трубном участке сочленения.
  6. Обезжирить рабочие (свариваемые) поверхности специальным средством.
  7. Приступить к процедуре нагрева деталей.

Первым на плату с насадкой надевается фитинг, учитывая более толстый размер стенок этой детали по сравнению с трубой. Фитинг должен плотно «садиться» на корпус насадки сварочного аппарата. Если отмечается свободный ход (люфт, болтание) – фитинг необходимо отбраковать.


Процедурой сваривания двух отдельных компонентов – полипропиленовой трубы и фитинга – предусматривается чёткая очередность подачи деталей на плавку. Первым на «костёр» всегда отправляется фитинг

Следом внутрь другой насадки вставляют обработанный конец полипропиленовой трубы. Плотность посадки здесь также должна соответствовать критерию равномерного контакта по всей окружности. Обе детали выдерживают на пластине нагрева в течение времени, указанного в таблице:

Диаметр детали, мм Время нагрева, сек
16 5
20 5
25 7
32 8
40 12
50 18
Диаметр детали, мм Время фиксации, сек
16 6
20 6
25 10
32 10
40 20
50 20

По истечении контрольных секунд детали снимаются с насадок и соединяются плавным равномерным вхождением трубы внутрь фитинга (исключая осевое смещение).

Вхождение трубы в полость фитинга выполняют до маркерной отметки. Однако соединение до упора не делают. Необходимо оставлять внутренний зазор величиной около 1 мм.


Соединение двух деталей, прогретых до температуры плавления с помощью полифузного аппарата. Здесь важно за короткий промежуток времени выполнить чёткие действия сочленения без боковых и осевых сдвигов

После соединения ПП труб пайкой место состыковки деталей должно оставаться неподвижным (зафиксированным) как минимум 20 сек. За этот период времени расплавленный пластик твердеет, образуется прочное герметичное соединение.

Для достижения полноценной прочности сварной узел необходимо выдержать без нагрузки как минимум 1 час. Такой методикой выполняют сборку всей системы отопления, изготавливая короткие участки с последующим объединением их в узлы и магистральные линии.

Учёт линейного расширения (сжатия)

Колебания внешних и внутренних температур неизбежно приводят к линейному расширению или сжатию полипропилена. Эти особенности следует учитывать в процессе монтажа ПП трубопроводов. Если характерные линейные изменения трубопроводов системы отопления не компенсируются соответствующим образом, такое состояние оборачивается сокращением срока службы всей сборки.

Компенсация линейного расширения для полипропиленовых изделий достигается за счёт свойств гибкости самого материала. Нужно лишь правильно выполнить укладку магистральных линий. Правильная укладка – это обеспечение свободы движения трубопровода в рамках величины линейного расширения.

Как обеспечить такой монтаж? Очень просто. В монтажный комплект необходимо включить специальные компенсаторы, стандартные крепёжные хомуты, состоящие из неподвижных и подвижных элементов.


На схеме показан пример компенсации линейного расширения для устройства трубопровода из полипропилена. Метод – оптимальное размещение опорных кронштейнов. Правильная череда неподвижных (НК) и подвижных (ПК) кронштейнов помогает компенсировать сдвиг

Компенсировать линейное расширение можно также путём предварительного напряжения трубопровода. Такой подход сокращает длину расширения. При этом направление предварительного напряжения прямо противоположно линейному расширению.

Особенности магистрального монтажа

Укладка линий полипропилена при устройстве гравитационного отопления выполняется в соответствии с нормативами (ГОСТ ; ГОСТ ), которые определяют минимальный уклон линии по направлению к самой нижней точке на уровне 0,5%. При этом в нижней точке требуется размещение узла слива с дренажным краном.

Трубопроводы необходимо делить на участки с возможностью отсечки этих участков при помощи запорных кранов, к примеру, на случай аварии. Регулирующие вентили и запорные краны перед их установкой на участке необходимо обязательно проверить на работоспособность и качество закрывания/открывания.


При монтаже отопительной системы с гравитационным движением теплоносителя важным технологическим критерием является уклон. Правильно выполненный уклон – залог эффективной и продуктивной работы конструкции

Монтируя стояки, следует особенное внимание уделять неподвижным опорам и построению корректной схемы компенсации линейного расширения.

Требуемый параметр компенсации стояка можно обеспечить двумя способами:

  1. Подвижными опорами.
  2. Компенсационной петлёй.

Для варианта устройства отопления в рамках обычной бытовой недвижимости, как правило, используется только первый способ. Неподвижные опоры ставят на стояке в области под и над тройником или же в местах муфтового соединения труб. Такое крепление исключает проседание стояка.

Линии системы отопления подлежат изоляции, включая фитинги и запорную арматуру. Исключение составляют участки труб, проложенные непосредственно в жилом помещении, по сути, являющиеся продолжением отопительных радиаторов. В качестве изоляции удобно применять пенополиуретановые изолирующие патрубки.



Достоинства и недостатки полипропиленовых труб

Система отопления из полипропиленовых труб имеет следующие достоинства:

  1. Доступная цена и качество.
  2. Гладкая внутренняя поверхность трубы позволяет пропускать теплоноситель с минимальными потерями давления.
  3. Надежность.
  4. Стойкость к коррозии и гидроударам.
  5. Хорошая ремонтопригодность.
  6. Высокая тепло- и звукоизоляция.
  7. Большая упругость, обеспечивающая устойчивость к замерзанию воды в системе.
  8. Экологичность.
  9. Рабочее давление до 10 атмосфер.
  10. Температура транспортируемой жидкости до 95 °С.
  11. Расчетный срок службы более 50 лет.
  12. Возможность скрытой прокладки в стенах и полах.
  13. Простота сборки позволяет быстро и легко осуществить монтаж системы отопления частного дома своими руками.

Справедливости ради стоит отметить и незначительные недостатки, характерные для полипропиленовых труб:

  • Высокий коэффициент линейного расширения;
  • Необходимость защиты от солнечных лучей, т.к. они негативно влияют на структуру полимера;
  • При нагреве до °С происходит плавление полипропилена;
  • Покупка у непроверенного производителя может привести к неожиданным сюрпризам в связи с существенным снижением всех показателей из-за низкокачественного сырья и нарушения технологии производства.


Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.


Маркировка ПП труб чётко указывает эксплуатационные параметры. Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

  • класс 1 (системы горячей воды до 60°);
  • класс 2 (системы горячей воды до 70°С);
  • класс 4 (напольный обогрев и радиаторные системы до 70°С);
  • класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).


Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

  • от запланированных эксплуатационных параметров;
  • от способов нагрева теплоносителя;
  • от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

  • верхние значения Траб и Pраб;
  • толщину стенки труб;
  • наружный диаметр;
  • коэффициент безопасности;
  • продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.



Схемы отопительных систем

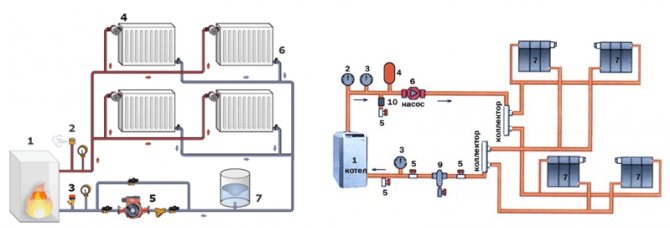

Если в квартирах обычно используется зависимая схема отопления, работающая от тепловой сети, то в частном доме приходится задумываться об установке собственного котла отопления и о том, как его обвязывать. За независимость от внешних факторов и возможность самостоятельно задавать комфортную температуру в помещениях приходится платить дополнительными хлопотами при обустройстве системы отопления и затратами на котельное оборудование плюс комплектующие.

Независимая схема организации обогрева частного дома подразумевает кроме прокладки труб еще и установку котла отопления. Наиболее экономным вариантом на сегодня является комбинирование электрического с твердотопливным котлом. В связи со спецификой этого оборудования должны быть приняты следующие меры предосторожности:

  1. В виду выделения большого количества тепла при сгорании дров для обвязки напольного котла на твердом топливе желательно использовать металлические трубы с последующим переходом на полипропилен с помощью специальных муфт.
  2. Для надежной работы электрического котла необходимо обеспечить постоянное напряжение в сети.
  3. Схема обвязки напольного котла на твердом топливе обязательно должна включать наличие расширительного бака и группы безопасности.

В зависимости от герметичности система отопления может быть открытая либо закрытого типа. Первая подразумевает наличие на чердаке открытой емкости для расширяющегося при нагреве теплоносителя, вторая имеет возле котла отопления специальный закрытый бак с мембраной.

Открытая система может быть использована только при естественном движении теплоносителя. В этом случае он перемещается самотеком за счет гравитационного давления. В системе закрытого типа перенос рабочей жидкости обеспечивается с помощью циркуляционного насоса.

Несмотря на кажущуюся дешевизну отопления без насоса, самотечная схема потребует существенных затрат на трубы, так как она хорошо работает только при больших диаметрах и соответственно требует значительных капитальных затрат на трубы. При этом возможна только открытая прокладка.

Схемы отопления с принудительной циркуляцией на практике оказываются экономичнее и эстетичнее, лучше поддаются регулировке и обеспечивают более высокий КПД. Система водяного отопления закрытого типа с насосом работает стабильнее, чем самотечная. Она обеспечивает всегда постоянное давление и хорошую циркуляцию, а соответственно и равномерное распределение тепла.

Открытая система может быть оправдана лишь для небольших домов и в районах с перебоями подачи электроэнергии. Перед тем, как создавать водяное отопление частного дома своими руками, необходимо определиться с принципиальной схемой, способом циркуляции и схемой разводки труб, тщательно все спроектировать и составить необходимые чертежи.

От правильного выбора на этапе проектирования зависит эффективность работы схем отопления, удобство эксплуатации и комфорт жильцов.

Исходя из типа применяемой разводки, различают 3 основные схемы отопления из полипропиленовых труб в частном доме: однотрубная, коллекторная и двухтрубная.



Приваривание седел к готовому трубопроводу системы отопления


Сваривание седла
Если после выполнения монтажных работ или при ремонте существующей системы отопления возникла необходимость создать какое-либо дополнительное ответвление от трубопровода можно использовать метод приваривания седел. Этот метод также используется для присоединения трубопровода меньшего диаметра без специальных переходников к трубопроводу большего диаметра.

Различают приварное седло и вварное седло.

Приварное седло Вварное полипропиленовое седло

Монтаж вварного седла предполагает использование специального сверла-фрезы для подготовки посадочного места


Фреза для вварного седла

Процесс вваривания или приваривания седла:

  1. Подготовка свариваемых поверхностей — чистые, обезжиренные, сухие.
  2. Для ввариваемого седла с помощью фрезы готовится посадочное место. В случае монтажа штуцера к армированной алюминием полипропиленовой трубе необходимо фрезой «пройти» слой фольги для обеспечения большей площади контакта свариваемых поверхностей.
  3. Разогрев сварочного аппарата до температуры ОС.

Процесс правильного сваривания таких элементов предполагает использование на сварочном аппарате специальных полукруглых нагревательных гильз.


Гильзы на сварочный аппарат для вваривания седла

Их отсутствие может создать дополнительные трудности при монтаже, но при определенной сноровке можно разогреть свариваемые поверхности и обычными насадками подходящего диаметра, хотя… Кто будет гарантировать качество соединения?

  1. Нагрев поверхности трубы продолжается примерно с при этом одновременно (около 20 с) нагревается поверхность приварного (вварного) седла.
  2. Убрав сварочный инструмент быстро одним движением прижать седло к нагретому участку трубы и зафиксировать соединение на 30 с. Через минут это седло пригодно к дальнейшей «монтажной эксплуатации».
  3. В случае использования приварного седла после его монтажа необходимо просверлить отверстие в трубе месте посадки с помощью спирального сверла подходящего диаметра. При этом необходимо избежать попадания стружки в трубу, а также контролировать глубину просверливания, чтобы не повредить противоположную стенку трубы.

Однотрубная схема

Самая дешевая и простая в выполнении схема разводки отопления. Теплоноситель в системе однотрубного отопления последовательно заполняет все отопительные приборы. При этом каждый последующий радиатор получает все более охлажденную воду, тепло распределяется не равномерно. В системах закрытого типа, где насос обеспечивает хорошую циркуляцию, этот недостаток почти незаметен.

Обвязка котлов отопления

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:

  • котел;
  • радиатор;
  • краны шаровые;
  • гайки, фиксирующие котел;
  • очистительные фильтры;
  • термоголовки для батарей;
  • тройники, уголки;
  • краны Маевского;
  • разные клапаны;
  • измерительные приборы;
  • циркуляционный насос;
  • распределители;
  • крепеж.

Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.

На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

Однотрубная система отопления схема закрытого типа

Как показывает практика, при определенных условиях возможно полное остывание воды еще до входа в последние батареи отопления и как результат – удаленные от котла помещения остаются холодными.

Если вам нужно надежное водяное отопление, которое стабильно работает и комфортная температура во всех комнатах, то однотрубной схемы системы отопления следует избегать. Она может быть оправдана лишь для маленьких домов, при этом первыми по ходу движения теплоносителя подключают жилые комнаты, а потом помещения технического назначения.

Какие трубы использовать

Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.

Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

Трубы имеют соответствующие маркировки.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

полипропиленовые трубы

Как правильно выбрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до м² можно обойтись без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.

Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.

В результате расчета получают данные:

  • расхода теплоносителя для всей системы, кг/с;
  • потери напора в системе;
  • потери напора от котла (насоса) до каждого радиатора.

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.

Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.

Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.

В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.

Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.

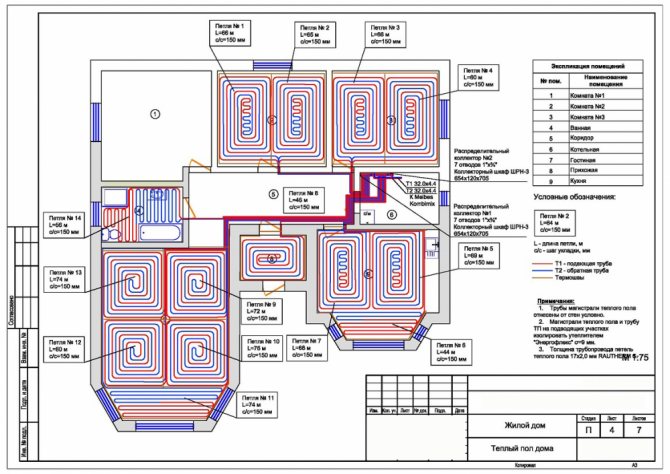

Коллекторная схема

Более сложная и затратная по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, удобство эксплуатации и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллекторная гребенка, к которой подключаются горизонтальные ветки либо отдельные приборы.

Наиболее актуально применение этой схемы подключения приборов в больших коттеджах со сложными разветвленными системами. Она позволяет регулировать параметры температуры и давления для каждой ветки или прибора отдельно.

Если в вашем доме будет использоваться схема комбинированного отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы однозначно сделаете правильный выбор, остановившись на коллекторной схеме.

Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводу. Каждый радиатор независимый от других и получает на входе теплоноситель практически одинаковой температуры.

При аварийной ситуации можно отключить один или несколько приборов без ущерба для работоспособности системы. Двухтрубная схема монтажа позволяет применить скрытую прокладку и легко спрятать трубопроводы в пол. В большинстве случаев именно эта схема отопления частного дома является наиболее оптимальной.

Установка своими руками

В частных домах установка часто осуществляется самостоятельно. Для этого необходимо составить проект, обзавестись необходимым материалом и инструментами.

Составление проекта

Проект по сути является генеральным планом и руководством к действию. Позволяет своевременно определить, какие материалы и в каком количестве понадобятся.

В процессе разработки необходимо учесть:

  • тип и количество труб и коллекторов;
  • число насосов и фильтров;
  • количество точек водоразбора;
  • объем водонагревателя и расширительного бака;
  • места расположения всех элементов системы, расстояние между ними.

Для того чтобы определить размеры, потребуется чертеж всех помещений и, при необходимости, участков внешней части конструкции. Проект составляется в едином масштабе.

Необходимые инструменты и материалы

В соответствии с проектом определяются материалы и их количество.

Основные:

  • тубы;
  • фитинги;
  • запорная арматура, вентили;
  • радиаторы;
  • расширительный бак;
  • насос.

Помимо этого, потребуются материалы для креплений и отделки, то есть разного рода метизы, хомуты, а также строительные грунтовки, шпатлевки, растворы.

Потребуются два набора инструментов: для крепления к стенам и для соединения элементов системы. Первый набор будет зависеть от материалов стен, необходимости зашивать трубы и от степени готовности помещений.

Обычные строительные инструменты:

  • перфоратор, дрель;
  • болгарка;
  • рулетка, уровень;
  • молоток;
  • шуруповерт (отвертка).

Инструменты для соединения зависят от способа их монтажа. Для сварки потребуются паяльник и насадки. Для соединения фитингов, радиаторов и других элементов понадобятся разводные ключи.

Монтаж трубопровода

Трубопровод является одним из важнейших элементов всей системы. Он также должен быть отображен в проекте.

Последовательность монтажа:

  1. Разметка.
  2. Установка креплений, хомутов, желобов.
  3. Соединение участков.
  4. Врезка арматуры, вентилей.
  5. Монтаж к радиаторам.

Двухтрубная схема отопления с нижней разводкой

В частном доме может применяться как горизонтальная, так и вертикальная разводка трубопроводов. Вертикальная разводка применяется в домах с количеством этажей 2 и более. Она наиболее характерна для больших коттеджей.

Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней разводкой и с верхней в зависимости от расположения подающего трубопровода относительно радиаторов. Схема отопления двухэтажного дома может выполняться также и с горизонтальной разводкой, когда от одного стояка расходятся по дому горизонтальные ветки на каждом этаже. Схема отопления одноэтажного дома однозначно будет горизонтальной.

Схемы систем по типам подвода теплоносителя

Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.

Подвод теплоносителя может осуществляться множеством способов.

Распространенные варианты:

  • нижняя подводка;
  • верхняя;
  • диагональная;
  • боковая.

Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.

Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.

Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.

С верхней подводкой

Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.

При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.

Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.

С нижней подводкой

Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.

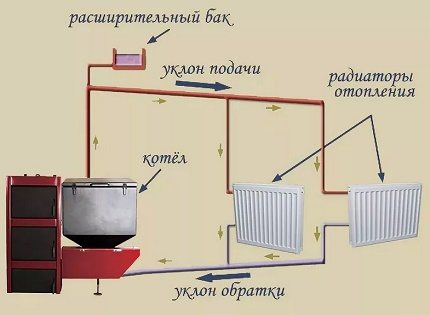

Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.

Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.

Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.

Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.

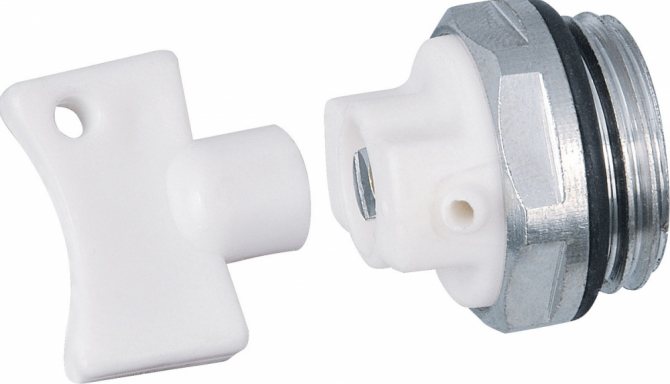

Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.

Горизонтальная разводка

Горизонтальная схема подключения радиаторов в современных частных домах является наиболее распространенной. Она позволяет сделать отапливаемый дом комфортным как по тепловому режиму, так и эстетике. Отдельные приборы и ветки могут отключаться без ущерба для основной системы и регулироваться по необходимости.

Принципиальная схема отопления может быть однотрубная либо двухтрубная. В зависимости от способа прокладки бывает периметральная и лучевая.

Периметральная разводка

Периметральная разводка предусматривает прокладку труб вдоль стен по периметру квартиры, возможна также скрытая прокладка в конструкции пола. Такую систему водяного отопления удобно монтировать как при новом строительстве, так и при реконструкции. Основной недостаток – значительная длина трубопроводов и сложность обеспечить возможность слива воды с системы.

Схема отопления с горизонтальной периметральной разводкой

Лучевая разводка предусматривает отдельное подключение каждого радиатора к общему коллектору кратчайшим путем, схема подключения приборов напоминает солнечные лучи. Она позволяет пользователю осуществлять индивидуальную настройку каждого прибора, и обеспечивает легкую гидравлическую балансировку.

Эта схема системы отопления удобна при новом строительстве, трубы укладываются на черновую поверхность пола и заливаются стяжкой. К недостаткам можно отнести сложность ремонта, так как в случае аварийной ситуации весьма затруднительно добраться до трубопроводов. Расход труб при лучевой разводке больше, чем в других вариантах, но это компенсируется снижением их диаметров. Именно эта схема разводки трубопроводов является типовой для большинства современных коттеджей.

Выводы

Приступая к монтажу системы отопления из полипропиленовых труб в частном доме, внимательно изучите технологию пайки полипропилена, проанализируйте все возможные схемы водяного отопления, определите необходимые тепловые нагрузки, составьте планы и трехмерные чертежи.

Постарайтесь предварительно проконсультироваться со специалистом в области теплотехники и согласовать с ним проект будущей системы. Заручившись поддержкой опытного человека в технических вопросах и тщательно подготовившись, вы легко справитесь с устройством системы водяного отопления частного дома своими руками.

Особенности монтажа

Монтаж начинается с установки котла. Многие производители рекомендуют проводить эти работы с привлечением специалистов. Желательно иметь документ, подтверждающий что установка была произведена специализированной организацией, иначе можно потерять гарантию производителя.

Последовательность обвязки:

  1. Осуществляется разметка мест установки радиаторов.
  2. При необходимости делается гидравлический расчет.
  3. От котла оборудуется стояк, расширительный бак и разгонный коллектор.
  4. В намеченных местах устанавливаются радиаторы.
  5. Намечаются места врезки тройников для стыковки радиаторов, места установки кранов и запорной арматуры.
  6. Монтируется циркуляционный насос.
  7. Собирается контур, если трубы зашиваются в стены, необходимо их изолировать.
  8. К контуру присоединяются радиаторы.

После сборки системы производятся контрольные испытания — систему заполняют либо водой, либо воздухом и проверяют на подтеки, либо на падение давления. Если все в порядке, осуществляется пробный запуск с использованием теплоносителя.

Источник

Комментировать
0
225 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
