Эта статья о том, как сделать отопление в только что построенном или приобретенном доме. На основании собственного опыта я дам читателю ряд советов по выбору материалов, источника тепла и его обвязки. Кроме того, я хочу поделиться секретом нестандартного использования кондиционеров для обогрева своего жилья. Приступим.

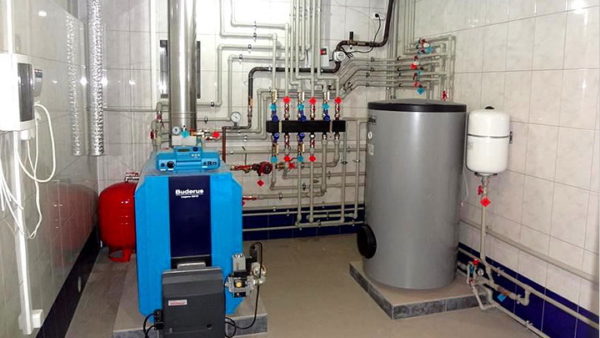

Котельная небольшого коттеджа.

Cодержание статьи

За покупками

Что нужно, чтобы смонтировать работающую систему водяного отопления?

  • Котел. Он должен обеспечивать минимальные эксплуатационные расходы и по возможности требовать минимального внимания владельца;
  • Обвязка котла — группа безопасности (воздушник, манометр и предохранительный клапан), циркуляционный насос и расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве;

Группа безопасности.

Открытая гравитационная система: просто, но не очень практично.

  • Трубы — розлив, подводки к радиаторам и (опционально) стояки отопления;
  • Собственно отопительные приборы и их обвязка — краны для отключения или дроссели для раздельной регулировки.

Котел

Как выбрать котел для водяного отопления?

Если у вас в доме или на участке есть газ — отлично. Более дешевого источника тепла не найти: полученная при сжигании природного газа тепловая энергия обходится всего в 50-70 копеек за киловатт-час.

Наиболее экономичная разновидность газовых котлов — конденсационные с электророзжигом.

Устройство и принцип работы конденсационного котла.

За счет чего обеспечивается экономия?

  • Отсутствие пилотной горелки экономит до 25% газа, который сгорает при простое котла, когда теплоноситель нагрет до достаточно высокой температуры;
  • Еще 10 — 12% экономии обеспечивает утилизация теплоты конденсации водяного пара, который в традиционных котлах покидает дом вместе с остальными продуктами сгорания.

В отсутствие газа дровяной котел становится источником самого дешевого тепла.

Несколько нюансов:

  • Для растопки твердотопливного котла на угле нужны дрова, что дополнительно увеличит эксплуатационные расходы и затраты времени;
  • Газовые, дизельные и электрические котлы могут работать без обслуживания до тех пор, пока подается электричество, газ или жидкое топливо. Пеллетный котел с бункером и механизмом подачи пеллет способен на автономную работу в течение недели. Твердотопливный котел придется растапливать и чистить от золы несколько раз в день;
  • Замена дизтоплива на отработку уменьшит эксплуатационные расходы в 5-6 раз. Однако котлы на отработке не пользуются большой популярностью, поскольку постоянный канал поставки отработанного моторного масла есть разве что у работников автосервисов.

Растопка угольного котла.

Верхнее горение позволяет увеличить объем одной закладки топлива при неизменной тепловой мощности.

Еще один источник дешевого тепла — котел на отработке.

Для частного дома с качественным утеплением стен и перекрытий, расположенного в центральных областях страны, мощность котла подбирается из расчета 100 ватт на один квадратный метр площади.

Для домов в северных или южных регионах, строений с некачественным или, наоборот, очень эффективным утеплением и с большой высотой потолков лучше воспользоваться формулой Q=V*Dt*k/860.

Переменные в этой формуле (слева направо):

  • Потребность помещения в тепле в киловаттах;
  • Его объем в кубометрах;
  • Разница температур между улицей и домом (ее обычно принимают равной разнице между санитарной нормой -18 — 22 градусами — и температурой самой холодной пятидневки в вашем населенном пункте);
  • Коэффициент утепления. Его можно подобрать по таблице.
Качество утепленияКоэффициент
Щитовой дом, склад со стенами из профлиста3-4
Стены в кирпич, окна с однослойным остеклением2-2,9
Стены в два кирпича, остекление в две нитки1-1,9
Наружное утепление стен, тройные стеклопакеты0,6-0,9

Утепление фасада способно вдвое сократить расходы на отопление.

Например, для дома размером 10х10х6 метров с кирпичными стенами толщиной 50 см и двойными стеклопакетами, расположенного в Сургуте (температура самых холодных пяти дней зимы — -43), потребность в тепле составит (10*10*6)*(22 — -43)*1,9/860=86 киловатт.

Есть ли недорогая альтернатива твердотопливным котлам в отсутствие газа?

Тепловые насосы работают на электричестве, но используют его не для прямого нагрева воздуха в доме, а для перекачки тепла от низкопотенциального источника — грунта, воды или воздуха.

Поскольку электроэнергия расходуется лишь компрессором, на каждый киловатт-час электричества владелец получает от трех до шести киловатт-часов тепла, что сокращает расходы на обогрев до сопоставимых с твердотопливным отоплением и даже газом.

Система отопления с тепловым насосом.

Многих потенциальных покупателей отпугивают высокая стоимость тепловых насосов и дорогостоящий монтаж системы отопления. Достаточно сказать, что установка геотермального насоса требует бурения скважин глубиной в несколько десятков метров или укладки горизонтального коллектора в котлован, площадью втрое превышающий площадь дома.

Однако в теплых регионах может быть реализована схема обогрева «воздух-воздух» : тепловой насос отбирает энергию у воздуха за пределами дома и отапливает его без посредничества теплоносителя, простым обдувом внутреннего теплообменника.

Ничего не напоминает? Все правильно, именно так работает любой бытовой кондиционер в режиме нагрева.

Бытовая сплит-система — частный случай теплового насоса.

Именно кондиционеры я использую в качестве основного источника тепла для своего дома.

Вот краткий отчет об их эксплуатации:

  • Отапливаемая площадь дома — 154 м2. На ней поддерживается температура в 20-22 градуса;
  • Кондиционеры продолжают работать на обогрев даже при редких в Севастополе заморозках (минимальная температура, которой была испытана система отопления — -21 градус);
  • Расход электроэнергии на отопление в зимние месяцы составляет примерно 1500 КВт-ч. Сколько это в деньгах, читатель может подсчитать по местным тарифам.

На фото — внешние блоки кондиционеров, отапливающих спальню и детскую на первом этаже.

ТВЕРДОТОПЛИВНЫЕ КОТЛЫ ОТОПЛЕНИЯ «Galmet»

Подробнее …

Я намеренно исключил из рассмотрения открытые гравитационные системы, в которых функции всей обвязки выполняет открытый расширительный бачок. Они предельно просты конструктивно, но отличаются от закрытых систем с принудительной циркуляцией долгим нагревом, большим разбросом температур между отопительными приборами и образованием накипи в теплообменнике котла.

Некоторые разновидности котлов рассчитаны на более долгую автономную работу. Скажем, пиролиз (тление дров при ограниченном доступе воздуха с последующим дожиганием продуктов сгорания в отдельной камере) увеличивает автономность до 10-12 часов. Котлы верхнего горения с телескопическим воздуховодом и вовсе способны проработать на одной закладке до суток.

Обвязка котла

Как выбрать обвязку для котла?

При выборе циркуляционного насоса смотрите в первую очередь на его производительность. Минимального напора в 2 метра (0,2 кгс/см2) вполне достаточно для того, чтобы заставить работать систему отопления многоквартирного дома.

При 4 кгс/см2 на обратке давление смеси после элеватора равно 4,2 кгс/см2.

Производительность насоса подбирается по формуле Q=0,86R/Dt.

В ней:

  • Q — искомое значение в кубометрах в час;
  • R — мощность котла или обслуживаемого насосом контура с принудительной циркуляцией теплоносителя;
  • Dt — разность температур между подачей и обраткой (обычно она примерно равна 20 градусам).

Предохранительный клапан должен быть настроен на максимально допустимое для отопительной системы давление (обычно 2,5 кгс/см2).

Объем мембранного расширительного бачка обычно с небольшим запасом берется равным 1/10 от объема теплоносителя в контуре. Чтобы узнать с максимальной точностью последний параметр, достаточно заполнить контур водой и слить ее в тару известного объема.

Мембранный расширительный бак в котельной частного дома.

Стандартное давление зарядки расширительного бачка — 1,5 кгс/см2. Примерно такое же рабочее давление должно поддерживаться в системе отопления при работе. Увеличить его можно с помощью крана, соединяющего отопительный контур с системой ХВС, или простой накачкой воздуха в расширительный бак через золотник.

Трубы

Какие трубы использовать для разводки отопления в доме?

На мой взгляд, лучший материал для автономной системы водяного отопления — полипропилен с армированием алюминиевой фольгой.

Полипропиленовые трубы с алюминиевым армированием.

Почему именно он?

  • Их соединения — необслуживаемые и прочностью не уступают цельной трубе. Фитинг можно прятать в штробу или стяжку;
  • Прочность и термостойкость полипропилена вполне достаточна для скромных эксплуатационных параметров автономной системы (до +75С при давлении не более 2,5 атмосфер).

Почему я советую именно армированные трубы и именно алюминием?

Дело не в стойкости к гидростатическому давлению — она и так избыточна. Ключевые слова — «удлинение при нагреве». По этому параметру полипропилен без армирования впереди планеты всей: нагретая на 50 градусов метровая труба становится длиннее на 6,5 мм. Армирование стекловолокном уменьшает удлинение до 3,1 мм, а алюминием — до 1,5 мм/метр.

Для сравнения — стальная труба в тех же условиях удлинится на 0,5 мм.

П-образные компенсаторы.

Полипропиленовый розлив без армирования и компенсаторов после нагрева теплоносителя.

Каким должен быть диаметр труб?

Внутренний диаметр подбирается в зависимости от тепловой нагрузки на соответствующий участок контура. Для розлива тепловая нагрузка равна мощности котла, для подводок — мощности отопительного прибора, для стояка — суммарной теплоотдаче всех подключенных к нему приборов.

Значения внутреннего диаметра подбираются из еще одной таблицы.

Таблица зависимости диаметра труб от тепловой нагрузки.

Диаметр может быть уменьшен за счет увеличения скорости теплоносителя (читай — производительности насоса). Однако тут нас ждет ловушка: вслед за ростом скорости потока появятся гидравлические шумы — вначале на дросселирующей арматуре, а потом и на всех фитинговых соединениях. Поэтому скорость лучше подбирать из ряда 0,4 — 0,6 м/с (синие столбцы в таблице).

В системе с естественной циркуляцией диаметр розлива увеличивается как минимум на один шаг. Инструкция связана с минимальным гидравлическим напором, обеспечивающим движение теплоносителя: при увеличении диаметра падает гидравлическое сопротивление трубопровода.

Розлив гравитационной системы.

Отопительные приборы

Какие батареи лучше приобрести?

Наш выбор — алюминиевые секционные радиаторы. Дешево и сердито: максимальная теплоотдача (при стандартном размере батарей — примерно 200 ватт на секцию).

Алюминиевые радиаторы резервной системы отопления.

Как подобрать количество секций?

Мощность отопительного прибора для отдельного помещения рассчитывается по той же схеме, что и потребность дома в тепле. Чтобы пересчитать мощность в количество секций, достаточно разделить ее на тепловой поток от одной секции. Он всегда указывается производителем в технической документации на прибор.

Тут есть одна тонкость. Как правило, изготовитель указывает тепловой поток для вполне определенной разницы температуры между теплоносителем и воздухом в помещении — 70 градусов (90С/20С).

По мере охлаждения теплоносителя или нагрева воздуха мощность секции будет падать пропорционально дельте температур: скажем, при 60С в батарее и 25С в комнате секция будет отдавать мощность вдвое меньше номинальной.

Холодная батарея вполне предсказуемо отдает меньше тепла.

Обвязка отопительных приборов

Какая арматура нужна для отключения и регулировки батарей?

Если вы планируете только отключать радиаторы (при избытке тепла или для ремонта) — установите на обе подводки к батарее шаровые краны. Они долговечны, отказоустойчивы и всегда герметичны в закрытом положении.

Для дросселирования (регулировки проходимости) принято использовать игольчатые дроссели, или клапана для радиаторов. Внутри это типичные винтовые вентиля с металлическим клапаном.

Дросселирование подводок позволяет независимо регулировать теплоотдачу каждого отдельного прибора.

Если вы хотите, чтобы проходимость подводок регулировалась автоматически, ваш выбор — клапана с термоголовками. После грубой регулировки они будут менять свою пропускную способность в зависимости от температуры воздуха в комнате.

Электронная термоголовка.

Разводка

Как развести отопление по дому?

Наиболее простая и отказоустойчивая схема — однотрубная ленинградка, кольцо розлива по периметру дома с подключенными параллельно ему отопительными приборами. Ее главный недостаток — большой разброс температур между первыми и последними радиаторами.

Простая и надежная ленинградка.

Если в доме несколько отапливаемых этажей, обычно монтируется двухтрубная система отопления. Она может быть тупиковой (когда теплоноситель при перетоке из подачи в обратку разворачивается на 180 градусов) и попутной (направление движения теплоносителя сохраняется).

Тупиковая схема нуждается в обязательной балансировке — ограничении проходимости ближних к котлу радиаторов дросселями. Без балансировки основной объем теплоносителя циркулирует именно через эти радиаторы, а дальние приборы практически не греют. На моей памяти это как минимум один раз привело к серьезной аварии — разморозке контура в сильные холода.

Попутная схема (петля Тихельмана) формирует несколько параллельных контуров одинаковой протяженности. В ней температура радиаторов всегда примерно одинакова без балансировки.

Тупиковая и попутная схемы.

Монтаж

Как самому спаять полипропиленовые трубы?

Для этого понадобятся:

  • Шейвер (зачистка) для удаления армирования из области пайки;
  • Ножницы — труборез;
  • Паяльник с насадками соответствующего диаметра и рабочей температурой 260 градусов.

Шейвер для ручной зачистки.

Монтаж соединения выполняется так:

  • Шейвер надевается на трубу и делает несколько оборотов, удаляя алюминиевую фольгу;

Зачистка армирования.

  • Труба вставляется в раструб нагретой до рабочей температуры насадки. Одновременно на вторую сторону насадки надевается фитинг;
  • плавленные детали совмещаются поступательным (без вращения) движением и несколько секунд удерживаются неподвижно. После того, как оплавленный пластик схватится, можно переходить к монтажу следующего соединения.

Пайка соединения на полипропилене.

Где установить группу безопасности?

На выходе из котла. Именно там начинает расти давление при недостаточной проходимости розлива или низкой скорости циркуляции.

Группа безопасности стоит на выходе из котла.

Где ставится расширительный бак?

В любой точке контура, но не ближе двух диаметров розлива от насоса при установке перед ним и не ближе десяти диаметров розлива при установке после насоса. Иначе возникающие при вращении крыльчатки турбулентности резко уменьшат ресурс мембраны бачка.

Монтировать бачок лучше подводкой вверх. Тогда в нем не будет задерживаться воздух.

Может ли гравитационная система отопления быть переведена на принудительную циркуляцию?

Вполне: насос можно поставить и в закрытый, и в открытый контур.

Обычно монтаж отопления с возможностью работы и с естественной, и с принудительной циркуляцией выполняется так:

  • Диаметр и конфигурация розлива (уклон, разгонный коллектор, разница в высоте между котлом и отопительными приборами) делаются типичными для гравитационной системы;
  • Перед котлом параллельно розливу ввариваются два отвода, между которыми подключается насос;
  • Между врезками ставится шариковый обратный клапан.

Врезка насоса с шариковым обратным клапаном на байпасе.

При работе насоса клапан срабатывает и перекрывает байпас. Теплоноситель циркулирует с высокой скоростью принудительно. Стоит насосу отключиться из-за перебоев с подачей электроэнергии — и система самостоятельно переходит в режим естественной циркуляции: клапан открывается, и вода свободно движется по розливу.

Розлив разрывается шаровым краном. Режимы работы системы отопления переключаются вручную.

ТВЕРДОТОПЛИВНЫЕ КОТЛЫ ОТОПЛЕНИЯ «Galmet»

Подробнее …

  • 17.11.17Дата добавления
  • 5883Просмотра
  • 0.0Рейтинг

В сбалансированной отопительной системе с алюминиевыми или биметаллическими радиаторами объем теплоносителя примерно равен 15 литрам на киловатт мощности котла.

При монтаже длинных прямых участков розлива трубы размыкаются компенсаторами — кольцевыми или П-образными изгибами, которые позволяют избежать деформации трубопровода.

Тупиковая двухтрубная схема используется в тех случаях, когда какое-либо препятствие (высокий проем, несущая стена и т.д.) не дает закольцевать петлю Тихельмана.

Шейвер заодно снимает наружную фаску на трубе, упрощая монтаж фитинга.

Если ее оставить, контактирующая с водой фольга будет постепенно разрушаться. Это приведет к расслоению трубы и падению прочности соединения.

Вместо обратного клапана иногда ставится обычный вентиль или шаровый кран. В этом случае систему приходится переводить в режим естественной циркуляции своими руками.


Сайт является ознакомительным ресурсом. Наличие товара и актуальность цен узнавайте по телефону
+7 (3843) 70-17-94


г. Новокузнецк,
проспект Дружбы, дом 57
sanserv@mail.ru
+7 (3843) 70-17-94 магазин
60-96-58 сантехники

Источник

ЛЕНИНГРАДКА! Самая надежная система отопления

Читайте дополнительно: печка в баню с баком для воды

монтаж котла отопления в частном доме своими руками

Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

Установка котла отопления в частном доме: правила, схемы, особенности

Содержание статьи

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

  1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых.

    Газовый котел

    Цены на популярные модели газовых котлов

  2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти.

    Твердотопливный котел

    Цены на модельный ряд твердотопливных котлов

  3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов.

    Жидкостный котел

  4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать.

    Электрический котел

    Цены на модельный ряд электрических котлов

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. мМощность котла, кВт
90 — 200До 25
200 — 30025 -35
300 — 60035 — 60
600 — 120060 — 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

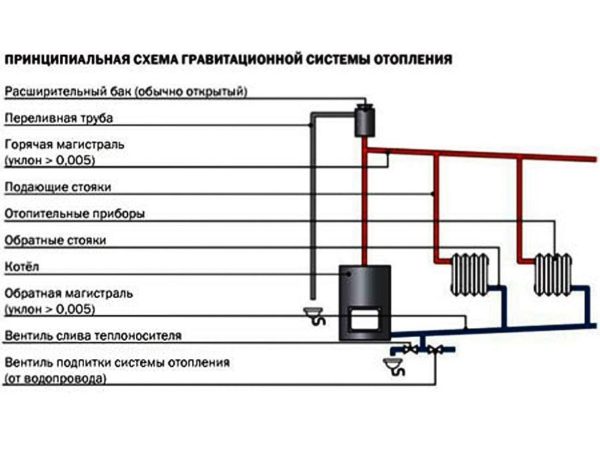

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

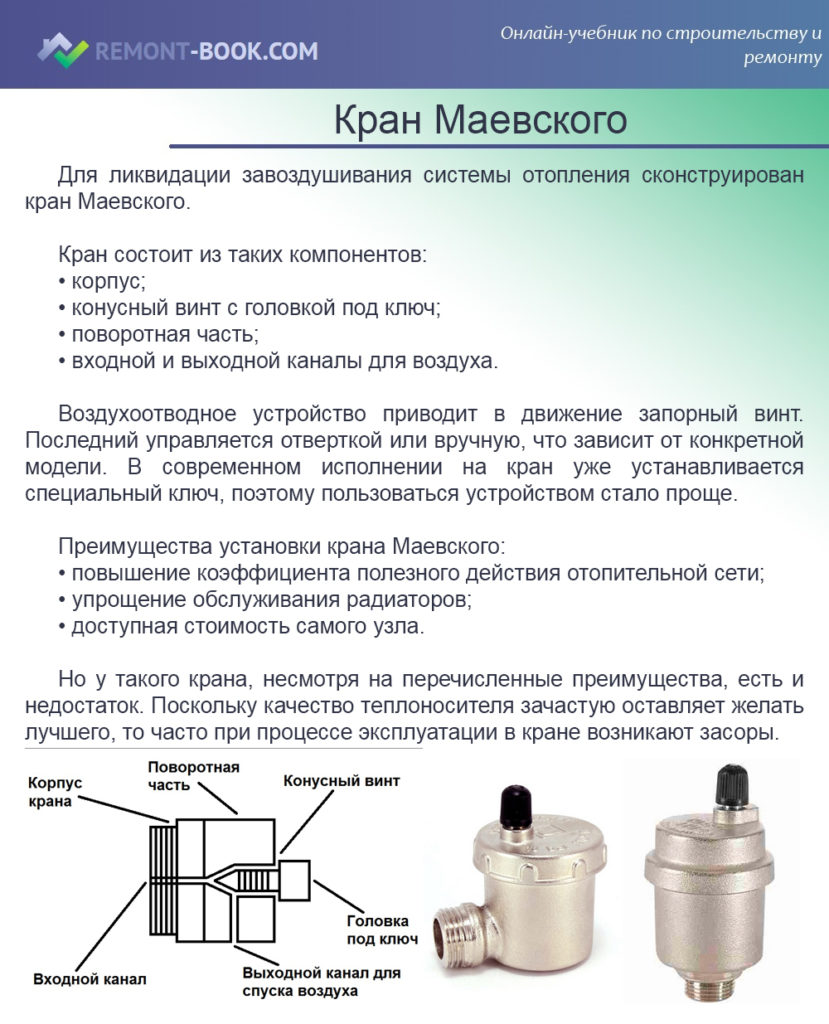

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

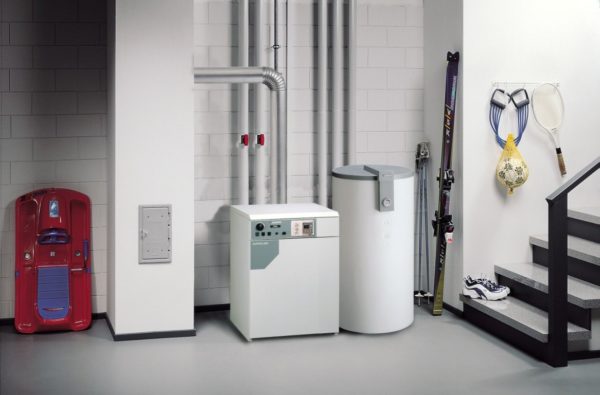

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

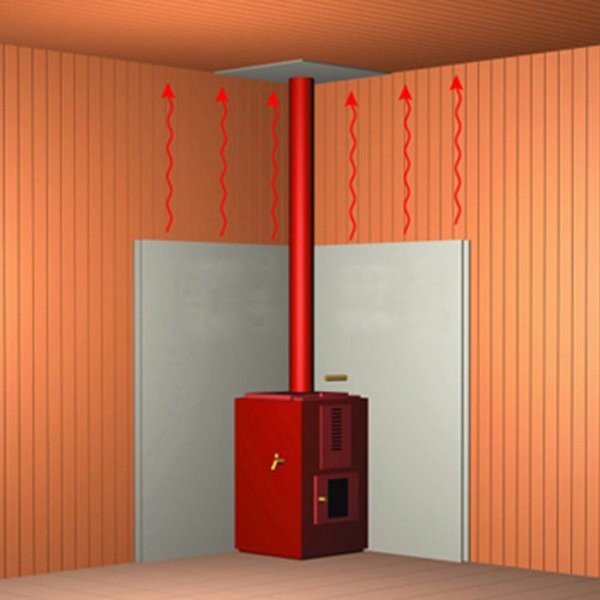

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

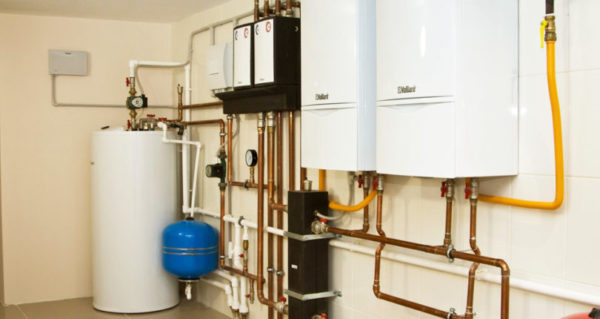

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.

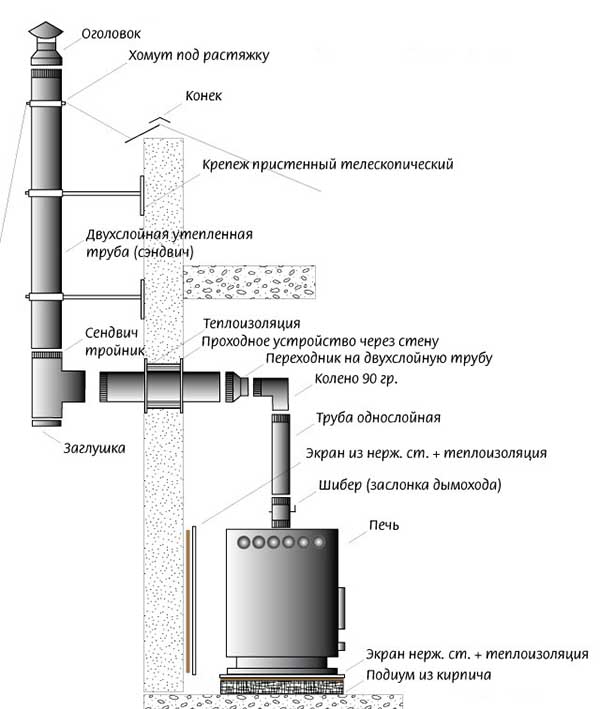

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

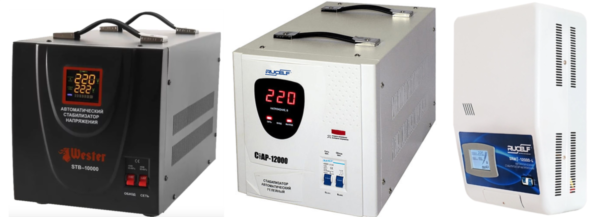

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

Источник

Правильное подключение твердотопливного котла длительного горения ДТМ

Смотрите также: кладка русской печи своими руками

монтаж котла отопления в частном доме своими руками

Как сделать отопление в частном доме

Как сделать отопление в частном доме — подробное руководство

Правильно организовать отопление дома – задача не из простых. Понятно, что лучше всего с ней справятся специалисты – проектировщики и монтажники. Привлекать их к процессу можно и нужно, но вот в каком качестве — определять вам, хозяину дома. Вариантов три: нанятые люди выполняют весь комплекс мероприятий или же часть этих работ, либо выступают консультантами, а отопление вы делаете своими руками.

Независимо от того, какой вариант отопления будет выбран, надо хорошо представлять себе все этапы процесса. Данный материал – поэтапное руководство к действию. Его цель — помочь вам решить задачу по устройству отопления самостоятельно или со знанием дела проконтролировать нанятых специалистов и монтажников.

Элементы системы отопления

В подавляющем большинстве случаев частные жилые дома обогреваются водяными системами отопления. Это традиционный подход к решению вопроса, имеющий неоспоримое достоинство – универсальность. То есть, тепло доставляется во все помещения посредством теплоносителя, а уж нагревать его можно с помощью различных энергоносителей. Их перечень мы рассмотрим далее, при выборе котла.

Водяные системы также дают возможность организовать комбинированное отопление с использованием двух или даже трех видов энергоносителей.

Любая система отопления, где передаточным звеном служит теплоноситель, делится на такие составные части:

  • источник тепла;
  • трубопроводная сеть со всем дополнительным оборудованием и арматурой;
  • приборы отопления (радиаторы или греющие контуры теплых полов).

С целью обработки и регулирования теплоносителя, а также производства работ по обслуживанию в отопительных системах применяется дополнительное оборудование и запорно – регулирующая арматура. К оборудованию относятся следующие элементы:

  • расширительный бак;
  • циркуляционный насос;
  • гидравлический разделитель (гидрострелка);
  • буферная емкость;
  • распределительный коллектор;
  • бойлер косвенного нагрева;
  • приборы и средства автоматизации.

Примечание. Обязательным атрибутом водяной системы отопления является расширительный бак, остальное оборудование устанавливается по мере необходимости.

Общеизвестно, что при нагреве вода расширяется, а в замкнутом пространстве ее дополнительному объему деваться некуда. Во избежание разрыва соединений от повышенного давления в сети ставится расширительная емкость открытого или мембранного типа. Она и принимает лишнюю воду.

Принудительную циркуляцию теплоносителя обеспечивает насос, а при наличии нескольких контуров, разделенных гидрострелкой или буферной емкостью, используется 2 и более перекачивающих агрегатов. Что касается буферной емкости, то она работает одновременно как гидравлический разделитель и теплоаккумулятор. Отделение котлового контура циркуляции от всех остальных практикуется в сложных системах коттеджей с несколькими этажами.

Коллекторы для распределения теплоносителя ставятся в системах отопления с теплыми полами либо в случаях, когда применяется лучевая схема подключения батарей, об этом мы расскажем в следующих разделах. Бойлер косвенного нагрева – это резервуар со змеевиком, где вода для нужд ГВС подогревается от теплоносителя. Для визуального контроля над температурой и давлением воды в системе устанавливаются термометры и манометры. Средства автоматизации (датчики, терморегуляторы, контроллеры, сервоприводы) не только осуществляют контроль над параметрами теплоносителя, но и регулируют их в автоматическом режиме.

Запорная арматура

Кроме перечисленного оборудования, водяное отопление дома управляется и обслуживается с помощью запорно–регулирующей арматуры, отображенной в таблице:

Когда вы ознакомились, из каких элементов состоит система отопления, можно приступать к первому шагу на пути к цели – расчетам.

Расчет системы отопления и подбор мощности котла

Осуществить подбор оборудования невозможно, не зная количества потребной на обогрев здания тепловой энергии. Определить его можно двумя способами: простым приближенным и расчетным. Первый способ любят использовать все продавцы отопительной техники, поскольку он достаточно прост и дает более-менее корректный результат. Это вычисление тепловой мощности по площади отапливаемых помещений.

Берут отдельную комнату, измеряют ее площадь и полученное значение умножают на 100 Вт. Энергия, необходимая на весь загородный дом, определяется суммированием показателей для всех комнат. Мы предлагаем более точный метод:

  • на 100 Вт умножать площадь тех помещений, где с улицей контактирует только 1 стена, на которой имеется 1 окно;
  • если комната – угловая с одним окном, то ее площадь надо умножать на 120 Вт;
  • когда в помещении есть 2 наружных стены с 2 окнами и более, ее площадь умножается на 130 Вт.

Если считать мощность приближенным методом, то жители северных регионов РФ могут недополучить тепла, а юга Украины – переплатить за слишком мощное оборудование. С помощью второго, расчетного способа выполняется проектирование отопления специалистами. Он более точен, так как дает четкое понимание, сколько теряется тепла через строительные конструкции любого здания.

Прежде чем приступить к вычислениям, дом надо обмерить, выяснив площади стен, окон и дверей. Затем надо определить толщину слоя каждого строительного материала, из коего возведены стены, полы и кровля. Для всех материалов в справочной литературе или интернете следует найти значение теплопроводности λ, выражаемое в единицах Вт/(м · ºС). Его подставляем в формулу для расчета термического сопротивления R (м2 ºС / Вт):

R = δ / λ, здесь δ – толщина материала стены в метрах.

Примечание. Когда стена или кровля сделана из разных материалов, то необходимо рассчитывать значение R для каждого слоя, а потом суммировать результаты.

Теперь можно узнать количество тепла, уходящее сквозь внешнюю строительную конструкцию, по формуле:

  • QТП = 1/R х (tв – tн) х S, где:
  • QТП – теряемое количество теплоты, Вт;
  • S – это измеренная ранее площадь строительной конструкции, м2;
  • tв – сюда надо подставить величину желаемой внутренней температуры, ºС;
  • tн – уличная температура в самый холодный период, ºС.

Важно! Расчет следует производить для каждой комнаты отдельно, поочередно подставляя в формулу значения термического сопротивления и площади для внешней стены, окна, двери, полов и кровли. Потом все эти результаты надо суммировать, это и будут теплопотери данного помещения. Площади внутренних перегородок учитывать не нужно!

Расход тепла на вентиляцию

Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:

Qвозд = cm (tв – tн), где:

  • Qвозд – искомое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Для определения потребности в тепле всего здания остается сложить величину QТП для дома в целом со значением Qвозд. Мощность же котла принимается с запасом на оптимальный режим работы, то есть, с коэффициентом 1.3. Тут надо учесть важный момент: если вы планируете использовать теплогенератор не только для отопления, но и для подогрева воды на ГВС, то запас мощности должен быть увеличен. Котел обязан эффективно работать сразу в 2 направлениях, а потому коэффициент запаса надо принимать не менее 1.5.

Рекомендации по выбору котла

На данный момент существуют различные виды отопления, характеризующиеся применяемым энергоносителем или видом топлива. Какое из них выбрать – решать вам, а мы представим все виды котлов с кратким описанием их плюсов и минусов. Для обогрева жилых зданий можно приобрести следующие виды бытовых теплогенераторов:

  • твердотопливные;
  • газовые;
  •  электрические;
  • на жидком топливе.

Выбрать энергоноситель, а следом и источник тепла вам поможет следующее видео:

Твердотопливные котлы

Котлы, работающие на твердом топливе делятся на 3 разновидности: прямого горения, пиролизные и пеллетные. Агрегаты популярны благодаря низкой стоимости эксплуатации, ведь по сравнению с прочими энергоносителями дрова и уголь стоят недорого. Исключение – природный газ в РФ, но подключение к нему зачастую обходится дороже, чем все тепловое оборудование вместе с монтажом. Поэтому дровяные и угольные котлы, имеющие приемлемую стоимость, покупаются людьми все чаще.

С другой стороны, эксплуатация источника тепла на твердом топливе очень напоминает простое печное отопление. Нужно затрачивать время и силы, чтобы заготавливать, таскать дрова и загружать их в топку. Также требуется серьезная обвязка агрегата, дабы обеспечить его долговечную и безопасную работу. Ведь обычный твердотопливный котел отличается инерционностью, то есть, после закрытия воздушной заслонки нагрев воды прекращается не сразу. А эффективное использование генерируемой энергии возможно лишь при наличии теплового аккумулятора.

Важно. Котлы, сжигающие твердые виды топлива, вообще не могут похвастать высокой эффективностью. Традиционные агрегаты прямого горения имеют КПД около 75%, пиролизные – 80%, а пеллетные – не более 83%.

Наилучший выбор с точки зрения комфорта – это теплогенератор на пеллетах, отличающийся высоким уровнем автоматизации и практически не имеющий инерционности. Он не требует теплоаккумулятора и частых походов в котельную. Но цена оборудования и пеллет часто делает его недоступным широкому кругу пользователей.

Газовые котлы

Отличный вариант — провести отопление, функционирующее на магистральном газе. В целом водогрейные газовые котлы весьма надежны и эффективны. КПД самого простого энергонезависимого агрегата составляет не менее 87%, а дорогого конденсационного – до 97%. Отопители компактны, хорошо автоматизированы и безопасны в работе. Обслуживание требуется не чаще 1 раза в год, причем походы в котельную нужны только для контроля или изменения настроек. Бюджетный агрегат выйдет гораздо дешевле твердотопливного, так что газовые котлы можно считать общедоступными.

Так же, как и теплогенераторам на твердом топливе, газовым котлам требуется устройство дымохода и наличие приточно-вытяжной вентиляции. Что касается других стран бывшего СССР, то стоимость горючего там значительно выше, чем в РФ, оттого популярность газового оборудования неуклонно снижается.

Электрические котлы

Надо сказать, что электрическое отопление – самое эффективное из всех существующих. Мало того что КПД котлов составляет порядка 99%, так вдобавок они не требуют дымоходов и вентиляции. Обслуживание агрегатов как таковое практически отсутствует, разве что чистка 1 раз в 2—3 года. И самое главное: оборудование и монтаж очень дешевы, при этом степень автоматизации может быть какой угодно. Котел просто не нуждается в вашем внимании.

Сколь приятны достоинства электрокотла, столь же существенен главный недостаток – цена электроэнергии. Даже если пользоваться многотарифным счетчиком электричества, обойти по этому показателю дровяной теплогенератор не удастся. Такова плата за комфорт, надежность и высокий КПД. Ну и второй минус – отсутствие на подводящих сетях необходимой электрической мощности. Такая досадная неприятность может разом перечеркнуть все помыслы об электрическом отоплении.

Жидкотопливные котлы

По стоимости отопительной техники и ее монтажа обогрев на отработанном масле или дизельном горючем обойдется примерно так же, как и на природном газе. Схожи у них и показатели эффективности, хотя отработка по понятным причинам несколько проигрывает. Другое дело, что данный вид отопления смело можно назвать самым грязным. Любое посещение котельной закончится, как минимум запахом солярки либо испачканными руками. А уж ежегодная чистка агрегата – это целое событие, после которого вы измажетесь сажей по пояс.

Применение солярки для отопления – не самое выгодное решение, цена горючего может крепко ударить по карману. Поднялось в цене и отработанное масло, разве что вы имеете какой-нибудь дешевый его источник. Это значит, что ставить дизельный котел есть смысл, когда нет других энергоносителей или в перспективе — подведение магистрального газа. Агрегат легко переходит с солярки на газ, а вот печь на отработке сжигать метан не сможет.

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

  • по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
  • в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.



Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Совет. Владельцу небольшого дома (до 150 м2) можно смело порекомендовать брать на вооружение обычную двухтрубную схему с принудительной циркуляцией теплоносителя. Тогда диаметры магистралей будут не больше 25 мм, ветвей – 20 мм, а подводок к батареям – 15 мм.

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Для естественного движения воды монтаж котла рекомендуется выполнять таким образом, чтобы его патрубок обратки находился ниже уровня радиаторов первого этажа.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

  • ширина прохода с лицевой стороны котла – 1 м;
  • если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
  • расстояние до ближайшего оборудования – 0.7 м;
  • при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Примечание. При монтаже настенных источников тепла боковые проходы не нужны, надо соблюсти только просвет спереди агрегата для удобства обслуживания.

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Примечание. Обвязка электрического котла, не укомплектованного насосом, осуществляется по такому же принципу.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

  • возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
  • образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:

Здесь же байпас и трехходовой клапан защищают топку агрегата от выпадения конденсата. Клапан не пропустит в малый контур воду из системы, пока температура в нем не достигнет 55 °С. Подробную информацию по этому вопросу можно получить, просмотрев видео:

Совет. Твердотопливные котлы в силу особенностей эксплуатации рекомендуется использовать совместно с буферной емкостью – теплоаккумулятором, как это изображено на схеме:

Многие домовладельцы ставят в помещении топочной два разных источника тепла. Их надо правильно обвязать и подключить к системе. На этот случай мы предлагаем 2 схемы, одна из них – для твердотопливного и электрического котла, совместно работающих с радиаторным отоплением.

Вторая схема объединяет газовый и дровяной теплогенератор, подающие тепло на обогрев дома и приготовление воды для ГВС:

Рекомендации по выбору и монтажу труб

Чтобы смонтировать отопление частного дома своими руками, сперва необходимо решить, какие трубы для этого выбрать. На современном рынке предлагается несколько видов металлических и полимерных труб, пригодных для устройства отопления частных домов:

  •  стальные;
  • медные;
  • из нержавеющей стали;
  • полипропиленовые (ППР);
  • полиэтиленовые (PEX, PE-RT);
  • металлопластиковые.

Магистрали отопления из обыкновенного «черного» металла считаются пережитком прошлого, поскольку более всего подвержены коррозии и «зарастанию» проходного сечения. Кроме того, самостоятельно выполнить монтаж из таких труб нелегко: нужны хорошие навыки сварочных работ, чтобы осуществлять герметичную стыковку. Тем не менее, некоторые домовладельцы по сей день используют стальные трубопроводы, когда устраивают автономное отопление дома.

Медные или нержавеющие трубы – отличный выбор, только больно уж дорогой. Это надежные и долговечные материалы, не боящиеся повышенного давления и температуры, так что при наличии средств эти изделия однозначно рекомендованы к применению. Медь стыкуется посредством пайки, что тоже требует кое-каких навыков, а нержавейка – с помощью разборных или прессовых фитингов. Предпочтение следует отдавать последним, особенно при скрытой прокладке.

Совет. Для обвязки котлов и прокладки магистралей в пределах котельной лучше всего использовать любой вид металлических труб.

Дешевле всего вам обойдется отопление из полипропилена. Из всех видов ППР труб надо выбирать те, что армированы алюминиевой фольгой либо стекловолокном. Низкая цена материала – единственный их плюс, поскольку монтаж отопления из полипропиленовых труб – дело достаточно сложное и ответственное. Да и по внешнему виду полипропилен проигрывает остальным пластмассовым изделиям.

Стыки трубопроводов ППР с фитингами осуществляются пайкой, причем проверить их качество не представляется возможным. Когда при пайке прогрев был недостаточен, соединение обязательно потечет впоследствии, если же его перегреть, то расплывшийся полимер наполовину перекроет проходное сечение. Причем увидеть это во время сборки не удастся, огрехи дадут знать о себе позже, при эксплуатации. Второй существенный недостаток – большое удлинение материала во время нагрева. Чтобы избежать «сабельных» изгибов, трубу надо крепить на подвижных опорах, а между концами магистрали и стеной оставлять просвет.

Рекомендация. Не стоит замоноличивать изделия из полипропилена в стяжку пола или стробах стен. Особенно это касается мест соединения труб.

Куда проще сделать своими руками отопление из полиэтиленовых или металлопластиковых труб. Хотя цена этих материалов выше, чем полипропилена. Для новичка они наиболее удобны, так как стыки здесь выполняются достаточно просто. Трубопроводы можно закладывать в стяжку или стену, но с одним условием: соединения должны быть сделаны на прессовых фитингах, а не разборных.

Металлопластик и полиэтилен используется как для открытой прокладки магистралей, так и скрытой за любыми экранами, а также при устройстве водяных теплых полов. Недостаток труб из материала PEX – в его стремлении вернуться в первоначальное состояние, отчего проложенный коллектор отопления может выглядеть слегка волнистым. Полиэтилен PE-RT и металлопластик такой «памяти» не имеют и спокойно изгибаются как вам нужно. Подробнее о выборе труб рассказано в видеоролике:

Рекомендации по выбору и подключению радиаторов

Обычный домовладелец, зайдя в магазин отопительной техники и увидев там широчайший выбор различных радиаторов, может сделать вывод, что подобрать батареи для своего дома не так-то легко. Но это первое впечатление, на самом деле их разновидностей не так уж много:

  • алюминиевые;
  • биметаллические;
  • стальные панельные и трубчатые;
  •  чугунные.

Примечание. Есть еще дизайнерские приборы водяного отопления самых разнообразных видов, но они дороги и заслуживают отдельного подробного описания.

Секционные батареи из алюминиевого сплава имеют наилучшие показатели теплоотдачи, недалеко от них ушли и биметаллические обогреватели. Разница меж теми и другими в том, что первые сделаны целиком из сплава, а вторые имеют внутри трубчатый стальной каркас. Это сделано с целью использования приборов в централизованных системах теплоснабжения высотных домов, где давление может быть довольно высоким. Поэтому устанавливать биметаллические радиаторы в частном коттедже не имеет смысла вообще.

Следует отметить, что монтаж отопления в частном доме выйдет дешевле, если приобрести стальные панельные радиаторы. Да, их показатели теплоотдачи меньше, чем у алюминиевых, но на практике вы вряд ли ощутите разницу. Что касается надежности и долговечности, то приборы успешно прослужат вам не менее 20 лет, а то и более. В свою очередь, трубчатые батареи стоят значительно дороже, в этом отношении они ближе к дизайнерским.

Стальные и алюминиевые приборы отопления объединяет одно полезное качество: они хорошо поддаются автоматическому регулированию с помощью термостатических вентилей. Чего не скажешь о массивных чугунных батареях, на которые ставить такие вентили бессмысленно. Все из-за способности чугуна долго нагреваться, а затем какое-то время сохранять тепло. Также из-за этого снижена скорость прогрева помещений.

Если затрагивать вопрос эстетики внешнего вида, то предлагающиеся ныне чугунные ретро-радиаторы гораздо красивее любых других батарей. Но и стоят они баснословных денег, а недорогие «гармошки» советского образца МС-140 подойдут разве что для дачного одноэтажного дома. Из вышесказанного напрашивается вывод:

Для частного дома покупайте те приборы отопления, которые вам нравятся больше всего и устраивают по стоимости. Просто учтите их особенности и верно подберите по размерам и тепловой мощности.

Подбор по мощности и способы подключения радиаторов

Подбор количества секций или размер панельного радиатора осуществляется по количеству тепла, потребного для обогрева помещения. Это значение мы уже определили в самом начале, остается раскрыть парочку нюансов. Дело в том, что теплоотдачу секции производитель указывает для разницы температур теплоносителя и воздуха комнаты, равной 70 °С. Для этого вода в батарее должна прогреваться минимум до 90 °С, что случается весьма редко.

Получается, что реальная тепловая мощность прибора будет существенно ниже указанной в паспорте, ведь обычно температура в котле поддерживается на уровне 60—70 °С в самые холодные дни. Соответственно, для надлежащего обогрева помещений требуется установка радиаторов, имеющих не менее чем полуторный запас по теплоотдаче. Например, когда для комнаты нужно 2 кВт теплоты, вы должны взять приборы отопления мощностью не менее 2 х 1.5 = 3 кВт.

В помещении батареи ставятся в местах наибольших тепловых потерь – под окнами или у глухих наружных стен. При этом подключение к магистралям можно осуществить несколькими способами:

  • боковое одностороннее;
  • диагональное разностороннее;
  • нижнее – при наличии у радиатора соответствующих патрубков.

Боковое присоединение прибора с одной стороны чаще всего применяется при его подключении к стоякам, а диагональное – к горизонтально проложенным магистралям. Эти 2 способа позволяют эффективно использовать всю поверхность батареи, что будет нагреваться равномерно.

Когда монтируется однотрубная система отопления, то используется и нижнее разностороннее подсоединение. Но тогда эффективность прибора снижается, а значит, и теплоотдача. Разница в прогреве поверхности проиллюстрирована на рисунке:

Существуют модели радиаторов, где конструкцией предусмотрено присоединение патрубков снизу. Такие приборы имеют внутреннюю разводку и по факту в них реализована односторонняя боковая схема. Это хорошо видно на рисунке, где батарея показана в разрезе.

Много полезной информации по вопросу выбора отопительных приборов можно узнать, просмотрев видео:

5 типичных ошибок во время монтажа

Конечно же, выполняя монтаж системы отопления, можно допустить гораздо больше пяти огрехов, но мы выделим 5 наиболее вопиющих, могущих привести к плачевным последствиям. Вот они:

  • неправильный выбор источника тепла;
  • ошибки в обвязке теплогенератора;
  • неверно выбранная система отопления;
  • небрежный монтаж самих трубопроводов и арматуры;
  • неправильная установка и подключение приборов отопления.

Котел недостаточной мощности – одна из типичных ошибок. Она допускается при подборе агрегата, призванного не только обогревать помещения, но и готовить воду на нужды ГВС. Если не учесть дополнительную мощность, необходимую для нагрева воды, теплогенератор не будет справляться со своими функциями. В результате теплоноситель в батареях и вода в системе ГВС не нагреется до нужной температуры.

Детали обвязки котла играют не только функциональную роль, но и служат целям безопасности. Например, установка насоса рекомендуется на обратном трубопроводе перед самым теплогенератором, вдобавок на байпасной линии. Причем вал насоса должен находиться в горизонтальном положении. Другая ошибка – установка крана на участке между котлом и группой безопасности, это делать категорически недопустимо.

Важно. При подключении твердотопливного котла нельзя ставить насос перед трехходовым клапаном, а только после него (по ходу теплоносителя).

Расширительный бак берется объемом 10% от общего количества воды в системе. При открытой схеме он ставится в самой верхней точке, при закрытой – на обратном трубопроводе, перед насосом. Между ними должен располагаться грязевик, смонтированный в горизонтальном положении пробкой вниз. Настенный котел присоединяется к трубопроводам посредством американок.

Когда система отопления выбрана неверно, вы рискуете переплатить за материалы и монтаж, а потом понести дополнительные затраты, чтобы довести ее до ума. Чаще всего ошибки встречаются при устройстве однотрубных систем, когда на одну ветвь пытаются «навесить» более 5 радиаторов, которые потом не греют. К огрехам при монтаже системы относится несоблюдение уклонов, некачественные соединения и установка не той арматуры.

Например, на входе в радиатор ставится термостатический вентиль либо обычный шаровой кран, а на выходе – балансировочный вентиль для настройки системы отопления. Если же производится монтаж труб к радиаторам в полу или стенах, то их надо обязательно утеплить, чтобы теплоноситель не остывал по дороге. При стыковке полипропиленовых труб надо скрупулезно придерживаться времени нагрева паяльником, чтобы соединение вышло надежным.

Выбираем теплоноситель

Общеизвестно, что для этой цели чаще всего служит отфильтрованная и по возможности обессоленная вода. Но в определенных условиях, например, периодическом протапливании, вода может замерзнуть и разрушить систему. Тогда последнюю заполняют незамерзающей жидкостью – антифризом. Но следует учитывать свойства этой жидкости и не забыть удалить из системы все прокладки из обычной резины. От антифриза они быстро раскисают и возникает течь.

Внимание! Не всякий котел может работать с незамерзающей жидкостью, что отображается в его техническом паспорте. Это надо проверять при его приобретении.

Как правило, система заполняется теплоносителем напрямую из водопровода через подпиточный вентиль и обратный клапан. В процессе заполнения из нее удаляется воздух через автоматические воздухоотводчики и ручные краны Маевского. При закрытой схеме осуществляется контроль за давлением по манометру. Обычно в холодном состоянии оно лежит в диапазоне 1.2—1.5 Бар, а во время работы не превышает 3 Бар. В открытой схеме надо следить за уровнем воды в баке и отключать подпитку при ее истечении из трубы перелива.

Антифриз в закрытую систему отопления закачивается специальным ручным или автоматическим насосом, снабженным манометром. Чтобы процесс не прерывался, жидкость надо приготовить заранее в емкости соответствующей вместительности, откуда и перекачивать ее в трубопроводную сеть. Заполнять открытую систему проще: антифриз можно просто заливать или закачивать в расширительный бак.

Заключение

Если хорошенько разобраться со всеми нюансами, то становится ясно, что смонтировать систему отопления в частном доме своими силами – вполне реально. Но надо понимать, что это потребует от вас массу времени и усилий, в том числе и для контроля за монтажом в том случае, если вы решите нанять для этого специалистов.

Источник

Статья по теме: печь долгого горения

Комментировать
0
21 просмотров
Комментариев нет, будьте первым кто его оставит
