Инфракрасный теплый пол — экономичный обогрев дома своими руками

Инфракрасный пол — современная система для создания в квартире теплой и комфортной обстановки. Данный вид обогрева позволит утеплить помещение без серьезных материальных затрат. Но чтобы конструкция оправдала себя, качественно осуществляя подогрев, нужно правильно провести ее монтаж, учитывать все преимущества и недостатки, соблюдать технику безопасности. Сама система очень проста и провести монтаж не составит труда даже без специальных знаний.

Содержание

Виды инфракрасного теплого пола

Несмотря на то что данная система появилась не так давно, в продаже можно встретить следующие разновидности этой конструкции.

Пленочный

Особенность такой системы в том, что пол представляет собой волокно, которое укладывается между двумя слоями пленки. Греющая система привлекает прочностью, гибкостью, она достаточно стойкая.

Делится на следующие разновидности:

  • биметаллический (состоит из алюминия и меди);
  • углеродный — состоит из карбона и графита.

Вторая система более популярна, поскольку более прочная и качественная.

Стержневой

Особенность конструкции в карбоновых стержнях, которые являются нагревательным элементом. Это самый инновационный вариант, который снижает расходы на обогрев на 50% по сравнению с остальными конструкциями. Единственный минус — достаточно высокая стоимость.

Особенности и характеристики инфракрасного пола

Чтобы правильно подобрать вариант, который покажет все свои преимущества перед остальными системами, нужно правильно подойти к выбору.

Учитывайте:

  1. 1. Толщину пленки при выборе пленочной разновидности конструкции. Данный показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
  2. 2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается, одновременно с этим лучше отдает тепло. Этот параметр влияет на простоту установки.
  3. 3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
  4. 4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до + градусов.
  5. 5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. И чем больше последнего компонента, тем качественнее будет конструкция.
  6. 6. Мощность. Этот параметр варьируется в пределах – Вт/м2. Все зависит от площади пола, его материала. К примеру, для ламината и линолеума показатель — в пределах Вт/м2, а вот для керамогранита — от Вт/м2. Более мощные модели используются для обогрева промышленных зданий и помещений (в мастерских, саунах).

Важно обращать внимание и на цвет основы — она должна быть молочной. Это говорит о применении безопасного и прочного полимера при производстве инфракрасного пола.

Преимущества конструкции

Еще несколько лет назад конструкцию теплого пола можно было обустроить только с применением специального кабеля и нагревательных матов. Такие изделия отличались огромным потреблением электроэнергии. Поэтому была разработана более экономичная в эксплуатации и эффективная система.

У инфракрасного пола существуют следующие преимущества:

  1. 1. Принцип тепловой передачи. Объяснить это довольно просто: инфракрасное излучение воспринимается человеком как «родное» согласно физиологическим законам. Такое тепло схоже с солнечным.
  2. 2. Вырабатываемое излучение преодолевает напольное покрытие без потерь, обогревая предметы в комнате. Это делает их вторичным тепловым источником. За счет этого воздух в помещении не высушивается, бактерии гибнут, у самого воздуха нет неприятного запаха, он очищается.
  3. 3. Маленькая толщина пленки (она гибкая, прочная, можно свернуть в рулон) или стержней. За счет этого можно без проблем выложить инфракрасный пол под любое покрытие — от ламината до плитки, даже под ковролин. Необязательно делать цементную стяжку. Благодаря этому монтировать теплый пол можно в любое время, а не только при серьезном ремонте.
  4. 4. Простой монтаж. Даже человек, не имеющий особых навыков, сможет провести установку, причем достаточно небольшого списка инструментов.

К эксплуатационным преимуществам относят:

  • надежность;
  • экономичность применения;
  • быстрый прогрев комнаты;
  • простоту использования;
  • длительный срок службы.

Недостатки пленочного пола

Но у такой конструкции есть и свои минусы, о которых стоит помнить.

Минусы:

  1. 1. Электроэнергия. К одной из проблем относят зависимость конструкции от электрической энергии. Поэтому, если в загородном доме наблюдаются проблемы с этим фактором, это может стать серьезным недостатком.
  2. 2. Нагревание мебели. Этот недостаток можно отнести к любым видам теплого пола. Чтобы решить эту проблему, нужно использовать мебель на ножках, чтобы между полом и изделием было свободное расстояние в 3–5 см для циркуляции воздуха. Иначе пол начнет перегреваться, что негативно скажется на его состоянии.

Чтобы решить эту проблему, многие планируют зоны обогрева, где выстилается пленка, а на остальных участках устанавливают крупногабаритную мебель. Это тоже имеет ряд неудобств. Например, если будет желание сделать перестановку, придется либо снова учитывать расположение необогреваемых зон, либо поднимать напольное покрытие и переклеивать пленку.

Условия установки и применения системы

Во многом недостатки такой системы зависят от правильно проведенного монтажа и дальнейшей эксплуатации данной конструкции.

Есть несколько правил, которых нужно придерживаться:

  1. 1. Дистанция между стеной и обогревательным элементом должна быть не меньше 0,1 м, но не более 0,4 м.
  2. 2. Нельзя выкладывать внахлест на поверхность, терморегуляторы нужно установить на высоте от поверхности покрытия в районе 15 см.
  3. 3. Для безвредного применения инфракрасного пола полосы нужно монтировать на расстоянии от 0,5 см.
  4. 4. Выкладывать изделия можно только на чистую и сухую основу в местах, где не предполагается установка габаритной мебели.
  5. 5. Если предполагается установка такого пола в качестве единственного теплового источника, площадь покрытия должна быть не менее 70% от площади всего помещения.
  6. 6. Место, где будет установлен температурный датчик, не должно быть открытым. Это приведет к некорректной работе системы.
  7. 7. Участки, где расположены разрезы шин контактов, нужно изолировать, применяя битумную смесь — она должна входить в комплектацию конструкции.
  8. 8. Не рекомендовано проводить монтаж при минусовых температурах и высоком уровне влажности.
  9. 9. При крепеже нельзя использовать шурупы, гвозди или иные аналогичные изделия.

Одна из важных рекомендаций — запрет на установку инфракрасного пола вблизи любого нагревательного оборудования, каминов, печей.

Правильная подготовка — залог успеха

Чтобы в дальнейшем система функционировала нормально, очень важно провести грамотные подготовительные работы.

Нужно подобрать утеплитель, который является одним из главных элементов для обустройства пола. Это позволит избежать потери тепла. Если для помещений, которые расположены над теплыми комнатами, достаточно использовать утеплитель небольшой толщины, то при обустройстве конструкции на первом этаже нужно воспользоваться более толстым слоем материала.

В качестве утеплителя можно использовать:

  • пенопласт;
  • вспененный пенополистирол;
  • вспененный полиэтилен.

Пенополистирол желательно использовать при обустройстве пола по грунту либо над холодным помещением, например подвалом. Слой материала — около 10 см, а под сам утеплитель укладывают прослойку из алюминиевой фольги. При монтаже конструкции над теплой комнатой можно воспользоваться подложкой из полиэтилена толщиной до 1 см. Конкретный выбор зависит от напольного покрытия, для ламината, к примеру, следует выбирать материал толщиной 3 мм.

Нужно разметить помещение. На данном этапе на схеме размечают установку мест пленки или стержней. Главный принцип — в месте монтажа нельзя ставить массивную мебель. Стоит помнить, что при установке системы на деревянное покрытие, его нужно подготовить более качественно: убрать зазоры, покрыть олифой и дождаться ее полного высыхания.

Пошаговый монтаж теплого пленочного пола

Сам процесс выполнения работ своими руками состоит из следующих этапов:

  • подготовка пола, очистка от мусора;
  • укладка утеплителя;
  • прокладка кабеля для установки термодатчика и иных элементов системы;
  • монтаж пола и его присоединение к датчикам;
  • установка покрытия.

До начала монтажа пол нужно подмести, мусор — убрать. Если есть какие-либо не совсем прочные участки, их желательно укрепить с помощью плиточного клея.

Инструкция:

  1. 1. Осуществляется разметка для установки терморегулятора, который крепят на стене вдали от источников тепла. На выбранном месте высверливается отверстие нужного размера с учетом габаритов устройства. От него идет штраба до пола — туда будет монтироваться кабель и питающий провод. Сюда подводят электрический кабель. Далее стелется утеплитель. Если выбран вспененный полиэтилен, его укладывают отражающей стороной вверх, а сами полосы склеиваются с помощью алюминиевого скотча. К самому покрытию материал клеится на двухсторонний скотч.
  2. 2. Следующий шаг — подключение нагревательной пленки. По ранее составленному плану нужно нарезать материал так, чтобы не нарушить конструкцию токопроводящих полос. Куски материала раскладывают поверх утеплителя, приклеивая на двусторонний скотч.
  3. 3. На расстоянии около 80– см от стены размечают участок для монтажа термодатчика. Его устанавливают между двумя полосами пленки. Место подбирают так, чтобы длины кабеля хватило до регулятора температуры. Затем прокладывают кабель, который присоединяется к пленке с помощью посеребренных контактов.

Важный момент: контакты следует монтировать так, чтобы они соприкасались только с токопроводящими жилами.

Аналогичными контактами и частями электропровода между собой соединяют и пленку. Не забудьте защитить место установки контактов с помощью самоклеящихся накладок — они не проводят ток.

Останется уложить напольное покрытие. До этого рекомендовано провести тестовый запуск системы, подав питание для всего пола. Если все хорошо, нужно приступать к следующему шагу. Независимо от вида напольного покрытия, пленку нужно защитить покрытием. Для этого можно использовать обычную пленку ПВХ, которую равномерно расстилают по всему периметру комнаты. Важное замечание: если используется мягкое покрытие, например ковролин, ламинат, то сверху на пленку нужно выложить слой ДСП или OSB плиты. Это позволит избежать механического повреждения или лишней нагрузки.

Обустройство конструкции из стержней

Эта система привлекает простотой монтажа. Следует помнить, что нужен ровный черновой пол — перепады не должны быть более 1 см. Также важно проложить теплоизоляцию. Ее укладывают, проклеивая скотчем, сверху раскатывают мат инфракрасного пола, не доходя до стен около 15 см. В месте поворота один из боковых кабелей разрезают, разворачивая стержень в нужном направлении. Следите, чтобы при раскатывании провода не пересекались, не касались друг друга. С помощью скотча стержни и проводники приклеиваются к утеплителю.

Между стержнями в утеплителе нужно сделать окошки, которые «свяжут» между собой черновой пол и саму конструкцию. Общая площадь отверстий должна составлять около 25%.

Останется подключить саму систему, используя провода и контактные зажимы, которые поставляются в комплекте, соединяя провода в одну общую систему. Снимают изоляцию примерно на ,5 см в участке, где его разрезали при повороте изделия. Берут контакт, надевают на проводник, обжимают с помощью пассатижей. На провод надевают отрезок термотрубки, взяв чуть больший размер. Его конец вставляют с другой стороны в контакт.

Проверьте прочность соединения и, используя строительный фен, проведите усадку трубки на контактах. За счет этого можно получить качественно изолированный контакт. Вместо термоусадочных трубок некоторые используют битум, который укладывают на контакт, обжимают, соединяя все контакты.

После сбора всей системы нужно подключить конструкцию к терморегулятору.

Несколько основных моментов по технике безопасности

Если игнорировать правила и технику безопасности и устанавливать инфракрасный теплый пол с нарушениями, это может привести к возгоранию или перегреву материала. Потому так важно придерживаться ряда правил:

  • если общая мощность системы составляет более 2 кВт, подключать конструкцию нужно отдельной веткой к щитку;
  • для подобного теплого пола желательно использовать УЗО;
  • сечение электропроводов нужно выбирать исходя из значений тока;
  • пленку, свернутую в рулон, нельзя подключать и тестировать;
  • если теплый пол будет устанавливаться в стяжку, перед заливкой раствора нужно проверить сеть на наличие обрывов.

В случае соблюдения этих правил вы получите экономичную и работающую без сбоев, безопасную систему.

Источник

Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.

Рекомендуем: печь кузнецова кирпичная для дома на дровах

монтаж инфракрасного теплого пола своими руками

Монтаж пленочного теплого пола своими руками

Монтаж пленочного теплого пола своими руками

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система &#; самый простой и доступный для самостоятельного устройства вариант напольного обогрева
Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях
Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок
ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха
Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж
Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска
Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры
Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен
Самая простая в укладке система
Преимущества пленочных полов
Укладка на деревянное основание
Возможность укладки на открытых площадках
Раскрой пленочной системы для монтажа
Укладка ламината по инфракрасным полам
Укладка линолеума на инфракрасный вариант
ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь &#;запирания&#;, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0, мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах $ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • % площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 &#; 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

  1. Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева
  2. Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы
  3. Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Схема подключения системы

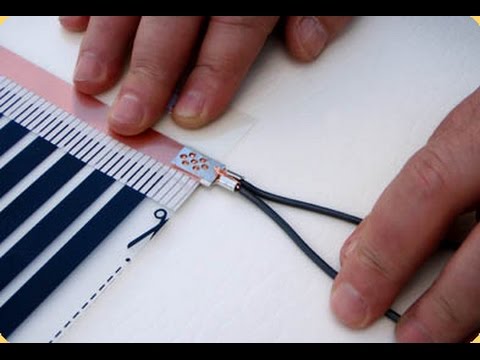

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Источник

Источник

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Читайте также: печь для казана с трубой

монтаж инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола

Монтаж ИК-полов своими руками &#; пошаговая инструкция

Еще несколько лет назад использовался только водяной или электрический теплый пол. Но их эффективность оказалась намного меньше зарубежной инфракрасной технологии. Она не просто экономит 45% электричества, но имеет еще массу других преимуществ.

Сейчас мы подробно рассмотрим характеристики этого оборудования и выполним монтаж инфракрасного теплого пола своими руками. Вашему вниманию пошаговая инструкция установки с наглядными материалами и советами опытных строителей.

Как работает инфракрасный пол

Начнем с краткого обзора этой технологии, чтобы понимать, насколько актуальной она является. В основе ее работы лежит принцип вторичной конвекции – нагреваются сначала предметы в помещении, а потом только воздух, а не наоборот, как при использовании обычных водяных или электрических радиаторов и полов.

Равномерное прогревание помещения
Разница между электрическими и ИК полами

Состоит инфракрасная система из медных шин (часто с серебряным покрытием) и полос углеродистого материала, которые устойчивы к высоким температурам. Нагревательный элемент (шины) ламинируется специальным полимером, который пропускает инфракрасное излучение и защищает устройство от влаги и электрических замыканий. Сетевой вывод подключается в розетку, электричество проходит через медные шины, образуя инфракрасное излучение.

Как работает инфракрасный пол мы частично разобрали, теперь перейдем к более точным данным и характеристикам установленной системы:

  • Мощность инфракрасного пола может составлять от до Вт/кв.м, она напрямую зависит от типа пленки и подбирается индивидуально.
  • Длина излучения – от 7 до 20 микрометров.
  • Температура плавления пленки – градуса, среднестатистическая температура нагревания – до 55 градусов.
  • Срок эксплуатации составляет около 15 лет.
  • Ширина рулонов – 50 и см.
  • Электромагнитное поле можно не учитывать.
  • Используется как вспомогательная система отопления и основная. Если установка инфракрасного пола осуществляется с целью отопления всего помещения, то оборудование должно покрывать % площади комнаты.

Различают 2 вида инфракрасных полов: пленочные и стержневые (фокусируем внимание на пленочных, поскольку они практичнее и дешевле). В свою очередь пленочные инфракрасные полы могут быть карбоновыми или углеродными. Существуют еще биметаллические, с покрытием из хорошо проводящего ток материала. Они дороже, но на % экономнее.

Стоимость инфракрасного теплого пола составляет от р до р, в зависимости от толщины пленки и частоты медных шин, а также от количества приобретенного товара – малый метраж продают намного дороже.  Стоимость карбонового инфракрасного пола колеблется в пределах рублей. Высокая цена обусловлена параллельным подключением стержней (перегорает один – все остальные работают).

Преимущества и недостатки инфракрасных полов

Иногда можно встретить посты о том, что ИК-полы вредны для здоровья человека, хотя ни 1 подтверждающего факта доказано не было. Напротив, ИК-излучение устанавливается в сауны, больницы, родильные дома и другие учреждения. Рассмотрим сначала преимущества инфракрасных теплых полов.

  1. ИК теплый пол не сжигает кислород в помещении. Дышать в комнате намного легче, поскольку влажность и содержание кислорода остаются высокими.
  2. Работает абсолютно бесшумно, без вибраций, не циркулирует воздух в помещении, что очень полезно, если в семье есть люди, страдающие аллергией на пыль, шерсть.
  3. Инфракрасное излучение обогревает с пользой для здоровья, это тот самый солнечный свет, убиваются болезнетворные микроорганизмы в помещении.
  4. Устанавливается под любое напольное покрытие: можно уложить плитку, паркет, линолеум или ламинат на инфракрасный пол, и он будет работать на все %.
  5. Самая тонкая система, не меняет высоту комнаты, что очень полезно при ремонте в квартире (отсутствуют пороги).
  6. Помещение прогревается равномерно, нет перепадов температуры вверху и внизу комнаты.
  7. Значительная экономия средств. Пол включается намного реже, работает только когда это необходимо и быстро повышает температуру до нужного значения.
  8. Простота монтажа – нет необходимости покрывать его стяжкой, можно уложить пол после ремонта в квартире или доме.

Инфракрасный пол под ламинатом, паркетом, плиткой и стяжкой

На сегодняшний день в Европе уже более 64% помещений используют именно инфракрасный пол как вспомогательную систему отопления и более 20% зданий эксплуатируют его как основной источник тепла. Тем не менее, небольшая «ложка дегтя» имеется и в этой бочке меда. Сейчас мы рассмотрим минусы инфракрасного теплого пола:

  • Высокий ток потребления при запуске системы. Система очень экономична, поскольку кратковременно включается сразу % площади пленки, но не каждая проводка сможет выдержать такую кратковременную нагрузку. В среднем, 10 кв.м. пленки потребляют около кВт, то есть, 25 кв.м. будут потреблять около кВт. Для современного помещения это не будет проблемой, а вот старые «хрущевки» и «сталинки» могут выдержать по паспорту только до 5 кВт. Необходимо изучать техническую документацию дома перед установкой такого пола.
  • Возникают трудности при смене зон отопления. % площади помещения остаются свободными при установке пленки, там изначально вы можете поставить мебель, но, чтобы сделать перестановку, надо учитывать расположения ИК-пола. В ином случае мебель может сильно нагреваться.
  • Высока стартовая цена материалов. Необходимо вложить немалые деньги, которые окупаются только со временем.
  • Еще один минус инфракрасного теплого пола – зависимость от электричества. Нет света – нет тепла. Если у вас нет в наличии генератора, лучше не использовать ИК теплый пол в роли основного источника тепла в помещении.

Большинство владельцев современных домов и квартир в новостройках не ощутят на себе такие недостатки, поскольку большая площадь и достаток киловатт электроэнергии в технической документации решают многое. Но как бы вы не выбирали инфракрасные полы, плюсы и минусы такой технологии являются относительными и необходимо выбирать все индивидуально.

Как уложить инфракрасный пол своими руками

Несмотря на новизну данной технологии и «высокие материи», из которых изготовлен инфракрасный теплый пол, уложить его своими руками проще, чем залить стяжку на складе. Сейчас мы рассмотрим подробную инструкцию, как не платить деньги наемным работникам и сделать все самостоятельно.

ШАГ 1: сделать расчеты площади, на которую нужно уложить теплый инфракрасный пол. Учтите, что над полами не должна находится бытовая техника, мебель без ножек и даже цветы. Нагревательные элементы не должны укладываться с напуском, закрываться плинтусами или декоративными элементами. Электропроводка должна идти не ближе, чем 5 см от пленки пола. Отступ от каминов, батарей и печей – 25 см и более. «Брать с запасом» не следует, лучше уложить немного меньше. Как правило, пол занимает от 50 до 70% площади помещения.

Вариант укладки ИК-пола вокруг мебели

ШАГ 2: укладка теплоизоляции и паробарьера. Сначала надо выровнять пол и убрать с него все колющие и режущие предметы (гвозди, шурупы, камешки и прочее). Далее укладываем отражающую пленку, сверху на нее кладем паробарьер (напуск – 25 см).

Укладка паробарьера под ИК-пол

ШАГ 3: укладываем термопленку. Самое время узнать, как уложить инфракрасный пол. Здесь главное осознать одно правило – все материалы после укладки должны лежать надписями вверх. Только тогда вы будете обогревать себя, а не потолок соседей снизу. Электромонтажные работы сводятся к простому скреплению полос инфракрасного пола между собой. Есть штатные штекеры подключения на каждой из них.

Укладка инфракрасной пленки
Контакты инфракрасного пола

ШАГ 4: поиск «косяков». Просматриваем изоляцию на скрутках полос инфракрасного провода, проверяем подключение их к сети, измеряем сопротивление. Если коротких замыканий не обнаруживается – полы будут работать правильно. Если нашли проблему – зачищайте контакт, изолируйте и проверяйте снова на наличие короткого замыкания каждую полосу и все вместе.

Измеряйте сопротивление пола

ШАГ 5: подключаем термодатчик. Головка данного устройства должна располагаться под термопленкой, ее можно приклеить скотчем к теплоизоляции под инфракрасным полом. Желательно сделать в стяжке выемку под головку датчика и сам датчик, который разместить на расстоянии 20 см от края теплого пола. Желательно засовывать его у порога, чтобы потом не забыть где он и при необходимости без проблем заменить устройство.

Изолируем зажим

ШАГ 6: проверка качества монтажа инфракрасного пола своими руками. Включаем нагрев, ждем минуты, замет кладем руку на пленку. Она должна быть абсолютно холодной, но излучать тепло, равное летнему солнечному свету. Если все работает, можно закрывать пол паробарьером с напуском от 25 сантиметров, скрепить все скотчем.

Прикоснитесь к полу для проверки

ШАГ 7: напольное покрытие. Рассмотрим установку стяжки и керамической плитки. Основной вариант – мокрая стяжка. Здесь надо взять армирующую металлическую сетку 25х25 мм, привинтить ее дюбелями по периметру инфракрасного пола и между полосами (лучше будет заранее пометить их). Далее заливается сантиметра бетона.

Использовать ИК пол можно будет только через 30 дней после проведения работ. Второй вариант – сухая стяжка по инфракрасному полу. Сверху на термопленку укладываются сухие смеси и гипсоволоконные листы согласно инструкции по монтажу данных материалов. Через 24 часа можно приступать к кладке плитки, никаких особенностей данного процесса нет.

Мокрая стяжка по ИК полу
Сухая стяжка под инфракрасный пол

Важно: старайтесь не делать сильные нагрузки на пол в процессе его установки. Также нельзя забивать дюбели или сверлить отверстия без точной разметки расположения ИК пола, чтобы его не повредить. Стержни достаточно хрупкие, а при их повреждении вся система не будет функционировать. Лучше 7 раз отмерить и 1 раз отрезать.

Основные ошибки новичков при монтаже инфракрасного пола своими руками

Перед началом работ стоит ознакомиться с этой информацией, ведь именно она может спасти вас от незапланированных расходов и поможет сделать все правильно.

  1. Укладывать ИК пол можно только на сухую и ровную поверхность, влага может привести к короткому замыканию.
  2. Пленка внахлест не укладывается и может сгореть, мощность системы надо учитывать на пике ее работы, чтобы ничего не плавилось в будущем
  3. Длина полосы не может превышать 8 метров. Если вам немного не хватает – добавьте другую или оставьте этот участок помещения.
  4. Скрутки проводов недопустимы, сразу запаситесь обжимными инструментами и битумной лентой.
  5. Соблюдайте расстояние между полосами от 2 см и более.
  6. Работа при отрицательной температуре приведет к трещинам в термопленке, она может перемерзнуть.
  7. При креплении теплого пола нельзя использовать металлические предметы (шурупы, гвозди, саморезы, скобы и прочее).

Мы разобрали, как подключить инфракрасный теплый пол своими руками и чего нельзя делать, но помните, что в любой работе лучше 10 раз проверить, а потом только сделать. Внимание – залог экономии и безопасности! Теперь посмотрим видео правильного монтажа инфракрасного пола.

Источник

Статья по теме: почему нет тяги в дымоходе газового котла

Комментировать
0
142 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
