Принцип работы крана Маевского на батарее: как пользоваться?

Во многих промышленных отраслях — автомобильных, теплотехнических, машиностроительных и др., используется технология выведения газообразного вещества из рабочего пространства, которое снижает их работоспособность. Больше всего это касается системы отопления. В современных системах отопления в промышленных, общественных или жилых  зданиях и сооружениях предусмотрено использование одного общего технологического элемента — крана Маевского. Принцип работы данного прибора заключен в устранении  не желательного воздуха из рабочей области системы и обеспечении эффективной работы систем отопления.

Содержание статьи:

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из  промышленных или бытовых систем отопления.

Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.

Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда.  Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как  спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана  происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

  • при монтаже отопительных систем;
  • при ремонтных работах с удалением из системы жидкости;
  • при установлении нового радиатора;
  • в случае подсоса воздуха в систему в процессе эксплуатации;
  • как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

 Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Устройства крана могут быть различных модификаций, но принцип работы всегда одинаков.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

На заметку: Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

  • Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
  • Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
  • Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

  • В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
  • Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
  • Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
  • Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.


В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

При выборе следует так же учитывать стойкость материала к коррозии. Множество производителей используют хромированную сталь для производства кранов, которая имеет маленький срок службы. Лучшим  материалом для деталей будет латунь и нержавеющая сталь.

Как установить кран Маевского

Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.

На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.

В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.

Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.

Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.

При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.

Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.

Особенности эксплуатации

Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой  повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

На заметку:  Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка  WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного  периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.

Кран Маевского цена

Сейчас рынок сантехники представляет множество видов крана Маевскго. Есть отечественные и импортные производители, а также используется различный материал и комплектующие.

Имеется и металлические и пластиковые краны на любой вкус.

Цена будет зависеть от таких показателей, как:

Стоимость крана начинается от тридцати рублей.

Применение крана Маевского для чугунных радиаторов

В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.

Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.




Источник

Автоматический воздухоотводчик для отопления — устройство, предназначение, типы

См. также: торфяные брикеты или дрова что лучше

кран Маевского, принцип работы

Воздухоотводный кран Маевского, принцип работы устройства

Кран Маевского

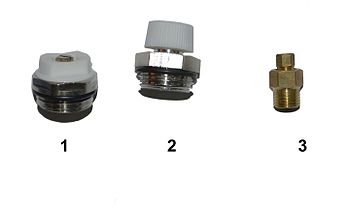

Разновидности кранов Маевского:
1. Кран Маевского под инструмент (импортный тип);
2. Кран Маевского под руку (импортный тип);
3. Отечественный вид крана Маевского;

Кран Мае́вского — устройство для выпуска воздуха из радиаторов центрального водяного отопления, открываемое при помощи специального ключа или отвёртки.

Другое название крана Маевского — кран для спуска воздуха СТД 7073В (по ТУ 36-710-82).

В процессе подпитки теплоносителем в систему отопления проникает определённое количество растворённого в воде воздуха (иногда более 30 г/т), способного в местах с низкой скоростью воды и низким давлением выделяться в виде пузырьков, которые, накапливаясь, могут создавать воздушные пробки, препятствуя циркуляции теплоносителя[1]. Присутствие в системе отопления некоторых металлов (например, алюминия) способствует выделению из воды водорода. Как правило, воздухом система заполняется при длительных простоях, и в процессе заливки его необходимо вытеснить водой. Во всех случаях воздух или накопившиеся газы удаляют через воздухоотводчики, устанавливаемые в верхних точках системы, в том числе в отопительных приборах.

Для удаления воздуха из радиаторов часто применялись обычные водопроводные краны, но у потребителей (особенно не имеющих ГВС) при этом возникает большой соблазн использовать их для разбора воды на бытовые нужды, что в закрытых системах теплоснабжения недопустимо. Кран Маевского сконструирован так, что открыть его без специальных инструментов сложно, а брать из него воду неудобно.

Название «кран Маевского» является общеупотребительным, но не закреплено в ГОСТ или СНИП (из официальных документов употребляется только в некоторых сметных нормативах[2]), поэтому в учебных пособиях данное устройство обычно называется «радиаторным игольчатым воздушным клапаном»[1].

Конструкция[править | править код]

Основу крана Маевского составляет запорный клапан игольчатого типа. Рабочий орган клапана перемещается винтом с четырёхгранной головкой (под специальный ключ) с прорезью под шлицевую отвёртку. Пробка с клапаном, в свою очередь, вворачивается в отверстие диаметром ½» (Ду 15) в верхней части радиатора (напротив верхнего присоединения воды и/или термоголовки). Между головкой винта и зоной вокруг штока клапана, откуда жидкость может вытекать при открытии крана, устанавливается пластиковый кожух с выпускным отверстием ⌀ 2 мм, который может вращаться вокруг горизонтальной оси (в других конструкциях отверстие делается непосредственно в грани латунной гайки клапана)[1].

Способ применения[править | править код]

О наличии воздуха в радиаторе свидетельствует снижение его температуры при высокой температуре в сети и, соответственно, похолодание в помещении. Воздух из радиатора может иногда быть удалён и без открытия воздушного крана, если скорость потока воды достаточна, чтобы его вынести (например, можно попытаться установить максимальную температуру на термостате, если он есть). Если это не помогает, клапан поворачивают до того, как становится отчётливо слышно шипение выходящего воздуха. Когда весь воздух по возможности удалится, из крана потечёт вода; для её сбора можно использовать тряпку или специальный сосуд, совмещённый с ключом[3][4].

Альтернатива[править | править код]

Водоразборные краны[править | править код]

Преимущества: водоразборные краны легче найти в хозяйстве[что?], в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Удаление воздуха через резьбу[править | править код]

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная[4].

Альтернативы, не требующие обслуживания[править | править код]

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. В таких случаях применяются:

Системы отопления, исключающие накопление воздуха в радиаторе[править | править код]

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху[П 1], воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке)[1], и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако финансовые затраты на трубы при этом сильно возрастают.

Автоматический воздухоотводчик[править | править код]

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

История[править | править код]

Согласно исследованиям историков-любителей теплотехники[5], в 1931 году постановлением Госплана номер 13 было определено: «При низовой разводке не делать воздушных труб, а ставить воздушные краники при радиаторах». Через эти краники население домов активно разбирало воду, что в большинстве случаев недопустимо по санитарным и техническим причинам. Кран Ч. Б. Маевского,[П 2] усложняющий незапланированный разбор воды, был разработан и внедрён в 1933 году. Более глубокими исследованиями [чьими?] было установлено, что до этого в конце 1931 года монтёр (сантехник) С. А. Роев (Минск) разработал и внедрил воздушные краны своей конструкции. Они состояли из двух деталей с прокладкой между ними. В отопительный сезон1932 года они были испытаны и получили признание. Кран Ч. Б. Маевского отличался от этого устройства способом герметизации деталей: у Маевского применено соединение «конус в конус», ключ у Маевского (Роева?) был крестообразной формы, а в остальном это было аналогичное устройство[источник не указан 3059 дней].

См. также[править | править код]

Примечания[править | править код]

  1. ↑Воздух не будет накапливаться в радиаторе, из которого вода удаляется через верхнюю пробку, но такое направление потока ухудшает условия работы отопительного прибора, и потому по возможности его избегают.
  2. ↑Советский инженер и изобретатель, совместно с П. И. Степиным обладатель свидетельств об изобретении на чугунный секционный котёл (1932)[6] и радиатор[7]

Источники[править | править код]

Источник

Кран Маевского

См. также: дымоход из стальной трубы

кран Маевского, принцип работы

Кран Маевского

Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.

Читайте в статье

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

  • Разгерметизация труб в процессе ремонтных работ стояка или батарей.
  • Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.
  • Если произошло повреждение в местах соединения отдельных частей конструкции.
  • Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

  1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
  2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
  3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.
  1. Всё, можно вворачивать краник в готовое отверстие.

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

  1. Сливаете всю воду.
  2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
  3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

  • В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.
  • Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
  • Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
  • Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Альтернативные варианты замены

  • Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.
  • Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
  • В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
  • При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.
