коллектор отопления: виды, устройство, монтаж своими руками

Коллекторная система отопления двухэтажного дома

Пожалуй, коллекторная система отопления — это наиболее эффективный способ обогрева любого дома, независимо от количества этажей и комнат. Такую схему еще нередко называют лучевой, так как она, в отличие от других систем отопления, имеет довольно сложную (на первый взгляд) разводку, состоящую из нескольких отдельных ниток (лучей), хотя ее можно смонтировать и самостоятельно, если знать принцип функционирования контура.

Что она собой представляет, какие дает преимущества – с этими и другими вопросами мы детально и разберемся в данной статье.

Но сначала уточнимся с определениями. Для отопления жилых строений используются различные схемы, поэтому неспециалисту в этой области довольно сложно понять суть вопроса, если оперировать лишь спец/терминами.

Что такое коллектор? Данным словом обозначаются различные технические изделия. Применительно к системе обогрева – это устройство, с помощью которого обеспечивается регулирование объема теплоносителя, поступающего в ту или иную нитку контура.

Недостатком других схем отопления является неравномерность прогрева радиаторов по всей длине трассы, неоправданные теплопотери и ряд других. Но главный минус – отсутствие возможности изменения степени нагрева батарей (а в ряде случаев, и их полного отключения) без вмешательства в работу котельного оборудования, то есть изменения режима его работы.

Следует сразу отметить, что система отопления двухэтажного дома с использованием коллекторов – это не что-то особенное. Применение таких теплотехнических устройств может быть комплексным, независимо от того, по какой схеме смонтирован присоединенный контур.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

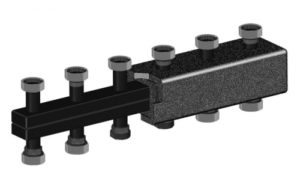

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

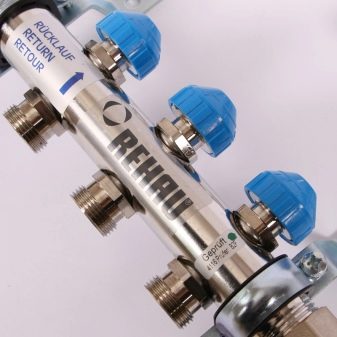

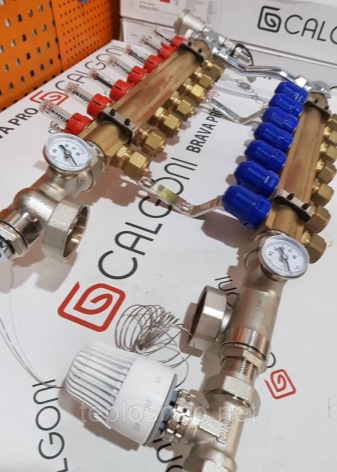

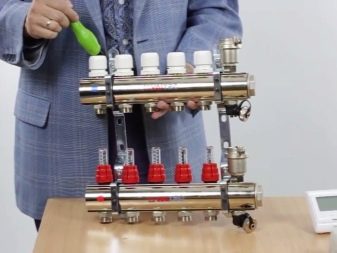

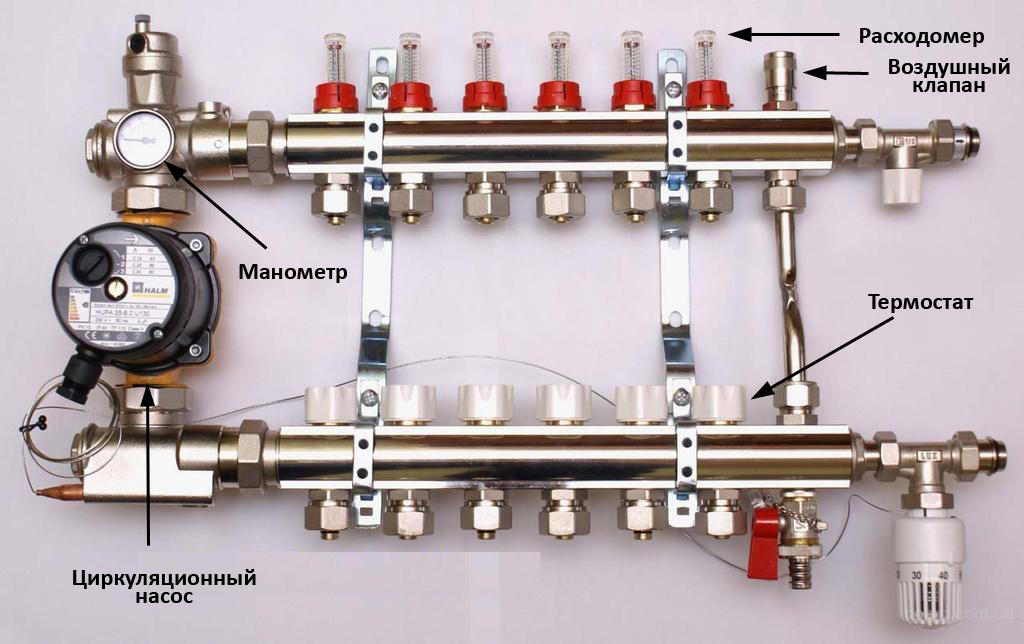

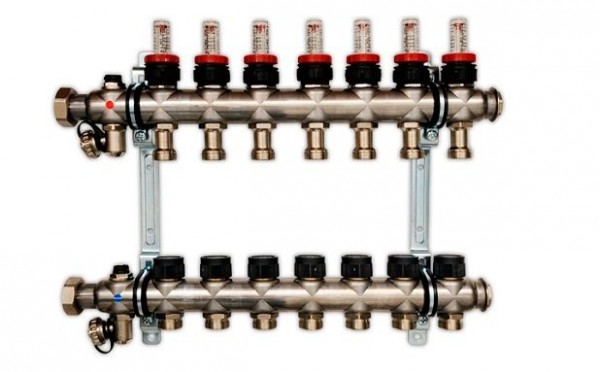

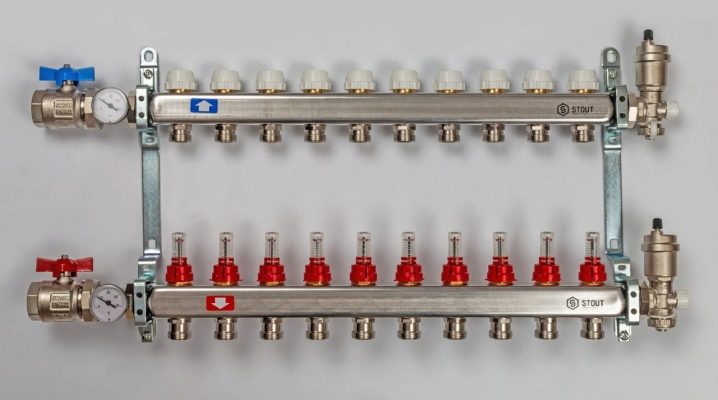

На фото ниже – коллектор со встроенными расходомерами.

Принцип работы коллектора

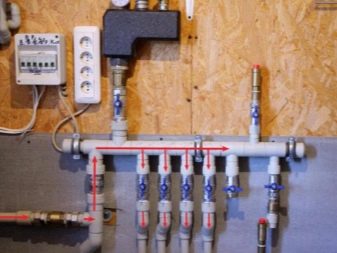

В него подается теплоноситель, который по системе труб поступает от котла. На устройстве есть несколько патрубков, которые являются входами и выходами для подключаемых контуров. Этим обеспечивается их независимое снабжение (развязка) тепловой энергией, что и позволяет производить ее дозирование (регулирование) по отдельно взятой нитке.

Схемы отопления (варианты)

Какие обогревательные приборы подключать, их тип и количество, места расстановки коллекторов – это определяется еще на этапе проектирования всей отопительной системы. Здесь единой рекомендации не существует. Применительно к строению в 2 этажа можно поставить или 1 «многоканальный» коллектор, или 2 – 3 менее функциональных.  Конкретная схема выбирается исходя из количества комнат и потребителей тепловой энергии.

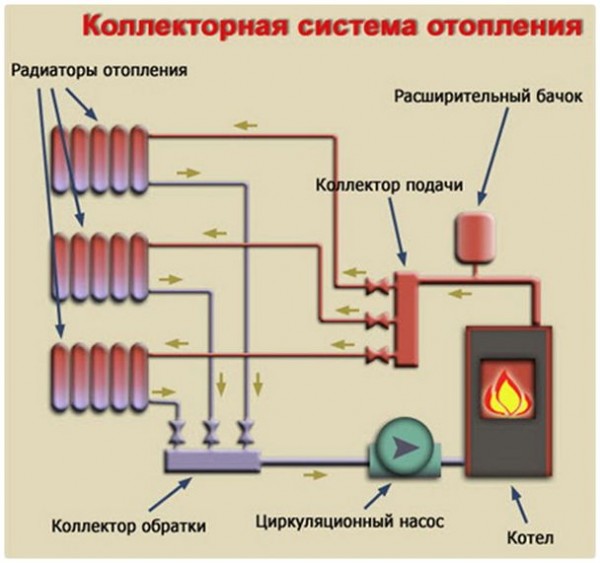

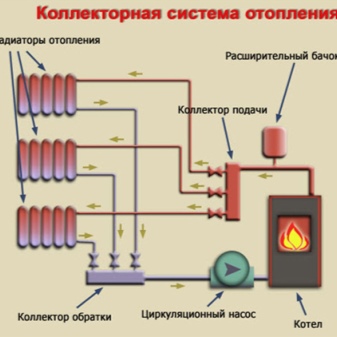

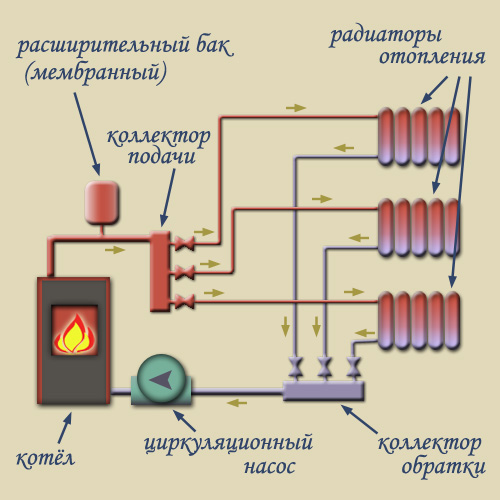

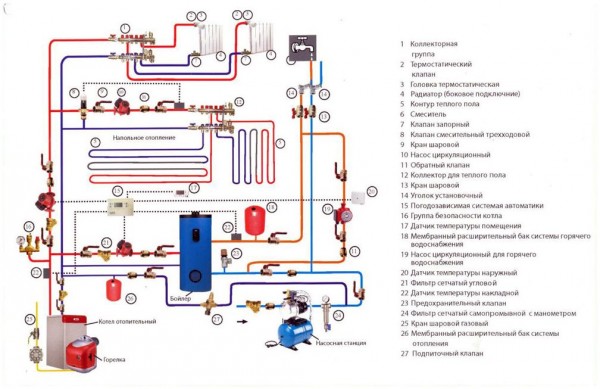

В упрощенном виде, для большей наглядности, ее можно представить так:

Порядок расстановки и схема подключения радиаторов отопления – это уже отдельные вопросы. Коллекторная схема позволяет обустроить систему различного типа и любой конфигурации. Например, с отоплением подсобного строения (теплицы), с подогревом полов.

Достоинством коллекторных систем является возможность регулировать степень обогрева каждой комнаты индивидуально. Это позволяет не только снизить общие расходы на отопление, но и сделать проживание в доме более комфортным. Например, поддерживать температуру в жилых помещениях на уровне 24 ºС, а в подсобных – несколько меньшем. Что касается комнат на цокольном этаже, которые используются в качестве кладовок, то можно снизить и до +5 ºС, чтобы только избежать промерзания стен.

 Недостаток коллекторной системы отопления – высокая стоимость монтажа. Ведь если прокладывать несколько отдельных ниток, то возрастает расход труб и материалов (утеплителя, герметика и так далее).

Распределительный коллектор отопления своими руками, система и разводка

Сегодня многие владельцы загородных домов все чаще отдают свое предпочтение именно коллекторной системе отопления и ее разнообразным вариациям. И это недаром, ведь здесь подающие и обратные трубопроводы спрятаны в пол, сам коллектор находится в подвале или в центре дома. Да и сделать распределительный коллектор отопления своими руками – это не так-то и сложно.

Коллекторная система отопления

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Перед тем, как сделать гребенку для отопления, вы должны изучить всю необходимую информацию о составляющих системы.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

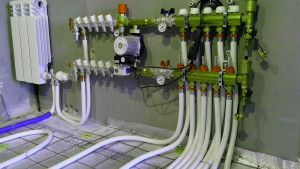

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Рекомендуем к прочтению:

Виды коллекторного отопления

Коллекторная система отопления двухэтажного дома может быть выполнена применительно к разным системам:

  • Отопление батареями. Подключение может быть произведено – боковое, с внутренней циркуляцией, диагональное, верхнее и нижнее. Обычно применяется нижнее подключение, при нем можно хорошо использовать металлопластиковые и полипропиленовые трубы. Исполнение подобной системы подключения делается под плинтусом или под полом.

Коллекторная радиаторная система отопления

  • Теплый пол. Если грамотно рассчитать систему теплоснабжения, то можно, в принципе, обойтись и без батарей отопления. Так, тепловые кольца замыкаются и прячутся в пол. Как правило, данная система не носит характер основной, но в настоящее время она довольно популярна.

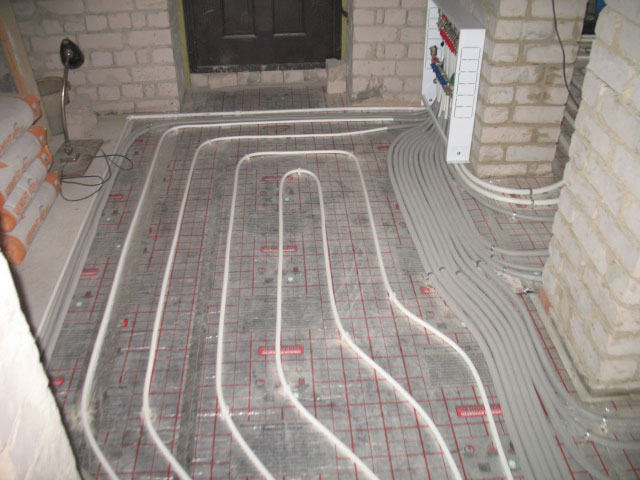

Теплый водяной пол

  • Солнечная энергия. Достаточно необычный способ. Излучение, которое происходит от солнца в ясную погоду, составляет 1.2 кВт на 1 квадратный метр. Так, если будет ясная погода, то за сутки можно из одного метра квадратного получить 10 кВт-часов энергии. Именно благодаря таким расчетам и появились солнечные коллекторы. Они бывают воздушными (парниковый эффект), подвижными (слежение за солнцем), плоского типа, трубчатыми, трубчатыми вакуумными, солнечные концентраторы.

Отопление с помощью солнца

Распределительный коллектор

Коллекторная разводка отопления характеризуется следующими свойствами: от коллектора к каждому отопительному прибору ведется две трубочки – прямая и обратная. В сущности, коллектор – это прибор, который собирает воду при водяном отоплении.

Он имеет встроенную вентильную вставку, которая гидравлически настраивает для пробного запуска системы. В такие коллекторы входят: термометр, шаровые краны, переходники, концевые секции для сливания воды и спускания воздуха, заглушки и кронштейны.

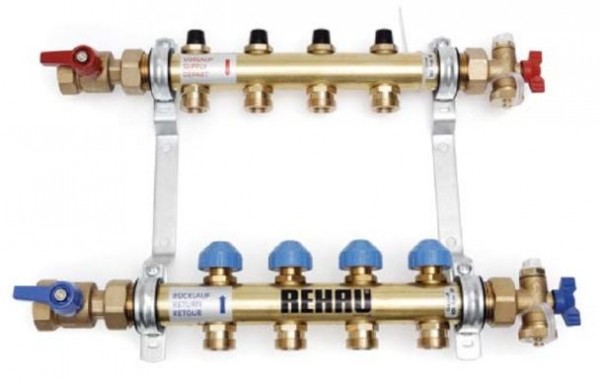

Распределительный коллектор отопления

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Рекомендуем к прочтению:

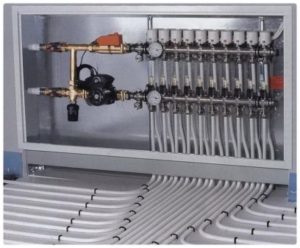

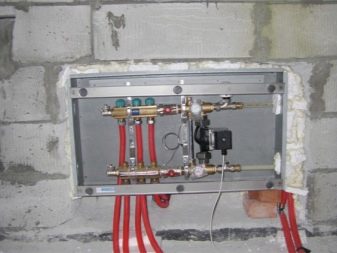

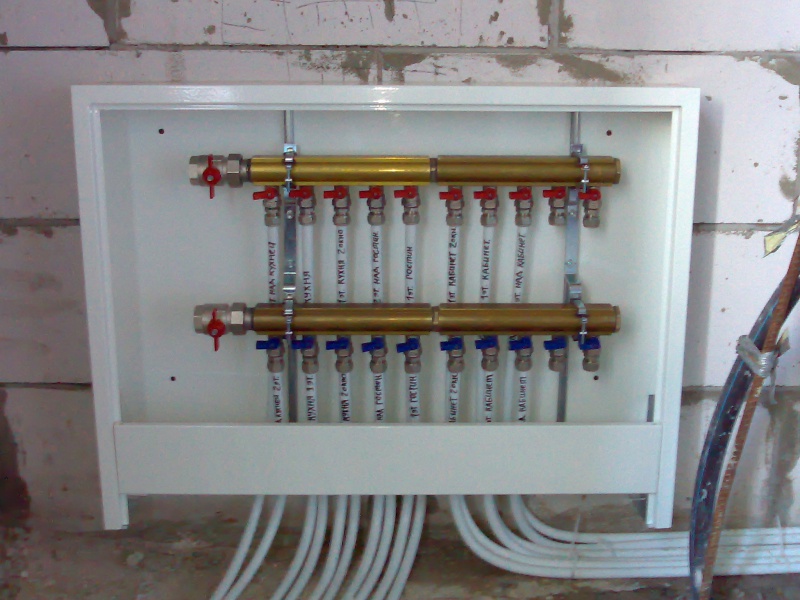

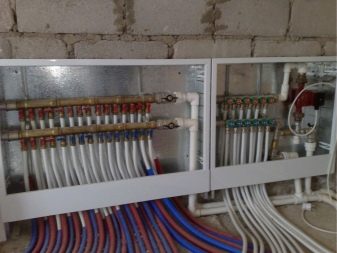

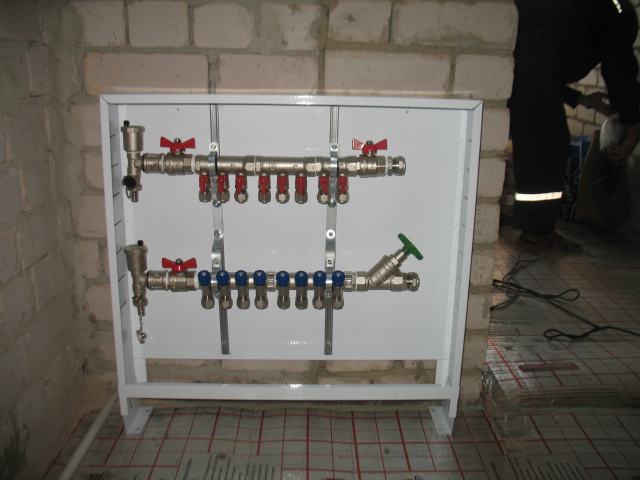

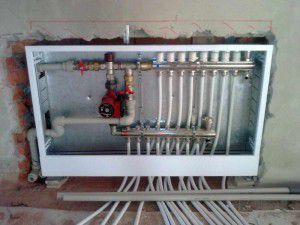

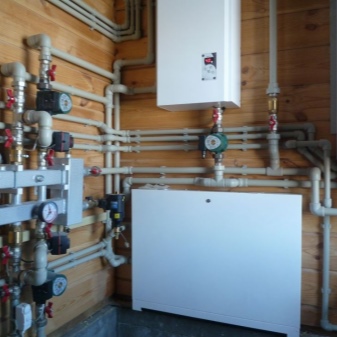

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

Когда вы планируете, как сделать коллектор для отопления, обязательно учитывайте, что она будет работать только с насосом циркуляции и вам нужно будет много труб, так как к каждому радиатору должна быть своя подводка.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

Рекомендуем: как нарисовать изразец

коллектор отопления: виды, устройство, монтаж своими руками

Коллектор отопления

Изготовление коллектора для отопления своими руками: обзор видов, способы расчета и рекомендации по монтажу конструкции

Равномерное тепловое распределение является одной из определяющих задач при проектировании системы отопления. Для ее решения можно применять ряд методов. Однако наиболее продуктивным остается коллектор для отопления дома своими руками: схемы, разновидности и правильный монтаж помогут реализовать это на практике.

Особенности коллекторного отопления

Основная разница между коллекторным и традиционным способом распределения теплоносителя является разделение потоков по нескольким независимым каналам. При этом применяются различные виды коллекторов отопления, отличающиеся комплектацией и размерами.

Коллекторное отопление

Конструкция распределительной гребенки (именно так иногда называют сварной коллектор для отопления) довольно проста. В трубе квадратного или круглого сечения устанавливают несколько патрубков, которые подключаются к отдельным контурам отопления. Сам коллектор соединен с центральным трубопроводом.

В дальнейшем с помощью запорной арматуры можно регулировать уровень притока теплоносителя в отдельные контура теплоснабжения. При этом можно сделать распределительный коллектор отопления своими руками, либо приобрести уже готовую конструкцию.

Эксплуатационные особенности теплоснабжения с помощью распределительной гребенки заключаются в следующем:

  • Равномерное гидравлическое и температурное распределение. Даже самый простой кольцевой коллектор отопления на два или четыре контура сможет эффективно стабилизировать систему;
  • Регулировка режимов работы теплоснабжения. Это осуществляется с помощью специальных компонентов – расходомеров, смесительных узлов и терморегуляторов. Но перед их установкой необходим правильный расчет коллектора для отопления;
  • Ремонтопригодность системы. Для проведения ремонтных или профилактических работ не нужно отключать все теплоснабжение в доме. Достаточно предварительно установить коллектор отопления с расходомерами и с помощью запорной арматуры перекрыть поток горячей воды в определенный контур.

Но отопление с помощью коллекторов имеет ряд недостатков. Прежде всего это увеличенный расход труб. Рост гидравлического сопротивления компенсируется установкой циркуляционного насоса. Он монтируется на каждую распределительную гребенку в системе. Также стальной коллектор для отопления можно применять только для закрытых систем.

Коллекторное распределение теплоносителя актуально для домов с большой площадью. Таким способом компенсируется постепенное остывание горячей воды, свойственное для классических двухтрубных и однотрубных схем.

Виды коллекторов для отопления

Прежде чем сделать коллектор системы отопления своими руками необходимо определиться с его функциональной нагрузкой. Эта конструкция может быть установлена в нескольких местах теплоснабжения. От этого будет зависеть ее комплектация, габаритные размеры и уровень автоматизации работы.

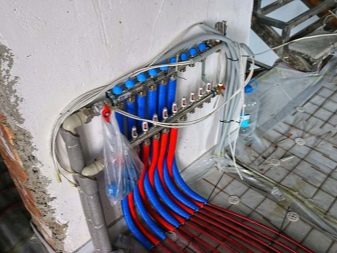

Коллектора в системе теплый пол

До того как собрать коллектор отопления, выполняется его расчет, определяется место установки. Фактически для работы системы необходимо две конструкции. Гребенка от подающей трубы распределяет горячий теплоноситель по контурам отопления. Обратные полипропиленовые коллекторы для отопления являются точкой сбора остывшей воды для ее дальнейшей транспортировки в теплообменник котла.

Самодельный коллектор отопления может понадобиться в двух случаях – для системы водяного теплого пола или при организации традиционного теплоснабжения с радиаторами. Они отличаются габаритами и комплектацией:

  • Гребки для котельной. Для этого применяют сварные коллектора для отопления, изготавливаемые из труб большого диаметра до 100 мм. В подающей гребенке монтируют циркуляционные насосы и регулирующую арматуру. Для комплектации обратного кольцевого коллектора отопления используют отсекающие шаровые краны;
  • Гребенки для теплого пола. Помимо вышеописанных компонентов используется смесительный узел. Он позволяет сэкономить расход теплоносителя. Дополнительно рекомендуется применение коллектора отопления с расходомерами.

Для каждого варианта предусмотрена своя схема установки и правила эксплуатации. Корректный монтаж коллектора отопления выполняется только после детального расчета всех параметров теплоснабжения. Еще одним отличием является количество установленных циркуляционных насосов. В гребенке для котельной ими комплектуется каждый контур. Для локального вида коллекторов отопления в системе теплого пола предусмотрен монтаж только одного насоса.

Материал изготовления гребенки может отличаться от трубопроводов. Корректное подключение коллектора отопления в этом случае делается с помощью специальных переходников.

Расчет отопительного коллектора

Перед самостоятельным изготовлением распределительной гребенки необходимо выполнить расчеты ее основных параметров. К ним относятся длина, сечение подключаемого патрубка и количество контуров теплоснабжения. При этом расчет распределительного коллектора отопления можно сделать самостоятельно, либо использовав специализированные программы.

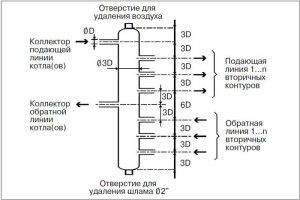

Правила 3-х диаметров

Главным условием является соблюдение гидравлического баланса в конструкции. В распределительном коллекторе отопления своими руками пропускная способность подключаемого патрубка должна быть равна сумме таких же характеристик контуров отопления. На практике этого можно достигнуть суммировав сечения патрубков. Результат должен быть равен сечению основной трубы, которая подключается к подающей магистрали. Таким образом можно уменьшить вероятность разбалансировки системы.

Для оптимизации места зачастую изготавливают коллекторы системы отопления своими руками в едином корпусе. Это позволяет снизить трудоемкость работ, а также способствует лучшему функционированию теплоснабжения. Однако при этом минимальное расстояние между подающей и обратной трубой должно составлять шесть диаметров.

Для дальнейших расчетов коллектора для отопления можно использовать правила 3-х диаметров. Оно заключается в выполнении следующих условий:

  • Расстояние между входной выходной группами гребенки должно составлять 6 диаметров;
  • Сечение стального или полипропиленового коллектора для отопления равно 3-м диаметрам подключаемого к системе патрубка;
  • Удаленность контуров отопления равно 3-м диаметрам;

Также важно правильно выбрать циркуляционный насос. В первую очередь это касается его производительности. Перед монтажом коллектора отопления рассчитывается удельный расход воды в системе и согласно полученным результатам выбирается насос. Для сложных схем с несколькими коллекторами эту процедуру следует делать для каждого контура в отдельности и всей системы в целом.

Для изготовления самодельного коллектора отопления можно использовать трубы с квадратным, прямоугольным или круглым сечением. Это не повлияет на работу конструкции, и не увеличит гидравлическое сопротивление. Его компенсирует работа циркуляционного насоса.

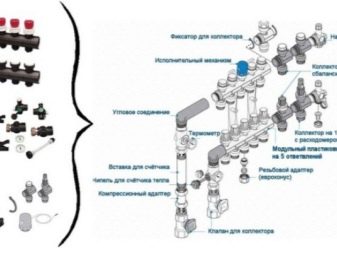

Комплектация коллекторов отопления

После выполнения расчета необходимо подобрать соответствующую комплектацию для распределительной гребенки. Для того, чтобы правильно собрать коллектор отопления следует заранее позаботиться о требуемых элементах.

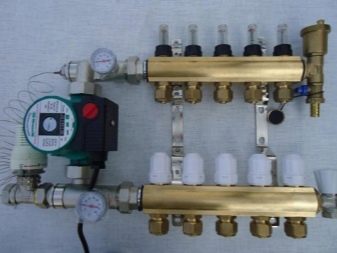

Коллектор с минимальной комплектацией

В минимальном наборе для стального коллектора отопления достаточно установить запорную арматуру. Но в этом случае возникнут трудности с регулировкой мощности отельных контуров отопления.

Поэтому в подающую гребенку для котельной монтируют краны со штоком, с помощью которых можно плавно регулировать подачу теплоносителя. Дополнительно на обратную гребенку устанавливают расходомеры.

При расчете распределительного коллектора отопления для водяного пола учитывают другую схему комплектации. Она должна состоять из следующих элементов:

  • Регулировочный клапан. Монтируются на патрубки магистралей. С его помощью можно частично или полностью оставить приток горячей воды. При изготовлении коллектора системы теплоснабжения своими руками рекомендуется использовать автоматические модели, аналогичные терморегуляторам;

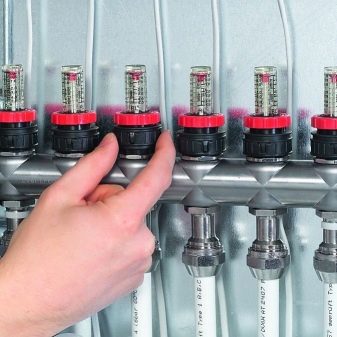

  • Расходомеры. Эти компоненты устанавливаются на обратную гребенку. Их функции схожи с регулировочными клапанами. Разница в работе коллектора теплоснабжения с расходомерами заключается в ограничении притока теплоносителя в обратную трубу;

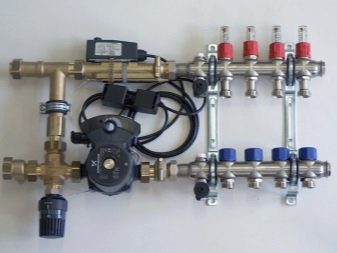

  • Смесительный узел. Обязательный компонент для водяного теплого пола. Он смешивает потоки горячей и остывшей воды, тем самым оптимизируя температурный режим работы теплоснабжения.

Несмотря на отличия, все виды коллекторов для отопления обладают одним общим свойством – обеспечивают стабильную работу системы. Изготовить подобную конструкцию можно самостоятельно, либо приобретя уже готовую заводскую модель. Последний вариант приемлем в том случае, если кольцевой коллектор теплоснабжения необходим для системы теплого пола. При организации отопления с помощью гребенок лучше всего изготовить их своими руками. Таким образом можно адаптировать конструкцию под конкретные параметры теплоснабжения.

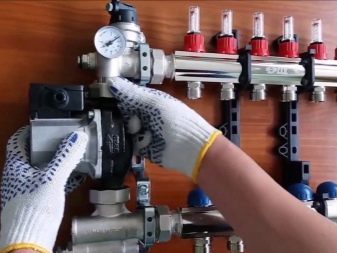

Во время сборки коллектора отопления можно использовать сервоприводы, которые подключаются к электронному блоку управления. С их помощью работа системы будет происходить в автоматическом режиме.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

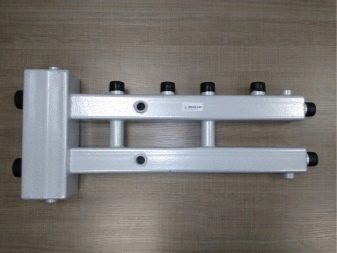

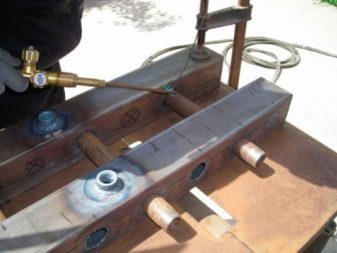

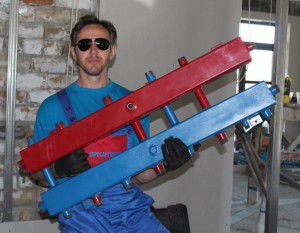

Процесс изготовления сварного коллектора

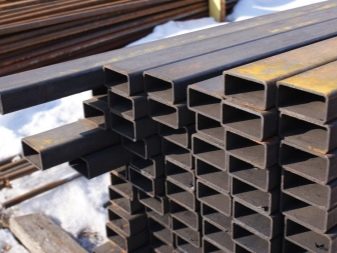

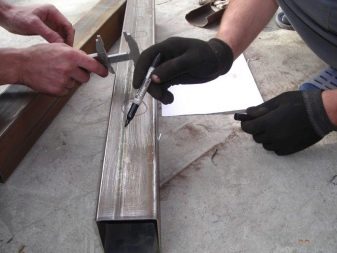

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги. В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

  1. Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
  2. Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
  3. Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

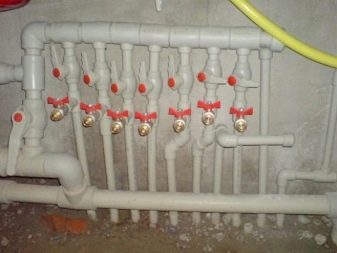

При изготовлении полипропиленовой гребенки желательно использовать трубы большого диаметра. Они должны иметь армирующий слой. В противном случае возможна температурная деформация.

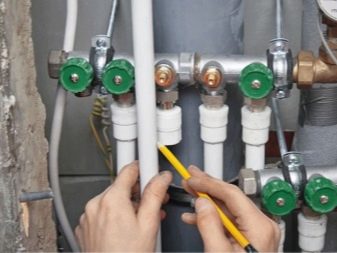

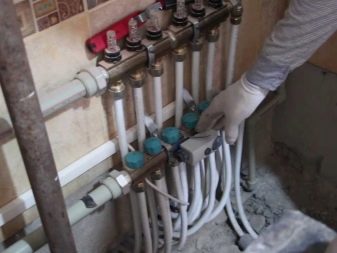

Монтаж коллектора в систему отопления

Перед установкой коллектора отопления еще раз проверяется его герметичность и надежность. Монтаж выполняется по заранее составленной схеме. Условия подключения конструкции к системе отопления зависят от материала изготовления гребенки.

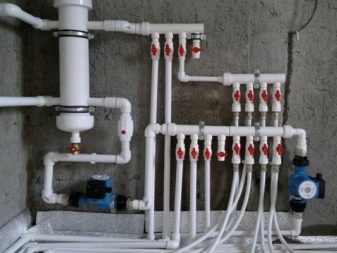

Самодельный распределительный коллектор

Важно не только правильно сделать конструкцию, но и выполнить грамотное подключение коллектора отопления. Технология монтажа зависит от типа используемого оборудования. Помимо соблюдения уровня во время установки необходимо учитывать следующие нюансы:

  • Электрические и газовые котлы. Они подключатся в верхние или нижние патрубки;
  • Циркуляционный насос. Он устанавливается только с торца конструкции;
  • Контуры отопления. Подсоединяются в верхней или нижней части коллектора;
  • Баки косвенного нагрева и твердотопливные котлы устанавливаются только в боковой части.

Для системы теплого водяного пола обязательно предусматривают защитный короб, в котором будет находиться коллектор. Без него возрастает вероятность повреждения отдельных компонентов.

Следует помнить, что даже при небольших нарушениях в процессе изготовления коллектора повышается шанс неправильной работы системы отопления. Поэтому после установки гребенки рекомендуется провести ряд пробных запусков отопления, чтобы своевременно выявить явные и скрытые недостатки системы.

В видеоматериале можно ознакомиться с примером самодельного коллектора отопления:

Оценка статьи:

Загрузка…
Источник

Лучевая система отопления

Еще по теме: печка буржуйка в гараж

коллектор отопления: виды, устройство, монтаж своими руками

Виды и способы подключения распределительного коллектора отопления

Коллекторы для отопления: разновидности и правила установки

Самое важное условие надлежащего функционирования отопительной системы – полноценный обогрев всех помещений в доме. Гораздо проще от одного котла отвести потоки воды в разные комнаты, чем в каждой монтировать новый котел. Именно для распределения тепла и служит коллектор, с помощью которого также можно контролировать температуру.

Устройство и предназначение

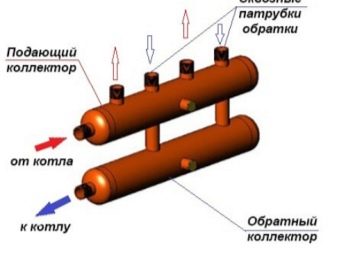

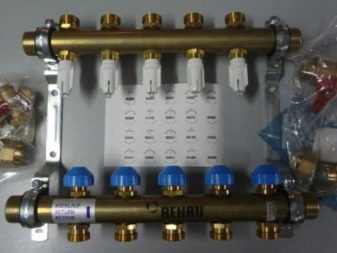

Коллектор представляет собой объемную гребенку.

Он работает так:

  • внутрь поступает вода;
  • через специальные выходы она разносится по трубам.

Аналогичным образом работает коллектор, собирающий охлажденную воды из нескольких труб в одну и в дальнейшем перенаправляющий ее в общий котел. К такой группе в сборе можно подключить разные отопительные приборы, независимо от их технических параметров.

Размер распределительного коллектора зависит от количества контуров – труб, присоединяющихся к нему. В подавляющем большинстве случаев самое большое количество контуров – 12. Коллектор тогда состоит не из одной гребенки, а из двух – по 6 контуров на каждой. Если необходимо получить большее число контуров или единичную, а не парную гребенку, то некоторые производители занимаются изготовлением коллекторов на заказ.

Принцип работы

Отопительный узел можно подключать и к классическим радиаторам, и к «теплым полам». Разница будет заключаться лишь в расположении коллектора, а не в принципе работы. Так, в любом случае коллекторная система служит для распределения потоков воды по всем отопительным приборам, и достигается это путем своеобразного строения коллектора и подключения к нему в дальнейшем труб.

Важным ограничением является необходимость в возможности сохранения температуры. Она не должна существенно изменяться, попадая в трубы. Например, для системы «теплый пол» достаточной окажется температура 40-50 градусов, а для радиаторов – 70-80 градусов. Коллектор должен быть рассчитан на температуру не ниже подходящей. При подключении одновременно и к радиатору, и к «теплым полам» должна быть возможность разбавить горячую воду холодной или иным образом снизить температуру внизу, не воздействуя при этом на общий поток.

Достоинства

Коллекторный метод имеет своих поклонников как среди профессионалов, так и среди обывателей.

Это связано с положительными особенностями, которые гарантирует такой способ отопления.

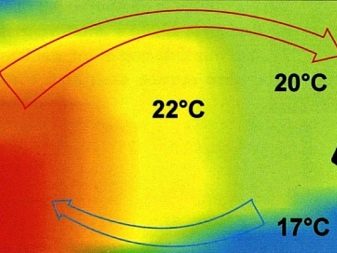

  • Тепло распространяется равномерно. Априори положено, чтобы температура, поступая в трубы из коллектора, не падала. В связи с этим достигается равномерный прогрев и поддержание температуры во всех приборах, подключенных к системе. При этом всегда есть возможность понизить температуру, если это необходимо.

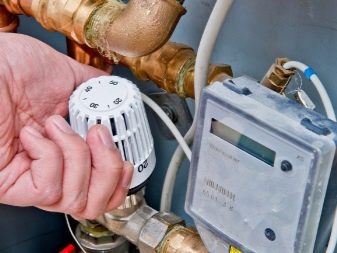

  • Возможность настройки. При желании можно не только регулировать температуру, но и полностью отключать какое-либо из ответвлений. Например, если в одной из комнат не нужен обогрев, то можно просто отключить радиатор, тем самым предотвратив холостую отдачу тепла. Это особенно удобно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда пользуетесь всеми комнатами. Регулировка осуществляется из коллекторного шкафа.
  • Простота ремонта. Если какая-либо из деталей системы сломается, вам не придется отключать всю систему (речь не идет о поломке самого коллектора). Достаточно будет перекрыть подачу тепла в поврежденное ответвление.
  • Эстетическая привлекательность. Подключая коллектор, вы получаете возможность расположить трубы где угодно, а не только над радиатором. Многие пользуются этим обстоятельством и делают трубы скрытыми, пряча их под плинтус или за фальшстену.

Недостатки

Помимо всех перечисленных достоинств, гидроколлектор имеет и недостатки.

  • Высокая цена. Даже выбрав модель у не самого именитого производителя, вы все равно основательно потратитесь, поскольку тепловые коллекторы делают из высокопрочной стали. Установка обычных труб обходится во много раз дешевле. Но также стоит помнить и о том, что придется приобретать дополнительную фурнитуру, которая тоже довольно дорогая.

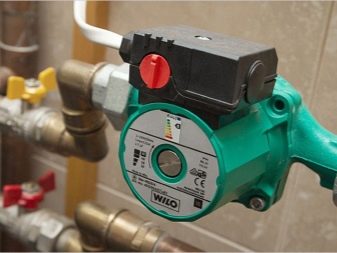

  • Обязательное условие – наличие циркулярного насоса. Любые коллекторные системы работают только с ним. Это сильно повышает затраты на электроэнергию.
  • Большое количество труб. Коллекторная система подразумевает наличие ответвлений для каждого отопительного прибора. Следовательно, количество труб вырастет согласно количеству тепловых приборов. Для многих оказывается затруднительно произвести монтаж подобной системы, не говоря уже о том, что это довольно затратное по времени занятие.

Все перечисленные нюансы являются резонным основанием задуматься по поводу обоснованности установки коллектора для отопления, особенно если речь идет о многоквартирном доме.

Виды

На сегодняшний день существует большой выбор всевозможных коллекторов. Они различаются не только по техническим особенностям, но и по типу разводки и по материалам. Каждый современный аппарат снабжен воздухоотводчиком, предназначенным для стравливания воздушных пузырьков, из-за которых эффективность отопления сильно снижается.

По техническим характеристикам тепловые коллекторы делятся на пять видов, причем некоторые из них подходят только для монтажа специалистами. Необходимо принимать во внимание этот факт, прежде чем остановить свой выбор на какой-либо из разновидностей. И также нужно помнить, что возможны комбинированные варианты, объединяющие в себе два и более вида. В таком случае речь идет о гидравлических системах.

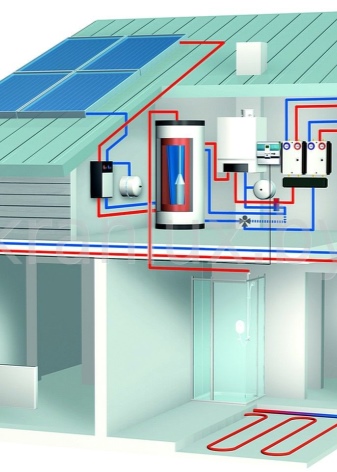

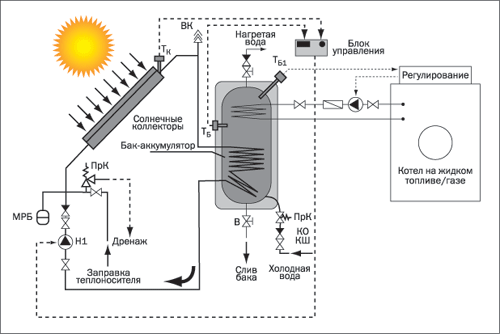

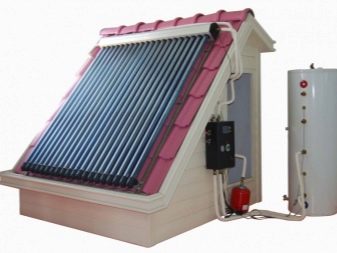

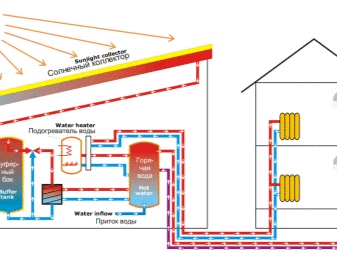

Солнечный

Что интересно, солнечные коллекторы, позволяющие сэкономить значительные средства на электроэнергии, работают не только в погожие ясные дни, но и в ненастные, пасмурные. Под открытым солнцем они могут нагреваться до 80-90 градусов – температуры, практически равной температуре подающего котла.

При должной сноровке солнечный коллектор можно изготовить самостоятельно, вооружившись инструментами и материалами. К покупке готовые модели, работающие от солнечного тепла, предлагаются крайне редко. Ни у одной именитой фирмы в арсенале таких моделей нет.

Такие коллекторы являются вакуумными.

Передача тепла происходит не посредством воды, а с помощью антифриза.

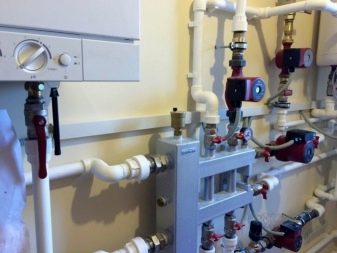

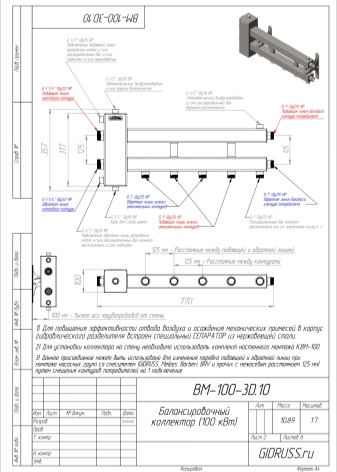

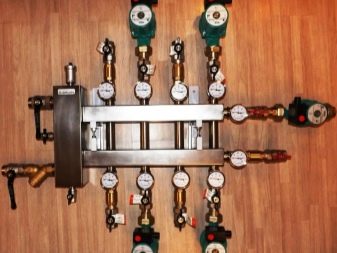

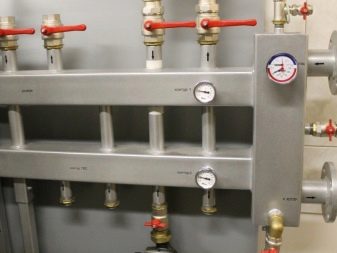

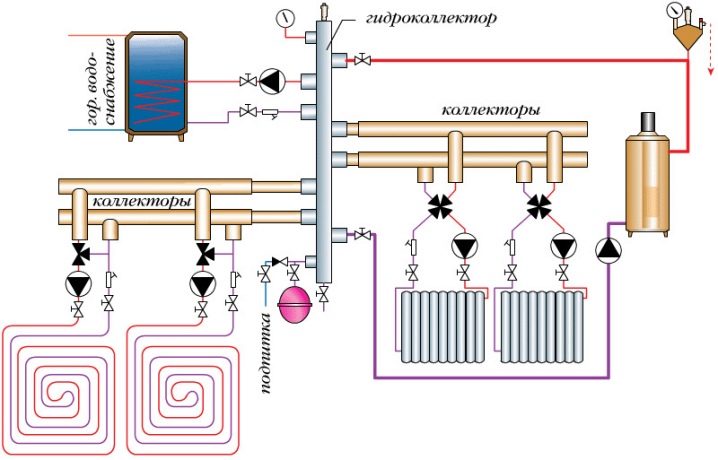

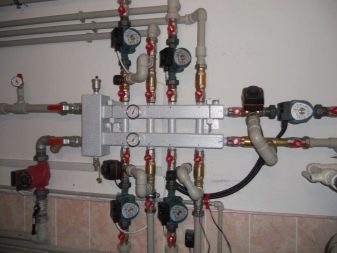

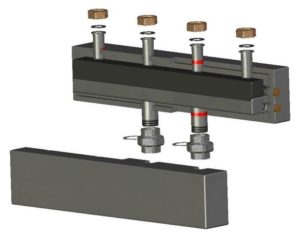

Гидрострелка

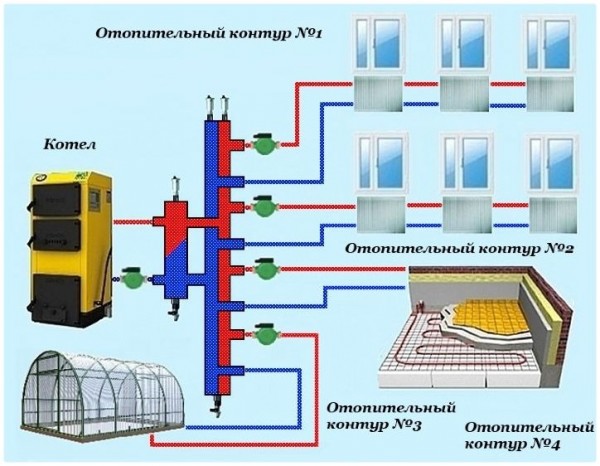

Когда говорят о коллекторах с гидрострелкой, имеют в виду распределитель потоков. Подобные дополнения нужны, если подразумевается большое количество ответвлений и контуров. В основном такие ситуации встречаются на больших объектах.

Гидрострелка, также называемая гидроразделителем, нужна для балансировки всей системы. С ее помощью получается уравнивать давление и температуру, тем самым гарантируя подходящую температуру между подачей и возвратом. При помощи гидрострелки получается даже смешивать потоки, если это необходимо.

Нерационально использовать гидроразделитель в простых системах. Он нужен только для сложных. Если речь идет о заводских коллекторах подобного типа, то их дополнительно снабжают специальным ответвлением под мусор и воздух, тем самым повышая эффективность всей отопительной системы.

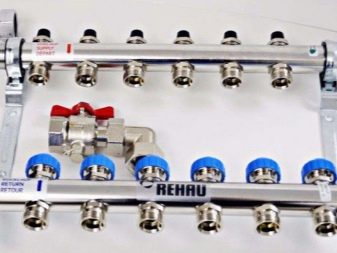

Распределительный

Собственно, каждый из описанных коллекторов, служащий для распределения потоков воды, является распределительным. Это обобщающее название для всех, однако часто можно встретить «распределительный коллектор» как отдельный вид.

Здесь есть две гребенки. Одна подключается к котлу или иному источнику тепла, а по второй вода подается обратно. Следует учитывать, что схема подключения здесь параллельная, а не последовательная, благодаря чему изменение температуры в одном из ответвлений не влияет на температуру в остальных.

Компланарный коллектор тоже является подвидом распределительного, однако компланарность достигается просто за счет установки двух независимых агрегатов рядом друг с другом.

Простые

Простые системы не снабжаются дополнительными элементами управления или регулировки. В наиболее примитивном варианте можно представить простую систему на примере трубки с несколькими отверстиями-ответвлениями. Здесь нет возможности следить за температурой, но при необходимости можно будет полностью отключить каждую из веток.

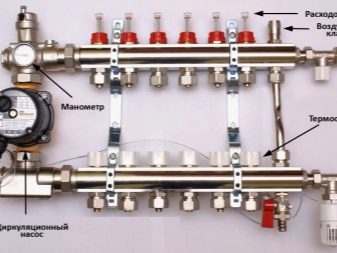

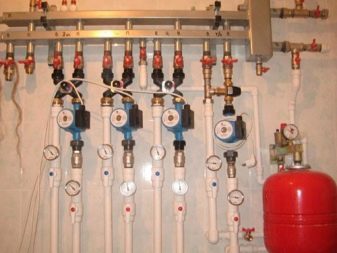

Усовершенствованные

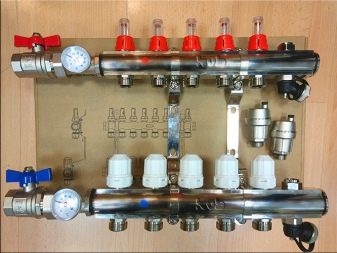

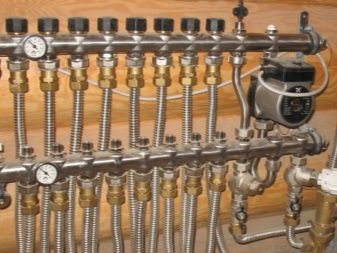

Такие системы полностью снабжены всем необходимым: регулятором температуры и давления, автоматическими датчиками, дополнительной арматурой.

Если говорить о дополнительных элементах, то наиболее популярные таковы:

  • датчики для контроля давления и температуры;
  • блоки контроля подаваемой воды;
  • термостаты для автоматической подстройки давления;
  • электронные клапаны и смесители для регуляции подачи холодной и горячей воды, посредством чего получается контролировать заданную температуру;
  • воздухоотводчики для выпускания пузырьков воздуха из труб.

Комплектация коллекторных систем может варьироваться, что сказывается на цене и функциональности.

Виды разводки

Для начала следует сказать, что коллекторная разводка уже в значительной мере отличается от всех классических типов. Она гарантирует поддержание одной и той же температуры во всех трубах, при этом не происходит теплопотерь, а при необходимости температуру можно искусственно понизить, а то и вовсе отключить нагрев.

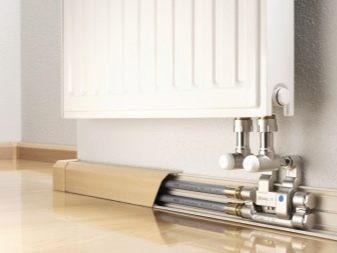

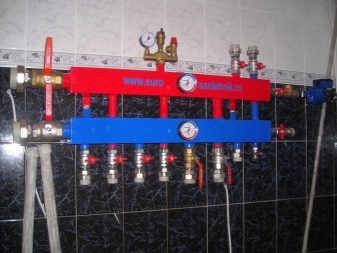

Радиаторное отопление

В соответствии с архитектурой здания можно проложить трубы внизу или сверху комнаты. Наиболее предпочтительным вариантом является прокладка труб снизу, так как в этом случае можно спрятать их под плинтусом или под полом.

Радиаторное отопление любого типа служит главным источником тепла в доме, в связи с чем нужно помнить о предельных температурах. Она составляет 90 градусов. При этом рекомендуемая температура должна быть не меньше 70 градусов.

Если производится отопление большой площади, то дополнительно рекомендуется вводить гидрострелку. Это связано с необходимостью регулировки давления, поскольку появляются сильные перепады. Выровняв давление, удастся многократно продлить срок службы труб.

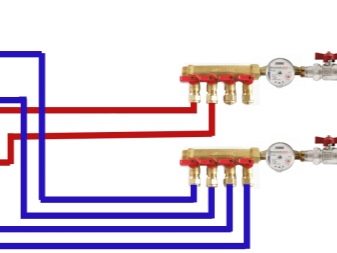

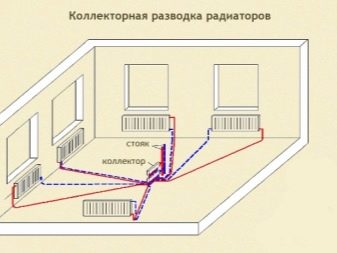

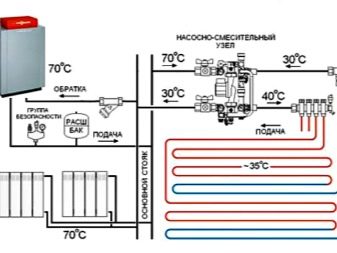

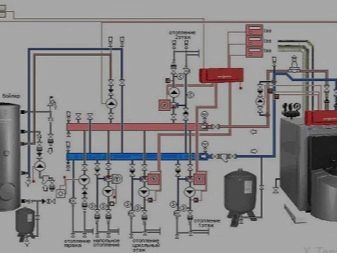

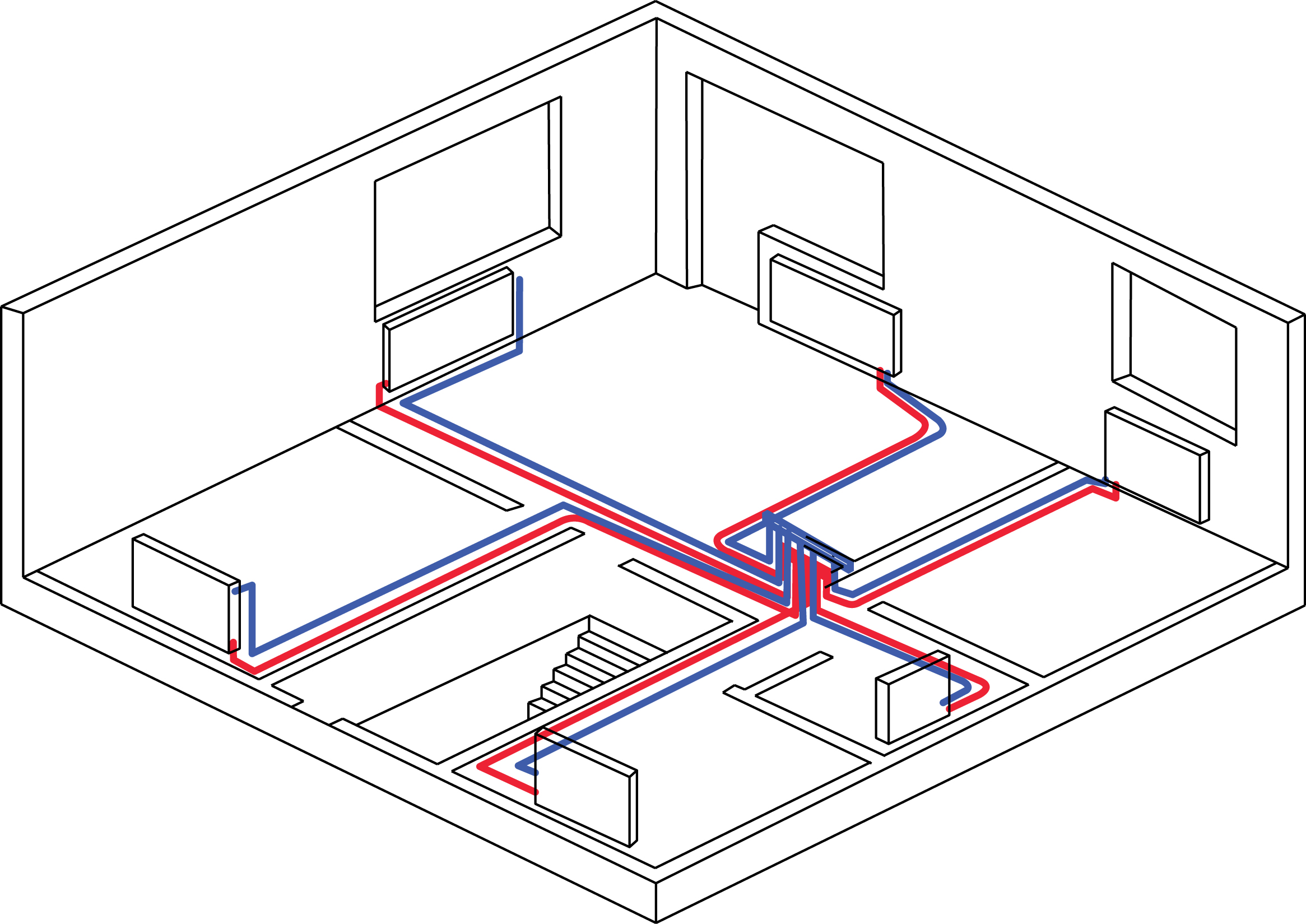

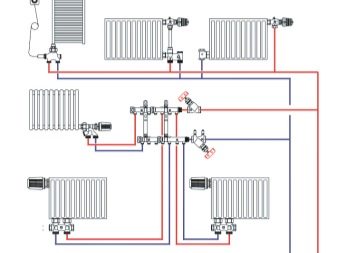

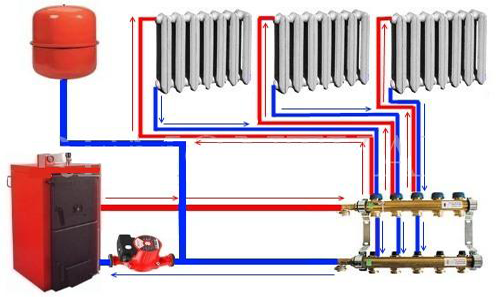

Ниже приведена схема радиаторной развязки.

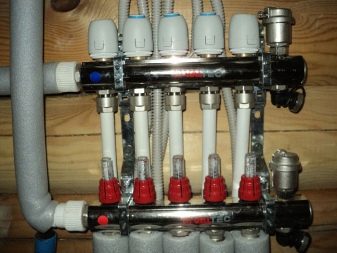

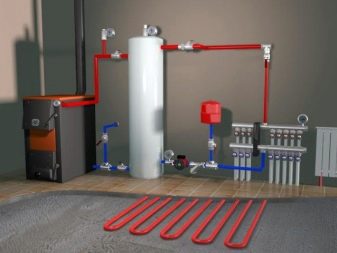

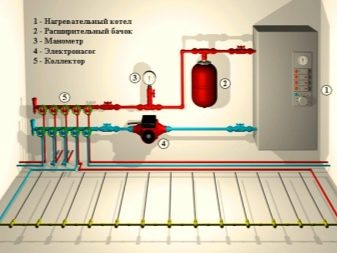

Система «теплый пол»

Данная разновидность практически никогда не используется в качестве самостоятельного источника отопления, с чем и связаны нормы температур. Так, для теплого пола приемлемо, если температура составить 40-50 градусов. Для полноценного отопления этого, конечно, недостаточно, поэтому обязательно нужно налаживать радиаторное отопление. Однако обе системы могут подпитываться от одного и того же коллектора.

Есть несколько ограничений.

  • Коллектор должен быть смешанным или универсальным. Только такие модели подходят для того, чтобы подключить к ним и «теплый пол», и радиатор.
  • Обязательно наличие терморегуляции. В этом случае получится выставить разные температуры для пола и для радиатора.

В связи с перечисленными параметрами, лучше всего выбирать распределительные коллекторы.

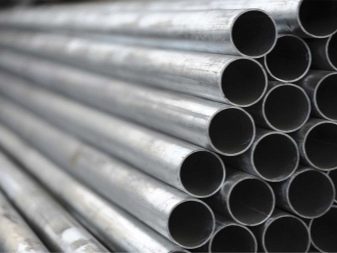

Материалы

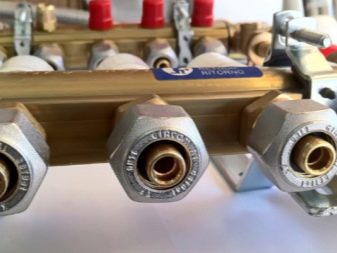

Коллекторы делают из разных материалов, однако важно то, что все они отличаются повышенной прочностью, будь то латунь или полимеры. Каждый материал хорош по-своему и может использоваться в какой-то особой сфере. Некоторые материалы имеют ограниченный круг использования, например, если они не переносят высокие температуры.

На сегодняшний день наибольшей популярностью пользуются латунные, стальные и полимерные коллекторы. Познакомимся поближе с каждой из разновидностей.

Сталь

Коллекторы, выполненные из стали повышенной прочности, пользуются большим спросом. Это связано с тем, что сталь подходит для изготовления и центральных элементов, и локальных. Сталь не коробится под воздействием высокой температуры. Специальные сплавы не подвержены коррозии, вследствие чего значительно вырастает срок их службы.

Стоит иметь в виду, что стальные изделия имеют свои недостатки. Многие отмечают, что цена на подобные модели довольно высокая из-за большой материалоемкости и непривлекательной стоимости модернизированной стали.

Есть и более демократичные варианты – из «нержавейки», но для центрального коллектора они не подходят, поскольку температура здесь намного выше. При нагревании подобные трубы легко деформировать.

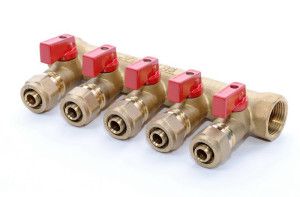

Латунь

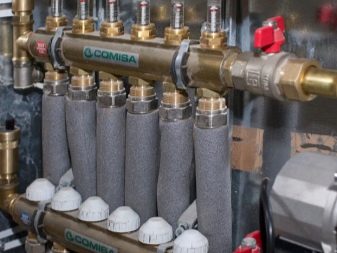

Латунные коллекторы пользуются спросом наравне со стальными. Даже специалисты затрудняются указать на явные различия между ними, ссылаясь, что все дело лишь во внешнем виде и в стоимости. Действительно, по физическим характеристикам латунь близка к «нержавейке», поэтому существенной разницы нет, какой коллектор выбирать.

Как и сталь, латунь подходит для центрального и локальных узлов, поскольку отлично переносит высокие температуры и давление. Все же предпочтительно использовать ее именно для центрального узла, так как латунные коллекторы стоят дорого, а в случае с локальными вариантами это окажется необоснованной тратой денег.

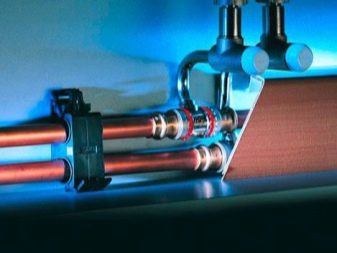

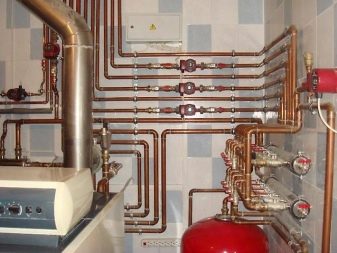

Если говорить о металлических вариантах, то есть еще медные аналоги. Они стоят дороже других, хотя по характеристикам ничем не отличаются, а иногда даже немного уступают стальным и латунным коллекторам.

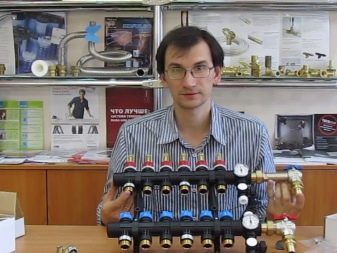

Полимеры

Спектр применения полимерных систем более узкий, чем металлических. Пластиковые модели не могут выдержать высоких температур центрального узла, поэтому их можно использовать только для локальных вариантов. Так, локальные коллекторы подключаются к центральному, а не к самому котлу, поэтому и температура в них немного ниже.

В остальном же полимеры ничем не уступают металлу. По сроку службы они иногда даже опережают металлические аналоги, не говоря уже о гигиеничности. Сейчас большинство мастеров стараются использовать пластиковые коллекторы, так как с ними проще работать, они имеют меньший вес. Монтировать их тоже гораздо проще, главное – соблюдать правила подключения.

Полимерные трубы не рекомендуется использовать для подключения «теплого пола».

Профессионалы рекомендуют отдать предпочтение классическим металлическим вариантам.

Советы по выбору

Прежде чем остановить свой выбор на каком-то определенном варианте, необходимо обратить внимание на несколько важных характеристик. От них зависит удобство монтажа, качество и срок службы коллектора.

Цена

Логичным является заключение, что качественная вещь не может стоить дешево. В случае с коллекторами именно высокая стоимость показывает хорошее качество товара. Это связано с тем, что на производстве используются более современные и прочные материалы, а само производство ведется на фабриках, оснащенных новейшим оборудованием. На китайский подпольных заводах в основном используют некачественные полимеры и дешевый ручной труд.

Наличие других деталей

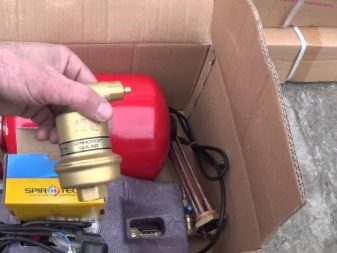

Вся коллекторная система может полноценно функционировать только при наличии таких составляющих, как водяной циркулярный насос, арматура, заглушки, краны. Обращайте внимание, как соотносится выбранная модель с имеющимся в доме сторонним оборудованием.

Сложность установки

Современные высококлассные коллекторы можно без проблем смонтировать самостоятельно, однако это потребует определенного опыта. А также установка занимает много времени, особенно если речь идет о системах «теплый пол». Если вы неуверены, что сможете провести монтаж самостоятельно, настоятельно рекомендуется заложить в смету еще и деньги на наем бригады специалистов. Но также следует иметь в виду, что намного проще установить коллектор, когда дом строится, а не отделывается.

Технические параметры

Конечно, характеристики коллектора оказывают огромное влияние на решение о покупке. Несмотря на то что расчет под силу произвести лишь профессионалам, даже любитель сможет примерно оценить приемлемость той или иной модели для его случая.

  • Нужно учитывать, где будет устанавливаться коллектор: в квартире или в частном доме. От этого зависит давление в системе.
  • Прикинуть, сколько коллектор будет поглощать электроэнергии. Обычно эта информация имеется на упаковке.
  • Необходимо принять во внимание количество контуров: 2, 3 или 4.
  • Помимо прочего, важна пропускная способность устройства. Помните, что она варьируется в зависимости от площади: например, для двухэтажного дома и для «хрущевки» пропускная способность не будет одинаковой.
  • Узнайте, можно ли будет добавить контуры, если потребуется увеличить количество отопительных приборов.

Фирма-производитель

Важна репутация компании, гарантии, которая она предоставляет. Посмотрите, сколько лет фирма находится на рынке. Предоставляющие качественный продукт вряд ли появились только вчера, как правило, у них есть своя история и временной багаж.

Производители

То, что сэкономить на покупке коллектора не получится, не значит, что можно выбирать его необдуманно, руководствуясь только правилом «дорого – значит, хорошо». Важно обращать внимание на страну, которой принадлежит компания-производитель, а также на ее историю.

На сегодняшний день на рынке практически нет компаний, предлагающих высококлассные коллекторы. Можно присмотреться к продукции производства Италии и Германии. Фирмы из этих стран лидируют по количеству достойных фирм. Если проводить сравнение, то лидирует, безусловно, Германия. Наиболее заслуживающими внимания являются два бренда: Oventrop и Rehau. Они предоставляют наилучшие гарантии. Помимо прочего, покупатели дают отличные отзывы о коллекторах именно этих марок, говоря, что они относительно просты в монтаже и ремонте, служат долго и полностью окупают свою стоимость.

Oventrop

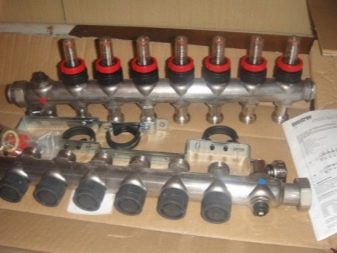

Данная фирма вниманию покупателей предлагает целый ряд универсальных моделей, подходящих как для радиаторного отопления, так и для систем «теплых» и «холодных полов». Все образцы изготавливаются из нержавеющей стали разного состава в зависимости от сферы применения. Наиболее востребованными являются коллекторы для отопления Multidis SF и Multidis SH, выдерживающие температуры до 70 градусов и до 120 градусов соответственно. Но также рекомендуется обратить внимание на сопутствующие детали этой же марки.

Стоимость коллекторов варьируется от 2 699 рублей за гребенку на 2 контура до 28 312 рублей за гидравлическую комбинацию на 3 отопительных контура. Что касается гребенок, то максимальная стоимость варианта на 12 контуров составляет 10 023 рубля. Цены на концевые пробки начинаются от 649 рублей.

Rehau

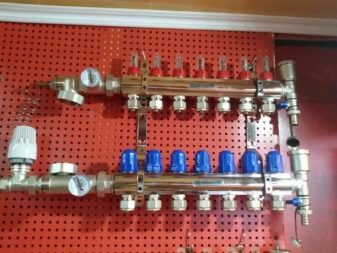

Многие пользователи отмечают одну незначительную деталь: с эстетической точки зрения, продукция Rehau выглядит привлекательнее, чем Oventrop. Здесь коллекторы изготавливаются не из «нержавейки», а из латуни. Фирма предлагает модели HKV и HKV-D, отличающиеся друг от друга только наличием дополнительного функционала в виде расходомеров, кранов и клапанов для регулирования. Количество контуров ограничено двенадцатью.

Цены колеблются в промежутке между 1 343 рубля за двухконтурную гребенку до 31 335 рублей за коллектор для «теплого пола» на 12 контуров из нержавеющей стали.

Максимальная стоимость распределительного коллектора для радиаторного отопления составляет 12 172 рубля.

Помимо немецких и итальянских марок, внимания заслуживает и российская фирма «Север», предлагающая гидравлические коллекторы. Большинство моделей смешанного назначения, поэтому подходят и для присоединения к радиаторам, и для «теплого пола». Все модели стальные, причем состав стали зависит от выбранной конфигурации.

Стоимость начинается от 2 140 рублей для трехконтурной модели и заканчивается 23 130 рублями за 12-контурный коллектор из «нержавейки». Здесь же можно приобрести дополнительную продукцию.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

  • наличие системы «теплый пол»;
  • помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
  • этажное отопление;
  • отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

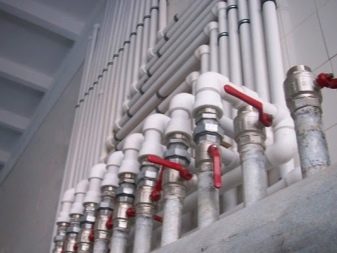

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

  • труба диаметром 32 мм;
  • тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

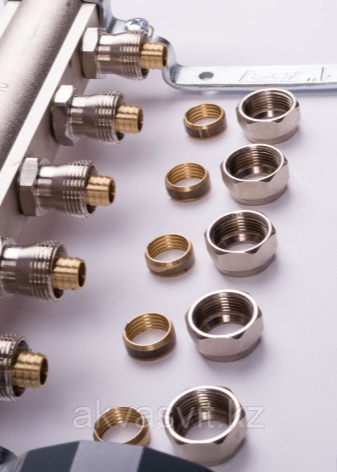

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

  • профильная труба 8х8 см или 10х10 см;
  • круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

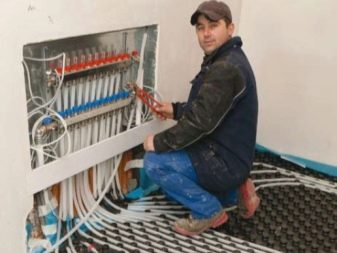

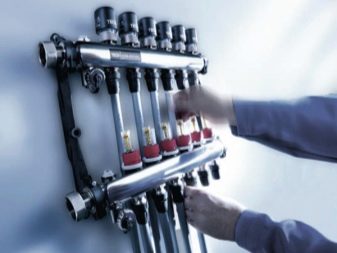

Монтаж

Перед тем как осуществлять монтажные работы, необходимо проверить место будущей установки на наличие каких-либо помех. Ничто не должно затруднять процесс эксплуатации коллектора.

Далее возьмите во внимание, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично. С другой стороны, некоторые ограничения накладывает схема обвязки. Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после установки коллекторного узла и проведения отопительных труб от коллектора. Наиболее просто регулировать температуру при помощи термоголовки. Еще на этапе строительства нужно озаботиться монтажом такого дополнительного оборудования.

Вариант с монтажом светопривода и термостата одинаково хорошо подойдет как для регулировки радиатора, так и для подстройки «теплых полов».

Установка подобного оборудования требует особых знаний и умений, поэтому лучше доверить ее профессионалам.

О том, как установить коллектор для отопления, смотрите в следующем видео.

Источник

Еще по теме: как выглядит печь голландка

Комментировать
0
1 512 просмотров
Это интересно
Комментариев нет, будьте первым кто его оставит
