Вся правда о стабилизаторах напряжения для газовых котлов

Итак, вы — счастливый обладателем собственного газового котла и, конечно же, вас уже успели запугать тем, что их ВООБЩЕ НИ В КОЕМ СЛУЧАЕ нельзя включать без стабилизатора. Но так ли это? Нужен ли стабилизатор для газового котла на самом деле? Сейчас выясним!

Нужен ли вообще стабилизатор для котла?

Что для нас, как потребителей, является главным руководящим документом? Правильно! Это инструкция по эксплуатации или user manual. Посмотрим, о чем гласит инструкция популярного в России котла — NAVIEN DELUXE 24K:

Как видите, тут нет каких-либо особых требованиях к электросети. И уж тем более, нет ни слова о стабилизаторах.

Но, может быть, котлы Навьен — исключение, лишь подтверждающее правило?

Давайте посмотрим, что пишут другие производители насчет подключения к электричеству. Вот, например, фрагмент инструкции от вездесущих котлов Baxi — ECO Four 24 и LUNA-3:

Тоже не густо, да?

Скажу сразу, я просмотрел большое количество инструкций по эксплуатации к наиболее ходовым газовым котлам и нигде не нашел каких-то повышенных требований к питанию.

Все, что нужно котлу — это стандартное напряжение бытовой сети, то есть ровно такое напряжение, которое обязан обеспечивать ваш поставщик электроэнергии и при котором обязана работать любая современная бытовая техника.

Под стандартным напряжением следует понимать диапазоны 198 — 242 В (по старому ГОСТу) или 207 — 253 В (в соответствии с действующим ГОСТ).

Но, с другой стороны, стандарты — это одно, а реальная жизнь — совсем другое. Вы же не будете устраивать разборки с энергоснабжающей организацией, чтобы заставить их привести сеть в соответствие?

Вот и получается, что вы вроде как не обязаны покупать стабилизатор, но иногда приходится. Поэтому нужен ли стабилизатор напряжения для газового котла, решать вам. С гарантии вас за это все-равно никто не снимет. Я лично знаю семьи, в которых газовые котлы годами работают без каких-либо дополнительных устройств и ничего с ними не случается.

Кстати, в некоторых случаях, установка стабилизатора напряжения — вообще лишена смысла. Сами посудите, зачем такому котлу стабилизатор, если он без проблем работает даже при 30%-ных колебаниях в сети?

Да такой газовый котел покруче некоторых стабилизаторов будет!

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение. Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

  • электромеханические (с подвижным контактом);
  • релейные (реле в качестве силовых ключей);
  • электронные (когда вместо реле — тиристоры)
  • и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть тут.

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

  • однофазный;
  • с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
  • любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Выбор подходящей модели

Для тех, кому лень или некогда разбираться, предлагаю список стабилизаторов напряжения 220В для газовых котлов, которые гарантированно подойдут к любому котлу. Отсортированы в порядке повышения качества.

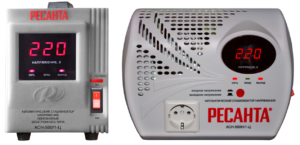

Ресанта ACH-500/1-Ц


Тип — релейный
Мощность — 500 Вт
Входное напряжение — 160…240 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Заявлена встроенная защита от короткого замыкания, перегрева, повышенного напряжения и помех. Подключать к сети строго с заземляющим проводником (вилка евростандарта).

Несмотря на русское название и латвийские корни, это самый настоящий Китай в плохом смысле этого слова. Применяются некачественные компоненты, качество сборки просто отвратительное. Наиболее частая проблема — ненадежный контакт в одном из подстроечных резисторов (временное решение — покрутить туда-сюда, а вообще под замену).

Следующее тонкое место: нарушение контакта на клеммах автотрансформатора (обмотка, кстати, выполнена алюминиевым проводом). Попадаются высохшие или вспухшие электролиты, которые тоже приводят к нестабильной работе.

Настенная версия содержит букву «Н» в названии и ничем, кроме формы корпуса, не отличается.

Заявленная мощность в 500 Вт достигается только при входном напряжении выше 190В. Уже при 180 вольтах, мощность падает до 400Вт. Производитель этого не скрывает — в инструкции приведен график зависимости мощности от входного напряжения.

Чем ниже напряжение, тем больше токи и тем сильнее греется трансформатор. В какой-то момент встроенное тепловое реле отключает стабилизатор. Хотя, как показывает практика, защита не всегда срабатывает. Вот, полюбуйтесь:

Выходной вольтметр всегда показывает 220В, будто нарисованный. При этом реально на выходе может быть, например, 240В. Попадаются, правда, старые модели со стрелочными вольтметрами — они показывают как есть.

Никому не советую покупать стабилизатор Ресанта ACH-500/1-Ц.

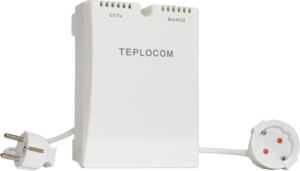

Бастион Teplocom ST-555


Тип — релейный
Мощность — 280 Вт
Входное напряжение — 145…260 В
Время реакции — 20 мс
Количество ступеней регулировки — 3
Выход — 1 евророзетка

Еще один прибор от российского производителя. Я так и не понял, за что просят таких денег.

Внутри мало того, что очень скромно, так еще и не очень-то аккуратно. Плата с «мозгами» просто запихнута между стойками корпуса, а чтобы не болталась, ее прихватили термоклеем из клеевого пистолета. И это в приборе, которые явно будет нагреваться в процессе работы! Даже китайцы себе такого не позволяют…

На плату в разрыв одного из проводов воткнули обычный плавкий предохранитель. Чтобы его заменить, придется открывать крышку.

Если в дешевых китайских стабилизаторах хотя бы ставят автоматический предохранитель, то здесь даже такого нет. Про полноценный автомат с электромагнитным расцепителем я уж вообще молчу.

Честное слово, все какое-то игрушечное и не внушающее доверия. Создается впечатление, что стабилизатор слепили из того, что оказалось под рукой. В общем, продукт фирмы Бастион подорвал мою веру в российского производителя.

И потом эта синяя подсветка изнутри… Кому-то она, возможно, нравится. Но если не нравится, то от нее все равно никуда не денешься, ведь закрывать вентиляционные отверстия нельзя.

С другой стороны, если повесить стабилизатор где-нить в коридоре, он с успехом будет выступать в роли ночника.

Впрочем, на это загадочное внутреннее свечение возложена функция индикации состояния стабилизатора. Расшифровка нанесена на боковую стенку:

Но, елки-палки, как представлю себе такую вот иллюминацию в сочетании со звонко щелчкающими релюшками! Да уж.. По-моему, все это сильно на любителя.

В оригинальном варианте на передней панели вообще ничего нет, кроме пары надписей. Но есть версия с цифровым вольтметром — Teplocom ST-555-И. Который, кстати, тоже светит синим светом.

Производитель ничего лучше не придумал, как вынести розетку наружу на проводе (наверное, не хотел разрабатывать отдельный корпус под эту модель). Причем, сделал это очень оригинально, особо не заморачиваясь — провода просто просунуты через первые попавшиеся отверстия:

Не смотря на мое негативное отношение к данной модели, стабилизатор напряжения Бастион Teplocom ST-555 выполняет свои функции как заявлено. Цена, на мой взгляд, сильно завышена.

Sven AVR Slim-500


Тип — релейный
Мощность — 400 Вт
Входное напряжение — 140…260 В
Рабочая температура — 0…40°C
Время реакции — 10 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Внутри прочного металлического корпуса находится тороидальный автотрансформатор с датчиком перегрева и 4 силовых реле, осуществляющих коммутацию обмоток.

Мозги собраны на одной плате на базе микроконтроллера HT46R064B. Не смотря на китайские корни, стабилизатор имеет вполне достойное качество монтажа.

Цифровой вольтметр хоть и один, но зато настоящий. Он честно показывает либо входное напряжение, либо выходное (что именно показывать в данный момент выбирается кнопочкой).

Вообще, симпатичная модель. Легкий, плоский корпус (толщина всего 6 см). Охлаждение — естественное. Крепление задумано как настенное, но его без проблем можно и положить куда-нибудь.

Теперь ложка дегтя. Встроенный в стабилизатор напряжения Sven AVR Slim-500 фильтр помех — совсем никудышный. Воткнули в плату этот хлипкий кондер исключительно ради того, чтобы сделать гордую надпись на упаковке. Защита от короткого замыкания на выходе реализована с помощью простого биметаллического размыкателя (видели, наверное, такие? Их еще в дешевые сетевые фильтры пихают). Ну и плюс от длительной перегрузки должен спасти датчик температуры автотрансформатора.

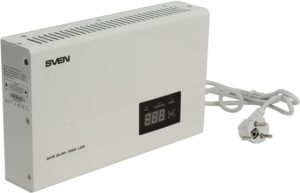

Стабилизатор имеет брата-близнеца — модель SLIM-1000 LCD. Корпус тот же, но за счет более мощного трансформатора мощность увеличена до 1000 ВА.

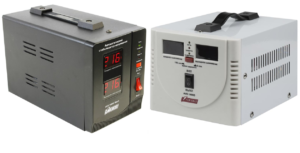

Powerman AVS 1000D


Тип — релейный
Мощность — 700 Вт
Входное напряжение — 140…260 В
Рабочая температура — 0…40°C
Время реакции — 7 мс
Количество ступеней регулировки — 6
Выход — 2 евророзетки

Если входное напряжение станет ниже 120 или выше 280 Вольт, стабилизатор обесточит нагрузку. Кстати, значения входного и выходного напряжений отображаются на двух независимых цифровых вольтметрах, вынесенных на переднюю панель.

Собран очень даже неплохо. Монтаж аккуратный, ничто не препятствует естественной циркуляции воздуха. Трансформатор — тороидальный, что уже де-факто стало стандартом для бытовых стабилизаторов. Это повышает КПД, уменьшает габариты, массу и снижает уровень шума.

Вся схема управления собрана на 8-битном контроллере HT46R064 и одной микросхеме логики. Непонятно только зачем производитель уложил контроллер в кроватку? Может быть, ради возможности перепрошивки? Но тогда где брать прошивки?

В стабилизаторе напряжения Powerman AVS 1000D реализовано интересное решение проблемы надежности силовых реле. Не секрет, что одной из самых частых поломок релейных стабилизаторов является выход из строя контактной группы реле в результате подгорания или залипания контактов. Здесь эта проблема решается в лоб — поставили релюшки с 3-кратным запасом по мощности.

Не смотря на то, что производитель заявляет защиту от помех, во внутренностях стабилизатора никаких признаков фильтрующих элементов не обнаружено. Нет ни дросселей, ни конденсаторов, ни варисторов.

Поэтому для защиты газового котла от импульсных и высокочастотных помех после стабилизаторов напряжения Powerman серии AVS желательно всегда использовать отдельный сетевой фильтр.

Эта модель имеет напольное исполнение, что может быть не очень удобно при использовании совместно с настенным котлом.

В таком случае, рекомендую обратить внимание на чуть менее мощный вариант стабилизатора Powerman AVS 500P, который заточен для настенного крепления (см. фото справа).

Его активная мощность составляет 250 Вт, что достаточно для большинства газовых котлов. Даже с избытком. Качество этой модели не уступает его более старшему собрату.

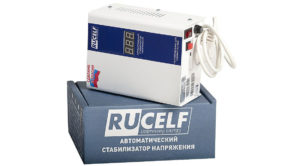

Rucelf Котел-600


Тип — релейный
Мощность — 600 Вт
Входное напряжение — 150…250 В
Рабочая температура — 0…45°C
Время реакции — 20 мс
Количество ступеней регулировки — 4
Выход — 1 евророзетка

Стабилизатор якобы российского производства. Об этом сообщает большая надпись и корпус, раскрашенный в яркие патриотичные цвета. На самом деле фирма Rucelf зарегистрирована в России, но вся продукция все равно собирается в Китае. Но даже не смотря на низкооплачиваемый труд китайских рабочих, качество сборки не пострадало.

Корпус металлический, выглядит солидно. Предназначен для настенного крепления, розетка снизу. Мощности в полноценных 600 Ватт будет достаточно абсолютно для любого котла. А чтобы ни у кого не возникало сомнений, на передней панели красуется надпись «Рекомендовано для газовых котлов».

Внутрянка тоже на достойном уровне. Никаких вмешательств клеевым пистолетом не замечено, пайка чистая, аккуратная. Пустых мест на плате нет. Все что нужно заизолировано термоусадками, притянут хомутами и винтами. Автотрансформатор полностью изолирован.

По-умолчанию цифровой вольтметр показывает выходное напряжение, но если нажать на красную кнопочку снизу, то он переключится на входное. Работает тихо (если сравнивать с тем же Теплокомом, то вообще бесшумно). Собственное потребление — около 2 Вт.

Внешний вид, а также внутреннее убранство можно оценить по этому видео:

Энергия APC 500


Тип — релейный
Мощность — 350 Вт
Входное напряжение — 85…270 В
Рабочая температура — -5…40°C
Время реакции — 10 мс
Количество ступеней регулировки — 4
Выход — 2 розетки CEE 7/4

Наш, отечественный стабилизатор. Металлический корпус не поплавится в случае какого-нибудь форс-мажора, в отличие от той же Ресанты. К тому же, это дополнительный плюс к пожаробезопасности. Сборка на уровне, выглядит симпатично, приятно взять в руки. Внутри тоже все аккуратно.

Заявлен экстремально широкий диапазон входных напряжений. В кратковременном режиме стабилизатор способен работать уже от 75 Вольт и до 280. Но надо иметь в виду, что 100%-ую мощность стаб будет выдавать только начиная от 195В на входе.

Кстати, о выходном напряжении. На передней панели стабилизатора напряжения Энергия APC 500 имеются два цифровых вольтметра, показывающие напряжение входа и выхода. Так вот, напряжение на выходе ВСЕГДА ровно 220 Вольт. На самом деле это, конечно же, муляж. Но я прекрасно понимаю, почему производитель пошел на такой хитрый ход.

Дело в том, что далеко не все пользователи понимают, что нормальным напряжением бытовой сети 220 Вольт является любое напряжение в интервале 198-242 Вольта. Представьте, что будет с несведущим человеком, когда он увидит на выходном вольтметре, например, 240В? Он же решит, что это катастрофа! Стабилизатор сломался!!!

Поэтому на выходе всегда четко 220, и все довольны :)

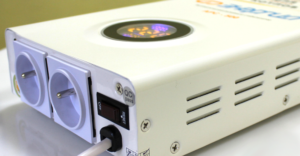

Обратите внимание на розетку системы CEE (изобретение немецкой фирмы Шуко). Здесь контакт заземляющего проводника выполнен в виде штырька, который входит в соответствующее углубление в вилке.

Такая конструкция не позволяет случайно поменять фазу и ноль местами, что недопустимо для фазозависимых котлов.

Некоторых пользователей такие вилки вгоняют в ступор. Посмотрите, например, как удивляется автор этого видео:

Надпись на корпусе стабилизатора, что он «идеален для газового котла» — отличный пример эксплуатации нашей с вами безграмотности и лени. Только представьте, вам нужен стабилизатор, но вы в них ничего не понимаете. И вот вы случайно заходите в магазин, а на прилавке лежит коробочка, на которой крупными буквами написано: «Я — как раз для котла! Ни о чем не думай, просто купи меня!». Маркетинг рулит.

Вне зависимости от того, что на нем написано, Энергия APC 500 — действительно отличный стабилизатор для настенных газовых котлов!

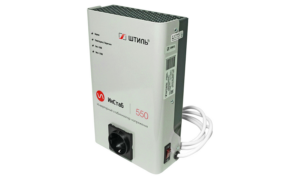

Штиль ИнСтаб IS550


Тип — двойного преобразования (инверторный)
Мощность — 400 Вт
Входное напряжение — 90…310 В
Рабочая температура — 5…40°C
Время реакции — отсутствует (0 мс)
Перегруз. способность — 50% (5с)
Выход — 1 евророзетка

Штиль ИнСтаб IS550 — один из лучших образцов инверторных стабилизаторов, обладающий всеми их достоинствами. Стабилизатор имеет фантастический диапазон рабочих напряжений — от 90 до 310 вольт, поэтому он идеально подходит даже для самых проблемных сетей (например, зимой на даче в часы максимальной нагрузки, когда даже лампочки меркнут). Производитель заявляет точность стабилизации — 2%, но на практике точность еще выше (менее 1%).

Приятно, что стабилизатор является нашей отечественной разработкой — в группу компаний «Штиль» входят предприятия Москвы и Тулы. Модель ИнСтаб 550 имеет сертификаты соответствия Госстандарта РФ, Мининформсвязи РФ, декларации и сертификаты Таможенного союза и прошла производственные испытания и выходной контроль.

Стабилизатор совершенно бесшумен. Благодаря небольшой мощности, охлаждение происходит за счет естественной конвекции, и внутри нет ни одного вентилятора:

Зато внутри есть полноценный сетевой фильтр с полосой режекции 150 кГц-30 МГц, который защитит вашу технику от помех (а также, наоборот, не пропустит в сеть помехи, которые могут возникать во время работы некоторых бытовых приборов). Так что все в строгом соответствии с ГОСТом по электромагнитной совместимости. И это не пустые слова. Если снять крышку, то сразу бросаются в глаза компоненты, необходимые для качественной фильтрации помех:

А вот, что будет, если подать на вход ИнСтаб 550 напряжение прямоугольной формы (меандр), которое выдает обычный китайский бесперебойник:

Как видите, стабилизатор превратил поступающие ему на вход прямоугольные импульсы (осциллограмма красного цвета) в идеальную синусоиду на выходе (осциллограмма желтого цвета).

Вообще, инверторные стабилизаторы — последнее слово в мире стабилизаторов. Использование технологии двойного преобразования напряжения позволило добиться беспрецедентных преимуществ:

  • полное отсутствие времени задержки между изменением входного напряжения и соответствующей коррекцией напряжения на выходе;
  • полное отсутствие подвижных частей (сервоприводного механизма, коммутирующих реле) и, соответственно, абсолютная бесшумность работы. Исключение составляют мощные стабилизаторы с принудительным охлаждением, которое, кстати говоря, включается только под определенной нагрузкой;
  • отсутствие громоздкого и тяжеленного вольтодобавочного трансформатора и, как следствие, меньше масса и габариты всего устройства;
  • широкий диапазон входных напряжений;
  • некритичность к форме и частоте входного напряжения (без проблем работает, например, от дешевых ИБП с меандром на выходе или от дизель-генераторов с их вечно плавающей частотой);
  • улучшение формы выходного напряжение (всегда формирует ровную синусоиду независимо от того, что подается на вход).

Насколько мне известно, именно в ГК «Штиль» впервые решили применить идею двойного преобразования напряжения в стабилизаторах. Одной из первых моделей был Штиль R500i, а рассматриваемый нами ИнСтаб IS550 является по сути его современным аналогом, собранным на более совершенной и надежной элементной базе.

Интересно, что можно официально приобрести вариант, заранее настроенный на нужное выходное напряжение: 220, 230 или 240В. Так что, желающие уже могут постепенно приобщаться к новому стандарту напряжения — 230 вольт.

Хорошая демонстрация преимуществ стабилизаторов двойного преобразования представлена в этом видео (как раз на примере стабилизатора Штиль IS550):

В общем, куда ни глянь, а у данного стабилизатора кругом одни достоинства и преимущества. Но один недостаток у него все-таки есть — это цена. За 400-ваттный Штиль ИнСтаб IS550 придется выложить 6400 рублей. Это, конечно, дороже чем стабилизатор любого другого типа той же мощности. Однако, нет никаких сомнений, что развитие технологий и дальнейшее удешевление мощных электронных компонентов (IGBT и MOSFET’ов) неизбежно приведет к снижению стоимости инверторных стабилизаторов.

Кстати, для большинства газовых котлов вполне может хватить и менее мощного стабилизатора Штиль IS350 (таким образом, вы сможете сэкономить около 1.5 тыс. рублей). Его способность выдерживать 50%-ную перегрузку в течении 5 секунд поможет переносить запуски циркуляционного насоса.

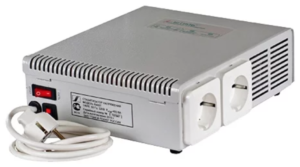

Штиль R600ST


Тип — электронный (симисторный)
Мощность — 480 Вт
Входное напряжение — 165…265 В
Рабочая температура — 1…40°C
Время реакции — 40 мс
Количество ступеней регулировки — 4
Выход — 2 евророзетки

Единственный электронный стабилизатор напряжения для газового котла. К качеству сборки нет никаких нареканий. Все продумано, надежные контакты, изоляция, отвод теплого воздуха. Выглядит красиво. Охлаждение осуществляется за счет естественной циркуляции воздуха, что означает полное отсутствие шума при работе.

Схемотехника тоже на высоком уровне. Использованы симисторные ключи с запасом по мощности, благодаря чему реальное рабочее напряжение еще немного расширяется — от 150 до 275 Вольт.

И, что немаловажно, Штиль R600ST имеет собственную схему фильтрации помех (как со стороны сети, так и, наоборот, со стороны стабилизатора). Этому способствует отдельный выходной контур для каждой из розеток.

Штиль производится в России (г. Тула) и соответствует всем требованиям международных стандартов. Стабилизаторы Штиль широко применяются у интернет-провайдеров, в банках, госпиталях, т.е. там, где требуется повышенная надежность. На мой взгляд, модель R600ST — лучший стабилизатор напряжения для газового котла.

К нам в мастерскую очень редко попадают стабилизаторы Штиль и Энергия, что косвенно свидетельствует об их надежности.

Для наглядности, мы свели все перечисленные модели в одну таблицу. Получился своеобразный рейтинг стабилизаторов напряжения для газовых котлов:

Модель стабилизатораТипМощностьРабочее напряжениеМеталл. корпусВстроенный фильтрБесшумная работаРазмещениеЦенаОбщая оценка
Ресанта ACH-500/1-Црелейный500 Вт160…240 Внапольный1420 руб.
Ресанта ACH-500Н/1-Црелейный500 Вт160…240 Внастенный1790 руб.
Бастион Teplocom ST-555релейный280 Вт145…260 Внастенный3200 руб.
Sven AVR Slim-500релейный400 Вт140…260 Внастенный1860 руб.
Powerman AVS 1000Dрелейный700 Вт140…260 Внапольный1810 руб.
Rucelf Котел-600релейный600 Вт150…250 Внастенный3000 руб.
Энергия APC 500релейный350 Вт85…270 Внастенный3600 руб.
Штиль IS550инверторный400 Вт90…310 Внастенный6400 руб.
Штиль R600STэлектронный480 Вт165…265 Внастенный7200 руб.

Конечно, это не исчерпывающий список. При выборе стабилизатора напряжения для настенных газовых котлов руководствуйтесь следующими характеристиками:

  • мощность;
  • диапазон напряжений (зависит от особенностей вашей сети);
  • качество сборки и комплектующих;
  • и способ размещения (для настенных котлов предпочтительнее настенное размещение рядом).

Правильное подключение

Итак, теперь вы знаете, какой стабилизатор выбрать для газового котла. Осталось узнать правильную схему подключения.

Если котел вам дорог (а их стоимость доходит до 300 тыс. рублей и выше!), то не помешает установить сразу после вводного автомата реле контроля напряжения, а непосредственно перед котлом — сетевой фильтр.

Обычно в тех местах, где используются котлы отопления (сельская местность, поселки, дачи…), электропитание осуществляется двухпроводной воздушной линией с системой заземления ТТ. В таких случаях еще добавляется УЗО с током уставки до 30 мА.

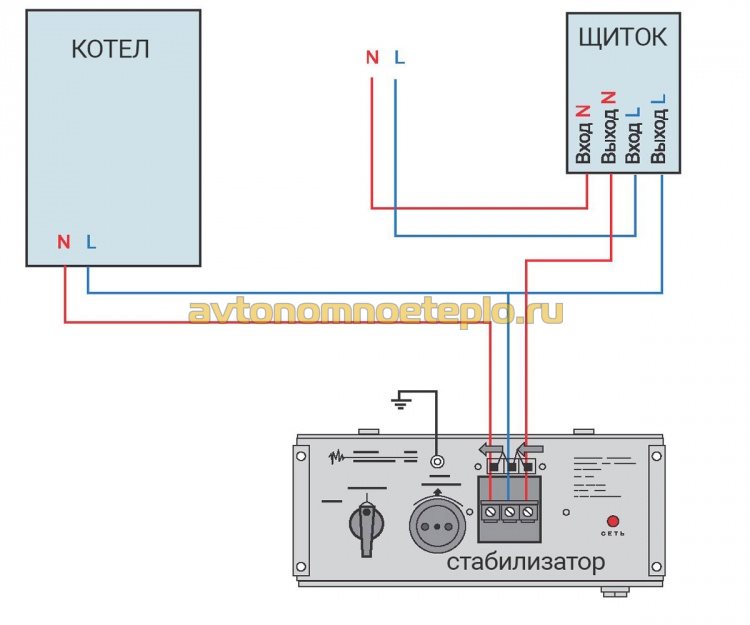

Получается примерно такая схема:

Внимание! Газовый котел и стабилизатор обязательно должны быть заземлены (на схеме не показано)!

Для заземления котла (и всех остальных электроприборов) в системе ТТ должен быть обустроен отдельный контур заземления, полностью изолированный от нулевого рабочего проводника и всей остальной сети. Сопротивление заземления рассчитывается в соответствии с требованиями Правил устройства электроустановок (пункт 1.7.59).

Минусы питания котла через стабилизатор

Возможно, вы будет разочарованы, но подключение газового котла через стабилизатор напряжения не избавит вас от всех проблем. Вот, например, что не по зубам ни одному стабилизатору:

  • он не защитит котел от удара молнии в воздушную линию, питающую ваш дом (в идеале нужно устройство защиты от импульсных перенапряжений — УЗИП);
  • не поможет при пропадании напряжения (тут не обойтись без источника бесперебойного питания — ИБП);
  • никакой стабилизатор, кроме дорогого инверторного, не способен исправить частоту входного напряжения (для этих целей придется ставить он-лайн ИБП).

Теперь самое интересное. Каждая из задач, с которыми справляются стабилизаторы напряжения, с успехом решается более дешевыми приборами:

  • защита газового котла от помех по цепи питания с успехом реализуется с помощью обычного сетевого фильтра или фильтра, входящего в состав ИБП;
  • обесточивание котла при недопустимо низком или, наоборот, слишком высоком напряжении можно организовать при помощи значительно более дешевого устройства — реле контроля напряжения.

Становится очевидным, что подключение котла через стабилизатор — далеко не самое оптимальное решение. Любой, даже самый посредственный on-line ИБП будет на голову лучше, чем самый лучший стабилизатор для газового котла. А если дополнительно к бесперебойнику установить реле напряжения и сетевой фильтр, ваш газовый котел станет практически неуязвимым.

Источник

стабилизатор напряжения
какой стабилизатор напряжения лучше выбрать для газового котла

Стабилизатор напряжения для газового котла: какой купить для дома?

Непременным условием правильной эксплуатации европейских газовых котлов марок «Аристон», «Бакси», «Беретта» «Будерус», «Висман» – является поддержание стабильного напряжения, в пределах 210-230В, для чего потребуется приобретение стабилизатора.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывает в бесплатном ремонте, если не обеспечить соблюдения этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для котла на газе

Современные котлы отопления снабжены чувствительной автоматикой, являющейся «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости меняет рабочий режим, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения. При очередном «скачке» напряжения в сети, плата блока управления может попросту сгореть. После этого потребуется заменить весь блок управления. Ремонт, в зависимости от модели, обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключить котел к электросети через стабилизатор. Без подключения электростабилизатора, компания, продающая отопительное оборудование, вправе отказать в проведении гарантийного обслуживания. По этой причине включать газовый котел без стабилизатора напряжения, даже для проверки работоспособности системы отопления, не рекомендуется.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих различный принцип работы и с разной степенью эффективности обеспечивающих безопасность автоматики котла. При выборе подходящего оборудования потребуется учитывать несколько важных аспектов:

  1. Стоимость.
  2. Быстродействие.
  3. Длительность эксплуатации.
  4. Диапазон входного и выходного напряжения.
  5. Принцип работы.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше остальных аналогов, благодаря следующим техническим характеристикам:

  • Быстродействие не более 10-20 мс., в зависимости от модели.
  • Точность выходного напряжения 1-2,5%.
  • Диапазон входного напряжения от 120 до 280 В.
  • Точность контроля входного выходного напряжения с максимальной погрешностью 0,5%.
  • Абсолютная бесшумность в работе.
  • Длительный срок эксплуатации.

Принцип работы симисторного оборудования основан на использовании коммутации трансформатора с помощью электронных ключей. В результате, обеспечивается быстрое срабатывание устройства на любые изменения во входном напряжении.

Единственным недостатком моделей является относительно высокая стоимость, по сравнению с аналогами. При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цены и качества.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства при выходе из строя одного из симисторов. В случае межобмоточного замыкания, автоматика котла сохранит свою работоспособность.

Симисторный преобразователь подойдет для сетей с постоянными скачками и перепадами напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор стоит дешевле, чем предыдущая модель. Его применение ограничено подключением к электрическим сетям с незначительными скачкообразными изменениями. Релейные устройства имеют следующие характеристики:

  • Быстродействие 100 мс.
  • Точность выходного напряжения 7,5%.
  • Диапазон 135-315 В.

В качестве преимуществ можно отметить, что электронный стабилизатор напряжения на 220В не искажает после преобразования сетевую синусоиду. Шум во время работы незначительный или полностью отсутствует. Используется микропроцессорное управление.

Недостатком релейных моделей является сравнительно небольшой срок службы и низкое качество. Чтобы увеличить длительность эксплуатации, сравнительно недавно стали выпускать гибридные станции с использованием защитных резисторов.

Сервоприводные (электромеханические) стабилизаторы

Электромеханические (сервоприводные) стабилизаторы работают с использованием специального ползунка, передвигающего щетки по контуру с помощью электродвигателя. Благодаря этому, поочередно переключаются витки вторичной обмотки.

Преимуществами данного типа преобразователей является:

  • Высокая точность и плавная регулировка выходного напряжения.
  • Способность выдерживать длительные предельные нагрузки и сохранять стабильность работы при перегрузках.
  • Низкая стоимость стабилизатора.

Популярность электромеханических станций ограничивает небольшой срок эксплуатации устройства – 1 год. После этого потребуется провести сервисное обслуживание и заменить износившиеся щетки, и другие механические части конструкции. Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Инверторный стабилизатор является практически идеальным. Недостатки (помимо высокой стоимости) отсутствуют. Инверторное стабилизирующее устройство очень точно и быстро реагирует на скачкообразные явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток трансформируют в постоянный. После этого происходит преобразование обратно в переменный ток, но уже со стабильной частотой. На выходе получается напряжение с устойчивой синусоидой, что благоприятно влияет на автоматику и процессор котла.

Во время подбора подходящей модели, необходимо принять во внимание следующие особенности стабилизатора двойного преобразования:

  • Отсутствие электромеханических помех.
  • Долговечность.
  • Рабочий диапазон входного напряжения 120-300 В.
  • Быстродействие – прибор без задержек реагирует на любой всплеск или падение напряжения и выравнивает его.
  • Дороговизна – стоимость устройства от 15 до 60 тыс. руб. Некоторые хозяева газовых котлов принимают решение, о том, что целесообразнее будет приобрести ИБП, чем покупать стабилизатор.
  • Низкий КПД – составляет всего 90%, что по сравнению с остальными моделями достаточно мало.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на применении специального генератора импульсов. Параметры волн напряжения постоянно меняются, в зависимости от разницы между входным и выходным напряжением. В результате обеспечивается стабильность частоты тока на выходе.

Главным преимуществом ШИМ станции считается возможность полной синхронизации с потребляющей электричество техникой. ШИМ стабилизатор напряжения, применяемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной работоспособности процессора. Данный тип преобразователя наиболее востребован в условиях подключения котла к электросети с низким напряжением.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитных трансформаторных сердечников. В начале 60-х годов прошлого века, устройства устанавливались для стабилизации работы бытовой техники.

Феррорезонансный стабилизатор напряжения для работы с газовым котлом в бытовых целях практически не используется. Станции ставят в котельные большой мощности.

В качестве преимуществ преобразователей можно выделить:

  • Высокая точность выходного напряжения, погрешность не более 1-3%.
  • Скорость реагирования.

В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должно быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла, в первую очередь зависит от параметров электрической проводки, подведенной к жилому дому. Если питание сети однофазное, потребуется соответствующий преобразователь.

При трехфазной электросети потребуется поставить либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы

Однофазные стабилизаторы в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электросети с номинальным напряжением в 220 В. Бытовые приборы предназначены для выпрямления полной максимальной мощности до 135 кВа.

Допускается использование однофазных преобразователей и в промышленных целях. В таком случае на трехфазную сеть потребуется одновременное подключение сразу трех выпрямителей. Такое решение может быть оправданным, если учесть, что однофазные устройства выдают ток с более устойчивой частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используют в промышленных целях. Допускается подключение выпрямителя к котлам с большой производственной мощностью. Условия эксплуатации рекомендуют применение трехфазных модулей для электросети с номинальной мощностью 380 и 400 В.

Подключить трехфазное устройство можно и в бытовых целях, при условии, что к частному дому подведена сеть с напряжением в 380В. Но в целом, для газового котла небольшой мощности, необходимость в установке трехфазной модели отсутствует.

Какой стабилизатор нужен для газового котла

Для газового котла лучше стабилизатор напряжения, соответствующий нескольким основным критериям:

  • Время отклика – этот параметр указывается в технической документации и измеряется в мс (миллисекундах). Чем меньше коэффициент, тем лучше это для автоматики котла. По сути, время отклика означает то, за какой промежуток, стабилизатор, при очередном скачке, сможет откорректировать напряжение.
  • Диапазон напряжения на входе – параметр, указывающий границы, в пределах которых выпрямитель сможет работать. По достижении предельных значений, прибор попросту отключит газовый котел. Частые отключения в период отопления могут привести к размерзанию труб. Поэтому, лучший стабилизатор напряжения для газового котла, должен иметь разбежку, в приблизительно 140-260 В.
  • Уровни коррекции – от этого коэффициента зависит точность поддержания и стабильность напряжения на выходе. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
  • Диапазон рабочих температур – требованием к стабилизатору является сохранение работоспособности при температуре окружающей среды от +5 до +40°С. Для промышленных устройств предусмотрено наличие специального кожуха, делающего возможным эксплуатацию даже при минусовых значениях.

Еще одним важным критерием является тип установки. Для газовых котлов в основном используются навесные модели, имеющие небольшой вес. Напольные (полочные) устройства предназначены для трехфазных котлов большой мощности. Оптимальным решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеуказанные требования, становится очевидным, для газового котла нужен электронный или релейный, или как вариант инверторный тип стабилизатора. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность стабилизатора напряжения

Необходимая минимальная мощность стабилизатора на 220В рассчитывается следующим образом:

  • Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент приводится в технической документации.
  • Получить суммарную мощность всех подключаемых к станции точек электропотребления.
  • Умножить полученную сумму на 1,3 – это позволит учесть пусковой ток. При включении циркуляционного насоса, фактическое потребление электричества может возрасти в три раза.

Как показывает практика, правильно самостоятельно рассчитать фактическую мощность, потребителю удается достаточно редко. Поэтому, с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при приобретении станции, либо воспользоваться специальным онлайн калькулятором.

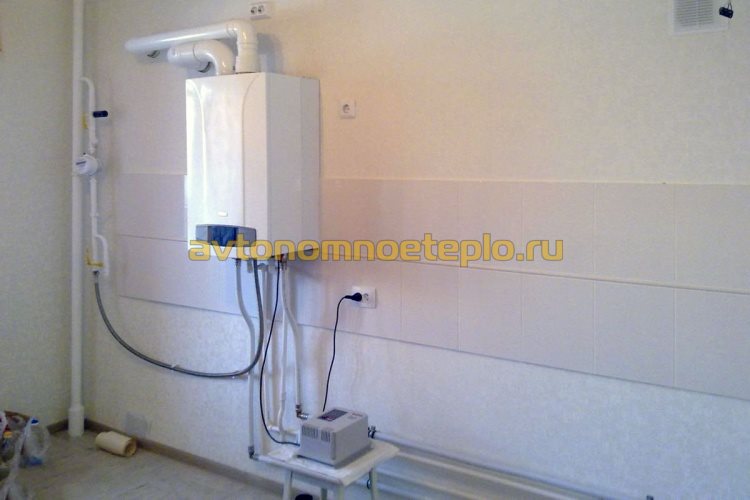

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения длительной и безопасной эксплуатации устройства. Подробные требования описаны в технической документации.

Основные правила следующие:

  • Стабилизатор напряжения должен располагаться в сухом месте. Категорически запрещается монтаж устройства в комнатах с повышенной сыростью: гаражах, ванных комнатах и т.д.
  • Модуль нельзя располагать в непосредственной близости от горючих и легковоспламеняющихся веществ.
  • Обязателен свободный доступ свежего воздуха к корпусу устройства. По этой причине устанавливать модуль в шкаф запрещается.

Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых отопительных котлов крепят в непосредственной близости от отопительного оборудования. Подключение к котлу выполняется через специальную розетку на корпусе.

Какой фирмы лучше купить стабилизатор для котла на газе

Отзывы покупателей показывают, что наибольшего доверия заслуживает оборудование российских производителей. Модули, предлагаемые на рынке, имеют длительный срок эксплуатации и хорошие показатели производительности. Обратить внимание стоит и на европейские модели. Лучше воздержаться от приобретения техники, сделанной в Китае.

Рейтинг стабилизаторов возглавляют следующие марки:

  • Штиль – российские модели, имеющие высокую точность стабилизации. Под маркой «Штиль» изготавливают релейное или симисторное оборудование. Судя по отзывам потребителей – это высокоточные стабилизаторы, имеющие оптимальное соотношение цены и качества.
    Приобретение выпрямителя Штиль для котельной, обойдется в 5-6 тыс. руб. Популярность обусловлена полной адаптацией к характеристикам и параметрам отечественных электросетей.
  • Ресанта – популярность оборудованию латвийской сборки принесла в первую очередь низкая стоимость моделей. Можно подобрать модель для бытового котла за 1200-1600 руб. Точность напряжения на выходе составляет 8%. При покупке модели Ресанта, нужно быть осторожным, чтобы приобрести модуль латвийской сборки, а не купить китайскую подделку.
  • POWERCOM – производитель предлагает электронные модели с высокой эффективностью стабилизации напряжения. Погрешность на выходе составляет 5%. Компания POWERCOM предоставляет 24 месяца гарантии.
  • Sven – релейные устройства с диапазоном входного напряжения 100-280В, и скоростью срабатывания -10 мс. Модуль имеет небольшие габариты и высокую чувствительность. Стабилизаторы Sven пользуются популярностью благодаря своей бесшумной работе и производительности.

При выборе стабилизатора для газового котла, следует руководствоваться не столько моделью оборудования, сколько указанными в технической документации параметрами.

Ответы на часто задаваемые вопросы

Как показывает статистика обращений потребителей в сервисные и консультационные центры обслуживания стабилизаторов, а также, переписка на различных строительных форумах, большинство волнуют одни и те же вопросы, связанные с эксплуатацией и работой выпрямителей. Ниже приводятся наиболее типичные из них.
{banner_downtext}

Через что лучше подключить газовый котел к сети, стабилизатор или сетевой фильтр

Сетевой фильтр предназначен для предотвращения попадания высокочастотных помех на блок питания электронного устройства. При скачках напряжения фильтр не сможет спасти автоматику котла. Плата попросту сгорит.

От стабилизатора требуется точность, а также стабильность напряжения на выходе. Само устройство выпрямителя направлено на нивелирование скачкообразных явлений в сети. Поэтому сетевой фильтр не сможет заменить стабилизатор.

При низком напряжении, сетевой фильтр абсолютно беспомощен. В таком случае можно использовать исключительно накопительные стабилизаторы.

Почему щелкает стабилизатор, когда включен газовый котел

Существует несколько вариантов ответов на данный вопрос:

  • Пороги срабатывания стабилизатора – у каждого устройства есть диапазон напряжений, при котором он будет работать. Неправильный подбор модуля приводит к тому, что при выходе за предельные границы, внутри корпуса начинают раздаваться щелчки, после чего устройство отключается на несколько секунд. В течение ночи ситуация может повторяться 6-8 раз. Устранить неисправность можно, только поменяв старый стабилизатор на новый, но уже с необходимым порогом срабатывания.
  • Некачественная пайка – еще одна распространенная проблема «бюджетных версий», это использование так называемой холодной пайки, при фиксации и соединении контактов внутри корпуса. Во время сборки нагреваемые поверхности не доводят до необходимой температуры. Об этом свидетельствует серый цвет припоя. Со временем, на этом месте образуется кольцевая трещина, что и приводит к появлению неприятных звуков: щелчков и свиста.
  • Принцип работы – щелчки могут быть слышны при переключении мощности механических устройств.

Можно ли применять обычный стабилизатор для газового котла

Недорогой стабилизатор механического действия не может обеспечить безопасность автоматики котла по нескольким причинам:

  • Низкая скорость срабатывания – чем больше временной промежуток между скачком напряжения и срабатыванием выпрямителя, тем выше вероятность, что при очередном скачке напряжения автоматика котла сгорит, даже при использовании стабилизатора.
  • Погрешность выходного напряжения – процессор газового котла с электронным управлением, работает с использованием определенной частоты. Скачки напряжения могут вывести процессор из строя. Дешевые модули обычно не могут обеспечить достаточную защиту по причине высокой погрешности выходного напряжения.
  • Отсутствие гальванической развязки – в обычных моделях этот узел отсутствует, что влияет на точность настроек и воздействие любых электромеханических помех на работу стабилизатора.

Как показывает практика, на приобретении оборудования, предназначенного для защиты блока управления газового котла, не стоит экономить.

Обычный стабилизатор не может обеспечить достаточную защиту от скачков напряжения. А при отсутствии соблюдения условий эксплуатации, при обращении в сервисный центр могут отказать в обслуживании по гарантии. Установка качественного стабилизатора защитит автоматику котла от выхода из строя и позволит получить бесплатное сервисное обслуживание, если возникнет такая необходимость.

Источник

Чем отличается релейный стабилизатор от симисторного? Какой стабилизатор лучше?
какой стабилизатор напряжения лучше выбрать для газового котла

10 лучших стабилизаторов для газовых котлов

Лучшие стабилизаторы напряжения для котла

Газовый или электрический котел сегодня является одним из самых востребованных бытовых приборов в квартирах и частных домах. Чтобы он бесперебойно работал, необходимо постоянное напряжение электроэнергии. Практически никто не застрахован от его перепадов и скачков, поэтому мастера и изготовители рекомендуют использовать специальные стабилизаторы. В большом разнообразии техники и комплектующих элементов трудно самостоятельно выбрать добротные приборы, отсеяв устаревшие, низкокачественные товары. Для этого эксперты составили рейтинг, где были названы надежные производители, лучшие стабилизаторы напряжения для котла однофазного и трехфазного типа, критерии оценки, советы для покупки.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

  • Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
  • HuterElektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
  • Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
  • Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
  • Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
  • APC(AmericanPowerConversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
  • Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
  • Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
  • Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
  • Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Рейтинг стабилизаторов напряжения для котла

Нельзя однозначно сказать, какие стабилизаторы напряжения хорошие, а какие нет. Каждая выпускаемая единица товара имеет свои достоинства, недостатки для той или иной области применения. Эксперты рассматривали современные и востребованные модели. А рейтинг составлялся на основе критериев, по которым можно определить, какой стабилизатор напряжения лучше. Среди них следующие:

  • Фазность – одна или три фазы;
  • Входное и выходной напряжение;
  • Мощность;
  • Быстродействие – скорость реакции, время срабатывания;
  • Защитные функции, наличие рестарта;
  • Исполнение конструкции;
  • КПД;
  • Дополнительные особенности – индикация, диапазон температур.

Не только эти параметры предопределяли лучшие стабилизаторы напряжения для котла, не менее важны отзывы пользователей таких агрегатов. Стоит заметить, что стабилизаторы бывают нескольких видов – электромеханические, релейные, электронные, однофазные и трехфазные. Только определившись с особенностями, сильными, слабыми сторонами каждого номинанта, можно сделать правильный выбор.

Лучшие однофазные стабилизаторы для газового котла

Наиболее востребованными на отечественном рынке остаются маломощные приборы такого формата, их устанавливают в квартиры, дома, разные мастерские с большим количеством техники. Если помещение подключено к сети 220 В и частотой напряжения 50 Гц, газовый котел можно дополнить однофазным стабилизатором. Размер котла также многое решает, чем он больше, тем мощнее должен быть сопутствующий ему аппарат.

Бастион Teplocom ST-888

Такое устройство релейного типа предназначается для создания оптимального электрического напряжения, чтобы тем самым повысить качество работы электрических, газовых котлов отопления. Создавать надежную защиту позволяют заявленные характеристики – мощность 480-710 Вт, входное напряжение 260 Вт, выходное 170-240 Вт. Защитное отключение сработает, если эти показатели превысят отметку 242 Вт или опустятся ниже 170 Вт. Аппарат справится с большой перегрузочной мощностью, несмотря на компактный размер и пластиковый корпус.

Достоинства:

  • Микропроцессорный тип управления;
  • Релейная стабилизация;
  • Быстродействие;
  • Легкое подключение;
  • Настенное крепление;
  • Высокая мощность при перегрузке;
  • Индикация аварийного состояния.

Недостатки:

  • Корпус из пластика;
  • Шум во время работы.

В отзывах пользователи также подчеркивают, что прибор не искажает синусоиду, что часто бывает при нелинейности нагрузки электросети. В отличие от простых стандартных моделей, тут есть дисплей с информацией, световая индикация. При постоянной работе такой помощник прослужит не менее 5 лет, такую гарантию дает производитель.

Huter 400GS

Прибор релейного типа китайского производства ломает стереотипы о низком качестве азиатской техники. Работая в пределах 110-260 Вт, он допускает максимальное отхождение скачков напряжения не более чем на 8%. Для комфортной эксплуатации установлен цифровой дисплей, а малые габариты и небольшой вес позволяют монтировать на стену в любом месте. Как все современные устройства такого формата, эта модель не искажает синусоидальный ток. При этом рабочая температура может колебаться в пределах 0-40 градусов.

Достоинства:

  • Защитная система от короткого замыкания, перегрева, скачка напряжения;
  • Аварийное отключение;
  • Малогабаритный корпус;
  • Цифровой индикатор;
  • Долгий срок службы;
  • Невысокая цена.

Недостатки:

  • Возможны погрешности стабилизации;
  • Несовместимость с электрическими котлами.

В отзывах можно видеть, что у многих пользователей эта модель служит 5 лет и больше без сбоев, поломок. Небольшие отклонения в работе возможны, но они не опасны для газового теплового оборудования. Хорошие заявленные характеристики позволяют совмещать его работу с системами сигнализации, видеонаблюдения.

Энергия APC 1000

Отличный защитный прибор отечественного производства, выравнивающий подачу электроэнергии до оптимального показателя 220 В с погрешностью всего в 4%. Благодаря таким свойствам его можно совмещать с электрооборудованием бытового назначения любой сложности. В сборке задействованы детали высокого качества, производитель гарантирует долгий срок службы. Активная мощность – 700-1000 Вт, напряжение на входе варьирует в пределах 140-260 В, при этом синусоида будет чистой. Такой однофазный стабилизатор напряжения 220 В демонстрирует коэффициент полезного действия до 98%.

Достоинства:

  • Корпус из металла;
  • Приятный дизайн;
  • Бесшумная работа;
  • Небольшой процент погрешности;
  • Защита от перегрева, низкого, высокого напряжения;
  • Световая индикация.

Недостатки:

  • Непрактичные вилки;
  • Дисплей с подсветкой слишком яркий.

Подтверждают, насколько хорош и эффективен стабилизатор напряжения «Энергия» отзывы пользователей. В них говорится, что он сочетается с большинством приборов и отопительных систем. Многим пришлось докупать переходники к розеткам, так как французский стандарт не так популярен на постсоветском пространстве. Табло с индикацией может несколько отличаться от предложенной производителем картинки. Ночью световые индикаторы ярко горят, выполняя функцию ночника.

Rucelf КОТЁЛ-1200

Еще один релейный однофазный стабилизатор напряжения для котла отопления отечественного производства с хорошими техническими, эксплуатационными характеристиками. Настенный монтаж и небольшие габариты позволяют экономить свободное пространство. Максимальная эффективная мощность составляет 1200 Вт, минимальное рабочее напряжение должно составлять 130 В на входе, 202 В на выходе. Для комфортной эксплуатации установлен цифровой дисплей со световой индикацией.

Достоинства:

  • Защита от перегрева, замыкания, грозы;
  • КПД эффективности 97%;
  • Легкий вес, небольшие габариты;
  • Аккуратный внешний вид;
  • Корпус из металла;
  • Высокая мощность.

Недостатки:

  • Отсутствует входной предохранитель;
  • Только одна розетка, требует тройник.

Надежная конструкция обещает долгий срок службы. Несмотря на корпус из металла, агрегат компактный, легко монтируется на стене. Световая индикация очень яркая, может даже служить в роли ночника, но из-за этого прибор неуместен напротив телевизора, окна.

Система управления расположена снизу, поэтому лучше крепить устройство повыше, чтобы каждый раз не наклоняться.

Powerman AVS 500S

Однофазный ступенчатый прибор для газового котлового оборудования с уровнем мощности в пределах 200-300 Вт. Минимальная отметка напряжения 140 В, максимальная 260 В. Сколько бы он не выравнивал показатели, погрешность от 220 В не будет выше 8%. При критических перепадах сработает система защиты, чтобы обезопасить и стабилизатор, и газовое оборудование от поломок. Световой индикатор покажет включение, защиту, задержки, напряжения на входе и выходе.

Достоинства:

  • Компактность;
  • Хорошие показатели защиты;
  • Простота монтажа, управления;
  • Невысокая цена;
  • Плоская форма.

Недостатки:

  • Недостоверный показатель выходного напряжения;
  • Только одна розетка.

За свою цену это хорошее предложение бюджетного плана. Плоский корпус с небольшим весом и размерами легко вешается на стену. О текущих параметрах расскажут световые индикаторы, никакого постороннего шума не выдает. У некоторых пользователей заявленные данные с реальными несколько не сходились, но это не снижает эффективность работы.

APC by Schneider Electric Line-R LS1000-RS

Современный стабилизатор напряжения электронного типа от известного бренда, защищающий технику от провалов, скачков электросети. Вход предусматривает диапазон 184–284 В, выход 230 В. Для бесперебойной службы требуется температура не ниже 0 градусов, максимум +40 градусов. Для комфортного управления установлен LED-экран со световыми индикаторами, 3 розетки с защитой от детей. Отличительной чертой является внешний вид, так как корпус представлен в благородном черном цвете.

Достоинства:

  • Небольшие габариты;
  • Недорогая цена;
  • Бесшумная работа;
  • 3 розетки;
  • Легкий монтаж, управление.

Недостатки:

  • Недостаточная длина шнура;
  • Возможны погрешности показателей на экране с реальными данными.

Некоторые отзывы говорят о том, что черный корпус не совсем вписывается в интерьер комнаты в отличие от классических светлых агрегатов. Кроме того на дисплее могут указываться одни данные входа и выхода, а при измерении несколько иные. Но в целом это эффективный и полезный помощник в доме с большим количеством техники.

Sven VR-L1000

Этот номинант пользуется огромным спросом по причине доступной цены наряду с достаточным функционалом. На корпусе установлено 2 розетки для комфортного подключения евро размера, а также кнопка для блокировки подачи тока. Принимать в качестве «удара» устройство может в пределах 184-285 В, отдавая при этом по выходу 230 В с погрешностью около 10%. На корпусе есть световая индикация о сети, перегрузке, нормализации. Также есть опция аварийного отключения при слишком больших скачках.

Достоинства:

  • Компактный размер;
  • Защитная система;
  • Невысокая цена;
  • Тихая работа;
  • Прочная фиксация всех разъемов.

Недостатки:

  • Несъемный шнур питания;
  • Щелчки при дестабилизации.

Все задачи, поставленные пользователем перед этим устройством, выполняются беспрекословно. При постоянном включении можно ощутить разницу, насколько лучше станут работать бытовые приборы в доме. Матовый пластик корпуса не маркий, все световые индикаторы четкие, понятные, для управления установлена только одна кнопка.

Лучшие трехфазные стабилизаторы для газового котла

В том случае если отопительная система предусматривает подключение к сети 380 В, тогда речь идет о трехфазном бытовом стабилизаторе напряжения. Или же можно разместить на каждую фазу по простому стабилизатору из вышеописанных номинантов, но это займет много места, средств на покупку. Упростит задачу современный агрегат усиленной мощности и выдержки, лучшие модели будут названы дальше.

Ресанта ACH-30000/3-Ц

Эта модель позволит не только защитить тепловое оборудование в помещении, но и все находящиеся бытовые приборы, работающие от электросети. Максимальная нагрузка на него может достигать отметки 30 кВт. На корпусе есть все необходимые отверстия для подсоединения. Сборка защищена сразу по нескольким фронтам – от перегрева, падения и роста тока, коротких замыканий. Оптимальный температурный режим для нормального функционирования – 5-40 градусов тепла. На корпусе присутствует разу 3 LCD экрана с информацией по каждой фазе. Сбоку установлен автоматический выключатель 3 полюсов, срабатывающий при конкретном сбое. КПД этого агрегата составляет 97%, погрешность не выше 8%.

Достоинства:

  • Надежные защитные опции;
  • Электронная система управления;
  • Возможна работа с одной фазой;
  • Доступная цена;
  • Прочный корпус.

Недостатки:

  • Шум;
  • Межфазный перепад может быть слегка выше нормы.

Большинство пользователей отмечают надежность подачи электросети при постоянной работе этой модели. Неоднократные короткие замыкания не выводят из строя технику. Иногда случается лишь превышение погрешности, о чем свидетельствуют некоторые владельцы.

Энергия Voltron SVC-30000/3D

Такой трехфазный стабилизатор напряжения 15 кВт относится к электромеханическому типу, причем его по желанию можно переключать на мощность 20 кВт. Благодаря усовершенствованию щеточного узла внутри конструкции модель работает практически бесшумно. В составе есть микропроцессорный блок, обеспечивающий функциональность, защиту от повреждений. Электромеханический принцип работы гарантирует плавность регулировки между тремя фазами. Разрешенный диапазон температуры от -20 до +45 градусов. Допустимые показатели на входе – 140-255В, на выходе 213-227 В, максимальная погрешность всего 3%, КПД 98%.

Достоинства:

  • Электромеханический тип работы;
  • Высокая точность;
  • Низкая погрешность;
  • Напольная установка;
  • Работа при низких температурах.

Недостатки:

  • Большой вес;
  • Высокая цена.

Громоздкий, тяжелый прибор, гарантирующий максимально долгую службу без поломок. Цена полностью оправдана тем, что защитит всю дорогостоящую технику и систему отопления в доме от выхода из строя, сгорания.

Все опции усовершенствованы, начиная от точности погрешности, заканчивая производительностью. Для удобства перемещения установлены колесики.

Rucelf SDV-3-15000

Этот прибор востребован не только в бытовых, но и промышленных условиях для защиты систем отопления, техники, дорогостоящего оборудования. Электромеханический тип работы выражается в высоких технических характеристиках – мощность 15 кВт, диапазон напряжения 210-475 В, КПД 98%. Доступная для работы температура от 0 до 45 градусов. Для защиты установлен автоматический предохранитель. Установка напольная, так как это габаритный тяжелый агрегат. Для подключения вместо розеток предусмотрены клеммы. Световая индикация покажет напряжение на входе, выходе, выходной ток.

Достоинства:

  • Строгий дизайн;
  • Высокая производительность;
  • Исправная работа;
  • Предохранитель для защиты;
  • Цена ниже конкурентных моделей.

Недостатки:

  • Не приемлет температуры ниже 0 градусов;
  • Подключение клеммами.

По техническим особенностям, опциям эта модель ничуть не уступает таким же приборам от популярных европейских брендов. Зато цены будут гораздо ниже, что и обусловило большой спрос на отечественный аналог. Негативных отзывов практически нет, разве что небольшой шум при включении, а также ограниченность рабочего климата.

Lider PS6W-30

Подключать к такой модели можно отопительные приборы и другую бытовую технику трехфазного или однофазного потребления, но чтобы в целом общий показатель мощности не превышал отметку 6000 ВА. В его конструкции находятся три однофазных стабилизатора, подключаться к которым можно при помощи клемм. Установка напольная, желательно сверху специальной подставки. Подача тока на входе должна быть 216-475 В, на выходе – 380 В, погрешности при этом может достигать 4%. Для комфортной эксплуатации предусмотрена электронная система.

Достоинства:

  • Универсальность;
  • Высокая точность;
  • Нет искажения формы синусоиды;
  • Надежность;
  • Удобная система эксплуатации.

Недостатки:

  • Есть риски пересыхания конденсаторов-электролитов.

У тех пользователей, что владеют таким устройством около 10 лет и дольше, возникали неполадки с завышением напряжения на выходе. Но проблема быстро решается простым и не затратным ремонтом. В остальном приборы будут работать долгое время, оберегая всю электронику в доме, на даче, в квартире.

Штиль IS3115RT

В отличие от ранее рассмотренных номинантов это прибор инверторного типа с показателем переменного напряжения 13.5 кВт. Точность балансировки тока 2%, рабочие показатели напряжения 90-310 В, но выдержать агрегат может 155-537 В. Он оснащен ЖК-дисплеем, светодиодной индикацией, чтобы передавать владельцу всю информацию. Для защиты от перегрева и выхода из строя предусмотрена система принудительной вентиляции, скорость вращения напрямую зависит от уровня нагрузки. Установка может быть горизонтальной, вертикальной, этому способствует поворотная панель корпуса. В комплекте есть упоры, крепежи для напольного или настенного монтажа на выбор. КПД 97%.

Достоинства:

  • Высокая точность, коэффициент полезного действия;
  • Адаптивная вентиляция охлаждения;
  • Молниезащита;
  • Цифровое управление;
  • Мгновенная реакция на скачки тока;
  • Многоуровневая аварийная защита;
  • Разный способ монтажа.

Недостатки:

  • Дорогая стоимость;
  • Громоздкий корпус.

Несомненный лидер обзора по всем определяющим критериям – точность, скорость коррекции, коэффициент полезного действия. Мастера в один голос называют эту модель современной и максимально усовершенствованной. Даже при сильных перепадах электросети нет шума, специфических щелчков.

Какой стабилизатор напряжения для котла лучше купить

Подбирать стабилизатор напряжения следует в первую очередь по типу сети в помещении. На базе этого выбирают однофазный или трехфазный вариант, чтобы его мощности хватало для подавления скачков электроэнергии. После этого оценивается мощность всех потребителей сети, чтобы у стабилизатора этот параметр был не ниже. Завершить процесс выбора могут два важных параметра – КПД и процент погрешности.

После сравнения лидеров 2019 года можно подвести следующие итоги:

  • Самая продаваемая модель с невысокой ценой — Ресанта ACH-30000/3-Ц;
  • Лучший релейный стабилизатор напряжения — Энергия APC 1000;
  • Лучшая трехфазная модель для котлов отопления — Rucelf SDV-3-15000;
  • Лучший электронный прибор для стабилизации тока — Lider PS6W-30;
  • Самый точный, мощный и скоростной прибор — Штиль IS3115RT.

Важно помнить, что выбор производится строго по имеющимся показателям электросети и теплового оборудования, потребностей, бюджета. А список номинантов, их характеристики, плюсы и минусы помогут сузить круг поиска.

Источник

Комментировать
0
23 просмотров
Комментариев нет, будьте первым кто его оставит
