какие трубы лучше использовать для теплого пола

Труба для теплого пола как выбрать

Прообразы «теплых полов» использовались в практике организации отопления жилых домов уже достаточно давно. Так, археологи и специалисты в области истории архитектуры находят тому подтверждение при раскопках древних поселений скандинавских племен, в остатках домов римских патрициев, в средневековых феодальных замках Европы, в традиционных жилых постройках дальневосточных народов. Система проложенных под полом каналов обеспечивала прохождение горячего воздуха от печей, что способствовало равномерному прогреву помещения. Новое рождение получили «тёплые полы» с появлением насосов и упрощением производства труб – вместо воздуха в качестве теплоносителя стала использоваться вода. Но широкую популярность и общую доступность подобные системы отопления получили лишь к концу прошлого века, что было обусловлено появлением и внедрением технологий производства недорогих качественным полимерных труб.

Труба для теплого пола как выбрать

В настоящее время число сторонников именно такого способа обогрева помещений постоянно увеличивается. Все больше хозяев частных домов и квартир задаются целью создать в своих владениях систему водяных «теплых полов», оценив ее экономичность, удобство в эксплуатации и создаваемое комфортное распределение температур в помещениях. Естественно, для «нашего человека» всегда свойственно желание сделать все или многое собственными руками. Однако, не стоит полагаться на заверения некоторых интернет-публикаций, что это – совсем несложное дело. Чтобы система получилась работоспособной, надежной, безаварийной, эффективной и экономичной, необходимо учесть при ее расчете множество нюансов, в том числе параметры и качество комплектующих. А в череде всех необходимых материалов, деталей и узлов одну из ключевых позиций занимают теплообменные контуры труб, без гарантированного качества которых водяной «теплый пол» попросту невозможен. Каким требованиям должна отвечать труба для теплого пола как выбрать нужную из современного ассортимента – все эти вопросы найдут освещение в настоящей публикации.

Ключевые требования к трубам контуров «теплого пола»

Содержание статьи

Следует заранее «охладить пыл» тех домашних энтузиастов, которые, загоревшись идеей создания у себя в доме «теплого пола», рассчитывают обойтись какими-то остатками, имеющимися в хозяйстве или любыми недорогими трубами, исходя из соображений максимального удешевления всего проекта. Ничего, скорее всего, у них не получится – такая система обогрева помещений предполагает применение исключительно качественного материала, отвечающего целому ряду требований. Никакие «аналоги» в данной ситуации на выручку не придут – это или просто запрещено, или их использование будет сродни «заложенной бомбе», которая неизвестно когда рванет.

Прежде чем принимать решение и планировать поход в магазин за материалом, нужно непременно тщательно изучить все основные требования к трубам, допустимым к использованию в «теплом полу». Ничего не поделаешь – условия эксплуатации весьма специфичны.

  • Даже если у хозяина есть запас металлических труб ВГП, или существует возможность их заполучить по невысокой стоимости – все равно эта идея должна быть отметена сразу же. Причем, совершенно неважно – будут ли это обычные стальные трубы, оцинкованные или даже изготовленные из нержавейки. Этот категорический запрет предопределяется несколькими факторами.

Стальные трубы ВГП исключаются сразу же

В первую очередь, согласно действующим строительным нормам и правилам, в закрытых контурах теплого пола не разрешается использовать трубы, изготовленные по сварной технологии (независимо от того, прямой это шов или спиральный). Ну а второе – сами по себе такие трубы обладают весьма внушительной массой. В совокупности с тем, что весь «пирог» теплого пола с учетом заливаемой стяжки весит очень немало, применение стальных контуров создаст повышенные и совершенно неоправданные нагрузки на перекрытия.

Единственный вариант их применения – это магистрали от котельной до распределительных коллекторных шкафов. Но и в этом случае можно считать подобное решение «вчерашним днем» – есть более простые и удобные в исполнении варианты.

  • Хотя и существуют варианты создания водяных «теплых полов» по «сухой» технологии, все же подавляющее число схем предполагает заливку бетонной стяжки. В таком варианте система становится более эффективной, так как монолитный слой бетона создает равномерное распределение тепла по поверхности и, кроме того, становится мощным накопителем тепловой энергии, обеспечивающим экономичность и плавность работы отопления.

Все это говорит о том, что полностью исключается возможность проведения ревизий уложенных контуров или проведения мелкого ремонта. Любое ЧП приведет к чрезвычайно масштабным и дорогостоящим работам по демонтажу бетонной заливки и замене всего контура в целом. Стало быть, качество труб должно быть таковым, чтобы сроки их эксплуатации были сопоставимы с долговечностью самих строительных конструкций. Система «теплого пола» должна быть выполнена с расчетом на десятилетия вперед.

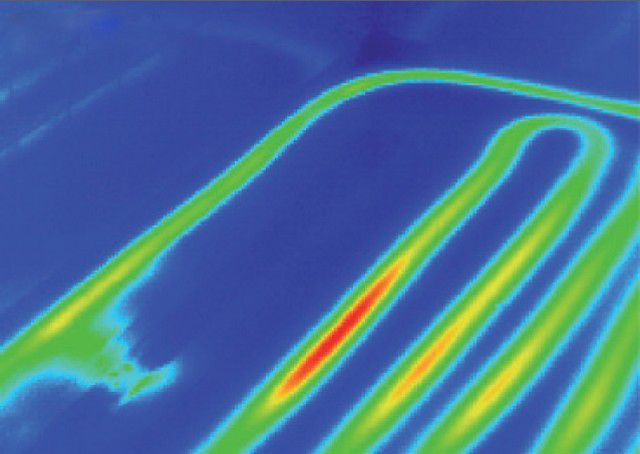

Обнаружить аварийный участок нередко можно только с использованием специального тепловизорного оборудования

Трубы для «теплого пола» должны обладать полной защищенностью от развития коррозии, от процессов зарастания внутренних стенок накипью и солевыми отложениями, сужающими просвет. Материал изготовления должен быть химически инертным независимо от типа применяемого теплоносителя, не подверженным старению, стойким к температурным перепадам. В идеале рекомендуется использовать изделия, оснащенные еще и специальным «барьером» от кислородной диффузии – такие трубы отличаются самыми высокими эксплуатационными качествами.

  • При монтаже контура «теплого пола» следует исключить какие бы то ни было сращивания труб, закрываемых стяжкой (за некоторыми исключениями, о которых будет упомянуто ниже). Любое место соединения – будь то фитинг или сварной шов, всегда было и остается уязвимым местом, в котором чаще всего и случаются аварии при возникновении каких-либо нештатных ситуаций.

Любая протечка неприятна, но на открытом участке, как правило, ликвидировать последствия не составляет особого труда. Иное дело, если такое случается под слоем бетонной заливки – «вытекающие» в буквальном смысле слова последствия могут стать катастрофичными. Даже обнаружить поврежденные участок можно далеко не сразу – он может дать о себе знать протечкой к соседям или даже нарушением работы электрической сети, что представляет собой чрезвычайно высокую опасность.

И второй довод против соединений в контурах. Такие узлы всегда более уязвимы в плане образования зарастаний или засоров. Промыть же контур «теплого пола» — несравнимо сложнее, нежели открыто расположенный радиатор отопления.

Отсюда вывод – контур должен исполняться из цельного отрезка трубы нужной длины. Кроме того, сама труба должна быть достаточно пластичной, чтобы позволить выложить криволинейные участки с плавными изгибами, и при этом сохранять приданную ей форму без излишних внутренних напряжений в стенках.

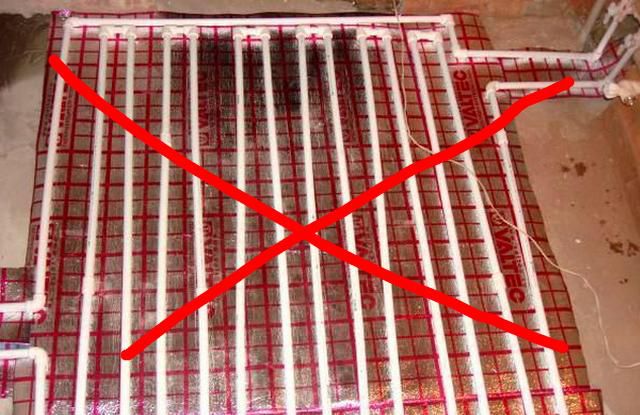

Не стоит это рассматривать в качестве примера для подражания

Могут возразить, что, мол, в интернете встречаются демонстрации созданных контуров «теплых полов», выполненных, к примеру, из полипропиленовых труб, естественно, с использованием сварных швов на поворотах, тройниках и т.п. Но, согласитесь, далеко не все то, что публикуется в сети, должно становиться образцом для повторения. Обратите внимание: на общем фоне – это, буквально, единичные случаи, история эксплуатации которых, кстати, никак не освещается. Есть и еще доводы против такого решения – о них будет сказано при рассмотрении характеристик труб.

  • Из предыдущего пункта логично вытекает следующий – трубы должны иметь достаточную длину для укладки контура единым отрезком. Этому требованию отвечает большинство изделий, выпускаемых для подобного применения – они реализуются метражом в бухтах.

При этом следует учитывать ограничения по общей протяженности контура. Чрезмерная дина трубы может привести к тому, что ее гидравлическое сопротивление превысит возможности циркуляционного насоса, и появится эффект «запертой петли» — теплоноситель не станет перемещаться по контуру. Существуют определенные пределы, превышать которые не стоит.

Диаметр трубы контура «теплого пола»Рекомендуемый предел длины контура
Ø 16 мм60 ÷ 70 м
Ø 20 мм80 ÷ 90 м
Ø 25 мм100 ÷ 120 м

Если площадь помещения, в котором создаётся водяной «теплый пол» такова, что требуются трубы большей длины, то придется разбивать его на два и более участка с отдельными контурами примерно одинаковой протяженности с подключением их к общему коллектору.

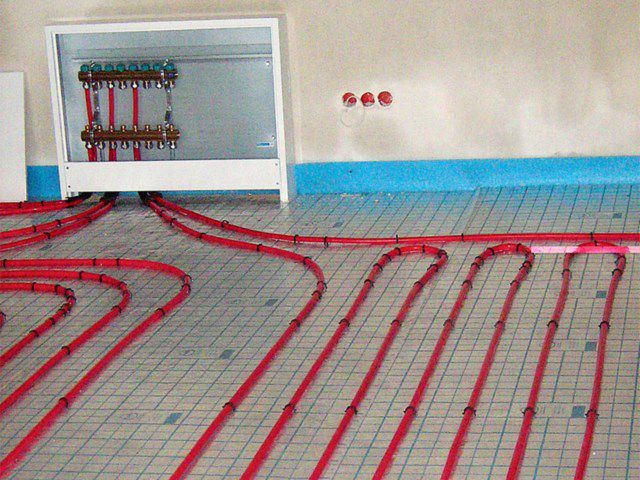

Несколько контуров подключены к одному коллекторному узлу

  • Коль был упомянут диаметр труб, сразу можно остановиться и на этой характеристике.

Обычно для контуров теплого пола используются трубы трех размеров – 16,20 и, значительно реже – 25 мм.

Для теплых полов обычно используются трубы диаметром 16, 20, реже — 25 мм

В этом вопросе важно выбрать «золотую середину», оптимально подходящую конкретным условиям. Понятно, что чем уже просвет трубы, тем большее значение приобретает гидравлическое сопротивление, и тем меньшим теплообменным потенциалом будет обладать контур. Однако, с ростом диаметра непременно увеличивается толщина заливаемой стяжки, что ведет к поднятию поверхности пола, не всегда возможной, и к возрастанию нагрузок на перекрытия.

  • Одно из важнейших требований к трубам – высокая механическая прочность. Стенкам трубы предстоит переносить немалые нагрузки, как внешние, со стороны бетонной стяжки, так и внутренние, вызванные давлением теплоносителя в контуре. Понятно, что критических давлений здесь присутствовать не должно по определению, но все же во избежание аварий, вызванных экстремальными скачками, труба должна быть способна выдерживать до 10 бар.
  • Материал трубы не должен подвергаться термической деформации при высоких температурах. В контурах «теплого пола» нагрев теплоносителя обычно редко когда превышает 40 ÷ 45°С, но для полной гарантии сохранности трубы выбирают материал, который не меняет своих характеристик и при достижении 90 ÷ 95°С – на случай непредвиденных нештатных ситуаций на коллекторном оборудовании.
  • Условием эффективной работы «теплого пола» является и идеальная гладкость внутренних стенок трубы. Это необходимо, во-первых, для того, чтобы значение гидравлического сопротивления лежало в допустимых пределах. Во-вторых, на гладкой поверхности существенно меньше вероятность образования налета и твердых отложений. И в-третьих – при некачественной, неровной поверхности стенок перемещение теплоносителя по трубам может сопровождаться шумом, что далеко не всем людям по нраву.

Итак, были изложены основные требования к трубам контуров «тёплого пола». Теперь можно перейти к рассмотрению разновидностей материала, чтобы оценить, в какой степени они соответствуют указанным выше параметрам, насколько удобны в работе, экономичны с точки зрения стоимости материала и проведения монтажных работ.

Какие трубы оптимальны для теплого пола?

Трубы из металла

Один тип металлических труб уже был вкратце рассмотрен выше – речь идет о стальных ВГП. С ними все однозначно – они в контурах «теплого пола» категорически недопустимы. Но существуют и иные разновидности – и вот они подходят для этих целей как нельзя лучше.

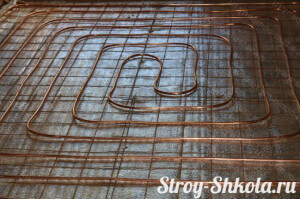

Медные трубы

Если рассматривать медные трубы в свете изложенных выше требований, то они, наверное, близки к идеалу.

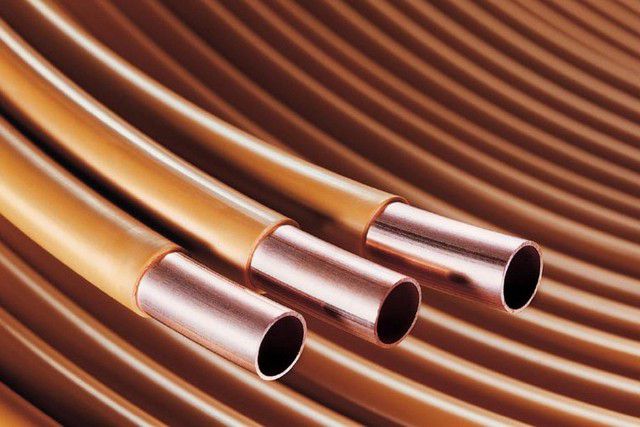

Медные трубы по своим характеристикам близки к идеалу

  • Медь является отличным проводником тепла, то есть контур из таких труб обеспечит максимальную теплоотдачу.
  • Этот металл отличается высочайшей стойкостью к коррозии, то есть трубы в своей долговечности никаких сомнений вызывать не должны. На первых порах эксплуатации медь покроется тонким слоем патины – и после этого процесс ее «старения» практически останавливается.
  • Медные трубы – очень пластичны, и при соблюдении определенных технологических приемов могут быть изогнуты по очень малому радиусу.
  • Стенки медных труб отличаются высокой механической прочностью, не боятся резких скачков давления и перепадов температур.
  • Многие современные производители медных труб практикуют еще и внешнее полимерное пленочное покрытие – это еще один плюс к долговечности таких контуров, которые получают дополнительную защиту от агрессивной среды цемента.

Недостатки у медных труб есть, но их можно отнести к «косвенным» — они не влияют на работоспособность и безопасность системы отопления:

  • Монтаж медных труб – достаточно сложное дело, требующее особых навыков работы и специального оборудования. Это, безусловно, значительно уменьшает возможности самостоятельного создания системы «теплого пола».
  • И второе – стоимость медных труб несравнимо выше, нежели полимерных или композитных. Доступны они далеко не каждому, поэтому и поэтому популярность их весьма высока.

Гофрированные трубы из нержавеющей стали

  • Такая разновидность труб появилась относительно недавно, но сразу доказала свои преимущества над многими другими.
  • Трубы изготавливаются из нержавеющей стали, то есть коррозия их полностью исключается. Помимо этого, они могут иметь дополнительное полимерное покрытие.

Гофрированные трубы из нержавейки — отличное решение для «теплого пола»

  • Такие трубы обладают хорошей гибкостью, что чрезвычайно важно для укладки контуров сложной конфигурации, и при этом стабильно удерживают заданный изгиб. Полностью исключается даже случайный перелом трубы при формировании изгиба.
  • Механическая прочность труб – выше всяких похвал.
  • Устойчивость материала к самым разным воздействиям – температурным, барическим, агрессивной перекачиваемой среды, позволяет использовать подобные трубы даже в технологических промышленных установках – а это уже говорит само за себя.

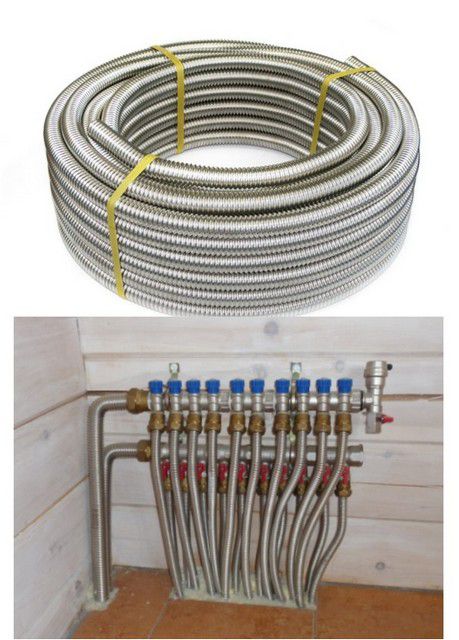

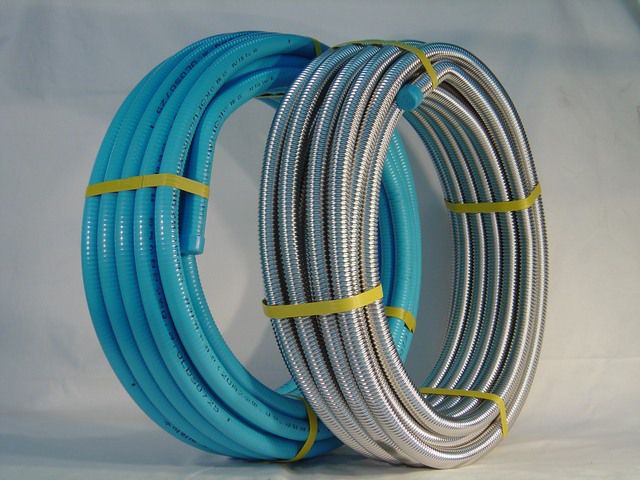

Бухты гофрированных нержавеющих труб

Гофрированные трубы из нержавеющей стали реализуются в бухтах длиной до 30 или 50 метров. Казалось бы – явно недостаточно для контуров теплого пола. Но и здесь все обстоит благополучно.

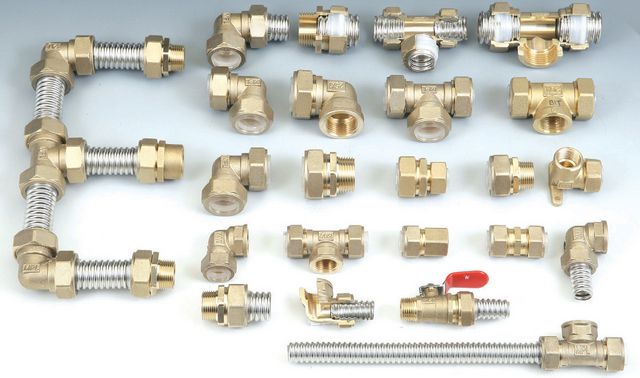

У подобных труб настолько совершенна система соединительных фитингов, что стыковочные узлы вполне можно размещать в стяжке безо всякого риска появления протечки. Это, наверное, единственное исключение из упомянутого выше правила – такие трубы можно стыковать по ходу укладки длинного контура.

Такие трубы оснащаются очень надежными соединительными элементами

Что же ограничивает широкое применение подобных труб? Прежде всего это, безусловно, высокий уровень цен на них. Впрочем, не исключается и еще одна причина – многие потенциальные покупатели попросту не имеют информации о существовании столь надежного варианта.

Цены на гофрированные трубы из нержавеющей стали

Полимерные трубы

В этом разряде можно сделать разделение на трубы из полипропилена и на изделия, основным материалом в которых выступает полиэтилен той или иной степени обработки.

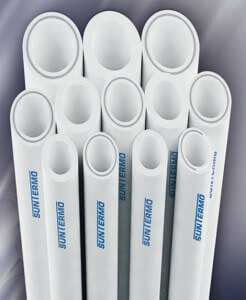

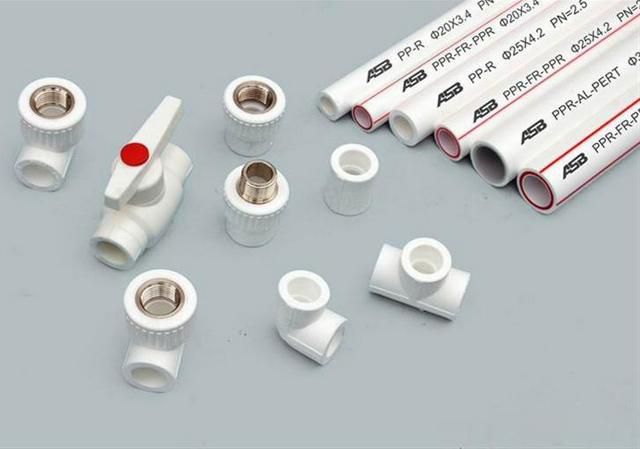

Полипропиленовые трубы

О них уже разговор шел выше, но все же стоит несколько заострить внимание.

Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока.

Полипропиленовые трубы обладают массой достоинств, но для контура «теплого пола» не подойдут

Но вот для контура уже придётся искать иное решение.

  • Форма выпуска таких труб – короткие (в масштабах длин контуров теплого пола) отрезки.
  • Труба обладает очень алой пластичностью, то есть изогнуть ее даже под сравнительно большим радиусом – невозможно, не говоря уже об укладке петель контура. То есть в любом случае нельзя избежать сварных стыков, о недопустимости которых уже говорилось.
  • Теплопроводность материала – невысока, то есть должного теплообмена между теплоносителем и тощей пола обеспечиваться не будет, и общая эффективность системы будет низкой.
  • Трубы из полипропилена выделяются на общем фоне самыми высокими показателями термического линейного расширения. Даже армированные, предназначенные для горячей воды, на длинных участках потребуют установки компенсаторных петель. В теплом полу, залитом стяжкой, такое выполнить невозможно, и стенки труб будут повергаться значительным внутренним напряжениям, что, безусловно, скажется на их долговечности.

Одним словом, что бы кто ни говорил, применять такие трубы для контуров теплого пола – совершенно неоправданное ни с каких точек зрения решение.

Трубы на основе полиэтилена

Уместным, наверное, сразу будет сделать очень важную оговорку. Дело в том, что если проанализировать большинство публикаций, посвященных этой проблеме, то можно прийти к не совсем правильному выводу. Очень часто делается градация всех гибких труб, подходящих для системы «тёплых полов», на изготовленные из сшитого полиэтилена и на металлопластиковые. Невольно возникает стойкая ассоциация, что полиэтилен – он сам по себе, а для металлопласта применяется какой-то иной полимер.

В действительности же все обстоит несколько проще. Все современные гибкие трубы подобного предназначения изготавливаются на базе так называемого сшитого полиэтилена, который, правда, может отличаться технологией обработки исходного материала. А вот уже в структуру самой трубы может включаться металлический усиливающий слой и некоторые другие технологические прослойки, повышающие эксплуатационные характеристики готового изделия.

Поэтому и в этой статье попробуем придерживаться такой же классификации – основанной, в первую очередь, на исходном материале изготовления труб.

Для начала, наверное, стоит все же получить определенное понятие, что же скрывается под загадочным названием «сшитый полиэтилен»

Трубы на основе сшитого полиэтилена

Разработка дешевой и доступной технологии получения полиэтилена в полном смысле слова произвела революцию в жизни человечества – это материал встречается буквально на каждом шагу, и без него трудно даже представить наш быт. Но при всех достоинствах этого материала – инертности, безвредности для воды и продуктов, пластичности, достаточно высокой общей прочности, есть у него и ряд недостатков, которые обусловлены молекулярными особенностями полимера.

Молекулы полиэтилена представляют собой выраженные длинные цепочки, не связанные или очень слабо связанные между собой. При высоких нагрузках материал начинает сильно тянуться, а при термическом воздействии, даже не столь значительном – оплывать, терять заданную форму. Естественно, это серьезно ограничивало сферу применения такого полимера в тех изделиях, которые эксплуатируются в сходных условиях.

Но вот если создать между цепочками молекул поперечные связи, то картина сразу меняется. Структура получается не линейной, а уже трехмерной, и полиэтилен, нисколько не теряя в своих достоинствах, получает дополнительные качества – повышенную прочность и стабильность заданной ему формы.

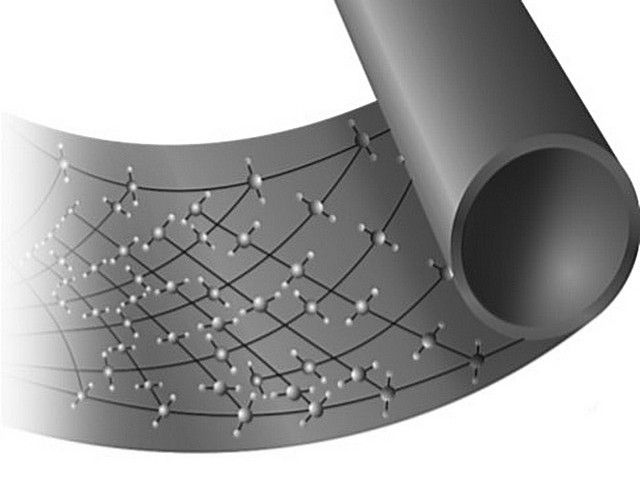

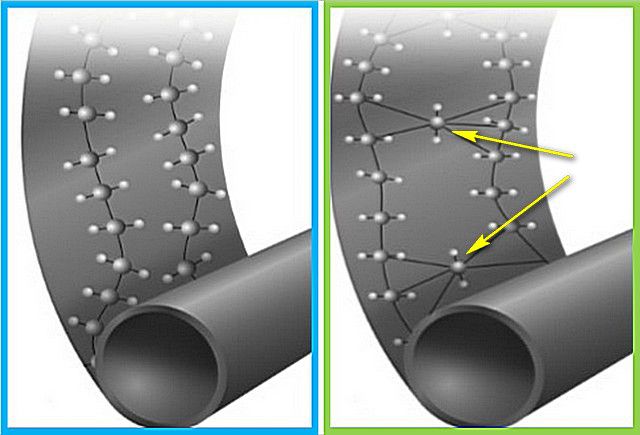

Разница в молекулярном строении между обычным (РЕ) и сшитым (РЕХ) полиэтиленом

Чем больше таких связующих «перемычек», то есть чем выше степень сшивки полиэтилена, измеряемая в процентах, тем материал получается стабильнее и качественнее.

Есть и еще одно замечательное свойство сшитого полиэтилена – это своеобразный «эффект памяти». Если изделие при воздействии каких-либо внешних нагрузок изменяет свою форму или конфигурацию, то при нормализации условий оно будет стремиться в заданное ему исходное положение. Для изготовления труб это становится вообще неоценимым достоинством.

Существует общепринятое буквенное обозначение, по которому можно сразу определить, что изделие изготовлено из сшитого полиэтилена – РЕХ. Но обычно вслед за этими буквами идет еще одна – это символ, который указывает на технологию создания поперечных связей в молекулярной структуре материала. От применяемого метода достаточно сильно зависят эксплуатационные характеристики полимера, поэтому стоит остановиться и на этом нюансе.

  • РЕ-Ха – межмолекулярная сшивка полиэтилена проходит под воздействием химического реактива – пероксида. Изо всех принятых на сегодняшний день технологий именно эта дает максимальную степень сшивки – она доходит до 85%. Исходный полимер при этом ни в какой мере не теряет своих качеств, но резко повышается его прочность и стабильность, отмечается особенно сильно выраженный «эффект памяти».

Технология – достаточна сложная и затратная, но дает на выходе самые высокие результаты. Важно еще и то, что процесс сшивки поддается полному контролю, то есть на выходе получается полимер со строго заданными параметрами.

  • РЕ-Хb – создание поперечных связей происходит по силанольной технологии, за счет так называемой «прививки» активной молекулы силана и обработки водяными парами. Надо сказать, что такая технология изначально задумывалась в качестве более дешевой замены РЕ-Ха., однако, нельзя сказать, что заявленная цель была полностью достигнута.

Сшитый РЕ-Хb-полиэтилен уступает пластичностью, то есть изогнуть трубы по маленькому радиусу будет значительно сложнее. Общая степень сшивки редко когда превосходит 65%. Недостаток еще и в том, что технологический процесс трудно поддается выверенному контролю, и на выходе изделия разных партий могут отличаться своими параметрами. Мало того, процесс сшивки, по сути, не прекращается и в готовых изделиях – он просто переходит в вялотекущую фазу. Получается. Что со временем те же трубы могут стать жестче, усесть. В некоторых странах подобный полиэтилен запрещен к применению в тепловых сетях именно по этой причине – соединения на фитингах не самые надежные, поэтому требуют регулярной подтяжки. Ну а в металлопластиковых трубах на базе РЕ-Хb не раз отмечалось расслоение общей структуры стенок.

  • РЕ-Хс – сшитый полиэтилен, поперечные связи в котором возникают за счет направленного излучения электронов. Производство этого полимера – достаточно простое с точки зрения технологии и недорогое, но и сам получаемый материал существенно уступает полиэтилену РЕ-Ха.

Он, конечно, находит свое применение, например, идет на изготовление металлопластиковых труб невысокой ценовой категории. Они вполне применимы для водопроводных сетей, но использовать их в контуре теплого пола можно с очень большой условностью.

  • РЕ-Хd – по этой технологии поперечные связи образовывались за счет обработки сырья специальными азотистыми веществами. В настоящее время этот метод полностью проиграл конкуренцию другим, и фактически не используется, а трубы с таким индексом – не встречаются.

Качественные трубы из сшитого полиэтилена находят широчайшее применение в системах теплых полов. Мало того, некоторые их типы разработаны исключительно для таких функций.

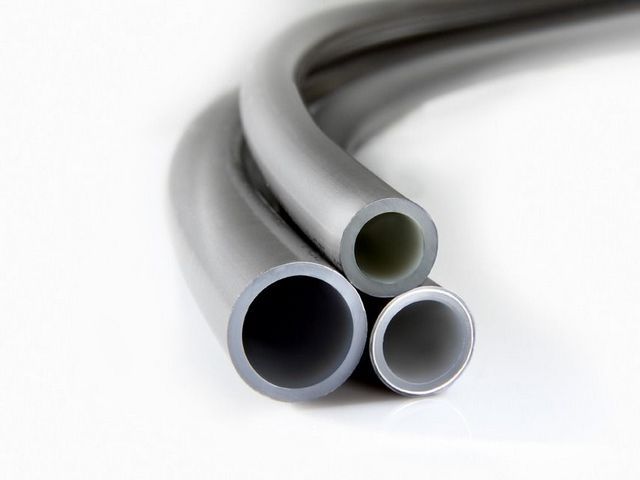

  • Большим спросом у мастеров пользуются металлопластиковые трубы, сочетающие внутренний и внешний слои их сшитого полиэтилена и внутреннюю сплошную алюминиевую прослойку. Принятое обозначение таких труб — РЕХ-Аl-РЕХ.

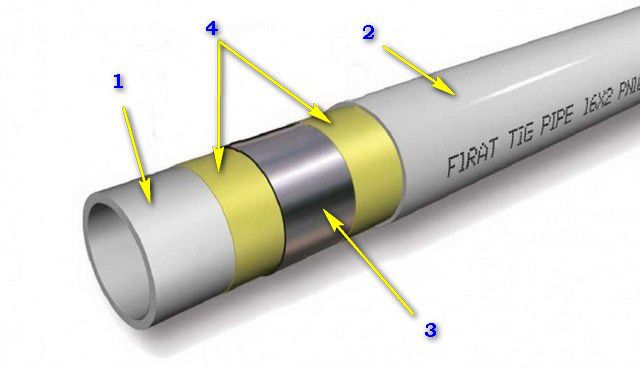

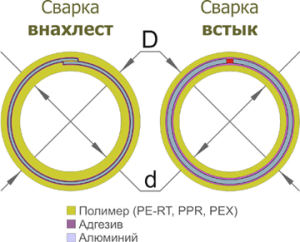

Металлопластиковая труба на базе сшитого полиэтилена (РЕХ-Аl-РЕХ)

1 – внутренний слой РЕХ

2 – внешний слой РЕХ.

3 – сплошной слой алюминиевой фольги, сваренной встык.

4 – клеевые слои (адгезив), обеспечивающие цельность структуры стенки.

Такие трубы обладают вполне приличными эксплуатационными качествами, так как совмещают достоинства полимера и металла. Они хорошо поддаются изгибам (при соблюдении специальных технологических правил), стабильно удерживают приданную конфигурацию контура, имеют достаточно высокую теплоотдачу.

Но коль речь идет о контурах теплого пола, то на первый план выходят параметры самого полимера, использованного для изготовления трубы – на это следует обратить особое внимание. Дело в том, что внешне металлопластиковые трубы очень похожи, и иногда недобросовестные продавцы стремятся не посвящать покупателя в тонкости, выдавая свой товар, как универсальный, подходящий для любых условий эксплуатации.

Как уже говорилось, предпочтение следует отдать трубам, у которых внутренний слой (а лучше – оба полимерных слоя) изготовлены из сшитого полиэтилена РЕ-Ха. Они, конечно, будут недешевы, но дело того стоит.

Рынок стройматериалов буквально кишит подделками под брендовую продукцию, и риск приобрести низкокачественную трубу – достаточно велик. Поэтому всю свою нерешительность необходимо «оставлять дома» — обязательно требуйте от продавцов наличие документов, подтверждающих оригинальность продукции и ее соответствие стандартам.

Можно встретить металлопластиковые трубы, у которых внешний слой выполнен из РЕ-Хс или даже вообще из обычного полиэтилена высокого давления – РЕ-НD. Они внешне практически не отличаются, но применять их в системах теплого пола – не стоит. Любой сантехник со стажем может рассказать, сколько он в своей практике встречал прорывов металлопласта. Нестойкий внешний слой со временем начинает «дубеть», растрескиваться, особенно в местах поворотов или изгибов петель, и запросто может дать трещину. А тонкий внутренний слой и алюминиевая прослойка не способны будут в таких обстоятельствах выдержать напор изнутри.

Кроме того, не исключается и постепенное расслоение тела трубы, так как материалы все же имеют различный коэффициент линейного растяжения при повышении температуры. Поэтому, несмотря на массу действительных и кажущихся достоинств, от использования такого типа труб в контуре под стяжкой все же стоит отказаться. Для этих целей больше подойдут однослойные, выполненные из сшитого полиэтилена РЕ-Ха или РЕ-Хb.

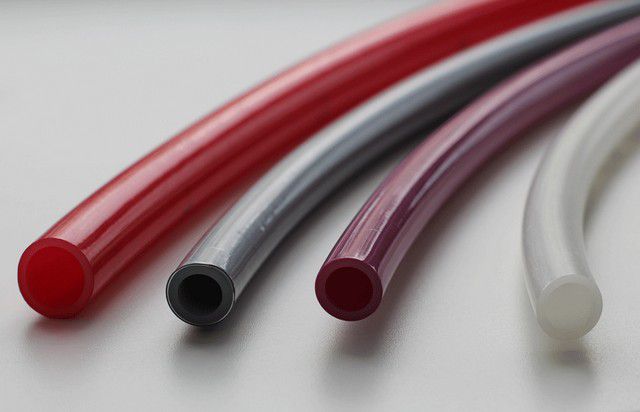

Пластиковые трубы из сшитого полиэтилена

Подобные трубы реализуются бухтами, большим метражом. Они очень удобны для раскладки даже самых сложных контуров, и при соблюдении технологии крепления отлично держат форму. Пластичность материала позволяет укладывать контуры с самым небольшим шагом между витками – порядка 100 мм.

Еще лучше, если есть возможность приобрести такие трубы, дополненные специальным барьером против кислородной диффузии. Проникновение активного кислорода в теплоноситель извне вызывает и активизирует коррозионные процессы в металлических деталях и узлах системы отопления, а особенно подвержены такому старению теплообменники котлов. Чтобы предотвратить подобный процесс и были разработаны специальные преграды от кислородной диффузии.

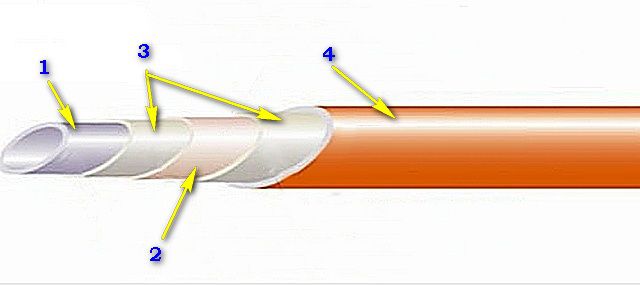

Пятислойная пластиковая труба с противодиффузным барьером

1 – внутренний слой РЕ-Ха или РЕ-Хb

2 – противокислородный барьер EVON.

3 – соединительные прослойки.

4 – наружный слой, соответственно, так же – РЕ-Ха или РЕ-Хb

Сам по себе это барьер обычно представляет собой прослойку из особого органического соединения, полиэтивинилового спирта. Характерно, что все составляющие подобной структуры имеют равные характеристики термического расширения, поэтому даже при значительных термических перепадах никакое расслоение стенкам не грозит.

Ко всему сказанному следует добавить, что производители таких труб из сшитого полиэтилена обязательно комплектуют свои изделия удобными соединительными элементами, которые упростят подключение контуров теплого пола к коллекторам.

Система специальных фитингов обеспечивает надежное подключения труб к коллекторам

Для того чтобы трубу было выбрать проще, а недобросовестному продавцу – сложнее ввести покупателя в заблуждение, можно попробовать разобраться в системе маркировки. Можно рассмотреть на примере – хотя у различных производителей могут быть особенности в этом вопросе, но общий принцип все же сохраняется.

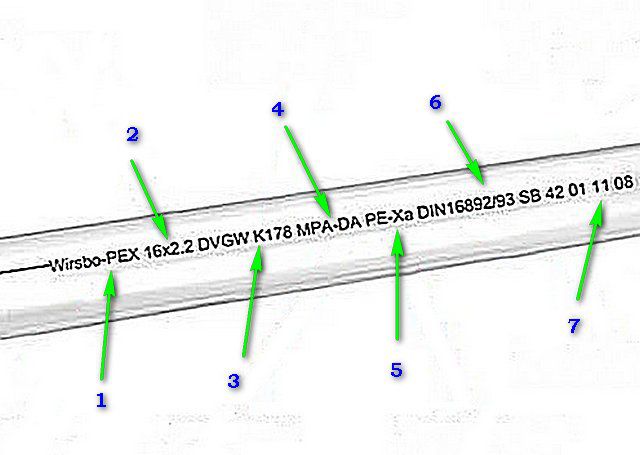

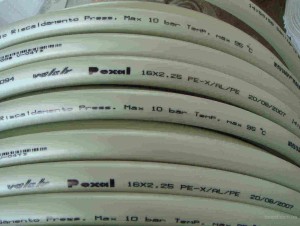

Немало информации размещено в маркировке трубы

1 – обычно на первой позиции указывается товарная марка и конкретный ассортиментный тип трубы.

2 – данные о внешнем диаметре трубы и общей толщине ее стенки.

3 – шифры, указывающие на соответствие принятым международным стандартам по допустимым сферам применения труб. Указанный в данном примере показатель говорит о том, что труба пригодна для перекачки питьевой воды.

4 – примененная для оценки качества изделия технология контроля.

5 – рассмотренная в статье выше технология сшивки полиэтилена.

6 – подтверждение соответствия трубы установленным стандартам DIN 16892/16893. Эти стандарты предопределяют максимальные значения температуры и давления перекачиваемой жидкости. На некоторых моделях труб практикуется нанесение этих показателей в маркировку. Например, это может выглядеть так:

«DIN 16892 PB 14/60°C PB 11/70°C PB 8/90°C»,

что будет означать max 14 бар при t=60°С, 11 бар при t=70°С и 8 бар при t=60°С.

Эти показатели могут быть указаны и в табличной форме, в прилагающийся к партии труб технической документации. Помимо этого, могут быть приведены и предельные сроки эксплуатации при разных режимах. Наример:

Рабочая температура перекачиваемой среды (°C) Допустимое рабочее давление (бар)Срок эксплуатации трубы (лет)
202050
7011,250
908,65

7 – параметры партии материала – сведения о дате и времени выпуска, номере производственной линии и т.п.

Кроме этой информации, на трубах еще нанесена разметка по их длине – это существенно облегчает и контроль приобретения требуемого количества, и саму укладку контуров.

Трубы на базе полиэтилена повышенной термостойкости (PE-RT)

Попытки по максимуму модифицировать полиэтилен привели к созданию принципиального нового материала, обозначаемого аббревиатурой PE-RT, от английского названия, дословно обозначающего полиэтилен с повышенной термостойкостью. Сейчас в производстве используется уже второе поколение этого полимера.

Главное отличие его в том, что материал не требует дополнительных технологических этапов сшивки – его молекулярная структура с многочисленными и разветвлёнными связями уже вообще далека от линейной. Причем это качество заложено еще в исходном материале – поступающий на линии экструзии конгломерат уже в полной мере является полимером с устойчивой молекулярной решеткой. Интересно, что потери свойств не наблюдается даже при вторичной переработке.

Плотная молекулярная решетка термостойкого полиэтилена PERT

Такой полиэтилен показывает куда большие результаты в плане стойкости к высоким температурам и давлению. Срок его службы может исчисляться десятками лет. Уникальная молекулярная структура сохраняет термопластичность материала, то есть он поддается сварке или пайке. Это позволяет в ряде случаев проводить ремонтно-восстановительные работы без демонтажа пришедшего в негодность фрагмента и без использования фитингов, что совершенно невозможно, например, с РЕХ – там поврежденный участок придется удалять.

Трубы из PE-RT не боятся и отрицательных температур – в их заложен потенциал на выдерживание нескольких циклов полной заморозки и оттаивания без прорыва стенок и безо всякой потери своих эксплуатационных качеств.

Трубы отлично «ведут себя» в контурах теплого пола, отличаются бесшумностью даже при сильном напоре перекачиваемого теплоносителя.

По аналогии со сшитым полиэтиленом, PE-RT также используется в производстве как чисто полимерных труб (с противодиффузным слоем или без него), так и металлопластиковых, в разном сочетании. Так как основная нагрузка ложится на базовый внутренний слой, именно его выполняют из термостойкого полиэтилена PE-RT, а внешний защитный слой может быть изготовлен и из сшитого РЕХ или даже РЕ-НD. Но в самых качественных трубах и внешний и внутренний слой выполнены из PE-RT. Так что при выборе стоит обратить особое внимание на указанную в маркировке формулу.

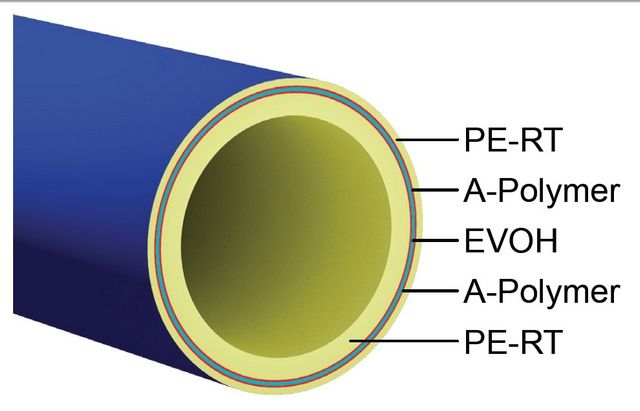

Труба PERT с продиводиффузным слоем EVON

Наверное, можно с полным основанием утверждать, что именно трубы PE-RT будут тем выбором, который в полной мере отвечает всем ранее перечисленным требованиям к контурам «теплого пола» и не входит за рамки разумного в плане затрат на приобретение материала и комплектующих.

Цены на трубы PE-RT

Сколько трубы потребуется для «теплого пола»?

Однозначно на это вопрос ответить очень сложно. Все зависит от шага укладки контуров, а он, в свою очередь, напрямую связан с задачами, которые возлагаются на систему подогрева полов и на характеристики конкретного помещения.

Чтобы определиться с этим вопросом, потребуется провести теплотехнические расчеты для каждого из помещений, где планируется установка «теплого пола». По сути, необходимо рассчитать теплопотери помещения, которые должны быть компенсированы такой системой отопления. В любом случае, «теплый пол» будет иметь смысл только в том случае, если предприняты меры по максимальной термоизоляции помещения. Практикой доказано, что если теплопотери составляют более 80÷100 Вт/м², то обустройство подобной систем обогрева жилья превратятся в абсолютно не оправданные потери сил, средств и времени.

Важно и то, будет ли «тёплый пол» основным источником тепловой энергии, или же он планируется только в качестве средства повышения комфортности в отдельных помещениях или даже на каких-то ограниченных участках, то есть будет работать в «тандеме» с радиаторами.

Обычно шаг укладки лежит в пределах от 100 до 300 мм. Уменьшать его нецелесообразно, а часто – и просто невозможно, так как это не позволит допустимый радиус изгиба трубы. При слишком большом шаге укладки тепло будет распределяться неравномерно, и возникнет «эффект зебры» — явно ощутимые полосы с разным уровнем нагрева поверхности пола.

В зонах, требующих повышенного нагрева, укладка контура может локально уплотняться, а на участках допустимо разрежение шага, но все равно – в указанных пределах.

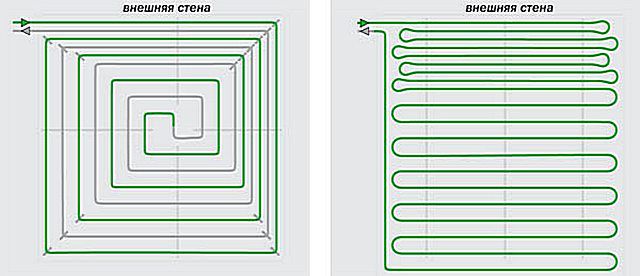

Шаг укладки может изменяться по зонам помещения

Теплотехнические расчеты, с учетом всех особенностей помещений – достаточно сложная процедура, требующая определенных знаний. Она заслуживает отдельной подробной публикации, и в рамках настоящей статьи рассматриваться не будет. Самый лучший выход – доверить это дело специалистам, которые помогут определиться с рисунком контуров и шагом его укладки, составить схему. И только тогда можно будет уже рассчитать и потребное количество трубы для «теплого пола»

Можно воспользоваться следующей формулой расчета:

l= k ×Syч/hyч

l — длина контура на определённом участке.

Syч — площадь участка.

hyч — шаг укладки труб на участке.

k — коэффициент, учитывающий изгибы трубопровода.

Коэффициент k зависит также зависит от шага укладки и находится в пределах 1,1 ÷ 1,3.

Чтобы облегчить читателю задачу, ниже приведен удобный калькулятор, в котором уже заложены все взаимосвязи. Можно рассчитать длины труб для каждого участка с определённым шагом укладки, затем просуммировать их, и не забыть прибавить расстояние до точки врезки (коллектора, плюс оставить примерно по 500 мм на каждый конец для подключения.

Калькулятор расчета длины трубы контура теплого пола

Перейти к расчётам

Полученный результат обязательно следует сравнить с допустимыми значениями протяженности контуров. Если он превышает указанные пределы, придется разбивать помещение на несколько участков с контурами примерно одинаковой длины.

Вычислив необходимое количество трубы, владея информацией о достоинствах и недостатках различных ее типов, можно приобретать материал. При этом, безусловно, предпочтение следует отдать проверенным производителям, которые гарантируют высокое качество своей продукции. К таким компаниям можно отнести «Uponor», «Rehau», «Oventrop», «Kermi», «Henco», «Thermotech», а из отечественных производителей заслуживает хороших отзывов продукция фирмы «Контур».

В таблице ниже, для примера, приведены популярные типы труб для теплого пола, указан примерный уровень их цен по состоянию на январь 2016 года. Возможно, это послужит ориентиром для выбора оптимального варианта. Печь кузнецова официальный сайт узнавайте по ссылке.

Компания-произфодитель и модель трубыИллюстрацияКраткие технические характеристикиДлина в бухтеЦена за один погонный метр
Uponor PEXа evalPEX Q&E 16 x 2.0Диаметр 16 мм.
Сшитый полиэтилен РЕ-Ха, стенка 2 мм.
t мах – до 95 градусов,
(кратковременный нагрев до 110)
50 – 240 м105 руб.
Uponor PEXа evalPEX Q&E 20 x 2.0,Диаметр 20 мм.
Сшитый полиэтилен РЕ-Ха, стенка 2 мм,
t мах – до 95 градусов,
(кратковременный нагрев до 110)
50 – 120 м130 руб.
REHAU «Rautitan stabil»Диаметр 16 мм.
Металлопласт, PE-Xc/AI/PE
стенка 2,6 мм
100 м145 руб.
REHAU «Rautitan stabil»Диаметр 20 мм.
Металлопласт, PE-Xа–AL–PE
стенка 2,9 мм
100 м185 руб.
REHAU «Rautitan flex»Диаметр 16 мм.
Сшитый полиэтилен RAU-PE-Xa,
стенка 2,2 мм
100 м160 руб.
REHAU «Rautitan Pink»Диаметр 16 мм.
Сшитый полиэтилен RAU-PE-Xa,
стенка 2,2 мм,
t мах – до 90 градусов
120 м125 руб.
Wieland cuprotherm CTXДиаметр 20 мм.
Медная труба в пластиковой оболочке,
стенка 2 мм
50 м340 руб.
Hydrosta FLEXSY 20 мм.Диаметр 20 мм.
Гофрированная отожженная нержавеющая труба с полимерным покрытием,
стенка 2 мм
до 50 м235 руб.
Контур PERT Д 16 красныйДиаметр 16 мм.
Монослойная труба PERT российского производства.,
t мах – до 90 градусов,
давление – до 6 бар.
200 м41 руб.
BioPipe PERT 16х2,0Диаметр 16 мм. Монослойная PE-RT,
t мах – до 100 градусов,
давление – до 6 бар.
240 м35 руб.
Thermotech MultiPipe PE-RT II, 16*2 ммДиаметр 16 мм.
Пятислойная труба PERT с диффузным барьером
240 м125 руб.

И в завершение публикации – традиционный видеосюжет с советами по выбору трубы для теплого пола:

Видео: полезная информация по выбору труб для теплого пола

Евгений Афанасьев главный редактор

Автор публикации22.01.2016

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

Источник

Металлопластик? Подумай!

Смотрите также: печь для бани с баком

какие трубы лучше использовать для теплого пола

Информация — какие трубы лучше использовать для теплого пола

Информация — какие трубы лучше использовать для теплого пола

Теплый пол привносит в дом комфорт и уют, позволяет забыть о сквозняках и частых простудах. Такая замкнутая герметичная система может быть дополнительным или основным видом отопления помещения. Но чтобы теплый пол прослужил долго, необходимо учесть все нюансы при монтаже. Немаловажный фактор – выбор труб.

Какую трубу использовать для теплого пола

Виды монтажа

Трубы укладывают тремя способами:

  • — с помощью бетонной стяжки (бетонная);
  • — трубы укладывают без использования цемента, при этом финишное напольное покрытие опирается на алюминиевые листы и влагопоглощающий слой из вспененного полиэтилена или картона (настильная);
  • — трубы для монтажа теплого пола настилают на деревянные лаги пола или на черновые полы.

Требования к трубам

Так как монтаж теплого пола – не самый простой процесс, отопительные трубы (ни в коем случае нельзя использовать трубы для горячего или холодного водоснабжения) обязательно должны быть долговечными, то есть не подвергаться разрушению при перепаде давления или температуры, возникающих химических или бактериологических нагрузках. При соблюдении всех норм эксплуатации и монтажа, продолжительность службы полимерных и металлополимерных труб более пятидесяти лет.

К тому же, трубы обязательно должны обладать надежной изоляцией и герметичностью, защищающей всю отопительную систему от окисления.

Трубы для теплого пола должны быть эластичными (изгибаться вручную), устойчивыми на изгиб (обязательное условие для качественного монтажа и расчетов расстояния между трубами), не ломаться и не трескаться.

Таким требованиям отвечают металлопластиковые (металлополимерные) трубы, медные, трубы из полиэтилена, полибутана, а также из стали.

Запрещено использование чугунных труб в соответствии с нормами.

Рекомендуется выбирать трубы для теплого пола от известных производителей. Это не только является залогом хорошего качества продукции, но и позволит в случае брака получить компенсацию за дефекты.

Трубы из металлопластика

Металлополимерные  трубы производят из полиэтилена и алюминия. Они способны без разрушения переносить нагрев до ста десяти градусов (оптимальный нагрев воды для системы теплого пола не выше 55°С), сгибаться на необходимый угол (максимальный радиус изгиба равен наружному диаметру трубы, умноженному на 8) и весьма надежны. Кроме того металлополимерные трубы экологически чистые, устойчивы к коррозии и химически активным средам, имеют небольшой вес и высокие свойства звукоизоляции теплоносителя (звук движения теплоносителя абсолютно незаметен).

Есть и некоторые недостатки: изменение температуры теплоносителя пагубно отражается на стенках труб; при неоднократном изгибании трубы может произойти повреждение алюминиевого слоя; недопустимо скручивание труб или изгиб касательно их оси.

Металлопластиковые  трубы производят из тонкой алюминиевой ленты (толщина 200-400 мкр), которую сваривают методами  «внахлест» или «встык» с помощью ультразвука. После чего на наружную и внутреннюю часть трубы на специальный клей закрепляют слой полиэтилена.

Сварка металлопластиковых труб

Наиболее часто применяют изделия диаметром 16 и 20 мм. Толщина стенок соответственно 2 и 2,25 мм. При этом вес 1 метра погонного составляет 115 и 170 грамм.

Видео — как согнуть металлопластиковые трубы для укладки теплого пола

Маркировка: на трубах указывают фирму производителя, сертификат, дату производства, диаметр стенок и их толщину(в миллиметрах, реже в дюймах), величину номинального давления, порядковое число партии, марку ПЭ (PP-R — полипропилен, PE-R — ПЭ, PE-X – сшитый ПЭ).

Образец маркировки на трубах

Полипропиленовые трубы для отопления

Монтаж труб из полипропилена производят только при температуре воздуха не ниже +10 градусов. Главное их преимущество наряду с низкой стоимостью – после термосварки трубы становятся монолитными. Такие трубы очень прочные, их срок службы не менее 25 лет. Максимальная температура воды – 95 градусов. Однако применяют такие трубы для теплого пола нечасто ввиду их малого радиуса изгиба (что, соответственно снижает уровень обогрева помещения). При монтаже необходимы специальные торцеватели или сварочные насадки.

Для отопления используют трубы с маркировкой PN25 (армированные перфорированной  фольгой из алюминия). Их производят с наружным диаметром стенок от 21,2 до 77,9 мм и толщиной стенок от 4 до 13,3 мм.

Полипропиленовые трубы для отопления

Трубы для теплого пола из полиэтилена (ПЭ)

Эти трубы предпочтительнее предыдущих, но при монтаже полиэтилен легко повредить. Наименьший радиус сгиба – 5 диаметров трубы наружных (у труб из полипропилена – 8). ПЭ трубы для монтажа системы теплый пол максимально выдерживают температуру воды 120°С. Для монтажа ПЭ труб необходимо большое количество крепежа, так как трубы не держат форму после гибки.

Маркировка: HDPE – трубы с наибольшей плотностью, MDPE – со средней плотностью, LDPE – с низкой плотностью.

Трубы из сшитого полиэтилена (PE-X) обладают повышенной прочностью и устойчивостью к деформации? перепадам температуры и давления, такие трубы более гибкие, легкие, экологичные. Выпускают их с наружным диаметром от 10 до 110 мм, смотанными в бухты по 200 метров, что снижает количество швов и упрощает монтаж. При монтаже применяют фитинги для металлопластика и аксиальную технику.

Полиэтилен сшивают посредством пероксида, газа силана или электронов в электромагнитном поле. Способ обработки влияет на прочность изделия. Наиболее качественные трубы – сшитые пероксидом (маркировка PE-Xa).

Трубы для теплого пола из полиэтилена (ПЭ)

Медные и гофрированные нержавеющие трубы

Достаточно дорогие трубы, но максимально долговечные и отвечающие всем требованиям монтажа.

Такие трубы отличаются самым меньшим радиусом изгиба без возникновения дефектов, что делает их лидерами в монтаже теплых полов. Минимальный срок службы – 50 лет. Они могут выдержать повышение температуры воды в системе до трехсот градусов, а давления до 400 Атм. Медные и нержавеющие трубы не боятся известкования, коррозии, их не испортят грызуны, трубы непроницаемы для газов, обладают высокой теплоотдачей.

Однако следует помнить о невозможности соединения медных труб с какой-либо фурнитурой, кроме латунной.

Медные трубы для теплого пола

Резюмируем, какие трубы использовать для монтажа теплого пола, а какие нет

Таким образом, подводя итог, следует отметить, что лучшие трубы для теплого пола – медные. Но стоимость самих труб и работ по их монтажу, а также трудоемкость процесса отпугивает большинство потребителей, не обладающих достаточным для этого бюджетом.

Более распространены металлопластиковые трубы ввиду их невысокой стоимости и легкости монтажа (соединение фитингами без сварки). За рубежом же для системы теплый пол чаще применяют трубы из пластика, не имеющие алюминиевой прослойки. Они достаточно дешевы, но уступают по качеству металлопластиковым и медным трубам. Кстати, про монтаж теплого пола от отопления мы писали на нашем сайте.

Источник

Выбрать трубы для отопления дома.

Читайте дополнительно: как сложить русскую печку

какие трубы лучше использовать для теплого пола

Какие трубы лучше для теплого пола и почему: достоинства и недостатки популярных вариантов

Ремонт трубопровода, уложенного под стяжку или внутри каркасной конструкции – сложная процедура. Поэтому вопрос, какую трубу выбрать для теплого пола, всегда актуален. Учитывая, что ассортимент труб для теплого пола достаточно широк, желательно представлять себе критерии выбора.

Требования, предъявляемые к трубам теплого пола

Теоретически, для транспортировки не слишком горячего теплоносителя подойдет любой трубопровод. Даже собранный из различных обрезков. Но в случаях, когда протечки грозят серьезной тратой денег, надежность становится определяющим требованием. Это абстрактное, как и долговечность, понятие, включающее целый комплекс характеристик. Поэтому самая простая и очевидная рекомендация – использовать только специально предназначенные трубы.

Температурная стойкость

Стойкость к температурам, необходимая даже с учетом того, что напольные покрытия не прогревают свыше 35°C. Для отопления, в любом случае, используют материалы, выдерживающие нагрев до 90° и выше. Связано это не только с пиковыми значениями температуры, но также с непрерывностью воздействия. Структура материалов, непредназначенных для этого, кристаллизуется, если их перманентно нагревать всего до 30-40°, и разрушается.

Механическая прочность

Трубы должны обладать механической прочностью, достаточной для сдерживания внутреннего давления, веса бетонной стяжки, различных деформаций, эрозийного воздействия воды. Как правило, давление в отопительных системах частных домов не превышает 2 атм., но труба должна выдерживать не меньше 6 атм. В этот показатель войдут практически любые нагрузки.

Химическая инертность

Химическая инертность, включающая стойкость к кислородной, электрохимической коррозии, компонентам теплоносителя, а также агрессивно щелочной среде, образуемой цементом.

Достаточная длинна трубы

Длинна отдельного отрезка трубы должна быть достаточной для прокладки отдельного контура. Это, пожалуй, главная причина, по которой здесь практически не используют стальной прокат, даже из нержавейки. Любой стык – это «слабое звено» в плане прочности и химической инертности. При этом он нарушает гладкость внутренней поверхности трубопровода, снижая его проходимость, повышая гидравлические потери.

Поэтому труба, предназначенная для теплого пола, чаще всего продается длинными отрезками, свернутыми в бухты.

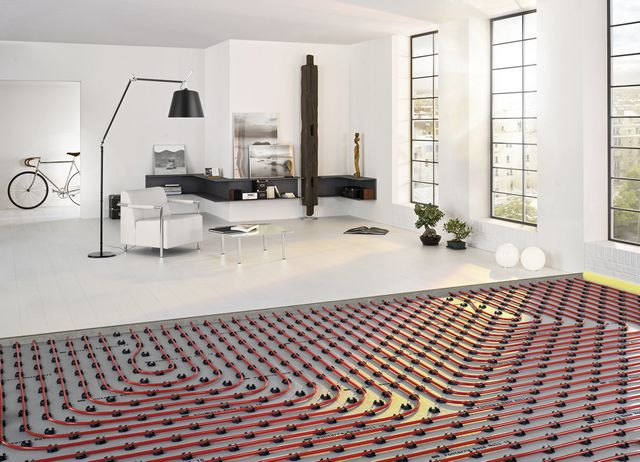

Варианты укладки контуров трубы





Качество материалов и комплектующих

Качество материалов и комплектующих, подтвержденное сертификатами, именем производителя, отзывами потребителя. От подделок, конечно, никто не застрахован. Но известный европейский бренд однозначно будет надежней, чем «левый noname». Хотя испытать трубу можно самостоятельно, подвергнув ее каким-либо экстремальным нагрузкам.

Взаимозаменяемость, соответствие фитингов принятым стандартам

Неизвестный мелкий производитель не сумеет насытить ими рынок. Купить по дешевке трубу, пусть и хорошую – это только полдела. Без качественной арматуры, которую нечем заменить, она совершенно бесполезна.

Еще один значимый нюанс – кислородная диффузия. СНиП 2.04.05-91 прямо говорит, что трубопровод системы отопления должен содержать антидиффузионный слой (кислородный барьер), исключающий проникновение воздуха в систему. Речь здесь идет о полимерных трубах – пластиковых (металлопластиковых), полипропиленовых, полиэтиленовых.

Однако противники этого утверждения приводят свои доводы. Например, о том, что даже в закрытой системе появление кислорода неизбежно. Поэтому более важная задача – это его эффективное устранение. Безопасный, надежный способ – установка воздухоотводчиков и (или) деаэраторов. Также можно добавить гигроскопические присадки – токсичный гидразин или сульфит натрия, но их содержание необходимо контролировать.

Важно: теплопроводность – также спорный параметр. Он становится ключевым, только если необходим быстрый прогрев, присутствуют значительные теплопотери или недостаточна площадь теплосъема.

Какой тип трубы лучше использовать для теплого пола

Очевидно, что универсальных теплых полов не бывает, а каждый тип трубы отличается своими особенностями. Хороший способ сэкономить, ничем не рискуя, заключается в том, чтобы сделать обдуманный, обоснованный выбор. К тому же, дефицита сейчас практически нет, а вся информация – в открытом доступе.

Медные трубы

Медь – это тугоплавкий цветной металл, который применяют для производства трубопровода уже не первое тысячелетие. Долговечность этой продукции давно подтверждена и споров практически не вызывает. Для устройства современных теплых полов используют медные трубы в чистом виде или в ПВХ-оболочке.


Медная труба.

Медные трубы в ПВХ оболочке специально предназначены для этой цели и, с некоторыми оговорками, отвечают всем требованиям. Правда, в последнее время, из-за доступности полимерных материалов, медный прокат теряет популярность. Но это не умаляет его достоинств.


Медная труба  в ПВХ оболочке.

При этом, совокупная цена медных теплых полов вдвое-втрое превышает стоимость систем из других материалов. Например, из полипропилена или полиэтилена. Однако трубы из меди обладают недостатками, которые зачастую смущают потребителя больше, чем цена.



Плюсы трубопровода из меди

  1. стойкость к непрерывному, дискретному или резкому воздействию высоких температур и УФ-излучения;
  2. стойкость к кислородной коррозии, обусловленная образованием оксидной пленки (патины);
  3. прочность, позволяющая выдерживать давление, в зависимости от диаметра, до 80 атм.;
  4. гладкость внутренней поверхности (при условии правильного монтажа);
  5. простота обработки, укладки;
  6. простота и надежность соединений – обжимных или пайки (сварка возможна, но в данном случае не рекомендована);
  7. длина трубы (отожженной) в бухте, как правило, достаточная для бесшовной укладки скрытых участков;
  8. стойкость к влиянию цементной среды и механических воздействий (ограниченно, только при наличии защитной оболочки);
  9. высокая теплопроводность, даже в оболочке;
  10. непроницаемость для кислородной диффузии;
  11. гибкость (для «отожженки»), обеспечивающая минимальный радиус сгиба;
  12. распространенность, «стандартность» комплектующих;
  13. экологическая безопасность, антисептические свойства.



Минусы медного трубопроката

  1. высокая скорость разрушения из-за электрохимической коррозии;
  2. слабая стойкость к сильным кислотным или щелочным средам, например, аммиачным присадкам в теплоносителе;
  3. низкая устойчивость к эрозии и другим механическим воздействиям при неправильном монтаже.

Несмотря на серьезность, эти факторы нивелируются соблюдением правил монтажа и эксплуатации. Например, нельзя использовать слишком жесткую или мягкую воду, любую химию, стыковать медь со сталью или цинком. Кроме того, металлические трубопроводы, включая медные, должны быть заземлены, а кислород из них – удален.


Теплый пол из медной трубы.

Обратите внимание: в Европе и Северной Америке нержавеющая сталь и медь – самые популярные материалы для устройства систем отопления. В том числе, водяных теплых полов.

Металлопластиковые трубы

Металлопластиковая труба в разрезе представляет собой «бутерброд» из 3 слоев. Его сердцевина – алюминиевая фольга, толщиной 0.3-0.5 мм. Она усиливает конструкцию, упрощает формование сгибов и препятствует кислородной диффузии.


Устройство металлопластиковой трубы.

Внутренний и наружный слои – это полимер, отвечающий за герметичность и пространственную жесткость трубы. Он может быть изготовлен из обычного, сшитого или термостойкого полиэтилена. Выясняя, какие трубы лучше для теплого пола, часто подразумевают два последних варианта.

Благодаря хорошим характеристикам металлопластиковой трубы, с монтажом можно справиться, даже не имея особых навыков и оборудования. Понадобится лишь общее представление о процессе, ножовка по металлу и пара разводных ключей.



Плюсы трубопровода из металлопластика

  1. низкая цена;
  2. заявленный срок службы до 50 лет (при соблюдении правил монтажа и эксплуатации);
  3. стойкость к нагреву до 90°C (кратковременно) при давлении воды до 6-8 атм.;
  4. стойкость ко всем видам коррозии;
  5. гигиеничность, безопасность, эстетичность;
  6. прочность, сочетающаяся с эластичностью;
  7. простота обработки и монтажа;
  8. гладкость внутренней поверхности;
  9. отсутствие электропроводимости;
  10. отсутствие кислородной диффузии;
  11. длина цельного «хлыста», в большинстве случаев достаточная для бесшовной укладки скрытых участков;
  12. небольшой радиус сгиба, равный 6-8 диаметрам трубы, и удержание полученной формы.



Минусы металлопластикового трубопровода

  1. высокий коэффициент температурного расширения, снижающий надежность цангового соединения и обуславливающий трение о твердые тела (например, стяжку);
  2. стоимость фитингов;
  3. стоимость инструмента для выполнения надежных пресс-обжимных соединений;
  4. высокая зависимость срока службы от совокупности температуры, давления и периодичности их воздействия;
  5. отсутствие стойкости к УФ-излучению, высоким температурам (превышающим заявленные значения);
  6. недопустимость перегибов, переломов;
  7. низкая теплопроводность.

Перечень недостатков, казалось бы, заставляет сомневаться в целесообразности применения металлопластика. Однако соблюдение правил монтажа и эксплуатации в большинстве случаев снижает их значимость. К тому же, некоторые негативные факторы могут стать нейтральными.

Например – низкая теплопроводность, из-за которой приходится уменьшать скорость потока, увеличивать диаметр трубы, повышать температуру воды. Такой трубопровод не шумит, а с обеспечением циркуляции справится даже не очень мощный насос.


Теплый пол из металлопластиковой трубы.

Полипропиленовые трубы

Полипропилен – менее плотный и эластичный полимер, чем полиэтилен, поэтому трубопровод из него делают более толстостенным. Это сказывается на всех свойствах полипропиленовых труб, делая их менее подходящими для устройства теплых полов. Однако термостойкие модификации (PPB, PPR, PPRC), армированные стекловолокном или сплошной антикислородной прослойкой, успешно применяют для сборки систем отопления. Так или иначе, эта продукция популярна в России.


Полипропиленовые трубы.



Плюсы полипропиленового трубопровода

  1. цена, доступность;
  2. простота, надежность монтажа, стыковки (пайки или склейки);
  3. стойкость к влиянию температуры до 90° (кратковременно, только для типов PPB, PPR, PPRC, не ниже второго класса);
  4. стойкость ко всем видам коррозии;
  5. химическая инертность (условная, исключая, например, сильные окислители);
  6. срок службы до 50 лет (в случае правильного использования);
  7. прочность (ограниченно);
  8. безопасность, эстетичность, диэлектрик;
  9. отсутствие кислородной диффузии (у моделей, конструкция которых включает кислородный барьер);
  10. малая шероховатость внутренней поверхности (при правильном соединении).



Минусы полипропилена

  1. ярко выраженная зависимость долговечности от длительности воздействия пиковых температур и высокого давления;
  2. ограниченность длины бесшовных участков из-за размеров трубы (она, как правило, не длиннее 4 м), а также нежелательности сгиба;
  3. снижение проходимости трубопровода в местах стыка;
  4. значительное температурное расширение, повышающее нагрузки в местах контакта с твердыми предметами;
  5. самая низкая теплопроводность из всех видов труб, применяемых для систем отопления;
  6. интенсивное проникновение (диффузия) кислорода сквозь стенки у большинства моделей ПП-трубы;
  7. быстрое старение при обильном насыщении теплоносителя кислородом и высокой температуре;
  8. отсутствие стойкости к УФ-излучению, морозам, механическим повреждениям, а также температуре, превышающей допустимые значения.

Стоит добавить, что полипропиленовые трубы, по крайней мере, неармированные, довольно легко сгибаются (при нагреве до 100-140°). Но производители, как правило, об этом не говорят, ведь такой сгиб ухудшает характеристики изделия. При этом, например, утончается стенка трубы, уменьшается сечение, повышается шероховатость, вероятна деструкция материала.

Несмотря на достоинства полипропилена, его недостатки настолько серьезны, что для теплых полов материал практически не применяют. Хотя в небольших помещениях – санузлах, кухнях, прихожих – явных предпосылок для отказа нет. Но и преимуществ перед другими типами трубопровода тоже нет.

Гофрированные трубы из нержавеющей стали

Гофротрубы из нержавейки – это ребристые изделия, изготавливаемые из тонкого (0.3-0.5 мм) листа нержавеющей стали. Могут быть отожженными или неотожженными, что сказывается на эластичности и стоимости (первые – лучше и дороже). Применяются для горячего, холодного водоснабжения, а также при сборке систем отопления. В том числе, подходят для устройства теплых полов.


Теплый пол из гофрированных труб.

Гофротрубы в полиэтиленовой оболочке дополнительно защищены от внешних агрессивных воздействий.


Гофротруба из нержавейки в полиэтиленовой оболочке.

Гофрированные трубы из нержавеющей стали позволяют производить быстрые и надежные соединения благодаря специальным фитингам.


Фитинги для гофрированных труб из нержавеющей стали.



Плюсыгофрированных труб из нержавеющей стали

  1. неограниченный срок службы и стойкость ко всем видам коррозии;
  2. химическая инертность (при отсутствии кислорода, иных сильных окислителей и щелочей);
  3. стойкость к высоким температурам (до 100°C) при давлении до 15-17 атм. в течение длительного времени (срока службы);
  4. кратковременная устойчивость к пиковым нагрузкам – до 50 атм. или 200°C;
  5. непроницаемость для кислородной диффузии;
  6. устойчивость к УФ-излучению и внешним контактам (в оболочке);
  7. устойчивость к «разморозке»;
  8. высокая теплопроводность;
  9. минимальное тепловое расширение;
  10. простота монтажа, надежность соединений;
  11. малый радиус сгиба (3-4 диаметра трубы);
  12. ненужность спецоборудования;
  13. большая длина трубы в бухте;
  14. низкая шероховатость поверхности;
  15. цена, в среднем, вдвое ниже, чем у меди.



Минусы гофротрубы из нержавейки

  1. низкая устойчивость к электрохимической коррозии;
  2. недопустимость заломов, перегибов.

Стойкость к коррозии у данного типа труб сохраняется при условии, что теплоноситель не содержит кислорода, грязи, шлама и активных присадок, в состав системы не входят другие металлы, а сама система качественно заземлена либо полностью изолирована.

Перечисленные факторы, в целом, очевидны и вытекают из свойств нержавеющей стали, как сплава. Однако широкую популярность материал пока не приобрел, видимо, из-за большой конкуренции. Отзывов об этом виде трубопровода, со времени начала распространения в России (девяностые годы двадцатого века), накопилось немного. Большая их часть – положительные, но есть и отрицательные.

Трубы из сшитого полиэтилена PEX

Это большой класс продукции, в который входит, например, всем известный трехслойный металлопластик. Но труба из сшитого полиэтилена может состоять всего из двух или даже одного слоя. Ведь основную нагрузку несет именно полиэтилен, а прослойка выполняет хоть и важную, но, все-таки, вспомогательную функцию. Она предотвращает диффузию кислорода и может быть не металлической, а полимерной. Только полимер здесь особый – EVOH.


Устройство трубы из сшитого полиэтилена.

Сшитый полиэтилен отличается от обычного (PE) более прочной, устойчивой к нагреву структурой, усиленной поперечными межмолекулярными связями. Сшивают его четырьмя способами, поэтому маркировка трубы может выглядеть, как «PEX-a», «-b», «-c» или «-d». В начале века указывали просто «PEX». Самая дорогая и условно качественная модификация – PEX-a, популярная – b, а самые дешевые и, вероятно, опасные для здоровья – c, d. В Евросоюзе, например, запрещено использование трубопровода из PEX-c.

Вид трубыпроцесс сшиванияМинимальная плотность сшивания
 PEX-a Пероксидный75%
 PEX-bСилановый 65%
 PEX-cРадиационный 60%
 PEX-d Азотный60%

Однако в закрытых системах отопления токсичность полиэтилена роли не играет, ведь теплоноситель порой тоже ядовит. Более значимый момент – сам факт сшивки, не всегда являющийся достоверным. Хотя проверить несложно – нужно подержать изделие в духовке с температурой 120-150°C минут 10-20. Качественный материал совершенно не изменится, а обычный полиэтилен расплавится.

Учитывая соотношение цены и качества, PEX – лучшие трубы для теплого водяного пола. Тем более, в таких системах трубопровод эксплуатируется, как правило, в щадящем режиме. То есть, с температурой воды не более 45-50°C и давлением, не превышающим 2-2.5 атм. Здесь раскрываются все преимущества сшитого полиэтилена, особенно – двух- или трехслойного.



Плюсы трубопровода из PEX

  1. заявленный срок службы – до 50 лет (при соблюдении требований к укладке и эксплуатации);
  2. длительная (в течение срока службы) стойкость к умеренно высокой температуре при давлении до 5-6 атм.;
  3. кратковременная стойкость к пиковым значениям – до 95°C и 15 атм.;
  4. устойчивость почти ко всем видам коррозии (за исключением воздействия сильных окислителей, щелочей, концентрированных углеводородов);
  5. устойчивость к УФ-излучению;
  6. достаточная для теплого пола теплопроводность;
  7. отсутствие электропроводимости;
  8. прочность, сочетающаяся с гибкостью и поддержанием заданной формы;
  9. быстрая, простая, надежная сборка посредством компрессионных или пресс-обжимных соединений;
  10. длина цельного куска в бухте, достаточная для бесшовной укладки на значительных площадях;
  11. низкая шероховатость поверхностей, высокая проходимость воды;
  12. цена некоторых подвидов трубы в 10 раз ниже, чем у медной.



Минусы трубы из сшитого полиэтилена

  1. быстрый выход из строя при нарушении правил эксплуатации (применении неподходящего теплоносителя, слишком высокой температуры и давления);
  2. значительное температурное удлинение, увеличивающее нагрузку в местах трения;
  3. недопустимость «замоноличивания» соединений;
  4. стоимость инструмента для пресс-обжимных соединений;
  5. относительно большой радиус сгиба, равный 8-10 диаметрам трубы;
  6. интенсивность кислородной диффузии сквозь стенки (для однослойных модификаций).

Стоит отметить, что заявленные свойства проявляет, как правило, только продукция известных крупных производителей. Они на собственном опыте, методом проб и ошибок, установили все нужные параметры автоматизированного производства. Например, соотношение компонентов, временные интервалы, режимы температуры и давления. Мелкие компании («noname»), как правило, не выдерживают конкурентной борьбы, беспокоясь о качестве. Все-таки, такое производство – не самое простое.

Несмотря на важность недостатков, они, в основном, условны. Например, двух- или трехслойная труба, типа PEX-Al-PEX или PEX-EVOH, не намного дороже однослойного PEX. Однако антикислородная прослойка даёт серьезный эффект, защищая как сам полиэтилен, так и металлические компоненты системы. Прочие же изъяны технологии можно обойти, соблюдая правила и рекомендации по укладке, эксплуатации. Например, применять только пресс-обжимные соединения, защищать торцевые части трубопровода (места сгиба) мягкими прокладками и т. д.


Теплый пол из труб сшитого полиэтилена PEX.

На заметку: проверить прочность трубы можно, попытавшись сломать ее или разорвать. Надежный образец, скорее всего, сломать руками не получится.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Термостойкий полиэтилен (PE-RT) – это полимер, отличающийся от обычного полиэтилена более разветвленными связями между молекулами. Его не сшивают, так как здесь эти связи устанавливаются во время синтеза. Поэтому они более равномерны, чем, например, в материале PEX-c, но менее устойчивы, чем в PEX-a (или «b»).


Устройство трубы из полиэтилена PE-RT.



Плюсы трубопровода из PE-RT

  • доступность (в 1.5-2 раза дешевле качественного PEX);
  • термостойкость, ограниченная совокупностью условий эксплуатации – до 90° при 4-5 атм., до 60° при 7-8 атм.;
  • долговечность при работе в щадящем режиме;
  • устойчивость к УФ-изучению;
  • простота монтажа, обработки;
  • достаточная длина трубы в бухте;
    устойчивость почти ко всем
  • видам коррозии (хуже, чем у PEX);
  • прочность (хуже, чем у PEX);
  • гладкость поверхности.



Минусы PE-RT

  1. непредсказуемый выход из строя в случае несоблюдения рекомендованных режимов
  2. температуры и давления;
  3. интенсивная диффузия кислорода;
    радиус сгиба, равный 10-12 диаметрам трубы;
  4. значительное расширение (удлинение) при нагреве;

Разумеется, когда речь идет о том, что PE-RT в чем-то хуже, чем PEX, подразумеваются примерно равные по классу изделия одного производителя. Здесь можно выделить показатель, который иногда становится решающим – цену. Учитывая, что фитинги применяются одни и те же (по крайней мере, «надвижные гильзовые»), экономия будет существенной. Хотя этот факт зависит, в первую очередь, от объема работ.


Теплый пол из трубы PE-RT.

На что обратить внимание при выборе трубы для теплого пола

Прежде всего, необходимо представлять себе условия укладки и эксплуатации будущего теплого пола в широком смысле. Например, суровость зимы, теплопотери дома, площадь помещений, устройство отопительной системы, тип напольного покрытия. От этих параметров зависят более узкие и специфические моменты. В том числе – температура, давление, длина контуров и др. А уже от этих значений зависят характеристики элементов отопительной системы.

Например, если вместо стяжки планируется каркасная конструкция, воздействия на трубопровод будут мягче. Значит, защитная оболочка для трубы необязательна. Но тогда более значимым фактором становится теплопроводность, ведь теплопередача воздухом менее эффективна, чем телом бетона. В этом случае стоит рассмотреть медь или гофротрубу из нержавеющей стали.

Если поверх теплого пола планируется сооружение стяжки, в этом случае чаще всего используют металлопластиковые трубы.

Делая выбор трубы для теплого пола, желательно обратить внимание на следующие основные параметры:

  • прочность, выражающуюся в рекомендованном и максимально допустимом давлении в системе;
  • устойчивость к нагреву, также указанную в рекомендованных и максимальных значениях;
  • срок службы, заявленный производителем, а также его связь с режимом эксплуатации;
  • теплопроводность;
  • электропроводимость;
  • устойчивость к кислородной диффузии, выражающуюся в наличии антикислородного слоя (только для полимеров);
  • химическую и коррозионную активность, выражающуюся в перечне веществ, контакт с которыми следует исключить;
  • специфику монтажа;
  • репутацию производителя.

Последний пункт зачастую становится ключевым, ведь даже самый точный расчет «разобьется» о некачественные материалы. Причем иногда определить качество не представляется возможным. Тогда имя производителя – единственный показатель, подтверждающий достоверность информации о характеристиках изделий и обосновывающий соотношение цены и качества.

Крупные компании, давно находящиеся на рынке, берегут свою репутацию, предоставляют гарантию, заботятся о наличии сертификатов качества и безопасности продукции. Например, такие бренды, как Rehau, Valtec, Fado, Icma, Uponor, Tece, Ekoplastik, Kan и Aquapex, сертифицированы в Европе и, самое главное, давно зарекомендовали себя только с положительной стороны.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Рекомендуем: самодельные печи длительного горения на дровах

Комментировать
0
28 просмотров
Комментариев нет, будьте первым кто его оставит
