Установка вытяжки на кухне своими руками: процесс и этапы монтажа

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Чтобы обеспечить воздухообмен и удаление ненужных запахов в квартире – установите вытяжную систему. При чём это можно сделать самостоятельно, без помощи специалистов. Проверено на себе. Зная, как устанавливать вытяжку на кухне своими руками, вы сэкономите круглую сумму в семейном бюджете.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

  1. Встраиваемые. Они монтируются внутри подвесного шкафа.
  2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
  3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
  4. Угловые. Монтируются в одном из углов кухни.
  5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Учитывая принцип работы, вытяжки бывают 2-х видов:

  • проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
  • Циркуляционные. Аппарат пропускает воздух через очистные фильтры, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.
Никоноров Владимир Алексеевич
Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Вентиляционная труба в циркуляционной системе не нужна и монтировать сам аппарат очень легко. Но, поверьте, толку от него мало. Фильтры постоянно забиваются и нуждаются в регулярной замене. К тому же, они не справляются с объёмами и не очищают поступаемый воздух качественно.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха.

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Никоноров Владимир Алексеевич
Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Обязательно: при покупке обратите внимание на уровень шума от прибора (указывается на упаковке). Если он достигает свыше 50 дБ, не приобретайте его, чтобы не страдать от [link_webnavoz]громкого шума[/link_webnavoz].

Варианты монтажа вытяжек

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Что нужно для монтажа?

Для закрепления и установки вытяжной системы необходимы:

  • гофра – для вывода воздуха в вентканал.
Совет: лучше выбирайте пластиковую гофру, а не алюминиевую. Она выглядит красивее и работает бесшумно
  • хомуты (2 шт.) – чтобы установить гофру на вытяжку;
  • решётка для вентшахты;
  • шуруповёрт (для деревянной стены);
  • перфоратор либо ударная дрель (для бетонной стены);
  • ножовка и наждачка (для резки и обработки трубы);
  • электролобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
  • уровень, рулетка, маркер – для разметки;
  • нож;
  • отвёртка;
  • герметик (силикон) – для заделывания щелей и стыков между элементами конструкции.

Обязательно: проводите все работы в перчатках и очках!

Про крепление вытяжной системы

Ели система работает по проточной схеме, то в вентшахту необходимо вывести воздуховод, диаметром не меньше 120 мм. Его нельзя сужать, сгибать или пытаться удлинить, иначе потери мощности – обеспечены. Можно использовать как круглый, так и квадратный воздуховод.

Никоноров Владимир Алексеевич
Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Обратите внимание: лучше приобретайте воздуховод не с гофрированной поверхностью, а с гладкой. Это существенно уменьшит уровень шума аппарата в рабочем состоянии.

Если вытяжка циркуляционная, то нет необходимости в её присоединении к вентшахте. А главный элемент – фильтр, придётся покупать отдельно.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи.

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

Шаг Этап Описание
1 Подготовительные работы Найдите нужный инструмент и подготовьте поверхность к работе.
2 Проверка комплектации Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3 Разметка При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы.

В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.

4 Крепление системы Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры.

Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту.

Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.

5 Монтаж воздуховода Один его конец присоединяется к переходнику, а второй – к вентшахте.
6 Подключение к электропитанию Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом.

Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Подключаем вытяжку на кухне к вентиляции

В качестве воздуховода лучше используйте пластиковую трубу, а не алюминиевую. Она выглядит более эстетично, да и сам материал прочный, лёгкий в установке и бесшумный в работе, поскольку гладкая поверхность не препятствует свободному прохождению воздуха.

Установка воздуховода для кухонной вытяжки

Гофру воздуховода осторожно проденьте через сделанные отверстия, чтобы не повредить саму трубу. В месте подсоединения к вентшахте, аккуратно обрежьте лишнюю гофру, оставив небольшой запас. Надрежьте несколько углов, а затем загните их вовнутрь вентканала. Протягивая воздуховод, не делайте изгибов, а если их не избежать, то делайте угол не больше 90°, иначе мощность втягивания воздуха уменьшится.

Надёжно закрепите гофру и зафиксируйте её хомутами. В местах соединения элементов конструкции, не забудьте заделать щели силиконом, чтобы мощность тяги не терялась.

Напоследок

Чтобы вытяжка хорошо функционировала и не возникала вероятность возгорания, очищайте её от гари минимум 2 раза в год. Соблюдайте технику безопасности при работе с вытяжной системой, и она прослужит вам долго и надёжно.

Полезное видео по теме


Источник

Правильное Подключение Вытяжки на Кухне к вентиляционному каналу. О гофре и коробе.

Читайте дополнительно: камины из изразцов фото

как установить вытяжку на кухне с отводом в вентиляцию

Как установить вытяжку на кухне своими руками – видео, инструкция и советы мастеров

Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Содержание

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

  • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
  • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
  • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
  • угловые – устанавливаются в угол;
  • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

  • Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
  • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

    • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
    • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
    • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
    • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
    • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
    • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.
    • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.
    • Установка вытяжки на кухне – видео-инструкция:
  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Источник

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Читайте дополнительно: печка в гараж

как установить вытяжку на кухне с отводом в вентиляцию

Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

10 ошибок при подключении кухонной вытяжки к электричеству и вентиляции.

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

  • обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

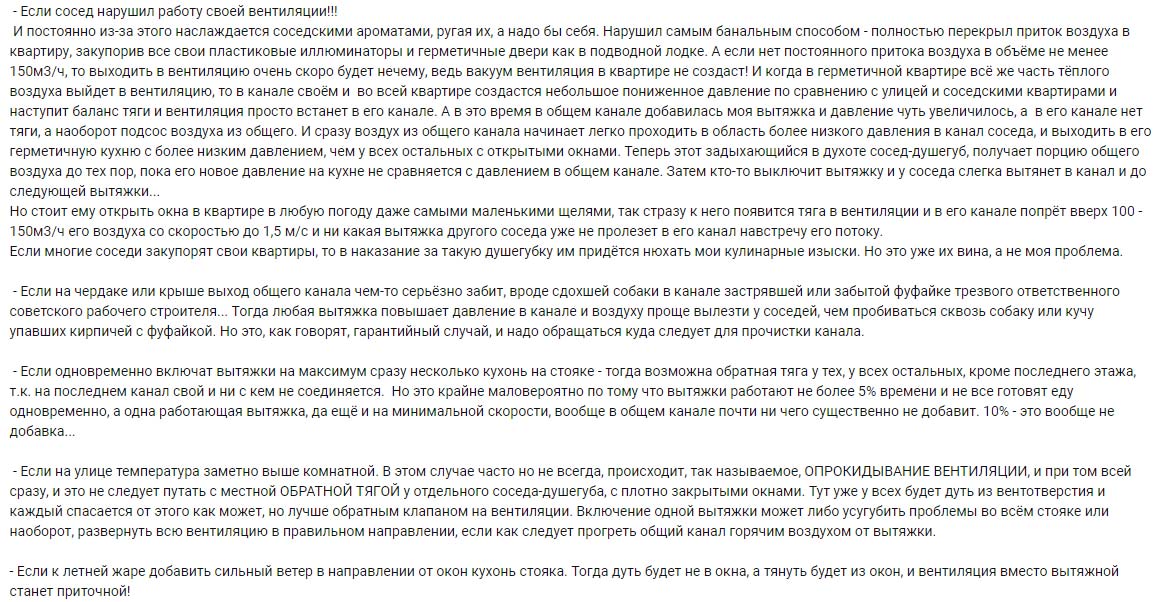

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Раздел: РозеткиМетки: варочная поверхность, вентилятор, вытяжка, кондиционер, подключение варочной панели и духовки, посудомоечная машина, розетки на кухне Источник

Читайте также: устройство печи голландки

Комментировать
0
345 просмотров
Комментариев нет, будьте первым кто его оставит
