как сделать вентиляцию в бане: схема, устройство, варианты

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Баня рекомендована для релаксации, профилактики заболеваний, детоксикации. Её посещение обязательно в рамках любых программ естественного оздоровления.

Как и в других жилых помещениях, правильная вентиляция в бане парной, сухой важна для поддержания комфорта. Идеальное помещение имеет уютную атмосферу и хороший пар. Вы можете наслаждаться достаточно долго, не чувствуя недостатка кислорода. Вентиляция также способствует полному сжиганию дров.

В бане без вентиляции находиться трудно: воздух застойный, влажный, в нем много углекислого газа. Конечно, говорить о благотворном влиянии на здоровье не приходится. Тепло, влажность и отсутствие циркуляции воздуха являются благоприятными условиями для появления плесени и грибка.

Содержание статьи

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами.

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

Наименование Длина, ширина, высота Объём, м3 Воздухообмен, кратность Воздухообмен, м3/час Примечание
Приток Вытяжка Приток,

Гр.3 х гр.4

Вытяжка, гр.3 х гр.5
1 2 3 4 5 6 7 8
Предбанник 2 х 3 х 2,4 14,4 3 0 43,2 Добавить приток в размере 158 – 43 = 115 м3
Моечное, душевая 2 х 2,5 х 2,4 12,0 Не менее 50 м3/час 50
Санузел 2 х 1,2 х 2,4 5,8 Не менее 50 м3/час 50
Парная 2,3 х 2,3 х 2,2 11,6 0 5 58
Всего 43,8

Σп = 43

Σв = 158

Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м3/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м3/час). Для 5 м/с это 125 мм. Для парной (58 м3/час) со скоростью 2м/с – 125 мм.

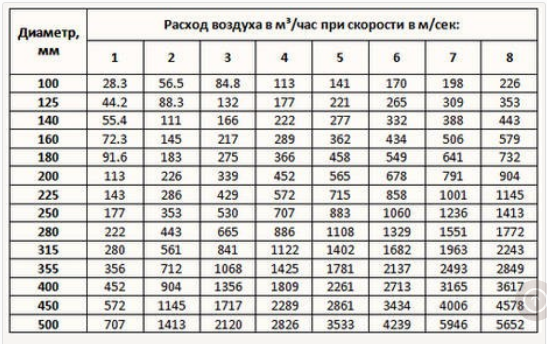

Таблица 2

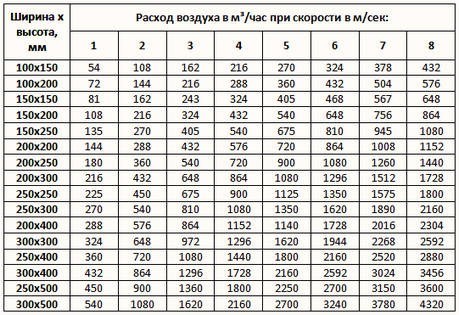

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Схемы вентиляции

Их немного: естественная, принудительная механическая, комбинированная.

Небольшая частная банька рядом с домом обходится естественной, в больших банях с санузлом устанавливаются вентиляторы на входе и выходе воздуха. Комбинированная: вентилятор устанавливается на притоке или вытяжке.

Если вентиляция в моечно-душевом отделении, комнате отдыха, санузле имеет приточные и вытяжные отверстия вверху помещений, то в парной дать хороший пар за счёт правильного входа и выхода воздуха – настоящее искусство.

Естественная традиционная

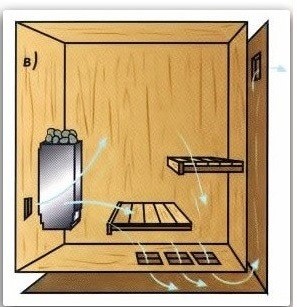

Простой способ, как сделать вентиляцию в бане, показан на рисунке ниже: печь топится из парной, она же является мыльной. Большинство старых бань работают по такому принципу.

Преимущество такого устройства – топливная экономичность. Для местностей с холодной зимой это немаловажно. Окно во время процедур закрыто. Воздух с улицыпроникает через различные щели в полу и стенах или чуть приоткрытой двери. При необходимости производится «залповая» вентиляция парной, когда открывается окно и отработанный воздух быстро уходит на улицу.

Когда окно закрыто, холодный влажный воздух удаляется через печное поддувало за счёт тяги, которую создают горящие дрова. Если надо усилить воздухообмен, дополнительно открывают дверцу.

Эта схема не лишена недостатков: застой воздуха, слабый обмен при низком атмосферном давлении. Тем не менее, такая схема в небольших деревянных банях самая рациональная. Нет необходимости прорубать дополнительные отверстия для притока и вытяжки.

Наиболее распространённая планировка бани приведена на рисунке ниже.

При таком варианте требуется организовать приток свежего воздуха и удаление холодного влажного пара. Эти два процесса должны быть сбалансированы так, чтобы исключить холодный пол и застойные зоны.

Вентиляция басту в бане: схема и устройство показано на рисунке ниже

Басту – шведская баня, где вентиляция основана на принципе давления горячих воздушных масс на более холодные, в результате чего последние выдавливаются в вентканал. Их температура достаточно высока для прогрева нижнего полка, пола.

Чтобы добиться эффекта самовсасывания, отработанный воздух должен проходить через вентиляционную трубу, которая тянется до высоты потолка и уже там воздух будет выпущен.

Труба устанавливается внутри стены непосредственно за обшивкой: при подъёме воздух опять нагревается, увеличивая тягу. В таком устройстве вытяжки и заключается эффект басту.

Басту пригодна как для электрической, так и для дровяной бани.

Поступление воздуха организуется под печью из металла так, чтобы, проходя вдоль боковых поверхностей, он набирал температуру. Здесь имеет смысл обложить очаг кирпичом так, чтобы прогревался в пространстве между металлом и кирпичом.

Отдельные металлические модели имеют дополнительную рубашку для прохода воздуха. Если в проекте заложена кирпичная печь, есть смысл подумать об установке подовой, вместо традиционной колосниковой. Она не имеет поддувала, устанавливается на кирпичи – шанцы (ножки), которые образуют канал для прохода воздуха в парную.

Специально организованная подача холодного воздуха позволяет проветривать пространство под полом – самое слабое место деревянной бани. Отметим, что для схемы басту расположение притока не принципиально. Если нет возможности поместить приток под печью, его устраивают рядом с ней на высоте 200 – 300 мм.

Здесь показана вторая самая распространённая у нас схема вентиляции.

Вытяжка – по диагонали на противоположной стене для того, чтобы естественное движение воздуха захватывало наибольший объём помещения. Такая конфигурация позволяет хорошо проветрить не работающее помещение.

Но когда надо париться, через вытяжку в открытом положении (принцип конвенции) преимущественно выходит чистый горячий воздух, а отработанный холодный стелется по полу. При закрытом вытяжном отверстии притока (тяги) нет, в парной скапливается углекислый газ (может и угарный).

Удовольствия такая баня не доставит.

Соединение этих двух схем – басту и потолочной вытяжки – даёт приемлемый результат. Правильная вентиляция в бане, схема и утройство показана на рисунке ниже.

Показана электрическая сауна. Приток организован сбоку или сверху для того, чтобы воздушные массы смешивались. Обеспечивали в помещении равномерную температуру, не допускали перегрева потолка. Это важно, так как баня пожароопасна по определению. Напомним, что выдерживает высокие температуры только осина: хотя бы потолок должен быть из этой породы.

К традиционной схеме басту добавлено подпотолочное отверстие для полной просушки. Обращаем внимание, что вентканал расположен за капитальной стеной, приток не у пола, поэтому применена комбинированная схема вентиляции.

Вентилятор 1 работает при рабочей атмосфере в парной. После окончания работы открывается верхнее отверстие, и вентилятор 2 удаляет всю влагу.

Важно! Отработанный воздух не должен сразу попадать на улицу с низкими температурами. Выходное отверстие быстро обмёрзнет. Если установлена электрическая каменка с датчиками температуры, возможен её перегрев.

Когда удаление отработанного воздуха происходит естественным путём, то приточный канал располагается ниже выходного. Рекомендуемое расстояние выхода: 30 – 60 см от пола. Так создаётся небольшое отрицательное давление, помогающее конвекции.

Самая интересная цифра на рисунке – температура на уровне пола. 57° C – об этом можно только мечтать. И это тоже следствие использования басту. Такому воздуху можно доверить проветривание пола.

Здесь показан принцип: конкретная конструкция, конечно, индивидуальна

Аксессуары для вентиляции

Регулирование площади сечений вентиляционных потоков должно регулироваться. Для этого разработаны задвижки, клапаны. Надёжные, имеют соответствующий дизайн.

Трубы для вентканалов могут быть пластиковые, металлические, деревянные. Пластик в парной не применяют. Если металлический воздуховод нельзя расположить за финишной обшивкой, его изолируют пеньковыми верёвками, деревянным коробом.

Ещё раз напомним, что выводной воздуховод должен прогреваться.

Клапаны для противодействия поступлению холодного воздуха через вытяжку также будут полезны. Работают они без механических или электрических приводов.

Здесь показан клапан с противовесом: он закрывает отверстие, когда давление (например, при сильном ветре) происходит снаружи.

На следующем рисунке клапан попроще, но также эффективный.

Работает по аналогичному принципу, резиновые уплотнители обеспечивают полное закрытие.

В продвинутых банях устанавливают термостаты с клапанами, которые работают в автоматическом режиме.

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Заключение

Во всех помещениях бани самая надёжная вентиляция – двери и окно. В парной – басту. Этот принцип идеален для семейной бани.







(1 оценок, среднее: 5,00 из 5)
Загрузка…

Источник

Правильная вентиляция в русской бане

Читайте также: печка в баню

как сделать вентиляцию в бане: схема, устройство, варианты

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Вентиляция в бане — лучшие схемы и рекомендации по их монтажу. Особенности банных вентиляционных систем (90 фото)

Баня является помещением не только с повышенной влажностью, но и температурой, а потому наличие качественной вентиляции является обязательным условием ее будущей эксплуатации. Вентиляция в бане может быть сделана своими руками, ведь есть несколько вариантов ее реализации. В нашей статье мы попытаемся разобрать основные аспекты этого вопроса.

Принцип работы вентиляции в бане

Чаще всего вентиляцию в бане делают естественной, что значит для ее работы не нужны дополнительные технические приспособления, вроде вентиляторов. Это легко заметно, если посмотреть на фото вентиляции в бане, которая практически всегда работает на простых законах физики – за счет разницы в температурах воздуха внутри помещения и снаружи и происходит вентилирование помещения.

Подобный принцип используется в старых советских многоэтажках и современных домах ниже среднего класса. В первом случае уровень развития технологий еще не позволял их настолько активно интегрировать в постройки, а во втором – желание сэкономить на строительстве и дальнейшем обслуживании.

Вернемся к бане. Самая простая вентиляция банного помещения осуществляется за счет двух окон, или похожих на них отверстий. Первое используется для притока свежего воздуха в баню, а вот через второе уже горячий и влажный воздух уходит на улицу.

Важно понимать, как в этом случае сделать вентиляцию в бане правильной и эффективной. Все дело в том, что от положения этих окон зависит очень многое – начиная от качества проветривания и заканчивая банальным сквозняком.

Чаще всего оба окна оборудуются задвижками, которые помогают регулировать поток воздуха и его интенсивность. Это заметно на большинстве схем вентиляции в бане.

Кроме того, на чертежах обычно изображают движение потока воздуха во время вентилирования, благодаря чему вы сразу заметите то, как будет проветриваться помещение при данном расположении окон.

Обычно окна устанавливают на противоположных стенах бани, но так, чтоб люди не находились непосредственно между ними – не стоит напоминать, что происходит, когда сильно нагретого человека обдувать холодным воздухом.

Размер, в нашем случае, имеет значение. Как мы говорили ранее, затворы используются для регулировки размера потока воздуха, а потому не стоит делать окна слишком маленькими – лучше потом регулировать степень их открытия, нежели стать заложниками своего решения.

Нюансы планировки

Если вы делаете вентиляцию в бане своими руками – более детально изучите вопрос еще на стадии планировки. Вентиляции бани – это тот случай, когда многое зависит от правильных чертежей и общей планировки помещения.

Да, вы можете полностью построить баню, а потом, заметив, что не добавили вентиляцию, сделать ее в уже готовом помещении, но такой вариант обычно сопровождается рядом проблем.

Например, если вы захотите сделать достаточно большие окна для вентиляции, вам нужно будет сделать весьма массивные отверстия, что может негативно сказаться на прочности стен помещения.

В плане размера окон есть определенные правила и популярные практики. В идеале делать оба окна одинаковыми по размеру – при желании система затворов поможет вам либо усилить поток, либо сделать его слабее.

Если же вы сразу хотите достаточно сильное вентилирование помещения, можно сделать выходное отверстие значительно больше входного.

Однако техника безопасности запрещает делать наоборот – входное отверстие большего размера, чем выходное.

Не забывайте, что правильная вентиляция в бане важна не только для микроклимата, но и для здоровья людей, которые ею будут пользоваться.

На окна можно устанавливать не только задвижки, но и дверцы, но, как показывает практика, такой вариант менее эффективен и удобен в использовании. На это есть несколько важных причин – дверцы менее герметично закрывают отверстие, а регулировать поток воздуха ими намного сложнее.

Размер же самого окошка должен рассчитываться от объема помещения – на кубический метр пространства нужно 25 кв. см. вентиляционного отверстия.

Виды вентиляции

Мы достаточно подробно разобрали устройство вентиляции в бане естественного типа, но это не единственный ее вид. Несмотря на то, что чаще всего используется именно она, некоторым людям не подходит такой вариант, а потому они устанавливают принудительное вентилирование помещения.

Работает оно по принципу обычной вытяжки, которые встречаются в квартирах и частных домах. В вентиляционное отверстие устанавливается вентилятор, при помощи которого вы можете регулировать интенсивность движения воздуха в помещении.

Как вы понимаете – такой вариант значительно дороже, да и сложнее в плане установки. Кроме того, вы должны будете позаботиться о том, чтоб вся электроника была полностью защищена от попадания влаги, которой в бане достаточно много. Оба варианта по-своему хороши, но решать только вам.

Фото вентиляции в бане

Также рекомендуем просмотреть:

Источник

Вентиляция в Бане. ВОТ ЭТО ТЯГА! 3 Секрета Правильной Вентиляции Басту!

Читайте также: как построить русскую печь

как сделать вентиляцию в бане: схема, устройство, варианты

Простая вентиляция в бане своими руками: схемы и рекомендации

Как правильно сделать вентиляцию в бане: схема и устройство для парной

Содержание

Схема парилки такова, что в ней поддерживается постоянная высокая температура, а воздух при этом должен быть влажным, насыщенным капельками воды. Но в закрытом помещении с такими климатическими условиями обязательно разведется плесень, а также будут нарушены процессы горения из-за отсутствия кислорода, не говоря про то, что людям внутри будет нечем дышать. Поэтому необходимо проектировать вентиляцию в бане. О ней мы и поговорим в этой статье.

Нужна ли вентиляционная система

При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки и ламели, тем самым обеспечивая отсутствие температурных потерь. Это на самом деле так, но если не оставлять естественные отверстия или искусственно созданные отводы, то возможно значительное задымление, если печь работает на дровах или угле. Любое топливо оставляет следы горения. Угарный газ в большой концентрации приведет к потере сознания и возможности летального исхода, особенно если люди в комнате распаренные, с нестабильным давлением, расширенными сосудами.

Требуется для следующих задач:

  • создания необходимого микроклимата;
  • проветривания и сушки древесины, чтобы не возникла плесень или грибок;
  • вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
  • содействия процессу горения, для которого важен кислород;
  • устранения неприятных запахов;
  • сохранения ламелей и полков в первоначальном виде.

Принцип работы системы вентиляции в бане

Всю вентиляционную сеть можно разделить на естественную, которая находится в стенах, кровле и фундаменте и закладывается в начале стройки, и на принудительную, которая активизируется только при использовании парилки.

Оба типа работают следующим образом: отработанный кислород вытесняется и пространство заполняется свежим воздухом. У потока есть два конца – приток и отток, соответственно, нужно минимум два отверстия, расположенные по правилу: приточные вытяжки ниже, чем отточные.

Еще один нюанс принципа работы – весь газ берется оттуда, куда он и выходит. То есть если сообщение происходит с улицей, то все должно выходить туда. Аналогично – если в соседнюю комнату, что тоже возможно. Если вход и выход будут в разных температурных режимах, то образование потока не получится. Однако рекомендуют приток/отток воздуха делать с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.

Правильная вентиляция в бане в парилке

При проектировании постройки сразу нужно рассчитывать, где будут проходить шахты, какого они будут диаметра. А сами отверстия и заслонки на них ставятся непосредственно после облицовки ламелями. Выделяют 4 вида:

  • Финская – 130мм приток, 100мм вытяжка.
  • Шведская – 100мм приток, 80мм вытяжка.
  • Русская – 100мм приток, 100мм вытяжка.

Самым распространенным решением, увы, является отсутствие вентиляционной системы.

Размер отверстий напрямую зависит от того, что вы хотите получить в итоге: русскую парную или сауну.

Рассмотрим, пример расчета. Если парилка 3 м на 1,5 м с высотой 2,5 м, то есть примерно 10-11 м3, нужна печка на 20 кВт. В таком случае лучше использовать естественный тип воздухообмена – со входом воздуха 10 см от пола на удалении от печки на 30 см, а диагональный выход – под полками на высоте 80 см.

При этом надо учесть: из-под вагонки клапан работает только в положении только закрыто или в положении открыто. Он не должен регулироваться, так как делается герметичным, иначе пар будет уходить. Оба устройства вывода необязательно должны иметь одинаковый радиус, но если необходимо обеспечить более эффективную и быструю циркуляцию, то первое можно произвести немного больше или установить два клапана в разных местах. Строго запрещено делать его меньше, чем приточное устройство. Это противоречит правилам безопасности.

На вентиляционные отверстия надо обязательно делать задвижки, которые будут герметично примыкать к проему в закрытом состоянии – в момент растопки и нагревания парной. Зимой эти дверцы будут наполовину прикрыты, потому что чем больше перепад температур, тем сильнее циркулирует воздух. Вытяжки должны быть вверху, а приток – внизу. Это позволит кислороду вентилировать естественным путем. Наиболее популярный вариант сегодня: 100 мм – приток, 80 мм – вытяжка.

Виды вентиляции

Какие-то 5 лет назад о вентиляционной системе в бане никто и не говорил, более того, многие утверждали, что она в бане не нужна. Достаточно наличия форточки. Времена изменились, и сейчас все за вентиляцию в бане. Существует принудительная и естественная. Выбранный вариант зависит от площади парной, климатических условий, а также от желания владельца.

Естественная

Она работает на разнице температур и перепадов атмосферного давления внутри и снаружи. Это очень эффективный и давно используемый метод. Существует нюанс для обустройства такой циркуляции в парной. В самом нагретом помещении из-за естественных законов физики сложно предусмотреть равномерное тепло. Обычно чем выше, тем жарче, а полы могут оставаться достаточно холодными. Задача строителя – продумать систему, чтобы ноги не обдувал сквозняк, а на потолке не скапливался нестерпимый жар. Этого можно добиться, если разделить потоки на две или три вытяжки.

Принудительная

Это электронное управление, которое зависит от температурного режима. Можно включать и выключать приток свежего воздуха по желанию. Можно контролировать с помощью цифрового устройства – сколько градусов должно сохраняться на протяжении всего времени принятия процедуры, а также на какую влажность требуется настроить систему.

Обычно такие комплексы создают в коммерческих целях, поэтому стоят они значительно дороже, чем элементы для естественного оттока, и монтаж может производиться только специалистами.

Одним из основных минусов применения электронных систем – это вероятность оставить включенным вентилятор, что может привести к возгоранию проводки и пожару.

Комбинированная

При покупке электрического устройства обратите внимание, чтобы они имели максимальную защиту всех проводов и электроники от влаги.

Как сделать вентиляцию в бане через специальные продухи

Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.

Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслистможно посмотреть на сайте.

Где разместить отверстие для подачи холодного воздуха

Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.

Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а после для проветривания открывают обе.

И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно и способствует циркуляции, и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один моментс – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.

С выходным оттоком проще, его можно монтировать:

  • в потолке, но тогда придется делать дополнительный короб для вывода через крышу, потому что, если влажный пар будет на чердаке, будут гнить деревянные стропила;
  • в стене – оптимальный вариант, закладывается еще на моменте возведения здания.

Как сделать вентиляцию в парной бани: размеры отверстий

Точный размер продуха зависит от влажности, перепада температур, минимальных и максимальных показателей. Опыт подсказывает, что наиболее оптимальные не параметры – 10-15 см, при желании можно увеличить диаметр оттока, проточные же системы не могут быть больше.

При этом обязательно нужно устанавливать заслонки. Именно с их помощью вы добьетесь требуемого радиуса при изменении погодных условий

Распространенное заблуждение, что человеку недостает кислорода для дыхания, если сделать слишком маленький приток. Это неверно. Обычному человеку на 1,5 часа хватает одного кубометра воздуха.

Устройство вентиляции полов

Почему это важно: на деревянное напольное покрытие воздействует ряд факторов, влага поступает и снизу, от грунта и фундамента, и сверху от пара. Плюс скапливается конденсат. Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени.

Наиболее эффективным считается установка отдушин под половицами. При этом не возникает сквозняка и системой можно пользоваться в процессе принятия банных процедур. Еще один плюс – вентилирование происходит как бы изнутри. То есть при проветривании сушится верхняя часть напольного покрытия, а при работе вытяжки – нижняя.

Чтобы это было максимально продуктивно, при устройстве слива воды из парной отведите его в сторону, чтобы влага не распространялась под половицами.

Проветривание фундамента бани

Если при укладке основания вы уже позаботитесь об этом, то у вас не будет в постройке гнили и плесени. Продухи диаметром 110 и более мм следует устанавливать на всех четырех сторонах. Это будет обеспечивать приемлемую циркуляцию даже в случае, если банный комплекс находятся посреди других строений. Лучше всего проложить эти трубы напротив друг друга.

Вентилирование разных вспомогательных помещений

Остальным комнатам тоже следует иметь собственную циркуляцию.

Чердак

Окна на фронтоне недостаточно, так как пар часто попадает в это пространство и может воздействовать негативно на стропила. Оптимально устроить приток под навесом кровли, а отток – на коньке. Так потоки будут проходить снизу вверх с двух сторон.

Мойка

Для организации воздухообмена чаще всего используется принудительная вентиляция, которая направляет потоки в сторону тамбура.

Цокольный этаж

Владельцы частных домов могут спользовать подвал для устройства бани. Это возможно, но требует затрат. Теперь от безопасности и эффективности системы циркуляции зависит целостность всего дома. Уже на этапе проектирования здания нужно предусмотреть расстояние между стенами и утеплителем, иначе на поверхности будет скапливаться конденсат от перепада температур.

Требуется создать принудительное вентилирование, так как естественное нельзя обеспечить из-за невозможности монтажа возле пола (ведь он находится под землей). Мы рекомендуем доверить этот вопрос профессионалам.

Душевая

С учетом того, что в остальных комнатах уже есть приток и отток кислорода, то здесь достаточно только спроектировать продух с вентиляторов в потолке или вверху стены, чтобы неприятные запахи сырости выходили наружу. Также следует поступить, если в банном комплексе есть туалет.

Предбанник

Здесь также следует особенно позаботиться о циркулировании воздушных потоков, так как из-за непосредственной близости к парилке в комнате образуется сильный температурный перепад и конденсат на стенках. Аналогично подойдет приточно-отточный вариант. Можно также устроить окна, которые позволят быстро проветривать.

Как устроить вентиляцию в бане и парной – расчет схемы

Мы уже сказали о стандартном значении: 1 кубометр пространства требует 24 кубических сантиметра отводов. При выборе труб часто останавливаются на трубопроводных – они недорогие и эффективные, но мы рекомендуем собрать такую систему из нержавеющих дымоходов компании Феррум, они имеют длительный срок службы и не портятся от постоянного взаимодействия с влагой. Стандартный диаметр – 10 сантиметров. Так, площадь сечения равна 78,5 см2. Одного такого короба хватает на 3,27 м3 объема помещения.

Рассчитываем количество кубометров. Предположим, что парилка имеет размеры 2 на 2 м2, потолки имеют высоту также 2 м. Умножим все, получим 8 м3. Делим это на 3,27=2,45. Округляем до трех. В итоге нужно организовать 3 короба диаметром 10 см на всю парилку.

Устройство вентиляции

Есть несколько решений:

  • Расположение окошка рядом с печью или под ней. Над полом должно оставаться не менее 25-35 см. При этом поток движется понизу, затем поднимается по противоположной стене.
  • Оба отверстия находятся на одной поверхности, что не рекомендуется, но встречается. Тогда на вытяжку обязательно установить вентилятор. Это актуально, когда парная имеет только одну стенку, выходящую на улицу, а остальные примыкают к жилым зонам.
  • Щели в настиле, если у вас создан многослойный протекающий пол, могут притягивать воздух, пропускать его в пространстве под покрытием, а затем снова возвращать вверх. Так достигается хорошее вентилирование половиц.
  • Если приток располагается напротив печки, то работать он будет только при условии работающего обогрева.

Все эти виды представлены схематически на картинке:

В статье мы рассказали, как правильно сделать вентиляцию в бане, показали схемы и объяснили устройство парилки. Проектируйте свой банный комплекс вместе с качественной продукцией «Феррум». На сайте вы найдете дымоходы и комплектующие для обустройства бани. Парьтесь в удовольствие вместе с Ferrum.

Полезные видео

Источник

Смотрите также: самодельные печи длительного горения

Комментировать
0
113 просмотров
Комментариев нет, будьте первым кто его оставит
