как сделать короб для вытяжки на кухне, размеры, материалы

Как сделать и закрыть короб от вытяжки на кухне

При монтаже проходных вытяжных систем на кухне используются различные варианты маскировки воздуховодов вентиляции. Их отличие проявляется в подходящей для каждого конкретного случая конструкции и в выбранных для этих целей материалах. При подготовке к работам также обращается внимание на размеры маскирующего короба для вытяжки на кухне. Важно заранее разобраться с существующими способами скрытия воздуховодов с учетом того, что по технологии встраивания в навесной шкаф вытяжки делятся на классические и телескопические модели. В зависимости от этого выбирается вентиляционный короб на кухне.

Маскировка коробов вытяжек

Маскировка вытяжной трубы в короб из гипсокартона с подсветкой

Прежде чем спрятать вытяжные трубы на кухне, следует ознакомиться с существующими видами встраиваемых вытяжек. Классическая модель просто встраивается над плиткой и имеет фиксированный размер, телескопическая может раздвигаться подобно антенне, увеличивая свою исходную длину. В современных условиях наиболее востребованы классические вытяжки, монтируемые прямо в навесном шкафу. В этом варианте важно предусмотреть такую маскировочную конструкцию, чтобы она не препятствовал свободному оттоку воздуха и хорошо вписывалась в интерьеры кухонного пространства.

Особенность телескопического варианта состоит в более крупном размере ее компонентов, высота которых достигает 40 см. Возможно, некоторым пользователям потребуется скрывать в навесных коробах или полках всю конструкцию, оставив снаружи только управляющую панель. Встраиваемая телескопическая вытяжка работает также как и обычная, но чтобы замаскировать ее, потребуется больше трудовых затрат (материала и времени, в том числе). Зато при неработающей вентиляции обнаружить ее будет практически невозможно.

В инструкции по установке телескопических вытяжек подробно указываются требуемые размеры шкафов или коробов и свободного пространства в них. При их подсоединении к замаскированным вентиляционным каналам главное – не нарушить дизайна кухонного помещения. Самый простой и удобный подход к решению проблемы – использование для маскировки коммуникаций коробов из гипсокартонных заготовок.

Расчет параметров для короба

Чтобы кухонная вытяжная вентиляция была надежно скрыта и не портила интерьера помещения, потребуется правильно рассчитать параметры элементов маскировки. Промышленностью освоен выпуск изделий, имеющих типовую форму и размеры. При наличии таких данных пользователю легче будет рассчитать высоту, ширину и глубину проектируемой конструкции применительно к своей кухне.

Расчет оптимального сечения

Короб по ширине должен соответствовать сечению отводящей трубы

За основу расчета маскировочного короба берется его внутреннее сечение. От этого параметра зависит скорость перемещения воздушных масс по каналу при фиксированной мощности вытяжного агрегата (вентилятора). Нужное сечение выбирается после того, как определен объем пропускаемого по каналу воздуха. Согласно действующим нормативам и из опыта эксплуатации аналогичных систем для пластиковых коробов оптимальной считается скорость 3-7 метра в секунду.

Сечение короба берется равным или несколько большим, чем тот же показатель для патрубка вытяжного воздуховода, размер которого приводится в паспорте на агрегат. В режимах работы без перегрузок требованиями нормативов допускается некоторое уменьшение типоразмера (сечения) используемого короба в сравнении с размером выпускного отверстия.

Не рекомендуется устанавливать вытяжки значительной мощности на небольших по размеру кухнях, что позволяет выбирать воздуховоды с меньшим диаметром. Но в этом случае потребуется особый переходник, который также учитывается в расчетах.

В общем случае площадь сечения короба находится по формуле P = S*(M/N), где:

  • S – площадь сечения патрубка вытяжного воздуховода;
  • N – объем воздуха, прокачиваемого через него в предельном режиме работы (при максимуме нагрузки);
  • M – объем прокачиваемого воздуха в штатном режиме.

Если короб вытяжки больше вытяжной трубы, это приведет к застою воздуха в помещении

При расчете этого показателя важно помнить, что ошибка в выборе сечения короба в большую сторону приводит к существенному снижению скорости потока и увеличению трения в системах естественной вентиляции. Это грозит следующими нежелательными последствиями:

  • Увеличивается нагрузка на вентиляционное оборудование, приводящая в конечном счете к резкому снижению эксплуатационного ресурса и к дополнительным затратам энергии.
  • Из-за увеличения сопротивления снижается производительность системы с одновременным падением объемов прокачиваемых воздушных масс.
  • Повышается вероятность возникновения аэродинамических эффектов в вытяжном канале, при наличии которых шумность работы резко возрастает.
  • Увеличивается разница давлений снаружи и внутри вентиляции, угрожающая появлением вибраций. Это потребует усиления всех механических креплений и повышения уровня герметичности.

Для систем с принудительной вентиляцией увеличение сечения короба больше нормы не повлияет на режимы функционирования, однако приведет к неоправданным денежным затратам. К тому же для обустройства вентиляционных каналов значительных габаритов потребуются дополнительные усилия при их монтаже и встраивании в интерьер кухонных помещений.

Учет формы и размера

Гофрированная труба гармонично вписывается в промышленный стиль кухни – лофт

Пластиковые короба для скрытия элементов принудительной вентиляции, как правило, имеют прямоугольную или округлую форму. Второй вариант предпочтителен тем, что при одной и той же площади окружность имеет наименьшую длину (если ее сравнивать с другими сечениями). Для сведения к минимуму сопротивления внутренних стенок короба предпочтение также отдается окружности. На отечественном рынке широко представлены пластиковые короба диаметром 80, 100, 125 и 150 мм с соответствующими площадями 50,3, 78,5, 122,7 и 176,7 кв. см.

Отводные каналы прямоугольной формы привлекательны тем, что они легче вписываются в интерьер любой кухни. Их без труда размещают в нишах, нередко встречающихся над шкафами, а также под навесным или натяжным потолками. Большим спросом пользуются короба с типоразмерами 110х55, 120х60, 204х60 мм с площадями соответственно 60,5, 72,0 и 122,4 кв. см. При необходимости всегда удается найти элементы большего размера. Они представлены коробами круглой формы, имеющими диаметр от 200 мм и прямоугольными образцами размерами от 220х90 мм.

Использование различных материалов

Стильный короб из нержавейки не нужно прятать

Короб для вытяжки изготавливают из самых различных материалов. Для маскировки труб применяются металлические заготовки, современные пластики, а также дерево и гипсокартонные листы (или МДВ). При выборе подходящего материала следует учесть, что маскирующая конструкция используется не только в декоративных целях. Одновременно с этим она обеспечивает существенное снижение шумов от работающего электродвигателя. Кроме того, подбираемые структуры должны удовлетворять следующим требованиям:

  • приятный эстетичный вид;
  • стойкость к изменению влаги и температуры;
  • устойчивость к химическим воздействиям и ультрафиолетовому излучению;
  • простота очистки от пыли, жира и других загрязнений.

Конструкции из пластика отличаются легкостью и собираются очень быстро. При этом сам материал хорошо обрабатывается, но имеет ряд недостатков: тускнеет со временем, легко подвергается механическим деформациям.

Короба, изготовленные из нержавейки, привлекают внимание пользователей своей прочностью и оригинальным дизайном, совсем не меняющимся с течением времени. К минусам этого материала относятся значительный вес и высокую цену.

МДВ и гипсокартонные листы – удобные в монтаже и не очень дорогие материалы. Большинство потребителей выбирают их для самостоятельного монтажа маскирующих конструкций.

Древесные короба после предварительной обработки поверхностей гармонично сочетаются с лицевыми панелями кухонного гарнитура, сделанного под дерево.

Порядок работ по установке короба

Гипсокартонные листы крепятся на рейки из алюминия для прочности конструкции

Чтобы спрятать трубу от вытяжки на кухне, нужно ознакомиться со спецификой предстоящих работ. К особенностям обустройства маскирующих коробов относят неудобство операций, место проведения которых смещено в потолочную область. Потребуется соблюдать установленные СНиП нормы удаления от других коммуникаций, а также требования пожарной безопасности. В качестве примера будет рассмотрен монтаж корпуса коробов на основе гипсокартонных заготовок.

Монтажные работы начинаются с обмера места проводки самих воздуховодов с последующим составлением эскиза. После этого проводятся следующие операции:

  1. С помощью линейки и строительного уровня на стене в зоне прокладки делаются соответствующие отметки.
  2. На стенной и потолочной поверхностях дюбелями крепятся направляющие профили, на которых позднее фиксируются вертикальные отрезки.
  3. Рукава гофры маскируемого воздуховода закрепляются в отверстиях вытяжки и вентиляционного канала.
  4. По подготовленным ранее профилям готовый каркас обшивается гипсокартонными листами.

При самостоятельных работах возможны ошибки, которые чаще всего делаются при прокладке воздуховодов на основе гофры или пластика. При их монтаже возможно нарушение требования, согласно которому сечение канала должно совпадать или превышать площадь выходного патрубка вытяжки. На это в первую очередь обращается внимание при покупке рукава гофры и образца вытяжного оборудования. Еще одна распространенная ошибка – неправильный монтаж гофрированной трубы, которая после установки  должна быть полностью растянутой. Кроме того, величину ее изгибов стараются делать меньше диаметра самой гофры, а при прокладке трубопровода на основе пластика углы изгибов делаются тупыми.

Восстановление вентиляционного стояка

Восстановление вентиляционного стояка

Ошибки, допущенные при самостоятельном обустройстве канала отвода или стояка на кухне с вентиляционным коробом, так или иначе приходится исправлять. Для пользователя, ознакомившегося с принципом работы и устройством воздуховодов, такое восстановление не вызовет особых затруднений. При проведении этих работ важно учесть следующие моменты:

  • Вентиляционные каналы делаются только круглого или квадратного сечения.
  • При реконструкции дополнительные отводы изготавливаются из гофрированной трубы или за счет разделения основного канала с использованием пеноблоков.
  • В смету предполагаемых работ закладывается стоимость пеноблоков, а также гипсокартонных заготовок, гофры и расходного строительного материала.

Для восстановления воздуховода на кухне с последующей маскировкой оптимально подходят плиты на основе гипса или пенные блоки.

Источник

Монтаж вентиляции на кухне под натяжной потолок

Рекомендуем: коптильный шкаф своими руками

как сделать короб для вытяжки на кухне, размеры, материалы

Декоративные короба для кухонных вытяжек с отводом в вентиляцию

Короб для вытяжки на кухне (52 фото): модели пластиковые и из гипсокартона

Короб под вытяжку на кухне: варианты дизайна для нестандартных ситуаций

Местоположение общей вентиляционной шахты, особенно в домах старого типа, часто является проблемой, которую приходится решать в ходе стремления рационально разместить воздухоочистную систему. Если шахта расположена в углу и выступает на 40-50 см, то иной возможности, как обыграть вентиляционный короб на кухне, сделав его элементом мебели, практически не существует.

Уместнее всего сделать из короба фальшпенал. Если мебель двух цветов, то данную конструкцию стоит сделать темной: она разделит угловую мебель визуально на две зоны, которые и на практике могут иметь разные назначения: например, рабочая стенка с варочной поверхностью и мойкой с одной стороны помещения и бытовая техника – с другой.

Пример расположения вытяжки и короба в кухне с вентиляционной шахтой в углу

Выдвижение общего канала менее чем на 40 см расширяет возможности разработки дизайна кухни с вентиляционным коробом в углу. Верхнюю и нижнюю части можно закрыть соответственно навесным шкафом и тумбой. Так увеличится рабочая поверхность, и элементы мебели будут функциональными. Декорировать открытые части канала рекомендуется тем же материалом, что используется над всей столешницей. А можно организовать отдельную зону, где следует разместить кухонные принадлежности или предметы интерьера.

На предложенных фото кухонь с вентиляционным коробом в углу – идеи, которые помогут выбрать вариант, позволяющий сделать из проблемы выступающего канала интересный элемент дизайна.

В ситуации, когда общий вентиляционный канал расположен в стене и немного выступает, прибегать к креативным решениям, устраивая из него электрокамин или скалу, можно только в том случае, если размеры помещения составляют не менее 16-20 м². При меньшей площади выступ лучше декорировать общим для стен материалом и украсить необъемными предметами интерьера. Как вариант, можно расположить на нем телевизор.

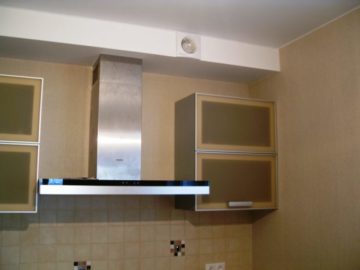

Декоративные короба для вытяжки в интерьере кухонь

Стремление декорировать вентиляционные короба вполне естественно. После художественной обработки простейшая конструкция из правильных геометрических форм приобретает эстетичный вид и дополняет дизайн. Основными материалами для изготовления декоративных коробов являются:

Декоративные короба для вытяжки изготавливают из дерева, металла и гипсокартона

  • дерево;
  • металл;
  • гипсокартон.

Короба из дерева отлично сочетаются с классической кухонной мебелью, имеющей фасадные части, выполненные из древесины или имитирующие данный материал. Такой короб сохраняет стиль, органично вписываясь в общий интерьер. Деревянные конструкции довольно тяжелые, они требуют прочного крепления.

До недавнего времени короба из металла выполняли одновременно функции декора и воздухоотвода. Большинство современных металлических изделий закрывают размещенные внутри гофрированные трубы или телескопические системы, применяемые в подвесных конструкциях. Металлические короба хорошо гармонируют с аналогичными или стеклянными варочными поверхностями. Отлично дополняют современный интерьер в стилях модерн и хай-тек.

Сами по себе короба из гипсокартона функцию воздухоотвода выполнять не могут. Они лишь скрывают трубы, по которым идет воздушный поток. Обычно данное устройство используют в тех случаях, когда необходимо закрыть канал в труднодоступном месте или проектируемый короб имеет неправильную форму. Достоинством данной модели является разнообразие в выборе вариантов, позволяющее проявить самую смелую фантазию. Отсутствие возможности чистки воздухоотвода без повреждения фрагментов гипсокартонной конструкции можно отнести к серьезным недостаткам.

Металлические декоративные короба отлично вписываются в стиль хай-тек, лофт и модерн

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

  • Стоимость материала;
  • Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
  • Возможности монтажа конструкции;
  • Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
  • Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

  • Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
  • Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
  • Низкие шумовые показатели;
  • Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
  • Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

  • Высокая цена по сравнению с другими материалами;
  • Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

  • Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
  • Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
  • Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

  • Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
  • Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
  • При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

  1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
  2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Как увеличить длину гофротрубы для вытяжки при несоответствии размеров

Часто случается, что длины гофры не хватает и её нужно увеличить. Проблема заключается в том, что гофра достаточно плохо переносит механическое воздействие. Для «наращивания» гофры нам потребуются тонкие алюминиевые листы шириной примерно 5 см, длина подбирается в зависимости от диаметра.

Листы сворачиваются в кольцо таким образом, чтобы они свободно проходили в гофру, стыки соединяются клёпкамиКольцо вставляется в гофру, которую необходимо прижать к кольцу

Предварительно края кольца важно подогнуть внутрь, чтобы повысить прочность и исключить его деформацию при сжатии. В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой

В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой.

Место соединения также можно поджать и закрепить малярным скотчем, либо медным проводом произвести скрутку

Демонтаж вентиляционного короба на кухне

Хозяева квартир зачастую осуществляют перепланировку жилища, включая демонтаж воздуховода, без какого-либо согласования подобных действий с официальными органами. Их стремления в данном случае понятны: увеличить площадь квартиры за счет удаления выступа шахты, что позволит установить на это место тот же холодильник, да и с кухонной мебелью проблем меньше – возможна установка стандартной мебели, а не выполненной по заказу.

При этом действия по демонтажу вентиляционного короба считаются неправомерными:

  • вентиляционная система, к которой относятся каналы воздуховодов, является общедомовым имуществом, поэтому ни один из владельцев квартир не вправе распоряжаться самостоятельно этой собственностью;
  • действия по разборке короба приводят к невозможности полноценной работы вентиляционной системы, а это является нарушением как строительных, так и санитарных норм;
  • демонтаж шахты является причиной того, что рост давления на несущие стены запускает процесс деформации конструкции здания.

В отношении вентиляционного канала нельзя производить и частичный демонтаж, так как это обусловлено особенностями конструкции системы. Так, в коробе расположено три воздуховода, а не один, как думают многие: общий канал и два вспомогательных, которые необходимы для разгона воздушного потока перед тем, как он попадает в основную шахту. При уменьшении сечения происходит рост давления, и воздушный поток прекращает свое движение по системе, а жители квартир становятся заложниками неприятных запахов, так как воздух в помещениях перестает обновляться.

Самовольное проведение демонтажных работ применительно к вентиляционной шахте влечет за собой наказание в виде 2,5 тыс. руб. штрафа и обязательное восстановление системы за счет «виновника торжества».

Хотя стоит отметить, что на любое правило есть исключение, что в той же мере относится и демонтажу вентиляционной шахты. Например, вентиляционные короба не используются, дом старый и 75% жильцов поддерживают демонтаж оборудования, то такого рода мероприятия могут быть проведены в законном порядке.

Необходимо понимать, что любая незаконная перепланировка квартиры лишает ее владельца основных преимуществ как собственника недвижимости. Такая квартира не может быть признана «чистой» с точки зрения закона, поэтому все операции по ней признаются неправомерными. И только своевременно узаконенная перепланировка позволяет избежать подобных проблем.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

  • Занимают место.
  • Портят интерьер кухни.
  • При некачественном монтаже усиливают шум вентилятора.
  • Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

  1. Проточные удаляют отработанный воздух из помещения.
  2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

  • максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
  • использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

Схема размещения пластикового вентиляционного короба с размерами

  • отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
  • удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
  • согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

Как выбрать и какой купить короб для вытяжки на кухню

На что же следует обращать внимание при выборе вентиляционного короба для кухни? Прежде всего, на рекомендации инструкции к вытяжке. Если же выполнить требования не представляется возможным, стоит опираться на самостоятельные расчеты и следующие советы:. Прямоугольные короба удобно размещать над мебелью, они гармонично смотрятся в малогабаритных кухнях

Прямоугольные короба удобно размещать над мебелью, они гармонично смотрятся в малогабаритных кухнях

  1. Круглый вентиляционный короб визуально и физически занимает много места. Отдавать ему предпочтение стоит только в том случае, если комната имеет высокий потолок, немаленькую площадь и не загромождена мебелью.
  2. При желании максимально скрыть вентиляционный канал подойдет прямоугольная форма. Такой короб можно разместить на мебели и сделать его практически незаметным. Прямоугольная конструкция уместна при низком потолке и маленьких размерах кухни.
  3. Квадратную форму лучше использовать при незначительной длине короба, так как большие размеры усугубляют громоздкость. Кухня должна быть довольно просторной, чтобы данная модель органично вписалась.

Если оценивать конструкции с точки зрения материала изготовления, то пластиковые вентиляционные короба для вытяжки гораздо проще в установке, особенно когда существуют сложности с прямолинейностью вентканала. Монтаж можно выполнить самостоятельно, не прибегая к помощи специалистов. При подборе элементов из качественного пластика, цвет которого будет соответствовать гамме оттенков, используемых при создании дизайна кухни, устройство становится не только воздухоотводом, но и интересной частью интерьера.

Пластиковые вентиляционные короба для вытяжки легко устанавливать

Правильно технически установленный металлический короб – привлекательный доминирующий элемент дизайна. Выбирая такой вариант, следует учитывать высокую цену, необходимость обеспечения надежности креплений и постоянный уход за изделием для поддержания эстетичности.

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Статья по теме:

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.

Размер сечения короба должен соответствовать величине патрубка воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

  • увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
  • снижается интенсивность воздухооборота в самом помещении;
  • повышается уровень шума в вентиляционном канале;
  • возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Правильно посчитать сечение короба можно по формуле P = S*(M/N)

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

  • 80 мм, площадь сечения – 50,3 см²;
  • 100 мм, площадь сечения – 78,5 см²;
  • 125 мм, площадь сечения – 122,7 см²;
  • 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

  • 110х55 мм, площадь сечения – 60,5 см²;
  • 120х60 мм, площадь сечения – 72 см²;
  • 204х60 мм, площадь сечения – 122,4 см².

Стандартные размеры сечения круглых коробов: 80, 100, 125 и 150 мм

Выше приведены традиционные показатели, но встречаются и нестандартные размеры. Прежде чем планировать установку вентканала особых размеров, стоит убедиться, что такие изделия производятся и их можно приобрести.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.


Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.


Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Виды вытяжек

Прежде чем рассматривать вопрос о том, как и из чего, сделать вытяжку для кухни сначала следует немного разобраться в принципе действия данного устройства и имеющихся типах. Столь неотъемлемый атрибут различается не только по конструкции, способу монтажа, но и принципу работы. На сегодня выделяют следующие типы вытяжек для кухни:

  • купольные – их монтируют непосредственно над газовой плитой. В основном они все однотипные, имеющие конусообразную форму с воздуховодной трубой.
  • плоские – обладают очень компактными размерами. Не имеют встроенного воздуховода и работают за счет встроенных сменных фильтров. Плоская подвесная вытяжка для кухни – идеальный вариант для помещений, обладающих небольшой площадью. Эти устройства небольшого размера смотрятся очень стильно и современно и при этом достаточно эффективны в работе и очень мобильны. Такие вытяжки устанавливать проще всего.
  • встраиваемые – монтируются внутрь кухонного гарнитура, не занимают много места и вписываются в любой интерьер. Данные устройства могут быть следующих видов: модульные и телескопические. Первый вариант имеет небольшие габариты, а вот телескопическая вытяжка для кухни обладает вытяжной панелью и встраивается в кухонный шкаф. Оба вариант работают за счет сменных фильтров.

Помимо типов следует выделить и принцип работы вытяжек:

  • проточные – эти устройства работают только за счет имеющегося выхода в систему вентиляции. Сменных фильтров у них нет, и степень их эффективной работы зависит от качества и правильного устройства вентиляционного канала. Данный тип часто имеет приличные габариты. Купольные вытяжки работают в основном только по такому принципу. Более современные и дорогие модели производители уже стали дополнительно оснащать фильтрами, способствующими эффективной очистке воздуха в помещении. Такая система имеет очень высокую производительность. Стоит особо выделить и дизайн. В последнее время широкую популярность получила купольная стеклянная вытяжка для кухни.
  • циркуляционные – их отличает простой способов монтажа небольшие компактные размеры и работа, основанная на очистке воздуха фильтрами. Как правило, применяется два вида металлические, которые способствуют устранению запахов и лишнего конденсата, а также обычные угольные, очищающие воздух.

Минусом такого принципа работы является частая смена фильтров. В этих моделях часто устанавливаются специальные угольные фильтры. Они конечно хорошо очищают воздух, и главное устраняют неприятные запахи, но и срок службы имеют небольшой. Поэтому эти системы отличает более низкая стоимость, чем у проточных и также более низкая эффективность работы.

Стоит добавить, что большинство моделей для повышения эффективности производительности подключаются к сети. Электрическая вытяжка для кухни должна подключаться к отдельной розетке, имеющей заземление.

Исходя из всего вышеперечисленного, можно сделать вывод, что по производительности, устройства с воздуховодом активного типа (с принудительным оттоком воздуха, за счет встроенного электродвигателя) – самый функциональный и эффективный вариант.

Источник

Установка встраиваемой вытяжки или брови для БЕЛОЙ КРАСОТКИ

Читайте также: камни в сауну какие лучше

как сделать короб для вытяжки на кухне, размеры, материалы

Выбираем короб для вытяжки на кухне

Короба для вытяжки: виды, как выбрать и установить правильно

Как выглядит короб, где находится и зачем нужен?

Короб – фактически покрытие для воздуховода и некоторой части вытяжки необходимое для сокрытия ее основных элементов. Он бывает различной формы на основе множества материалов. Помогает создать для союза вытяжки и воздуховода завершенный внешний вид отлично сочетающийся с дизайном кухни.

Ознакомьтесь с фото короба для вытяжки, чтобы осознать о чем идет речь. Его назначение кроется в создании декорации для улучшения внешнего вида конструкции, помогающей очищать воздух на кухне.

Из каких материалов создается короб?

Производители научились изготавливать этот декоративный элемент на основе различных материалов и размеров. Все зависит от стиля кухни и функциональной необходимости. Можно сделать индивидуальный заказ, указав размеры короба для вытяжки, его дизайн, цвет, назначение, стиль, и вы получите идеальный вариант, но за не малую сумму.

Но не стоит забывать, что он должен качественно понижать шум от электродвигателя установленного в вытяжке. Обладать стойкостью к влаге, воздействию различных химических элементов, изменению температуры.

Рассмотрим основные материалы для изготовления короба под вытяжку и системы вентиляции.

Пластиковый короб на основе поливинилхлорида бывает прямоугольной либо круглой формы. Он обладает положительными сторонами:

  • Его быстро и очень легко монтировать;
  • Отличается качественной звукоизоляцией, прочностью, длительностью эксплуатации, защищен от коррозии;
  • Отлично режется, что помогает правильно соединять с основными конструкциями;
  • Обладает не большим весом, и не создает давление на канал воздуховода и вытяжку.

К сожалению недостатки тоже есть. Они выражаются в таких проблемах:

  • Белый пластик постепенно становится желтым, серым и заметно матовым;
  • Появляются различные вмятины из-за тяжести различных предметов либо в результате другого воздействия;
  • Постепенно поверхность становится пористой и там собирается грязь, пыль – от нее сложно избавится;
  • Сборка проводится на основе правильной последовательности.

Металлический короб отличается повышенной надежностью, поскольку очень часто для его изготовления используется нержавейка. А обычный металл покрывают краской порошкового вида.

Рассмотрим положительные стороны короба из нержавейки:

  • Его легко мыть, поскольку он не впитывает никакие виды грязи либо пыли;
  • Отличается прочностью и долговечностью;
  • Обладает стильным вариантом дизайна, подходящим для всех кухонь;
  • На поверхности не появляются царапины либо коррозия.

Но есть множество недостатков. Рассмотрим проблемные места короба из нержавейки:

  • Отличается высокой ценой;
  • Не предлагает большой выбор цветов для окрашивания поверхности;
  • Его сложно собирать, поскольку необходимо придерживаться точности размеров;
  • Конструкция обладает повышенной массой и ее необходимо качественно закреплять;
  • Не предлагает изоляцию от шумов;
  • На поверхности легко остаются отпечатки от пальцев – от них сложно избавится;
  • Для сборки, может, потребоваться сварка либо резьба с помощью болгарки. Впрочем, с этой проблемой иногда можно справится с помощью клея для металлических поверхностей.

Декоративный короб на основе древесины отлично сочетается с различными гарнитурами, созданными из этого же материала. Он сможет дополнить дизайн, поскольку обладает такими же свойствами, и предложит функциональную часть использования.

Дерево относится к экологически чистым материалам и это основное преимущество такого короба. Отрицательной стороной можно считать лишь его большой вес, что потребует качественного закрепления.

Короб для вытяжки пластиковый: плюсы и важные моменты установки

Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.

Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

  • Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
  • Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;
  • На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
  • Соедините заготовки саморезами и металлическими уголками;
  • Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

  • вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
  • удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.


Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

Обзор воздуховодов для кухонных вытяжек

Для подключения выходного патрубка вытяжки к отверстию вертикальной шахты применяются 3 вида коробов:

  • гибкая алюминиевая гофра типа «Алювент»;
  • каналы из пластика ПВХ круглого и прямоугольного сечения;
  • металлические короба разной формы.

Примечание. Вообще, в системах вентиляции применяются воздуховоды из разнообразных материалов, например, тканевые либо трехслойные со звукоизоляцией. Полный обзор вентиляционных труб представлен в отдельной статье.

Теперь разберем по отдельности каждую группу вытяжных коробов для кухни – перечислим характеристики, плюсы и минусы изделий.

Алюминиевые гофрированные трубы

Гибкий канал представляет собой каркас из мягкой проволоки, обтянутый тонкой алюминиевой фольгой.  Сверху нанесен слой полиэстера для лучшей герметизации. Трубопровод транспортируется и продается в сжатом состоянии, после распаковки растягивается до нужной длины (максимум в 5 раз).

Технические характеристики воздуховода:

  • толщина стенки – до 100 микрон, сечение – круглое;
  • максимальная рабочая температура – 250 °C;
  • допустимый радиус изгиба равен 0.7D (D – диаметр);
  • линейка диаметров: 80, 100, 110, 120, 125, 130, 140, 150 мм.

Главный козырь алюминиевых рукавов – приемлемая цена, 1 метр воздухопровода Ø100 мм в растянутом виде стоит примерно 50 руб. (0.9 у. е.). Благодаря насыщенному ряду типоразмеров вентканал легко подобрать под выходной диаметр отверстия вытяжки и вентиляционной решетки.

Гофрированный воздуховод для вытяжки устанавливается быстро и просто. Труба растягивается на требуемую длину, один конец надевается на штуцер вытяжного агрегата, второй – на решетку. Потом гофра фиксируется обычными хомутами, на этом монтаж заканчивается.


Гибкая гофротруба устанавливается буквально за 5 минут, достаточно закрепить торцы хомутами

Примечание. В случае повреждения оболочки рукав можно обрезать и вытянуть трубу сильнее. А вот состыковать концы 2 гофр напрямую не выйдет, понадобится жесткий промежуточный патрубок.

Недостатки гибких каналов:

  1. Внешний вид алюминиевой гофры не удовлетворяет современные требования к дизайну интерьера. Короб годится для вытяжки на даче, в летней кухне либо квартире с обычным ремонтом. В остальных случаях трубу нужно прятать за декоративный кожух или обшивку из гипсокартона.
  2. Волнистая структура стенок создает повышенное сопротивление воздушному потоку. Эффективность работы вентилятора снижается.
  3. По той же причине внутри канала задерживается больше жировых отложений. Вычистить гофру нереально, проще заменить.
  4. Алюминиевая фольга легко повреждается любым острым предметом.

Последний негативный момент – при работе вытяжки гофротруба сильно шумит. Причина – вибрация тонких гибких стенок плюс волнистый профиль, оказывающий сопротивление воздуху.


На коротких участках гофрированные трубы смотрятся удовлетворительно, на более длинных каналах вся красота теряется

Вентиляционные короба из пластика

Для изготовления воздуховодов применяется поливинилхлорид (ПВХ) белого цвета. Трубопровод не изгибается, поэтому секции вентиляционной сети соединяются с помощью фасонных элементов – муфт, ниппелей, колен, тройников и различных переходников. Характеристики пластиковых коробов:

  • максимальная температура транспортируемой среды – 200 градусов;
  • форма сечения – круглая, прямоугольная (плоская);
  • подходящие для вытяжек диаметры круглых каналов – 100, 125, 150 мм;
  • «ходовые» размеры плоских коробов – 55х110, 60х112, 60х204, 90х220 мм;
  • длина стандартной секции – от 35 см до 2 м.

Справка. Здесь указаны размеры труб бытовой серии. За отдельную плату можно заказать изготовление нестандартных изделий, например, венткороб Ø180 мм или канал квадратной формы 100 х 100 мм. Хотя для подключения вытяжки понадобится всего 1—3 метра воздуховода, проще обойтись существующими размерами.

Пластиковые воздуховоды соединяются с фитингами двумя способами:

  1. Круглая секция надевается снаружи на ответную часть монтажного элемента – отвода, тройника или ниппеля.
  2. Прямоугольные трубы, наоборот, вставляются внутрь фитингов. Для стыковки прямых участков используются муфты.


Слева на схеме показано ниппельное соединение круглого ПВХ воздуховода, справа прямоугольные участки вентканалов вставляются в муфты тройника

В обоих случаях стык тщательно герметизируется силиконовым составом. Форму сечения вентканала можно изменить в любой точке – установить прямой либо угловой переходник, применить тройник с разными выводами.

Цена пластика заметно выше, чем гофры аналогичного диаметра. Метр трубы Ø100 мм обойдется примерно в 180 руб. (3.15 у. е.), прямоугольного короба эквивалентного сечения 110 х 55 мм – 185 руб. (3.3 у. е.). Сюда еще надо прибавить стоимость фасонных деталей, задействованных в схеме.

Другие минусы пластиковых венткоробов:

  • цветовая гамма ограничивается светлыми оттенками, черные трубы найти нереально;
  • соответственно, на воздуховоде хорошо заметна пыль и другие загрязнители;
  • пластмасса боится перегрева свыше 200 °C и способна гореть самостоятельно;
  • с годами поливинилхлорид желтеет и теряет внешний вид;
  • стенки плоских коробов прогибаются на стыках, образуется щель шириной 1—4 мм, как показано на фото.


Прогиб стенок на стыках часто наблюдается при сборке плоских воздухопроводов ПВХ

Подсказка. Для качественного соединения плоских каналов допустимо использовать короткие саморезы, что и делает мастер на видео (смотрим ниже). Крепеж плотно стягивает стенки короба и фитинга.

Укажем плюсы вентиляционных систем из пластика:

  • удовлетворительный внешний вид;
  • низкое сопротивление потоку воздуха благодаря гладким стенкам;
  • устойчивость к механическим и химическим воздействиям;
  • невысокий уровень шума при эксплуатации вытяжки;
  • долговечность, небольшой вес конструкции.

Металлические каналы

Для отвода загрязненного воздуха от вытяжки в шахту естественной вентиляции применяется 4 вида металлических трубопроводов:

  • из оцинкованной стали;
  • из окрашенного металла;
  • из нержавеющей стали;
  • из меди.

Сечение воздуховодов – круглое, прямоугольное, квадратное, овальное. Выбор размеров очень широк, способ соединения – через фасонные детали, как и пластиковые каналы.


Нержавеющий вентканал выглядит продолжением вытяжки, медь хорошо гармонирует с деревом

Основное преимущество стальных воздухопроводов – эстетичность. Показанный на фото короб для вытяжки из нержавейки либо меди впишется практически в любой интерьер кухни. Исключение – вентканалы из оцинковки, чье наружное покрытие быстро мутнеет (без потери антикоррозионных свойств).

Другие достоинства металлических коробов:

  • прочность, длительный срок службы;
  • низкий уровень шума;
  • удовлетворительная шероховатость стенок, аэродинамическое сопротивление невысокое;
  • металл легко выдерживает нагрев до 500 °С, не горит;
  • полимерное или цинковое покрытие защищает поверхности от коррозии.

Главный недостаток металлических воздуховодов очевиден – высокая цена. Метр оцинкованного канала Ø100 обойдется минимум в 180 руб. (3.15 у. е.), но его открыто не проложишь. Аналогичный нержавеющий короб стоит примерно 530 руб./м. п. (8.1 у. е.), не считая фасонины.

Компромиссный вариант – изделия из тонколистового металла с цветным полимерным покрытием (полиэстер). Такой воздухопровод значительно дешевле нержавейки и меди.


Слева на фото крашеный железный воздуховод, справа – скрытая прокладка оцинкованной трубы к вытяжке

По весу вентиляционные железные короба проигрывают пластику, но не критично. Толщина металла воздуховода составляет 0.5–0.6 мм, пластмассы – до 2 мм, поэтому разница малозаметна.

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — это сложная инженерная коммуникация, на КПД которой влияет даже расположение плиты.

При устройстве воздуховода для кухонной вытяжки важно знать следующие правила:

  1. Каждый поворот трубопровода уменьшает производительность вытяжки на 10%.
  2. Максимальная длина для нормальной работы воздуховода — 3 м. С каждым лишним метром производительность системы уменьшается на 15%.
  3. Тупые углы при поворотах трубопровода нарушают естественный отток воздуха.
  4. В частных домах наружную вентиляционную трубу, ведущую на крышу, обязательно утепляют, чтобы в холода не образовывался конденсат.
  5. На вход в вентиляционную шахту обязательно устанавливают обратный клапан для устранения обратной тяги.

Плита на кухне должна максимально близко располагаться к вентиляционному каналу, чтобы агрегат работал эффективно.

Как собрать пластиковый воздуховод

Принцип сборки пластикового короба (воздуховода) для вытяжки называется «раструб – труба», и он довольно прост. Главное — подобрать комплектующие правильных размеров, точно вымерять и отрезать фрагменты трубы.

Последовательность действий:

  1. Сначала составляем проект-схему воздуховода с точным масштабом, чтобы определить количество поворотов, соединений и других элементов конструкции.
  2. Закупаем комплектующие.
  3. Начиная от вытяжки, собираем короб согласно маршруту, указанному в проекте.
  4. Соединяем короб с вентиляцией.
  5. Проверяем, правильно ли выполнена работа.
  6. Герметизируем соединения.

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.


Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является обратный клапан, роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование решетки с обратным клапаном, препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.


Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой статье.


Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.


Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.


Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Надежность и долговечность материала, из которого сделан воздуховод

Пластиковый воздуховод будет надежным только при соблюдении условий его эксплуатации:

  • не допускайте снижения температуры в помещении ниже нормы;
  • не перегревайте воздуховод выше значения, обозначенного в характеристиках;
  • не подвергайте короб механическим воздействиям, избегайте ударов.

Если в точности соблюдать правила пользования пластиковым воздуховодом, он прослужит дольше указанного производителем срока.

Короб для вытяжки из гипсокартона

Неприглядные коммуникации принято скрывать за красивыми фасадами кухонного гарнитура, под слоем краски или помещая в декоративный квадратный короб из фанеры, вагонки или гипсокартона. Сборка последнего требует наличия базовых навыков в обращении с ГКЛ. Любой, кто умеет держать инструмент в руках, соберет декоративный короб для воздуховода бытовой вытяжки. Лучше делать это параллельно с установкой воздуховода и ремонтом комнаты.

Подготовка

Подготавливают инструменты и материалы, необходимые для сооружения короба:

  • нож для гипсокартона;
  • строительный карандаш (или маркер);
  • монтажный уровень;
  • ножницы по металлу;
  • измерительная рулетка;
  • отбивочная нить;
  • шуруповерт;
  • электродрель;
  • фреза (в случае монтажа точечных светильников в короб).

Для резки гипсокартонных листов подойдет любой режущий инструмент вплоть до лезвия. Однако начинающим мастерам экспериментировать не стоит.

Из материалов, помимо потолочного гипсокартона, понадобится:

  • металлопрофиль или деревянные рейки для каркаса;
  • саморезы и подвесы;
  • универсальная шпатлевка;
  • материал для декоративной отделки.

Монтаж

Перед сборкой гипсокартонного короба для вытяжки определитесь с местом установки плиты и вытяжного агрегата. Короб, скрывающий воздуховод, обычно примыкает к стене и потолку. В редких случаях он идет только по потолку (для островных вытяжек). Обязательно сделайте разметку на стене для монтажа каркаса.

Алгоритм работ:

  1. Наживляем воздуховод так, как он будет пролегать.
  2. Делаем разметку для реек.
  3. Снимаем трубопровод и крепим направляющие согласно разметке. К стене профиль крепится при помощи саморезов, которые закручивают с шагом в 300-400 мм.
  4. Когда направляющие для короба зафиксированы, приступаем к сборке каркаса. Сначала крепятся поперечины, соединяющие направляющий профиль с подвесными элементами конструкции. Шаг между поперечными рейками — от 300 до 500 мм.
  5. Далее крепим продольные элементы. Если короб планируется в углу, то подвесная планка будет всего одна.
  6. Когда каркас готов, устанавливаем воздуховод, прочно закрепляя и герметизируя все стыки. Если короб будет с подсветкой, на этом этапе сазу подводят необходимые коммуникации.
  7. Отрезаем фрагменты гипсокартона нужного размера и крепим элементы к каркасу при помощи саморезов.

Когда короб для вытяжки будет полностью собран, останется покрыть его шпатлевкой и нанести декоративную отделку. Оформляют короб разными способами: делают его сливающимся с общим фоном или выделяют как отдельный предмет интерьера.

К сведению. Некоторые типы воздуховодов требуют систематического обслуживания и контроля, потому на этапе проектирования важно запланировать установку смотровых люков.

Пластиковые модели

Конструкции могут иметь круглую, квадратную и прямоугольную форму. Выбор зависит от типа вентиляционного отверстия. Если вы выберете плоскую модель, то ее можно спрятать за гарнитуром или установить в углу.

    Однако такой вариант подойдет для малых по мощности устройств. Круглые и квадратные модели справляются со значительным объемом потока, однако замаскировать их сложнее.

Вентиляционные пластиковые короба для вытяжки отличаются такими достоинствами:

  • низкие параметры издаваемого шума;
  • долговечность;
  • гигиеничность;
  • простота и оперативность в креплении;
  • простота в уходе.









В то же время есть риск потери цвета или выгорания. Существует риск появления вмятин после механического воздействия

Металлические изделия

Такой короб может быть алюминиевым и стальным нержавеющего типа, окрашенным или с полимерным покрытием. Квадратные и прямоугольные модели подойдут для телескопического воздуховода. К достоинствам относятся:

  • прочность;
  • надежность;
  • долговечность;
  • антикоррозийная защита;
  • устойчивость к механическим воздействиям.

Однако конструкция достаточно тяжелая, сложная в монтаже и шумная в эксплуатации. На поверхности могут оставаться следы.

Габаритные характеристики

Для обеспечения единства стиля необходимо правильно подобрать размер короба для вытяжки. Обычно эти параметры стандартны, а ширина, глубина и высота соотносятся как 500х280х650мм. При необходимости эти минимальные значения пропорционально увеличивают.









При расчете требуемой глубины короба исходят из габаритов самого вытяжного оборудования. Некоторые хозяйки предпочитают хранить в таком навесном шкафу некоторые кухонные приспособления. Данное требование учитывается в расчете глубины. Дополнительные миллиметры могут потребоваться для обеспечения сочетания конструкции с другими элементами гарнитура.

На высоту влияет величина свободной территории на кухне и выбранное дизайнерское решение. Важно учитывать расстояние между варочной плоскостью и панелью вытяжки – 650-850 мм. Конструкция вытяжки должна полностью помещаться в короб.

Используемые материалы

На качестве материалов экономить не стоит. При этом существует связь между материалом, и которого изготавливаются кухонный гарнитур и короб. Обычно они должны совпадать. Так вы будете соответствовать общему интерьеру помещения.

Встраиваемые модели

У таких устройств есть важная особенность – основная часть всей системы сокрыта от глаз, в пределах видимости располагается фасадная зона.

Благодаря коробу обеспечивается прикрытие воздуховода со всеми элементами. Возможны два варианта конструкции:

  • декорирование в виде навесного шкафчика с размером, соответствующим стандарту кухонного гарнитура;
  • телескопическая разновидность, у которой элементы выдвигаются-раскладываются.

При выходе гофры за границы маскировочной конструкции применяют декоративный короб для вытяжки. Он помогает решить проблему интерьера.

Деревянные короба

Такой вариант часто изготавливается самостоятельно. Главное правильно выбрать породу древесины с учетом весовых параметров – от этого будет зависеть вес всей конструкции и требуемые крепежи.

Модель недолговечная, требовательная к уходу. Материал негибкий, нестойкий к действию химических компонентов.

Открытые вытяжки

Обычно все элементы вытяжной системы фасадного типа, так же как и сама вентиляционная труба, остаются на виду. Такая вытяжка требует установки короба, который будет идти в центре кухни или же примыкать к плоскости стены.

Внешне система схожа с большой трубой, направленной от потолка. В ее основании располагается решетчатая конструкция. Ее декорируют в виде купола прямоугольной формы.

Заключение

Короб (воздуховод) для вытяжки производится из разных видов пластика и металла. Металлический отвод чаще используется в промышленных зданиях. Пластик наиболее распространен и востребован для создания бытовых систем за счет доступной стоимости и массы преимуществ перед другими вариантами.

Воздуховод из пластика выглядит эстетично, имеет круглую, прямоугольную или эллиптическую форму сечения. Собирается трубопровод без особых усилий. Его прячут в навесном шкафу или коробе из гипсокартона, который декорируется под общую отделку и не привлекает особого внимания. Регулярный уход за вытяжкой и воздуховодом продлит срок службы конструкции. Под натяжным потолком для встроенной вытяжки используют воздуховод любой формы — главное, чтобы конструкция помещалась под полотном.

  • https://mojdominfo.ru/korob-dlya-vytyazhki/
  • https://vse-otoplenie.ru/korob-dla-vytazki-materialy-pod-ventilacionnye-koroba-kak-sdelat-dekorativnyj-kupol-i-plastikovuu-nisu
  • https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
  • https://otivent.com/kak-vybrat-korob-dlya-vytyazhki
  • https://rem.ninja/kuhnya/tehnika/dekorativnye-koroba-dlya-kuhonnyh-vytyazhek-s-otvodom-v-ventilyatsiyu.html
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
  • https://chastnyjdom.ru/korob-dlya-vytyazhki/

Источник

Статья по теме: кирпич для футеровки доменных печей

Комментировать
0
707 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
