как подключить циркуляционный насос к системе отопления?

Как правильно подключить циркуляционный насос в автономную систему отопления

Конкретно разберем, как происходит установка циркуляционного насоса в систему отопления. Во-первых необходимо определиться по какой схеме Вы будете осуществлять повышение давления горячей воды в системе отопления:

• Если давление в системе позволяет большую часть энергии котла расходовать на поддержание нормальной циркуляции теплоносителя, то можно включить насос в систему через байпас, соблюдая правила установки циркуляционных насосов, чтобы можно было временами обходиться без дополнительной подпитки процесса циркуляции;

• Если система не может обойтись без дополнительной подпитки давления насосом, то в этом случае подсоединение последнего должно производиться непосредственно на каждый стояк отопления (в многоэтажной схеме отопления) или в каждом контуре в трубопроводе отопления. Для максимально безопасной работы всей системы и выравнивания разницы температур рекомендуется предварительно купить гидрострелки.

В любом случае необходимо придерживаться определенных правил по установке:

• Соблюдать схему направления подачи потока теплоносителя по меткам на корпусе насоса;

• Размещать ось ротора насоса только в горизонтальном положении, чтобы не уменьшалась его производительность и насос не перегревался;

• Соблюдать правила безопасности при подключению насоса к электропитанию с правильным подсоединением проводки;

• Перед запуском насоса, заполните систему водой и избавьте ее от воздушной пробки.

Во-вторых обзаведитесь необходимыми материалами для установки насоса:

• Запорными шаровыми кранами на управление работой байпаса в нужном количестве по выбранной схеме;

• Отдельно купите один шаровой кран по диаметру основной магистрали отопления, который надо будет установить перед котлом;

• Достаточно разъемных соединений для обустройства байпаса;

• Трубы для обустройства байпаса;

• Купите дополнительный фильтр грубой очистки, который будет стоять перед насосом;

• Различные концевики и муфты соединений.

Сам процесс устройства байпаса Вы можете представить себе из приложенных схем. Для людей, которые имели дело с трубами, нарезкой определенной резьбы или устройстве и соединении пластиковых труб магистрали, все эти работы не составят труда, как и размещение и установка самого циркуляционного насоса.

Если все это очень трудно выполнить самостоятельно, то на нашем сайте Вы через консультанта можете заказать , цена за оказание таких работ Вас приятно порадует! А для начала советуем посмотреть как же правильно выбрать циркуляционный насос для отопления в Беларуси.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

  1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
  2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
  3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
  4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

  1. Насос должен находиться как можно ближе к нагревательному оборудованию.
  2. Рекомендуется устанавливать устройство на трубу обратки.
  3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

  • 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

  • Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

  • Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
  • Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

  • 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
  • 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
  • крепёжные хомуты – для снижения нагрузки на краны;
  • пакля.

Определние места монтажа и его подготовка

  1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
  2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.
  1. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.

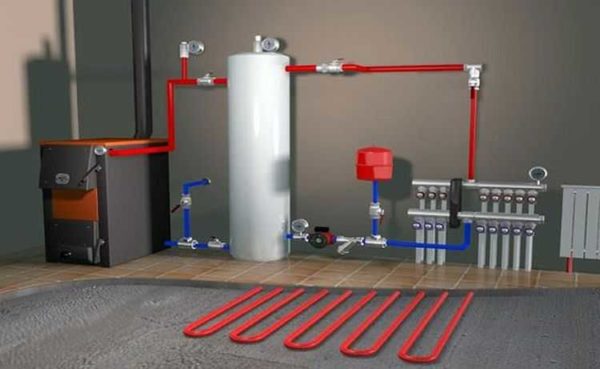

  2. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

  1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
  2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
  3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

  1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
  2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
  3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

  • нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
  • оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
  • улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

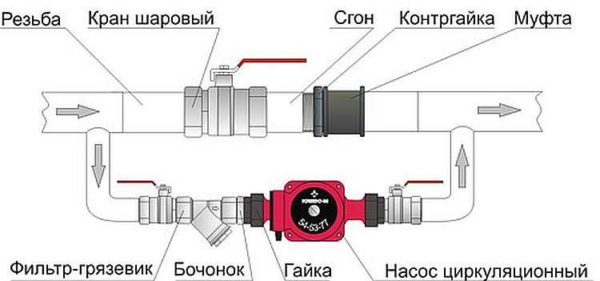

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

  1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
  2. Обеспечивается работа системы без электропитания.
  3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
  4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

  • выбирается провод сечением не менее 2 кв.м;
  • проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
  • подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

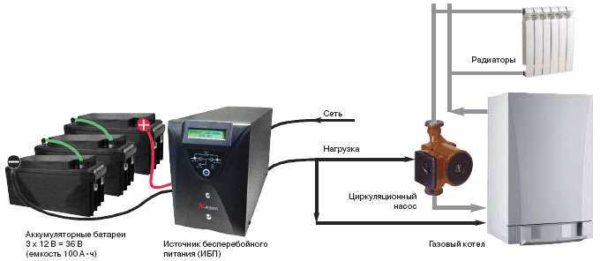

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Монтаж

Переходим непосредственно к установке. Сама схема обычно не вызывает вопросов. Монтаж осуществляется с помощью накидных гаек. За счет этих элементов циркуляционное оборудование надежно соединяется с трубами, да и снимается потом легко, в случае необходимости. Затем все места стыков тщательно промазываются герметиком. После полного его застывания система проверяется на наличие протечек. Вот, собственно, и все.

Но для того, чтобы оборудование работало максимально эффективно и правильно, недостаточно просто произвести его подключение к трубам. Важно также соблюдать при этом определенные правила:

  • роторная ось циркуляционного прибора должна располагаться строго горизонтально. Трубопровод при этом может иметь любое направление. Важно обратить внимание именно на расположение самого прибора;
  • на корпусе насоса располагается пластиковый короб, в котором скрыты все контакты, обеспечивающие электропитание. Этот элемент должен располагаться наверху. В противном случае, при возникновении протечки (от чего не застрахована ни одна система) всю эту «начинку» зальет, и она перестанет функционировать. Переместить пластиковый короб на другу часть насоса при необходимости возможно, открутив крепежные винты и повернув кожух вокруг прибора;
  • монтировать насос нужно так, чтобы соблюсти нужное направление потока, на которое рассчитан прибор. Оно указано на корпусе;
  • запорные краны, расположенные в непосредственной близости от насоса, должны быть сделаны из качественных материалов, поскольку на них приходится довольно большая нагрузка, связанная с весом прибора.

Следует позаботиться и о правильности подключения оборудования к электропитанию. Самый простой способ — просто воткнуть штепсель в имеющуюся неподалеку розетку. Но такой подход не является оптимальным, поскольку в этом случае вы не сможете обеспечить прибору хоть какую-то страховку. Гораздо более приемлемым вариантом является проведение отдельной электролинии, на которую установлена автоматическая защита от перепадов напряжения в сети. Естественно, также нужно обеспечить и наличие заземления в помещении.
Проведение работ с электричеством сопряжено с рисками для здоровья и жизни. Если вы никогда не занимались подобной деятельностью и не обладаете соответствующими знаниями в необходимом объеме, то лучше обратитесь к профессионалам для подключения насоса к электросети. Его встраивание в трубопровод, в случае ошибки, приведет разве что к протечке и другим неприятным, но исправимым последствиям. А вот поражение электротоком — вещь гораздо более серьезная.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

  1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
  2. Производится подключение устройства к электросети.
  3. Система отопления заполняется водой.
  4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
  5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Виды устройств

После того как государство решило, что в частном загородном доме тоже можно прописываться, владельцы таких строений начали задумываться о возможности жить на своем участке. Естественно, для этого нужно тщательно все продумать и немного переделать. Неудивительно, потому что для превращения дачного домика в полноценный коттедж следует очень постараться.

Капитальное внутреннее отопление – это один из самых необходимых шагов в обустройстве частного дома. Так что неудивительно, что установка насоса в системе отопления становится все более частым явлением. Так происходит только потому, что какая бы ни была автономная деталь теплоподачи, для круглогодичной работы требуется установить еще и дополнительное оборудование. Часто обходятся одним только насосом, если отопление уже есть.

Для потребителей сегодня есть два основных варианта – водяные и циркуляционные элементы. О них поговорим ниже.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

  1. Отключить питание оборудования.
  2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
  3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Схема расположения устройств в подключении насоса

Чтобы установить насос правильно, следует соблюдать ряд несложных правил:

• С обеих сторон устанавливаются шаровые краны. Это нужно, чтобы можно было демонтировать насос, например во время ремонта или замены. • Перед насосом в трубу врезается фильтр – это необходимо, чтобы избежать попадания крупных механических частиц вместе с водой. • Верхняя часть байпаса оснащается воздушным клапаном. Воздушные пробки – не редкость в таких системах, а их лучше избегать. • Направление, указанное стрелкой на приборе, должно соблюдаться – перемещение воды должно идти строго в этом направлении. • «Мокрые» насосы монтируют горизонтально. Этим устройство оберегается от серьезных повреждений, если не весь электродвигатель будет погружен в воду. • Клеммы насоса смотрят вверх. • Резьбовые соединения оснащаются прокладками и защищаются герметиками. • Подключать насос нужно исключительно в розетку с заземлением.

Источник

Как установить насос?

См. также: коптильный шкаф для холодного копчения своими руками

как подключить циркуляционный насос к системе отопления?

Схема подключения циркуляционного насоса в систему отопления – основные правила установки

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Содержание статьи

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

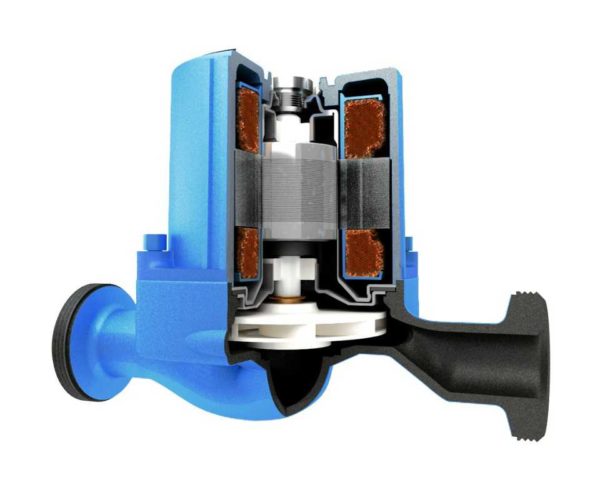

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

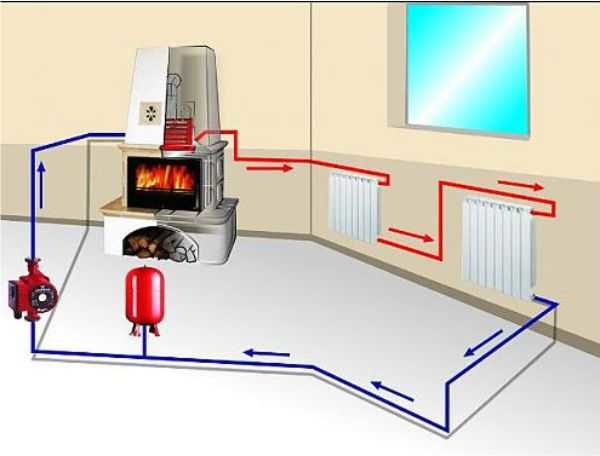

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

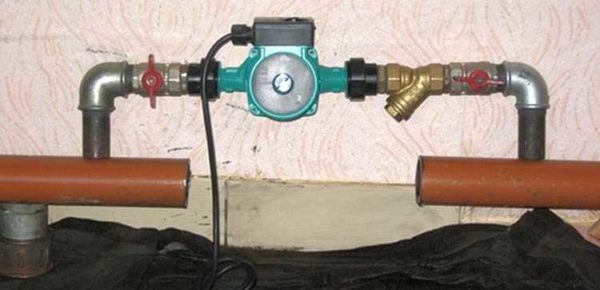

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

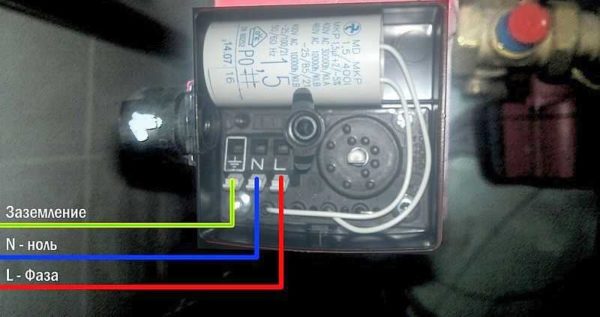

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

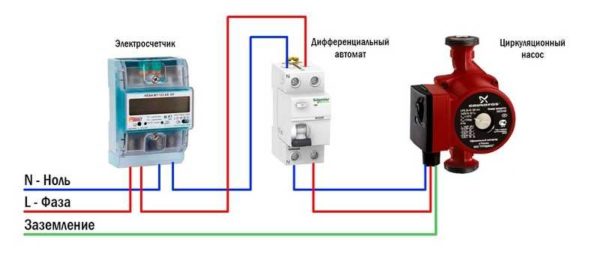

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Источник

Насос отопления. Устанавливаем правильно

См. также: камни в сауну какие лучше

как подключить циркуляционный насос к системе отопления?

Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Схема подключения циркуляционного насоса в систему отопления – основные правила установки

Содержание:

Для повышения КПД отопительные системы дополнительно оснащаются циркуляционными насосами. Чтобы ожидаемый эффект действительно был достигнут, его необходимо установить по всем правилам.

Преимущества насосного отопления

Не так давно практически все частные дома оснащались паровым отоплением, которое работало от газового котла или обычной дровяной печи. Теплоноситель в таких системах циркулировал внутри труб и батарей самотеком. Насосами для перекачки воды комплектовались только централизованные системы теплоснабжения. После появления более компактных аппаратов их стали применять также в частном домостроительстве.

Такое решение дало целый ряд преимуществ:

  1. Возросла скорость циркуляции теплоносителя. Нагретая в котлах вода получила возможность намного быстрее поступать в радиаторы и отапливать помещения.
  2. Значительно сократилось время на обогрев жилищ.
  3. Возрастание скорости протока повлекло за собой увеличение пропускной способности контура. Это означает, что для доставки к месту назначения того же количества тепла можно использовать трубы меньшего сечения. В среднем трубопроводы удалось уменьшить вдвое, чему способствовала принудительная циркуляция воды от врезанного насоса. Это сделало системы более дешевыми и практичными.
  4. Для прокладки магистралей в таком случае можно использовать минимальный уклон, не опасаясь сложных и протяженных схем водяного отопления. Главное при этом правильно подобрать мощность насоса, чтобы он смог создавать оптимальное давление в контуре.
  5. Благодаря бытовым циркуляционным насосам появилась возможность применять теплые полы и закрытые системы большой эффективности, для работы которых необходимо повышенное давление.
  6. Новый подход позволил избавиться от множества труб и стояков, которые не всегда гармонично вписывались в интерьер. Принудительная циркуляция открывает возможности для прокладки контура внутри стен, под полом и над подвесными потолочными конструкциями.

Минимальный уклон в 2-3 мм на 1 м трубопровода необходим для того, чтобы в случае ремонтных мероприятий сеть могла опорожняться самотеком. В классических системах с естественной циркуляцией этот показатель достигает 5 и более мм/м. Что касается недостатков принудительных систем, то самый значительный из них – это зависимость от электрической энергии. Поэтому в районах с нестабильными поставками электричества при установке циркуляционного насоса необходимо использовать блоки бесперебойного питания или электрогенератор.

Также следует быть готовым к возрастанию счетов на потребленную энергию (при правильном подборе мощности агрегата расходы можно минимизировать). Кроме того, ведущими производителями оборудования для систем отопления разработаны современные модификации циркуляционных насосов, способные работать в режиме повышенной экономии. К примеру, модель Alpfa2 от Grundfos в автоматическом режиме корректирует свою производительность, в зависимости от потребностей системы отопления. Стоит подобное оборудование достаточно дорого.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

  • Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
  • Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
  • В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

  1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
  2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
  3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

  • Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
  • Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
  • После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
  • Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Дешевые теплогенераторы из тонкого металла обычно оснащаются предохранительными клапанами с порогом срабатывания в 2 Бар. Более качественные котлы способны выдерживать скачки давления до 3 Бар. Исходя из опыта, можно сказать, что между началом перегрева и до времени, когда сработает клапан, обычно проходит примерно 5 минут.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Также важно понимать, где устанавливать циркуляционный насос в системе отопления с твердотопливным котлом. Как уже было упомянуто, лучшее место для этого – участок трубы перед теплогенератором. Обычно в такой обвязке вместе с насосом в котловой контур врезают также байпас и трехходовой смесительный клапан.

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

  1. Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной. Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
  2. Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора. Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
  3. Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
  4. Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Монтаж дополнительного оборудования и его подключение

Обычно радиаторные системы закрытого или открытого типа с одним котлом оснащаются одним циркуляционным насосом. Более сложные схемы нуждаются в дополнительных аппаратах по перекачке воды.

Речь идет о таких случаях:

  • Частный дом отапливается больше, чем одной котельной установкой.
  • Обвязка котла не имеет буферной емкости.
  • В состав отопительного контура входит несколько ответвлений для обслуживания различных приборов – батарей, теплых полов, бойлера косвенного нагрева и пр.
  • Если применяется гидравлический разделитель.
  • Организовывается подача воды для теплых полов.

Чтобы правильно обвязать несколько котлов, работающих на разных видах топлива, потребуется каждый из них обеспечить отдельным насосом. Система с буферной емкостью нуждается в схеме отопления с двумя насосами, т.к. речь идет о минимум двух циркуляционных контурах – котловом и отопительном.

Отдельного упоминания заслуживают схемы отопления повышенной сложности с несколькими контурами: они обычно применяются в больших коттеджах на 2-4 этажа. В этом случае может понадобиться от 3 до 8 насосов для подачи теплоносителя на каждый этаж, и к разным отопительным приборам. Схема отопления с двумя насосами используется в тех случаях, когда в доме имеется два водяных пола. В некоторых случаях подключение насоса в систему отопления частного дома не требуется вовсе, т.к. большая часть электрических и газовых котлов настенного типа имеют собственные перекачивающие аппараты.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

  • С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
  • Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
  • Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
  • Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Оптимальная скорость работы насоса

Задача системы отопления с насосной циркуляцией заключается в надежной доставке теплоносителя ко всем потребителям системы, включая самые дальние радиаторы. Чтобы это происходило эффективно, насос должен создавать необходимый для этого напор: его рассчитывают проектировщики, учитывая гидравлическое сопротивление труб. Чаще всего бытовые насосы имеют 3-7 скорости вращения ротора, что позволяет увеличивать или уменьшать производительность работы.

Наиболее простой способ подобрать оптимальную скорость циркуляционного насоса:

  1. Отопительную систему нужно вывести в рабочий режим.
  2. Измерить температуру поверхности трубы перед и после котла при помощи лазерного поверхностного термометра (пирометра).
  3. При разнице температур более 20 градусов скорость вращения ротора нужно увеличить.
  4. Если разница меньше 10 градусов, скорость потока нужно уменьшить. Оптимальная разбежность уровня нагрева подачи и обратки – примерно 15 градусов.

Пирометр можно не применять, когда подающая и обратная труба оснащены термометрами. Если с помощью регулировок не удается достичь требуемой разницы температур в 10-20 градусов, это говорит о низкой эффективности системы. Причиной чаще всего бывает ошибка в подборе циркуляционного аппарата. Слишком низкая температура воды в обратке провоцирует увеличение нагрузки на котел и увеличение расхода энергоносителей. Очень горячая вода циркулирует слишком быстро, не успевая передать тепло обогревателям.

Источник

Рекомендуем: футеровочные материалы для печей

Комментировать
0
587 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
