Что такое точка росы? Как рассчитать точку росы?

Точка росы в стене может перемещаться по ее толщине при изменении температур внутри помещения и снаружи. Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.
Температура предмета, на котором начнет конденсироваться пар, т.е. точка росы, зависит в основном от двух параметров:

  • температуры воздуха;
  • влажности воздуха.

Например, при температуре внутри помещения +20 град и влажности 50%, температура точки росы будет (примерно) +12,9 градусов. Если в помещении появится предмет с такой температурой или ниже, то на нем образуется конденсат. Например, когда открывается холодильник, то внутри него выпадает роса из поступающего теплого воздуха. Она выглядит как «туман идущий из холодильника».
Если на улице холодно, то где-то в стене будет температура, при которой начнется конденсация пара, и в этой точке будет увлажнение. Если стена тонкая, «холодная», и ее внутренняя поверхность охладится до 12,9 градусов или меньше (при указанных значениях температуры и влажности воздуха), то на ней выпадет роса, она станет мокрой, и очень быстро обзаведется плесенью.
При утеплении стен, конструкций дома, полезно сделать расчет точки росы для наибольших и наименьших значений влажности и температуры, что бы знать в каких границах пространства будет перемещаться точка росы при изменении этих параметров.

Расчет точки росы

В расчетах точки росы и толщины утепления не учитываются некоторые параметры, — давление, скорость движения воздуха, плотность материала… Поэтому говорить можно только о приближенных значениях. Но, это не критично, когда речь идет об определении толщины утеплителя.
Для определения точки росы в стене проще всего воспользоваться таблицами готовых примерных значений, и не пытаться самостоятельно заниматься расчетами. Тем более не стоит доверять самодельным программам из интернета, они часто не учитывают параметры и выдают ложные значения, а иногда — и по принципу случайных чисел.

Ниже приведена таблица расчетных значений точки росы в зависимости от температуры воздуха и его влажности. Это примерные значения, так как не учитывается влияние других факторов.

Какие значения нужно брать для расчета точки росы

Обычно температура внутри помещения принимается 22 градуса, чаще у пола она ниже, а под потолком достигает 27 градусов. Для центральных регионов считается минимальной температура снаружи помещений -15 градусов, (допускается кратковременные понижения температуры до -20 — -25 градусов).
Для южных регионов — -7 градусов, с кратковременным понижением -15 — -20 градусов.
(Минимальную температуру можно выбрать самостоятельно, — какая температура держится зимой постоянно? До каких значений она опускается кратковременно?)
Влажность воздуха в помещении обычно принимается средняя (но не маленькая) — 50%,. Здесь обычно имеется некоторый запас, так как часто зимой воздух в помещении суше, из-за активно работающего отопления, — 30 – 40%. Но во многих домах борются с сухостью воздуха, устанавливая увлажнители и разводя растения. Оптимальная же влажность – 50%, она же и расчетная.
Осенью и весной для пропускных утеплителей пар будет идти в обратном направлении — с улицы. Для расчета на «демисезон» по паропроницаемым утеплителям, влажность нужно принимать порядка 90%.

Где должна находится точка росы

Утепление ограждения считается «нормальным» только когда точка росы в холодное время в основном (!) находится в утеплителе и не смещается в стену.

Что значит «в основном»?
При максимальных отрицательных температурах, которые длятся обычно несколько дней, неделю, и наступают периодически, точка росы может смещаться и в стену.
Для стены из плотных тяжелых материалов, в этом нет ничего опасного. Но для стены из пористых материалов, которые как обычно очень хорошо пропускают пар и впитывают влагу, появление точки росы должны быть коротким, особенно когда они сочетаются с утеплителями-пароизоляторами. Такие стены требуют наибольшего утепления, особенно с учетом того, что они сами по себе теплые. Что бы сместить точку росы потребуется в 2 раза больше утеплителя. С паропрозрачными утеплителями, они сочетаются намного лучше, так как здесь можно осуществить вывод влаги, но только при условии отличной вентиляции утеплителя.

Конденсат на входных дверях

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.


Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.
Вторая причина конденсата скрывается в низкой теплоизоляции — к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Способы устранения конденсата на входных дверях

Способ избавиться от конденсата заключается в обеспечении притока сухого свежего воздуха извне и оттока паров из закрытого помещения. Возможна установка «теплой завесы», которая станет обогревать дверь прогретым воздухом. Повысится температура поверхности дверного полотна, и сместится точка росы.
Утепление полотна двери не искоренит проблемы конденсата. Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.
Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Конденсат на окнах

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Конденсат — жидкость которая преодолела точку росы и выпала в виде капелек на окне.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Причины запотевания окон и как их устранить

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Подоконник закрывает батарею

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

О бесплатной вентиляции чистым воздухом читайте в статье о геотермальной вентиляции загородного дома

Пример организации притока воздуха: вентиляция и ионизация воздуха

Устранить образование конденсата можно почистив или заменив решетки, а в случае когда забита вентиляция и нет возможности ее почистить придется делать дополнительную вентиляцию.

Комнатные растения на подоконнике

Комнатные цветы выделяют влагу, так же после полива часть воды испаряется и может оседать на стеклопакете, в следствии чего запотевают окна. Если причина появления конденсата на окнах — цветы, просто уберите их с подоконника.

Окна не переведены на зимний режим

По сравнению с зимним, в летнем режиме окна имеют меньшую теплоизоляцию. Поэтому внутренняя часть стеклопакета охлаждается сильней. Не забываем переводить окна на зимний режим работы.

Если из пластикового окна начало дуть, или створка цепляет при открывании или закрывании, либо происходит промерзание окна в зимний период, либо плохо закрывается пластиковое окно — как правило это означает что Вашему окну требуется регулировка.

Регулировка пластикового окна, также может потребоваться если Вы хотите перевести окно в зимний или летний режимы работы.

Всё что нам для этого понадобится — это шестигранный ключ для регулировки фурнитуры.

Перевод пластиковых окон в летний и зимний режим работы

Степень прижима створки на пластиковом окне регулируется — зимой требуется более плотный прижим.

Летом прижим стоит ослаблять, так как это продлевает жизнь уплотнительным резинкам и обеспечивает приток свежего воздуха в помещение.

В случае возникновения сквозняка, решением может быть перевод фурнитуры окна с летнего режима на зимний, при котором прижим окна усиливается.

По периметру створки пластикового окна находятся прижимы, обеспечивающие плотность прилегания створки к раме.

Прижимы выполнены в форме эксцентриков и имеют углубление под шестигранный ключ 4 мм.

Плотность прижима створки регулируется путем вращения эксцентрика.

  • Зимний режим (более плотное прилегание). Для перевода в зимний режим надо все эксцентрики повернуть так, чтобы самый длинный радиус был направлен в сторону помещения когда створка закрыта
  • Летний режим режим микропроветривания (менее плотный притвор). Для перевода окна в летний режим, все эксцентрики поворачиваются самым коротким радиусом в сторону помещения. В этом режиме, воздух поступает через створку окна осуществляя микропроветривание.

Плохое проветривание

Какими бы не были Ваши окна, помещение обязательно надо проветривать хотя бы 10 минут в день. Избавиться от конденсата можно проветривая комнату 10 — 15 минут в день или использовать окно с функцией микропроветривания.

Случается и так, что компания которая занималась установкой окон недобросовестно отнеслась к своим обязанностям и не качественно произвела установку окон или откосов.

В результате чего окно стало продуваться, что является причиной низкой температуры стеклопакета и окна начинают потеть. Устранить образование конденсата можно устранением источника холодного воздуха.

Ремонтные работы

Проведение ремонта в помещении всегда связано с влажными условиями. Штукатурка стен, отделка откосов, оклеивание обоями — все это подразумевает использование воды.

Конечно все это временные неудобства и , чтобы предотвратить запотевание окон им следует уделять больше внимания. Почаще протирать их сухой тряпкой, а лучше производить ремонт в теплое время года.

Конденсат образовался внутри стеклопакета

Если же конденсат образовался внутри самого стеклопакета и он замерз, причина может быть только одна — произошла разгерметизация конструкции. В этом случае придется ремонтировать стеклопакет или покупать новый.

Подводя итог можно сказать, что причиной появления конденсата на окнах в основном является человеческий фактор, а не производственный брак оконных изделий. Кто то скажет — сосед и мы брали окна в одной компании, окна одинаковые, но у него они не потеют, а у нас с них течет как со шланга. Присмотритесь к условиям эксплуатации.

Возможно сосед даже спит с открытой форточкой, а у Вас она ни когда не открывалась (простудиться боитесь). Может у Вас часто готовит супруга (супруг) или белье сушится над плитой, а сосед обедает в кафе или питается чипсами.

Ваша семья из четырех человек живет в двухкомнатной квартире, квартира от комнатных цветов выглядит как оранжерея, а сосед живет один в четырехкомнатной и у него даже кактуса нет.

Так что если у Вас на окнах появился конденсат, не спешите их менять. Ведь когда пол в комнате становится грязным Вы его не меняете? Обратитесь в компанию по установке окон и они помогут найти причину появления конденсата на окнах и устранить ее.

Источник

КАК УТЕПЛИТЬ ИЗНУТРИ

Читайте также: печь для холодного копчения

как найти точку росы

Как определить точку росы? Способы определения, формула, таблица, советы эксперта

Точка росы. Абсолютная и относительная влажность. Почему это важно знать

Если предмет занести в тёплую комнату с мороза, через некоторое время на нём образуются капли воды. Это результат конденсации – охлаждения паров воздуха в изначально тёплой среде. Такую же природу имеет запотевание окон, когда в квартире тепло, а с другой стороны стекла — даже слабо ощутимый мороз. Это имеет физическое обоснование, а также  непосредственно связано с понятием точки росы.

Содержание

Определение

В атмосфере планеты, постоянно в определённых количествах содержится водяной пар.  Он определяет понятие влажности воздуха. Слишком сухой, как и слишком влажный воздух оказывает негативное влияние не только на людей, животных, растения, но и, например, на строительные материалы. Поэтому природа этого процесса учёными внимательно изучается, как и возникающие в связи с этим физические явления.

Точкой росы называется определённая температура охлаждения воздушного пространства, при котором водяные паровые образования, которые неизбежно присутствуют в воздухе, меняют своё состояние, образуя конденсат в виде влажных капель. На это влияют два обязательных показателя:

  • температурный режим;
  • влажность воздушной массы, только не абсолютная, а относительная.

С повышением влажности растёт показатель точки росы, приближаясь к температурному показателю. Если относительная влажность оказывается стопроцентной, эти значения абсолютно уравниваются. Но это возможно только теоретически или в лабораторных условиях.  Уже когда значение точки росы в окружающем пространстве приближается к 20 градусам, люди чувствуют дискомфорт: становится душно, дыхание затрудняется. При 25 градусах обостряются заболевания органов дыхания и сердечно-сосудистые патологии.  Такой показатель точки росы встречается очень редко, в основном, в тропических широтах.

Расчёт показателя росы

Правильный расчёт точки росы на конкретной местности важен не только для определения состояния здоровья человека. Он необходим при проведении строительно-монтажных работ, так как от условий образования конденсата зависит прочность материалов, конструкций, их способность противостоять коррозийным разрушительным процессам.

Большое значение расчёт точки росы имеет при выборе отделочных материалов помещений. Материал может успешно противостоять внешней влаге в виде осадков или просто воздействия воды, но образование конденсата внутри него способно оказать быстрое разрушительное действие.

Правильное определение точки росы важно в авиации. Образующийся на определённой высоте полёта конденсат может привести к обледенению корпуса самолёта с множественными негативными последствиями. Особенно обледенение способно препятствовать успешному полёту во время взлёта и посадки, поэтому обработка корпуса средствами против обледенения – важная часть подготовки к полёту

В лесном хозяйстве точку росы вычисляют при проведении противопожарных мероприятий.  На сельскохозяйственных работах определение сезонной точки росы особенно необходимо во время посевной. Селекционными методами выводятся сорта культур, способные образовывать конденсат даже при длительном отсутствии осадков.

Вычисление точки росы

По формуле

Наиболее простым считается расчёт по определённой формуле.

Показатели на формуле имеют следующие значения:

  • а – неизменное значение — 17,27;
  • в – такое же постоянство —  237,7;
  • Т – градус температуры;
  • Rh – относительная влажность воздуха на расчётный момент.

Расчет точки росы по этой формуле считается достаточно точным. Результат получается с погрешностью около 0,5.

Иногда формулу применить не получается: не хватает времени для расчётов или нет необходимых математических знаний и навыков. В Интернете можно воспользоваться специальными онлайн-калькуляторами, они находятся в открытом доступе. Пользоваться ими просто, но для правильного расчёта нужно знать определённые исходные данные.

Существуют компьютерные программы определения точки росы с дополнительными расчётными возможностями. В них учитываются, помимо основных, ещё другие показатели:

  • географическое расположение объекта предполагаемого строительства;
  • назначение помещения: где-нибудь в душевой влажность воздуха всегда будет намного выше, чем в комнате, где проживают люди, от этого зависит выбор, например, утеплителя;
  • особенности конструкции – отдельный расчёт ведётся по стенам, потолочным перекрытиям, чердакам и т п;
  • качественный состав конструкции.

С учётом показателей будет составлен график изменения точки росы на протяжении определённого времени.

По таблице

Ещё легче определять точку росы по специальной таблице (см прикреплённый файл).

Достаточно найти на ней точку пересечения двух основных показателей, и точка росы будет определена. Однако специалисты ей пользуются редко: эти расчёты весьма приблизительны, они не учитывают косвенные показатели, а они могут сильно влиять на окончательный результат.

С помощью приборов и инструментов

Метеорологи определяют некоторые природные показатели регулярно. Например, температуру воздуха измеряют высокоточным термометром, а влажность воздуха – гигрометром. Для того, чтобы на основе этих показателей верно определить нужную точку, обычно пользуются приспособлением, которое способно выполнять сразу обе эти функции – термогигрометром. Пользуются им пошагово так:

  • прибор включается с определением заряда батареи;
  • подносится под углом 90 градусов к месту исследования;
  • получаемые данные фиксируются и сохраняются.

Теперь остаётся соединить термогигрометр с любым компьютерным устройством и анализировать данные. Подключение не сложнее манипуляций с сотовым телефоном.

Абсолютная и относительная влажность

Абсолютная точка росы —  количество паров воды в условной единице объёма воздуха. Она имеет большое значение при прогнозировании погоды.

Однако для живого организма важно не только наличие паров воды в окружающей атмосфере, но и их плотность на конкретной территории именно при определённой температуре. Вычисление с этими двумя показателями получило название относительной влажности воздуха (точки росы). Она получается в результате деления абсолютной влажности на плотность водяного пара.

 Влажность воздуха в утеплителе

В российских зимних условиях внешние стены помещений нельзя строить без утеплителей. Причём, не только по причине сохранения тепла. Если внутри помещения температура воздуха будет высокая, а снаружи на улице – низкая, то в месте соприкосновения этих воздушных масс неизбежно будет образовываться точка росы с образованием влажности. Когда такая встреча происходит внутри стены, конденсат начинает эту стену разрушать и деформировать. А если точка росы окажется близко к внутреннему помещению, влажные капли могут появиться на стене уже в комнате.

Идеальным вариантом считается наличие утеплителя на внешней стороне стены. Причём, состав утеплителя и его толщина должна быть подобрана так, чтобы точка росы не доходила непосредственно до стены.

Правда, она не может быть постоянной, это тоже нужно учитывать.

Её положение зависит от нескольких показателей:

  • особенностей и качества утеплителя стены;
  • температурных показателей в атмосфере и непосредственно в доме;
  • соотношения влаги внутри помещения и на улице.

Эти данные неизбежно меняются от погодных показателей, качества отопления помещения и даже от частоты нахождения в доме людей.

Влажность в дымоходе

Часто образуется конденсат и в дымоходе. Водяные пары при этом соединяются ещё и с другими продуктами горения различных видов топлива. Получается весьма опасный водяной раствор щелочей и кислот, который на дымоходы действует разрушительно.

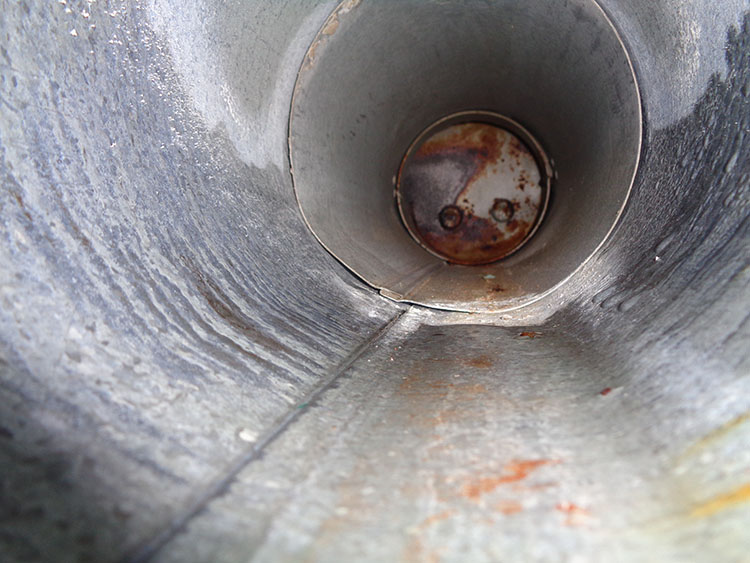

Пример образования влажности в дымоходе

Поэтому одна из задач при сооружении или ремонте дымохода – препятствие образованию точки росы.

Сначала нужно определиться с причиной ее возникновения. Вариантов несколько:

  • большое значение имеет влажность топлива, — абсолютно сухого его нет, водяные пары образуются даже в природном газе;
  • если температура паров в дымоходе меньше 100 градусов, конденсат образует сам воздух;
  • частая причина – слабая тяга, при которой пар успевает беспрепятственно перейти в водное состояние;

Причиной образования точки росы в дымоходе может стать ещё и резкое похолодание на улице, но это явление не носит постоянный характер и поэтому большой опасности не представляют.

Решать проблему можно несколькими способами:

  • использовать подсушенное топливо, правда, с газом этот вариант не пройдёт;
  • максимально утеплить дымоход;
  • постоянно его чистить, устраняя нагар;
  • установить дефлектор – приспособление, значительно увеличивающее тягу.

Кроме этого, можно установить специальный стакан, собирающий конденсат уже при входе в дымоход. Ещё рекомендуется при сооружении дымоходов использовать материалы, устойчивые к химическим воздействиям. Неплохо подходят для этого асбестоцемент и нержавейка.

Знание механизма и места образования точки росы помогает во многом. Некоторым всё это может показаться сложным, и зря. С этим явлением мы сталкиваемся уже в детстве, бегая босиком по влажной утренней траве. Правда, тогда о механизме образования чистейшей росы вряд ли кто-то из нас задумывался.



Читайте так же:

Источник

Естественная вентиляция в частном коттедже

Рекомендуем: камни в баню как выбрать

как найти точку росы

Точка росы. Абсолютная и относительная влажность. Почему это важно знать

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

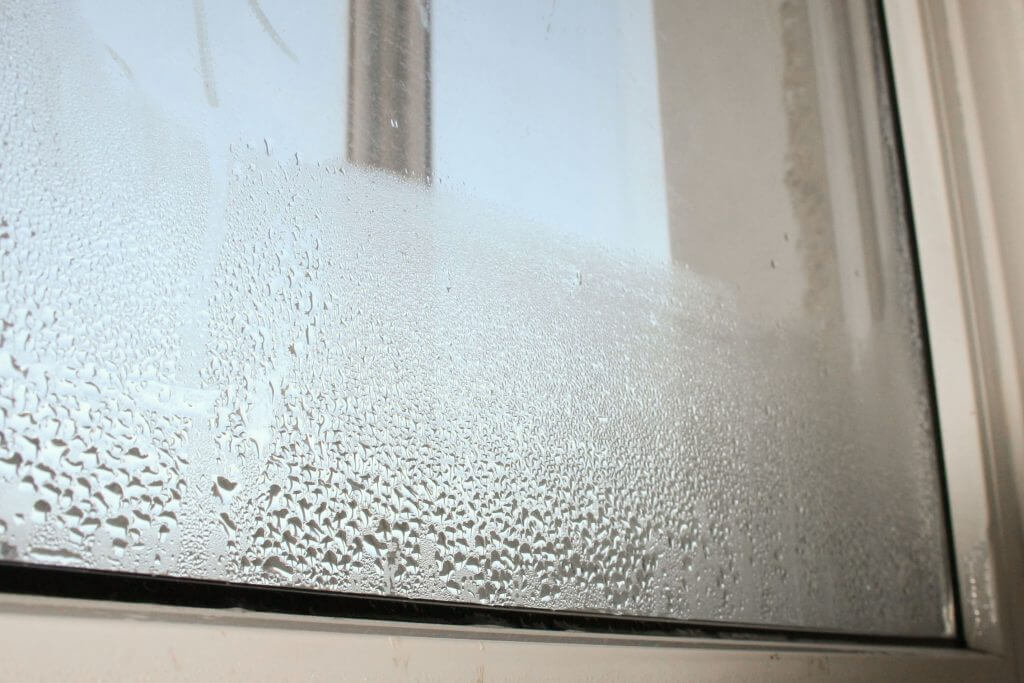

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

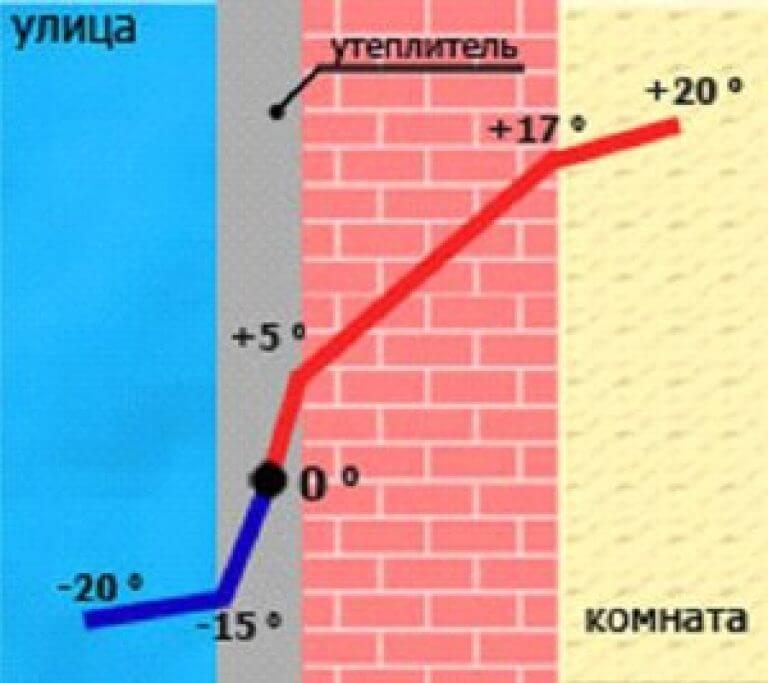

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

Точка росы в стене дома, ближе к наружной стороне

  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Источник

Читайте дополнительно: футеровка нагревательных печей

Комментировать
0
472 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
