Воздушное отопление частного дома своими руками: варианты, плюсы и минусы системы, выбор теплогенератора

Воздушное отопление – это не новинка, разработанная в последние годы.

Подобную систему применяли в строительстве домов ещё 19 века.

Исаакиевский собор и Эрмитаж до сих пор отапливаются именно так.

Устарела ли эта система? В чём её преимущества? Как устроить воздушное отопление загородного дома своими руками? Какие расчёты нужны, и какой котёл выбрать?

Варианты воздушного отопления

Система воздушного отопления (СВО) – это система отопления, в которой отсутствуют радиаторы. Теплогенератор греет непосредственно воздух, а не жидкость. СВО в частном доме условно делятся на:

  1. Гравитационные.
  2. Принудительные.

Гравитационный принцип

Тёплый воздух от печи поднимается вверх, растекается по потолку и у дальних стен, охлаждаясь, опускается вниз. Создаётся круговорот воздуха без каких-либо дополнительных устройств. Это – классическая система, предшественница водяного и парового отопления.

Гравитационная система распределения горячего воздуха



Сегодня она тоже применяется, только изменились котлы, нагревающие воздух. На смену «Русской печи», пришли – Булерьян, Печь Бутакова и другие.

Система хороша простотой. Она не создаёт шума, сквозняков, экономична, надёжна.

Минус её в том, что тепло сосредоточено в помещении, где находится печь.

Принудительный принцип

Воздух нагнетается с помощью вентилятора. Это может быть воздушная пушка, перемешивающая большие объёмы воздуха, в больших помещениях.

Другой вариант – тёплый воздух подаётся в соседние комнаты по системе воздуховодов.

После чего, часть воздуха возвращается в систему для повторного нагрева, а часть выводится на улицу.

При помощи рекуператора, установленного на выходе, тёплый воздух, до того, как покинуть дом, нагревает входящий холодный поток. Свежего воздуха поступает 15 – 20%. Рекуператор – вещь полезная, но не обязательная. При низкой цене на топливо, он может окупиться только через 7 – 10 лет (Примерная стоимость рекуператора по России – 17 – 27 тыс. руб.)

Чтобы специфические запахи не разносились по всему дому, выходы воздуха на улицу можно устроить в кухне и туалете.

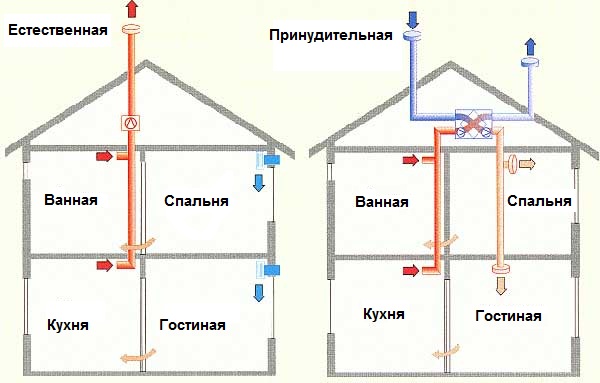

Сравнение естественной системы отопления и принудительной с рекуперацией

Важная составляющая системы – это воздуховоды. Их делают из листовой оцинковки, специального гофра и т. п. Утеплитель – самоклеющийся теплоизолятор. Между собой соединяются хомутами или специальным армированным скотчем. Воздуховоды могут быть:

  • гибкими (гофра), или жёсткими;
  • круглыми, или квадратными.

У круглых – минимум аэродинамического сопротивления. Диаметр 10 – 20 см.

Квадратные делают в виде коробов.

Если планируется установка кондиционера, воздуховоды нужно хорошо утеплить, чтобы не скапливался конденсат.

Принцип работы рекуператора

Воздух, который снова и снова циркулирует по дому, требует фильтрации. Можно установить сменный фильтр, а можно – электронный, который не нуждается в замене, а только в уходе. Стоить это удовольствие будет около 20 тыс. руб.

КПД принудительного воздушного отопления высок – около 90 – 96%. Правда, большинство современных котлов отопления, имеет уровень КПД от 85 до 95%.

Цена данной системы воздушного отопления частного дома тоже не является преимуществом, поскольку со всеми дополнениями, система стоит практически столько же, сколько обычное водяное отопление.

Если забор воздуха установить вверху комнаты,- воздух будет чище (он там более загрязнён); если внизу – экономия топлива (возле пола воздух остывший).

Плюсы

  • Возможность объединить вентиляцию и отопление (хорошо там, где кондиционирование необходимо);
  • Нет воды – нет размораживания системы и протечек;
  • Быстрый нагрев и остывание (Хорошо например, когда большой перепад дневной и ночной t, но это – и недостаток. Дверь открыли – тепло улетучилось).

Минусы системы

Сложности монтажа. Если дом не был спроектирован под воздушное отопление зачастую его сложно реконструировать.

Требуется установка сети гофры и фильтров.

Всё это нужно декоративно обыграть, или спрятать в фальшь-потолок, что скрадывает высоту комнат.

Приточные накопители могут стать отличным местом обитания микро-жизни. Пыль, конденсат и микроорганизмы накапливаются там, хоть и не очень быстро, но всё-таки. Раз в 5 -7 лет воздуховоды нужно будет хорошо почистить и обработать от клещей, а делать это непросто, недёшево и неприятно.

И не забудьте, что за электроэнергию, которая нужна на работу вентилятора, тоже нужно платить, а если свет отключили – нужен резервный источник питания.

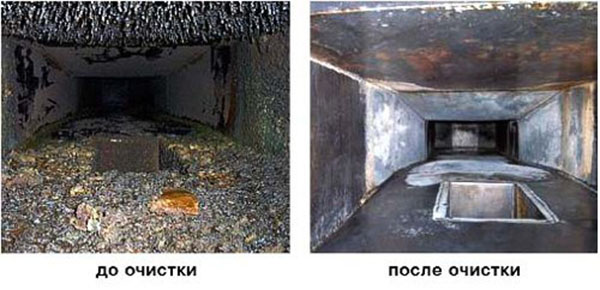

Воздуховод до и после очистки

Кроме того, если ошибиться в расчётах, то можно столкнуться со следующими неприятностями:

  • Шум;
  • Сквозняки;
  • Скопление волос и пыли в не продуваемых углах;
  • Перепад t (голове – жарко, ногам – холодно);
  • Даже, хорошо отрегулированная схема движения потоков, может быть нарушена простым открытием двери.

Расчёт СВО

Q = Gc (t(гор) – t(ох))

Q (в.о.) – Мощность отопления (количество теплоты в кДж/ч);

G – количество воздуха (кг/ч);

c – удельная теплоёмкость воздуха в помещении (меняется в зависимости от температуры);

t (гор) – температура горячего воздуха;

t (ох) – температура охлаждённого воздуха.

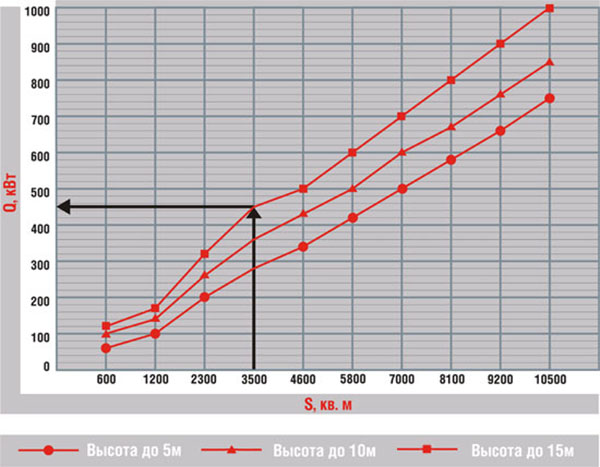

Зависимость необходимой мощности воздухонагревателя от объемов отапливаемого здания

Нюансы t (ох) – если воздух из отапливаемого помещения забирается на высоте более трёх метров, то t (ох) считается на 3-4 градуса выше, чем в рабочей зоне помещения.

Для повышения мощности отопления t(гор), должна быть как можно выше. Но существуют ограничения:

Если воздух из системы отопления подаётся непосредственно в зону нахождения человека – он не должен быть выше 25 градусов 0C;

при расстоянии 2 м. – 45 0C;

более 3,5 м. – 70 0C.

Если монтаж воздушного отопления можно сделать самостоятельно, то расчёты всё-таки лучше доверить специалистам.

Выбор теплогенератора

В качестве источника тепла для СВО, могут быть выбраны:

  • Электронагреватели;
  • Твердотопливные котлы;
  • Котлы, работающие на газе;
  • На жидком топливе (дизель).

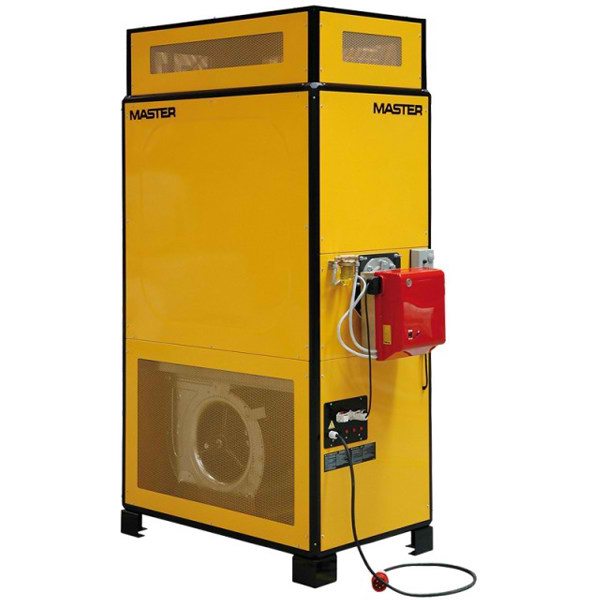

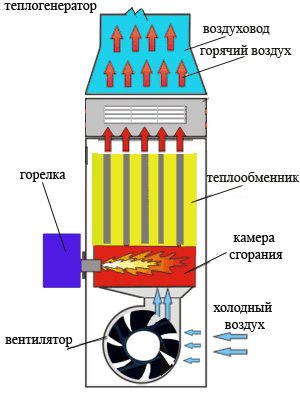

Теплогенератор в системе воздушного отопления

Котлы для СВО должны уметь автоматически включаться и выключаться, а также контролировать t теплоносителя (воздуха) в нужном диапазоне.

Газовые теплогенераторы могут использовать магистральный газ, или сжиженный баллонный.

В твёрдотопливном котле должна быть система увеличения – уменьшения скорости сгорания топлива.

Булерьян, Бренеран, Бутаков

Ввиду популярности этих печей, коротко поговорим и о них. Принцип у них одинаковый – три устройства в одном: калорифер, газогенератор и печь. Яркая особенность – изогнутые трубы. Лицензия на Булерьян – у немецкой фирмы, Бренеран – Российская. Бутаков – фамилия профессора – проектировщика.

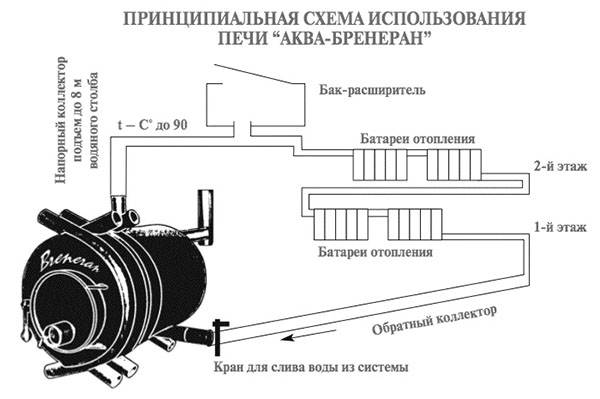

Принципиальгная схема использования печи “Бренеран”

Работают печи в два этапа – растопка, когда быстро нагревается воздух в доме, а затем газификация, когда печь забивается дровами и они потихоньку тлеют. 10 – 12 часов печь может топиться без подкладки дров. Устанавливать такую печку лучше в отдельном помещении, либо так, чтобы до стен и мебели было не менее метра. Топить желательно хорошо просохшими дровами, т.к. в трубах скапливается конденсат.

Стоит такая печь – от 8000 руб. Средняя цена – 10 – 11 тыс. руб.

Брать ли печь со стеклянной дверцей? Любоваться огнём вблизи печки – жарко, стекло быстро закоптится, а стоит печь с такой деталью на 2-5 тыс. дороже обычной.

Итак

СВО применяют очень часто. Если речь идёт о больших помещениях – ангарах, складах, мастерских, спортзалах, то здесь воздушное отопление – отличное выгодное решение.

В Европе, штатах и Японии около 80% всех домов строится с воздушным отоплением.

Сравнивать, однако, Россию с этими странами не всегда корректно – разные климатические условия, другие цены на топливо и т.д.

Если вы обладаете уютным загородным домиком, то легко его оснастите, например Бренераном, и, возможно, гофром для соседней комнаты. Но, если у вас коттедж и вы хотите перевести его на СВО,- хорошо подумайте. Это регулярное тех. обслуживание, сложность монтажа и расчётов, за те же деньги.

Если же ваш дом, ещё в стадии разработки, и вы можете спроектировать его под воздушное отопление – всё в ваших руках! Существуют целые посёлки, построенные с использованием СВО в Подмосковье, Ростовской области и Якутии.

Хотите установить теплый пол и экономить электроэнергию? Читайте далее – устройство теплого пола с точки зрения эффективности расхода электроэнергии. Хитрости экономии электричества и расчет затрат.

О том, как произвести отвод сточных вод от бани и как устроить дренажную систему, читайте в этой рубрике.

Видео на тему

Источник

Загрузка воздушного котла дровами

Читайте дополнительно: долгогорящие дрова

газовый теплогенератор для воздушного отопления своими руками

Газовые теплогенераторы для воздушного отопления – особенности и виды

Воздушное отопление частного дома своими руками



Воздушное отопление частного дома – выгодное и эффективное

Воздушное отопление частного дома при правильном его монтаже и грамотном выборе необходимого оборудования дает возможность сделать обогрев жилища по-настоящему экономичным и эффективным.

Особенности и достоинства воздушного отопления

При возведении и последующем обустройстве своего жилья огромное значение для комфортного обитания в нем имеет выбор системы обогрева. Давно известным и отлично зарекомендовавшим себя способом поддержания оптимальной температуры в доме является воздушное отопление. Под таковым понимают систему термической регуляции, предполагающей подачу нагретого потока воздуха в различные помещения и комнаты жилого строения. Отопление этого типа по ряду показателей выглядит намного предпочтительнее печных и радиаторных отопительных комплексов.

Система воздушного отопления

Интересующая нас система обогрева, которую несложно сделать своими руками, не нуждается в установке сложных циркуляционных устройств для перемещения теплоносителя.

Разогретое масло либо вода, используемые при радиаторном обогреве, передвигаются по отопительным трубам под высоким давлением. За счет этого теплоноситель причисляется к очень агрессивной и потенциально небезопасной среде. Чтобы контролировать ее, приходится монтировать дорогостоящие компоненты отопительной системы, которые должны иметь абсолютную герметичность и хорошо противодействовать коррозионным процессам.

Даже самое незначительное повреждение одной из частей такого комплекса становится причиной выхода его из строя и проникновения горячего масла (воды) в жилище. Разогретые жидкости, вышедшие из-под контроля, способны натворить немало бед – испортить имущество человека или нанести вред его здоровью. Более простое и надежное воздушное отопление с этой точки зрения в разы безопаснее.

Не стоит забывать и о том, что радиаторный обогрев нужно обязательно отключать, когда он не используется. Если зимой вы оставите теплоноситель в системе, а сами уедете на длительное время, и трубы, и батареи могут разрушиться (замерзшая вода просто-напросто разорвет их). Поэтому для загородных жилищ, где люди бывают непостоянно, радиаторное отопление не подходит. А вот воздушное, наоборот, идеально годится. Его допускается запускать и отключать в любое время и на требуемый вам срок. Приехали отдохнуть на дачу на выходные – включили воздушный обогрев, уезжаете через пару дней – отключили. Никаких проблем!

Другое важное достоинство воздушного отопления – отсутствие участков повышенной температуры около батарей и печей. Рассматриваемая нами система обогрева нагревает воздух равномерно по всему жилью. А это значит, что в домах с воздушным отоплением вы никогда не увидите вздувшихся обоев, влажных потеков на потолках и стенках, запотевших окон. Все указанные явления обусловлены температурными перепадами, которых априори не может быть при эксплуатации воздушных отопительных систем.

Проектирование и выбор оборудования для воздушного обогрева

Качественный монтаж системы воздушного отопления невозможен без выполнения предварительных расчетов. Если вы задумали установить ее своими руками, вам нужно определиться с далее приведенными показателями:

  • сечение воздуховодов;
  • величина мощности теплового генератора;
  • скорость, с которой нагретый воздух подается в дом;
  • объемы тепловых потерь на напольных, стеновых и потолочных поверхностях;
  • аэродинамические особенности системы.

Оборудование для воздушного отопления

Грамотно рассчитать их человеку, далекому от премудростей отопительных комплексов, сложно. Желательно доверить проведение всех расчетов специалисту. Тогда вы точно сможете обустроить действительно высококачественную систему обогрева своего жилища.

Без расчетов и составления проекта, в котором будет определено устройство воздушного отопления, приступать к работам нет смысла. А в случаях, когда проектирование выполняется неправильно, при эксплуатации системы воздушного отопления вы можете столкнуться со следующими проблемами:

  • сквозняки в комнатах;
  • громкий шум, гудение и вибрирование оборудования при его запуске и работе;
  • чрезмерный (потенциально опасный) нагрев теплового носителя.

Главным элементом воздушного обогрева считается нагревательный агрегат. Сейчас его функцию обычно выполняет газовый теплогенератор. Но вы можете установить и любой другой нагреватель (например, электрический либо тот, который функционирует на твердом горючем – на дровах, угле и так далее). Подбор конкретной модели теплогенератора зависит от планируемого расхода топлива и общей площади всех комнат, которые будут отапливаться.

Также для монтажа системы своими руками вам нужно приобрести жесткие либо гибкие трубы, называемые воздуховодами, тройники и отводы для них, специальные решетки и рукава для забора воздуха, вентилятор, клапаны, скотч (армированный) для герметизации участков соединения отдельных элементов системы, универсальный крепеж (саморезы, шурупы).

Установка системы своими руками – схема выполнения и советы специалистов

Устройство воздушного обогрева очень простое. По сути, система состоит из теплогенератора, приточного вентилятора и комплекса воздуховодов, изготовленных из нержавейки. Поэтому сделать его своими руками вам будет несложно. Воздушное отопление частного дома монтируется в пять стадий:

  1. Установка теплогенератора и теплообменника.
  2. Монтаж вентилятора.
  3. Выполнение разводки и размещение воздуховодов.
  4. Теплоизоляция подающих и обратных клапанов.
  5. Установка рукавов для подачи воздуха.

Теплогенератор обычно размещают в подвальном помещении дома. Если вы ставите газовый нагреватель (котел), его подключение должен производить специалист газовой службы. Самому такую работу делать запрещается.

Монтаж системы воздушного отопления

Твердотопливный котел или электрический нагреватель можно установить и подключить самостоятельно. Обратите внимание! Для воздушного отопления подходит только то оборудование, функционирующее на твердом топливе, которое дает возможность корректировать скорость сжигания дров (угля).

Затем монтируете теплообменник (его легко изготовить из листа обычной жести), подсоединяете его к воздуховоду, ставите вентилятор под камерой сгорания. С внешней стороны стены (с улицы) к месту размещения вентилятора подключите обратную трубу.

После этого нужно сделать разводку. Присоединяете воздухоотводы (рекомендуется применять гибкие изделия, но можно использовать и жесткие трубы) к подающему и обратному каналу, монтируете клапаны. Вам осталось лишь установить рукава, по которым к теплогенератору будет подаваться воздух, и утеплить их (а также клапаны), чтобы исключить риск образования конденсата при работе системы.

Воздушное отопление частного дома – достоинства, схема монтажа Видео

Особенности устройства воздушного отопления частного дома, советы специалистов по выбору компонентов для такой системы, видео монтажа своими руками.

Источник: remoskop.ru



Воздушное отопление частного дома – выгодное и эффективное решение

Воздушное отопление частного дома своими руками позволяет сделать обогрев помещения быстрым, эффективным и экономичным.

Во многом это зависит от выбора системы воздушного отопления частного дома.

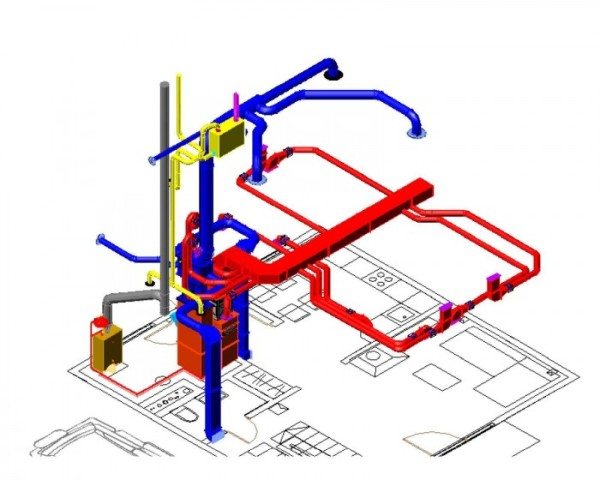

Воздушное отопление частного дома – общая схема

Выбор системы воздушного отопления частного дома зависит от нескольких факторов. Положительным в таком выборе является то, что все они доступны и доказали свою работоспособность при эксплуатации.

Одним из таких вариантов отопления является системы воздушного отопления частного дома. Такой вариант обустройства отопления является недорогим, а также достаточно экономичным и эффективным.

Схема такой системы отопления включает в себя следующие элементы:

  • Теплогенератор — водный калорифер, который и является собственно устройством, которое нагревает воздух;
  • Воздуховоды – разветвленные каналы для поступления теплых воздушных потоков в помещения или части помещений, которые требуется обогреть;
  • Вентилятор (распределительные головки) – приспособление для направления нагретого воздуха по самому помещению.

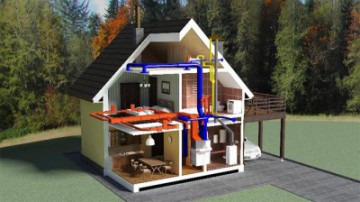

Как работает воздушное отопление

Преимущества и недостатки систем воздушного отопления

К преимуществам систем воздушного отопления относятся следующие:

  • Высокий уровень коэффициента полезного действия (на уровне 90%);
  • В схеме отопления нет промежуточных передаточных элементов (труб, радиаторов и т.п.);
  • Отопительная воздушная система может быть объединена с климатической системой, что для жилых помещений весьма важно, так как, таким образом, может поддерживаться необходимый микроклимат внутри помещения;
  • Возможность быстрого обогрева помещения за счет малой инерционности.

Имеются и недостатки систем воздушного отопления:

  • Эффективное воздушное отопление должно монтироваться в процессе строительства самого частного дома;
  • Система воздушного отопления довольно требовательна в отношении регулярного технического обслуживания;
  • Постоянная потребность в электропитании требует предусмотреть возможность резервного источника электроснабжения;
  • Невозможность модернизации такой системы в процессе эксплуатации.

При естественной (гравитационной) отопительной системе циркуляция нагретого воздуха происходит из-за изменения удельной плотности воздуха при изменении его температуры. Такая схема в меньшей мере зависит от электроснабжения, но, в то же самое время, имеет существенные недостатки.

Схема гравитационной системы воздушного отопления

Любые сквозняки или другие потоки холодного воздуха из-за открытого окна или двери вызывают нарушение циркуляции потоков воздуха в помещении. Это приводит к тому, что пространство под потолком перегревается, а рабочая часть помещения – охлаждается.

Схема работы принудительной схемы воздушного охлаждения

Принудительная схема воздушного охлаждения предусматривает применения вентилятора. Распределение нагретого воздуха происходит по воздуховодам, созданным этим вентилятором давлением.

Такой вентилятор устанавливается под камерой сгорания и, очищая отобранный из помещений воздух от пыли, различных посторонних запахов и микробов, подает его в нагретый теплообменник.

После теплообменника нагретый воздух по воздуховодам подается в помещение. Возвращается в теплогенератор воздух через вентиляционные решетки или по обратным воздуховодам.

Проектирование и расчет системы воздушного отопления

Этапы расчета системы:

  • Мощность воздухонагревателя. Она должна быть достаточной для того, чтобы помещение получило достаточный обогрев при учете компенсации тепловых потерь;
  • Скорость подачи нагретого воздуха;
  • Теплопотери через стены, полы, потолки, окна и двери помещения;
  • Диаметр воздуховодов. К этому относится расчет аэродинамических характеристик системы. Целью такого расчета служит определение размера потери воздушного напора.

Последствиями неправильного расчета системы могут стать:

  • Перегрев теплонагревателя;
  • Вибрация и шум при работе;
  • Сквозняк в помещениях.

После того, как все предварительные вопросы были рассмотрены, необходимо определить место установки воздухонагревателя. Общая инструкция по этому поводу отсутствует. Теплый воздух обычно подводится посредством припотолочной вентиляционной системы.

Теплоноситель (теплый воздух) через вентиляционные решетки доставляется ко всем помещениям через специальные воздуховоды. Ими служат смонтированные рукава.

Выходы таких воздуховодов проектируются в полу или внизу помещения возле пола. Сами решетки воздуховодов следует проектировать в местах, где люди будут находиться чаще всего.

Совет. При проектировании обязательно следует учитывать качество вентиляционной системы. Через нее в помещение ведется подача свежего воздуха. При расчетах следует принимать во внимание, что это порядка 25% общего притока воздуха в помещение.

Одно из прогрессивных решений теплонагрева при организации такой системы – это солнечное воздушное отопление. В этом случае при расчете системы принимают во внимание среднее число солнечных дней в году.

На основании этих данных принимают решение о количестве нагревательных элементов – солнечных коллекторов для отопления дома.

Эти элементы устанавливаются на крышах и стенах зданий и сооружений. Для них могут возводиться специальные конструкции. Преимущества такого решения – выгодная цена и возможность самостоятельного монтажа

Изготовление и монтаж системы

Теплогенератором для системы воздушного обогрева может служить либо электронагреватель, либо отопительный котел (твердотопливный или газовый).

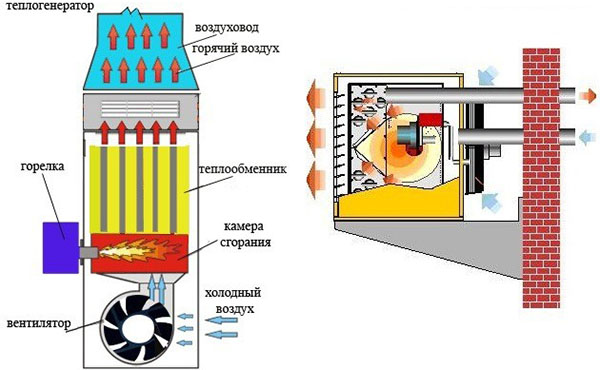

Теплогенератор для системы воздушного охлаждения

Важно. Если для теплогенератора выбирается твердотопливный отопительный котел, то его конструкция обязательно должна предусматривать возможность изменения скорости горения топлива.

Газовый котел должен быть оборудован автоматической системой выключения и включения, а также системой контроля температуры теплоносителя в необходимом диапазоне.

Элементы системы воздушного обогрева

Гибкие рукава, воздуховоды, заслонки и другие элементы системы воздушного обогрева приобретаются в готовом виде. Как они выглядят можно увидеть на фото внизу.

Особо следует остановиться на том, если планируется установка кондиционера. В этом случае обязательно следует предусмотреть утепление воздуховодов. Конденсат не будет появляться на поверхности утепленных воздуховодов.

Сами воздуховоды обычно изготавливаются из листовой оцинкованной стали. В качестве утеплителя можно применять удобный самоклеющийся теплоизолятор.

В целом воздушная система отопления частного дома будет пригодна для установки в любых помещениях.

Воздушное отопление частного дома: инструкция по монтажу системы своими руками, видео, цена, фото

64) Воздушное отопление частного дома: инструкция по монтажу системы своими руками, видео, цена, фото

Источник: otoplenie-gid.ru



Как делается воздушное отопление частного дома своими руками

Схема воздушного отопления дома

Подобный способ обогрева известен давно. Еще в древние времена дома обогревались горячим воздухом, который от топящихся печей проходил по специально сделанным для этой цели каналам. И сегодня многие задумываются о том, как сделать своими руками воздушное отопление частного дома, поскольку у этого метода обогрева есть достаточно много преимуществ по сравнению с прочими.

Какие виды воздушного отопления существуют

Чтобы выбрать оптимальную систему воздушного отопления частного дома необходимо знать ее разновидности. Подобные системы могут классифицироваться по нескольким параметрам:

  • Способу циркуляции воздушных масс.
  • Месту расположения.
  • Масштабности.
  • Способу теплообмена.

Способ циркуляции

Циркуляция воздуха может осуществляться естественным путем либо с помощью вентиляторов. При естественном способе воздушные массы вследствие своего более легкого веса поднимаются наверх и по воздуховодным каналам, расположенным в этом случае под потолком, поступают в то помещение, которое требует отопления. При этом скорость воздуха незначительная, и прогрев помещения осуществляется медленно.

Принудительная циркуляция, когда горячий воздух гонят вентиляторы, намного быстрее продвигается по каналам, не успевает остывать до минимума, и в результате оказывается более выгодной. Не сильно остывший воздух уже не требуется нагревать, поэтому происходит экономия топлива.

Расположение

По месту расположения воздушное отопление в частном доме представлено как:

  • напольная система;
  • подвесная схема.

В первом варианте воздуховоды располагаются в верхней части помещения, под потолком, и могут быть скрыты от глаз декоративными элементами декора. Во втором случае каналы для горячего воздуха располагаются под полом или в виде плинтусных конструкций.

Для частного дома предпочтительней напольная схема расположения воздуховодов, поскольку воздух прогревает в первую очередь нижнюю часть помещения, что создает более комфортную обстановку для человека.

Из подвесных конструкций воздух не может в теплом виде достичь пола, поэтому на уровне ног всегда ощущается прохлада.

Масштабность

По этому параметру воздушное отопление делится на локальное и центральное. Локальная схема подразумевает обогрев небольшого частного дома.

Центральная система используется для обогрева помещений большой площади промышленного и общественного назначения – производственные цеха, супермаркеты, вокзалы, залы ожидания, спортивные сооружения, ангары, склады и пр.

Теплообмен

Для нагрева помещений используется как внутренний воздух, так и наружный. Если воздух забирается только с улицы, такая система называется приточной. Для этого применяются вентиляторы приточного типа, которые прогоняют воздушные массы непосредственно к отопительному агрегату.

Частичная рециркуляция подразумевает забор воздуха, как с улицы, так и внутренний из помещений, который уже остыл до минимального значения.

Полностью рециркуляционная схема – внутренний воздух находится в постоянном движении, переходя из нагретого состояния в холодное, после чего поступает к нагревательному прибору, где снова подогревается и продвигается в помещения для отдачи тепла и остывания.

Устройство воздушного отопления

С использованием газового воздухонагревателя

Несмотря на вид схемы, по которой осуществляется воздушное отопление помещений частного дома, если вы собираетесь сделать все своими руками, вам необходимо запастись тремя главными составляющими:

  • Теплогенератором. Для этого, как правило, используется отопительный котел или в крайнем случае печь. Котел может работать на любом виде топлива или питаться от электросети.
  • Сетью воздуховодов, выполняемых обычно из оцинкованной листовой стали. Они имеют неприглядный вид, но зачастую декорируются различными отделочными материалами в соответствии с общим дизайном помещения.
  • Приточным вентилятором.

Такая конструкция воздушного отопления, устроенная своими руками способна хорошо и быстро прогревать помещение. При этом в подобную систему вполне возможно встраивать климатические приборы, которые в летнее время будут выполнять кондиционирование и очистку воздушных масс. Размещение приборов кондиционирования производят как вверху помещения, так и внизу, в зависимости от выбранной схемы воздушного отопления.

Приточный вентилятор нагнетает нагретый воздух в каналы. Он монтируется непосредственно под камерой сгорания котла и оснащенный фильтром очищает воздушные массы от различных примесей и пыли, чтобы подать его к месту нагрева – в теплообменник. После прохождения по сети воздуховодов остывший воздух возвращается назад в теплообменник.

В чем заключаются преимущества и недостатки воздушного отопления частного дома

В целом достоинством воздушного отопления является то, что оно позволяет быстро и эффективно с большой экономией производить обогрев дома. Помимо этого к преимуществам можно отнести:

  • КПД воздушного отопления достигает 90%.
  • Отпадает необходимость монтажа радиаторов, труб и затраты на их приобретение.
  • Возможность совмещение отопления и кондиционирования.
  • Максимальная безопасность за счет использования в качестве теплоносителя нагретого воздуха.
  • Низкая себестоимость подобных систем.
  • Низкая инерционность воздушных масс позволяет быстро прогревать помещения.
  • Воздушное отопление может использоваться для обогрева любых помещений, независимо от их площади и этажности.

Недостатки также имеются. И заключаются они в том, что:

  • Система отопления воздухом должна устанавливаться в процессе строительства здания.
  • Требует постоянного наблюдения и частого технического обслуживания.
  • Принудительная циркуляция является энергозависимой, поэтому на случай отключения электроэнергии, необходимо иметь запасной источник электропитания.

Составление проекта

Как и любая другая система отопления воздушная также нуждается в первичном проекте, который для частного дома можно сделать своими руками. В проекте и расчете необходимо учитывать следующее:

Устройство газового обогревателя

  • Отопительный котел соответствующей мощности, который с учетом тепловых потерь способен обогревать все помещения.
  • Скорость движения теплых воздушных масс.
  • Количество тепла, которое здание теряет через стены, крышу, пол, окна и двери.
  • Аэродинамическая характеристика, которая зависит от сечения воздуховодов, и рассчитывается для определения снижения напора воздушного потока.

Прежде чем браться за теплотехнический расчет, убедитесь, что ваших знаний хватает для этой работы, поскольку неправильно сделанный проект может принести такие явления, как вечный сквозняк в жилых помещениях, а это чревато простудными заболеваниями, постоянным шумом работающего вентилятора и вибрацией, которая неизменно будет создаваться в воздуховодах. А перегрев теплообменника может привести к выходу из строя самого отопительного агрегата.

Воздушное отопление частного дома предполагает устройство вентиляции для пополнения внутреннего пространства свежим воздухом и отвода отработанного.

Делая теплотехнический расчет, следует учитывать, что вентиляционной системой в помещение подается около 25% охлажденного воздуха извне.

После проведенных расчетов нужно выбрать место установки воздуховодов. Как ранее упоминалось, они могут располагаться под потолком или быть изготовленными в плинтусном исполнении. Здесь правил и инструкций не существует. Каждый волен выбирать то, что ему больше подходит. В любом случае рукава воздуховодов должны располагаться как внизу, так и вверху. Поскольку воздушные массы должны циркулировать, охватывая все пространство помещения. Рекомендуется выходы каналов, подающих теплый воздух устраивать там, где чаще и дольше всего находятся люди.

Как монтируется воздушная система отопления

Отопительный агрегат должен иметь всю необходимую систему контроля безопасности и регулирования процесса сгорания топлива. Кроме этого, необходимы температурные датчики.

В качестве воздуховодов, как о том упоминалось выше, могут использоваться конструкции из оцинкованного металла, которые вполне можно сделать своими руками и гибкие металлические рукава. Соединение жестких элементов воздуховода и гибких производится специальными хомутами либо армированным скотчем. Форма воздуховодов выбирается по желанию хозяина дома.

Если планируется монтаж кондиционеров, то воздуховоды в обязательном порядке должны быть покрыты слоем теплоизоляции, чтобы исключить появления конденсата на наружных поверхностях воздушных каналов. Утепление воздуховодов можно сделать любыми материалами из линейки теплоизоляторов. Специалисты рекомендуют использовать материалы на самоклеящейся основе.

Заключение

Как видите, сделать воздушное отопление своего дома вполне можно и своими руками, но теплотехнические расчеты следует поручить специалистам.

Воздушное отопление частного дома – сделайте своими руками

Воздушное отопление частного дома вполне можно устроить своими руками, если предварительно сделать правильный теплотехнический расчет и монтировать систему в процессе строительства. К. воздушное отопление частного дома своими руками система схема

Источник: gidotopleniya.ru



Воздушное отопление частного дома

К сожалению, следует признать, что большинство современных отопительных систем имеют серьезные недостатки – и это заставляет владельцев домов искать новые, более надежные способы обогрева жилья. Именно поэтому так стремительно растет популярность таких систем, как воздушное отопление частного дома, – равно, как и количество предложений, появляющихся на рынке.

Весомым преимуществом воздушного отопления является то, что с равной эффективностью с его помощью можно отапливать и небольшую комнату, и огромное промышленное или производственное помещение. Еще одним достоинством воздушного отопления частного дома является то, что стоимость используемого оборудования существенно ниже в сравнении с другими системами.

Воздушное отопление частного дома

Однако, пожалуй, наибольшим достоинством данной отопительной системы является использование в качестве теплоносителя воздуха. Его применение – максимально безопасно и экономично.

Воздух не вредит внутреннюю поверхность труб и элементов системы. Даже в случае если повредится труба воздуховода, утечка не нанесет никаких убытков ремонту, поскольку не будет протекания. Кроме того, данный теплоноситель является максимально пожаро- и взрывобезопасным.

Виды систем воздушного отопления

Для того чтобы установить на самом деле идеально подходящую по всем параметрам отопительную систему воздушного отопления дома своими руками, следует предварительно ознакомиться с существующими ее видами. В частности, воздушная отопительная система может классифицироваться сразу по нескольким характеристикам.

По принципу циркуляции воздуха:

  • естественная – в такой системе нагретый воздух поднимается вверх и по воздуховоду свободным током перемещается в помещение, которое предстоит обогреть.
  • принудительная – циркуляция воздуха в системе осуществляется посредством внедрения в нее мощных вентиляторов.

Принудительная вентиляция

По типу масштабности:

  • локальная – такая воздушная система отопления частного дома используется для создания максимально комфортной температуры в небольших помещениях (частный дом);
  • центральная – подходит для обогрева больших помещений (склад, производственные помещения, промышленные цеха).

Схема воздушного отопления производственного помещения

По принципу осуществления теплообмена:

  • приточные – для нагрева используется воздух с улицы, который затягивается при помощи вентилятора к нагревательному элементу;
  • частичная рециркуляция — в равных долях используется и воздух с улицы, и остывший воздух из помещений;
  • рециркуляционная – воздух непрестанно циркулирует – нагревается, перемещается в помещение, остывает там и снова нагревается.
  • подвесные системы;
  • напольные приборы.

Напольное воздушное отопление

Следует отметить, что любая, даже самая сложная воздушная система отопления дома, состоит из трех основных элементов. Это – теплогенератор, осуществляющий нагрев теплоносителя, вентилятор и сеть воздуховода.

Именно такое воздушное отопление дома своими руками способно не только максимально быстро нагреть теплоноситель, – при помощи вентилятора он стремительно распространяется по воздуховоду, обеспечивая, таким образом, достаточно быстрый нагрев помещения. Преимуществом данной системы является еще и то, что ее можно дополнить климатической техникой. В таком случае в жаркое время года воздушное отопление своими руками позволит эффективно снижать температуру воздуха в помещениях, создавая, тем самым, максимально комфортные условия.

В случае если вы остановите выбор на воздушной отопительной системе с естественной циркуляцией, то все вспомогательные приборы должны располагаться в верхней части помещения. Важно учитывать – на каком бы типе системы воздушного отопления вы не остановили выбор, теплоноситель в ней только один – обыкновенный воздух.

Оборудование для современных систем воздушного отопления

Конечно, на территории России применение воздушных отопительных систем началось относительно недавно — более распространены они в европейских странах. Однако постепенно такие системы обогрева помещения появляются и в России – и уже сегодня о них можно встретить довольно много хвалебных отзывов от наших соотечественников.

Современный рынок спешит удовлетворить все требования потребителя. Поэтому доступно воздушное отопление частных домов, которое имеет различную мощность, стоимость.

Системы отличаются комплектацией и принципом монтажа, техническими требованиями и количеством используемых материалов.

Сегодня доступны системы, которые отличаются типом нагревательного элемента. В этой роли можно использовать:

  • теплогенераторы – в таком устройстве нагрев теплоносителя происходит при помощи тепла, полученного при сжигании определенного типа топлива.
  • канальный нагреватель или калорифер – это специальное устройство, которое нагревает воздух непосредственно в момент его перемещения по каналам воздуховода.

Монтаж воздушного отопления, равно, как и эксплуатация системы, оснащенной подобным оборудованием, является более простым, удобным. Она не требует большого количества дополнительных элементов или вспомогательного оборудования.

Многие пользователи воздушной отопительной системы положительно отзываются о возможности модернизации ее системами кондиционирования. Наряду с ними, монтаж систем воздушного отопления нередко дополняется устройствами для очистки и увлажнения воздуха. К счастью, сегодня имеется достаточно много информации, благодаря которой можно узнать и оценить практичность и удобство применения их для таких систем, как самодельное воздушное отопление.

Воздушное отопление частного дома, система, монтаж своими руками

Воздушное отопление частного дома. Виды система отопления воздухом. Оборудование для современных систем воздушного отопления.

Источник: otoplenie-doma.org



Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

  • Теплогенератор.
  • Воздуховоды.
  • Рукава, предназначенные для забора воздуха с улицы.
  • Декоративные решетки.
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником.
  2. Монтаж вентилятора.
  3. Разводка и утепление подающих и обратных воздуховодов.
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Воздушное отопление частного дома своими руками: инструкция

Воздушное отопление частного дома своими руками – система с высоким КПД. Схема, этапы монтажа, установка теплогенератора и воздуховодов

Источник: dm-st.ru



Поделитесь статьей в соц. сетях:

Вам таже может быть интересно:

Источник

Котел воздушного отопления для теплиц и ангаров

Читайте также: дымоход для газовой печи

газовый теплогенератор для воздушного отопления своими руками

Воздушное отопление дома. Опыт форумчан.

Газовые теплогенераторы для воздушного отопления – особенности и виды

На сегодняшний день существует множество различных видов отопительных приборов, в частности, не так давно получили широкое распространение газовые теплогенераторы, которые применяются для воздушного отопления.

В данной статье мы рассмотрим устройство этих приборов, их виды и особенности.

Газовый теплогенератор

Общие сведения

В последнее время газовоздушное отопление становится не только все более популярным, но и считается наиболее перспективным. Причем, его можно использовать для обогрева не только жилых помещений, но и производственных цехов.

Нагрев всего пространства осуществляется при помощи конвекционного потока горячего воздуха, подогреваемого специальным устройством – теплогенератором. Основной особенностью данной системы является то, что в ней отсутствует промежуточное звено – теплоноситель, этим и обусловлена высокая эффективность. Таким образом, воздушное газовое отопление – это хороший способ быстро обогреть большую площадь помещения.

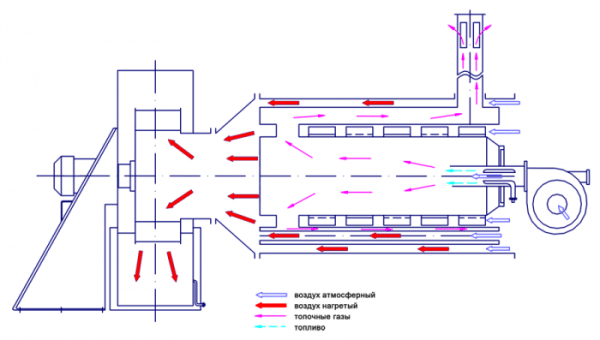

Схема работы газового теплогенератора

Достоинства теплогенераторов

Большая популярность отопительных приборов связана со следующими их достоинствами:

  • Газ является одним из самых доступных видов топлива.
  • Так как аппарат разогревает воздух, а не теплоноситель, газовоздушное отопление является наиболее экономичным и безопасным.
  • Обогрев осуществляется максимально быстро. Обычно одного-двух часов достаточно, чтобы обогреть дом сверху донизу.
  • Все процессы данных тепловых устройств автоматизированы, что существенно упрощает контроль над системой и управление режимами ее работы.
  • Универсальность – устройство можно использовать не только для обогрева, но и вентилирования помещений. Кроме того, многие модели позволяют менять горелки для сжиженного и природного газа.
  • Отсутствует необходимость проводить большое количество труб и устанавливать радиаторы отопления, благодаря чему цена системы получается ниже.

Схема воздушного обогрева и вентиляции

Недостатки

Недостатков у данных приборов отопления немного, однако, они имеются:

  • Как и в случае подключения любого другого газового оборудования, прежде чем установить теплогенератор, необходимо получить разрешительную документацию.
  • Необходимость обустройства дымохода при установке стационарных теплогенераторов.

Других недостатков данные устройства не имеют. Единственное, сюда можно добавить потребность в участии специалистов при отладке мощного оборудования.

Основные узлы теплогенератора

Устройство теплогенератора

Устройство воздухонагревателя довольно простое, так как аппарат состоит из нескольких узлов:

Горелка Обеспечивает поджог и последующее сгорание топлива.
Воздушный вентилятор Обеспечивает непрерывную подачу кислорода к горелке, а также выброс потока  горячего воздуха из воздуховодов
Теплообменник Представляет собой радиатор из нержавеющей стали
Система воздуховодов Каналы, по которым осуществляется вывод горячего воздуха наружу.
Камера сгорания Отделение устройства, в котором происходит процесс сгорания топлива. Основное его назначение заключается в обеспечении полного сгорания газа.

Процесс работы этого прибора выглядит следующим образом:

  • Холодный воздух вначале попадает в вентилятор обогревателя и оттуда в теплообменник.
  • В теплообменнике воздух нагревается и под давлением поступает в систему воздуховодов.
  • Из воздуховодов горячий воздух выбрасывается в помещение, в это же время вентилятор нагнетает новые воздушные массы в теплообменник.

Таким образом, газовый теплогенератор – это достаточно простой, эффективный и очень надежный прибор отопления. Причем, воздух, циркулирующий в системе, не вызывает коррозию или повреждение отдельных ее элементов.

Обратите внимание! Установить газовый теплогенератор можно своими руками, а вот подключать его к газопроводу должны специалисты.

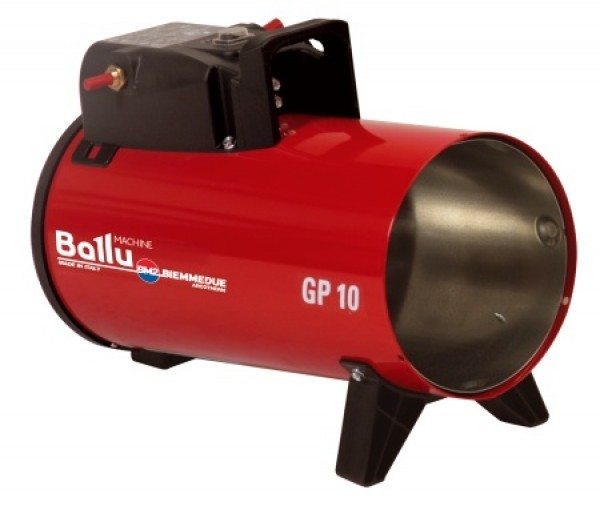

На фото – мобильный теплогенератор

Виды теплогенераторов

Все существующие генераторы отопления можно разделит на два типа:

  1. Мобильные – устройства могут быть как компактными, так и иметь достаточно внушительные габариты. Перемещать последние можно на специально смонтированных для них тележках.

«Мобильными» они называются по той причине, что не подключаются к газопроводу, а работают от газовых баллонов, соответственно, могут быть установлены в любо месте. Чаще всего такими устройствами обогревают производственные цеха. Следует отметить, что аппараты данного типа особенно нуждаются в эффективной вентиляции, так как нагретый воздух выводится с продуктами горения.

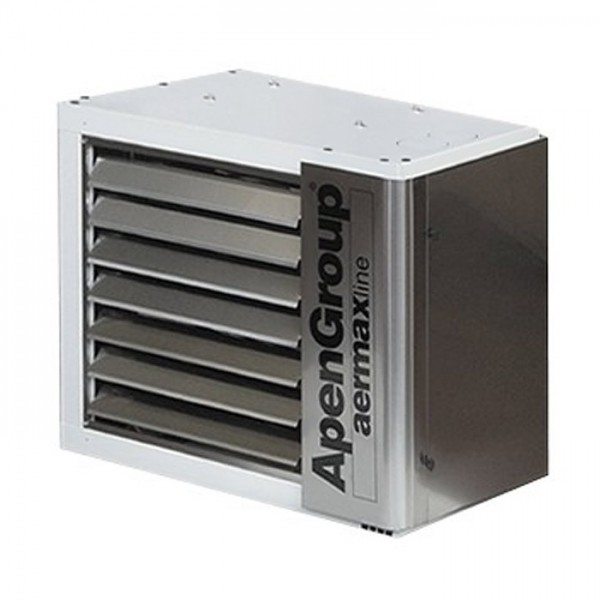

Подвесной стационарный аппарат

  1. Стационарные – подключаются к газопроводу.

Эти устройства в свою очередь делятся на два типа:

  • Подвесные – предназначены, как правило, для обогрева одного помещения. Такие аппараты пользуются наибольшей популярностью в загородных домах, так как не занимают полезное место, быстро прогревают помещение, к тому же инструкция по их установке предельно простая.
  • Напольные – представляют собой более громоздкие устройства, которые предназначены для обогрева больших помещений или всего дома. Большинство моделей позволяет подключать к ним систему воздуховодов для равномерного распределения тепла по всем комнатам дома.

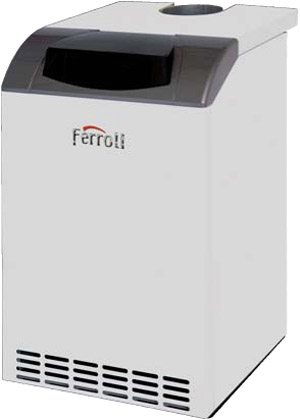

Напольный газовый теплогенератор



Конечно, чтобы обеспечить эффективное газовое воздушное отопление, нужно правильно подобрать не только тип обогревателя, но и его мощность. Расчет системы обогрева лучше доверить специалистам, либо воспользоваться специальными формулами, которые можно найти на нашем портале.

Совет! Чтобы газовая печь воздушного отопления работала как положено, необходимо обеспечить постоянный приток свежего воздуха в помещение. Для этого применяют вентиляционную систему, которая не только обеспечивает приток кислорода, но и отвод наружу углекислого газа с излишками горения.

Вот, пожалуй, и все основные виды и особенности газовоздушных теплогенераторов, которые необходимо знать, если вы решили оборудовать систему отопления в доме подобным образом.

Вывод

Использование газовых генераторов в отопительных системах является отличным высокоэффективным и экономичным решением. Причем, благодаря простоте эксплуатации, надежности и безопасности данного оборудования, его можно использовать для отопления как жилых, так и производственных помещений.

Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Источник

Рекомендуем: чертеж шибера

Комментировать
0
29 просмотров
Комментариев нет, будьте первым кто его оставит
