Что такое фанкойл, как он работает и для чего нужен

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Фанкойл: что это такое, принцип работы

Это устройство входит в единую систему контроля температуры воздуха – чиллер-фанкойл. Вместо фреона применяется вода или антифриз. В зависимости от задачи чиллер охлаждает или нагревает рабочую жидкость. Она поступает по трубопроводам к фанкойлам в отдельных комнатах. С помощью вентилятора и теплообменника происходит изменение температуры воздуха в помещении.

Этапы работы устройства.

  1. Изменение температуры в чиллере.
  2. Поступление рабочей жидкости по трубопроводам к фанкойлам.
  3. Передача холода (тепла) воздуху через теплообменник. Для циркуляции установлен вентилятор.
  4. Возврат жидкости в чиллер для повторного изменения температуры.

Фото: Принцип работы фанкойла

Отсутствие фреона и зональное кондиционирование – вот чем отличается фанкойл от кондиционера. В качестве рабочей жидкости можно использовать дистиллированную воду или антифриз. Это дает возможность вместо медных труб установить обычные водопроводные.

Важно. Можно поэтапно подключать фанкойлы к чиллеру. Увеличение точек кондиционирования в комнатах ограничивается только мощностью наружного блока.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

  • Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
  • Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
  • Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений. Это важно для помещений с особыми требованиями к микроклимату.

Схема подключения фанкойла

Узнав, что такое фанкойл и как он работает, нужно изучить схему монтажа. Она зависит от выбранной модели и системы климатического контроля. Расположение модуля должно обеспечивать эффективное охлаждение (нагрев) воздуха в помещении. На пути воздушных потоков отсутствуют преграды – мебель, предметы интерьера. Для обслуживания и ремонта должен быть свободный доступ.

Монтаж делается по общей схеме.

  1. Установка корпуса в выбранном месте.
  2. Подключение трубопровода.
  3. Монтаж обвязки – клапаны, краны, датчики температуры.
  4. Отвод конденсата. Для этого используется насос и отдельный трубопровод. Характеристики насоса – производительность и максимальная высота подъема.
  5. Подключение к электросети.
  6. Опрессовка и проверка герметичности.

После этого систему заполняют рабочей жидкостью. В инструкции к определенной модели описано, как подключить фанкойл к чиллеру. Учитываются габариты, требования к электропитанию, температурный режим.

Важно. Для минимизации изменения температуры рабочей жидкости трубы нужно изолировать. Материалы теплоизоляции – пенополиуретан, вспененный полиэтилен, минеральная вата.

Обслуживание и ремонт

Фанкойлы работают автономно, но для этого нужно проводить диагностику и техническое обслуживание. Периодичность зависит от степени нагрузки, обычно она составляет 6-8 месяцев. Часть работ делается самостоятельно – очистка или замена фильтра, проверка работоспособности клапанов, запорной арматуры.

Что делать, если вентиляция квартире дует в обратную сторону?

Виды профессионального обслуживания и ремонта:

  • диагностика фильтров, воздушных и водяных;
  • балансировка водяного контура;
  • устранение течи воды;
  • проверка дренажа – диагностика насоса, очистка трубопроводов.

Во время работы климатический блок может издавать шум. Причина – работа вентилятора, вибрация труб. Для устранения последнего недостатка магистрали фиксируются с помощью клипс или специальных хомутов через каждые 0,5-1 м.


Источник

Система чиллер-фанкойл. Схема, ограничения, область применения

Читайте также: печка в гараж своими руками чертежи

фанкойл, что это такое и принцип его работы

Фанкойлы: что это такое, их принцип работы и особенности

Что такое фанкойл и принцип его работы. Часть 1

Что такое фанкойл /вентиляторный доводчик/: принцип его работы и правила установки. Часть 1

Когда пришло время задуматься над кондиционированием объекта, будь то квартира, дом или большое коммерческое сооружение, то имеет смысл узнать, что такое фанкойл и какие функции он выполняет, а также когда и в каких случаях целесообразно их применять.

В данной статье мы постарались собрать максимум актуальной информации. Вы узнаете принцип работы фанкойла, из каких частей он состоит, какие существуют виды и в чем их особенности.

Если нет желания и времени читать весь материал, то Вы можете сразу перейти на страницу каталога фанкойлов, нажав на неё, и выбрать интересующее оборудование, исходя из имеющихся параметров.

Принцип действия фанкойла

Вентилятор внутреннего блока, создавая давление, прогоняет воздушные массы через свой теплообменник (контур). В контур поступает горячая или холодная вода, в зависимости от целей. Соответственно, воздух нагревается либо охлаждается и далее распространяется по помещению.

Возможность не только обогревать и охлаждать воздух внутри помещения, но и совершать подмес свежим воздухом – является одним из преимуществ. В большинстве случаев, это реализуется путем интеграции подмеса свежего воздуха с канальными фанкойлами, а также с использованием принудительной приточной вентиляции.

Устройство фанкойла

Конструктивно, фанкойл, представляет собой достаточно простую систему, состоящую из вентилятора, теплообменника и фильтра очистки воздуха. Этим он не отличается от аналогичных систем кондиционирования. В зависимости от поставленной задачи, фанкойл может содержать один теплообменник, как в случаях с двухтрубной системой или два теплообменника, как в случае с четырехтрубной системой. В приведенном последнем случае применения 4-хтрубной системы фанкойлов, один контур подключается к чиллеру – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Набирает свою популярность сочетание фанкойлов с тепловым насосом.

По своему внешнему виду и способу монтажа, фанкойлы не особо отличаются от внутренних блоков систем кондиционирования. Бывают кассетными, напольно-потолочными (консольные), настенными, канальными.

Применение фанкойлов подразумевает свободу при проектировании системы кондиционирования. При правильном расчёте мощности чиллера и/или котла, можно установить нужное количество фанкойлов. Монтаж фанкойлов относительно недорог, поскольку используются обычные водопроводные трубы, но могут быть и исключения, когда выдвигаются требования, где подразумеваются применение стальных труб. Тогда стоимость монтажа будет существенно возрастать.

Кроме того, при монтаже фанкойлов, понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить надежный отвод сконденсированной влаги. Очень важным моментом является обеспечение теплоизоляции магистралей, так как от этого зависит процент тепло потерь и эффективность всей системы в целом. Отличным вариантом могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

Очень часто задают вопрос, максимально возможное удаление фанкойла от чиллера? Это расстояние определено мощностью применяемого насоса, который перемещает воду или этиленгликоль по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Насколько мы располагаем информацией, предельной цифрой считается 600 м, а это более чем солидный показатель.

Какими бывают фанкойлы?

Каталог фанкойлов 2020

Тип фанкойла зависит от задач. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Необходимо отметить, что существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева – зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную. Довольно популярный вариант, поскольку монтаж 2-х трубной конструкции выполнить значительно проще и дешевле.

В зависимости от места установки различают фанкойлы:

кассетные;

настенные;

напольно-потолочные (консольные);

канальные;

Назначение каждого вида устройств понятно из названия.

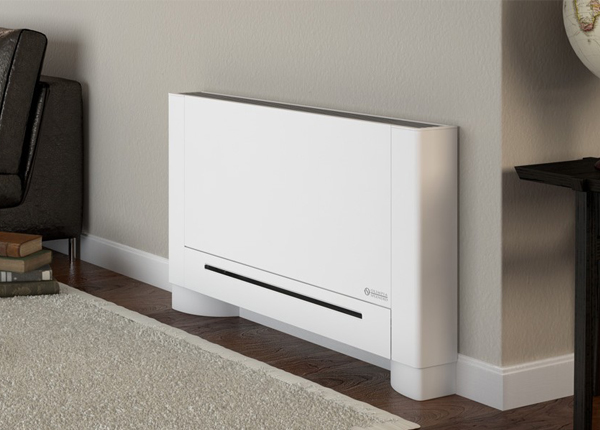

Напольно-потолочные (консольные) фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или вверху возле потолка.

Кассетные фанкойлы очень удобны в монтаже и не плохо смотрятся в интерьере. Они интегрируются в систему подвесного потолка.

Канальные фанкойлы могут быть корпусными или бескорпусными и предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Настенные фанкойлы – что следует из названия, монтируются как и внутренние блоки сплит-систем на стену.

Особенности установки фанкойла

Монтаж фанкойла – задача не из простых. Если нет большого опыта в монтаже отопительного и/или холодильного оборудования, то мы рекомендуем не рисковать и лучше обратиться в климатическую компанию. Получить контакты можно перейдя по ссылке.

Помимо прокладки трасс и установки собственно самих фанкойлов, необходимо собрать узел обвязки, уложить слой теплоизоляции, организовать надежную систему отвода конденсата. Очень важным моментом является установка таких элементов, как запорных кранов, температурных датчиков, осадочных фильтров, манометров и т.п. В принципиальной схеме обвязки фанкойлов нет мелочей.

Если есть необходимость монтажа каналов воздуховодов, то конструкцию не мешало бы оснастить шумоизоляцией. Так как везде используются одинаковые водопроводные трубы, то для равномерного распределения воды в системе необходимо использовать балансировочные клапана.

Да, кстати, не лишним будет напомнить, что трубы, которые подлежат к присоединению к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Металлические элементы соединительных узлов необходимо очень тщательно теплоизолировать, так как если этого не сделать, то будет происходить процесс конденсации.

В следующей части, мы подробно коснемся вопроса применения и монтажа фанкойлов в квартире.
