Измельчитель веток своими руками, схемы садовых дробилок для дачи

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

  • двигатель;
  • ножи, установленные на рабочем валу;
  • раму (обычно металлическую);
  • защитный кожух;
  • короб, предназначенный для приема срезанной растительности;
  • пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

  1. Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
  2. Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
  3. Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

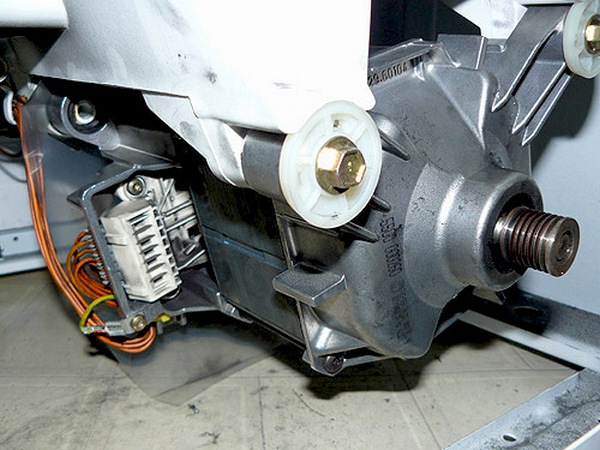

Двигатель от старой стиральной машины

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

  • дисковыми (с тремя лезвиями);

  • фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

  • угловая шлифовальная машина;
  • плоскогубцы;
  • гаечные ключи;
  • отвертка;
  • электродрель;
  • молоток;
  • рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

  1. Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
  2. Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
  3. Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
  4. Делают ножки.
  5. Прикрепляют корпус к подставке.
  6. На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
  7. Под дном короба крепят электромотор с помощью шпилек с гайками.
  8. Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
  9. Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.



Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

  • стальными уголками;
  • металлической емкостью (обычной вываркой);
  • самодельными либо готовыми ножами (например, от газонокосилки);
  • крепежными элементами;
  • листовой жестью.

Из инструментов потребуются:

  • электродрель;
  • сварочный аппарат и электроды к нему;
  • угловая шлифовальная машина, чтобы резать уголки;
  • гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

  • нарезают болгаркой уголки на куски;
  • из них сваривают раму, напоминающую стул;
  • приваривают полку из куска листового металла;
  • к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
  • прорезают сбоку выварки отверстие примерно 10 на 10 см;
  • к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
  • делают на дне выварки отверстие в центре;
  • устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
  • ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Следует помнить, что каркас должен быть устойчивым. От этого будет зависеть безопасность работы с устройством.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

  • пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
  • примерно 1 м.кв. стальной сетки с мелким размером ячеек;
  • около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
  • отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
  • хомуты, которыми будет крепиться мотокоса к деревянной основе;
  • саморезы, болты, гайки, шайбы;
  • деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

  • отверткой либо шуруповертом с битами;
  • электродрелью с набором сверл по дереву и металлу;
  • электрическим лобзиком с пилками для резки металла или ручным его аналогом;
  • молотком;
  • рожковыми или торцовыми ключами;
  • пробойником;
  • наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

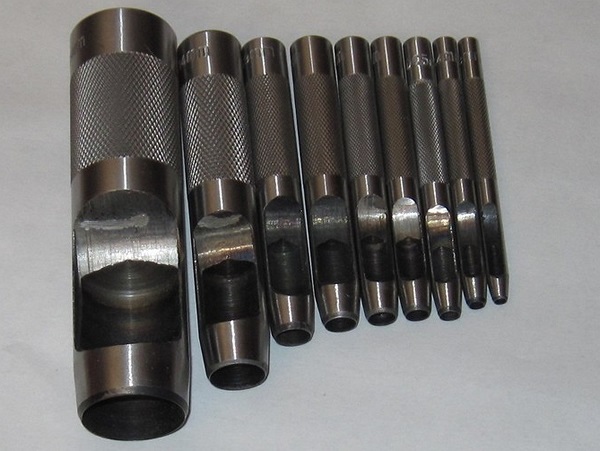

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

  • делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
  • просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
  • в них вставляют пилку электролобзика и вырезают трапеции;
  • обрабатывают срезы напильником или наждачной бумагой;
  • по центру днища высверливают отверстие под вал измельчителя;
  • из стальной сетки вырезают круг размерами по диаметру дна;
  • с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
  • из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

  • сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
  • концы будущих опор сплющивают молотком;
  • в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
  • прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
  • сверлят по отметке отверстия;
  • используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

  • разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
  • отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
  • собирают мотокосу;
  • проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

  1. К доске хомутами прикрепляют двигатель мотокосы.
  2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
  3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
  4. Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

  • дрелью либо перфоратором;
  • старым рабочим пылесосом;
  • ненужной электропилой;
  • двигателем от насоса;
  • бензиновым или электрическим мотоблоком;
  • любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Источник Источник

Древесная дробилка (Как это работает)

Статья по теме: ящик для холодного копчения своими руками чертежи

дробилка древесины своими руками

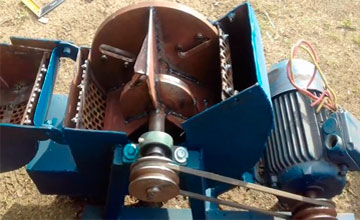

Измельчитель древесины: дробилка своими руками

Дробилка для дерева: принцип работы и порядок сборки своими руками

СОДЕРЖАНИЕ:

На сегодняшний день производителями выпущено огромное количество устройств, сильно облегчающих повседневную работу как по дому, так и в огороде, и в саду. Что уж говорить, если в продаже можно найти даже такое изделие, как дробилка для дерева, которая также оказывается полезной в хозяйстве. Стоить такой инструмент может по-разному, однако куда приятнее сделать его своими руками, сэкономив немало средств. Готовый агрегат позволяет с легкостью измельчать твердые предметы.

Как вариант, можно воспользоваться б/у дробилкой для дерева, но, как показывает практика, аренда подобного устройства может оказаться не самым дешевым удовольствием, учитывая продолжительность эксплуатации. Исходя из этого, идея постараться сделать инструмент своими руками начинает казаться еще привлекательнее. Чаще всего дробилка используется в хозяйстве для измельчения камней, пластмассы, дерева и разного рода бытового мусора. Реже она применяется для раздавливания металлических предметов.

Виды дробилок

Классификация дробилок разделяет устройства по типу использования, в нашем случае для измельчения предусматриваются модели для работы с:

  • Камнем;
  • Пластмассой;
  • Металлом;
  • Деревом;
  • Бытовым мусором.

Кроме этого, дробилки могут делиться и по габаритам: крупного – 0,3 м, среднего – 0,1 м и малого дробления – 0,02 м.

Учитывая особенности устройств, модели также бывают:

  • Роторно-ножевые;
  • Ножевые;
  • С конусообразным бункером;
  • Плиточные.

Принцип работы самодельного устройства

В последние годы все большей популярностью начинает пользоваться дробилка для дерева б/у «Авито». Тем не менее назвать ее универсальной нельзя. Если есть желание и время, то собрать подобный агрегат своими руками не составит труда. Однако перед началом сборки стоит точно понимать принцип и особенности работы данного устройства.

Функционирование самодельной дробилки мало чем отличается от работы обыкновенной мясорубки. Принцип тот же! Материал, попадая в приемную чашу или барабан, проникает в дробильную систему, где и происходит измельчение за счет специальных фрез и резаков.

Производительность дробилки для дерева во многом зависит от мощности, которая при всем желании не должна быть больше 2,6 кВт, и тут неважно новая у вас модель или б/у.

Что требуется для работы?

Для самостоятельной сборки агрегата понадобятся следующие приспособления и материалы:

  • Металлические профильные трубы, которые пойдут на изготовление корпуса;
  • Пилы – 10-20 штук толщиной от 0,6 до 0,1 м. При этом, чем больше пил будет работать в машине, тем качественнее и мельче будет обрабатываться материал;
  • Сварочный аппарат;
  • Гайки и шайбы;
  • Мотор, причем лучше брать электродвигатель, поскольку он при работе практически не шумит. Дробилка с электрическим двигателем может перемалывать мусор в малых количествах, зато она не вредит окружающей среде, ведь от нее нет вредных выбросов в воздух. Пользоваться устройством можно как на улице, так и внутри помещения. Единственный недостаток – зависимость от электричества и провода;

  • Кожух и бункер из оцинкованного металла;
  • Шпильки для фиксации резаков.

Дробилка для дерева своими руками

Первым делом необходим качественный и точный чертеж, иначе мало гарантий, что у вас получится с первого раза собрать правильно агрегат. Только после подготовки чертежа можно переходить к сборке конструкции.

Пилы монтируются на заранее подготовленную ось. Причем размеры пил должны точно соответствовать габаритам резаков. При помощи шайб и гаек диски крепятся на месте с максимальной жесткостью! В процессе работы не упускайте из внимания важные особенности строения машины, к примеру, в промежутках между пилами стоит предусмотреть небольшие шайбы, которые не позволят дискам касаться друг друга острием во время работы. Причем число шайб стоит реализовывать на 1 меньше, нежели пил!

После разделения дисков и крепления оси на место стоит разместить шкив. При отсутствии данного компонента можно воспользоваться аналогом из отечественного автомобиля. Для нормального вращения шпильки пригодится несколько подшипников диаметром порядка 2 сантиметров.

Сборка каркаса

На данном этапе дробилка для дерева почти готова! Остается только найти каркас, который при желании также легко можно выполнить своими руками. С этой целью пригодятся запасенные профилированные трубы. Для сборки рамы профтрубы свариваются между собой. После этого потребуется усилить конструкцию, а именно разместить внутри рамы парочку профилей, которые заодно поспособствуют более надежному креплению бункера и измельчающего блока.

В куске металла проделываются отверстия, после чего он приваривается к раме. Отверстия нужны для фиксации мотора и барабана. Для большей устойчивости дробилки во время работы стоит позаботиться о 4 ножках.

Далее требуется установить диск для натяжения ремня. Размещать его следует таким образом, чтобы он не мешал передвигаться дискам, что в свою очередь обеспечит свободное регулирование ремня.

Можно подумать, что соединить пилы и сделать корпус – это только полдела, но нет! На данном этапе вы уже практически полностью собрали агрегат своими руками! Дробилке для дерева недостает только кожуха на системе дисков. В завершении закрепите бункер над режущим блоком. На этом все. Инструмент готов!

Важные нюансы!

На самом деле сборка устройства не такая простая, как кажется. Важно учитывать некоторые особенности во время работы, а именно:

  • Как и в мясорубке, для полного измельчения мусора агрегату необходимо, чтобы куски дерева, пластмассы и прочего попадали в бункер под давлением. Добиться этого можно за счет специального бруса, размещенного на раме;
  • Чтобы все время не заниматься заточкой дисков, стоит своевременно вмонтировать пилы, оснащенные легкосплавными насадками;

  • Если вы знаете, что дробилка будет использоваться для измельчения не дерева, а другого более твердого предмета, то нужно за место электродвигателя установить моторный блок, который может похвастаться куда большей мощностью.
  • Увеличить производительность дробилки получится, если установить внутрь большее количество пил. При этом максимально допустимое значение может достигать 25 дисков, однако толщина пил при этом не должна быть более 0,1 м.

  • Как уже отмечалось, перед началом работ важно сделать детальный чертеж. Благодаря ему вы ничего не пропустите и проясните некоторые нюансы в конструкции еще до начала работ.

Подводя итог

Что ж, теперь вы в курсе как делается своими руками дробилка для дерева. Как оказалось, все намного проще, чем кажется, если подходить к процессу сборки с головой, подготовив вовремя все инструменты, материалы и чертежи! Разумеется, не исключено, что за отсутствием должного опыта во время работы могут появиться некоторые сложности. Хочется заметить, что дробилка, сделанная по вышеописанной инструкции, сгодится для измельчения как мелкого мусора и листвы, так и дерева, и разного рода бытовых отходов.

Кроме этого, подобная конструкция является более надежной и долговечной благодаря горизонтальным пилам. Что до заводских изделий, то в них, как правило, измельчающая система располагается в вертикальном положении, что чревато поломкой, если своевременно не следить за влажностью стеблей и мусора, попадающего внутрь.

Кроме этого, при решении произвести все работы своими руками вы сами выбираете нужное количество пил и мощность двигателя.

Источник

Обзор моего щепореза + щепорез своими руками + устройство станка

Читайте дополнительно: какие камни использовать для банной печи

дробилка древесины своими руками

Как сделать измельчитель травы и веток для дачи своими руками

Делаем дробилки для щепы своими руками: полезные рекомендации и пошаговое руководство по изготовлению

Готовая щепа, которую можно купить в магазинах или на деревообрабатывающих предприятиях, не всегда соответствует таким параметрам, как:

  • содержание коры;
  • порода;
  • состояние древесины;
  • форма и размер готовой продукции.

Кроме того, нередко возникает необходимость измельчить в щепу какие-то доски, скопившиеся в сарае или ветки, оставшиеся после обрезки.

В этой статье мы расскажем о том, как сделать и настроить станки различных видов, чтобы с их помощью получить не опилки или стружку, а именно щепу.

Содержание

Основные требования, предъявляемые к самодельным устройствам

Любой самодельный агрегат должен не только производить щепу подходящей формы и размера, но и быть приспособленным для работы с наиболее часто используемыми материалами.

Поэтому необходимо продумывать не только рабочий узел, который измельчает древесину, но и устройства, обеспечивающие подачу материала.

Кроме того, конструкция агрегата должна обеспечивать максимальную безопасность при его использовании. Это касается не только возможного вылета перерабатываемой древесины или острых вращающихся деталей, но и затягивания одежды под приводные ремни или цепи, а также поражения электрическим током.

Выбор типа агрегата

Выбирая тип станка, необходимо учитывать не только пожелания, касающиеся формы и размера щепы, но и возможность достать те или иные узлы и детали.

К примеру, для получения щепы в форме прямоугольных или квадратных чипсов необходим механизм барабанной рубительной машины с режущими и делительными ножами.

Сделать такую конструкцию самостоятельно почти невозможно, а хороший токарь возьмет за работу десятки тысяч рублей, да и не факт, что с первого раза сделает, как необходимо.

Поэтому можно отказаться от прямоугольной или квадратной формы и использовать подходящий по размеру барабан от мощного деревообрабатывающего станка устаревших моделей.

Мы рекомендуем внимательно прочитать статьи:

В них вы найдете информацию о:

  • различных типах измельчителей;
  • принципах их работы;
  • преимуществах и недостатках по сравнению с измельчителями других типов;
  • видах щепы, которые они способны производить.

Также вам будут полезны обсуждения на различных форумах, где пользователи делятся опытом изготовления и использования таких агрегатов. Вот список наиболее авторитетных ресурсов этого типа:

Самостоятельное производство измельчителя древесины

Мы предлагаем самостоятельно сделать аппарат, состоящий из ножевого измельчителя и молотковой дробилки. Чертеж такой щеподробилки представлен ниже на фото.

Данный вид обладает наиболее простой конструкцией и подходит для изготовления игольчатой щепы.

Такую щепу можно использовать для:

Установка сита с небольшим диаметром отверстий позволит получать щепу минимального размера. Увеличение диаметра отверстий также приведет к увеличению размера щепы.

Если необходима еще более крупная фракция, то можно отключить молотковый измельчитель. По сравнению с ним барабанная дробилка очень сложна в изготовлении, а дисковый измельчитель обладает малой производительностью и небольшим ресурсом.

Материалы

Выбор деталей необходимо начинать с электромотора, потому что чем мощней будет двигатель, тем более толстые ветки и обрезки аппарат сможет переработать в щепу.

При этом увеличение мощности мотора всегда приводит к необходимости увеличивать прочность рамы и размер диска с ножами.

Оптимальным для самодельного станка будет электромотор мощностью 3 кВт. Такой станок сможет превращать в щепу ветки и обрезки толщиной 2–5 см, если же обрезки подавать по одному, позволяя мотору полностью раскрутить диск, то их размер может быть увеличен в 1,5 раза.

Также потребуются:

  • изготовленный на заказ стальной вал диаметром 30–40 мм с посадочными местами под все детали;
  • стальной диск толщиной 2–3 см с центрованным отверстием и прорезями под ножи (нужно делать на заказ у токаря или фрезеровщика);
  • ножи из инструментальной стали (можно снять со списанного деревообрабатывающего станка) или автомобильной рессоры;
  • шкивы для вала и мотора с передаточным числом 1:2 или 1:3;
  • стальной уголок с размером полки 50 мм;
  • подшипники подходящего размера;
  • листовой металл толщиной 1 мм;
  • миниатюрные петли для крепления откидной части кожуха;
  • сита с разным размером отверстий из листового металла толщиной 0,7–0,9 мм или такой же листовой металл, в котором нужно будет просверливать отверстия;
  • шкивы и ремни;
  • система натяжения ремней (можно снять с автомобиля, мощной электротехники или сделать самостоятельно);
  • пускатель и конденсаторы для двигателя;
  • выключатель;
  • электрический кабель и вилка.

Инструменты

Для самостоятельного изготовления щепореза потребуются:

  • токарное и фрезерное оборудование по металлу;
  • болгарка;
  • сварочный инвертор;
  • набор гаечных ключей и отверток;
  • дрель;
  • набор сверл и метчиков;
  • рулетка;
  • кернер;
  • молоток.

Пошаговое руководство с фото

Изготовление необходимо начинать с выбора диска, диаметр которого должен быть больше максимального размера измельчаемой древесины в 4–5 раз. То есть для измельчения веток толщиной в 5–8 см его диаметр должен составлять 30–40 см. Оптимальная толщина — 2–4 см.

Диаметр посадочного отверстия должен быть таким, чтобы диск с заметным усилием налезал на предназначенный для него участок вала.

Поэтому приходится либо вал и диск делать на заказ, либо подгонять одну из деталей под другую. В любом случае, изготовление обеих деталей лучше доверить опытному токарю и фрезеровщику.

В диске делают 3 прорези длиной 2/3 радиуса, расположенные под углом 120 градусов друг относительно друга. Ширина прорезей — 2 см.

В ножах и диске делают согласованные отверстия (по 2 на каждый нож). Причем в ножах диаметр отверстий должен составлять 11 мм, а в диске 9 мм.

В диске нарезают резьбу М10х1, а в ножах зенкуют посадочные отверстия для болтов с конусной потайной шляпкой под шестигранник или крестовую отвертку.

Ножи устанавливают на диск, после чего диск надевают на вал и проваривают с обеих сторон.

Вал с диском ставят на подшипники и проверяют балансировку, при необходимости болгаркой укорачивают один из ножей, обрезая его со стороны вала.

После окончания балансировки изготавливают диски молоткового измельчителя, их наружный диаметр 12–15 см, а толщина 5–10 мм. Они также должны надеваться на вал с заметным усилием.

На расстоянии 2–2,5 см от наружного края диска просверливают 3 отверстия, расположенные под углом 120 градусов. Диаметр отверстий равен диаметру пальцев, на которых будут установлены молотки.

Изготавливают пальцы и молотки, причем длина молотков должна быть такой, чтобы в рабочем состоянии их дальний конец соответствовал краю диска с ножами.

Для изготовления молотков подойдет листовая сталь толщиной 5 мм, а пальцы можно сделать из стального прутка подходящего диаметра.

Вырезают 3 отбойные пластины, ширина которых равна расстоянию между молотковыми дисками с учетом температурного зазора в 2 мм, а длина равна расстоянию от вала до края ножевого диска. Толщина пластин — 5 мм.

Нарезают проставки на пальцы, причем ширина проставок должна быть равна расстоянию между пальцами (оптимально 2–2,5 см), а внутренний диаметр  — на 1 мм больше диаметра пальца.

Когда все детали молотковой системы готовы, то приступают к ее сборке.

Для этого вставляют пальцы в наружный диск, чтобы они выступали на 2 мм и обваривают их снаружи.

К внутренней стороне этого же диска приваривают отбойные пластины, расположенные под углом 120 градусов и сдвинутые относительно пальцев на 60 градусов.

Диск с пальцами и пластинами устанавливают на вал и проваривают с внутренней стороны. На пальцы надевают молотки и проставки. Далее на эту конструкцию надевают второй диск и проваривают стыки с отбойными дисками и валом. Затем проваривают стык диска и пальцев.

Под размер вала и диска изготавливают раму, предусмотрев на ней место для электромотора и устройство для натяжения ремней. Из металла толщиной 1 мм вырезают детали корпуса и откидного кожуха, а также подающего раструба, затем сваривают их между собой.

Для крепления сита просверливают 2 отверстия под болты диаметром 6 мм и на каждое сито приваривают соответствующие им гайки.

Такая конструкция позволяет быстро менять сита, устанавливая наиболее подходящие по диаметру отверстий и фиксируя их с помощью закручивания болтов (желательно использовать болты с головкой под отвертку).

На вал надевают шкив и фиксируют с помощью сварки или болта. После этого приступают к сборке станка. Для этого к раме с помощью болтов и гаек с контргайками или гроверными шайбами крепят контрнож на уровне нижней стороны приемного отверстия.

Приваривают или крепят болтами нижнюю часть кожуха к раме. Верхнюю часть кожуха крепят к нижней с помощью петель, устанавливаемых на болты и гайки с гроверами или контргайками.

При откинутой верхней части кожуха устанавливают на место собранный вал и крепят подшипники бугелями, прикручивая их к раме болтами диаметром 8–10 мм. При этом обязательно использовать гроверные шайбы, ведь в районе подшипников очень сильная вибрация, которая приведет к быстрому откручиванию незафиксированных гаек.

Закрывают верхнюю часть кожуха и наматывают на шкив веревку длиной 1,5–2 метра, затем с помощью этой веревки, потянув ее быстро и изо всех сил, раскручивают вал, чтобы убедиться в отсутствии вибрации.

Если при вращении вала аппарат начинает качать или трясти, значит, вы неправильно что-то сделали, поэтому нужно или определить и устранить причину, или разобрать и собрать все заново.

Поэтому очень важно с первого раза делать все строго по чертежам, ведь разбирать конструкцию, собранную с помощью сварки, очень сложно, если же делать молотковый механизм разборным, то потребуется усложнение конструкции данной дробилки.

Ведь придется использовать толстые диски и прорезать в наружном пазы для отбойных пластин, затем фиксировать пальцы с помощью гаек и гроверных шайб. Все это также приведет к увеличению длины вала и общей ширины, а значит и массы конструкции.

Если вибраций нет, то устанавливают электромотор со шкивом и натягивают ремни. Если есть возможность, то ременный привод закрывают съемным кожухом из металла, который предотвратит затягивание в привод одежды.

Этот кожух не является обязательным элементом, но сильно повышает безопасность работы со станком для производства щепы.

Далее подключают пускатель с конденсаторами и электрический кабель с вилкой и, наконец, проводят пробный пуск.

Если станок работает ровно, без вибраций и стуков, то в раструб засовывают ветки толщиной 1–3 см.

Если станок без проблем переработал их в щепу, то проверяют работу на более толстых ветках и палках. При этом очень важно предварительно убедиться, что в них нет гвоздей.

Стоит ли делать щеподробилки других типов?

Если по каким-то причинам вы решили делать барабанный измельчитель, то учитывайте следующее – максимальная толщина эффективно перерабатываемой древесины равна 1/5 диаметра барабана, а мощность двигателя составляет 3 кВт на 1 см толщины ветки или доски.

То есть для измельчения веток толщиной 7–8 см потребуется барабан диаметром почти 40 см и мотор мощностью 20–25 кВт.

При таком размере барабана его вес составит десятки килограмм, поэтому для создания рамы придется использовать не уголок, а двутавровые балки толщиной 8–12 мм.

Кроме того, оптимальная частота вращения барабана составляет 400–600 об/мин, поэтому придется использовать мощный цепной редуктор, ведь ременный привод не может создать нужного крутящего момента. Все это сильно затрудняет изготовление станка в домашних условиях, особенно если нет серьезного опыта слесарных и сварочных работ.

Для создания шредера, который превращает древесину в соответствующую требованиям ГОСТ щепу, необходимы зубчатый вал и мощная цепная передача.

Можно заказать изготовление зубчатого вала опытному токарю или фрезеровщику, но из-за необходимости использовать твердые сорта стали его стоимость составит несколько десятков тысяч рублей.

Также для эффективной работы шредера необходим контрнож, полностью повторяющий контуры вала, поэтому его также придется делать на заказ, что еще больше увеличит затраты.

Двухвальные шредеры проще в изготовлении, но щепа из них получается более грубой. Самые простые станки, валы которых сварены из уголка или швеллера, производят щепу, размер которой нередко превышает 5 см по любой стороне. То есть такой продукт является не щепой, а крупно нарубленной древесиной.

Самодельные станки из дисковых пил обладают очень маленькой производительностью и быстро забиваются пылью.

Кроме того, они очень требовательны к размеру измельчаемой древесины и углу подачи. Еще один минус станков этого типа в том, что основная масса измельченной древесины по размерам и форме будет опилками, а доля щепы не превысит 15–20%.

Техника безопасности при работе с машинами

Рубительная машина – это опасный механизм, поэтому при работе с ним необходимо быть предельно внимательным.

Перед каждым пуском необходимо проверять состояние электрической части рубительной машины.

Не реже раза в неделю нужно проверять затяжку всех болтов и гаек, включая крепления ножей и бугелей подшипников.

Нельзя работать в распахнутой одежде с расстегнутыми рукавами, ведь ее может затянуть в измельчитель вместе с древесиной. Кроме того, нельзя подходить к работающему агрегату с обратной стороны, особенно, если ременный привод не закрыт кожухом.

Из-за высокого уровня шума работа без наушников может повредить слух.

Видео по теме

На видео представлен обзор одного из самодельных станков-измельчителей древесины или, как его еще называют, щеподробилки:

Вывод

Основное преимущество самодельного станка для изготовления щепы в том, что он обойдется гораздо дешевле покупного. Однако для его изготовления необходимы не только материалы и инструменты, но и опыт проведения сварочных и слесарных работ.

Прочитав статью, вы узнали, какие материалы и инструменты необходимы для изготовления самодельного измельчителя древесины в щепу, а также ознакомились с пошаговой инструкцией, которая поможет вам в этой работе.

Источник

Еще по теме: футеровать это

Комментировать
0
410 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
