для чего нужен магниевый анод в водонагревателе

Правила подбора анодов для водонагревателей

Покупая водонагреватель, не каждый человек знает, из каких элементов он складывается. Так, в каждом нагревателе находится жертвенный анод. Но для чего он нужен и как выглядит все равно известно не каждому. А это нужно знать хотя бы для того, чтобы уметь правильно его выбрать.

Особенности

Анод для водонагревателя представляет собой толстый стержень, сделанный из того же металла, что и бойлер, и установленный в середине емкости оборудования. Крепят его совсем рядом с нагревательным элементом. Это делается для того, чтобы в случае ремонта или осмотра можно было вытянуть и анод, и электрод вместе. Однако имеются и такие модели, где они установлены порознь.

Анод выполняет в нагревателе сразу две функции. Первое назначение, которое считается основным – это защита устройства и некоторых элементов от коррозии. Второе назначение – это своеобразный бонус: он делает накипь на ТЭНе весьма рыхлой, а значит, ее намного легче убирать с поверхности.

Поверхность ТЭНа загрязняют в основном соли кальция и карбонаты. Магниевый анод не может полностью защитить его от этого, но все-таки делает эту проблему не такой страшной. Когда происходит взаимодействие анода и карбонатов, то в результате замещения на самом нагревателе откладываются уже соли магния. Они отличаются очень мягкой структурой. Поэтому их легко можно удалить механическим путем, даже не навредив ТЭНу.

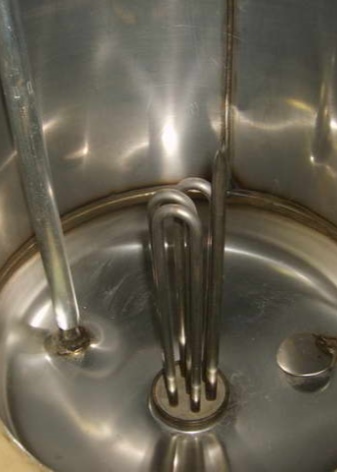

Очень часто с целью защиты внутренних поверхностей таких конструкций при создании применяют специальную эмаль.

Она значительно продлевает срок эксплуатации, а также делает водонагреватель намного безопасней. Бойлеры с эмалевым покрытием считаются более качественными, чем их конкуренты и служат дольше. У таких моделей есть такие несколько преимуществ, как:

  • способность противостоять распаду даже в воде с содержанием азота;
  • покрытие неотделимо от металла, которым отделан водонагреватель, за счет этого на поверхности не образовывается коррозия;
  • эмаль устойчива к резким перепадам температур.

Впрочем, для защиты от ржавчины этого все равно бывает недостаточно. Вот тут-то и приходит на помощь анод. Казалось бы, зачем анод в нагревателе, если он имеет прекрасную защиту и без этого. Но ведь металл в любом случае начнет ржаветь, особенно в местах сварки. Краска тоже со временем может покрыться мелкими трещинами, и тогда вода через них попадет на металлическую поверхность. В таком случае разрушение наступит очень быстро. Поэтому без дополнительной защиты, такой как магниевый анод, бак уже через несколько лет выйдет из строя. В результате длительной работы на нем могут появиться следы коррозии, но это не страшно, так как резервуар водонагревателя останется невредимым.

Виды

Установить жертвенный анод для бойлера, покрытого обычным металлом, нужно обязательно. Ведь такой материал без дополнительной защиты имеет небольшой срок службы. Даже если баки внутри покрыты слоем нержавейки, то это все равно не спасет водонагреватель. Поэтому нужно покупать дополнительные детали, чтобы потом не тратиться на ремонт. Любой производитель нагревателя выдвигает свои рекомендации по поводу того, как подобрать размер анода. В принципе аноды можно разделить на два вида – это магниевый и титановый.

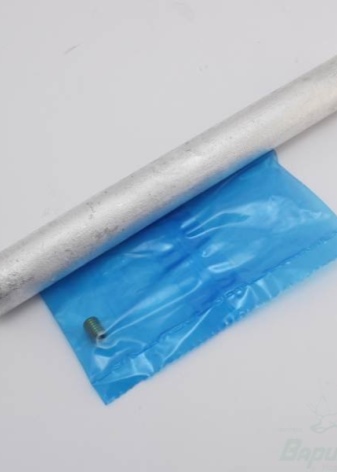

Магниевый анод

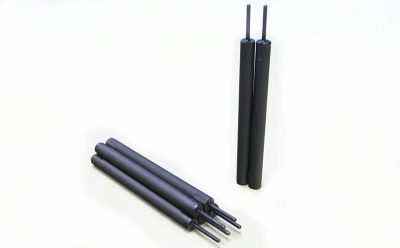

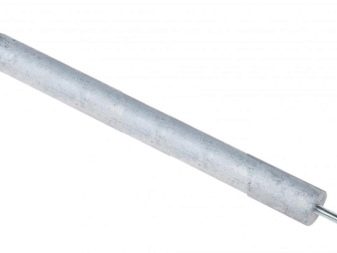

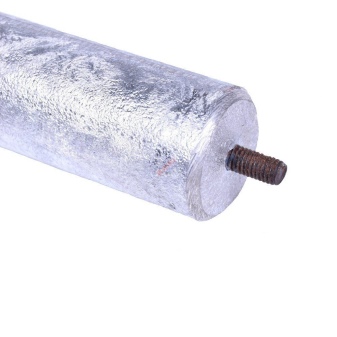

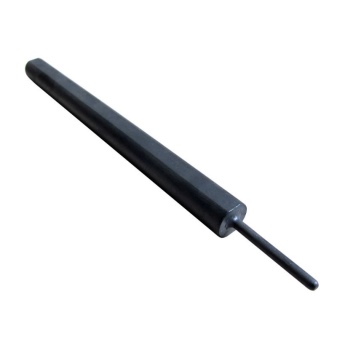

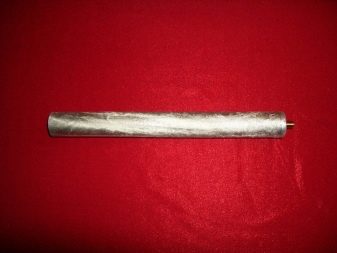

Магниевый анод, как говорилось выше, сделан из обычного стержня или, другими словами, прута, внутри которого находится стальная шпилька с резьбой. Сами шпильки могут быть разных диаметров и разной длины. Стоит на это обратить внимание при покупке нового анода, ведь если его размер будет в разы больше, то он не влезет в отверстие бака. Однако существуют некоторые конструкции, где можно установить даже два анода. В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху.

Анодный стержень имеет очень большой размер, его длина составляет приблизительно один метр. Поэтому его замена будет проблемной в помещениях с низким потолком. Так как сам водонагреватель имеет высоту до двух метров, плюс в него необходимо вставить еще и метровый прут. Для таких целей стали выпускать многосекционные защитные магниевые аноды.

Так как развитие не стоит на месте, то недавно на рынках появились новинки – это гибкие аноды из пластика.

Сделаны они из пластиковой трубки, имеющей микропоры. Внутрь этой трубки засыпают гранулы магния. Преимуществом такой новинки является то, что внутри не остается никаких осадков. К тому же магний можно добавлять в трубку по мере его выработки. Порошок магния продается отдельно.

Качественный алюминиевый водонагреватель не нуждается в таких дополнениях. Но при этом высокая цена делает его недоступным для простых обывателей. А вот обычный бойлер, дополненный магниевым анодом, будет по карману практически каждому. При этом по функциональности он не хуже. Принцип его работы заключается в том, что активные атомы магния покидают анод, и сами вырабатывают оксид. Атомы железа при этом остаются совсем нетронутыми.

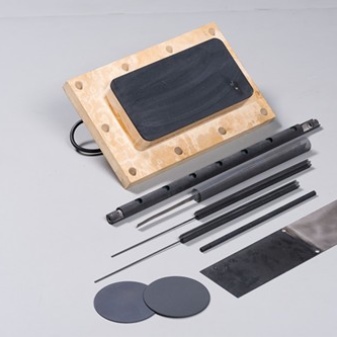

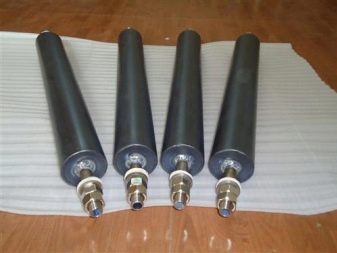

Титановый анод

А вот анод с титановым покрытием работает немного по другому принципу. Он используется как измерительный и питающий электрод. В этом случае ток подается источником напряжения, расположенным снаружи, и регулируется он тоже внешним электроуправлением. Через некоторое время ток перестает подаваться и тогда титановый анод анализирует состояние внутренних частей конструкции. Он выявляет, какое нарушение произошло за данный период и тогда с большой точностью регулирует возможную силу подачи для восстановления разрушений.

Анод с титановым покрытием не подвержен разрушению, поэтому совсем не нуждается в замене. Он работает на протяжении всего срока эксплуатации данной конструкции. Наибольшим спросом пользуются нагреватели на 50 литров воды, дополненные таким анодом. Они не только компактны, но и удобны в использовании. Кстати, чтобы убедиться в том, что анод действительно титановый, можно благодаря использованию магнита. У этого материала слабое магнитное поле, поэтому он совсем не магнитится.

Как поменять?

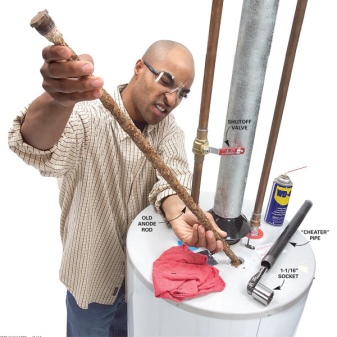

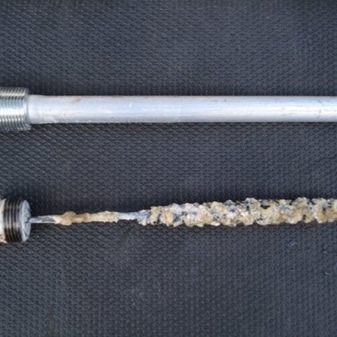

Магниевый анод является расходной деталью, поэтому ее нужно периодически заменять. Такой процесс не отымет много сил и времени. Любой человек сможет заменить анод своими руками. Приобрести его можно в любом сервисном центре или специализированном магазине. Замена анода включает несколько этапов.

  • Следует отключить водонагревателя от сети и слить воду. Чтобы было быстрее, можно это сделать через обратный клапан. Однако стоит надеть шланг, чтобы можно было контролировать поток воды, иначе все вокруг забрызгается.
  • Нужно снять кожух с нижней части нагревателя. По окончании этого процесса откроется взгляду термодатчик и фланец; их также необходимо снять.

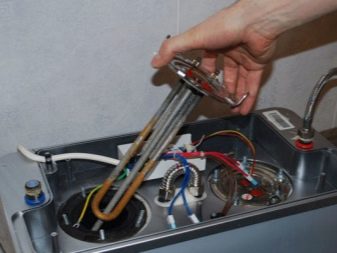

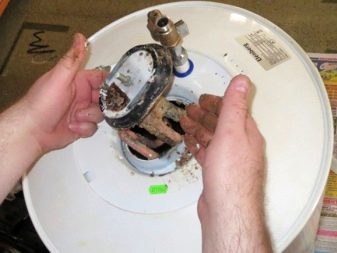

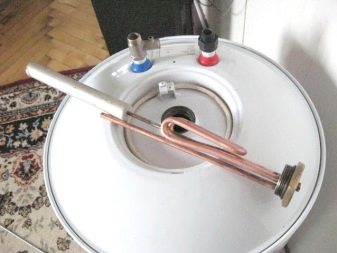

  • Следует легонько пошатать и вытянуть ТЭН. Это не так и легко сделать, так как на нем уже отложились некоторые образования. Поэтому нужно приложить некоторое усилие, чтобы не повредить его.

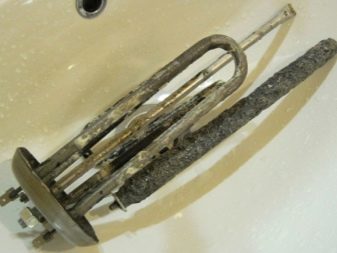

  • Следующий этап – это демонтаж старого магниевого анода, находящегося по соседству с ТЭНом. Очень часто на месте целого анода можно обнаружить только пустой штырь. Это признаки разрушения слоя магния. Но все равно его нужно удалить из гнезда.

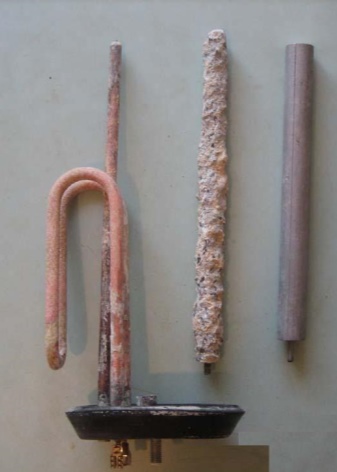

  • Вместе с этим необходимо очистить ТЭН от накипи и только после этого можно установить новый анод. Чистку ТЭНа лучше делать в рабочем состоянии, пока налет не так сильно затвердел. Его можно снять обычной отверткой. Если все же он затвердел, то его нужно растворить в лимонной кислоте. Пропорции должны быть такими, как: на один литр воды пятьдесят граммов кислоты. ТЭН нужно подержать в этом растворе двое суток.
  • После этого бойлер аккуратно собирается в начальное состояние.

Как видно из вышесказанного, поменять анод не так и сложно. Просто не нужно забывать смотреть, не завелись ли бактерии, и прочищать поверхность резервуара внутри водонагревателя. А также менять анод следует регулярно. Все это будет способствовать увеличению срока эксплуатации водонагревателя.

Советы

Стоит придерживаться таких советов от специалистов, как:

  • чтобы продлить срок службы нагревателя, нужно следить за его работой. Если при заборе воды слышен звук шипения, это значит, что на нагревателе появилась накипь, поэтому срочно нужно сделать чистку бойлера;
  • обязательно нужно поставить водяные фильтры, которые во многом снижают концентрацию разных примесей, оседающих на деталях;

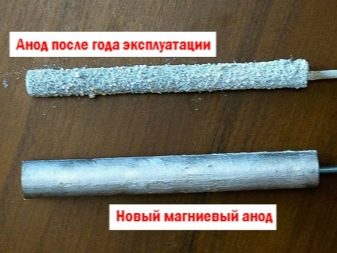

  • необходимо смотреть на состояние анода. Если он уже наполовину износился, значит, в скором времени его нужно будет заменить;
  • когда старый анод снят, а новый еще не установлен, не стоит запускать водонагреватель, чтобы разные отложения не появились на ТЭНе. Ведь покупка нового бойлера обойдется во много раз дороже, чем сам анод;
  • очень частое использование водонагревателя способствует появлению накипи, поэтому чистку бака следует делать один раз в год, а то и чаще;
  • стоит помнить, что хотя нержавеющая сталь является материалом довольно стойким и может противостоять жесткой воде и примесям соли, все же это возможно лишь некоторое время. Защита продлится буквально полтора года. Поэтому лучше покупать водонагреватель с магниевым анодом, который справится со всеми проблемами.

Многие разработчики задумываются над вопросом об усовершенствовании защитного слоя в водонагревателе.

Однако дальше это не продвигается. Ведь стоимость таких изделий будет заоблачной. Люди просто не смогут покупать их, поэтому производители продолжают создавать водонагреватели с анодами. Магний в этом случае нужен, ведь он не только обладает способностью притягивать к себе соль и не допускать ее оседания на важные элементы конструкции, но также имеет небольшой электрохимический потенциал.

Но перекладывать всю вину за плохое качество защиты только на разработчиков не стоит. Не только они несут ответственность за поломки водонагревателей. Во многих регионах страны химический состав воды очень далек от идеального. А она, как известно, имеет постоянное взаимодействие не только со стенками нагревателя, но и с самими нагревательными элементами. Вот поэтому и нужен магниевый анод.

Изучив всю информацию об анодах для водонагревателей, можно правильно подобрать его с учетом размеров данной конструкции.

Выбор покупки зависит от решения хозяина. Можно купить водонагреватель с магниевым анодом и менять его изредка. Или же купить бойлер, имеющий анод с титановым покрытием, и забыть о его существовании.

О том, как произвести замену анода, смотрите в следующем видео.

Источник

Ремонт Бойлера Ariston. Замена ТЭНа на бойлере.

Смотрите также: печка кузнецова

для чего нужен магниевый анод в водонагревателе

Правила подбора анодов для водонагревателей

Магниевый анод в бойлере увеличит срок службы прибора

Содержание статьи

Полезные советы по эксплуатации

В настоящее время практически все выпускаемые бойлеры обладают магниевым анодом. Для его длительной эксплуатации необходимо соблюдать некоторые мероприятия. Вот некоторые из них:

  1. При работе нагревательного элемента не должно возникать посторонних звуков. Если бойлер будет издавать тихое шипение, это первые признаки наличия накипи и выхода анода из строя.
  2. Не менее чем два раза в год необходимо проверять состояние магниевого анода. Если на нем будут замечены незначительные повреждения, то лучше его заменить на новый элемент.
  3. В системе отопления лучше всего использовать более мягкую воду, что намного продлит срок службы электрода.
  4. Если бойлер периодически включается и выключается, а вода не нагревается, или ее нагрев происходит очень медленно, это явные признаки наличия накипи на нагревательном элементе.
  5. Перед тем как приступить к замене анода, необходимо закрыть все краны и отключить питание бойлера.

Чистить от накипи нагревательный элемент производители рекомендуют не менее двух раз в год, а лучше эту процедуру проводить чаще. По конструктивным характеристикам все бойлеры практически не отличаются друг от друга, поэтому мероприятия по извлечению нагревательных элементов и анода одинаковы. Для облегчения снятия накипи можно использовать раствор лимонной кислоты, замочив в нем ТЭНы на сутки. При обратной сборке все уплотнительные прокладки желательно заменить на новые.

ТЭН

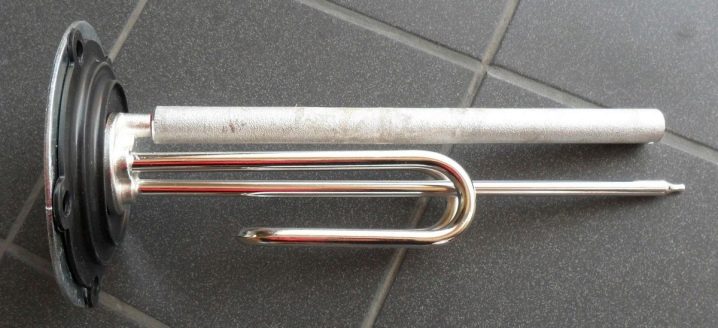

Нагревательным элементом в бойлере служат обычные ТЭНы. Они могут быть двух видов:

погружные или мокрые

сухие

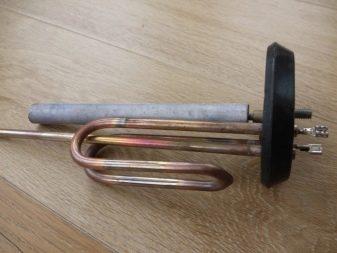

Оптимально, если погружной ТЭН выполнен из меди. Она очень устойчива к коррозии.

И при своевременном уходе и правильной эксплуатации, срок службы такого тэна может достигать срока службы самого водонагревателя – не менее 7-10 лет!

Мощность тэна достигает 2,0-2,5кВт. Преимущество погружного тэна в том, что он непосредственно соприкасается с водой, за счет чего быстрее прогревает ее.

Чтобы подогреть бак объемом 80-100л для трубчатого тэна понадобится более 2-х часов. Однако в некоторых случаях, такие нагревательные элементы менее практичны.

Если вода у вас жесткая и имеет дополнительные примеси, это приводит к образованию накипи. Что в конечном итоге и выводит бойлер из строя.

Сухие тэны выполнены в виде трубок из металла, покрытого высококачественной эмалью, в которые установлены сами нагревательные элементы.

Преимущества сухих моделей в том, что они не соприкасаются с водой и на них не оседает накипи. Это позволяет более длительно эксплуатировать прибор.

Кроме того, он не шумит при нагреве воды. Старайтесь всегда выбирать модели, где два и более нагревательных элемента разной мощности. Например 1 и 1,5кВт.

Как показывает практика, если и происходит выход из строя, то как правило всего одного тэна. При этом второй, продолжает работать и позволит и дальше пользоваться бойлером.

Замена сухих тэнов не требует слива воды, в отличие от погружных моделей.

Слив воды и разборка водонагревателя

И так, когда определились, что вскрывать все-таки нужно, первым делом отключаете питание, вытащив вилку с розетки. Затем сливаете с титана воду. Для этого перекрываете краны подачи горячей и холодной воды.

Откручиваете шланг холодной воды, подставив подходящую емкость для слива.

Если вода не течет со снятого шланга, это говорит о воздушной пробке. Нужно ее убрать. Для этого достаточно немного ослабить гайку в месте подключения патрубка горячей воды к трубе.

Далее открываете предохранительный клапан и спускаете воду через него. Если клапан вдруг оказался забит, то придется скрутить вентиль целиком. Вода сплошным потоком пойдет из бойлера.

После слива, полностью скручиваете с титана оба вентиля (горячий+холодный), чтобы вскрыть нижнюю крышку и получить доступ к тэнам.

Есть современные модели, где нижняя крышка идет разборной и чтобы ее снять, не обязательно трогать вентиля. Она идет в виде пластиковой вставки закрепленной на нескольких винтах.

Отсоединяете провода питания, предварительно запомнив или пометив маркером, какой куда подключен. А еще лучше нарисовать схемку. Как правило, все провода цветные и сделать это будет легко. Иначе в такой куче проводки можно и запутаться.

Не хотите ничего рисовать, тогда элементарно сделайте пару фотографий на сотовый телефон. Будете точно знать расположение всех элементов и проводов.

После этого откручиваете по периметру гайки или винты крепления самого тэна.

Откручивать можно в любой последовательности, а вот закручивать их необходимо также, как головку двигателя или колеса на авто, то есть крест накрест.

Если вы сразу же прикрутите какую-то гайку до упора, это приведет к искривлению фланца и не будет необходимой плотности прилегания. Следовательно, прокладка держать не будет и появится течь.

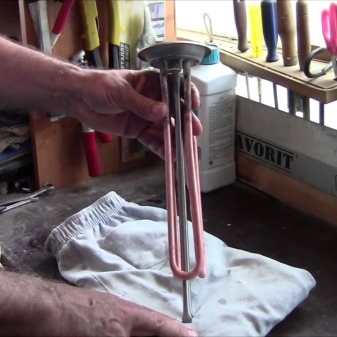

Аккуратно вытаскиваете греющий элемент наружу. Он весь будет в ржавчине, а от магниевого анода, кроме тонкой прогоревшей железки и вовсе может ничего не остаться.

Что такое магниевый анод

Анодное устройство представляет собой резьбовой стержень, сделанный из цветного металла. На него нанесен толстый слой магния, который впоследствии подвергается воздействию воды.

Магниевые стержни отличаются:

  • диаметром
  • длиной (чем длиннее анодный элемент, тем дольше он прослужит)
  • резьбой (есть модели без резьбы, они вставляются внутрь отверстия).

Существует ряд анодных элементов, составляющих диапазон стандартных универсальных модификаций. Они подходят ко многим водонагревательным устройствам.

Как правило, срок службы магниевого стержня – 1-2 года. Бюджетные варианты располагают сроком активной деятельности – не более года. Модели классом выше – более двух лет.

Современные водонагревательные бойлеры не оснащены какой-либо системой оповещения о выработке анодным элементом своего ресурса. Чтобы увидеть его состояние, нужно разобрать оборудование, по внешнему виду определить степень изношенности. Если остается примерно 30% от первоначального покрытия – предполагается скорая замена.

Принцип действия

Представим, что в конструкции водонагревателя будет отсутствовать анод для водонагревателя. В таком случае возникнет эффект, который был описан еще в XVIII веке – гальваническая пара. Роль анода будет выполнять корпус бойлера и начнет разрушаться, так как в конструкции все применяемые элементы имеют больший электрохимический потенциал, чем корпус. При установке анода на основе магния все окислительные процессы будут выражаться на нем из-за меньшего потенциала.

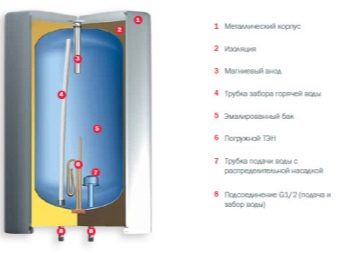

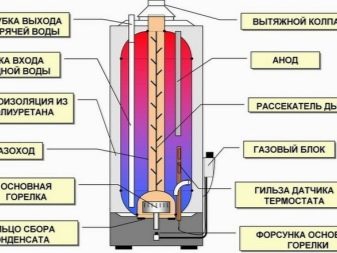

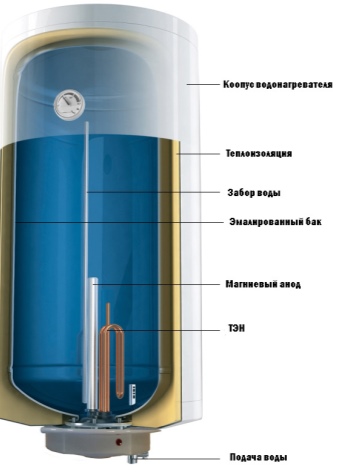

Конструкция накопительного водонагревателя

Обычно магниевый анод включен в комплектацию каждого бойлера. Обычно мы не рассматриваем его из-за его скрытности – ведь разбирать новенький водонагреватель вроде как бы жалко. А вот если бы посмотреть на него именно тогда, когда он новенький, то можно было бы наблюдать стержень сероватого цвета с не очень гладкой поверхностью. Спустя определенное время после пользования бойлером, этот стержень имеет вид побитого коррозией. Однако стенки бойлера при этом будут целы, а значит анод в полной мере выполнил свою задачу.

Часто возникает вопрос: а почему именно магний является основой для таких стержней? Ответ кроется в уже упомянутом свойстве металлов обладать большим или меньшим электрохимическим потенциалом. Магний идеально подходит для роли анода: он недорогой и способствует взять на себя роль жертвы. При этом соли не исчезают, а откладываются на его поверхности.

Критерии износа

При сильном загрязнении корпус бойлера может начать бить током или не включится

Известно несколько легко выявляемых показателей того, что пришло время произвести полную прочистку агрегата, а затем поменять магниевый анод:

  • при включении бытового устройства спустя некоторое время срабатывает защита, что объясняется наличием толстого слоя накипи на его нагревательном элементе;
  • полностью отсутствует наблюдавшийся ранее нагрев воды при работающем в штатном режиме бойлере;
  • корпус оборудования начинает периодически «бить» током, что является признаком нарушения качества изоляции из-за разрушения отдельных деталей.

Одно из этих проявлений – повод сразу же прекратить эксплуатацию бойлера и приступить к его исследованию. Только тщательно проведенное изучение состояния электрического водонагревателя и анода позволяет сделать окончательный вывод о необходимости их замены.

Рекомендации

  • Необходимо внимательно следить за работой бойлера. При возникновении посторонних шумов осмотреть состояние анодного устройства, ТЭНа.
  • Постоянно проверять его состояние.
  • Не использовать водонагревательное оборудование без установленного внутри защитного стержня.
  • Заменить отработанную деталь можно самостоятельно, вызов мастера не обязателен.
  • Соли внутри емкости будут образовываться всегда. Рекомендуется очищать внутреннюю полость от накипи не реже одного раза в год.

Универсальность некоторых вариантов стержня позволяет устанавливать магниевый анод для водонагревателя аристон (ariston), электролюкс, других популярных марок. Также они подойдут для водонагревателя термекс российского производства. Ценовой диапазон зависит от габаритов анодного стержня, марки производителя.

Когда нужно чистить водонагреватель

Электроводонагреватель нуждается в очистке, когда:

  • устройство часто включается/отключается;
  • возросло время подогрева воды;
  • имеется едва слышимое шипение во время нагрева воды.

Если очистка проводится не часто, то на подогрев воды будет уходить больше электричества, ТЭН обрастет накипью, что впоследствии приведет к сложностям при попытке достать эту деталь из водонагревателя без риска повреждения.

Регулярность очистки водонагревателя зависит от интенсивности его эксплуатации, жесткости воды, рабочих температур. Если вода жесткая — рекомендуется ежегодная очистка. При мягкой воде и нерегулярном пользовании устройством — очистка проводится каждые 2 года.

Накипь и очистка ТЭНа

Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.

Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.

Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:

обычным ножиком или металлической щеткой

если накипь очень твердая, то при помощи лимонной кислоты или спец.средств

Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:

теплая вода 60 градусов

7 чайных ложек лимонной кислоты

Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.

Замена тэна и анода

После всех процедур чистки приступаете к обратной сборке. Имейте в виду, что анод может и не идти в комплекте с новым тэном. Обязательно докупайте его отдельно и прикручивайте на свое посадочное место.

Особо стоит отметить, что если в бойлере установлено два тэна, то не всегда нужно ставить два анода.

На один электротитан достаточно одного, будь у вас внутри хоть пять греющих элементов. Анод, это не принадлежность или комплектующий элемент тэна. Это элемент защиты именно бойлера.

Обратите внимание, что в заводском исполнении, при первой разборке, на втором тэне вообще отсутствует место под крепление этого самого анода. Некоторые уверяют, что на баках с нержавейкой можно обойтись и без анода, главное их иметь в экземплярах со стенками из стеклофарфора

Некоторые уверяют, что на баках с нержавейкой можно обойтись и без анода, главное их иметь в экземплярах со стенками из стеклофарфора.

Однако закономерность выхода из строя бойлеров обычно одна и та же: сначала анод, потом тэн и далее корпус.

Устанавливать элементы нагрева можно не только от непосредственного производителя бойлера. Например, есть фирма Термоватт (Thermowatt), производящая одни из лучших тэнов на рынке. Главное, чтобы соответствовали мощность, габаритные размеры и посадочное место.

Также рекомендуется на баки из нержавейки ставить и тэны из нержавейки. Если таковых найти не удалось, то используйте медные.

Практика показала, что разницы большой нет. Главное здесь качество изделия (Китай или Италия).

При ремонте обязательно меняйте и прокладку фланца. Вот их некоторые разновидности для бойлеров Thermex, Ariston, Indesit, Gorenje, Electrolux:

Некоторые пытаются здесь сэкономить. Снимают старую, переставляют ее на новый элемент.

Однако течь, которая неминуемо образуется через месяц-другой, заставит вас пожалеть о такой экономии.

Гайки фланца, как уже говорилось выше, затягиваются по схеме крест-накрест. При этом применять сверх усилий не нужно, можно ненароком сорвать резьбу или вырвать шпильку из тела.

По меткам, зарисованным на схеме, подключаете провода питания и ставите на место защитный кожух-крышку. Перед закрытием крышки обязательно еще раз проверьте все клеммники, они должны сидеть туго и не болтаться.

Ошибки при замене тэна

1

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

2

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

3

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

4

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта.

Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

5

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

https://youtube.com/watch?v=_77LiS7L90A

Коррозия водонагревательного элемента

Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.

Без него, внутри титана образуется гальваническая пара:

бак — ТЭН

А с магниевым анодом:

ТЭН – анод

Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.

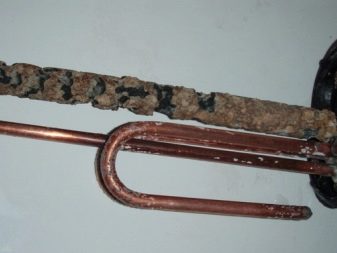

Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.

Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода.

В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.

Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода.

Современные модели имеют специальные датчики контролирующие состояние анода.

При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.

Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.

количество потребленной воды

средняя температура нагрева этой воды, ее химический состав

как воткнута вилка в розетку (куда приходит фаза, а куда ноль)

есть ли заземление или нет

Зачем нужен анод

Магниевый анод берет на себя большую часть известковых и других отложений, защищая внутренности бойлера

Чтобы понять, для чего нужен магниевый анод в водонагревателях, потребуется рассмотреть сам принцип отложения солей (образования накипи). В поступающей в бак воде всегда содержится большее или меньшее количество природных (растворимых) солей. При нагревании они вступают в реакцию с металлом покрытия спирали электронагревателя и частями накопительной емкости бойлера.

Материал бака, изготавливаемого из устойчивой к коррозии нержавейки, под действием жесткой воды со временем меняет свою структуру и постепенно разрушается.

С другой стороны, существуют металлы, химическая активность которых настолько велика, что они «отвлекают» на себя значительную долю реагентов – к ним как раз и относится необходимый для этого магний. Основное назначение анода на его основе – защитить нержавеющие металлические поверхности от отложений солей, образующихся в результате контакта с водой.

Поскольку у известковых отложений и большинства видов металлов разные коэффициенты расширения, со временем нагревательный элемент сильно деформируется. Образующаяся на нем накипь снижает тепловую отдачу, а нагрев воды замедляется. Вследствие этого резко падает показатель полезной мощности, отдаваемой в нагрузку. При установке анода в водонагревателе удается избавиться от всех перечисленных недостатков и заметно снизить показатель расхода электричества.

Возникновение коррозии

Многие скажут, что ведь водонагреватели сейчас изготавливают из нержавеющей стали, откуда там взяться коррозии. Это действительно так, баки чаще всего делают именно из этого материала. Тем не менее, два фактора, причем минимум два, могут свести на нет все теоретические устойчивости нержавеющей стали к коррозии при их использовании в бытовых приборах. То есть в бойлерах в том числе.

  1. Прежде всего, пищевая нержавейка — это далеко не высокостойкий материал. В теории она может противостоять соленой и жесткой воде, но только определенное время. Несколько месяцев, год, но не больше. Если бы бойлеры изготавливали действительно из высококачественной нержавейки, их стоимость была бы запредельной, и лишь единицы смогли бы себе позволить их приобрести. А так водонагреватель сейчас — это доступное устройство, обеспечивающее подачу горячей воды почти в каждом доме.
  2. Второй фактор — это отсутствие цельности конструкции бака водонагревателя. Как правило, бак состоит из двух сваренных между собой элементов. Под воздействием температуры места сварки зачастую меняют свою структуру, некогда нержавеющая сталь эти функции утрачивает. Отсюда и возникает коррозия.

Не секрет, что поверхности окрашиваются специальными составами, которые тоже направлены на защиту от коррозии. Тем не менее, назвать долговечными их нельзя. К тому же, внутри нагревателя среда и температура постоянно меняется. Сначала она холодная, затем очень горячая. В результате металл расширяется и сужается. Под влиянием данного фактора защитные покрытия растягиваются и разрушаются. Ничто не вечно.



Принцип действия

Нагревается вода – увеличивается количество кислорода. Он взаимодействует при электрохимической реакции с тяжелыми металлами (электрический ТЭН, емкость бака), как результат – образуется ржавчина. Защитный стержень потому и покрывается магнием, что тот быстрее железа взаимодействует с кислородом. Анодный магний связывает молекулы кислорода, это являет собой катодную защиту металла.

Вода содержит растворенные соли кальция. Оседающие на горячем нагревательном элементе, они затвердевают, становясь известковым камнем. Теплопроводность ТЭНа снижается, нормальная работа прекращается, элемент может перегореть.

Использование анодного элемента действует таким образом: электроны магния замещают ионы кальция. Поэтому накипь не затвердевает, а берется хлопьями, становится рыхлой, благодаря чему ее легче удалить.

Агрессивная среда разрушает анодное устройство. Его обязательно нужно поменять по истечении года использования. Рассмотрим, как заменить магниевый анод, ниже.

Заполнение водой и проверка работоспособности

Вешаете эл.титан на место. Подсоединяете шланги и открыв холодную воду, начинаете наполнять бак. Кран горячей воды также должен быть открыт для выхода воздуха.

При этом следите, чтобы нигде не было протечек. Как только пойдет вода из ”горячего” крана – бойлер наполнен. Сразу закрывать кран не нужно, пусть вся ”жижа” прольется и окончательно промоет бак и трубы.

Только когда пойдет чистая вода, перекрываете смеситель.

После этого, водонагреватель должен хотя бы полчаса-час выстоять, чтобы ушел конденсат со всех поверхностей и была уверенность в отсутствии протечек.

Затем можно подавать напряжение, включив титан в розетку. Чтобы проверить работу термостата, ручкой регулятора принудительно выкручиваете регулировку до максимума и минимума.

При этом должна срабатывать лампочка включения-отключения бойлера.

Если бойлер работает тихо, не издавая никаких звуков, и вам непонятно грет он или нет, можно проверить потребление эл.энергии по счетчику.

На максимальной мощности нагрева обогревателя, счетчик будет крутиться или моргать существенно быстрее. А это значит, что тэны работают как надо.

Так что самостоятельный ремонт способен вам сэкономить существенную сумму денег, главное не совершить некоторых ошибок.

Магниевый анод: принцип работы

Теперь рассмотрим подробней вопрос, почему и зачем анод в водонагревателе настолько необходим и каков основной принцип его работы.

Подавляющее большинство внутренних баков бойлеров производится из низкоуглеродистой стали. Магний, обладающий валентностью II – металл более активный, чем железо с валентностью III, поэтому он связывает кислород, образующийся в воде при ее нагревании, предотвращая кислородную коррозию бака и металлической оболочки ТЭНа. Это так называемая протекторная защита. Отсюда проистекает второе название магниевого анода – анод-протектор.

Дополнительная задача анода – предотвращение образования накипи на ТЭНе. При нагревании воды накипь образуется в результате выпавших в осадок солей тяжелых металлов. За счет повышенной активности магния они вступают в реакцию с ним, а не с железом, из которого сделаны стенки бака. Поэтому резко уменьшается образование нерастворимых солей карбоната кальция, а малорастворимые соли магния преобразуются в магниевую соль угольной кислоты. Плотная, как камень, накипь, делается рыхлой, отделяется от стенок бака и ТЭНа и хлопьями осаждается на дно. Мягкую накипь легко удалить во время чистки прибора.

Инструкция по очистке водонагревателя и замене анода

Необходимый инструментарий:

  • шланг;
  • таз или другая емкость;
  • чистящее средство;
  • нож;
  • отвертка;
  • магниевый анод;
  • ключи.

Далее нужно провести ряд последовательных действий, указанных ниже.

Перекрываем воду и электропитание

Отключаем бойлер от электропитания. Для этого снимаем крышку, находящуюся внизу электроводонагревателя и отсоединяем проводку. Если устройство соединяется с сетью посредством вилки — вынимаем ее из розетки. Если электроводонагреватель подключен скруткой, то он оснащен автоматом. В данном случае нужно выключить автомат.

Отключение бойлера от электропитания

Перекрываем подачу воды на водонагреватель и трубопровод. Трубы от водонагревательного бака также нужно отключить.

Сливаем воду из бака

Прежде всего, подсоединяем к сливному клапану подходящий по диаметру шланг. Другой конец шланга кладем в место, куда будем сливать воду. Отворяем клапан и трубу, по которой передается холодная вода. Время слива воды — примерно 30 минут.

Конструктивно электроводонагреватель устроен так, что холодная вода идет снизу, а горячая вода подается сверху. Если открыть кран холодной воды, она не пойдет по той причине, что внутри устройства создается вакуум. В связи с этим необходимо создать подачу воздуха через горячую трубу.

Слив воды с бака

Нежелательно проводить слив воды через предохраняющий клапан, поскольку он может засориться и в дальнейшем станет Магниевый анод в электроводонагревателе необходим для предотвращения процессов коррозии в бойлере. Чем эффективнее антикоррозийная защита, тем дольше срок эксплуатации водонагревателя. Однако периодически необходима очистка оборудования от накипи и замена анода.

Разбираем устройство

Подставляем под электроводонагреватель таз и крестовой отверткой откручиваем несколько винтов и демонтируем защитный кожух. Помимо винтов кожух может быть прикреплен специальными защелками. В результате снятия кожуха, открывается доступ к термодатчикам и нагревательным элементам. Снимаем датчики и фланец.

Снятие датчика и фланца

Нагревательный элемент (ТЭН) необходимо слегка расшатать и достать наружу.

Обратите внимание! Вытаскивая ТЭН важно не повредить прокладку из резины. Если электроводонагреватель долго не подвергался очистке, вытащить ТЭН может быть не так просто, поскольку этому могут противодействовать наросты из соли. В данном случае пригодится отвертка, которая поможет очистить накипь рядом с ТЭНом

В данном случае пригодится отвертка, которая поможет очистить накипь рядом с ТЭНом

Если электроводонагреватель долго не подвергался очистке, вытащить ТЭН может быть не так просто, поскольку этому могут противодействовать наросты из соли. В данном случае пригодится отвертка, которая поможет очистить накипь рядом с ТЭНом.

Очистка электроводонагревателя

Очищаем бак вручную — направляем шланг в сторону бака и промываем его, не забывая подставить под электронагреватель емкость. Очищаем трубчатый электронагреватель от накипи раствором лимонной кислоты — 50 грамм на 1,5 литра воды. Используем для создания раствора пластиковую бутылку соответствующей вместительности. Если есть потребность, высоту бутылки можно увеличить (с помощью изоляционной ленты) добавлением еще одной бутылки. Чтобы не пролить раствор, такую конструкцию можно поставить в какую-либо емкость.

Очистка бака от накипи и грязи

Если в течение 2 суток не произошло очищение ТЭНа, нужно заменить раствор лимонной кислоты на новый.

Замена анода

Если ТЭН не функционирует, понадобится поменять анод. В магазине или сервисном пункте приобретаем нужный магниевый анод. Анод располагается вблизи ТЭНа. Если он подвергся разрушению, то вместо него может остаться только маленький штырь. В данном случае нужно демонтировать остатки анода. После этого нужно установить чистый ТЭН, а рядом поставить новый магниевый анод. Далее собираем электроводонагреватель в исходное положение. Процесс сборки происходит обратно процессу разборки водонагревателя

Обращаем пристальное внимание на неприкосновенность прокладки ТЭНа и изоляции электрических компонентов

Магниевый анод для бойлера

Обратите внимание! Все электроконтакты должны быть сухими. Электроводонагреватель подключается к сети лишь после наполнения его водой и тестирования его на отсутствие в нем протечек

Электроводонагреватель подключается к сети лишь после наполнения его водой и тестирования его на отсутствие в нем протечек.

Очистка водонагревателя и замена анода — технически не сложная процедура. Поэтому, если подойти к делу ответственно, все манипуляции можно провести своими руками — без помощи специалистов.

Накопительный или проточный

Фактически выбор не столь уж и велик. Существуют два основных типа водонагревателей:

проточный водонагреватель

накопительный бойлер

В проточном, вода нагревается очень быстро, достаточно ей пройти через греющий элемент. Кажется, что еще нужно?

Однако такой прогрев подразумевает резкое уменьшение максимально возможного напора.

Если вы хотите получить более мощный поток, в этом случае придется использовать и более мощный нагревательный элемент от 8кВт до 30кВт!

В накопительных водонагревателях изменение напора практически не происходит. Что на входе, то и на выходе.

Благодаря этому, данным типом можно одновременно обеспечить несколько точек в доме горячим водоснабжением. Но это при использовании водонагревателя соответствующего объема (100-150-200л).

А выбор объема у них довольно обширный – от 5 до 300 литров.

Замена магниевого анода в водонагревателе

Как заменить магниевый анод? Процесс выглядит следующим образом:

  • Отключить нагревательный резервуар от электропитания.
  • Прекратить подачу холодной воды.
  • Слить всю жидкость.
  • Снять бак со стены (большую емкость можно обслужить стационарно).
  • Открыть накопительный резервуар согласно инструкции.
  • Достать фланец с ТЭНом, анодом.
  • Визуально оценить степень изношенности элемента, его работоспособность.
  • При замене выкрутить старый стержень, установить новый.
  • Промыть емкость, нагревательный элемент, смыть накипь.
  • Собрать водонагревательное оборудование, установить на прежнее место.
Загрузка…
Источник

Огонь из магниевого анода

Еще по теме: печь для плова

для чего нужен магниевый анод в водонагревателе

Магниевый анод: мифы и реальность

Зачем нужен магниевый анод в водонагревателе

Современные накопительные водонагревательные баки (бойлеры) обычно изготавливают из нержавеющей стали, реже из меди. Это позволяет использовать нагреватель в течение длительного периода, но все равно со временем бак приходит в негодность из-за коррозии. Чтобы продлить срок службы емкости, нужен магниевый анод в водонагревателе. Зачем его используют, можно понять, если узнать, как работает катодная защита.

Устройство анода

Элемент водонагревателя представляет собой круглый стальной стержень с нанесенным на него слоем магниевого сплава толщиной 10-15 мм. Крепится электрод на резьбовое соединение к нижней части корпуса бака рядом с нагревательным оборудованием.

В некоторых бойлерах они крепятся на верхней части емкости. Рабочая длина анода составляет от 14 до 66 см. Кроме магния, для их изготовления применяют титан, цинк или используют активные электроды, подключенные в электрическую сеть.

Благодаря своим электрохимическим свойствам и небольшой стоимости большую популярность завоевали магниевые аноды. В бойлере нужен своеобразный защитник металлических деталей бака от воздействия на них кислорода и солей, возникающих в результате процесса нагрева.

В данном видео узнаем устройства анода:

Назначение элемента

Во время работы водонагревателя в воде происходит выделение веществ в результате химических реакций. Катодная защита подразумевает оседание всех посторонних веществ на пассивном аноде. Для этого и нужен в водонагревателе этот элемент. Он выполняет следующие задачи:

  • защищает бак и его детали от коррозии;
  • препятствует возникновению накипи на нагревательном элементе;
  • снижает жесткость воды.

При длительной работе магниевого электрода происходит постепенное его разрушение, но при этом химический состав воды не изменяется. Это говорит о том, что его применение абсолютно безопасно для здоровья человека.


Поэтому очень важно вовремя проводить замену этой детали. Чтобы такую процедуру совершать реже, необходимо следить за качеством воды. Частота использования бойлера также влияет на продолжительность работы анода.

В зависимости от всех факторов это устройство может прослужить от 1 до 7 лет. Возможна эксплуатация водонагревателя без анода, но тогда очень быстро бойлер выйдет из строя. Кстати, при приобретении нового элемента следует обращать внимание на качество продукта.

Электрод, выполненный из дешевого технического магния, очень быстро выйдет из строя, а во время эксплуатации вода приобретет характерный запах сероводорода.

Принцип работы

Принцип работы электрода основан на его активности, так как магний во всех соединениях является двухвалентным металлом, а железо, из которого выполнен бак, — трехвалентным. Кроме коррозии, во время нагрева воды образуется накипь из-за оседающих солей тяжелых металлов.

Так как магний обладает повышенной активностью, то атомы солей именно с ним вступают во взаимодействие, а не с железом. Поэтому магниевый анод связывает атомы кислорода и притягивает, как магнитный материал, соли железа. При этом резко снижается образование солей карбоната кальция, а из магния образуются соли угольной кислоты.

В результате этого накипь становится более рыхлой, и ее легко можно удалить во время чистки агрегата. Таким образом, предотвращается коррозия бака и покрытие нагревательного элемента. Этот процесс называется протекторной защитой, а электрод — анодом-протектором.

Полезные советы по эксплуатации

В настоящее время практически все выпускаемые бойлеры обладают магниевым анодом. Для его длительной эксплуатации необходимо соблюдать некоторые мероприятия. Вот некоторые из них:

  1. При работе нагревательного элемента не должно возникать посторонних звуков. Если бойлер будет издавать тихое шипение, это первые признаки наличия накипи и выхода анода из строя.
  2. Не менее чем два раза в год необходимо проверять состояние магниевого анода. Если на нем будут замечены незначительные повреждения, то лучше его заменить на новый элемент.
  3. В системе отопления лучше всего использовать более мягкую воду, что намного продлит срок службы электрода.
  4. Если бойлер периодически включается и выключается, а вода не нагревается, или ее нагрев происходит очень медленно, это явные признаки наличия накипи на нагревательном элементе.
  5. Перед тем как приступить к замене анода, необходимо закрыть все краны и отключить питание бойлера.

Чистить от накипи нагревательный элемент производители рекомендуют не менее двух раз в год, а лучше эту процедуру проводить чаще. По конструктивным характеристикам все бойлеры практически не отличаются друг от друга, поэтому мероприятия по извлечению нагревательных элементов и анода одинаковы. Для облегчения снятия накипи можно использовать раствор лимонной кислоты, замочив в нем ТЭНы на сутки. При обратной сборке все уплотнительные прокладки желательно заменить на новые.

Источник

Еще по теме: как избавиться от обратной тяги в дымоходе

Комментировать
0
989 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
