Принцип работы дренчерных установок пожаротушения: монтаж, эксплуатация, обслуживание

Дренчерные системы пожаротушения – это разбрызгиватели без тепловых / температурных замков. Возгорание обнаруживается отдельными датчиками. Установка из дренчеров-оросителей имеет несколько способов активации. Схема предусматривает резервные источники воды, пневмобаки.

Дренчерное пожаротушение – что это

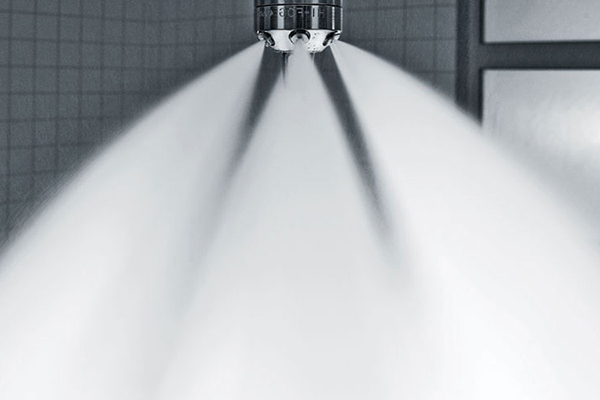

Название системе дали устройства выпуска воды – дренчеры. Конструкция распрыскивателей обуславливает особенности оборудования. Основные характеристики:

Параметр

Значение

Понятие и элементы

Сеть труб с подводящей разводкой для тушения пожаров и создания водных завес. В местах выхода огнетушащего вещества (ОТВ) оросители.

Особенности дренчеров

  • сопло открытое, без запорной части;
  • не препятствуют вытеканию;
  • без термочувствительных колб или плавких пластин, разрывных замков;
  • не влияет на активацию. ОТВ выходит беспрепятственно, без задержек через изначально открытое сопло с розеткой.

Принцип действия и активации

  • запускается по внешней команде автоматически или вручную, но не автономно, как в спринклерных установках;
  • сигнал подают отдельные датчики пожара.

Источники

  • жокей-насос для обеспечения интенсивного тушения первые 10 – 30 мин.;
  • внешний (хозяйственно-питьевой) трубопровод;
  • водоемы, резервуары.

Чем регламентировано

Нормы: СП 5.13130.2009, НПБ 88-2001, ГОСТ Р 50680-94.

Время работы

от 1 часа.

Открытый тип сопел означает, что в магистрали нет воды или есть, но не под напором.

Область применения

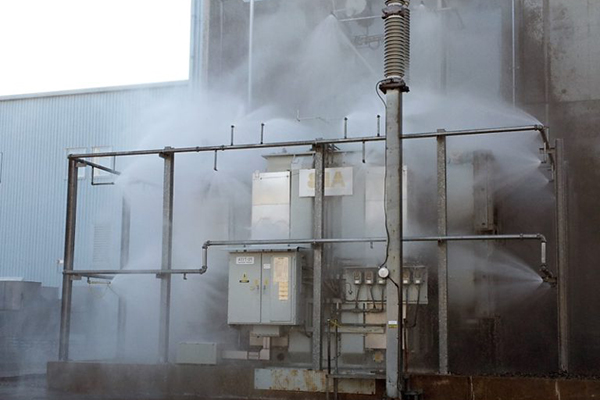

Водяное пожаротушение дренчерами заливает сразу всю площадь защищаемого объекта, даже там, где нет возгорания. Применяют АСПТ дренчерного типа в стандартных условиях, но особо востребована установка:

  1. где нужно и погасить очаг, и обработать пространство вокруг (увлажнить, охладить):
    • взрывоопасные объекты;
    • деревообработка, целлюлозно-бумажные комбинаты;
    • отрасли бытовой и промышленной химии;
    • лакокрасочные предприятия;
  2. где тепловые замки спринклерного оборудования или водозаполненную систему невозможно использовать:
    • помещения с непредвиденным, периодическим нагревом;
    • объекты с отрицательными температурами;
  3. для создания водяных завес:
    • в проемах (арки, атриумы);
    • на стройплощадках;
    • на открытых пространствах;
  4. в быту – дренчерное пожаротушение можно установить и в жилых помещениях.
Как правило, дренчерная установка используется на больших площадях. Используется только там, где подходит по классам пожаров: вода для A, пена – для A, B.

Преимущества и недостатки

Преимущества:

  1. заливает весь объект – эффективно локализует огонь и предотвращает новое возгорание;
  2. монтаж быстрее и проще спринклерных, не нужен узел управления с камерой задержки;
  3. дренчеры не меняют после срабатывания;
  4. минимальная инерционность, в отличие от спринклеров, срабатывающих через 300, 600 сек.;
  5. дешевизна ОТВ;
  6. высокая интенсивность;
  7. возможность установить пенное пожаротушение.

Минусы:

  1. не автономные – требуются дополнительные датчики, пожарная сигнализация;
  2. большой расход воды (0,1 – 0,3 л/сек/м. кв.). Потребуется восстанавливать (сушить) все помещение.

Противопожарная завеса или дренчерная завеса: что лучше

Два способа сдерживания огня являются согласно ст. 37 ФЗ 123 противопожарными преградами.

  • Штору с термостойкостью около 1100°C нужно отличать от противодымных занавесов. Конструкция аналогична защитным жалюзи магазинов, но с автоматикой, подключенной к пожарной сигнализации.
  • Дренчерная завеса – это преграда из мелкораспыленных капель ОТВ. Обходится дешевле штор.
  • Водяные экраны эффективнее при ликвидации пламени. Шторы – там, где нужно быстро отрезать пламя. Полотно не гасит, не охлаждает, а только служит препятствием для пламени и выделяющихся веществ (дыма), но также усложняет эвакуацию и доступ.

Рекомендует защиту специалист по ПБ. Например, в супермаркетах часто предписывают устанавливать и шторы, и водные экраны или комбинировать оборудование.

Как работает дренчерное пожаротушение

Механизм срабатывания дренчерных автоматических систем пожаротушения:

  1. Датчики дыма, температуры сигнализируют на пульт.
  2. Автоматика активирует пожаротушение.
  3. На первые 10 – 20 мин включается насос-жокей;
  4. После окончания запаса напор падает – данные передаются на БУ.
  5. Включается основной насос, берущий ОТВ из автономного источника или, после открытия задвижки, из общего водовода через демпферный резервуар.
  6. ОТВ наполняет трубы, распыляется открытыми дренчерами.
Схема может включать резервуары с пеногенераторами, калибровщиками, дополнительными нагнетателями: вода в процессе хода насыщается из емкостей химдобавками и на выходе образуется вспененное вещество.

Отличия от работы дренчерного и спринклерного оборудования:

Дренчеры

Спринклеры

Разбрызгиватели

Тушащий состав вытекает сразу через все сопла.

Открывается только среагировавшая своим тепловым замком головка.

Обнаружители огня

Внешние устройства, отдельные датчики.

Сами спринклеры в автономном режиме являются и сигнализацией, и побудительной линией.

Наполненность магистрали

Допускается нахождение ОТВ в трубах, но без давления.

Вода может уже циркулировать под напором в тркубопроводе, где установлены распылители.

Виды дренчерных установок

Вариант пожаротушения с открытыми тушащими оросителями зависит от категории опасности объекта. Значение имеет заполняемость труб, обуславливающая расположение дренчеров.

Сухотрубные

На объектах с невысокой пожароопасностью (категории А и Б) монтируют сухотруб – магистраль, в режиме ожидания без воды. Наполнена только подводящая разводка до клапана, перекрывающего вход в сеть с дренчерами.

Система имеет некоторую инерционность – потребуется время для доставки огнетушащего вещества. При сухотрубном варианте разбрызгиватели монтируются как головками вверх, так и вниз.

Заливные

Взрывоопасные помещения оснащаются заливной АСПТ. Трубы уже с водой, но без напора. Жидкость, находится в магистрали, и не проливается через отверстия, так как дренчеры монтируют только головками вверх. При возгорании установка заливного типа срабатывает быстрее.

Узел управления дренчерной завесой

Задача УУ – подать сигнал насосу и на открытие задвижки. Узел управления – это запорное устройство с автоматикой:

  1. сигнальный клапан;
  2. манометр;
  3. обвязка;
  4. сигнализатор давления, гидравлический оповещатель;
  5. побудительная линия;
    • соленоид (электропуск);
    • шаровой кран (ручной старт);
    • отсечной клапан (пневмо и гидропуск);
  6. затвор дисковый.

Характеристики:

  • время срабатывания – до 2 сек.;
  • соединение – муфтовое/фланцевое;
  • положение универсальное: горизонтальное или вертикальное;
  • устанавливается на подводящем трубопроводе.

Как срабатывает побудительная система дренчерного тушения

Автоматическая активация осуществляется двумя комплексами механизмов:

  1. при электрозапуске – запорные пластины (клинкеты), приводные вентили;
  2. при остальных видах старта – побудительные клапаны группового перекрытия (КГД).

Тросовая

Запуск посредством троса применяется в плюсовых температурах. Шнур соединен с задвижкой водонаполненного побудительного отсека. Алгоритм срабатывания:

  1. Огонь повышает температуру.
  2. Тепловая часть замка плавится, происходит разрыв.
  3. Трос с грузом высвобождается, клапан открывается.
  4. Вода течет к УУ насосной станции, где фиксируется срабатывание и запускаются насосы, открываются электрозадвижки.

АСПТ с дренчерами может иметь несколько плавких замков. Во взрывоопасных зонах расстояние между ними от 2,5 м, на обычных объектах – до 3 м.

Электрическая

Электропуск:

  1. Датчики фиксируют возгорание.
  2. Сигнал отправляется на автоматику.
  3. Узел управления активирует процесс открытия задвижки и запуск насосов.

Гидравлическая

Побудительный водовод гидромеханизма имеет спринклер – сопло с тепловым запорным элементом. Этапы срабатывания:

  1. Замок разрушается при высокой температуре.
  2. Открывает отверстие в трубе – давление падает.
  3. Изменение фиксирует автоматика насосного узла и дает команду запуска.
  4. Задвижки открываются, нагнетатель закачивает ОТВ к дренчерам.

Как и тросовый, гидравлический тип запуска используется для локаций с плюсовой температурой.

Пневматическая

Пневмозапуск осуществляется аналогично гидравлическому, но в роли рабочей жидкости в магистрали активации – сжатый газ. Пневматический тип срабатывания можно применять для зон с минусовыми температурами.

Оборудование насосной станции

Элементы дренчерной АСПТ:

  1. оросители насадки обычные или с соплами тонкораспыленной воды;
  2. контролеры и датчики:
    • уровня жидкости;
    • подачи ОТВ;
    • задымления;
    • температуры;
    • давления;
  3. извещатели, сигнализация;
  4. побудительная магистраль;
  5. клапаны, задвижки;
  6. узел управления;
  7. водопитатель (импульсное устройство) с нагнетателем, компрессором и БУ:
  8. насосный центр с основным и резервным нагнетателем, пультом контроля;
  9. обратная поворотная задвижка;
  10. бак с резервом;
  11. дренажный приямок и насос.

К оборудованию можно подключить отдельную ветку для пожарных кранов.

Нужен ли «жокей» насос

Устройство обязательное когда:

  1. недостаточный напор в водоводе;
  2. продолжительность выхода на основной насос больше 30 сек.
Если дренчерное пожаротушение с автоматическим электрозапуском и давление под клапанами обеспечивает городской (внешний) водопровод, то жокей-насос можно не ставить (СП 5.13130.2009 п.5.9.4).

Трубы для дренчерных завес

Для преград дренчерного типа используют трубы из:

  1. нержавейки, например, с силикатно-эмалевым покрытием или из черной стали;
  2. противопожарного пластика – специалисты рекомендуют полимеры только в водозаполняемых установках. Даже огнеустойчивый пластик повреждается огнем больше металла. Полимерные трубы уместны для морской (солёной) воды (пожаротушение в морских портах), которая быстро коррозирует металл.

Расчет дренчерной системы тушения пожара

Основа проекта АСПТ – гидравлический расчет при включении всех дренчеров. При этом задействуется главный и резервный источник. В ППБ есть минимумы, обязательные к соблюдению:

Параметр

Значение

Расход

  • от 0,1 или 0,3 л/сек (для объектов с легко воспламеняющимися материалами) на 1 м. кв. помещения.

Скорость подачи

  • питающая магистраль – от 3 м/сек, распределительная – 10 м/сек.
Один разбрызгиватель максимально охватывает – 9 м. кв., а требуемая мощность главного насоса в границах от 100 до 600 м. куб./час.

Пример расчета системы

Расчет гидравлики показывает затраты воды и количество дренчеров. Делают исчисления специалисты, данные заносят в ТД, проект, акт проверки. Потребуется:

  1. узнать потери давления;
  2. учесть гидравлическое сопротивление, эпюры орошения;
  3. определить коэффициент производительности.

Упрощенный расчет для 70 кв. м:

  1. расход одного сопла при 0,16 Мпа – 1,4 л/сек;
  2. диаметр труб 32 мм;
  3. суммарный расход – 13,2 л/сек;
  4. потребуется около 7 – 9 дренчеров.

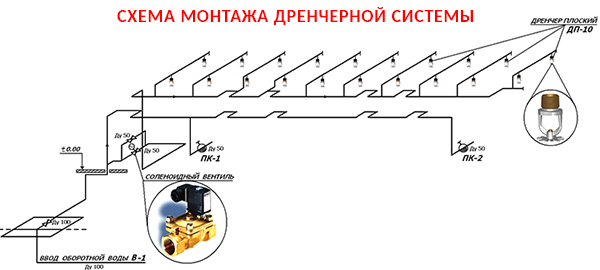

Требования к монтажу дренчерных установок

Правила монтажа:

  1. расстояние между разбрызгивателями – до 3 м, от стены – за 1,5 м;
  2. для завес – дренчеры с розетками 10, 12, 16 мм, для площадей – лопаточные от 12 мм;
  3. трубы фиксируются к потолку металлическими хомутами с резьбовым фиксатором;
  4. побудительные элементы – от потолка не меньше 0,4 м;
  5. запорные части и сегменты фланцевых соединений не размещают на магистрали питания и распределения.

Требования для водяных завес:

  1. устанавливаются для:
    • технологических проемов;
    • ворот;
    • стройплощадок;
    • атриумов, арок, галерей;
    • дверей;
    • портальных проемов залов до 800 чел. без противопожарной шторы;
  2. количество ниток:
    • 1 – при ширине до 5 м, с частотой дренчеров из расчета расхода 1 л/сек./м. кв.;
    • 2 – от 5 м, с расходом от 0,5 л/сек./ м. кв.;
    • 2 – для повышения огнестойкости стен. Каждая с противоположной стороны, с расходом 0,5 л/сек./м. кв.;
  3. требования:
    • между нитками – 0,4 – 0,6 м;
    • дренчеры в шахматном порядке, крайние – от стены не больше чем на 0,5 м;
    • каждая с отдельным запорным механизмом;
    • тонкораспыленная вода от 150 до 450 мкм.

Обслуживание дренчерного пожаротушения

Проверка (ГОСТ Р 51043-2002):

  1. полная, испытание системы – 1 раз в 5 лет;
  2. периодическая:
    • 1 раз в год;
    • проверка работоспособности один раз в 3 года.

Источник

Принцип работы спринклера

Смотрите также: горячее копчение своими руками

что такое дренчерная система пожаротушения

ДРЕНЧЕРНАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ

Как устроена дренчерная система пожаротушения и правила ее расчета

Дренчерное пожаротушение включает в себя комплекс автоматических противопожарных систем. Применяются дренчерные установки не только для тушения огня, но и для создания «водной завесы», препятствующей распространению пламени на близлежащие объекты и территории. О том, что собой представляет дренчерная система пожаротушения, и о каких особенностях ее использования следует знать, мы и расскажем в этой статье.

Содержание статьи

Что такое дренчерная система пожаротушения и как она работает?

Принцип работы

Использование дренчерного пожаротушения широко распространено на объектах, отличающихся высоким уровнем пожарной и взрывной опасности, а именно на:

  • предприятиях, специализирующихся на выпуске бытовой и промышленной химии;
  • лесоперерабатывающих и целлюлозных заводах;
  • лакокрасочных производствах;
  • предприятиях, характеризующихся постоянным отрицательным температурным режимом на протяжении всего года.

Основной особенностью дренчерной системы пожаротушения является ее принцип работы, заключающийся в распылении рабочего вещества по всей площади защищаемого помещения.

Дренчерная система пожаротушения предусматривает наличие двух источников воды, один из которых используется для максимально интенсивного экстренного тушения очага возгорания в первые десять минут с момента поступления сигнала, а второй – для длительного тушения пожара в течение часа после поступления сигнала. Согласно общепринятым нормам расход используемой для тушения воды составляет от 0,1 до 0,3 литра в секунду из расчета на один квадратный метр.

Сигнал о необходимости подачи воды специальной побудительной установкой, которая может быть одного из следующих типов:

  • тросовая – при повышении температуры в обслуживаемом помещении легкоплавкий замок начинает плавиться, что приводит к разрыву тросика и открытию клапана побудительного трубопровода;
  • электрическая – при отклонении от нормы какой-либо из заданных характеристик система подает сигнал блоку управления насосной установкой и активирует подачу воды;
  • гидравлическая – при воздействии высоких температур тепловой замок открывается, давление в системе падает и тем самым подает сигнал о возникновении пожара, после чего активизируется подача воды.

Принцип работы пневматической установки полностью аналогичен функционированию гидравлической системы, однако в качестве рабочего вещества выступает не вода, а сжатый газ.

Таким образом, дренчерная система пожаротушения работает по следующему принципу:

  • после обнаружения очага возгорания детекторы системы пожарной сигнализации передают сигнал тревоги на пульт управления;
  • поступивший сигнал сверяется с пороговым значением температуры, ее динамического изменения или уровня задымления, заложенным в системе;
  • система принимает решение об активации и включает насосную станцию или открывает выпускной клапан емкости с вытесняющим газом и запорный клапан, предоставляющий доступ к подающему трубопроводу и разветвлениям;
  • рабочее вещество транспортируется из локального автономного источника или общей сети водоснабжения в трубопровод через демпферный резервуар;
  • по трубам огнетушащее вещество поступает к дренчерам и распыляется над соответствующей зоной.

Плюсы и минусы

Преимуществами автоматических установок пожаротушения, основанных на дренчерных распылителях, специалисты считают:

  • быструю реакцию срабатывания после обнаружения возгорания – стандартные установки активизируются при плавном повышении температуры до 70-75 градусов или скачкообразном повышении на 10-15 градусов;
  • быстрое наполнение трубопроводов и активное распыление больших объемов воды за счет высокой производительности входящих в установку насосов (от 100 до 600 м3/час);
  • возможность контроля больших объемов помещений – при проектировании установки учитывается возможность доставки нужного объема воды в наиболее отдаленную точку обслуживаемого объекта для тушения возгорания самой высокой категории сложности, допускаемой для этого здания;
  • возможность создания абсолютно автоматизированных установок с активацией и прекращением деятельности по заранее установленным параметрам – например, по объему использованной для ликвидации пожара огнетушащей жидкости;
  • возможность многоразового использования установки – после срабатывания элементы системы не требуют замены или пуско-наладочных работ после повторного заполнения, (исключение составляют только пластиковые детекторы пожарной сигнализации, которые может потребоваться заменить на неповрежденные);
  • возможность перепрофилирования дренчерных установок водяного пожаротушения на использование альтернативных рабочих веществ: газа, пены или комбинированных смесей.

Чем отличается спринклер от дренчера?

Несмотря на кажущееся сходство, спринклерная и дренчерная системы имеют ряд существенных отличий:

  • Конструктивные особенности. Спринклер содержит внутри терморегулируемую колбу или тепловой замок, который подвергается разрушению при наступлении определенных условий. Таким образом, после единственного срабатывания спринклеры требуют замены на новые устройства. В то же время дренчеры представляют собой открытую оросительную головку, приводимую в действие вручную или автоматически.
  • Целевое назначение. Дренчерные установки используются для тушения пожара на всей площади защищаемого объекта сразу, спринклерные реагируют на изменение параметров среды определенного участка.
  • Условия работы. Так как дренчерные установки могут находиться в незаполненном водой состоянии, применять их можно даже на объектах с постоянной температурой ниже +5 градусов. Спринклерные системы, в зависимости от вида, также можно использовать в довольно суровых условиях, однако любое водяное исполнение установки, подразумевающее постоянное заполнение трубопроводов, может применяться только при плюсовых значениях температуры.
  • Скорость срабатывания. У спринклеров скорость срабатывания ниже, чем у дренчеров, из-за того, что на разрушение терморегулируемой колбы или теплового замка требуется некоторое время.

Как выглядит и ее виды

Специалисты выделяют два вида дренчерной системы пожаротушения – сухотрубной и заливной.

Системы сухотрубного типа используются в помещениях с минимально угрозой пожара и взрыва, а заливные системы — во взрывоопасных зданиях.

Кроме того, существует деление дренчерных систем в зависимости от конструктивных особенностей оборудования на лопаточные и розеточные.

Лопаточным устройствам свойственен диаметр отверстия на выходе 12 миллиметров и использование в диафрагме, а розеточным — диаметр 10, 12 и 16 миллиметров и применение для устройства водной завесы.

Правила монтажа и пример расчета

Расчет установки дренчерной противопожарной системы проводится на основании объема воды, необходимого для ликвидации пламени. Количество воды зависит, прежде всего, от материалов, находящихся на защищаемом объекте. Так, наличие большого количества резины или целлюлозы увеличивает стандартную норму объема воды втрое.

При расчете установки дренчерной системы для обычного помещения необходимо придерживаться следующих правил:

  • один дренчер может обработать площадь в 9 квадратных метров;
  • расстояние между дренчерами – 3 метра, расстояние между дренчерами и стеной – 1,5 метра;
  • объем используемой воды должен быть не меньше 0,5 литра в секунду на 1 квадратный метр помещения;
  • скорость подачи воды по питающим трубопроводам должна составлять не менее 3 метров в секунду, а по распределительной магистрали – не менее 10 метров в секунду;
  • монтаж производится на дверных, оконных и технологических проемах, через которые пламя может проникнуть в соседнее помещение;
  • для создания водных завес нужно применять дренчеры розеточного типа с диаметром сливного отверстия 10, 12 или 16 миллиметров, а для непосредственного тушения пламени необходимы лопаточные дренчеры с диаметром отверстия 12 миллиметров.

Цена

В силу того, что вода – самое недорогое огнетушащее средство, дренчерная система автоматического пожаротушения по стоимости является одним из наиболее доступных вариантов. Стоимость установки складывается из размеров защищаемого объекта, его целевого назначения и некоторых других параметров. Так, для установки оборудования на небольшом участке площадью 50 квадратных метров потребуется около 55 тысяч рублей. Если же для работы системы пожаротушения необходима установка дополнительного оборудования (например, насосной станции), то стоимость может увеличиться втрое.

Где купить дренчеры для пожаротушения с установкой?

В Москве

В Москве приобрести дренчеры для пожаротушения можно с помощью следующих компаний:

  • «Галс»:
    • сайт: http://azimut-b.ru;
    • телефон: +7 (495) 921-29-44;
    • адрес: город Москва, Сигнальный проезд, дом 16, строение 9.
  • «СпецПожСистема»:
    • сайт: http://s-p-s.ru;
    • телефон: +7 (495) 540-53-42;
    • адрес: город Москва, Угрешская улица, дом 12, строение 1, офис 201.
  • «ПожТехАльянс»:
    • сайт: http://www.abc01.ru;
    • телефон: +7 (499) 501-11-11;
    • адрес: город Москва, Инженерная улица, дом 10, корпус 1.
  • «Пожарная безопасность»:
    • сайт: http://firedefence.ru;
    • телефон: +7 (495) 761-37-13;
    • адрес: город Москва, Егорьевский проезд, дом 2.
  • «Магазин 01»:
    • сайт: http://www.magazin01.ru;
    • телефон: +7 (495) 983-01-01;
    • адрес: город Москва, Русаковская улица, дом 28, строение 1А.

В Санкт-Петербурге

В Санкт-Петербурге купить дренчеры можно в таких организациях, как:

  • «Мир Безопасности»:
    • сайт: http://tdmb.ru;
    • телефон: +7 (812) 318-35-35;
    • адрес: город Санкт-Петербург, Якорная улица, дом 11.
  • «Санкт-Петербургский пожарно-технический центр»:
    • сайт: https://01service.spb.ru/;
    • телефон: +7 (812) 408-01-12;
    • адрес: город Санкт-Петербург, Перекупной переулок, дом 18.
  • «Флексор»:
    • сайт: http://fleksor.ru;
    • телефон: +7 (812) 640-65-94;
    • адрес: город Санкт-Петербург, Киевская улица, дом 5, офис 1.
  • «Огнезащита»:
    • сайт: http://stopfire.su;
    • телефон: +7 (812) 245-39-61;
    • адрес: город Санкт-Петербург, Седова улица, дом 142А.
  • «Спасинжиринг»:
    • сайт: http://5050562.ru;
    • телефон: +7 (812) 309-18-68;
    • адрес: город Санкт-Петербург, проспект 9-го января, дом 3, корпус 1.

Таким образом, проектирование и монтаж дренчерных систем пожаротушения – мероприятие ответственное и сложное, поэтому доверять его следует только профессионалам.

Источник

Галилео. Датчики дыма

Читайте дополнительно: камни для парилки какие лучше

что такое дренчерная система пожаротушения

Дренчерная система пожаротушения

Дренчерная система пожаротушения: требования, преимущества

Оглавление

На крупных объектах и предприятиях с повышенной взрывоопасностью используется дренчерная система пожаротушения, которая способна одновременно подавать значительное количество воды.

Дренчерное пожаротушение – это способ борьбы с возгоранием с помощью массовой подачи воды или пены из системы трубопроводов через специальные отверстия (дренчеры). В переводе с английского слово «drencher» означает ороситель.

Дренчерная система пожаротушения в работе

В отличие от спринклерного способа на отверстиях для подачи воды не устанавливаются замки, срабатывающие при нагревании, а используются изделия с открытыми головками. Включение производится после подачи сигналов от контрольных датчиков или вручную.

Дренчерную систему иногда называют сухотрубной, так как вода заполняет трубопровод только после перевода оборудования в действующее положение и подключения насосов.

На объектах, отнесенных в категорию взрывоопасных, используются заливные дренчерные конструкции, чтобы ускорить процесс подачи воды в случае возгорания. В этих случаях соблюдаются специальные правила монтажа и все дренчерные насадки, располагаются на верхней части труб, направленные к потолку, чтобы вода самопроизвольно не выливалась из труб.

Область применения

Возможности, которыми обладают дренчерные установки пожаротушения, определяют тот круг объектов, на которых они применяются. В область их применения входят:

  • химические производства;
  • деревообрабатывающие и целлюлозные цеха;
  • лакокрасочные мастерские;
  • объемные производственные помещения;
  • складские помещения с горючими или взрывоопасными веществами.

Дренчеры способны создавать так называемую водную завесу, т.е. отгородить помещение, в котором начался пожар от соседних территорий. В результате огонь, дым и угарные газы оказываются локализованными. Их нередко устанавливают вдоль коридоров или в дверных проемах больших зданий, особенно если часть помещений отличается высокой опасностью возгорания или взрыва.

Преимущества и недостатки

Выбирая дренчеры для пожаротушения, пользователи получают:

  • защиту от пожара для помещений большой площади;
  • максимально быстрое срабатывание установки после включения по сравнению со спринклерной системой;
  • возможность не допустить распространение дыма, сажи, угарного газа и токсичных испарений по всему помещению;
  • оборудование, которое включается и отключается самостоятельно, реагируя на сигналы датчиков при включении и объем использованного огнегасящего вещества для выключения (объем задается исходя от площади помещения от 15 до 200 литров);
  • многоразовое использование без дополнительных расходов на восстановление, заправку системы или замену отдельных деталей;
  • возможность при небольших затратах перевести установку на работу с другим веществом, например, с пеной или газом.

Не избавлена система и от недостатков, среди которых:

  • использование большого объема воды или пены, иногда неоправданное;
  • повреждения имущества водой;
  • возможность ошибочного срабатывания для нейтрализации, которой необходимо использовать несколько различных видов сигнализации.

Требования к системе

Дренчерные системы пожаротушения – это сложные инженерные установки, при монтаже которых необходимо соблюдать ряд обязательных требований.

Данные требования касаются:

  • расположения дренчеров по отношению к пространству и другу другу;
  • нормативов расхода воды;
  • быстродействия (момент включения);
  • скорости подачи воды во время тушения.

Обратите внимание!

Технологические возможности каждого дренчера ограничиваются защитой площади до 9 кв.м. В системе все они располагаются на расстоянии не больше чем 3 метра один от другого.  Удаленность от стен или других физических препятствий составляет 1,5 метра.

Стандартный расход воды в системе должен составлять на каждый квадратный метр защищаемой площади — 0,5 л за секунду для вертикальных поверхностей и 0,1 литра в сек. для горизонтальных покрытий, что обеспечивает создание надежной водяной завесы и ликвидации огня различной силы. Если в помещении хранятся или используются материалы, производящие большое количество токсичных отходов, например, резина или целлулоид, то нормы расходы увеличиваются до 1,5 и 0,3 литра в секунду соответственно.

Установлены требования к пропускной способности трубопроводов. Подводящие трубы должны обеспечивать прохождение воды со скоростью 3 м/сек, а распределяющие трубопроводы – до 10 м/сек.

В зависимости от площади и назначения помещений определяются требования к мощности систем пожаротушения.

  • повышенная мощность – обеспечивается час работы во время работы;
  • средняя мощность – рабочий цикл составляет 30 минут.

При использовании в качестве огнегасящего элемента пены, а не воды, необходимо монтировать трубопроводы увеличенного диаметра.

Нормы и правила

Дренчерные установки пожаротушения – это автоматические системы, на которые распространяются все правила и нормы, разработанные в сфере пожарной безопасности.

Среди наиболее актуальных нормативных документов можно назвать:

  • Свод правил СП 5.13130.2009 по автоматическим установкам пожаротушения и сигнализации;
  • НПБ 88-01 о нормах и правилах проектирования установок пожаротушения и пожарной сигнализации.

В этих документах устанавливаются обязательные нормативы, которым должны отвечать установка для тушения пожаров, среди которых:

  • перечень технических средств, которые можно использовать для автоматического подключения;
  • допустимый диаметр трубопровода;
  • место расположения средств локального включения;
  • расстояние между оросителями и от теплового замка до горизонтально или вертикальной поверхности;
  • максимальная высота заполнения помещения пеной.

По отношению к функции водяной завесы нормативы регулируют

  • возможность устанавливать одну или несколько ниток трубопровода в зависимости от ширины дверных проемов или ворот;
  • особенности монтажа дренчеров, предназначенных для защиты стен и тамбур-шлюзов.

Особенности монтажа

Дренчерное пожаротушение относится к инженерным конструкциям и требует профессионального подхода к монтажу системы. Для помещений, отличающихся по размерам, форме, назначению и размещению внутри здания, используются различные схемы монтажа, а также применяются разные виды оборудования.

Общим для всех видов конструкций является перечень основных составных частей и последовательность этапов работы.

Схема монтажа дренчерной установки

Для монтажа защитной системы необходимы следующие узлы и оборудование:

  • водопровод, состоящий из подводящей и распределительной частей;
  • дренчерные оросители, которые монтируются на распределительных трубах (количество рассчитывается исходя из общей протяженности трубопровода и площади помещения);
  • насосная станция или несколько исходя из параметров строения;
  • системы управления для автоматического или ручного включения.

Монтажные работы состоят из нескольких этапов:

  • водопроводные и сварочные работы, в ходе которых устанавливаются, крепятся к несущим конструкциям и соединяются в единую систему трубы, подсоединяются к источнику воды и насосному оборудованию;
  • электротехнические, необходимые для подсоединения электропитания к насосам и системам управления;
  • установка и наладка пожарных извещателей, системы оповещения персонала о возгорании, приемно-контрольной панели;
  • при отсутствии централизованной воды устанавливаются емкости для хранения воды и пенообразования.

В ходе монтажа обеспечивается:

  • соответствие всех параметров проекту и технической документации;
  • герметичность системы в местах соединений;
  • возможность обслуживания системы и ее периодических осмотров, продувки.

Монтажные работы завершаются испытанием системы на герметичность и работоспособность.

Испытание дренчерной установки тушения пожаров

Заключение

На вопрос о дренчерной системе пожаротушения, что это такое и насколько оправдано ее приобретение, каждый владелец крупной недвижимости может уверенно утверждать, что это лучшее решение вопроса пожарной безопасности, благодаря ее экономичности и надежности.

Источник

Читайте дополнительно: футеровка камина

Комментировать
0
964 просмотров
Комментариев нет, будьте первым кто его оставит

Adblock
detector
